Es gibt 63 dokumentierte Fehlerarten, die bei neuen Bedienern von Faserlaserschneidanlagen innerhalb der ersten Betriebsstunde auftreten können. Während die Broschüre einen reibungslosen Start verspricht, sieht die Realität oft anders aus: Undichte Kühlwasserschläuche verursachen Kurzschlüsse in der Laser-Stromversorgung JGHY12570, oder lose Schrauben an der Synchronisierungsrolle führen schon beim ersten Lauf zu verzerrten Grafiken. Der Schritt vom Auspacken der Maschine bis zum produktiven Betrieb ist weit mehr als das Einstecken eines USB-Kabels – er ist ein Minenfeld aus thermischer Dynamik, Spannungsschwankungen und Kalibrierungstoleranzen.
Die „funktioniert eine Minute lang“-Falle ist die trügerischste Phase beim Einrichten. In einem dokumentierten Fall mit einer Mazak Super Turbo X 3015 Faserlasermaschine (Baujahr 2018, 3,0 kW Leistung und lediglich 600 Betriebsstunden) lieferte das Gerät zunächst perfekte Schnittergebnisse bei Baustahl und Aluminium bis zu 19 mm Dicke. Doch über ein einziges Blech hinweg sank die Qualität rapide. Mit zunehmender Erwärmung von Bauteilen wie dem kryogenen Stickstoffregler oder der internen Elektronik nahm die Schnittqualität so stark ab, dass eine manuelle Pause von fünf Minuten nötig war, um das System zu stabilisieren. Die Maschine war keineswegs defekt – die Inbetriebnahme hatte nur einen zeitabhängigen Überhitzungseffekt übersehen, ein Faktor, den die „Plug-and-Play“-Logik völlig ignoriert.
Wenn Sie sich mit diesem Thema beschäftigen, kann die Faserlaser-Schneidemaschine Ihres Produktionsbereichs erhebliche Vorteile bieten, wenn sie professionell eingerichtet wird.
Schulungslücken bei Bedienern verursachen 80 % aller Startfehler. Wer eine Faserlaseranlage wie einen Tintenstrahldrucker behandelt, übersieht die Feinheiten des Übergangs vom Einstechen zum Schneiden. Zu hohe Startleistung führt häufig zu Spritzern und Ausbrüchen, während verschmutzte Optiken oder falsch eingestellte Prozessgase ungleichmäßige Schnittfugen verursachen. Das sind keine kosmetischen Mängel – in Betrieben mit hoher Mitarbeiterfluktuation verwandeln uneinheitliche Abläufe Maschinen im Wert von zehntausend Dollar in nutzlose Metallhaufen, noch bevor die erste Schicht beendet ist. Zudem wird der Probelauf, der Simulationstest vor dem eigentlichen Schnitt, oft übersprungen – aus Ungeduld, endlich Funken zu sehen. Die Folge: verbranntes Material und Kollisionen des Schneidkopfes, wenn Endschalter oder Bedienfelder nicht korrekt eingerichtet sind.
Für präzise Ergebnisse kann es hilfreich sein, eine ULF Serie Einzeltisch-Faserlaser-Schneidmaschine zu nutzen, die besonders leicht zu kalibrieren ist.
Hardware-Stabilität ist selten sofort gewährleistet. Elektronische Komponenten fallen in etwa jedem dritten, nicht gewarteten Aufbau aufgrund von Spannungsspitzen oder angesammeltem Staub aus. Besonders häufig treten X/Y-Achsen-Blockaden durch defekte 42V-Schaltnetzteile auf – jede vierte Maschine bleibt dadurch direkt beim Start stehen. Selbst etwas scheinbar Banales wie ein fehlerhaftes USB- oder Netzwerkkabel kann die Geräteverbindung vollständig verhindern, sodass Sie an der Fehlerdiagnose sitzen, während Kühlleitungen Gefahr laufen, in die Elektronik zu lecken.
Wenn Sie professionelle Werkstattstandards anstreben, lohnt es sich auch, ergänzende CNC-Technologien wie eine WAD Serie CNC Abkantpresse in Betracht zu ziehen, um den gesamten Fertigungsprozess effizienter zu gestalten.
Das Umgehen von Sicherheitsprotokollen ist ein garantierter Weg zum Scheitern. Frustrierte Bediener kleben Türverriegelungen ab oder ändern Softwareeinstellungen, um „nur mal eben“ einen Schnitt zu prüfen – und übersehen dabei, dass sie Russisches Roulette mit Millisekunden-Laserreflexionen spielen, die zur dauerhaften Erblindung führen können. Jenseits der körperlichen Gefahr resultiert diese Einstellung in einer Fehlerquote von 12 % bei Präzisionsteilen in neuen Anlagen. So wie eine Toleranzabweichung von ±0,1 mm beim Stanzen Haltewinkel versetzt, verzieht ein nicht kalibrierter Faserbett- oder verschmutzter Linsenaufbau das erste Werkstückraster – ein Beweis dafür, dass Präzision nur durch konsequente Protokolltreue, nicht durch Abkürzungen entsteht.
Viele neue Bediener gehen davon aus, dass Sicherheit erst beginnt, wenn der Laser eingeschaltet wird. Das ist ein gefährlicher Irrtum. Tatsächlich finden die entscheidenden Sicherheitsmaßnahmen statt, während die Maschine noch vollkommen stromlos ist. 80 % der „Tag-1“-Ausfälle sind keine Fertigungsfehler, sondern lassen sich auf ungeprüfte Kühlsysteme oder Optiken vor dem ersten Einschalten zurückführen. Bevor Sie Strom zuführen, müssen Sie sicherstellen, dass Ihre Umgebung den Laserstrahl sicher einschließt und dass die Maschine mechanisch bereit ist, ihn aufzunehmen.
Sie können auch das Sicherheitsblatt und Installationshandbuch direkt herunterladen, um die vollständigen Sicherheitsprotokolle einzusehen.
Klasse-4-Einhausung überprüfen Ein Faserlaser ist ein Gerät der Klasse 4 – sein Strahl kann bei direktem Kontakt oder durch diffuse Reflexionen sofort und dauerhaft zur Erblindung führen. Ihr wichtigster Schutz ist nicht allein eine Schutzbrille, sondern die Gehäuseeinrichtung der Maschine selbst. Funktionierende Sicherheitsverriegelungen stufen das System von einem tödlichen Klasse‑4‑Gerät auf ein sicheres, normgerechtes Klasse‑1‑System herab. Diese Sensoren dürfen niemals zu Testzwecken überbrückt werden. Xometry berichtet, dass selbst indirekte Streustrahlung bei offenen Strahlengängen das Sehvermögen schädigen kann, während Serra Laser den Einsatz von Sicherheitsvorhängen bei nicht eingehausten Maschinen vorschreibt, um Umstehende zu schützen. Ist der Gehäusedeckel geöffnet, darf der Laser nicht aktiviert werden.
Material- und BrandsicherheitsprüfungDas Brandrisiko wird statistisch von den meisten Anwendern deutlich unterschätzt. Laut Daten des MIT EHS gehen 73 % aller ersten Faserlaser-Brände auf übersehbare, leicht entzündliche Stoffe vor dem Einschalten oder auf unzureichend geprüfte Materialien zurück. Behandeln Sie das Schneidbett daher niemals als allgemeine Werkbank – entfernen Sie konsequent alle Öle, Lappen und Verpackungsmaterialien.
Die ULJM Serie Präzisions-Laserschneidmaschine bietet zudem integrierte Sicherheitsmodule für solche Arbeitsbedingungen.
Ebenso wichtig ist die sorgfältige Überprüfung des Testmaterials. Das Schneiden von PVC ist streng verboten – dabei wird Chlor freigesetzt, das eine ernsthafte Gefahr für die Atemwege darstellt und zudem die Präzisionsoptik der Maschine angreift. Achten Sie außerdem darauf, dass Ihre Feuerlöschsysteme für den jeweiligen Einsatzzweck geeignet sind. Standardlöscher versagen bei Metallbränden in rund 40 % der Fälle. Da Sie Aluminium oder Stahl schneiden, sollte stets ein Metallbrandlöscher der Klasse D griffbereit stehen – verlassen Sie sich nicht allein auf einen herkömmlichen ABC-Löscher.
Mechanische und optische IntegritätFühren Sie eine manuelle Sicht- und Funktionsprüfung des Portals und des Laserkopfs durch – und zwar mit bloßen Händen. Protokolle von Senfeng zeigen, dass Bediener häufig Sicherheitshandschuhe an Bedienelementen oder Zahnrädern verhaken und dadurch unbeabsichtigt Kollisionen des Laserkopfs verursachen.
Überprüfen Sie den Status von Wasserkühler und Linse sofort. Ein Faserlaser ohne bestätigte Kühlung zu starten, ist der schnellste Weg, aus einem einfachen „Plug-and-Play“-System einen teuren Garantiefall zu machen. Stellen Sie sicher, dass der Kühler mit destilliertem Wasser befüllt ist und die Leitungen keine Knicke oder Blockaden aufweisen.
Das finale Ja/Nein-RitualBevor Sie zur Einschaltphase übergehen, führen Sie ein bewusst gesprochenes JA/NEIN-Ritual durch, um der Versuchung des Übereilens entgegenzuwirken:
Erst wenn alle diese Punkte eindeutig mit „Ja“ beantwortet sind, dürfen Sie den Netzschalter betätigen.

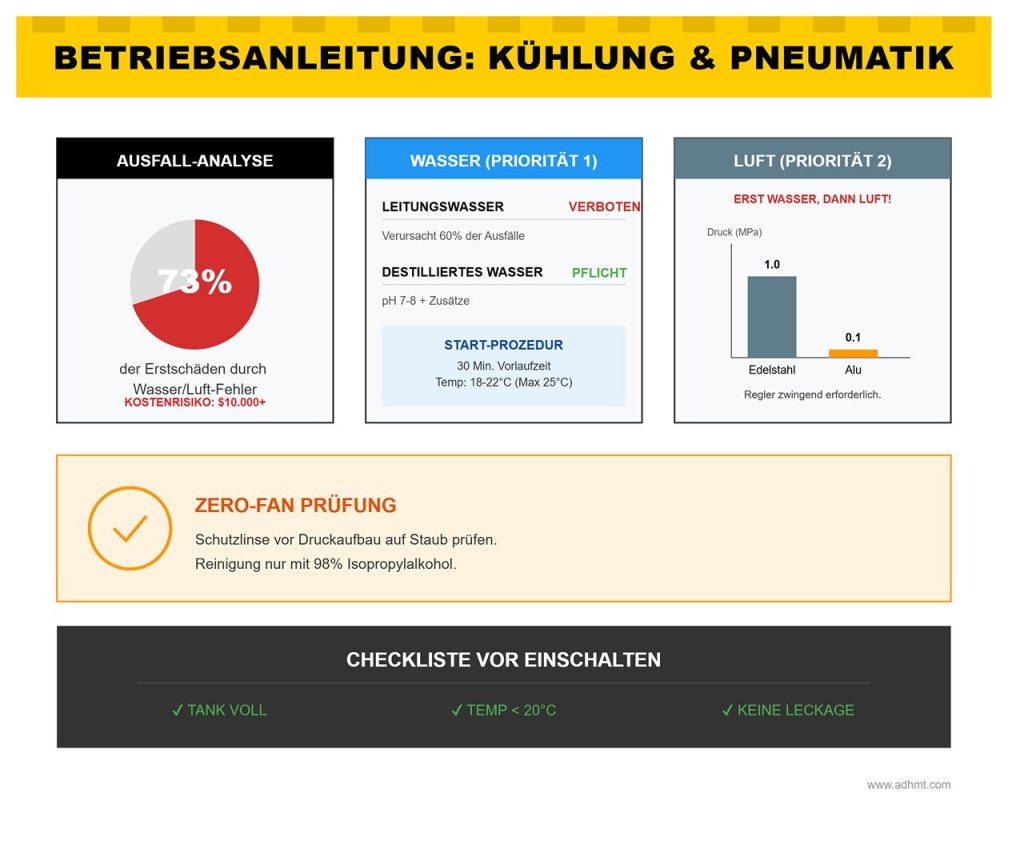

Viele Bediener betrachten Kühler und Luftkompressor als bloßes Zubehör, das man erst nach dem Hochfahren des Steuerpults anschließen könne. Dies ist ein fataler Irrtum. Die Faserlaserquelle ist nicht das Herz der Maschine, sondern ihr Gehirn – Wasser- und Luftsystem stellen Blutkreislauf und Lunge dar. Wenn Sie das „Gehirn“ aktivieren, bevor der Kreislauf etabliert ist, riskieren Sie einen Stillstand. 73 % der Erstschäden an Faserlasern lassen sich direkt auf Probleme mit dem Kühlwasser oder auf falsch abgestimmte Luftunterstützung zurückführen – oft verwandelt sich dabei eine Investition von 10 000 $ in Schrott, bevor auch nur der erste Schnitt gesetzt wurde.
Die Kombination aus ULET Faserlaser-Schneidmaschine mit Abdeckung für Doppelanwendung und automatischem Kühlsystem hilft, diese Risiken deutlich zu minimieren.
Ihr Einrichtungsablauf muss einem strikten „Chiller-zuerst“-Ritual folgen. Bevor die Laserquelle auch nur ein einziges Volt erhält, muss das Kühlsystem aktiviert und stabilisiert sein. Raycus- und IPG-Quellen besitzen strenge thermische Grenzwerte – wird die Temperatur von 25°C überschritten, kann das Diodenarray in weniger als zehn Minuten beschädigt werden.
Beginnen Sie damit, den Chiller-Tank exakt nach den Herstellervorgaben zu befüllen – typischerweise 15–20 Liter bei einer 1 kW-Einheit. Verwenden Sie keinesfalls Leitungswasser. Laut den Senfeng-Richtlinien verursacht der Mineralgehalt im normalen Leitungswasser 60 % der frühen Quellen-Ausfälle durch Korrosion und Verstopfung. Verwenden Sie ausschließlich destilliertes Wasser, gemischt mit dem herstellergeprüften Zusatzkit, um den pH-Wert zwischen 7 und 8 zu halten. Sobald der Tank gefüllt ist, lassen Sie den Chiller für 30 Minuten im Standalone-Modus laufen. Achten Sie auf Pumpengeräusche und die Anzeige am Tank: Sie streben eine stabile Temperatur zwischen 18 und 22 °C sowie blasenfreies Wasser an. Erklingt der Alarm, dürfen Sie keinesfalls fortfahren – das Ignorieren eines trockenen oder überlasteten Kühlers führt schnell zu einer Diodenreparatur im Wert von rund 5 000 US‑Dollar.
Erst wenn das Wasser zirkuliert, darf die Luftunterstützung angeschlossen werden. Diese Reihenfolge ist unbedingt einzuhalten: zuerst Wasser, dann Luft. Wird die Luftleitung zuerst verbunden, kann ein Druckunterschied Rückströmungen verursachen und Ihre pneumatischen Leitungen mit Kühlmittel verunreinigen.
Beim Anschließen des Gases ist Präzision am Druckregler entscheidend. Ein häufiger Fehler besteht darin, einen Standard-Kompressor ohne separaten Regler anzuschließen. Ungeregelter Druck kann die Düsendichtung beschädigen und während der Referenzfahrt eine Notabschaltung auslösen. Stellen Sie den Druck entsprechend Ihrem Materialziel ein: 0,3–1,0 MPa Stickstoff sind Standard für dünnes Edelstahlblech, für Aluminium muss der Druck jedoch auf 0,1 MPa gesenkt werden. Zu hoher Druck bei weichen Metallen führt zu Strahlstreuung – die Schnittkanten wirken dann, als hätte man über heiße Butter gezogen.
Führen Sie abschließend eine „Zero-Fan“-Optikprüfung durch. Bevor das System unter Druck gesetzt wird, inspizieren Sie die Schutzlinse. Jede „Schnellreinigung“ in einem staubigen Raum kann durch statische Aufladung fünf Mikrometer feine Metallpartikel auf die Linse ziehen. Diese unsichtbaren Partikel absorbieren Laserenergie und erzeugen Hitzeinseln, die die Linse beim ersten Einschalten sofort zerstören. Falls eine Reinigung notwendig ist, verwenden Sie 98 % Isopropylalkohol und ein Blasgerät in einer Umgebung ohne Luftbewegung.
Überprüfen Sie den Systemstatus, bevor Sie den Hauptschalter betätigen. Wasser: Tank vollständig gefüllt, Temperatur unter 20 °C, keine Luftblasen. Luft: Regulierte, dichte Verbindung ohne Leckage. Wenn Sie diese beiden Punkte nicht bestätigen können, schalten Sie die Anlage nicht ein. Laut Installationsdaten von Senfeng haben Bediener, die diese grundlegenden Sicherheitsprüfungen durchführen, keine Ausfälle am ersten Betriebstag – im Gegensatz zu 52 % Ausfallzeiten bei jenen, die diesen Schritt überspringen.
Viele Bediener behandeln einen Faserlaser wie eine herkömmliche CNC-Fräse oder einen Desktopdrucker: Hauptschalter umlegen, Computer starten und auf „Start“ klicken. Bei einem Fasersystem ist dieses Vorgehen jedoch ein teurer Irrtum. Die häufigste Ursache für den Ausfall der Laserquelle am ersten Betriebstag ist kein Softwarefehler oder Kabelproblem, sondern schlicht die falsche Einschaltreihenfolge. Eine Vertauschung der folgenden Schritte kann dazu führen, dass eine Laserquelle im Wert von über 10.000 US-Dollar innerhalb weniger Minuten überhitzt oder eine Linse durch Rückdruck zerbricht.
Die goldene Regel: Wasser vor Licht
Ihr Startvorgang muss die thermischen Grundlagen der Maschine respektieren. Schalten Sie immer zuerst den Kühlaggregat ein. Die Leistungsversorgung der Laserquelle darf erst erfolgen, wenn die Wassertemperatur im Kühlkreislauf zwischen 20 °C und 25 °C stabil ist. Hersteller wie Morn und XT Laser schreiben dies ausdrücklich vor, da das Aktivieren der Laserquelle ohne aktive und stabile Kühlung sofortige Warnmeldungen auf dem G3-Monitor auslöst. Wenn der Chiller verzögert reagiert oder der Wasserstand zu niedrig ist, verweigert die Laserquelle aus Selbstschutz das Auslösen des Strahls.
Die 30-Minuten-Kondensationsfalle
Sobald der Chiller stabil läuft, schalten Sie die Hauptversorgung der Laserquelle ein, aber aktivieren Sie weder die Hochspannung noch den Strahl. Lassen Sie die interne Klimatisierung (Entfeuchter) mindestens 30 Minuten arbeiten. Dieser Schritt ist absolut unverzichtbar.
Marketingaussagen wie „Plug and Play“ verharmlosen diesen Punkt oft, doch wer diese Wartezeit überspringt, riskiert Kondenswasserbildung im Lasermodul. Wird der Strahl durch innere Feuchtigkeit abgegeben, kann der Faser-Kern augenblicklich durch Kurzschluss beschädigt werden. Profi-Tipp: Bei Pausen von mehr als einer Stunde schalten Sie die Hochspannung der Laserquelle ab, lassen jedoch die Hauptversorgung an. So bleibt die interne Klimasteuerung aktiv und verhindert, dass Kondensation den Faser-Kern während der Ruhephase zerstört.
Software-Homing und Gas-Sicherung
Nachdem die thermischen Systeme stabilisiert sind, starten Sie den Steuer-PC und öffnen die Software (in der Regel CypCut oder CypOne). Führen Sie sofort einen „Return to Origin“-Befehl aus, um die Maschinenkoordinaten festzulegen — stellen Sie jedoch sicher, dass die Höhe des Laserkopfs zuvor angepasst wurde, um ein Aufprallen der Düse auf die Schneidauflagen zu vermeiden.
Als Nächstes sichern Sie Ihre Prozessgase. Öffnen Sie die Ventile und überprüfen Sie den Druck: Für sauberes Schneiden sollte der Stickstoffdruck über 1,6 MPa liegen, während der Sauerstoffdruck etwa 0,5 MPa betragen sollte. Bevor Sie eine Datei laden, führen Sie einen sogenannten „Tape Test“ (Schusstest) durch. Bringen Sie durchsichtiges Klebeband über der Düse an, aktivieren Sie das rote Pilotlicht und geben Sie einen kurzen Laserpuls ab, um die Zentrierung des Strahls zu überprüfen. Ist der Strahl nicht exakt zentriert, wird die Schnittkante unabhängig von Ihren Geschwindigkeitseinstellungen schräg oder gezackt ausfallen.
Fehlerverzweigungen beim ersten Start
Wenn die Maschine nicht wie erwartet reagiert, befolgen Sie diese diagnostische Logik, bevor Sie den Support kontaktieren. Durch konsequentes Einhalten dieser Reihenfolge lassen sich Startprobleme am ersten Tag um bis zu 90 % reduzieren.
| Symptom | Wahrscheinliche Ursache | Sofortmaßnahme |
|---|---|---|
| Kühleralarm / Rote Warnleuchte | Niedriger Wasserstand oder Temperatur < 20 °C | Behälter auffüllen und Pumpe 10 Minuten laufen lassen. G3-Monitor erneut prüfen. |
| Laserquelle piept / schaltet ab | Heißstart / Kondensation | 30 Minuten warten, bis der Entfeuchter arbeitet; Kühler auf ± 1 °C synchronisieren. |
| Ruckartige Kopfbewegungen | Kein Referenzfahrzyklus | Höhenvorjustierung durchführen und anschließend „Zur Ausgangsposition zurückkehren“. |
| Linsenstörung | Zu niedriger Druck beim Hochdruckschnitt | Gasflasche prüfen und ggf. wechseln; sicherstellen, dass der Druck > 0,6 MPa beträgt. |
Am Ende, wenn Ihre Installation vollständig abgeschlossen ist, können Sie unser Team direkt kontaktieren, um weitere Optimierungshinweise und Wartungsunterstützung zu erhalten.
Der häufigste und kostspieligste Anfängerfehler besteht darin, sich blind auf die auf dem Linsengehäuse aufgedruckte „f=“-Angabe zu verlassen. Viele Einrichtungsanleitungen empfehlen, bei einer Linse mit der Kennzeichnung „f=210 mm“ einfach den Abstand von 210 mm einzustellen und mit dem Schneiden zu beginnen. Diese Methode scheitert jedoch in fast 80 % der Fälle, da die Fertigungstoleranzen erheblich sind. Eine Linse mit einer nominellen Brennweite von 110 mm kann tatsächlich um ± 16 mm abweichen. Bei einer 210D30135-Linse lag der optimale Fokus beispielsweise bei 245 mm – eine deutliche Abweichung vom angegebenen Wert. Wer sich auf das Etikett verlässt, riskiert schwache Schnitte, ungleichmäßige Gravurfarben und halbe Kreisformen beim Ausschneiden einfacher Geometrien aus Karton. Für präzise Schneidqualität empfiehlt sich der Einsatz professioneller Systeme wie der Faserlaser-Schneidemaschine, die durch ihre Stabilität und Steuerungsgenauigkeit den Fokusprozess erheblich erleichtern.
Das sogenannte „Red-Dot“-System – bei dem sich zwei schräg ausgerichtete Laserpointer in einem Punkt kreuzen, um die Fokussierung anzuzeigen – eignet sich für schnelle Kontrollmessungen, arbeitet jedoch unabhängig vom eigentlichen Faserlaserstrahl. Eine falsch ausgerichtete Diodenkombination im Galvo-Kopf kann dazu führen, dass sich die roten Punkte einige Millimeter neben dem tatsächlichen Brennpunkt treffen. Zudem sind die roten Markierstrahlen bei integrierten 30 W-Fasergravurlasern oft zu hell, um den exakten Überlagerungspunkt eindeutig zu erkennen. Wenn Sie diese Methode dennoch nutzen, dimmen Sie die Raumbeleuchtung oder kleben Sie einen Neutraldichtefilter über die Linse, um den Einzelpunkt besser sichtbar zu machen. Für die Ersteinrichtung sollten Sie sich jedoch auf physikalisch belastbare Messverfahren statt auf optische Orientierung verlassen. Eine präzise Fokussierung zahlt sich besonders beim Einsatz einer ULF Serie Einzeltisch-Faserlaser-Schneidmaschine oder einer ULET Faserlaser-Schneidmaschine mit Abdeckung für Doppelanwendung aus, da hier die Effizienz des Schnitts direkt von der genauen Fokuslage abhängt.
Der Rampentest: Die einzig wirklich relevante Messgröße
Um die tatsächliche Brennebene zu finden, vergessen Sie die roten Punkte und führen Sie einen Rampen- oder Ablationstest durch. Dabei wird der Laser abgefeuert, während Sie den Abstand zwischen Linse und Material verändern, um den Punkt mit der höchsten Intensität zu bestimmen. Mit Maschinen der ULJM Serie Präzisions-Laserschneidmaschine können Sie diese Tests genau und reproduzierbar durchführen, was eine besonders hohe Wiederholgenauigkeit gewährleistet.
Für LightBurn-Nutzer gilt der Galvo-Rampentest als Goldstandard. Platzieren Sie ein Stück Altmetall auf einer geneigten Fläche oder verwenden Sie einen Rotations-Tower, um eine Schräge zu erzeugen. Richten Sie ein Testfeld mit niedriger Frequenz (25 Hz), engem Linienabstand (0,025 mm) und einem Winkel von 45° ein. Führen Sie den Test mit maximaler Leistung und geringer Geschwindigkeit durch. Suchen Sie nach dem Bereich der Schräge, an dem die Gravur am tiefsten, die Funken am hellsten und das Geräusch am lautesten ist. Wenn Sie eine neue Laserquelle konfigurieren, kann ein Abgleich mit den Parametern Ihrer WAD Serie CNC Abkantpresse für konsistente Ergebnisse zwischen Schneid- und Formprozessen sorgen.
Wenn Sie EZCAD verwenden, stellen Sie eine kontinuierliche Kreuzschraffur ein, und zwar mit der maximalen Frequenz Ihrer Laserquelle (oft 37 kHz bei vielen Faserlasern), 90 % Leistung und einer Geschwindigkeit von 300 mm/min. Beginnen Sie mit hohem Kopfabstand – etwa 400 mm – und senken Sie die Einheit langsam ab, während der Laser feuert. Der „Sweet Spot“ ist der Punkt, an dem das Metall am heftigsten abgetragen wird. Diese Kalibrierung ist auch für nachgelagerte Prozesse wie das präzise Biegen mit einer Abkantpresse oder das Beschneiden mit einer Q11K Guillotinen-Schermaschine von großer Bedeutung.
Die Messung fixieren
Sobald Sie die exakte Höhe ermittelt haben, bei der der Laser am stärksten arbeitet, fixieren Sie die Maschinenhöhe. Verwenden Sie digitale Messschieber oder ein Laser-Distanzmessgerät (z. B. ein Modell von Bosch), um den exakten Abstand zwischen der Unterkante der Linse und der Materialoberfläche zu bestimmen. Falls der Nullpunkt Ihres Lineals „schwebt“, berücksichtigen Sie den nötigen Versatz (oft etwa 6 mm). Detaillierte technische Parameter finden Sie im Bereich Herunterladen, wo Sie Datenblätter und Anleitungen abrufen können.
Erst wenn Sie die tatsächliche Brennweite physisch bestätigt haben, sollten Sie die roten Zielpunkte kalibrieren. Während der Laser im Dauerbetrieb läuft (etwa mit der Rotations-Tower-Methode oder kontinuierlichem Markieren), justieren Sie den roten Zeiger so, dass er exakt mit der Faserlinie zusammenfällt. Überprüfen Sie anschließend Ihre Softwareeinstellungen. Ein häufiger, teurer Fehler besteht darin, unterschiedliche Linsengrößen zu übersehen – LightBurn erkennt möglicherweise automatisch ein 110×110 mm-Feld bei einer 150 mm-Linse, was Fokus und Geometrie verfälscht. Eine Korrektur an dieser Stelle sorgt für perfekte Gravurtiefe beim ersten Lauf, schont Ihre Linse vor Hitzeschäden durch Rückreflexion und verhindert verzogenes Ausschussmaterial.

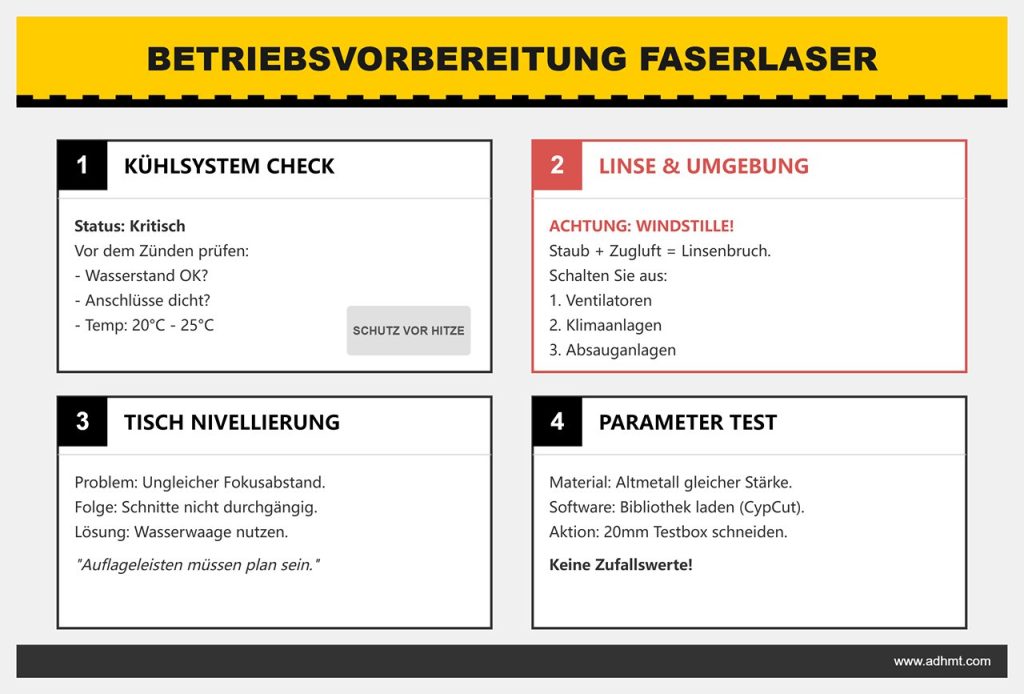

Viele neue Anwender begehen unmittelbar nach dem Einschalten einen entscheidenden Fehler: Sie versuchen, ein komplexes Design auf ein makelloses Stück frisches Material zu schneiden. Das ist der schnellste Weg, optische Komponenten zu beschädigen und wertvolles Material zu vergeuden. Die professionelle Herangehensweise besteht nicht in einem ausgeklügelten Design, sondern in einem unspektakulären, sich wiederholenden Test auf einem Stück, das ohnehin für den Abfall vorgesehen war.
Bevor Sie das Altmetall auflegen, müssen Sie eine sogenannte „kill-proof“-Prüfsequenz durchführen. Dieses Ritual schützt die Maschine zuverlässig vor Selbstzerstörung während ihrer Jungfernfahrt. Noch bevor Sie starten, lohnt sich der Blick auf kompatible Systeme wie die FLW Serie Handgeführte Laser-Schweißmaschine, um den Workflow der Laserbearbeitung ganzheitlich zu verstehen.
Überprüfen Sie zuerst den Kühler. Die Faserlaserquelle erzeugt enorme Hitze. Wenn der Kühler nicht richtig Wasser zirkuliert, bevor der Laser zündet, riskieren Sie dauerhafte Schäden an der Quelle. Kontrollieren Sie, ob der Wasserstand aufgefüllt ist, überprüfen Sie die Anschlüsse auf Undichtigkeiten und stellen Sie sicher, dass die Temperaturanzeige dem vom Hersteller empfohlenen Sollwert entspricht (in der Regel zwischen 20 °C und 25 °C). Der Kühler ist das Herz der Maschine – überspringen Sie diesen Schritt auf keinen Fall.
Die „Windstille“-Linsenprüfung. Diesen Punkt übersehen viele Handbücher. Sie müssen die Schutzlinse auf Staub oder Schmierflecken untersuchen, doch die Umgebung ist entscheidender als das Reinigungstuch selbst. Schalten Sie alle Ventilatoren, Klimaanlagen und Absauganlagen aus. Es darf keinerlei Luftbewegung geben. Wenn während der Inspektion ein Luftzug ein mikroskopisch kleines Staubpartikel auf die Linse bläst, wird dieses beim Laserschuss sofort überhitzt und lässt die Linse bersten. Setzen Sie die Linse nur in völlig ruhender Luft frei.
Tisch nivellieren. Eine unebene Arbeitsfläche führt zwangsläufig zu inkonsistenten Ergebnissen. Wenn die Auflageleisten nicht plan ausgerichtet sind, verändert sich der Brennpunkt während der Bewegung des Portals. Das Resultat sind saubere Schnitte auf einer Seite des Tisches, während die andere Seite nicht vollständig durchtrennt wird. Verwenden Sie eine Wasserwaage oder eine Messuhr, um sicherzustellen, dass der Tisch in Bezug auf die Düsenbewegung exakt eben ist. Bei kombinierten Fertigungsstraßen empfiehlt es sich, auch den Bearbeitungstisch Ihrer Abkantpresse mit einzubeziehen, um eine präzise Durchgängigkeit zwischen Schneid- und Biegeprozess sicherzustellen.
Die 20-mm-Testbox. Wenn die Maschine sicher und eben steht, legen Sie ein Stück Altmetall auf. Idealerweise sollte es dieselbe Materialart und Stärke haben wie das geplante Produktionsmaterial. Verwenden Sie keine zufälligen Einstellungen. Laden Sie die Parameterbibliothek Ihrer Steuerungssoftware (zum Beispiel CypCut) und wählen Sie die Standardleistung und Geschwindigkeit für die entsprechende Materialstärke aus.
Importieren Sie eine einfache Vektordatei (DXF oder G-Code) eines 20 mm x 20 mm Quadrats. Diese „Testbox“ ist einem einfachen Schnitt wesentlich überlegen, da sie überprüft, wie die Maschine mit Ecken, Beschleunigung und Abbremsen umgeht.
Starten Sie den Schnitt. Wenn das Quadrat sauber und mit glatten Kanten herausfällt, stimmt Ihre Brennweite. Bleibt das Stück hängen (Gratbildung) oder wirkt der Schnitt breit und rau, ist der Fokus fehlerhaft. Passen Sie die Brennweite in 0,5-mm-Schritten an und wiederholen Sie den Test an einer neuen Stelle des Altmetalls. Berühren Sie Ihr gutes Material erst, wenn diese 20-mm-Box perfekt heraustrennt. Wenn Sie Fragen zur optimalen Materialvorbereitung oder Maschinenkalibrierung haben, nehmen Sie bitte Kontakt auf, um technische Unterstützung zu erhalten.
