Viele Bediener gehen davon aus, dass plötzliche Ausfälle beim Laserschweißen unvermeidliche Folgen von alternder Technik oder schlichtem Pech sind. Tatsächlich lassen sich rund 80 % aller Stillstände auf mikroskopische Verunreinigungen und Temperaturschwankungen zurückführen, die bereits Stunden zuvor sichtbar gewesen wären – wenn man gewusst hätte, worauf zu achten ist. Sie verteidigen sich nicht gegen einen mechanischen Totalausfall, sondern kämpfen gegen unsichtbare Ablagerungen. Bevor Sie den Startknopf drücken, schließen Sie die Lücke zwischen „sieht sauber genug aus“ und „optisch einwandfrei“.
Gerade bei modernen Systemen wie der Handgeführten Laserschweißmaschine entscheidet dieser Unterschied über reproduzierbare Nahtqualität oder kostenintensive Nacharbeit.
Verschmutzte Optiken sind der stille Zerstörer von Faserlaserschweißanlagen und verantwortlich für nahezu 70–80 % unerwarteter Leistungsverluste und nachlassender Schweißqualität. Ein einziges Staubkorn auf der Schutzscheibe blockiert nicht nur Licht – es absorbiert den energiereichen Strahl, erzeugt lokale Hitze und streut den Laser. Diese Streuung zeigt sich sofort in Form von Poren oder Spritzern in der Schweißnaht. Bleibt der Hotspot unbeachtet, kann er die Beschichtung einbrennen, die Linse zum Reißen bringen und sogar den teuren Faserstecker dahinter beschädigen.
Führen Sie umgehend einen „White-Glove“-Test durch. Ziehen Sie fusselfreie Handschuhe an und wischen Sie vorsichtig über die Schutzscheibe, die Fokussierlinse sowie die Innenwände der Laserpistolen-Düse. Finden Sie Rückstände auf dem Handschuh, ist dieses Bauteil kompromittiert. Das Schutzglas sollte täglich absolut sauber sein. Selbst leichte Schlieren oder feine Kratzer können die Lichtdurchlässigkeit innerhalb einer einzigen Schicht um 20–50 % reduzieren.
Vermeiden Sie Werkstattlappen oder herkömmliche Druckluft zum Reinigen. Druckluft aus der Werkstatt enthält häufig feinste Öl- und Feuchtigkeitsspuren, die sich beim Zünden des Lasers in das heiße Glas einbrennen. Reinigen Sie stattdessen mit vergälltem Alkohol, aufgetragen mit Wattestäbchen oder optikgeeignetem Papier. Prüfen Sie das Glas anschließend unter hellem, weißem Licht, um sicherzustellen, dass keinerlei Schleier oder Film zurückgeblieben ist.
Die Schutzlinse – im Schubladenfach des Laserkopfes aufbewahrt – ist Ihre erste Verteidigungslinie. Sie ist zugleich das günstigste Verschleißteil und kostet in der Regel weniger als 10 US-Dollar, dennoch zögern viele Bediener, sie rechtzeitig zu wechseln. Tauschen Sie diese Linse grundsätzlich nach 8 bis 16 Betriebsstunden aus, oder früher, wenn der Gasfluss ungleichmäßig wird. Paradoxerweise setzen sich verschmutzte Düsen oft schneller zu als die Linse selbst. Ist die Düse teilweise blockiert, stört dies den Schutzgasstrom und erzeugt Turbulenzen, die Verunreinigungen zurück in Richtung Linse ziehen. Drehen Sie am Ende jeder Schicht die Düse gegen den Uhrzeigersinn ab, reinigen Sie sie gründlich und prüfen Sie sie sorgfältig.
Sofortige Fünf-Minuten-Triage-Checkliste:
Diese Checkliste lässt sich ideal als Standardformular nutzen und intern weitergeben – passende Wartungsvorlagen können Sie auch direkt Herunterladen.
Thermische Kontrolle bedeutet weit mehr als nur das Verhindern einer Überhitzung der Maschine – sie stellt sicher, dass die Optiken ihre exakten brechungsoptischen Eigenschaften beibehalten. Trübes oder gealtertes Kühlmittel ist für nahezu 40 % aller thermischen Abschaltungen verantwortlich. Sinkt der Füllstand oder verschlechtert sich die Qualität der Flüssigkeit, kompensiert die Laserquelle dies häufig durch eine Leistungssteigerung und überhitzt innerhalb weniger Tage um 10–15 °C.
Überprüfen Sie jetzt den Chiller. Der Kühlmittelstand muss korrekt sein, und die Temperatur sollte stabil bei 22 ± 1 °C liegen. Öffnen Sie den Behälter und begutachten Sie die Flüssigkeit: Sie muss vollkommen klar, geruchlos und frei von Schwebstoffen sein. Eine milchige oder trübe Erscheinung deutet auf Bakterienwachstum oder mineralische Ablagerungen hin.

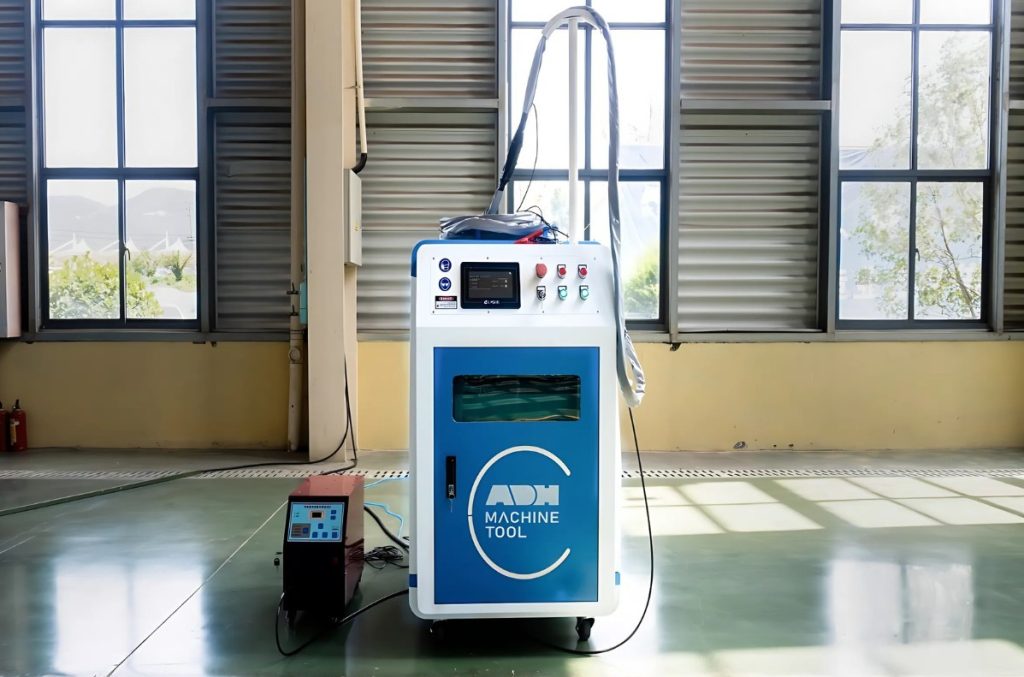

Gerade bei kompakten Systemen wie der FLW Serie Handgeführten Laser-Schweißmaschine wirkt sich jede Abweichung im Kühlsystem unmittelbar auf die Prozessstabilität aus, da Leistungsreserven bewusst eng ausgelegt sind.
Untersuchen Sie die Schläuche gründlich. Führen Sie einen Quetschtest durch: Drücken Sie jede Gummileitung leicht zusammen – sie sollte fest, aber dennoch elastisch sein. Wirken die Schläuche spröde oder ungewöhnlich weich, deutet dies auf eine Zersetzung der Innenbeschichtung hin, die die Pumpe mit Gummipartikeln verunreinigen kann. Kontrollieren Sie außerdem das Filtersieb und den Kondensator des Kühlgeräts auf Staubablagerungen. Verwenden Sie zum Reinigen keine Werkstatt-Druckluft; blasen Sie stattdessen mit sauberem, trockenem Gas, um keine Feuchtigkeit in die elektrischen Baugruppen einzutragen.
Ein häufiger Fehler beim Nachfüllen des Kühlers ist das Überfüllen. Fehlt der notwendige Ausdehnungsraum, beginnt die Kühlflüssigkeit zu schäumen. Dieser Schaum trägt Luftblasen in die Leitungen ein und verursacht Kavitation in der Pumpe – ein Schaden, der oft gravierender ist als der Betrieb mit zu niedrigem Flüssigkeitsstand. Entlüften Sie nach jedem Nachfüllen konsequent alle Leitungen, um einen gleichmäßigen und unterbrechungsfreien Durchfluss sicherzustellen.
Protokoll der Vitalwerte:
| Prüfung | Spezifikation | Heutiger Wert | Trend (↑/↓/Stabil) |
|---|---|---|---|
| Temperatur | 22±1°C | ||
| Füllstand | Voll | ||
| Klarheit | Klar / Geruchlos |
Sind die Optiken einwandfrei sauber und die Kühlung stabil, treten jedoch weiterhin Porositätsfehler auf, liegt die Ursache meist im Gaszufuhrsystem. Verstopfte Düsen oder verunreinigte Filter sind für rund 30 % aller Porositätsprobleme verantwortlich, da sie eine gleichmäßige Schutzgasabdeckung stören. Wird das Schutzgas kompromittiert, dringen Stickstoff und Sauerstoff aus der Umgebung in das Schweißbad ein – stabile Verbindungen werden so schnell zu kostenintensiver Nacharbeit.
Überprüfen Sie umgehend Gasdüsen und -spitzen auf Spritzerablagerungen. Fühlt sich der Gasdurchfluss eingeschränkt an oder sinkt er um 10–20 %, reinigen oder ersetzen Sie die Düse. Stellen Sie sicher, dass der Druck konstant auf dem Sollwert bleibt – bei Argon in der Regel zwischen 0,1 und 0,3 MPa. Ein schwankender Zeiger am Manometer weist meist auf ein Leck oder einen defekten Druckregler hin.
Tauschen Sie Luftfilter monatlich aus und prüfen Sie sämtliche Anschlüsse mit einem Seifenwassertest auf Undichtigkeiten. Bilden sich Blasen, liegt eine Leckage vor, durch die Luft angesaugt werden kann (Venturi-Effekt) oder Schutzgas entweicht. Ein weiterer kritischer Punkt ist die Luftqualität: Wird Druckluft aus der Werkstatt in der Nähe der Optiken eingesetzt, muss sie sorgfältig gefiltert und getrocknet sein. Ölnebel aus Kompressoren kann Linsen kontaminieren, und ohne sauberes, trockenes Gas verschleißen Düsen deutlich schneller.
Schnellprüfung:
Vibrationen untergraben die Präzision. In einer stark frequentierten Werkstatt kann sich die optische Ausrichtung innerhalb einer Woche um 0,1–0,5 mm verschieben. Diese scheinbar geringe Abweichung verändert die Einbrandtiefe der Schweißnaht und kann bei dünneren Materialien sogar zu Durchbrand führen.
Verfügt Ihre Anlage über eine integrierte Diagnosefunktion, führen Sie diese aus. Andernfalls schweißen Sie manuell eine Testnaht auf einem bekannten Stück Restmaterial. Messen Sie den entstehenden Spot – bei den meisten konventionellen Setups sollte er idealerweise unter 0,3 mm liegen. Prüfen Sie außerdem die Konstanz der Leistungsabgabe; sie sollte innerhalb von ±5 % des Sollwerts bleiben. Sind keine erweiterten Diagnosetools verfügbar, beurteilen Sie das Strahlprofil visuell, indem Sie die Leistung an der Werkstückoberfläche mit einem Messgerät prüfen. Ein Leistungsabfall von mehr als 10 % deutet auf eine wahrscheinliche Verunreinigung an der Düse oder einen fehljustierten optischen Strahlengang hin.
Ein zertifizierter Techniker sollte vierteljährlich eine umfassende Prüfung von Optik und Bewegungsachsen durchführen, einschließlich der Schmierung der X-/Y-Führungen und Zahnräder mit dem vorgeschriebenen Fett. Zwischen diesen Intervallen lassen sich unerwartete Störungen vermeiden, indem Leistungsentwicklungen täglich überwacht werden.
Eskalations-Flowchart:
Um von reaktiven Reparaturen zu vorausschauender Instandhaltung überzugehen, überwachen Sie täglich drei Kennzahlen: Rückstände beim Optik-Wischtest (Skala 0–5), Kühlmittel-Leitfähigkeit (<10 µS/cm) und Gasdruckschwankungen (<5 %). Die systematische Erfassung dieser Indikatoren kann bis zu 80 % potenzieller Ausfälle ein bis zwei Wochen vor einem Stillstand prognostizieren. Halten Sie zudem einen kleinen Ersatzteilbestand vor – 20 Schutzgläser, 10 Düsen und 5 Liter deionisiertes Wasser. Dieser überschaubare Vorrat kann Produktionsunterbrechungen um bis zu 90 % reduzieren.
Viele Wartungsprogramme scheitern, weil sie Laserschweißanlagen wie konventionelle Lichtbogenschweißgeräte behandeln: Der Fokus liegt auf allgemeiner Sauberkeit statt auf der Pflege der Optik. Tatsächlich ist die Laserquelle selbst sehr robust – die meisten kurzfristigen Ausfälle entstehen im Strahlführungssystem: an Schutzgläsern, Fokussieroptiken und Fasersteckverbindungen. Ein Bediener, der lediglich das Außengehäuse abwischt, verhindert keine Linsenschäden. Wirksame Instandhaltung erfordert einen gezielten Pilot-Check statt einer oberflächlichen Reinigungsroutine. Dieser 10‑Minuten‑Prozess verlagert den Blick von äußerer Ordnung hin zum tatsächlichen Betriebszustand der Anlage.
Diese Inspektion dauert fünf bis sieben Minuten und sollte stets vor der ersten Zündung des Lasers durchgeführt werden. Sie folgt dem kompletten Strahlweg – von der Erzeugung bis zur Applikation.
1. Optik‑Triage (2 Minuten) Der optische Pfad stellt das höchste unmittelbare Ausfallrisiko dar. Untersuchen Sie mit einer Taschenlampe das Schutzfenster der Linse. Achten Sie auf Schweißspritzer, Rauchbeläge oder feine Kratzer, die die Leistung beeinträchtigen können.
2. Kühlung – Schnellcheck der Vitalwerte (1 Minute) Wärme ist der größte Feind der Laserleistung. Prüfen Sie die Chiller‑ bzw. Kühlmitteltemperatur und stellen Sie sicher, dass sie im vom Hersteller vorgegebenen Bereich liegt. Kontrollieren Sie den Füllstand und vor allem die Klarheit des Kühlmittels.
3. Gas‑ und Elektro‑Check (2 Minuten) Überprüfen Sie den Schutzgasdruck am Druckregler oder Massendurchflussmesser. Achten Sie aufmerksam auf zischende Geräusche, die auf Undichtigkeiten an Verschraubungen hindeuten. Gehen Sie alle sichtbaren Kabelwege ab – mit besonderem Augenmerk auf das Faserkabel und den Schweißkopf.
4. Der Mikrotest (2 Minuten) Führen Sie eine kurze, standardisierte Probeschweißung an einem dafür vorgesehenen Musterteil durch oder nutzen Sie das integrierte Testprogramm der Maschine. Achten Sie auf unregelmäßige Leistungsabgabe, instabiles Lichtbogenverhalten oder unerwartete Spritzerbildung. Verläuft der Test einwandfrei, kann die Produktion gestartet werden.
| Schritt | Bezeichnung | Dauer | Prüftätigkeiten | Zentrale Regeln & Standards |
|---|---|---|---|---|
| 1 | Optik-Triage | 2 Minuten | Sichtprüfung des Linsenschutzfensters mit einer Taschenlampe. Kontrolle auf Spritzer, Rauchablagerungen oder Kratzer. | Regel: Bei jeglicher Beschädigung das Bauteil sofort ersetzen. Keine normalen Werkstattlappen oder Druckluft verwenden, um Feuchte- oder Ölverschleppung zu vermeiden. Ausschließlich freigegebene Reinigungstücher nutzen oder das Verbrauchsteil austauschen. |
| 2 | Kühlung – Schnellcheck | 1 Minute | Abgleich der Chiller-Temperatur mit der Sollvorgabe. Prüfung von Füllstand und Klarheit des Kühlmittels. | Standard: Das Kühlmittel muss klar sein. Wirkt es trüb, braun oder ölig, ist die Produktion zu stoppen und die Anlage zur Wartung zu kennzeichnen. Leitfähigkeitswerte sind ggf. zu dokumentieren. |
| 3 | Gas- und Elektro-Check | 2 Minuten | Überprüfung des Schutzgasdrucks, Abhören auf Leckagen sowie Sichtkontrolle der Kabelführungen (Faserkabel und Schweißkopf). | Prüfung: Auf Wärmestellen an Steckverbindern oder Verfärbungen der Faserummantelung achten. Sicherstellen, dass Gasleitungen nicht geknickt sind, um Porosität in der Naht oder Überhitzung der Düse zu vermeiden. |
| 4 | Mikrotest | 2 Minuten | Durchführung einer kurzen Standardschweißung an einem reservierten Probekörper oder über das integrierte Testprogramm der Maschine. | Beobachten Sie Leistungsschwankungen, instabile Lichtbögen oder ungewöhnliche Spritzer. Bei ordnungsgemäßem Verhalten kann die Produktion freigegeben werden. |
Die Verantwortung der Bedienperson endet erst, wenn der Zustand der Maschine vollständig dokumentiert ist. Diese dreiminütige Übergabe erfasst alle wesentlichen Daten und ermöglicht es Technikern, frühe Warnsignale zu erkennen, bevor sie sich zu ernsthaften Anlagenstörungen entwickeln.
Vor dem Verlassen des Arbeitsplatzes müssen Bediener ein detailliertes Fünf-Felder-Protokoll ausfüllen:
Wenn eine Prüfung fehlschlägt oder von den normalen Parametern abweicht, muss der Bediener eine Schweregrad-Kennzeichnung vergeben. Stufe 1 bedeutet sofortige Abschaltung (z. B. bei überhöhter Kühlmitteltemperatur); Stufe 2 erfordert die Einplanung von Wartungsarbeiten in der nächsten Schicht; Stufe 3 kennzeichnet einen Zustand, der weiter zu beobachten ist. So wird sichergestellt, dass der nachfolgende Bediener nicht unbeabsichtigt eine Anlage betreibt, bei der ein kritischer Ausfall droht.

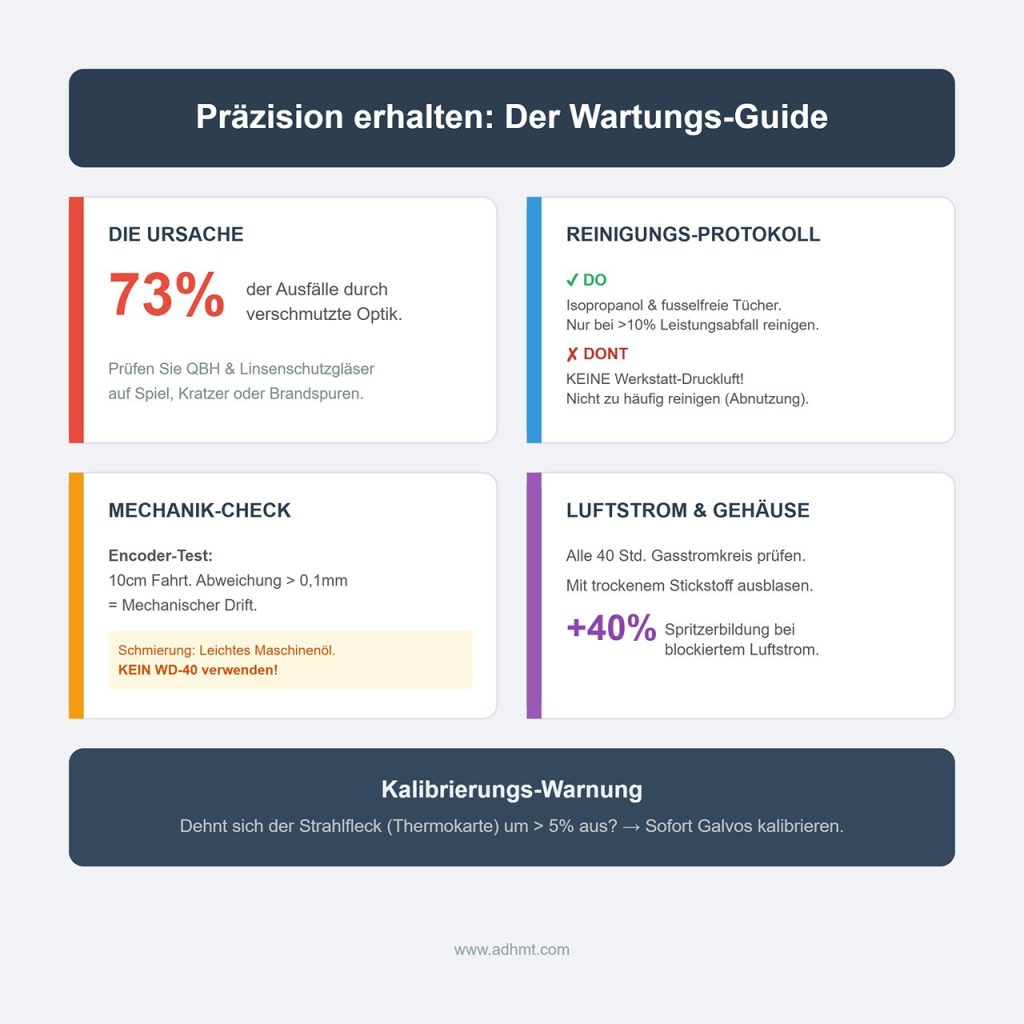

Die meisten Wartungshandbücher empfehlen äußerst gründliche Reinigungsroutinen – beim Laserschweißen kann übermäßige Reinigung jedoch tatsächlich schädlich sein. Ziel des Technikers ist es nicht, jede Komponente auf Hochglanz zu bringen, sondern subtile Abweichungen frühzeitig zu erkennen, bevor sie sich zu gravierenden Ausfällen entwickeln. Während sich die täglichen Bedienerprüfungen auf sichtbare Sauberkeit konzentrieren, fokussieren sich die wöchentlichen und monatlichen Technikerarbeiten auf Drift: minimale Verschiebungen in Optik und Kalibrierung, die die Präzision schleichend beeinträchtigen.
Berichte aus Hochleistungsfertigungen zeigen, dass 73 % der Ausfälle von Laserschweißanlagen auf verschmutzte oder fehljustierte optische Komponenten zurückzuführen sind. Die wöchentliche Inspektion – die 20‑minütige „Drift-Jagd“ – zielt darauf ab, diesen schleichenden Leistungsabfall zu stoppen, bevor teure Bauteile ersetzt werden müssen.
Beginnen Sie mit der Prüfung der QBH‑Steckverbinder und Linsenschutzgläser auf Spiel oder Brandspuren. Vibrationen lockern diese Verbindungen mit der Zeit, daher ist auf festen Sitz zu achten. Untersuchen Sie die Schutzgläser auf Kratzer – unter staubigen Bedingungen versagen sie typischerweise nach 50–100 Betriebsstunden. Ist eine Reinigung erforderlich, verwenden Sie fusselfreie Tücher, leicht mit Isopropylalkohol angefeuchtet. Niemals Werkstatt-Druckluft verwenden. Druckluft aus Standardleitungen enthält etwa zehnmal mehr Öl- und Feuchtigkeitsverunreinigungen, als sie entfernt, und beschädigt die Linsenbeschichtung sofort.
Techniker sollten zudem die „kontraintuitive Falle“ vermeiden: Zu häufiges Reinigen nutzt Linsen schneller ab als leichte Staubablagerungen. Führen Sie daher stets zunächst eine Sichtprüfung durch. Die Fokussierlinse nur reinigen, wenn ein Prüfmuster einen Leistungsabfall von 10 % oder mehr zeigt. Dehnt sich der Strahlfleck bei einem Test mit der Thermokarte um mehr als 5 %, sind die Galvos unverzüglich neu zu kalibrieren.
Über die Optik hinaus sollten auch die Führungsachsen und Encoder auf Staubablagerungen geprüft werden. Schmieren Sie gemäß den OEM-Vorgaben – in der Regel mit leichtem Maschinenöl und nicht mit WD‑40 – und führen Sie anschließend eine Testfahrt über 10 cm durch. Jede Abweichung im Encoder-Feedback von mehr als 0,1 mm weist auf mechanischen Drift hin. Abschließend die Laserhandstücke und das Gehäuse mit sauberem, trockenem Stickstoff ausblasen. Blockierte Luftströme können die Spritzerbildung um bis zu 40 % erhöhen; überprüfen Sie daher den Gasstromkreis alle 40 Betriebsstunden auf Verstopfungen.
„Zero-Downtime“-Wartung bedeutet, Kalibrierungen gezielt in produktionsarme Zeitfenster zu legen, statt vollständige Stillstände einzuplanen. Dieses schlanke Verfahren sollte weniger als eine Stunde dauern und sich auf die drei häufigsten Ausfallquellen konzentrieren: Optik (45 %), Kühlung (30 %) und elektrische Komponenten (25 %).
Beginnen Sie mit einer umfassenden Prüfung des Kühlgeräts. Die Leitfähigkeit des Kühlmediums muss unter 5 µS/cm bleiben. Trübes Kühlmittel ist meist ein Hinweis auf Mineralverunreinigungen durch Leitungswasser, die die Pumpenkorrosion um den Faktor drei beschleunigen und für rund ein Viertel aller Überhitzungsfälle verantwortlich sind. Tauschen Sie das Kühlmittel vierteljährlich aus und verwenden Sie entionisiertes Wasser, das exakt auf 22 ± 1 °C temperiert ist.
Anschließend ist die Leistungsstabilität zu verifizieren. Nutzen Sie die systeminternen Diagnoseroutinen oder schließen Sie ein externes Messgerät an. Schwankt die Ausgangsleistung über zehn aufeinanderfolgende Pulse um mehr als 2 %, müssen die Regler des Netzteils neu kalibriert werden. Parallel dazu empfiehlt sich eine elektrische Fehlerinspektion: Ziehen Sie alle Verbindungen mit 10–15 Nm an und prüfen Sie die Klemmen mit einer Infrarotkamera. Jeder Hotspot über 60 °C deutet in der Regel auf eine lose Verbindung hin – eine bekannte Ursache für etwa 15 % aller sporadischen Serviceeinsätze.
In dieser Phase ist das wirkungsvollste Diagnosewerkzeug das Fünf-Felder-Protokoll: Datum, Messwert, Abweichung vom Referenzwert, Fotodokumentation und Korrekturmaßnahme. Allein das kontinuierliche Beobachten der Kühlmitteltemperatur kann bis zu 80 % der Bauteilausfälle bis zu zwei Wochen im Voraus vorhersagen. Eine Schmuckschweißerei vermied Reparaturkosten von 50.000 US‑Dollar, indem sie lediglich eine Temperaturdrift von 1 °C frühzeitig erkannte.
Eskalationsregel: Übersteigt der Leistungsverlust 15 % oder meldet das System einen „Cavity Fault“, ist der Betrieb sofort einzustellen und der OEM zu kontaktieren. Während interne Teams optische und gasbezogene Probleme beheben können, erfordern Defekte an internen Fasern oder am Resonator zwingend zertifizierte Techniker. Unqualifizierte Eingriffe am Resonator können die durchschnittliche Ausfallzeit um das Dreifache erhöhen.
Es ist weit verbreitet, dass Bediener auf einen Defekt – etwa einen unerwarteten Anstieg von Spritzern oder eine geringere Einbrandtiefe – reflexartig mit Anpassungen von Parametern wie Leistung, Vorschubgeschwindigkeit oder Pulsfrequenz reagieren. Das ist ein kritischer Fehler. Wenn die Anlage am Vortag unter verifizierten Einstellungen normgerechte Schweißnähte erzeugt hat, liegt die Ursache nicht im Programmcode, sondern im Zustand der Hardware.
Schweißfehler sind nur selten reine Prozessabweichungen – sie entsprechen vielmehr der „Motorkontrollleuchte“ einer Maschine. Solche Defekte weisen unmittelbar auf vernachlässigte Wartungspunkte hin, die sich von latenten Schwachstellen zu akuten Ausfällen entwickelt haben. Durch die Analyse von Nahtgeometrie und Oberflächenmerkmalen lässt sich der Fehler gezielt auf die wartungsbedürftige Komponente zurückführen. So durchbrechen Sie den Kreislauf des ständigen „Parameter-Nachregelns“, der die eigentliche Ursache verschleiert, während sich der Maschinenzustand weiter verschlechtert.

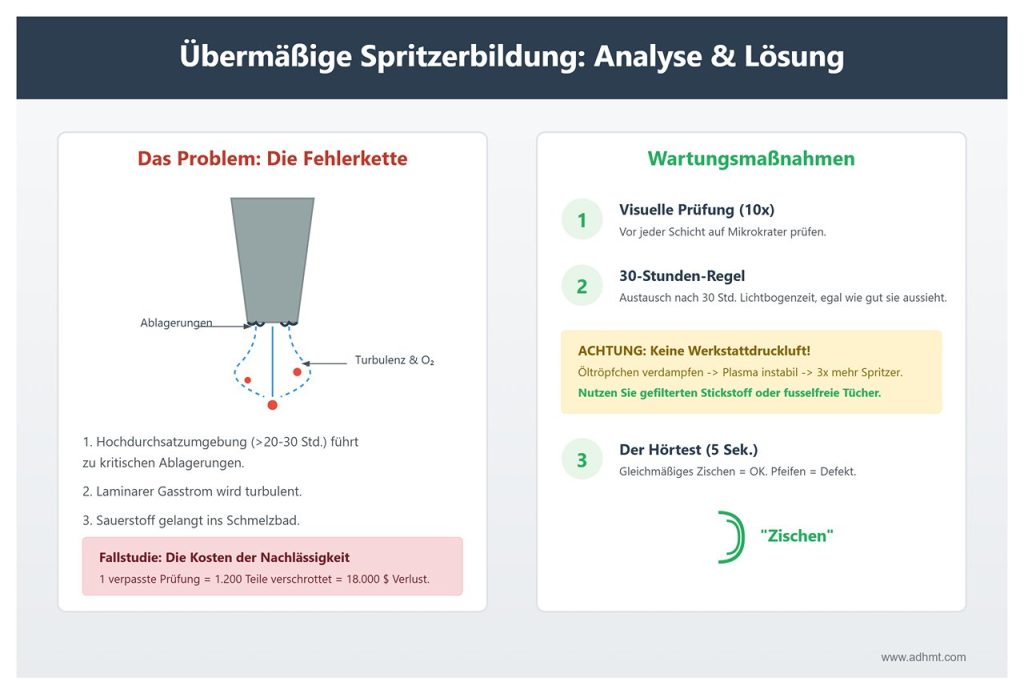

Steigt die Spritzerbildung bei Standardwerkstoffen plötzlich an, besteht die erste Reaktion häufig darin, den Fokus zu verändern oder die Leistung zu reduzieren. Wartungsdaten zeigen jedoch konsistent auf eine andere Hauptursache: Probleme mit dem Zustand der Düse oder Instabilitäten in der Gasströmung.
Bediener überschätzen oft, wie lange eine Kupferdüse tatsächlich optimal arbeitet. Branchendaten belegen, dass sich in Hochdurchsatzumgebungen bereits nach 20 bis 30 Betriebsstunden kritische Ablagerungen bilden. Diese führen zu einer klaren Fehlerkette: Feinste Metallspritzer haften am Düsenrand an und stören den gleichmäßigen, laminaren Schutzgasstrom. Die entstehende Turbulenz verwandelt die Gasglocke von einer stabilen Schutzbarriere in ein chaotisches Gemisch, das Sauerstoff in das Schmelzbad zieht und aus kleinen Partikelauswürfen explosive Spritzerausbrüche macht.
Das Vernachlässigen regelmäßiger Düsenkontrollen kann teuer werden. In einem Fertigungsbetrieb im Mittleren Westen führte das Auslassen nur einer einzigen Prüfung dazu, dass in einer Schicht 1.200 Bauteile verschrottet werden mussten – ein Schaden von 18.000 US-Dollar. Der Bediener ging fälschlicherweise von schwankender Materialqualität aus. Tatsächlich war eine beeinträchtigte Gasabdeckung durch Ablagerungen die Ursache, die aus normaler Betrachtungsdistanz nicht erkennbar waren.
Wartungsmaßnahme: Prüfen Sie die Düse vor jeder Schicht visuell mit einer 10-fachen Vergrößerung. Achten Sie auf Mikrokrater oder feine Schlackespuren auf der Düsenfläche. Hat die Düse mehr als 30 Stunden Lichtbogenzeit hinter sich, ersetzen Sie sie – unabhängig davon, wie gut ihr Zustand auf den ersten Blick erscheint.
Vermeiden Sie außerdem den häufigen Fehler, Düsen mit gewöhnlicher Werkstattdruckluft zu reinigen. Druckluftsysteme enthalten in der Regel feinste Öltröpfchen, die sich während der Reinigung in die Kupferoberfläche einlagern können. Wird die Düse später vom Laser aufgeheizt, verdampft dieses Öl, destabilisiert das Plasma und verdreifacht die Spritzerbildung. Verwenden Sie stattdessen kurze Stöße von gefiltertem Stickstoff oder wischen Sie die Düse mit einem fusselfreien Tuch ab. Führen Sie abschließend einen schnellen 5‑Sekunden‑Gasstoßtest durch: Erzeugt der Gasstrom ein ungleichmäßiges „Pfeifen“ statt eines gleichmäßigen Zischens, ist die innere Geometrie der Düse beeinträchtigt – tauschen Sie sie sofort aus.
Schwankungen der Einbrandtiefe deuten in der Regel auf einen Übertragungsverlust hin und nicht auf fehlerhafte Prozessparameter. Wenn Sie Abweichungen von 20–30 % beobachten – eine Naht ist zu flach, die nächste erfüllt die Spezifikation –, liegt die Ursache häufig in verschmutzter Optik oder in einer gestörten thermischen Regelung.
Bereits eine Verringerung der Transmission um lediglich 5 %, verursacht durch Staub oder Rauchablagerungen auf einer Schutzscheibe, kann zu einem erheblichen Leistungsverlust am Werkstück führen. Eine subtilere und oft übersehene Ursache betrifft jedoch das Kühlsystem. Auswertungen von mehr als 150 Maschinen zeigen, dass instabile Laserleistung häufig auf Kühlmitteltemperaturen über 25 °C oder Probleme mit der Wasserleitfähigkeit zurückzuführen ist.
Ein Beispiel liefert ein deutscher Automobilzulieferer, der wochenlang vermeintlich „falschen Parametern“ nachging. Tatsächlich lag das Problem in einer Ionenanreicherung im Kühlsystem. Messungen ergaben eine Leitfähigkeit von 10 µS/cm – doppelt so hoch wie der spezifizierte Grenzwert von <5 µS/cm. Die erhöhte Leitfähigkeit korrodierte schrittweise die Kanäle der Laserdioden und führte zu einer Leistungsinstabilität, die wie ein Parameterdrift wirkte. Eine vollständige Spülung des Systems beseitigte die Inkonsistenzen sofort.
Die Wartungslösung: Kompensieren Sie einen Leistungsabfall nicht durch das Erhöhen der Laserleistung. Führen Sie stattdessen am Schichtende einen Verifikationstest durch: Schweißen Sie ein 1‑mm‑Stahlblech und messen Sie die Einbrandtiefe mit einer Schieblehre. Weicht der Wert um mehr als 5 % vom Referenzwert ab, stoppen Sie die Produktion. Prüfen Sie zuerst die Schutzscheibe auf Halos oder Brandspuren. Sind die Optiken sauber, kontrollieren Sie Kühlmittelfluss und Leitfähigkeit. Rund 60 % aller Einbrandinkonsistenzen haben ihre Ursache in Wartungsfehlern – nicht in Materialdefekten.
Porosität gilt als eindeutiges Kennzeichen einer Gasverunreinigung. Obwohl sie häufig auf Fehler im Grundwerkstoff zurückgeführt wird, sind Pinloch-Cluster mit Durchmessern von 0,1–0,5 mm statistisch deutlich häufiger auf Verunreinigungen im Schutzgas oder auf Leckagen im Gasversorgungssystem zurückzuführen.
Die Ultraschallprüfung von über 500 Schweißnähten zeigte, dass gehäufte Porosität in rund 40 % der Schadensfälle mit nicht verifizierten Gaszertifikaten korrelierte. Sinkt die Gasreinheit unter 99,99 %, beginnen sich Stickstoff- oder Wasserstoffeinschlüsse zu bilden. Die Analyse des Porositätsmusters bietet dabei eine effektive diagnostische Abkürzung:
Die Wartungsmaßnahme: Schreiben Sie vor dem Schweißen einen „Geruchstest“ vor, um jeglichen Kohlenwasserstoffgeruch in der Gasleitung zu erkennen. Stellen Sie sicher, dass der Durchfluss stabil im Bereich von 15–25 L/min liegt; ein springender Durchflussanzeiger weist auf eine Leckage oder einen Reglerdefekt hin. Ersetzen Sie Druckregler vorsorglich jährlich, da Membranen mit der Zeit unsichtbar altern. Achten Sie zudem auf trübes Kühlmittel – es kann den Schweißkopf überhitzen und eine Plasmainstabilität auslösen, die gasbedingter Porosität ähnelt. Überprüfen Sie bei jeder festgestellten Porosität konsequent die Leistung des Kühlaggregats.

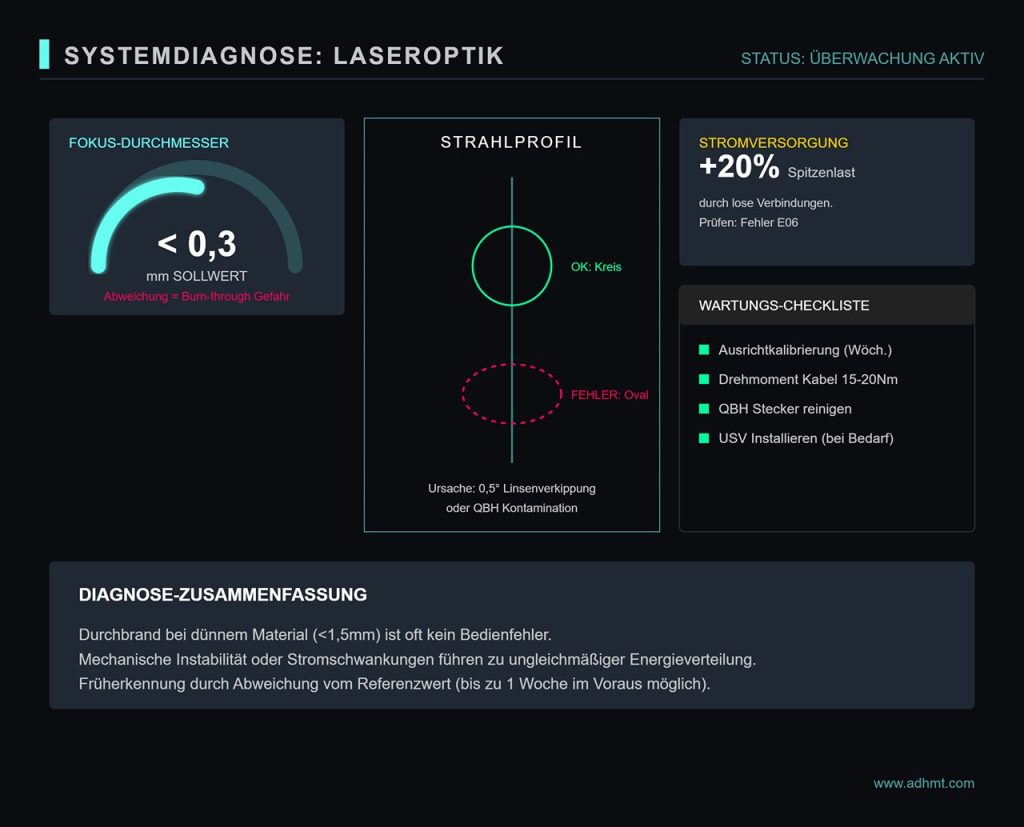

Durchbrand bei dünnen Materialien (unter 1,5 mm) oder ausgeprägte Einbrandkerben weisen in der Regel auf eine Defokussierung des Strahls oder auf Leistungsinstabilitäten hin. Dies deutet darauf hin, dass sich die Energiedichte im Fokus verschoben hat oder dass das Strahlführungssystem mechanisch instabil geworden ist.
Bereits eine Linsenverkippung von lediglich 0,5° kann das Strahlprofil verzerren und einen zuvor kreisförmigen Spot in eine ovale Form überführen. Diese ungleichmäßige Energiekonzentration führt dazu, dass der Laser das Material schneidet, anstatt es kontrolliert aufzuschmelzen. Lose elektrische Verbindungen können Leistungsspitzen von 15–20 % auslösen und dadurch unregelmäßigen Durchbrand verursachen. In einem Luftfahrtprojekt verdoppelte sich die Ausschussquote, bis eine USV zur Stabilisierung von Spannungsschwankungen installiert wurde – was zunächst wie eine „Einbrandkerbe“ aussah, ließ sich letztlich auf eine inkonsistente Stromversorgung zurückführen.
Die Wartungslösung: Eine wöchentliche Ausrichtkalibrierung ist verpflichtend. Verschmutzte QBH‑(Quartz Block Head‑)Steckverbinder gehören zu den häufigsten Fehlerquellen; bereits geringe Kontaminationen verfälschen das Strahlprofil lange bevor die Faser selbst Schaden nimmt. Erfassen Sie täglich den Strahldurchmesser am Fokuspunkt – er sollte konstant unter 0,3 mm liegen. Abweichungen von diesem Referenzwert ermöglichen es, Burn‑through‑Probleme bis zu eine Woche im Voraus zu erkennen.
Aus mechanischer Sicht sollten die Leistungskabel einmal pro Woche mit einem Drehmomenttest geprüft werden (Spezifikation: 15–20 Nm). Führen Sie anschließend einen Schweißtest an Ausschussmaterial mit Grenzparametern durch – überschreitet die Einbrandkerbe 0,2 mm, ist das ein Warnsignal für Strahlfehljustage oder Leistungsinstabilität und kein Bedienfehler. Nutzen Sie zudem die internen Diagnosen der Maschine und prüfen Sie auf Fehler E06 (Dioden‑Überstrom), der häufig kurz vor solchen physikalischen Auffälligkeiten auftritt.
Wartung ohne Dokumentation ist keine Wartung – sie ist Rätselraten. Eine Linse zu reinigen, ohne ihren Zustand zu protokollieren, bedeutet, wertvolle Prognosedaten zu verwerfen, die den nächsten Ausfall frühzeitig ankündigen könnten. Das gilt unabhängig davon, ob Sie mit einer stationären Anlage oder einer modernen Handgeführten Laserschweißmaschine arbeiten, bei der Bedienereinfluss und Umgebungsbedingungen eine noch größere Rolle spielen.
Das „CYA“- (Cover Your Assets‑)Logbuch beseitigt eines der teuersten Probleme beim Laserschweißen: reaktive Schuldzuweisungen. Kommt die Produktion zum Stillstand, wird oft darüber gestritten, ob ein fehlerhaftes Bauteil oder ein Bedienfehler verantwortlich ist. Ein sauber geführtes Logbuch beendet diese Diskussion von Anfang an und verwandelt Wartung von einer wiederkehrenden Pflicht in einen diagnostischen Prozess, der Schwachstellen Tage vor einem Stillstand identifiziert – besonders bei flexiblen Systemen wie der FLW Serie Handgeführten Laser-Schweißmaschine, die häufig wechselnden Einsatzbedingungen ausgesetzt sind.
Sie benötigen keine Spezialsoftware – ein Klemmbrett, sicher am Kühler der Maschine befestigt, reicht aus. Jedes Mal, wenn ein Techniker Wartungsarbeiten durchführt, sollten die folgenden fünf Punkte dokumentiert werden.
1. Datum, Uhrzeit und konkrete Tätigkeit Formulierungen wie „Maschine geprüft“ sind nichtssagend. Schreiben Sie stattdessen etwas Präzises, zum Beispiel: „15.10.25, 08:00 – Schutzlinse gereinigt, Düse ersetzt.“ Diese Dokumentation verknüpft Wartungsmaßnahmen direkt mit dem Betriebszyklus. Fällt die Düse zwei Tage später aus, wissen Sie exakt, wie lange sie im Einsatz war.
2. Quantitative Messwerte Subjektive Eindrücke decken keine Ausfälle auf – Daten schon. Erfassen Sie die folgenden Werte:
3. Sichtprüfung & Fotodokumentation Dieser Schritt ist entscheidend. Bediener müssen vor der Reinigung ein Foto des Bauteils aufnehmen. Eine schriftliche Notiz wie „Linse verschmutzt“ ist zu ungenau; ein Bild mit starkem Spritzerbelag oder öligem Schleier weist eindeutig auf Luft- oder Medienkontamination hin. Der Zustand ist präzise zu dokumentieren, zum Beispiel: „Linse mit Ölfilm; Kühlmittel trüb; QBH‑Stecker handwarm.“
4. Ergebnisse der Testschweißung vor und nach der Wartung Belegen Sie, dass die Maßnahme wirksam war. Führen Sie vor und nach der Wartung eine Schweißraupe auf Ausschussmaterial aus. Dokumentieren Sie Einbrandtiefe und Porosität, etwa: „Vorher: 20 % Porosität. Nachher: Saubere Naht.“ So wird bestätigt, dass die Ursache behoben und nicht nur kaschiert wurde.
5. Verantwortlichkeits‑Unterschrift Jeder Eintrag muss Name und Unterschrift enthalten. Es geht nicht um Schuldzuweisung, sondern um Verantwortung. Betriebe, die Wartungsprotokolle verbindlich unterschreiben lassen, reduzieren wiederkehrende Optikausfälle um bis zu 60 %.
Vorbeugende Wartung deckt häufig verschlissene Komponenten auf. Sind Ersatzteile nicht sofort verfügbar, wird aus „Prävention“ schnell ein dreitägiger Stillstand wegen Lieferzeiten.
Halten Sie ein „First‑Response‑Kit“ direkt an der Schweißstation bereit. Die Kosten liegen unter 500 US‑Dollar, doch die Stillstandszeit kann von acht Stunden auf lediglich 15 Minuten sinken.
Richten Sie den Bestellrhythmus nicht nach dem Kalender aus, sondern nach dem Logbuch. Sobald der Bestand auf 70 % der Sollmenge fällt, unverzüglich nachbestellen.
Selbst das beste Werkzeug ist wertlos, wenn es vom Bediener vernachlässigt wird. Deshalb müssen Sie die Routine der „blinden Übergabe“ verbindlich einführen.
Am Ende jeder Schicht führt der ablösende Bediener fünf zentrale Prüfungen durch: Optik, Kühlmittel, Gas, Probeschweißung und Kabel. Die Ergebnisse werden im Logbuch dokumentiert, unterschrieben und anschließend direkt an den nachfolgenden Bediener übergeben – beiläufige Aussagen wie „passt schon“ sind ausdrücklich tabu.
Liegt ein Parameter außerhalb der Spezifikation – etwa ein leises Zischen, das auf ein Gasleck hindeutet –, muss der Bediener im Logbuch den Vermerk „An Technik eskalieren“ eintragen und unterschreiben. Der zuständige Techniker hat anschließend 24 Stunden Zeit für die Nachverfolgung.
Die entscheidende Vorlage
Drucken Sie diese aus, laminieren Sie sie und befestigen Sie sie am Holster des Lasertools. Eine druckfertige Version können Sie hier direkt Herunterladen:
LASER-SCHWEIßANLAGE – PM-LOG
Maschinen-ID: ____ Datum/Uhrzeit: ____ Bediener: ____
Optik: Linse sauber und geschützt? Foto aufgenommen? ____
Kühlmittel: Temperatur (18–22 °C) / Füllstand OK / Klar? ____
Gas: Druck (4–6 bar) / Keine Leckagen? ____
Probeschweißung: Leistung % / Nahtqualität akzeptabel? ____
Kabel: Sicher befestigt / Keine Wärmeentwicklung / Keine Fehlercodes? ____
Auffälligkeiten: ____________________________ Unterschrift: ________________ Datum: ____
Über einen Maschinenpark von 500 Anlagen hinweg reduzierte die Einführung dieses Abzeichnungsprozesses Garantie- und Gewährleistungsstreitigkeiten um 75 %. Er zwingt Bediener dazu, genau hinzusehen, und stellt sicher, dass Führungskräfte aufmerksam bleiben.
Zu Beginn dieser Serie haben wir gefragt, ob Ihr Laserschweißgerät ein Vorteil oder ein Risiko ist. Wenn Sie diese Schritte konsequent umgesetzt haben – von der Reinigung der Optik bis zur richtigen Ersatzteilbevorratung –, kennen Sie die Antwort bereits. Die Zuverlässigkeit der Maschine ist nur so stark wie die Daten, die Sie erfassen.
Drucken Sie das Logbuch. Bevorraten Sie Ersatzteile. Unterschreiben Sie das Formular.
Wenn Sie Unterstützung bei der Auswahl, Einführung oder Wartung Ihrer Laserschweißlösung benötigen, nehmen Sie direkt Kontakt mit unseren Experten auf.
Die Verfügbarkeit von morgen hängt von der Arbeit ab, die Sie heute leisten.
