I. Kernwert und wirtschaftlicher Einfluss: Warum der Zwischenraum die Lebensader der Schnittqualität ist

In der Metallverarbeitungsbranche betrachten viele Betriebe den „Messerzwischenraum“ als festen Einstellwert, der einmalig bei der Inbetriebnahme der Maschine festgelegt wird. Diese Annahme ist teuer und schleichend gewinnmindernd. Tatsächlich ist der Zwischenraum eine dynamische Größe innerhalb des Schersystems. Präzises Management sorgt nicht nur für glatte Schnittkanten, sondern verhindert Sekundärschnitte, verlängert die Intervalle zwischen dem Nachschleifen der Messer um über 40 % und senkt die gesamten Wartungskosten um rund 30 %. Mit anderen Worten: Die Optimierung des Zwischenraums ist ein strategischer Hebel – kein bloßes Wartungsdetail. Maschinen wie eine moderne Hydraulische Schermaschine profitieren besonders von dieser Präzision.

1.1 Die versteckten Kosten: Der wahre Preis falscher Zwischenräume

Falsch eingestellte Zwischenräume erzeugen nicht nur Ausschuss – sie wirken wie ein „langsam wirkendes Gift“, das unbemerkt die Lebensdauer der Maschinen verkürzt und die Rentabilität untergräbt. Wer auf hochwertige Geräte wie die QC12K Schwingschnitt-Schere setzt, sollte den exakten Spalt regelmäßig überprüfen.

• Verschleiß der Ausrüstung und verkürzte Messerlebensdauer (-40 %) Ist der Zwischenraum zu gering, bricht das Material nicht entlang der vorgesehenen Spannungslinie. Ober- und Untermesser müssen sich regelrecht durch das Material „pflügen“, was Sekundärschnitt hervorruft. Jeder Hub verdoppelt dadurch Reibung und Druck, verursacht mikroskopische Materialaufrauungen und führt rasch zur Abstumpfung der Schneidkante. Dauerhafter Betrieb unter solchen Bedingungen kann die Lebensdauer der Messer um 40–50 % verkürzen.
• Qualitätsverlust und Kostenfalle Arbeitszeit Branchenanalysen zeigen, dass rund 65 % der unproduktiven Zeit nach dem Scheren auf das Stapeln und Entgraten entfallen. Übermäßiger Zwischenraum ist der Hauptgrund für ausgeprägte Grate und überrollte Kanten. Mit gratfreien Schnitten durch präzise Zwischenraumeinstellung lässt sich die nachgelagerte Schleifarbeit deutlich reduzieren oder ganz vermeiden – und damit die Personalkosten spürbar senken.
• Energieverbrauch und hydraulische Überlastung Die Scherkraft verhält sich umgekehrt proportional zum Zwischenraum. Ein zu enger Zwischenraum steigert den erforderlichen Pressdruck drastisch und belastet das Hydrauliksystem dauerhaft an der Leistungsgrenze. Das führt nicht nur zu höherem Energiebedarf, sondern beschleunigt auch die Ölaufheizung, den Dichtungsverschleiß und im Extremfall sogar zu bleibenden Verformungen des Maschinenrahmens.
• ROI-Betrachtung: Messbare Einsparungen Die Einführung eines standardisierten Einstellverfahrens für den Zwischenraum bringt sofortigen Return on Investment. Für einen mittelgroßen Stahlverarbeitungsbetrieb kann allein die Optimierung des Zwischenraums – durch weniger vorzeitigen Messerwechsel und reduzierte Nacharbeit – rund 30 % der jährlichen Wartungskosten einsparen.

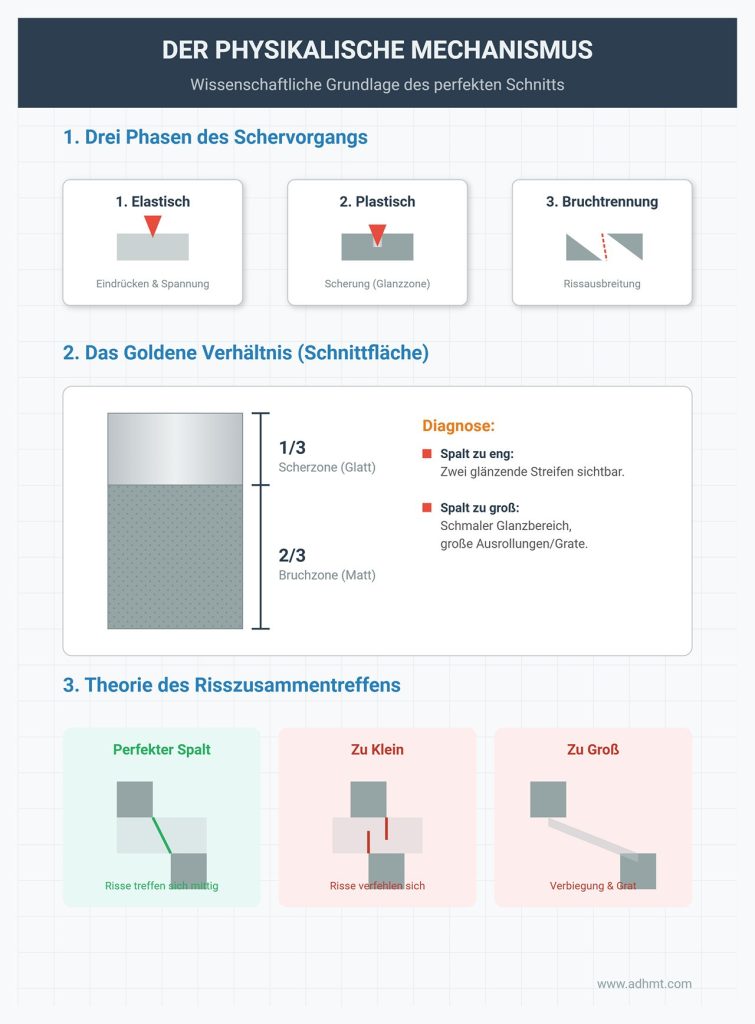

1.2 Der physikalische Mechanismus: Die wissenschaftliche Grundlage des perfekten Schnitts

Um den Schneidspalt korrekt einstellen zu können, muss man zunächst die physikalischen Grundlagen des Scherprozesses verstehen. Ideales Scheren ähnelt nicht dem einfachen „Schneiden“ wie mit einer Schere durch Papier, sondern ist ein kontrollierter Bruchvorgang, der durch gezielten Druck ausgelöst wird. Präzisionsmaschinen wie die Q11K Guillotinen-Schermaschine setzen diese Prinzipien optimal um.

• Drei Phasen des Schervorgangs Jeder präzise Schnitt durchläuft drei mikroskopische Stadien:
  1. Elastische Verformung (Eindrücken): Die obere Klinge drückt in das Material und erzeugt Spannungen.
  2. Plastische Verformung (Scherung): Das Material gibt nach; die Klinge dringt ein und bildet eine glänzende Scherzone.
  3. Bruchtrennung: Die Spannung überschreitet die Belastungsgrenze, und Risse breiten sich blitzartig durch das Material aus.
• Grundprinzip: Theorie des Risszusammentreffens Ziel der Spalteinstellung ist es, das perfekte „Aufeinandertreffen“ der Risse zu erreichen. Beim Scheren erzeugt die obere Klinge einen Riss nach unten, während die untere Klinge einen Riss nach oben treibt.
  • Perfekter Spalt: Die Risse treffen sich exakt in der Mitte der Materialstärke – das Ergebnis ist eine saubere, glatte Schnittkante.
  • Zu klein: Ist der Spalt zu eng, verfehlen sich die Risse von oben und unten. Die Klingen müssen das restliche Material auseinanderreißen – es entstehen raue Bruchflächen und die Schneiden nutzen sich schneller ab.
  • Zu groß: Das Blech verbiegt und dehnt sich, anstatt sauber zu brechen; dies führt zu ausgeprägten Ausrollungen und Rissbereichen. In gravierenden Fällen kann sich das Blech zwischen den Klingen verklemmen und den Betrieb stoppen.
• Das Goldene Verhältnis: Eine visuelle Referenz Präzisionsinstrumente sind nicht immer nötig – die Schnittfläche selbst verrät, ob der Spalt passt. Bei normalem Kohlenstoffstahl weist der ideale Schnittquerschnitt folgendes „goldenes Verhältnis“ auf:
  • 1/3 Scherzone: Glatte, glänzende obere Zone, in der die Klinge eindringt.
  • 2/3 Bruchzone: Matt-graue untere Zone, in der sich die Risse eigenständig ausbreiten.

Wenn Sie zwei deutlich ausgeprägte glänzende Streifen sehen, ist der Spalt zu eng; ist der glänzende Bereich sehr schmal und treten große Ausrollungen auf, deutet dies klar auf einen zu großen Spalt hin.

II. Die Goldene Regel und Materialmatrix: Den Schneidspalt quantifizieren

Sobald die physikalischen Grundlagen des Schervorgangs verstanden sind, liegt die Hauptaufgabe darin, die Theorie in konkrete, praxisgerechte Einstellwerte umzusetzen. Viele Bediener verlassen sich noch immer auf ihr „Gefühl“ oder veraltete Werkseinstellungen – mit entsprechend schwankender Qualität. Ein datenbasiertes, materialspezifisches Spaltmaß ist entscheidend für einen stabilen Prozess.
Zur Unterstützung solcher Präzisionsarbeiten können CNC-gesteuerte Systeme wie die WAD Serie CNC Abkantpresse hilfreiche Ergänzungen in der Produktionslinie bilden.

2.1 Kernformel: Die 7%-Regel und ihre Grenzen

In der Metall-Schneidtechnik gilt ein Abstand von 7 % der Blechdicke als bewährter Richtwert für weichen Stahl. Diese Zahl ist keineswegs zufällig gewählt – sie entspricht jener Spaltbreite, bei der die Bruchlinien typischerweise genau in der Mitte der Materialdicke zusammentreffen.

Grundformel:

Freischnitt = Materialdicke (t) × 0,07

Es ist jedoch entscheidend zu verstehen: Die 7 %-Regel ist ein Ausgangspunkt, keine allgemeingültige Norm. Mit zunehmender oder abnehmender Materialdicke muss ein „Dickenkorrekturfaktor“ berücksichtigt werden, um den Wert situativ anzupassen:

• Dünnblech (< 3 mm): Engere Einstellung (5 %–6 %) Dünne Bleche besitzen geringe Steifigkeit; bleibt der Spalt bei 7 %, drückt das Material oft in den Messerzwischenraum statt sauber getrennt zu werden – mit der Folge von starken Rollkanten oder Graten. Bei Blechen unter 1 mm sollte der Abstand auf etwa 5 % verringert werden, um präzise Schnitte zu erzielen.
• Mittlere Dicke (3 mm–12 mm): Standardbereich (7 %–8 %) In diesem Bereich entfaltet die 7 %-Regel ihr Optimum – sie gewährleistet eine ausgewogene Balance zwischen Schnittqualität und Standzeit der Messer.
• Starkblech (> 12 mm): Lockerere Einstellung (8 %–10 %) Mit wachsender Dicke vergrößert sich die plastische Scherzone, und Risse benötigen mehr Raum für ihre Ausbreitung. Eine Erhöhung des Spalts auf 8–10 % mindert seitliche Spannungen, die sonst Hydrauliksysteme überlasten oder Messerwurzeln gefährden könnten.

2.2 Werkstoffspezifische Anpassungsmatrix (Härte und Dehnbarkeit in Einklang bringen)

Wenn die Materialdicke den Grundwert für den Spalt vorgibt, bestimmen Zugfestigkeit und Dehnbarkeit des Werkstoffs, wie dieser Wert präzise nachjustiert werden sollte. Da verschiedene Materialien sehr unterschiedlich auf Scherkräfte reagieren, ist eine „Werkstoff-Reaktionsmatrix“ hilfreich, um gezielte Anpassungen vorzunehmen:

– Weiche Materialien (Aluminium, Kupfer, Messing): Faltenbildung vermeiden

• Eigenschaften: Niedrige Festigkeit, extrem hohe Dehnbarkeit – verhält sich beim Strecken fast wie Kaugummi.
• Strategie: Spalt deutlich verringern auf 4 %–6 %.
• Begründung: Ein enger Spalt erzwingt einen klaren Bruch durch die Materialstruktur und verhindert, dass sich das Material plastisch zwischen den Messern verformt – was Falten oder Risse verursachen könnte. Beispiel: Beim Schneiden eines 2 mm starken Aluminiumblechs sollte der Abstand auf ca. 0,10 mm (5 %) gesetzt werden, statt der für Kohlenstoffstahl üblichen 0,14 mm.
• Harte Materialien (Edelstahl, hochfester Stahl/AHSS): Ausbrüche vermeiden
  • Eigenschaften: Hohe Zugfestigkeit (600–1400 MPa) mit ausgeprägter Neigung zur Kaltverfestigung.
  • Strategie: Spalt auf 10 %–16 % vergrößern.
  • Logik: Dies entspricht dem bewährten Prinzip „Freischnitt für lange Lebensdauer“. Ist der Spalt zu klein (beispielsweise bei 7%), widerstehen harte Materialien dem Bruch, wodurch die Messer über den gesamten Hub unter hohem Druck entlangkratzen müssen. Dies führt zu zusätzlichen Scherungen und lässt die Schneiden schnell stumpf werden. Bei AHSS sollte man den Schneidspalt je nach Festigkeitsklasse um etwa 2–3 Prozentpunkte pro Stufe erhöhen.
• Spezielle Verbundmaterialien (beschichtet oder Sandwichplatten): Einen ausgewogenen Ansatz wählen
  • Strategie: Richten Sie den Schneidspalt in erster Linie nach dem härteren Kernmaterial aus und erhöhen Sie diesen anschließend um etwa 1–2%. Falls die Beschichtung unversehrt bleiben soll, legen Sie den beschichteten Teil bevorzugt nach unten zur Untermesserseite, um Gratbildung auf der sichtbaren Fläche zu minimieren.

2.3 Interaktives Werkzeug: Schnellreferenztabelle für Schneidspalte [Download]

Um Bediener vor Ort schnelle Entscheidungen ohne Taschenrechner zu ermöglichen, empfiehlt es sich, eine Schnellreferenztabelle basierend auf Blechdicke (Gauge/mm) und Zugfestigkeit zu erstellen. Sie können auch eine praktische Vorlage direkt Herunterladen.

Merkhilfe für die Werkstatt:

> „Weich = enger, stark = weiter.“ – Im Vergleich zu normalem Kohlenstoffstahl gilt: Je weicher das Material, desto kleiner sollte der Schneidspalt sein. Verdoppelt sich die Zugfestigkeit (z. B. von 450 MPa auf 900 MPa), sollte die Spaltbreite um eine Stufe erhöht werden (z. B. von 7% auf 12%).

Beispielaufbau für eine empfohlene Schnellreferenztabelle:

Werkstofftyp	Typische Zugfestigkeit (MPa)	Empfohlener Schneidspalt (%·t)	Spalt für 1 mm Blech	Spalt für 3 mm Blech	Hauptrisiken
Aluminium / Weiches Kupfer	< 200	4%–5%	0,045 mm	0,135 mm	Zu großer Spalt kann zu Fädenbildung und Blockieren führen
Baustahl (Standard)	350–450	6%–8%	0,07 mm	0,21 mm	7% ist ein optimaler Ausgangswert
Edelstahl (304)	600–700	9%–11%	0,10 mm	0,30 mm	Zu niedriger Spalt führt zu Überhitzung und Ausbrüchen an der Kante
Hochfester Stahl (AHSS)	> 900	12%–16%	0,14 mm	0,42 mm	Erhöhter Spalt nötig, um extrem hohe Bruchenergie abzuleiten

Hinweis: Drucken und laminieren Sie diese Tabelle am besten und befestigen Sie sie direkt neben dem Bedienfeld der Schermaschine als zentrale Arbeitshilfe.

III. Diagnose und Fehlerprävention: Detaillierte Analyse der fünf häufigsten Schneidprobleme

Wenn Gleichungen das Leitlicht der Theorie sind, erzählt die Schnittkante die unverfälschte Wahrheit der Praxis. Eine Schermaschine täuscht niemals – jede Spur, die sie auf der Oberfläche eines Werkstücks hinterlässt, offenbart ihren technischen Zustand. Die Kunst, diese „Sprache des Schneidens“ zu verstehen, trennt den durchschnittlichen Bediener vom erfahrenen Techniker. Im Folgenden finden Sie fünf der häufigsten Scherfehler samt der dahinterliegenden diagnostischen Logik. Beherrschen Sie diese, und Sie werden Probleme erkennen, lange bevor sie kritisch werden.

3.1 Fehler Eins: Zu geringer Schneidspalt – Der stille Maschinenkiller

Dies ist der wohl trügerischste Fehler. Schnitte mit zu geringem Spalt wirken spiegelglatt und absolut senkrecht – doch diese vermeintliche „Perfektion“ verkürzt die Lebensdauer Ihrer Maschine drastisch.

• Visuelles Symptom: Doppelschnitt Begutachten Sie den Querschnitt von Reststücken. Ein ordentlicher Schnitt zeigt eine glänzende Scherzone und eine Bruchzone. Erkennen Sie jedoch zwei klar getrennte, helle Bänder, als ob das Blech zweimal geschnitten wurde, ist dies ein sicheres Zeichen für einen zu engen Schneidspalt.
  • Ursache: Bei einem zu kleinen Spalt verbinden sich die oberen und unteren Risslinien nicht. Die Klinge muss den verbleibenden Metallteil gewaltsam abreißen und anschließend erneut ansetzen, wodurch eine zweite Druckspur entsteht.
• Akustischer Hinweis: Dumpfes Knurren Ein normaler Schnitt erzeugt ein kurzes, prägnantes „Klicken“. Hören Sie hingegen ein dumpfes „Tock“ mit tieffrequenter Vibration, oder das Heulen der Hydraulikpumpe unter hoher Belastung, dann pressen die Messer das Material eher, als dass sie es sauber schneiden.
• Folgen: Aufschmierungen und Klingenausbrüche Durch den hohen Druck bei zu geringem Spalt entsteht Reibungswärme zwischen Schneide und Materialflanke. Dies führt zu Aufschmierungen – winzige Metallpartikel haften an der Schneidkante, reißen später jedoch Stücke des Grundmaterials heraus. Bei Edelstahl oder hochfestem Stahl kann diese Belastung zu einem sofortigen Klingenbruch führen.

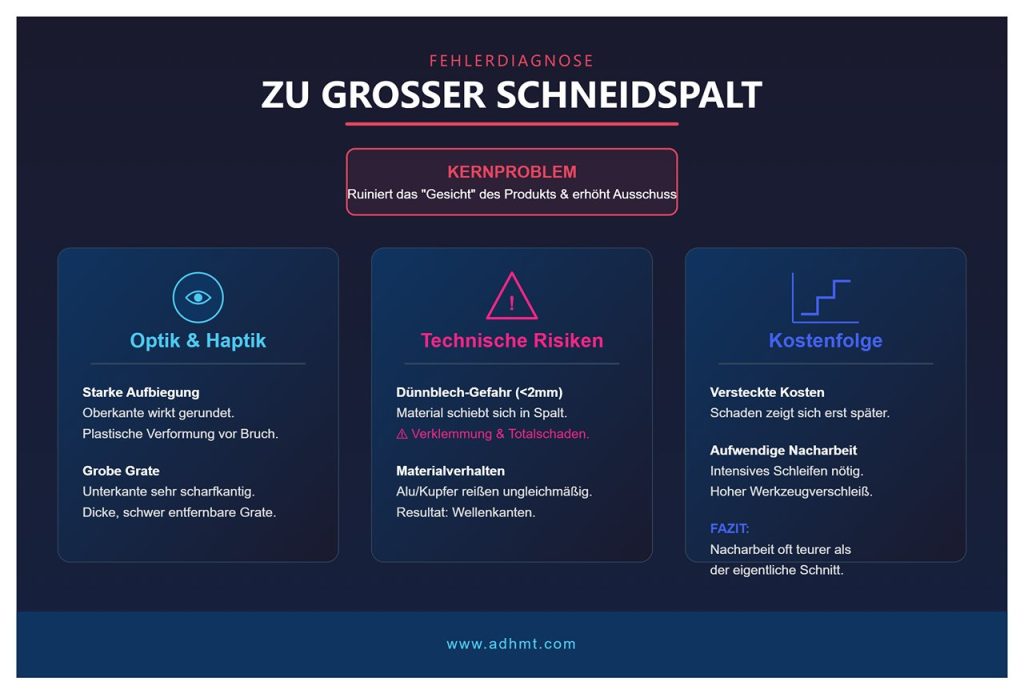

3.2 Fehler Zwei: Zu großer Schneidspalt – Die Qualitätskatastrophe

Ist ein zu enger Spalt eine Gefahr für das „Innenleben“ Ihrer Maschine, ruiniert ein zu weiter Spalt ihr „Gesicht“. Er ist Hauptverursacher für sprunghaft steigende Ausschussquoten.

• Visuelles Symptom: Starke Aufbiegung und grobe Grate Betrachten Sie die Oberkante des Schnittes: Wirkt sie gerundet und das Blech scheint nach unten gebogen (Aufbiegung), hat sich das Material vor dem Bruch übermäßig plastisch verformt. Die Unterkante weist fast immer grobe, dicke Grate auf, deren Entfernung aufwendig ist.
• Formfehler: Blockieren und wellige Schnittkanten
• Dünnblech-Risiko: Bei Blechen unter 2 mm kann ein zu großer Schneidspalt dazu führen, dass sich das Material zwischen die Messer schiebt und verklemmt. Das Ergebnis: Beschädigungen am Blech und am Messer – im schlimmsten Fall mit Totalschaden.
• Wellenkanten: Weiche Werkstoffe wie Aluminium oder Kupfer reißen häufig ungleichmäßig, wodurch sichtbare Wellen entlang der Schnittkante entstehen.
• Folge: Versteckte Kostenexplosion Der wahre Schaden zeigt sich oft erst später: Das Entgraten solcher Schnittkanten erfordert intensives Schleifen und führt zu hohem Werkzeugverschleiß – die Kosten übersteigen die eigentliche Scheroperation oft um ein Vielfaches.

3.3 Fehler Drei: Uneinheitlicher Schneidspalt

Wenn die Schnittkante einen „Qualitätsverlauf“ zeigt, liegt die Ursache häufig nicht in den eingestellten Parametern, sondern im Zustand und der Präzision der Maschine selbst.

• Typisches Symptom: Perfektion an einem Ende, Katastrophe am anderen

Beim Schneiden eines ganzen Blechs ist die linke Seite sauber und glatt, während rechts starke Grate entstehen oder der Schnitt teilweise gar nicht durchdringt („Messerversagen“). Manchmal bleibt der Mittelbereich ungeschnitten, obwohl beide Enden gut aussehen.

• Mechanische Grundursachen

Das ist selten ein Bedienfehler – meist sendet die Maschine hier ein ernstes Warnsignal:

• Verformung des Messerhalters: Dauerhafte Überlastung im Mittelbereich kann den oberen Messerträger allmählich durchbiegen.
• Verschleiß an Führungen oder Lagern: Abgenutzte Führungen erzeugen Spiel, sodass der Messerträger während des Hubs verkantet oder schwankt.
• Falsche Anzugsreihenfolge: Werden die Schrauben der Messer nicht von innen nach außen oder im Kreuzmuster angezogen, kann sich die Klinge durch ungleichmäßige Spannungen verwinden.

3.4 Fehler Vier: Messerausbrüche / Brüche

Viele Betriebe schieben Messerabbrüche reflexartig auf „schlechten Stahl“. In Wirklichkeit entstehen rund 70 % aller Brüche durch unsachgemäßen Einsatz.

• Ursache 1: Hartes Material + minimaler Schneidspalt = explosive Spannung

Beim Schneiden von ultrahochfestem Stahl (AHSS) oder dicken Edelstahlplatten mit einem für Baustahl gedachten Schneidspalt (z. B. 7 %) wird die Messerschneide extremem, dreiaxialem Druck ausgesetzt. Harte Materialien verformen sich kaum plastisch, wodurch Spannungen nicht abgebaut werden können – das Messer bricht schließlich spröde wie Glas.

• Ursache 2: Falsche Materialpaarung

Die Verwendung sehr harter, aber spröder Werkzeugstähle (z. B. D2 oder Cr12MoV) für dicke Bleche oder schlagintensive Werkstoffe erhöht die Gefahr eines Messerbruchs erheblich.

• Vorbeugungsstrategie Bei harten Materialien stets den Spalt vergrößern (auf 10–15 %), um Spannungen gezielt „freizusetzen“. Wählen Sie Klingenmaterialien mit höherer Schlagzähigkeit, wie etwa H13 oder modifizierte Matrixstähle. Merke: Bei hartem Werkstoff ist der Spalt die Lebensversicherung der Klinge.

3.5 Fehler Fünf: Materialverdrehung / -wölbung / -krümmung

Dies zählt zu den am häufigsten falsch diagnostizierten Schneidfehlern. Wenn ein langer Streifen wie eine Spirale verdreht herauskommt, verbringen viele Bediener unnötig Zeit damit, hektisch den Spalt nachzujustieren – ohne jegliche Verbesserung.

• Wichtige Unterscheidung: Hier geht es um den Spanwinkel Der Spalt beeinflusst vor allem die Schnittkantenqualität (Gratbildung, Rechtwinkligkeit), während der Spanwinkel maßgeblich die Gesamtform des geschnittenen Materials bestimmt.
  • Verdrehung: Entsteht meist durch einen zu großen Spanwinkel.
  • Wölbung/Krümmung: Folgt in der Regel aus einer Kombination von innerer Spannungsfreisetzung und unzureichendem Niederhaltdruck.
• Sekundäre Auswirkung des Spalts: Auch wenn der Spanwinkel der Hauptverursacher ist, kann ein zu großer Spalt die Verdrehung verstärken. Große Abstände ermöglichen es dem Material, sich vor der Trennung stärker zu biegen und zu dehnen, wodurch mehr Restspannung entsteht – die sich beim Freisetzen in noch stärkeren Verformungen äußert.
• Korrekturvorgehen: Bei Verdrehungen zunächst den Spanwinkel verringern (sofern die Maschine dies zulässt), danach den Niederhaltdruck erhöhen und erst anschließend den Spalt fein auf die straffere Seite (5–6 %) einstellen, um einen sauberen Schnitt zu erzielen und Spannungsaufbau zu minimieren.

IV. Praxisleitfaden zur Einstellung: Die 5-Schritte-Methode für Präzision

Das Wissen um den „richtigen Spaltwert“ ist nur die halbe Miete – die präzise Umsetzung dieses theoretischen Wertes an einer tonnenschweren Maschine ist die wahre Herausforderung für Techniker. Viele Schneidfehler entstehen nicht durch falsche Berechnungen, sondern durch unsaubere oder unachtsame Einstellarbeiten. Dieser Leitfaden bricht die industrielle „5-Schritte-Einstellmethode“ in praxisgerechte Anweisungen herunter, um Bedienfehler an der Wurzel zu vermeiden. Bei der Maschinenkalibrierung kann eine präzise Abkantpresse helfen, konsistente Ergebnisse zu erzielen.

4.1 Vorbereitungsphase: Sicherheit & Sauberkeit (LOTO-Verfahren)

Bevor Sie auch nur eine Schraube anfassen, stellen Sie sicher, dass der Arbeitsplatz absolut sicher und makellos sauber ist. Die Einstellung des Spalts erfolgt im Bereich von Bruchteilen eines Millimeters – selbst kleinste Verunreinigungen oder unerwartete hydraulische Bewegungen können aus Präzisionsarbeit ein Desaster machen.

Sicherheitsregel: Konsequente Einhaltung der LOTO-Verfahren

Gehen Sie kein Risiko ein – führen Sie stets alle Lockout/Tagout-Maßnahmen vollständig durch:

• Physische Trennung: Schalten Sie die Hauptstromzufuhr ab und sichern Sie den Trennschalter mit einem Vorhängeschloss. Bei hydraulischen Scheren vergewissern Sie sich, dass das System vollständig drucklos ist, um zu verhindern, dass der obere Messerbalken unerwartet durch Schwerkraft oder Restdruck absinkt.
• Deutliche Kennzeichnung: Bringen Sie ein Warnschild an, das den Namen, das Foto und das Datum des Bedieners enthält sowie den Hinweis „Wartung – Nicht einschalten“. Nur die Person, die das Schild angebracht hat, darf es auch wieder entfernen – selbst ein Werkstattleiter darf diese Sicherheitsmaßnahme nicht umgehen.

Sauberkeits-Check vorab: Die Präzisionskiller entfernen

• Mikroskopische Reinigung: Säubern Sie die Auflagefläche des Messers, Vertiefungen für Schrauben und Nuten für Distanzplatten mit einem fusselfreien Industrietuch und geeignetem Reinigungsmittel, um sämtliche Ölablagerungen und Metallpartikel zu entfernen. Schon ein winziges Stahlteil von nur 0,05 mm Größe zwischen Messerauflage und Distanzplatte kann den lokalen Spalt verfälschen und zu Absplitterungen auf einer Seite führen.
• Klingenprüfung: Fahren Sie mit der Fingerspitze oder einer Lupe entlang der gesamten Schneide. Entdecken Sie Kerben oder festgeschmolzene Metallpartikel, beheben Sie diese zuerst mit einem Abziehstein. Eine Spalteinstellung mit beschädigter Klinge ist wie ein Bau auf instabilem Fundament – zum Scheitern verurteilt.

Werkzeugkalibrierung: Die Fühllehre richtig beherrschen

Während Messuhren exakte Werte liefern können, ist in der Werkstatt eine hochwertige Fühllehre oft die schnellere und praktischere Lösung.

• Auswahlhinweis: Bereiten Sie zwei Fühllehre-Blätter vor – eines exakt mit dem Zielspaltmaß und eines für die Toleranzkontrolle. Wenn das Zielmaß beispielsweise 0,20 mm beträgt, sollten 0,20 mm (Go-Lehre) und 0,25 mm (No-Go-Lehre) verfügbar sein.
• Gefühlskalibrierung: Eine korrekt eingesetzte Fühllehre sollte mit leichtem Widerstand einschiebbar sein, aber niemals klemmen. Gleitet sie mühelos hindurch, ist der Spalt zu groß; muss sie mit Kraft gedrückt werden, ist der Spalt zu eng.

4.2 Messung & Einstellung: Vom Groben zum Feinen

Die Einstellung erfolgt nach einem klaren Ablauf: „Global auf Null setzen -> Dreipunktmessung -> Mechanische Umsetzung -> Parallelitätsprüfung“.

Schritt 1 – Nullstellung

Bei Tafelscheren senken Sie den oberen Messerbalken bis zum „unteren Totpunkt“. An diesem Punkt sollten oberes und unteres Messer theoretisch keinen Spalt oder lediglich einen definierten Sicherheits-Mikrospalt (z. B. 0,05 mm) haben. Richten Sie die Digitalanzeige oder die Skalenablesung so aus, dass die physische Position mit dem Display übereinstimmt. Bei Schwingschnittmaschinen konzentrieren Sie sich auf den Schnittpunkt der Messer und stellen sicher, dass der Messerhalter bis zum mechanischen Anschlag abgesenkt wird.

Schritt 2 – Dreipunktmessung (Links–Mitte–Rechts)

Messen Sie niemals nur an einer Stelle und gehen Sie davon aus, dass das Ergebnis für die gesamte Länge gilt. Durch Eigengewicht verursachte Durchbiegung oder Verschleiß an den Führungen führen oft dazu, dass die Mitte zu locker ist, während beide Enden zu stramm liegen – oder umgekehrt.

• Ausführungsstandard: Führen Sie die Spaltmessung unter dem linken Hydraulikzylinder, entlang der Mittellinie der Maschine und unter dem rechten Hydraulikzylinder durch – dies sind die drei entscheidenden Kontrollpunkte.
• Parallelitätstoleranz: Idealerweise sollte die maximale Abweichung zwischen diesen drei Messpunkten innerhalb von ±0,03 mm liegen. Ist die Differenz größer, muss zunächst die Parallelität über Ausgleichsbleche der Führungen oder Einstellungen am Messersitz korrigiert werden; eine bloße Anpassung des Messerabstands beseitigt die eigentliche Ursache nicht.

Schritt 3 – Einstellvorgang (Push-Pull-Technik)

Die meisten Schermaschinen verwenden ein sogenanntes „Push-Pull-Schrauben“-System für Feineinstellungen. Maßgeblich ist dabei, beide Seiten absolut symmetrisch zu betätigen, um Präzision sicherzustellen.

• Logik beim Anziehen und Lösen: Lösen Sie immer zuerst die Sicherungsschrauben, bevor Sie mit den Einstellschrauben feinjustieren. Befolgen Sie das Prinzip „kleine Schritte, häufiger wiederholt“ – drehen Sie keine Schraube mehr als eine Viertelumdrehung auf einmal.
• Haptisches Feedback: Beim Drehen der Einstellschrauben sollte eine gleichmäßige, fließende Gegenkraft spürbar sein. Wenn die Bewegung rau oder wechselnd leicht und schwer verläuft, können Gewinde verrostet oder verkantet sein. Stoppen Sie sofort und reinigen Sie die Bauteile – erzwungenes Drehen führt zu unzuverlässigen Einstellwerten.

Schritt 4 – Überprüfung der Parallelität

• Fühlerlehren-Schiebetest: Führen Sie eine Fühlerlehre in den Messerzwischenraum ein und ziehen Sie sie horizontal von der linken bis zur rechten Seite durch. Der Widerstand sollte über die gesamte Länge gleichmäßig bleiben. Wenn er plötzlich abnimmt oder sich das Blatt verklemmt, deutet dies darauf hin, dass der Messerträger verzogen ist oder das Messer selbst außerhalb der Ebenheitstoleranz liegt.
• A4-Papiertest: Eine traditionelle, aber äußerst wirkungsvolle Methode. Verwenden Sie ein 80 g-A4-Blatt und schneiden Sie über die gesamte Messerlänge. Untersuchen Sie die Schnittkante – ist sie gleichmäßig und sauber, stimmt der Spalt. Wird das Papier an einer Stelle gefaltet oder gerissen statt geschnitten, weist dies auf einen zu großen Spalt hin.

4.3 Prüfung und Validierung: Analyse des Probeschnitts

Instrumentelle Messungen liefern eine theoretische Bestätigung, doch die eigentliche Bewährungsprobe ist der reale Materialschnitt. Die Schermaschine irrt nie – die Qualität der Schnittfläche ist ihr klares Geständnis.

Strategie für Probeschnitte: Ausschussmaterial zur optimalen Einstellung nutzen Führen Sie Tests niemals mit wertvollem Produktionsmaterial durch. Wählen Sie vielmehr Ausschussstücke, die in Materialart und Dicke exakt dem Produktionslos entsprechen. Schneiden Sie schmale Streifen von etwa 50 mm Breite – diese zeigen am deutlichsten Verdrehungen und die Qualität der Schnittfläche.

Analyse der Schnittfläche: Die „drei Zonen“ verstehen Betrachten Sie das geschnittene Muster aufmerksam – der Querschnitt verrät präzise, ob der Abstand zwischen den Schneiden optimal eingestellt ist.

1. Überrollzone: Befindet sich am oberen Rand des Schnitts. Optimal ist sie glatt und sehr klein (≤5 % der Materialdicke). Ein stark ausgeprägter, nach unten gezogener Überrollbereich weist auf zu großen Schneidspalt hin.
2. Schneidzone: Direkt unter der Überrollzone, sollte sie flach und glänzend erscheinen. Ideal ist ein Anteil von etwa einem Drittel der Blechdicke.

• Achtung: Erscheinen zwei glänzende Streifen, getrennt durch eine matte Linie, liegt ein „Doppelschnitt“ vor – ein eindeutiges Zeichen für zu engen Schneidspalt.

3. Bruchzone: Der raue, graue Bereich am unteren Rand. Unter optimalen Bedingungen geht er fließend aus der Schneidzone hervor.

Feinabstimmungs-Schleife

• Gratprüfung: Fahren Sie mit der Fingerkuppe entlang der unteren Schnittkante. Idealerweise sind die Grate sehr klein und nach unten gebogen (Höhe < 0,1 mm). Lange, stumpfe Grate oder Grate sowohl an der Ober- als auch an der Unterkante deuten auf übermäßigen Schneidspalt oder eine stumpfe Klinge hin.
• Endkorrektur: Nehmen Sie Anpassungen basierend auf den Probeschnitt-Ergebnissen vor, wobei jede Änderung etwa 0,05 mm nicht überschreiten sollte. Ziehen Sie anschließend alle Schrauben fest und führen Sie einen weiteren Testschnitt durch, bis das Abschnittsprofil das ideale „goldene Verhältnis“ der Zonen zeigt.

Denken Sie daran: Die präzise Einstellung des Schneidspalts ist keine einmalige Angelegenheit – sie erfordert eine kontinuierliche Vorgehensweise. Wer einen wiederkehrenden Zyklus aus Messen, Anpassen, Testen und Analysieren etabliert, verlässt die Rolle des reinen Bedieners und entwickelt sich zum echten Meister der Schnittqualität.

Haben Sie technische Fragen oder wünschen Sie eine individuelle Beratung? Unser Kontakt steht Ihnen jederzeit offen.

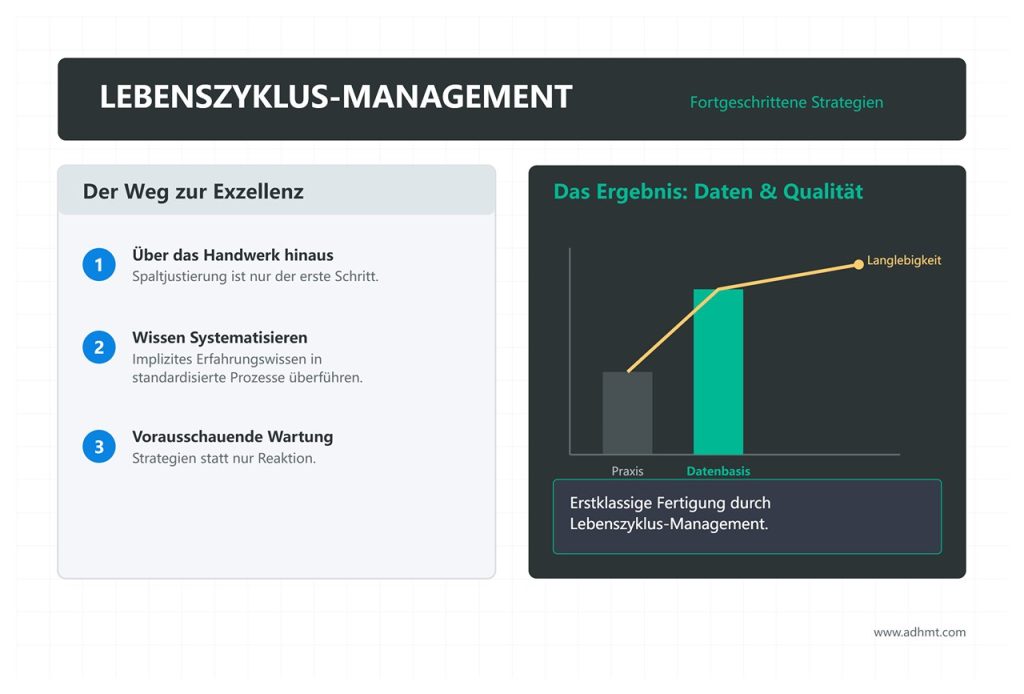

V. Fortgeschrittene Strategien: Wartung, Langlebigkeit und Standardisierung

Das Beherrschen der physischen Mechanismen und der praktischen Schritte zur Spaltjustierung ist lediglich der erste Schritt zu herausragender Schneidleistung. Der Unterschied zwischen werkstatttypischer Praxis und erstklassiger Fertigung liegt in der Fähigkeit, implizites Erfahrungswissen in vorausschauende Wartungsstrategien und standardisierte Managementsysteme zu überführen. In diesem Kapitel erweitern wir den Blick vom Feintuning einer einzelnen Maschine auf das komplette Lebenszyklus-Management von Anlagen – und zeigen, wie datenbasierte Entscheidungen die Lebensdauer der Klingen verlängern und dabei jeden Schnitt auf globalem Qualitätsniveau sichern. Für präzise Ergebnisse lohnt es sich auch, moderne Maschinen wie die Abkantpresse oder spezialisierte Schneidanlagen begleitend einzusetzen.

5.1 Vorausschauende Wartung: Weg vom „Feuerlöscher“-Ansatz

Traditionelle Instandhaltung folgt häufig einem „Bis-es-bricht“-Prinzip – es wird erst repariert, wenn ein Totalausfall vorliegt. In der präzisen Blechschneidtechnik ist dies inakzeptabel. Sind Messer erst einmal vollständig abgestumpft oder beschädigt, führt das nicht nur zu Stillstandzeiten, sondern auch zu erheblichen Materialverlusten. Die zeitgemäße Lösung ist eine vorausschauende Instandhaltung, die auf kontinuierlicher Zustandsüberwachung beruht.

Messerwenden und Schleifintervalle: Vom Erfahrungswert zur datenbasierten Steuerung Die Lebensdauer eines Messers bemisst sich nicht nach Zeit, sondern nach der Anzahl präziser Schnitte und dem messbaren Rückgang der Schnittqualität.

• Frühwarnsignale erkennen: Warten Sie nicht, bis sich Grate zu sägezahnartigen Strukturen entwickeln, bevor Sie die Produktion stoppen. Überwachen Sie diese drei quantifizierbaren Kennzahlen, um rechtzeitig Messerwenden oder Nachschleifen auszulösen:
  • Veränderung im Schnittbild: Die Grathöhe überschreitet 0,1 mm oder das Verhältnis der Scherzone sinkt vom Idealwert von 30 % auf unter 20 %.
  • Lastüberwachung: Bei Maschinen mit Stromsensor weist ein Anstieg der Spitzenstromaufnahme um 15–20 % unter identischen Schneidbedingungen auf stumpfe Messer hin.
  • Akustisches Profil: Änderung vom klaren „Klack“ zu einem dumpfen „Plopp“ oder Auftreten eines scharf-hochfrequenten Pfeiftons.
• Wissenschaftlich fundierte Schleifstrategie:
  • Vier-Kanten-Nutzung: Nutzen Sie bei rechteckigen Messern konsequent alle vier Schneidkanten (je zwei pro Seite). Dokumentieren Sie jeden Wechseltermin genau – so lässt sich die Gesamtnutzungsdauer im Vergleich zur einseitigen Verwendung auf das Drei- bis Vierfache verlängern.
  • Schleiftiefen-Grenzwert: Viele Betriebe entfernen fälschlicherweise nur 0,1 mm, um „Material zu sparen“. Empfohlen werden jedoch mindestens 0,25–0,38 mm, um mikroskopisch feine Risse unterhalb der Oberfläche zu beseitigen, die durch Ermüdung entstanden sind. Zu geringes Abtragen wirkt zwar kostenschonend, hinterlässt jedoch versteckte Schäden, die beim erneuten Einsatz zu vorzeitigem Schneidkantenbruch führen.

Schnittspaltkompensation: Präzisionserhalt nach dem Messerschliff Ein oft unterschätztes Problem – das Schleifen verändert die Geometrie des Schnittspalts.

• Physikalischer Hintergrund: Nach dem Nachschleifen verringert sich die Materialstärke der Messer. Ohne Ausgleichsmaßnahme vergrößert sich beim Wiedereinbau der tatsächliche vertikale Abstand zwischen Ober- und Untermesser automatisch. Wird beispielsweise an jedem Messer 0,5 mm abgetragen, verwandelt sich ein ursprünglich eingestellter Spalt von 0,3 mm in 1,3 mm – mit gravierenden Folgen für die Schnittqualität.
• Ausgleichsmethoden:
  • Manuelle Maschinen: Platzieren Sie Präzisionsausgleichsbleche hinter den Messern. Deren Stärke sollte exakt der beim Schleifen abgetragenen Materialmenge entsprechen.
• CNC-Maschinen: Nutzen Sie die Funktion „Werkzeugversatz“ des Systems. Geben Sie den gemessenen Abnutzungswert der Klinge ein; das System passt automatisch die Koordinaten des Hinteranschlags und des Messerhalters an – wirksam jedoch nur bei Maschinen mit automatischer Klingenausrichtung wie der WAD Serie CNC Abkantpresse oder der WC67E Serie NC-Abkantpresse.

Schmierstoffmanagement: Der oft unterschätzte Faktor für konstanten Klingenspalt Selbst perfekt eingestellte Spaltmaße sind wirkungslos ohne eine angemessene Schmierung. Trockene Führungen erhöhen die Reibung ungleichmäßig während des Messerabsturzes, was zu einer leichten Schrägstellung und damit zu einer Beeinträchtigung der Parallelität führt. Bei Hochleistungsscheren empfiehlt sich die Verwendung eines Lithium-basierten Verbundfetts mit Molybdändisulfid (MoS₂). Zusätzlich ist der Druck in der automatischen Schmierpumpe zu jeder Schicht zu überprüfen.

5.2 Einführung unternehmensweiter Standardarbeitsanweisungen (SOP)

Um die Abhängigkeit vom persönlichen Erfahrungswissen erfahrener Bediener zu überwinden, sollten Unternehmen bewährte Verfahren in Standardarbeitsanweisungen (SOPs) festhalten und ein reproduzierbares Qualitätssystem etablieren. Maschinen wie die Hydraulische Schermaschine profitieren besonders von konsistenten SOPs.

Dokumentation: Aus „Expertenintuition“ digitale Unternehmenswerte machen

Jede erfolgreiche Serie von Scherparametern sollte als digitales Firmenvermögen betrachtet werden. Legen Sie ein Archiv mit „Besten Spalteinstellungen“ an, das folgende Schlüsselfelder enthält:

• Materialprofil: Sorte (z. B. DP780), Dicke und gemessene Zugfestigkeit.
• Parametersatz: Spaltmaß (mm), Spaltprozentsatz (%) und Scherwinkel (°).
• Qualitätsnachweis: Hochauflösende Bilder der geschnittenen Kante sowie Daten zur Gratbildungshöhe für jeden Parametersatz beifügen.
• Schnellzugriff: Häufig verwendete Materialparameter vorab im CNC-System als „Rezeptnummern“ speichern, sodass Bediener sie per QR‑Code oder Codeeingabe sofort abrufen können.

Checkliste für den Wechsel: Vermeidung von Kreuzkontamination und Parameterabweichungen

Beim Wechsel von Kohlenstoffstahl zu Edelstahl (oder umgekehrt) ist eine strikt eingehaltene Umrüstsequenz zu befolgen:

1. LOTO‑Sperre: Stromzufuhr stets unterbrechen und Druck ablassen.
2. Reinigen und Spülen: Alle Späne aus Kohlenstoffstahl gründlich aus dem Messerbett und der Umgebung entfernen. Selbst mikroskopische Kohlenstoffpartikel, die in Edelstahloberflächen eingepresst werden, können später gravierende Rostflecken verursachen.
3. Parameterneu­einstellung: Niemals die Spaltwerte der vorherigen Charge wiederverwenden. Beispielsweise kann ein 3 mm Kohlenstoffstahlblech 0,21 mm Spalt erfordern, während Edelstahl gleicher Dicke 0,33 mm benötigen könnte.
4. Dreifachprüfung des ersten Werkstücks: Befolgen Sie den Zyklus „Anpassen – Testen – Inspizieren“ und stellen Sie sicher, dass die Parallelität innerhalb von ±0,03 mm liegt, bevor Sie mit der Serienproduktion beginnen.

Schulungssystem: Entwicklung von diagnostischem Hörvermögen und visueller Erkennungskompetenz

Da Menschen die SOPs (Standardarbeitsanweisungen) ausführen, sollte die Schulung über reines „Knopfdrücken“ hinausgehen und gezielt sensorische Fähigkeiten zur Fehlerdiagnose entwickeln:

• Hörtraining: Zeichnen Sie Scherengeräusche unter verschiedenen Bedingungen auf (klarer Klang bei normalem Zustand, dumpf bei stumpfer Klinge, sprödes Knacken bei Ausbrüchen), um die akustische Sensibilität der Bediener zu schärfen.
• Visueller Atlas: Erstellen Sie ein „Referenzhandbuch für Schnittkantenfehler“ mit Fotos typischer Defekte—wie doppelte Glanzbänder (Freischnitt zu gering), ausgeprägte Rollkanten (Freischnitt zu groß) oder gezackte Schnittlinien (Klingenausbrüche)—und platzieren Sie es direkt neben den Maschinen, sodass Bediener schnell vergleichen können.

5.3 Branchenstandards und Konformität

In der modernen Fertigung beeinflusst der korrekte Klingenschnittspalt mehr als nur das Erscheinungsbild—er ist entscheidend für die Einhaltung internationaler Sicherheits- und Qualitätsnormen.

ISO 16630: Der globale Maßstab für die Qualität von Schnittkanten

Für hochfeste Stähle (AHSS), wie sie häufig im Automobilbau eingesetzt werden, definiert die ISO 16630 den Begriff Hole Expansion Ratio (HER).

• Wesentliche Erkenntnis: Die Einstellung des Schnittspalts wirkt sich direkt auf die HER-Werte aus. Ein falscher Spalt kann zu übermäßiger Kaltverfestigung oder zu Mikrorissen an der Schnittkante führen, was das Material bei nachfolgenden Umformprozessen anfällig für Kantenbrüche macht.
• Konformitätsstrategie: Bei AHSS-Materialien konsequent einen größeren Schnittspalt anwenden—typischerweise 10 % bis 16 %—um die Kantenqualität zu optimieren und die Anforderungen der OEMs hinsichtlich der Empfindlichkeit für Kantenrisse zu erfüllen.

Präzise Rückverfolgbarkeit in der Automobil- und Luftfahrtindustrie

Innerhalb der Rahmenwerke AS9100 (Luftfahrt) und IATF 16949 (Automobil) ist das Scheren längst kein isolierter Prozess mehr.

• Vollständige Prozessrückverfolgbarkeit: Für jede Charge sind die Scherparameter wie Schnittspalt, Seriennummern der Klingen und Bediener-IDs zu dokumentieren.
• Zerstörungsfreie Prüfung (NDT): Bei kritischen Luftfahrtkomponenten müssen selbst die geschnittenen Kanten unter Umständen einem Eindringverfahren (PT) unterzogen werden, um sicherzustellen, dass keine Mikrorisse vorhanden sind—nur eine präzise Kontrolle des Schnittspalts gewährleistet, diese Prüfungen zuverlässig zu bestehen.

Durch eine integrierte Strategie aus vorausschauender Instandhaltung, standardisierten Arbeitsabläufen und konsequentem Compliance‑Management lässt sich die Scherwerkstatt von einem reinen Kostenfaktor in einen echten Wettbewerbsvorteil verwandeln – in eine Einheit, die dauerhaft hochwertige Ergebnisse liefert. Denken Sie daran: Jede präzise eingestellte Schneidspaltkorrektur steigert unmittelbar sowohl den Ruf Ihres Unternehmens als auch dessen Wirtschaftlichkeit.

VI. Ressourcen und Werkzeugsammlungen

Theorie erfüllt ihren Zweck erst dann, wenn sie in die Praxis überführt wird. Damit Sie die zuvor beschriebenen physikalischen Zusammenhänge unmittelbar in produktive Abläufe auf dem Shopfloor umsetzen können, bündelt dieses Kapitel erprobte Fehlersuch‑Checklisten, häufig gestellte Fragen und digitale Unterstützungswerkzeuge. Diese Ressourcen dienen nicht nur als Nachschlagewerke, sondern bilden die Grundlage für einen standardisierten, reproduzierbaren Scherprozess. Für Anwender von Spezialmaschinen wie der Q11K Guillotinen-Schermaschine bieten diese Werkzeuge zusätzlichen Nutzen.

6.1 Schnellreferenz – Fehlerdiagnosekarte (Symptom–Ursache–Maßnahme)

Wenn im Produktionsbetrieb Qualitätsprobleme beim Schneiden auftreten, vermeiden Sie reines Ausprobieren. Drucken und laminieren Sie die folgende Tabelle, und platzieren Sie sie gut sichtbar am Bedienpult der Schermaschine als „Erste‑Hilfe‑Leitfaden“ für das Bedienpersonal. Die Karte folgt einer klaren Dreischritt‑Logik – Symptom, Grundursache und Korrekturmaßnahme – und soll die Diagnosedauer von Stunden auf wenige Minuten reduzieren.

No.	Visuelles/Akustisches Symptom	Wahrscheinliche Hauptursache	Schnelle Korrekturstrategie
01	Schnittkante zeigt zwei „glänzende Bänder“ (Double Burnish / Sekundärschnitt)	Spiel zu gering. Die Risse laufen nicht zusammen, wodurch die Klinge zu einem erzwungenen zweiten Schnitt ansetzt.	Spiel schrittweise um 0,05–0,10 mm erhöhen, bis nur noch ein einzelnes, sauberes Glanzband sichtbar ist.
02	Starker Abrundungswulst oben + kräftiger Grat unten	Spiel zu groß. Das Material wird gedehnt und gebogen statt sauber abgeschert.	Spiel schrittweise verringern. Wenn bereits im Normbereich und Problem bleibt bestehen: Klingen auf starke Abstumpfung prüfen.
03	Ein Schnittende perfekt, das andere stark vergratet	Messerbalken nicht parallel. Verschleiß an Führungen oder asynchrone Hydraulikzylinder links/rechts.	Drei-Punkte-Messung durchführen; Links/Rechts‑Schrauben oder Stützplatte justieren, bis der Längenfehler innerhalb ±0,03 mm liegt.
04	Schnittgeräusch dumpf, Maschine „stöhnt“	Spiel zu gering / Schmierungsfehler. Reibung weit über dem erforderlichen Scherwiderstand.	Spiel erhöhen; Schmierleitungen der Führungen auf Verstopfung prüfen; Hydrauliköltemperatur beobachten.
05	Klingenausbrüche beim Schneiden harter Werkstoffe	Spiel zu gering + Spannungs­konzentration. Keine ausreichende Energiefreisetzung beim Bruch harter Materialien.	Bei AHSS/Edelstahl Spiel um 10–15% erhöhen; auf hochzähe Klingen (z. B. H13) wechseln.
06	Dünnblech zeigt wellige Schnittkante	Spiel zu groß. Geringe Steifigkeit führt im weiten Spalt zu seitlichem Ausknicken.	Spiel deutlich auf 4–6% der Blechdicke reduzieren; Anpressdruck des Niederhalters prüfen.
07	Material verklemmt im Klingenspalt	Spiel extrem groß / Messerbalken fehljustiert.	Sofort abschalten (LOTO). Späne entfernen, prüfen, ob Klingenhalteschrauben locker sind und den Messerbalken verschoben haben.
08	Schmaler Streifen verdrillt sich stark	Zu großer Spanwinkel (Hauptursache). Großes Spiel verstärkt den Effekt zusätzlich.	Spanwinkel reduzieren; Spiel leicht verringern; Niederhalterdruck erhöhen.

6.2 Häufig gestellte Fragen (FAQ)

In der Praxis sorgen bestimmte „Graubereiche“ selbst bei erfahrenen Technikern immer wieder für Diskussionen. Nachfolgend finden Sie fundierte Antworten auf die drei am häufigsten gestellten und am kontroversesten diskutierten Fragen.

F1: „Kann ich für unterschiedliche Chargen desselben Materials exakt dieselbe Spiel­einstellung verwenden?“

A: Grundsätzlich ja – doch Vorsicht vor der „Toleranzfalle“. Walzbleche unterliegen Dickentoleranzen, meist im Bereich von ±5%.

• Szenario-Simulation: Angenommen, die nominelle Blechstärke beträgt 3,0 mm und die eingestellte Schneidspaltweite liegt bei 0,21 mm (7%). Misst ein neuer Fertigungslos jedoch 2,85 mm, steigt das tatsächliche Spaltverhältnis auf 7,4 % (lockerer); bei einer Stärke von 3,15 mm sinkt es auf 6,7 % (enger).
• Betriebs­empfehlung: Bei herkömmlichem Kohlenstoffstahl sind solche geringfügigen Schwankungen in der Regel unproblematisch. Bei Präzisionsblechen oder hochfesten Stählen sollten Sie jedoch bei jedem Wechsel der Coils oder Chargen einen Erstschnitt-Test durchführen. Falls die Schnittqualität der Querschnitte nachlässt, passen Sie die Einstellungen anhand der tatsächlichen Blechdicke fein an.

F2: „Sollte ich zuerst den vertikalen oder den horizontalen Schneidspalt einstellen? Spielt die Reihenfolge eine Rolle?“

A: Es gibt eine feste Reihenfolge – zuerst vertikal, dann horizontal.

• Vertikaler Überlapp: Dies ist der Betrag, um den das obere Messer das untere am tiefsten Punkt seines Arbeits­hubs überlappt. Er bestimmt, ob der Schnitt das Material überhaupt bricht.
• Horizontaler Schneidspalt: Dies ist der seitliche Abstand zwischen den Messern und er beeinflusst maßgeblich die Schnittsauberkeit.
• Logik: Ist der vertikale Überlapp unzureichend (z. B. weil die Klinge kürzer geworden ist und nicht nachjustiert wurde), kann das Material gar nicht getrennt werden – horizontale Anpassungen wären dann wirkungslos. Stellen Sie zunächst den Hubweg oder setzen Sie Distanzbleche ein, um das Sollmaß zu erreichen (typischerweise 0,5–1,0× der Materialstärke), und optimieren Sie erst danach den horizontalen Schneidspalt.

F3: „Woran erkenne ich bei nachlassender Schnittqualität, ob die Klinge stumpf ist oder der Schneidspalt sich verändert hat?“

A: Nutzen Sie die „dreidimensionale Diagnose“-Methode. Dieses klassische Werkstatt­problem lässt sich schnell eingrenzen, wenn man die Schnittmerkmale systematisch überprüft:

1. Kontrolle des Glanzbandes:

• Ist das Glanzband noch erkennbar, zeigt aber Doppel­linien oder Kantenauflauf, deutet dies meist auf ein Spaltproblem hin.
• Ist das Glanzband nahezu verschwunden und die Schnittfläche wirkt rau, gräulich und eingerissen, mit eingerollten Graten an beiden Kanten – dies ist ein typisches Zeichen für eine stumpfe Klinge.

1. Geräuschanalyse: Falscher Schneidspalt geht oft mit einem dumpfen Schlaggeräusch oder „Aufprall“-Ton einher; eine stumpfe Klinge erzeugt einen anhaltenden, hochfrequenten Reißton, ähnlich dem Geräusch reißenden Stoffes.
2. Endgültiger Test: Drehen Sie die Klinge auf eine unbenutzte Schneidkante. Verschwindet das Problem, war die Klinge stumpf; bleibt es bestehen, messen Sie den Schneidspalt sofort mit einer Fühlerlehre.

6.3 Empfohlene digitale Hilfsmittel

Im heutigen daten­getriebenen Umfeld reicht allein die „Meistererfahrung“ nicht mehr aus, um eine schlanke Fertigung zu gewährleisten. Die folgenden Werkzeuge helfen, das Management der Schneidspalte von einer Kunst zu einer exakten Wissenschaft zu entwickeln.

1. Online-Rechner und Mobile-Apps

Wir empfehlen den HARSLE Cutting Clearance Calculator oder andere gängige Branchenwerkzeuge.

• Funktion: Geben Sie den Materialtyp (Baustahl / Edelstahl / Aluminium) und die Materialstärke ein – das Tool berechnet automatisch den empfohlenen Freischnittbereich (in mm).
• Mehrwert: Vermeidet Rechenfehler, insbesondere bei der Umrechnung zwischen metrischen und imperialen Einheiten. Platzieren Sie beispielsweise einen QR‑Code für solche Tools in der Nähe der Maschinen, damit Bediener sie sofort scannen und nutzen können.

2. Unternehmensweite Excel‑Vorlage für Freischnitt‑Rezepte

Lassen Sie optimale Einstellungen nicht nur im Kopf des Bedieners existieren. Erstellen Sie eine standardisierte Excel‑Datei, die jede erfolgreiche Einrichtung dokumentiert.

Empfohlene Tabellenfelder:

• Materialprofil: Güte (z. B. Q345B) | tatsächliche Dicke | gemessene Zugfestigkeit
• Maschinenparameter: Messer‑ID | Scherwinkel | eingestellter Freischnittwert (mm) | Freischnitt‑Verhältnis (%)
• Qualitätsnachweis: Anteil der Glanzfläche | Grat­höhe | Link zu Schliffbildern der Schnittkante
• Notizen: Unterschrift des Bedieners | Datum

Tipp aus der Praxis: Verwenden Sie bedingte Formatierung, sodass jede Freischnitt‑Quote außerhalb der Standardbereiche (z. B. bei Kohlenstoffstahl außerhalb 6–9 %) rot markiert wird – als visuelle Warnung.

3. Lasermesssysteme (für Schwerlast‑ und High‑End‑Anwendungen)

Bei großen Tafelscheren mit mehr als 4 Metern Schnittlänge oder in automatisierten Produktionslinien sind herkömmliche Fühlerlehrenprüfungen zeitaufwendig und in ihrer Genauigkeit begrenzt.

• Technischer Ansatz: Installation von Laser‑Wegsensoren an beiden Enden des Messerbalkens.
• Funktionalität: Diese Sensoren überwachen kontinuierlich die Geradheit über die gesamte Schnittlänge und übertragen die Daten direkt an das CNC‑System. Daraus entsteht eine „Freischnitt‑Topografiekarte“, die Bereiche mit zu großem oder zu kleinem Abstand sichtbar macht und sogar eine dynamische Freischnitt‑Kompensation zur Temperaturverformung ermöglicht. Für den präzisen Zuschnitt zuvor gemessener Tafeln kann hierbei auch eine ULF Serie Einzeltisch-Faserlaser-Schneidmaschine eingesetzt werden.
• Return on Investment (ROI): Obwohl die Anfangsinvestition beträchtlich ist, amortisiert sich das System meist innerhalb von zwölf Monaten, da Ausschuss bei hochwertigen Materialien wie Flugzeugaluminium oder Titanlegierungen vermieden wird.

Weitere technische Daten und Referenzen können Sie im Bereich Herunterladen finden. Für individuelle Beratung nutzen Sie bitte den Kontakt zu unseren Experten.
