Abkantpresse beurteilen: Biegeprozess, Qualität und Sicherheit
Die Bewegung einer Abkantpresse kann einfach erscheinen. Die Oberwange fährt nach unten, wird kurz vor dem Blech langsamer, führt die…
Zwei Abkantpressen können dieselbe Nennpresskraft, ähnliche Rahmen und gleichermaßen überzeugende Vorführungen aufweisen. Beide können in der Mitte des Maschinentischs ein akzeptables erstes Teil fertigen. Der tatsächliche Unterschied zeigt sich oft erst, wenn das Werkzeug außermittig versetzt wird, die Maschine wiederholte Zyklen durchläuft oder eine lange Biegung die gesamte Arbeitslänge beansprucht.
Die Typenschilder können übereinstimmen, während die Teile voneinander abweichen. Daher sollte der Kauf einer Abkantpresse als Maschinenabnahme behandelt werden. Spezifikationen sind Angaben, kontrollierte Biegungen liefern Nachweise, und die vom Käufer festgelegten Grenzwerte bestimmen das Ergebnis.
Maschinengewicht, Kapazität, Antriebsart und Ansehen des Herstellers sind nützliche Auswahlkriterien. Sie helfen dabei, ungeeignete Konfigurationen auszuschließen, belegen jedoch nicht, dass der Pressbalken an der vorgegebenen Position stoppt, parallel zum Maschinentisch bleibt oder links, in der Mitte und rechts denselben Schenkel erzeugt.
Die Nennpresskraft beschreibt die unter festgelegten Bedingungen verfügbare Kraft. Sie garantiert weder die Wiederholgenauigkeit des Pressbalkens noch eine präzise Positionierung des Hinteranschlags oder eine gleichbleibende Geometrie der Fertigteile. Eine ausreichende Kapazität ist unerlässlich, da Maschine, Werkzeuge, Biegelänge, Materialdicke, Matrizenöffnung und Biegeverfahren innerhalb ihrer vorgesehenen Grenzen bleiben müssen. Eine ausreichende Presskraft qualifiziert die Maschine jedoch lediglich für die Teilnahme am Test.
Jede Abkantpresse verformt sich unter Last. Ein schwerer Rahmen kann die Bewegung verringern, dennoch können eine mangelhafte Ausrichtung, eine ungleichmäßige Führung oder eine unzureichende Bombierung vorliegen. Die Bombierung ist eine gezielte Kompensation, die der Durchbiegung von Pressbalken und Maschinentisch entgegenwirkt, damit der Winkel entlang einer langen Biegung konstant bleibt. Ist die Kompensation verschlissen, schlecht eingestellt, zu grob abgestuft oder nicht auf die Belastung abgestimmt, können sich Mitte und Enden unterschiedlich ausformen.
Die Bezeichnungen hydraulisch, hybrid und servoelektrisch beschreiben, wie Bewegung und Kraft erzeugt werden. Sie sagen nicht aus, wie genau die Maschine Positionen erfasst, ihre Achsen synchronisiert, Fehler korrigiert oder auf wechselnde Temperaturen und Belastungen reagiert. Für das Ansehen einer Marke gilt dasselbe: Es kann die Prüfung einer Maschine rechtfertigen, aber nicht dafür sorgen, dass ein Probestück die Anforderungen erfüllt.
Qualität sollte daher als die Fähigkeit definiert werden, Pressbalken und Hinteranschlag reproduzierbar zu positionieren, die Kraft unter realistischen Belastungen zu kontrollieren, die Ausrichtung über den gesamten Maschinentisch beizubehalten und Fertigteile dauerhaft innerhalb der Toleranzen zu halten. Eine einzige gute Biegung belegt die Fähigkeit zur korrekten Einrichtung. Wiederholt gute Biegungen an mehreren Positionen weisen eine beherrschte Prozessführung nach.
Ein Lieferant kann nach Anpassung des Programms mit einem geeigneten Probestück eine perfekte Biegung in der Mitte des Maschinentischs herstellen. Diese Vorführung kann durchaus ehrlich sein, belegt aber nur, was die Maschine unter den vom Lieferanten ausgewählten Bedingungen leisten kann. Eine zuverlässige Prüfung beginnt damit, dass der Käufer die Erfolgskriterien festlegt, bevor die Einrichtung beginnt.
Legen Sie getrennte Toleranzen für Biegewinkel, Schenkelposition oder -länge, Geradheit der Biegelinie und Schwankungen von Teil zu Teil fest. Der Winkel allein reicht nicht aus: Ein Teil kann den Zielwinkel erreichen, während der Schenkel zu kurz ist, die Biegelinie sich wölbt oder sich das Ergebnis bei jedem Zyklus verändert. Diese Muster können auf unterschiedliche Probleme mit dem Hinteranschlag, der Maschinengeometrie, den Werkzeugen, der Kompensation oder der Positionierstabilität hinweisen.
Leiten Sie die Grenzwerte aus den tatsächlichen Zeichnungen und den Anforderungen nachgelagerter Prozesse ab. Eine Schweißbaugruppe mit großzügigen Toleranzen kann größere Abweichungen zulassen als ein Positionierflansch, ein passendes Gegenblech oder ein automatisierter Prozess. Legen Sie fest, an welcher Stelle jede Messung vorgenommen wird. Winkelmessungen links, in der Mitte und rechts können Probleme aufdecken, die bei einer einzelnen Messung in der Mitte verborgen bleiben.
Unterscheiden Sie zwischen absoluter Genauigkeit und Wiederholgenauigkeit. Eine stabile Abweichung lässt sich möglicherweise durch Kalibrierung oder Programmierung korrigieren. Ein instabiles Ergebnis ist schwieriger zu beherrschen und birgt im Allgemeinen ein höheres Produktionsrisiko. Die Abnahmekriterien sollten sowohl die Abweichung vom Sollwert als auch die Schwankung zwischen wiederholt gefertigten Teilen begrenzen.
Die Prüfung muss zudem das geplante Arbeitsspektrum abbilden. Berücksichtigen Sie relevante Werkstoffgüten, die maßgeblichen Grenzen des Dickenbereichs sowie Biegelängen, die unterschiedliche mechanische Anforderungen stellen. Lange Biegungen prüfen die Durchbiegungskompensation. Kurze Biegungen prüfen die lokale Regelung. Außermittige Biegungen stellen die Synchronisierung und die Handhabung asymmetrischer Lasten auf die Probe. Eine praxisgerechte Prüfmatrix sollte mindestens eine anspruchsvolle lange Biegung, eine wiederholte produktionsnahe Serie und Prüfungen an mehr als einer Position auf dem Maschinenbett umfassen.
Die Werkzeuge sind Teil des Biegesystems. Dokumentieren Sie Stempelprofil und -radius, Matrizenöffnung, Werkzeuglänge, Segmentanordnung, Spannmethode und Werkzeugzustand. Selbst eine hervorragende Maschinenbewegung kann beschädigte, nicht aufeinander abgestimmte oder schlecht sitzende Werkzeuge nicht ausgleichen.
Standardisieren Sie jeden Prüfling, indem Sie seine Werkstoffspezifikation, gemessene Dicke, Abmessungen, Walzrichtung und vorgesehene Biegelinie dokumentieren. Verwenden Sie einheitlich zugeschnittenes Material aus einer identifizierten Quelle anstelle von gemischtem Ausschussmaterial. Halten Sie während jeder Prüfserie die Programm- und Werkzeugvariablen unverändert, einschließlich der Vorgabe für die Stößeltiefe, des Hinteranschlag-Sollwerts, der Geschwindigkeit, der Verweilzeit, der Bombierung und der Winkelkorrekturen. Lassen Sie keine individuelle Feinabstimmung zu, sofern derselbe Eingriff nicht auch in der normalen Produktion zulässig wäre.
Legen Sie Messgerät, Bezug, Messposition, Bediener und Aufzeichnungsmethode fest. Das Messsystem muss eine für die zu beurteilende Toleranz ausreichende Auflösung besitzen. Erfassen Sie die Rohwerte, anstatt Teile lediglich als „gut“ oder „schlecht“ zu kennzeichnen, da eine bestandene Messreihe, die sich stetig dem Grenzwert nähert, eine Drift erkennen lassen kann.
Die Zyklusfolge sollte Kaltstart, Betrieb im warmen Zustand, wiederholte Bewegungen des Anschlags und eine realistische Produktionsbelastung abdecken. Es gibt keine universell gültige Zykluszahl. Bei einer Kleinserienfertigung sind möglicherweise weniger Wiederholungen, dafür aber mehr unterschiedliche Rüstzustände erforderlich; eine Maschine für die Serienfertigung benötigt einen ausreichend langen Dauerlauf, um thermische oder hydraulische Drift sichtbar zu machen. Beurteilen Sie einzelne Ergebnisse und Trends, nicht nur Durchschnittswerte.
Fügen Sie das Prüfprotokoll dem Kaufvertrag bei. Es sollte Folgendes festlegen:
Führen Sie getrennte Werks- und Standortabnahmetests durch, wenn Transport, Fundament, Nivellierung, Stromversorgung oder Installation die Leistung beeinflussen könnten. Der Werkstest weist die Leistungsfähigkeit vor dem Versand nach; der Standorttest bestätigt diese Leistungsfähigkeit nach der Inbetriebnahme.
Das äußere Erscheinungsbild im Stillstand sagt nur wenig aus. Eine saubere Maschine kann die Referenzfahrt ohne Alarm ausführen, während eine Seite des Stößels ungleichmäßig zurückkehrt oder der Hinteranschlag nach Richtungswechseln zunehmend Fehler aufweist. Stellen Sie vor dem Biegen vier Fragen: Ist die Maschine im Stillstand gerade? Erreicht jede Achse ihre Sollposition? Kehrt sie nach der Anfahrt aus verschiedenen Richtungen wiederholt dorthin zurück? Sitzen die Werkzeuge nach dem Aus- und Einbau wieder korrekt?
Reinigen Sie vor der Messung Stößel, Maschinenbett, Adapter und Spannflächen. Schmutz oder ein Grat unter einem Matrizenabschnitt kann einen lokalen Höhenfehler verursachen, der wie eine Verformung der Maschine wirkt. Prüfen Sie die Kontaktflächen auf Dellen, Korrosion, Beschädigungen und frühere Reparaturen.
Messen Sie unter Verwendung des freigegebenen Bezugs und kalibrierter Ausrüstung die Parallelität zwischen Stößel und Maschinenbett links, in der Mitte und rechts und ergänzen Sie Messpunkte, wenn Verschleiß oder Werkzeugstöße sichtbar sind. Etwa 0,02 mm pro Meter können als erster Richtwert dienen, sind jedoch keine allgemeingültige Abnahmegrenze. Der vertragliche Wert muss anhand der Maschinenkonstruktion, der Bettlänge, der Temperatur, des Messverfahrens und der erforderlichen Bauteiltoleranz festgelegt werden. Wiederholen Sie kritische Messungen, nachdem der Stößel mehrere Zyklen durchlaufen hat und in dieselbe Position zurückgekehrt ist.

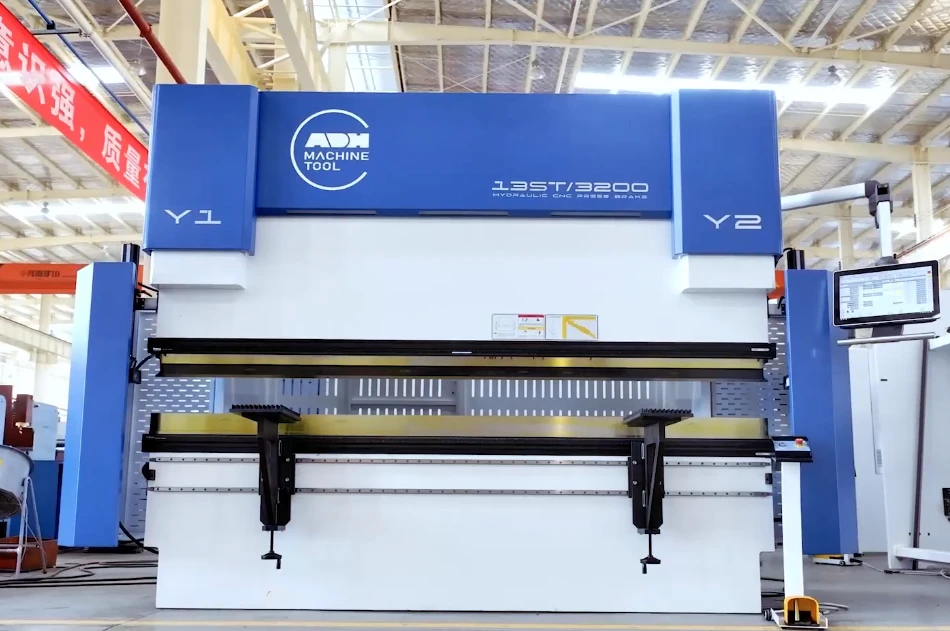

Y1 und Y2 sind die geregelten Stößelpositionen auf den beiden Seiten der Maschine. Führen Sie für beide Achsen eine Referenzfahrt durch, bewegen Sie sie durch mehrere Arbeitspositionen und vergleichen Sie die Steuerungswerte mit unabhängigen physischen Messungen. Wiederholen Sie Anfahr- und Rückkehrzyklen und fahren Sie ausgewählte Positionen, sofern zulässig, aus entgegengesetzten Richtungen an. Dokumentieren Sie Überschwingen, Einschwingverhalten, Drift im Stillstand und die endgültige Differenz zwischen den Seiten.
Das Fehlermuster ist entscheidend. Ein konstanter Versatz kann auf die Kalibrierung hindeuten. Eine über den Hub zunehmende Abweichung kann auf Geometrie, Skalierung der Rückführung oder Führung hinweisen. Eine Drift beim Halten der Position wirft Fragen zur Hydraulik oder zur Stabilität der Rückführung auf. Jede sichere asymmetrische Diagnose muss nach dem freigegebenen Verfahren des Lieferanten erfolgen; der Test ist abzubrechen, wenn sich der Stößel verkantet, klemmt oder unkontrolliert bewegt.
Prüfen Sie jede installierte Hinteranschlagachse. X steuert die Flanschtiefe von vorn nach hinten, R die vertikale Position und die Z-Achsen positionieren die Anschlagfinger seitlich. Führen Sie wiederholt Referenzfahrten durch, fahren Sie Positionen nahe dem Anfang, der Mitte und dem Ende des Verfahrwegs an und kehren Sie anschließend ohne erneute Referenzfahrt zu den ursprünglichen Sollpositionen zurück. Fahren Sie ausgewählte Positionen aus beiden Richtungen an, um Umkehrspiel oder Nachgiebigkeit sichtbar zu machen. Ein vorläufiger Zielwert von etwa ±0,05 mm kann bei der Inspektion hilfreich sein; die tatsächliche Grenze muss jedoch durch die geforderte Flanschtoleranz und die Kaufvereinbarung festgelegt werden.
Messen Sie beide Anschlagfinger. Prüfen Sie Ausrichtung, Spiel, Durchhang und Bewegung bei leichtem Kontakt in der normalen Anschlagrichtung. Kontrollieren Sie Spindeln, Lager, Kupplungen, Schienen und Schmierung. Überprüfen Sie anschließend den Freiraum während aller geplanten R- und Z-Bewegungen, beim Zurückziehen des Anschlags, bei Werkzeugwechseln und während der Stößelbewegung. Softwaregrenzen können weder einen verbogenen Anschlagfinger noch ein falsches Werkzeugprofil oder eine fehlerhaft definierte sichere Position korrigieren.
Prüfen Sie die Rahmenabstützung und Nivellierung, zugängliche Schweißnähte und Befestigungselemente, Stößelführungen, Hinteranschlagschienen, Zylinder, Dichtungen, Schläuche, Anschlüsse und Antriebskomponenten. Lassen Sie eine hydraulische Maschine aus dem kalten Zustand bis zum warmen Betriebszustand mehrere Zyklen durchlaufen. Achten Sie auf Leckagen, Abrieb, Hitzeschäden, Positionsdrift, Druckinstabilität, Vibrationen und ungewöhnliche Geräusche. Die Ölfarbe allein belegt keine Sauberkeit; prüfen Sie daher Filter, Wartungshistorie, Wartungsintervalle und verfügbare Ölanalysen.
Die Werkzeuge sollten mehrmals gereinigt, geprüft, eingebaut, vermessen, ausgebaut und erneut eingebaut werden. Prüfen Sie sie auf Risse, Dellen, aufgestauchte Kanten, nicht zusammenpassende Segmente, beschädigte Sicherheitseinrichtungen und ungleichmäßigen Verschleiß. Stellen Sie sicher, dass Stempel, Matrizen, Adapter, Klemmen und Halter zur Maschinenschnittstelle passen und über ausreichende Belastungsgrenzen verfügen. Wenn sich die Werkzeuge nach erneutem Einspannen vertikal oder seitlich verschieben, ist die Produktionseinrichtung nicht reproduzierbar, selbst wenn es die Maschinenachsen sind.
Ermitteln Sie abschließend, was die CNC tatsächlich misst. Vergleichen Sie die Sollposition, die von der Steuerung gemeldete Rückmeldung und die unabhängige physische Messung. Ein Motorencoder erkennt nicht zwangsläufig Umkehrspiel, Spindelverschleiß, Bewegungen der Kupplung oder Nachgiebigkeit in nachgelagerten Komponenten. Wenn die angezeigte Rückmeldung konstant bleibt, während sich die physische Position ändert, fordern Sie Diagnoseanzeigen, Schleppfehlerdaten, den Korrekturverlauf und Alarmprotokolle an. Dokumentieren Sie jeden Versatz, jede Kalibrierungsänderung und jede während der Prüfung vorgenommene Anpassung auf Serviceebene.
Beginnen Sie mit kurzen, mittig angeordneten Probestücken, die aus demselben identifizierten Blech oder derselben Charge zugeschnitten wurden. Halten Sie die Walzrichtung einheitlich, messen Sie Dicke und Platinenabmessungen und dokumentieren Sie Werkzeugkennungen, Matrizenöffnung, Stempelradius, Segmentanordnung und Spannmethode. Nach der vereinbarten Einrichtungskorrektur dürfen Programm, Geschwindigkeit, Verweilzeit, Bombierung und Korrekturwerte nicht mehr verändert werden.
Prüfen Sie jedes Teil mit derselben kalibrierten Methode. Dokumentieren Sie den Winkel nach einer einheitlichen Wartezeit, die Schenkelmaße ausgehend von festgelegten Bezugspunkten, gegebenenfalls den Innenradius, Verwindung, Durchbiegung, Oberflächenabdrücke und die Biegeverkürzung. Ein Teil kann den Sollwinkel einhalten und dennoch einen falschen Radius oder eine falsche Geometrie des fertigen Schenkels aufweisen.
Setzen Sie dieselbe Biegeserie vom dokumentierten Kaltstart bis zur thermischen Stabilisierung fort. Dokumentieren Sie Zyklusnummer, Zykluszeit, Öltemperatur, Sollpositionen, Korrekturen, Alarme und Teilergebnisse. Verwerfen Sie keine Aufwärmteile, wenn der Betrieb bereits ab dem Start akzeptable Teile erwartet. Ist ein formeller Aufwärmablauf erforderlich, beziehen Sie dessen Zeit-, Material- und Betriebskosten in die Maschinenbewertung ein.
Biegen Sie anschließend identische kurze Probestücke an markierten Positionen links, in der Mitte und rechts. Wechseln Sie die Reihenfolge oder kehren Sie zwischen den äußeren Positionen jeweils zur Mitte zurück, damit zeitabhängige Drift nicht mit positionsabhängigen Fehlern verwechselt wird. Vergleichen Sie den Mittelwert und die Streuung an jeder Position. Wandert ein Fehler beim Versetzen eines Werkzeugsegments mit, untersuchen Sie das Werkzeug. Bleibt er an derselben Position am Maschinenbett, untersuchen Sie Geometrie, Bombierung oder Stößelsynchronisierung.
Führen Sie eine Biegung über die volle Länge durch, die der tatsächlichen Produktion entspricht. Dokumentieren Sie Art und Einstellung der Bombierung und messen Sie anschließend die Winkel an beiden Enden und in der Mitte sowie die Geradheit der Biegelinie, die Schenkelgeometrie und den Innenradius. Ein akzeptabler Mittelwert kann gegenläufige Fehler oder eine gekrümmte Biegelinie verdecken. Prüfen Sie deshalb das längste anspruchsvolle Produktionsteil statt eines übergroßen Schaustücks. Für lange und großformatige Anwendungen können die CNC-basierten großen Abkantpressen von ADH Machine Tool als passende Maschinenklasse in diesen Praxistest einbezogen werden.
Positionieren Sie innerhalb der vom Hersteller vorgegebenen Grenzen für exzentrische Belastung eine Platine mit Teillänge zu einer Seite hin und wiederholen Sie den Versuch in spiegelbildlicher Position. Dokumentieren Sie die fertige Geometrie, Verwindung, Y1/Y2-Rückmeldung, das Korrekturverhalten und die Rückstellung des Stößels. Gleichwertige Einrichtungen auf der linken und rechten Seite sollten gleichwertige Ergebnisse liefern. Überschreiten Sie niemals die zulässige außermittige Belastung, um den Test anspruchsvoller zu gestalten.
Für besonders lange oder anspruchsvolle Werkstücke kann eine Tandem-Abkantpresse von ADH Machine Tool die passende CNC-basierte Lösung sein. Entscheidend bleibt, die Tandem-Konfiguration unter realen, auch außermittigen Lastfällen zu prüfen und dabei Synchronität, Wiederholgenauigkeit und Teilequalität zu dokumentieren.
Die Prüfung des Hinteranschlags muss fertige Teile einschließen. Referenzieren Sie den Anschlag, fahren Sie mehrere produktionsrelevante Positionen an, bewegen Sie ihn davon weg, kehren Sie aus verschiedenen Richtungen zurück und führen Sie während der Serie eine erneute Referenzfahrt durch. Überprüfen Sie, soweit dies sicher möglich ist, unabhängig die Positionen der Anschlagfinger und biegen Sie anschließend gekennzeichnete Probestücke. Messen Sie Winkel und Schenkel gemeinsam, da Änderungen des Winkels oder Radius die scheinbare Schenkellänge beeinflussen können, selbst wenn der Anschlag korrekt positioniert wird.
Beobachten Sie die Maschine während jeder Testreihe. Achten Sie beim Übergang vom schnellen Zustellen zur Biegegeschwindigkeit auf Verzögerungen, Vibrationen, abrupte Korrekturen oder ungleichmäßige Bewegungen der beiden Seiten. Prüfen Sie beim langsamen Umformen auf Ruckgleiten. Achten Sie bei der Dekompression und Umkehr auf Hydraulikstöße, Werkstückbewegungen, ungleichmäßiges Entlasten, verzögerten Rücklauf, Druckschwankungen oder Alarme. Ordnen Sie jede Beobachtung dem jeweiligen Prüfkörper und Zyklusprotokoll zu.
Jeder Prüfkörper sollte eine eindeutige Kennung haben, die mit Material, Dicke, Position am Maschinenbett, Werkzeugen, Programmrevision, Bombierung, Korrekturwerten, Temperatur, Zykluszeit, Druckbeobachtungen, Alarmen und Prüfergebnissen verknüpft ist. Behalten Sie auch fehlerhafte Biegungen im Datensatz. Berechnen Sie die Streuung innerhalb jeder kontrollierten Bedingung, lassen Sie jedoch nicht zu, dass Durchschnittswerte einzelne Fehler verbergen.
Eine fehlerhafte Biegung ist ein Symptom, keine Diagnose. Bewahren Sie das Teil und den zugehörigen Datensatz auf, lassen Sie die Einrichtung unverändert, überprüfen Sie das Messgerät und den Bezug, reinigen Sie die Werkzeuge, setzen Sie sie erneut ein und wiederholen Sie anschließend den Test. Ändern Sie jeweils nur eine Variable.
Wenn die Winkel driften, verwenden Sie benachbarte Prüfkörper aus demselben Material mit einheitlicher Dicke und Ausrichtung. Halten Sie Werkzeug, Programm, Position am Maschinenbett, Prüfverfahren und Warteintervall konstant. Schwankungen, die einzelnen Prüfkörpern folgen, deuten auf Unterschiede beim Material oder bei der Rückfederung hin. Schwankungen, die der Zyklusreihenfolge oder Temperatur folgen, lenken die Aufmerksamkeit auf die Stößelpositionierung, Ventile, Rückführung, Schmierung oder das hydraulische Verhalten.
Wenn die Ergebnisse über das Maschinenbett hinweg variieren, prüfen und tauschen Sie die Werkzeugsegmente, bevor Sie den Rahmen als Ursache einstufen. Wandert der Fehler mit dem Segment, liegt die Ursache beim Werkzeug. Bleibt er nach dem Reinigen und erneuten Einsetzen an derselben Maschinenposition, untersuchen Sie die Geometrie von Maschinenbett und Stößel, das Bombierungsverhalten, die Nivellierung und die Synchronisierung.
Wenn sich die Schenkelmaße verändern, während die Winkel stabil bleiben, untersuchen Sie zuerst den Hinteranschlag und den Messbezug. Wiederholen Sie die Referenzfahrt und die Bewegungen in beide Richtungen, prüfen Sie Anschlagfinger und Antriebskomponenten und kontrollieren Sie den physischen Anschlag, statt sich auf die vorgegebene Motorbewegung zu verlassen. Wenn sich Winkel und Schenkelmaß gemeinsam verändern, muss die Untersuchung auch die Materialanlage, die Biegeverkürzung, die Umformtiefe und das Regelverhalten einbeziehen.
Auch die Standortbedingungen sind von Bedeutung. Fundamentabstützung, Nivellierung, Verankerung, Umgebungs- und Öltemperatur, elektrische Anschlüsse und Versorgungsstabilität können das Maschinenverhalten verändern. Diese Faktoren entschuldigen keinen Fehler; sie zeigen Bedingungen auf, die korrigiert werden müssen, bevor die betroffene Abnahmesequenz wiederholt wird.
Wenn zwei Variablen gleichzeitig geändert wurden, bewahren Sie die Daten auf, verwerfen Sie jedoch die Schlussfolgerung. Wiederholen Sie nach dem Reinigen, Nivellieren, Austauschen von Werkzeugen, Sortieren des Materials, Neukalibrieren oder Reparieren eines Anschlags einen ausreichenden Teil des ursprünglichen Prüfprotokolls, um nachzuweisen, dass das Fehlermuster an allen erforderlichen Positionen sowie unter den erforderlichen Lasten, Temperaturen und Bewegungen verschwunden ist.
Stufen Sie jeden Fehler als Kalibrierungsproblem, als bei der Inbetriebnahme erforderliche Korrektur oder als möglichen Hinweis auf eine schwache Maschinenkonstruktion ein. Ein stabiler und nachvollziehbarer Versatz lässt sich möglicherweise durch Kalibrierung korrigieren, doch nur eine vollständige Wiederholung des Tests weist die Wirksamkeit der Reparatur nach. Nivellierung, Ausrichtung, Stromversorgung, hydraulischer Zustand, Steuerungsparameter und Werkzeugeinrichtung können Angelegenheiten der Inbetriebnahme sein, insbesondere wenn die Installation im Kauf enthalten ist.
Variable, lastabhängige oder positionsabhängige Fehler, die nach dem Ausschluss externer Ursachen bestehen bleiben, sind schwerwiegender. Zu den Warnzeichen gehören ein uneinheitlicher Stößelrücklauf, anhaltende Unterschiede zwischen linker und rechter Seite, eine schlechte Leistung bei außermittiger Belastung, wiederholt erforderliche Bedienerkorrekturen oder eine Korrektur, die einen Bereich verbessert, während sie einen anderen verschlechtert.
Beurteilen Sie die Leistungsfähigkeit anhand der tatsächlichen Produkttoleranzen und berücksichtigen Sie eine Betriebsreserve. Eine Maschine, die unter sorgfältig kontrollierten Bedingungen nur knapp besteht, kann versagen, wenn sich Material, Temperatur oder Werkzeugzustand ändern. Vermeiden Sie zugleich, für eine Präzision zu bezahlen, die für die Arbeit nicht nutzbar ist. Die richtige Anschaffung ist die kostengünstigste Maschine, die die erforderliche Geometrie wiederholt mit einer belastbaren Reserve einhält. Als konkrete, vollständig CNC-basierte Option für diese anwendungsbezogene Prüfung können Sie die CNC-Abkantpressen von ADH Machine Tool in den Auswahlprozess einbeziehen.
Die Leistung am Tag der Abnahme ist nur ein Teil der Lebenszykluskosten. Prüfen Sie die Zugänglichkeit von Filtern, Sensoren, Ventilen, Encodern, Schmierstellen und Antriebskomponenten. Untersuchen Sie die Filterüberwachung, Diagnose- und Alarmprotokolle, Parametersicherungen, den Datenexport, die Softwarelizenzierung, die Verfügbarkeit kritischer Ersatzteile, die Reaktionszeit des Service und die Bindung an das Steuerungssystem. Die Abhängigkeit von einem einzigen Lieferanten kann akzeptabel sein, doch ihre Kosten und der Weg zur Wiederherstellung müssen eindeutig festgelegt sein.
Für die weitere technische und kaufmännische Prüfung bietet ADH Machine Tool ein vollständig CNC-basiertes Portfolio für Biegen, Schneiden, Nuten und Blechautomation. Konkrete Maschinenoptionen und Spezifikationen finden Sie im Downloadbereich mit Produktunterlagen.
Schätzen Sie die finanziellen Auswirkungen von Abweichungen anhand des Arbeitsaufwands für Einrichtung und Fehlersuche, des Testmaterials und Ausschusses, der Nacharbeit, zusätzlicher Prüfungen, verlorener Maschinenzeit, Fremdvergabe, Überstunden, Servicefahrten, Ersatzteile und Produktionsverzögerungen. Vergleichen Sie Maschinen anhand einer vollständigen Betrachtung der Gesamtbetriebskosten:
Für die anwendungsspezifische Bewertung von Prüfanforderungen, Maschinenkonfiguration und Kostenrahmen bietet ADH Machine Tool CNC-basierte Lösungen für Biegen und Blechautomation. Nehmen Sie Kontakt auf, um eine passende Auslegung und ein belastbares Angebot zu besprechen.
Lebenszykluskosten = Anschaffung und Installation + planmäßige Wartung + erwartete Abweichungen und Wiederherstellung + Kostenrisiko für Service und Ersatzteile + Kosten der Abhängigkeit vom Steuerungssystem.
Die Garantie- und Endabnahmedokumentation sollte auf das abgeschlossene Prüfprotokoll und die gemessenen Ergebnisse verweisen. Darin muss festgelegt sein, wer Fehler diagnostiziert und behebt, wer die Wiederholungsprüfungen bezahlt, wie schnell die Korrektur erfolgen muss und wann der Käufer die Abnahme verweigern darf. Die Erstabnahme weist die gelieferte Leistungsfähigkeit nach; die Garantiebedingungen sollten erläutern, wie diese Leistungsfähigkeit wiederhergestellt wird, falls sie später unter den vereinbarten Betriebs- und Wartungsbedingungen verloren geht.
Erteilen Sie die Freigabe, wenn jede erforderliche Prüfung mit einer angemessenen Reserve bestanden wird und das Support-Risiko akzeptabel ist. Führen Sie nach einer dokumentierten Kalibrierungs- oder Inbetriebnahmekorrektur eine erneute Prüfung durch. Verhandeln Sie Nachbesserungsarbeiten nur, wenn der Fehler identifizierbar und behebbar ist und durch einen schriftlich festgelegten Leistungsumfang, eine Frist, einen Zahlungseinbehalt und eine verpflichtende Wiederholungsprüfung abgesichert wird. Lehnen Sie eine Maschine ab, wenn Fehler weiterhin uneinheitlich auftreten, nach der Korrektur erneut auftreten, sich unter realistischen Lasten zeigen, ständige Eingriffe erfordern oder inakzeptable Lebenszykluskosten verursachen.
Die endgültige Unterschrift sollte unter einem Prüfprotokoll stehen, nicht unter einem Logo. Spezifikationen formulieren den Anspruch. Kontrollierte Biegungen liefern den Nachweis. Vom Käufer festgelegte Grenzwerte bestimmen das Urteil.
