Abkantpresse sicher einrichten: präzise erste Biegung
Stempel und Matrize sind eingebaut, das Programm ist geladen, und die Steuerung meldet, dass die Maschine bereit ist. Während des…
Stellen Sie sich vor, der Stempel fährt exakt mittig in die Matrize ein. Die Werkzeuge scheinen korrekt zu sein, dennoch ist der erste Flansch zu kurz. Bei der nächsten Biegung schwenkt der geformte Schenkel auf den Stößel zu. Was hat der Bediener übersehen?
Die Ausrichtung beantwortete nicht die beiden wichtigsten Fragen: Wird mit dieser Einrichtung das spezifizierte Teil gefertigt, und lässt sich die vollständige Biegefolge sicher ausführen?
Das Einrichten einer Abkantpresse ist ein zusammenhängender Prozess: Zeichnung, Biegeplan, Biegeverfahren, Werkzeuge und Belastung, physischer Einbau, Maschinenprogramm, Probebiegung und Produktionsfreigabe. Jedes Glied schränkt die nachfolgenden Wahlmöglichkeiten ein. Korrekt eingesetzte und zentrierte Werkzeuge sind unverzichtbar, belegen jedoch nicht, dass die Werkzeuge zur Zeichnung passen, die Belastung zulässig ist, der Hinteranschlag korrekt eingestellt ist oder das geformte Teil ausreichend Freiraum hat. Für eine präzise, programmgesteuerte Umsetzung dieser Prozesskette bieten die CNC-Abkantpressen von ADH Machine Tool eine passende technische Grundlage.
Die Zeichnung definiert das Ziel. Biegeverfahren und Werkzeuge bestimmen, wie sich das Material formt. Die erforderliche Presskraft entscheidet darüber, ob die Maschine und sämtliche lasttragenden Komponenten innerhalb ihrer zulässigen Belastungsgrenzen bleiben. Der Hinteranschlag legt die Position der Biegung fest. Die Rückfederung – die elastische Rückstellung nach dem Wegfall des Drucks – beeinflusst den Winkel nach der Entlastung. Das fertige Teil ist das Gesamtergebnis all dieser Bedingungen.
Auch ein zentrierter Werkzeugsatz kann Ausschuss produzieren, wenn das falsche Programm oder ein falscher Anschlagbezug verwendet wird. Ebenso kann es zu einer Kollision kommen, wenn ein bereits gebogener Flansch beim Schwenken des Teils gegen Stempel, Stößel, Werkzeughalter, Hinteranschlag, Maschinenrahmen oder Matrize stößt. Unsicher kann die Einrichtung außerdem sein, wenn die erforderliche Kraft die zulässige Belastung der Maschine, des Stempels, der Matrize, des Halters, der Klemmung oder des Adapters überschreitet.
Das Einrichten darf nur von geschultem und autorisiertem Personal durchgeführt werden. Befolgen Sie das Maschinenhandbuch und die betrieblichen Verfahren zu Schutzeinrichtungen, Einrichtbetrieb, Werkzeughandhabung, Energiefreischaltung und Testbetrieb. Betrachten Sie Langsamfahrt, Tippbetrieb oder einen Not-Halt niemals als Ersatz für ein validiertes Sicherheitssystem oder, sofern vorgeschrieben, eine Lockout/Tagout-Sicherung.
Beginnen Sie mit dem aktuellen Revisionsstand der Zeichnung. Prüfen Sie Werkstoffsorte, Dicke, Beschichtung, Walzrichtung, Oberflächenausrichtung, Biegewinkel, Innenradien, Maße, Toleranzen und optische Anforderungen. Bestimmen Sie einen Werkstoff nicht anhand seines Aussehens. Eine Änderung der Werkstoffsorte oder -dicke kann die erforderliche Kraft, den resultierenden Radius, die Rückfederung, die Platinenabwicklung und die Anschlagposition verändern.
Kennzeichnen Sie die maßgebenden Maße und ordnen Sie jedes Maß der Biegung zu, durch die es erzeugt wird. Unterscheiden Sie vorgeschriebene Maße von Referenz- oder abgeleiteten Maßen. Erfassen Sie für jede Biegung den Zielwinkel, den Innenradius, die Biegeposition, die geltende Toleranz sowie den Bezug oder das Merkmal, von dem aus das Ergebnis geprüft wird.
Achten Sie genau darauf, worauf sich die Maße beziehen. Eine Zeichnung kann ein Innenmaß, ein Außenmaß, einen Tangentenpunkt oder einen theoretisch scharfen Schnittpunkt festlegen. Diese Bezüge sind nicht untereinander austauschbar. Der Hinteranschlag positioniert vor dem Biegen eine flache Kante, während die Zeichnung häufig ein Fertigmaß vorgibt, das erst entsteht, nachdem sich das Material um einen Radius gelegt hat.
Überprüfen Sie die Abwicklung, anstatt das angegebene Fertigmaß des Schenkels direkt einzugeben. Die Biegezugabe ordnet dem gekrümmten Biegebereich eine Abwicklungslänge zu; der Biegeabzug setzt die fertigen Außenmaße in Beziehung zur erforderlichen Zuschnittslänge. Beide hängen von freigegebenen Annahmen zu Werkstoff, Dicke, Winkel, Radius, Werkzeugen und Verfahren ab. Eine anhand falscher Annahmen exakt erzeugte Abwicklung ist dennoch falsch.
Nummerieren Sie anschließend die Biegungen und legen Sie Ausrichtung, Anschlagkante, Handhabungsposition und Reihenfolge fest. Berücksichtigen Sie nach jeder geplanten Biegung die neue Form des Werkstücks. Kann das nächste Merkmal weiterhin in das Werkzeug eingeführt werden? Kann die Anschlagfläche beide Anschlagfinger erreichen? Kann das Werkstück während des Hubs geschwenkt und anschließend entnommen werden, ohne Werkzeug, Werkzeughalter, Stößel, Hinteranschlag, Maschinenrahmen oder Auflagen zu berühren?
Eine stabile Anschlagpositionierung ist Teil der Planung. Eine schmale Kante, eine Ausklinkung, eine Bohrung, eine schräge Kante oder ein flexibler Schenkel lässt sich an Standardanschlagfingern möglicherweise nicht zuverlässig positionieren. Legen Sie bei Bedarf einen freigegebenen Anschlag, eine Auflage, einen alternativen Bezug, eine Vorrichtung oder eine andere Reihenfolge fest. Planen Sie niemals eine Reihenfolge, bei der hinter die Maschine gegriffen, eine Schutzeinrichtung umgangen oder das Werkstück zu nahe an der Gefahrenstelle gehalten werden muss.
Unterbrechen Sie den Vorgang bei fehlenden, widersprüchlichen oder unrealistischen Anforderungen. Beispiele hierfür sind widersprüchliche Dickenangaben, ein nicht definierter Radius, ein unklarer Bezug, eine Abwicklung, mit der die fertige Geometrie nicht hergestellt werden kann, oder ein für die verfügbaren Werkzeuge zu kurzer Schenkel. Leiten Sie die konkrete Frage über den freigegebenen technischen, programmiertechnischen, qualitätsbezogenen oder betrieblichen Klärungsprozess weiter und dokumentieren Sie die autorisierte Antwort.
Wählen Sie zuerst das Biegeverfahren. Beim Luftbiegen berührt der Werkstoff den Stempel und die beiden Matrizenauflagen, ohne vollständig gegen die Matrizenflächen gepresst zu werden. Die Eintauchtiefe des Stößels bestimmt den Winkel, während Matrizenöffnung, Werkstoff, Stempelgeometrie und Rückfederung den Innenradius beeinflussen. Beim Gesenkbiegen wird das Werkstück enger an eine kompatible Werkzeuggeometrie angepresst; hierfür ist eine eigene Kraftberechnung erforderlich. Beim Prägen wird ein sehr hoher lokaler Druck eingesetzt. Dieses Verfahren darf nur verwendet werden, wenn Zeichnung, Werkzeuge, Maschine und der freigegebene betriebliche Prozess es ausdrücklich unterstützen.
Machen Sie aus dem Luftbiegen keinen unkontrollierten Prozess mit höherer Kraft, indem Sie den Stempel zur Korrektur eines Winkels einfach tiefer eintauchen lassen. Wenn sich die Anforderungen an Radius, Toleranz oder Werkstoff mit dem gewählten Verfahren nicht erfüllen lassen, muss der Konflikt vor dem Einrichten geklärt werden.
Wählen Sie Matrizenöffnung und Stempelradius anhand der freigegebenen Werkzeugtabelle, Biegesoftware oder Herstellerdaten aus. Die Matrizenöffnung muss den Mindestschenkel unterstützen, einen zulässigen natürlichen Radius erzeugen, Oberflächenabdrücke begrenzen und die Kraft innerhalb der zulässigen Grenzwerte halten. Eine größere V-Öffnung kann die Kraft verringern, jedoch den entstehenden Radius und den Mindestschenkel vergrößern. Eine kleinere Öffnung kann bei einem kurzen Schenkel hilfreich sein, erhöht jedoch Belastung und Kontaktdruck.

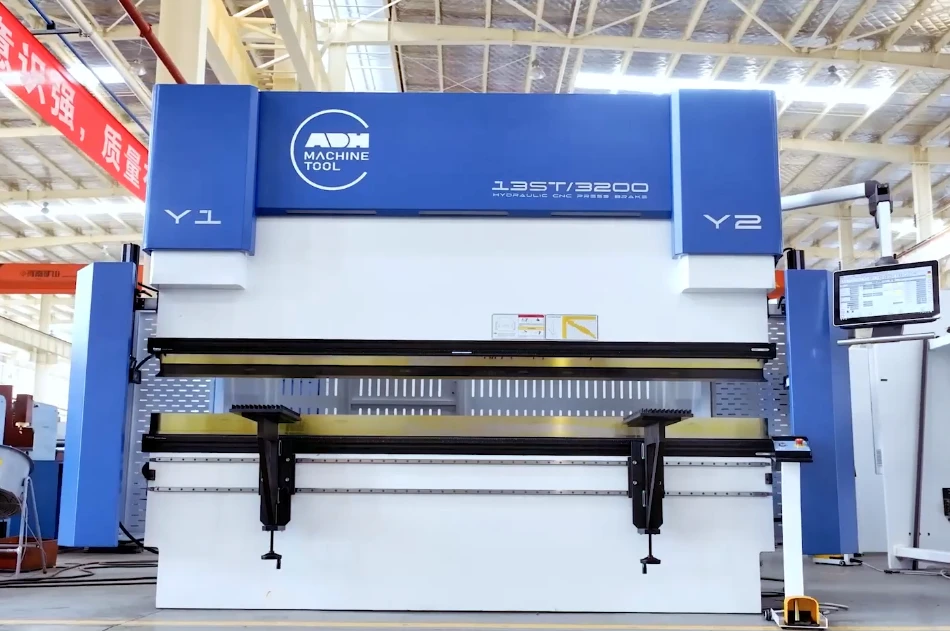

Für eine konkrete Maschinenauswahl bietet die Produktbroschüre von ADH Machine Tool einen Überblick über CNC-basierte Lösungen für das Biegen und weitere Verfahren der Blechbearbeitung.
Prüfen Sie das Stempelprofil und den gesamten Freiraum für das Werkstück, nicht nur die Stempelspitze. Ein bereits geformter Schenkel kann bei einer späteren Biegung am geraden Stempelkörper anstoßen. Ein Schwanenhalsstempel kann den erforderlichen Freiraum schaffen, weist jedoch möglicherweise eine geringere Belastbarkeit auf. Eine größere Werkzeughöhe kann den Zugang erleichtern, verringert jedoch den verfügbaren Öffnungsraum. Segmentstöße dürfen nicht an Stellen liegen, an denen sie eine kritische Oberfläche markieren oder die Biegung nicht ausreichend abstützen könnten.
Berechnen Sie die erforderliche Kraft anhand freigegebener Daten, die dem tatsächlichen Werkstoff, der Dicke, dem Biegeverfahren, der Matrizenöffnung, der Biegelänge, dem Winkel, den Einheiten und den erforderlichen Korrekturfaktoren entsprechen. Wenn die Quelle die Kraft je Längeneinheit angibt, multiplizieren Sie diesen Wert mit der tatsächlich belasteten Länge. Extrapolieren Sie nicht von einem benachbarten Wert, wenn die vorgesehene Kombination nicht abgedeckt ist.
Vergleichen Sie sowohl die Gesamtkraft als auch die Kraft je Längeneinheit mit den zulässigen Werten aller Komponenten im Kraftfluss: Maschine, Stempel, Matrize, Werkzeughalter, Spannsystem, Adapter, Erhöhung und sämtliche Zwischenhalter. Die niedrigste jeweils geltende Belastungsgrenze bestimmt die zulässige Einrichtung. Verteilen Sie eine kurze Biegung rechnerisch nicht auf die gesamte Maschinenlänge und gehen Sie nicht davon aus, dass die Gesamtkapazität der Maschine ein schmales Werkzeugsegment automatisch sicher macht. Wenn hohe Kräfte und große Biegelängen eine entsprechend dimensionierte Anlage erfordern, bietet die große Abkantpresse von ADH Machine Tool einen passenden Ansatz; bei der Maschinenauslegung werden Festigkeit und Steifigkeit von Rahmen und Pressbalken mittels Finite-Elemente-Analyse überprüft.
Kurze, konzentrierte, unterbrochene oder außermittige Biegungen erfordern besondere Aufmerksamkeit. Sie können lokale Werkzeugbereiche überlasten, den Pressenstößel oder das Maschinenbett verwinden, Führungen ungleichmäßig belasten und Winkelabweichungen verursachen, selbst wenn die Gesamtpresskraft gering erscheint. Befolgen Sie die Herstellervorgaben zu Mindestbelastungslänge, Segmenteinsatz, Biegeposition, konzentrierter Belastung und außermittiger Bearbeitung. Eine Bombierung kann zulässige Durchbiegungen ausgleichen; sie kann eine Überlastung nicht akzeptabel machen.
Betrachten Sie den Raum zwischen Stempel und Matrize als Quetschgefahrenbereich. Bringen Sie niemals eine Hand, einen Finger, einen Arm, den Kopf, ein Richtlineal, eine Fühlerlehre, eine Taschenlampe oder irgendeinen anderen Gegenstand zwischen die Werkzeuge, solange eine Bewegung möglich ist. Langsam-, Jog-, Tipp- und Einrichtbetrieb heben die Umformkraft nicht auf.
Klären Sie vor dem Umgang mit Werkzeugen, wer dazu befugt ist, welcher Maschinenmodus erforderlich ist, welche Schutzeinrichtungen aktiv bleiben müssen, wo der Bediener stehen muss und wann eine Energietrennung erforderlich ist. Ein kontrollierter Einrichtbetrieb darf nur für Aufgaben verwendet werden, die vom Hersteller und den betrieblichen Verfahren ausdrücklich zugelassen sind. Lockout/Tagout oder ein anderes vorgeschriebenes Verfahren zur Energiekontrolle ist bei Wartungsarbeiten, beim Beseitigen von Blockierungen, bei unerwarteten Bewegungen, festsitzenden Klemmen, unzugänglichen Verunreinigungen sowie bei allen Arbeiten erforderlich, bei denen eine Gefährdung durch gefährliche Bewegungen oder gespeicherte Energie besteht.
Prüfen Sie Maschinenbett, Stößelflächen, Halter, Adapter, Klemmen, Stempel und Matrize. Entfernen Sie Späne, Zunder und Ablagerungen mit dem zugelassenen Verfahren. Achten Sie auf Risse, Grate, Verformungen, Aufstauchungen, umgelegte Kanten, eingebettetes Material, Verschleiß, Korrosion, lose Befestigungselemente, beschädigte Rückhalteeinrichtungen und unleserliche Tragfähigkeitskennzeichnungen. Überprüfen Sie die genaue Werkzeugidentität, Öffnung, den Radius, die Höhe, das Profil, die Ausrichtung und die Segmentanordnung.
Führen Sie keine improvisierten Reparaturen, Unterfütterungen, Schleif- oder Schweißarbeiten durch und erhöhen Sie nicht eigenmächtig die Klemmkraft. Beschädigte, nicht identifizierte, schlecht sitzende oder unzuverlässige Werkzeuge müssen durch befugtes Personal korrigiert werden.
Halten Sie die für die Maschine und die Werkzeugausführung vorgegebene Einbaureihenfolge ein. Verwenden Sie für schwere oder unhandliche Abschnitte Wagen, Hebevorrichtungen, Ladearme oder andere zugelassene Hilfsmittel. Stützen Sie jedes Werkzeug ab, bevor Sie sein Rückhaltesystem lösen, halten Sie die Finger von Quetschstellen fern, legen Sie die Kontaktflächen an den vorgesehenen Bezugsflächen an und ordnen Sie die Segmente so an, dass die gesamte belastete Biegelänge durchgehend und mit ausreichender Tragfähigkeit abgestützt ist.
Aktivieren Sie Klemmen und Rückhalteeinrichtungen in der vorgeschriebenen Reihenfolge und überprüfen Sie anschließend den tatsächlichen mechanischen Eingriff. Eine Kontrollleuchte beweist nicht, dass ein Werkzeug korrekt sitzt und sicher gehalten wird. Prüfen Sie nach dem Klemmen erneut die Positionen der Segmente, da der Klemmvorgang Verunreinigungen sichtbar machen oder einen schlecht sitzenden Abschnitt aus seiner Position ziehen kann.
Überprüfen Sie die Zentrierung ausschließlich nach dem zugelassenen Langsamfahrverfahren und von der dafür vorgesehenen sicheren Position aus. Stellen Sie sicher, dass die im Steuerungssystem hinterlegten Daten zum eingebauten Werkzeug und die Maschinenreferenz mit dem tatsächlichen Stempel und der tatsächlichen Matrize übereinstimmen. Fahren Sie die Werkzeuge nur so weit zusammen, wie es das Zentrierverfahren zulässt, prüfen Sie Parallelität und Mittellinienausrichtung und öffnen Sie anschließend die Werkzeuge, bevor Sie Einstellungen vornehmen.
Stoppen Sie sofort bei Werkzeugbewegungen, Kippeln, unsicherem Rückhalt, ungewöhnlichen Geräuschen, unerwartetem Kontakt, falscher Geschwindigkeit oder Richtung, einer veralteten Werkzeugreferenz oder einer Schutzeinrichtung, die nicht wiederhergestellt und überprüft werden kann. Fertigen Sie nicht versuchsweise ein Teil, um festzustellen, ob sich der Zustand verbessert.
Betrachten Sie jedes aufgerufene oder neu eingegebene Programm als ungeprüft. Gleichen Sie die Steuerungsdaten mit der Zeichnung, dem Biegeplan, den eingebauten Werkzeugen und den überprüften Referenzen ab. Überprüfen Sie Einheiten, Material, Dicke, Stempel- und Matrizendaten, Biegeverfahren, Biegewinkel, Radius, Biegerichtung, Hinteranschlagachsen, aktive Korrekturwerte, Rückfederungskorrekturen, Bombierungswerte und den Programmrevisionsstand.
Prüfen Sie gespeicherte Korrekturen, anstatt sie automatisch beizubehalten oder zu löschen. Eine Korrektur kann zu einer anderen Materialcharge, einem anderen Werkzeugzustand oder einem anderen Maschinenzustand gehören. Wenn sich ein Programmwert nicht auf freigegebene Auftragsinformationen zurückführen lässt, stoppen Sie vor dem Start des Zyklus.
Positionieren Sie die Hinteranschlagfinger an stabilen Anlagepunkten. Beide Finger sollten die vorgesehene Kante oder umgeformte Fläche erfassen, ohne das Teil aus der Rechtwinkligkeit zu drücken. Vermeiden Sie Grate, Bohrungen, Ausklinkungen, abgerundete Ecken, flexible Bereiche und unregelmäßige Kanten, sofern nicht eine freigegebene Vorrichtung oder eine alternative Positionierungsmethode Teil des Plans ist.
Prüfen Sie jede Anschlagposition und jeden Verfahrweg. Üblicherweise steuert die X-Achse die Anschlagtiefe, die R-Achse die Fingerhöhe und die Z-Achsen die seitliche Position; die Maschinenkonventionen können jedoch abweichen. Bestätigen Sie die Bedeutung jeder Achse an der tatsächlich verwendeten Abkantpresse. Überprüfen Sie Soll- und Istpositionen, Achsverfahrwege, Fingerhöhe, seitlichen Freiraum und den Verfahrweg zwischen den Biegungen. Ein Finger, der an beiden Endpunkten ausreichend Abstand hat, kann beim Umpositionieren dennoch mit einem Halter oder einem umgeformten Flansch kollidieren.
Initialisieren Sie Stößeltiefe, Annäherungsgeschwindigkeit, Biegegeschwindigkeit, Rücklaufhöhe, Verweilzeit und Bombierung konservativ anhand freigegebener Ausgangswerte. Die berechnete Tiefe ist ein Ausgangswert und kein Nachweis dafür, dass die Biegung korrekt ist. Stellen Sie eine ausreichende Rücklaufhöhe bereit, damit das Prüfteil entnommen und gedreht werden kann. Ändern Sie Tiefe, Verweilzeit und Bombierung nicht gleichzeitig; mehrere gleichzeitige Änderungen verschleiern Ursache und Wirkung.
Simulieren Sie die vollständige Abfolge oder führen Sie sie schrittweise durch. Berücksichtigen Sie das Einlegen, die Anschlagbewegung, die Annäherung des Stößels, das Biegen, das Zurückziehen, das Drehen des Teils, das Neupositionieren des Anschlags und die abschließende Entnahme. Prüfen Sie den tatsächlichen Bewegungsweg des Zuschnitts und jedes umgeformten Flansches in Bezug auf Stempel, Matrize, Halter, Klemmen, Anschlagfinger, Anschlagbalken, Auflagen, Stößel, Maschinenbett und Rahmen. Eine Simulation ist nur dann aussagekräftig, wenn ihre Werkzeug- und Teiledaten korrekt sind; außerdem kann sie nicht jeden Grat, jede Wölbung, jeden flexiblen Flansch oder jedes angrenzende Segment abbilden.
Führen Sie die erste Annäherung im freigegebenen Langsam- oder Schrittbetrieb durch. Halten Sie Hände und Prüfwerkzeuge aus dem Arbeitsbereich fern. Stoppen Sie, wenn der Zuschnitt wackelt, verrutscht, sich durchbiegt oder anhebt, wenn sich ein Anschlag oder Flansch einem Hindernis nähert, wenn der Kontakt früher als erwartet erfolgt oder wenn Bewegung, Geschwindigkeit oder Geräusch vom Programm abweichen. Öffnen Sie die Werkzeuge gemäß dem freigegebenen Verfahren erneut, beheben Sie die Abweichung und wiederholen Sie die Freiraumprüfung.
Verwenden Sie produktionsgleiches Material mit der richtigen Güte, Dicke, Walzrichtung, Gratrichtung, Beschichtung, Oberflächenausrichtung, Zuschnittform und Anschlagreferenz. Ein leicht verfügbares Reststück kann bei der Abschätzung der Rückfederung helfen, eignet sich jedoch nicht zur Validierung der Abstützung über die gesamte Länge, der Anschlagpositionierung, der Markierungen oder des Freiraums.
Messen Sie jeden Versuch nach dem Entfernen der Umformlast in einer einheitlichen Reihenfolge:
Dokumentieren Sie die tatsächlichen Messwerte, nicht nur „bestanden“ oder „nicht bestanden“. Das Fehlermuster weist auf die wahrscheinliche Ursache hin. Ein gleichbleibender Winkelfehler bei korrekt positionierter Biegung deutet auf eine zulässige Korrektur der Stößeltiefe oder der Rückfederung hin. Ein korrekter Winkel bei einem zu kurzen oder zu langen Schenkel deutet auf die Referenz des Hinteranschlags, die Werkstückanlage, die Abwicklung, die Biegeverkürzung oder das Messverfahren hin – nicht auf die Stößeltiefe.
Winkelabweichungen entlang der Biegung erfordern eine andere Untersuchung. Ein gleichmäßiges Muster von der Mitte zu den Enden kann auf Durchbiegung oder Bombierung hindeuten. Ein gleichmäßiges Gefälle kann auf die Werkstückanlage, die Werkzeughöhe oder die Parallelität der Maschine hinweisen. Eine abrupte lokale Änderung in der Nähe eines Segmentstoßes kann auf Verunreinigung, Verschleiß, Beschädigung oder ein nicht passendes Werkzeug hindeuten. Prüfen Sie die Werkstückabstützung und die Materialkonsistenz, bevor Arbeiten an der Maschinengeometrie freigegeben werden.
Ändern Sie jeweils nur eine Variable. Dokumentieren Sie den alten Wert, den neuen Wert, das Messergebnis, die Materialidentifikation und die Versuchsnummer. Führen Sie bei Bedarf einen weiteren kontrollierten Versuch an einem neuen Werkstück durch und wiederholen Sie anschließend dieselbe Prüfung. Das Nachbiegen eines bereits umgeformten Werkstücks verändert dessen Umformhistorie und ist möglicherweise nicht repräsentativ für den nächsten Zuschnitt, sofern ein zweiter Hub nicht Bestandteil des freigegebenen Prozesses ist.
Beenden Sie versuchsweise Korrekturen bei Rissbildung, Werkzeugbewegung, Überlastwarnungen, instabilen Maßen, ungewöhnlichen Geräuschen, unerwarteten Bewegungen, Beinahe-Kollisionen oder beeinträchtigten Schutzeinrichtungen. Unter diesen Bedingungen muss die Prozesskette erneut überprüft werden; eine weitere schrittweise Einstellungsänderung ist nicht zulässig.
Eine einzige gute Biegung reicht nicht aus. Verwenden Sie die im Kontrollplan des Unternehmens vorgeschriebene Prüfmenge. Neue Werkstücke müssen die vorgesehene Abfolge reproduzierbar durchlaufen und alle anwendbaren Zeichnungsanforderungen erfüllen, ohne unsichere Bewegungen, Alarme, Werkzeugbewegungen oder unerklärte Abweichungen.
Bestätigen Sie vor der Freigabe Folgendes:
Überwachen Sie während der Produktion weiterhin die Winkelabweichung, Schwankungen der Schenkellänge, die Teileausrichtung, Werkzeugbewegungen, Geräusche, Alarme und Materialänderungen. Untersuchen Sie erkennbare Trends, bevor die Messwerte die Toleranzgrenzen überschreiten.
Unterbrechen Sie die Produktion und führen Sie eine erneute Verifizierung durch, nachdem ein Werkzeug bewegt oder ausgetauscht wurde, sich die Materialspezifikation oder Materialcharge geändert hat, das Programm bearbeitet wurde, eine neue Korrektur angewendet wurde, ein Alarm aufgetreten ist, die Stromversorgung unterbrochen wurde, Wartungsarbeiten durchgeführt wurden oder unerklärliche Abweichungen auftreten. Das Zurücksetzen eines Alarms oder die Wiederherstellung eines Programms stellt die Produktionsfreigabe nicht wieder her.
Eskalieren Sie Widersprüche in der Zeichnung, Maschinenfehler, Werkzeugschäden und instabile Ergebnisse. Bewahren Sie die tatsächlichen Einstellungen und gemessenen Symptome auf, kennzeichnen Sie die betroffenen Teile und beziehen Sie den zuständigen Vorgesetzten, die Qualitätsabteilung, die technische Fachstelle, das Wartungsteam oder den Werkzeugspezialisten ein. Umgehen Sie niemals Schutzeinrichtungen, verbergen Sie keine Warnungen, verändern Sie keine beschädigten Werkzeuge und ändern Sie die Einstellungen nicht so lange, bis zufällig ein Teil die Prüfung besteht.
Wenn bei der Auswahl, Anwendung oder Implementierung Klärungsbedarf besteht, bietet ADH Machine Tool mit CNC-basierten Lösungen für Biegen und Blechbearbeitungsautomation sowie eigener Forschung und Entwicklung eine passende technische Anlaufstelle. Nehmen Sie Kontakt auf, um Anforderungen und mögliche Lösungen zu besprechen.
Die zentrale Erkenntnis ist einfach: Die Ausrichtung ist nur ein Glied in der Kette. Eine sichere, wiederholbare Einrichtung der Abkantpresse beginnt mit der Zeichnung und endet mit einem verifizierten Prozess, der auch das nächste Gutteil herstellen kann – nicht nur das erste.
