Die Anatomie einer Abkantpresse: Verständnis des Maschinendesigns
Stellen Sie sich eine Maschine vor, die in der Lage ist, flache Metallbleche in komplizierte und präzise Komponenten zu verwandeln,…
Gehen Sie zu einer typischen mittelgroßen Abkantpresse, sehen Sie in der Nähe des Bedienfelds ein angenietetes Metallschild: „Kapazität: 200 Tonnen.“ Wenn Sie ein sechs Zoll langes Stück Stahlplatte mit einem halben Zoll Dicke in der Hand halten, wirkt diese Zahl wie eine Garantie. Vielleicht brauchen Sie 50 Tonnen, um es zu biegen. Die Maschine hat 200. Sie legen den kleinen, dicken Block mittig auf das Bett, treten auf das Pedal und gehen davon aus, dass die Maschine dabei kaum ins Schwitzen kommt.
Stattdessen hören Sie ein Geräusch wie einen Schrotflintenschuss. Splitter treffen die Werkstattwand. Sie haben gerade eine gehärtete Stahlmatrize gesprengt und möglicherweise eine Maschine im sechsstelligen Wert dauerhaft verzogen. Das Problem war nicht mangelnde Kraft. Das Problem war ein grundlegendes Missverständnis dessen, was diese Nennangabe tatsächlich bedeutet.
Stellen Sie sich eine Hängebrücke vor. Die massiven Betontürme an beiden Enden sind dafür ausgelegt, Tausende Tonnen an Autos und Lastwagen zu tragen. Diese Kapazität setzt jedoch voraus, dass der Verkehr über die gesamte Spannweite der Fahrbahn verteilt ist. Würde man das Gesamtgewicht eines Berufsverkehrs auf einen einzigen, unvorstellbar schweren Lastwagen stapeln, der genau in der Mitte steht, würde die Fahrbahn lange einknicken, bevor die Türme ihre maximale Gewichtsgrenze erreichen.
Eine Abkantpresse funktioniert genau auf dieselbe Weise. Die Seitenrahmen der Maschine sind die Brückentürme. Der obere Stößel und das untere Bett sind die Brückenfahrbahn. Wenn der Hersteller „200 Tonnen“ auf die Seite der Maschine stempelt, gibt er an, was die Seitenrahmen und Hydraulikzylinder bei verteilter Arbeit aufnehmen können. Er geht davon aus, dass Sie ein zehn Fuß langes Blech biegen und diese Kraft gleichmäßig über die gesamte Länge des Betts verteilen. Er geht nicht davon aus, dass Sie die gesamte Kraft in der Mitte konzentrieren. Wer solche Grenzen bei der Maschinenauslegung genauer berücksichtigen muss, kann bei ADH Machine Tool eine CNC-Abkantpresse als passenden Ansatz für präzisere Biegeprozesse und automatisierte Blechbearbeitung prüfen.
Angenommen, Sie müssen ein Stück Platte biegen, das nur wenige Zoll lang ist, aber dick genug, um erhebliche Kraft zu erfordern. Weil das Teil kurz ist, bedeckt es nur einen winzigen Bruchteil des Betts. Sie legen es in die Mitte, um den Stößel im Gleichgewicht zu halten.
Nun fährt der Stößel nach unten. Die Hydraulik beginnt zu drücken. Weil das Metall dick ist, widersetzt es sich dem Biegen und zwingt die Maschine, Druck aufzubauen. Vielleicht brauchen Sie nur 60 Tonnen, um genau dieses Teil zu biegen, doch weil diese 60 Tonnen auf einen Raum von sechs Zoll gepackt sind, ist die Last stark konzentriert. Sie verlangen nicht mehr von der ganzen „Brücke“, die Arbeit zu leisten. Sie verlangen von einem winzigen, isolierten Abschnitt von Stößel und Bett, mit enormem Druck gegeneinander zu pressen. Damit umgehen Sie die Gesamtfestigkeit der Maschine und greifen ihre lokalen Schwachstellen an.
Wenn Sie eine konzentrierte Last in die Mitte des Betts zwingen, muss irgendetwas nachgeben. Meist verliert zuerst das Werkzeug. Eine Standard-V-Matrize ist gehärtet, um Verschleiß zu widerstehen, und dadurch spröde. Wird ein kurzer Abschnitt davon mit zu viel konzentrierter Tonnage belastet, spaltet sie sich wie Brennholz in der Mitte und schleudert gefährliche Stahlfragmente durch die Werkstatt.
Wenn das Gesenk überlebt, bekommt die Maschine den Schlag ab. Stößel und Bett biegen sich in der Mitte voneinander weg – ein Zustand, der als Durchbiegung bezeichnet wird. Eine geringe Durchbiegung ist normal, doch bei einer stark konzentrierten Last gibt der Stahl über seine Elastizitätsgrenze hinaus nach. Das Bett bleibt dauerhaft gekrümmt, was bedeutet, dass Sie auf dieser Maschine nie wieder ein gerades, langes Teil biegen werden. Wenn es Ihnen gelingt, bei einem kurzen Teil bis an die maximale Grenze der Maschine zu gehen, biegen Sie nicht mehr nur Metall. Sie bauen einen hydraulischen Keil, der darauf ausgelegt ist, die Seitenrahmen Ihrer Maschine zu sprengen. Um das zu verhindern, erfordert jede kurze, dicke Biegung eine einfache Berechnung, noch bevor Sie das Pedal berühren.

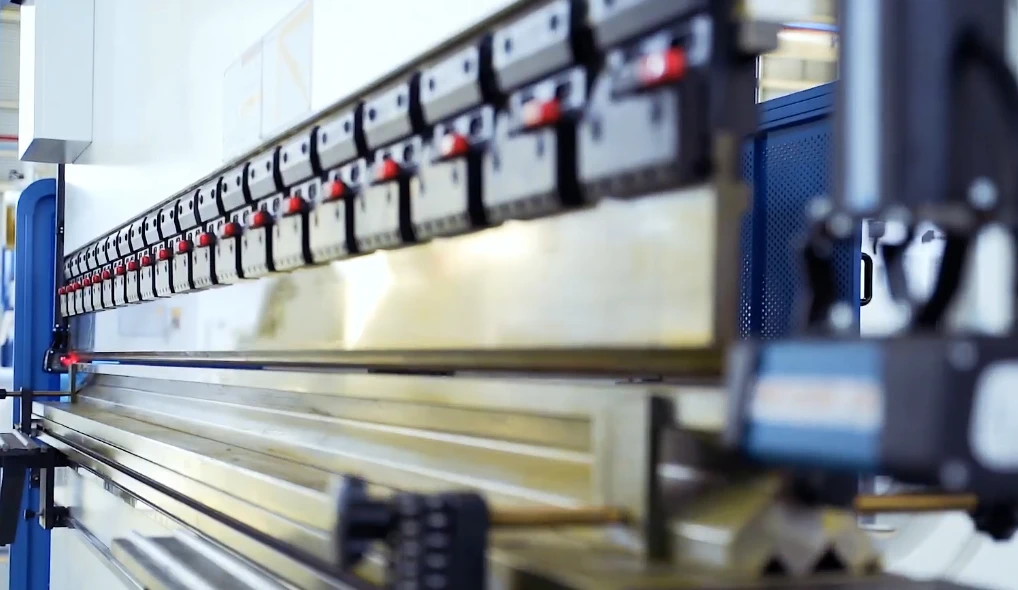

Gehen Sie zu einer 12-Fuß-Abkantpresse und legen Sie ein Maßband über die Vorderseite. Möglicherweise messen Sie 144 Zoll Stahlbett von links nach rechts. Sehen Sie nun unter die Maschine. Die massiven vertikalen Stahlplatten, die die Hydraulikzylinder aufnehmen und die gesamte Baugruppe zusammenhalten, sind nach innen versetzt montiert. Der Abstand zwischen diesen beiden Seitenrahmen ist die einzige Abmessung, die für die Physik des Biegens tatsächlich zählt.
Angenommen, der Abstand zwischen diesen Seitenrahmen beträgt 124 Zoll. Die zusätzlichen 10 Zoll, die an jedem Ende des Betts überstehen, sind lediglich auskragender Stahl; sie tragen die Hauptbiegekraft nicht. Wenn Sie sichere Lastgrenzen berechnen, ist die gesamte Bettlänge völlig irrelevant. Die Werkzeuglänge bestimmt, wie viel Oberfläche aktiv in das Teil drückt, sie bestimmt jedoch nicht, wie das Maschinengerüst diesen Druck aufnimmt.
Der Abstand der Seitenrahmen ist der strukturelle Ankerpunkt der Maschine. Jedes Pfund Kraft, das von den Hydraulikzylindern erzeugt wird, muss durch den Stößel, in das Werkzeug, durch das Blech, in das untere Bett und schließlich hinaus zu diesen beiden Seitenrahmen wandern. Wenn Sie diesen Abstand ignorieren und sich nur auf die Länge Ihres Stempels und Ihrer Matrize konzentrieren, berechnen Sie die Belastung des Werkzeugs, nicht die Belastung der Maschine.
Stellen Sie sich vor, Sie biegen ein 10 Fuß langes Blech aus 11-Gauge-Stahl. Das Material erstreckt sich über nahezu den gesamten Abstand zwischen den Seitenrahmen. Wenn der Stößel nach unten fährt, drückt der Widerstand des Metalls gleichmäßig über die gesamte Länge des oberen Balkens zurück. Diese Kraft wird direkt und effizient nach außen auf die Seitenrahmen übertragen und nutzt die Geometrie der Maschine genau so, wie es die Ingenieure vorgesehen haben.
Tauschen Sie dieses lange Blech nun gegen ein 12 Zoll langes Stück dicke Platte aus, das exakt dieselbe Gesamttonnage erfordert. Die Hydraulikzylinder drücken weiterhin mit derselben Kraft nach unten, doch der Widerstand ist vollständig auf einen Bereich von einem Fuß konzentriert. Der Stahl von Stößel und Bett direkt oberhalb und unterhalb dieses Teils muss den gesamten nach oben und unten wirkenden Druck aufnehmen, bevor er ihn horizontal nach außen zu den Seitenrahmen übertragen kann. Die Maschine arbeitet nicht mehr als einheitliche Struktur; die Mitte arbeitet gegen die Seiten.
Bediener lernen früh, kurze, schwere Teile mittig auszurichten. Außermittiges Biegen zwingt einen Hydraulikzylinder dazu, stärker zu arbeiten als den anderen, wodurch der Stößel kippt und möglicherweise die Zylinderführungen beschädigt. Das Zentrieren des Teils hält den Stößel vollkommen waagerecht und schützt die Hydraulik.
Doch das Ausrichten des Stößels löst das strukturelle Problem nicht. Wird eine massive, konzentrierte Last genau in der Mitte platziert, maximiert dies tatsächlich den Weg, den die Kraft durch die Stahlträger zurücklegen muss, um die Seitenrahmen zu erreichen. Sie haben die Hydraulikzylinder erfolgreich ausbalanciert, aber gleichzeitig das größtmögliche Biegemoment in der Mitte des oberen und unteren Betts erzeugt.
Denken Sie an die Hängebrücke zurück. Die Seitenrahmen sind die Betontürme, und Stößel und Tisch sind das Stahldeck, das das Wasser überspannt. Wenn Sie einen unvorstellbar schweren Lkw genau in der Mitte abstellen, stürzen die Türme nicht ein. Stattdessen hängt das Deck in der Mitte durch.
Bei einer Abkantpresse nennt man dieses Durchhängen Durchbiegung. Wenn sich die Tonnage auf einem kurzen, mittig platzierten Teil aufbaut, wölbt sich die Mitte des Stößels nach oben, und die Mitte des Tisches wölbt sich nach unten. Ein geringes Maß an elastischer Durchbiegung ist in die Maschine einkonstruiert; der Stahl federt wieder in die ebene Ausgangslage zurück, sobald das Pedal losgelassen wird. Wird eine konzentrierte Last jedoch zu weit getrieben, gibt der Stahl nach und behält eine dauerhafte Krümmung. Auf dieser Maschine werden Sie nie wieder ein gerades, langes Teil biegen. Um ein dauerhaftes Verziehen des Tisches zu verhindern, brauchen Sie eine feste mathematische Grenze, die Ihnen genau sagt, wann ein Teil für Ihre konkrete Maschine zu kurz und zu dick ist.
Angenommen, Sie stehen vor einer 200-Tonnen-Maschine mit genau 10 Fuß freiem Abstand zwischen den Seitenrahmen. Wenn Sie davon ausgehen, dass diese 200-Tonnen-Nennleistung überall auf dem Tisch gleichermaßen gilt, riskieren Sie, die Anlage zu zerstören. Die Tonnage auf dem Typenschild ist eine maximale hydraulische Leistungsfähigkeit, keine strukturelle Garantie. Um herauszufinden, was das Stahlgerüst Ihrer Maschine tatsächlich ohne dauerhafte Durchbiegung aushält, müssen Sie die Marketingzahlen beiseitelassen und die Grenze für konzentrierte Lasten berechnen.
Da der überstehende Tisch außerhalb der Seitenrahmen nichts dazu beiträgt, die primäre Biegelast aufzunehmen, muss Ihre Berechnung mit der strukturellen Spannweite beginnen. Nehmen Sie ein Maßband und messen Sie den Abstand zwischen den Innenseiten der beiden vertikalen Hauptrahmen.
Wenn Sie zwischen den Rahmen 10 Fuß (120 Zoll) messen, ist das Ihre Arbeits-Spannweite. Der zusätzliche Fuß Tisch, der auf beiden Seiten übersteht, ist für das Überleben der Maschine irrelevant. Jede Berechnung, die bestimmt, ob eine schwere Platte Ihren Tisch dauerhaft verzieht, beruht ausschließlich auf diesem Innenmaß.
Maschinenbauer legen Stößel und Tisch so aus, dass sie die volle Nenn-Tonnage nur dann aufnehmen können, wenn die Kraft ausreichend verteilt ist, damit die Mitte nicht plastisch nachgibt. Der technische Branchenstandard besagt, dass diese Verteilung ungefähr 60 % des Abstands zwischen den Seitenrahmen abdecken muss.
Wenn die Spannweite zwischen Ihren Seitenrahmen 10 Fuß beträgt, sind 60 % davon 6 Fuß. Das bedeutet, dass Ihre Maschine ihre vollen 200 Tonnen nur dann sicher aufnehmen kann, wenn das zu biegende Teil mindestens 6 Fuß lang ist. Verkürzen Sie das Teil auf 5 Fuß, wird die Kraft zu stark konzentriert, als dass die Mitte des Tisches den maximalen hydraulischen Druck tragen könnte. Die strukturelle Kapazität der Maschine sinkt linear, sobald das Teil kürzer wird als diese kritische 60-%-Schwelle.
Damit dies in der Fertigung praktisch nutzbar ist, brauchen Sie eine feste Zahl: die maximal sicheren Tonnen pro Fuß. Die Formel ist einfach. Nehmen Sie die lichte Weite zwischen den Seitenständern in Fuß und multiplizieren Sie sie mit 0,60, um Ihre minimale Länge für die volle Tonnage zu ermitteln. Bei unserer Spannweite von 10 Fuß ergibt das 6 Fuß.
Teilen Sie nun die gesamte Nenn-Tonnage Ihrer Maschine durch diese Zahl. 200 Tonnen geteilt durch 6 Fuß ergeben 33,3 Tonnen pro Fuß. Das ist die strukturelle Geschwindigkeitsgrenze Ihrer Maschine. Es spielt keine Rolle, ob die Hydraulikzylinder 200 Tonnen Kraft erzeugen können; der physische Stahl von Tisch und Stößel kann nur 33,3 Tonnen pro Fuß eingesetztem Werkzeug sicher aufnehmen.
Wenden Sie diese Grenze in der Praxis an, bevor Sie auf das Pedal treten. Wenn Sie ein 2 Fuß langes Stück dickes Blech biegen müssen, multiplizieren Sie Ihre sichere Grenze (33,3 Tonnen pro Fuß) mit der tatsächlich belasteten Länge (2 Fuß). Ihre maximal sichere Kraft für genau diese Einrichtung beträgt 66,6 Tonnen.
Wenn die Biegung 100 Tonnen erfordert, liefert die Hydraulik diese Kraft ohne Weiteres, aber der Tisch wird sich dauerhaft durchbiegen. Die Regel ist absolut: Multiplizieren Sie Ihre sicheren Tonnen pro Fuß mit der Länge der Biegung. Wenn das Teil 8 Fuß lang ist, ergibt 33,3 mal 8 zwar 266,4 Tonnen — Sie sind jedoch selbstverständlich durch das absolute hydraulische Maximum der Maschine von 200 Tonnen begrenzt. Sie wissen nun genau, was die Maschine physisch aushalten kann, ohne den Tisch zu verformen.
Angenommen, Sie nehmen ein Stück 1/4-Zoll-Baustahl aus dem Regal. Sie können die zum Biegen erforderliche Kraft nicht danach schätzen, wie schwer es sich anfühlt. Sie müssen eine Tonnagetabelle oder einen digitalen Abkantpressen-Rechner heranziehen. Diese Werkzeuge berechnen den Bedarf anhand von fünf festen Variablen: der Zugfestigkeit des Materials, der Materialdicke, der Breite der V-Matrizenöffnung, der Länge der Biegung und des Umformverfahrens.
Ändern Sie eine Variable, und die erforderliche Kraft kann stark schwanken. Das Luftbiegen von 1/4-Zoll-Baustahl über einer standardmäßigen 2-Zoll-V-Matrize erfordert ungefähr 15,3 Tonnen Kraft pro Fuß. Wenn Sie diese V-Matrize auf 1,5 Zoll verengen, um einen engeren Innenradius zu erreichen, nimmt die Hebelwirkung ab, und der Tonnagebedarf steigt sprunghaft. Wenn Sie vom Luftbiegen zum Prägen wechseln — wobei der Stempel das Material bündig gegen die Flächen der Matrize drückt — kann sich die erforderliche Tonnage leicht verdreifachen. Sie müssen Ihre exakten Werkzeuge und das Verfahren festlegen, bevor Sie einen Wert aus der Tabelle entnehmen.
Tonnagetabellen und Software-Rechner sprechen keine einheitliche Sprache. Eine Wandtabelle gibt die erforderliche Kraft typischerweise in Tonnen pro Fuß an. Eine CNC-Steuerung kann die Gesamttonnage für Ihre konkrete Teillänge ausgeben. Um Ihre Einrichtung sicher zu bewerten, müssen Sie die Rechnung vereinheitlichen, sodass Ihnen beide Zahlen vorliegen.
Wenn Ihre Tabelle besagt, dass die Biegung 15,3 Tonnen pro Fuß erfordert und Ihr Teil 2 Fuß lang ist, multiplizieren Sie beides. Ihr gesamter Biegekräftebedarf beträgt 30,6 Tonnen. Umgekehrt gilt: Wenn ein Rechner vorgibt, dass ein 6 Zoll langer Winkel insgesamt 20 Tonnen zum Biegen benötigt, müssen Sie die konzentrierte Last ermitteln. Teilen Sie diese 20 Tonnen durch 0,5 Fuß. Das Ergebnis sind enorme 40 Tonnen pro Fuß. Sie dürfen diese Umrechnung nicht überspringen. Sie benötigen den Wert in Tonnen pro Fuß, um die strukturelle Grenze der Maschine zu prüfen, und die Gesamttonnage, um sicherzustellen, dass Sie die Hydraulikzylinder nicht bis zum Maximum auslasten.
Nun stellen Sie Ihren berechneten Bedarf den physischen Engpässen Ihrer Maschine gegenüber. Nehmen Sie den Bedarf von 40 Tonnen pro Fuß aus dem Beispiel mit dem 6 Zoll langen Winkel. Erinnern Sie sich an die 200-Tonnen-Maschine mit einer Spannweite von 10 Fuß, die wir zuvor bewertet haben und die eine strukturelle Grenze von 33,3 Tonnen pro Fuß hatte. Wenn Sie versuchen, diesen Winkel zu biegen, wird sich das Bett dauerhaft durchbiegen. Die Gesamtlast von 20 Tonnen beträgt kaum 10 % der hydraulischen Kapazität der Maschine, aber die konzentrierte Kraft zerstört den Tisch.
Die Maschine ist nur die halbe Gleichung. Jeder Stempel und jede Matrize hat eine maximale sichere Arbeitslast, die meist direkt in den Stahl eingestempelt oder im Katalog des Herstellers angegeben ist. Wenn Ihre gewählte V-Matrize für 28 Tonnen pro Fuß ausgelegt ist, wird eine Last von 40 Tonnen pro Fuß die Matrize wahrscheinlich in der Mitte spalten und gehärtete Stahlsplitter durch die Werkstatt schleudern. Die Biegung ist nur sicher, wenn der Bedarf deutlich unter sowohl der strukturellen Grenze der Maschine als auch der maximalen Belastungsbewertung der Werkzeuge liegt; wer dafür konkrete Unterlagen zu CNC-Biegelösungen und weiteren Blechbearbeitungsoptionen sucht, findet bei ADH Machine Tool einen passenden Downloadbereich.
In der schweren Fertigung ist „nahe genug“ der Satz, der unmittelbar vor einem lauten Knall fällt. Wenn Ihr berechneter Bedarf 32 Tonnen pro Fuß beträgt und die Maschinengrenze bei 33,3 Tonnen pro Fuß liegt, haben Sie noch kein grünes Licht.
Blech ist nicht vollkommen gleichmäßig. Ein Blech aus 1/4-Zoll-Stahl kann vom Walzwerk etwas dicker ausfallen, oder seine Zugfestigkeit kann aufgrund eines anderen Kohlenstoffgehalts in genau dieser Charge ansteigen. Diese alltäglichen Schwankungen können Ihre tatsächliche Tonnage leicht um 10 % bis 15 % über den theoretischen Tabellenwert treiben. Wenn Ihre Berechnung innerhalb dieser Fehlermarge von 10 % an die Grenzen Ihrer Maschine oder Werkzeuge heranrückt, behandeln Sie die Einrichtung als klares No-Go. Stoppen Sie den Vorgang. Suchen Sie eine breitere V-Matrize, um die erforderliche Tonnage zu senken, oder kontaktieren Sie den Werkzeughersteller, um zu prüfen, ob eine bestimmte Einrichtung einen konstruktiv vorgesehenen Sicherheitsfaktor hat. Nachdem die Regeln festgelegt und die Grenzen definiert sind, lässt sich diesem Prozess nur vertrauen, wenn eine vollständige Berechnung von Anfang bis Ende an einem realen Teil durchgeführt wird.
Wenn Sie eine solche Grenzbewertung nicht allein aus Tabellen ableiten möchten, kann ADH Machine Tool als nächster Ansprechpartner sinnvoll sein: Das CNC-basierte Portfolio deckt unter anderem Biegen, Schneiden, Nuten, Scheren und Blechautomatisierung ab und eignet sich damit für eine technische Einordnung der passenden Lösung. Für Rückfragen zur Auslegung oder zur Lieferantenbewertung können Sie Kontakt aufnehmen.
Stellen Sie sich vor, ein Bediener tritt mit einem 1 Fuß langen Stück dicker Stahlplatte an eine Abkantpresse. Die Tonnagetabelle besagt, dass diese konkrete Biegung 120 Tonnen Kraft erfordert. Der Bediener schaut auf das Typenschild der Maschine, sieht „200 Tons“ und nimmt an, dass noch 80 Tonnen Kapazität übrig sind. Er zentriert das Teil, tritt auf das Pedal und verformt das Bett dauerhaft. Um genau zu verstehen, wie eine 120-Tonnen-Biegung eine 200-Tonnen-Maschine zerstört, müssen wir die physische Struktur durchrechnen.
Beginnen Sie mit den Rohabmessungen. Die Maschine in diesem Szenario ist dafür ausgelegt, 200 Tonnen hydraulische Kraft zu liefern. Aber hydraulische Leistung ist nutzlos, wenn man die tragende Strukturgeometrie nicht kennt. Bei dieser Abkantpresse beträgt der Abstand zwischen den Seitenständern – den massiven vertikalen Stahlplatten, die Bett und Stößel zusammenhalten – exakt 10 Fuß. Stellen Sie sich diese Seitenständer wie die Betontürme einer Hängebrücke vor und das Bett wie die Fahrbahn, die zwischen ihnen spannt. Die 200-Tonnen-Angabe ist das Gesamtgewicht, das diese Fahrbahn tragen kann, vorausgesetzt, die Fahrzeuge stehen Stoßstange an Stoßstange über die gesamte Brücke verteilt.
Sie können nicht die gesamte Last in der Mitte der Brücke abstellen. Hersteller von Abkantpressen legen ihre Maschinen so aus, dass sie die volle Tonnage nur dann aufnehmen können, wenn die Last über mindestens 60 % des Abstands zwischen den Seitenständern verteilt ist. Berechnen Sie zuerst diese Grundlage. Nehmen Sie die Spannweite von 10 Fuß und multiplizieren Sie sie mit 60 %; das ergibt 6 Fuß. Das bedeutet: Um alle 200 Tonnen sicher nutzen zu können, muss Ihr Teil mindestens 6 Fuß lang sein. Teilen Sie die maximale Last von 200 Tonnen durch diese Mindest-Verteilungslänge von 6 Fuß. Das Ergebnis liegt bei ungefähr 33,3 Tonnen pro Fuß. Diese Zahl ist Ihre absolute strukturelle Obergrenze.
Die Länge entscheidet über das Überleben der Maschine. Wenn Sie ein 6 Fuß langes Blech biegen, das 33 Tonnen pro Fuß erfordert, beträgt der Gesamtbedarf 198 Tonnen. Die Maschine kann dieses Teil den ganzen Tag biegen, weil die Kraft gleichmäßig über den Stößel wirkt und die Belastung nach außen zu den Seitenständern übertragen wird. Verkleinern Sie das Teil auf 1 Fuß, ändert sich die Physik vollständig. Sie haben dann keine 6 Fuß Material mehr, die die Last verteilen. Sie haben nur 1 Fuß. Daher beträgt Ihre maximale sichere Kapazität für dieses 1-Fuß-Teil schlicht 33,3 Tonnen. Die verbleibenden 166,7 Tonnen hydraulischer Leistung in den Zylindern sind strukturell nicht nutzbar.
Kehren wir zu unserem Bediener mit der 1 Fuß langen Platte zurück, die 120 Tonnen Kraft erfordert. Die Hydraulik der Maschine kann problemlos 120 Tonnen erzeugen. Wenn jedoch 120 Tonnen auf einen Bereich von 12 Zoll konzentriert werden, muss die Mitte des Betts nahezu das Vierfache ihrer strukturellen Grenze von 33,3 Tonnen pro Fuß aufnehmen. Die Seitenständer werden nicht nachgeben, aber die nicht abgestützte Mitte des Betts wird sich unter der massiven Punktlast nach unten durchbiegen. Der Stahl wird über seine Elastizitätsgrenze hinaus gedehnt und nimmt eine bleibende Verformung an. Von diesem Tag an kommt jedes lange Teil, das Sie biegen, bootsförmig heraus: mit einem engeren Winkel an den Enden und einem größeren Winkel in der Mitte. Die Maschine ist nicht ausgefallen, weil ihr Leistung fehlte; sie ist ausgefallen, weil der Bediener hydraulische Kapazität mit strukturellen Grenzen verwechselt hat.
Sie haben die Zahlen durchgerechnet. Die erforderliche Tonnage für diesen kurzen, dicken Halter überschreitet die strukturelle Grenze Ihrer Maschine. Treten Sie nicht auf das Pedal. Lassen Sie die Hydraulik nicht vorsichtig anfahren, nur um zu sehen, ob das Metall nachgibt, bevor die Maschine ächzt. Stahl interessiert sich nicht für Ihren Produktionsplan, und ein dauerhaft verzogenes Bett ist eine sehr teure Art, Physik zu lernen. Wenn die Rechnung Nein sagt, müssen Sie die Rechnung ändern. Es gibt vier Wege aus dieser Lage, und keiner davon besteht darin, die Daumen zu drücken.
Der schnellste Weg, eine überlastete Einrichtung zu korrigieren, besteht darin, den Bedarf zu senken. Ihr erster Schritt ist immer die Matrize. Wechseln Sie zu einer größeren V-Matrizenöffnung. Eine größere Matrizenbreite reduziert die Kraft, die zum Biegen des Metalls erforderlich ist, drastisch, hinterlässt am Teil jedoch einen größeren Innenbiegeradius. Wenn Sie prägen oder kalibrieren, hören Sie damit auf. Wechseln Sie zum Freibiegen. Kalibrieren vervielfacht den Tonnagebedarf; Freibiegen hält ihn auf dem absoluten Minimum.
Wenn die Werkzeugänderungen Sie immer noch im roten Bereich lassen, müssen Sie auf die Zeichnung schauen. Sprechen Sie mit der Konstruktion über den Einsatz eines weicheren Materials oder einer geringeren Materialstärke. Wenn die Teilekonstruktion einen engen Radius an dicker Platte verlangt, ist die Zeichnung selbst ein Maschinenkiller.
Hier ist eine falsche Annahme, die unzählige Abkantpressen ruiniert hat: ein langes Werkzeugstück zu verwenden, um ein kurzes Teil zu biegen. Bediener glauben oft, dass ein drei Fuß langer Stempel und eine entsprechende Matrize in der Maschine die Kraft beim Biegen einer sechs Zoll langen Platte auf magische Weise über drei Fuß des Betts verteilen. Das wird nicht passieren. Die Last entsteht nur dort, wo das Metall gegen das Werkzeug zurückdrückt.
Stellen Sie sich den schweren Lkw vor, der genau in der Mitte der Hängebrücke steht.
Breitere Reifen am Lkw ändern nichts daran, dass das gesamte Gewicht an einer Stelle auf dem Brückendeck sitzt. Das Werkzeug überträgt die Kraft direkt unter dem Teil senkrecht nach unten in das Bett. Wenn das Teil sechs Zoll lang ist, ist auch Ihre Last sechs Zoll lang, ganz gleich, wie viel Stahl Sie in den Stößel einspannen.
Manchmal versucht ein Bediener, das System zu überlisten, indem er eine lange, schwere Biegung in mehrere kürzere Hübe aufteilt, etwa beim schrittweisen Biegen eines Radius. Dadurch sinkt die insgesamt erforderliche hydraulische Tonnage pro Hub. Aber sehen Sie sich an, was dabei mit der strukturellen Berechnung passiert. Wenn Sie die Kontaktfläche jedes Hubs verkürzen, verringern Sie die Verteilungslänge. Vielleicht senken Sie die Gesamtkraft von 150 Tonnen auf 80 Tonnen, aber wenn Sie diese 80 Tonnen auf einen winzigen Abschnitt des Betts konzentrieren, schießt Ihr Tonnen-pro-Fuß-Verhältnis in die Höhe. Sie lösen ein hydraulisches Problem, indem Sie eine strukturelle Krise schaffen. Für lange oder schwere Teile ist deshalb oft eine besser ausgelegte Lösung sinnvoller, etwa eine Tandem-Abkantpresse von ADH Machine Tool, wenn Biegekapazität und Automatisierung auf anspruchsvolle Blechbearbeitung abgestimmt werden müssen.
Wenn die V-Matrize ausgereizt ist, die Zeichnung nicht geändert werden kann und die Last weiterhin zu konzentriert bleibt, sind Sie am Ende der Möglichkeiten angekommen. Dieser Auftrag gehört nicht auf diese Abkantpresse. Verlegen Sie die Einrichtung auf eine Maschine mit höherer Tonnagebewertung und einem dickeren, tieferen Bett, das dafür ausgelegt ist, massive Punktlasten aufzunehmen; als naheliegender nächster Schritt kann eine große Abkantpresse von ADH Machine Tool sinnvoll sein, weil das CNC-basierte Portfolio genau auf anspruchsvolle Biege- und Blechbearbeitungsaufgaben ausgelegt ist. Wenn Sie keine größere Presse haben, prüfen Sie spezielle Schwerlast-Werkzeugblöcke, die dafür konstruiert sind, die Last über einen breiteren Abschnitt des Betts zu überbrücken; diese erfordern jedoch eine strenge technische Freigabe. Wenn auch das keine Option ist, legen Sie das Teil auf eine Palette und vergeben Sie es extern. Bei einem Auftrag etwas Marge zu verlieren, ist schmerzhaft, aber eine neue Abkantpresse kaufen zu müssen, weil Sie den Stößel durchgebogen haben, ist fatal.
Sie kennen jetzt die Physik, und Sie wissen, dass die vermeintlichen praktischen Auswege nicht funktionieren. Der letzte Schritt besteht darin, dies aus der Theorie herauszuholen und in Ihre tägliche Werkstattroutine einzubauen. Wenn Sie Tonnageberechnungen dem Bauchgefühl in der Fertigung überlassen, wird irgendwann jemand falsch raten und ein Bett dauerhaft verformen.
Ein leeres Fertigungsbegleitpapier ist eine geladene Waffe. Wenn das Rüstblatt nur „Presse Nr. 4 verwenden“ angibt, verleitet es den Bediener zu der Annahme, dass die Gesamtkapazität der Maschine die einzige relevante Grenze ist. Um ein narrensicheres System aufzubauen, schreiben Sie bei jedem Dickblechauftrag drei konkrete Kennzahlen direkt in die Unterlagen. Erstens: Geben Sie den Seitenständerabstand an – den tatsächlichen Abstand zwischen den Zylindern, nicht die gesamte Bettlänge. Zweitens: Notieren Sie die berechnete Tonnen-pro-Fuß-Grenze der Maschine auf Basis dieses Abstands. Drittens: Erfassen Sie die konkrete Biegeanforderung des Teils, das vor ihnen liegt. Wenn diese drei Zahlen dem Techniker direkt vor Augen stehen, ist die Berechnung nicht länger unsichtbar. Aber was passiert, wenn die Maschine Eigenheiten hat, die eine einfache Tonnen-pro-Fuß-Berechnung nicht erfasst?
Die grundlegende Berechnung in Tonnen pro Fuß bewahrt Sie vor den größten Problemen, doch letztlich ist das Maschinenhandbuch maßgeblich. Viele Hersteller veröffentlichen spezielle Tabellen für konzentrierte Lasten, die sogar strenger sind als die übliche 60-Prozent-Spannweitenregel. Prüfen Sie diese Handbücher, bevor ein neuer Auftrag in die Fertigung geht. Achten Sie auf Grenzwerte für außermittige Belastungen; wenn Sie mit einem gestuften Aufbau arbeiten, bei dem mehrere Matrizen über das Bett verteilt sind, verdreht ein schwerer Stempel ganz links den Stößel anders als ein Treffer genau in der Mitte. Überprüfen Sie auch die Werkzeugkapazität, denn eine Schwerlast-Abkantpresse kann einen Standardstempel problemlos zerbrechen, noch bevor die Hydraulik überhaupt ernsthaft belastet wird. Wenn Sie all diese möglichen Engpässe erfasst haben, wie entscheiden Sie dann, welcher tatsächlich den Aufbau bestimmt?
In der Blechbearbeitung bestimmt das schwächste Glied die maximal sichere Last. Sie haben vielleicht eine Maschine, die für 50 Tonnen pro Fuß ausgelegt ist, doch wenn Ihre V-Matrize nur für 30 Tonnen pro Fuß zugelassen ist, liegt Ihre feste Grenze bei 30. Legen Sie für die Fertigung eine binäre Regel fest: Wenn der berechnete Biegebedarf den niedrigsten bestätigten Grenzwert der Maschine, des Werkzeugs oder der Lasttabelle des Herstellers überschreitet, wird der Aufbau sofort gestoppt. Es gibt keinen Graubereich, kein vorsichtiges Antippen des Pedals und kein „wir probieren es nur einmal“, um zu sehen, ob es funktioniert. Dieser harte Stopp zwingt den Bediener, einen Schritt zurückzugehen und die Konstruktion einzubeziehen, um die Matrizenweite zu ändern, das Material anzupassen oder den Auftrag auf eine größere Abkantpresse zu verlagern.
Wir haben damit begonnen, eine 200-Tonnen-Abkantpresse zu betrachten und anzunehmen, sie könne 200 Tonnen überall dort liefern, wo wir es wollten. Genau diese Illusion verbiegt Stößel und ruiniert Ausrüstung. Die Gesamttonnage ist eine Marketingzahl – sie ist die Kennzahl, mit der der Verkäufer die Maschine an die Geschäftsleitung verkauft hat. Tonnen pro Fuß sind die technische Realität, mit der Sie diese Investition in der Fertigung schützen. Wenn Sie nicht mehr auf den großen Aufkleber an der Seite der Maschine schauen, sondern auf die strukturellen Grenzen des Stahls unter Ihrem Werkzeug, hören Sie auf zu raten. Sie haben nun den Rahmen, um bei jedem kurzen, dicken Winkel genau zu erkennen, ob er in Ihre Maschine gehört oder in die eines anderen.
