Wenn ich die Beschaffung von Ausrüstung in einem Betrieb prüfe, beginne ich nicht damit, die Hochglanzbroschüren zu lesen oder die schiere Größe der neuesten Abkantpresse zu bewundern. Nach zwanzig Jahren in der Fertigung behandle ich die Maschinenauswahl wie eine forensische Untersuchung der inneren Physik eines Systems. Die meisten Käufer machen den taktischen Fehler, bloße „Reservekapazität“ zu kaufen – sie erwerben ein 250-Tonnen-Monster, um 12-Gauge-Baustahl zu biegen, in der irrigen Annahme, dass übermäßige Kraft perfekte Teile garantiert. Doch echte Biegepräzision ist keine Funktion reiner Tonnage. Sie misst vielmehr, wie wirksam die Maschine Materialrückfederung und Rahmenverformung als dynamische Variablen behandelt, die gesteuert werden müssen, statt als Hindernisse, die man mit Kraft überwindet.
Um eine wirklich leistungsfähige elektrohydraulische Servo-CNC-Abkantpresse von einem überteuerten Metallbieger zu unterscheiden, verlangt meine Prüfung Antworten auf drei konkrete Fragen. Erstens: Wie verhindert die Tonnageregelung der Maschine, dass die von ihr ausgeübte Kraft den Rahmen verzieht und die Sensoren gewissermaßen blind macht? Zweitens: Wie reagiert die Y1/Y2-Synchronisationsarchitektur innerhalb von Millisekunden auf ungleichmäßigen physischen Widerstand? Und drittens: Verfügt die Steuerungslogik über die algorithmische Tiefe, um Materialrückfederung aktiv zu beherrschen, oder ist sie lediglich eine glorifizierte digitale Schnittstelle? Wenn eine Maschine diese Fragen nicht mit einer engen Synergie aus hydraulischer Physik und Softwarelogik beantworten kann, ist die überschüssige Tonnage kein Vorteil – sie zerstört die Auflösung.
Wer diese Prüfpunkte mit konkreten Modell- und Ausstattungsdaten abgleichen möchte, findet bei ADH Machine Tool eine passende technische Übersicht: Das vollständig CNC-basierte Portfolio umfasst unter anderem Abkantpressen sowie weitere Lösungen für die Blechbearbeitung und Automation. Die entsprechenden Unterlagen stehen hier als Download-Ressource bereit.
Wenn Sie eine Messuhr an der Seite einer C-Rahmen-Abkantpresse anbringen und die Maschine mit 80 % ihrer Kapazität takten, können Sie beobachten, wie sich der stählerne „Hals“ der Maschine wie eine aufblühende Blume öffnet. Das ist elastische Durchbiegung. Jeder Abkantpressenrahmen, ganz gleich wie massiv er ausgelegt ist, verhält sich wie eine riesige Feder. Je tiefer der Hals und je höher die Tonnage, desto stärker dehnt sich diese Feder während des Hubs – weshalb bei der Auswahl einer großen Abkantpresse nicht nur die Kraftreserve zählt, sondern auch die CNC-gestützte Beherrschung von Biegepräzision und Prozessstabilität, wie sie ADH Machine Tool für anspruchsvolle Biegeanwendungen adressiert.
Das Problem besteht darin, dass die linearen Wegmesssysteme – die „Augen“ der Maschine – in der Regel an den Seitenrahmen montiert sind. Wenn sich der Rahmen durchbiegt, verändert sich die physische Beziehung zwischen Tisch und Stößel auf eine Weise, die die Messsysteme nicht vollständig erfassen können. Sie können dem Stößel eine bestimmte Tiefe vorgeben, und der Computer kann melden, dass sie erreicht wurde, doch der tatsächliche Spalt zwischen Stempel und Matrize hat sich um mehrere Tausendstel Zoll vergrößert, weil sich der Rahmen selbst unter der Last gebogen hat. Beim Luftbiegen, bei dem eine Tiefenabweichung von 0,001 Zoll zu einem Winkelabweichung von einem halben Grad führen kann, ist dieses unsichtbare „Gähnen“ des Rahmens der Hauptdieb der Genauigkeit. Warum bleibt dieser Fehler selbst bei Maschinen mit ausgefeilten „Bombier“-Systemen bestehen?
Hydrauliksysteme werden durch das Verhältnis von Volumen und Druck bestimmt. Eine 300-Tonnen-Maschine verwendet massive Zylinder und Hochdurchflussventile, die dafür ausgelegt sind, große Ölmengen schnell zu bewegen. Wenn dieselbe Maschine für eine Dünnblechaufgabe eingesetzt wird, die nur 15 Tonnen Kraft erfordert, arbeitet das Hydrauliksystem am untersten Ende seiner Auflösungskurve.
Es ist der Unterschied zwischen dem Versuch, eine feine Linie mit einem Sharpie statt mit einer Farbrolle zu ziehen. Große Ventile leiden häufig unter „Haftreibung“ – der anfänglichen Reibung, die erforderlich ist, um den Schieber zu bewegen –, was zu winzigen, ruckartigen Bewegungen des Stößels führt. Bei einer leichteren, passender dimensionierten Maschine ist der Hydraulikdruck im Verhältnis zur Zylindergröße hoch genug, sodass die Bewegung flüssig und wiederholbar ist. Bei einem überdimensionierten Monster „stottert“ der Stößel in das Material hinein, wodurch es für die Steuerung nahezu unmöglich wird, den exakten Moment des Fließbeginns zu erfassen. Wenn die Maschine nicht sanft von der Annäherungsgeschwindigkeit zur Pressgeschwindigkeit übergehen kann, wie soll sie dann die subtilen Schwankungen in der Materialfaser berücksichtigen?

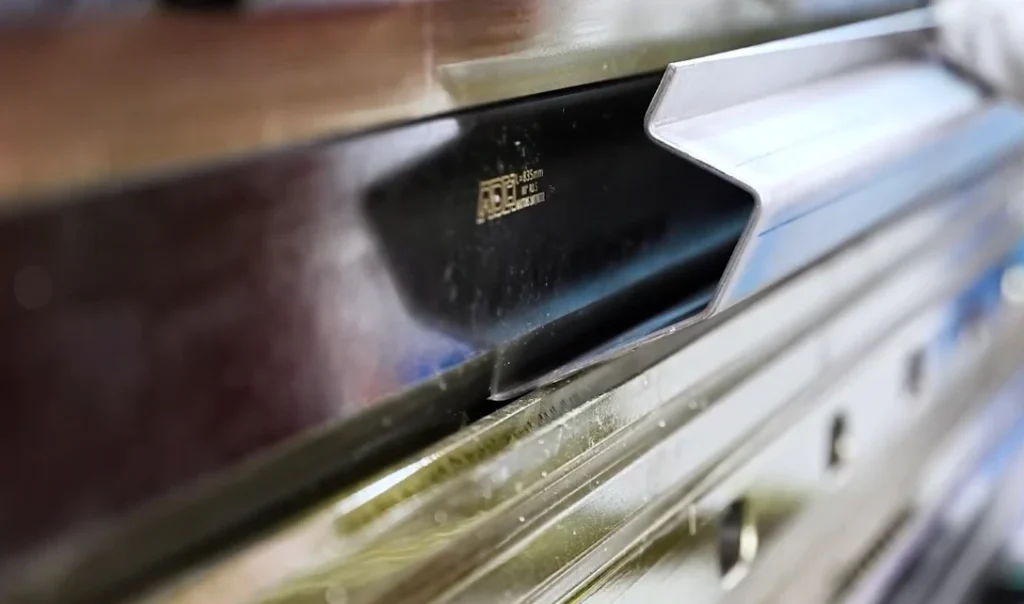

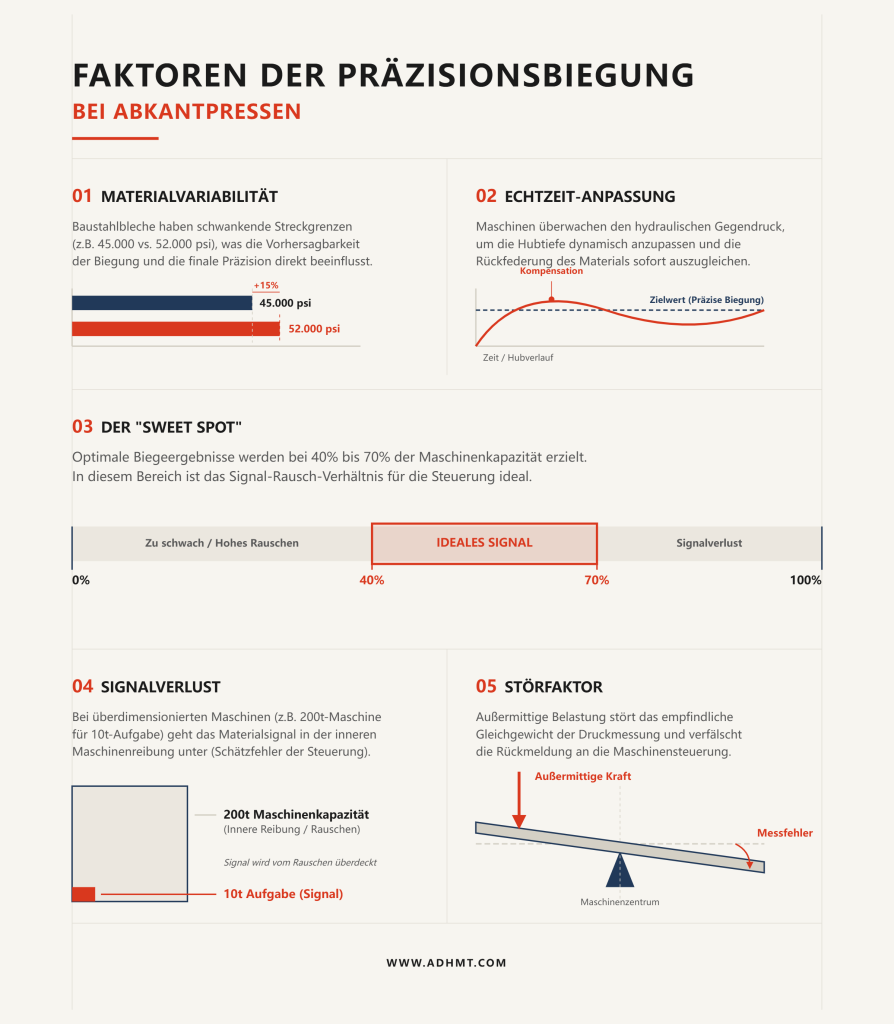

Ein 10 Fuß langes Blech aus 10-Gauge-Baustahl ist keine Konstante, sondern eine Variable. Eine Schmelzcharge kann eine Streckgrenze von 45.000 psi aufweisen, während die nächste vom Lkw 52.000 psi erreicht. Die Aufgabe einer Abkantpresse besteht darin, diesen Widerstand zu „fühlen“ und die Hubtiefe in Echtzeit anzupassen, um die Rückfederung auszugleichen.
Diese Erfassung erfolgt über die Überwachung des hydraulischen Gegendrucks. Wenn Sie im „Sweet Spot“ arbeiten – also mit etwa 40 % bis 70 % der Nennkapazität einer Maschine –, ist das Signal-Rausch-Verhältnis ideal. Der Druckanstieg, wenn der Stempel das Material berührt, ist deutlich und für die Logik der Steuerung lesbar. Wenn Sie eine 200-Tonnen-Maschine für eine 10-Tonnen-Aufgabe verwenden, ist das „Signal“ des Materials, das dem Stempel Widerstand entgegensetzt, so klein, dass es im „Rauschen“ der inneren Reibung der Maschine und der Dichtungsreibung untergeht. Die Steuerung schätzt im Grunde, wo der untere Punkt des Hubs liegen sollte, weil sie die winzigen Druckspitzen nicht erkennen kann, die den Beginn der Biegung anzeigen. Was geschieht mit diesem empfindlichen Gleichgewicht, wenn die Last nicht perfekt mittig auf dem Bett liegt?
Die Tonnageangabe auf dem Typenschild des Herstellers ist eine „Gleichverteilungs“-Irreführung. Eine 200-Tonnen-Maschine ist dafür ausgelegt, 200 Tonnen über ihre gesamte Länge von 12 Fuß abzugeben. Wenn Sie versuchen, 100 Tonnen Kraft auf ein 1 Fuß breites Teil in der Mitte des Betts aufzubringen, nutzen Sie nicht einfach die halbe Kapazität; Sie konzentrieren enorme Belastung auf einen winzigen Abschnitt von Stößel und Bett. Gerade bei langen oder anspruchsvoll verteilten Biegeaufgaben lohnt deshalb der Blick über die reine Einzelmaschinen-Tonnage hinaus: Eine CNC-basierte Tandem-Abkantpresse von ADH Machine Tool kann die Biegekapazität als abgestimmte Lösung für präzisere und effizientere Blechbearbeitung nutzbar machen.
Diese Konzentration führt dazu, dass sich der Stößel in der Mitte nach oben „durchbiegt“ und das Bett nach unten „lächelt“. Selbst wenn die Maschine über ein automatisches Bombiersystem verfügt, sind die meisten für den Ausgleich langer Lasten ausgelegt, nicht für den lokalisierten Effekt einer „lokalen Durchdringung“ durch ein kurzes, schweres Teil. Schlimmer noch: Wenn Sie außermittig in Richtung des linken oder rechten Gehäuses biegen, um einen Flansch freizuhalten, führen Sie eine asymmetrische Durchbiegung ein. Die Y1- und Y2-Zylinder beginnen gegeneinander zu arbeiten, während sich der Rahmen verdreht, was zu einem Teil führt, das an einem Ende 90 Grad und am anderen 92 Grad hat. Wenn der Rahmen selbst eine dynamische, sich verdrehende Variable ist, wie synchronisiert die Software dann die beiden Enden des Stößels, damit der Stempel perfekt parallel zur Matrize bleibt?
Hochwertige Abkantpressen vertrauen ihren eigenen Rahmen nicht. Um Präzision im Mikrometerbereich zu erreichen, muss die Maschine berücksichtigen, dass sich ihre Seitenständer dehnen und „aufklappen“, sobald der Stempel das Metall berührt. Um dies zu lösen, montieren Hersteller lineare Glasmaßstäbe – die Y1- und Y2-Encoder – auf unabhängigen Referenzrahmen, häufig „C-Rahmen“ genannt, die mit dem Bett verschraubt sind, jedoch nicht mit den Seitenständern. Diese Anordnung ermöglicht es den Maßstäben, die Position des Stößels relativ zum Bett zu überwachen und dabei die elastische Verformung des Hauptrahmens vollständig auszublenden.
Wenn Sie eine Biegung starten, sendet die Steuerung nicht einfach einen Befehl wie „auf 4,000 Zoll fahren“. Sie führt etwa 500- bis 1.000-mal pro Sekunde einen geschlossenen Regelkreis aus. Wenn die linke Seite (Y1) auf einen etwas härteren Materialabschnitt oder eine außermittige Last trifft und auch nur um wenige Mikrometer zurückbleibt, erkennt die Steuerung die Abweichung zwischen der Sollposition und dem tatsächlichen Messwert des Glasmaßstabs. Sie drückt nicht einfach stärker; sie moduliert den Durchfluss zum zurückbleibenden Zylinder und drosselt gegebenenfalls den vorauseilenden.
Das ist das Nervensystem in Aktion. Die Maschine „tastet“ sich im Grunde durch das Metall und berechnet die hydraulischen Anforderungen fortlaufend neu, um trotz des Versuchs des Rahmens, sich zu verdrehen, einen waagerechten Stößel beizubehalten. Wenn die Rückkopplungsschleife zu langsam ist oder die Maßstäbe direkt am Hauptrahmen montiert sind, ist die Maschine gegenüber ihrer eigenen Verformung praktisch blind.
Die Intelligenz der Steuerung ist nutzlos, wenn die „Muskeln“—die proportionalen Hydraulikventile—nicht schnell genug reagieren können. Diese Ventile sind keine einfachen Ein-Aus-Schalter; sie nutzen Hochfrequenz-Magnete, um einen Schieber zu bewegen, der den Ölfluss präzise dosiert. Ein Hochleistungsventil kann seinen gesamten Stellbereich in weniger als 10 Millisekunden durchfahren, eine Geschwindigkeit, die erforderlich ist, weil Luftbiegen ein Zusammenspiel von Impuls und Widerstand ist.
Wenn der Stempel in das Material eindringt, steigt der Widerstand exponentiell. Reagiert das Ventil träge, fährt der Stößel über den Zielpunkt hinaus, bevor die Steuerung der Hydraulik das Anhalten befehlen kann—ein Phänomen, das als „Overshoot“ bekannt ist. Bei einer 90-Grad-Biegung kann ein Overshoot von nur 0,02 mm (weniger als die Dicke eines menschlichen Haares) den Endwinkel bei 16-Gauge-Material um nahezu ein halbes Grad verändern. Präzision ist daher ein Wettlauf zwischen der Geschwindigkeit der Softwareberechnung und der physischen Schieberbewegung im Ventilkörper.
Wenn Sie einen erfahrenen Bediener über die „Knackigkeit“ einer Maschine sprechen hören, reagiert er meist auf die Ansprechgeschwindigkeit der Ventile. Eine Maschine mit hochpräzisen Ventilen kann ohne jede Verzögerung vom schnellen Zustellgang auf Pressgeschwindigkeit wechseln und so sicherstellen, dass der „Klemmpunkt“ jedes einzelne Mal exakt erfasst wird.
Eine Broschüre mag mit einer „Positionierwiederholgenauigkeit“ von +/- 0,002 mm werben, doch diese Zahl ist eine vakuumversiegelte Lüge. Wiederholgenauigkeit misst nur die Fähigkeit der Maschine, an dieselbe physische Koordinate im Raum zurückzukehren; sie sagt nichts über den Winkel des Teils im Behälter aus. Eine Maschine kann ihre Zieltiefe mit chirurgischer Perfektion erreichen und dennoch bei einem Teil eine 91-Grad-Biegung und beim nächsten eine 89-Grad-Biegung erzeugen.
Der Verursacher ist die „Rückfederung“ des Materials und die Dickenschwankung. Wenn das Stahlblech 0,05 mm dicker ist als das vorherige, erreicht der Stempel die „korrekte“ Y-Achsen-Position, während das Material noch unterbogen ist, weil das dickere Blech der Matrize anders widersteht. Echte Präzision erfordert, dass die Synchronisationsarchitektur mit einer drucksensitiven Logik zusammenarbeitet, die das Nachgeben des Materials „hören“ und die Hubtiefe in Echtzeit anpassen kann.
Die Achsen Y1 und Y2 sind dafür verantwortlich, den Stößel parallel zu halten, können jedoch nicht ausgleichen, dass das Material selbst eine lebendige Variable ist.
Selbst wenn Ihre Y1- und Y2-Zylinder bis auf den Mikrometer synchronisiert sind, wird die Mitte Ihres Teils bei jeder Biegung, die länger als ein paar Fuß ist, dennoch „offen“ sein (mehr als 90 Grad). Das geschieht, weil Stößel und Bett Balken sind; sie weichen in der Mitte voneinander weg, ein Phänomen, das wir „Boating“ nennen. Ohne ein Bombiersystem, das dem entgegenwirkt, erhält die Mitte der Biegung schlicht nicht dieselbe Eindringtiefe wie die Enden nahe den Zylindern.
Bombierung—ob durch Hydraulikzylinder im Bett oder durch ein motorisiertes Keilsystem erreicht—wirkt als dritte Dimension der Synchronisation. Sie erzeugt eine „Vorkrümmung“ im Bett, die die Durchbiegung des Stößels spiegelt. Wenn die Bombierlogik nicht direkt in dieselbe Echtzeit-Rückkopplungsschleife eingebunden ist wie die Achsen Y1 und Y2, arbeitet die Maschine im Grunde gegen sich selbst. Sie haben vielleicht einen perfekt nivellierten Stößel, pressen aber gegen ein „lächelndes“ Bett.
Die teuersten Servoventile der Welt können kein Teil korrigieren, das an den Enden 90 Grad und in der Mitte 93 Grad hat. Damit kommen wir zur letzten Instanz der Präzision: der CNC-Steuerung, die als Gehirn fungieren muss, das diese mechanischen Signale zu einer einzigen, zusammenhängenden Bewegung zusammenführt.
Grafiken lenken ab. Wenn ein Verkäufer mit der flüssigen Leichtigkeit einer Social-Media-App durch ein 3D-Rendering wischt, verkauft er Ihnen die Benutzeroberfläche (HMI), nicht die Verarbeitungs-Engine. In meinen zwanzig Jahren in der Fertigung habe ich „intuitive“ Steuerungen gesehen, die wie iPads aussehen, denen aber die algorithmische Tiefe fehlt, um eine komplexe Biegefolge ohne Eingriff des Bedieners zu berechnen. Wenn Ihr Bediener weiterhin an der Maschine steht, sich den Kopf kratzt und Schritte manuell neu sortiert, weil die Software eine Werkzeugkollision nicht erkannt hat, hat Ihnen die Oberfläche keine Zeit gespart – sie hat das Problem nur auf einen Bildschirm mit höherer Auflösung verlagert.
Ein ansprechender Bildschirm ist kein Ersatz für eine Physik-Engine. Die eigentliche forensische Frage lautet, ob die Steuerung als Prozessmanager oder als digitales Handbuch fungiert. Ein Handbuch speichert lediglich Daten; ein Manager optimiert sie. Die Oberfläche ist irrelevant, wenn die zugrunde liegenden Algorithmen es nicht schaffen, die unvermeidliche Rahmenverformung und Materialstreuung als dynamische Variablen zu behandeln, die gemanagt werden müssen. Der tatsächliche Nutzen einer Steuerung liegt in ihrer Fähigkeit, diese physischen Belastungen zu simulieren und die notwendigen Korrekturen vorauszuberechnen, noch bevor sich der Stößel bewegt.
Viele Betriebe betrachten 3D-Simulation als Luxus oder bloßes Werkzeug zur Kollisionsvermeidung, doch damit verfehlen sie ihre Hauptfunktion in einer hochpräzisen Umgebung. Während 2D-Programmierung für einfache Halterungen ausreicht, fehlen ihr die räumlichen Daten, die erforderlich sind, um die Echtzeit-Kompensationslogik der Maschine beim Umgang mit asymmetrischen Flanschen oder komplexen Geometrien zu versorgen. In diesen Szenarien geht es bei der 3D-Simulation nicht nur darum, das Teil zu „sehen“; es geht darum, der Steuerung eine hochgenaue Karte davon zu liefern, wo das Metall den Werkzeugen Widerstand leisten wird.
Diese Simulationsgenauigkeit ist nur insoweit wertvoll, wie sie die Synchronisationsarchitektur informiert. Wenn der digitale Zwilling präzise ist, kann die Steuerung exakt vorwegnehmen, wie sich Ausladung und Balkenposition unter Last verschieben werden, sodass sie die spezifische Geometrie der Biegung als eine der vielen dynamischen Variablen behandeln kann, die gemanagt werden müssen. Dieses räumliche Bewusstsein ermöglicht es der Steuerung, die Durchbiegung über die gesamte Länge des Betts vorherzusehen und mechanischen Widerstand in einen Datenpunkt zu verwandeln, der die genaue Bombieranforderung vorgibt.
Hier verbindet sich das Gehirn mit der Muskelkraft. Die Hauptaufgabe der Steuerung besteht darin, die programmierte Tonnage in einen Echtzeit-Bombierbefehl zu übersetzen. Sie berechnet die Durchbiegung des spezifischen Maschinenrahmens unter einer Last von 50 Tonnen und verstellt die motorisierten Keile oder Hydraulikzylinder im Bett, um eine gleich große, entgegengesetzte Krümmung zu erzeugen. Die Bombierung ist die physische Manifestation davon, dass die Steuerung die Bettdurchbiegung nicht als zu ignorierendes Hindernis behandelt, sondern als dynamische Variable, die durch präzisen hydraulischen oder mechanischen Gegendruck gemanagt werden muss.
Am Drucksollwert trifft Logik auf Metall. Moderne Steuerungen verwenden Algorithmen für die „Biegezugabe“, die berücksichtigen, wie das Material dünner wird, während es sich dehnt. Eine ausgereifte Steuerung wird auf die Drucksensoren „hören“ und, wenn sie erkennt, dass das Material früher als vorhergesagt nachgibt, Bombierung und Hubtiefe im laufenden Betrieb anpassen. Dieses Maß an Integration stellt sicher, dass jeder Hub die einzigartige Metallurgie des aktuellen Blechs als dynamische Variable behandelt, die innerhalb von Millisekunden gemanagt werden muss. Die Integrität dieser Berechnung hängt vollständig von einem synchronisierten Software-Ökosystem ab, das eine hochgenaue Kommunikation zwischen Büro und Ventilen aufrechterhalten kann.
Die Steuerung ist der Knotenpunkt eines Ökosystems, und ihre Fähigkeit, Variablen zu verwalten, ist nur so gut wie die Daten, die sie erhält. Wenn Sie eine Maschine kaufen, binden Sie sich an ihre proprietäre Softwareumgebung. Kann diese Software keine standardisierten CAD-Dateien importieren oder nicht mit Ihrem ERP-System kommunizieren, ist die „Logik“ Ihrer Maschine von der Realität Ihrer Produktion isoliert. Wartung bedeutet in diesem Zusammenhang nicht nur Öl und Filter; es geht darum sicherzustellen, dass die Rückkopplungsschleifen der Software unbeeinträchtigt bleiben, damit sie Materialrückfederung und Rahmenverschleiß über die gesamte Lebensdauer der Maschine weiterhin als dynamische, zu steuernde Variablen behandeln kann.
Die Sicherheitsintegration ist die letzte, nicht verhandelbare Ebene dieser Architektur. Die Steuerung muss Lichtvorhänge und Laserschutzeinrichtungen mit derselben Millisekundenpräzision verwalten, die sie auf die Achsen Y1 und Y2 anwendet. Wird diese Sicherheitslogik lediglich „angeflanscht“, entsteht Latenz, die den Ablauf der Synchronisationsarchitektur stört. Präzision ist ein geschlossener Regelkreis, der in der Software beginnt und im Bauteil endet; dafür muss die Steuerung sowohl die Sicherheit des Bedieners als auch die Physik der Biegung als ein einziges, einheitliches Argument beherrschen. Diese Logik benötigt physische Hände, um den Plan auszuführen, und verlagert den Fokus damit vom Gehirn der Maschine auf ihren physischen Griff.
Der Hinteranschlag ist die trügerischste Komponente in der Fertigung, weil seine wichtigsten Ausfallmodi – thermische Ausdehnung und physische Durchbiegung – für das CNC-„Gehirn“ unsichtbar sind. Wir behandeln die „Güte“ einer Kugelumlaufspindel oft wie eine Trophäe, die man kaufen kann, doch in Umgebungen mit hohem Durchsatz ist eine Spezifikation der Güteklasse C3 ein bewegliches Ziel. Reibung durch schnelle Verfahrbewegungen erzeugt Wärme, die zu linearer Ausdehnung führt; eine 500-mm-Spindel, die sich nur um 10 °C erwärmt, wächst um nahezu 0,06 mm. Dieses Wachstum ist für den am Motor montierten Encoder unsichtbar, was bedeutet, dass die Steuerung den Anschlag bei „Null“ wähnt, während er tatsächlich in Richtung Bediener gewandert ist.
Diese „mechanische Nachgiebigkeit“ wird durch die oft ignorierte Durchbiegung des Anschlagfingers verstärkt. Um Geschwindigkeiten zu maximieren, werden Finger häufig als auskragende Träger aus Aluminium oder dünnem Stahl ausgeführt. Wenn ein 15-Pfund-Blech auf den Anschlag trifft, wirkt der Finger wie eine Feder, nicht wie ein starres Bezugselement. Der Encoder registriert eine perfekte Position, doch der physische Bezugspunkt hat sich durch den Aufprall um 0,1 mm verschoben. Präzision in der Praxis ist keine statische Messung um 7:00 Uhr morgens; sie ist die Stabilität dieser Messung um 15:00 Uhr. Wenn die Architektur diese physischen Variablen nicht berücksichtigt – entweder durch Kompensationslogik oder durch überlegene Steifigkeit –, ist die „Präzision“, für die Sie bezahlt haben, eine Illusion.
Löst das Hinzufügen weiterer Achsen dieses Problem, oder fügt es nur weitere Variablen hinzu, die abdriften können?
Ein 6-Achs-Hinteranschlag (X1/X2, R1/R2, Z1/Z2) ist die universelle Antwort der Branche auf komplexe Geometrien und ermöglicht die unabhängige Bewegung jedes Anschlagfingers in jede Richtung. Er ist unverzichtbar für konische Schenkel, Kegelabschnitte oder Bauteile, bei denen die Biegelinie nicht parallel zur Anschlagfläche verläuft. Anwendungsdaten von TRUMPF legen jedoch nahe, dass ein 6-Achs-System bei etwa 70 % der Blechbearbeitung eine teure Versicherung für ein Problem ist, das sich mit besserer Einrichtdisziplin lösen ließe. Jede zusätzliche Achse bringt einen neuen Satz Lager, einen neuen Motor und einen neuen Punkt mechanischer Nachgiebigkeit mit sich, der ausfallen oder abweichen kann.
Komplexität ist eine Abgabe auf den Durchsatz, sofern die Bauteilgeometrie sie nicht erfordert. In vielen Betrieben mit hoher Variantenvielfalt liegt der Engpass nicht in der Anzahl der Achsen, sondern in der Zeit, die der Bediener benötigt, um zu prüfen, ob das 6-Achs-Programm beim Wenden keine Kollision verursacht. Ein 2-Achs-Anschlag mit einer ausgefeilten „Multi-Stop“-Fingerkonfiguration führt in der Praxis oft zu höherem Ausstoß, weil er die mentale Belastung des Bedieners verringert und den mechanischen „Stack-up“-Fehler mehrerer beweglicher Gelenke reduziert.
Wenn die Achsen redundant sind, was berührt dann tatsächlich das Metall?
Wer diese Frage für konkrete Teilegeometrien, Achsanforderungen und Taktziele sauber prüfen möchte, kann mit ADH Machine Tool als CNC-basiertem Anbieter für Biegen und Blechautomatisierung die passende Maschinen- und Hinteranschlagkonfiguration direkt besprechen.
Das am schwierigsten zu biegende Teil ist nicht das mit den meisten Flanschen, sondern das mit dem kürzesten Schenkel. Wenn ein Teil eine „Rückbiegung“ erfordert oder einen Flansch hat, der kürzer ist als die Breite der V-Matrize, hat der Hinteranschlag fast nichts, woran er greifen kann. Anwendungshinweise von VLB Werkstatt heben hervor, dass der Anschlag in solchen Szenarien das Teil häufig von einer Oberfläche aus erneut „finden“ muss, die durch eine vorherige, möglicherweise unvollkommene Biegung entstanden ist. Man misst dann nicht mehr an einer flachen, werksseitig geschnittenen Kante an, sondern an einem Radius, der seine eigenen Toleranzabweichungen mitbringt.
Genau hier versagt der „digitale Zwilling“ in der Werkstatt. Die Software setzt eine perfekte 90-Grad-Ecke als Anschlagreferenz voraus. Wenn die erste Biegung jedoch 89,5 Grad betrug, wird die Position der zweiten Biegung physisch versetzt sein, weil sich der Kontaktpunkt am Anschlagfinger verschoben hat. In solchen hochpräzisen Sequenzen ist der Hinteranschlag nicht nur ein Positionierer; er ist ein Diagnosewerkzeug, das zeigt, ob die vorherigen Prozessschritte tatsächlich unter Kontrolle waren.
Wie weisen wir nach, dass all diese Variablen – Logik, Hydraulik und Mechanik – tatsächlich zusammenarbeiten, bevor wir das erste Stück teurer Legierung ruinieren?
Die traditionelle Antwort der Werkstatt darauf, den digitalen Zwilling gegenüber der physischen Realität zu validieren, ist die Ausschusskiste. Wir biegen ein Probestück, messen die Abweichung, geben einen Offset in die Steuerung ein und hoffen, dass die Korrektur hält. Doch dem Nachjagen von Offsets liegt das Symptom einer Maschine zugrunde, der es an interner Synergie fehlt. Man kann sich nicht aus einem System herauskalibrieren, das ständig mit sich selbst im Widerspruch steht.
Betrachten Sie eine Abkantpresse nicht als Einkaufsliste hochwertiger Komponenten, sondern als ein einziges, fortlaufendes Argument über Physik. Die Steuerung ist die These, die Hydraulik ist der Beweis, und der Rahmen ist der Gerichtssaal. Wenn der Beweis die These nicht stützt, bricht das Argument in dem Moment zusammen, in dem ein Stück Stahl der Stärke 10 Gauge Gegendruck erzeugt. Genau deshalb lohnt sich der Blick auf eine integrierte CNC-Abkantpresse von ADH Machine Tool: Als Teil eines vollständig CNC-basierten Portfolios für Biegen und Blechbearbeitung steht hier nicht die isolierte Prospektangabe im Vordergrund, sondern die Frage, wie Steuerung, Antrieb und Maschinenstruktur unter Last zusammenarbeiten.
Ein brillantes Gehirn, das mit einem gefühllosen Glied verbunden ist, kann keine Operation durchführen. Käufer tappen regelmäßig in die Falle, eine Flaggschiff-CNC-Schnittstelle mit 3D-Darstellung zu spezifizieren, während sie die hydraulische Architektur ignorieren, die sie ansteuert. Die Steuerung kann auf Basis von Dickenabweichungen in Echtzeit eine Stößelpositionskorrektur bis auf den Mikrometer berechnen. Wenn dieser digitale Befehl jedoch an ein Proportionalventil mit träger Reaktionszeit oder schlechter Hysterese gesendet wird, wird der physische Stößel über das Ziel hinausschießen.
Die Logik ist fehlerlos. Die Ausführung ist nachlässig.
In einem geschlossenen Regelkreis ist der Kreis nur so straff wie sein langsamstes mechanisches Glied. Wenn Anbieterunterlagen mit mehrachsiger CNC-Kompensation werben, müssen Sie fragen, wo diese Kompensation physisch stattfindet. Wenn die schnellen Korrekturen der Steuerung an einem mittelmäßigen Servoventil zum Engpass werden, zahlen Sie für Softwarefähigkeiten, die das Eisen schlicht nicht umsetzen kann. Das wahre Maß einer Steuerung ist nicht, wie schön sie die Biegung simuliert, sondern wie kompromisslos sie die Ventile beherrscht.
Wir betrachten eine fehlerhafte Biegung gewöhnlich als räumlichen Fehler. Der Anschlag stand an der falschen Stelle, oder der Stößel fuhr zu tief. Nur selten behandeln wir sie als zeitlichen Fehler.
Moderne Abkantpressen choreografieren Y1/Y2, X, R und Bombierung als ein einheitliches Bewegungsprofil. Wenn der Stößel den Abwärtslauf den Bruchteil einer Sekunde beginnt, bevor der Hinteranschlag nach einer schnellen Verfahrbewegung vollständig zur Ruhe gekommen ist, wird das Material geklemmt, während es sich noch in Mikrobewegung befindet. Der daraus entstehende Fehler sieht exakt wie ein Einrichtfehler aus. Das ist er nicht. Es handelt sich um einen Synchronisationsfehler.
Das Zeitmodell der Maschine ist phasenverschoben. Wenn Achsen als isolierte Teilsysteme statt als koordinierter Ablauf behandelt werden, kann die Steuerung die mechanische Verzögerung beim Einschwingen des Hinteranschlags nicht vorhersehen. Echte Integration bedeutet, dass die Steuerung den Biegevorgang erst einleitet, wenn das gesamte System — Stößel, Anschlag und Bombierung — absolute physische Stabilität meldet.
Präzision ist ein vergänglicher Wert. Eine Maschine, die um 8:00 Uhr morgens in einem klimatisierten Ausstellungsraum eine Toleranz von ±0,01 mm hält, wird dieselbe Toleranz um 15:00 Uhr nach Tausenden von Zyklen nicht mehr halten.
Die Reibung der Pumpen erhitzt das Hydrauliköl. Heißes Öl wird dünnflüssiger und verändert damit grundlegend die Ansprechdynamik der Servoventile. Gleichzeitig nimmt der Stahlrahmen Umgebungs- und Betriebswärme auf, was zu mikroskopischer, aber kumulativer Ausdehnung über die Seitenständer und den Stößel hinweg führt. Das ist thermische Drift. Sie löscht theoretische Präzision stillschweigend aus.
Wenn der Steuerung der Maschine eine Rückkopplungsschleife zur Überwachung von Öltemperatur und Rahmenausdehnung fehlt, bleibt der digitale Zwilling ahnungslos, dass die physische Maschine ihre Form verändert hat. Der Bediener jagt einem beweglichen Ziel hinterher und passt ständig Bombierung oder Tiefe an, um eine Maschine zu kompensieren, die ihm buchstäblich unter den Händen wächst. Der entscheidende Integrationstest stellt eine einfache Frage: Weiß die Maschine, was mit ihrem eigenen Körper geschieht?
Die Beantwortung dieser Frage liefert den ersten konkreten Beschaffungstest, der sich aus diesen Integrationsprinzipien ableitet: die Überprüfung des Einsatzes unabhängiger C-Rahmen, um Linearmaßstäbe von der Rahmendurchbiegung zu entkoppeln und sicherzustellen, dass die Steuerung unabhängig von der Tonnage die unverfälschte Wahrheit über die Position des Stößels sieht. Wenn Sie diese entkoppelte Hardware mit Thermoelementen kombinieren, die die CNC anweisen, die Ölviskosität auszugleichen, haben Sie eine Maschine, die ihre Umgebung aktiv verwaltet, statt ihr zu unterliegen. Diese physische Prüfung ermöglicht es, internes Bewusstsein in einen Entscheidungsrahmen zu übersetzen, der die spezifischen Teiletoleranzen Ihrer Werkstatt direkt der Fähigkeit der Maschine zuordnet, ihre eigene Physik zu beherrschen.
Wir beginnen die forensische Prüfung, indem wir die Schlagzeilenwerte der Broschüre ignorieren. Ein Katalog, der mit einer Positioniergenauigkeit von ±0,001 mm wirbt, ist eine Falle, wenn er eine Architektur vorgibt, die für Ihre tägliche Realität völlig ungeeignet ist. Der teuerste Fehler in der Fertigung besteht darin, auf das Teil zu optimieren, das Sie einmal im Monat herstellen, und dabei die Teile zu benachteiligen, die Sie jeden Tag fertigen.
Wenn Ihr Teil mit der engsten Toleranz ein kleiner, häufig gefertigter Halter ist, liefert eine servoelektrische Abkantpresse die schnelle Beschleunigung und thermische Stabilität, die erforderlich sind, um diese Maße über tausend Zyklen hinweg zu halten. Wenn Ihr Kerngeschäft jedoch das schwere Umformen von Halbzoll-Blech ist, könnte das Streben nach derselben Submikron-Spezifikation Sie zu einer elektrischen Maschine zwingen, der die reine hydraulische Ausdauer fehlt, um Ihre Schicht zu überstehen. Sie müssen die Maschinenklasse wählen, die Ihre Hauptlast von Natur aus ohne Überbeanspruchung aufnimmt. Sobald wir die Antriebsarchitektur auf die Materialdicke abgestimmt haben, wie bewerten wir dann die Fähigkeit der Maschine, komplexe Formen zu handhaben?
Die Geometrie bestimmt den Anschlag. Wir müssen aufhören, einen 6-Achsen-Hinteranschlag als Luxusmerkmal zu betrachten, und ihn stattdessen als harte Einschränkung dafür behandeln, welche Teilefamilien Ihre Werkstatt physisch programmieren kann.
Wenn ein Teil mehrere Biegungen, asymmetrische Flansche oder spitze Winkel erfordert, die den Schwerpunkt des Materials verlagern, zwingt ein einfacher 2-Achsen-Anschlag den Bediener zu gefährlichen, nicht abgestützten Verrenkungen. Eine ausgereifte Steuerung in Kombination mit unabhängigen X1/X2- und Z1/Z2-Achsen ermöglicht es der Maschine, einen stabilen, kollisionsbewussten Auflagepunkt für komplexe Profile bereitzustellen und den durch vorherige Biegungen entstandenen physischen Versatz auszugleichen. Der eigentliche Wert dieser zusätzlichen Achsen liegt nicht in der Positioniergeschwindigkeit. Er liegt in der Fähigkeit, bei Teilen eine wiederholgenaue Tiefe zu sichern, die andernfalls einen zweiten Bediener erfordern würden, nur um sie rechtwinklig zu halten. Was geschieht, wenn das Material selbst sich dieser perfekten Positionierung widersetzt?
Perfekte Geometrie am Anschlag bedeutet nichts, wenn das Material nicht dort bleiben will, wo Sie es gebogen haben. Stahl ist kein homogenes Produkt; seine Streckgrenze variiert von Charge zu Charge und manchmal von einem Ende des Blechs zum anderen.
Eine Maschine zu benchmarken bedeutet, den Anbieter aufzufordern, Ihr Worst-Case-Material zu biegen – den hochfesten, stark schwankenden Bestand, der Ihre Ausschussquote in die Höhe treibt. Sie wollen sehen, wie das aktive Winkelmesssystem der Maschine reagiert, wenn der Stempel freigibt und das Material drei Grad weiter zurückfedert, als der digitale Zwilling vorhergesagt hat. Greift die Steuerung nahtlos wieder in den Stößel ein, berechnet anhand von Kraft-Feedback in Echtzeit die exakt erforderliche Überbiegung und trifft den Winkel beim zweiten Hub ohne Eingriff des Bedieners? Wie viel sollte ein Betrieb für dieses Maß an automatisierter Robustheit bezahlen?
Der letzte Schritt des Audits besteht darin, zu wissen, wann man aufhören muss. Der stärkste Einwand gegen eine beschaffungsstrategie, die Präzision an erste Stelle setzt, ist, dass traditionelle, schwere hydraulische Maschinen für einen enormen Anteil realer Aufträge weiterhin die absolut richtige Antwort sind.
Wenn Ihr Betrieb Baustahl biegt, bei dem eine Abweichung von einem halben Grad problemlos durch den Schweißspalt aufgenommen wird, ist der Kauf einer Hochgeschwindigkeits-Servoelektromaschine mit aktiver Laser-Winkelkorrektur ein Musterbeispiel für Over-Engineering. Zukunftssicherheit bedeutet nicht, jeden verfügbaren Sensor zu kaufen. Sie bedeutet, genau die Synchronisationsarchitektur zu beschaffen, die Ihr schwierigstes, schlafraubendes Teil langweilig in der Fertigung macht. Die letztendliche Kapitalrendite wird erreicht, wenn die interne Logik der Maschine die Toleranzuntergrenze Ihres Betriebs exakt widerspiegelt und der Bediener nur noch das Teil einlegen und die Physik wirken lassen muss.
