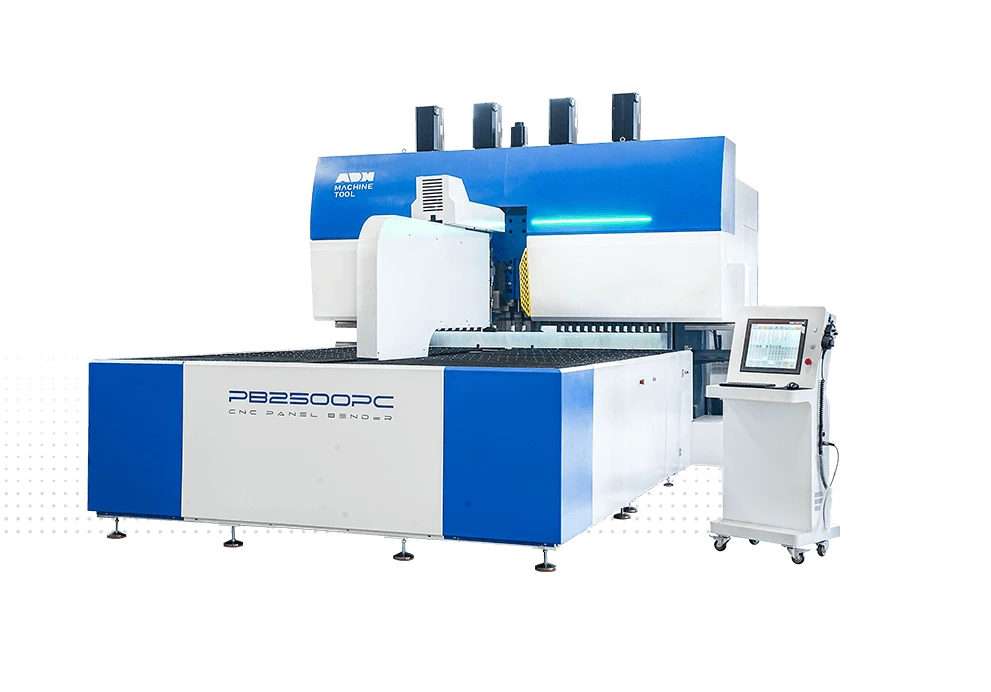

Die tatsächlichen Kosten eines Panel Benders beruhen auf vier Variablen: physische Kapazität, Achsenzahl, Softwareintegration und Lebenszykluskosten. Diese Faktoren machen die „Automatisierungsstufe“ oft irrelevant.
Wer diese Variablen mit konkreten Maschinendaten abgleichen möchte, findet bei ADH Machine Tool eine CNC-basierte Produktübersicht für Biegen, Schneiden und Blechautomatisierung als herunterladbare Unterlagen.
Ein Einkaufsleiter legte mir kürzlich zwei Angebote für Panel Bender vor, die beide als „vollautomatisch“ bezeichnet wurden. Eines lag bei 95.000 US-Dollar, das andere bei 485.000 US-Dollar. Auf dem Papier bewegten beide Blech ohne menschliches Eingreifen, nutzten CNC-Schnittstellen (Computer Numerical Control) und versprachen hohen Durchsatz. Für das ungeschulte Auge wirkte die Differenz von 390.000 US-Dollar wie eine Markensteuer oder ein verzweifelter Versuch, die Marge zu erhöhen.
Die Realität war deutlich nüchterner. Die günstigere Maschine war ein 4-Achs-System, ausgelegt für dünnwandigen Baustahl, während die teure Maschine ein leistungsstarkes 15-Achs-System war, das komplexe Box-in-Box-Geometrien mit automatischem Werkzeugwechsel und integrierter Materialverfolgung beherrschte.
Wenn Sie einen Panel Bender beschaffen, ist die „Automatisierungsstufe“ der lauteste Teil des Marketings, aber zugleich die irreführendste Variable in der Kalkulation. Wenn Sie nach dem Etikett kaufen, erwerben Sie keine Produktionslösung, sondern einen 500.000-US-Dollar-Blindspot.
Auf dem aktuellen Markt ist ein manueller Panel Bender bereits ab etwa 5.000 US-Dollar erhältlich. Im Grunde handelt es sich dabei um aufgewertete Schwenkbiegemaschinen, bei denen der Bediener die Logik, die Kraft und die Positionierung liefert. Am anderen Ende des Spektrums beginnen vollautomatisierte Zellen bei etwa 80.000 US-Dollar und können leicht in Richtung 500.000 US-Dollar steigen, sobald regionale Aufpreise und spezialisierte Software-Stacks hinzukommen. Der Fehler entsteht, wenn ein Käufer annimmt, dass der Sprung von 75.000 US-Dollar von einer hochwertigen manuellen Maschine zu einem einfachen automatischen Modell ausschließlich die Kosten dafür darstellt, „dass dort keine Person stehen muss“.
So einfach ist es selten. Eine manuelle Maschine mit „hoher Spezifikation“ – etwa mit hoher Tonnage für 3,0 mm Edelstahl und einem 2500-mm-Bett – kostet häufig mehr als ein einfaches automatisches Einstiegsmodell, das für 1,0-mm-Elektronikgehäuse ausgelegt ist. Die manuelle Maschine ist teuer wegen ihres physischen „Skeletts“: der massiven Gusskörper, der Hochdruckhydraulik und der präzisionsgeschliffenen Biegewangen, die erforderlich sind, um schweres Metall exakt zu bewegen. Die einfache automatische Maschine ist nur in der Materialhandhabung „automatisch“, verfügt aber möglicherweise nicht über die strukturelle Steifigkeit, um mehr als eine bessere Blechdose zu biegen.
Wenn Sie sich auf den Automatisierungsgrad fixieren, tauschen Sie möglicherweise versehentlich die benötigte physische Leistungsfähigkeit gegen einen Roboterarm ein, den Sie nicht brauchen. Daraus ergibt sich eine Budgetfrage: Wenn es nicht nur der Roboterarm ist, was treibt dann genau diese enorme Spanne von 400.000 US-Dollar zwischen Maschinen derselben Kategorie?
Wenn wir ein Angebot für einen Panel Bender im Wert von 500.000 US-Dollar forensisch prüfen, macht das Etikett „automatisch“ weniger als 30 % der Kosten aus. Der eigentliche Preistreiber ist die Achsenzahl und die Steuerungsarchitektur, die zu ihrer Verwaltung erforderlich ist. Eine automatische Einstiegsmaschine kann fünf oder sechs Bewegungsachsen haben – genug, um das Blech vorwärts und rückwärts zu bewegen und es zu drehen. Ein hochwertiges 15-Achs-System nutzt dagegen sein „Gehirn“, um den Klemmdruck in Echtzeit anzupassen, Schwankungen der Blechdicke laufend auszugleichen und die Werkzeuggeometrie so zu manipulieren, dass Formen entstehen, die eine 5-Achs-Maschine schlicht nicht erreichen kann.
Bei dieser Komplexität geht es nicht nur um „mehr Motoren“. Jede zusätzliche Achse erfordert eine anspruchsvolle Softwareintegration, um sicherzustellen, dass die Bewegungen nicht zu einer Kollision führen, die ein Biegemesser im Wert von 20.000 US-Dollar zerstört. Wenn ein Anbieter wie Prima Power oder BesCutter einen hohen Preis nennt, berechnet er Ihnen die Entwicklung des „Logic Stack“, der verhindert, dass Ihre Maschine sich bei der Ausführung einer komplexen Biegung selbst beschädigt. Sie zahlen für den Unterschied zwischen einer Maschine, die „Metall bewegt“, und einer Maschine, die „durch das Metall hindurch denkt“.
Darüber hinaus bestimmt die Geografie die Preisuntergrenze, noch bevor ein einziges Teil gebogen wird. Ein vollautomatisches Modell in Asien beginnt möglicherweise bei 80.000 US-Dollar, während ein funktional ähnliches Modell in Nordamerika aufgrund von Serviceinfrastruktur, Haftungsabsicherung und Importlogistik bei 100.000 US-Dollar startet. Dadurch entsteht ein Umfeld, in dem „vollautomatisch“ etwas völlig anderes bedeutet, je nachdem, auf welcher Seite des Ozeans man steht. Wenn schon die Bezeichnung selbst so flexibel ist, wie misst ein Käufer dann tatsächlich den Wert der Investition?
Der gefährlichste Weg, einen Panel Bender zu kaufen, besteht darin, ihn wie eine Handelsware zu behandeln, bei der „mehr Funktionen“ gleichbedeutend mit einem „besseren Angebot“ ist. Stattdessen erfordert eine erfolgreiche Beschaffung die Berechnung der „Fähigkeit pro Dollar“. Wenn eine manuelle Maschine für 40.000 US-Dollar einem Bediener ermöglicht, 20 Paneele pro Stunde zu produzieren, sind Ihre Kosten pro Teil an die Arbeitskosten gebunden. Wenn ein automatisiertes System für 400.000 US-Dollar 120 Paneele pro Stunde ohne Arbeitsaufwand produziert, amortisiert die Maschine die Differenz von 360.000 US-Dollar durch den Durchsatz.
Wenn dieses 400.000-US-Dollar-System jedoch zur Herstellung einfacher L-Biegungen verwendet wird, die eine manuelle Maschine ebenso schnell ausführen könnte, haben Sie für Technologie zu viel bezahlt, die nicht für Sie arbeitet. Der „versteckte Aufpreis“ der mehrachsigen Softwareintegration liefert nur dann ROI, wenn Ihre Teile dieses Maß an geometrischer Komplexität tatsächlich erfordern. Eine hochwertige manuelle Maschine ist oft die „größere“ Investition, weil sie die maximale physische Kapazität (Tonnage und Länge) zu einem Bruchteil der Kosten bietet, sofern Ihr Volumen den robotischen Zusatzaufwand nicht rechtfertigt.
Das Ziel besteht darin, den Punkt zu finden, an dem die physischen Grenzen der Maschine und ihre digitale Intelligenz mit Ihrer Teileliste zusammenpassen. Wenn Ihre Teile einfach, aber schwer sind, kaufen Sie die schwere manuelle Maschine. Wenn Ihre Teile leicht, aber komplex sind, kaufen Sie die intelligente automatisierte. Wenn Sie jedoch die günstige automatische Maschine kaufen, weil Sie glauben, den Markt überlistet zu haben, werden Sie schnell feststellen, dass die „Automatisierung“ nur eine dünne Fassade über einer Maschine ist, der das physische Rückgrat fehlt, um Ihren Werkstattboden zu überstehen.
Diese Erkenntnis — dass das „Skelett“ der Maschine ihren wahren Wert bestimmt — führt uns zur teuersten physischen Variable überhaupt: den nichtlinearen Kosten der Skalierung.
Ein standardmäßiger 2-Meter-Panel-Bender wiegt möglicherweise 12 Tonnen, doch sobald Sie ein 3-Meter-Bett spezifizieren, steigt das Versandgewicht häufig auf 25 Tonnen oder mehr. Das ist kein Hersteller, der die Rechnung mit zusätzlichem Schrottmetall aufbläht; es ist ein Zugeständnis an die Gesetze der Physik. Beim Biegen ist der Hauptgegner die Durchbiegung — die Tendenz des Maschinenrahmens, sich unter dem Druck der Arbeit zu „wölben“ oder zu „lächeln“. Wenn sich ein 2-Meter-Träger um den Bruchteil eines Millimeters durchbiegt, bleibt die Biegung präzise. Wenn Sie diesen Träger jedoch auf 3 Meter verlängern, ohne seine Dicke zu verändern, nimmt die Durchbiegung mit der dritten Potenz der Länge zu.
Um über eine größere Distanz dieselbe Präzision im Mikrometerbereich zu halten, kann der Hersteller nicht einfach 50 % mehr Stahl hinzufügen. Er muss die gesamte strukturelle „Wirbelsäule“ der Maschine neu auslegen, damit sie exponentiell steifer wird. Dafür sind größere Gussteile, dickerer Plattenstahl und robustere Anforderungen an das Fundament erforderlich. In Ihrem Angebot schlägt sich dieser zusätzliche Meter Arbeitsbereich in einem massiven Sprung beim Grundpreis nieder, weil Sie nicht nur mehr Länge kaufen, sondern ein grundsätzlich massiveres Stück industrieller Architektur.
Wenn der Rahmen diese Größe erreicht, muss jede zugehörige Komponente ebenfalls mitwachsen, um die erhöhte Masse präzise zu bewegen. Daraus ergibt sich die Frage, wie die Maschine mit der vertikalen Dimension Ihrer Teile umgeht.
Stellen Sie sich vor, Sie biegen ein flaches Backblech im Vergleich zu einem tiefen Elektroschrank. Um eine Seitenwand mit 250 mm Höhe zu formen, muss das obere Klemmwerkzeug weit genug zurückfahren können, damit diese Wand während der Rotation an der Maschine vorbeikommt. Dieser „Daylight“ oder vertikale Freiraum ist ein wesentlicher Preisfaktor. Eine Maschine, die für eine Kastenhöhe von 150 mm ausgelegt ist, ist eine kompakte, steife Einheit. Für den Schritt zu einer Kastenhöhe von 250 mm muss der gesamte „C-Rahmen“ der Maschine höher ausgeführt werden.
Ein höherer Rahmen ist naturgemäß weniger stabil als ein kurzer. Damit ein hoher Rahmen sich unter Last nicht wie eine Schere „öffnet“, müssen die Seitengehäuse deutlich verstärkt werden. Diese vertikale Erweiterung erfordert außerdem Hydraulikzylinder oder Kugelgewindetriebe mit längerem Hub, die sich schneller bewegen müssen, um trotz des längeren Verfahrwegs die Taktzeiten beizubehalten. Sie zahlen einen Aufpreis für die strukturelle Integrität, die erforderlich ist, damit sich das „Maul“ der Maschine nicht verformt, wenn es auf ein Werkstück herunterdrückt.
Die Höhe des Kastens bestimmt die Form der Maschine, doch die Dicke des Metalls bestimmt die reine Kraft, die zu seiner Verformung erforderlich ist.
Die zum Biegen von Metall erforderliche Kraft steigt nicht linear mit der Dicke; sie steigt mit dem Quadrat der Dicke. Das Biegen einer 3,0-mm-Platte erfordert die neunfache Kraft gegenüber dem Biegen eines 1,0-mm-Blechs, nicht die dreifache. Wenn Sie von einer Maschine für „leichte Blechstärken“ (typischerweise bis 1,5 mm) zu einer Maschine wechseln, die für „konstruktive“ Dicken (3,0 mm oder mehr) ausgelegt ist, bewegen Sie sich in eine andere Kategorie der Konstruktion.
Eine hochwertige manuelle Maschine, die 3,0 mm Edelstahl biegen kann, erfordert enorme hydraulische Kraft und gehärteten Werkzeugstahl, der diesen Drücken standhält, ohne auszubrechen. Wenn Sie eine automatisierte Maschine für 100.000 US-Dollar, die für 1,2 mm Aluminium ausgelegt ist, mit einer manuellen Maschine für 100.000 US-Dollar vergleichen, die für 3,0 mm Stahl ausgelegt ist, stellt die manuelle Maschine in Bezug auf die reine Leistungsfähigkeit oft die „schwerere“ Investition dar. Die automatisierte Maschine für leichte Blechstärken hat „Gehirn“, aber keine „Muskeln“, während die schwere manuelle Maschine das „Skelett“ besitzt, um Arbeiten in Industriequalität zu bewältigen, die den Rahmen der leichteren Maschine verdrehen würden.
Sobald Sie über die Tonnage verfügen, um das Metall zu bewegen, besteht die nächste Einschränkung darin, wie tief dieses Metall im Ausladungsbereich der Maschine liegen kann.
Die Ausladungstiefe ist der Abstand von der Biegewange bis zur Rückseite des Maschinenrahmens – die „Reichweite“, die bestimmt, wie groß ein Paneel sein kann, das Sie bearbeiten. Eine tiefe Ausladung ermöglicht größere Teile, erzeugt aber einen massiven mechanischen Hebel. Wenn die Biegewange eine Aufwärtskraft ausübt, wird diese Kraft durch die Ausladung zurück zur Rückseite der Maschine übertragen. Je tiefer die Ausladung, desto größer ist die Hebelwirkung, die die Maschine gegen ihren eigenen Rahmen ausübt, als würde sie versuchen, sich an den Nähten auseinanderzuziehen.
Um dem entgegenzuwirken, müssen Hersteller „O-Frame“-Konstruktionen oder massive „C-Frame“-Verstärkungen einsetzen, die Stellfläche beanspruchen und den Preis in die Höhe treiben. Eine Maschine mit 1500 mm Ausladung erfordert deutlich mehr Bodenverstärkung und strukturelle Masse als eine mit 1000 mm Ausladung. Deshalb wirkt ein Angebot für eine Maschine mit „großer Kapazität“ oft wie eine völlig andere Produktlinie; es ist eine Zerlegung der physikalischen Anforderungen, die nötig sind, um einen 3-Tonnen-Rahmen stabil zu halten, während er 100 Tonnen lokalisierten Druck ausübt.
Nachdem klar ist, dass die physische Masse die Preisuntergrenze festlegt, müssen wir nun betrachten, wie das „Nervensystem“ der Maschine dieses Gewicht steuert.### Die exponentiellen Kosten zusätzlicher Zoll: Warum eine 3-Meter-Maschine nicht nur „ein wenig mehr“ kostet als eine 2-Meter-Maschine
Eine 12-Achsen-CNC-Steuerung ist nicht einfach eine aufgerüstete Version einer 4-Achsen-Einheit; sie bedeutet den Wechsel von einem einfachen Rechner zu einem proprietären Supercomputer. In einer standardmäßigen 4-Achsen-Konfiguration übernimmt die Maschine die Hauptbewegungen – Klemmen, Biegen und grundlegende Positionierung. Beim Wechsel zu einer 12-Achsen-Konfiguration zahlen Sie für die gleichzeitige Orchestrierung der oberen und unteren Biegewangen, die Kippbewegung der Biegewangen für variable Winkel sowie die seitliche Bewegung der Manipulatoren. Die Hardwarekosten von acht zusätzlichen Servomotoren sind erheblich, der eigentliche Preistreiber ist jedoch die „Anti-Kollisions“-Logik der Software – digitale Schutzmechanismen, die verhindern, dass bewegliche Teile im Hochgeschwindigkeitsbetrieb aufeinanderprallen.
Jede zusätzliche Achse eröffnet eine neue Möglichkeit, wie sich die Maschine selbst zerstören kann, wenn das Timing um eine Millisekunde abweicht. Um zu verhindern, dass eine Biegewange im Wert von 50.000 US-Dollar mit einer hochpräzisen Klemme kollidiert, integriert der Hersteller Jahre an Forschung und Entwicklung in die Algorithmen der Bewegungssteuerung. Diese „Choreografie“ ermöglicht es einem Schwenkbieger, eine komplexe Abfolge von acht Biegungen in weniger als zwanzig Sekunden auszuführen. Wenn Sie einen Preisunterschied von 150.000 US-Dollar zwischen einem „einfachen“ und einem „fortschrittlichen“ Steuerungssystem sehen, kaufen Sie nicht nur Motoren; Sie kaufen die Fähigkeit, komplexe Teile zu bearbeiten, ohne dass ein Ingenieur vier Stunden mit der Programmierung jeder einzelnen Sequenz verbringt. Genau an diesem Punkt wird ein CNC-basierter Ansatz für Biegen und Blechautomation relevant: ADH Machine Tool positioniert den automatischen Werkzeugtyp-Panel-Bender als Lösung für Betriebe, die Bewegungssteuerung, Werkzeuganpassung und Teilevielfalt nicht getrennt betrachten wollen.
Dieses Maß an digitaler Raffinesse wird zu einer leeren Investition, wenn sich die physischen Werkzeuge nicht an die Teilevielfalt anpassen können.
Stellen Sie sich eine Maschine vor, die einen einfachen 90-Grad-Flansch biegen kann, aber ins Stocken gerät, sobald sie auf eine Rückbiegung oder einen Versatz trifft. Das ist der Unterschied zwischen „Standard“- und „Universal“-Werkzeugen. Universalwerkzeuge an einem Schwenkbieger sind mit spezifischen „Aussparungen“ und „Stufen“-Fähigkeiten konstruiert, die es der Maschine ermöglichen, bereits gebogene Flansche freizuhalten. Eine manuelle Maschine mit hoher Spezifikation, die mit einem vollständigen Satz Universalwerkzeuge ausgestattet ist, produziert oft mehr als eine automatisierte Maschine mit „Basis“-Werkzeugen, weil Letztere den Bediener dazu zwingt, bei jeder neuen Teilegeometrie anzuhalten, Werkzeugsegmente auszutauschen und neu zu kalibrieren.
Der Aufpreis für Universalwerkzeuge liegt nicht nur im gehärteten Stahl selbst, sondern in der Konstruktion von „Ferse“ und „Spitze“ des Werkzeugs. Diese speziellen Geometrien ermöglichen es dem Biegeschwert, in enge Ecken zu gelangen, die auf einer Abkantpresse sonst drei separate Rüstvorgänge erfordern würden. Bei einer forensischen Prüfung eines Angebots stellt man häufig fest, dass eine „manuelle“ Maschine allein deshalb 40.000 US-Dollar teurer ist, weil sie ein spezielles Werkzeugpaket enthält, das fünf andere Maschinen überflüssig macht. Wenn Ihr Teilespektrum sehr variantenreich ist, ist die Geometrie des Werkzeugs wertvoller als der Motor, der es bewegt.
Doch selbst die besten Werkzeuge versagen, wenn die dahinterstehende Energiequelle eine Position nicht halten kann.
Hydraulische Systeme sind die „rohe Kraft“ der Biegewelt – günstig zu bauen, leistungsstark, aber grundsätzlich unpräzise. Wenn sich Hydrauliköl während einer Schicht erwärmt, verändert sich seine Viskosität, wodurch die „Endanschlag“-Position der Maschine um Bruchteile eines Millimeters wandert. Eine servoelektrische Architektur ersetzt Pumpen und Ventile durch drehmomentstarke Elektromotoren und präzisionsgeschliffene Kugelgewindetriebe. Dieser Wechsel erhöht den Grundpreis der Maschine typischerweise um 20 % bis 30 %. Sie zahlen diese „Konsistenzabgabe“, um sicherzustellen, dass das erste um 7:00 Uhr gefertigte Teil identisch mit dem letzten um 17:00 Uhr gefertigten Teil ist.
Der ROI bei Servoelektrik liegt nicht nur in den 60 % Energieeinsparung, sondern in der Eliminierung der Routine des „Ausschusses beim ersten Teil“. In einem hydraulischen System müssen Bediener die Maschine häufig „warmlaufen“ lassen oder die CNC-Offsets anpassen, wenn die Öltemperatur steigt. Eine servoelektrische Maschine weiß in dem Moment, in dem sie eingeschaltet wird, genau, wo sich ihre Achsen befinden. Sie verwandelt die Maschine von einer schweren Industriepresse in ein schnelles CNC-Instrument. Diese Präzision ist jedoch irrelevant, wenn die Maschine das Blech vor Beginn der Biegung nicht exakt positionieren kann.
Ein Hinteranschlag, der ein Blech mit einer Genauigkeit von ±0,1 mm bewegt, ist Standard; ±0,01 mm über eine Spannweite von 2500 mm zu erreichen, ist eine Leistung kostspieliger Ingenieurskunst. Um diese engeren Toleranzen zu erreichen, kann der Hersteller keine Standard-Riemenantriebe oder einfachen Zahnräder verwenden. Er muss spielfreie Planetengetriebe – Getriebesysteme, die so konstruiert sind, dass jedes mechanische Spiel zwischen beweglichen Teilen eliminiert wird – und Linearmaßstäbe – Messsensoren, die die tatsächliche physische Position des Anschlags erfassen – einsetzen, die der CNC Positionsrückmeldung in Echtzeit liefern. Dies verhindert „Lost Motion“ – die mechanische Verzögerung, bei der sich ein Motor dreht, ohne die angeschlossene Hardware tatsächlich zu bewegen – und stellt sicher, dass der Anschlag aufgrund von mechanischem Spiel nie weniger weit verfährt als erwartet.
Wenn Sie die Toleranzanforderungen in Ihrer Spezifikation verschärfen, steigen die Kosten des Hinteranschlags nicht linear – sie schnellen nach oben. Sie wechseln von Komponenten, die in Serie gefertigt werden können, zu Komponenten, die präzisionsgeläppt und schwingungsgedämpft sein müssen. Dieses hochpräzise „Nervensystem“ sorgt dafür, dass jede Biegung vollkommen parallel ist – das Geheimnis dahinter, warum manche Paneele wie LEGO-Steine zusammenrasten, während andere Hammer und ein Gebet erfordern.
Sobald die Maschine das Gehirn hat, um die Biegung zu berechnen, und die Nerven, um das Blech zu positionieren, ist der nächste Engpass nicht die Maschine – es ist die Taktzeit, also der spezifische Produktionsrhythmus, der erforderlich ist, um Ihre Ausbringungsziele zu erreichen, sowie die Geschwindigkeit, mit der Sie das Material hinein- und herausbekommen.
Wenn Sie einen automatisierten Lader integrieren, kaufen Sie nicht nur einen mechanischen Arm; Sie kaufen eine Art Versicherung dagegen, dass die Maschine jemals warten muss. In einer manuellen Einrichtung wird das Potenzial der Maschine durch menschliche Ermüdung und die logistische Reibung beim Bewegen schwerer Bleche begrenzt. Beim Übergang zur autonomen Handhabung steigen die Kosten, weil die Maschine das Material nun mit einer Präzision „sehen“ und „fühlen“ muss, die ein menschlicher Bediener kostenlos bereitstellt. Genau an dieser Schnittstelle wird eine CNC-gestützte Lösung wie die Pressarm-Panelbiegemaschine von ADH Machine Tool relevant: Sie verbindet Biegen und Materialführung zu einem stärker automatisierten Ablauf, statt nur einen einzelnen Arbeitsschritt schneller zu machen. Sie zahlen für Saugnapfanordnungen, magnetische Separatoren zur Vermeidung von Doppelblechen und Infrarotsensoren, die prüfen, ob das Blech perfekt rechtwinklig ausgerichtet ist, bevor die erste Klemmung absenkt.
Der Preissprung spiegelt den Wechsel von einer Maschine, die eine Aufgabe ausführt, zu einem System wider, das einen Prozess steuert. Eine manuelle Schwenkbiegemaschine ist ein Werkzeug; eine autonome Zelle ist eine Fabrik. Um diesen Sprung zu ermöglichen, muss der Hersteller einen „Handshake“ zwischen Ladetisch und Biegebett aufbauen und sicherstellen, dass der Zeitpunkt der Vakuumfreigabe exakt mit der Millisekunde übereinstimmt, in der der Manipulator das Teil greift. Wenn dieses Timing nicht stimmt, erhalten Sie nicht nur ein schlechtes Teil; es kommt zu einer katastrophalen Kollision.
Diese Komplexität ist der Grund, warum der Posten „Automatisierung“ in einem Angebot häufig die Kosten der Basismaschine selbst erreicht oder übersteigt. Es ist eine Festlegung auf einen bestimmten Workflow, der den Bediener entfernt, aber eine Schicht technischer Schuld hinzufügt. Wenn die Maschine die Kante des Blechs nicht selbst finden kann, wer ist dann für den Crash verantwortlich?
Anbieter preisen gern „Standard“-Automatisierungspakete an, doch die Realität Ihres Teilekatalogs macht diesen Traum meist zunichte, bevor die erste Zahlung fällig wird. Wenn Ihre Teile alle flach, rechteckig und innerhalb eines engen Größenbereichs liegen, funktioniert das standardmäßige Saugnapflayout einwandfrei. Sobald Sie jedoch innere Ausschnitte, versetzte Löcher oder nicht standardisierte Geometrien einführen, wird dieser „Standard“-Lader zu einem kundenspezifischen Engineering-Projekt. Genau hier lohnt sich der Blick auf eine CNC-basierte Blechautomationslösung wie die Saugnapf-Panelbiegemaschine von ADH Machine Tool, weil sie die Handhabung und das Biegen als zusammenhängenden Prozess adressiert statt nur einen Lader an eine bestehende Engstelle anzuflanschen. Andernfalls beginnen Sie, für spezialisierte Greifer, geänderte Softwarepfade und die Ingenieurstunden zu zahlen, die erforderlich sind, damit der Roboter nicht versucht, ein Loch in der Mitte eines Paneels „aufzunehmen“.
Kundenspezifische Anpassung ist der stille ROI-Killer bei High-Spec-Maschinen. Jedes Mal, wenn ein Anbieter sein Basisdesign ändern muss, um Ihren spezifischen Teilemix zu berücksichtigen, steigt der Preis nicht einfach – er springt nach oben. Sie kaufen keine massengefertigte Lösung mehr; Sie finanzieren die F&E des Anbieters für Ihre spezifische Anwendung. An diesem Punkt erkennen viele Käufer zu spät, dass eine hochwertige manuelle Maschine flexibler und deutlich günstiger gewesen wäre als eine schlecht „automatisierte“ Maschine, die ohnehin ständig manuelle Eingriffe erfordert.
Wenn die Maschine an Ihre aktuellen Teile angepasst ist, was passiert dann, wenn sich Ihr Produktdesign im nächsten Jahr ändert?
Der Kauf einer Schwenkbiegemaschine, die 17 Biegungen pro Minute schafft, ist Kapitalverschwendung, wenn Ihre Stanzpresse oder Ihr Laser nur alle zwei Minuten einen Zuschnitt liefern kann. Das ist die „vorgelagerte Falle“, bei der eine Hochleistungsmaschine zu einem teuren Engpass wird, weil der Rest der Fertigungshalle nicht mithalten kann. Bei einer forensischen Prüfung der Produktionsrechnung stellt man häufig fest, dass der Aufpreis für eine Hochgeschwindigkeits-Biegemaschine faktisch eine Spende an den Hersteller ist. Wenn die Maschine 40 % ihrer Schicht auf Material wartet, schießen die Kosten pro Teil trotz der theoretischen Geschwindigkeit in die Höhe.
Stellen Sie es sich so vor, als würden Sie einen Traktor mit einem Düsentriebwerk ausstatten. Sie haben die rohe Leistung, aber die umgebende Infrastruktur – die Reifen, das Getriebe, das Feld selbst – kann die Geschwindigkeit nicht bewältigen. Um die High-Spec-Biegemaschine zu rechtfertigen, müssen Sie Ihre gesamte Linie prüfen, damit sichergestellt ist, dass die „Taktzeit“ (das Produktionstempo) synchronisiert ist. Wenn sie es nicht ist, sind Sie besser beraten, diesen Aufpreis von 100.000 US-Dollar in bessere Nesting-Software oder ein schnelleres primäres Schneidsystem zu investieren.
Effizienz ist eine Eigenschaft der Linie, nicht der Maschine. Deshalb muss eine forensische Prüfung des Angebots das Budget über die physische Hardware hinaus bis zu den unsichtbaren Aufschlägen für Softwarelizenzen, proprietäre Steuerungen und Werkzeuge über den gesamten Lebenszyklus verfolgen.
Wenn diese Prüfung zeigt, dass Schneiden, Biegen, Steuerung und Automatisierung gemeinsam betrachtet werden müssen, kann ADH Machine Tool als nächster Gesprächspartner sinnvoll sein: Das CNC-basierte Portfolio deckt Laserzuschnitt, Biegen, Nuten, Scheren und Blechautomatisierung ab und eignet sich damit für eine integrierte Bewertung der Linie. Für eine konkrete Projekt- oder Lieferantenklärung können Sie Kontakt aufnehmen.
Das „Zellenkonzept“ ist die letzte Grenze des Anlagenangebots, und genau dort verschiebt sich das Preisschild von „teuer“ zu „transformativ“. Wenn Sie eine Schwenkbiegemaschine direkt mit einer Stanzmaschine oder einer nachgelagerten Pulverbeschichtungslinie integrieren, kann sich das Projektbudget leicht verdoppeln. Sie kaufen dann nicht mehr nur Hardware, sondern das digitale und physische „Bindegewebe“ der Fabrik. Dazu gehören Fördersysteme, Sicherheitszäune, die lokale Vorschriften erfüllen, sowie die zentrale Software, die den Datenfluss vom Büro in die Fertigung vorgibt.
Dieses Integrationsniveau ist eine Wette mit hohem Einsatz auf Stabilität. Sie zahlen einen massiven Aufpreis, um die Bestände an „Work in Progress“ (WIP) zu beseitigen, die normalerweise eine Fertigungshalle überladen. Indem ein Blech direkt von der Stanze zur Biegemaschine transportiert wird, ohne dass ein Mensch es berührt, eliminieren Sie das Risiko von Beschädigungen und die Kosten für sekundäres Handling. Allerdings bedeutet dies auch, dass Ihre gesamte 2-Millionen-Dollar-Zelle zum Stillstand kommt, wenn ein einzelner Sensor an einem 50 Fuß entfernten Förderer ausfällt.
Wenn sich die physische Stellfläche der Maschine zu einer vollständigen Produktionslinie erweitert, verlagern sich die tatsächlichen Betriebskosten von der Hardware selbst auf die „weiche“ Infrastruktur, die erforderlich ist, um sie am Laufen zu halten.
Eine einfache manuelle Schwenkbiegemaschine kostet zwischen 5.000 und 20.000 US-Dollar. Kommen Mehrachs-CNC, automatisiertes Materialhandling und integrierte Software hinzu, erzielt genau dieselbe grundlegende Biegefunktion plötzlich einen Preis von über 500.000 US-Dollar. Diese enorme Differenz erzwingt eine entscheidende Frage: Was genau kaufen Sie für diese zusätzliche halbe Million Dollar? Die Antwort lautet selten nur: schwererer Stahl oder schnellere Motoren. Sie erwerben ein digitales Ökosystem.
Hochspezifizierte Systeme erzeugen erhebliche technische Schulden. Damit diese integrierten Zellen dauerhaft eine verlässliche Kapitalrendite liefern, müssen Hersteller spezialisierte Arbeitskräfte, Softwarelizenzen und digitale Wartungsstrukturen zusätzlich einplanen. Diese „weichen“ Kosten erscheinen selten im ausgewiesenen Hauptpreis, bestimmen jedoch die Rentabilität der Maschine über das nächste Jahrzehnt. Wenn Sie ein Angebot prüfen, müssen Sie das Blech ausblenden und die versteckten Aufschläge bewerten, die aus einer einmaligen Investition eine dauerhafte operative Verpflichtung machen.
Beobachten Sie, wie ein Bediener ein neues Teil auf einer High-End-Schwenkbiegemaschine in Betrieb nimmt, und Sie werden eine deutliche Diskrepanz zwischen Verkaufsargument und Realität in der Fertigung feststellen. Echtzeit-Inbetriebnahmeprotokolle zeigen häufig, dass Bediener wiederholt die Winkelkompensation nachjustieren, Positionseinstellungen ändern und Programmsollwerte übersteuern, nur um ein brauchbares Erstteil zu erhalten. Dieses mühsame Debugging zerstört die Illusion der „Ein-Klick“-Offline-Programmierung (OLP).
Anbieter bewerben 3D-Simulationssoftware intensiv und verlangen dafür oft einen Aufpreis von 15 % für das Versprechen, dass Sie eine CAD-Datei importieren, auf eine Schaltfläche klicken und zusehen können, wie die Maschine das Teil fehlerfrei biegt. In einem perfekten digitalen Vakuum funktioniert das. In der Fabrikhalle bringen Materialrückfederung, leichte Dickenabweichungen und die Walzfaserrichtung physikalische Variablen ins Spiel, die die Software nicht vorhersagen kann. OLP beseitigt die Rüstarbeit nicht; es verlagert lediglich die anfängliche Geometrieberechnung ins Büro und überlässt es dem Bediener, die physikalische Realität an der Maschinensteuerung zu debuggen.
Einen Aufpreis für fortschrittliche Simulation zu zahlen, ist nur dann eine sinnvolle Investition, wenn Ihr Produktionsmodell dies erfordert. Wenn Sie einen Lohnfertigungsbetrieb mit hoher Variantenvielfalt und kleinen Losgrößen betreiben, bei dem die Maschine täglich zwischen zwanzig verschiedenen Profilen wechseln muss, hält OLP die Spindel am Laufen, während der nächste Auftrag programmiert wird. Wenn Sie das ganze Jahr über dieselben zehn Elektrogehäuse fertigen, ist die Bezahlung einer dynamischen 3D-Simulation so, als würden Sie einen Supercomputer kaufen, um ihn als einfachen Taschenrechner zu nutzen.
Öffnen Sie den Schaltschrank einer modernen Schwenkbiegemaschine, und Sie finden das eigentliche Schlachtfeld für Ihr langfristiges Budget. Das Gehirn der Maschine basiert entweder auf einer offenen Architektur – mit standardmäßigen Industrie-SPS und Antrieben von Marken wie Siemens oder Beckhoff – oder auf einer geschlossenen, proprietären Steuerplatine, die ausschließlich vom Maschinenhersteller entwickelt wurde.
Geschlossene Architekturen sind eine Black Box. Sie ermöglichen es dem Hersteller häufig, einen niedrigeren anfänglichen Listenpreis anzubieten, weil keine Lizenzgebühren an große Drittanbieter der Automatisierungstechnik gezahlt werden müssen. Dieser Preisnachlass zu Beginn wirkt jedoch wie ein trojanisches Pferd. Wenn im fünften Jahr ein proprietärer Antrieb ausfällt, können Sie keinen Ersatz einfach bei einem lokalen Industrieausrüster aus dem Regal kaufen. Sie müssen die exakt passende Komponente beim OEM bestellen, zu dessen ausgewiesener Marge, und auf den internationalen Versand warten.
Diese Bindung geht über die Hardware hinaus. Ein geschlossenes System bindet Sie für Postprozessor-Updates, Software-Kompatibilitäts-Patches und spezialisierte Servicetechniker an den OEM. Sie sind nicht mehr nur Kunde; Sie sind ein gefangenes Publikum. Systeme mit offener Architektur können höhere anfängliche Integrationskosten verursachen, geben Ihnen aber den Hebel, generische Ersatzteile zu beschaffen und unabhängige Integratoren zu beauftragen, wodurch Ihr langfristiges Wartungsrisiko effektiv begrenzt wird.
Stellen Sie sich vor, Sie installieren eine automatisierte Biegezelle für 150.000 US-Dollar, nur um festzustellen, dass das Benutzerhandbuch schlecht übersetzt ist, die Fehlercodes kryptisch sind und der einzige Techniker, der die Softwarelogik versteht, sich in einer Zeitzone befindet, die zwölf Stunden entfernt ist. Die Maschine steht drei Tage still, während Sie auf eine E-Mail-Antwort warten, um einen hartnäckigen Achsgrenzwertalarm zu beheben.
Das günstigste Angebot auf dem Tisch versteckt seine Margen in der Regel in der Spalte technischer Support. Hochspezialisierte Maschinen erfordern spezialisierte Arbeitskräfte. Sie schulen keinen Bediener darin, einen Hebel zu ziehen; Sie schulen einen Techniker darin, eine komplexe automatisierte Zelle zu steuern. Wenn die Benutzeroberfläche der Maschine nicht intuitiv ist, wird die Lernkurve Ihren Produktionsplan ausbluten lassen. Die tatsächlichen Schulungskosten umfassen den Ausschuss, der in den ersten sechs Monaten entsteht, die Überstunden, die bezahlt werden, um verzögerte Aufträge aufzuholen, und die schiere Frustration Ihres Engineering-Teams.
Die Investition in eine Maschine mit etwas höheren Anschaffungskosten, aber einem robusten, lokalisierten Supportnetzwerk und einer intuitiven Steuerungsoberfläche zahlt sich sofort aus. Ziel einer Schwenkbiegemaschine ist es, die Abhängigkeit von hochqualifizierten, handwerklich arbeitenden Abkantpressenbedienern zu verringern. Wenn die Software der Maschine so komplex ist, dass für ihren Betrieb ein Softwareingenieur erforderlich ist, haben Sie Ihr Arbeitskräfteproblem nicht gelöst – Sie haben nur seine Stellenbezeichnung geändert.
Wenn eine Standardmatrize einer Abkantpresse an einer gehärteten Schweißnaht ausbricht, öffnen Sie einen Katalog und bestellen Ersatz bei Dutzenden konkurrierender Werkzeuglieferanten. Wenn die spezialisierte Klemmklinge einer automatisierten Schwenkbiegemaschine dasselbe Schicksal erleidet, schrumpfen Ihre Optionen auf genau eine.
Panelbieger sind auf hochspezifische, gelenkige Klingengeometrien angewiesen, um ihre automatisierten Falz- und Schwenkbewegungen auszuführen. Diese Werkzeuge sind nahezu ausnahmslos proprietär. Das ist das Rasierklingen-Geschäftsmodell, übertragen auf die Schwerindustrie: den Griff zu einem wettbewerbsfähigen Preis verkaufen und die Verbrauchsmaterialien monopolisieren. Über eine Lebensdauer von zehn Jahren können die Kosten für den Ersatz spezieller Niederhalteschuhe, Biegeklingen und kundenspezifischer Greifer leicht an den ursprünglichen Kaufpreis der Maschine heranreichen.
Um diese Lebenszykluskosten zu bewerten, muss das Maschinenangebot lediglich als Anzahlung auf einen langfristigen Vertrag betrachtet werden. Sie müssen die Preisliste für verbrauchbare Werkzeuge verlangen, bevor Sie die Bestellung unterschreiben. Wenn ein Anbieter sich weigert, Preise oder Garantien für Ersatzteile festzuschreiben, zeigt er damit genau, wo seine Gewinnmarge liegt. Die tatsächlichen Kosten dieser unsichtbaren Positionen zu kennen, ist die einzige Möglichkeit, Ihre Kapitalrendite genau zu berechnen.
Eine Biegelänge von 2.500 mm ist der Branchenstandard für universell einsetzbare Panelbieger. Wenn jedoch 92 % Ihres Produktionsvolumens aus elektrischen Anschlusskästen unter 600 mm bestehen, zahlen Sie eine erhebliche „Längensteuer“ für ungenutzten Raum. In der Welt des hochpräzisen Falzens erfordert jeder zusätzliche Millimeter Bettlänge eine unverhältnismäßige Erhöhung der Rahmensteifigkeit, um Durchbiegung zu verhindern – das leichte Verformen der Maschine unter Druck. Wenn Sie von einer 2-Meter- auf eine 2,5-Meter-Maschine wechseln, steigt der Preis nicht um 25 %; er springt häufig um 40 %, weil der technische Aufwand, diese zusätzlichen 500 mm unter Last eben zu halten, nichtlinear skaliert.
Die profitabelsten Betriebe, die ich prüfe, sind diejenigen, die ihre größten und seltensten Teile bewusst „verwaisen“ lassen. Sie erkennen, dass es rechnerisch scheitert, zusätzliche 80.000 US-Dollar auszugeben, um die drei übergroßen Paneele zu automatisieren, die sie einmal im Monat fertigen. Es ist günstiger, diese Ausreißer auf einer alten Abkantpresse zu fertigen oder auszulagern, als die Gemeinkosten einer überdimensionierten, zu wenig ausgelasteten automatisierten Zelle zu tragen. Gesucht ist der „Knickpunkt der Kurve“ – der Punkt, an dem zusätzliche physische Kapazität keine volumenstarke Arbeit mehr erschließt, sondern nur noch den ego-getriebenen Wunsch erfüllt, „alles im eigenen Haus zu machen“.
Wenn Sie nicht länger zu viel für physische Größe bezahlen, wie verhindern Sie dann, dass der Anbieter dieses Geld über „unverzichtbare“ digitale Upgrades wieder hereinholt?
„Zukunftssicherheit“ ist das teuerste Wort im Vokabular der industriellen Beschaffung. Ein Verkäufer wird argumentieren, dass Sie den 12-Achsen-Ultrahochgeschwindigkeitsmanipulator „nur für den Fall“ benötigen, dass sich Ihre Produktlinie hin zu komplexen, vielflächigen Geometrien entwickelt. Jede zusätzliche Bewegungsachse ist jedoch nicht nur ein Hardwarekostenpunkt; sie erhöht dauerhaft die Komplexität Ihrer Kinematik – des mathematischen Modells, mit dem die Maschine Selbstkollisionen vermeidet. Mehr Achsen bedeuten mehr potenzielle Punkte mechanischen Versagens und komplexere Programmieranforderungen für Ihr Personal.
Bewerten Sie jede Funktion durch die Brille der Zykluszeitverkürzung bei Ihrem aktuellen Teilemix, nicht bei einem hypothetischen. Wenn ein schneller automatischer Werkzeugwechsler 30 Sekunden bei einer Einrichtung spart, die nur zweimal am Tag stattfindet, wird sich der Preis von 40.000 US-Dollar niemals amortisieren. Wenn Sie dagegen pro Schicht fünfzig verschiedene Kleinserien fertigen, ist dieser Werkzeugwechsler das Einzige, was verhindert, dass die Maschine zum Engpass wird. Sie müssen eine Simulation Ihrer fünf volumenstärksten Teile mit und ohne die vorgeschlagenen „Premium“-Funktionen verlangen, um zu sehen, ob die eingesparten Sekunden tatsächlich in zusätzliche Kapazitätsschichten münden.
Wenn die Daten keine klare Verbesserung des Durchsatzes um 15 % zeigen, ist die Funktion bloßes Rauschen – wie nutzen Sie diese Erkenntnis also, um den Ballast aus dem endgültigen Vertrag zu entfernen?
Um sich vom Einzelhandelskäufer zum forensischen Prüfer zu entwickeln, müssen Sie den Anbieter dazu bringen, die Profitcenter offenzulegen, die sich hinter dem „Basispreis“ verbergen. Beginnen Sie mit der Frage: „Kann ich eine verbindliche Preisliste für alle proprietären Verschleiß- und Verbrauchsteile erhalten, einschließlich Klingen und Saugnäpfen, garantiert für die nächsten 60 Monate?“ Damit vermeiden Sie die „Rasierer-und-Klingen“-Falle und verhindern, dass der Anbieter einen rabattierten Maschinenpreis dadurch ausgleicht, dass er bei Spezialwerkzeugen, die Sie nirgendwo anders kaufen können, überhöhte Preise verlangt. Wenn er zögert, plant er, Ihr Wartungsbudget zur Aufpolsterung seiner langfristigen Margen zu nutzen.
Zweitens fragen Sie: „Welche konkrete stündliche Gutschrift erhalten wir auf unseren Servicevertrag, wenn die Maschine aufgrund eines Mangels an proprietären Teilen länger als 48 Stunden stillsteht?“ Dadurch wird die Beziehung von einem „hoffnungsbasierten“ Support zu einer „leistungsbasierten“ Partnerschaft. Es zwingt den Anbieter offenzulegen, ob er kritische Ersatzteile tatsächlich lokal auf Lager hat oder ob er lediglich ein Ausstellungsraum für ein Werk auf der anderen Seite des Ozeans ist. Ein Anbieter, der sich beim Thema Verfügbarkeit nicht mit eigenem Risiko beteiligt, teilt Ihnen im Grunde mit, dass Ihre Ausfallzeit allein Ihr Problem ist.
Drittens verlangen Sie eine Antwort auf: „Wie lautet das dokumentierte Verfahren, mit dem ein unabhängiger Dritttechniker auf die SPS-Diagnose zugreifen kann?“ Diese Frage signalisiert, dass Sie sich nicht von einem geschlossenen Service-Ökosystem abhängig machen lassen. Selbst wenn Sie nie einen unabhängigen Techniker einsetzen, verhindert allein die Tatsache, dass der Anbieter weiß, dass Sie es könnten, dass er für einfache Software-Resets oder Sensorkalibrierungen „Monopolpreise“ verlangt.
Mit diesen Schutzmechanismen können Sie schließlich die zwei tatsächlich relevanten Wege einer Investition in das Schwenkbiegen abwägen.
Die endgültige Entscheidung liegt nie wirklich zwischen „manuell“ und „automatisch“, sondern zwischen einer hochwertigen manuellen Maschine und einer automatisierten Zelle der Einstiegsklasse. Um die Emotion aus dieser Wahl zu nehmen, bewerten Sie die Investition anhand einer strikten Wenn-dann-Entscheidungsmatrix, die von Volumen, Teilekomplexität und ERP-Bereitschaft bestimmt wird. Wenn Ihre Produktion auf Chargen mittleren Volumens mit Teilen geringer bis mittlerer Komplexität beruht und Ihre Fertigung nicht über ein vollständig integriertes ERP-System verfügt, das den Materialfluss in Echtzeit steuert, dann ist eine hochwertige manuelle Maschine die mathematisch überlegene Wahl. Sie liefert 80 % des Durchsatzes bei 50 % des Kapitalrisikos, mit weniger Ausfallpunkten und Crash-Recoveries, die in Minuten statt in Stunden gemessen werden.
Umgekehrt gilt: Wenn Ihr Betrieb komplexe Geometrien in hoher Variantenvielfalt und großem Maßstab verarbeitet und Ihre Konstruktionsabteilung bereits perfekte 3D-Modelle direkt in eine strenge ERP-Infrastruktur einspeist, dann ist der Aufpreis für eine vollautomatisierte Mehrachsenzelle durch die Beseitigung von Arbeitsengpässen gerechtfertigt. Letztlich fallen Käufer, die sich auf Automatisierungsstufen fixieren, einem falschen Preis-Kompass zum Opfer. Die wahren Kosten einer Schwenkbiegemaschine werden durch die nichtlineare Skalierung physischer Kapazität und die versteckten Aufschläge der Mehrachs-Softwareintegration bestimmt — eine Realität, die eine hoch spezifizierte manuelle Maschine oft zu einer deutlich profitableren Investition macht als eine einfache automatisierte Anlage.
