Die Laserleistung zu verringern, scheint bei Brandspuren die naheliegende Reaktion zu sein. Manchmal funktioniert das: Die Oberfläche wird sauberer, die Kante heller, und das Werkstück wird weiterhin vollständig durchtrennt. Genauso häufig verbessert sich jedoch nur ein einziger Fehler. Die Kante bleibt dunkel, Rauch verfärbt die Oberfläche oder auf der Unterseite erscheint ein Wabenmuster.
Diese Diskrepanz liefert wichtige Hinweise. Die Leistung bestimmt, wie viel Energie in das Material gelangt, kontrolliert jedoch nicht alle Vorgänge um oder unter dem Schnitt. Der Fokus bestimmt, wie effizient diese Energie den Schnittspalt erreicht. Druckluftunterstützung und Absaugung bestimmen, wie schnell Rauch und heißes Material abgeführt werden. Die Auflage bestimmt, ob der austretende Strahl, Rückstände oder Wärme zur Unterseite zurückkehren.
Die zuverlässigste Methode, Brandspuren zu verhindern, besteht daher nicht darin, die Leistung nach Gefühl immer weiter zu reduzieren. Stattdessen sollten Sie die Spur identifizieren, prüfen, ob der Schnitt vollständig durch das Material geht, die Ausgangseinstellungen der Maschine wiederherstellen und anschließend die geringste Gesamthitzebelastung ermitteln, bei der das Material zuverlässig durchtrennt wird.
Dieser Workflow gilt für häufige Probleme beim Laserschneiden von Holz, Sperrholz, Acryl, Stoff und anderen nachweislich für das Laserschneiden geeigneten Materialien. Befolgen Sie stets die Betriebs-, Wartungs- und Brandschutzvorgaben des Geräteherstellers.
Brandspuren entstehen meist durch drei miteinander wechselwirkende Mechanismen: eine zu lange Einwirkdauer, anhaltenden Rauch sowie Wärme oder reflektierte Energie von unten.
Die Einwirkdauer bezeichnet den Zeitraum, in dem der Strahl auf einen bestimmten Materialabschnitt einwirkt. Langsame Bewegungen, wiederholte Durchgänge, lange Einstechzeiten und das Abbremsen an Ecken lassen Wärme aufstauen. Die daraus entstehende Verfärbung folgt normalerweise der Werkzeugbahn und wird an Stellen stärker, an denen der Kopf langsamer wird oder denselben Bereich zweimal überfährt.
Anhaltender Rauch erzeugt ein anderes Muster. Wenn die Druckluftunterstützung den Schnittspalt nicht freihält oder die Absaugung die Verunreinigungen nicht abführt, bleiben Dämpfe und Partikel in der Nähe des Schnitts. Sie können die Oberseite verfärben, Rückstände erneut ablagern und die Wärme an der Kante konzentriert halten. Eine Verringerung der Leistung verhindert die Verfärbung nicht, wenn sich weiterhin Rauch auf der Oberfläche absetzt.
Wärme von unten wird wichtig, sobald der Strahl das Material durchdringt. Ein Metallwabengitter, ein Messerauflagebett oder eine mit Rückständen bedeckte Auflage kann Energie reflektieren oder heiße Partikel zur Unterseite zurücksenden. Dieser Effekt wird häufig als Rückbrand bezeichnet. Punkte, Streifen, Höfe oder ein gitterförmiges Muster auf der Rückseite weisen stark darauf hin, dass die Auflage zum Teil des Problems geworden ist.
Diese Ursachen können am selben Werkstück gleichzeitig auftreten. Eine dunkle Kante kann auf eine zu lange Einwirkdauer hindeuten, eine verrauchte Oberfläche auf eine zu schwache Absaugung und gemusterte Spuren auf der Unterseite auf die Auflage. Alle drei Ursachen als „zu viel Leistung“ zu behandeln, würde die nützlichsten diagnostischen Hinweise außer Acht lassen.
Eine geringere Leistung kann die gesamte Hitzebelastung indirekt sogar erhöhen. Wenn eine schwächere Einstellung das Material nicht mehr vollständig durchtrennt, kann der Bediener die Maschine verlangsamen oder einen weiteren Durchgang hinzufügen. Der angezeigte Leistungsprozentsatz ist zwar niedriger, doch das Material bleibt länger unter dem Strahl oder wird zweimal erhitzt.
Mehrere Durchgänge sind besonders irreführend. Nach dem ersten Durchgang können sich in der Schnittfuge Verkohlungen, geschmolzene Rückstände und eingeschlossener Rauch befinden. Ein zweiter Durchgang erhitzt dieses Material erneut, anstatt in eine kühle, saubere Oberfläche zu schneiden. In vielen Fällen verursacht ein einzelner, mäßig stärkerer und schnellerer Durchgang weniger Schäden als zwei schwache, langsame Durchgänge.
Das Ziel ist nicht der niedrigste Leistungswert. Entscheidend ist die geringste Gesamtbelastung, die bei korrekter Fokussierung, gezielter Luftzufuhr, wirksamer Absaugung und einer geeigneten Auflage einen sauberen, zuverlässigen vollständigen Schnitt erzeugt. Für eine präzise und reproduzierbare Umsetzung dieses Ansatzes bietet ADH Machine Tool CNC-basierte Laserschneidlösungen für anspruchsvolle Anwendungen; mehr Informationen finden Sie bei den Faserlaserschneidmaschinen mit Einzeltisch.
Belassen Sie das Testteil in seiner ursprünglichen Ausrichtung und untersuchen Sie fünf Bereiche: die Oberseite, die Schnittkante, die Unterseite, Ecken oder feine Details sowie alle scheinbar zufälligen Spuren. Achten Sie darauf, ob die Verfärbung dem Werkzeugpfad folgt, sich in der Nähe von Auflagen sammelt, an Richtungswechseln des Kopfes auftritt oder abseits des Schnitts vorkommt.
Prüfen Sie anschließend, ob das Teil vollständig durchtrennt wurde. Reißen Sie ein noch teilweise befestigtes Teil nicht heraus, da die dabei entstehenden Schäden die ursprüngliche Fehlerstelle verdecken können. Eine dunkle Kante bei einem erfolgreichen Schnitt und eine dunkle Kante bei einem unvollständigen Schnitt erfordern unterschiedliche Entscheidungen.
Die folgende Übersicht der Brandmuster hilft dabei, die wahrscheinlich sinnvollste erste Prüfung zu bestimmen:
| Brandmuster | Wahrscheinliche Ursache | Erste Prüfungen |
|---|---|---|
| Diffuser Schleier auf der Oberseite | Rauchablagerungen, schwache Absaugung, ungünstige Luftführung | Absaugweg, Luftzufuhr an der Düse, Oberflächenmaskierung |
| Gleichmäßig dunkle Schnittkante | Zu lange Verweildauer, schlechte Fokussierung, wiederholte Durchgänge, schwierig zu bearbeitendes Material | Fokus, Geschwindigkeit, Anzahl der Durchgänge, Materialkonsistenz |
| Punkte, Linien, Lichthöfe oder ein Raster auf der Unterseite | Verschmutzte Auflagen, Kontakt mit dem Schneidbett, Rückreflexion | Sauberkeit des Schneidbetts, Position der Auflagen, Abstand des Werkstücks |
| Dunkle Ecken oder kleine Merkmale | Abbremsen, doppelte Vektoren, überlappende Pfade, lokale Wärmeakkumulation | Dateigeometrie, Schnittreihenfolge, Eckenkompensation |
| Über die Platte hinweg variierende Spuren | Verformung, ungleichmäßige Fokussierung, Ausrichtung, schwankender Luftstrom, Materialfehler | Ebenheit, Tests an verschiedenen Positionen des Schneidbetts, Optik, Materialvergleich |
Ein großflächiger brauner oder grauer Film außerhalb der Schnittfuge deutet normalerweise darauf hin, dass sich Rauch und Partikel wieder auf dem Material absetzen. Wischen Sie nach dem Abkühlen mit einem sauberen Tuch über die Oberfläche. Lässt sich ein großer Teil der Verfärbung abwischen, sind lose Ablagerungen die wahrscheinlichste Ursache. Bleibt die Spur im Material und folgt sie eng der Schnittfuge, kann auch direkte Erwärmung dazu beitragen.
Beobachten Sie bei einem sicheren Test durch die geschlossene Einhausung den Rauchweg. Rauch, der stehen bleibt, sich über das Werkstück kräuselt oder wiederholt über bereits bearbeitete Bereiche zieht, weist auf eine schwache Absaugung, einen verstopften Kanal oder Filter, eine ungünstig ausgerichtete Luftunterstützung oder eine Strömung in der Einhausung hin, durch die Verunreinigungen eingeschlossen werden.
Nachweislich lasersicheres Abdeckpapier kann die Oberfläche schützen. Eine Maskierung sollte jedoch erst als letzte Schutzbarriere eingesetzt werden, nachdem die Luftführung ordnungsgemäß funktioniert. Sie kann weder Rauch aus der Schnittfuge noch aus der Einhausung entfernen.
Wenn die gesamte Kante ähnlich verfärbt ist, liegt die Ursache wahrscheinlich am Strahlverlauf. Eine langsame Bewegung erhöht die Einwirkzeit, wiederholte Durchgänge erhitzen die Schnittfuge erneut, und eine mangelhafte Fokussierung verteilt die Energie über einen größeren Bereich, statt sie dort zu bündeln, wo das Material getrennt werden muss.
Prüfen Sie die Fokussierung und die Ebenheit des Materials, bevor Sie die Belichtung ändern. Führen Sie anschließend einen Test mit nur einem Durchgang durch und passen Sie dabei ausschließlich die Geschwindigkeit oder die Leistung an. Wird die Kante heller und lässt sich das Teil weiterhin sauber herauslösen, war die ursprüngliche Energiedosis zu hoch. Durchdringt die sauberere Einstellung das Material nicht vollständig, korrigieren Sie Fokussierung und Luftstrom, bevor Sie weitere Durchgänge hinzufügen.
Das Material kann eine praktische Grenze vorgeben. Sperrholzleim, Harzeinschlüsse, Feuchtigkeit, Beschichtungen sowie Schwankungen bei Dichte und Dicke können selbst bei ordnungsgemäßem Maschinenbetrieb eine dunkle Kante verursachen. Vergleichen Sie bewährte Materialproben oder verschiedene Bereiche der Platte, bevor Sie davon ausgehen, dass die Einstellungen fehlerhaft sind.

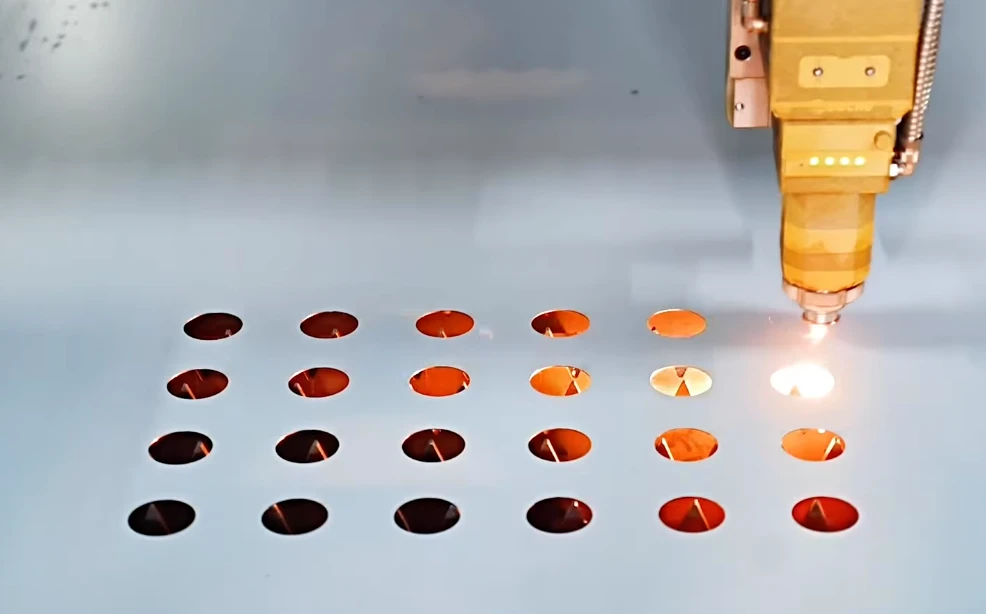

Ein stark verbrannter Startpunkt ist ein gesonderter Hinweis. Ein Krater, Riss oder schwarzer Fleck an der Einstichstelle kann auf zu hohe Einstichenergie, einen verzögerten Hilfsgasstrom oder einen instabilen Einstichvorgang hindeuten, statt auf ein Problem entlang der gesamten Kontur.

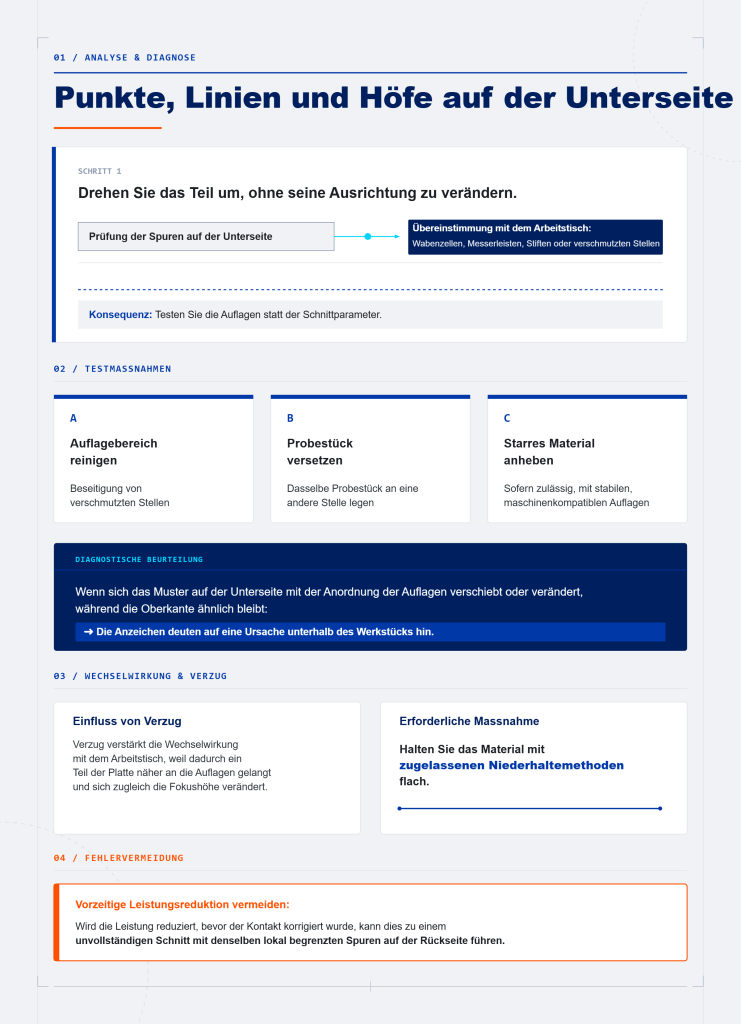

Drehen Sie das Teil um, ohne seine Ausrichtung zu verändern. Wenn die Spuren mit Wabenzellen, Messerleisten, Stiften oder verschmutzten Stellen des Arbeitstisches übereinstimmen, testen Sie die Auflagen statt der Schnittparameter.
Reinigen Sie den Auflagebereich, legen Sie dasselbe Probestück an eine andere Stelle oder heben Sie starres Material, sofern zulässig, mit stabilen, maschinenkompatiblen Auflagen an. Wenn sich das Muster auf der Unterseite mit der Anordnung der Auflagen verschiebt oder verändert, während die Oberkante ähnlich bleibt, deuten die Anzeichen auf eine Ursache unterhalb des Werkstücks hin.
Verzug verstärkt die Wechselwirkung mit dem Arbeitstisch, weil dadurch ein Teil der Platte näher an die Auflagen gelangt und sich zugleich die Fokushöhe verändert. Halten Sie das Material mit zugelassenen Niederhaltemethoden flach. Wird die Leistung reduziert, bevor der Kontakt korrigiert wurde, kann dies zu einem unvollständigen Schnitt mit denselben lokal begrenzten Spuren auf der Rückseite führen.
Der Kopf muss vor einer scharfen Kurve abbremsen. Wird die Ausgangsleistung nicht zusammen mit der Geschwindigkeit reduziert, erhält die Ecke pro Längeneinheit mehr Energie als ein gerader Abschnitt. Eng beieinanderliegende Details führen ebenfalls zu einem Wärmestau, weil ein Vektor Material erreicht, das noch nicht abgekühlt ist.
Prüfen Sie den Entwurf in der Pfad- oder Knotenansicht. Doppelte Linien können dazu führen, dass der Laser dieselbe Kante zweimal abfährt, während überlappende Endpunkte eine Stelle erneut erhitzen können. Vergleichen Sie bei identischen Einstellungen eine einfache Form mit der detaillierten Geometrie. Saubere gerade Abschnitte in Verbindung mit dunklen Ecken sprechen stärker für Bewegung, Überlappung oder Schnittreihenfolge als für die allgemeine Leistungseinstellung.
Entfernen Sie doppelte Vektoren, vermeiden Sie unnötige Überlappungen, verteilen Sie dicht angeordnete Merkmale, sofern das Design dies zulässt, und verwenden Sie eine Eckenleistungs- oder Bewegungskompensation nur, wenn die Steuerung sie unterstützt und der Hersteller ihre Funktionsweise erläutert.
Bei scheinbar zufälligen Spuren ist eine Positionsprüfung erforderlich. Stellen Sie fest, ob der Defekt an derselben Stelle in der Maschine verbleibt, mit einem bestimmten Materialbereich mitwandert oder sich verändert, nachdem das Material flach ausgerichtet wurde.
Folgt die Spur einem gewölbten Bereich, sind wahrscheinlich ein veränderter Fokusabstand oder Düsenabstand die Ursache. Wandert sie mit der Platte mit, sind Verunreinigungen, Beschichtungen, innere Hohlräume, Klebstoff, Harz oder lokale Schwankungen der Materialstärke zu vermuten. Bleibt sie an derselben Koordinate des Maschinenbetts, prüfen Sie die Nivellierung des Betts, die optische Ausrichtung, die Luftzufuhr der Düse und die Luftströmung im Gehäuse.
Kompensieren Sie einen inkonsistenten Strahl nicht durch lokale Leistungswerte. Prüfen und warten Sie zunächst die Optik gemäß dem zugelassenen Verfahren.
Die Durchtrennung trennt zwei sehr unterschiedliche Wege der Fehlerbehebung voneinander.
Wird das Teil vollständig durchtrennt, deutet die verbleibende Verfärbung in der Regel auf unnötige Wärmeansammlung, Rauchablagerungen, eine lokal zu lange Verweildauer oder Wechselwirkungen mit der Auflage hin. Reduzieren Sie die Wärmeeinbringung erst, nachdem Sie die durch die Spur angezeigte Ursache behoben haben.
Wenn der Schnitt das Material nicht durchdringt, führen eine geringere Leistung oder eine höhere Geschwindigkeit in die falsche Richtung. Ermitteln Sie zunächst, warum die gegenwärtig eingebrachte Energie nicht wirksam genutzt wird. Ein falscher Fokus, gewölbtes Material, verunreinigte Optiken, ein schwacher Luftstrom, ein instabiler Einstechvorgang, ungeeignetes Material oder eine unzureichende Maschinenleistung können allesamt einen dunklen, aber unvollständigen Schnitt verursachen.
Wer die erforderliche Maschinenleistung anhand konkreter Systemdaten prüfen möchte, findet in den Produktunterlagen von ADH Machine Tool technische Informationen zu CNC-basierten Laserschneidanlagen, einschließlich leistungsstarker Großformatsysteme.
Ein unvollständiger Schnitt mit einer bereits schwarzen Kante ist besonders bedeutsam. Er zeigt, dass sich Wärme ansammelt, ohne dass Material effizient abgetragen wird. Eine Verringerung der Maschinengeschwindigkeit verstärkt in der Regel die Verkohlung. Stellen Sie Fokus und Luftstrom wieder her, bevor Sie die Einwirkdauer erhöhen.
Stellen Sie eine gleichmäßige Energieübertragung sicher, bevor Sie Leistung und Geschwindigkeit vergleichen. Eine sinnvolle Reihenfolge lautet: Optik, Fokus und Ebenheit, Zuluft, Absaugung und Auflagen. Weist das Brandbild deutlich auf einen bestimmten Bereich hin, prüfen Sie diesen sofort. Verifizieren Sie jedoch den gesamten Grundzustand, bevor Sie einen Einstellungstest als aussagekräftig betrachten.
Lässt sich der Grundzustand nicht zuverlässig herstellen oder müssen Maschinen- und Prozessanforderungen gemeinsam bewertet werden, können Sie ADH Machine Tool kontaktieren. Das CNC-basierte Portfolio für Laserschneiden und Blechautomation ermöglicht eine anwendungsbezogene Beratung zu einer passenden Lösung.
Ein dünner Film auf einer Linse, einem Spiegel oder einem Schutzfenster kann den Strahl absorbieren und streuen. Dadurch gelangt weniger nutzbare Energie in die Schnittfuge, während sich mehr Wärme in ihrer Umgebung verteilt. Wird die Leistung erhöht, um die Eindringtiefe wiederherzustellen, verstärkt dies die Verkohlung und kann die verschmutzte Optik zusätzlich belasten.
Fahren Sie die Maschine herunter und greifen Sie nur gemäß dem Maschinenhandbuch auf Komponenten zu. Verwenden Sie zugelassene Reinigungsmittel und Handhabungsmethoden. Haushaltstücher, nicht zugelassene Lösungsmittel, Fingerabdrücke und scheuerndes Wischen können optische Beschichtungen beschädigen.
Prüfen Sie die Optik auf Trübungen, Ruß, Rückstände, Lochfraß, Risse oder Beschichtungsschäden. Durch Reinigung lassen sich Ablagerungen entfernen, ein verbranntes Schutzfenster oder eine beschädigte Linse jedoch nicht reparieren. Ersetzen Sie beeinträchtigte Verschleißteile oder veranlassen Sie eine qualifizierte Wartung.
Wenn die Verschmutzung schnell erneut auftritt, überprüfen Sie die Luftversorgung. Feuchtigkeit, Staub oder Kompressoröl können bis zum Kopf gelangen und das Schutzfenster verschmutzen. Wiederholte Verschmutzungen nach einer Änderung am Luftsystem weisen auf ein vorgeschaltetes Problem mit der Filterung oder Luftqualität hin.
Wenn sich die Schnittqualität je nach Maschinenposition verändert, prüfen Sie die Ausrichtung mit der zugelassenen Methode über den gesamten Arbeitsbereich. Ein in einer Ecke zentrierter Strahl kann sich an anderer Stelle verschieben, an einer Öffnung beschnitten werden oder einen ungleichmäßigen Strahlfleck erzeugen. Korrigieren Sie die Ausrichtung oder veranlassen Sie eine Wartung, statt positionsabhängige Leistungsrezepte zu erstellen.
Stellen Sie den Fokus anhand der tatsächlichen Oberseite ein und verwenden Sie dazu die zugelassene Lehre, Autofokus-Routine oder Messmethode. Das Maschinenbett dient lediglich als Auflagereferenz. Materialstärke, erhöhte Auflagen, Oberflächenstruktur und Betthöhe verändern jeweils den Abstand zum Werkstück.
Stellen Sie den Fokus erneut ein, sobald sich die Materialstärke oder die Auflagegeometrie ändert. Dokumentieren Sie die Methode zusammen mit dem Rezept. „Autofokus von der Oberseite“ ist reproduzierbar, „ungefähr auf die vorherige Höhe eingestellt“ dagegen nicht.
Ein gewölbter Bogen verändert gleichzeitig den Fokus und den Düsenabstand. Verwenden Sie nur maschinenkompatible Niederhalter und nur dort, wo dies zulässig ist; halten Sie sie außerdem außerhalb des Bewegungswegs des Kopfes. Stützen Sie das Material ausreichend ab, um ein Durchhängen zu verhindern, ohne unnötig Metall unter wichtigen Schnittlinien zu platzieren.
Beobachten Sie den Bogen, nachdem sich Teile gelöst haben. Innere Spannungen können dazu führen, dass sich anfangs flaches Material anhebt, und lose Ausschnitte können ihre Position verändern. Wenn das Material nicht sicher flach gehalten werden kann, verwenden Sie einen kleineren Abschnitt oder verwerfen Sie es, anstatt die Einstellungen an die Wölbung anzupassen.
Beginnen Sie bei dickem Material mit der vom Hersteller vorgegebenen Fokus-Grundeinstellung. Ein kontrollierter Fokusversatz in die Materialstärke hinein kann die Durchdringung verbessern, ist jedoch eine Optimierung und keine Notlösung. Testen Sie jeweils nur einen Versatz und halten Sie dabei Leistung, Geschwindigkeit und Luftzufuhr konstant. Vergleichen Sie anschließend die obere Schnittfuge, die untere Schnittfuge, die Kantenqualität und das Herauslösen.
Seitlich über die Oberfläche ziehender Rauch ist kein Beleg dafür, dass die Druckluftunterstützung wirksam ist. Die nutzbare Luft muss in die Schnittfuge gelangen, Dampf und Partikel ausstoßen und verhindern, dass dem Bearbeitungskopf dauerhaft eine Flamme folgt.
Prüfen Sie bei sicher abgeschalteter Maschine die Düse auf Verstopfungen, Rückstände, Beschädigungen und außermittige Blockierungen. Stellen Sie den vorgegebenen Arbeitsabstand ein, nachdem das Material plan liegt und der Fokus eingestellt wurde. Bei zu großem Abstand weitet sich der Luftstrahl auf; ein zu geringer Abstand erhöht das Kollisionsrisiko und entspricht möglicherweise nicht der vorgesehenen Betriebsweise.
Verfolgen Sie den Luftweg von der Quelle bis zur Düse. Prüfen Sie auf geknickte Schläuche, lockere Anschlüsse, verstopfte oder gesättigte Filter, geschlossene Ventile, Kondensat und Leckagen, die nur bei strömender Luft auftreten. Die Anzeige eines Manometers an der Quelle im Ruhezustand belegt nicht, dass während des Schneidens ausreichend Luft am Bearbeitungskopf ankommt.
Die Luftqualität ist ebenso wichtig wie die Luftmenge. Feuchtigkeit, Partikel und Öl können den Bearbeitungskopf und die Optik verunreinigen. Entleeren und warten Sie das System gemäß den zugehörigen Anweisungen.
Verwenden Sie zunächst die Material-Grundeinstellungen des Herstellers und beobachten Sie den Schnitt anschließend durch die geschlossene Einhausung. Der Rauch sollte aus der Schnittfuge abgeführt werden, und entlang des Werkzeugwegs darf keine Flamme bestehen bleiben. Mehr Druck ist nicht automatisch besser: Ein schlecht ausgerichteter oder ungeeigneter Luftstrom kann Rauch verteilen oder zu einer instabilen Verbrennung beitragen.
Die Druckluftunterstützung hält den schmalen Schnitt frei; die Absaugung bestimmt, wohin die Verunreinigungen anschließend gelangen. Der Rauch sollte vom aktiven Bereich zum Absaugpunkt strömen, statt sich über das Blech zu ziehen, in einer Ecke zu sammeln oder sich auf bereits fertiggestellten Teilen abzusetzen.
Wenn der Rauch nicht abzieht, prüfen Sie Filter, Verengungen in den Kanälen, Klappen, Öffnungen der Einhausung und Zuluftwege. Auch ein leistungsstarker Lüfter kann durch einen verstopften Filter oder bei einer ungünstig angeordneten Strömung in der Einhausung nicht wirksam absaugen.
Auch das Layout kann Rauch einschließen. Eine dichte Verschachtelung und geschlossene Innenbereiche schränken die Abströmwege ein, während wiederholte Schnitte denselben Bereich erwärmen. Drehen Sie das Layout, öffnen Sie Kanäle in Richtung der Absaugung, vergrößern Sie die Abstände oder schneiden Sie abwechselnd in voneinander getrennten Bereichen. Das Layout ist Teil der Strategie zur Steuerung von Luftstrom und Wärme.
Entfernen Sie Harz, Ruß und Ablagerungen gemäß der Anleitung von Waben-, Lamellen- oder Messerauflagen. Rückstände können sich erwärmen, rauchen oder entzünden, wenn der Strahl auf sie trifft. Unterhalb der sichtbaren Oberfläche verborgene Ablagerungen können weiterhin aktiv sein, selbst wenn die Oberseite sauber aussieht.
Wenn weiterhin Abdrücke des Auflagegitters auftreten, erhöhen Sie geeignetes starres Material auf stabilen, zugelassenen und nicht brennbaren Stützen. Verwenden Sie so wenige Stützen wie möglich, um das Blech plan und sicher zu halten. Prüfen Sie den Abstand zum Bearbeitungskopf, die Absaugung, die Stabilität und den Brandschutz und stellen Sie anschließend den Fokus anhand der erhöhten Oberfläche neu ein.
Verschieben oder drehen Sie das Layout so, dass kritische Konturen keine metallischen Auflagelinien kreuzen. Wenn sich die Auflagen sicher neu positionieren lassen, platzieren Sie sie unter den Abfallbereichen. Sichern Sie kleine Ausschnitte mit einer zugelassenen Methode oder durch eine geeignete Schnittreihenfolge, damit sie nicht kippen, den Luftstrom blockieren, gegen die Düse stoßen oder auf heißen Rückständen landen können.
Sobald Optik, Fokus, Luftstrom, Absaugung und Auflagen stabil sind, verwenden Sie ein kleines Probestück aus dem vorgesehenen Material und derselben Charge. Beziehen Sie Geometrien ein, die für den tatsächlichen Auftrag repräsentativ sind: eine gerade Kante, eine enge Ecke, ein feines Detail und einen normalen Startpunkt. Eine Reihe gerader Linien kann zwar die Durchdringung zeigen, lässt jedoch weder die Verweildauer in Ecken noch die Erwärmung bei hoher Detaildichte erkennen.
Erstellen Sie eine kurze Abstufung von eindeutig unzureichender Einwirkung bis hin zu einem zuverlässigen vollständigen Durchtrennen. Beenden Sie die Abstufung, sobald eine zusätzliche Einwirkung die Schnittfuge dunkler oder breiter macht, ohne die Trennung zu verbessern. Ziel ist es, die Grenze zwischen unvollständigem Schnitt und unnötig hoher Wärmeeinbringung zu bestimmen.
Ändern Sie jeweils nur eine Variable. Halten Sie Fokus, Luftstrom, Anordnung der Auflagen, Geometrie und Materialausrichtung konstant, während Sie entweder die Leistung oder die Geschwindigkeit anpassen. Dokumentieren Sie Leistung, Geschwindigkeit, Anzahl der Durchgänge, Fokusreferenz, Zustand der Luftzufuhr und gegebenenfalls eine separate Einstecheinstellung.
Beurteilen Sie jedes Ergebnis abschnittsweise. Gerade Abschnitte zeigen das Verhalten bei gleichmäßiger Bewegung. Dunkle Ecken weisen auf eine lokale Verweildauer hin. Ein schwarzer Startpunkt deutet auf den Einstechvorgang als Ursache hin. Eine breiter werdende Schnittfuge lässt darauf schließen, dass eine stärkere Einwirkung keine nützliche zusätzliche Durchdringung mehr bewirkt. Eine schmale obere Schnittfuge mit einer dünnen, noch anhaftenden Schicht auf der Unterseite deutet darauf hin, dass der Schnitt beinahe vollständig, aber noch nicht abgeschlossen ist.
Wiederholen Sie das beste Ergebnis an mehreren nahe gelegenen Stellen. Ein einzelner erfolgreicher Schnitt kann durch eine dünne Stelle verlaufen sein, eine dichte Leimschicht verfehlt haben oder in einem flacheren Bereich gelegen haben. Eine Einstellung, die sich nicht reproduzieren lässt, liegt noch immer zu nahe am Schwellenwert.
Wenn sich das Teil zuverlässig löst, die Kante jedoch dunkel ist, halten Sie die Leistung konstant und erhöhen Sie die Geschwindigkeit in kleinen Schritten. Sobald die Durchdringung ungleichmäßig wird, kehren Sie zur schnellsten Einstellung zurück, die wiederholt erfolgreich war. Sind nur die Ecken dunkel, untersuchen Sie das Verhalten des Schnittpfads, anstatt die Gesamtgeschwindigkeit so weit zu erhöhen, bis gerade Abschnitte nicht mehr vollständig durchtrennt werden.
Wenn die Kante relativ sauber ist, die Durchdringung jedoch knapp vor der Unterseite endet, halten Sie die Geschwindigkeit konstant und erhöhen Sie die Leistung um einen kleinen Reglerschritt. Erhöhen Sie nicht gleichzeitig die Leistung und verringern Sie die Geschwindigkeit, da dies direkt von einem unvollständigen Schnitt zu übermäßiger Verkohlung führen kann.
Wenn die Kante dunkel und der Schnitt unvollständig ist, überprüfen Sie Fokus, Materialhöhe, Düsenabstand und den tatsächlichen Luftstrom erneut, bevor Sie die Geschwindigkeit reduzieren. Dieses Muster deutet eher auf eine ineffiziente Energieübertragung als auf eine bloß unzureichende Einwirkung hin.
Wenn die Steuerung die Pulsfrequenz oder das Pulsintervall zugänglich macht, belassen Sie die Einstellung auf dem festgelegten Ausgangswert, bis ein praktikabler Bereich für Leistung und Geschwindigkeit gefunden ist. Das Pulsverhalten variiert je nach Laser und Steuerung. Testen Sie daher jeweils nur eine Einstellung und entscheiden Sie anhand des Ergebnisses am Material. Es gibt keine universell gültige Frequenzrichtung, die immer eine sauberere Kante erzeugt.
Bevorzugen Sie einen einzelnen, schnelleren und vollständigen Durchgang, wenn er eine zuverlässige Durchdringung ohne Aufflammen, übermäßig breite Schnittfuge oder Verformung ermöglicht. Bei einem erfolgreichen Einzeldurchgang wird das Material einmal durchstochen, einmal durchfahren und die Schnittfuge freigeräumt, bevor wiederholte Wärmeeinwirkung die Verkohlung verstärken kann.
Verwenden Sie mehrere Durchgänge nur, wenn Materialstärke, Materialverhalten oder Maschinenleistung dies erforderlich machen. Vergleichen Sie die fertige Schnittkante und Unterseite mit dem besten Ergebnis eines einzelnen Durchgangs. Jeder Durchgang sollte einen nützlichen Fortschritt bewirken.
Wenn der erste Durchgang die Schnittfuge stark verkohlt, das Material aber nicht durchdringt, wird eine Wiederholung desselben Durchgangs die begrenzende Ursache wahrscheinlich nicht beheben. Verkohlte Rückstände absorbieren Energie und können weiterbrennen. Verbessern Sie Fokus, Luftstrom oder Schneideffizienz, anstatt identische Durchgänge aneinanderzureihen.
Die schwächste Einstellung, die einmal funktioniert, ist ein Grenzergebnis und kein Rezept für die Produktion. Wählen Sie eine Einstellung knapp innerhalb des stabilen Bereichs: eine geringe Erhöhung der Leistung oder eine leichte Verringerung der Geschwindigkeit – je nachdem, wodurch sich die Zuverlässigkeit mit den geringsten sichtbaren Nachteilen erhöht.
Halten Sie die Reserve klein. Sie soll normale Schwankungen bei Materialstärke, Klebstoffschichten oder Ebenheit ausgleichen – nicht verschmutzte Optiken, einen schwachen Luftstrom, eine gewölbte Platte oder ein beschädigtes Maschinenbett kaschieren.
Führen Sie bei schwankendem Material Tests an repräsentativen Ausschussbereichen durch. Wenn der Fehler einer starken Wölbung folgt oder nur in einem bestimmten Maschinenbereich auftritt, beheben Sie diese Ursache, anstatt die Wärmeeinwirkung auf der gesamten Platte zu erhöhen.
Wenn die Schnittkante akzeptabel und die Durchdringung zuverlässig ist, sollten verbleibende Flecken auf der Ober- oder Unterseite als Ablagerungen oder Wechselwirkung mit der Auflage behandelt werden. Schwächen Sie einen bewährten Schnitt nicht ab, um ein Problem des Oberflächenschutzes zu lösen.
Bringen Sie gegen Rauchrückstände auf der Oberseite eine glatte, blasenfreie Papiermaskierung oder Transferfolie auf, deren Lasersicherheit bestätigt ist. Verwenden Sie nach Möglichkeit eine durchgehende Schicht. Blasen verursachen Höhenunterschiede und lassen Rauch unter die Maskierung gelangen; Nähte und Überlappungen bringen zusätzlichen Klebstoff ein, verändern den lokalen Materialaufbau und können Wärme einschließen.
Testen Sie das konkrete Produkt mit den Produktionseinstellungen an einem Reststück. Ziehen Sie die Maskierung nach dem Abkühlen ab und prüfen Sie das Material auf Klebstoffspuren, Fasern, abgelöste Beschichtungen oder Verfärbungen. Eine Maskierung, die Rauchspuren entfernt, aber die Oberfläche beschädigt, tauscht lediglich einen Fehler gegen einen anderen aus.
Gehen Sie mit werkseitig aufgebrachter Folie vorsichtig um. Belassen Sie sie nur dann auf dem Material, wenn der Lieferant bestätigt, dass genau diese Kombination aus Folie und Material für die Laserbearbeitung geeignet ist. Entfernen Sie unbekannte Kunststofffolie und ersetzen Sie sie bei Bedarf durch eine geprüfte Papiermaskierung. Beschädigte oder sich ablösende Folie sollte vollständig entfernt und nicht ausgebessert werden.
Passen Sie bei Spuren auf der Unterseite die Auflage an das Material an. Eine Wabenauflage bietet flexiblen Platten eine großflächige Unterstützung, bringt jedoch mehr Struktur unter den Strahl. Messerauflagen reduzieren die Kontaktfläche, können aber Linien verursachen. Stiftauflagen schaffen einen größeren Abstand, erfordern jedoch steifes, formstabiles Material.
Vergleichen Sie sichere Auflageoptionen an kleinen, identischen Proben, ohne die Schnittparameter zu verändern. Wählen Sie die Anordnung, die das Material flach hält, genügend Abstand zum Kopf gewährleistet, herausgetrennte Teile abstützt und wiederholt die erforderliche Oberflächenqualität auf der Unterseite erzielt.
Validieren Sie die Produktionseinrichtung mit einem kleinen Probestück, das die engste Ecke, das feinste Detail, die längste Kante und die üblichen Abstände des Auftrags enthält. Verwenden Sie die vorgesehene Maskierung, die vorgesehenen Auflagen, den Fokus, den Luftstrom, die Absaugung und die Schnittparameter. Wiederholen Sie die Probe, ohne etwas zu verändern, und platzieren Sie anschließend eine weitere Probe in einem anderen Bereich der Arbeitsfläche.
Damit lässt sich bestätigen, dass die Parameter die tatsächliche Geometrie schneiden, zuverlässige Wiederholungen ermöglichen und nicht nur an einer günstigen Position auf dem Schneidbett funktionieren.
Wenn die Oberseite Rauchspuren aufweist, Schnittkante und Unterseite jedoch sauber sind, lassen Sie die Schnittdosis unverändert. Verbessern Sie die Ausrichtung der Zublasung und die Absaugung und testen Sie anschließend eine Maskierung. Wenn ein einzelnes Teil sauber bleibt, bei einer dicht angeordneten Gruppe jedoch ein Schleier entsteht, vergrößern Sie die Abstände oder ändern Sie die Schnittreihenfolge, damit der Rauch entweichen kann.
Wenn die Schnittkante schwarz ist, beide Oberflächen jedoch sauber sind, verkürzen Sie die Verweildauer, indem Sie die Geschwindigkeit erhöhen oder unnötige Durchgänge entfernen. Überprüfen Sie den Fokus über die Materialdicke hinweg. Vergleichen Sie dünneres, trockeneres oder gleichmäßigeres Material, bevor Sie die Leistung erhöhen.
Wenn nur die Unterseite Spuren aufweist, lassen Sie Leistung und Geschwindigkeit unverändert. Reinigen Sie das Schneidbett, vergrößern Sie den Abstand, verlegen Sie kritische Schnittpfade von den Auflagen weg oder vergleichen Sie Anordnungen mit Waben-, Messer- und Stiftauflagen.
Wenn nur Ecken und feine Details versengen, prüfen Sie zuerst auf doppelte Vektoren und Überlappungen. Testen Sie anschließend in kleinen Schritten die von der Steuerung unterstützte Leistungs- oder Bewegungskompensation für Ecken. Vergrößern Sie außerdem die Abstände zwischen dicht angeordneten Merkmalen oder wechseln Sie die Schnittreihenfolge, um lokale Wärmeansammlungen zu vermeiden.
Wenn die Spuren über die Platte hinweg variieren, platzieren Sie identische Proben an mehreren Koordinaten. Ein Fehler, der an eine Maschinenposition gebunden ist, deutet auf Ebenheit, Ausrichtung, Düsenströmung, den Zustand des Schneidbetts oder den Luftstrom hin. Ein Fehler, der sich mit dem Material verlagert, spricht für Hohlräume, Klebstoff, Harz, Beschichtungen, Verunreinigungen oder Schwankungen der Materialdicke.
Beenden Sie die Anpassungen, wenn kontrollierte Tests kein Prozessfenster erkennen lassen, das sowohl zuverlässig durchtrennt als auch die geforderte Oberflächenqualität erreicht. Sondern Sie einzelne fehlerhafte Werkstücke aus, wechseln Sie zu einer gleichmäßigeren Materialsorte, wenn das Problem mit einer Charge oder einem Produkttyp zusammenhängt, und untersuchen Sie die Maschine, wenn auch nachweislich einwandfreies Kontrollmaterial versagt.
Legen Sie vor den Tests die Abnahmekriterien fest: vollständige Trennung, Maßhaltigkeit, zulässige Verfärbung der Ober- und Unterseite sowie eine akzeptable Kantenfarbe. Einige Materialien erzeugen von Natur aus dunklere Kanten, und manche Materialstärken überschreiten die nutzbare Schärfentiefe oder Schneidleistung eines bestimmten Lasers und Objektivs. Durch weitere Abstimmung lässt sich keine Leistung erzeugen, über die das optische System nicht verfügt.
Sperrholz kann ungleichmäßig verteilten Leim, Hohlräume, Harzeinschlüsse, Feuchtigkeit und Dichteschwankungen enthalten. Ein dunkler Streifen, der einem bestimmten Bereich der Platte folgt, kann auf einen Materialfehler hindeuten. Versengen Sie nicht das gesamte Werkstück, nur um auch die problematischste Stelle zu durchtrennen.
Acryl verhält sich anders als Holz. Verschmolzene Schnittfugen, abgerundete Details, Rückstände oder Flammenrückschlag hängen mit dem Schmelzen, dem Abtransport von Dämpfen und den Auflagebedingungen zusammen, nicht mit der üblichen Verkohlung von Holz. Dünne Textilien nehmen ebenfalls schnell Wärme auf und können sich bei wiederholten Durchgängen wellen oder schwelen. Beurteilen Sie jedes Material anhand seines spezifischen Verhaltens.
Bearbeiten Sie nur Materialien, deren genaue Zusammensetzung nachweislich lasergeeignet ist. Schneiden Sie niemals PVC, Vinyl oder unbekannte Kunststoffe. Sie können gefährliche und korrosive Zersetzungsprodukte freisetzen, und ein scheinbar erfolgreicher Test ist kein Sicherheitsnachweis.
Stoppen Sie den Betrieb sofort bei anhaltender Flammenbildung, glühenden Rückständen, unkontrollierter Rauchentwicklung, aus dem Gehäuse austretendem Rauch oder ausgefallener Absaugung. Befolgen Sie das Notfallverfahren des Herstellers, prüfen Sie das Gehäuse und die Auflagen, beseitigen Sie die Ursache auf sichere Weise und überprüfen Sie die Absaugung, bevor Sie den Betrieb wieder aufnehmen.
Lassen Sie einen laufenden Laserschneider niemals unbeaufsichtigt. Eine Entzündung kann an einem kleinen Verschnittstück, einem Harzeinschluss, einer verschmutzten Auflage oder einem angehobenen Materialabschnitt beginnen. Kameras und Alarme ersetzen keine Bedienperson, die die Maschine sofort stoppen kann.
Wenn die Ursache von Flammen, Dämpfen, optischen Schäden oder einer ungleichmäßigen Strahlabgabe unklar ist, nehmen Sie die Maschine außer Betrieb und wenden Sie sich an eine qualifizierte Fachkraft oder den Geräteanbieter.
Ein erfolgreicher Test ist nur dann nützlich, wenn alle maßgeblichen Bedingungen dokumentiert werden. Speichern Sie die genaue Materialsorte, den Lieferanten, sofern verfügbar die Charge, die gemessene Stärke, das Abdeckprodukt und die abgedeckte Seite, die Fokusreferenz und den Fokusversatz, den Zustand der Druckluftunterstützung, die Anordnung der Absaugung, die Art und Positionen der Auflagen, den Abstand des Werkstücks, Leistung, Geschwindigkeit, Anzahl der Durchgänge, Einstechsteuerung, Maschine, Objektiv, Dateirevision und Anordnung.
Fügen Sie ein Foto oder eine schriftliche Beschreibung der akzeptierten Oberseite, Kante und Unterseite hinzu. Halten Sie fest, ob sich das Werkstück frei lösen ließ und welche geringfügigen Verfärbungen zulässig sind.
Führen Sie separate Parametersätze für unterschiedliche Maschinen, Linsen, Materialstärken und Materialchargen, wenn deren Abweichungen relevant sind. Prozentangaben der Steuerung entsprechen bei unterschiedlichen Systemen nicht derselben eingebrachten Energie.
Wenn ein bewährter Parametersatz plötzlich Brandspuren verursacht, stellen Sie zunächst den mechanischen Ausgangszustand wieder her, bevor Sie die Einstellungen ändern. Prüfen Sie auf verschmutzte Optiken, eine veränderte Ausrichtung, einen falschen Fokusbezug, eine beeinträchtigte Düsenzufuhr, instabile Druckluft, verschmutzte Auflagen, mangelnde Ebenheit oder eine nachlassende Absaugung. Testen Sie bekanntes, einwandfreies Referenzmaterial: Tritt der Fehler auch dort auf, untersuchen Sie die Maschine; bleibt es sauber, prüfen Sie das neue Material.
Brandspuren sind kein einheitlicher Fehler, und die Leistung ist nicht die einzige Stellgröße. Ort und Form der Verfärbung zeigen, an welcher Stelle der Prozess versagt.
Analysieren Sie zuerst das Muster. Bestätigen Sie die vollständige Durchtrennung. Sorgen Sie wieder für saubere Optiken, einen reproduzierbaren Fokus, gezielte Luftzufuhr, wirksame Absaugung und geeignete Auflagen. Testen Sie anschließend jeweils nur eine Variable, um die niedrigste Gesamtwärmeeinbringung zu ermitteln, die zuverlässig durchtrennt. Verwenden Sie Abdeckmaterial gegen abgelagerten Rauch und passende Auflagenabstände gegen Rückreflexionen an der Unterseite, nicht als Ersatz für einen effizienten Schnitt.
Die sauberste Produktionseinstellung ist die Kombination, die in einem Durchgang vollständig durchtrennt, Rauch umgehend abführt, von unten zurückkehrende Wärme verhindert und bei realen Geometrien sowie normalen Materialschwankungen reproduzierbare Ergebnisse liefert. Dokumentieren Sie alle Bedingungen, die zum Erfolg beigetragen haben. So wird die nächste Brandspur zu einem diagnostischen Signal – und nicht zur Aufforderung, erneut zu raten.
