Eine Rückfederungstabelle für Werkstoffe kann dem Bediener helfen, eine sinnvolle erste Biegung festzulegen, liefert jedoch keine fertige Produktionseinstellung. Selbst Bleche derselben Güte und Nenndicke können sich nach der Entlastung auf unterschiedliche Winkel öffnen. Streckgrenze, Härtezustand, Schmelzcharge, tatsächliche Dicke, Walzrichtung, Werkzeuge und Umformverfahren beeinflussen das Ergebnis.

Das praktische Vorgehen ist einfach: Die Tabelle als Ausgangsbereich verwenden, einen repräsentativen Probestreifen biegen, den Winkel nach der Entlastung messen, eine kontrollierte Korrektur vornehmen und das Ergebnis an neuem Material überprüfen. Die bewährte Einstellung wird anschließend zu einem Produktionsrezept, das dem tatsächlichen Material, den Werkzeugen und der Maschine zugeordnet ist.

Warum veröffentlichte Rückfederungswerte nur Schätzwerte sind

Bei einem Innenradius, der ungefähr der Materialdicke entspricht, liegt die Rückfederung nach einer gängigen Werkstattregel bei etwa zwei Grad oder weniger. Veröffentlichte Werte für ein ähnliches Verhältnis von Radius zu Dicke von 1:1 können jedoch von nahezu null bei Kupfer oder Messing bis zu 2–3 Grad bei Edelstahl 304 reichen. Weiches Aluminium kann bei etwa 1,5–2 Grad liegen, während gängige kalt- und warmgewalzte Stähle häufig bei ungefähr einem Grad oder darunter liegen.

Diese Werte beschreiben bestimmte Prüfbedingungen. Verwendet der tatsächliche Auftrag einen größeren Innenradius, eine breitere Matrizenöffnung, einen härteren Materialzustand oder ein anderes Biegeverfahren, kann die Rückfederung deutlich zunehmen. Ein präzise wirkender Tabellenwert ist nur dann nützlich, wenn seine Annahmen der Produktionseinrichtung entsprechen.

Die Werkstoffgüte allein reicht nicht aus. Eine Gütespezifikation lässt einen Bereich mechanischer Eigenschaften zu. Material am oberen Ende der zulässigen Streckgrenze speichert im Allgemeinen mehr rückgewinnbare elastische Dehnung und kann sich nach dem Zurückfahren des Stempels weiter öffnen. Glühen, Härtezustand, Richten, Kaltverfestigung und die Vorgeschichte der Schmelzcharge können das Verhalten verändern, selbst wenn die Gütebezeichnung gleich bleibt.

Die Dickentoleranz verändert sowohl das Materialverhalten als auch die Umformgeometrie. Bleiben die Werkzeuge unverändert, während das Blech dünner wird, erhöht sich das Verhältnis von Radius zu Dicke, also (R/t). Dadurch nimmt die Rückfederung häufig zu, und das Verhältnis zwischen Stempelweg und Biegewinkel verändert sich. Die Walzrichtung stellt eine weitere Variationsquelle dar, da Biegungen parallel und quer zur Walzrichtung nicht gleich reagieren müssen.

Prüfen, was die Tabelle tatsächlich angibt

Bevor ein Tabellenwert in die Steuerung einer Abkantpresse eingegeben wird, muss geklärt werden, ob er die Rückfederung, die erforderliche Überbiegung oder einen Rückfederungsfaktor darstellt.

Rückfederung ist die Winkeländerung zwischen dem belasteten und dem entlasteten Bauteil. Beträgt eine Biegung unter Last 88 Grad und öffnet sie sich nach der Entlastung auf 90 Grad, beträgt die beobachtete Rückfederung zwei Grad.

Erforderliche Überbiegung ist die Maschinen- oder Werkzeugeinstellung, mit der diese Rückfederung ausgeglichen wird. Sie kann dem beobachteten Fehler nahekommen, doch Steuerungskompensation, Eintauchtiefe und entlasteter Winkel ändern sich nicht immer im Verhältnis eins zu eins.

Der Rückfederungsfaktor ist ein in einer Formel verwendeter Koeffizient. Seine Bedeutung variiert je nach Quelle und Steuerung, daher muss er stets zusammen mit seiner Definition gespeichert werden. Ein Faktor kann nicht direkt als Gradwert eingegeben werden.

Auch die Winkelkonvention ist wichtig. Ein eingeschlossener Innenwinkel von 120 Grad entspricht einer Biegedrehung von 60 Grad ausgehend von der ebenen Lage. Bei 90 Grad zeigen beide Konventionen zufällig denselben Zahlenwert, wodurch ein Vorzeichenfehler unbemerkt bleiben kann. Prüfen Sie Einheiten, Formel, Zustand unter Last oder nach Entlastung sowie die Winkelkonvention, bevor Sie die Einrichtung ändern.

Die Einflussgrößen der Rückfederung

Streckgrenze und Elastizitätsmodul bestimmen die materialbedingte Tendenz. Eine im Verhältnis zum Elastizitätsmodul höhere Streckgrenze bedeutet im Allgemeinen, dass mehr elastische Dehnung gespeichert wird, bevor eine bleibende Verformung einsetzt. Wird die Last entfernt, dreht diese Dehnung die Schenkel nach außen. Die Streckgrenze allein erlaubt keine Vorhersage einer exakten Korrektur, da auch das Verfestigungsverhalten und die Geometrie eine Rolle spielen.

Das Verhältnis von Radius zu Dicke hat häufig einen noch deutlicher sichtbaren Einfluss. Eine enge Biegung erzeugt über die Blechdicke hinweg eine hohe Dehnung und verformt einen größeren Teil der Biegezone plastisch. Bei einem großen Radius ist die Dehnung geringer und ein größerer Anteil der Verformung bleibt reversibel, sodass sich die Biegung weiter öffnen kann. Erfassen Sie den gemessenen geformten Radius, anstatt anzunehmen, dass das Werkstück exakt dem Nennradius des Stempels folgt.

Die tatsächliche Dicke beeinflusst (R/t), die Kontaktpunkte, die Umschlingung des Stempels und die Winkelreaktion auf eine bestimmte Stößelbewegung. Messen Sie das Produktionsmaterial an repräsentativen Stellen und vermeiden Sie dabei Grate und verformte Kanten. Liegt eine neue Charge außerhalb des durch frühere Probestücke qualifizierten Dickenbereichs, führen Sie eine Bestätigungsbiegung durch.

Die Werkzeuge sind ebenso wichtig. Beim Freibiegen beeinflusst die Öffnung der V-Matrize den sich natürlich ausbildenden Innenradius maßgeblich. Eine größere Öffnung führt üblicherweise zu einem größeren Radius und möglicherweise zu stärkerer Rückfederung. Auch der Stempelradius, verschlissene Matrizenschultern, der Werkzeugsitz, die Schmierung und der Oberflächenzustand verändern die Kalibrierungssteigung zwischen Eindringtiefe und Winkel nach der Entlastung.

Walzrichtung, Härtezustand, Kaltverfestigung und vorherige Umformvorgänge können entscheidend sein. Ein aus unberührtem Blech geschnittenes Probestück ist möglicherweise nicht repräsentativ für eine Produktionsbiegung neben einem geprägten, gerichteten oder zuvor umgeformten Bereich. Probestücke sollten aus dem Produktionsmaterial bestehen, die richtige Walzorientierung aufweisen und alle relevanten vorausgehenden Arbeitsschritte durchlaufen haben.

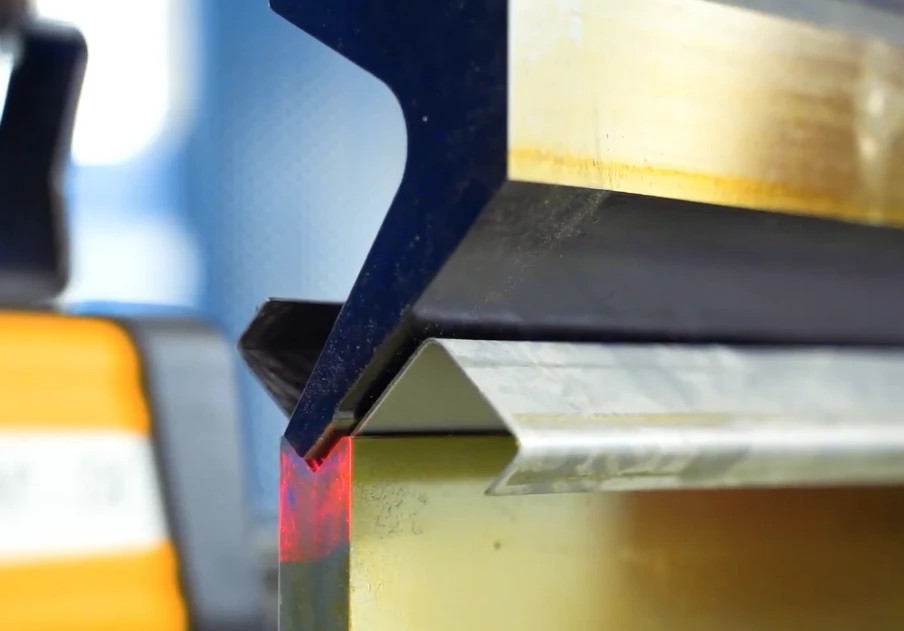

Schließlich sind die Biegeverfahren nicht untereinander austauschbar. Beim Freibiegen wird das Blech am Stempel und an den beiden Matrizenschultern abgestützt, wodurch die Rückfederung besonders deutlich sichtbar wird. Beim Gesenkbiegen wird das Blech enger an die Geometrie von Stempel und Matrize angelegt. Beim Prägebiegen wird ein noch höherer lokaler Druck eingesetzt, um eine stärkere bleibende Verformung zu erzeugen. Jedes Verfahren erfordert eine eigene qualifizierte Korrektur sowie eine Prüfung der Werkzeuggrenzen und der Pressenkapazität.

Praktische Ausgangsbereiche nach Werkstoff

Die folgenden Werte geben näherungsweise an, um wie viele Grad sich eine entlastete Biegung mit einem eingeschlossenen Winkel von 90 Grad unter üblichen Freibiegebedingungen öffnen kann. Vorausgesetzt werden eine repräsentative Blechdicke, geeignete Werkzeuge und ein moderater Innenradius, der ungefähr in der Größenordnung der Materialdicke liegt. Es handelt sich um Bereiche für den ersten Versuch, nicht um garantierte Produktionseinstellungen.

Bei einem Zielwinkel von 90 Grad legt eine geschätzte Rückfederung von zwei Grad für einen ersten Versuch einen belasteten eingeschlossenen Winkel von etwa 88 Grad nahe. Das bedeutet nicht zwangsläufig, dass in einem Eingabefeld der Steuerung „2“ addiert werden muss. Manche Steuerungen geben den fertigen Winkel vor und wenden die Kompensation intern an; andere verwenden den belasteten Winkel, den Ergänzungswinkel oder die Stößeltiefe.

Biegungen mit großen Radien, ungewöhnlich breite Matrizen, hochfeste Güten und enge Toleranzen erfordern gesonderte Versuche. Unter diesen Bedingungen reicht es nicht aus, die Mitte eines veröffentlichten Bereichs zu wählen. Der passende Tabelleneintrag lautet faktisch „Versuch erforderlich“.

Aluminium muss stets sowohl durch die Legierung als auch durch den Zustand gekennzeichnet werden. Ein für 5052-H32 geeigneter Bereich darf nicht allein deshalb auf 6061-T6 übertragen werden, weil beide Bleche dieselbe Nenndicke haben. Weichere Zustände federn im Allgemeinen weniger zurück, doch Biegerichtung und Chargenzustand müssen weiterhin überprüft werden.

Probebiegungen in eine Produktionseinstellung überführen

Ein repräsentativer Probestreifen muss den Produktionswerkstoff und die Produktionsgeometrie nachbilden. Verwenden Sie Material aus der tatsächlichen Charge, behalten Sie die Walzrichtung bei, messen Sie die Dicke und installieren Sie den für die Produktion vorgesehenen Stempel sowie die V-Matrize. Wenden Sie das geplante Biegeverfahren an und dokumentieren Sie Werkzeug-IDs, Radien, Matrizenöffnung, Flanschgeometrie, Schmierungszustand und Maschineneinstellungen.

Biegen und öffnen Sie denselben Probestreifen nicht wiederholt. Die erste Biegung verfestigt die Biegezone, verändert die Eigenspannung und beeinflusst den Radius. Für jeden Versuch sollte eine neue Biegelinie verwendet werden, damit unbeeinflusstes Produktionsmaterial abgebildet wird.

Wählen Sie für eine kontrollierte Zweipunktkalibrierung eine erste Einstellung (x_1) aus der Tabelle und messen Sie den entlasteten eingeschlossenen Winkel (A_1). Ändern Sie ausschließlich die Maschineneinstellung auf (x_2), und zwar um einen kleinen Betrag in Korrekturrichtung, und messen Sie (A_2). Schätzen Sie die Zieleinstellung mittels lokaler Interpolation:

$$[x_{\text{target}}=x_1+(A_{\text{target}}-A_1)\frac{x_2-x_1}{A_2-A_1}]$$

Die Einstellung (x) kann die Eindringtiefe oder die Steuerungskorrektur darstellen, da die gemessene Steigung das richtige Vorzeichen enthält. Dies ist eine lokale Schätzung und keine universelle Werkstoffformel. Überprüfen Sie das Ergebnis mit einem weiteren frischen Probestreifen.

Eine einfachere Korrektur erster Ordnung ist sinnvoll, wenn die Steuerung direkt den belasteten Innenwinkel abbildet. Definition:

Fehler des entlasteten Winkels = gemessener entlasteter Winkel − Zielwert des entlasteten Winkels

Wenn ein Zielwinkel von 90 Grad nach der Entlastung 92 Grad beträgt, liegt der Fehler bei +2 Grad, und der nächste Versuch sollte mit einem um etwa zwei Grad weiter geschlossenen Winkel beginnen. Betrug der erste belastete Winkel 88 Grad, kann der nächste Versuch bei ungefähr 86 Grad beginnen. Das Wort „etwa“ ist wichtig, da Änderungen der Eindringtiefe und des Radius, die Maschinendurchbiegung sowie Berechnungen der Steuerung eine exakte Eins-zu-eins-Reaktion verhindern können.

Ändern Sie während eines Versuchs nur eine Sollvariable: den programmierten Winkel, den Kompensationswert oder die Stößeltiefe. Beim Freibiegen ist die Tonnage die resultierende Last oder eine Maschinengrenze, jedoch kein präzises Stellmittel zur Winkelsteuerung. Eine versuchsweise Anpassung über die Kraft kann den Aufbau überlasten, ohne einen reproduzierbaren Winkel zu erzeugen.

Entlastete Winkel einheitlich messen

Eine Korrektur ist nur so zuverlässig wie die ihr zugrunde liegende Messung. Legen Sie vor dem Einstellen der Maschine den Prüfbereich, die Werkstückauflage, das Messinstrument, die Winkelkonvention und die Wartezeit nach der Entlastung fest.

Prüfen Sie das Winkelmessgerät anhand einer bekannten Referenz. Messen Sie mit Abstand zu Graten, verformten Schnittkanten, Aufweitungen an den Biegeenden und nicht abgestützten Flächen. Flexible Schenkel sollten bei jedem Versuch in derselben Position abgestützt werden. Wenn eine verzögerte Relaxation erheblich ist, prüfen Sie jedes Teil nach demselben Zeitintervall und stimmen Sie diesen Zeitpunkt auf die abschließende Produktionsprüfung ab.

Ein kurzer Probestreifen zeigt das lokale Verhalten von Material und Werkzeug, kann jedoch eine lange Produktionsbiegung nicht vollständig abbilden. Sobald sich die Ergebnisse reproduzieren lassen, prüfen Sie mehrere aufeinanderfolgende Teile in Originalgröße, um Bombierung, Gestelldurchbiegung, Werkstückauflage und Einflüsse der Biegelänge zu bestätigen. Für besonders lange Werkstücke kann eine Tandem-Abkantpresse von ADH Machine Tool aus dem CNC-basierten Lösungsportfolio die präzise und effiziente Umsetzung unterstützen. Zentrieren Sie die Ergebnisse nahe am Nennziel, anstatt ein einzelnes Teil zu akzeptieren, das nahe an einer Toleranzgrenze liegt.

Prüfen Sie nach dem Schließen des Winkels erneut die Schenkellängen, die Beziehungen zwischen Bohrungen und Biegung, die Gesamtabmessungen und den erreichten Radius. Eine größere Eindringtiefe kann die Biegeverkürzung und das Rücksprungmaß verändern, selbst wenn die Position des Hinteranschlags unverändert bleibt. Ein Parametersatz ist erst vollständig, wenn Winkel und Abmessungen gemeinsam reproduzierbar sind.

Anhand des Fehlermusters die tatsächliche Ursache ermitteln

Die tatsächliche Rückfederung ist die Differenz zwischen der Form unter Last und der unbelasteten Form. Ein erst nach der Entlastung gemessener Winkelfehler kann auch Werkzeugbewegungen, Pressendurchbiegung, uneinheitliche Messungen, Dickenschwankungen oder Werkstückverformungen umfassen. Erfassen Sie die Fehlerverteilung, bevor Sie die Überbiegung erhöhen.

Eine gleichmäßige und reproduzierbare Winkelöffnung spricht für eine Rückfederungskorrektur. Drift, Konizität, von der Ausrichtung abhängige Abweichungen oder eine große Streuung erfordern eine Prozessdiagnose. Eine stärkere Überbiegung kann den Mittelwert verschieben; sie kann jedoch weder Schwankungen beseitigen noch eine sich verändernde Referenz korrigieren.

Erkennen, wann keine weitere Überbiegung mehr erfolgen darf

Legen Sie vor Beginn der Versuche eindeutige Abbruchkriterien fest. Erhöhen Sie die Eintauchtiefe nicht weiter, wenn die Prozessstreuung die Winkeltoleranz überschreitet, die Werkzeuge sich einer geometrischen Grenze oder Belastungsgrenze nähern, der Werkstoff an seine Umformgrenze kommt oder das Werkstück seine Abstützung verliert beziehungsweise während des Hubs zu kollidieren beginnt.

Für großformatige oder besonders anspruchsvolle Biegeaufgaben kann eine große CNC-Abkantpresse von ADH Machine Tool eine geeignete Maschinenoption sein, sofern Werkzeugbelastung, Eintauchtiefe, Abstützung und Kollisionsfreiheit vorab geprüft werden.

Wenn die Ergebnisse beim kontrollierten Freibiegen weiterhin außerhalb der verfügbaren Toleranz liegen, sollten Sie Gesenkbiegen, Prägebiegen, eine strengere Materialkontrolle oder eine adaptive Winkelmessung in Betracht ziehen. Gesenk- und Prägebiegen können die Rückfederung verringern, erhöhen jedoch auch Kraftbedarf, Abdrücke, Werkzeugverschleiß und Empfindlichkeit der Einrichtung. Prägebiegen kann ein Mehrfaches der beim Freibiegen erforderlichen Kraft benötigen. Daher müssen Pressenkapazität, Werkzeugbelastbarkeit, Kraft je Längeneinheit, außermittige Belastung und Schutzeinrichtungen geprüft werden, bevor das Verfahren geändert wird.

Für die anwendungsspezifische Prüfung von Maschinenkapazität, Werkzeugkonzept und Automatisierungsoptionen bietet sich ADH Machine Tool mit seinem vollständig CNC-basierten Portfolio für Biege- und Blechbearbeitungslösungen als nächster Ansprechpartner an. Über die Kontaktseite können Sie Ihre Anforderungen für eine technische Beratung oder Angebotserstellung übermitteln.

Wechseln Sie die Werkzeuge, wenn die erforderliche Korrektur den nutzbaren Stempelwinkel überschreitet oder zu Kontakt mit dem Stempelkörper, Werkzeughalter, der Matrizenflanke, dem Hinteranschlag oder einem bereits vorhandenen Schenkel führt. Ein spitzerer Stempel, ein anderer Stempelradius, eine geänderte V-Öffnung oder ein mehrstufiger Biegevorgang können ein sichereres Prozessfenster ermöglichen. Jeder Werkzeugwechsel verändert zugleich Radius, Kraft, Schenkelanforderungen und Abwicklung und erfordert daher ein neues Rezept.

Rissbildung ist ein sofortiges Abbruchsignal, insbesondere bei Edelstahl und Aluminium. Eine aufgeraute Oberfläche, Einschnürungen oder Haarrisse am Außenradius zeigen, dass sich der Werkstoff seiner Umformgrenze nähert. Vergrößern Sie den Innenradius, wählen Sie die sicherere Walzrichtung, verwenden Sie einen besser umformbaren zugelassenen Werkstoffzustand, ändern Sie die Arbeitsfolge oder passen Sie die Bauteilkonstruktion an. Versuchen Sie niemals, einen unsicheren Mindestbiegeradius durch eine größere Eintauchtiefe zu erzwingen.

Biegungen mit großem Radius, kurze Schenkel, Falzungen und Bauteile mit mehreren Biegungen sollten als separate Prozesse behandelt werden. Bei großen Radien müssen sowohl der entlastete Winkel als auch der entlastete Radius gemessen werden. Kurze Schenkel können verrutschen oder ihre Abstützung auf der Matrize verlieren. Beim Falzen folgt auf eine spitzwinklige Vorbiegung das Schließen des bereits kaltverfestigten Werkstoffs. Bei Bauteilen mit mehreren Biegungen verändern sich Steifigkeit, Referenzen und Freiraum mit jedem Arbeitsschritt. Qualifizieren Sie die vollständige Abfolge, anstatt davon auszugehen, dass sich Einstellungen einzelner Probestücke unverändert übertragen lassen.

Eine adaptive Winkelregelung kann sinnvoll sein, wenn enge Toleranzen oder häufige Loswechsel wiederholte Probestücke kostspielig machen. Für präzise und effizient anpassbare Biegeprozesse bieten die vollständig CNC-basierten CNC-Abkantpressen von ADH Machine Tool eine passende Maschinenlösung. Auch sie können qualifizierte Materialschwankungen während des Zyklus ausgleichen, jedoch keine Risse, Kollisionen, unzureichende Abstützung, fehlerhaften Zuschnitte oder eine instabile Maschine korrigieren.

Ein Rezept erstellen, das auch für die nächste Charge Bestand hat

Ein dauerhaft nutzbares Biegerezept dokumentiert sowohl den Maschinenbefehl als auch das physische Ergebnis. Es sollte mindestens Werkstoffgüte, Legierung oder Werkstoffzustand, Schmelze oder Los, gemessene Dicke, Walzrichtung relativ zur Biegelinie, IDs von Stempel und Matrize, V-Öffnung, Biegeverfahren, programmierten Winkel oder programmierte Tiefe, erreichten Innenradius, entlasteten Winkel, Messposition, Messgerät und Wartezeit nach der Entlastung enthalten.

Dokumentieren Sie außerdem Maschine, Zeichnungsrevision, Arbeitsfolge, Schmierung, Bombierungs- oder Abstützungseinstellungen und freigegebene Produktionsergebnisse. Werkzeug-IDs sind aussagekräftiger als allgemeine Beschreibungen, da nominell identische Werkzeuge nach Verschleiß, Reparatur oder Austausch voneinander abweichen können.

Definieren Sie Auslöser für automatische Wiederholungsprüfungen. Ein neues Los, eine relevante Dickenabweichung, eine Änderung des Werkstoffzustands, ein Werkzeugwechsel, eine andere V-Öffnung oder ein anderer Radius, eine geänderte Zuschnittausrichtung, eine überarbeitete Biegefolge oder eine engere Toleranz erfordern ein neues repräsentatives Probestück. Die zuvor qualifizierte Einstellung kann ein sicherer Ausgangspunkt sein, sollte den neuen Zustand jedoch nicht ohne Nachweis für die Produktion freigeben.

Speichern Sie drei Werte statt eines vermeintlich dauerhaft gültigen Rückfederungswerts:

1. Den Diagrammbereich, der für die sichere erste Schätzung verwendet wurde.
2. Das Ergebnis der Probebiegung und die daraus abgeleitete Korrektur für das aktuelle Los.
3. Die Ergebnisse aufeinanderfolgender Teile in Originalgröße, die das verifizierte Produktionsfenster definieren.

Diese Struktur trennt Schätzung, Beobachtung und Nachweis voneinander. Wenn die nächste Charge eintrifft, kann der Bediener die Messung überprüfen, das Fehlermuster klassifizieren, gegebenenfalls eine einzelne kontrollierte Korrektur vornehmen, neue Teile prüfen und das Rezept aktualisieren, ohne die Änderung in einer nicht erläuterten Anpassung der Eintauchtiefe zu verbergen.

Das beste Rückfederungsdiagramm verspricht keinen universell gültigen Wert. Es ermöglicht dem Bediener der Abkantpresse einen verantwortungsvollen ersten Schritt. Repräsentative Probebiegungen machen aus dieser Schätzung anschließend einen stabilen, materialspezifischen Produktionsprozess – und zeigen zugleich deutlich, wann die tatsächliche Lösung in einem anderen Werkzeug, einem anderen Verfahren, einer besseren Materialkontrolle oder einer überarbeiteten Bauteilkonstruktion besteht.

Wer dafür konkrete Maschinen- und Lösungsinformationen vergleichen möchte, findet in der Produktbroschüre von ADH Machine Tool einen Überblick über CNC-basierte Lösungen für das Biegen und die Blechbearbeitung.
