Vor Ihnen liegt ein Stück Edelstahlblech mit 16 Gauge. Sie wollen eine perfekte 90-Grad-Biegung, aber jedes Mal, wenn der Stößel wieder hochfährt, entspannt sich das Metall auf 92 Grad zurück. Rückfederung. Sie ist der erste Gegner, dem jeder neue Bediener einer Abkantpresse begegnet. Also tun Sie, was logisch erscheint: Sie fahren den Stempel tiefer in die V-Matrize und pressen das Blech so lange, bis ihm nichts anderes übrig bleibt, als die Form zu halten. Das Teil kommt perfekt heraus. Sie fühlen sich wie ein Genie. Doch während Sie Ihren makellosen Winkel bewunderten, haben Sie das Ächzen der Hydraulikzylinder nicht gehört und die mikroskopischen Spannungsrisse nicht gespürt, die in Ihren Werkzeugen entstehen. Sie haben nicht einfach Metall gebogen. Sie haben einen 10-Pfund-Vorschlaghammer benutzt, um auf einem Glastisch eine Fliege zu erschlagen.
Betrachten Sie einen standardmäßigen 90-Grad-Stempel, der über einer passenden 90-Grad-V-Matrize sitzt. Für ein ungeübtes Auge sieht dieses Werkzeug genau wie eine Form aus. Die Annahme ist rein geometrisch: Wenn Sie einen 90-Grad-Hohlraum haben und einen 90-Grad-Keil bis ganz nach unten hineindrücken, muss das dazwischen eingeschlossene Metall exakt 90 Grad annehmen. Sie lassen das Metall nicht frei in der Luft schweben und raten, wann der Stößel stoppen soll. Sie stempeln es in die gewünschte Form.
Das fühlt sich unglaublich sicher an. Es beseitigt das frustrierende Rätselraten durch Materialschwankungen, Walzrichtung und Streckgrenze. Wenn das Metall sich wehren will, geben Sie einfach mehr Tonnage hinzu, bis es aufhört, sich zu wehren. Die Maschine übernimmt das Denken, das Werkzeug setzt die Grenze, und der Bediener tritt nur auf das Pedal. Warum sollte man keinen Prozess wollen, der den Winkel jedes einzelne Mal garantiert?
Biegen Sie ein Stück Stahl, und seine äußeren Fasern werden auf Zug gedehnt, während die inneren Fasern unter Druck gestaucht werden. Wenn der Stößel entlastet, versuchen diese elastischen Fasern, in ihre Ausgangslage zurückzukehren. Um dieses Gedächtnis zu beseitigen, müssen Sie mehr tun, als das Metall zu falten. Sie müssen die neutrale Achse dauerhaft verformen – die unsichtbare Linie in der Mitte des Blechs, die weder gedehnt noch gestaucht wird.
Sie prägen das Material buchstäblich, ähnlich wie die U.S. Mint einen Penny prägt. Sie zwingen die Stempelspitze, tief in den Stahl einzudringen, und lassen das Material nach außen fließen, bis es den Boden der Matrize vollständig ausfüllt. Sie biegen nicht mehr nur; Sie strukturieren den Stahl auf molekularer Ebene um. Dafür müssen Stempel und Matrize in nahezu vollständigen Kontakt gefahren werden, wobei das Material eingeschlossen wird und keinen Ausweg hat. Was kostet eine derart gewaltsame molekulare Umstrukturierung tatsächlich?
Ein Blech aus Baustahl kommt aus dem Walzwerk und ist gerade einmal zwei Tausendstel Zoll dicker als das Nennmaß. In einer modernen Luftbiege-Einrichtung bemerkt die Maschine das kaum. Beim Prägen jedoch, weil Stempel und Matrize ohne Spiel exakt ineinandergreifen, hat dieses zusätzliche Stahlmaß von zwei Tausendstel Zoll keinen Raum, in den es ausweichen kann. Die erforderliche Tonnage steigt exponentiell an.
Je näher Sie dem echten Prägen kommen, desto weniger verzeihend wird die Einrichtung. Winzige Fehler bei Materialdicke, Werkzeugwinkel oder Bettverformung sind dann keine kleinen Korrekturen mehr. Sie werden sofort zu Ausschussteilen, geborstenen Werkzeugen oder einem dauerhaft durchgebogenen Stößel. Sie haben die kleine Unannehmlichkeit der Rückfederung gegen einen Prozess mit absolut null Fehlertoleranz eingetauscht. Wenn eine Methode jede geringe Materialabweichung in ein Ereignis verwandelt, das die Maschine zerstören kann, ist sie dann wirklich eine Abkürzung?
Sehen Sie sich eine standardmäßige Amada-Tonnagetabelle für Baustahl an. Um einen Fuß Material im Freibiegen zu biegen, benötigt die Maschine ungefähr 20 bis 30 Tonnen Kraft. Das Metall liegt ausschließlich auf den beiden oberen Schultern der V-Matrize auf. Wenn der Stempel nach unten fährt, drückt er die Mitte des Blechs nach unten und erzeugt ein einfaches Drei-Punkt-Kontaktsystem. Das Metall schwebt buchstäblich im leeren Raum des Matrizenhohlraums.
Da das Material den Boden der V-Matrize nie berührt, bestimmt der Winkel des Werkzeugs nicht den Winkel des Teils. Die Eindringtiefe des Stempels steuert alles. Wenn Sie einen spitzeren Winkel möchten, fahren Sie den Stößel um einige Tausendstel Zoll tiefer. Genau deshalb setzen moderne CNC-Abkantpressen auf Freibiegen als universellen Standard. Steuerungssysteme, Winkelmesslaser und adaptive Bombierung ermöglichen es der Maschine, die Stempeltiefe während des Betriebs anzupassen. Sie erreichen perfekte Winkel durch berechnete Geometrie und lassen die Maschine intelligenter statt härter arbeiten.

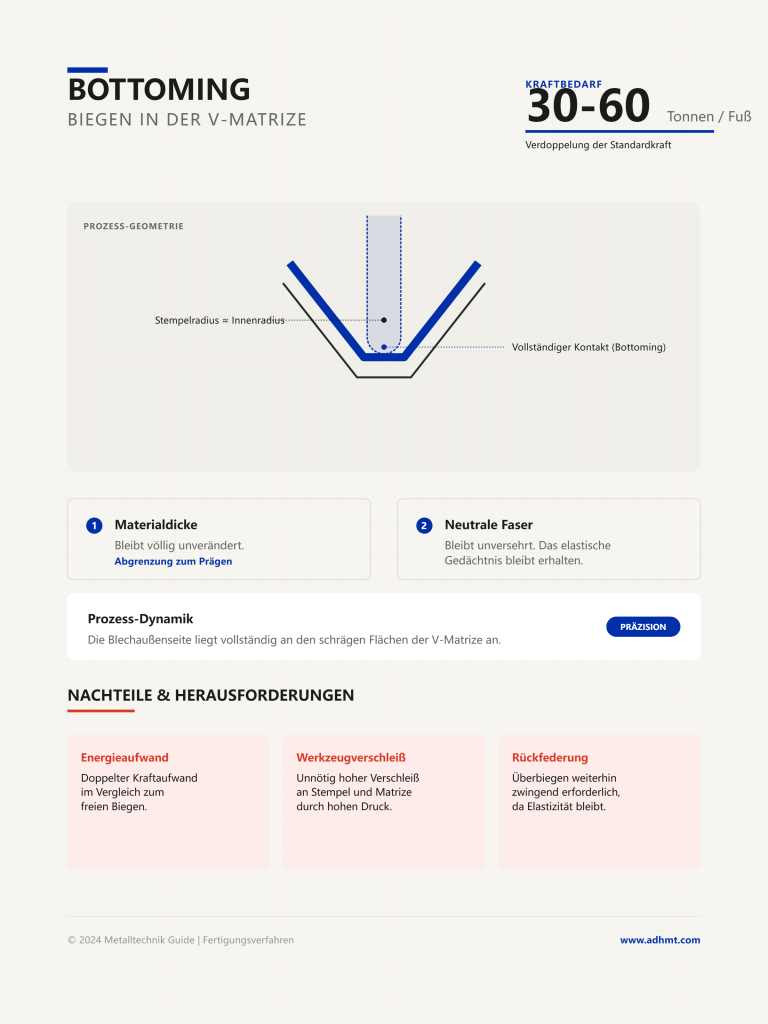

Geht man zum Bottoming über, verdoppelt sich der Kraftbedarf sofort auf 30 bis 60 Tonnen pro Fuß. Der Stempel treibt das Material nach unten, bis die Außenseite der Biegung vollständig an den schrägen Flächen der V-Matrize anliegt. Das Blech küsst die Stahlform. Anfänger verwechseln dies häufig mit dem Prägen, doch die physikalischen Mechanismen bleiben grundlegend verschieden.
Beim Bottoming entspricht der Radius der Stempelspitze ungefähr dem natürlichen Innenradius des gefalteten Metalls. Sie zwingen das Blech, sich eng an die Geometrie der Matrize anzulegen, verändern aber nicht die tatsächliche Dicke des Blechs. Die neutrale Faser — der Kern des Metalls — übersteht den Prozess unversehrt. Weil diese Faser erhalten bleibt, bleibt auch ihr elastisches Gedächtnis erhalten. Sie haben gerade die doppelte Tonnage des Freibiegens aufgewendet, Ihre Werkzeuge unnötig verschlissen, und müssen das Teil dennoch überbiegen, um die Rückfederung auszugleichen.

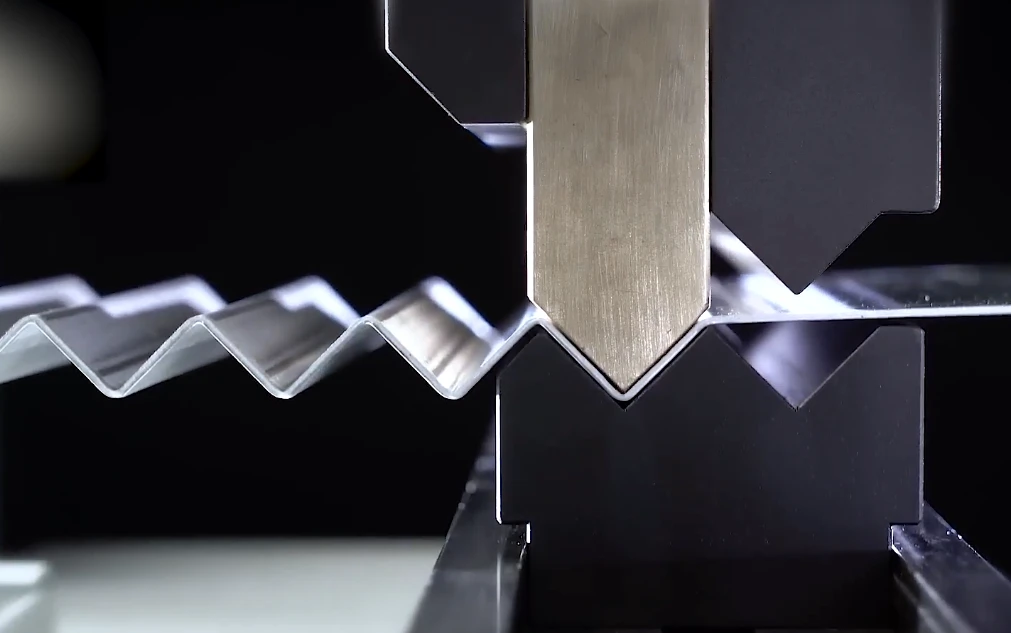

Prägen erfordert 80 bis 120 Tonnen pro Fuß, oft auch deutlich mehr, je nach Legierung und Matrizengeometrie. Der Stempel drückt das Metall nicht nur gegen die Matrizenwände. Er beißt sich hinein. Für korrektes Prägen verwenden Sie einen Stempel mit einem spitzeren Winkel und einem kleineren Spitzenradius als der Matrizenhohlraum. Wenn der Stößel das Ende seines Hubs erreicht, dringt diese scharfe Spitze physisch in den Innenradius des Blechs ein.
Das Material wird an der Biegelinie dünner und gezwungen, nach außen zu fließen, sodass es den Boden der Matrize vollständig ausfüllt. Das ist starke plastische Verformung. Sie zerquetschen die neutrale Faser dauerhaft, sodass der Stahl vergisst, dass er je flach war. In diesem Stadium falten Sie kein Blech mehr. Sie haben Ihre Abkantpresse in eine Stanzpresse verwandelt.
Dieser Wechsel vom Biegen zum Stanzen schreibt die Überlebensgleichung für Ihre Ausrüstung neu. Bei 120 Tonnen pro Fuß ist der Engpass selten die gesamte hydraulische Kapazität der Maschine. Die eigentliche Grenze ist die physische Belastbarkeit Ihrer Werkzeuge. Prägen erfordert sehr kleine Innenradien und scharfe Stempelnasen, um in das Metall einzudringen; dadurch konzentriert sich die gesamte extreme Kraft auf einen mikroskopisch kleinen Streifen gehärteten Stahls.
Werkzeuge brechen aus. Stempelspitzen flachen ab. Matrizen reißen in der Mitte. Wenn sich das Blech nicht weiter verdichten lässt, verschwindet die von den Hydraulikzylindern erzeugte kinetische Energie nicht einfach. Sie wirkt wie eine Stoßwelle. Sie wandert nach oben durch den Stempelkörper in den Pressbalken und nach unten durch die V-Matrize in das Maschinenbett. Damit haben Sie soeben hundert Tonnen Blockdruck direkt in das tragende Gerüst Ihrer Maschine geleitet.
Schauen Sie in eine Standard-Tonnagetabelle für Baustahl der Stärke 10 Gauge. Dort steht, dass Luftbiegen ungefähr 15 Tonnen Kraft pro Fuß erfordert. Wenn ein Bediener bei diesem 10-Gauge-Teil mit Rückfederung zu kämpfen hat, liegt die Versuchung nahe, das Verfahren zu wechseln, den Pressbalken tiefer abzusenken und den Winkel dauerhaft einzuprägen. Doch in dem Moment, in dem Sie entscheiden, dasselbe Stahlteil zu prägen, wird die Tabelle, der Sie vertrauen, zur Falle.
Der Kraftbedarf einer Abkantpresse steigt exponentiell, nicht linear. Um die Stempelspitze in die neutrale Faser des Blechs eindringen zu lassen, fügen Sie nicht einfach ein paar Tonnen Druck hinzu. Sie multiplizieren die Tonnage des Luftbiegens mit fünf, manchmal je nach Legierung und Matrizenöffnung sogar mit bis zu zehn. Plötzlich erfordert eine routinemäßige 15-Tonnen-Biegung 100 bis 150 Tonnen pro Fuß. Sie nehmen einen 10-Pfund-Vorschlaghammer, um eine Fliege auf einem Glastisch zu erschlagen – die Fliege ist die Rückfederung, der Vorschlaghammer ist die Prägetonnage, und der Glastisch ist Ihre 100.000-Dollar-Maschine. Wie viel von dieser Misshandlung kann die Ausrüstung tatsächlich aushalten, bevor das Glas zerspringt?
Eine 200-Tonnen-Abkantpresse klingt unverwundbar, bis Sie das Kleingedruckte im Datenblatt des Herstellers lesen. Maschinenhersteller geben diese 200 Tonnen über die gesamte Länge des Betts an, die üblicherweise 10 oder 12 Fuß beträgt. Das bedeutet, dass die Maschine dafür ausgelegt ist, etwa 16 bis 20 Tonnen pro Fuß sicher aufzunehmen. Wer solche Lastverteilungen regelmäßig bewertet, sollte die benötigte Arbeitslänge und CNC-Fähigkeit früh gegen die reale Anwendung prüfen; als Orientierung für größere Biegeaufgaben bietet ADH Machine Tool eine große Abkantpresse als passenden nächsten Vergleichspunkt.
Prägen findet selten über das gesamte Bett statt. Bediener prägen meist kleine, widerspenstige Halterungen genau in der Mitte der Maschine. Wenn Sie 120 Tonnen Prägekraft mittig auf ein 12-Zoll-Teil aufbringen, liegen Sie technisch innerhalb der globalen 200-Tonnen-Grenze. Sie haben jedoch die lokale Mittellinien-Lastgrenze der Maschine bei weitem überschritten. Die Kraft ist nicht mehr verteilt; sie ist eine konzentrierte Stoßwelle. So viel Druck an einer einzigen Stelle zwingt den schweren Stahl-Pressbalken dazu, sich in der Mitte nach oben zu wölben – eine dauerhafte Verformung, die als Ram Upset bezeichnet wird. Sobald sich der Pressbalken verformt, werden Sie auf dieser Maschine nie wieder ein vollkommen gerades, präzises Teil biegen. Was geschieht mit den empfindlichen Komponenten, die zwischen Pressbalken und Bett eingeschlossen sind, wenn dieser Druck seinen Höhepunkt erreicht?
Moderne CNC-Stempel werden präzisionsgeschliffen, mit Toleranzen von einem Zehntausendstel Zoll, und gehärtet, um jahrelanger normaler Reibung standzuhalten. Sie sind nicht dafür konstruiert, als Ambosse zu dienen. Beim Prägen muss die scharfe Spitze des Stempels physisch in das Blech beißen und die gesamte vervielfachte Tonnage in einer Kontaktfläche einschließen, die weniger als einen Millimeter breit ist.
Standard-V-Matrizen für das Luftbiegen sind ebenso anfällig. Da das Prägen eine engere V-Öffnung erfordert, um das Metall zum Fließen zu zwingen, ist der nach außen gerichtete horizontale Druck auf die Matrizenschultern enorm. Die Matrize verschleißt nicht einfach; sie reißt mitten durch und schleudert gehärtete Stahlsplitter über den Werkstattboden. Am Ende ersetzen Sie zertrümmerte Präzisionswerkzeuge im Wert von 2.000 Dollar, nur um die Programmierung einer korrekten Rückfederungsberechnung zu vermeiden. Wenn das Werkzeug explodiert und der Pressbalken sich dauerhaft durchbiegt, wie wirkt sich diese extreme rohe Gewalt dann auf das eigentliche Gerüst der Abkantpresse aus?
Treten Sie einen Schritt zurück und beobachten Sie die Seitenständer einer Abkantpresse während eines schweren Prägevorgangs. Bei älteren mechanischen Pressen ist die Gefahr unmittelbar und katastrophal. Da sie ein massives Schwungrad und eine schwere Kupplung verwenden, muss der Stößel seinen Zyklus nach dem Einkuppeln vollständig durchlaufen. Wenn Sie die für das Prägen erforderliche Tonnage falsch berechnen, kann die Maschine nicht anhalten; sie blockiert buchstäblich am unteren Ende des Hubs, schließt Tausende Pfund kinetischer Energie ein und zwingt Sie dazu, das Werkzeug mit einem Brenner herauszuschneiden, nur um den Stößel wieder freizubekommen.
Moderne hydraulische Pressen sind intelligenter und nutzen Überdruckventile, um Druck abzulassen, bevor der Rahmen reißt. Doch dieses Sicherheitsnetz erzeugt ein gefährliches falsches Gefühl von Sicherheit. Wenn das Hydrauliksystem beim Prägen von Teilen ständig bis an seine Grenze gefahren wird, dehnen sich die Seitenständer im Laufe der Zeit mikroskopisch, die massiven Stahlschweißnähte ermüden und interne Zylinderdichtungen werden zerstört. Sie tauschen langsam die strukturelle Integrität Ihrer Maschine gegen einen etwas schärferen Innenradius ein. Wenn Prägen rechnerisch für jeden Teil der Abkantpresse so zerstörerisch ist, warum bestehen manche erfahrene Fachleute dann trotzdem darauf?
Wenn Prägen Matrizen zerbrechen lässt und Stößel durchbiegt, fragen Sie sich vielleicht, warum ein vernünftiger Bediener es überhaupt noch macht. Hier ist die absolute Regel: Prägen ist strikt eine Rettungsmaßnahme als letzter Ausweg, ausschließlich für hauchdünne Materialien reserviert, bei denen die enorme Tonnage, die zum Quetschen des Metalls erforderlich ist, sicher unterhalb der Bruchgrenze der Maschine bleibt. Wir tun es nicht, weil wir rohe Gewalt mögen. Wir tun es, weil der Bauplan uns manchmal keine andere Wahl lässt. Stellen Sie sich vor, Sie halten ein Stück Titan, das so dünn ist, dass es sich wie robuste Aluminiumfolie anfühlt. Sie fertigen eine Halterung für einen Satelliten. Die Toleranz beträgt plus/minus ein Viertelgrad. Ein solches Material frei zu biegen, ist wie der Versuch, ein nasses Taschentuch mit Essstäbchen zu falten. Dem Material fehlt die innere Struktur, um in der Luft einen konstanten Radius zu halten. Man muss es stempeln. Prägen existiert in modernen Werkstätten nicht als Allzweckwerkzeug weiter, sondern als hochspezialisierte Rettungsmaßnahme für Teile, die sich nicht berechenbar verhalten. Aber was genau macht diese speziellen Branchen zu den einzigen verbliebenen Anwendern?
Medizinische Implantate und Chassis für die Luft- und Raumfahrt haben eine frustrierende Gemeinsamkeit. Sie erfordern absolute, kompromisslose Wiederholgenauigkeit bei Materialien, die sich nur ungern biegen lassen. Wenn Sie eine chirurgische Schale aus 0,015 Zoll starkem Edelstahl formen, bedeutet eine Rückfederungsabweichung von einem halben Grad, dass die Schale nicht in das Sterilisatorgestell einrastet. Beim Freibiegen hängt die Vorhersage der Rückfederung davon ab, dass Materialdicke und Streckgrenze vollkommen gleichmäßig sind. Hauchdünnes Blech ist niemals vollkommen gleichmäßig.
Die einzige Möglichkeit, den Winkel zu garantieren, besteht darin, das strukturelle Gedächtnis des Materials physisch zu zerdrücken. Sie fahren den Stempel bis auf Anschlag, greifen in die neutrale Achse ein und zwingen das Metall, exakt die Form der Matrize anzunehmen. Es funktioniert. Sie erhalten einen perfekten, völlig flachen Winkel ohne Rückfederung. Vergessen Sie jedoch nie die Einschränkung, die diesen Vorgang sicher macht: Diese extreme Maßnahme ist nur gerechtfertigt, wenn das Material so außergewöhnlich dünn ist, dass die Vervielfachung der Biegekraft keine Maschine im Wert von 100.000 Dollar zerstört. Ab welchem Punkt arbeitet diese Rechnung gegen Sie?
Die Physik setzt dieser Technik eine harte Grenze.
Wenn Sie versuchen, 20-Gauge-Stahl zu prägen, steigt die erforderliche Tonnage stark an, aber Ihre Maschine kann diese Spitze wahrscheinlich verkraften. Versuchen Sie denselben Trick mit einer Viertelzoll-Platte. Der Tonnage-Multiplikator skaliert mit der Dicke. Wenn Sie die zum Biegen von Viertelzoll-Stahl benötigte Kraft mit zehn multiplizieren, ist Ihr Hydrauliksystem sofort am Limit, der Stößel bleibt stehen, oder Ihre V-Matrize zerlegt sich wie eine Handgranate. Das Metall hat schlicht zu viel Volumen. Es kann sich nicht ausreichend komprimieren, damit die Stempelspitze ohne katastrophalen Widerstand in die neutrale Achse eindringen kann. Sie erreichen eine harte Grenze, an der das Material reißt, sich spaltet oder das Werkzeug zerstört, lange bevor es dem Stempel nachgibt. Die Regel gilt: Prägen ist strikt verboten, es sei denn, die Blechstärke ist so gering, dass selbst eine Verzehnfachung der Biegekraft Ihren Stößel und Ihre Matrizen vollständig außer Gefahr lässt. Wenn das Material dünn genug ist, um die Tonnage zu überstehen, was zwingt einen Bediener dann noch in diese Ecke?
Manchmal ist die Materialdicke unproblematisch, aber die Form des Teils selbst treibt Sie in die Enge. Betrachten Sie ein komplexes Elektronikgehäuse mit vier engen Biegungen direkt nebeneinander. Jedes Mal, wenn Sie Blech biegen, dehnt sich der Radius leicht. Beim Luftbiegen kann diese Dehnung je nach Faserrichtung des Stahls um einige Tausendstel Zoll variieren. Ein paar Tausendstel Zoll sind bei einem einzelnen Winkelhalter nichts. Bei einer Box mit mehreren aufeinanderfolgenden Biegungen summieren sich diese winzigen Abweichungen. Wenn Sie die vierte Biegung erreichen, fluchten die Befestigungslöcher nicht mehr.
Prägen beseitigt diese Toleranzaufsummierung. Indem Sie einen scharfen, dauerhaften Innenradius einprägen, fixieren Sie die Dehnung auf ein vorhersehbares, wiederholbares Maß. Sie opfern das Werkzeug, um das Teil zu retten. Es ist ein verzweifelter Kompromiss, der nur verwendet wird, wenn die Geometrie absolute Perfektion über mehrere Ebenen hinweg verlangt. Lassen Sie sich jedoch nicht von komplexer Geometrie dazu verleiten, die Regel zu brechen: Selbst bei unmöglichen Toleranzaufsummierungen ist Prägen nur zulässig, wenn das Material dünn genug ist, dass die erforderliche Tonnage Ihren Stößel nicht beschädigt. Wenn Sie kein Titan-Satellitenchassis oder keine hauchdünne chirurgische Schale bauen, haben Sie keinen Grund, die übrigen 99 Prozent des Stahls auf Ihrer Palette zu prägen.
Für die verbleibenden 99 Prozent der alltäglichen Fertigung ist Luftbiegen die einzig akzeptable Methode. Jahrzehntelang betrachteten Bediener das Prägen als den ultimativen Trick, um Rückfederung zu besiegen. Es ist, als würde man mit einem 10-Pfund-Vorschlaghammer eine Fliege auf einem Glastisch erschlagen. Die Fliege ist Ihre Rückfederung, der Vorschlaghammer ist die enorme Prägetonnage, und der Glastisch ist Ihre 100.000-Dollar-Abkantpresse. Sie könnten die Fliege töten, aber dabei zertrümmern Sie den Tisch. Heute haben wir bessere Möglichkeiten, mit der Fliege umzugehen.
Sehen Sie sich den Schriftkopf Ihrer Zeichnung genau an. Anfänger sehen oft eine Angabe für eine 90-Grad-Biegung und nehmen an, dass damit exakt 90,000 Grad gemeint sind. Das ist selten der Fall. Übliche Toleranzen in der kommerziellen Fertigung erlauben normalerweise plus/minus ein Grad, manchmal mehr. Wenn das Teil ein Halter für einen Traktor oder ein standardmäßiges Elektrogehäuse ist, wird ein Bruchteil eines Grades Rückfederung den Auftrag nicht unbrauchbar machen. Der abschließende Montageprozess — Schweißen, Verschrauben oder Nieten — zieht diese leichte Abweichung bündig.
Ein Teil zu prägen, das nur Standardtoleranzen erfordert, ist reines Ego. Sie riskieren vorzeitigen Verschleiß an Ihren Matrizen und am Stößel, nur um einen Wert auf einem Winkelmesser zu treffen, den der Kunde nicht verlangt hat und nicht bezahlen wird. Bevor Sie überhaupt die Steuerung berühren, lassen Sie die Zeichnung die Methode bestimmen. Wenn die Toleranz Standard ist, lautet die Methode Luftbiegen.
Früher war Prägen eine Art Absicherung gegen ungenaue Maschinen. Man stanzte das Metall, weil man der Abkantpresse nicht zutraute, zweimal exakt an derselben Stelle zu stoppen, und weil man nicht verhindern konnte, dass sich der Tisch in der Mitte durchbog. Diese Ausrede ist mit modernen CNC-Steuerungen und präzisionsgeschliffenen Werkzeugen hinfällig geworden.
Wer die technischen Möglichkeiten moderner CNC-Abkanttechnik konkret vergleichen möchte, findet bei ADH Machine Tool eine passende Übersicht über CNC-basierte Lösungen für Biegen, Schneiden, Nuten, Scheren und Blechautomatisierung als herunterladbare Unterlagen.
Heutige Steuerungen kompensieren die Rückfederung aktiv und passen die Stößeltiefe laufend an Materialdicke und Streckgrenze an. Automatische Bombiersysteme erfassen die genaue Durchbiegung des Tisches unter Last und wirken ihr entgegen, sodass der Winkel in der Mitte eines zehn Fuß langen Blechs exakt mit den Kanten übereinstimmt. Genau hier wird eine moderne CNC-Abkantpresse von ADH Machine Tool relevant: Ihr CNC-basierter Ansatz zielt auf präzises, wiederholbares Biegen statt auf übermäßige Prägekraft. Wir müssen das Metall nicht mehr quetschen, um einen Winkel festzulegen, weil wir den Luftraum in der V-Matrize bis auf ein Tausendstel Zoll vorhersagen und kontrollieren können. Der Engpass hat sich von reiner Kraft zu konsequenter Rüstdisziplin verlagert. Wenn Sie präzisionsgeschliffene Stempel verwenden und die CNC ihre Berechnungen ausführen lassen, erreicht das Freibiegen exakte Winkel, ohne jemals auf Block zu gehen.
Wenn diese Genauigkeit nicht nur bei zehn Fuß, sondern bei deutlich längeren Werkstücken gefordert ist, wird die Maschinenkonfiguration selbst zum Teil der Prozesssicherheit. Eine Tandem-Abkantpresse von ADH Machine Tool knüpft genau dort an: CNC-gestützte Biegetechnik und auf Steifigkeit ausgelegte Maschinenkonstruktion helfen, große Arbeitslängen kontrolliert zu beherrschen, statt Präzision über übermäßige Tonnage zu erzwingen.
Bevor Sie sich auf ein Biegeverfahren festlegen, sollten Sie die Grenzen Ihrer Maschine gedanklich durchrechnen. Freibiegen erfordert nur einen Bruchteil der Kraft – typischerweise etwa 10 bis 15 Tonnen pro Fuß bei normalem Baustahl. Das Prägen desselben Fußes Stahl verlangt mehr als 100 Tonnen. Wenn Sie eine 120-Tonnen-Abkantpresse haben, reizt das Prägen eines einzigen zwei Fuß langen Halters Ihr gesamtes Hydrauliksystem aus.
Wenn Sie solche Tonnagegrenzen für Ihre eigene Anwendung sauber bewerten möchten, kann ein Gespräch mit ADH Machine Tool sinnvoll sein: Das CNC-basierte Portfolio für Biegen und Blechbearbeitung sowie die konstruktive Auslegung mit Festigkeits- und Steifigkeitsprüfung helfen dabei, Maschine, Werkzeug und Prozess realistisch aufeinander abzustimmen. Für eine konkrete Einschätzung können Sie Kontakt aufnehmen.
Was ist der Nutzen davon, Ihre Ausrüstung am Limit zu betreiben? Ein um ein halbes Grad engerer Radius? Wenn Sie ein Freibiege-Probestück herstellen und den Winkel messen, werden Sie fast immer feststellen, dass eine schnelle Tiefenkorrektur an der CNC-Steuerung Sie beim zweiten Hub in die Toleranz bringt. Sie schonen Ihre Werkzeuge, Sie schonen Ihre Seitenständer, und Sie liefern trotzdem ein gutes Teil aus. Der Test zeigt, dass der massive Tonnageanstieg beim Prägen in der Standardfertigung keinerlei praktischen Return on Investment bietet.
Die am schwersten abzulegende Gewohnheit ist die Vorstellung, dass stärkeres Drücken das Teil besser macht. Beim Prägen kämpfen Sie gegen das Metall. Beim Freibiegen arbeiten Sie mit der Geometrie der Maschine. Echte Präzision entsteht nicht dadurch, dass Tausende Pfund kinetischer Energie in einem lokalen Schlag eingeschlossen werden. Sie entsteht durch das Verständnis dafür, wie Stempelradius, Matrizenöffnung und Materialeigenschaften im freien Raum zusammenwirken.
Sobald Sie Ihren Werkzeugen und Ihrer Steuerung vertrauen, erkennen Sie, dass Rückfederung kein Gegner ist, den man zerdrücken muss, sondern eine einfache Variable, die berechnet werden kann. Führen Sie daher bei Ihrer nächsten Einrichtung, bevor Sie überhaupt daran denken, die Tonnageeinstellung zu verändern, um einen widerspenstigen Winkel zu erzwingen, eine einzelne Freibiegung durch, messen Sie das tatsächliche Ergebnis und passen Sie die Stößeltiefe an.
