Eine Werkstatt bekommt einen Eilauftrag für 4140-Stahl. Der Bediener nimmt sein Handy, gibt die Blechdicke und die Länge in eine kostenlose App ein und erhält einen erforderlichen Druck von 45 Tonnen. Er richtet die 100-Tonnen-Abkantpresse ein, schiebt das Blech ein und tritt aufs Pedal. Ein Knall wie ein Gewehrschuss hallt durch die Halle. Der Stempel ist zerstört, die Matrize ist mittig gebrochen, und der Stößel steckt fest.
Ich gehe hinüber, schaue mir das zerstörte Werkzeug an und frage, was passiert ist. Sofort zückt er sein Handy, sichtlich defensiv, und hält mir den Bildschirm vors Gesicht. „Schau“, sagt er und zeigt auf die allgemeine Tonnage-Rechner-App. „Ich habe die Stärke, die Länge und die V-Öffnung eingegeben. Hier steht 45 Tonnen. Die Berechnung ist perfekt. Die Maschine muss defekt sein.“ Er ist nicht nachlässig. Er hat genau das getan, was die Hälfte der Fertiger in dieser Branche bei jeder Schicht tun. Er hat der Formel vertraut.

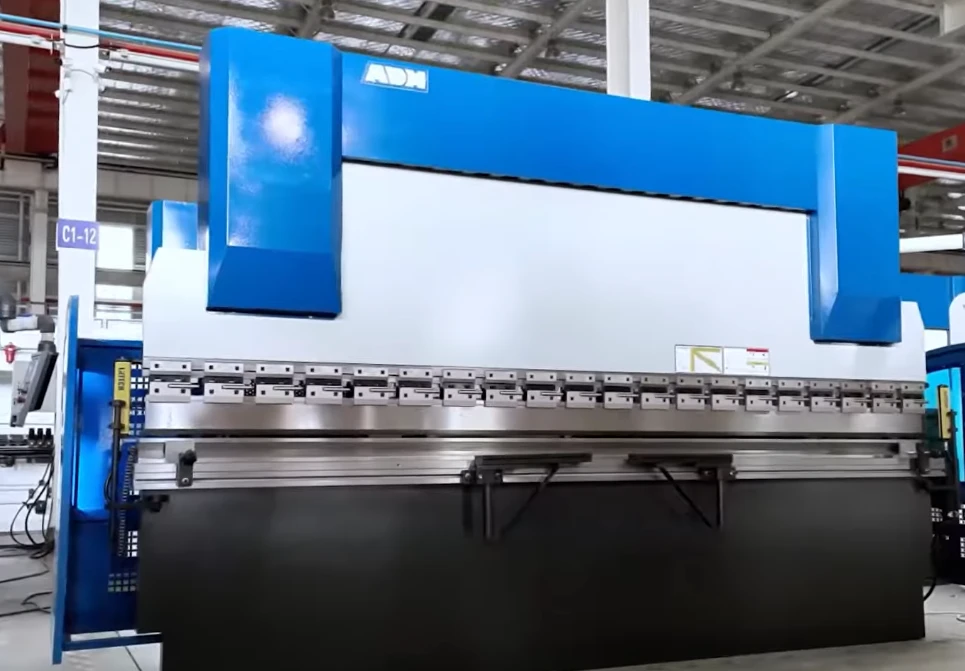

Was ist also schiefgelaufen? Das Problem besteht darin, dass die Berechnung eine Täuschung war. Wer echte Präzision beim Biegen sucht, sollte auf modernste CNC-Technologie setzen – etwa auf die Lösungen von ADH Machine Tool, deren CNC-Abkantpressen durch automatisierte Kalibrierung und konsistente Tonnagen zuverlässige Ergebnisse liefern.
Betrachten Sie die Standardgleichung, die an der Hälfte der Werkzeugkästen in dieser Branche klebt. Sie wirkt wie ein absolut physikalisches Gesetz. Doch die Konstante 575 enthält eine große, unsichtbare Annahme. Sie geht davon aus, dass Sie A36-Baustahl mit einer Zugfestigkeit von etwa 60.000 PSI biegen. Man kann diese Formel mit dem Leergewicht eines Pickup-Trucks vergleichen. Sie sagt Ihnen genau, wie viel das Fahrgestell leer auf ebenem Boden wiegt, aber absolut nichts darüber, was passiert, wenn Sie die Ladefläche mit nassem Kies füllen und bergab fahren. Wenn Sie nicht wissen, was die 575 tatsächlich repräsentiert, wie können Sie wissen, wann sie nicht mehr gilt?
Sie öffnen einen allgemeinen Online-Tonnage-Rechner. Sie geben Materialstärke, Länge und Matrizenöffnung ein. Der Bildschirm zeigt Ihnen einen ordentlichen, einstelligen Tonnagewert. Folgendes fragt diese Anzeige jedoch nicht: Biegen Sie im Luftverfahren oder im Bodenverfahren? Wenn der Bediener sich entscheidet, die Matrize ganz zu schließen, um einen engeren Radius zu erreichen, multipliziert sich dieser Wert um das Fünffache. Beim Prägen sogar um das Zehnfache. Ein sicheres Luftbiegen mit 10 Tonnen wird augenblicklich zu einer lokalen Belastung von 100 Tonnen. Der Rechner fragt auch nicht, ob Ihre 100-Tonnen-Presse tatsächlich für die hochfeste Legierung ausgelegt ist, die Sie gerade in die V-Matrize gelegt haben. Eine 100-Tonnen-Abkantpresse, die Material mit 120.000 PSI biegt, entspricht effektiv nur einer 50-Tonnen-Maschine, da die Kraft sich auf eine deutlich kleinere Arbeitsfläche konzentriert. Wenn das digitale Werkzeug den physischen Kontext ausblendet, was schützt dann Ihr Werkzeug vor diesem unsichtbaren Lastanstieg?
Wenn Sie feststellen, dass typische Online-Rechner die realen Spitzenkräfte nicht abbilden, lohnt sich ein fachlicher Abgleich mit einem Hersteller, der diese Belastungen aus praktischer Erfahrung kennt. Kontaktieren Sie ADH Machine Tool, um die passende Lösung und Leistungsgrenzen für Ihre Biegeanwendung im Detail zu besprechen.
Die Maschine kümmert sich nicht um die Zahl auf Ihrer Notiz. Wenn Sie eine Abkantpresse zwingen, unberechneten Widerstand zu überwinden, muss die Energie irgendwo hin. Meist sucht sie sich die schwächste Stelle im Aufbau. Eine präzisionsgeschliffene V-Matrize reißt genau in der Mitte. Eine Stempelspitze bricht ab und fliegt wie Splitter durch die Werkhalle. Oder schlimmer – der Stößel selbst verbiegt sich und deformiert ein Gerät im Wert von hunderttausend Dollar dauerhaft, weil jemand einer allgemeinen Konstante mehr vertraute als dem tatsächlichen Metall vor sich. Die Standardformel liefert Ihnen die Ausgangsbasis. Aber welche Variablen fehlen Ihnen wirklich, bevor Sie aufs Pedal treten?
Es fehlen die Angaben zu Material und Güte. Eine Werkstatt erhält eine Charge AR400-Verschleißblech, und der Bediener gibt Dicke und Länge in die Basisformel ein. Die Berechnung liefert einen handhabbaren Wert, das Pedal wird betätigt, und eine präzisionsgeschliffene Matrize im Wert von 2.000 US-Dollar bricht exakt in der Mitte. Die Formel hat nicht versagt. Der Bediener erkannte nicht, dass die Formel die Kraft berechnete, die nötig ist, um weichen Baustahl zu biegen, völlig blind für die Panzerplatte, die tatsächlich auf der Matrize liegt. Um Schäden zu vermeiden, muss man die Basisformel manuell und entschieden mit zwei unverzichtbaren Multiplikatoren anpassen.
Ein Standardblech aus 304-Edelstahl weist eine maximale Zugfestigkeit von etwa 90.000 PSI auf. Wenn man seine Maße in die Basisformel eingibt, geht die Berechnung davon aus, dass man A36-Baustahl mit 60.000 PSI biegt. Dadurch unterschätzt man die erforderliche Kraft sofort um 50 Prozent. Bei hochfesten Werkstoffen wie AR400 oder Hardox kann diese Basisberechnung um 400 bis 600 Prozent danebenliegen. Die Korrektur ist ein einfacher, fest definierter Quotient: Man teilt die tatsächliche Zugfestigkeit des Materials durch 60.000. So erhält man den Materialmultiplikator.
Wenn das neue Metall 120.000 PSI beträgt, liegt der Multiplikator bei 2,0. Damit verdoppelt man die für Baustahl berechnete Basis-Tonnenzahl. Bediener lassen diesen Schritt häufig aus, da sie annehmen, eine 100-Tonnen-Abkantpresse habe genug Spielraum, um ein 40-Tonnen-Biegevorhaben zu bewältigen. Doch Abkantpressen verteilen die Kraft entlang einer Mittellinienbegrenzung – oft strikt auf 30 bis 50 Tonnen pro Fuß ausgelegt. Wer das Zugfestigkeitsverhältnis ignoriert, belastet nicht nur die Hydraulikzylinder stärker, sondern konzentriert die Spannung direkt auf die Matrizenschenkel, weit über deren zulässige Belastung pro Zoll hinaus, was zu vorzeitigem Werkzeugversagen führt.

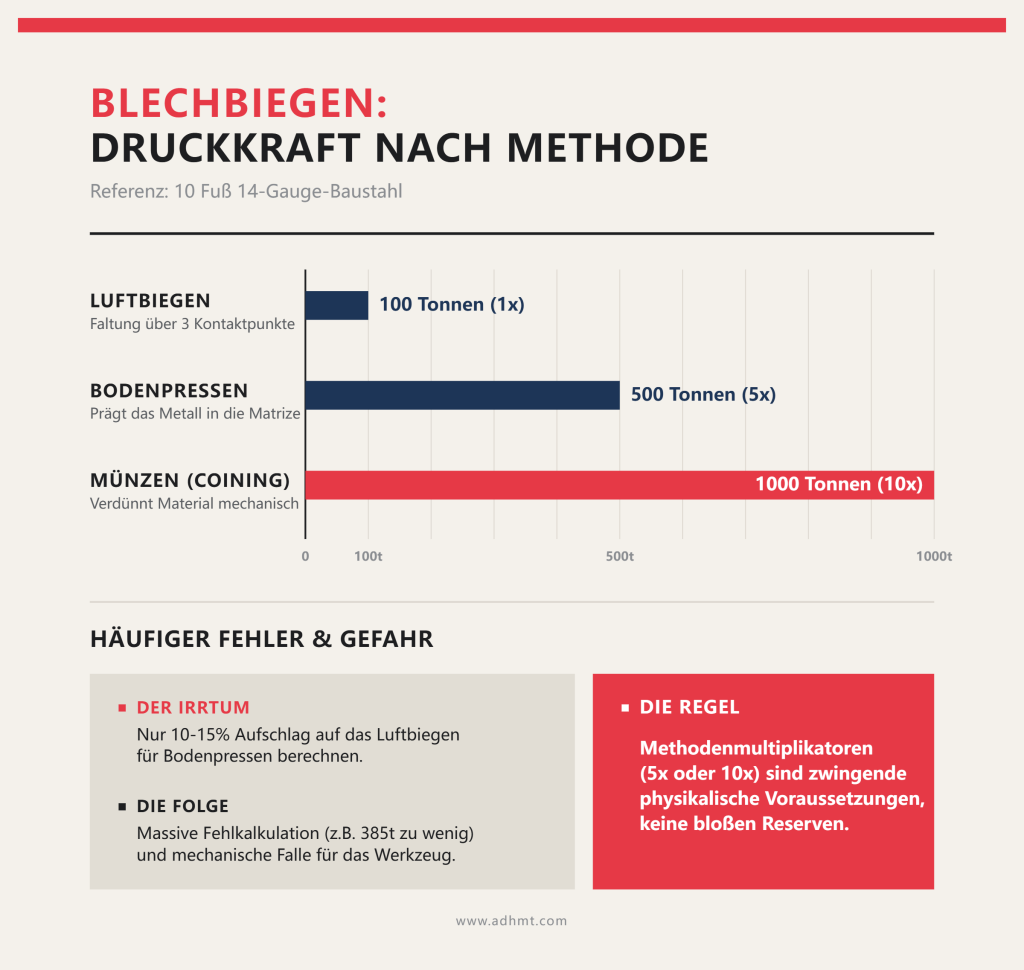

Ein 10 Fuß langes Blech aus 14-Gauge-Baustahl erfordert etwa 100 Tonnen Druck, um es über eine Standard-Matrize mit 5/8 Zoll Öffnung luftzuziehen. Wenn der Bediener denselben Biegevorgang „bodenpresst“, um einen engeren Innenradius zu erzwingen, steigt die erforderliche Kraft nicht leicht, sondern sprunghaft auf 500 Tonnen. Beim Luftbiegen reicht die Kraft aus, um das Material an drei Kontaktpunkten über seine Streckgrenze hinauszudrücken. Das Bodenpressen zwingt das Blech, sich vollständig der Stempelspitze und den Matrizenflächen anzupassen – es prägt das Metall physisch, statt es nur zu falten. Das Münzen (Coining) treibt diese Intensität noch weiter und verlangt bis zu das Zehnfache der Basis-Tonnenzahl, um das Material an der Biegekante mechanisch zu verdünnen.
Der katastrophale Fehler tritt ein, wenn Bediener die Tonnenzahl für das Luftbiegen berechnen und anschließend träge eine „Sicherheitsmarge“ von 10 bis 15 Prozent hinzufügen, um das Bodenpressen abzudecken. 15 Tonnen zusätzlich zu einem Bedarf von 100 Tonnen lassen 385 Tonnen Differenz zur Wirklichkeit. Der Methodenmultiplikator ist keine Empfehlung oder geringe Reserve, sondern eine exponentielle Veränderung der physikalischen Voraussetzungen. Wer die Basis nicht explizit mit 5× für das Bodenpressen oder 10× für das Münzen multipliziert, stellt seinem Werkzeug eine mechanische Falle.
Der Industriestandard sieht eine V-Matrizenöffnung vor, die das Achtfache der Materialdicke beträgt. Legt man eine 1/4-Zoll-Platte auf eine 2-Zoll-V-Öffnung, bleibt die erforderliche Kraft vorhersehbar. Wenn der Bediener jedoch auf eine 1,5-Zoll-Matrize wechselt, um einen gefährlich kurzen Flansch zu fassen, steigt die benötigte Kraft um etwa 33 Prozent, während die Belastung sich auf eine erheblich engere Schulter konzentriert. Die Tonnenzahl verhält sich umgekehrt proportional zur Matrizenöffnung: Je kleiner die V-Öffnung, desto geringer der Hebel am Material – die Maschine muss also exponentiell mehr Druck aufbringen, um denselben Biegewinkel zu erreichen.
Die grundlegende Formel geht von perfekter, standardisierter Geometrie aus. Sie erkennt nicht, dass Sie die Matrizenweite gerade verengt haben, um ein schlecht konstruiertes Teil zu retten. Eine exzentrische Belastung oder ungleichmäßige Materialdicke verstärkt diese geometrische Beanspruchung und konzentriert die gesamte erhöhte Belastung auf eine einzelne Matrizenspitze. Die Formel schützt die Gesamtleistung der Maschine, ist jedoch völlig blind gegenüber lokalem Werkzeugverschleiß und -bruch. Das Wissen um diese Multiplikatoren ist nur die halbe Miete; das Überstehen der Belastung erfordert eine konsequente Reihenfolge bei ihrer Anwendung, um Rechenfehler zu vermeiden.
Ein Fertiger berechnete kürzlich die Tonnage für einen Biegevorgang in 0,125-Zoll-Baustahl, kam auf 45 Tonnen und fügte verantwortungsvoll einen Sicherheitszuschlag von 20 Prozent hinzu. Das Endergebnis betrug 54 Tonnen. Der Auftrag wurde auf einer 60-Tonnen-Abkantpresse gefahren, das Pedal gedrückt – und die Matrize brach sauber in zwei Hälften. Die Berechnung war korrekt, aber die Reihenfolge verhängnisvoll. Der Sicherheitszuschlag wurde auf eine Luftbiege-Basis angewendet, obwohl der Betrieb für die Serie Bodenmatrizen eingerichtet hatte. Man kann nicht einfach Multiplikatoren auf eine Basis werfen und hoffen, dass sich daraus eine sichere Arbeitslast ergibt. Die Reihenfolge der Vorgänge ist entscheidend. Wenn der Materialmultiplikator nach dem Sicherheitszuschlag angewendet wird oder die Werkzeugprüfung ganz entfällt, bleibt es bei einem Raten mit zusätzlichen Zwischenschritten. Diese Variablen müssen streng sequentiell gestapelt werden, um das mathematische Kartenhaus vor dem Einsturz zu bewahren.
Die Standardformel – 575 multipliziert mit der Materialdicke im Quadrat, multipliziert mit der Biegelänge und geteilt durch die Öffnung der V-Matrize – entspricht dem Leergewicht eines Pickups. Sie gibt exakt an, was das Fahrgestell leer auf dem Hof wiegt. Sie setzt perfektem Baustahl mit 60.000 PSI und eine Standard-Luftbiegung voraus. Berechnen Sie diese Zahl zuerst, notieren Sie sie und betrachten Sie sie als theoretisches Minimum. Wenn Ihre Formel 20 Tonnen ergibt, ist das die absolute Untergrenze dessen, was die Maschine leisten muss. Noch nicht aufrunden. Noch keine zusätzlichen Tonnen für Sicherheit hinzufügen. Sie benötigen einen mathematisch reinen Ausgangspunkt, bevor Sie die Unwägbarkeiten der Praxis berücksichtigen. Da die Basis nur das Leergewicht angibt, müssen Sie die schwere Ladung und die steile Steigung aggressiv einkalkulieren, sonst beschädigen Sie Ihre Ausrüstung.
Zuerst muss der Materialfestigkeitsfaktor multipliziert werden, danach der Faktor für die Biegemethode. Bei der Biegung von 304er Edelstahl, der eine Zugfestigkeit von etwa 90.000 PSI besitzt, teilt man diesen Wert durch die Basis von 60.000 PSI, was einen Multiplikator von 1,5 ergibt. Nehmen Sie Ihre Ausgangsbasis von 20 Tonnen und multiplizieren Sie sie mit 1,5. Damit liegen Sie bei 30 Tonnen. Erst nachdem Sie das tatsächliche Materialgewicht ermittelt haben, berücksichtigen Sie die Methode. Beim Luftbiegen multiplizieren Sie mit 1, beim Bodenbiegen mit 5. Aus dem 30‑Tonnen‑Edelstahlauftrag wird so ein 150‑Tonnen‑Bodenbiegeauftrag. Wenn diese Reihenfolge vertauscht oder die Multiplikatoren im Kopf kombiniert werden, führt das zu Rundungsfehlern und beschädigtem Stahl. Dabei muss berücksichtigt werden, dass das tatsächlich gelieferte Metall nie exakt den idealen Angaben auf dem Werkprüfzeugnis entspricht.
Stahl wird nicht wie feines Gebäck mit Präzision hergestellt. Eine frische Charge „Baustahl“ kann leicht 15 bis 20 Prozent höhere Zugfestigkeit aufweisen, als in der Basis angenommen. Wenn Sie Ihre modifizierte Tonnage bei 150 Tonnen berechnen und den Vorgang auf einer 150‑Tonnen‑Abkantpresse durchführen, kann bereits eine harte Stelle im Blech den Bedarf sofort auf 175 Tonnen erhöhen. Die Maschine bleibt stehen, der Stößel weicht aus oder das Werkzeug bricht. Multiplizieren Sie das Ergebnis aus Schritt 2 mit 1,2, um Ihren Sicherheitszuschlag zu bilden.
Eine Abkantpresse wird niemals mit 100 Prozent der berechneten Last betrieben; dieser Sicherheitszuschlag von 20 Prozent ist das Einzige, was zwischen einem erfolgreichen Biegevorgang und einer Explosion aus Splittern steht.
Diese Sicherheitsreserve ist die Bremse Ihrer Maschine. Sie gleicht Schwankungen in der Materialdicke, den Reibungswiderstand abgenutzter Matrizenschultern und geringfügige Unregelmäßigkeiten in der Faserrichtung aus. Bei Materialien mit hoher Streuung oder bei aggressiven Prägvorgängen sollte diese Reserve auf bis zu 30 Prozent erhöht werden. Verlassen Sie sich nicht darauf, dass rechnerisch sichere Werte auch einen sicheren Biegevorgang gewährleisten, wenn Sie die physikalischen Grenzen Ihres Werkzeugs ignorieren.
Der Branchenstandard schreibt eine doppelte Kontrolle vor: Sowohl die Gesamtkapazität als auch die Tonnenzahl pro Zoll müssen innerhalb der Maschinenlimits bleiben. Angenommen, Ihre endgültige, vollständig gepufferte Berechnung ergibt 180 Tonnen. Sie gehen zu einer Abkantpresse mit 200 Tonnen und einem 10-Fuß-Bett. Die Gesamtbelastung ist problemlos zulässig. Wenn jedoch diese 180 Tonnen nötig sind, um eine dicke, schmale Halterung von nur 4 Zoll Länge zu biegen, konzentrieren Sie 45 Tonnen Kraft auf jeden einzelnen Zoll der Matrize. Die meisten Standard-Präzisionswerkzeuge sind für maximal 15 bis 20 Tonnen pro Zoll ausgelegt. Die Abkantpresse hat zwar genügend Leistung, aber die Matrize würde unter dem örtlich begrenzten Druck zerbersten. Das Verfahren liefert Ihnen die exakte Kraft, die das Metall erfordert, doch die Anwendung dieser Kraft ohne Verständnis der mechanischen Grenzen von Stößel und Bett zerstört dennoch die Maschine. Was geschieht, wenn Sie diese enorme, konzentrierte Last seitlich versetzen?
Eine Werkstatt verfügt über eine 100-Tonnen-Abkantpresse mit einem 10-Fuß-Bett. Ein Bediener muss ein starkes, 2 Fuß langes Werkstück biegen, das mit 80 Tonnen berechnet wurde. Da 80 weniger als 100 sind, zentriert er den Stempel, tritt auf das Pedal – und verbiegt den Stößel dauerhaft. Warum? Weil diese 100-Tonnen-Maschine über 10 Fuß verteilt eine strukturelle Grenze von 10 Tonnen pro Fuß besitzt. Der Bediener presste jedoch 40 Tonnen pro Fuß in die Mitte des Betts. Die Tonnenformel zeigte den Bedarf von 80 Tonnen, und das Typenschild der Maschine versprach eine Kapazität von 100 Tonnen. Beide Angaben waren technisch korrekt – und beide führten zusammen zur Zerstörung einer Anlage im sechsstelligen Bereich. Die Gesamttonnage ist eine Prestigemessgröße; die lokale Belastung ist der tatsächliche Engpass.
Abkantpressen erzeugen ihre Kraft über die Hydraulikzylinder an den Enden des Stößels, während der Widerstand durch das Metall entsteht, das gegen die Matrize drückt. Wenn eine Maschine für 30 Tonnen pro Fuß ausgelegt ist, geht diese Angabe davon aus, dass die Last gleichmäßig über die gesamte Struktur verteilt wird. Für die Werkzeuge gelten exakt dieselben physikalischen Grundlagen. Eine Standard-Präzisions-V-Matrize könnte so konstruiert sein, dass sie bis zu 15 Tonnen pro Fuß aushält, bevor der Stahl nachgibt.
Wenn Sie eine 40-Tonnen-Biegung auf einen 6-Zoll-Halter konzentrieren, verlangen Sie von diesem Abschnitt der Matrize, 80 Tonnen pro Fuß zu tragen. Das Werkzeugstahl interessiert sich nicht dafür, dass die Maschine noch 110 Tonnen Reservekapazität hat. Der lokale Druck übersteigt die Streckgrenze der Matrize und lässt sie mittig brechen. Eine synchron arbeitende Lösung wie die Tandem-Abkantpresse von ADH Machine Tool verteilt diese Kräfte präziser über beide Maschinenhälften und minimiert so lokale Überlastungen – erfahren Sie mehr unter Tandem Press Brake.
Standardformeln lassen Bediener bei dieser Einschränkung völlig im Dunkeln, da sie lediglich einen einzigen Gesamtwert ausgeben.
Um Ihre Ausrüstung zu schützen, müssen Sie Ihre Gesamttonnage in eine Belastung pro Fuß umrechnen. Nehmen Sie Ihre vollständig gepufferte Gesamttonnage und teilen Sie sie durch die Biegelänge in Fuß. Wenn Ihr Auftrag 50 Tonnen erfordert, um ein 2 Fuß großes Blech zu biegen, beträgt Ihre lokale Belastung 25 Tonnen pro Fuß.
Nun prüfen Sie die lasergravierte Kennzeichnung auf Ihrer V-Matrize. Wenn sie „Max 20 t/ft“ lautet, können Sie diese Konfiguration nicht verwenden. Sie haben zwei Möglichkeiten: Erhöhen Sie die Öffnung der V-Matrize, um den Tonnenbedarf zu senken, oder tauschen Sie sie gegen schwerere Werkzeuge aus, die für diese Belastung ausgelegt sind.
Sie müssen außerdem die Mittellinienbegrenzung der Maschine überprüfen. Nur der Anbieter der Abkantpresse veröffentlicht diese Spezifikation – sie lässt sich aus keiner Formel ableiten und erfordert oft das Nachschlagen im Handbuch. Wenn Ihre V-Prisma-Matrize 50 Tonnen pro Fuß bewältigen kann, die Mittellinienbegrenzung der Maschine jedoch bei 30 Tonnen liegt, wird die Abkantpresse selbst zum Engpass.
Das Verlegen eines schweren, kurzen Biegevorgangs auf die linke Seite des Maschinenbetts bringt eine neue mechanische Gefahr mit sich. Bediener tun dies häufig, um ein bestimmtes Horn zu nutzen oder zu verhindern, dass eine zuvor gebogene Lasche mit dem Werkzeug kollidiert. Wenn eine 50-Tonnen-Belastung außerhalb der Mitte platziert wird, teilen sich die Hydraulikzylinder die Arbeit nicht gleichmäßig.
Der dem Werkstück nächstgelegene Zylinder kann 45 Tonnen der Belastung aufnehmen, während der entfernte Zylinder nur 5 Tonnen trägt. Der Stößel kippt leicht unter der ungleichmäßigen Beanspruchung, die Führungen verklemmen sich, und das System zur Parallelhaltung der Maschine versucht, das Ungleichgewicht unter enormem lokalem Druck auszugleichen. Mit der Zeit führt diese wiederholte außermittige Belastung zu ungleichmäßigem Verschleiß der Führungen und einer dauerhaften Verformung des Stößels. Sie zerstören damit nicht nur das Werkzeug, sondern beeinträchtigen auch die grundlegende Genauigkeit der Abkantpresse.
Wenn ein Auftrag hohe lokale Presskräfte erfordert, muss er zentriert werden. Wenn eine Zentrierung absolut unmöglich ist, sinken die sicheren Presskraftgrenzen drastisch – oft um 50 Prozent oder mehr, abhängig von den Angaben des Herstellers. Das Erkennen dieser physikalischen Grenzen verändert die Art und Weise, wie Sie jede Einrichtung planen. Alle diese Fehlermodi haben denselben Ursprung: das Arbeiten ohne eine strukturierte, unverhandelbare Kontrollstufe zwischen der bloßen Formelausgabe und dem ersten Biegevorgang – genau dieses Entscheidungsgerüst werden wir als Nächstes aufbauen.
Ein Stück 304-Edelstahl sieht auf einer Palette identisch aus wie Baustahl. Wenn Sie von einer Zugfestigkeit von 60.000 PSI ausgehen, unterschätzt Ihre Standardformel die erforderliche Presskraft um 40 bis 500 Prozent – abhängig von der genauen Legierung. Mathematik kann Sie nicht retten, wenn die Eingabewerte falsch sind. Sie benötigen ein strukturiertes Kontrollsystem – eine Abfolge fester Stopps, die Sie zwingt, lokale Belastungen, Materialeigenschaften und die physische Positionierung zu prüfen, bevor ein einziges Werkzeug in den Stößel eingespannt wird.
Bestimmte Aufbauten sollten sofort Verdacht wecken. Der Standard-Materialmultiplikator geht von linearer Skalierung aus, doch hochfeste Legierungen und kaltverfestigte Metalle folgen diesen Regeln nicht. Ein Werkstoff mit einer Zugfestigkeit von 200.000 PSI benötigt nicht nur 3,33-mal so viel Kraft; er federt stärker zurück, widersteht der plastischen Verformung und konzentriert den Druck heftig an den Matrizen-Schultern. Die allgemeine Formelskalierung unterschätzt diese schwierigen Fälle um 15 bis 30 Prozent und erfordert eine zusätzliche Validierung – etwa durch empirische Probenbiegen oder Rücksprache mit dem Matrizenhersteller.
Ein weiteres deutliches Warnsignal ist die gewählte Biegemethode. Die meisten Standardrechner verwenden standardmäßig das Luftbiegen, ohne Sie zuerst zur Auswahl einer Methode zu zwingen. Wenn eine Zeichnung das Bottoming oder Coining vorsieht, steigt die benötigte Kraft sofort auf das Fünf- bis Zehnfache des Ausgangswerts. Ein 50-Tonnen-Luftbiegevorgang wird damit zu einer 500-Tonnen-Prägebearbeitung – ein Sprung, der Standard-Präzisionswerkzeuge zerstört. Wenn Ihr Auftrag hochfeste Materialien, stark lokal begrenzte Belastungen oder eine andere Biegemethode als Luftbiegen umfasst, ist Ihre erste Berechnung nur ein Entwurf. Sie müssen einen zweiten Durchgang durchführen, der gezielt die Streckgrenze der Matrize im Verhältnis zum tatsächlichen Verhalten des Materials kalkuliert.
Bediener betrachten die Breite der V-Matrize oft als feste Vorgabe, bestimmt durch das Werkzeug, das gerade im Regal liegt. Tatsächlich ist sie jedoch das wirkungsvollste Druckentlastungsventil. Da die V-Öffnung im Nenner der Presskraftformel steht, verringert ihre Vergrößerung unmittelbar die zum Biegen des Metalls erforderliche Kraft.
Wenn Ihre Berechnung der lokalen Belastung zeigt, dass Sie 25 Tonnen pro Fuß auf eine Matrize anwenden, die nur für 20 Tonnen ausgelegt ist, sollten Sie nicht einfach aufs Pedal treten und hoffen, dass der Werkzeugstahl standhält. Wechseln Sie stattdessen zu einer breiteren V-Matrize. Dadurch sinkt der Tonnenbedarf sofort. Sie tauschen dabei einen engeren Innenbiegeradius gegen die Funktionsfähigkeit der Maschine. Sofern die Kundenspezifikation keinen strikten, unverhandelbaren Innenradius verlangt, der die schmalere Matrize erforderlich macht, hat der Schutz der Ausrüstung Vorrang. Sie gestalten die Einrichtung aktiv so, dass der lokale Druck sicher unter der Streckgrenze des Werkzeugs bleibt.
Disziplin in der Werkstatt bedeutet, die Tonnenformel nicht als endgültige Anweisung, sondern als Ausgangspunkt der Abstimmung mit der Maschine zu verstehen. Zuerst überprüft man die Materialgüte und die gewählte Biegemethode. Dann berechnet man die vollständig abgesicherte Gesamtpresskraft und stellt sicher, dass sie unter der Einsinkgrenze bleibt – jener festen Obergrenze von 80 Prozent der Nennkapazität der Maschine, die speziell dafür vorgesehen ist, Stößelabweichungen und ungleichmäßige Lastverteilung auszugleichen. Wer diese Prinzipien konsequent verankern möchte, findet in der CNC-gesteuerten Pressenbiegezelle von ADH Machine Tool eine praxisnahe Lösung, um Prüfschritte und Anpassungen direkt im automatisierten Ablauf zu vereinen und so reproduzierbare Biegeergebnisse zu sichern.
Anschließend teilt man diese Gesamtkraft durch die Biegelänge, um die lokale Belastung zu ermitteln. Überschreitet der Wert in Tonnen pro Fuß die Werkzeugkapazität oder die Maschinenmittellinienbegrenzung, wird der Vorgang nicht fortgesetzt. Dann wird die V-Öffnung vergrößert, das Werkzeug gewechselt oder die Reihenfolge der Biegungen neu überdacht. Die Freigabe einer Einrichtung ist kein einmaliger gedanklicher Schritt, sondern ein verpflichtender Vorgang für jeden Auftrag. Sobald man die Ausgabe eines einfachen Rechners als unumstößliche Wahrheit betrachtet, anstatt die Variablen entschlossen anzupassen, biegt man nicht mehr Metall – man wartet nur noch auf das scharfe Knallgeräusch, wenn eine zehntausend Dollar teure Matrize auf dem Tisch zerbricht.
