Prensa Plegadora con Tope Posterior: Por Qué el Número de Ejes y la Calibración Importan Más que la Propia Función

La mayor mentira en la fabricación metálica es creer que una prensa plegadora sofisticada corregirá tus dobleces defectuosos, cuando la verdadera batalla consiste en posicionar la lámina antes de que el punzón toque la matriz. Un tope posterior no garantiza automáticamente la precisión del doblado; a menos que su configuración de ejes, tipo de control y calibración coincidan exactamente con la geometría específica de tu pieza, solo estarás pagando más para producir desperdicio más rápido. Muchos dueños de talleres gastan su capital en sistemas multieje complejos que en realidad no necesitan, suponiendo que una pantalla de computadora solucionará mágicamente los problemas del taller. Un tope es solo un límite físico; si no refleja la realidad del metal contra el que se apoya, no estás comprando precisión, solo automatizando tus errores.

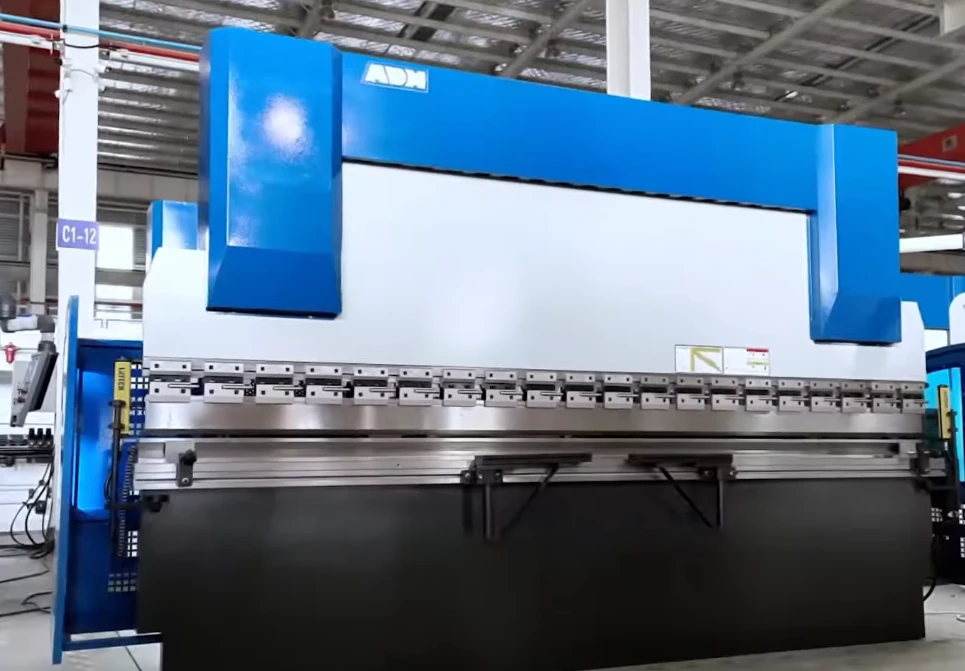

CNC Press Brake

El Problema No Es el Doblado, Sino la Posición de la Lámina Antes de que el Punzón Toque

Por Qué la Mayoría de los Errores de Doblado Ocurren Antes de que el Metal Ceda Realmente

Observa a un operador deslizar una pieza de acero de calibre 10 en una prensa plegadora. En el momento en que esa lámina toca los dedos del tope posterior, el destino de la pieza queda sellado. Antes de que el ariete siquiera comience su descenso, la dimensión del reborde ya está fijada por la posición de la lámina.

Si el operador usa como referencia un borde cortado que no está perfectamente recto, o empuja un borde con rebaba contra un dedo de tope plano, el metal ya está torcido antes de aplicar la presión. El controlador de la máquina no sabe que la pieza está defectuosa; solo reconoce que los servomotores han movido el tope hasta la coordenada programada.

El tope controla la posición, no la integridad de la pieza.

Cuando un reborde sale torcido, el instinto es culpar la precisión de la prensa. Pero el proceso de doblado en sí —la deformación del acero sobre la matriz— actúa solo como amplificador. Toma cualquier error de posicionamiento existente en el tope posterior y lo fija en la geometría final. Entonces, si la pieza está en buenas condiciones y el borde está limpio, ¿basta simplemente con tener un tope posterior para resolver el problema?

La Falacia de la “casilla marcada”: Por Qué Tratar Todos los Topes Posteriores Como Iguales Conduce al Arrepentimiento del Comprador

Un comprador que revisa una cotización de prensa plegadora ve “Tope Posterior CNC” entre las características estándar y marca la casilla, dando por resuelto el problema de precisión. Considera el tope como un accesorio genérico, similar al aire acondicionado en la cabina de un camión.

Pero un tope sencillo de dos ejes —que solo se mueve hacia dentro y fuera, arriba y abajo— es completamente distinto de un sistema de seis ejes capaz de inclinar sus dedos de manera independiente para piezas asimétricas. Si un taller se dedica principalmente a doblar soportes de 90 grados a partir de piezas rectangulares, ese sistema de seis ejes es un gasto excesivo. Las piezas móviles adicionales aumentan la complejidad del mantenimiento y los problemas de calibración sin mejorar en absoluto el doblez.

Por el contrario, si doblas conos cónicos o perfiles irregulares y solo adquiriste un tope de dos ejes, tus operadores tendrán que apilar calzos contra los dedos para sostener la pieza. Tratar el tope como una función universal en lugar de una herramienta específica para cada geometría garantiza que terminarás pagando de más por ejes que nunca usarás o subespecificando la máquina y limitando tu producción. Pero, ¿qué ocurre cuando el tope está perfectamente especificado para la pieza y aun así los dobleces se desvían?

La brecha en las expectativas del usuario: confundir una configuración repetible con una flexión repetible

La pantalla CNC indica que el posicionador mantiene una tolerancia de posición de 0.001 pulgadas. El operario dobla diez piezas seguidas. Al medir con el calibrador, las diez muestran un ángulo de pestaña ligeramente diferente.

Surge la frustración y se llama a un técnico de servicio para recalibrar el equipo.

Sin embargo, la máquina hizo exactamente lo que se le indicó. El tope trasero regresó al mismo punto físico cada vez. Pero el espesor del material variaba unas milésimas entre láminas, la matriz inferior tenía un hombro desgastado y la dirección del grano del acero cambiaba ligeramente de una pieza a otra. Estos factores modificaron el comportamiento del metal bajo presión, afectando el retorno elástico.

Con frecuencia, el tope trasero se toma como chivo expiatorio por desgaste de herramientas, variación de tonelaje o inconsistencias del material. Una configuración perfectamente repetible solo significa que el tope físico está en el mismo lugar. Lograr una flexión repetible requiere controlar la reacción del metal frente al punzón. Comprender esa diferencia es la única forma de entender lo que realmente hace un tope trasero ahí atrás, en la oscuridad.

Lo que realmente hace un tope trasero (y lo que no puede corregir)

Los topes traseros CNC modernos ofrecen tolerancias de posicionamiento de 0.02 mm, menos que el grosor de un cabello humano. Cuando un dueño de taller ve esa especificación en un folleto, asume que sus días de piezas desechadas han terminado; si necesita contrastar esas cifras con equipos CNC reales de plegado y automatización de chapa, puede revisar los recursos descargables de ADH Machine Tool. Pero la precisión de una hoja técnica y la precisión en el taller son dos realidades completamente distintas.

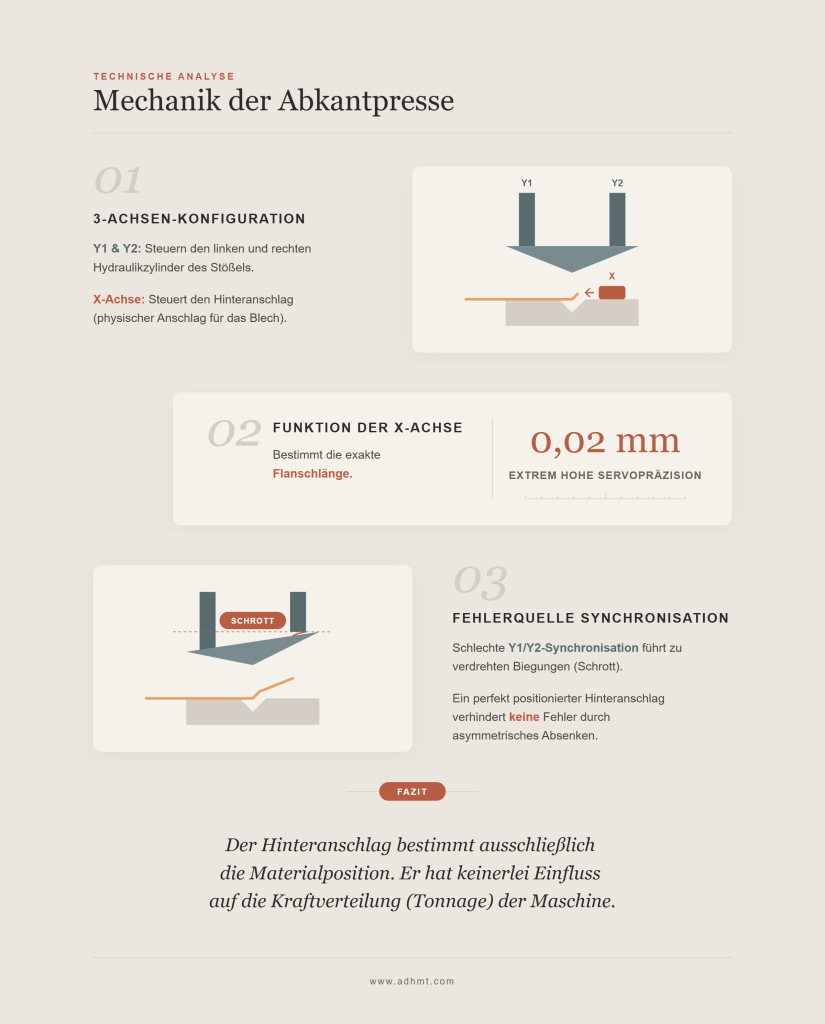

La mecánica esencial: un tope móvil que determina la longitud exacta de la pestaña

Obsérvese la parte trasera de cualquier prensa plegadora hidráulica estándar. La configuración más básica que se encontrará es una máquina de tres ejes: Y1 y Y2 controlan los cilindros hidráulicos izquierdo y derecho del ariete, y el eje X controla el tope trasero. Ese eje X es la base de la longitud de la pestaña. Es una viga motorizada que se mueve hacia adentro y hacia afuera, paralela a las herramientas, sirviendo como tope físico para la chapa antes de que descienda el punzón.

Cuando el operador introduce una pestaña de 2 pulgadas en el controlador, los servomotores mueven esa viga exactamente a 2 pulgadas del centro de la matriz inferior. Suena infalible. Pero esa precisión de servo de 0.02 mm opera en un vacío. Si la sincronización Y1/Y2 de la máquina es deficiente, es decir, si un lado del ariete desciende una fracción de milímetro más que el otro, la flexión resultante se torcerá.

El tope trasero cumplió su función a la perfección, manteniendo la distancia de 2 pulgadas, y aun así la máquina produjo chatarra. Un tope trasero solo determina dónde se detiene el borde del material; no tiene ninguna autoridad sobre cómo la máquina aplica el tonelaje.

Donde el metal realmente entra en contacto con la máquina: estilos de dedos y superficies de contacto explicados

La precisión también se pierde exactamente en el punto de contacto. La viga del tope trasero no toca directamente el metal; depende de unos bloques salientes llamados dedos de tope. Si un operario desliza una pieza de acero recién cortada y con rebabas contra un dedo plano y sólido, esa rebaba actúa como una pequeña cuña. Aunque el servomotor mantenga una coordenada perfecta, la rebaba hace que la longitud del reborde se desvíe en unas diez milésimas de pulgada.

Para contrarrestar esto, los fabricantes diseñan dedos con geometrías específicas. Los dedos escalonados ofrecen varias alturas de referencia, permitiendo que el operario apoye la lámina sobre un escalón inferior mientras la empuja contra la cara vertical del siguiente. Así se evita que la lámina se doble al calibrar material largo y delgado. Las hendiduras mecanizadas o esquinas rebajadas en la cara del dedo ofrecen espacio para rebabas o bordes irregulares, asegurando que el borde sólido de la pieza haga un contacto verdadero. Si se va a doblar un reborde inverso —donde un pliegue previamente curvado debe apoyarse contra el tope— se necesita un dedo con un alojamiento fresado que sujete ese borde con firmeza.

Ni los servomotores más costosos del mundo pueden compensar un estilo de dedo que sea fundamentalmente incompatible con la condición del borde de la pieza.

La dura realidad: por qué un tope trasero controla la distancia, pero no puede compensar un utillaje deficiente ni un espesor de material inconsistente

Incluso con los dedos adecuados y una colocación perfecta del eje X, los límites físicos de la prensa plegadora siempre dictarán el resultado final. Imagine doblar una pieza de acero grueso de tres metros. El operario empuja la plancha contra el tope, el eje X está perfectamente ajustado y el ariete desciende. Al medir la pieza terminada, el ángulo del reborde es perfecto en las esquinas izquierda y derecha, pero más amplio en el centro. En aplicaciones de gran formato, una prensa plegadora grande de ADH Machine Tool resulta relevante precisamente porque combina control CNC con un diseño verificado para la rigidez del bastidor y el ariete, dos factores que influyen directamente cuando la longitud, el tonelaje y la deflexión empiezan a dominar el resultado.

De inmediato se culpa al tope trasero por haberse movido. No fue así.

Lo que realmente ocurrió fue una deflexión de la cama. Bajo una carga extrema, el centro de la base de la prensa plegadora se curvó ligeramente hacia abajo, una reacción física natural al doblar piezas largas y pesadas sin un sistema de compensación mecánico o hidráulico que empuje hacia arriba. Como el centro del troquel descendió, el punzón no penetró tan profundamente en la abertura en V como lo hizo en los extremos. El tope trasero mantuvo la distancia con exactitud, pero la falta de compensación arruinó el ángulo.

Las prensas plegadoras en talleres de alta producción vibran, se asientan y se desgastan. Requieren recalibración mecánica al menos cada trimestre. Si un taller ignora este ciclo, la lectura digital del controlador seguirá indicando que el tope está a 2.000 pulgadas, aunque la realidad física podría ser 2.015. Un tope trasero no puede salvar una máquina sin mantenimiento, una base que se flexiona ni una chapa de acero con variaciones de espesor entre lotes. Solo puede ofrecer una línea de partida precisa antes de que la física del doblado tome el control.

La trampa de los ejes: traduciendo la sopa de letras del movimiento motorizado

Observe las hojas de configuración de una serie estándar de envolventes eléctricas. El operario dobla todo el día rebordes rectos de 90 grados. Sin embargo, el propietario del taller acaba de financiar una prensa plegadora con un tope trasero totalmente independiente de seis ejes porque un folleto brillante le convenció de que así “protegería el futuro” de su producción. Esos motores adicionales permanecen completamente inactivos durante el 95 % del turno. Cuando se comprende que un tope básico no puede corregir un utillaje deficiente ni la deflexión de la base, la peor reacción es añadir más ejes motorizados al problema.

No se superan las variables físicas adquiriendo una máquina que se mueva en seis direcciones; se superan ajustando con precisión el movimiento del tope a la geometría específica de la pieza.

Cada eje innecesario representa otro servomotor que calibrar, otro husillo de bolas que engrasar y otra variable que un operador cansado podría programar incorrectamente. Si estás pagando un sobreprecio por el movimiento independiente izquierda-derecha de los dedos en piezas de pestaña recta, solo estás añadiendo complejidad al ajuste y carga de decisión sin ganar ni una gota de precisión. Entonces, ¿qué significan realmente todas esas letras del catálogo para el metal que tienes en tus manos?

Ejes X, R y Z en lenguaje sencillo: ¿qué direcciones afectan realmente a tu actual catálogo de piezas?

Dejemos a un lado el lenguaje de marketing. El eje X mueve los dedos del tope hacia adentro y hacia afuera, directamente en dirección al operador o alejándose de él. Esto determina la longitud de la pestaña. Si estás transformando una pieza plana de acero en un simple soporte en forma de L, el eje X es el único movimiento motorizado que realmente necesitas. Pero, ¿qué ocurre cuando tu pieza ya tiene una pestaña orientada hacia abajo producto de una dobladura anterior?

Ahí es donde entra en juego el eje R. El eje R desplaza toda la barra del tope hacia arriba y hacia abajo de forma vertical. Si estás doblando un canal en Z complejo y la parte posterior de la pieza necesita despejar la matriz inferior, el eje R eleva los dedos para que el material pueda apoyarse plano contra los topes sin chocar con las herramientas. Sin un eje R motorizado, el operador debe rodear la máquina con una llave para ajustar la altura manualmente, desperdiciando cinco minutos de producción por cada preparación.

Luego está el eje Z, que desliza los dedos individuales hacia la izquierda y hacia la derecha a lo largo del lecho de la máquina. Si pasas de doblar un panel de 10 pies a un soporte de 2 pulgadas, los dedos deben acercarse para sostener la pieza más estrecha. Un eje Z motorizado realiza esto automáticamente. Si no lo tienes, el operador los desliza manualmente. ¿Trabajas con series de alta mezcla y bajo volumen donde el ancho de la pieza cambia diez veces al día?

Piezas simples frente a piezas complejas: dónde los sistemas de 2 ejes destacan y cuándo los de 6 ejes justifican su valor

Un sistema estándar de 2 ejes (X y R) cubre cómodamente la mayoría del trabajo en un taller típico. Es robusto, fácil de programar y deja muy poco margen para desviaciones mecánicas. Cuando un taller que fabrica cajas y soportes sencillos actualiza a un sistema de 6 ejes, normalmente observa que su tasa de desperdicio aumenta, no disminuye. Cada vez que se cambian las herramientas o las secuencias de doblado, esos ejes adicionales requieren una verificación rigurosa de la configuración. Si el operador no vuelve a comprobar los puntos de referencia, la lectura digital mostrará una posición perfecta mientras el dedo físico está completamente desalineado con el borde de la pieza.

Incluso las prensas plegadoras de alta gama han empezado a cuestionar la tendencia de los sistemas multieje. Los fabricantes están incorporando con mayor frecuencia la corrección automática de ángulo y la medición adaptativa para gestionar las variaciones de las piezas. Esto demuestra que añadir más ejes al tope no es el único camino hacia la repetibilidad; a veces, permitir que la máquina mida el ángulo en tiempo real supera el intento de posicionar perfectamente una pieza compleja contra un frágil tope de seis ejes.

Sin embargo, un sistema de 6 ejes no es un engaño. Es, sencillamente, una herramienta altamente especializada. Cuando un taller asume contratos para componentes asimétricos, configuraciones multiescala o doblado progresivo donde la pieza se desplaza por tres juegos de matrices en una sola secuencia, un tope básico resulta insuficiente. En esos entornos, la capacidad de mover de forma independiente los dedos izquierdo y derecho es la única manera de hacer viable la fabricación de la pieza; y, si además el salto implica piezas de mayor formato o flujos CNC más integrados, una prensa plegadora tándem de ADH Machine Tool puede ser el siguiente punto de evaluación dentro de una estrategia de doblado y automatización de chapa. ¿Qué geometría específica obliga a dar ese salto?

El dilema de la pieza cónica: la geometría específica que obliga a adquirir movimiento independiente de los dedos (X1/X2)

Imagina una tolva de chapa metálica que se estrecha hacia una abertura más pequeña. Los paneles laterales de esa tolva no son perfectamente cuadrados; son trapecios. Si intentas empujar un borde diagonal contra una barra de tope estándar donde ambos dedos están bloqueados a la misma distancia del eje X, la pieza solo tocará un dedo. El operador tendrá que estimar visualmente el ángulo, lo que prácticamente garantiza un doblez torcido.

Esta es exactamente la geometría en la que las ejes independientes X1 y X2 se vuelven imprescindibles. Una configuración X1/X2 divide el control del tope trasero, permitiendo que el dedo izquierdo se posicione a 2 pulgadas mientras el derecho retrocede hasta 4 pulgadas. El operador puede ahora apoyarse con firmeza contra dos topes físicos distintos. La pieza queda inmovilizada, el ángulo asegurado y el pliegue perfectamente paralelo a la línea de conformado.

Sin embargo, incluso con movimiento independiente, un tope trasero solo es tan confiable como el borde de referencia contra el que el operador lo apoya. Si ese borde cónico fue cortado con plasma con un bisel pronunciado o deformado por un pliegue anterior, los ejes X1/X2 posicionarán con precisión un borde defectuoso, produciendo una pieza defectuosa. Se ha resuelto el problema geométrico, pero recordar y ejecutar esas posiciones asimétricas complejas de un turno a otro es un problema de control del sistema, no de geometría. El siguiente paso es evaluar si vale la pena pagar un costo adicional por la memoria CNC para automatizar ese control según el volumen de producción específico de su taller.

Control manual vs. CNC: adaptar el sistema a la realidad del taller

Entre en un taller que esté produciendo un gabinete eléctrico con 12 pliegues y observe cómo los dedos del tope trasero se mueven entre cada golpe. El controlador acciona servomotores que desplazan los ejes X y R en fracciones de segundo. Así es como una máquina ejecuta físicamente las geometrías complejas mencionadas sin interrumpir la producción. Sin embargo, el software que impulsa esos motores no vuelve el pliegue más recto. Un controlador CNC es, en esencia, un banco de memoria. Almacena posiciones para evitar que tenga que recrearlas desde cero. Decidir si vale la pena pagar por ese banco de memoria se reduce a evaluar con rigor la frecuencia con que su taller cambia de configuración.

Talleres de alta mezcla: por qué el posicionamiento CNC y la memoria de recuperación protegen realmente el margen

Considere un taller de fabricación a medida que cambia entre cinco familias de piezas diferentes en un turno de ocho horas. Si un operador tiene que usar una cinta métrica y ajustar físicamente el tope trasero para cada nuevo lote, se pierde rentabilidad antes de que el cilindro presione una sola vez. Pero el verdadero factor que erosiona el margen en entornos de alta mezcla no es el tiempo dedicado a girar una manivela, sino la traducción de la configuración.

Cuando un operador de turno diurno encuentra la posición perfecta del tope para un pliegue compensado complicado, la anota. Cuando el operador del turno nocturno lee esas notas e intenta reproducir la configuración manualmente, un milímetro de error de interpretación convierte las tres primeras piezas en chatarra. La función de memoria del CNC elimina esta variable humana. Se programa la secuencia una vez, se guarda el archivo y el controlador mantiene exactamente las mismas posiciones de los servos tres meses después, sin importar quién accione el pedal. La tecnología se amortiza eliminando la incertidumbre en los cambios de trabajo.

Fabricación de bajo volumen: cuando el ajuste manual es la opción más inteligente y confiable

Imagine ahora un taller de reparaciones pesadas que dobla planchas de acero de media pulgada para bastidores de camiones personalizados dos veces por semana. Cada pieza es única y las dimensiones se obtienen directamente de una plantilla de cartón. En este caso, una mejora de $15,000 en un tope trasero CNC resulta contraproducente.

El ajuste manual es la mejor opción aquí porque elimina dependencias frágiles. Un sistema manual con manivela no requiere actualizaciones de software, no depende de codificadores ópticos que pueden cubrirse de polvo de esmerilado y no necesita una secuencia de inicio compleja cada vez que se enciende la máquina. Basta aflojar una palanca, deslizar el tope hasta la línea marcada y fijarlo. Cuando el volumen es bajo y las piezas son simples, eliminar el intermediario digital mantiene la máquina fiable en funcionamiento. No se paga por una memoria que nunca se usará.

El costo oculto de mano de obra al usar topes manuales en secuencias complejas de múltiples pliegues

Observa a un operador intentar doblar un conducto HVAC de seis lados en una máquina con un tope trasero completamente manual. El movimiento físico necesario para reajustar los topes entre el primer y el segundo doblez es solo la mitad del problema. El verdadero costo oculto es la carga cognitiva. El operador debe recordar exactamente qué marca trazada corresponde a cada pestaña, comprobando y volviendo a comprobar constantemente el plano. Si olvida ajustar el tope para el cuarto doblez, toda la secuencia se convierte en un fracaso y la pieza termina en el contenedor de reciclaje.

Un controlador CNC asume esta carga mental. Avanza automáticamente los dedos a la siguiente dimensión programada en el momento en que el ariete regresa a la parte superior de su carrera. El operador puede concentrarse por completo en manipular el material con seguridad. Pero depender tanto de esa automatización digital genera una peligrosa falsa sensación de seguridad. Cuando las realidades mecánicas, como el juego del husillo de bolas o la deriva del codificador, comienzan a infiltrarse en el sistema de transmisión física, esa lectura digital aparentemente perfecta solo está mintiéndote con confianza.

El punto ciego de la calibración: por qué las lecturas digitales perfectas aún generan desperdicio

Acabas de invertir una suma considerable en un tope trasero CNC para eliminar el tanteo en los ajustes. La pantalla confirma que tu pestaña está configurada exactamente a dos pulgadas. Pero cuando sacas el calibrador para comprobar la primera pieza, esta resulta corta. El instinto inmediato en el taller es culpar al software o reprogramar el trabajo. Sin embargo, el verdadero culpable casi siempre es una desconexión mecánica entre lo que la computadora ordena y lo que el mecanismo realmente entrega.

La brecha entre la pantalla del controlador y la realidad mecánica del tope físico

Observa un servomotor ejecutar un cambio de posición. El motor emite un zumbido, el codificador interno cuenta las rotaciones y la pantalla digital se ilumina en verde exactamente a 2.000 pulgadas. Asumes que el dedo del tope está bloqueado justo donde debe estar. Pero el controlador solo conoce la posición del eje del motor. Es totalmente ciego a la punta física del dedo metálico.

Si una lámina pesada de acero golpeó ese dedo durante el turno anterior, el impacto puede introducir un juego microscópico en el conjunto del carro. Una correa de transmisión desgastada o una fracción de milímetro de holgura en el husillo de bolas permiten un movimiento oculto después de que el controlador ha alcanzado su “objetivo”. El motor se detiene exactamente donde debe, pero el dedo suelto se asienta unos milésimos de pulgada más lejos. La pantalla indica que todo está perfecto, pero ya no confías en la precisión del tope, sino que solo estás midiendo su holgura mecánica.

Cómo el desgaste mecánico, la deriva térmica y la mala alineación del herramental sabotean silenciosamente la precisión del tope

El desgaste mecánico rara vez es una falla súbita y catastrófica; más bien, es un avance lento y silencioso. Un estudio de calibración reciente de CNA-HAWE demostró que una deriva de apenas 0,2 milímetros en el tope trasero parece inofensiva en un solo doblez. Pero los errores en una prensa plegadora se acumulan de forma geométrica. Si estás conformando una caja eléctrica con diez dobleces, esa pequeña deriva de 0,2 mm empuja la última pestaña fuera de tolerancia en aproximadamente 2 milímetros completos. Cuando el operador detecta el error, la pieza ya es imposible de montar y termina directamente en la chatarra.

Si añadimos la deriva térmica a la ecuación, la realidad mecánica se distorsiona aún más. Un taller que pasa de 60 grados en una mañana de invierno a 90 grados a media tarde provoca una expansión física del bastidor de la máquina y de la barra del tope de acero. La lectura digital permanece obstinadamente fija en 2.000 pulgadas, pero el metal físico se ha alargado. Si la alineación del herramental no se recalibra con regularidad para adaptarse a esta realidad cambiante, tu costoso sistema multieje no hace más que ejecutar un trabajo altamente automatizado pero basado en suposiciones.

La ilusión del resorte elástico: cuando el comportamiento del material oculta una posición del tope aparentemente perfecta

A veces, el calibrador es mecánicamente impecable, perfectamente ajustado y perfectamente escuadrado, y aun así la pieza no supera la inspección. En esas situaciones, los operarios suelen tomar una llave para ajustar el tope trasero. Están corrigiendo el problema equivocado.

Al doblar acero de alta resistencia o aluminio, el material tiende de forma natural a relajarse y abrirse una vez que el punzón libera la presión. Una pestaña colocada perfectamente contra un tope físico de 2 pulgadas podría medir 2,05 pulgadas después de que el metal experimente ese retroceso elástico. El calibrador hizo su trabajo a la perfección; simplemente el material ofreció resistencia. Si se intenta “corregir” esta variación recalibrando el tope trasero físico, se altera la referencia mecánica de la máquina para todos los trabajos siguientes. No se necesita una llave inglesa para solucionar el retroceso elástico; hay que ajustar la compensación del pliegue dentro del controlador. Reconocer la diferencia tajante entre un error mecánico del calibrador y un problema de comportamiento del material es el paso final y crítico antes de decidir qué tipo de sistema necesita realmente su taller comprar.

La decisión de compra: cómo especificar un calibrador que se adapte a su producción real

Ahora ya sabe que una pantalla digital puede mentir y comprende que el retroceso elástico es un problema del material, no de la máquina. Entonces, ¿cómo comprar realmente el equipo adecuado? Deje de permitir que el folleto del fabricante defina las necesidades de su taller. En el momento en que un vendedor lo convence de que un calibrador de seis ejes es el estándar universal de la industria, ya ha perdido el control de su inversión.

Si necesita contrastar esa inversión con piezas, ejes y procesos reales de su taller, ADH Machine Tool puede ser un siguiente punto de consulta razonable: su cartera CNC cubre doblado, corte, ranurado, cizallado y automatización de chapa, lo que permite evaluar el calibrador dentro de una solución de producción más amplia. Para revisar su caso concreto, puede ponerse en contacto con el equipo técnico-comercial.

Relacionar su catálogo actual y futuro de piezas con los requerimientos de ejes antes de hablar con un vendedor

Salga al piso de producción y observe las bandejas de chatarra y los pallets de envío. ¿Qué es lo que realmente está doblando? Si su principal producción son soportes simétricos de línea recta y paneles de carcasas estándar, un sistema sólido de dos ejes que controle profundidad y altura es suficiente para obtener rentabilidad. Para evaluar esa necesidad sin sobredimensionar la inversión, una prensa plegadora CNC de ADH Machine Tool puede servir como referencia práctica, ya que su enfoque CNC se orienta al doblado y a la automatización de chapa. Pagar por movimiento independiente izquierda-derecha o por rotación de los dedos para doblar un ángulo recto de 90 grados es como comprar un Ferrari para transportar grava.

Los talleres que comparan configuraciones de calibradores traseros de cuatro y seis ejes suelen descubrir que los ejes adicionales importan menos en trabajos simples y repetitivos que en piezas de geometría inusual. Si con frecuencia se doblan partes invertidas, conos asimétricos o transiciones complejas de HVAC que requieren rodear pestañas ya formadas, el control independiente de los dedos se vuelve imprescindible.

El equipo debe corresponder a la geometría.

No haga suposiciones sobre este requisito. Imprima sus veinte piezas de mayor volumen y sus cinco piezas más complejas, luego trace en papel la secuencia física de doblado. Si los dedos nunca necesitan moverse de forma independiente para sostener un ángulo inusual o una pestaña escalonada, elimine la actualización de ejes múltiples de su lista. ¿Por qué pagar un sobreprecio para mantener servomotores adicionales que permanecerán completamente inactivos durante el 95 por ciento de sus turnos de producción?

Preguntas que distinguen un sistema de calibrador trasero robusto de un simple truco de marketing

Una vez que conozca la cantidad de ejes que necesita, debe examinar el hardware físico. Una pantalla táctil brillante puede ocultar fácilmente un carro mecánico débil. Es fundamental saber exactamente cómo el calibrador enfrenta el impacto y el desgaste. Pregunte al distribuidor qué ocurre cuando una pesada lámina de acero golpea repetidamente los dedos del calibrador día tras día.

Observe con detenimiento el diseño de los dedos y los puntos de calibración. ¿Los dedos están mecanizados en acero endurecido o son bloques de fundición baratos que se marcarán en el primer trabajo pesado? ¿Cómo escuadra físicamente el operario la barra del calibrador con la herramienta? Si el proceso de calibración requiere desmontar la mitad de la protección trasera y luchar con tornillos ocultos, sus operarios simplemente evitarán hacerlo.

Buscas masa y accesibilidad. Un sistema de tope robusto incluye guías lineales pesadas, husillos de bolas gruesos y bloques de ajuste accesibles que hacen que la nivelación rutinaria sea sencilla. Si la interfaz mecánica parece una ocurrencia tardía diseñada solo para cumplir con un precio objetivo, vale la pena preguntarse qué más pudo haber comprometido el fabricante dentro del bastidor de la máquina.

El momento en que dejas de buscar una “plegadora con tope trasero” y comienzas a elegir un sistema completo para tus piezas

El comprador inexperto busca una plegadora y considera el tope trasero como un accesorio opcional. El comprador experimentado busca una estrategia de conformado. Un tope trasero no dobla el metal; solo mantiene la pieza en posición mientras el ariete, el punzón y la matriz realizan el trabajo real.

Si combinas un tope de seis ejes de alta precisión con herramientas desgastadas o desparejas, solo estarás posicionando perfectamente una mala curva. El tope, el paralelismo del ariete, las herramientas y la tabla de compensación de doblez del software deben funcionar como un solo sistema unificado. Una máquina de dos ejes bien mantenida, con herramientas de primera calidad rectificadas con precisión y un procedimiento de ajuste disciplinado, superará constantemente a una máquina de seis ejes descuidada operada por alguien que no entiende la calibración.

Esta es la regla final: si tus planos diarios no exigen bridas asimétricas ni dobleces en varios planos, limita tu inversión a un sistema de dos ejes de servicio pesado. Si compras un equipo complejo de seis ejes para doblar soportes simples en línea recta, solo estarás pagando un sobreprecio para generar chatarra más rápido.
