Am Dienstagnachmittag versucht Ihr Bediener, ein standardmäßiges zehn Fuß langes Blech der Stärke 10 Gauge zu biegen, der Stößel ächzt, und Ihre nagelneue, sechsstellige Abkantpresse bleibt auf halbem Hub stehen. Sie stehen vor einer lahmgelegten Maschine – nicht, weil sie defekt ist, sondern weil Sie dem Tonnage-Aufkleber vertraut haben.
Sie dachten, diese „150-Tonnen“-Angabe bedeute, dass die Maschine den ganzen Tag problemlos Baustahl verarbeitet. Doch der Aufkleber an der Seite der Anlage ist ungefähr so nützlich wie die Höchstgeschwindigkeit auf dem Tacho eines Minivans. Er steht für ein theoretisches Maximum unter perfekten, laborähnlichen Bedingungen, die Sie in Ihrer Werkstatt niemals nachstellen werden. Um wirklich sicherzustellen, dass eine Maschine Ihr ungünstigstes Bauteil biegen kann, müssen Sie aufhören, auf den Aufkleber zu schauen, und anfangen, auf die Physik zu achten.
Der Kauf einer Abkantpresse ist genau wie der Kauf eines schweren Abschleppwagens. Die Motorleistung ist völlig unerheblich, wenn Sie die falsche Anhängerkupplung verwenden oder wenn das Fahrgestell unter der Nutzlast bricht. Die Gesamttonnage ist nichts weiter als ein Budget, und Sie verbrauchen es schnell über Länge, Werkzeuge und Bauteilgeometrie hinweg.
Nehmen Sie ein 3 Millimeter starkes Baustahlblech. Sie benötigen eine Biegung über zwei Meter. Wenn Sie es in eine Standard-V-Matrize mit 24 Millimetern einlegen – etwa das Achtfache der Materialdicke –, benötigen Sie ungefähr 51 Tonnen Kraft. Eine 150-Tonnen-Abkantpresse kommt dabei kaum ins Schwitzen.
Ändern Sie nun eine einzige Variable.
Ihr Kunde möchte einen engeren Innenradius, also tauscht Ihr Bediener diese 24-Millimeter-Matrize gegen eine Öffnung von 12 Millimetern aus. Die Maschine fährt herunter, trifft auf das Metall und bleibt schlagartig stehen. Die erforderliche Tonnage ist gerade in die Höhe geschossen, weil die mechanische Hebelwirkung an der Matrizenschulter halbiert wurde. Die Maschine ist nicht kaputt, und der Stahl ist nicht dicker geworden. Die 150-Tonnen-Angabe war schlicht eine Kapazitätsgrenze, kein Versprechen, dass sie 10-Gauge-Stahl unter beliebigen Werkzeugbedingungen biegen kann. Tonnage ist keine statische Eigenschaft des Metalls; sie ist eine dynamische Reaktion zwischen Blech, Stempel und Matrizenöffnung.
Cincinnati Incorporated baut einige der zuverlässigsten Biegemaschinen der Welt. Doch wenn Sie deren Tonnage-Rechner öffnen, weigert er sich, Ihnen eine Antwort allein auf Grundlage des Typenschilds der Maschine zu geben. Er verlangt die Materialart, die genaue Dicke und die V-Öffnung, bevor er berechnet, ob die Biegung überhaupt möglich ist.
Hersteller wissen, dass „für Baustahl ausgelegt“ eine bedingte Aussage ist.
Verkaufsbroschüren lassen diese Bedingungen weg. Wenn ein Datenblatt behauptet, eine Abkantpresse verarbeite Baustahl mit einem Viertel Zoll Dicke, setzt es voraus, dass Sie die größtmögliche Matrizenöffnung verwenden und das Metall über einen sehr großen Spalt ziehen, um die erforderliche Tonnage künstlich niedrig zu halten. In der Fertigung erfordert diese große Matrizenöffnung jedoch eine sehr große Mindestflanschlänge. Hat Ihr Teil einen kurzen Flansch, rutscht er direkt in die V-Matrize. Sie sind gezwungen, eine schmalere Matrize zu verwenden, die erforderliche Tonnage steigt sprunghaft an, und plötzlich ist diese garantierte Baustahl-Angabe hinfällig.
Der natürliche Schutzmechanismus gegen diese Unsicherheit besteht darin, zu groß zu kaufen. Wenn eine 100-Tonnen-Maschine bei einem engen Radius möglicherweise stehen bleibt, stellt der nervöse Werkstattinhaber zur Sicherheit einen Scheck für ein 250-Tonnen-Ungetüm aus.
Das ist ein äußerst teurer Fehler.
Abkantpressen werden passend zu ihrer Arbeit dimensioniert, um die mechanische Kontrolle zu erhalten. Wenn Sie einen Präzisionswinkel aus 20-Gauge-Blech in eine 250-Tonnen-Maschine legen, versuchen Sie, ein Ei mit einem Vorschlaghammer zu knacken. Den massiven Hydraulikzylindern fehlt die feine Positionssensibilität, die erforderlich ist, um dünnes Material beim Luftbiegen präzise zu formen. Werkzeuge für Dünnblecharbeiten können leicht zerquetscht werden, wenn ein Bediener bei so viel verfügbarer Kraft einen kleinen Programmierfehler macht. Blind gekaufte Überkapazität bringt Ihnen keine Sicherheit. Sie tauscht lediglich ein Kapazitätsproblem bei Ihren dicken Teilen gegen ein Ausschussproblem bei Ihren dünnen Teilen. Sie können sich nicht davon freikaufen, die Berechnungen durchzuführen.
Stellen Sie sich einen Bediener vor, der mit einem Stück Baustahl von einem Viertel Zoll Dicke kämpft. Der Stößel fährt herunter, ächzt und bleibt stehen. Da der Bediener weiß, dass eine breitere Untermatrize weniger Kraft erfordert, tauscht er die standardmäßige Zwei-Zoll-V-Matrize gegen eine Drei-Zoll-Version aus. Er tritt auf das Pedal, die Maschine biegt die Platte mühelos, und er schickt die Charge zur Qualitätskontrolle. Eine Stunde später wird der gesamte Lauf verschrottet.
Die Maschine hatte für die breitere Matrize ausreichend Leistung, doch die breitere Matrize veränderte die Geometrie der Biegung vollständig.
Indem das Metall über einen größeren Spalt gezogen wurde, wuchs der Innenradius der Biegung über die engen Toleranzen des Kunden hinaus. Der Bediener löste ein Tonnageproblem, indem er ein Qualitätsproblem schuf. Genau in diese Falle geraten Sie, wenn Sie eine Abkantpresse anhand ihres Aufklebers mit der Gesamtkapazität kaufen, statt die Maschine von den konkreten Werkzeugen her rückwärts auszulegen, die Ihre Teile erfordern. Die Frage „Kann sie biegen?“ lässt sich nicht von „Kann sie auf den erforderlichen Radius biegen?“ trennen.

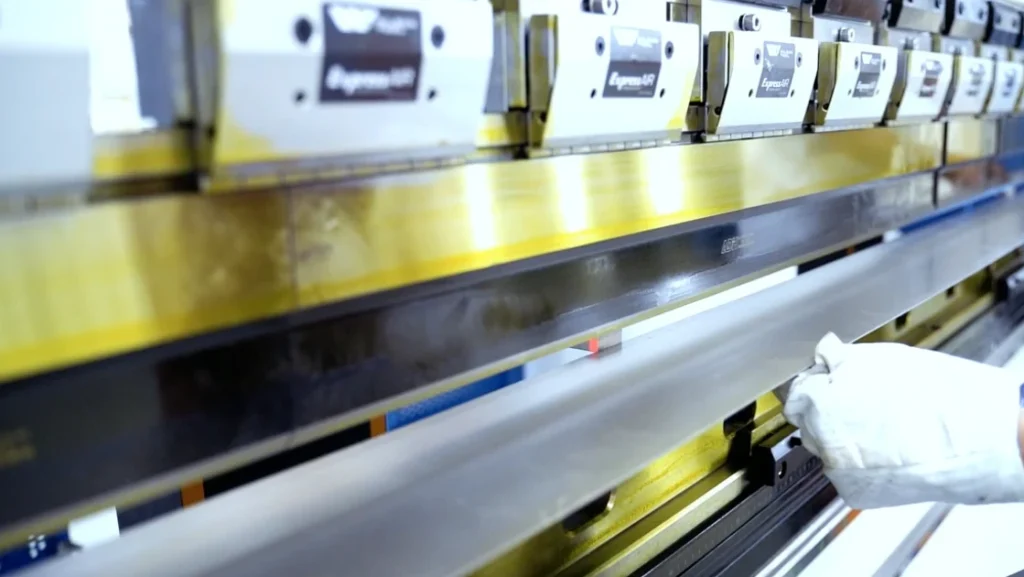

Betrachten Sie den Stößel einer standardmäßigen hydraulischen Abkantpresse. Die Kraft wird von Zylindern an den äußersten Enden der Maschine erzeugt, doch die Arbeit findet in der Mitte statt. Deshalb ist die Biegekapazität nie eine einzelne Pauschalzahl. Sie ist eine verteilte Last, die strikt in Tonnen pro Fuß gemessen wird.
Stellen Sie sich vor, Sie besitzen eine 100-Tonnen-Maschine mit einem zehn Fuß langen Bett.
An keinem beliebigen Punkt dieses Betts stehen Ihnen 100 Tonnen Kraft zur Verfügung. Sie haben ungefähr 10 Tonnen Kraft pro Fuß. Wenn Sie versuchen, einen dicken, zwei Fuß langen Winkel zu biegen, der 15 Tonnen pro Fuß erfordert, wird die Maschine versagen. Dabei spielt es keine Rolle, dass die insgesamt erforderliche Kraft – 30 Tonnen – deutlich unter der maximalen Nennleistung der Maschine von 100 Tonnen liegt. Die konzentrierte Last überschreitet die lokale Kapazität der Maschine, wodurch der Stößel entweder stehen bleibt oder Ihr Stempel dauerhaft in die Unterwerkzeugmatrize gedrückt wird. Um eine Maschine richtig zu dimensionieren, müssen Sie Ihr dickstes und anspruchsvollstes Teil isoliert betrachten und die genaue Kraft berechnen, die es pro linearem Zoll erfordert.
Das Luftbiegen beruht auf einer physikalischen Tatsache: Das Blech berührt den Boden des V-Gesenks nicht. Der Stempel drückt das Material in den offenen Raum hinunter, und der Innenradius der Biegung bildet sich auf natürliche Weise als Prozentsatz dieser V-Gesenköffnung. Bei Baustahl beträgt dieser Innenradius stets ungefähr 16 Prozent der Gesenkbreite.
Damit kommen wir zur branchenüblichen 8x-Regel.
Um eine stabile Biegung zu erzielen, ohne das Metall zu reißen oder die Maschine zu überlasten, sollte Ihre V-Gesenköffnung das Achtfache der Materialdicke betragen. Verankern wir dies an einem praxisnahen Szenario, das wir die 8-Fuß-Halterung nennen: ein Worst-Case-Teil aus 0,250 Zoll starkem Baustahl, mit einer gesamten Biegelänge von 8 Fuß und einer strengen Kundenanforderung an einen Innenradius von 0,125 Zoll.
Wenn Sie bei diesem 0,250-Zoll-Stahl blind der 8x-Regel folgen würden, würden Sie ein 2-Zoll-V-Gesenk verwenden. Bei 16 Prozent dieser 2-Zoll-Öffnung ergibt sich ein Innenradius von 0,32 Zoll. Das erfüllt Ihre Zeichnung nicht. Um den engen Radius von 0,125 Zoll zu erreichen, müssen Sie die Gesenköffnung rückwärts berechnen: 0,125 geteilt durch 16 Prozent bedeutet, dass Sie gezwungen sind, ein äußerst anspruchsvolles 0,75-Zoll-V-Gesenk zu verwenden.
Die mechanische Hebelwirkung bricht ein. Die Tonnage, die erforderlich ist, um das Metall in diesen schmalen Spalt zu drücken, schießt in die Höhe. Ein standardmäßiges 2-Zoll-Gesenk benötigt etwa 15 Tonnen pro Fuß, um Viertelzoll-Blech zu biegen. Es in ein 0,75-Zoll-Gesenk zu zwängen, erfordert ungefähr 48 Tonnen pro Fuß. Eine Maschine, die nach der 8x-Regel für Viertelzoll-Blech vollkommen ausreichend dimensioniert war, ist bei exakt demselben Blech unter einer engen Radiusanforderung plötzlich deutlich zu schwach. Wenn Sie eine Maschine kaufen, ohne die erforderlichen V-Gesenköffnungen für Ihre engsten Radien zu prüfen, werden Sie am Ende eine Abkantpresse haben, die Ihre Teile nur außerhalb der Spezifikation biegen kann.
Sobald Sie die richtige Gesenköffnung für den geforderten Radius festgelegt haben, müssen Sie diesen Tonnen-pro-Fuß-Wert mit der Gesamtlänge der Biegung multiplizieren. Schauen wir noch einmal auf unsere 8-Fuß-Halterung. Sie benötigen 48 Tonnen pro Fuß, um diesen engen Radius zu erreichen, multipliziert mit 8 Fuß Biegelänge. Ihre absolut minimale Maschinenanforderung liegt nun bei 384 Tonnen.
Das klingt nach einfacher Arithmetik, doch lange Teile bringen eine versteckte mechanische Zusatzbelastung mit sich.
Die Tonnage skaliert linear, die Maschinenbelastung jedoch exponentiell. Wenn Sie einen acht oder zehn Fuß langen Abschnitt aus starkem Stahl biegen, drückt die extreme Kraft, die in der Mitte des Betts erforderlich ist, gegen den Stößel und den Unterbalken zurück. Beide massiven Stahlbauteile werden sich in der Mitte physisch nach außen durchbiegen. Diese Durchbiegung bedeutet, dass der Stempel an den Enden des Teils tiefer eindringt als in der Mitte. Das Ergebnis ist eine Biegung, die an den Kanten überbogen und in der Mitte unterbogen ist – ein Fehler, der als Canoeing bekannt ist. Bei der Dimensionierung einer Maschine für lange Teile geht es selten nur darum, genügend reine Tonnage zu haben, um das Metall zu falten. Es geht darum, einen ausreichend massiven Rahmen oder ein ausreichend ausgefeiltes Bombiersystem zu haben, damit das Bett unter dieser enormen Last vollkommen gerade bleibt.
Heißt das, dass die laminierte Tonnage-Tabelle an Ihrer Werkstattwand nutzlos ist? Nicht ganz. Werkzeughersteller veröffentlichen diese Tabellen aus gutem Grund: Sie liefern eine sehr genaue mathematische Ausgangsbasis für standardmäßige, durchschnittliche Luftbiegungen von Baustahl.
Sie sollten sie unbedingt als ersten Filter verwenden.
Wenn eine Tabelle angibt, dass Ihr Zielteil 15 Tonnen pro Fuß erfordert, und Sie eine Maschine betrachten, die nur 10 liefert, können Sie sofort Abstand nehmen. Für unsere 8-Foot Bracket bestätigt die Tabelle, dass 384 Tonnen Ihre Ausgangsbasis sind. Sie müssen jedoch bedenken, dass diese Tabellen Laborbedingungen voraussetzen. Sie gehen davon aus, dass Sie exakt die 8-fache Matrizenöffnung verwenden, dass die Streckgrenze Ihres Materials vollkommen konstant ist und dass Ihr Maschinenrahmen unter der Last nicht nachgibt. Sie nennen Ihnen die absolute Mindestkraft, die auf dem Papier zum Erfolg erforderlich ist. Sie warnen Sie nicht vor den physischen Realitäten, die Ihren Rahmen verformen und Ihre Winkel ruinieren, sobald das Metall tatsächlich auf die Matrize trifft.
Sie wissen, dass die erforderliche Tonnage von Ihrer Matrizenöffnung und der Biegelänge abhängt, fragen sich aber wahrscheinlich, wie Sie die Sicherheitsreserve für die reale Praxis berechnen sollen. Sie berechnen keinen pauschalen Zwanzig-Prozent-Puffer und hoffen dann auf das Beste. Sie müssen die spezifischen Multiplikatoren identifizieren, die Ihre Maschine in der Werkstatt aus dem Konzept bringen werden. Tonnage-Tabellen gehen davon aus, dass Sie eine perfekte Luftbiegung an Stahl in Laborqualität durchführen.
In Ihrer Werkstatt haben Sie weder das eine noch das andere.
Beobachten Sie einen Bediener, der mit einem Teil kämpft, das immer wieder auf 92 Grad zurückfedert statt auf perfekte 90. Irgendwann siegt die Frustration. Er wird den Stößelhub tiefer einstellen, die Grenze des Luftbiegens umgehen und das Blech physisch in die stählerne V-Matrize drücken, um den Winkel zu erzwingen.
Das nennt man Prägebiegen, und es ist ein Maschinenkiller.
Beim Luftbiegen drückt der Stempel das Metall in den freien Raum. Die erforderliche Kraft ist schlicht der Hebel, der nötig ist, um das Blech zu falten. Beim Prägebiegen wird das Material zwischen der Stempelspitze und den Innenflächen der Matrize zusammengedrückt. Sie biegen das Metall nicht mehr nur; Sie prägen es. In dem Moment, in dem das Material vollständig Kontakt mit der Matrize hat, ändern sich die physikalischen Mechanismen vom Biegen zur Kompression.
Die Mathematik hinter diesem Wechsel ist brutal.
Der Wechsel vom Luftbiegen zum Prägebiegen erhöht Ihre Last nicht um zehn Prozent. Er multipliziert Ihre erforderliche Tonnage um das Drei- bis Fünffache. Wenn Ihre Tabelle angibt, dass ein zehn Fuß langes Teil beim Luftbiegen 80 Tonnen benötigt, kann das Prägebiegen desselben Teils bis zu 400 Tonnen erfordern. Wenn Sie eine 150-Tonnen-Maschine gekauft haben, weil sie nach der Luftbiege-Berechnung perfekt dimensioniert wirkte, wird dieser eine Hub Ihren Stößel dauerhaft durchbiegen. Der Kauf einer Abkantpresse auf Grundlage von Luftbiege-Tabellen ist nur dann sicher, wenn Sie absolut garantieren können, dass Ihre Bediener niemals eine Matrize prägebiegen, um ein widerspenstiges Teil zu retten.
Können Sie das garantieren?
„Baustahl“ ist ein gefährlich ungenauer Begriff, der schon unzählige Gerätekäufe ruiniert hat. Eine Standard-Tonnagetabelle geht von einer Zugfestigkeit als Basiswert von etwa 60.000 PSI aus. Das funktioniert gut, wenn Sie ausschließlich einfaches Blech in Commercial Quality (CQ) biegen.
Aber Baustahl für tragende Konstruktionen folgt anderen Regeln.
A36-Stahlplatte wird technisch als Baustahl eingestuft, doch ihre chemische Zusammensetzung ist stark variabel. Die „36“ steht für eine Mindeststreckgrenze von 36.000 PSI, es gibt jedoch keine Obergrenze. Stahlwerke geben häufig Schrott in die Schmelze, wodurch die tatsächliche Streckgrenze von A36 auf 50.000 oder sogar 70.000 PSI steigen kann. Wenn Sie Ihre Abkantpresse nach den Basisannahmen für CQ-Baustahl auslegen, verhält sich eine besonders feste Charge A36 wie Panzerplatte.
Sie biegen nicht nur Dicke. Sie biegen Chemie.
Wenn die Streckgrenze stark ansteigt, steigt auch die Kraft, die erforderlich ist, um die Elastizitätsgrenze des Materials zu überwinden. Eine Maschine, die bei Standard-Baustahl mit 90 Prozent Auslastung arbeitet, wird vollständig stehen bleiben, wenn ihr eine Charge hochfester A36 zugeführt wird. Um Ihre Investition zu schützen, müssen Sie Ihre Maschine für die höchstmögliche Streckgrenze auslegen, die Ihre Einkaufsabteilung möglicherweise beschafft, nicht für den nominellen Durchschnitt, der auf einer Wandtabelle steht.
Aber was ist, wenn Sie sich strikt an eine bestimmte Stahlsorte halten?
Zwei Teile, die aus exakt demselben Mastercoil Stahl geschnitten und auf derselben Maschine mit denselben Werkzeugen gebogen werden, federn unterschiedlich zurück. Das macht Bediener wahnsinnig, aber der Mechanismus ist einfach. Im Stahlwerk kühlt die Außenseite eines riesigen Mastercoils schneller ab als die eng gewickelte Innenseite.
Dieser Temperaturunterschied brennt Härteunterschiede direkt in das Metall ein.
Der Stahl am Anfang Ihres Produktionslaufs hat eine leicht andere Streckgrenze als der Stahl am Ende des Laufs. Moderne CNC-Abkantpressen versuchen, die Rückfederungskompensation dynamisch zu berechnen, indem sie den K-Faktor auf Basis des ersten Teststücks anpassen. Doch während Sie sich durch das Coil arbeiten, wird das Material weicher oder härter. Der K-Faktor ändert sich. Plötzlich fährt der Stößel zu weit oder biegt zu wenig, und Ihre präzisen Winkel wandern aus der Toleranz.
Damit schließt sich die gesamte Tonnage-Falle.
Wenn die CNC-Berechnung aufgrund unvorhersehbarer Coil-Härte versagt, besteht der natürliche Instinkt des Bedieners darin, das Freibiegen aufzugeben und das Werkzeug bis zum Grund zu drücken, um den Winkel zu erzwingen. Der schlechte Stahl löst das schlechte Biegeverfahren aus, wodurch sich der Tonnagebedarf sofort verfünffacht. Schlechten Stahl kann man nicht einfach wegrechnen. Man kann ihn nur überstehen, indem sichergestellt wird, dass das physische Maschinengerüst massiv genug ist, um diese extremen Kraftspitzen aufzunehmen, ohne nachzugeben. Wenn dieses Gerüst unter der Belastung nachgibt, wird die daraus entstehende Durchbiegung Ihre Teile genau in der Mitte wölben. Dieses strukturelle Versagen erzeugt den gefürchteten Kanu-Effekt und zeigt, dass die Berechnung der Kraft nutzlos ist, wenn Sie die physische Länge und Steifigkeit Ihres Betts ignorieren.
Um dieses physische Gerüst zu bewerten, betrachten Sie den Abstand zwischen den Seitenständern einer ausladenden 150-Tonnen-Abkantpresse mit 12 Fuß Länge. Sie gehen davon aus, dass die Maschine, weil sie über die Nenn-Tonnage verfügt, auch die strukturelle Festigkeit besitzt, diese gleichmäßig aufzubringen. Doch Stahl ist elastisch. Wenn Sie 100 Tonnen Kraft gegen die Mitte einer Spannweite von 12 Fuß anfordern, biegt sich die Maschine selbst. Die Hydraulikzylinder drücken an den äußersten Enden des Stößels nach unten, während das Werkzeug in der Mitte nach oben drückt. Der Stößel wölbt sich nach oben. Das Bett wölbt sich nach unten. Sie haben die erforderliche Kraft, aber Ihnen fehlt die Steifigkeit, um sie in einer geraden Linie zu übertragen.
Messen Sie einen zehn Fuß langen Flansch, der auf einer Maschine mit nachgiebigem Rahmen gebogen wurde. Die linke Kante steht bei perfekten 90 Grad. Die rechte Kante steht bei 90 Grad. In der exakten Mitte werden 93 Grad gemessen. Der Stempel ist in der Mitte nicht so tief in die Matrize eingedrungen, weil sich die Maschine unter der Last geöffnet hat.
Das ist Durchbiegung, und sie erzeugt ein stark gewölbtes Teil, das als Kanu bezeichnet wird.
Jede Abkantpresse biegt sich durch; das ist ein unvermeidbares Gesetz der Physik. Je größer der Abstand zwischen den Seitenständern ist, desto stärker wird die Durchbiegung. Um dies zu korrigieren, integrieren Hersteller CNC-Bombiersysteme. Ein Bombiertisch nutzt eine Reihe mechanischer Keile, die in das Unterbett eingebaut sind. Während die CNC die erforderliche Tonnage für Ihre Biegung berechnet, berechnet sie gleichzeitig exakt, wie stark sich der Stahlrahmen unter dieser spezifischen Last durchbiegen wird. Anschließend verfährt sie diese Keile so, dass die Mitte der unteren Matrize physisch nach oben gewölbt wird und damit die Aufwärtswölbung des Stößels exakt ausgleicht.
Bombierung ist eine brillante Lösung, aber sie ist keine Magie.
Sie kompensiert die natürliche, berechnete Durchbiegung während eines gleichmäßigen Freibiegevorgangs. Sie behebt keine grundsätzlich zu klein dimensionierte Maschine. Wenn Ihre Bediener Werkzeuge auf Grund drücken, um uneinheitlichen Stahl zu beherrschen, werden die heftigen, unberechneten Kraftspitzen die mechanischen Grenzen des Bombiersystems leicht überschreiten. Sie werden das Bett dauerhaft verformen, und keine noch so große Keilverstellung wird Ihre Winkel in der Mitte jemals wieder auf 90 Grad bringen.
Wenden Sie sich für einen Moment vom Hauptstößel ab und schauen Sie hinter das Werkzeug. Stellen Sie sich vor, Sie formen ein tiefes Elektrogehäuse. Sie haben die Tonnage, die Bombierung ist korrekt eingestellt, und die Biegelänge passt problemlos zwischen die Seitenständer. Der Bediener schiebt das Blech ein, und es stößt an die Finger des Hinteranschlags.
Oder besser gesagt: doch nicht.
Der Flansch muss 30 Zoll tief sein, aber Ihr Hinteranschlag-Schlitten hat maximal 24 Zoll Verfahrweg. Plötzlich ist die Maschine für dieses Teil unbrauchbar. Käufer fixieren sich auf die Y-Achse (Stößelhub) und ignorieren die X-Achse (Tiefe des Hinteranschlags) sowie die R-Achse (Höhe des Hinteranschlags) vollständig. Wenn Sie von flachen Haltern zu tiefen Kästen übergehen, wird der physische Bauraum hinter dem Werkzeug genauso entscheidend wie die darauf aufgebrachte Kraft. Wenn der Hinteranschlag die Kante Ihres ungünstigsten Teils physisch nicht erreichen kann oder wenn ihm der vertikale Verfahrweg fehlt, um einen zuvor gebogenen Flansch freizustellen, wird Ihre Hochtonnage-Maschine zu einem sehr teuren Briefbeschwerer.
Das führt uns zu einer harten Wahrheit bei der Maschinendimensionierung: Übermäßige Bettlänge ist ein Risiko. Ein Betrieb kauft oft eine 14-Fuß-Abkantpresse, nur für den Fall, dass irgendwann ein langes Teil gebogen werden muss, obwohl 90 Prozent der Arbeit unter acht Fuß liegen. Man glaubt, Vielseitigkeit zu kaufen.
Tatsächlich kauft man Spiel.
Eine moderne CNC-Abkantpresse kann eine Stößel-Wiederholgenauigkeit von etwa +/- 0,0004 Zoll erreichen. Diese mikroskopische Genauigkeit ermöglicht es, bei komplexen Teilen mit mehreren Biegungen exakte Winkel zu treffen, ohne endlos Probestücke herzustellen. Doch diese Genauigkeit hängt vollständig davon ab, dass der Rahmen nicht nachgibt. Eine kompakte, 8 Fuß lange Maschine, die massiv auf 150 Tonnen ausgelegt ist, wird eine 14-Fuß-Maschine mit derselben Tonnage deutlich übertreffen. Die kleinere, schwerere Maschine ist kein Overkill; ihre zusätzliche Masse dient vollständig dazu, Durchbiegung zu eliminieren.
Steifigkeit bestimmt die Wiederholgenauigkeit.
Wenn Ihr Teilespektrum enge Toleranzen erfordert, wollen Sie kein ausladendes Chassis, das sich wie ein Sprungbrett durchbiegt. Sie wollen eine Maschine, die gebaut ist wie ein Banktresor. Sie müssen das Grundgestell der Maschine exakt auf Ihre Kernproduktion auslegen und Steifigkeit über hypothetische künftige Kapazität stellen.
Wir haben festgestellt, dass ein steifer, richtig dimensionierter physischer Rahmen ein ausladendes Hochtonnage-Sprungbrett schlägt. Aber zu wissen, dass Sie ein steifes Grundgestell brauchen, sagt Ihnen noch nicht genau, welche Maschine Sie kaufen, welche Software Sie einsetzen oder wie Sie sie mit Werkzeugen ausstatten sollen. Um das zu beantworten, müssen Sie aufhören, Ausrüstungsbroschüren zu durchblättern, und anfangen, die Zeichnungen Ihres Betriebs anzusehen. Nicht die Maschine bestimmt, was Sie biegen können; Ihr Worst-Case-Teil bestimmt die Maschine, die Sie kaufen müssen.
Finden Sie das dickste und längste Teil mit dem engsten Innenradius, das Sie tatsächlich in der Produktion fertigen wollen. Diese Triade ist Ihre Ausgangsbasis, und der engste Radius ist die kritischste Variable, weil er Ihre Werkzeuge bestimmt.
Beim Luftbiegen wird der Innenradius nicht durch die Stempelspitze festgelegt. Er wird nahezu vollständig von der Öffnung der V-Matrize bestimmt. Eine gängige Werkstattregel besagt, dass die Matrizenöffnung ungefähr dem Achtfachen der Materialdicke entsprechen sollte, wodurch sich auf natürliche Weise ein Innenradius von etwa 0,156 dieser V-Öffnung ergibt. Wenn Ihre Zeichnung einen engeren Radius verlangt, als diese Berechnung zulässt, müssen Sie eine schmalere V-Matrize verwenden. Der Wechsel auf eine schmalere Matrize lässt die erforderliche Tonnage zum Biegen exakt desselben Stahlteils sofort ansteigen. Die Zeichnung bestimmt den Radius, der Radius bestimmt die Matrize, und die Matrize bestimmt die Kraft. Pass/Fail-Gate: Wenn Ihr engster erforderlicher Radius weniger als 16 Prozent der Matrizenöffnung beträgt, die die 8x-Regel für Ihre Materialdicke vorgibt, kennzeichnen Sie dieses Teil als Ausreißer mit hoher Tonnage und legen Sie die gesamte Maschine darauf aus.
Sobald Sie die erforderliche V-Matrize für Ihren Worst-Case-Radius festgelegt haben, können Sie die grundlegende Kraft pro Fuß berechnen, die zum Luftbiegen dieses spezifischen Materials erforderlich ist. Eine Grundlage ist jedoch nur ein Ausgangspunkt. Sie müssen diese Arbeitslast an die Biegemethode anpassen, die Ihre Bediener tatsächlich verwenden werden.
Das Prägebiegen kann viermal mehr Tonnage erfordern als das Luftbiegen. Ignorieren Sie auch nicht die physische Masse des Teils selbst. Ein breiter Flansch fügt jenseits der Biegelinie unauffällig eine erhebliche Last hinzu. Das Biegen eines 5 mal 10 Fuß großen Blechs aus 10-Gauge-Baustahl erfordert zusätzliche 7,5 Tonnen Maschinenkraft allein, um das Blech gegen die Schwerkraft anzuheben, ganz zu schweigen von der starken Handhabungsbelastung für den Bediener. Ihre sichere Arbeitslast muss die Hebelwirkung und das Gewicht des Materials berücksichtigen, das außerhalb des Werkzeugs hängt. Pass/Fail-Gate: Wenn Ihre Worst-Case-Berechnung der Kraft pro Fuß — multipliziert mit vier, falls Ihre Bediener prägebiegen, plus dem Eigengewicht Ihres schwersten Blechs — die Nennkapazität der Maschine pro Fuß überschreitet, lassen Sie die Maschine sofort durchfallen; sie wird auf Ihrem Boden stehen bleiben oder ihren Rahmen dauerhaft plastisch verformen.
Nachdem die Kraft berechnet ist, müssen Sie sicherstellen, dass die Maschine den physischen Bauraum hat, um die benötigten Werkzeuge aufzunehmen. Eine praxisnahe Werkstattregel bemisst die V-Öffnung bis 3 mm auf etwa das 6- bis 8-Fache der Materialdicke und springt oberhalb von 3 mm auf das 10- bis 12-Fache der Dicke. Tiefe V-Matrizen und hohe Stempel erfordern eine erhebliche Öffnungshöhe — häufig als Daylight bezeichnet — zwischen Stößel und Tisch.
Präzision ist ebenso wichtig wie Freiraum. Eine massive Maschine mit ungenauen, nicht zusammenpassenden Werkzeugen ist nichts anderes als ein Schrotterzeuger mit hoher Tonnage. Eine kompakte CNC-Abkantpresse mit einer Wiederholgenauigkeit von plus/minus 0,0004 Zoll wird eine größere manuelle Abkantpresse, die um plus/minus 0,002 Zoll wandert und beim Winkel um 2 bis 3 Grad driftet, problemlos übertreffen. Hochpräzise geschliffene Werkzeuge sind teuer, aber sie sind der einzige Weg, die mikroskopische Genauigkeit einer CNC-Steuerung in ein perfektes Teil zu übertragen. Pass/Fail-Gate: Wenn die kombinierte Höhe Ihres erforderlichen hohen Schwanenhalsstempels, der tiefen V-Matrize und der Materialdicke die maximale Öffnungshöhe der Maschine abzüglich des erforderlichen Hubfreiraums überschreitet, lehnen Sie die Maschine ab; Sie können die Werkzeuge, die zum Freifahren Ihrer tiefen Kastenflansche erforderlich sind, physisch nicht einsetzen.
Die letzte Falle, in die Käufer geraten, ist das Future-Proofing. Werkstattinhaber kaufen regelmäßig eine 250-Tonnen-Maschine mit 14 Fuß Länge, weil sie hoffen, im nächsten Jahr einen Auftrag für schwere Platten zu gewinnen, obwohl ihre aktuelle Standardarbeit aus 100-Tonnen-Halterungen mit 6 Fuß Länge besteht.
Der Kauf für ein hypothetisches zukünftiges Wachstum zerstört aktiv die heutigen Margen. Sie zahlen einen Aufpreis für Tonnage, die Sie nicht nutzen, Sie verzichten auf die Geschwindigkeit eines kleineren Stößels, und Sie bringen unnötige Durchbiegung in Teile ein, die Steifigkeit erfordern. Schlimmer noch: Sie verbrauchen Stellfläche und Kapital, die in Präzisionswerkzeuge, Offline-Programmiersoftware oder automatisierte Hinteranschläge hätten investiert werden können, die Ihre aktuelle Arbeit sofort profitabler machen würden.
Nehmen Sie die Zeichnung für das dickste Teil mit dem engsten Radius, das Sie jede Woche fertigen, berechnen Sie jetzt sofort dessen exakte Anforderungen an Tonnage und Werkzeughöhe, und unterschreiben Sie keine Bestellung, bis der Maschinenhändler nachweist, dass seine Maschine alle vier dieser Gates besteht.
