Schwenkbiegemaschinen warten: Genauigkeit und Lebensdauer sichern
Die ersten Blechteile eines Wiederholauftrags bestehen die Prüfung. Nach der Hälfte des Produktionslaufs nimmt der Bediener eine weitere Winkelkorrektur vor,…

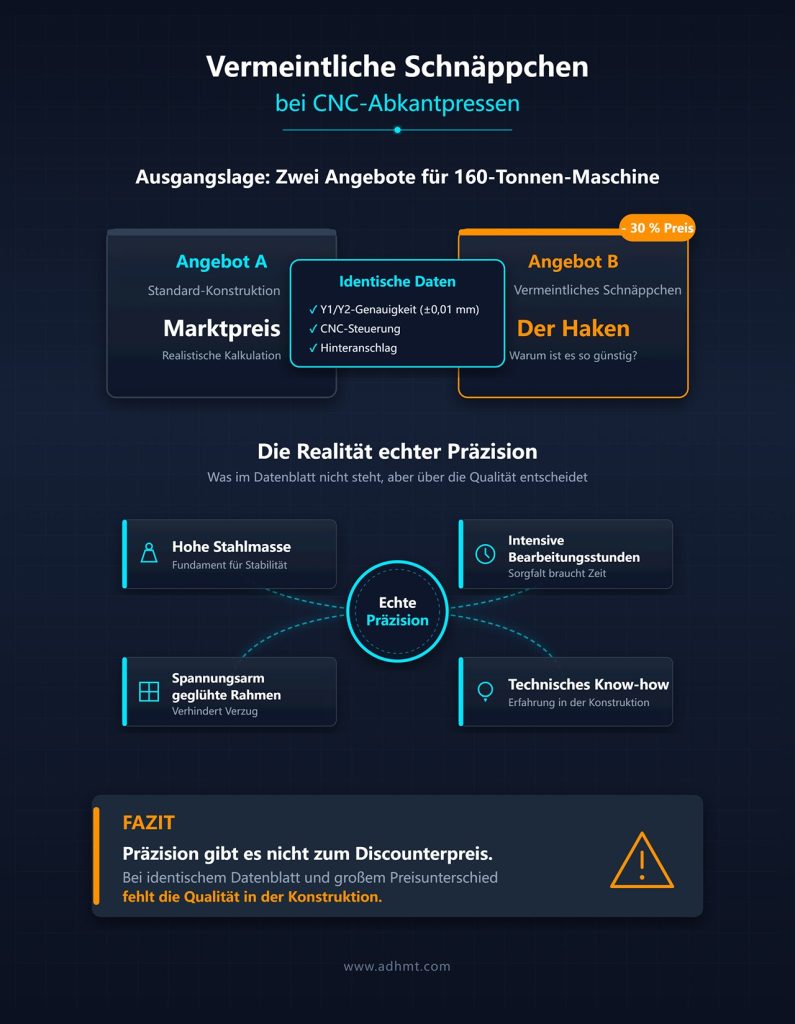

Zwei Angebote für eine 160-Tonnen-CNC-Hydraulik-Abkantpresse landen in Ihrem Postfach. Beide versprechen eine Y1/Y2-Achsengenauigkeit von ±0,01 mm. Gleiche Steuerungsmarke. Gleiche Hinteranschlag-Tiefe. Eines ist 30 % günstiger.
Sie freuen sich, ein echtes Schnäppchen entdeckt zu haben.
Mir kündigt sich eher eine Migräne an.
Denn ich habe in der Fertigungshalle gestanden, als diese Y1/Y2-Achsengenauigkeit – die synchronisierte Positionierpräzision der beiden Hydraulikzylinder – tatsächlich eingestellt wurde. Das gibt es nicht zum Discounterpreis. Dahinter stecken Stahlmasse, Bearbeitungsstunden und Ingenieure, die genau wissen, was passiert, wenn 160 Tonnen einen Rahmen verwinden, der nicht sauber spannungsarm geglüht wurde. Wenn also das Datenblatt identisch ist, der Preis aber nicht – wo ist das fehlende Geld geblieben?
Wenn Sie aktuell konkrete Modelle vergleichen – etwa eine moderne WAD Serie CNC Abkantpresse mit geschlossener Regelung oder eine klassisch aufgebaute WC67E Serie NC-Abkantpresse – sollten Sie genau diese Frage stellen: Zahlen Sie für echte Fertigungstiefe oder nur für identische Marketingbegriffe?
Beginnen wir mit der Zahl: Dreißig Prozent bei einer Maschine für 60.000 US-Dollar sind 18.000 Dollar. Das ist keine „schlanke Organisation“. Das bedeutet, dass irgendwo nicht für etwas bezahlt wird.
Wenn ein echtes Werk eine Y1/Y2-Achsengenauigkeit von ±0,01 mm anstrebt, durchläuft der Rahmen den vollständigen Prozess: Schweißen, Spannungsarmglühen, Portalfräsen, Montage der Hydraulik, elektrische Integration, Kalibrierung und Belastungstest. Acht Stufen. Lässt man eine davon aus, driftet die Toleranz beim ersten Gesenkbiegen von 10-mm-Blech. Drift bedeutet Nacharbeit. Nacharbeit bedeutet Ausschuss. Ausschuss bedeutet, dass Ihr Kunde Ihnen bei einem verspäteten Auftrag schnell 4.000 Dollar abzieht.
Wenn also zwei Datenblätter übereinstimmen, ein Angebot aber um 18.000 Dollar niedriger liegt, sehen Sie keine magische Effizienz. Sie sehen fehlende Stahlstärke, eingesparte Spannungsarmglühzyklen – oder einen Prospektverkäufer, der sich zwischen Sie und das eigentliche Werk geschoben hat, Marge abschöpft und null zusätzliche Ingenieurskompetenz einbringt.
Das Gefährliche daran? Auf dem Papier nennen sie sich alle „Direktlieferant“.
Wie schaffen es diese katalogkopierenden Zwischenhändler also, das durchzuziehen, ohne dass Sie es merken?
Stellen Sie sich einen Vertriebsmitarbeiter in einer Videokonferenz vor. Hinter ihm: eine saubere Montagehalle, eine halbfertige Abkantpresse, ein Banner mit einem Fabriknamen. Er spricht von „unserer Produktionslinie“, als gehöre ihm der Beton unter den Füßen.
Was er Ihnen nicht zeigt: Die Linie gehört drei unterschiedlichen Subunternehmern – und er besitzt keinen davon.
Ich stelle solchen Anbietern immer eine einfache Frage: „Erklären Sie mir bitte Schritt für Schritt, wie Sie nach dem Schweißen eine Y1/Y2-Achsentoleranz von ±0,01 mm erreichen.“ Ein echter Hersteller spricht dann über Spannungsarmglühzyklen, das Portalfräsen der Zylinderaufspannflächen und die abschließende Laserkalibrierung unter Last. Die Sachbearbeiter aus Handelsfirmen lenken das Gespräch stattdessen schnell wieder auf die Marke der Steuerung.
Weil sie die Zerspanung nicht kontrollieren. Das Schweißen nicht kontrollieren. Sie kontrollieren nur den Prospekt.
Diese 30 % Differenz decken häufig ihre Provision – und die günstigste Fabrik, die bereit ist, zum Zielpreis zu produzieren. Wenn nach der Installation der Stößel aus der Parallelität läuft und Sie 7.500 US-Dollar durch verschrottete Edelstahlbleche verlieren, ist der Prospektverkäufer plötzlich „nur noch Ihr Beschaffungspartner“.
Wenn also die Fassade professionell wirkt und das Datenblatt stimmig aussieht – wofür zahlen Sie tatsächlich, wenn der Preis deutlich höher liegt?
In einem Werk, das ich in Betrieb genommen habe, wurden die Zylinderaufspannflächen vor der Montage auf einer Portalfräsmaschine mit einer Ebenheit von unter 0,05 mm bearbeitet. Genau diese Ebenheit macht eine Y1/Y2-Achsentoleranz von ±0,01 mm überhaupt erst möglich, sobald die Hydrauliksysteme unter Last gegeneinander arbeiten.
Allein diese Portalfräsmaschine kostet mehr als der gesamte Betrieb mancher dieser Etiketten-Aufkleber.
Mittelständische Hersteller sagen offen, dass 60–70 % des Kernwerts einer Maschine in importierten Hydraulik-, Elektro- und Steuerungskomponenten stecken. Richtig – gute Komponenten sind wichtig. Aber Komponenten sind nur die Zutaten. Das Rezept heißt Bearbeitungsgenauigkeit und Integrationserfahrung. Reine Montagebetriebe schrauben Premiumteile auf mittelmäßige Rahmen und nennen das dann „deutsche Qualität“.
Bei einem echten Hersteller zahlen Sie 30 % mehr, weil er die kritischen Prozessschritte selbst beherrscht – Schweißfolge, Spannungsarmglühen, Präzisionsbearbeitung, Kalibrierung unter Tonnage. Diese Kontrolle reduziert Ihr Risiko von Rahmenverzug, der Sie im ersten Jahr schnell 12.000 US-Dollar an Stillstandskosten und Serviceeinsätzen kosten kann.
Wenn ein Verkäufer also damit prahlt, die Maschine sei „auf Lager und sofort versandbereit“, sollten Sie eigentlich aufatmen.
Oder etwa nicht?
CNC-Abkantpressen mit kundenspezifischer Tonnage, die eine Y1/Y2-Achsentoleranz von ±0,01 mm einhalten sollen, stehen in der Regel nicht ungenutzt im Lager und setzen Staub an. Sie sind fest eingeplant.
Und doch sehe ich Angebote wie: „160 t × 3.200 mm, sofort lieferbar.“
Fragen Sie sich, warum.
Manchmal handelt es sich tatsächlich um legitime Überproduktion. Häufiger jedoch um eine Maschine, die die Endabnahme für einen anspruchsvolleren Kunden nicht bestanden hat. Vielleicht verlor der Stößel unter Volllast die Parallelität und überschritt die zulässige Toleranz. Eine seriöse Fabrik arbeitet so etwas nach – oder verschrottet es. Ein margengetriebener Zwischenhändler hingegen verschiebt die Maschine an einen weniger technisch versierten Auslandskunden, der vor der Restzahlung keinen Lasttest durchführt.
Sie sparen sechs Wochen Lieferzeit.
Und verlieren anschließend 9.000 $ bei der Fehlersuche wegen hydraulischer Instabilität – plus zwei verärgerte Kunden, denen es egal ist, dass Ihr Lieferant dasselbe Datenblatt versprochen hat wie alle anderen.
Der gedankliche Perspektivwechsel, der jetzt einsetzen sollte, lautet: Identische Spezifikationen stehen nicht für identische Maschinen – sondern für identische Marketingsprache. Der eigentliche Vergleich ist nicht Preis gegen Preis.
Es ist Ingenieurstiefe gegen Margen-Theater.
Und wenn das stimmt: An welchen konkreten Druckpunkten können Sie ansetzen, damit schwache Schweißnähte sichtbar werden, bevor Sie die Anzahlung überweisen?
Im vergangenen Jahr bat ich einen angeblichen „Direkthersteller“, mir in einem Live-Call seine Schweißhalle zu zeigen. Die Kamera glitt an einem einzigen angehefteten Rahmen vorbei – dann fror das Bild ein. „Netzwerkproblem“, sagte er. Merkwürdig, wie das Netzwerk immer dann ausfällt, wenn man fragt, wie sie nach dem Schweißen die ±0,01 mm Toleranz der Y1/Y2-Achse absichern.

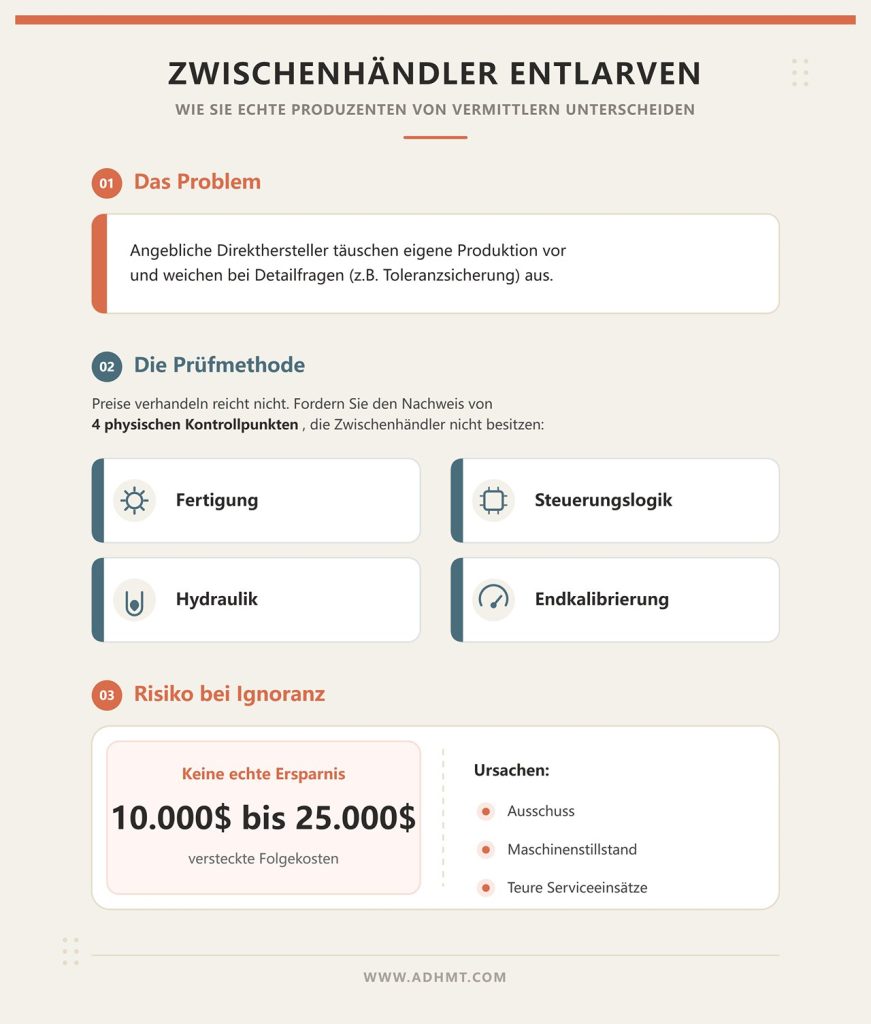

Zwischenhändler entlarven Sie nicht durch Preisverhandlungen. Sie entlarven sie, indem Sie Kontrollpunkte einfordern, die sie physisch gar nicht besitzen können. Vier Stück. Jeder einzelne zwingt den Anbieter nachzuweisen, dass er Fertigung, Steuerungslogik, Hydraulik und Endkalibrierung selbst beherrscht – oder zuzugeben, dass er lediglich Hochglanzbroschüren weiterverkauft und das Risiko anderer aufschlägt.
Übersehen Sie einen dieser Punkte, sparen Sie kein Geld. Sie leisten lediglich eine Vorauszahlung auf 10.000 bis 25.000 $ an künftigem Ausschuss, Stillstand und teuren Serviceeinsätzen vor Ort.
So setzen Sie gezielt Druck auf.
Stellen Sie sich vor einen 160-Tonnen-Rahmen – noch ohne Lack. Sie sehen massive Kehl- und Nahtschweißungen an Seitenwänden und Maschinenbett. Dieser Stahl hat sich beim Schweißen bewegt. Das tut er immer. Die einzige Frage ist, ob die Fabrik diese Verzüge beherrscht, bevor sie Zylindersitze bearbeitet, die eine Y1/Y2-Achs-Toleranz von ±0,01 mm tragen müssen.
Verlangen Sie drei Dinge: das dokumentierte Schweißfolgekonzept, das Verfahren zum Spannungsabbau und ein Foto des Rahmens auf der Portalfräsmaschine – vor der Lackierung.
Ein echter Hersteller spricht über eine kontrollierte Schweißreihenfolge zur gezielten Balance des Wärmeeintrags und über anschließendes Spannungsarmglühen im Ofen oder Vibrationsspannungsarmglühen vor der Endbearbeitung. Er zeigt Ihnen das Gestell, eingespannt auf einem Tischbohrwerk oder einer Portalfräsmaschine, wobei beide Zylinderaufnahmen in einer einzigen Aufspannung bearbeitet werden. Genau diese „eine Aufspannung“ ist entscheidend. Werden die Flächen getrennt bearbeitet, ist der Versatz konstruktiv vorprogrammiert – und die Hydraulik muss ihn dauerhaft ausgleichen.
Und die Handelsunternehmen ohne eigene Fertigung? Die lenken das Gespräch auf Markensteuerungen. Oder schicken Ihnen ein Hochglanzfoto mit frischem Lack. Denn sie besitzen weder die Schweißerei noch den Ofen – und schon gar nicht die Fräsmaschine.
Wird das Gestell extern vergeben und man kann Ihnen den Spannungsarmzyklus nicht nennen, wetten Sie darauf, dass Eigenspannungen den Stößel nicht innerhalb von sechs Monaten verziehen. Wenn es doch passiert, stehen schnell 8.000 US-Dollar für Nachbearbeitung und Transport an, um Zylinder auszubauen und neu auszurichten. Der vermeintliche 20‑%‑„Rabatt“ ist damit dahin.
Wenn die Fertigung also das Skelett ist – wer verantwortet dann das Gehirn der Maschine?
Ich bat einmal einen Lieferanten, mir die SPS‑I/O‑Liste zu seiner Delem-Steuerung zu schicken. Zunächst: Schweigen. Dann kam ein PDF – schlicht aus dem Handbuch der Steuerung kopiert. In diesem Moment wusste ich, dass dort keine einzige Zeile Ladder-Logik geschrieben wurde, um die ±0,01 mm Y1/Y2-Achsentoleranz bei der Synchronisation abzusichern.
Hier der Praxistest: Fordern Sie die angepasste SPS-Programmdatei an und lassen Sie sich per Video erklären, wie Synchronisationsfehler der Zylinder behandelt werden – nicht theoretisch, sondern anhand der tatsächlich implementierten Logik.
Ein echter Hersteller erläutert, wie die Steuerung das Feedback der Linearmaßstäbe beider Y‑Achsen ausliest, Abweichungen in Echtzeit vergleicht und Proportionalventile nachregelt, um die Parallelität innerhalb der Toleranz zu halten. Er erklärt, was passiert, wenn Grenzwerte überschritten werden: Alarmschwellen, Verzögerungsrampen, Sicherheitsverriegelungen. Diese Logik stammt von ihm. Und er steht dafür ein.
Die Aufkleber-Verkäufer sagen nur: „Delem ist sehr bekannt, sehr stabil.“ Das ist keine Integration. Das ist bloße Montage.
Warum ist das wirtschaftlich relevant? Weil eine driftende Synchronisation und ein um 0,03 mm schief laufender Stößel zu konischen Bauteilen führen. Eine Charge Edelstahlpaneele landet im Ausschuss – 6.500 US-Dollar Verlust in einer Woche. Und dann hängen Sie am Telefon und bitten den Zwischenhändler, „die Fabrik“ um Software-Support zu ersuchen.
Wenn sie die SPS-Logik weder geschrieben noch substanziell angepasst haben, kontrollieren sie nicht das Ergebnis. Sie verwalten lediglich eine Bestellung.
Doch selbst ein Werk, das Steuerungen lediglich zusammenbaut, kann sich hinter Premium-Komponenten verstecken.
Wie überprüfen Sie also das Herz des Hydrauliksystems?
Öffnen Sie den hinteren Schaltschrank und betrachten Sie den Verteilerblock (Manifold), der die Zylinder versorgt. Bei ernstzunehmenden Maschinen mit einer Y1/Y2-Achsentoleranz von ±0,01 mm besteht dieser Block nicht aus zufällig in Aluminium geschraubten Einzelventilen. Es handelt sich um einen präzise gefertigten Manifold-Block, ausgelegt für gleichmäßigen Volumenstrom und minimale Druckverzögerung zwischen beiden Seiten.
Hier liegt jedoch die Falle: Heute kann praktisch jeder „Original“- oder kompatible Hydraulikkomponenten einzeln einkaufen. Es gibt geprüfte Lieferanten, die Pumpen und Ventile separat vertreiben. Ein Händler kann also hochwertige Einzelteile auf ein mittelmäßiges Gestell schrauben – und sich Hersteller nennen.
Ihre Forderung sollte lauten: Legen Sie den Hydraulik-Schaltplan mit den konkreten Ventil-Modellnummern vor. Zeigen Sie anschließend den real verbauten Manifold-Block an der Maschine und gleichen Sie jede Komponente live vor der Kamera mit dem Plan ab.
Eine echte Fabrik erklärt Ihnen die Strategie der Druckkompensation, die Spezifikation der Proportionalventile und wie das Blockdesign die Reaktionsverzögerung zwischen Y1 und Y2 minimiert. Dort versteht man, dass ein Ungleichgewicht im Volumenstrom unmittelbar zu Parallelitätsfehlern führt.
Zwischenhändler, die lediglich Kataloge kopieren, schicken Ihnen Markenlogos und CE-Zertifikate. Keine Erläuterung der Strömungswege. Keine Diskussion der Reaktionszeiten. Denn sie haben den Block nicht konstruiert – sie haben ihn bestellt.
Ist der Block lediglich eine generische Baugruppe mit schlecht ausgelegten internen Kanälen, kämpfen Sie bei asymmetrischer Belastung mit einem Verkanten des Stößels. Die Folge: 12.000 US-Dollar für Servicetechniker und Produktionsausfälle, während Ihre Bediener beginnen, Matrizen zu unterlegen, um ein hydraulisches Problem mechanisch zu kaschieren.
Einzelkomponenten allein beweisen gar nichts.
Also erzwingen Sie den endgültigen Beweis.
Hier trennt sich die Spreu vom Weizen.
Sagen Sie klar: Montieren Sie meinen spezifizierten Werkzeugsatz, verwenden Sie 8 mm Baustahl bei 3 Metern Länge, führen Sie zehn aufeinanderfolgende Biegungen durch und zeigen Sie nach jedem Hub die Hinteranschlag-Position sowie die Y1/Y2-Achsentoleranz auf dem Controller-Bildschirm. Live. Kein geschnittenes Video.
Bei echten Maschinen bleiben die Abweichungswerte nach dem Warmlaufen des Systems über mehrere Zyklen hinweg innerhalb der Y1/Y2-Achsentoleranz von ±0,01 mm. Sie hören, wie sich die Hydraulikpumpe stabilisiert. Sie sehen, wie der Bediener die Winkelkonstanz der Teile nachmisst.
Bei den Broker-Typen treten plötzlich Kameraprobleme auf. Oder man zeigt Ihnen eine „ähnliche Maschine“. Oder man weigert sich, den Diagnosebildschirm einzublenden.
Denn ein Live-Biegetest, der sich unter identischen Bedingungen wiederholen lässt, führt alles zusammen: Rahmenstabilität, hydraulische Balance, SPS-Logik, Kalibrierung unter Last. Er ist der forensische Belastungstest für die gesamte Struktur.
Und wenn sie das nicht leisten können, bevor Sie 30 % anzahlen — also 18.000 $ bei einer Maschine für 60.000 $ — was glauben Sie, passiert, nachdem das Geld überwiesen wurde?
Jetzt haben Sie eine Methode. Vier Druckpunkte: Fertigungsqualität, Steuerungslogik, Hydraulik, Live-Performance.
Wenn Sie also reale Werksnamen auf Ihre Shortlist setzen – welche davon bestehen alle vier Prüfungen, ohne mit der Wimper zu zucken?
Ich stand um 2 Uhr morgens in einer 200-Tonnen-Fertigungshalle, drei Schichten tief im Betrieb, und habe auf dem Controller-Bildschirm beobachtet, wie die ±0,01 mm Y1/Y2-Achsentoleranz auch nach der zehnten aufeinanderfolgenden Biegung in 8-mm-Blech stabil blieb. Keine Korrekturen. Keine Ausreden. Nur Werte, die nicht drifteten.
Das ist der Maßstab.
Sie fragen nicht, wer den schönsten Katalog hat. Sie fragen, welche Werke Fertigungskontrolle, SPS-Eigenkompetenz, hydraulische Balance und Live-Biegeleistung bestehen – ohne ihr „Partnerwerk“ anzurufen. Ein einziger Aussetzer, und aus einer minimalen Abweichung werden konische Teile, Nacharbeit und bis zum zweiten Jahr 120.000 $ Verlust, wenn schleichende Parallelitätsfehler in Ihrem Gewährleistungsprotokoll auftauchen.
Wer übersteht also tatsächlich diesen Stresstest?
Betreten Sie die Produktionsstätte von Yawei, spüren Sie zuerst die Größenordnung. Reihen von 80–160-Tonnen-Maschinen, bereit für den Export. Lagerbestand direkt auf der Fläche. Eigene Bearbeitungszentren für die Rahmenfertigung. Sie können eine Maschine herausziehen, anschließen und eine ±0,01 mm Y1/Y2-Achsentoleranz demonstrieren – ohne erst nach Komponenten suchen zu müssen.
Das ist entscheidend, wenn Sie einen Live-Test an einem nahezu serienmäßigen Modell verlangen.
Doch Größe hat zwei Seiten. Wird eine Marke groß genug, tauchen Fälscher auf. Ich habe erlebt, wie Kunden Anzahlungen an „autorisierte Vertreter“ überwiesen haben und Maschinen erhielten, die korrekt aussahen, korrekt lackiert waren, deren Datenblatt stimmte – doch die Seriennummer ließ sich nirgends zurückverfolgen. Ein Betrieb verlor so 22.000 $ Anzahlung, noch bevor das erste Teil gebogen war. Ein großer Name schützt nicht vor Etikettenschwindel und Logo-Fälschern.
Und nun zu Shenchong.
Ein anderes Gefühl. Weniger Maschinen in der Halle, dafür mehr Ingenieure rund um eine einzelne 250‑Tonnen‑Presse, eingebunden in eine Roboterzelle. Ihre Stärke liegt oberhalb von 200 Tonnen und bei Automatisierungspaketen – Roboterbeladung, Tandem‑Synchronisation, kundenspezifische PLC‑Anpassungen. Wenn ich nach der Ablaufsteuerung für die Y‑Achsen‑Synchronisation und die definierten Fehlerschwellen frage, schicken sie mir kein Controller‑Handbuch weiter. Sie öffnen ihr eigenes Programm.
Im Live‑Betrieb zeigen sie, wie Proportionalventile beide Zylinder feinjustieren, um unter asymmetrischer Last eine Y1/Y2‑Achsentoleranz von ±0,01 mm zu halten. Das ist keine Montage. Das ist echte Urheberschaft.
Also, wer steht höher im Ranking?
Wenn Sie schnell 100‑Tonnen‑Maschinen in Stückzahl benötigen, reduziert Yaweis Skaleneffekt das Lieferrisiko – weniger kundenspezifische Variablen, weniger Integrationsverzögerungen. Wenn Sie hingegen eine automatisierte 250‑Tonnen‑Linie aufbauen, bei der Logik und Individualisierung erfolgsentscheidend sind, verfügt Shenchong über die tiefere Engineering‑Bank.
Tier‑one hat nichts mit Größe zu tun. Entscheidend ist, ob das Werk das Maschinenverhalten unter Last wirklich beherrscht.
Und damit kommen wir zur unbequemen Grauzone dazwischen.
Ich habe einmal ein mittelständisches Werk auditiert, das direkt mit türkischen Importen konkurrierte. Saubere Montagehalle. CE‑Unterlagen vollständig. Europäischer Controller. Auf dem Papier identische ±0,01 mm Y1/Y2‑Achsentoleranz.
Im Live‑Test hielt die kalte Maschine die Spezifikation. Nach dreißig Minuten im Zyklusbetrieb stieg die Abweichung auf einer Seite auf 0,03 mm. Der Bediener korrigierte mit Mikro‑Anpassungen. Man nannte es „normale Kalibrierung“.
Der Mechanismus dahinter: Spannungsabbau im Rahmen und Verzögerungen im hydraulischen Ansprechverhalten zeigen sich erst nach thermischer Stabilisierung. Wenn Schweiß‑ und Wärmebehandlungsprozesse nicht streng im eigenen Haus kontrolliert werden, bauen sich Restspannungen schrittweise ab. Über zwei Jahre führt dieses Wandern zu Winkelabweichungen, Unterlegen der Matrizen, Ausschuss bei Edelstahlpaneelen. Ich habe Betriebe gesehen, die 48.000 US‑Dollar verloren, bevor sie akzeptierten, dass die Presse – nicht der Bediener – die Variable war.
Die besseren Hersteller im Mittelfeld bestehen Dokumentationsprüfungen und anfängliche Leistungstests. Sie verbauen häufig solide Komponenten und verfügen über eine nachweisbare Exporthistorie. Doch im Drei‑Schicht‑Betrieb halten manche die ±0,01 mm Y1/Y2‑Achsentoleranz ohne Eingriff nicht dauerhaft.
Sind sie deshalb Schrott?
Nein.
Für Ein‑Schicht‑Fertigungsbetriebe, die Baustahl unter 160 Tonnen biegen, können sie wirtschaftlich sinnvoll sein. Der Anschaffungspreis liegt womöglich 12.000 US‑Dollar unter dem der Top‑Anbieter. Bei moderatem Jahresdurchsatz erreichen Sie unter Umständen nie den Langzeit‑Drift, der Hochvolumen‑Werke teuer zu stehen kommt.
Doch wenn Sie eine mannlose Fertigung („Lights-out“-Betrieb) oder hochpräzise Edelstahlbearbeitung planen, sind die 12.000 Dollar „Ersparnis“ kaum mehr als ein Rundungsfehler im Vergleich zu kumuliertem Ausschuss.
Und was ist mit den Maschinen, die gar nicht erst versuchen, als Tier‑One durchzugehen?
Stellen wir uns eine einfache Situation vor.
Zwei 300‑Tonnen‑Maschinen. Gleiche Nennkraft. Gleiche Steuerungsmarke. Beide versprechen ±0,01 mm Y1/Y2‑Achsgenauigkeit.
Der eine Rahmen wurde geschweißt, normalisiert, vorbearbeitet, erneut spannungsarm geglüht und anschließend auf einem großen Portal bearbeitet. Der andere wurde geschweißt, kurz gealtert und einmalig fertigbearbeitet.
Im ersten Jahr biegen beide einwandfrei.
Im dritten Jahr im Dreischichtbetrieb zeigt der weniger aufwendig behandelte Rahmen unter Volllast eine messbare Stößelverdrehung. Nichts Dramatisches. Aber genug, dass eine Seite den Winkel zuerst erreicht. Die Bediener kompensieren. Der Ausschuss steigt schleichend. Der Werkzeugverschleiß nimmt zu.
Genau an diesem subtilen Verlust an Steifigkeit trennt sich die Spreu vom Weizen. Echte Tier‑One‑Hersteller überdimensionieren ihre Rahmen und kontrollieren die Ebenheit der Bearbeitung konsequent, weil sie wissen: Dynamische Lastwechsel decken jede Abkürzung schonungslos auf.
Hohe Tonnage allein beweist gar nichts. Ein 400‑Tonnen‑Schild auf einem nachgiebigen Rahmen ist Marketing. Entscheidend ist, ob die Struktur die ±0,01 mm Y1/Y2‑Achsgenauigkeit auch dann hält, wenn sie heißgelaufen, belastet und im Dauereinsatz ist.
Und damit sind wir bei den Maschinen, die viele vorschnell abschreiben.
Ich habe sogenannte „Handelsunternehmen“ kennengelernt, die nichts weiter als Prospektverteiler sind. Keine eigene Schweißerei vorzeigbar. Keine fundierte Erklärung zur Hydraulik. Stellt man eine PLC‑Frage, wird sie drei Tage lang „an den Ingenieur“ weitergeleitet. Überweisen Sie 18.000 Dollar Anzahlung – und finanzieren damit ein Stille‑Post‑Spiel.
Ich habe jedoch auch Maschinen von unscheinbaren OEM‑Lieferanten in Betrieb genommen, die für größere Marken fertigen. Kein glänzender Exportauftritt. Kein globales Marketingteam. Doch als ich eine Live‑Biegeprobe verlangte, spannten sie mein Werkzeug ein und hielten die ±0,01 mm Y1/Y2‑Achsgenauigkeit über mehrere Zyklen hinweg – ganz ohne Drama.
Der Unterschied?
Verantwortung und Kontrolle.
Wenn der Assembler die Fertigung selbst steuert, die PLC‑Logik eigenständig entwickelt oder tiefgreifend modifiziert und dieselben vier Belastungstests live besteht, verliert das Logo an der Tür an Bedeutung. Einige der Top‑Ten‑Hersteller in China arbeiten international stark im OEM‑Modell; ihre Maschinen tragen je nach Markt unterschiedliche Marken. Wer sie pauschal ablehnt, verzichtet womöglich auf solide Ingenieurskunst.
Dennoch scheitern die meisten Billigangebote an mindestens einem Belastungspunkt – ausgelagerte Rahmenfertigung, generische Hydraulikblöcke, kopierte PLC-Programme. Jede Abkürzung ist eine künftige Rechnung: 8.000 $ für Serviceeinsätze, 15.000 $ für Ausschuss, 30.000 $ für verlorene Aufträge, wenn Bauteile außerhalb der Toleranz liegen.
Wenn also die Fassade professionell wirkt und das Datenblatt stimmt – wofür zahlen Sie tatsächlich, sobald der Preis nach oben klettert?
An diesem Punkt verschiebt sich die Diskussion von „Welche Fabrik ist die echte?“ hin zu „Was wird mich diese Maschine wirklich kosten, sobald Fracht, Compliance, Ausfallrisiken und die zeitliche Bindung meines Kapitals in die Rechnung einfließen?“
Ich habe erlebt, wie ein Käufer seinem Partner wegen eines „Direkt-ab-Werk“-Rabattes von 25.000 $ für eine 250-Tonnen-Abkantpresse begeistert abklatschte. Sechs Wochen später stand die Maschine auf einem Flat-Rack im Hafen und verursachte 480 $ Standgeld pro Tag, während der Zoll sie neu einstufte. Bis zur Freigabe hatten Frachtanpassungen, Hafengebühren und abweichende Zollsätze 38.000 $ verschlungen. Der gefeierte Rabatt war nicht nur dahin – er hatte sich ins Gegenteil verkehrt.
Und trotzdem prahlte er noch mit dem Preis pro Tonne.
Sie wissen bereits, dass das Halten einer ±0,01-mm-Y1/Y2-Achsentoleranz unter Last den Unterschied zwischen echter Ingenieurskunst und Prospekt-Theater ausmacht. Übertragen Sie diese Denkweise nun über die Werkhalle hinaus. Dieselbe Fabrik, die Spannungsarmglühen des Rahmens und Hydrauliklogik im eigenen Haus beherrscht, denkt beim Export oft drei Schritte voraus. Die Etikettierer und Logo-Wechsler tun das nicht. Sie zitieren FOB, als wäre es ein Zauberspruch – und tauchen ab, sobald Ihre Maschine wegen des falschen Containertyps oder einer fehlerhaften HS-Codierung auffällt.
China hat im vergangenen Jahr mehr Abkantpressen produziert, als der heimische Markt aufnehmen konnte. Dieses Überangebot drückt die Basispreise – klingt gut für Sie. Doch der Mechanismus dahinter ist ein anderer: Exporteure schlagen auf Auslandsofferten auf, um Margen aus dem Überhang zurückzuholen, und Zwischenhändler verdienen erneut über die Frachtposition. Der Rabatt, den Sie feiern, ist häufig nur eine umgestellte Rechnung – keine echte Ersparnis.
Wo also versickert das Geld tatsächlich?
Stellen Sie sich eine 300-Tonnen-Abkantpresse mit vier Metern Länge vor. In einer Kiste verpackt ist sie zu hoch für einen Standardcontainer. Das Handelshaus kalkuliert mit einem Open-Top-Container – wirkt zunächst plausibel. Was man Ihnen nicht zeigt: Die Transportkette läuft über drei verschiedene Subunternehmer, von denen keiner ihm gehört. Im Hafen lehnt die Reederei die Höhe nach der Endvermessung ab. Die Maschine muss auf ein Flat-Rack umgeladen werden.
Flat-Racks sind teurer als Standardcontainer und setzen Ihre Maschine Witterungseinflüssen aus – sofern sie nicht fachgerecht verpackt und verzurrt ist. Ich habe erlebt, wie unzureichende Sicherung während der Seereise Rahmen minimal verzogen hat. Das Ergebnis: Nach der Installation hatte der Stößel Mühe, die ±0,01 mm Toleranz der Y1/Y2-Achsen ohne permanente Nachregelung zu halten. Die Maschine „funktioniert“ – aber Ihre Bediener jagen monatelang den Winkeln hinterher.
Rechnen wir es durch. Das Angebot für einen Open-Top-Container lag bei 6.000 US-Dollar. Mit Flat-Rack, Sonderverzurrung und zusätzlichem Hafenhandling steigt der Betrag auf 11.500 US-Dollar. Hinzu kommen 3.000 US-Dollar für Terminal Handling und Chassis-Gebühren am Bestimmungsort – denn übergroße Fracht bewegt sich nicht wie palettierte Ware. 8.500 US-Dollar sind verschwunden, noch bevor die Maschine überhaupt Ihre Produktionshalle erreicht.
Und wenn der Lieferant den Verladeprozess nicht selbst verantwortet? Ein durch Salzeinwirkung beschädigter Schaltschrank kann schnell 4.000 US-Dollar an Ersatzteilen kosten – plus zwei Wochen Stillstand. Bei einem Betriebssatz von 150 US-Dollar pro Maschinenstunde verdampfen weitere 12.000 US-Dollar.
Wenn also allein die Wahl des Containers bereits fünfstellige Beträge verschieben kann – was passiert erst, wenn der Zoll ins Spiel kommt?
Ein Käufer schickte mir einmal seine Unterlagen, nachdem der US-Zoll einen Anti-Dumping-Zoll erhoben hatte, der seiner Meinung nach „nicht zutraf“. Sein Lieferant hatte die Maschine unter einem allgemeinen Code für Metallumformung deklariert. Der Zoll klassifizierte sie jedoch konkret als hydraulische Abkantpresse. Der Zollsatz änderte sich – und seine 180.000-Dollar-Maschine erhielt plötzlich einen Aufschlag von 25 %.
Das sind 45.000 US-Dollar.
Der Lieferant zuckte mit den Schultern. FOB bedeutet: Das Risiko geht im Verschiffungshafen auf Sie über. Das Problem gehört Ihnen.
Stellen Sie deshalb im Beschaffungsprozess eine einfache Frage: Wer hat den HS-Code gewählt – und kann er erfolgreiche Einfuhren in Ihr Land unter exakt dieser Klassifizierung nachweisen? Echte Exporteure mit relevanten Stückzahlen in Ihrem Markt wissen, welche Konfigurationen, Dokumentationssätze und Ursprünge von Komponenten eine vertiefte Prüfung vermeiden. Prospektverkäufer raten.
Es gibt noch eine zweite Ebene: Manche Länder unterscheiden zwischen vollständig montierten CNC-Maschinen und teilvormontierten Einheiten. Ein Hersteller mit echter Exportkompetenz kann bestimmte Baugruppen – rechtlich zulässig – separat versenden, um in eine günstigere Zolltarifposition zu fallen. Das erfordert enge Abstimmung zwischen Konstruktion, Verpackung und Zollagenten. Und es verlangt Verantwortung aus einer Hand.
Kann diese Strategie nicht klar und nachvollziehbar erläutert werden, sind Sie nur eine Zollprüfung von einem Margenverlust von 20–30 % entfernt. Bei einem Kaufpreis von 220.000 US-Dollar entspricht das 44.000 bis 66.000 US-Dollar – direkt aus Ihrer Bilanz.
Sie erkennen das Muster. Technische Substanz schützt Sie unter Last. Exportkompetenz schützt Sie im regulatorischen Umfeld.
Und beides ist wertlos, wenn die Maschine im dritten Jahr ausfällt.
Drittes Jahr. Dreischichtbetrieb mit Edelstahl. Der hydraulische Bombierzylinder beginnt intern zu lecken. Die Winkel laufen während der Produktion auseinander. Sie können die Toleranz von ±0,01 mm auf den Y1/Y2-Achsen über die gesamte Bettlänge nicht mehr halten, ohne permanent gegenzusteuern.
Sie rufen den Lieferanten an.
Haben Sie bei einem echten Hersteller mit zertifizierten Servicepartnern in Ihrer Region gekauft, zahlen Sie vielleicht 6.000 US-Dollar für Teile und Arbeitszeit und stehen eine Woche still. Schmerzhaft, aber beherrschbar.
Haben Sie jedoch über einen Marken-„Aufhübscher“ ohne zertifiziertes Technikernetzwerk gekauft, lehnen lokale Servicefirmen den Einsatz womöglich ab. Nicht standardisierte Dichtungen. Unbekannte Ventilblöcke. Kein Hydraulikplan auf Englisch. Also fliegen Sie einen Techniker aus dem Ausland ein – 8.000 US-Dollar für Flug und Unterkunft, 12.000 US-Dollar Servicegebühr plus 15.000 US-Dollar Produktionsausfall über zwei Wochen.
Der anfängliche „Rabatt“ von 25.000 US-Dollar verwandelt sich damit in ein Serviceereignis von 35.000 US-Dollar.
Ich habe erlebt, wie ein Einkäufer seine Einsparung beim Kauf gefeiert hat – nur um anschließend 38.000 US-Dollar durch Zölle, Hafenlagerkosten und einen ausgefallenen Bombierzylinder zu verlieren, weil kein zertifizierter Techniker die Maschine anfassen wollte. Er hat keine Abkantpresse beschafft. Er hat eine Kette von Margenverlusten finanziert.
Hier ist die unbequeme Wahrheit, Lehrling: Beschaffungsdisziplin endet nicht beim Nachweis, dass der Rahmen gerade bleibt und die Hydraulik synchron läuft. Sie reicht bis in die Frachtkonfiguration, die Zolltarifierung und die Serviceinfrastruktur hinein. Jede schwache Verbindung ist ein Belastungspunkt in Ihrer finanziellen Struktur.
Wenn also ein vermeintlicher 50%-Fabrikrabatt in Frachtmehrkosten, Zollschocks und unbetreute Ausfälle zerfließen kann – wie gestalten Sie dann Ihren Anfrageprozess so, dass diese Lecks geschlossen sind, bevor auch nur eine Anzahlung Ihr Konto verlässt?
Wenn ich ein Werk auffordere, eine Toleranz von ±0,01 mm auf den Y1/Y2-Achsen über ein 3-Meter-Bett unter voller Tonnage einzuhalten, beginne ich nicht mit dem Preis. Ich beginne mit Druck.
Ihre RFQ ist keine Einkaufsliste. Sie ist ein Belastungstest.
Bis hierhin haben Sie gesehen, wie Fehlkalkulationen bei der Fracht 8.500 US-Dollar kosten, wie ein schlampig gewählter HS-Code 45.000 US-Dollar verschlingt und wie ein schwaches Servicenetzwerk aus einem „Schnäppchen“ von 25.000 US-Dollar ein Reparaturereignis von 35.000 US-Dollar macht. Hier kommt der Wendepunkt: Die Art, wie Sie Ihre RFQ formulieren, entscheidet darüber, ob ein echter Ingenieur sie prüft – oder ob ein provisionsgetriebener Prospektverteiler Ihnen ein recyceltes PDF weiterleitet.
Und genau diese Entscheidung ist über die Lebensdauer einer einzigen Maschine hinweg mühelos 50.000 $ wert.
Eine RFQ, die Respekt einfordert, erfüllt drei Funktionen gleichzeitig. Sie definiert Ihre betriebliche Realität (Stromversorgung, Platzbedarf, Durchsatz), sie legt Ihre Risikogrenze fest (was Sie ein Ausfall pro Stunde kostet) und sie verlangt belastbare Nachweise für tatsächliche Verantwortung (Engineering, Export, Service). Sind diese drei Elemente enthalten, verschwinden die Zwischenhändler ganz von allein.
Denn sie können nicht antworten, ohne sich selbst zu entlarven.
Wie strukturieren Sie Ihre Anfrage also so, dass nur echte Hersteller aufmerksam werden?
Sie schreiben eine E-Mail: „Bitte senden Sie mir Ihre Standardpreisliste für 160T- und 300T-CNC-Abkantpressen.“
Was passiert?
Ein Vertriebsassistent schickt Ihnen eine Tabelle. Tonnage. Länge. Steuerungsoption. Lieferzeit: 30–45 Tage. Beide Anbieter versprechen eine Y1/Y2-Achsentoleranz von ±0,01 mm.
Es wirkt vergleichbar.
Doch ein echter Ingenieur kann eine Abkantpresse nicht allein anhand von Tonnage und Länge seriös kalkulieren – zumindest dann nicht, wenn er die Konstruktion tatsächlich verantwortet. Er muss wissen: Materialmix, maximale Blechdicke bei welcher V-Matrizenbreite, Einschaltdauer pro Schicht, Stabilität der eingehenden Stromversorgung, Bodentraglast, angestrebte Winkelwiederholgenauigkeit. Ohne diese Angaben ist jeder Preis nichts weiter als eine mit Sicherheitsaufschlag versehene Schätzung.
Prospekt-Weiterleiter lieben Anfragen nach einer „Standardpreisliste“, weil sie nicht nachdenken müssen. Sie leiten einfach weiter, was ohnehin schon vorliegt.
Hier kommt der Lackmustest: Ergänzen Sie Ihre RFQ um drei Zeilen:
Und dann beobachten Sie, wer plötzlich verstummt.
Die Logo-Polierer weichen der Spannungsfrage aus, weil sie Ihre Schaltschrankkonfiguration nicht kennen. Sie nennen ungefähre Gewichte, weil sie nie eine Verpackung oder Verladung selbst verantwortet haben. Bei der Zolltarifierung werden sie vage, weil sie nie eine Sendung in eigener Verantwortung abgewickelt haben.
Was er Ihnen nicht zeigt: Die Produktionslinie gehört in Wahrheit drei verschiedenen Subunternehmern – und er kontrolliert keinen davon.
Ein echter Hersteller antwortet präzise und ohne Ausflüchte, denn das sind interne Fakten.
Wenn also eine „Standardpreisliste“ Amateure entlarvt – was tritt an ihre Stelle?
Hören Sie auf, Angebote zu vergleichen. Beginnen Sie, Ausfallrisiken zu kalkulieren.
Schreiben Sie in Ihre RFQ: „Stillstand in meinem Betrieb kostet 180 $ pro Maschinenstunde. Eine Winkelabweichung von mehr als ±0,5 Grad über 2 Meter führt zu Ausschuss im Wert von $X pro Charge. Bestätigen Sie, wie Ihr Bombiersystem unter durchgehendem Drei-Schicht-Betrieb eine Y1/Y2-Achsentoleranz von ±0,01 mm einhält, und legen Sie die Dokumentation Ihrer internen Tests zur Durchbiegungskompensation vor.“
Damit haben Sie die Gesprächsgrundlage verändert.
Tier‑1‑Fabriken mit echter automatischer Bombierung und eigenen Durchbiegungsalgorithmen erläutern ihre Keilkurven‑Abbildung, ihr Kalibrierprotokoll und ob die Kompensationstabellen im eigenen Haus erstellt oder vom Steuerungshersteller geliefert werden. Sie können darlegen, wie sie die lastabhängige Parallelität des Stößels verifizieren.
Die Etikettenschwindler antworten: „Das System kompensiert automatisch.“
Dieser eine Satz ist künftig etwa 22.000 $ an Ausschuss und Serviceeinsätzen wert.
Denn wenn sie die Kompensationslogik nicht selbst beherrschen, können sie sie im dritten Jahr nicht beheben, wenn Ihre Winkel abdriften. Dann tun Sie es. Für 180 $ pro Stunde.
Sie verlangen keinen Beweis für Perfektion. Sie verlangen Transparenz darüber, wo das Risiko sitzt – und wer es beherrscht.
Und wenn Sie sehen, wie auf quantifizierte Risiken reagiert wird, wird die nächste Frage unangenehm.
Ergänzen Sie Ihre RFQ um Folgendes: „Bitte legen Sie ein Organigramm mit interner Konstruktion/Engineering, Export-Compliance und After-Sales-Service-Struktur vor. Bestätigen Sie zudem Ihre Ersatzteil-Strategie für einen Fünfjahreshorizont in meiner Region.“
Kurz. Präzise.
Eine echte Fabrik antwortet mit Namen, Abteilungen und klaren Prozessabläufen. Engineering speist die Produktion. Die Produktion speist die Qualitätssicherung. Die QS zeichnet die Exportdokumente ab. Der Service meldet zurück an das Engineering. Ein geschlossener Kreislauf.
Zwischenhändler schicken einen Katalog.
Erinnern Sie sich an den Werkstattinhaber, der 38.000 $ durch Zölle, Hafenlagerkosten und nicht unterstützte Reparaturen verlor? Das lag nicht an einem schwachen Rahmen. Es geschah, weil sich über die Rechnung hinaus niemand für das Gesamtsystem verantwortlich fühlte.
Wenn Sie konkrete technische Daten, Konfigurationsoptionen oder detaillierte Spezifikationen prüfen möchten, laden Sie die offizielle Produktbroschüre herunter und vergleichen Sie diese mit den Aussagen Ihres Anbieters – Abweichungen werden schneller sichtbar, als Sie denken.
Wenn also die Fassade professionell wirkt und das Datenblatt passt – wofür zahlen Sie tatsächlich, wenn der Preis steigt?
Sie zahlen für integrierte Kontrolle über die Risikoschnittstellen: Engineering‑Tiefe, Exportkompetenz, Serviceinfrastruktur. Nicht für Hochglanz.
Die unbequeme Wahrheit lautet: Die besten Fabriken jagen keinen vagen RFQs hinterher. Sie priorisieren Käufer, die ihre Sprache sprechen – Lastfälle, Leistungsdaten, Zolltarifnummern, Stillstandskosten. Liest sich Ihre RFQ wie ein internes Engineering‑Briefing statt wie eine Einkaufsanfrage, umgeht sie den Vertriebsfilter und landet direkt auf dem Tisch der Technik.
So vermeiden Sie böse Überraschungen bei den Frachtkosten, noch bevor überhaupt über den Containertyp gesprochen wird.
So verhindern Sie Zoll- und Tarifschocks, bevor eine Anzahlung Ihr Konto verlässt.
So stellen Sie sicher, dass auch im dritten Jahr noch jemand ans Telefon geht.
Risiken verschwinden nicht, weil Sie härter verhandeln.
Sie verschwinden, wenn Sie eine RFQ formulieren, die nur eine echte Fabrik beantworten kann – ohne sich in Ausflüchte oder Halbwahrheiten zu flüchten.
Wenn Sie diesen Prüfprozess konsequent anwenden und einen Hersteller suchen, der diese Transparenz aktiv unterstützt, nehmen Sie direkt Kontakt auf und fordern Sie einen dokumentierten Live-Biegetest unter Ihren realen Produktionsbedingungen an.
Und jetzt fragen Sie sich: Wenn Ihre aktuelle Anfrage auf dem Schreibtisch Ihres eigenen Engineering-Leiters landen würde – würde er sie respektieren oder nur die Augen verdrehen?
