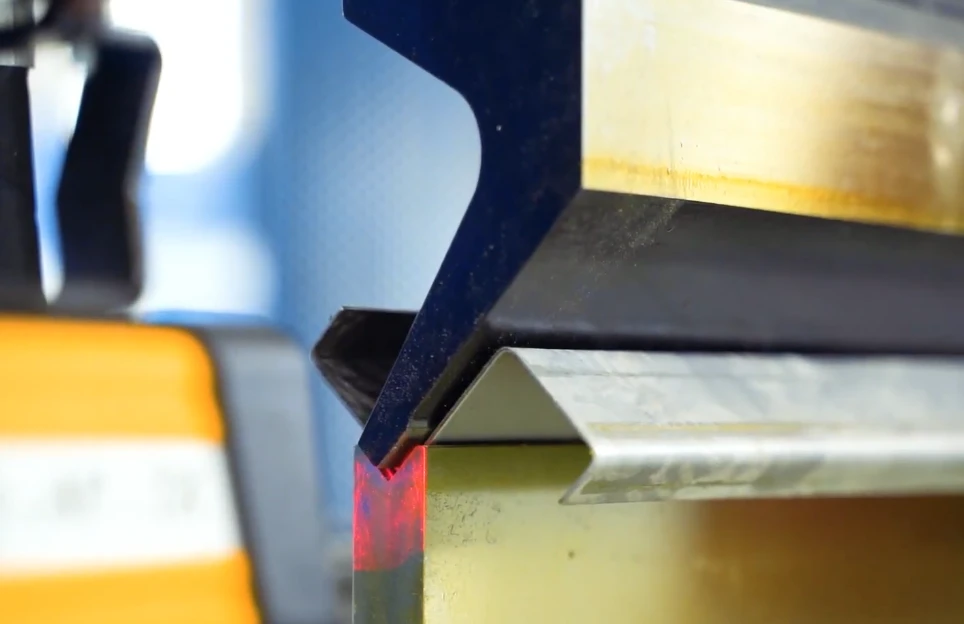

Stempel und Matrize sind möglicherweise bereits eingespannt, doch die Abkantpresse produziert noch nicht. Die Werkzeuge müssen weiterhin korrekt eingesetzt und zentriert, das Programm geprüft, das Material bereitgestellt, eine Testbiegung vermessen und gegebenenfalls der Winkel korrigiert werden.
Ein Lieferant kann eine Klemmung als schnell bezeichnen. Die Produktion profitiert jedoch nur, wenn das nächste Gutteil früher aus der Maschine kommt.
Schnellwechselwerkzeuge können erhebliche Vorteile bringen, insbesondere in der variantenreichen Fertigung. Die Investition lohnt sich jedoch nur, wenn die Werkzeugklemmung einen tatsächlichen Engpass darstellt, das gesamte System aus Maschine, Klemmung und Werkzeug kompatibel ist und die eingesparte Zeit in produktive Kapazität umgewandelt wird.
Bevor Preise für Klemmungen eingeholt werden, sollten mehrere tatsächliche Werkzeugwechsel dokumentiert werden. Videoaufnahmen sind hilfreich, da Laufwege, Suchzeiten, Wartezeiten und wiederholte Prüfungen häufig vergessen werden, wenn Bediener die Rüstzeit später schätzen. Dabei geht es nicht darum, den Bediener zu beurteilen, sondern festzustellen, an welchen Stellen die Maschine keinen Ertrag erwirtschaftet.
Die Zeitmessung beginnt, sobald das letzte Gutteil des aktuellen Auftrags fertiggestellt ist. Sie endet erst, wenn das erste Gutteil des nächsten Auftrags die Prüfung bestanden hat und die Produktion fortgesetzt werden kann.
Dieses Zeitintervall vom letzten Gutteil bis zum ersten Gutteil umfasst:
Beginnen Sie die Zeitmessung nicht erst, wenn jemand die Klemmung berührt. Diese enge Messdefinition setzt die Ursache bereits voraus, bevor die Untersuchung beginnt. Eine Abkantpresse nimmt die produktive Arbeit erst wieder auf, wenn ein konformes Teil den Arbeitsbereich verlässt.
Erfassen Sie Zeitstempel und dokumentieren Sie Auftrag, Maschine, Bediener, Material, Werkzeugkonfiguration, Anzahl der Segmente sowie den Grund für jede Verzögerung. Andernfalls könnte eine lange Rüstzeit, die durch eine fehlende Zeichnung oder nicht verfügbares Material verursacht wurde, fälschlich einer langsamen Werkzeugrüstung zugeschrieben werden.
Unterteilen Sie den Werkzeugwechsel in Werkzeugausbau, Werkzeugbestückung und -klemmung, Ausrichtung und Einsetzen, Unterlegen und Korrigieren, Programmierung, Materialhandhabung, Prüfung und sonstige Verzögerungen.
Erfassen Sie die Ausrichtung getrennt von der Klemmung. Eine Klemmung kann sich innerhalb von Sekunden schließen, während Unsicherheit über den korrekten Sitz oder die Zentrierung eine wesentlich längere Prüfschleife verursacht. Schnellwechselkomponenten können eine ungeeignete Werkzeugauswahl, verschmutzte Kontaktflächen, Testbiegungen oder unklare Abnahmekriterien nicht automatisch beseitigen.
Vergleichen Sie mehrere Werkzeugwechsel unter ähnlichen Bedingungen. Gruppieren Sie diese nach kurzen oder langen Werkzeugen, einteiligen oder segmentierten Einrichtungen, wiederkehrenden oder unbekannten Aufträgen, Maschine, Bediener und Teilefamilie.
Wenn Klemmung und Montageausrichtung bei vergleichbaren Aufträgen wiederholt den größten Zeitanteil ausmachen, bietet sich für Schnellwechselwerkzeuge ein plausibler Ansatzpunkt. Wenn die Verzögerung hingegen zwischen Lagerung, Programmierung, Material und Prüfung wechselt, liegt in der Werkstatt eher ein Ablaufproblem als ein Klemmproblem vor.
Für manche Rüstarbeiten muss die Abkantpresse stillstehen. Der Ausbau der montierten Werkzeuge und das Einsetzen der Ersatzwerkzeuge sind üblicherweise interne Tätigkeiten. Andere Arbeiten können erledigt werden, während die Maschine noch produziert.
Zur externen Rüstzeit können gehören:
Nachdem diese Elemente bereitgestellt wurden, messen Sie die Umrüstzeit erneut. Zeit, die durch die Vorbereitung eingespart wurde, sollte nicht den neuen Spannvorrichtungen zugerechnet werden. Was verbleibt, ist der tatsächliche kritische Pfad und das realistische Potenzial für Schnellwechselwerkzeuge.
Betrachten Sie eine 18-minütige Umrüstung. Eine Minute entfällt auf das Lösen der alten Werkzeuge, vier Minuten auf das seitliche Herausschieben der Werkzeuge, drei Minuten auf deren Einsetzen und Ausrichten und zehn Minuten auf Programmierung, Materialhandhabung, Probebiegen und Prüfen.
Wenn ein neues System die ersten acht Minuten auf zwei reduziert, beträgt die nachvollziehbare Einsparung sechs Minuten – nicht 16 Minuten und auch nicht die vollen 18 Minuten.
Für jede wiederkehrende Rüstfamilie:
Erwartete Einsparung pro Umrüstung = aktueller Zeitaufwand für vermeidbare Aufgaben − Zeitaufwand mit dem vorgeschlagenen System
Multiplizieren Sie das Ergebnis nur mit der Anzahl der Umrüstungen, bei denen das System eingesetzt werden kann. Schließen Sie inkompatible Werkzeuge, ungewöhnliche Handhabungsvorgänge und Methoden aus, die durch die neuen Klemmen nicht verändert werden.
Manuelle Schnellklemmen nutzen einen Hebel-, Nocken- oder Schraubmechanismus. Sie können wiederholte Arbeiten mit dem Schraubenschlüssel vermeiden und zugleich die direkte Kontrolle durch den Bediener beibehalten, auch wenn jeder Halterabschnitt weiterhin eine separate Betätigung erfordern kann.
Hydraulische Klemmen arbeiten mit unter Druck stehender Flüssigkeit, pneumatische Systeme hingegen mit Druckluft. Mit einem einzigen Befehl können mehrere Positionen gelöst oder gesichert werden. Dies reduziert wiederholte manuelle Betätigungen und sorgt für eine gleichmäßigere Klemmkraft.
Kein System holt den richtigen Stempel, reinigt die Kontaktflächen oder bestätigt die Segmentanordnung. Die beste Wahl ist nicht automatisch die am stärksten automatisierte Option. Es ist das System, das bei den wiederholt ausgeführten Aufträgen den größten Anteil der gemessenen Arbeit eliminiert.
Eine selbstpositionierende Geometrie kann ein Stempelsegment beim Schließen des Halters an definierte Referenzflächen ziehen. Dadurch werden das Anheben, Klopfen, Zentrieren und Positionieren mit niedrigem Druck sowie wiederholte Sichtprüfungen reduziert.
Die Selbstpositionierung betrifft jedoch die Montageausrichtung, nicht die Prozessausrichtung. Sie bestätigt weder die Auswahl des richtigen Stempels und der richtigen Matrize noch die Werkzeugausrichtung, die Position des Hinteranschlags, das Programm oder die Biegelinie. Schmutz, Beschädigungen, verschlissene Kontaktflächen und eine falsche Segmentierung können die Wiederholgenauigkeit weiterhin beeinträchtigen.
Die Frontbeladung kann das langsame, umständliche seitliche Einschieben vermeiden, das bei langen Werkzeugen oder mehreren Segmenten erforderlich ist. Bediener können kompatible Werkzeuge nahe ihrer endgültigen Position einsetzen, und bereitgestellte Segmente lassen sich in der Reihenfolge ihrer Montage anordnen.
Der Vorteil ist an bestimmte Bedingungen geknüpft. Kurze, leichte Werkzeuge lassen sich bei ungehindertem Zugang von der Seite möglicherweise bereits schnell einsetzen. Schwere Werkzeuge können weiterhin Wagen, Hebehilfen oder eine andere zugelassene Handhabungsmethode erfordern. Berücksichtigen Sie Einsparungen durch die Frontbeladung nur bei Aufträgen, bei denen das seitliche Einschieben derzeit erheblich Zeit beansprucht.
Schnelleres Spannen macht Bombierungsanpassungen, Biegeberechnungen, die Berücksichtigung von Materialschwankungen, Probebiegungen oder die Erstteilprüfung nicht überflüssig.
Die Bombierung gleicht die Durchbiegung von Maschine und Werkzeug über die Biegelänge aus. Biegeprogramme hängen weiterhin von Materialdicke und -eigenschaften, Biegeverfahren, Werkzeugabmessungen, Zielwinkel, Biegeverkürzung und den Positionen des Hinteranschlags ab.
Gespeicherte Programme und zuverlässige Einrichtblätter können diesen Arbeitsaufwand verringern, doch die Spannvorrichtung übernimmt diese Aufgaben nicht. Das tatsächliche Material kann sich zudem anders verhalten, als es die Nenndaten erwarten lassen. Eine reproduzierbare Positionierung kann Schwankungen reduzieren, aber nicht nachweisen, dass der fertige Winkel, das Schenkelmaß, die Ausrichtung und das gesamte Werkstück die Anforderungen erfüllen.
Eine Schnellspannung kann inkompatible oder verschlissene Komponenten nicht kompatibel machen. Vor der Auswahl eines Systems sind repräsentative Rüstvorgänge an der tatsächlichen Abkantpresse zu testen und die Schnittstellenkompatibilität, der weitere Umgang mit Bestandswerkzeugen, Kapazität und Freiraum, der Maschinenzustand sowie das Sicherheitsverhalten zu dokumentieren.
Erfassen Sie bei jedem Versuch die Zeit bis zum ersten abgenommenen Teil. Eine nicht bestandene Prüfung kann eine andere Spannvorrichtung, einen zugelassenen Adapter, Ersatzwerkzeuge, Maschinenreparaturen oder die Ablehnung des Projekts erforderlich machen.
Werkzeuge im amerikanischen Stil, europäischen Stil, nach New Standard sowie proprietäre Werkzeuge verwenden unterschiedliche Aufnahme- und Referenzgeometrien. Bezeichnungen wie „europäisch“ oder „Standard“ sind für eine Bestellung nicht präzise genug.
Erfassen Sie jede Abkantpresse nach Modell, Schnittstellen an Stößel und Tisch, vorhandenen Haltern, Spannverfahren, Werkzeugprofil und -höhe, Bombierungseinrichtung sowie den erforderlichen hydraulischen, pneumatischen, elektrischen oder steuerungstechnischen Anschlüssen.
Für den technischen Abgleich bietet sich die Produktbroschüre von ADH Machine Tool als nächster Schritt an. Sie enthält konkrete Unterlagen zu CNC-basierten Lösungen für das Biegen und weitere Bereiche der Blechbearbeitung.
Lassen Sie sich die vollständige Konfiguration vom Maschinenhersteller und vom Lieferanten der Spannvorrichtung schriftlich freigeben. Qualifizieren Sie jede Abkantpresse separat; ähnliche Marken oder Tonnageangaben belegen keine identischen Schnittstellen. Als CNC-basierte Option für Biege- und Automatisierungsanwendungen sollten die CNC-Abkantpressen von ADH Machine Tool anhand derselben Schnittstellen-, Anschluss- und Werkzeugkriterien geprüft werden.
Klassifizieren Sie Bestandswerkzeuge als direkt passend, mit zugelassenem Adapter passend, auszutauschen oder auszumustern beziehungsweise nur eingeschränkt zu verwenden. Adapter können eine Investition erhalten, fügen jedoch Kontaktflächen hinzu und können die Schließhöhe, Mittellinienposition, Steifigkeit, Handhabung, den Werkstückfreiraum und die verfügbare Öffnung verändern. Außerdem können sie verhindern, dass Frontbeladung oder Selbstzentrierung wie vorgesehen funktionieren.
Testen Sie repräsentative Werkzeuge aus jeder Kategorie. Bauen Sie sie ein, aus und erneut ein und fertigen Sie geprüfte Teile. Dokumentieren Sie alle weiterhin erforderlichen Klopf-, Unterleg-, Zentrier- und visuellen Ausrichtarbeiten. Berücksichtigen Sie Adapter, Ersatzwerkzeuge, Kennzeichnung, Lagerung, Handhabungsgeräte und die Ausfallzeit für die Umrüstung in den Projektkosten.
Erproben Sie das vorgeschlagene System mit realen Produktfamilien: langen und kurzen Segmenten, gemischten Anordnungen, schweren Werkzeugen, engen Öffnungen, tiefen Kästen, Rückkantungen, versetzten Werkzeugen sowie Rüstkonfigurationen in der Nähe von Stößel oder Maschinenrahmen. Für solche anspruchsvollen Biegeanwendungen ist die große CNC-Abkantpresse von ADH Machine Tool eine prüfenswerte Maschinenbasis, deren Rahmen- und Stößelfestigkeit sowie Steifigkeit bereits bei der Konstruktion per Finite-Elemente-Analyse verifiziert werden.
Prüfen Sie sowohl den Freiraum beim Biegen als auch die Wege zum Einsetzen und Entfernen. Ein Teil kann während des Hubs ausreichend Freiraum haben, danach jedoch den sicheren Ausbau des Werkzeugs verhindern.
Die Baugruppe wird durch ihre schwächste zugelassene Komponente begrenzt: Maschine, Klemmung, Adapter, Stempel, Matrize, Matrizenhalter oder Bombiersystem. Überprüfen Sie die zulässigen Belastungen, insbesondere bei konzentrierten Lasten und kurzen Segmenten.
Prüfen Sie Stößel, Maschinenbett, Halter und Referenzflächen auf Schmutz, Grate, Korrosion, Dellen, Riefen, Lockerheit, Verschleiß oder verformte Bereiche. Eine schnellere Klemmung kann dazu führen, dass eine uneinheitliche Rüstkonfiguration lediglich früher fixiert wird.
Weisen Sie die Wiederholgenauigkeit nach, indem Sie eine repräsentative Rüstkonfiguration installieren, ein Teil fertigen und prüfen, die Werkzeuge ausbauen und den Vorgang an relevanten Positionen entlang der Abkantpresse wiederholen. Berücksichtigen Sie alle erforderlichen Reparaturen, Ausrichtungen, Halterwechsel oder Wartungsarbeiten am Bombiersystem bei den Investitionskosten.
Lassen Sie sich bei hydraulischen oder pneumatischen Systemen das Verhalten bei regulären Stopps, Not-Halten, Stromausfall, Druckverlust, Steuerungsfehlern, Wartungsarbeiten und manueller Entriegelung dokumentieren. „Ausfallsicher“ muss einen definierten sicheren Zustand beschreiben und darf keine bloße Werbeaussage sein.
Prüfen Sie, wie schwere und lange Werkzeuge, kurze Segmente und Adapter beim Öffnen der Klemmung abgestützt werden. Legen Sie bei Bedarf Wagen, Hebehilfen, Stützarme, Anschläge oder zusätzliches Personal fest.
Das Verfahren muss außerdem zwischen einem normalen Werkzeugwechsel und Arbeiten unterscheiden, die eine formelle Freischaltung und Sicherung erfordern. Dabei müssen gespeicherte hydraulische, pneumatische, elektrische, gravitative und mechanische Energien berücksichtigt werden. Rechnen Sie eine unsichere Abkürzung niemals als Zeitersparnis an.
Beginnen Sie mit wiederkehrenden Stempel-Matrizen-Familien, anstatt alle Werkzeuge auf einmal umzustellen. Häufige, stabile Aufträge geben den Bedienern genügend Wiederholungsmöglichkeiten, um das Verfahren zu etablieren, und liefern ausreichend Daten zur Messung des Ergebnisses.
Kennzeichnen Sie Werkzeuge und Segmente mit aussagekräftigen Angaben wie Teilenummer, Länge, Winkel, Radius, Arbeitshöhe und maximal zulässiger Belastung. Vergeben Sie feste Codes für Lagerorte und führen Sie diese auf den Rüstblättern auf. Trennen Sie freigegebene Werkzeuge von solchen, die noch geprüft oder repariert werden müssen.
Geben Sie bei segmentierten Rüstungen die benötigten Teile, ihre Reihenfolge, die gesamte Arbeitslänge, Position, Ausrichtung und erforderliche Zwischenräume an. Fotos können hilfreich sein, sollten Werkzeugnummern und Abmessungen jedoch ergänzen und nicht ersetzen.
Prüfen Sie vor dem Anhalten der Produktion anhand einer Bereitschaftskontrolle, ob:
Befolgen Sie anschließend eine wiederholbare Abfolge: lösen, abstützen, laden, einsetzen, spannen, prüfen und testen. Die Prüfung sollte Werkzeugidentität, Reihenfolge, Position, korrekten Sitz, Spannanzeige, Arbeitslänge, Ausrichtung, Freiräume, Programmrevision, Hinteranschlag, Auflagen, Bombierung und Belastungsgrenzen umfassen.
Gespeicherte Biegedaten können wiederholte Berechnungen und Eingaben reduzieren, doch physische Kontrollen bleiben unverzichtbar. Verwalten Sie Programme nach Auftrag, Zeichnungsrevision, Material, Maschine, Werkzeugfamilie und Programmrevision. Speichern Sie Korrekturen ausschließlich über den Revisionsprozess des Betriebs.
Schulen Sie Bediener auf Grundlage der beobachteten Leistung und nicht allein anhand ihrer Anwesenheit. Jeder Bediener sollte den vollständigen Ablauf für Rüsten, Prüfen, Testen, Inspizieren und Reagieren auf Abweichungen demonstrieren. Warten Sie Bezugsflächen, Befestigungselemente, Schläuche, Dichtungen, Steuerungen, Anzeigen, Filter, Schmierstellen und Betriebsdruck gemäß den Anweisungen des Herstellers.
Angenommen, 750 jährliche Umrüstvorgänge sind mit dem vorgeschlagenen System kompatibel, und kontrollierte Versuche zeigen eine Verkürzung um acht Minuten bis zum ersten akzeptierten Teil. Die insgesamt zurückgewonnene Zeit beträgt 6.000 Minuten beziehungsweise 100 Stunden:
Jährlich insgesamt zurückgewonnene Stunden = kompatible jährliche Umrüstvorgänge × tatsächlich eingesparte Minuten ÷ 60
Verwenden Sie keinen beworbenen Prozentsatz, sofern der Betrieb diesen nicht unter normalen Produktionsbedingungen reproduzieren kann. Berechnen Sie die Ergebnisse nach Rüstfamilie, damit die höchste nachgewiesene Einsparung nicht auf Aufträge übertragen wird, bei denen sie sich nicht wiederholen lässt.
Ermitteln Sie anschließend, wie viele der zurückgewonnenen Stunden tatsächlich einen Wert schaffen. Wenn Aufträge, Material, Arbeitskräfte, Prüfung und nachgelagerte Kapazitäten nur für 60 der 100 Stunden verfügbar sind, hat der Betrieb 60 potenziell produktive Stunden gewonnen und 40 Stunden Wartezeit lediglich verlagert.
Bewerten Sie die nutzbaren Stunden anhand des tatsächlichen Ergebnisses:
Setzen Sie keinen Durchsatzwert an, wenn die Abkantpresse lediglich früher auf einen Materialmangel, eine Prüfwarteschlange, eine Planungslücke oder einen nachgelagerten Engpass trifft. Zählen Sie dieselbe Stunde niemals sowohl als zusätzliche Produktion als auch als entfallene Überstunde.
Die Gesamtkosten müssen gegebenenfalls Spannvorrichtungen und Steuerungen, Montageteile, Adapter, Ersatzwerkzeuge, Installation, Produktionsausfälle, Versorgungsanschlüsse, Gestelle, Wagen, Kennzeichnungen, die Erstellung von Rüstblättern, die Programmbereinigung, Schulungen, Ersatzteile, Wartung und Finanzierungskosten umfassen.
Einmalige und jährliche Kosten sind getrennt zu erfassen:
Einfache Amortisationsdauer = gesamte einmalige Umrüstungskosten ÷ jährlicher Nettonutzen
Jährlicher Nettonutzen = messbarer jährlicher betrieblicher Nutzen − zusätzliche jährlich wiederkehrende Kosten
Wiederkehrende Aufträge mit hoher Variantenvielfalt liefern in der Regel die überzeugendste Grundlage, da sich die Einsparungen häufig wiederholen. Lange Produktionsläufe verwässern die Rüstvorteile. Bei einmaligen Aufträgen können Unsicherheiten bei Programmierung und Konstruktion ausschlaggebend sein. Bei spezialisierten Umformprozessen können Handhabung, Ausrichtung, Freiraum und Prüfung wichtiger sein als die Spanngeschwindigkeit.
Eine Prüfung des Mindestvolumens hilft, übermäßig optimistische Investitionen zu vermeiden:
Mindestanzahl jährlicher Umrüstungen = (Umrüstungskosten ÷ angestrebte Amortisationsdauer in Jahren + jährlich wiederkehrende Kosten) ÷ je Umrüstung geschaffener Wert
Wenn das realistisch kompatible Volumen unter dem Schwellenwert liegt, kann diszipliniert eingesetztes manuelles Werkzeug die bessere Investition sein – unterstützt durch eine organisierte Lagerung, externe Bereitstellung, klare Rüstblätter, saubere Referenzflächen und eine konsequente Überprüfung.
Vor einer vollständigen Einführung sollte eine repräsentative, mechanisch einwandfreie Abkantpresse mit einer wiederkehrenden Auftragsfamilie getestet werden, bei der bekannte Verzögerungen beim Spannen oder Montieren auftreten. Dabei sind die Bediener, Werkzeugkombinationen, Materialbedingungen und Planungsmuster einzubeziehen, die nach der Umrüstung zu erwarten sind.
Die Abnahmekriterien sind im Voraus festzulegen. Die Ausgangsdaten müssen anhand derselben Zeitmessgrenzen und Qualitätsregeln erfasst werden, die auch nach der Installation gelten. Ein einziger einfacher Rüstvorgang durch einen erfahrenen Bediener ist keine belastbare Ausgangsbasis.
Zu erfassen sind:
Vergleichen Sie den Pilotversuch mit der ursprünglichen Engpassanalyse, nicht mit der Spannzykluszeit des Lieferanten. Die prognostizierten Werkzeugwechselschritte sollten sich durchgängig verringern, und die Gesamtzeit bis zum ersten Gutteil sollte sich ausreichend verbessern, um die Wirtschaftlichkeitsrechnung zu stützen.
Weiten Sie die Einführung nur aus, wenn Kompatibilität und Haltekraft zuverlässig sind, die Qualität sich nicht verschlechtert, die Sicherheit erhalten bleibt oder verbessert wird, die Verfügbarkeit akzeptabel ist und die eingesparte Zeit zu nutzbarer Kapazität mit messbarem Wert wird.
Wenn sich die Verzögerung auf die Programmierung, Bereitstellung, Prüfung oder den nachgelagerten Materialfluss verlagert, verbessern Sie dieses Glied und testen Sie erneut. Lässt sich der verbleibende Engpass nicht wirtschaftlich beseitigen, begrenzen Sie den Kaufumfang oder lehnen Sie den Kauf ab.
Die richtige Kaufeinheit ist nicht eine Spannvorrichtung, die bei einem Stoppuhrtest gewinnt. Entscheidend ist ein kürzerer, sichererer und wiederholbarer Weg vom letzten Gutteil eines Auftrags zum ersten Gutteil des nächsten.
