Die ersten Blechteile eines Wiederholauftrags bestehen die Prüfung. Nach der Hälfte des Produktionslaufs nimmt der Bediener eine weitere Winkelkorrektur vor, stellt fest, dass die Klemmung langsamer reagiert, und schickt mehrere Teile zur Nacharbeit. Die Anzeige bleibt grün, alle Achsen bewegen sich und es erscheint kein Fehlercode.

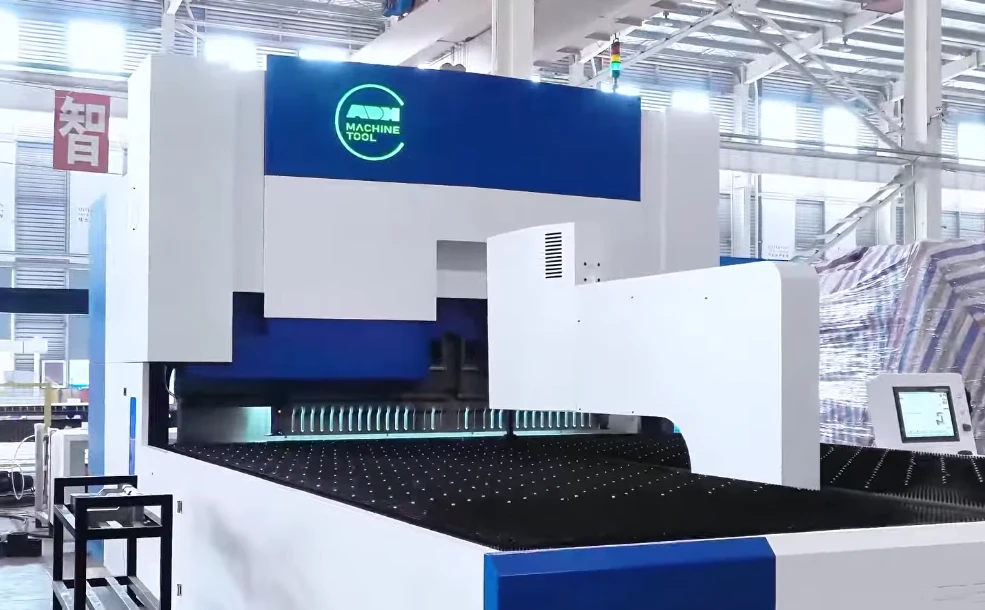

Die Schwenkbiegemaschine ist weiterhin betriebsbereit, befindet sich aber möglicherweise nicht mehr in einwandfreiem Zustand. Dies ist die kritische Phase, in der Softwarekompensation und die Erfahrung des Bedieners den physischen Verschleiß in den üblichen Produktionsberichten verbergen können.
Eine trockene Führung kann sich weiterhin bewegen. Ein verschlissener Antrieb kann seine Sollposition noch erreichen, nachdem er bei der Richtungsumkehr das Umkehrspiel durchlaufen hat. Ein ermüdetes Werkzeug kann weiterhin Teile formen, während sein beschädigter Radius die Biegung verändert. Korrekturen können die Ausgabe vorübergehend wiederherstellen, beseitigen jedoch weder die mechanische Ursache noch verhindern sie, dass die Maschine ihre verbleibende Lebensdauer aufzehrt.
Eine wirksame Wartung muss daher zwei Fähigkeiten schützen: den programmierten Zyklus vollständig auszuführen und die vorgegebene Geometrie wiederholt zu erzeugen, ohne ungewöhnliche Korrekturen, Kräfte, Geräusche, Wärmeentwicklung, Vibrationen, Verzögerungen oder Ausschuss. Bewegung weist die Betriebsfähigkeit nach. Eine stabile Ausgabe weist den Zustand nach.
„Betriebsbereit“ bedeutet normalerweise, dass die Steuerung initialisiert wird, der Sicherheitskreis Bewegungen freigibt und die Achsen die Sequenz vollständig ausführen. „Innerhalb der Spezifikation“ bedeutet, dass die Maschine unter kontrollierten Bedingungen wiederholt die geforderten Winkel und Abmessungen erzeugt – mit normaler Kompensation und stabilem Verhalten.
Der Abstand zwischen diesen beiden Zuständen kann über Wochen bestehen. Wenn Führungsverschleiß zu Bewegungsverlust führt, lässt sich das nächste Teil durch eine Winkelkorrektur möglicherweise wieder innerhalb der Toleranz bringen. Das Spiel bleibt jedoch bestehen, und jede Richtungsumkehr kann einen Stoß verursachen, die Last umverteilen und den Verschleiß benachbarter Flächen erhöhen.
Jede unerklärliche Korrektur sollte als Anzeichen gewertet werden. Eine einmalige Anpassung nach dem Wechsel einer Materialcharge kann eine normale Rückfederungskompensation sein. Wiederholte Korrekturen bei einem stabilen Auftrag – insbesondere Korrekturen, die in dieselbe Richtung zunehmen – deuten auf Veränderungen am Prozess, Werkzeug, Referenzsystem oder mechanischen Zustand hin.
Eine aussagekräftige Wartungsreferenz verbindet die Ausgabequalität mit dem Betriebsverhalten. Erfassen Sie bei Wiederholaufträgen die Maße des ersten Teils, Winkel- und Flanschkorrekturen, Zykluszeit, Alarmhistorie sowie Ausschuss- oder Nacharbeitsteile. Ergänzen Sie Beobachtungen zum Eingreifen der Klemmung, zu Geräuschen, Vibrationen, Temperatur und etwaigen Bewegungsverzögerungen.
Vergleiche müssen unter kontrollierten Bedingungen erfolgen. Ein dickes, komplexes Blechteil sollte nicht mit einem dünnen, einfachen Teil verglichen werden, um eine Verschlechterung der Zykluszeit nachzuweisen. Gruppieren Sie die Daten nach vergleichbarem Material, ähnlicher Geometrie, Werkzeugausstattung, Programmversion, Arbeitslast und Maschinentemperatur.
Mehrere gleichzeitig auftretende schwache Signale verdienen mehr Aufmerksamkeit als ein einzelnes Ereignis. Eine geringfügige Verlängerung der Zykluszeit kann durch die Programmierung verursacht sein. Tritt sie jedoch zusammen mit sporadischen Problemen beim Spannen, zunehmenden Winkelkorrekturen, wiederkehrenden behebbaren Alarmen und Wärmeentwicklung an einer Führung oder einem Antrieb auf, wird dieses Muster zu einem mechanischen Indiz.
Interne Eingriffsgrenzen sollten aus der nachgewiesenen Ausgangsbasis der Maschine und den Herstellertoleranzen abgeleitet werden. Es gibt keine verlässliche universelle Anzahl von Korrekturen und keinen allgemein gültigen Geräuschpegel oder Temperaturanstieg für jedes Biegezentrum. Die entscheidende praktische Frage lautet, ob diese Maschine bei diesem kontrollierten Auftrag von ihrem eigenen stabilen Verhalten abgewichen ist.
Für konkrete Maschinendaten und Ausstattungsoptionen bietet die Produktbroschüre von ADH Machine Tool einen passenden nächsten Schritt. Das vollständig CNC-basierte Portfolio umfasst Lösungen zum Laserschneiden, Biegen, Nuten, Scheren und zur Blechautomatisierung.
Genauigkeit und Wiederholgenauigkeit weisen auf unterschiedliche Probleme hin. Weicht jedes Teil ungefähr um denselben Betrag ab, sind Programmierung, Materialkompensation, Werkzeugdaten, Kalibrierung und Einrichtung zu untersuchen. Streuen die Ergebnisse unter konstanten Bedingungen unvorhersehbar, ist der Prozess instabil geworden.
Eine zunehmende Streuung ist häufig dringlicher als ein konstanter Versatz. Sie kann auf Spiel, sporadische Sensorerfassung, instabiles Spannen, Stick-Slip-Bewegungen, thermische Drift oder einen uneinheitlichen Werkzeugsitz hindeuten. Die Steuerung kann melden, dass eine Achse ihre Position erreicht hat, obwohl sie Bewegungen an einer mechanischen Verbindung oder Bewegungen des Blechs während des Spannens nicht erkennen kann.
Bestätigen Sie das Muster mit einem bekannten Prüfteil, eindeutig identifiziertem Material, überprüften Werkzeugen, einem festgelegten Programm und einer einheitlichen Messmethode. Fertigen Sie mehrere aufeinanderfolgende Teile, ohne die Kompensation zu ändern. Bleibt die Streuung bestehen, bewahren Sie die Einstellungen und Ergebnisse auf, anstatt den Fehler durch Nachjustieren zu umgehen.
Einige modellspezifische Wartungshinweise nennen eine Wiederholgenauigkeit von etwa ±0,1° als Leistungsziel. Dieser Wert darf nicht ungeprüft auf eine andere Maschine übertragen werden. Entscheidend ist, dass eine nachlassende Wiederholgenauigkeit das erste sichtbare Verschleißanzeichen sein kann, lange bevor die Maschine ausfällt oder einen Alarm ausgibt.
Reinigung verhindert verunreinigungsbedingte Schäden, misst jedoch kein Spiel, belegt nicht die Schmierstoffzufuhr, überprüft nicht den Nullpunkt von Sensoren und deckt keinen Antrieb auf, der erst nach dem Erwärmen seine Position verliert. Auch eine saubere Maschine kann mechanisch instabil sein.
Verdeckter Verschleiß entsteht dort, wo Komponenten gleiten, rotieren, spannen, ihre Bewegungsrichtung umkehren, Kräfte übertragen oder eine Referenz festlegen. Die Inspektion sollte der gesamten Last- und Positionierungskette folgen, statt sich nur auf das Bauteil zu konzentrieren, das verschmutzt erscheint oder Geräusche verursacht.
Beginnen Sie mit den Systemen, die das Blech aufnehmen und positionieren. Prüfen Sie Greifer, Finger, Saugnäpfe, Anschläge, Manipulatoren und Auflagen auf Schlupf, Schwergängigkeit, verzögertes Eingreifen, beschädigte Kontaktflächen, Vakuumverlust oder Schrägstellung. Bei automatisierten Prozessen bietet das Biegezentrum mit Saugnapfzuführung von ADH Machine Tool eine CNC-basierte Lösung für die präzise Blechhandhabung und Positionierung. Denn ein bei der Handhabung entstandener Fehler wird möglicherweise erst sichtbar, wenn der letzte Schenkel gemessen wird.
Gehen Sie anschließend zu Spannvorrichtungen, Biegebalken, Messerhaltern, Führungen, Lagern, Kupplungen und Antrieben über. Achten Sie auf Spiel, Passungsrost, Schwergängigkeit, ungleichmäßigen Kontakt, verzögerte Reaktionen nach einer Richtungsumkehr, gelockerte Befestigungen und ungleichmäßigen Verschleiß über den gesamten Verfahrweg. Beobachten Sie, ob sich das Blech mit zunehmender Krafteinwirkung hebt, verschiebt oder verdreht. Wenn eine CNC-gestützte Lösung für automatisierte Biegeprozesse erwogen wird, bietet der Pressarm-Panelbieger von ADH Machine Tool einen passenden Ansatzpunkt.
Setzen Sie die Prüfung über den Biege-, Stütz- und Freigabevorgang hinweg fort. Ein langes Blech kann durchhängen oder an Stützeinrichtungen schleifen, selbst wenn sich die Biegeachse korrekt bewegt. Änderungen bei Beschleunigung, Synchronisierung, Haltezeit oder Freigabe können ein Problem erkennen lassen, das bei unbelasteten Verfahrbewegungen nicht sichtbar ist.
Prüfungen, die geöffnete Schutzvorrichtungen, den Abbau gespeicherter Energie oder den Servicemodus erfordern, sollten von qualifiziertem Personal durchgeführt werden. Präzisionsbaugruppen dürfen nicht aufgehebelt und freiliegende Mechanismen nicht verfahren werden, nur um Spiel zu „erspüren“. Die Ergebnisse müssen mit den für das jeweilige Modell freigegebenen Grenzwerten für Spiel, Geometrie und Ausrichtung verglichen werden.
Ein voller Behälter der Zentralschmierung belegt lediglich, dass an der Quelle Schmierstoff vorhanden ist. Er belegt nicht, dass jede Führung, jedes Lager und jede bewegliche Kontaktstelle das richtige Produkt in der richtigen Menge erhält.
Ein verstopftes Dosierelement, eine beschädigte Leitung, ein ungeeigneter Schmierstoff, eingeschlossene Luft, eine undichte Verschraubung oder ein nicht angeschlossener Auslass kann dazu führen, dass eine Stelle unzureichend versorgt wird, während das übrige System normal erscheint. Dies ist besonders tückisch bei Maschinen, die als wartungsarm vermarktet werden: Eine Zentralschmierung verringert den regelmäßigen Arbeitsaufwand, macht die Überprüfung der Schmierstoffzufuhr jedoch nicht überflüssig.
Prüfen Sie zugelassene Durchflussanzeigen, Dosiervorrichtungen, Leitungen, Verschraubungen, Verbrauchsaufzeichnungen und zugängliche Schmierstellen. Untersuchen Sie jede Kontaktstelle, die trocken bleibt, blank polierte Verschleißspuren entwickelt oder trotz eines normalen Behälterfüllstands ungewöhnlich heiß wird. Ein ausgefüllter Schmierplan dokumentiert eine Tätigkeit; eine bestätigte Schmierstoffzufuhr dokumentiert ein Ergebnis.
Eine allmähliche Regelungsdrift bleibt häufig innerhalb weit gefasster Betriebsgrenzen. Ein Positionssensor kann eine geringe Abweichung entwickeln, der Hydraulikdruck kann schwanken, ohne weit genug abzufallen, um einen Alarm auszulösen, und bei einem Servoantrieb kann sich unter Last ein Schleppfehler aufbauen, obwohl er bei einer unbelasteten Bewegung normal erscheint.
Sofern die Steuerung dies unterstützt, vergleichen Sie Soll- und Istverhalten. Prüfen Sie Encoder-Nullpunkte, Druckverläufe, Servoschleppfehler, die Alarmhistorie, Kalibrierungsprotokolle und Änderungen an Kompensationswerten. Bewahren Sie Parametersicherungen auf und dokumentieren Sie jede Änderung an einem Nullpunkt, einer Werkzeugtabelle, einem Korrekturwert oder einer geschützten Einstellung.
Die Temperatur ist eine wertvolle Diagnosegröße. Wenn die Geometrie beim Kaltstart korrekt ist, sich aber während einer längeren Produktion verändert, untersuchen Sie vor einer Neukalibrierung die Wärmeentwicklung und die thermische Stabilität. Die Temperatur kann Sensorwerte, das Verhalten von Schmierstoffen, das Ansprechverhalten der Hydraulik, Spiele und Strukturabmessungen verändern.
Die Art der Kraftquelle bestimmt die Schwerpunkte der Prüfung. Bei servoelektrischen Maschinen ist besonders auf Encoder-Referenzen, die Antriebskraftübertragung, Umkehrspiel, den Zustand der Führungen und die Synchronisierung zu achten. Bei hydraulischen Maschinen kommen der Zustand des Fluids, Filtration, Leckagen, Ventile, Zylinder, Druckstabilität und Temperatur hinzu. Pneumatische Handhabungs- und Spannsysteme müssen auf Durchflussbeschränkungen, Feuchtigkeit, den Zustand der Dichtungen, das Ansprechverhalten der Ventile und Druckverlust geprüft werden.
Das Werkzeug ist Teil der Messkette. Ein ermüdeter oder beschädigter Formradius verändert Kontakt und Rückfederung; ein mangelhafter Sitz verkantet die Arbeitskante. Grate, Späne, Filmrückstände, Zunder oder Öl zwischen den Montageflächen können zudem einen Ausrichtungsfehler der Maschine vortäuschen. Bei häufigen Rüstvorgängen kann eine Schwenkbiegemaschine mit automatischem Werkzeugwechsel von ADH Machine Tool als CNC-basierte Automatisierungslösung dazu beitragen, Werkzeugwechsel reproduzierbarer und effizienter zu gestalten.
Bauen Sie das Werkzeug nach dem freigegebenen Verfahren aus und prüfen Sie es. Kontrollieren Sie die Arbeitsradien, Geradheit, Halteelemente, Auflageflächen, zusammengehörigen Komponenten und Anzeichen einer Überlastung. Reinigen Sie die Kontaktflächen, nicht nur die sichtbare Formfläche, und bauen Sie das Werkzeug mit der vorgeschriebenen Spannmethode wieder ein.
Wiederholen Sie, sofern praktikabel, den kontrollierten Test mit einem geprüften Werkzeugsatz oder setzen Sie das verdächtige Werkzeug an einer anderen freigegebenen Station ein. Wandert der Fehler mit dem Werkzeug, war die Maschinenkalibrierung nicht das ursprüngliche Problem. Bleibt er an derselben Maschinenposition bestehen oder verändert er sich mit der Bewegungsrichtung, untersuchen Sie als Nächstes die Ausrichtung, Spannung, Sensorik oder das Antriebsverhalten.
Nicht jede Korrektur rechtfertigt eine Notabschaltung, doch bei ungeklärtem Verhalten darf die Fortsetzung der Produktion nicht die Standardreaktion sein. Die Entscheidung hängt von den möglichen Folgen ab: Könnte ein weiterer Zyklus jemanden verletzen, die Maschine beschädigen, Beweismittel vernichten oder zu unkontrolliert fehlerhaften Werkstücken führen?
Verwenden Sie zwei Stoppstufen. Bei unmittelbaren Gefahren sind vor einem weiteren Zyklus die Isolierung und eine technische Freigabe erforderlich. Eine ungefährliche Drift erfordert eine zeitnahe, kontrollierte Prüfung, bevor zunehmende Korrekturen zur akzeptierten Betriebspraxis werden.
Stoppen Sie die Maschine nach einer Kollision, einer unkontrollierten Bewegung, einer Störung des Sicherheitssystems, starken oder plötzlich auftretenden Geräuschen, Überhitzung, Rauchentwicklung, sichtbaren Rissen, Verformungen oder einer Verschiebung struktureller Komponenten. Setzen Sie den Alarm nicht zurück und biegen Sie nicht einfach ein weiteres Blech, nur um zu prüfen, ob das Symptom erneut auftritt.
Eine Kollision kann den Werkzeugsitz, die Führungsausrichtung, die Manipulatorgeometrie, Sensorreferenzen, Befestigungselemente und strukturelle Beziehungen verändern, obwohl sich die Maschine weiterhin einschalten lässt. Eine erfolgreiche Bewegung nach einem Aufprall stellt keine Produktionsfreigabe dar.
Sichern Sie Alarmprotokolle, den Zustand der Steuerung, Fotografien, beschädigte Teile, die aktive Programmversion und die Maschinenposition zum Zeitpunkt des Ereignisses. Vor der Kalibrierung und Wiederinbetriebnahme müssen die erforderlichen sicherheitstechnischen, mechanischen und geometrischen Prüfungen durchgeführt werden. Starke Hitze und Geräusche erfordern dieselbe Reaktion, da beides darauf hinweist, dass Energie an eine Stelle gelangt, an die sie nicht gelangen sollte.
Eine unverzügliche Prüfung ist erforderlich, wenn die Korrekturen immer größer werden, die Kalibrierung nicht stabil bleibt, derselbe Fehler nach einer Justierung erneut auftritt, sich die Wiederholgenauigkeit verschlechtert oder das Klemm- und Zyklusverhalten inkonsistent wird. Stoppen Sie den betroffenen Auftrag, sobald die vorgegebene Geometrie nicht mehr eingehalten werden kann.
Dokumentieren Sie vor der Fehlersuche die Materialcharge, die Programmrevision, den Bediener, den Werkzeugsatz, die Korrekturen, die Maschinentemperatur, den Alarmstatus und die Fehlerstelle. Bewahren Sie repräsentative fehlerhafte Teile auf. Vermeiden Sie es, Material, Werkzeuge, Versätze, Kalibrierung und Betriebsweise gleichzeitig zu ändern, da mehrere Änderungen zusammen die Ausgabe wiederherstellen, zugleich aber das Ursachenmuster verwischen können.
Angenommen, ein geprüftes Blechteil ist an einem Ende der Biegelinie korrekt, weicht in der Mitte jedoch um mehr als ein Grad ab. Eine Änderung des programmierten Winkels kann die Mitte verbessern, verschiebt aber zugleich das korrekte Ende. Der Fehler tritt an einer bestimmten Maschinenposition auf und verhält sich nicht wie ein einzelner falscher Befehl, der gleichmäßig angewendet wird.
Die erste Diagnosefrage ist einfach: Wandert der Fehler mit dem Teil, dem Material, dem Programm, dem Bediener oder dem Werkzeug, oder bleibt er an die Maschine gebunden?
Kennzeichnen Sie die Ausrichtung des Blechs, die Position der Biegelinie, die Werkzeugstation, die Programmrevision, den Bediener und die Materialcharge. Fertigen Sie das Teil erneut, ohne etwas zu ändern. Nehmen Sie anschließend kontrollierte Ersetzungen vor: Drehen Sie das Werkstück, sofern zulässig, verwenden Sie nachweislich einwandfreies Material, versetzen Sie einen geprüften Werkzeugsatz oder führen Sie ein nachweislich einwandfreies Programm an der verdächtigen Position aus.
Ein Fehler, der dem Blech folgt, deutet auf Material, Ausrichtung, Oberflächenzustand, Ebenheit oder Handhabung hin. Ein an ein Programm gebundener Fehler weist auf Einrichtdaten, Kompensation oder Werkzeugdefinitionen hin. Folgt ein Fehler einem versetzten Werkzeug, liegt die Ursache wahrscheinlich bei diesem Werkzeug oder seinem Sitz. Ein Fehler, der an einer Stelle entlang der Biegelinie bestehen bleibt, lenkt die Aufmerksamkeit auf Geometrie, Sensorik, Klemmung oder Kraftverteilung.
Überprüfen Sie die tatsächliche Dicke, Güte, den Werkstoffzustand, die Walzrichtung, Ebenheit, Oberflächenbeschaffenheit und Schutzfolie. Nominell identische Bleche können ein unterschiedliches Rückfederungsverhalten aufweisen. Doppelte Folie, Öl, Zunder, Grate und Schmutz können die wirksame Dicke, Reibung, Auflage, Sensorerfassung und Klemmung verändern, ohne einen Alarm auszulösen.
Prüfen Sie Werkzeugidentität, Abmessungen, Werkstückausrichtung, Biegefolge, Materialdefinition, eingetragene Dicke und Kompensationswerte. Suchen Sie nach einer lokalen Programmkopie, einer aus einer früheren Charge verbliebenen Korrektur oder einer bearbeiteten Werkzeugtabelle, die mehrere Aufträge beeinflusst. Stellen Sie jeweils einen geprüften Wert wieder her und dokumentieren Sie das Ergebnis.
Eine einzelne fehlerhafte Biegung belegt eine Abweichung, nicht deren Ursache. Fertigen Sie unter festgelegten Bedingungen ein bekanntes Prüfteil an und verwenden Sie dabei geprüftes Material, eine festgelegte Walzrichtung, geprüfte Werkzeuge und Programmdaten sowie einen definierten Aufwärmzustand und ein festgelegtes Messverfahren. Führen Sie genügend Wiederholungen durch, um ein Muster zu erkennen, anstatt nach einem einzigen akzeptablen Ergebnis aufzuhören.
Messen Sie Winkel, Schenkellänge, Ausrichtung und Wiederholgenauigkeit an der linken, mittleren und rechten Position. Prüfen Sie sowohl die Anfahrrichtung als auch die Zielposition. Umkehrspiel kann verborgen bleiben, wenn sich eine Achse aus nur einer Richtung nähert, und erst nach einer Richtungsumkehr auftreten, wenn sich das Spiel auf die andere Seite einer verschlissenen Kontaktstelle verlagert.
Als diagnostisches Beispiel und nicht als allgemeingültige Spezifikation könnte ein instand gehaltener Hinteranschlag bei zehn aufeinanderfolgenden Bewegungen innerhalb einer Spanne von 0,02 mm bleiben, während eine Abweichung von mehr als 0,05 mm eine Prüfung der Führung oder Kugelumlaufspindel rechtfertigen könnte. Maßgeblich sind stets die Grenzwerte des Maschinenherstellers. Wichtiger als ein einzelner Wert ist ein stabiles richtungsabhängiges Muster.
Die Form des Fehlers ermöglicht eine effiziente Prüfstrategie:
Diese Muster weisen auf verdächtige Systeme hin, nicht automatisch auf ausgefallene Bauteile. Die Ursache muss weiterhin durch eine physische Inspektion und kontrollierte Prüfungen bestätigt werden.
Eine Kalibrierung verändert die Beziehung zwischen der vorgegebenen oder gemessenen Position und der Referenz der Steuerung. Sie kann weder eine lockere Kupplung festziehen noch eine verschlissene Führung wiederherstellen, eine verunreinigte Auflage reinigen, einen Steckverbinder stabilisieren oder Umkehrspiel beseitigen.
Zunehmende Abweichungen sind daher als Instandhaltungsdaten zu betrachten. Stellen Sie sie nach Datum, Auftrag, Arbeitslast, Position, Richtung und thermischem Zustand grafisch dar. Wenn dieselbe Korrektur wiederholt erforderlich ist oder größer wird, darf sie nicht länger als routinemäßige Einrichtung behandelt werden.
Eine Kalibrierung ist erst dann angebracht, wenn die Inspektion bestätigt hat, dass Struktur, Werkzeuge, Schmierung, Bewegungssystem, Verbindungen und Sensoren sicher befestigt sind und reproduzierbar arbeiten. Verwenden Sie das freigegebene Verfahren, die vorgeschriebenen Messmittel, geprüfte Werkzeuge, kontrollierte Bedingungen, Parametersicherungen und autorisierte Zugriffsrechte.
Für die Klärung modellspezifischer Prüf- und Kalibrierungsanforderungen ist ADH Machine Tool mit seinem vollständig CNC-basierten Portfolio für Biege- und Blechautomatisierung ein geeigneter Ansprechpartner. Kontaktieren Sie ADH Machine Tool für eine technische Beratung.
Überprüfen Sie anschließend mehrere Winkel, Schenkellängen, Biegelinienpositionen und Anfahrrichtungen. Beziehen Sie repräsentative Materialien und Produktionslasten ein, nachdem die Referenzprüfungen bestanden wurden. Ein einzelner korrekter Prüfpunkt kann nicht belegen, dass die Maschine Maßstab, Geometrie und Wiederholgenauigkeit über ihren gesamten Arbeitsbereich einhält.
Wenn die Kalibrierung nicht stabil bleibt, kehren Sie zur Diagnose zurück. Eine sich verschiebende Referenz bedeutet normalerweise, dass das System, das diese Referenz bereitstellt oder aufrechterhält, weiterhin instabil ist.
Eine kalenderbasierte Wartung ist als Absicherung notwendig, bietet für sich allein jedoch nur schwachen Schutz. Zwei Maschinen gleichen Alters können sehr unterschiedliche Zyklen, Materialdicken, Kollisionen, Verunreinigungen, Temperaturen und Bedienpraktiken aufweisen. Die Maschine mit weniger Betriebsstunden kann sich in schlechterem Zustand befinden, wenn diese Stunden Überlastung, Trockenbetrieb oder wiederholte Korrekturen umfassten, durch die Instabilität verdeckt wurde.
Legen Sie für jede Aufgabe alle Auslöser fest, die eine frühere Durchführung erforderlich machen können. Der jeweils früheste zutreffende Auslöser sollte den Wartungstermin bestimmen.
| Auslöser | Typischer Nachweis | Erforderliche Maßnahme |
|---|---|---|
| Kalenderintervall des OEM | Fälligkeitstermin erreicht | Vorgeschriebene Inspektion oder Wartung durchführen |
| Betriebsstunden oder Zyklen | Nutzungsgrenze erreicht | Verschleiß prüfen und die modellspezifische Aufgabe ausführen |
| Gemessener Zustand | Spiel, Temperatur, Druck, Schmierstoff oder Wiederholgenauigkeit außerhalb des internen Grenzwerts | Diagnose durchführen und Ursache beheben, bevor weitere Schäden entstehen |
| Qualitätstrend | Zunehmende Korrekturen, Ausschussmengen, Zykluszeiten oder wiederkehrende Fehler | Kontrollierten Test durchführen und die zugehörige Wirkungskette prüfen |
| Außergewöhnliches Ereignis | Kollision, Überlastung, Verunreinigung, Referenzverlust oder unkontrollierte Veränderung | Produktion anhalten und ereignisspezifische Prüfungen durchführen |
Ein Auslöser erfordert nicht automatisch den Austausch eines Teils. Er löst eine Inspektion oder einen Arbeitsauftrag mit der angemessenen Prüftiefe aus. Eine trockene Schmierstelle erfordert die Wiederherstellung der Schmierstoffzufuhr und eine sofortige Verschleißprüfung; eine Kollision erfordert Sicherheits- und Geometrieprüfungen; eine zunehmende Korrekturhistorie erfordert kontrollierte Messungen.
Verkürzen Sie das betreffende Intervall nach Kollisionen, Überlastungen, intensiver Produktion, extremen Temperaturen, abrasiver Verunreinigung und wiederkehrenden Fehlern. Behalten Sie das kürzere Intervall bei, bis Nachweise belegen, dass der Zustand stabil ist. Wiederholte Ausfälle erfordern weiterhin die Behebung der Grundursache, statt die Inspektionshäufigkeit dauerhaft zu erhöhen.
Die genauen Häufigkeiten müssen sich nach Modell, Lastprofil, Genauigkeitsanforderung und Umgebung richten. „Pro Schicht“, „wöchentlich“ und „monatlich“ sind nützliche Planungskategorien, jedoch keine universellen technischen Grenzwerte.
Die Schichtprüfung sollte Zustände erfassen, die sich während des Stillstands, des Anfahrens oder des Einrichtens verändern können. Prüfen Sie Schutzeinrichtungen, Verriegelungen, Notfalleinrichtungen, Alarme, den korrekten Sitz der Werkzeuge, Referenz- und Arbeitsflächen, Kabel, Schläuche, Leckagen, Hindernisse und sichtbare Schäden.
Prüfen Sie Schmierstoffanzeigen und zugängliche Anzeichen für eine ordnungsgemäße Schmierstoffzufuhr, statt sich nur auf den Behälterfüllstand zu verlassen. Kontrollieren Sie gegebenenfalls den Anfahrzustand des Pneumatik- oder Hydrauliksystems. Führen Sie das freigegebene Referenzier- und Warmlaufverfahren vollständig durch und beobachten Sie anschließend das Nullreferenzverhalten, die Bewegungen, die Klemmung und die Geräuschentwicklung.
Eine Referenzierung, die verzögert erfolgt, sich unerwartet verändert oder wiederholt durchgeführt werden muss, sollte diagnostiziert und nicht durch einen Offset korrigiert werden. Verwenden Sie nach Wartungsarbeiten, Störungen beim Einrichten, einer Kollision oder einer unerklärlichen Drift ein bekanntes Prüfteil als Voraussetzung für die Produktionsfreigabe.
Reinigen Sie je nach Anwendungsfall Sensoren, optische Pfade, Werkzeugschnittstellen, Führungen, Greifer, Saugkomponenten, Filter und Kühlbereiche. Wenden Sie freigegebene Verfahren an, damit bei der Reinigung keine optischen Komponenten zerkratzt, erforderliche Schmierstoffe entfernt, Verunreinigungen tiefer in Mechanismen gedrückt oder kalibrierte Komponenten verstellt werden.
Prüfen Sie Befestigungselemente, Dichtungen, Antriebselemente, Schmierleitungen, Klemmen, Handhabungskontakte, Kabel und Steckverbinder auf Leckagen, Reibkorrosion, verschobene Kontrollmarkierungen, Wärmeentwicklung, beschädigte Isolierungen oder veränderte Kontaktbilder. Ziehen Sie nicht wahllos jedes zugängliche Befestigungselement nach; verwenden Sie das vorgeschriebene Drehmoment und Verfahren, wenn eine Überprüfung erforderlich ist.
Verfolgen Sie die Entwicklung von Wiederholgenauigkeit, Korrekturen, Ausschussursachen, Zykluszeit, relevanten Temperaturen, Geräuschen, Schmierstoffverbrauch und wiederkehrenden Alarmen. Erfassen Sie zu jedem Messwert den Auftrag, das Material, die Auslastung und den thermischen Kontext, damit Prozessschwankungen nicht mit einer Verschlechterung des Maschinenzustands verwechselt werden.
Vierteljährliche, halbjährliche oder jährliche Servicemaßnahmen können die Prüfung der Geometrie, die Messung von Verschleiß und Spiel, die Leistung des Schmiersystems, die Überprüfung der Kalibrierung nach der mechanischen Inspektion, die Prüfung der Sicherheitssysteme, die Parameterhistorie, Sicherungskopien und die Überprüfung der Steuerung umfassen. Das gewählte Intervall muss sich aus der Maschinendokumentation und der Zustandshistorie ergeben und darf nicht auf einem allgemeinen Zeitplan beruhen.
Qualifizierte Fachkräfte sollten umfassende Ausrichtarbeiten, Arbeiten am Antriebssystem, strukturelle Beurteilungen, Änderungen geschützter Referenzen, Arbeiten an Sicherheitskreisen und modellspezifische Verfahren übernehmen. Verlangen Sie Messwerte für den vorgefundenen und den abschließenden Zustand, festgelegte Akzeptanzgrenzen sowie eine kontrollierte Prüfung zur Produktionsfreigabe.
Geplante Servicemaßnahmen ersetzen weder Schichtprüfungen noch zustandsabhängig ausgelöste Kontrollen. Eine verstopfte Schmierleitung, eine Kollision, ein beschädigtes Kabel oder eine beeinträchtigte Werkzeugschnittstelle können bereits in der nächsten Schicht auftreten.
Warnzeichen bleiben häufig bestehen, weil sie zwischen die Zuständigkeiten verschiedener Abteilungen fallen. Für jeden Auslöser müssen eine verantwortliche Person, eine zum Stoppen der Maschine befugte Person, ein festgelegter Empfänger und die für den Abschluss erforderlichen Nachweise bestimmt sein.
Bediener schützen Werkzeuge und Referenzen, halten die freigegebenen Einrichtregeln ein, führen die Anlaufprüfungen durch und melden Veränderungen, bevor wiederholte Rücksetzungen das Muster verwischen. Ihre Aufzeichnungen sollten Auftrag, Material, Programm, Werkzeuge, Korrekturwerte, Alarm, Maschinenzustand, kürzlich aufgetretene Störungen und sichtbare Anzeichen erfassen.
Das Instandhaltungspersonal überprüft die Funktion und nicht nur das Erscheinungsbild. Es weist die Schmierstoffzufuhr nach, prüft auf Verschleiß, testet die Wiederholgenauigkeit, behebt definierte Fehler und stuft die Maßnahme als Justierung, Reparatur, Austausch, Eskalation an Spezialisten oder überwachten Zustand ein. Das Löschen eines Alarms ist kein ausreichender Nachweis für die Freigabe.
Vorgesetzte müssen verhindern, dass wiederkehrende Abweichungen zur normalen Produktionspraxis werden. Steigende Offsetwerte, manuelle Eingriffe, wiederholte Alarme und zunehmender Ausschuss erfordern fest reservierte Diagnosezeit. Stoppkriterien für Kollisionen, Sicherheitsfehler, sichtbare Schäden, unzureichende Wiederholgenauigkeit und unkontrollierte Referenzänderungen müssen ausdrücklich festgelegt sein.
Gute Instandhaltung kann tägliche Schäden an Werkzeugen, Referenzen, Spannvorrichtungen und Bewegungssystemen nicht ausgleichen. Erstellen Sie immer dann einen Datensatz zu Betriebsabweichungen, wenn eine Biegung, ein Alarm, eine Korrektur, eine Werkzeugmarke oder eine Bewegung vom freigegebenen Zustand abweicht.
Schützen Sie Präzisionsflächen vor Spänen, Zunder, Folienrückständen, Öl, Graten, Stößen und unsachgemäßer Lagerung. Reinigen Sie sie vor dem Einrichten und vor Werkzeugwechseln. Wenn Verunreinigungen wiederholt auftreten, verfolgen Sie ihre Ursache über Materialvorbereitung, Handhabung, Absaugung und Reinigung zurück, anstatt wiederholtes Abwischen als dauerhafte Lösung zu betrachten.
Lagern und handhaben Sie Werkzeuge so, dass Arbeitskanten und Auflageflächen nicht gegen Böden, Transportwagen, andere Werkzeuge oder lose Befestigungsteile stoßen können. Überprüfen Sie bei der Montage Identität, Ausrichtung, Segmentanordnung, Sitz und Klemmung. Widerstand beim Einsetzen ist ein Anlass zur Prüfung und kein Grund, mehr Kraft anzuwenden.
Vermeiden Sie außermittiges Spannen, asymmetrische Belastung, nicht abgestützte Werkstücke, Kollisionen und unnötige Zyklen mit hoher Kraft. Testen Sie neue oder geänderte Programme mit dem freigegebenen langsamen oder schrittgesteuerten Verfahren und prüfen Sie den Freiraum über die gesamte Bewegungsfolge hinweg.
Verwenden Sie validierte Programme und Materialbibliotheken, die mit bekannten Werkzeugprofilen, Maschinenoptionen, Abstützungen, Klemmeinstellungen und Blechdaten verknüpft sind. Wenn sich eine Eingabe ändert, behandeln Sie die Datei als geänderten Prozess. Häufige Korrekturen nach dem Versuch-und-Irrtum-Prinzip weisen darauf hin, dass Programm, Einrichtung, Materialdefinition, Werkzeuge oder Maschinenzustand instabil sind.
Software setzt gespeicherte Geometrie, Kompensationen, Sensorrückmeldungen und vorgegebene Bewegungen in Maschinenaktionen um. Dokumentieren Sie Parameteränderungen, Anpassungen an Kompensationstabellen, Firmware-Updates, Sicherungen, Zugriffsberechtigungen, Freigaben und Prüfergebnisse.
Halten Sie bei jeder Änderung die vorherigen und neuen Werte, den Grund, den Urheber, die betroffene Funktion und den Wiederherstellungspunkt fest. Beschränken Sie den Zugriff auf geschützte Referenzwerte und Kompensationstabellen auf qualifiziertes Personal. Eine Sicherung ist nur dann nützlich, wenn bekannt ist, welchem freigegebenen Konfigurationsstand sie entspricht.
Untersuchen Sie ein unerklärliches Anwachsen von Versatzwerten, anstatt diese wiederholt auf null zu setzen. Eine Korrektur, die nur bei einem Auftrag erforderlich ist, deutet auf eine andere Ursache hin als eine Drift über mehrere Programme hinweg. Eine Verschiebung nach einer Kollision, einem Referenzverlust oder einer Softwareänderung erfordert eine schnellere Eskalation.
Staub, Feuchtigkeit, Temperaturschwankungen, verschmutztes Material, hohe Auslastung und häufige Umrüstungen für Kleinserien beschleunigen unterschiedliche Ausfallarten. Leiten Sie aus jeder Belastung die relevanten Prüfungen ab, anstatt den Wartungskalender unverändert zu lassen.
Staub und verschmutztes Ausgangsmaterial rechtfertigen häufigere Kontrollen von Sensoren, Werkzeugschnittstellen, Führungen, Filtern, Steckverbindungen und Kühlwegen. Bei Änderungen von Feuchtigkeit und Temperatur ist auf Kondensation, Korrosion, das Verhalten von Schmierstoffen, die Elektronik und die Messstabilität zu achten. Eine hohe Produktionsauslastung erhöht den zyklusbedingten Verschleiß, während häufige Umrüstungen die Risiken bei Werkzeughandhabung, Programmauswahl und Einrichtung vervielfachen.
Schulen Sie Bediener darin, Veränderungen bei Geräuschen, Bewegungen, Spannung, Positionierung, Sitz und Biegeverhalten zu erkennen. Sie müssen die interne Komponente nicht diagnostizieren, aber eine Abweichung erkennen, die Hinweise sichern und dürfen sie nicht durch Nachjustieren übergehen.
Ein Eintrag mit dem Wortlaut „Maschine neu kalibriert; Prüfteil akzeptiert“ ist unvollständig. Tritt derselbe Fehler mehrere Produktionsläufe später erneut auf, erscheint die erste Maßnahme auf dem Papier erfolgreich, obwohl sie die Leistungsfähigkeit nicht dauerhaft erhalten hat.
Ein aussagekräftiger Eintrag verknüpft den Auslöser, den vorgefundenen Zustand, die ausgeführten Arbeiten, die unmittelbare Überprüfung, die anschließende Auslastung, die Produktionsergebnisse und das Datum des erneuten Auftretens. Anhand dieser Nachweise lässt sich dauerhafte Wartung von einer vorübergehenden Wiederherstellung unterscheiden.
Dokumentieren Sie Betriebsstunden oder Zyklen, Messwerte, die Alarmabfolge, Schmierstoff und Auftragungsstelle, ausgebaute und eingebaute Teile, die Parameterhistorie, den Werkzeugzustand, Feststellungen des Technikers, Kollisionen und Prüfkriterien. Halten Sie die tatsächlichen Werte fest, anstatt lediglich „innerhalb der Toleranz“ zu vermerken.
Verknüpfen Sie jedes Ereignis mit dem Ausschuss nach Fehlerart, den Stillstandszeiten, manuellen Korrekturen, der Wiederholgenauigkeit, der Zykluszeit und dem Zeitraum bis zum nächsten damit verbundenen Ausfall. Vergleichen Sie eine ähnliche Produktion vor und nach der Maßnahme oder verwenden Sie ein kontrolliertes Referenzteil, wenn sich die Aufträge zu stark unterscheiden.
Führen Sie nach umfangreichen Arbeiten einen kontrollierten Fähigkeitsnachweis mit definiertem Material, definierten Werkzeugen, Programm, Messverfahren, thermischem Zustand und festgelegten Abnahmegrenzen durch. Bewerten Sie sowohl die Zentrierung als auch die Streuung. Ein korrektes erstes Teil, auf das eine zunehmende Streuung folgt, ist kein Beleg für eine stabile Reparatur.
Überwachen Sie den reparierten Bereich im weiteren Produktionsbetrieb. Manche Fehler treten erst nach dem Aufwärmen, anhaltender Belastung, wiederholter Bewegungsumkehr, Vibrationen oder Werkzeugwechseln erneut auf. Belassen Sie die Arbeit im Verifizierungsstatus, bis das erforderliche Ergebnis über eine definierte Arbeitslast hinweg stabil erreicht wird.
Aussagekräftige Erfolgsindikatoren sind eine stabile Wiederholgenauigkeit, weniger dokumentierte Korrekturen, geringerer Ausschuss, normales Zyklusverhalten und längere Arbeitsintervalle zwischen zusammenhängenden Stillständen. Eine geringere Zahl an Korrekturen ist wertlos, wenn die Bediener lediglich aufgehört haben, Anpassungen zu dokumentieren.
Eine praktische wirtschaftliche Kennzahl lautet:
Lebenszyklus-Supportkosten je produktiver Stunde = relevante Kosten für Ausschuss, Stillstand, Arbeit, Teile und externe Dienstleistungen ÷ Stunden, in denen abgenommene Produkte hergestellt werden
Verwenden Sie eine einheitliche Abrechnungsmethode und vermeiden Sie, Produktionsausfälle doppelt zu erfassen. Vergleichen Sie Reparatur, Generalüberholung, Nachrüstung und Ersatz über denselben Planungshorizont und bei derselben erwarteten Arbeitslast. Berücksichtigen Sie die wahrscheinliche Wiederkehr bekannter Fehler, statt davon auszugehen, dass jede neue Maßnahme dauerhaft wirksam sein wird.
Sicherheitsrisiken, das Risiko versäumter Liefertermine, nicht verfügbare Teile und die Unfähigkeit, kritische Toleranzen einzuhalten, können einen Ersatz rechtfertigen, bevor die Instandhaltungskosten einen einfachen finanziellen Schwellenwert erreichen.
Die richtige Maßnahme richtet sich nach dem festgestellten Zustand, nicht nach dem Kalender oder dem Wunsch, die Anlage schnell wieder in Betrieb zu nehmen.
Nehmen Sie eine freigegebene Einstellung vor, wenn der Mechanismus unbeschädigt, sicher, wiederholgenau und innerhalb seines zulässigen Einstellbereichs ist. Reparieren Sie einen klar definierten, behebbaren Fehler, beispielsweise eine blockierte Schmierung, eine lose Verbindung, eine beschädigte Dichtung, eine verunreinigte Schnittstelle oder einen ausgefallenen Sensor. Ersetzen Sie eine Komponente, wenn der gemessene Verschleiß oder Schaden den zulässigen Grenzwert überschreitet oder eine fachgerechte Reparatur kein stabiles Verhalten wiederherstellen kann.
Eskalieren Sie, wenn die Kalibrierung nicht stabil bleibt, Korrekturen größer oder häufiger werden, der Einstellbereich nahezu ausgeschöpft ist oder derselbe Defekt unter kontrollierten Bedingungen erneut auftritt. Fordern Sie entsprechend der Maschinenkonstruktion und dem Fehlerbild messtechnische Prüfungen von Geometrie, Antrieben, Kupplungen, Lagern, Führungen, Werkzeugschnittstellen, Spannvorrichtungen, Sensoren, Aktoren und Struktur an.
Eine Reparatur ist weiterhin angemessen, wenn der Fehler klar eingegrenzt ist, die grundlegende Geometrie stabil ist und weiterhin unterstützte Komponenten verfügbar sind. Eine Generalüberholung ist sinnvoll, wenn miteinander verbundene mechanische Systeme verschlissen sind, Rahmen, Maschinenbett, wesentliche Referenzen und Kernplattform jedoch weiterhin die erforderliche Geometrie erreichen können.
Eine Nachrüstung der Steuerung oder Sensorik ist gerechtfertigt, wenn die mechanische Plattform weiterhin präzise arbeitet, Elektronik, Rückführsysteme, Schnittstellen oder Support jedoch veraltet sind. Neue Steuerungen können weder Umkehrspiel beseitigen noch die Steifigkeit der Führungen wiederherstellen. Daher muss zunächst die mechanische Ausgangsbasis nachgewiesen werden.
Ersetzen Sie die Maschine, wenn die Genauigkeit nicht wirtschaftlich aufrechterhalten werden kann, struktureller oder verteilter Verschleiß nicht wirtschaftlich zu beheben ist, die Sicherheitsunterstützung unzureichend ist, kritische Teile nicht verfügbar sind oder Stillstandszeiten und Qualitätsrisiken den Nutzen einer fortgesetzten Instandhaltung übersteigen. Eine Maschine muss keinen katastrophalen Ausfall erleiden, um diesen Punkt zu erreichen.
Das wirksamste Instandhaltungsprinzip ist einfach: Reagieren Sie auf die frühesten belastbaren Anzeichen, bewahren Sie das Fehlerbild, prüfen Sie die physische Wirkungskette, bevor Sie Referenzwerte ändern, und verifizieren Sie das Ergebnis unter realer Arbeitslast.
Verwechseln Sie Bewegung nicht mit einwandfreiem Zustand, eine grüne Anzeige nicht mit Leistungsfähigkeit und ein einzelnes akzeptiertes Prüfteil nicht mit einer dauerhaften Reparatur. Betrachten Sie Korrekturen, Ausschuss, Geräusche, Wärme, Alarme und Änderungen der Zykluszeit als zusammenhängende Zustandsdaten. Weisen Sie die Schmierung dort nach, wo sie benötigt wird, schützen Sie Werkzeuge und Referenzflächen und ziehen Sie Instandhaltungsmaßnahmen nach hoher Arbeitslast oder außergewöhnlichen Ereignissen vor.
Investieren Sie weiter, solange Eingriffe die messbare Genauigkeit und Wiederholbarkeit für einen akzeptablen Produktionszeitraum bei vertretbaren Kosten und Risiken wiederherstellen. Wenn die Befunde zeigen, dass die Leistungsfähigkeit nicht aufrechterhalten werden kann, ist ein Austausch kein Versagen der Instandhaltung. Er ist die abschließende Entscheidung eines Instandhaltungssystems, das gelernt hat, zwischen Nutzungsdauer und bloßer Bewegung zu unterscheiden.
