Schwenkbiegemaschinen warten: Genauigkeit und Lebensdauer sichern
Die ersten Blechteile eines Wiederholauftrags bestehen die Prüfung. Nach der Hälfte des Produktionslaufs nimmt der Bediener eine weitere Winkelkorrektur vor,…
Betreten Sie eine beliebige schwere Fertigungswerkstatt, die gerade einen großen Verteidigungs- oder Infrastrukturauftrag gewonnen hat, und Sie werden sie sehen: eine monolithische, individuell lackierte Abkantpresse, die die Halle dominiert. Der Werksleiter wird auf die Seite des 3.000-Tonnen-Rahmens klopfen und Ihnen sagen, dass sie „alles verarbeitet, was zur Tür hereinkommt“.
Das klingt nach kluger Investitionsplanung. Man kauft den größten Hammer, damit man nie einen Nagel ablehnen muss. Doch beobachten Sie dieselbe Maschine beim Biegen einer standardmäßigen Halbzollplatte, und Sie werden sehen, wie der Bediener mit dem Bombiersystem kämpft, nur um über die gesamte Länge des Teils eine Toleranz von drei Grad einzuhalten.
Dieser massive Rahmen ist kein Sicherheitsnetz. Er ist ein Anker.
Ein 10 Fuß langes Stück 1 Zoll dicker Hardox 450 erfordert ein völlig anderes Kraftprofil als ein 20 Fuß langes Stück halb Zoll dicken A36-Baustahls. Dennoch neigen Ingenieure bei der Risikoberechnung dazu, all diese Variablen—V-Matrizenöffnung, Biegelänge, Materialdicke und Zugfestigkeit—auf eine einzige, brachiale Kennzahl zu reduzieren: die maximale Maschinentonnage. Die Logik ist verführerisch. Wenn für das Worst-Case-Szenario 1.500 Tonnen erforderlich sind, bietet der Kauf von 2.000 Tonnen eine Sicherheitsreserve von 25 %.
Doch die Tonnage einer Abkantpresse ist kein eigenständiger Puffer. Ein Maschinenrahmen ist im Grunde eine riesige Feder. Er ist dafür ausgelegt, sich unter Last durchzubiegen, und sein automatisiertes Bombiersystem ist darauf kalibriert, genau diese spezifische Durchbiegungskurve auszugleichen. Wenn Sie eine Last von 200 Tonnen auf einen 2.000-Tonnen-Rahmen bringen, biegt sich das Bett nicht genug durch, um den optimalen Arbeitsbereich des Bombiersystems zu erreichen. Am Ende jagen Sie Winkelabweichungen über die Länge der Biegung hinweg hinterher, weil die Maschine zu steif ist, um die Arbeit zu „spüren“. Sie haben eine Sicherheitsreserve bei der Kapazität gekauft, aber Ihre Fehlertoleranz bei der Präzision geopfert.
Auf ein Brückeninfrastrukturprojekt zu bieten bedeutet, Baupläne mit 2 Zoll dicken Knotenblechen und 30 Fuß langen Spannweiten zu prüfen. Das Beschaffungsteam blickt auf die aktuelle Werkshalle, sieht eine 750-Tonnen-Abkantpresse und gerät in Panik. Die Angst, einen lukrativen Auftrag im Wert von mehreren Millionen Dollar wegen Ausrüstungsgrenzen ablehnen zu müssen, ist ein starker Motivator. Es stimmt, dass die Opportunitätskosten der Ablehnung eines Großauftrags manchmal die Kosten von ungenutztem Stahl übersteigen können. Dieser reale Optionswert überzeugt kluge Menschen davon, siebenstellige Bestellungen für Kapazitäten zu schreiben, die sie vielleicht nur zweimal im Jahr benötigen.
Bevor aus dieser Unsicherheit eine überdimensionierte Investition wird, kann eine technische Einordnung helfen: ADH Machine Tool deckt CNC-basierte Lösungen für Biegen, Laserschneiden, Nuten, Scheren und Blechautomatisierung ab und ist damit für Branchen wie Brückenbau, Schiffbau und schwere Fertigung relevant. Für eine belastbare Einschätzung von Kapazität, Prozesskette und Investitionsrahmen können Sie eine Anfrage stellen.
Diese Angst ignoriert die versteckte Rechnung bei der Installation von Schweranlagen. Eine massive Abkantpresse erfordert ein massives Fundament—oft allein Hunderttausende von Dollar für Grubenaushub, Bodenstabilisierung und Stahlbeton. Sie verlangt Stromanschlüsse mit höherer Amperezahl, spezialisiertes Rigging und maßgefertigte Schwerlastwerkzeuge, die das Dreifache von Standard-V-Matrizen kosten. Der Kapitalabfluss endet nicht beim Rechnungspreis. Er schlägt sich in Ihren Gemeinkosten nieder, treibt den Stundensatz der Werkstatt für jeden Auftrag in die Höhe, der durch das Gebäude läuft, und macht Sie bei der Standardarbeit weniger wettbewerbsfähig, die tatsächlich den Betrieb am Laufen hält.
Betrachten Sie die Produktionsprotokolle eines Jahres in einem typischen Schwerbaubetrieb. In der Regel zeigt sich eine harte Pareto-Verteilung: 95 % der Biegungen betreffen Standardblechdicken unter einem Zoll, und nur 5 % reichen in den Bereich extrem schwerer Bleche.
Wenn Sie eine einzige, monolithische Abkantpresse kaufen, um diese obersten 5 % abzudecken, zwingen Sie die übrigen 95 %, sie mitzufinanzieren. Bediener verbringen zusätzliche Zeit damit, mit Hallenkranen massive Werkzeuge für vergleichsweise einfache Aufträge einzurichten. Die Taktzeiten verlängern sich, weil die Stößelgeschwindigkeiten einer 3.000-Tonnen-Maschine von Natur aus träge sind im Vergleich zu einer wendigen 500-Tonnen-Einheit. Der psychologische Trost, zu wissen, dass man den Rumpf eines Schlachtschiffs biegen könnte, macht blind für die Realität, dass man tatsächlich Traktorrahmen biegt – und das weniger profitabel als zuvor. Sie haben das Unternehmen nicht zukunftssicher gemacht. Sie haben lediglich ein Denkmal für ein theoretisches Auftragsbuch errichtet, während Sie das tatsächliche ausbremsen.
Der naheliegendere nächste Schritt ist daher nicht mehr Tonnage um jeden Preis, sondern eine Fertigungsarchitektur, die Standardteile schnell und wiederholbar vom Engpass entkoppelt. Für solche wiederkehrenden Biegeaufgaben kann eine CNC-basierte, automatisierte Lösung wie die Abkant-Biegezelle von ADH Machine Tool sinnvoller sein als eine überdimensionierte Einzelmaschine, weil sie Biegen und Blechautomatisierung gezielt auf Durchsatz, Präzision und reproduzierbare Abläufe ausrichtet.
Die Standardformel für die Biegekraft – P = 1,42 × σ_b × S² × L / V – zeigt eine harte mathematische Realität, die die Ausrüstungsstrategie „größer ist besser“ widerlegt. Da die Materialdicke (S) quadratisch eingeht, während die Zugfestigkeit (σ_b) nur linear wirkt, lässt bereits eine Dickenabweichung von 0,1 mm bei einem standardmäßigen 2-mm-Blech den Tonnagebedarf schneller ansteigen als der Wechsel von 60-ksi-Baustahl zu 100-ksi-Hochfeststahl.
Wer diese Berechnung in konkrete Maschinen- und Prozessentscheidungen übersetzen möchte, findet bei ADH Machine Tool einen passenden technischen Einstieg: Das CNC-basierte Portfolio deckt unter anderem Abkanten, Laserschneiden, Nuten, Scheren und Blechautomatisierung ab. Die entsprechenden Materialien lassen sich hier herunterladen: technische Unterlagen und Produktinformationen.
Ingenieure betrachten bei schweren Strukturbauteilen regelmäßig die Zeichnungen und spezifizieren sofort eine massive Maschine als pauschalen Sicherheitsaufschlag. Sie behandeln Tonnage wie eine Rohware, die man horten sollte, statt wie eine präzise Kraft, die berechnet werden muss. Rechnen Sie ein standardmäßiges 10-Fuß-Biegen von 0,5-Zoll-Blech über einer 4-Zoll-V-Matrize durch: Wenn Sie Standard-A36-Baustahl (60 ksi) biegen, verlangt die Formel rund 153 Tonnen Kraft. Ersetzen Sie genau dasselbe 10 Fuß lange, halbzöllige Blech durch Advanced High-Strength Steel (AHSS) mit 120 ksi, verdoppelt sich der Bedarf sofort auf 306 Tonnen. Wenn Sie blind eine 3.000-Tonnen-Abkantpresse kaufen, ohne den exakten Multiplikatoreffekt Ihrer spezifischen Werkstoffgüten und Matrizenöffnungen abzubilden, entwickeln Sie keine technische Lösung. Sie raten mit einem Millionenbudget. Wie berechnet man die tatsächliche Grenze einer Maschine, wenn sich die Variablen unter dem Werkzeug ständig verschieben?

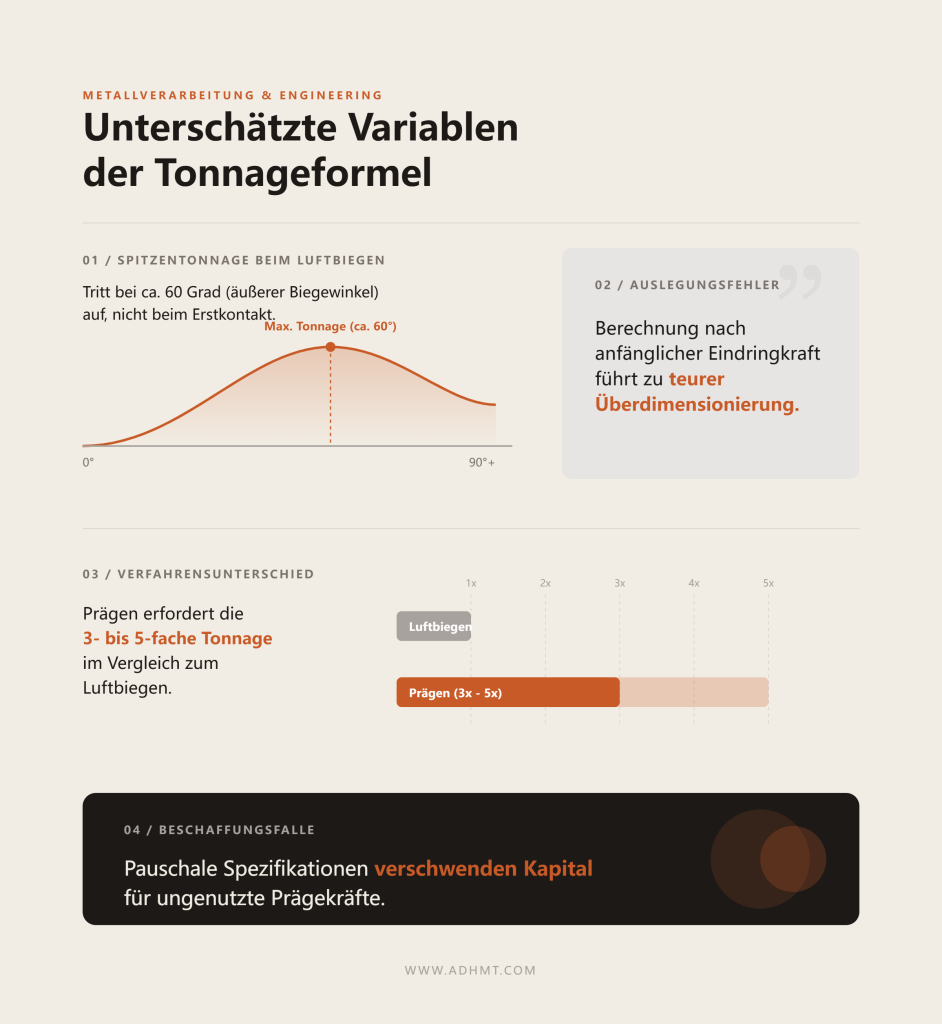

Die Spitzentonnage beim Luftbiegen tritt nicht auf, wenn der Stempel das Metall zum ersten Mal berührt. Sie wird bei etwa 60 Grad innerhalb des äußeren Biegewinkels erreicht. Bediener und Einkaufsteams, die die Maschinenkapazität anhand der anfänglichen Eindringkraft auslegen, unterschätzen systematisch die tatsächliche Spitzenlast ihrer täglichen Arbeit. Um diesen blinden Fleck auszugleichen, überdimensionieren sie die Maschine und nutzen überschüssiges Kapital, um ein verborgenes Lastprofil zu kaschieren, statt es konstruktiv zu berücksichtigen.
Biegeverfahren verzerren diese Rechnung zusätzlich. Prägen, also das Formen bis zur vollen Tiefe, erfordert bei exakt demselben Material und derselben Dicke das Drei- bis Fünffache der Tonnage des Luftbiegens. Dennoch fassen viele Beschaffungsspezifikationen alle Biegeoperationen unter einer einzigen, aufgeblähten Tonnageanforderung zusammen. Das führt zu massiver Überdimensionierung in Betrieben, die überwiegend luftbiegen, und zwingt sie, für Prägekräfte zu bezahlen, die sie nie einsetzen werden. Wenn das Biegeverfahren und die Winkeldynamik im Stillen die Spitzenlast bestimmen, was geschieht dann, wenn das Metall selbst die Regeln ändert?
Standard-Krafttabellen für das Luftbiegen, die landesweit an Werkstattwänden hängen, gehen von einer Basis-Zugfestigkeit von 60.000 psi für Baustahl aus. Moderne Automobil- und Strukturwerkstoffe liegen regelmäßig zwischen 80.000 und 120.000 psi. Diese alten Tabellen skalieren nicht linear. Der Einsatz einer massiven Abkantpresse, die für Baustahl ausgelegt ist, bei Advanced High-Strength Steels (AHSS), ohne das spezifische Verhältnis der V-Matrize neu zu berechnen, erzeugt eine falsche Kapazitätsgrenze.
Man könnte meinen, Ihre 2.500-Tonnen-Maschine gebe Ihnen die Freiheit, dickere Bleche zu biegen. Doch bei Stahl mit 120 ksi schrumpft Ihre effektive Arbeitsgrenze drastisch. Tatsächlich erhöhen Sie Ihre Dickenkapazität nicht; Sie verbrauchen lediglich die Nennpresskraft Ihrer Maschine, um gegen die Streckgrenze moderner Stahlgüten anzukämpfen. Mehr rohe Tonnage zu kaufen, um ein Problem der Werkstoffgüte zu lösen, ist ein teures Provisorium, das die Physik der Matrizenöffnung ignoriert. Wenn Sie die Zugfestigkeit dessen berücksichtigen, was Sie tatsächlich biegen, welcher einzelne größte Multiplikator lässt dann den Rest der Kapazitätsberechnung aus dem Ruder laufen?
Die Werkstückbreite (L in der Formel) ist ein direkter, linearer Multiplikator. Wird die Biegelänge von 10 Fuß auf 20 Fuß verdoppelt, verdoppelt sich der Kraftbedarf sofort. Käufer fixieren sich auf Materialdicke und V-Matrizenöffnungen und behandeln die Breite als sekundäre Variable, die lediglich die physische Länge des Maschinenbetts vorgibt. Das führt zum häufigsten, katastrophalen Investitionsfehler in der Schwerfertigung: dem Kauf einer monolithischen 40-Fuß-Abkantpresse mit 4.000 Tonnen nur deshalb, weil der Betrieb gelegentlich 40-Fuß-Bleche biegt.
Wenn ein Bediener ein normales 10-Fuß-Teil in die Mitte dieses 40-Fuß-Betts legt, bringt er eine enorme, lokal konzentrierte Kraft auf einen Rahmen auf, der dafür ausgelegt ist, die Last über seine gesamte Spannweite zu verteilen. Die Maschine hat die Tonnage, doch die Physik der Krafteinleitung über eine kurze Breite führt dazu, dass sich der Stößel durchbiegt. Das automatische Bombiersystem, das eine Last über die volle Länge erwartet, korrigiert aggressiv zu stark und zerstört den Biegewinkel. Sie haben Millionen für eine Maschine bezahlt, die ein 40-Fuß-Blech biegen kann, nur um festzustellen, dass sie ein 10-Fuß-Teil nicht präzise biegen kann. Wenn ein monolithischer Rahmen die Kraft physikalisch nicht effizient über unterschiedliche Teilebreiten verteilen kann, wie bewältigt man dann Extremaufträge, ohne die Standardproduktion zu ruinieren?
Wenn ein einzelner monolithischer Rahmen die Kraft physikalisch nicht effizient über unterschiedliche Teilebreiten verteilen kann, besteht die einzige Möglichkeit, Extremaufträge ohne Beeinträchtigung der Standardproduktion zu bewältigen, darin, den Monolithen vollständig aufzugeben. Die mathematische Lösung ist eine Tandemarchitektur: zwei oder mehr passend dimensionierte Maschinen werden gekoppelt, sodass sie sich für ein 40-Fuß-Blech synchronisieren und anschließend entkoppeln können, um Standardteile von 10 Fuß unabhängig zu fertigen. Genau hier wird eine CNC-basierte Lösung wie die Tandem-Abkantpresse von ADH Machine Tool relevant: Sie übersetzt den Flottenansatz in eine konkrete Biegekonfiguration für lange Bleche, ohne die Standardfertigung dauerhaft an eine überdimensionierte Einzelmaschine zu binden. Doch um zu verstehen, warum dieser Ansatz zwingend ist, muss man zunächst die genaue mechanische Strafe messen, die entsteht, wenn man sich auf einen einzigen massiven Anker verlässt. Hersteller behandeln maximale Tonnage als zukunftssicheres Sicherheitsnetz. In der Werkhalle wirkt dieses Sicherheitsnetz als Präzisionssteuer, die die Genauigkeit jedes Standardteils, das Sie durch die Maschine schicken, systematisch verschlechtert.
Wenn Sie ein 4-Fuß-Blech mit 1/4 Zoll Dicke auf einer 20-Fuß-Abkantpresse mit 2.000 Tonnen zentrieren, registriert die Maschine den zum Biegen erforderlichen Hydraulikdruck kaum. Dennoch biegt sich der Stahl des Stößels um diese winzige Werkzeugauflage herum wie eine Brücke unter einer Punktlast. Anwendungsdaten von Herstellern wie Trumpf bestätigen, dass Genauigkeitsfehler bei großen Pressen selten ein Kraftproblem sind; sie sind ein Geometrieproblem, verursacht durch die Lastposition und die ungestützte Bettlänge.
Eine Abkantpresse ist im Grunde ein riesiger C-Rahmen, der sich unter Last wie eine steife Feder verhält. Wird ein massiver Rahmen in seiner Mitte einer stark konzentrierten Last mit niedriger Tonnage ausgesetzt, verformen sich die ungestützten Enden von Stößel und Bett nicht in dem gleichmäßigen, berechenbaren Bogen, für den die Maschine konstruiert wurde. Die schwere Stahlstruktur widersteht dem lokalisierten Druck ungleichmäßig. Statt einer perfekt linearen Biegung entsteht eine mikroskopische Verdrehung im Rahmen, die sich direkt auf das Werkstück überträgt. Sie haben einen massiven Anker gekauft, um Leistungsfähigkeit zu garantieren, doch seine schieren physischen Abmessungen machen ihn dort zu steif, wo er es nicht sein sollte, und genau dort zu nachgiebig, wo Sie eine enge Toleranz halten müssen.
Die branchenübliche Genauigkeit von Standard-Abkantpressen liegt bei Biegewinkeln bei etwa +/-0,5 Grad und bei der linearen Positionierung bei +/-0,1 Millimeter. Diese Basiswerte auf einer Mega-Maschine bei Standardarbeiten zu erreichen, ist nahezu unmöglich, weil sich hydraulische und mechanische Kompensationssysteme unterhalb von 40 % ihrer Nennkapazität entsprechend verhalten.
Automatische Bombiersysteme sind dafür ausgelegt, die Mitte des Unterbalkens nach oben zu drücken, um der natürlichen Durchbiegung des Oberbalkens nach unten entgegenzuwirken. Diese Systeme berechnen ihre Gegenkraft anhand einer proportionalen Kurve, die an die maximale Tonnage der Maschine gekoppelt ist. Wenn Sie eine 2.000-Tonnen-Abkantpresse bei 15 % Auslastung betreiben, öffnen sich die hydraulischen Proportionalventile nur minimal. Sie arbeiten außerhalb ihres optimalen Auflösungsbereichs und liefern Niederdruckdaten an ein Bombiersystem, das für massive Strukturverformung kalibriert ist. Die Maschine überkompensiert aggressiv und drückt die Mitte des Betts für die tatsächlich anliegende Last zu weit nach oben. Genau hier liegt die mechanische Einbuße: Dokumentierte OEM-Genauigkeitsspezifikationen zeigen, dass der Betrieb eines massiven Rahmens unterhalb von 20 % Kapazität über eine Standardlänge von 10 Fuß regelmäßig eine Winkelabweichung von +/- 1,5 bis 2,5 Grad verursacht – bis zum Fünffachen der akzeptablen Branchentoleranz. Das Ergebnis ist eine kanuförmige Biegung: in der Mitte überbogen, an den Enden unterbogen. Rohe Kraft lässt sich nicht sauber nach unten skalieren; sie erzeugt ein dynamisches Toleranzproblem, das Bediener mit Unterlegblechen und manuellen Übersteuerungen ausgleichen müssen.
Moderne dünnwandige Materialien und hochfeste Stähle der neuen Generation weisen eine erhebliche Variabilität der Rückfederung auf. Zwei Bleche aus 14-Gauge-Stahl von derselben Palette können je nach Walzrichtung und inneren Spannungen unterschiedlich zurückfedern. Der Umgang damit erfordert Feingefühl – konkret eine gerade Stößelausrichtung, hochauflösende Encoder und eine aktive Winkelmessung im geschlossenen Regelkreis, die die Eintauchtiefe des Stempels in Echtzeit anpasst. Genau hier wird eine spezialisierte CNC-Abkantpresse von ADH Machine Tool relevant, weil sie als Teil eines vollständig CNC-basierten Portfolios auf präzise Biegeprozesse und automatisierte Blechbearbeitung ausgelegt ist.
Ein monolithischer 4.000-Tonnen-Rahmen arbeitet diesen Präzisionssteuerungen aktiv entgegen. Die schiere Masse und Trägheit eines 60.000 Pfund schweren Stahlstößels, der sich nach unten bewegt, kann die schnelle Reaktionsfähigkeit im Mikromillimeterbereich, die für eine aktive Rückfederungskompensation erforderlich ist, nicht umsetzen. Wenn ein Lasersensor während des Biegevorgangs einen Fehler von 0,2 Grad erkennt, können die massiven Hydraulikzylinder ihre Korrektur nicht fein genug dosieren, ohne über das Ziel hinauszuschießen. Die Maschine ist schlicht zu schwer, um beweglich zu sein. Ein Stück Blech lässt sich nicht mit roher Gewalt zu hochpräziser Maßhaltigkeit zwingen. Wenn rohe Kraft bei den leichteren Standardaufträgen, die den Großteil Ihres Umsatzes ausmachen, grundsätzlich versagt, müssen Sie die Architektur Ihrer Fertigung vollständig neu überdenken.
Die mechanische Realität, dass ein monolithischer Rahmen bei leichteren Aufträgen versagt, stellt Betriebsinhaber vor eine rechnerische Vorgabe: Sie müssen Ihre schweren Ausreißer im Plattenbereich von Ihrer täglichen Produktion entkoppeln. Wenn zwei passend dimensionierte Maschinen in einem synchronisierten Tandemverbund gekoppelt werden, können Sie die Kräfte für eine 40-Fuß-Platte bündeln und sie anschließend trennen, um Standardteile von 10 Fuß unabhängig zu fertigen. Die Bewertung dieses Flottenansatzes erfordert jedoch einen Blick über die glänzenden Herstellerbroschüren hinaus. Tandemmaschinen setzen die Physik des Biegens nicht einfach außer Kraft; sie tauschen lediglich die strukturellen Grenzen eines riesigen Stahlrahmens gegen die digitale Komplexität der Softwaresynchronisierung.
Fachliche Empfehlungen von Biegespezialisten weisen durchgehend darauf hin, dass ein einzelner massiver Rahmen einen durchgehenden Arbeitsbereich und eine einfachere Teilehandhabung bietet. Wenn Ihr Betrieb rund um die Uhr 40 Fuß lange, 2 Zoll dicke Stahlsegmente für den Schiffbau walzt, ist ein 5.000-Tonnen-Monolith das richtige Werkzeug. In einer reinen Schwerblechumgebung ist Flexibilität irrelevant. Ein monolithischer Rahmen hat keine mittige Verbindungsstelle und erfordert daher keinerlei Softwareinterpolation zwischen zwei separaten CNCs.
Tandem-Anordnungen bringen dagegen eine dauerhafte mechanische Nahtstelle mit sich. Anwendungsdaten von Herstellern wie Bystronic zeigen, dass ein Werkstück beim Bearbeiten über zwei gekoppelte Maschinen hinweg eine zweite Gruppe von Synchronisationsvariablen tolerieren muss. Zwei getrennte Hydrauliksysteme, zwei Bombierungsprofile und zwei Sätze von Stößel-Encodern müssen exakt übereinstimmen. Wenn Ihr Produktspektrum ausschließlich aus schweren Arbeiten mit großer Spannweite besteht und Sie die Tandemmaschinen nie tatsächlich entkoppeln, um Standardaufträge auszuführen, haben Sie keine Flexibilität gekauft. Sie haben lediglich eine kompliziertere Einzelmaschine mit einer dauerhaften Schwachstelle in der Mitte erworben. Die Tandem-Rechnung führt nur dann zu einer Kapitalrendite, wenn Ihre Fertigung die Agilität benötigt, den Maschinenverbund aufzuteilen.
Betrachten Sie den physischen Aufbau einer 12 Meter langen monolithischen Abkantpresse. Die Hydraulikzylinder, die den Stößel antreiben, befinden sich ganz links und ganz rechts an der Maschine. Wenn Sie ein langes Teil biegen, wölbt sich der Stößel in der Mitte nach oben und der Tisch nach unten. Das automatische Bombierungssystem der Maschine muss einen massiven, durchgehenden Stahlträger nach oben drücken, um eine einzige, weit verlaufende Durchbiegungskurve auszugleichen. Produktdokumentationen von Unternehmen wie Trumpf bestätigen, dass große Abkantpressen ohne starke aktive Kompensation keine Geradheit über diese langen Spannweiten garantieren können, weil die Steuerung eines einzelnen 40-Fuß-Durchbiegungsbogens mit nur zwei Druckpunkten mechanisch ineffizient ist.
Eine Tandem-Anordnung verändert diese Geometrie grundlegend. Zwei miteinander gekoppelte 20-Fuß-Maschinen haben nicht zwei Hydraulikzylinder, sondern vier. Die massive 40-Fuß-Durchbiegungskurve wird in zwei kleinere, flachere Bögen aufgeteilt, die jeweils von einem eigenen Zylindersatz und einem eigenen lokalisierten Bombierungssystem getragen werden. Statt gegen eine einzige massive strukturelle Durchbiegung anzukämpfen, steuert die CNC zwei eng kontrollierte Zonen. Das Präzisionsrisiko verlagert sich von der reinen mechanischen Durchbiegung zur Software-Synchronisation. Sie tauschen eine physikalische Unmöglichkeit — einen 40 Fuß langen, nicht abgestützten Träger vollkommen gerade zu halten — gegen eine lösbare Softwaregleichung: die Synchronisierung zweier Y-Achsen am Stoßpunkt auf 0,01 Millimeter genau. Für Betriebe, die lange Teile mit hohen Präzisionsanforderungen kombinieren, ist das Halbieren der Durchbiegungskurve der einzige Weg, enge lineare Toleranzen einzuhalten.
Das Wechseln einer 40 Fuß langen Reihe schwerer Multi-V-Matrizen erfordert einen Gabelstapler, zwei Bediener und Stunden verlorener Produktionszeit. Auf einer monolithischen Maschine müssen Sie jedes Mal, wenn Sie von einem Auftrag mit 1-Zoll-Blech auf einen Standardwinkel aus 1/4-Zoll-Material wechseln, das gesamte Maschinenbett räumen. Die schiere physische Masse der Werkzeuge wird zu Ihrem wichtigsten Engpass. Sie tragen die Investitionskosten für massive Tonnage, verlieren jedoch operative Marge durch Rüstzeit, weil die Maschine von ihren eigenen Werkzeuganforderungen blockiert wird.
Tandem-Architekturen erlauben es, diese logistische Rechnung zu umgehen. Im entkoppelten Betrieb können Sie die schweren Groß-V-Matrizen dauerhaft in Maschine A belassen, um dicke Bleche zu bearbeiten, während Maschine B mit präzisen Schwanenhalsstempeln und schmalen Matrizen für leichtere, komplexere Arbeiten ausgerüstet wird. Sie vermeiden den ständigen Abbau. Die Tandem-Anordnung isoliert die schweren Arbeiten und hält den restlichen Produktionsfluss aufrecht, ohne Bediener dazu zu zwingen, Tonnen von Stahl zu bewegen, nur um einen 10-Gauge-Winkel zu biegen. Doch auch wenn die Aufteilung der Maschine die Physik des Biegens und die Logistik der Werkzeugwechsel löst, beseitigt sie nicht die physische Stellfläche der Anlage. Ob Sie einen einzigen massiven Anker setzen oder eine Flotte kleinerer Maschinen aufstellen: Sie müssen den Boden darunter dennoch verändern.
Ein NIST-Bericht aus dem Jahr 2024 zur Wirtschaftlichkeit industrieller Instandhaltung hebt eine harte Realität hervor: Facility Manager unterschätzen regelmäßig die tatsächlichen Lebenszyklus- und Installationskosten massiver Maschinen, weil sie Infrastruktur als vorhersehbaren Kostenposten behandeln. Wenn ein Anbieter eine 3.000-Tonnen-Abkantpresse anbietet, umfasst diese Zahl den Stahl, die Hydraulik und die CNC. Sie ignoriert vollständig die Tatsache, dass man drei Millionen Pfund konzentrierte Kraft nicht einfach auf einen normalen sechs Zoll starken Betonboden in der Werkhalle schrauben kann. Um zu verhindern, dass die Maschine die Bodenplatte aufreißt und unter ihrer eigenen Betriebslast in den Untergrund absinkt, müssen Sie die Geologie Ihrer Anlage verändern.
Betrachten Sie die Geometrie einer Megamaschine. Um zu verhindern, dass sich ein 40 Fuß langes Unterbett unter 3.000 Tonnen Druck durchbiegt, benötigt die Maschine ein massives unteres Tragwerk. Dieses Tragwerk befindet sich nicht oberirdisch; es reicht 10 bis 15 Fuß unter die Fußbodenlinie. Sie gießen nicht einfach nur eine verstärkte Platte. Sie graben einen Keller.
Eine 15 Fuß tiefe Grube innerhalb einer bestehenden, laufenden Anlage auszuheben, ist ein logistischer Albtraum. Wenn Ihre Werkstatt auf einem hohen Grundwasserspiegel liegt, bauen Sie nun im Grunde einen wasserdichten U-Boot-Rumpf, nur um Ihre unteren Hydraulikkomponenten trocken zu halten. Wenn Sie in acht Fuß Tiefe auf Felsgestein stoßen, verlängert sich Ihr Installationszeitplan gerade um drei Monate für Spezial-Sprengarbeiten oder Kernbohrungen. Die Stellfläche der Maschine diktiert die Architektur der Anlage und zwingt Sie, Ihr Produktionslayout dauerhaft um einen einzigen, unbeweglichen Graben herum zu verankern.
Sobald die Maschine im Boden steht, bringt die Physik ihres Betriebs eine neue, wiederkehrende Belastung mit sich. 3.000 Tonnen Kraft zu erzeugen erfordert, enorme Mengen Hydraulikflüssigkeit unter hohem Druck zu bewegen, wodurch immense Wärme entsteht. Eine standardmäßige 200-Tonnen-Abkantpresse fasst vielleicht 150 Gallonen Öl und kommt mit einem einfachen luftgekühlten Wärmetauscher aus. Ein 3.000-Tonnen-Monolith arbeitet in einer völlig anderen Größenordnung und benötigt häufig Tanks mit mehr als 2.000 Gallonen Fassungsvermögen.
So viel Flüssigkeit durch den Verteilerblock zu drücken, erzeugt eine Wärmelast, die normale Werkstattluft nicht abführen kann. Sie müssen spezielle industrielle Kältemaschinen anschließen. Zudem baut Hydrauliköl unter ständigen Hochtemperaturzyklen ab. Wenn eine Standardmaschine eine Ölspülung benötigt, kostet das ein paar Hundert Dollar und dauert einen Nachmittag. Wenn bei einer 2.000-Gallonen-Megamaschine der planmäßige Flüssigkeitswechsel ansteht, kaufen Sie Öl per Tanklastwagen und zahlen für eine spezialisierte Entsorgung gefährlicher Abfälle. Genau das ist die Prognosefalle, vor der die NIST-Daten warnen: Die grundlegenden Betriebskosten steigen mit der Tonnage exponentiell, nicht linear.
Der letzte versteckte Multiplikator trifft Ihre Versorgungsinfrastruktur. Eine Megamaschine benötigt Hochspannungsanschlüsse, die häufig die vorhandene Kapazität einer standardmäßigen Schwerfertigungshalle überschreiten, sodass neue Transformatoren und modernisierte Schaltanlagen erforderlich werden. Kombiniert man die elektrischen Aufrüstungen mit dem Grubenaushub, dem individuell vor Ort gegossenen Betonfundament und den industriellen Kältemaschinen, erreichen oder übersteigen die Kosten für die Vorbereitung der Anlage regelmäßig den Kaufpreis der Abkantpresse selbst.
Dieser Infrastrukturschock verändert die erforderliche Kapitalrendite der Maschine grundlegend. Daten aus Manufacturing Engineering zeigen, dass die Overall Equipment Effectiveness (OEE) einbricht, wenn eine Maschine unterhalb ihrer optimalen Kapazität genutzt wird. Wenn Sie zwei Millionen Dollar für eine Abkantpresse ausgeben und weitere zwei Millionen Dollar dafür, Ihr Gebäude zu ihrem Unterbringen umzubauen, muss diese Arbeitszelle kontinuierlich schwere Blechaufträge mit hoher Marge ausführen, nur um ihre amortisierte Stellfläche kostendeckend zu machen. Wenn dieser massive, teure Anker gezwungen ist, 1/4-Zoll-Halterungen zu biegen, weil die schweren Aufträge ausgeblieben sind, verschwendet er nicht nur Tonnage – er zerstört aktiv die Rentabilität Ihrer Werkstatt. Größe allein ist nicht der Bösewicht, aber die Bindung an die dauerhafte Infrastruktur eines 3.000-Tonnen-Monolithen zwingt Sie, das Kapitaldelta zu berechnen: die Millionen, die für Fundament- und Versorgungsaufrüstungen ausgegeben werden, geteilt durch den tatsächlichen Prozentsatz Ihres Auftragsbestands, der maximale Tonnage erfordert.
Wenn Sie diese Kapitaldifferenz-Rechnung auf einen realistischen Produktionsplan anwenden, weist die Mathematik zwangsläufig weg davon, das gesamte Fähigkeitsspektrum selbst vorzuhalten, und hin zu einer passend dimensionierten Flottenarchitektur, bei der der Sweet Spot für die Schwerfertigung zwischen 1.500 und 2.500 Tonnen liegt. Dieser Bereich bietet genug rohe Kraft, um anspruchsvolle industrielle Bleche zu bearbeiten, während die physische Stellfläche – und die Investitionsausgaben – in einem realistischen Rahmen bleiben. Doch diesen Sweet Spot zu treffen, erfordert, die „Was wäre wenn“-Denkweise im Einkauf aufzugeben.
Anbieter verkaufen Ihnen gern eine Maschine, die für Ihr absolutes Worst-Case-Szenario ausgelegt ist. Das ist eine mathematische Falle, die auf der Physik in der Werkstatt basiert. Die Tonnage skaliert mit dem Quadrat der Materialdicke. Wenn Sie die Blechdicke von einem Viertelzoll auf einen halben Zoll verdoppeln, verdoppelt sich die erforderliche Kraft nicht. Sie vervierfacht sich.
Wenn 80 % Ihres täglichen Auftragsmixes aus halb Zoll dickem Baustahl bestehen, wird eine 1.500-Tonnen-Maschine diese Arbeit den ganzen Tag profitabel abarbeiten. Wenn ein Kunde jedoch gelegentlich nach ein Zoll dickem Blech fragt, verlangt die quadratische Mathematik plötzlich einen Koloss. Diesen Koloss zu kaufen bedeutet, das doppelte Kapital auszugeben, um einen winzigen Bruchteil Ihres Produktionsplans abzudecken. Schlimmer noch: Die Nennkapazität täuscht. Eine 2.500-Tonnen-Maschine, die Standard-Baustahl biegt, verliert einen massiven Teil ihrer effektiven Leistung, sobald Sie auf Edelstahl umstellen, der einen Umformbarkeitsmultiplikator von bis zu 1,7 erfordert. Wenn Sie Ihre Maschine so dimensionieren, dass sie 100 % der potenziellen Dicken und Materialien abdeckt, kaufen Sie eine Maschine, die drei Stufen größer ist, als es Ihr täglicher Medianauftrag erfordert. Die 80-%-Abdeckungsregel zwingt Sie, Ihren tatsächlichen, historischen Auftragsmix abzubilden und eine klare Grenze zu ziehen.
Sie kaufen die Maschine, die die 80 % mit maximaler Effizienz bewältigt, und den Rest lassen Sie ziehen.
Was passiert, wenn dieser 20-%-Ausreißerauftrag auf Ihrem Schreibtisch landet und Sie nur eine 2.000-Tonnen-Maschine haben? Sie ändern Ihre Physik. Tonnage-Flexibilität entsteht in erster Linie durch Ihre Werkzeugstrategie, nicht durch Ihre Hydraulikzylinder.
Die zum Biegen von Blech erforderliche Kraft steht in einer linearen umgekehrten Beziehung zur Matrizenweite. Wenn Sie die Öffnung Ihrer V-Matrize von vier Zoll auf acht Zoll erweitern, halbieren Sie die erforderliche Tonnage exakt. Ja, dadurch vergrößert sich der Innenradius der Biegung. Ja, es bleibt ein größerer ungebogener Flachbereich am Rand des Blechs. Aber wenn die Kundenzeichnung es zulässt, kann eine 1.500-Tonnen-Abkantpresse mit einer breiteren Matrize die Arbeit einer 3.000-Tonnen-Maschine erledigen.
Wenn die Zeichnung strenge Vorgaben macht, betrachten Sie die Prozessflexibilität. Ein massives, komplexes Profil in einem einzigen Durchgang zu biegen, erfordert Spitzentonnage. Dasselbe Profil in einen Mehrdurchgangsprozess aufzuteilen – das Material in kleineren Schritten durchzubumpen – senkt die Kraftschwelle drastisch. Es dauert länger. Es erfordert mehr Handling durch den Bediener. Aber dreißig zusätzliche Minuten Arbeitszeit bei einem seltenen Auftrag sind unendlich viel günstiger, als eine mehrere Millionen Dollar teure Megamaschine abzuschreiben, die ungenutzt dasteht und auf genau dieses Profil wartet.
Irgendwann stoßen Sie auf einen Auftrag, den Werkzeugtricks nicht lösen können. Ein Kanal mit engem Radius in dickem hochfestem Stahl erfordert Formwerkzeuge, was die erforderliche Luftbiegekraft sofort verdreifacht. Ihre 2.000-Tonnen-Maschine kann das schlicht nicht leisten.
An diesem Punkt geraten Werkstattinhaber in Panik.
Sie hassen es, Aufträge abzulehnen. Aber betrachten wir die harte ROI-Rechnung. Wenn das Upgrade von einer 2.000-Tonnen-Maschine im Sweet Spot auf einen 4.000-Tonnen-Monolithen zusätzlich zwei Millionen Dollar an Kapital- und Fundamentarbeiten kostet, wie viele extreme Biegeaufträge müssen Sie gewinnen, nur um bei diesem Upgrade die Gewinnschwelle zu erreichen? Diese Ausreißer an einen spezialisierten Schwerblechbetrieb zu vergeben, schmälert die Marge dieses konkreten Auftrags. Es verletzt Ihren Stolz. Aber einmal im Monat einen Aufpreis an einen Partnerbetrieb zu zahlen, ist rechnerisch besser, als dauerhaft eine siebenstellige Schuldenlast für eine Fähigkeit zu tragen, die Sie nur selten nutzen. Das Outsourcing der Extremfälle schützt Ihre Kernrentabilität. Es hält Ihre Fertigungsfläche agil. Am wichtigsten ist: Es setzt Ihr Kapital frei, um in die Automatisierung und Software zu investieren, die Ihren 80-%-Sweet-Spot radikal effizienter macht.
Sie haben gerade eine klare Grenze bei einer 2.000-Tonnen-Maschine gezogen, um den Großteil Ihrer Schwerblecharbeiten abzudecken. Diese Entscheidung lässt Ihnen einen Kapitalbetrag in Millionenhöhe, der nicht in einer Fundamentgrube für einen 4.000-Tonnen-Monolithen vergraben wurde. Die unmittelbare Frage lautet, wo Sie ihn einsetzen. Sie lenken diese Mittel direkt in die Software und Automatisierung, die Ihre Sweet-Spot-Maschine unangreifbar macht. Eine richtig dimensionierte Abkantpresse, kombiniert mit Offline-Programmiersoftware, automatischen Werkzeugwechslern und Laser-Winkelmesssystemen, wird eine schlicht ausgestattete Mega-Maschine bei jeder relevanten Kennzahl übertreffen. Maximale Tonnage ist eine statische Verteidigung gegen das Unbekannte. Passgenaues Denken ist eine aktive Offensive: Es kombiniert genau die erforderliche hydraulische Kraft mit der digitalen Agilität, die den Stößel in Bewegung hält.
Anbieter verkaufen Zukunftssicherheit, indem sie maximale Kapazität als festen, verlässlichen Rahmen darstellen. Die Physik in der Fertigungshalle sagt etwas anderes. Sehen Sie sich eine Standard-Kapazitätstabelle eines Herstellers wie Cincinnati Incorporated an. Eine Maschine, die dafür ausgelegt ist, 21,7 Fuß Standardmaterial im Luftbiegeverfahren zu biegen, fällt plötzlich auf einen nutzbaren Bereich von 12,8 Fuß zurück, sobald Sie auf ein Material mit höherem Umformbarkeitsfaktor wechseln. Maximale Tonnage ist ein bewegliches Ziel, das vollständig von der Streckgrenze des Materials und Ihrer gewählten Biegemethode geprägt wird. Überkapazität für eine unbestimmte Zukunft zu kaufen, ignoriert, wie schnell diese Kapazität verschwindet, wenn sich Legierungsspezifikationen ändern.
Diese blinde Jagd nach Tonnage verändert auch die grundlegende Geometrie Ihrer Fertigungsfläche. Die gängige Faustregel für V-Matrizen schreibt eine Öffnung von etwa dem Achtfachen der Materialdicke vor. Ein 0,125-Zoll-Blech benötigt eine 1-Zoll-Matrize. Doch ein Anbieter, der eine Mega-Maschine vorantreibt, wird schnell darauf hinweisen, dass eine breitere Matrize die erforderliche Tonnage reduziert, und Sie damit subtil dazu ermutigen, überdimensionierte Werkzeuge einzusetzen, um den überdimensionierten Stößel zu rechtfertigen. Dieser versteckte Kompromiss vergrößert Ihren Innenbiegeradius und verändert die Mindestflanschlängen. Sie kaufen nicht mehr nur ungenutzte Kapazität; Sie verschlechtern aktiv die Präzision und Geometrie Ihrer Standardteile, um eine Maschine unterzubringen, die Sie nie gebraucht haben. Echte Wachstumsprognosen bilden konkrete kommende Aufträge ab. Verkäufer-Upselling bildet Angst ab.
Es gibt seltene Fälle, in denen Überdimensionierung eine vernünftige Absicherung und keine Eitelkeit ist. Eine Abkantpresse bei jedem Zyklus auf 100 % ihrer Nennkapazität zu fahren, verformt den Stößel, beschädigt Werkzeuge und schafft erhebliche Sicherheitsrisiken für den Bediener. Sie benötigen eine mechanische Sicherheitsreserve. Aber ein gezielter Puffer von 20 % zum Schutz der Hydraulik ist etwas völlig anderes, als die doppelte erforderliche Tonnage zu kaufen, nur um sich sicher zu fühlen.
Kapazitätsplanung scheitert, wenn Ingenieure sie wie einen Einkauf im Katalog behandeln. Sie ist ein Problem der Kapitalallokation. Jeder Dollar, der für Stahl ausgegeben wird, der ungenutzt herumsteht, fehlt bei durchsatzsteigernder Technologie. Wenn Sie Ihre Maschine auf Ihren medianen Auftragsmix abstimmen, kauft das eingesparte Kapital robotische Teilemanipulatoren für Schwerblech und reduziert eine dreiköpfige Handhabungsmannschaft auf einen einzelnen Bediener. Es kauft dynamische Bombiersysteme, die bei langen Biegungen Genauigkeit im ersten Durchlauf gewährleisten. Sie hören auf, für theoretische Kraft zu bezahlen, und beginnen, für tatsächliche Geschwindigkeit zu bezahlen.
Anbieter verkaufen Ihnen gern die obersten 5 % Ihres Auftragsbuchs und stellen massive Tonnage als Statussymbol eines leistungsfähigen Betriebs dar. Echte Ingenieurarbeit ignoriert jedoch das Typenschild und richtet Investitionsausgaben an Ihrer tatsächlichen Biegekurve aus. Um ein belastbares ROI-Urteil für Ihre nächste Abkantpresse zu erhalten, legen Sie die Bestellung zurück und führen Sie diesen dreistufigen Test zur Kapitalallokation durch:
Erstens: Ermitteln Sie Ihren Auftrag im 80. Perzentil. Ziehen Sie Ihre tatsächlichen Produktionsdaten der letzten 36 Monate heran und ignorieren Sie die Fantasie-Pipeline des Vertriebsteams. Wenn 80 % Ihrer schweren Blechbearbeitung 1.500 Tonnen oder weniger über ein Standardbett erfordern, ist das Ihre grundlegende Maschinenanforderung.
Zweitens: Berechnen Sie die Infrastrukturdifferenz. Kalkulieren Sie die 15 Fuß tiefe Fundamentgrube, die spezielle Schwerlastmontage, die elektrischen Hochspannungsaufrüstungen und die Krantragfähigkeit, die für einen 4.000-Tonnen-Monolithen erforderlich sind. Vergleichen Sie dies mit der standardmäßigen Flachbodeninstallation einer passend dimensionierten Maschine oder einer Tandemlösung. Diese Differenz ist Ihre versteckte Strafzahlung für Überdimensionierung.
Drittens: Führen Sie die Break-even-Rechnung für das Outsourcing durch. Nehmen Sie das Kapital, das Sie durch die Preisdifferenz der Maschine und die Infrastrukturdifferenz sparen. Berechnen Sie, wie viele Jahre Outsourcing der extremen obersten 20 % Ihrer Aufträge nötig wären, um genau diese Einsparungen aufzubrauchen. Bei nahezu jedem Shopfloor-Audit, das ich durchführe, liegt der Break-even-Punkt deutlich jenseits des Abschreibungszyklus der Anlage.
Sie kaufen keine Megamaschine, um sich gegen unbekannte Variablen abzusichern. Sie kaufen passend dimensionierte oder Tandem-Architekturen, weil die Rechnung beweist, dass sie die einzige profitable Wahl sind. Führen Sie den Test durch, schützen Sie Ihre Marge und lassen Sie die Zahlen entscheiden.
