Sie unterschreiben die Bestellung für zwei identische 300-Tonnen-Abkantpressen. Der OEM verspricht, dass Sie mit einem einfachen Tandem-Upgrade ein 600-Tonnen-Monster erhalten, das 40 Fuß lange Lichtmasten in einem einzigen Hub biegen kann. Es klingt nach einfacher Mathematik.
Doch zwei Wochen nach der Installation kommt ein 5.000-Dollar-Blech aus hochfestem Stahl aus den Werkzeugen und sieht aus wie ein verdrehter Flugzeugpropeller. Die linke Maschine hat ihre Tiefe exakt erreicht. Die rechte Maschine hat ihre Tiefe exakt erreicht. Und trotzdem ist das Teil Ausschuss.
Die Mathematik hat gelogen.
Betreten Sie eine beliebige Schwerfertigungshalle, und der Reiz einer Tandem-Anlage ist auf den ersten Blick offensichtlich. Zwei identische Maschinen stehen nebeneinander, ihre Tische perfekt ausgerichtet, und versprechen unbegrenzte Flexibilität. Am Dienstag können Sie sie getrennt für hohe Stückzahlen von Halterungen betreiben und am Mittwoch per Knopfdruck einen massiven Kranausleger formen.
Fertiger lieben Modularität. Wir sind darauf gepolt, Werkzeugmaschinen wie industrielle Legosteine zu betrachten, in der Annahme, dass ein 14-Fuß-Tisch, der 14 Fuß Biegelänge bietet, zusammen mit einem zweiten 28 Fuß ergibt. Die Verkaufsunterlagen stützen diese Logik, indem sie auf ein einfaches Ethernet-Kabel verweisen, das die beiden Schaltschränke verbindet. Das Ganze wird als „Master-Slave“-Konfiguration verkauft und hakt ein Feld im Datenblatt ab, wodurch die Integration wie eine gelöste Softwarefunktion wirkt und nicht wie eine mechanische Hürde.
Die Annahme lautet, dass die Master-Maschine Befehle gibt und die Slave-Maschine sofort folgt. Wenn beide Pressen über hochwertige Hydraulik und präzise Glasmaßstäbe verfügen, muss das Gesamtsystem diese Präzision zwangsläufig übernehmen. Doch was geschieht, wenn zwei unabhängige Körper versuchen, ohne ein gemeinsames zentrales Nervensystem als einer zu handeln?
Schauen Sie genau auf den Spalt, an dem die beiden Seitenrahmen aufeinandertreffen. An dieser Mittelnaht zerfällt die Illusion einer einzigen Maschine.
In einer eigenständigen Abkantpresse fungiert die CNC-Steuerung als ein einziges Gehirn, das alle Hydraulikventile gleichzeitig ansteuert, um Bombierung und Tischdurchbiegung zu steuern. In einer herkömmlichen Master-Slave-Tandem-Anlage haben Sie nicht ein Gehirn; Sie haben zwei Gehirne, die versuchen, sich über einen Übersetzer zu koordinieren. Die Master-Maschine liest ihre Y1/Y2-Maßstäbe aus, berechnet die erforderlichen Ventilanpassungen und sendet dann über dieses Ethernet-Kabel ein Signal, das der Slave-Maschine sagt, dass sie dasselbe tun soll.
Datenübertragung braucht Zeit. Selbst Millisekunden an Latenz bedeuten, dass sich die Stößel unter Last nicht mehr vollkommen und kontinuierlich im Gleichlauf bewegen. Dem Stahl, der diese mittlere Lücke überbrückt, ist Ihre Netzwerkgeschwindigkeit gleichgültig; er spürt nur ungleiche Kraft. Wenn Tausende Tonnen Druck ungleichmäßig über ein durchgehendes Blech verteilt werden, setzt sich das Material zur Wehr. Wie lange kann ein übersetztes Signal diese physikalische Realität verdecken?
Beim Werksabnahmelauf wird der OEM-Techniker ein vollkommen gerades Stück Baustahl über die Mittelnaht biegen. Sie werden es mit einem Richtlineal prüfen, das Abnahmeprotokoll unterschreiben und sich großartig fühlen.
Dieses erste Teststück ist der größte Lügner in Ihrer Werkstatt.
Monate später verändert das Setzen des Fundaments das Bodenniveau um den Bruchteil eines Millimeters. Die Bombierzylinder der linken Maschine laufen sich etwas anders ein als die der rechten. Plötzlich haben die Bediener es mit wiederholten Steuerungsalarmen und ungleichmäßiger Y1/Y2-Bewegung zu tun. Eine Biegung, die ganz links und ganz rechts exakt 90 Grad misst, wölbt sich genau in der Mitte auf 92 Grad.
Diese Toleranzdrift entsteht, weil echte Tandemgenauigkeit keine Maschinenspezifikation ist. Sie ist ein strenger, fortlaufender Wartungsvertrag mit der Physik. Wenn zwei getrennte Maschinen lediglich ein Programm teilen, statt ein einheitliches Nervensystem zu bilden, summiert sich jede mikroskopische Abweichung bei Werkzeugausrichtung, Hinteranschlagkonstanz und hydraulischem Verschleiß an der Mittelnaht. Die Frage ist nicht, ob die Maschinen aus dem Takt geraten werden, sondern um wie viel sich der Stahl verformen wird, bevor er die Illusion vollständig zerstört.
Stahl ist elastisch, bevor er plastisch wird. Wenn Sie einen Stempel in ein 40 Fuß langes Blech aus halb Zoll dickem AR400 treiben, faltet sich das Metall nicht einfach; es setzt sich zur Wehr. Und am stärksten wehrt es sich gegen den schwächsten Punkt in Ihrer Hallenanordnung: den Luftraum zwischen den beiden Maschinen.

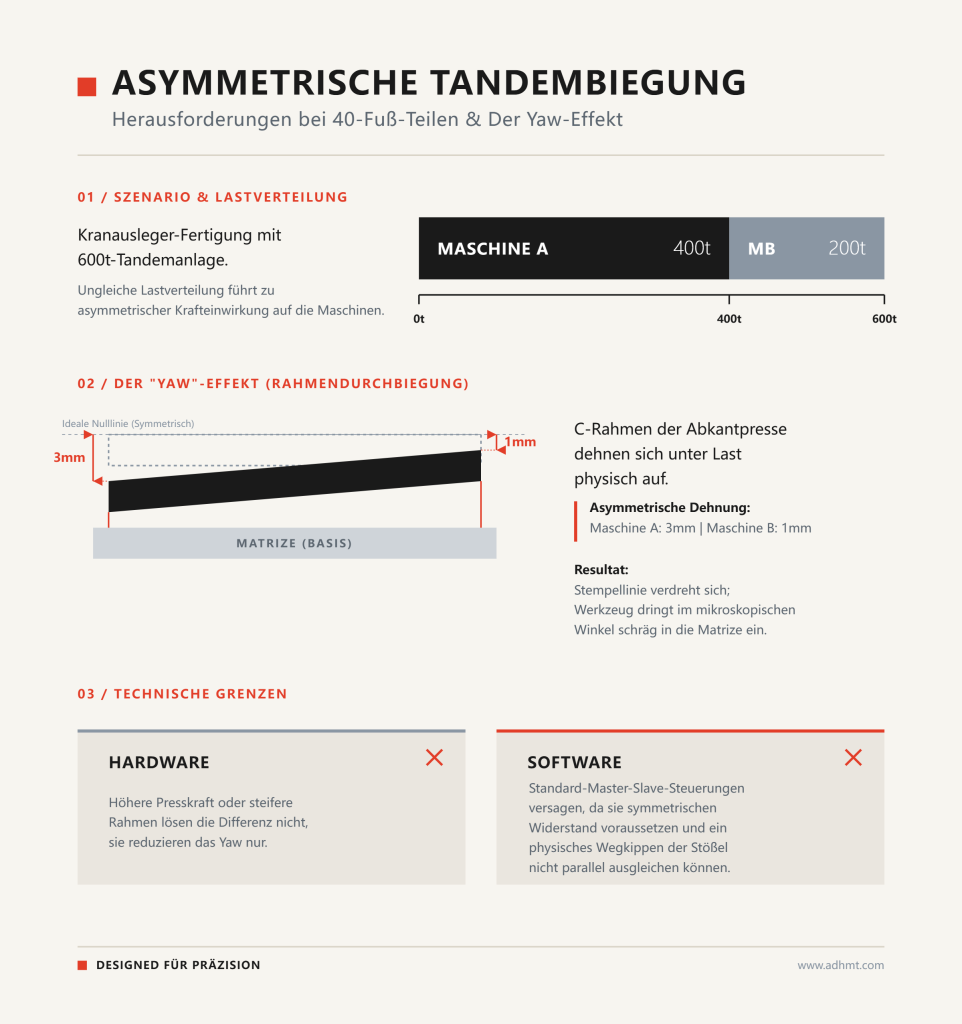

Stellen Sie sich vor, Sie formen einen massiven, mehrseitigen Kranausleger. Die Teilegeometrie gibt vor, dass die Biegelinie über die kombinierte Kapazität von 600 Tonnen Ihrer Tandemanlage selten vollkommen zentriert liegt. Maschine A könnte 400 Tonnen Widerstand aufnehmen, während Maschine B nur 200 übernimmt.
Unter hoher Last dehnen sich die massiven C-Rahmen einer Abkantpresse physisch auf. Dieses Phänomen wird als „Yaw“ bezeichnet. Bei einer Einzelmaschine antizipiert die Steuerung diese Dehnung und fährt den Stößel zum Ausgleich etwas tiefer. Bei einer asymmetrischen Tandembiegung dehnen sich die Rahmen jedoch mit völlig unterschiedlichen Raten. Wenn Maschine A sich um drei Millimeter dehnt und Maschine B um einen, verdreht sich die durchgehende Stempellinie. Sie treiben das Werkzeug nicht mehr gerade nach unten in die Matrize; Sie treiben es in einem mikroskopischen Winkel hinein.
Reine Tonnage kann das nicht beheben. Ein steiferer Rahmen reduziert lediglich das Yaw; er beseitigt nicht die Differenz zwischen den beiden Maschinen. Wenn der linke Stößel unter ungleicher Last physisch vom rechten Stößel wegkippt, wie soll dann eine standardmäßige Master-Slave-Softwareverbindung, die von vollkommen gespiegeltem Widerstand ausgeht, den Stempel parallel zur Matrize halten?
Die Standardantwort der OEMs auf Rahmenverformung ist die CNC-Bombierung. In das Unterbett integrierte Hydraulikzylinder drücken während des Hubs nach oben, um der nach unten gerichteten Durchbiegung der Maschine entgegenzuwirken und die Matrize exakt parallel zum Stempel zu halten.
Bei einer Einzelmaschine entsteht dadurch ein gleichmäßiger, durchgehender Bogen. Bei einer Tandemmaschine treffen zwei getrennte Bögen an einer Kante aufeinander.
Dieser physische Spalt zwischen den beiden Betten ist die „Totzone“. Wenn die Steuerung den Bombierdruck einfach über beide Maschinen hinweg spiegelt, sackt die Mittelnaht ab, sodass der Biegewinkel in der Mitte sichtbar offen bleibt. Um dies zu korrigieren, überkompensieren Bediener häufig, indem sie die Bombierkeile an den innenliegenden Enden beider Maschinen manuell nach oben fahren. Sie zwingen die Mittelnaht künstlich nach oben, um den Winkel zu schließen.
Das führt zu einem harten Kompromiss in der Werkstattpraxis. Die Mittelnaht misst am Ende vielleicht perfekte 90 Grad, doch die Zwischenstationen auf halber Länge jedes Betts sind nun auf 88 Grad überbogen. Der Fehler wurde nicht beseitigt, sondern lediglich verlagert. Die Naht verhält sich weniger wie ein einzelner zu korrigierender Punkt, sondern eher wie der Drehpunkt einer Wippe. Wenn die mechanische Bombierung allein die Totzone nicht überbrücken kann, ohne den Rest des Betts zu verziehen, was geschieht dann, wenn der Stahl selbst mitten im Biegevorgang die Regeln verändert?
Selbst wenn mechanische Steifigkeit und Bombierung perfekt eingestellt sind, wird das Metall Sie im Stich lassen. Blech ist kein homogenes Produkt. Laut europäischen Schulungsdaten für Abkantpressen kann die Streckgrenze von Coil zu Coil innerhalb exakt derselben nominellen Materialgüte um bis zu 10 % streuen.
Bei einem 10-Fuß-Teil ist diese Abweichung ein Ärgernis. Bei einer 40-Fuß-Tandembiegung ist sie katastrophal.
Die Rückfederungsempfindlichkeit steigt exponentiell mit Materialdicke und Streckgrenze. Wenn eine Platte am linken Ende etwas härter ist als am rechten, erfordert sie links mehr Überbiegung, um denselben endgültigen Ruhewinkel zu erreichen. Der linke Stößel (Y1/Y2-Achsen) muss tiefer in die Matrize drücken als der rechte Stößel (Y3/Y4-Achsen).
Eine traditionelle Master-Slave-Softwareverbindung kann mit dieser Realität nicht umgehen. Sie ist darauf programmiert, Bewegungen zu spiegeln, nicht die Lastverteilung auf Grundlage des Echtzeitwiderstands unabhängig auszuregeln. Wenn das Material asymmetrische Stößeltiefen verlangt, erzwingt die starre Software einen symmetrischen Hub, verdreht das Teil an der Mittelnaht und ruiniert die gesamte Länge. Wenn die innere Chemie des Metalls vorgibt, dass sich die Stößel unabhängig bewegen müssen, um eine gerade Biegung zu erzielen, wie kann dann eine Steuerungsarchitektur, die auf blinder Synchronisierung basiert, jemals erfolgreich sein?
Um eine echte Tandembiegung zu halten, muss die Ausrichtung von Ober- und Unterwerkzeug über das gesamte kombinierte Maschinenbett hinweg innerhalb von 0,05 Millimetern bleiben. Betriebsdaten von Abkantpressen zeigen, dass bereits eine Gesenkdurchbiegung von mehr als 0,3 Millimetern unter Last zu Winkelabweichungen führt, durch die das Teil Ausschuss wird. Die traditionelle Master-Slave-Architektur versucht, diese mikroskopische Toleranz mithilfe eines digitalen Übersetzers einzuhalten. Maschine A liest ihre linearen Wegmesssysteme Y1 und Y2 aus, verarbeitet die Position und sendet ein Nachführsignal an die Achsen Y3 und Y4 von Maschine B. Dieser Handshake dauert Millisekunden. In der schweren Fertigung entsprechen Millisekunden hydraulischer Bewegung Millimetern an Drift.
Diese Latenz erzeugt einen verborgenen Fehlermodus. Technische Protokolle aus Tandeminstallationen zeigen häufig, dass sich Synchronisationsprobleme in wiederholten CNC-Alarmen, ungleichmäßigen Biegewinkeln und unerklärlichen Links-rechts-Abweichungen äußern. Bediener verbringen Stunden damit, das Programm anzupassen oder Gesenke zu unterlegen, weil sie von einem Einrichtfehler ausgehen. Das war es nicht. Der Fehler ist im Steuerungsstack selbst angelegt. Wenn eine Maschine auf die andere reagiert, statt gemeinsam mit ihr zu agieren, läuft das System ständig seiner eigenen Korrektur hinterher. Eine Architektur, die auf verzögerten Reaktionen beruht, kann niemals absolute Parallelität garantieren, wenn der Stahl in Echtzeit Gegendruck erzeugt. Physik lässt sich nicht mit einem digitalen Übersetzer überlisten; die Master-Slave-Konfiguration garantiert das Scheitern, noch bevor der Stößel die Platte berührt.
Sie können nicht miteinander kommunizieren; sie müssen von derselben Instanz befehligt werden. Echtes Echtzeitmanagement erfordert eine Single-Brain-Architektur, bei der ein Prozessor alle vier Linearmaßstäbe gleichzeitig ausliest. Es gibt keinen Master und keinen Slave. Die Steuerung behandelt Y1, Y2, Y3 und Y4 wie vier Muskeln in einem einzigen Körper und betätigt die hydraulischen Proportionalventile auf Basis eines einheitlichen Algorithmus in exakt derselben Mikrosekunde.
Software allein ist kein Wundermittel. Technische Analysen von Genauigkeitsfehlern stellen die reine Softwarelösung infrage und zeigen, dass Links-rechts-Winkelunterschiede häufig aus mechanischer Stößelführung und Rahmensteifigkeit entstehen. Wenn die physischen Führungsleisten und Gleitbahnen zulassen, dass sich der Stößel unter einer schweren asymmetrischen Last seitlich verdreht, wird auch die schnellste Single-Brain-Steuerung der Welt lediglich eine schlechte Biegung präzise messen. Die Software kann nur den vertikalen Hub anpassen; sie kann einen sich verdrehenden Stößel nicht physisch begradigen. Fertiger, die versuchen, diese fortschrittliche Software auf nicht zueinander passende mechanische Körper zu zwingen, garantieren das Scheitern. Die Steuerung wird lediglich einen mathematisch perfekten Hub auf einem physisch verdrehenden Rahmen ausführen, mit Ausschussstahl und vergeudeter Tonnage als Ergebnis.
Sie entdecken die brutalen Kosten des Integrationsrisikos. Einen einheitlichen Controller auf zwei bestehende, separate Abkantpressen zu setzen, sieht in einer Investitionskosten-Tabelle beeindruckend aus. Die Realität in der Fertigungshalle ist ein Albtraum hydraulischer Latenz. Maschine A kann eine Pumpe und einen Ventilblock mit 5.000 Betriebsstunden Verschleiß haben, während Maschine B gerade erst aus der Kiste kommt.
Wenn das Single Brain eine gleichzeitige 10-Mikrometer-Korrektur über alle vier Zylinder befiehlt, reagieren die präzisen Proportionalventile von Maschine B sofort. Die verschlissenen Ventile von Maschine A hinken um den Bruchteil einer Sekunde hinterher. Der Stößel verdreht sich, die Mittelnaht sackt ab, und die Steuerung löst zum Schutz der Werkzeuge einen Synchronisationsfehler aus. Zweckgebaute Tandems funktionieren, weil hydraulische Ansprechkurven, Ventilblöcke und Rahmensteifigkeiten ab dem ersten Tag werkseitig auf die Abtastrate der Software abgestimmt sind. Selbst wenn Hardware und Software schließlich perfekt harmonieren, erzeugt die Maschine nicht automatisch einen schnelleren Durchsatz. Ohne eine einheitliche Werkzeugstrategie verlieren Sie jeden Zykluszeitvorteil, für den Sie gerade bezahlt haben.
40-Fuß-Teile zu biegen ist nur die halbe Herausforderung; sie mit Werkzeugen zu rüsten, ist der Punkt, an dem theoretische Kapazität oft verloren geht. Nehmen wir ein Schwerblechprofil, das enge Versatzbiegungen erfordert. Die Richtlinien für Werkzeuge schreiben strikt vor, dass Versätze mindestens das Sechsfache der Materialstärke voneinander entfernt sein müssen, um katastrophale Werkzeugkollisionen und übermäßigen seitlichen Verschleiß zu verhindern.
Auf einer einzelnen Maschine ist die Einhaltung dieses Freiraums eine einfache geometrische Aufgabe. In einer Tandemkonfiguration erfordert das Programmieren dieser Versätze über die physische Mittelnaht hinweg eine absolute Synchronisierung zwischen der Werkzeugbibliothek der Software und dem physischen Spannsystem. Wenn der Single-Brain-Controller keinen einheitlichen, visuellen Werkzeug-Workflow bietet, der die Lücke überspannt, sind die Bediener gezwungen, Freiräume manuell zu berechnen und die Naht im Probelauf zu testen. Die Master-Slave-Verzögerung zu eliminieren und die richtige Hardware zu kaufen, bedeutet nichts, wenn die gewonnenen Stunden bei der manuellen Werkzeugausrichtung wieder verloren gehen. Eine echte Single-Brain-Architektur muss den Werkzeug-Workflow über die Mittelnaht hinweg vorgeben, sonst bleiben Ihre Bediener hochbezahlte Rätselrater.
Der narrensicherste Weg, den Werkzeugengpass an der Mittelnaht zu lösen, besteht darin, die Naht vollständig zu beseitigen. Fortschrittliche Tandemsteuerungen versuchen, die Lücke mithilfe eines einheitlichen digitalen Zwillings zu überbrücken, und zwingen die Bediener, Versätze und Werkzeugfreiräume so zu programmieren, als wäre das Bett durchgehend. Diese Software ist brillant. Sie ist aber auch ein Workaround für einen physischen Nachteil. Bevor Sie sich darauf festlegen, den Software-Overhead eines Tandemsystems zu verwalten, müssen Sie schonungslos berechnen, ob Ihre Stellfläche und Ihr Teilespektrum die Komplexität tatsächlich rechtfertigen – oder ob Sie einfach einen massiven, extrem steifen kundenspezifischen Rahmen brauchen.
Stellen Sie sich Ihren täglichen Produktionsplan vor. Tandemsysteme werden allgemein mit dem Versprechen von Flexibilität vermarktet – der Fähigkeit, am Dienstag 40 Fuß lange Lichtmasten zu biegen und das System anschließend für den Rest der Woche aufzuteilen, um Halterungen auf zwei unabhängigen Maschinen zu fertigen. Das klingt nach der ultimativen Optimierung der Stellfläche.
Die Realität entspricht selten der Broschüre. Ein Tandemsystem aufzuteilen kostet Zeit. Sie müssen die Achsen neu referenzieren, die schweren Werkzeuge wechseln und die Sicherheitszonen physisch voneinander trennen. Wenn Ihre Fertigungshalle beengt ist und Sie tatsächlich einen High-Mix-/Low-Volume-Produktionsplan haben, kann diese Flexibilität die Umrüststrafe wert sein. Zwei unabhängige Maschinen, die die Arbeit von zwei Maschinen erledigen, sind sinnvoll, wenn Platz absolut knapp ist.
Aber was, wenn Sie sie tatsächlich nie aufteilen? Viele Fertiger kaufen Tandemsysteme wegen der schieren Tonnage und Länge und lassen sie dauerhaft im synchronisierten Modus verriegelt. Wenn Sie Schwerblech Schicht für Schicht über die gesamte Bettlänge bearbeiten, zahlen Sie eine erhebliche Komplexitätsabgabe für Flexibilität, die Sie nie nutzen. Ein einzelner kundenspezifischer Rahmen benötigt tatsächlich weniger Gesamtstellfläche als eine Tandemkonfiguration, weil er die Mittellücke, die doppelten Schaltschränke und die redundanten Hydrauliktanks eliminiert. Genau an diesem Punkt lohnt sich der Blick auf eine durchgängig CNC-basierte Lösung wie die CNC-Abkantpresse von ADH Machine Tool, deren Rahmen- und Stößelauslegung auf Festigkeit und Steifigkeit geprüft wird, statt unnötige Tandemkomplexität mitzuschleppen.
Vier Zylinder. Vier Positionsmesssysteme. Eine einheitliche Steuerung, die versucht, all das in Echtzeit auszubalancieren. Das sind viele bewegliche Teile, die instand gehalten werden müssen. Wenn Sie ein 10 Fuß langes Teil auf einem 40 Fuß langen Tandembett fertigen, lassen Sie oft vier massive Hydraulikzylinder takten, um die Arbeit von zwei zu erledigen.
Das beschleunigt den Verschleiß ungleichmäßig. Wenn achtzig Prozent Ihres Volumens aus kurzen, schweren Teilen bestehen, kann der Einsatz eines Tandemsystems die Maschine tatsächlich verschlechtern. Die Zylinder über dem aktiven Biegebereich tragen die Hauptlast, während die außenliegenden Zylinder mit minimalem Widerstand verfahren. Mit der Zeit entstehen dadurch physische Ungleichgewichte in den Hydraulikdichtungen und den Reaktionszeiten der Ventile, wodurch genau die Synchronisierung beeinträchtigt wird, für die Sie einen Aufpreis gezahlt haben.
Wenn Ihre Produktion ausschließlich aus langen, schweren Teilen besteht, ändert sich die Rechnung erneut. Werden 30-Fuß-Teile kontinuierlich gefertigt, wird der Synchronisationsaufwand zu einer dauerhaften Belastung. Jedes zusätzliche Proportionalventil ist ein potenzieller Ausfallpunkt. Ein einziger fehlerhafter Messwert an der rechten Maschine stoppt die gesamte Linie. Eine einzelne kundenspezifische 1.500-Tonnen-Abkantpresse hat dagegen zwei Zylinder, zwei Maßstäbe und ein solides Bett. Sie ist mechanisch einfach. Diese Einfachheit schafft kompromisslose Zuverlässigkeit – und genau hier wird eine CNC-basierte Lösung für große Biegelängen und hohe Tonnagen wie die große Abkantpresse von ADH Machine Tool zur naheliegenden nächsten Option.
Warum also nicht einfach eine einzelne 60-Fuß-Abkantpresse bauen? Physik und Logistik setzen der Idee irgendwann Grenzen. Ein kundenspezifischer Einzelrahmen ist der König der Zuverlässigkeit – genau bis zu dem Moment, in dem seine Herstellung oder sein Transport unmöglich wird.
Die Bearbeitung eines durchgehenden 30-Fuß-Stahlbetts erfordert eine spezialisierte Bodenfräsmaschine, über die nur sehr wenige OEMs verfügen. Der Versand erfordert Straßensperrungen, brückentechnische Gutachten und mehrachsige Schwerlasttransporter. Sobald Sie diese 30-Fuß-Schwelle überschreiten, bestimmt die schiere Masse des Stahlrahmens das Budget. Die Fundamentgrube, die zur Aufnahme seines konzentrierten Gewichts erforderlich ist, wird tiefer. Die logistischen Anforderungen, die Maschine überhaupt durch die Rolltore Ihrer Fabrik zu bekommen, steigen sprunghaft.
Bei dieser extremen Länge wandelt sich ein kundenspezifischer Einzelrahmen von einem robusten Arbeitstier zu einem finanziellen Anker. Wenn Ihre Teilelängen diese physische Schwelle überschreiten und ein einzelnes massives Bett logistisch unmöglich wird, müssen Sie die Einzelrahmenoption aufgeben und die Komplexität einer Tandemanlage akzeptieren. Um diesen Übergang zu bewältigen, gibt Ihnen der nächste Abschnitt die konkreten Werkzeuge an die Hand, die Sie benötigen, um Ihren Tandem-Integrator vor der Unterzeichnung einer Bestellung schonungslos zu prüfen.
Sie haben akzeptiert, dass Ihr 40-Fuß-Teilespektrum zwei Rahmen erfordert. Die logistische Obergrenze einer einzelnen massiven Abkantpresse hat Ihnen die Entscheidung abgenommen. Nun sitzen Sie einem Integrator gegenüber, und das Risikoprofil verschiebt sich vollständig von der Strukturphysik zur Beschaffungsstrategie. Wenn Sie diese Anschaffung wie den Kauf einer standardmäßigen, eigenständigen Abkantpresse behandeln, endet sie als millionenschweres Experiment. Der Prüfprozess muss die Softwarearchitektur und die physischen Werkzeugbeschränkungen schonungslos offenlegen, bevor auch nur ein Dollar den Besitzer wechselt.
Wenn Sie diese Validierung nicht nur intern, sondern mit einem potenziellen Lieferanten gegenprüfen möchten, kann ADH Machine Tool als Anbieter CNC-basierter Lösungen für Biegen und Blechautomatisierung ein sinnvoller Ansprechpartner sein: Kontakt aufnehmen, um Teilespektrum, Tonnage, Werkzeuggrenzen und Synchronisationsanforderungen konkret zu besprechen.
Fragen Sie den Vertriebsingenieur, wie die beiden Maschinen miteinander kommunizieren. Wenn die Antwort „branchenübliche API“ oder „Master-Slave-Schnittstelle“ lautet, packen Sie Ihre Aktentasche. Wenn ein Hersteller eine Drittanbieter-API an zwei getrennte Steuerungen anbaut, schafft er einen Übersetzer, kein Gehirn; sinnvoller ist es, eine echte Tandem-Abkantpresse von ADH Machine Tool zu prüfen, deren Nutzen aus CNC-basierter Biegetechnik und Entwicklungsarbeit an Abkantpressen, Automatisierung und intelligenter Ausrüstung plausibel zur Synchronisationsfrage passt.
Die hydraulischen Achsen Y1 und Y2 an der linken Maschine und die Achsen Y1 und Y2 an der rechten Maschine spielen nun eine Hochgeschwindigkeitsversion von „Stille Post“. Wenn die linke Maschine in einer Platte aus hochfestem Stahl auf eine harte Stelle trifft und ihr Stößel dadurch natürlich langsamer wird, muss die API diese Verzögerung interpretieren, die Daten paketieren, an die Mastersteuerung senden, für die rechte Maschine übersetzen und eine passende Verzögerung anweisen. Diese Latenz wird in Millisekunden gemessen. In der physischen Welt der Schwerfertigung werden Millisekunden Verzögerung direkt zu Graden der Überbiegung an der Mittelnaht.
Echte Tandemgenauigkeit erfordert, dass der Hersteller den Quellcode einer einzelnen, zentralisierten Steuerung besitzt, die alle vier Zylinder nativ ansteuert. Es darf keine Übersetzungsebene geben. Wenn der OEM die Steuerlogik und den Servicepfad für diese Software nicht besitzt, kann er Synchronisationslatenzen nicht beheben, wenn sie unweigerlich abdriften. Sie kaufen dann keine Maschine mehr; Sie kaufen eine dauerhafte Abhängigkeit von einem Software-Stack, den der Hersteller nicht vollständig unterstützen kann.
Sobald das Software-Gehirn validiert ist, übernimmt die physische Realität der Doppelbank-Anordnung. Die Werkzeugstandardisierung über zwei Maschinen hinweg kann Ihren gesamten Produktionsplan unauffällig in ein konstruktives Korsett zwingen.
Angenommen, Sie benötigen an der linken Maschine einen großen Freiraum für tiefe Kastenbiegungen bei komplexen Einzelarbeiten, während auf der rechten Maschine für einfache Halterungen eine Standard-Einbauhöhe ausreicht. Im Tandembetrieb verschwindet diese Flexibilität. Stempelhöhe, Matrizenöffnung und Spannart müssen über die Mittelnaht hinweg exakt übereinstimmen. Die zweite Bank kann sich einer Abweichung in der Werkzeuggeometrie nicht einfach „entziehen“. Wenn Sie zur Kosteneinsparung an einer Maschine eine hydraulische Klemmung und an der anderen eine manuelle mechanische Klemmung vorsehen, wird der Tandem-Workflow an den Rüstzeiten scheitern.
Jede kundenspezifische Konfiguration wird durch diese Einschränkung des kleinsten gemeinsamen Nenners geprägt. Sie sind gezwungen, entweder die einfachere Maschine zu enormen Kosten aufzurüsten oder die Fähigkeiten der komplexeren Maschine herabzustufen, um eine gemeinsame Geometrie beizubehalten. Wenn Sie dieses gemeinsame Werkzeug-Ökosystem nicht im Voraus abbilden, schließen Sie zukünftige Aufträge aus dem System aus, noch bevor das Fundament überhaupt gegossen ist.
Beim Factory Acceptance Testing endet das Marketing, und die Physik übernimmt. Die meisten Käufer erscheinen im Werk des Herstellers, sehen zu, wie das Tandemsystem ein makelloses 40-Fuß-Stück Viertelzoll-Blech perfekt biegt, unterschreiben die Abnahmedokumente und gehen zum Abendessen. Das ist eine Erstteil-Abnahmezeremonie. Es ist kein Tandem-Stresstest.
Wer die FAT-Kriterien anschließend mit konkreten Maschinendaten abgleichen möchte, findet bei ADH Machine Tool eine passende technische Grundlage: Das CNC-basierte Portfolio für Biegen, Schneiden und Blechautomation sowie Angaben zu Qualitätskontrolle, FEM-gestützter Rahmen- und Stößelprüfung lassen sich im Downloadbereich als Unterlagen für die weitere Bewertung heranziehen.
Die eigentliche Einschränkung in einem Tandemsystem besteht darin, ob beide Bänke unter hoher Last exakt dasselbe Bombier- und Durchbiegungsverhalten beibehalten. Wenn der rechte Rahmen auch nur geringfügig steifer ist als der linke, wird die Mittelnaht zu einem Geometrieproblem, das keine Software kaschieren kann. Sie müssen den Biegewinkel genau an der Naht messen, nicht nur an den äußeren Enden.
Fordern Sie anschließend einen Zuverlässigkeitstest für den Moduswechsel mit einem strengen Bestanden-/Nicht-bestanden-Kriterium: Das System muss vom Biegen unabhängiger schwerer Teile auf geteilten Bänken zurück zu einer 40-Fuß-Tandembiegung wechseln, ohne eine einzige Software-Nachjustierung, manuelle Offset-Einstellung oder Rekalibrierungssequenz. Wenn der Bediener eingreifen muss, um die Maschinen erneut zu synchronisieren, nehmen Sie Abstand.
Bevor Sie eine Bestellung unterschreiben, müssen Sie die Marketingfloskeln des OEM ausblenden und das vorgeschlagene System an der harten Physik des Fabrikbodens messen. Die Regel „ein Gehirn, zwei Körper“ ist kein philosophisches Konzept; sie ist eine buchstäbliche Bestanden-/Nicht-bestanden-Checkliste. Wenn die Maschine und der Integrator nicht alle sechs dieser Kriterien eindeutig erfüllen können, kaufen Sie die Anlage nicht:
Käufer sehen sich routinemäßig eine Broschüre an, erkennen zwei Maschinen mit je 1.500 Tonnen und tragen 3.000 Tonnen Gesamtkapazität in ihr Spezifikationsblatt ein. Diese Rechnung ist eine gefährliche Falle. Die volle kombinierte Tonnage gilt nur, wenn die Biegung über die absolut gesamte Länge beider Betten verläuft und der Widerstand gleichmäßig auf alle vier Hydraulikzylinder verteilt wird.
Der Versuch, ein kürzeres, dickeres Teil mit der Kraft beider Maschinen gleichzeitig zu biegen, erzeugt eine stark asymmetrische Last. Die inneren Zylinder nahe der Mittelnaht nehmen den Hauptteil der Kraft auf, während die äußeren Zylinder gegen Luft drücken; das führt zu vorzeitigem mechanischem Verschleiß und schwerer Stößelfehlstellung. Ihre Spezifikation muss rückwärts aus der exakten Geometrie und Lastverteilung Ihrer schwierigsten Teile aufgebaut werden. Wenn sich Ihr künftiger Produktionsmix in Richtung kürzerer, schwererer Profile verschiebt, kann ein Tandemsystem plötzlich zum falschen Werkzeug für die Aufgabe werden. Sie müssen genau wissen, welche Formen diese Mittelnaht überqueren werden, bevor Sie beurteilen können, wie die Maschine die zum Biegen erforderliche Kraft steuern wird.
Sobald das Teileprofil die Tonnage vorgibt, müssen Sie bewerten, wie die Maschine ihre eigenen Bewegungen unter dieser Last tatsächlich misst. Eine standardmäßige eigenständige Abkantpresse stützt sich auf zwei Linearmaßstäbe der Y-Achse, um die Stößelposition zu überwachen. Ein Tandemsystem stützt sich auf vier.
Vier Maßstäbe bedeuten vier unabhängige Positionssensoren, die Daten an die Steuerung zurückmelden. Wenn auch nur einer dieser Maßstäbe die Position des Y1-Zylinders aufgrund von Vibrationen oder Staub um einen Bruchteil eines Millimeters falsch meldet, verliert das gesamte Tandem über die Teilelänge hinweg die Konstanz des Biegewinkels. Die Synchronisation reicht außerdem weit über die Stößel hinaus. Das System muss Zusatzkomponenten, insbesondere die Bombiereinrichtungen, über beide Betten hinweg präzise aufeinander abgestimmt koordinieren. Sie müssen die Fähigkeit der Steuerung bewerten, CNC-Bombierung über zwei unabhängige mechanische Betten gleichzeitig zu berechnen und auszuführen, ohne dass der Bediener anhalten muss, um manuelle Versätze an der Naht einzugeben. Fordern Sie darüber hinaus einen Live-Test des Moduswechsels: Wenn sich die Maschine nicht ohne Hard Reset nahtlos in zwei unabhängige Abkantpressen entkoppeln kann, ist sie ein Master-Slave-Imitator und keine echte Single-Brain-Architektur.
Jede Tandem-Abkantpresse biegt am Tag ihrer Inbetriebnahme perfekt. Das monolithische Fundament ist frisch ausgehärtet, die Hydraulikflüssigkeit ist makellos, und die Positionssensoren halten ihre Werkskalibrierung. Schwere Fertigung findet nicht im ersten Jahr statt.
Im dritten Jahr hat sich der Beton gesetzt, asymmetrische Belastung hat die Dichtungen der linken Maschine etwas schneller verschlissen als die der rechten, und die Disziplin bei der täglichen Wartung hat zwangsläufig nachgelassen. Die eigentliche Bewährungsprobe für ein Tandemsystem besteht darin, ob sein einzelnes Software-Gehirn diese physischen Abnutzungserscheinungen erkennen und ausgleichen kann, ohne die Mittelnaht auseinanderzureißen. Achten Sie nicht länger auf die Gesamttonnage in der Broschüre, sondern hinterfragen Sie, wie das System mit physischem Drift umgehen wird, wenn die Flitterwochenphase vorbei ist. Sie kaufen keine reine Tonnage, um längere Teile zu biegen; Sie kaufen ein einzelnes Software-Gehirn, das die Durchbiegung an der Mittelnaht über zwei physische Rahmen hinweg steuert.
