CNC-Abkantpresse für Automobilbleche richtig auswählen
Zwei Zuschnitte aus unterschiedlichen Coils werden in derselben Abkantpresse bearbeitet. Programm, Werkzeuge und Stößelposition bleiben unverändert. Ein Teil besteht die…
Betreten Sie eine beliebige Werkhalle, in der zum ersten Mal 304er Edelstahl gebogen wird, und Sie werden es hören: ein lautes, übel klingendes Knacken, das von den Betonsteinwänden widerhallt. Das ist das Geräusch eines Standardstempels, der unter Druck zerbricht und schwere Stahlsplitter über das Bett der Abkantpresse schleudert.
Der Bediener starrt dann meist verwirrt auf das Pedal. Er hat die Maschine genau so eingerichtet wie für Baustahl, vielleicht die Tonnage ein wenig erhöht, und erwartet, dass das Metall nachgibt.
Das tat es nicht. Edelstahl gibt nie einfach nur nach. Wenn Sie versuchen, ihn durch kräftiges Treten aufs Pedal und maximale Tonnage zu bezwingen, biegen Sie kein Metall. Sie zerstören nur langsam Ihre Abkantpresse.
Nehmen Sie ein Standardstück Baustahl der Stärke 16 Gauge. Um es frei zu biegen, benötigen Sie ungefähr 1,5 Tonnen Kraft pro Zoll Biegelänge. Ersetzen Sie dieses Blech durch 304er Edelstahl in 16 Gauge, und plötzlich benötigen Sie 2,5 Tonnen pro Zoll. Das ist ein Anstieg der erforderlichen Kraft um 67 Prozent, noch bevor der Stempel überhaupt beginnt, das Material in die Matrize zu drücken.
Die meisten Fertiger sehen diese Zahl und begehen eine fatale Fehleinschätzung.
Sie nehmen an, der Unterschied sei nur eine Frage der Größenordnung. Sie behandeln den Edelstahl so, als wäre er einfach ein dickeres Stück Baustahl, in der Annahme, dass die Hydraulikzylinder der Maschine nur etwas stärker drücken müssen, um den anfänglichen Widerstand zu überwinden. Doch die Streckgrenze – der genaue Punkt, an dem Metall aufhört, sich elastisch zu biegen, und beginnt, sich dauerhaft zu verformen – steigt nicht einfach linear an. Baustahl fließt vorhersehbar und rollt mit einem gleichmäßigen, konstanten Verlauf über die Matrizenschultern. Edelstahl verhält sich wie eine hochbelastbare Fahrwerksfeder. Er setzt der Verformung alles entgegen, was er hat, und nimmt die Kraft der Maschine elastisch auf, bis er plötzlich seine Streckgrenze überschreitet. Wenn Ihr Werkzeug für diesen heftigen Übergang nicht ausgelegt ist oder Ihre Matrizenöffnung zu schmal ist: Wohin geht dann all diese aufgestaute Energie?
In dem Moment, in dem ein Stempel der Abkantpresse Edelstahl berührt, ändern sich die Spielregeln.
Im Gegensatz zu Baustahl, der während des gesamten Hubs einen relativ konstanten Widerstand beibehält, erfährt Edelstahl sofortige Kaltverfestigung. Während der Stempel das Material in die V-Matrize drückt, wird die kristalline Struktur des Metalls komprimiert und blockiert. Je tiefer der Stempel eindringt, desto fester wird der Biegeradius. Sie stellen buchstäblich in Echtzeit ein härteres Stück Metall her.
Dadurch entsteht eine ansteigende Kurve des Verformungswiderstands.
Bediener, die sich auf das physische „Gefühl“ beim Biegen verlassen, tappen hier im Dunkeln. Bei Baustahl spürt man, wann das Metall zu fließen beginnt. Bei Edelstahl erfolgt die Kaltverfestigung so schnell, dass taktiles Feedback nutzlos ist. Das Metall setzt mitten im Hub exponentiell stärkeren Widerstand entgegen. Wenn Sie den Fuß weiter fest auf dem Pedal lassen und davon ausgehen, dass die zu Beginn des Biegevorgangs erforderliche Kraft ausreicht, um ihn abzuschließen, wird die Maschine entweder vollständig stehen bleiben oder die äußeren Fasern des Materials brechen. Wie kontrolliert man eine Biegung, wenn sich die Materialeigenschaften im Millisekundentakt verändern?

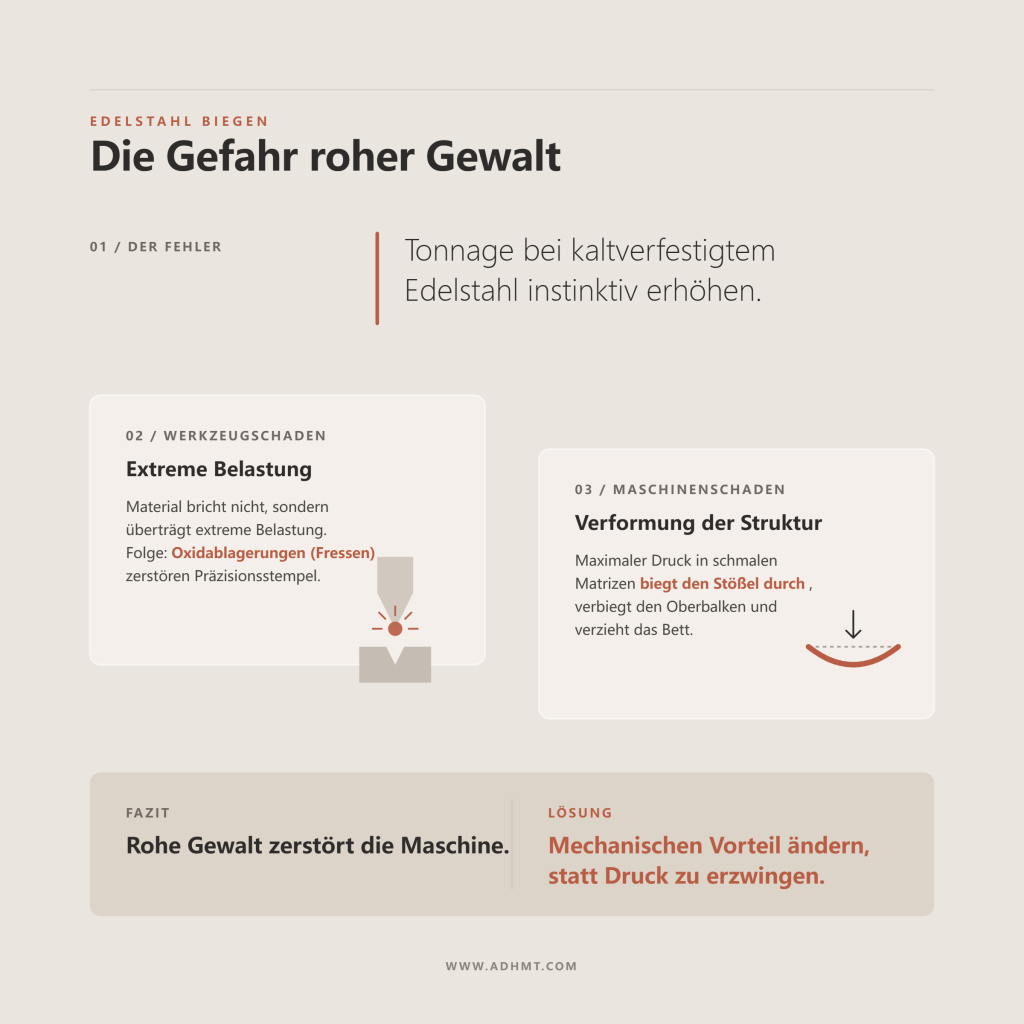

Wenn Bediener mitten im Hub auf diese Wand aus kaltverfestigtem Edelstahl treffen, ist ihr Instinkt fast immer, die Tonnage zu erhöhen.
Sie drücken den Stempel mit Gewalt nach unten und versuchen, das Material in den gewünschten Winkel zu zwingen. Da Edelstahl jedoch vor der Kaltverfestigung sehr duktil ist, bricht er nicht sofort. Stattdessen überträgt er diese übermäßige, lokal konzentrierte Belastung direkt auf Ihre Werkzeuge. Ein Stempel mit 0,8 mm Radius, der verzinkten Stahl problemlos bewältigt, sammelt schnell mikroskopische Oxidablagerungen an, wenn er unter extremem Druck über Edelstahl gezogen wird. Dieses Fressen verwandelt ein Präzisionswerkzeug in ein raues, stumpfes Instrument.
Schlimmer noch: Die Abkantpresse selbst nimmt die Misshandlung auf.
Eine Biegung gegen starken Widerstand zu erzwingen, führt dazu, dass sich der Stößel durchbiegt. Mit der Zeit verbiegt das Einleiten maximaler Tonnage in schmale Matrizen den Oberbalken und verzieht das Bett. Sie überlisten den Edelstahl nicht; Sie finden nur das schwächste mechanische Glied in Ihrer Werkstatt und zerstören es. Rohe Gewalt ist eine Sackgasse. Wenn das Metall allein dem Druck nicht nachgibt, welchen mechanischen Vorteil müssen wir ändern, um die Kontrolle zu gewinnen?
Das Handbuch, das mit Ihrer Abkantpresse geliefert wurde, enthält wahrscheinlich hinten eine glänzende Tabelle. Sie listet Materialdicken und Standard-Matrizenöffnungen auf und liefert Ihnen eine hübsche kleine Tonnagezahl, die Sie in die Steuerung eingeben können. Vergessen Sie sie. Wenn Sie es mit dem hohen Widerstand von Edelstahl zu tun haben, sind diese statischen Zahlen eine Falle.
Wenn Sie statt pauschaler Tabellen konkrete Maschinendaten und Ausstattungsoptionen prüfen möchten, bietet ADH Machine Tool dafür einen passenden Überblick über CNC-basierte Lösungen für Biegen, Schneiden, Nuten, Scheren und Blechautomatisierung: Broschüre herunterladen.
Gehen Sie in die meisten Fertigungsbetriebe, fragen Sie, wie sie die Tonnage für Edelstahl 304 berechnen, und Sie bekommen dieselbe abgenutzte Faustregel zu hören: Nehmen Sie den Bedarf für Baustahl und multiplizieren Sie ihn mit 1,5. Wenn ein Auftrag für Baustahl 10 Tonnen erfordert, stellen sie für Edelstahl 15 Tonnen ein, treten aufs Pedal und hoffen das Beste.
Dieser Multiplikator ist nicht völlig erfunden, da er grob den Unterschied in der Zugfestigkeit widerspiegelt. Ihn jedoch als goldene Regel zu behandeln, ignoriert die grundlegende Mechanik der Abkantpresse. Der Stempel ist keine Guillotine; er ist ein geometrischer Hebelpunkt. Die zum Biegen von Metall erforderliche Kraft hängt vollständig von der Breite der darunterliegenden V-Matrize ab. Bei Baustahl schreibt die gängige Praxis eine Matrizenöffnung vom Sechs- bis Achtfachen der Materialdicke vor. Da Edelstahl kaltverfestigt und mit zunehmender Eindringtiefe des Stempels exponentiell stärkeren Widerstand leistet, lässt das Zwingen in dieselbe schmale Matrizenöffnung den Tonnagebedarf mitten im Hub sprunghaft ansteigen.
Sie drücken nicht einfach nur gegen dickeres Metall; Sie treiben eine schnell aushärtende Feder in eine enge Ecke. Um dem Material überlegen zu sein, müssen Sie die Matrizenöffnung auf das Zehn- oder sogar Zwölffache der Materialdicke erweitern. Dadurch erhöhen Sie Ihren mechanischen Vorteil, verteilen die Belastung auf einen größeren Radius und senken die erforderliche Kraft drastisch. Der Multiplikator von 1,5 funktioniert nur, wenn man die Matrizengeometrie ignoriert – und genau so zerstört man am Ende einen gehärteten Stempel für 1.200 US-Dollar.
Stellen Sie sich vor, Sie wollten eine schwere Fahrwerksfeder so weit zusammendrücken, bis sich ihre Windungen physisch berühren. Genau das tun Sie im Grunde, wenn Sie versuchen, Edelstahl auf Grund zu biegen oder zu prägen.
Beim Biegen auf Grund zwingt der Stempel das Material vollständig in die Matrize und prägt den exakten Winkel des Werkzeugs in das Blech. Bei Baustahl ist dies eine gängige Methode, um Genauigkeit zu erreichen und Rückfederung zu beseitigen. Bei Edelstahl ist es mechanischer Selbstmord. Aufgrund der starken Elastizität des Materials und seiner schnellen Kaltverfestigung erfordert das Biegen auf Grund das Drei- bis Fünffache der Tonnage des Luftbiegens. Sie biegen nicht mehr nur Metall; Sie versuchen, es in der Matrize kalt zu schmieden.
Luftbiegen ist die einzige nachhaltige Strategie für Edelstahl. Beim Luftbiegen drückt der Stempel das Material nur so weit in die V-Matrize hinunter, wie es zum Erreichen des Winkels erforderlich ist, wobei am Boden ein Luftraum bleibt. Das Metall berührt nur die Stempelspitze und die beiden oberen Schultern der Matrize. Diese Methode erfordert nur einen Bruchteil der Kraft und reduziert die Belastung Ihrer Maschine erheblich. Sie bringt jedoch einen Kompromiss mit sich: Da die Matrize das Metall nicht physisch stoppt, müssen Ihre CNC-Steuerung und die Wiederholgenauigkeit des Stößels einwandfrei sein, um die massive Rückfederung auszugleichen. Die Biegestrategie beeinflusst nicht nur Ihre Tonnage; sie entscheidet darüber, ob Ihre Maschine den Wechsel übersteht.
Ein Betrieb erhält einen Auftrag für Edelstahlgehäuse aus dickem Blech. Er berechnet seine maximal erforderliche Kraft mit 140 Tonnen, also kauft er eine 150-Tonnen-Abkantpresse. Sechs Monate später fragt man sich dort, warum die Biegungen in der Mitte durchhängen und der Stößel aussieht wie ein billiges Bücherregal, das unter zu vielen Enzyklopädien nachgibt.
Wenn Ihre eigene Auslegung ähnlich knapp kalkuliert ist, lohnt sich vor der Investition eine technische Rückfrage: ADH Machine Tool unterstützt Betriebe aus anspruchsvollen Branchen wie Automobilbau, Schiffbau, Brückenbau und erneuerbaren Energien bei der Auswahl intelligenter Blechbearbeitungslösungen. Für eine konkrete Einschätzung Ihrer Anwendung können Sie Kontakt aufnehmen.
Hersteller von Abkantpressen bewerten Maschinen nach ihrer absoluten Höchstgrenze, nicht nach ihrer täglichen Betriebsgeschwindigkeit. Die Nennpresskraft ist die theoretische Grenze, bevor das Hydrauliksystem umgeht oder der Rahmen katastrophal versagt. Die Arbeitspresskraft hingegen ist die tatsächliche Kraft, die Sie Tag für Tag sicher anwenden können, ohne den Oberbalken oder das Bett dauerhaft zu verformen. Wenn Sie Edelstahl biegen, drückt die Kraft nicht nur nach unten; sie drückt auch nach oben zurück in den Maschinenrahmen. Wenn Sie eine Abkantpresse ständig mit fünfundneunzig Prozent ihrer Nennkapazität betreiben, um die Streckgrenze von Edelstahl zu überwinden, ermüden Sie den Stahl der Maschine selbst.
Ein erfahrener Blechverarbeiter kauft niemals eine Maschine, die exakt für seinen maximalen Auftrag ausgelegt ist. Sie berechnen die höchste Tonnage, die Sie für Ihr dickstes Edelstahlprofil benötigen, und kaufen dann eine Maschine mit mindestens zwanzig bis dreißig Prozent Reserve. Diese zusätzliche Kapazität stellt sicher, dass der Stößel unter der heftigen, plötzlichen Spannungsfreisetzung beim Biegen hochfester Materialien steif bleibt; für Betriebe, die solche Reserven in CNC-gestützten Biegeprozessen konsequent einplanen wollen, kann eine große Abkantpresse von ADH Machine Tool der passende nächste Schritt sein. Nachdem wir nun die massiven, dynamischen Kräfte aufgezeigt haben, die erforderlich sind, um das Metall zu verformen, müssen wir betrachten, wo all diese Kraft konzentriert ist: auf der rasiermesserdünnen Linie, an der das Werkzeug tatsächlich auf den Stahl trifft.
Werkzeughersteller wie Bystronic warnen Verarbeiter regelmäßig vor einem bestimmten Versagensmodus beim Umstieg auf hochfeste Werkstoffe: Wird Edelstahl durch eine Standardkonfiguration für Baustahl gezwungen, steigt die erforderliche Biegekraft so schnell an, dass sich der Versagenspunkt vom Bauteil direkt auf das Werkzeug verlagert. Eine Maschine kann über mehr als ausreichende Tonnagekapazität verfügen, doch wenn das geometrische Profil von Stempel und Matrize die konzentrierte Belastung nicht aufnehmen kann, wird gehärteter Stahl brechen. Edelstahl in eine enge Matrize zu zwingen, ist wie der Versuch, einen spröden Meißel in einen gehärteten Stahlamboss zu treiben. Schlägt man mit roher Gewalt darauf, gibt nicht der Amboss nach – der Meißel zersplittert, und seine Spitze bricht direkt in der Matrize ab. Das Überleben am Kontaktpunkt erfordert, den starken Widerstand des Metalls durch breitere Geometrien und spezialisierte Oberflächen zu überlisten.
Seit Jahrzehnten gilt im Betrieb von Abkantpressen die goldene Regel, eine V-Matrizenöffnung zu wählen, die dem Achtfachen der Materialdicke entspricht. Dieses Verhältnis bietet bei Baustahl den idealen mechanischen Vorteil und ermöglicht es, das Metall sauber zu falten, ohne übermäßige Tonnage aufzubringen. Wendet man genau dieselbe Regel auf Edelstahl 304 oder 316 an, schafft man sofort eine Versagensbedingung.
Edelstahl verfestigt sich durch Kaltverformung rasch, sobald er sich zu verformen beginnt. Wenn der Stempel das Material in eine 8x-Matrizenöffnung drückt, nimmt der Widerstand des Metalls exponentiell zu. Weil die Matrizenschenkel zu dicht beieinanderliegen, kann das Material nicht frei in den Hohlraum fließen. Statt sich zu biegen, wird der Außenradius des Blechs heftig gedehnt, bis er seine Dehnungsgrenzen überschreitet und bricht; zurück bleibt ein gezackter Riss entlang der Biegelinie.
Um diesen Druck zu verringern, muss die V-Matrizenöffnung auf das Zehn- oder sogar Zwölffache der Materialdicke erweitert werden. Diese breitere Auflage erhöht den mechanischen Vorteil, senkt die auf das Werkzeug konzentrierte Tonnage drastisch und ermöglicht es dem Edelstahl, in die Matrize einzuschwenken, statt in eine Engstelle gezwungen zu werden. Eine seltene Ausnahme gibt es bei Luft- und Raumfahrtteilen oder sehr spezifischen Bauteilen mit engem Radius, bei denen eine engere Konfiguration beabsichtigt ist; dies erfordert jedoch hochspezialisierte, aufeinander abgestimmte Werkzeuge. In der Standardfertigung führt ein stures Festhalten an der 8x-Regel lediglich zu gerissenen Teilen und gespaltenen Matrizen.
Eine größere V-Öffnung reduziert die erforderliche Tonnage, doch Abkantpressendaten von Herstellern wie Ermaksan zeigen einen sekundären Effekt: Die Matrizenöffnung bestimmt den endgültigen Innenbiegeradius und das Rückfederungsverhalten tatsächlich stärker als der Stempel. Diese Tatsache überrascht viele Bediener, wenn sie versuchen, mit einer scharfen Stempelspitze einen engen Radius in Edelstahl zu erzwingen.
Wenn man einen Stempel mit einem Spitzenradius von 1/32 Zoll nimmt und ihn in 1/8 Zoll starken Edelstahl drückt, wirkt das Werkzeug nicht mehr wie ein Biegeauflager, sondern wie ein Meißel. Da die breitere Matrizenöffnung das Material tiefer einsinken lässt, dringt die scharfe Stempelspitze über die neutrale Achse des Blechs hinaus ein. Der starke, lokal begrenzte Druck führt dazu, dass der kaltverfestigte Edelstahl gegen den schwächsten Punkt der Konfiguration zurückdrückt. Die Stempelspitze wird buchstäblich ausbrechen oder abbrechen.
Man kann Edelstahl nicht in einen engeren Radius zwingen, als er zulässt. Der absolut minimale Stempelspitzenradius für Edelstahl sollte der Materialdicke entsprechen; in vielen Fällen ist eine Erhöhung auf das 1,5-Fache der Dicke erforderlich, um Werkzeugschäden zu vermeiden. Die Abstimmung einer größeren Stempelspitze auf eine breitere Matrizenöffnung verteilt die Umformkraft auf eine größere Oberfläche, hält das Werkzeug intakt und sorgt für eine glatte Biegung.
Technische Hinweise von Wilson Tool machen auf eine verborgene Gefahr aufmerksam, die mehr Edelstahlaufträge ruiniert als die reine Tonnage: Fressen. Unter dem extremen Druck beim Biegen zeigt Edelstahl eine klebrige Eigenschaft. Wenn das Blech über die Schultern der V-Matrize gleitet, lösen sich mikroskopisch kleine Partikel des Materials und verschweißen sich kalt mit dem Werkzeug.
Das ist nicht nur ein kosmetischer Oberflächenfehler. Sobald ein Stück Edelstahl an Ihrer Matrize haftet, verändert sich das Reibungsprofil des Werkzeugs vollständig. Die nächste Biegung reibt an diesem aufgeschweißten Partikel und erfordert mehr Kraft, um das Metall in die Matrize zu drücken. Diese erhöhte Reibung erzeugt mehr Wärme, wodurch noch mehr Material anhaftet. Innerhalb von fünf Biegungen ist Ihr CNC-Programm unbrauchbar, weil die Reibung die Biegedynamik verändert hat, und jedes Teil weist tiefe, unschöne Kratzer entlang der Biegelinie auf.
Standardwerkzeuge aus gehärtetem Stahl reichen selten aus, um diesen Kreislauf zu stoppen. Um einen Produktionslauf zu überstehen, braucht es Matrizen mit speziellen Oberflächenbehandlungen wie Nitrieren oder hochpolierte, gehärtete Schultern, die dem Edelstahl keine mikroskopischen Poren zum Festhalten bieten. Sie müssen die Reibung beseitigen, bevor das Metall die Chance hat, sich festzubeißen. Doch hier liegt der harte Kompromiss: Um Ihr Werkzeug zu schonen und Rissbildung zu verhindern, mussten Sie diese größere Öffnung der V-Matrize verwenden. Diese breitere Geometrie hinterlässt in der Biegezone einen größeren Schwenkradius aus nicht plastisch verformtem Material. In dem Moment, in dem der Stößel den unteren Totpunkt erreicht und sich zu heben beginnt, wirkt all dieses zusätzliche Material wie ein gespannter Hebel und setzt eine massive, unvorhersehbare Rückfederung frei. Sie haben Ihre Matrizen gerettet, aber jetzt liegt Ihr Flansch weit außerhalb der Toleranz. Wie erreichen Sie tatsächlich einen präzisen Winkel, wenn Ihre Strategie zum Schutz der Werkzeuge zwangsläufig starke Rückfederung verursacht?
Das Biegen von Edelstahl ist genau so, als würde man versuchen, die Fahrwerksfeder eines schweren Lkw zusammenzudrücken. Sie können sie auf genau die gewünschte Tiefe zwingen, doch sobald Sie den Druck lösen, schnellt sie heftig zurück. Dieses Zurückschnellen ist Rückfederung, und bei Edelstahl 304 oder 316 ist sie stark, unvorhersehbar und mit Schätzungen überhaupt nicht beherrschbar. Man kann nicht einfach eine Überbiegung von zwei Grad „nach Augenmaß“ wählen und erwarten, dass der Flansch exakt bei 90 Grad landet. Die hohe Zugfestigkeit des Materials bedeutet, dass sich der Rückfederungswinkel je nach konkreter Blechcharge, Biegeradius und dem Ausmaß der Kaltverfestigung während des Abwärtshubs verändert. Wie hält man also ein Metall auf, das jedes Mal dagegen arbeitet, wenn sich der Stößel hebt?
Betrachten Sie die Kraftkurve. Baustahl fließt vorhersehbar, doch Edelstahl 304 erfordert rund 2,5 Tonnen pro Zoll und verfestigt sich dann sofort, sobald die zweite Verformung beginnt. Weil sich der Widerstand mitten im Hub verstärkt, ist eine einzelne statische Tonnageeinstellung ein Mythos. Wenn ein Bediener manuelles Probebiegen versucht – ein Probestück biegen, den Winkel messen, die Stößeltiefe anpassen und den Vorgang wiederholen –, jagt er einem beweglichen Ziel hinterher. Bis der Winkel eingestellt ist, hat er drei Stücke teuren Edelstahls Ausschuss produziert, und das nächste Blech aus einem anderen Coil wird sich wahrscheinlich ohnehin anders verhalten.
Der Break-even-Punkt für die Closed-Loop-Winkelmessung ist erreicht, sobald Sie hochwertige Materialien in kleinen bis mittleren Stückzahlen verarbeiten. Systeme mit Lasern oder mechanischen Sensoren messen den tatsächlichen Flanschwinkel in Echtzeit, während das Metall noch unter Druck steht. Die CNC berechnet die genaue Rückfederung dieses konkreten Metallstücks, weist den Stößel an, gerade so weit zu überbiegen, dass sie kompensiert wird, und gibt dann frei. Sie nimmt dem Bediener das Rätselraten ab, indem sie jede Biegung als kundenspezifischen Vorgang behandelt. Wer diesen Schritt in eine durchgängig CNC-basierte Biegelösung übersetzen will, kann eine CNC-Abkantpresse von ADH Machine Tool als naheliegenden Ausgangspunkt prüfen, insbesondere wenn Wiederholgenauigkeit und Maschinensteifigkeit zusammen betrachtet werden müssen. Doch was passiert, wenn diese massive lokale Kraft die Maschine selbst zum Durchbiegen bringt?
Wenn Sie extreme Tonnage in ein zehn Fuß langes Edelstahlblech einleiten, bleiben Oberwange und Unterbett der Abkantpresse nicht vollkommen parallel. Sie biegen sich in der Mitte durch und öffnen sich dort um Bruchteile eines Millimeters. Diese Durchbiegung in der Mitte bedeutet, dass der Stempel in der Mitte des Teils weniger tief eindringt als an den Enden. Das führt zu einem „Kanu“-Effekt, bei dem der Biegewinkel an den Kanten enger und in der Mitte weit geöffnet ist.
Wenn solche Längen- und Steifigkeitsgrenzen nicht mehr nur eine Bombierungsfrage sind, kann eine gekoppelte Maschinenlösung der nächste sinnvolle Schritt sein: ADH Machine Tool bietet CNC-basierte Biegelösungen für anspruchsvolle Blechbearbeitungsszenarien, darunter auch eine Tandem-Abkantpresse, die besonders relevant wird, wenn lange Werkstücke präzise und wiederholbar über die gesamte Biegelinie geführt werden müssen.
Viele ältere Abkantpressen arbeiten mit manuellen Bombierkeilen – einer Reihe geneigter Ebenen, die der Bediener von Hand verstellt, um das Unterbett nach oben zu wölben und die Durchbiegung auszugleichen. Bei Baustahl funktioniert das gut, weil der Widerstand über die Länge des Betts hinweg gleichmäßig ist. Edelstahl reagiert jedoch dynamisch dagegen. Seine hochfeste Durchbiegung in der Mitte erfordert ein Bombiersystem, das sich während des Prozesses anpasst. Aktive CNC-Bombierung verwendet Hydraulikzylinder oder motorisierte Keile, die direkt vom Maschinencomputer gesteuert werden. Sie erfasst die in Echtzeit aufgebrachte Tonnage und drückt mit genau der erforderlichen Gegenkraft gegen das Bett, exakt dort, wo sie benötigt wird. Wenn Sie die Mitte des Betts gegen diesen extremen Druck nicht aktiv abstützen, wie können Sie dann erwarten, dass das Teil gerade bleibt?
Es gibt eine weitere mechanische Schwachstelle, die Bediener im Umgang mit Edelstahl oft übersehen: seitliches Verschieben. Weil Edelstahl größere V-Matrizenöffnungen benötigt, um Rissbildung zu vermeiden, gleitet das Blech länger über die Matrizenschenkel, bevor die Biegung vollständig geformt ist. Das erzeugt nicht nur vertikalen Widerstand, sondern auch erhebliche seitliche Kräfte, die das Blech horizontal gegen die Finger des Hinteranschlags drücken.
Wenn ein Betrieb einen leichten Hinteranschlag verwendet, der für dünnen Baustahl ausgelegt ist, werden sich diese Finger unter dem Druck von 1/8-Zoll-Edelstahl durchbiegen oder verrutschen. Schon eine Verschiebung von 0,2 Millimetern ruiniert das Flanschmaß. Sie benötigen einen robusten, starr verriegelten Mehrachs-Hinteranschlag, der dem nach außen gerichteten Druck des Metalls wie eine feste Wand entgegensteht. Die CNC kann den Winkel perfekt messen und das Bett bombieren, doch wenn sich das Teil während des Hubs horizontal bewegt, geht die Geometrie verloren. Aber selbst mit einer Maschine, die wie ein Tresor gebaut ist, und einer CNC, die jede Mikrometerbewegung verfolgt, behält das Metall noch eine letzte Unbekannte.
Stellen Sie sich vor, Sie kaufen die modernste Abkantpresse auf dem Markt. Laser überwachen die Biegung, die hydraulische Bombierung passt sich in Millisekunden an, und die Hinteranschläge sind verriegelt wie Banktresore. Sie legen ein Stück 304-Edelstahl ein, drücken das Pedal und beobachten, wie die Wange mit absoluter Präzision abwärts fährt. Das Teil reißt trotzdem.
Technologie kontrolliert nur die Maschine. Sie kontrolliert nicht das Metall.
Edelstahl hat ein Gedächtnis. Er trägt eine hartnäckige metallurgische Geschichte in sich, die bereits im Walzwerk geprägt wurde, lange bevor das Blech Ihre Werkstatt erreichte. Sie biegen nicht einfach eine generische Form; Sie kämpfen gegen ein bestimmtes Atomgitter, das nachtragend ist. Ein CNC-System mit geschlossenem Regelkreis kann auf den Widerstand reagieren, den es spürt, aber es kann die mikroskopischen Oberflächenbedingungen oder die innere Kornstruktur des auf der Matrize liegenden Zuschnitts nicht sehen. Um teuren Ausschuss zu vermeiden, müssen Sie über den Bildschirm der Steuerung hinausblicken und den Stahl selbst lesen.
Betrachten Sie ein rohes Blech aus gebürstetem Edelstahl genau. Sie sehen feine Linien, die über die Oberfläche verlaufen und die physischen Spuren markieren, die das Walzwerk beim Flachwalzen des Stahls hinterlassen hat. Parallel zu diesen Linien zu biegen, ist das älteste Tabu in der Blechfertigung. Bedienern wird beigebracht, dass das Biegen mit der Faser ein sicherer Weg ist, den Flansch weit aufreißen zu lassen. Aber stimmt das wirklich?
Nein, aber es erhöht Ihr Risiko erheblich.
Wenn Sie parallel zur Walzrichtung biegen, zwingen Sie das Metall, sich entlang seiner schwächsten inneren Nahtstellen auseinanderzudehnen. Wenn Ihr Biegeradius großzügig ist, Ihre Werkzeuge poliert sind und die Legierung vollständig weichgeglüht ist, wird das Material die Dehnung wahrscheinlich ohne Reißen überstehen. Die Faserrichtung ist kein automatischer Selbstzerstörungsschalter. Edelstahl bringt die äußeren Fasern der Biegung jedoch an extreme Dehnungsgrenzen. Wenn Sie eine enge Stempelspitze verwenden und parallel zur Faserrichtung biegen, reißen diese mikroskopischen Gleitbänder an der Oberfläche lange auf, bevor die Abkantpresse irgendeine Überlast registriert. Genau dieselbe Faserausrichtung kann in einer breiten V-Matrize einwandfrei funktionieren und in einer engen wie trockenes Holz brechen. Was passiert also, wenn sich das Material selbst über Nacht verändert?
Sie vergrößern die Matrizenöffnung, um die Faserrichtung zu schonen. Am Dienstag fahren Sie eine Testcharge von fünfzig Teilen, und jeder einzelne Flansch misst exakt neunzig Grad. Am Mittwochmorgen laden Sie eine neue Palette Edelstahl, rufen exakt dasselbe CNC-Programm auf, und plötzlich springen die Biegungen um drei Grad auf.
Die Maschine hat sich nicht verändert; das Metall schon.
Edelstahl ist eine chemische Rezeptur, und keine zwei Chargen aus dem Walzwerk sind identisch. Ein Coil kann am oberen Ende des zulässigen Zugfestigkeitsbereichs liegen, während das nächste Coil eines anderen Lieferanten am unteren Ende liegt. Selbst mikroskopische Veränderungen des Härtezustands, der Oberflächenverfestigung oder der tatsächlichen Blechdicke verändern drastisch, wie stark sich das Material während des Hubs widersetzt. Die perfekte Überbiegeberechnung von gestern ist für das heute etwas steifere Coil völlig nutzlos. Wenn Sie einem gespeicherten Programm blind vertrauen, ohne das Verhalten der neuen Charge zu überprüfen, produzieren Sie lediglich Ausschuss mit hoher Geschwindigkeit. Diese Unbeständigkeit zu beherrschen bedeutet, die Krücke gespeicherter Programme abzulegen und für jede neue Palette Metall, die in Ihrer Fertigung ankommt, eine strenge, wiederholbare Qualifikationssequenz aufzubauen.
Zu wissen, dass sich jede Charge Edelstahl anders verhält, ist nur die halbe Miete. Die andere Hälfte besteht darin, genau herauszufinden, was das Metall auf Ihrer Matrize tun wird, bevor Sie einen Rohling im Wert von hundert Dollar verschrotten. Da Edelstahl eine um 40 bis 50 Prozent geringere Dehnungstoleranz als Baustahl hat, haben die äußeren Fasern der Biegung nahezu keinen Spielraum, sich zu dehnen, bevor sie versagen. Der Spielraum zwischen einem perfekten Flansch und einem gebrochenen Teil ist hauchdünn.
Durch dieses enge Fenster können Sie sich nicht mit Gewalt hindurcharbeiten. Wenn Sie einfach ein Programm laden, aufs Pedal treten und hoffen, dass die CNC es schon regelt, spielen Sie mit Ihren Werkzeugen. Das Material auszutricksen erfordert eine strenge, schrittweise Befragung des Metalls. Sie müssen die Variablen isolieren, die Grenzen des Materials testen und die physischen Ergebnisse Ihre endgültigen Anpassungen bestimmen lassen.
Die Reihenfolge ist entscheidend. Wenn Sie Matrizenbreite, Winkel und Geschwindigkeit gleichzeitig ändern, lernen Sie absolut nichts, wenn das Teil versagt.
Legen Sie zuerst Ihre Matrizenöffnung anhand der Dehnungsgrenzen des Materials fest, nicht anhand einer Faustregel für Baustahl. Sie müssen bei dem 10- bis 12-Fachen der Materialdicke beginnen, um den Biegeradius zu vergrößern und ein Reißen der äußeren Fasern zu verhindern. Sobald diese breitere Matrize eingespannt ist, berechnen Sie Ihre Überbiegung. Edelstahl federt stark zurück — oft zwei bis drei Grad mehr als Baustahl. Wenn Sie einen 90-Grad-Flansch benötigen, müssen Sie den Stößel wahrscheinlich so programmieren, dass er bis auf 87 Grad herunterdrückt.
Die Geschwindigkeit ist Ihre letzte und am häufigsten missbrauchte Variable. Edelstahl verfestigt sich während der Verformung. Das Metall wird mitten im Biegevorgang härter und spröder, was bedeutet, dass der Verformungswiderstand steigt, je tiefer das Werkzeug drückt. Wenn Sie zu schnell arbeiten, blockiert das Material, die Tonnage schnellt nach oben, und es bricht. Reduzieren Sie die Geschwindigkeit Ihres Stößels. Geben Sie der Kornstruktur des Materials Zeit, um die Stempelspitze herum zu fließen, anstatt unter einem Hochgeschwindigkeitsaufprall zu reißen.
Jetzt fertigen Sie ein einziges Schrottteil. Fertigen Sie nicht fünf. Fertigen Sie genau eines, und lesen Sie die physischen Hinweise, die es hinterlässt.
Wenn der Winkel offen ist, war Ihre Rückfederungsberechnung zu konservativ, und Sie müssen den Stempel tiefer absenken. Doch bevor Sie die Steuerung berühren, betrachten Sie die Oberfläche des Metalls genau. Gibt es tiefe, glänzende Riefen entlang der Außenseite der Biegung? Das ist Fressen. Ihre Matrizenradien graben sich in das Material und erzeugen Mikro-Spannungskonzentratoren. Selbst wenn Ihre Tonnage und Ihr Biegeradius theoretisch perfekt sind, werden diese beschädigten Bereiche einen Riss auslösen, der sich unsichtbar ausbreitet, bis das Teil im Einsatz versagt. Sie müssen diese Matrizenradien polieren oder eine Schutzfolie aufbringen, bevor Sie einen weiteren Zyklus fahren.
Achten Sie darauf, wie das Metall auf wiederholte Tests reagiert. Wenn Ihre erste Testbiegung sauber ist, aber dieselbe Biegung beim dritten Versuch bei exakt derselben Tonnage reißt, ist Ihre Maschine nicht defekt. Sie verfestigen das Metall, indem Sie am unteren Ende des Hubs zu lange verweilen. Das Material signalisiert Ihnen, dass Sie die Geschwindigkeit anpassen und den Druck schneller abbauen müssen, nicht dass Sie die Kraft erhöhen sollen.
Eine stabile Edelstahleinstellung hat einen eigenen Rhythmus. Wenn die Parameter korrekt eingestellt sind, ächzt, ruckelt oder knallt die Abkantpresse am unteren Ende des Hubs nicht. Der Stößel fährt gleichmäßig nach unten, das Metall gibt vorhersehbar nach, und die Tonnageanzeige bleibt von Teil zu Teil bemerkenswert konstant. Sie kämpfen nicht mehr gegen das Material; Sie führen es.
Lassen Sie sich von ein paar optisch perfekten Teilen nicht in falscher Sicherheit wiegen. Mechanische Ermüdung baut sich mikroskopisch auf, ohne offensichtliche Anzeichen von Verformung. Eine Einstellung, die das Metall bis an die absolute Grenze seiner Duktilität bringt, kann zehn Testbiegungen überstehen, aber bei Teil fünfzig versagen, wenn sich unsichtbare Mikroschäden ansammeln.
Ihre eigentliche Vertrauensprüfung besteht nicht nur darin, den Winkel des ersten Teils zu messen, sondern zu verifizieren, dass die erforderliche Tonnage zum Erreichen dieses Winkels über ein Dutzend Zyklen hinweg konstant bleibt. Wenn die Tonnage nicht mehr ausschlägt und die Flansche nicht mehr reißen, liegt das nicht daran, dass Sie die Kraft stur erhöht haben – sondern daran, dass Sie die starke Rückfederung des Metalls schließlich durch breitere Matrizengeometrien, gehärtete Werkzeuge und aktive CNC-Kompensation überlistet haben.
