CNC-Abkantpresse für Automobilbleche richtig auswählen
Zwei Zuschnitte aus unterschiedlichen Coils werden in derselben Abkantpresse bearbeitet. Programm, Werkzeuge und Stößelposition bleiben unverändert. Ein Teil besteht die…
Gehen Sie jetzt durch Ihre Fertigungshalle und beobachten Sie Ihre Biegezelle. Sie haben diese 6-Achs-CNC-Abkantpresse gekauft, weil der Verkäufer versprach, sie könne alles biegen – von kleinen Halterungen bis hin zu schweren, zentimeterdicken Chassiskomponenten. Und er hat nicht übertrieben. Doch schauen Sie genau hin, was passiert, wenn eine Serie von 2 Meter langen Türpaneelen aus 16-Gauge-Mildstahl in die Produktion kommt. Plötzlich wirkt Ihre Hightech-Maschine weniger wie ein Präzisionsinstrument und mehr wie eine Wrestling-Matte. Zwei ausgewachsene Mitarbeiter kämpfen gegen die Schwerkraft, um ein instabiles Blech exakt auf Höhe der Hinteranschläge zu halten. Die Maschine wartet auf den Menschen. Und genau diese „Kann-alles“-Fähigkeit, für die Sie einen Aufpreis bezahlt haben, frisst bei genau diesen Teilen Ihre Marge Stück für Stück auf.
Stellen Sie sich Ihre Abkantpresse als hochtrainierten Zehnkämpfer vor. Er kann Speer werfen, Hürden laufen und Stabhochsprung. Aber wenn es darum geht, einen Marathon zu gewinnen, schicken Sie keinen Zehnkämpfer ins Rennen, sondern einen Spezialisten. Genau das tun wir jedoch, wenn wir 16-Gauge-Türpaneele auf einer Standard-Abkantpresse fertigen – wir lassen einen Zehnkämpfer 42 Kilometer laufen. Natürlich hat die Maschine die nötige Tonnage. Natürlich verfügt sie über die passenden Werkzeuge. Doch betrachten Sie einmal genau, wo Ihre Zeit tatsächlich verloren geht: Sie wechseln Matrizen und Stempel, justieren die Bombierung, um ein Durchbiegen in der Mitte langer Biegungen zu vermeiden, und produzieren Testteile aus Ausschussmaterial, nur um den exakten Winkel einzustellen.
Ein dedizierter Schwenkbiegemaschine arbeitet mit Universalwerkzeugen und formt die Kante, während das Blech flach auf dem Tisch liegen bleibt. Die Abkantpresse hingegen zwingt konstruktionsbedingt das Blech dazu, sich um das Werkzeug herum zu bewegen. Jedes Mal, wenn der Stößel nach unten fährt, schwingt die gesamte Masse des Paneels nach oben in die Luft. Berücksichtigt Ihre Zykluszeit die Sekunden, in denen der Bediener warten muss, bis ein großes Stahlblech ausgeschwungen und vibrationsfrei ist, bevor der nächste Schritt möglich ist?
Wenn Sie prüfen möchten, wie moderne CNC-Systeme dieses Handling unterstützen, lohnt sich ein Blick auf die aktuelle Generation der WAD Serie CNC Abkantpresse, insbesondere im Hinblick auf Hinteranschlagdynamik und automatische Bombierung.

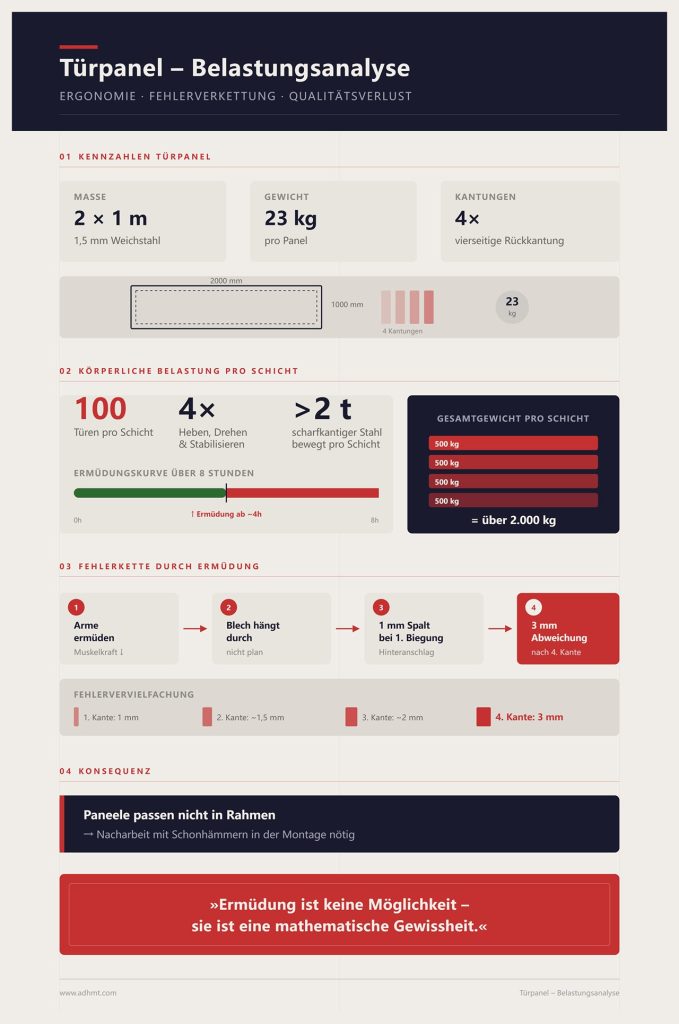

Machen wir eine einfache Rechnung aus der Praxis. Ein Standard-Türpanel mit 2 Metern Länge und 1 Meter Breite aus 1,5 mm starkem Weichstahl wiegt rund 23 Kilogramm. Wird dieses Panel mit einer klassischen vierseitigen Rückkantung versehen, beginnt die eigentliche körperliche Arbeit: Der Bediener hebt das Teil an, positioniert es am Hinteranschlag, betätigt das Pedal, folgt dem Blech nach oben, während die V-Matrize die Kante auf 90 Grad formt, zieht es wieder heraus, dreht es um – und wiederholt den gesamten Vorgang.
Das bedeutet: 23 Kilogramm Stahl werden pro Bauteil viermal gehoben, gedreht und stabilisiert.
Ermüdung ist hier keine Möglichkeit – sie ist eine mathematische Gewissheit.
Bei einer Schicht mit 100 Türen hebt Ihr Bediener nicht einfach nur Blech – er bewegt insgesamt über zwei Tonnen unhandlichen, scharfkantigen Stahl. Spätestens nach vier Stunden macht sich die Erschöpfung bemerkbar. Wenn die Arme schwer werden, hängt das Blech durch. Und sobald es durchhängt, liegt es nicht mehr plan an den Fingern des Hinteranschlags an. Ein Millimeter Spalt beim ersten Biegevorgang summiert sich bis zur vierten Kante auf drei Millimeter – und plötzlich stehen Ihre Kollegen in der Montage mit Schonhämmern da, um die Paneele in die Rahmen zu zwingen.
Wie viel Ausschuss verbuchen Sie Monat für Monat, nur weil die Schwerkraft einen Kampf gewinnt, den Ihr Mitarbeiter schlicht nicht mehr führen kann?
Wir kennen sie alle – diese eine Person. Nennen wir ihn Mike. Mike steht seit fünfzehn Jahren an der Abkantpresse und weiß genau, wie feinfühlig er das Pedal dosieren und ein großformatiges Blech abstützen muss, damit es an der Biegelinie nicht einknickt. Er spürt die Biegung in den Schultern. Doch was passiert mit Ihrem Produktionsplan, wenn Mike Urlaub hat – oder schlimmer noch – an einem Dienstagmorgen krankmeldet, während 300 Schaltschranktüren termingerecht ausgeliefert werden müssen?
Dann stellen Sie einen jüngeren Kollegen ans Pedal. Doch ihm fehlt die eingeübte Muskelroutine, um das Gewicht des Blechs während des Hochfahrens exakt auszubalancieren. Das Teil schlägt aus, der Flansch öffnet sich in der Mitte um zwei Grad – und die Toleranzkette gerät ins Rutschen.
Die Abkantpresse ist vollständig auf die Präzision der Hände angewiesen, die sie bedienen, um das einzulösen, was die CNC-Steuerung verspricht. Es ist eine Maschine, die für Serienfertigung eigentlich einen Kunsthandwerker verlangt. Wenn Ihre Marge bei einer Paneelserie letztlich von der Tagesform und der Muskelkraft des Mitarbeiters vor dem Lichtvorhang abhängt – betreiben Sie dann wirklich einen modernen Fertigungsprozess? Oder finanzieren Sie in Wahrheit eine sehr kostspielige Manufaktur?
Beobachtet man eine CNC-Abkantpresse beim Biegen eines 6‑Zoll-Winkels, wirkt es wie Magie. Die Hinteranschläge fahren blitzschnell in Position, der Stößel senkt sich – und heraus kommt ein perfekter 90‑Grad-Winkel. Skaliert man das jedoch auf eine 2‑Meter-Türverkleidung, ändern sich die physikalischen Rahmenbedingungen grundlegend. Es geht nicht mehr nur darum, Metall zu formen – man kämpft gegen Hebelkräfte, Schwerkraft und die Grenzen menschlicher Konstanz. Wie kann eine Maschine, die Präzision im Mikrometerbereich verspricht, am Ende ein Paneel liefern, das nur mit dem Gummihammer in seinen Rahmen passt?
Betrachten wir den entscheidenden Moment. Sie schieben ein rund 25 Kilogramm schweres Blech aus 1,5 mm starkem Weichstahl in die Maschine. Moderne Abkantpressen verfügen über hochpräzise 6‑Achs-CNC-Hinteranschläge, die sich mit einer Genauigkeit im Tausendstel-Zoll-Bereich positionieren. Doch sie erfassen ausschließlich den Punkt, an dem die Blechkante tatsächlich anliegt. Wenn ein Bediener ein 2‑Meter-Paneel gegen diese Anschlagfinger schiebt, hängt die Mitte des Blechs durch.
Selbst mit robusten Blechauflagen bleibt eine minimale Durchbiegung. Liegt die linke Seite bündig am Anschlag an, während rechts aufgrund eines leicht ermüdeten Arms des Bedieners ein Spalt von 0,5 Millimetern bleibt, erkennt die CNC-Steuerung das nicht. Sie geht von einer perfekt anliegenden Referenz aus. Die Maschinenpräzision ist gegenüber der tatsächlichen Lage des Materials vollkommen blind. Man verlässt sich darauf, dass ein Mensch ein nachgiebiges „Segel“ aus Stahl exakt gegen zwei winzige Kontaktpunkte nivelliert. Ist die Ausgangsreferenz schief, wird auch die Biegung schief. Warum investieren wir Hunderttausende Euro in geschlossene Regelkreise zur Rückfederungskompensation, wenn der allererste Referenzpunkt von einem müden Bediener abhängt, der ein verzogenes Blech in Position drückt?
Nehmen wir die vierseitige Rückkantung an derselben Türverkleidung. Die erste Biegung erfolgt – und vielleicht liegen Sie um einen halben Millimeter daneben. Für sich genommen noch kein Drama. Doch nun muss der Bediener das Blech herausziehen, um 180 Grad drehen und den frisch gebogenen Schenkel für die zweite Biegung erneut gegen den Hinteranschlag drücken.
Hier wird die Mathematik gnadenlos. Sie referenzieren nun nicht mehr an einer planen, werkseitig geschnittenen Kante, sondern an einem Flansch, den Sie soeben mit einer Abweichung von 0,5 Millimetern gebogen haben. Dieser Fehler wird nicht einfach weitergegeben – er potenziert sich. Spätestens bei der vierten Biegung hat sich die anfängliche Abweichung über die Diagonale eines 2-Meter-Blechs aufgeschaukelt und sorgt nahezu zwangsläufig für eine Ausschussquote von acht Prozent in Ihrer Fertigung. Der Hinteranschlag korrigiert Ihre Fehler nicht – er schreibt sie mathematisch in die Geometrie des Bauteils fest.
Sie können die modernsten Winkelmesslaser einsetzen, die hunderte Male pro Sekunde den Materialwiderstand analysieren – doch sie können kein Werkstück retten, das physisch schief im Werkzeug sitzt. Die Abkantpresse ist ein Schweizer Taschenmesser: vielseitig, fähig zu Mehrfachbiegungen und komplexen Profilen. Aber wenn Sie damit täglich 500 identische Paneele fertigen wollen, sind blutige Knöchel und Ausschuss vorprogrammiert. Wenn die Präzision der Maschine jedes Mal unterlaufen wird, sobald der Bediener das Blech wendet – wie wollen Sie dann jemals das Endmaß zuverlässig garantieren?
Für besonders lange oder schwere Bauteile setzen einige Hersteller auf eine Tandem-Abkantpresse, bei der zwei Maschinen synchronisiert werden, um zusätzliche Biegelänge und Tonnage bereitzustellen – doch auch hier bleibt das manuelle Referenzieren des Blechs ein kritischer Faktor.
Betrachten wir die Werkzeugmechanik. Bei der Abkantpresse taucht der Stößel mit dem Oberwerkzeug in eine V-Matrize ein. Um einen 90-Grad-Winkel zu erzeugen, drückt der Stempel das Material nach unten – und das restliche 2-Meter-Blech schlägt nach oben aus. Der Bediener muss diese massive Tafel mitführen und ihr Gewicht abstützen, damit sie an der Biegelinie nicht einknickt. Das ist die Definition eines beweglichen Ziels.
Stellen Sie dem eine Schwenkbiegemaschine gegenüber. Das Blech wird flach eingelegt – und bleibt flach. Niederhalter spannen das Material sicher, während eine Wischklinge die überstehende Kante kontrolliert nach oben oder unten umlegt. Die Masse des Paneels bewegt sich nicht. Kein Ausschlagen. Kein Bediener, der versucht, 25 Kilogramm schwingenden Stahl zu kontrollieren.
Bei der Abkantpresse bewegt sich das Material um das Werkzeug – bei der Schwenkbiegemaschine bewegt sich das Werkzeug um das Material. Das ist der Unterschied zwischen einem Ringkampf mit Metall und einem chirurgischen Eingriff. Das Eintauchen des Stößels erzeugt zwangsläufig Variablen – Ausschlagen, Durchhängen, Bedienereinfluss –, die sich durch kein Software-Update eliminieren lassen. Das Wischbiegen isoliert die Biegung und beseitigt diese Störgrößen vollständig. Wenn die Maschinenmechanik selbst vorgibt, dass das Blech absolut stationär bleiben muss – was passiert dann mit Ihrer Ausschussquote?
Doch beobachten Sie, was passiert, wenn eine Serie von 2 Meter langen Türpaneelen aus 16-Gauge-Weichstahl in die Fertigung geht. Auf einer konventionellen Abkantpresse erfordert ein vierseitiges Türpaneel vier separate Rüstvorgänge. Der Bediener schiebt den Zuschnitt an den Hinteranschlag, biegt Lasche A, zieht das Blech heraus, dreht es und legt anschließend Lasche A gegen den Anschlag, um Lasche B zu biegen. Wie bereits erläutert, potenziert sich jeder anfängliche Fehler rechnerisch über die gesamte Diagonale des Bauteils. Eine Schwenkbiegemaschine durchbricht diese Fehlerkette konstruktiv, indem sie die physikalische Referenz des Bauteils grundlegend anders definiert.
Der Zuschnitt wird flach eingeschoben und unmittelbar von einem massiven Niederhalter exakt in der Mitte des Blechs fixiert. Dieser Mittelpunkt wird zum dauerhaften, unverrückbaren Bezugspunkt für den gesamten Biegeprozess. Wenn Ober- und Unterwerkzeuge die erste Lasche umformen, bleibt jede minimale Materialabweichung strikt auf diese eine Kante begrenzt. Da die Maschine die zentrale Klemmung zum Drehen des Teils niemals löst, wird Biegung Nummer zwei vom exakt selben Nullpunkt aus gemessen wie Biegung Nummer eins. Toleranzen werden nicht mehr aufaddiert – sie werden voneinander isoliert.
Diese nahezu chirurgische Präzision geht mit klaren physikalischen Grenzen einher. Eine Schwenkbiegemaschine ist ein Skalpell, kein Schweizer Taschenmesser. Ihre starre Architektur begrenzt die Biegelänge konstruktiv – bei Standardmodellen in der Regel auf etwa 2.500 Millimeter. Zudem ist das Wischbiegeprinzip mechanisch nicht für schwere Bleche ausgelegt: Alles, was über 2,5 Millimeter Stahlstärke hinausgeht, würde die Biegeschwerter buchstäblich zerstören. Wenn Ihr Kerngeschäft regelmäßig 3‑Meter‑Längen oder 3‑Millimeter‑Bleche erfordert, wird der Vorteil der Einmalaufspannung dann nicht schnell zum millionenschweren Engpass?
Angenommen, Ihre Paneele liegen sicher innerhalb dieses dimensionalen Rahmens. Der Vertriebsmitarbeiter hat Ihnen schnurgerade ±0,2 mm Toleranz über eine Serie von tausend Teilen zugesichert – und er hat nicht übertrieben. Baustahl ist berüchtigt für seine Streuungen; selbst zwei Tafeln von derselben Palette zeigen nach dem Biegen ein unterschiedliches Rückfederungsverhalten. Auf einer Abkantpresse bedeutet der Umgang mit Rückfederung, dass der Bediener ständig die Bombierung nachjustiert oder die Stößeltiefe manuell korrigiert – menschliche Schätzung in einem eigentlich mechanischen Prozess.
Eine Schwenkbiegemaschine beherrscht die Rückfederung, indem sie den Menschen vollständig aus dem Regelkreis entfernt. Da das Blech plan eingespannt und fixiert ist, können die universellen Biegewangen den Schenkel gezielt überbiegen, den Druck lösen, in Millisekunden den exakten Materialwiderstand messen und den Winkel anschließend präzise auf perfekte 90 Grad nachsetzen. Der Bediener kann den Biegewinkel nicht versehentlich beeinflussen, indem er das Blech zu hoch anhebt oder zu stark durchhängen lässt – denn er hält es gar nicht in der Hand. Die Sensorik der Maschine erfasst ausschließlich die physikalischen Eigenschaften des Metalls.
Doch genau diese Abhängigkeit von universellen Biegewangen offenbart die größte Schwachstelle der Maschine. Abkantpressen schöpfen ihre Stärke aus der Werkzeugvielfalt: Benötigt ein architektonischer Türrahmen einen speziellen, glatten Radius von 15 Millimetern, wird einfach ein entsprechendes Sonderwerkzeug – Matrize und Stempel – eingesetzt. Schwenkbiegemaschinen arbeiten hingegen nicht mit individuellen Werkzeugen. Um einen Radius zu erzeugen, müssen die universellen Wangen im sogenannten Stufenbiegen arbeiten – sie setzen Dutzende kleiner, aufeinanderfolgender Kantungen, um eine Rundung zu simulieren. Für verdeckte konstruktive Rückkantungen mag das ausreichen, auf sichtbaren Designflächen hinterlässt es jedoch facettierte Übergänge. Wenn ein anspruchsvoller Kunde eine makellos glatte Kante mit spezifischem Radius fordert, den universelle Wangen nur unzureichend approximieren können – welchen Wert hat dann eine perfekte ±0,2-mm-Toleranz auf dem falschen Profil?
Werfen wir einen Blick auf die Stoppuhr bei einer Standard-Türfüllung. Das Biegen einer vierseitigen Rückkantung dauert an einer Abkantpresse für einen geübten Bediener etwa zwei Minuten. Beobachtet man genau, wird klar: Rund neunzig Sekunden dieser Taktzeit entfallen gar nicht auf das eigentliche Biegen. Sie gehen für Ziehen, Drehen, Ausrichten und das kraftaufwendige Handling eines 25-Kilogramm-„Segels“ aus Stahl drauf. Wie viel Ausschuss verbuchen Sie Monat für Monat, weil die Schwerkraft einen Kampf gewonnen hat, den Ihr Mitarbeiter schlicht zu ermüdet war zu führen?
In einer Schwenkbiegemaschine greift ein integrierter Manipulator den eingespannten Mittelpunkt des Blechs. Kaum haben die Biegewangen den ersten Schenkel geformt, dreht der Manipulator das gesamte Bauteil in Sekundenbruchteilen um 90 Grad. Sofort folgt der nächste Hub. Ein vierseitiges Paneel, das an der Abkantpresse zwei kräftezehrende Minuten beansprucht, ist hier in weniger als 30 Sekunden fertiggestellt. Sie investieren nicht nur in höhere Hubgeschwindigkeiten – Sie eliminieren die manuelle Teilemanipulation vollständig.
Die Maschine übernimmt die körperliche Arbeit und reduziert den Prozess auf das Beladen mit flachen Zuschnitten und das Entnehmen fertig gebogener Geometrien.
Sie haben das manuelle Wenden erfolgreich eliminiert, die Toleranzkette auf einen einzigen Bezugspunkt reduziert und menschliche Ermüdung vollständig aus der Gleichung entfernt. Doch wenn das wahre Geheimnis profitabler Paneelproduktion darin besteht, die Hände des Bedieners vom Blech fernzuhalten – warum stellen Sie dann nicht einfach einen Sechsachs-Roboter vor die vielseitige Abkantpresse, die Sie bereits besitzen?
Beobachten Sie, wie ein 150.000-Dollar-Vakuumgreifer-Roboter versucht, ein zwei Meter langes Türpaneel aus 1,5-mm-Mildstahl in eine Standard-V-Matrize zu zwingen. Die Saugnäpfe haften, der Sechsachsarm schwenkt das Blech in einer weiten, eleganten Bewegung – für einen Moment sieht es nach der Zukunft der Fertigung aus. Dann übernimmt die Schwerkraft. Die ungestützten Kanten des rund 25 Kilogramm schweren Blechs sacken um exakt vier Millimeter ab. Wenn der Stößel nach unten fährt, isoliert der Roboter die Toleranz nicht auf einen einzigen Bezugspunkt wie eine Schwenkbiegemaschine; er automatisiert lediglich dasselbe unbeholfene, gegen die Schwerkraft arbeitende Wenden, das zuvor Ihr Bediener ausführen musste. Die Physik des Biegens haben Sie nicht verändert. Sie haben nur einen müden Menschen durch einen unermüdlichen Roboter ersetzt, der einen grundsätzlich fehleranfälligen Prozess ausführt. Wenn das Kernproblem beim Abkanten von Türpaneelen auf der Abkantpresse in der chaotischen Toleranzkette aus Lösen, Wenden und neuem Anschlagen eines großformatigen Blechs liegt – löst ein gelber Roboterarm vor der Maschine tatsächlich die Ursache?
In den Verkaufsbroschüren lesen Sie, dass moderne Roboterzellen Geschwindigkeiten von bis zu 25 Millimetern pro Sekunde erreichen und damit mit der Leistung Ihrer Hochgeschwindigkeits-Faserlaser Schritt halten. Gezeigt werden Videos, in denen der Roboter kleine, steife Winkelteile scheinbar mühelos handhabt. Doch beobachten Sie, was passiert, wenn eine Serie von zwei Meter langen Türpaneelen aus 1,5-mm-Mildstahl in die Fertigung geht. Um alle vier Seiten zu biegen, muss der Roboter das Blech einlegen, den Hub des Stößels abwarten, zurückfahren, das Teil auf einer Re-Grip-Station ablegen, es aus einem anderen Winkel erneut greifen und wieder an den Hinteranschlag positionieren.
Jeder einzelne Re-Grip bedeutet einen verlorenen Bezugspunkt.
Jedes Mal, wenn das Blech die Saugnäpfe verlässt und auf dem Regrip-Tisch aufsetzt, entsteht ein neuer mikroskopischer Ausrichtungsfehler. Eine integrierte Schwenkbiegemaschine spannt das Rohteil exakt ein einziges Mal im Zentrum und rotiert es innerhalb von Millisekunden intern weiter – ohne jemals den Nullpunkt zu verlieren. Die Roboterzelle mag die körperliche Belastung des Bedieners eliminieren, doch sie skaliert dieselben sequentiellen Ineffizienzen. Wenn Ihre Automation das Teil pro Zyklus immer noch dreimal ablegt, nur um vier Kanten zu biegen – steigern Sie dann wirklich Ihren Durchsatz oder lediglich Ihre Stromrechnung?
Die Rechtfertigung für diese Stromkosten basiert in der Regel auf Software. Anbieter versprechen, dass sich mit Offline-Programmierung die gesamte Biegeabfolge bequem im klimatisierten Büro modellieren lässt – theoretisch mit Rüstzeiten von nur einer Minute pro Biegung. Und sie sagen damit nichts Unwahres. In einer perfekten digitalen Leere läuft die Simulation fehlerfrei. Auf dem Shopfloor jedoch leistet der Baustahl Widerstand. Offline-Software geht von homogener Materialdicke und berechenbarem Rückfederverhalten aus – doch Ihr Stahlhändler liefert keine digitalen Idealzustände, sondern Paletten mit variierenden Walzrichtungen und mikroskopischen Dickenabweichungen.
Wenn der Roboter seinen perfekten Code blind auf unperfektes Material anwendet, beginnen die Winkel zu wandern. Ein erfahrener Bediener spürt diesen Widerstand und korrigiert die Stößeltiefe intuitiv im laufenden Prozess. Ein Roboter produziert dagegen unbeirrt 89-Grad-Ausschuss. Plötzlich steht Ihr leitender Programmierer drei Stunden in der Fertigung, passt Wegpunkte manuell an und überschreibt die Offline-Simulation, nur um ein brauchbares Erstmuster zu erhalten. Wie viel Ausschuss schreiben Sie Monat für Monat ab, weil Ihre teure Offline-Automation eine permanente Online-Betreuung erfordert?
Die Standardantwort der Branche auf driftende Winkel lautet: geschlossene, automatisierte Bombiersysteme moderner CNC-Abkantpressen. Das klingt nach dem ultimativen Sicherheitsnetz: Sensoren erfassen die exakt benötigte Tonnage zum Umformen des Blechs, und Hydraulikzylinder im Unterholm wölben diesen dynamisch nach oben, um die Maschinendurchbiegung zu kompensieren – theoretisch bei Ausschussquoten von unter 0,5 Prozent. Das funktioniert hervorragend, wenn ein Bediener das Blech absolut rechtwinklig und satt an den Hinteranschlagfingern anlegt. Doch die robotische Handhabung bringt eine völlig neue Form von Variabilität ins Spiel.
Wenn ein Sechsachs-Roboter einen schweren, flexiblen Türflügel durch die Luft schwenkt, kann allein die Massenträgheit dazu führen, dass sich das Blech minimal in den Vakuumgreifern verschiebt. Bis der Roboter das Teil schließlich in das Werkzeug drückt, liegt eine Ecke womöglich bereits 0,5 Millimeter außerhalb des Anschlags. Die automatische Bombierung gleicht zwar die Biegekraft aus, sie kann jedoch kein schief eingelegtes Werkstück korrigieren. Die Maschine führt die fehlerhafte Biegung mit perfekter Präzision aus. Wenn sich das Bombiersystem dynamisch an ein Blech anpasst, das der Roboter zuvor falsch positioniert hat – sollten wir dann nicht eingestehen, dass die Hochvolumenfertigung von Paneelen ein grundsätzlich anderes Werkzeug erfordert?
Wer versucht, einen 1/4-Zoll starken, tragenden Türrahmen auf einer Schwenkbiegemaschine zu formen, wird nicht nur scheitern – im schlimmsten Fall hört er das teure Geräusch einer Werkzeugstahlklinge, die unter einer physikalischen Belastung bricht, für die sie nie ausgelegt war. Schwenkbiegemaschinen sind auf Geschwindigkeit und Feinfühligkeit bei dünnen Blechen ausgelegt und stoßen in der Regel bei etwa 11-Gauge-Weichstahl an ihre konstruktiven Grenzen, wenn die Mechanik der Biegeschiene an ihr Limit kommt. Eine CNC-Abkantpresse hingegen ist ein Kraftpaket. Ob 16-Gauge-Türpaneel oder 1/2-Zoll-Platte – mit dem passenden V-Gesenk und ausreichender Tonnage erledigt sie die Aufgabe ohne Zögern.
In einem Betrieb, der schwere Sicherheitstüren oder industrielle Gehäuse fertigt, ist die Abkantpresse die einzige Maschine, die das „Skelett“ der Konstruktion bewältigt. Für dicke Materialien braucht es diese konzentrierte vertikale Kraft, und das Luftbiegeverfahren ermöglicht es, mit ein und derselben Maschine innerhalb weniger Minuten – im Grunde mit einem Werkzeugwechsel – von einem filigranen 20-Gauge-Zierteil zu einem tragenden Profil zu wechseln.
Vielseitigkeit ist eine verführerische Kennzahl.
Doch beobachten Sie, was geschieht, wenn eine Serie 2 Meter langer Türpaneele aus 16-Gauge-Weichstahl in die Fertigung kommt. Die Abkantpresse kann diese Aufgabe zweifellos bewältigen, behandelt jedoch jede Biegung wie ein Einzelereignis – der Bediener muss das ansteigende Blechgewicht kontinuierlich abstützen. Bei dicken Blechen ist dieses Gewicht ein Sicherheitsfaktor, bei dünnen Türhäuten hingegen ein Garant für „Ölkanneffekte“ und ungewolltes Zurückfedern.
Eine CNC-Abkantpresse hingegen ist ein Kraftpaket. Ob 16-Gauge-Türpaneel oder 1/2-Zoll-Platte – mit dem passenden V-Gesenk und ausreichender Tonnage erledigt sie die Aufgabe ohne Zögern. Technische Daten, Achskonfigurationen und verfügbare Tonnagen finden Sie in der offiziellen Produktbroschüre, die einen detaillierten Vergleich unterschiedlicher Maschinenklassen ermöglicht.
Setzen Sie hier einen 200-Tonnen-Vorschlaghammer ein, wo eigentlich ein Skalpell gefragt wäre?
Eine Schwenkbiegemaschine ist ein hochspezialisiertes Arbeitstier, das eine plane „Landezone“ benötigt, damit die Niederhalter das Bauteil sicher greifen können. Enthält Ihr Türdesign jedoch innenliegende Ausschnitte nahe der Biegelinie oder fahren Sie ein komplexes „Z“-Profil, das mit dem Maschinenrahmen kollidieren würde, wird aus der Schwenkbiegemaschine schnell ein sehr teurer Briefbeschwerer. Die CNC-Abkantpresse hingegen spielt ihre Stärken genau in diesem Chaos aus: Dank ihrer offenen Rahmenkonstruktion können Schwanenhalsstempel und versetzte Matrizen selbst enge und schwer zugängliche Bereiche problemlos erreichen.
Und der Verkäufer hatte nicht unrecht, als er die Abkantpresse als die ultimative „Rettungskarte“ bei Konstruktionsfehlern bezeichnete.
Platziert ein Konstrukteur eine Bohrung zu nah an einer Lasche, kann ein erfahrener Bediener an der Abkantpresse die Biegung häufig „tricksen“ oder mit einer individuellen Urethanauflage Verformungen vermeiden. Eine Schwenkbiegemaschine ist deutlich weniger nachsichtig; sie verlangt, dass die Bauteilgeometrie die physischen Freiräume der Maschine strikt einhält. Für Betriebe, die individuelle Architekturtüren in Losgröße 1 mit ungewöhnlichen Rückkantungen und Sonderwinkeln fertigen, kann die Rüstzeit an der Schwenkbiegemaschine am Ende sogar länger sein als die Fertigung auf einer konventionellen Abkantpresse im flexiblen Direktbetrieb.
Präzision rechnet sich nur, wenn die Geometrie sie überhaupt zulässt.
Wie oft stand Ihre Fertigung still, weil eine Hochgeschwindigkeitsmaschine eine 50-mm-Rückkantung nicht freifahren konnte – etwas, das eine Standard-Abkantpresse im Schlaf bewältigt?
Sprechen wir über Geld – denn am Ende der Schicht ist es das Einzige, was die Lichter brennen lässt. Eine High-End-Schwenkbiegemaschine von Salvagnini oder Prima Power bedeutet eine Investition von rund einer halben Million Euro, während Sie eine zuverlässige, hochpräzise CNC-Abkantpresse für etwa ein Drittel dieses Betrags erhalten. Ist Ihr Betrieb breit aufgestellt und machen Türpaneele lediglich 20 % Ihres monatlichen Durchsatzes aus, dann ist die Abkantpresse aus Sicht Ihres Investitionsbudgets (CapEx) die einzig vernünftige Entscheidung.
Sie ist das Schweizer Taschenmesser der Blechfertigung.
Ein Schweizer Taschenmesser kann ein Steak schneiden, eine Schraube drehen und eine Flasche öffnen – aber wenn Sie damit täglich 500 identische Holzklötze schnitzen, bleiben am Ende blutige Fingerknöchel und Ausschuss zurück. Sie akzeptieren die Ineffizienz der Abkantpresse, weil die Maschine unmittelbar für andere Aufträge verfügbar sein muss – für alles, was ansteht –, sobald der Türauftrag abgeschlossen ist. Im Grunde zahlen Sie jedes Mal eine „Flexibilitätsprämie“, wenn Ihr Bediener ein Paneel manuell einrichtet. Doch diese Prämie ist günstiger als eine 500.000-Euro-Maschine, die drei Wochen im Monat ungenutzt in der Halle steht.
Die Rechnung ändert sich erst, wenn das Volumen Ihnen keine andere Wahl mehr lässt.
Wie viel Ausschuss schreiben Sie Monat für Monat ab, nur weil die Schwerkraft einen Kampf gewonnen hat, den Ihr Bediener bei der zehntausendsten Biegung schlicht nicht mehr gewinnen konnte?
Eine CNC-Abkantpresse der Einstiegsklasse schlägt mit rund 500.000 RMB zu Buche. Eine dedizierte, automatisierte Schwenkbiegemaschine? Problemlos das Doppelte oder Dreifache. Auf dem Papier wirft Ihr CFO einen Blick auf diese Differenz und entscheidet sich sofort für die Abkantpresse. Und ganz Unrecht hat er mit seinem Zögern nicht. Investitionsausgaben sind ein schwerer Anker, und Vielseitigkeit wirkt wie ein Sicherheitsnetz.
Doch der Listenpreis einer Maschine lügt.
Er verrät Ihnen, was das Stück Stahl kostet – nicht, was die Herstellung des Bauteils wirklich kostet. Wenn Sie eine CNC-Abkantpresse in eine dedizierte Türblatt-Zelle zwängen, missbrauchen Sie eine Maschine, die für maximale Flexibilität gebaut wurde, für hochvolumige, repetitive Präzisionsarbeit. Mit jeder einzelnen Biegung zahlen Sie eine versteckte Abgabe. Diese „Steuer“ zeigt sich in manueller Handhabung, Werkzeugverschleiß und Toleranzaufsummierung. Um herauszufinden, welche Maschine sich tatsächlich rechnet, müssen Sie den Kaufpreis ausblenden und den schmalen Grat Ihrer Marge in den Blick nehmen.
Kaufen Sie eine Maschine, um Ihr Investitionsbudget zu schonen – oder kaufen Sie eine Maschine, um auf dem Shopfloor Geld zu verdienen?
Rechnen wir es konkret durch. Eine CNC-Abkantpresse ist ohne Werkzeuge wertlos. Wenn Sie unterschiedliche Türpaneele fertigen – Standardbleche, verstärkte Rahmen, kundenspezifische Rückkantungen – kaufen Sie nicht nur die Maschine. Sie investieren zusätzlich 10.000 bis 20.000 US-Dollar in eine Bibliothek aus Stempeln, V-Matrizen und speziellen Saumwerkzeugen. Bei jedem Profilwechsel stoppt der Bediener die Produktion und beginnt, schwere Stahlwerkzeuge zu wechseln. Eine Schwenkbiegemaschine hingegen arbeitet mit universellen Biegewerkzeugen, die sich dynamisch an das programmierte Profil anpassen. Keine Rüstzeiten. Keine zusätzlichen Werkzeug-Investitionen.
Und dann werfen Sie einen Blick auf die Uhr.
Eine Abkantpresse erfordert manuelles Einlegen, Wenden und Entnehmen der Bleche. Selbst mit automatischer Bombierung und mehrachsiger Hinteranschlagsteuerung ringt der Bediener physisch mit dem Material. Dieses manuelle Handling verlängert die Zykluszeiten bei hohen Stückzahlen um 20 % bis 50 % im Vergleich zu einem Schwenkbiegemaschine mit vollautomatischer Blechmanipulation. Die Schwenkbiegemaschine spannt das Blech einmal, dreht es und biegt alle vier Seiten in Sekunden. Bei der Abkantpresse muss der Bediener das Teil herausziehen, von Hand drehen, neu positionieren und erneut auf das Pedal treten. Über eine einzelne Schicht summieren sich diese verlorenen Sekunden zu verlorenen Stunden. Über ein Jahr hinweg werden daraus verlorene Aufträge.
Wie viele zusätzliche Arbeitsstunden bezahlen Sie jede Woche allein dafür, dass ein qualifizierter Facharbeiter ein Stück Blech wendet?
Beobachten Sie, was passiert, wenn eine Serie 2 Meter langer, 16-Gauge starker, vorlackierter Baustahl-Türpaneele in die Fertigung geht.
Der Bediener der Abkantpresse muss diesen makellosen, lackierten Zuschnitt über die Matrizen-Schulter ziehen. Selbst mit Urethanband oder speziellen markierungsfreien Werkzeugen besteht das Risiko von Mikrokratzern. Dann spielt die Schwerkraft mit hinein. Der Bediener ermüdet, das Blech kippt beim Biegen um einen halben Grad – und schon liegt der Schenkel außerhalb der Toleranz. Nach meiner Erfahrung kann ein erschöpfter Mitarbeiter, der an einem Freitagnachmittag schwere, lackierte Bleche handhabt, die Ausschuss- und Nacharbeitsquote problemlos auf 9 % treiben.
Das ist ein massiver Liquiditätsverlust.
Sie verlieren nicht nur die reine Biegezeit. Sie vernichten die Kosten für den hochwertigen, lackierten Zuschnitt, die Laserbearbeitungszeit und die Überstunden des Mitarbeiters, der Kratzer auspoliert oder verzogene Paneele in der Montage nacharbeitet. Die Schwenkbiegemaschine eliminiert dieses Problem nahezu vollständig. Sie spannt die ebene Mitte des Blechs und biegt die Kanten nach oben oder unten – ohne gleitende Reibung. Dadurch sinkt die handhabungsbedingte Ausschussquote gegen null. Die Maschine wird nicht müde, und sie lässt das Blech nicht fallen.
Welchen konkreten Euro-Betrag an hochwertigem, lackiertem Stahl werfen Sie Monat für Monat in den Recyclingcontainer, nur weil Ihr Biegeprozess auf Muskelkraft angewiesen ist?
Es gibt eine klare Schwelle, ab der die versteckte Kostenlast der Abkantpresse Ihre Marge regelrecht auffrisst. Betreiben Sie eine Lohnfertigung mit einem breiten Teilemix und rund 5.000 unterschiedlichen Bauteilen pro Jahr, ist die Vielseitigkeit der Abkantpresse unverzichtbar – Ihr sprichwörtliches Schweizer Taschenmesser. Produzieren Sie jedoch täglich 50.000 identische Holzblöcke, wird genau dieses Schweizer Taschenmesser Ihnen blutige Knöchel und Ausschuss bescheren.
Bei etwa 15.000 bis 20.000 Türpaneelen pro Jahr kreuzen sich die Kurven im Diagramm abrupt.
Ab diesem Volumen kosten Sie die um 30 % längeren Zykluszeiten, die 9 % Ausschuss bei lackierten Zuschnitten und die ständigen Werkzeugwechsel innerhalb eines Jahres mehr als die gesamte Preisdifferenz zwischen beiden Maschinen. Der Schwenkbiegemaschine – das Skalpell – wirkt plötzlich erstaunlich günstig. Die größte Stärke der Abkantpresse wird offiziell zu ihrem gravierendsten Nachteil.
Die entscheidende Frage lautet nicht mehr, nach wie vielen Jahren sich die Schwenkbiegemaschine amortisiert. Die eigentliche Frage ist, wie viele Monate dieser versteckten Kosten Sie noch hinnehmen wollen, bevor Sie erkennen, dass Ihre vielseitige Abkantpresse genau das ist, was Ihre Marge in Geiselhaft hält.
Wenn Sie bewerten möchten, welche Lösung – flexible CNC-Abkantpresse, Tandem-System oder dedizierte Paneelbiegemaschine – strategisch zu Ihrem Teilemix passt, nehmen Sie direkt Kontakt auf und analysieren Sie Ihre realen Stückzahlen, Toleranzen und Margen auf Basis konkreter Produktionsdaten.
