CNC-Abkantpresse für Automobilbleche richtig auswählen
Zwei Zuschnitte aus unterschiedlichen Coils werden in derselben Abkantpresse bearbeitet. Programm, Werkzeuge und Stößelposition bleiben unverändert. Ein Teil besteht die…
Ich habe einmal noch vor der Mittagspause einen kompletten Schrottbehälter mit 2‑mm-Kabinenwänden in Spiegeloptik gefüllt, weil mein leitender Ingenieur glaubte, 150 Tonnen rohe Gewalt könnten eine grundlegend fehlerhafte Biegereihenfolge schon in Form zwingen. Er behandelte die Abkantpresse wie einen blinden Bodybuilder – viel Kraft, aber keinerlei Überblick.
Wir kaufen CNC-Maschinen nach nackter Leistung und Stößelgeschwindigkeit, in der Annahme, mehr Kraft bedeute automatisch bessere Aufzugspaneele. Doch beim Umformen von optisch anspruchsvollem Edelstahl wird rohe Gewalt zum Risiko. Die Maschine presst das Material blind – und im Zweifel gegen sich selbst.
Wie verhindert man, dass eine 150‑Tonnen-Maschine ihr eigenes Werk zerstört?

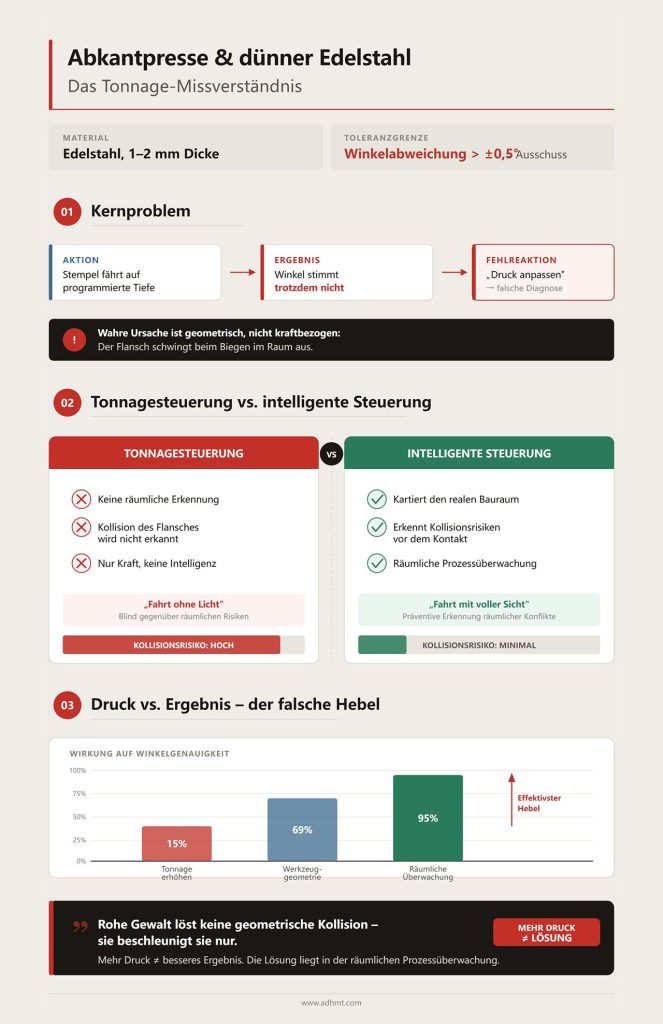

Beobachten Sie eine Standard-Abkantpresse beim Biegen von 1–2 mm Edelstahl. Der Stempel fährt herunter, das Material gibt nach, die Tonnage erreicht ihren Spitzenwert. Wenn sich das Blech wölbt oder der Winkel um mehr als ±0,5° abweicht, lautet die spontane Reaktion in der Fertigung: Druck anpassen. Man geht davon aus, die Maschine habe zu stark oder zu schwach gedrückt. Doch wenn die Hydraulik exakt die programmierte Tiefe anfährt – warum steht der Rückkantungsflansch am Ende trotzdem nicht im rechten Winkel?
Beim Biegen von dünnem Edelstahl faltet sich das Material nicht nur im V‑Gesenk – das gesamte Blech schwenkt im Raum nach oben aus. Eine Maschine, die lediglich auf Tonnage programmiert ist, erkennt nicht, ob dieser ausschwingende Flansch im vierten Schritt mit dem Stößel kollidieren wird. Sie drückt einfach weiter. Im Vergleich zu einer intelligenten Steuerung, die den realen Bauraum kartiert, gleicht eine rein tonnageorientierte Konfiguration einer Fahrt ohne Licht. Moderne Systeme wie die WAD Serie CNC Abkantpresse integrieren genau diese vorausschauende Kollisions- und Sequenzlogik direkt in die Steuerung – nicht als Zubehör, sondern als Kernfunktion. Realität in der Werkhalle: Rohe Gewalt löst keine geometrische Kollision – sie sorgt lediglich dafür, dass sie schneller eintritt.
Und was bedeutet das für den Bediener, der das Teil am Ende trotzdem fertigen muss?
Der Bediener entnimmt ein Probeteil, biegt es, prüft es mit dem Winkelmesser – und stellt fest, dass der 90‑Grad-Rückkantungsflansch am Gesenkblock anstößt. Er stoppt die Maschine, dreht das Teil und versucht eine andere Biegereihenfolge. Dieses manuelle Rätselraten verschlingt pro Einrichtung gut zwanzig Minuten.
Sie zahlen einen hohen Preis für Versuch und Irrtum.
Der Bediener übernimmt die Rolle des Maschinengehirns und versucht, ein komplexes, mehrfach gekantetes Aufzugstür-Panel dreidimensional zu visualisieren. Das ist, als würde man einen Schachspieler bitten, blind gegen einen Großmeister anzutreten. Die menschliche Raumvorstellung stößt an ihre Grenzen, sobald eine Sechs-Biege-Sequenz Wenden, Drehen und das Freifahren an Werkzeugen im Millimeterbereich erfordert. Im Vergleich zu einem digitalen System, das Kollisionen in Sekundenbruchteilen berechnet, führt das Vertrauen auf das räumliche Vorstellungsvermögen des Bedieners zwangsläufig zu schwankenden Zykluszeiten. Realität in der Fertigung: Jede Minute, in der Ihr Bediener über den nächsten Biegeschritt rätselt, verwandelt sich Ihre Maschine in eine überteuerte Werkbank.
Wenn der Bediener eine Kollision nicht zuverlässig vorhersagen kann – was unterscheidet dann tatsächlich ein Gutteil von Ausschuss?
Betrachten Sie ein zurückgewiesenes Rückwandpaneel genauer. Die Oberfläche ist makellos, die Walzrichtung stimmt, und die Dicke beträgt exakt 1,5 mm. Und dennoch liegt die letzte Biegung um ein volles Grad außerhalb der Toleranz.
Achtzig Prozent dieser Ablehnungen haben denselben Ursprung. Es liegt weder an minderwertigem Stahl noch an einer schwachen Hydraulikpumpe. Der Fehler entsteht, weil die gewählte Biegefolge das Material „einsperrt“. Wenn ein Schenkel beim fünften Hub am Stempel entlangschrammt, verzieht sich das gesamte Paneel minimal – aber entscheidend. Der Bediener sieht die Winkelabweichung und macht die Streckgrenze des Materials verantwortlich. Anstatt fehlerhafte Teile im Nachhinein zu prüfen, verhindert eine digitale Sequenzplanung diese Verformung von vornherein. Realität in der Fertigung: Eine Biegefolge, die vom ersten Hub an zum Scheitern verurteilt war, lässt sich nicht durch Endkontrolle retten.
Der einzige Weg, das zu stoppen, besteht darin, die Falle zu erkennen, bevor das Blech überhaupt zugeschnitten wird. Eine Maschine mit Sequenzsimulation denkt mehrere Schritte voraus und berechnet die exakte Bewegungsbahn des Blechs, sodass es an keiner Stelle ungewollt mit dem Werkzeug kollidiert.
Wie genau ermittelt eine Steuerung solche Kollisionen, noch bevor der Stahl die Abkantpresse erreicht?
Rohkraft biegt Stahl – doch die Geometrie entscheidet, ob daraus ein funktionierendes Aufzugspaneel oder teurer Ausschuss wird. Bei komplexen Profilen sind die reinen Maschinendaten zweitrangig gegenüber der Fähigkeit, den nächsten Schritt vorauszuberechnen. Aber wie erkennt eine Steuerung eine Kollision, bevor sie tatsächlich eintritt?
Ein Bediener nimmt einen flachen Zuschnitt für einen Aufzugskopf mit sechs Biegungen, wirft einen Blick auf die Zeichnung und beginnt mit den kürzesten Schenkeln. Es wirkt völlig logisch, die kleinen, sperrigen Biegungen zuerst zu erledigen – solange man noch eine große Tafel zum Festhalten hat. Bei der vierten Biegung schwenkt jedoch ein 20-mm-Rückkantflansch nach oben, passiert zwar die V-Matrize – und prallt direkt in den Oberstempel. Klein nach groß entspricht der menschlichen Intuition, von innen nach außen ist jedoch die mechanische Realität. Warum tappen Bediener immer wieder in diese Falle?
Sie geraten hinein, weil das räumliche Vorstellungsvermögen des Menschen nicht zuverlässig eine schwenkende Ebene durch sechs Rotationsdimensionen verfolgen kann. Ich musste einmal einen rollbaren Schrottcontainer zu einer Zelle ziehen, in der ein Mitarbeiter gerade zwölf Edelstahl-Kopfprofile aus 1,5 mm Material in Folge zerstört hatte. Er hielt stur an einer Klein-zu-Groß-Reihenfolge fest, überzeugt davon, dass das Werkzeug frei laufen würde, wenn er das Blech nur in einem minimal anderen Winkel hielte. Er versuchte, die Geometrie mit Muskelkraft zu überlisten. Was bringt einen Bediener dazu, diese fehlerhafte Intuition aufzugeben?
Man muss ihm die Mathematik vor Augen führen. Eine automatisierte 2D-Sequenzsimulation berechnet den exakten Schwenkbogen des Materials und beweist rechnerisch, ob eine Innen-nach-Außen-Reihenfolge kollisionsfrei am Werkzeug vorbeiführt – noch bevor das Pedal betätigt wird. Während ein Bediener bei komplexen Profilen Abstände nur abschätzt, eliminiert eine Steuerung, die den exakten geometrischen Schwenkpfad abbildet, die physische Unmöglichkeit einer falschen Biegefolge. Realität in der Fertigung: Verstößt Ihre Reihenfolge gegen die Innen-nach-Außen-Geometrie, sorgt jede noch so hohe Stößelgeschwindigkeit lediglich dafür, dass das Teil schneller Ausschuss wird. Doch einen theoretischen Schwenkbogen für eine perfekte 90-Grad-Biegung zu berechnen, ist nur die halbe Miete – wie berücksichtigt die Software die physikalischen Eigenschaften des Werkstoffs selbst?
Eine 90-Grad-Biegung ist in dem Moment, in dem der Stempel auf die Matrize trifft, noch keine 90-Grad-Biegung. Aufgrund der Rückfederung bei 1.4301 (304) Edelstahl muss der Stößel das Material auf 88 Grad drücken, damit es sich im Ruhezustand bei 90 Grad einpendelt. Genau in diesen zwei Grad Überbiegung lauern die Fallen. Ein Schenkel, der bei 90 Grad scheinbar perfekt am Werkzeug vorbeiläuft, kann bei 88 Grad die Stempelfläche streifen. Erkennt das bloße Auge bei einem komplexen Z-Profil eine Kollision von lediglich zwei Grad?
Physisch ist das mit bloßem Auge nicht zu erfassen. Genau hier übernimmt das dynamische Kollisionsmapping die kognitive Last. Es betrachtet nicht nur die finale Bauteilgeometrie, sondern animiert den Überbiegemoment, die Rückfederung und den kompletten Entnahmeweg. Wenn ein enger Versatz mit weniger als dem Sechsfachen der Materialdicke beim Überbiegen an die Matrizenshoulder stößt, leuchtet der Bildschirm rot auf. Im Vergleich dazu, eine zweigradige Werkzeugkollision erst durch Kratzer auf der Sichtfläche eines Kosmetikpanels zu entdecken, kostet die Visualisierung am Bildschirm exakt null Euro. Praxisrealität: Eine Simulation, die das physikalisch notwendige Überbiegen zur Kompensation der Rückfederung nicht berücksichtigt, ist nichts weiter als ein teurer Cartoon. Wenn die Maschine all diese vorausschauenden Berechnungen übernimmt, stellt sich zwangsläufig die Frage, welche Rolle die Person vor der Maschine überhaupt noch spielt.
Importiert ein Betrieb eine DXF-Datei aus der Konstruktion, berechnet die CAM-Software die Biegezugabe auf Basis eines theoretischen K-Faktors. Die Simulation unterstellt dabei, dass sich das Material exakt gemäß der Mathematik verhält. Doch Chargen von Edelstahl variieren, und die Walzrichtung beeinflusst die Streckgrenze. Die Simulation kann eine perfekte Biegefolge liefern – stimmen jedoch Biegezugaben in CAD/CAM und CNC-Steuerung nicht überein, laufen die Endmaße trotzdem auseinander. Wie schließt ein Betrieb die Lücke zwischen perfekter Software und unperfektem Stahl?
Einen Meisterbediener braucht man weiterhin – um die Realität zu kalibrieren.
Die Software ist der Schachgroßmeister, der das gesamte Spielfeld im Voraus durchdenkt – doch der Bediener ist derjenige, der bemerkt, dass das Brett schief steht. Jemand muss weiterhin das erste Teil prüfen, bei komplexen Biegefolgen ein Kartonmuster testen und die Rückfederungskompensation anpassen, wenn sich eine neue Stahlcharge anders verhält als die vorherige. Im Vergleich zu einer vollständig manuellen Einrichtung, bei der der Bediener die gesamte räumliche Geometrie gedanklich tragen muss, entlastet die Simulation ihn und verschiebt den Fokus vollständig auf die Materialvariablen. Praxisrealität: Software bewahrt vor konstruktiv groben Fehlern – für maßliche Perfektion braucht es dennoch einen erfahrenen Fachmann.
Bottoming-Prozesse bei dünnen Aufzugspanelen erfordern das Fünf- bis Zehnfache der Tonnage im Vergleich zum klassischen Luftbiegen. Um eine scharfkantige 1,5-mm-Edelstahl-Fassade sauber zu formen, muss eine 100-Tonnen-Abkantpresse im Steuerungssystem oft künstlich auf 12 Tonnen begrenzt werden – schlicht, um das V-Gesenk nicht zu sprengen. Die enorme Leistungsreserve bleibt dabei vollständig ungenutzt. Das zwingt zu einer grundsätzlichen Frage hinsichtlich der Maschineninvestition: Wenn wir die physische Leistung der Anlage ohnehin softwareseitig drosseln müssen, um die Werkzeuge zu schützen – wofür bezahlen wir dann eigentlich beim Hardware-Upgrade?
Bei sehr langen oder schweren Aufzugskomponenten, etwa durchgehenden Decken- oder Türprofilen, stoßen Einzelmaschinen zusätzlich an physikalische Grenzen. In solchen Fällen kann eine synchronisierte Tandem-Abkantpresse zwei Maschinen koppeln, um große Längen mit kontrollierter Kraftverteilung und identischer Sequenzlogik zu bearbeiten.
Elektrische Servo-Abkantpressen werden mit absoluter, motorgetriebener Präzision beworben. Anders als Hydraulikzylinder, die auf Fluiddynamik und Proportionalventile angewiesen sind, positioniert ein Servomotor den Stößel bis in den Mikrometerbereich. Das System ist extrem schnell und hochgradig wiederholgenau. Doch beim Umformen von Sichtedelstahl kann rohe Kraft zum Risiko werden. Ein Elektromotor „weiß“ nicht, was er gerade verformt. Er drückt – kompromisslos.
Programmiert ein Bediener bei einem sechsfacht gekanteten Header eine Biegefolge von klein nach groß, schwenkt der Rücklauf-Flansch nach oben und kollidiert mit dem Oberwerkzeug. Der elektrische Servo führt diese Kollision mit makelloser, hoher Geschwindigkeit aus. Die Hardware selbst ist blind. Das Einzige, was den Stößel daran hindert, das Bauteil zu zerstören, ist eine vorausschauende Kollisionssimulation. Diese Software berechnet den geometrischen Schwenkbereich vor dem Betätigen des Pedals und sperrt die Maschine, wenn die gewählte Sequenz zwangsläufig zur Kollision führt. Ohne diese Logik ist motorgetriebene Präzision lediglich ein äußerst effizienter Weg, Material zu ruinieren.
Praxisrealität: Eine elektrische Servo-Abkantpresse ohne Sequenzsimulation ermöglicht es lediglich, einen 1,5-mm-Edelstahl-Header doppelt so schnell auszuschussen.
Selbst Maschinen der Spitzenklasse mit dynamischer Bombierung erreichen unter Idealbedingungen lediglich eine Biegegenauigkeit von ±0,1°. Sobald die Materialstärke variiert, verschlechtert sich dieser Wert schnell auf ±0,5°. Budget-Steuerungen ignorieren diese Realität weitgehend. Sie fungieren im Kern als digitale Positionsanzeigen, führen einfache X- und Y-Achsen-Befehle aus und unterstellen dabei makellose Werkzeuge sowie eine physikalisch machbare Biegefolge. Die gesamte kognitive Last der Kollisionsvermeidung bleibt beim Bediener.
Ich musste einmal einen schweren Schrottcontainer quer durch die Halle zu einer Zelle ziehen, in der ein Bediener gerade vierzehn 14-Gauge-Türzargen in Folge auf einer brandneuen Maschine mit Budget-Steuerung zerstört hatte. Die Steuerung war nicht in der Lage, das komplexe, nach innen gefaltete Z-Profil zu visualisieren. Also schätzte der Bediener die Biegefolge, klemmte den Edelstahl gegen den Stößel – und musste jedes einzelne verzogene Teil mit einem Brecheisen vom Stempel lösen. Premium-Steuerungen von Delem oder Cybelec beseitigen dieses Rätselraten durch Echtzeit-Rendering der Werkzeuggeometrie. Der Algorithmus bildet die exakten physischen Abmessungen von Stempel und Matrize ab und animiert jeden Biegeschritt, um die Kollisionsfreiheit zu prüfen. Erkennt das System eine Kollision, schreibt es die Sequenz automatisch um.
Praxis auf dem Hallenboden: Eine hydraulische Presse aus dem unteren Preissegment, gesteuert von einer hochwertigen Delem- oder Cybelec-Steuerung, produziert Schicht für Schicht mehr Gutteile als eine millionenschwere elektrische Servomaschine mit einfacher Software.
Ein Standard-Hinteranschlag mit 4 Achsen (X, R, Z1, Z2) positioniert die Anschlagfinger hinsichtlich Tiefe, Höhe und seitlichem Abstand. Für einen einfachen 90-Grad-Winkel ist das völlig ausreichend. Doch Türzargen im Aufzugsbau weisen häufig asymmetrische Rückkantungen auf, die in ungewöhnlichen Winkeln abstehen. Können sich die Anschlagfinger nicht unabhängig in der Tiefe bewegen (X1 und X2), bleibt dem Bediener nichts anderes übrig, als das Teil manuell gegen die Anschläge zu unterlegen und auszurichten.
Eine Aufrüstung auf einen 6-Achs-Hinteranschlag ermöglicht diese unabhängige Tiefenverstellung. Doch wenn die Hydraulik exakt die programmierte Tiefe anfährt – warum steht die Rückkantung trotzdem nicht rechtwinklig? Weil die Mechanik den Entnahmevorgang nicht vorhersehen kann. Erfordert die Biegefolge ein seitliches Abziehen des Teils von der Matrize, während die Anschlagfinger noch in ihrer vorderen Position verriegelt sind, verklemmt sich das Blech und verzieht sich beim Herausnehmen. Die mechanischen Achsen entfalten ihren Nutzen nur, wenn die Steuerung über eine dynamische Rückzugssequenz der Anschläge verfügt. Sie sorgt dafür, dass die Finger exakt in dem Moment zurückfahren, in dem der Klemmpunkt freigegeben ist. Die Software muss den geordneten Rückzug der Mechanik präzise orchestrieren.
Praxis auf dem Hallenboden: Sechs frei verfahrbare Hinteranschlagachsen nützen nichts, wenn die Steuerungssoftware keine Biegefolge berechnen kann, die verhindert, dass das Werkstück die Finger gegen die Matrize klemmt.
Ist die Sequenz mathematisch verifiziert und sind alle Kollisionen berücksichtigt, hat die Steuerung alles getan, um die Geometrie zu schützen. Doch eine mechanische Realität lässt sich selbst durch ausgefeilte Algorithmen nicht wegprogrammieren: Was geschieht mit einem drei Meter langen Edelstahlblech, wenn der Stößel mittig aufsetzt?
Eine 3 Meter lange Aufzugdeckenplatte benötigt rund 120 Tonnen Presskraft, um über die gesamte Länge eine saubere 90-Grad-Abkantung zu erzeugen. Wird eine solche Kraft mittig auf das Maschinenbett eingeleitet, verformt sich die Maschine physisch. Sie können die weltweit modernste Steuerung einsetzen, die den Ablauf perfekt berechnet – wenn sich jedoch das massive Gestell unter Last durchbiegt, programmiert Ihr makelloser Algorithmus am Ende nur ein ebenso makellos verzogenes Bauteil.
Platziert man bei einer hochwertigen CNC-Abkantpresse während einer 3-Meter-Biegung eine Messuhr unter der Unterwerkzeugaufnahme, zeigt diese im Zentrum häufig bis zu 0,3 mm Durchbiegung an.
Den meisten Ingenieuren ist die Durchbiegung des Stößels vertraut. Wenn der Oberbalken nach unten fährt, beschreibt er eine leichte Bogenform – ähnlich einem gespannten Bogen. Maschinenhersteller begegnen diesem Effekt mit Bombiersystemen: Keile oder mechanische Ausgleichselemente unter dem Unterwerkzeug drücken die Mitte nach oben, um die Parallelität der Werkzeuge zu erhalten. Doch genau hier liegt der blinde Fleck: In der Regel kompensieren diese Systeme nur den Bogen des Stößels – nicht jedoch das Verhalten der Unterwerkzeugbasis selbst. Bei einer 3-Meter-Spannweite verformt sich die Unterwerkzeugaufnahme unter der punktuell eingeleiteten Tonnage zusätzlich. Es entstehen Winkelabweichungen, die sich unmittelbar im Bauteil niederschlagen. Die Enden Ihrer Deckenplatte messen perfekte 90 Grad – während sich die Mitte auf 92 Grad öffnet.
Abhilfe schafft nur eine aktive CNC-Bombierkompensation, die direkt mit der Materialdatenbank der Steuerung verknüpft ist. Die Software berechnet auf Basis von Materialstärke und Biegelänge die exakt erforderliche Tonnage und steuert anschließend die hydraulischen Bombierzylinder so an, dass das Maschinenbett bereits vorgespannt ist, bevor der Stempel das Blech überhaupt berührt.
Praxisrealität: Eine Spitzenmaschine ohne aktive Kompensation der Unterwerkzeugseite ist nichts anderes als ein hochpräzises System zur Serienfertigung verzogener Paneele.
V-Matrizen mit einer Öffnung von weniger als dem Sechsfachen der Materialstärke konzentrieren bei 1,5 mm Edelstahl enorme Spannungen im inneren Biegeradius. Noch bevor der Stößel den unteren Totpunkt erreicht, kann dies zu einer Materialausdünnung von bis zu 12 % führen.
Wenn Bediener enge Radius-Toleranzen an optisch anspruchsvollen Aufzugtüren erzielen wollen, greifen sie instinktiv zu einer schmalen V-Matrize. Doch bei Sicht-Edelstahl wird rohe Gewalt zum Risiko. Ein dünnes Blech in eine zu enge Öffnung zu zwingen bedeutet nicht nur Biegen, sondern auch massives Strecken – bis hin zur Schädigung des Gefüges. Die Oberfläche reißt auf, es entsteht eine sichtbare Knicklinie, die sich selbst mit aufwendigem Exzenterschleifen nicht mehr vollständig kaschieren lässt.
Ein Problem der Werkzeuggeometrie lässt sich nicht mit mehr Stößeldruck lösen.
Ich habe einmal einen ganzen Nachmittag damit verbracht, in einem Ausschusscontainer zu wühlen, der mit #4-geschliffenen Edelstahlrückwänden im Wert von 4.000 US-Dollar gefüllt war – nur weil der Produktionsleiter darauf bestand, für eine enge Umschlagvorbereitung eine Standard-8-mm-V-Matrize zu verwenden. Jedes einzelne Teil wies eine aufgerissene Biegelinie auf. Die Lösung war keine teurere Abkantpresse, sondern der Wechsel zu Urethan-Matrizen sowie der Einsatz der prädiktiven Werkzeugbelastungs-Simulation in der Steuerung, um sicherzustellen, dass die Biegekräfte an der Stempelspitze die Zugfestigkeit des Materials nicht überschreiten. Doch selbst wenn die richtigen Werkzeuge die Oberfläche schützen – wie geht man mit den unvermeidlichen Materialschwankungen des Stahls um?
Ein Blech aus 16-Gauge-Edelstahl ist selten vollkommen homogen; bereits eine Dickenabweichung von nur 0,003 Zoll zwischen Blechmitte und -rand verändert bei langen Paneelen unmittelbar den Biegewinkel über die gesamte Länge.
Manuelle Bombiersysteme funktionieren nach dem Prinzip „einstellen und laufen lassen“. Der Bediener justiert anhand eines Probeteils einen mechanischen Keil, fixiert die Einstellung und startet die Serie. Doch wenn die Materialstärke mitten auf der Palette um drei Tausendstel Zoll zunimmt, ist diese statische Bombiereinstellung schlagartig falsch.
Ein manuelles Bombiersystem merkt nicht, dass das Material dicker geworden ist. Es drückt einfach weiter.
Eine automatische Bombierung passt sich hingegen in Echtzeit an: Sie erfasst den Widerstand und erhöht gezielt den Hydraulikdruck in der Tischmitte, um parallele Werkzeugverhältnisse zu gewährleisten. Doch wenn die Hydraulik exakt die programmierte Tiefe erreicht – warum läuft der Rücklauf-Flansch trotzdem aus dem Winkel? Weil sich mechanische Schieber im Laufe der Zeit verformen. Langfristiger Verschleiß erzeugt ungleichmäßige Spalte, die selbst eine automatische Bombierung nicht gleichmäßig ausgleichen kann. Hier sind Echtzeit-Druckregelkreise in der Steuerung erforderlich, um diese mechanische Drift zu erkennen und den Stößelhub dynamisch anzupassen.
Praxisrealität: Die automatische Bombierung kann Materialschwankungen von Blech zu Blech ausgleichen – doch ohne Software-Feedback in Echtzeit wird mechanischer Verschleiß die hydraulische Kompensation irgendwann überholen.
Sobald endlich das CapEx-Budget für den Ersatz einer in die Jahre gekommenen Abkantpresse genehmigt ist, folgt meist der Reflex: Man kauft das schwerste, schnellste Eisen, das man sich leisten kann. 150-Tonnen-Rahmen und blitzschnelle Eilganggeschwindigkeiten stehen auf der Wunschliste – in der Annahme, dass Leistung gleichbedeutend mit Fähigkeit ist. Doch reine Tonnage ist nichts weiter als Muskelkraft. Ohne die strategische Weitsicht eines Schachgroßmeisters bleibt selbst eine Hochtonnage-Maschine ein blinder Bodybuilder – sie presst Metall mit beeindruckender Effizienz, aber ohne Verständnis für die Konsequenzen. Eine intelligente Steuerung hingegen denkt vier Biegungen voraus und kartiert den räumlichen Bewegungsraum des Blechs, um zu verhindern, dass das Teil zwischen Werkzeug und Stößel eingeklemmt wird.
Ich habe einmal einen Betrieb auditiert, der 250.000 Dollar in eine schnelle, hochtonnagige europäische Abkantpresse investiert hatte – nur um innerhalb einer Woche verspiegelte Bronzetürbleche im Wert von 6.000 Dollar zu verschrotten. Der Bediener konnte die Z-Falz-Kollision am Rücklauf nicht räumlich erfassen. Das Eisen war makellos, doch der Maschine fehlte eine vorausschauende Sequenzsimulation, die dem Bediener bereits vor Betätigung des Pedals signalisiert hätte, dass die letzte Biegung physikalisch unmöglich war.
Praxisrealität: Kaufen Sie Abkantpressen nicht danach, wie stark sie drücken – sondern danach, wie präzise sie vorhersagen.
Aufzugspaneele bestehen größtenteils aus Luft. Sie formen große, flexible Sichtedelstahlbleche zu stabilen, komplexen Kastenstrukturen. Wenn Kollisionen den Hauptanteil Ihres Ausschusses ausmachen, kollidiert entweder das Werkzeug mit dem Bauteil – oder das Bauteil mit dem Maschinenrahmen. Die Steuerung muss die Geometrie rechnerisch entfalten und in jedem Schritt den räumlichen Bewegungsraum des Blechs simulieren.
Doch selbst die exakte Berechnung von Freiräumen ist wertlos, wenn die Maschine die Presskraft nicht kontrollieren kann.
Selbst bei einer 100-Tonnen-Maschine erfordert das Bottoming dünner Bleche eine künstliche Begrenzung der Kraft. Wenn Sie 100 Tonnen auf ein 1,5-mm-Blech bringen, biegen Sie es nicht nur – Sie prägen es, verdrängen Material und zerstören die Gefügestruktur. Die Steuerung muss während der Sequenz eine dynamische Tonnagebegrenzung einsetzen und den Hydraulikdruck für diese empfindliche Biegung beispielsweise auf 12 Tonnen reduzieren. Ohne diesen softwaregestützten Eingriff erhöht ein schwererer, steiferer Maschinenrahmen bei Aufzugspaneelen sogar das Risiko – Sie kaufen lediglich einen massiveren Amboss, gegen den Sie Ihre Teile drücken. Diese Abhängigkeit vom richtigen Timing des Bedieners führt zwangsläufig zur Frage, wie viel automatisierte Präzision ein Betrieb tatsächlich investieren muss.
Ingenieure neigen dazu, den Nullen hinterherzujagen. Sie spezifizieren Maschinen mit Echtzeit-Laser-Winkelmessung und dynamischer Bombierung, um Toleranzen unter ±0,1° zu drücken. Doch für die Schale einer Aufzugskabine sind ±0,5° in der Praxis häufig völlig ausreichend – vorausgesetzt, der Ablauf ist reproduzierbar und die Oberfläche bleibt makellos. Die „Good-enough“-Grenze bei den Investitionsausgaben (CapEx) sollte genau dort gezogen werden, wo mechanische Leistungsfähigkeit und menschlicher Workflow nahtlos ineinandergreifen.
Arbeiten Bediener und Konstrukteure in Silos – programmiert das Büro eine Biegung, während in der Fertigung ein verschlissenes Werkzeug getauscht wird, ohne die Steuerung zu aktualisieren –, dann rettet selbst die beste Laser-Rückmeldung kein einziges Bauteil. Abgenutzte Werkzeuge ruinieren die Genauigkeit selbst hochentwickelter CNC-Systeme, weil Fehlstellungen zwischen Stempel und Matrize Abweichungen über lange Teile hinweg potenzieren. Die teure Software prognostiziert am Ende Ergebnisse auf Basis von Phantomwerkzeugen. Sie müssen weder einen massiveren Maschinenrahmen noch zusätzliche Laser kaufen; entscheidend ist eine bidirektionale Synchronisierung der Offline-Programmierung, die die physische Werkzeugbibliothek in der Fertigung verbindlich mit dem Engineering-Modell koppelt.
Realität in der Werkhalle: In lasergeführte Hightech-Maschinen zu investieren, ist verschwendetes Kapital, wenn Bediener weiterhin per Trial-and-Error eine fehlerhaft abgestimmte Programmierung ausbügeln müssen.
Die Zeiten von „Bump Bending“ und Musterteilen sind vorbei. Wenn Sie 200-Dollar-Bleche aus #4 geschliffenem Edelstahl verarbeiten, muss bereits das erste Teil verkaufsfähig sein. Das erfordert ein grundlegendes Umdenken bei der Bewertung von Maschinenspezifikationen. Sie kaufen keine bloße Biegemaschine – Sie investieren in ein System zur Risikominimierung.
Wenn Sie sich eine Vorführung eines Anbieters ansehen, ignorieren Sie die Stößelgeschwindigkeit. Bitten Sie darum, einen asymmetrischen Türsturz mit sechs Biegungen zu programmieren, und beobachten Sie genau, wie die Steuerung reagiert. Erkennt sie eine Werkzeugkollision bei Biegung vier? Berechnet sie die Rückfederung automatisch für die konkrete Edelstahlcharge? Zeigt sie dem Bediener präzise, wie das Blech auszurichten ist? Die entscheidende Kennzahl einer modernen Abkantpresse ist weder ihre maximale Tonnage noch ihre Eilganggeschwindigkeit. Entscheidend ist die exakte Anzahl der Sekunden, die die Steuerung benötigt, um die Ausführung eines fehlerhaften Programms konsequent zu verweigern.
Wer diese Fragen systematisch prüfen möchte, sollte nicht nur technische Datenblätter vergleichen, sondern eine detaillierte Produktbroschüre anfordern und konkrete Anwendungsfälle durchspielen. Für eine individuelle Bewertung Ihrer aktuellen Fertigungssituation und eine Empfehlung zur passenden Maschinen- oder Softwarekonfiguration empfiehlt sich zudem der direkte Kontakt mit einem Anwendungstechniker, der Ihre realen Paneelgeometrien analysiert – bevor der nächste Schrottcontainer gefüllt wird.
