Abkantpresse sicher einrichten: Anleitung bis zum Gutteil
Stellen Sie sich vor, der Stempel fährt exakt mittig in die Matrize ein. Die Werkzeuge scheinen korrekt zu sein, dennoch…
Ich sehe jede Woche Leute auf Maschinenauktionen, die 16-Gauge-Edelstahl biegen wollen, und die ersten Zahlen, die sie nennen, sind immer „150 Tonnen“ und „12-Fuß-Bett“. Sie glauben, sie kaufen Leistungsfähigkeit. Was sie tatsächlich kaufen, ist oft eine äußerst effiziente Schrottproduktionsmaschine – es sei denn, die Maschine ist als CNC-gestützte Biegelösung auf genau solche Aufgaben ausgelegt, wie eine große Abkantpresse von ADH Machine Tool, bei der Präzision und Prozesskontrolle wichtiger sind als bloße Tonnage.
Wenn Sie eine Ausschussquote von 15 % hinnehmen und zwanzig Stunden pro Woche damit verbringen, verzogene Paneele flach zu hämmern, damit sie in die Schweißvorrichtung passen, haben Sie ein Physikproblem, kein Leistungsproblem. Dünnes Metall lässt sich nicht mit reiner Tonnage gefügig machen; alles, was Sie erreichen, ist, die Kornstruktur zu quetschen, das Teil zu verziehen und sich zu fragen, warum in der Schweißzelle nichts fluchtet. Wenn Ihre Werkstatt bei Nacharbeit an dünnen Blechen Marge verliert, liegt das Problem nicht darin, dass Sie einen größeren Hammer brauchen. Das Problem ist, dass Sie überhaupt noch mit einem Hammer arbeiten.
Legen Sie ein 1/4-Zoll-Blech über eine 2-Zoll-V-Matrize, und das Metall verhält sich wie ein tragender Balken. Es widersteht dem Stempel, verteilt die Last und biegt sich gleichmäßig. Legen Sie ein 16-Gauge-Blech über dieselbe Matrize, und die Physik kehrt sich um. „Dünn“ ist nicht nur ein Messwert auf einem Mikrometer; es ist genau der Schwellenwert, an dem die strukturelle Integrität des Materials im Vergleich zur Matrizenöffnung so gering ist, dass es die Lücke nicht mehr überbrückt, sondern beginnt, in sie hineinzufallen.
Beim Freibiegen dünnen Materials treten rund 80 % der insgesamt erforderlichen Tonnage in den ersten 20 Grad der Biegung als Spitze auf. Lange bevor das Metall so aussieht, als würde es eine Form annehmen, hat die maximale Spannung die Kornstruktur bereits erreicht. Wenn Ihre Maschine dafür ausgelegt ist, schwere Bleche zu quetschen, formt dieser massive, stumpfe Kraftstoß ein dünnes Blech nicht. Er versetzt ihm einen Schock. Sie könnten versuchen, die Tonnage zu senken, indem Sie die V-Matrize weiter öffnen, aber breitere Matrizen vergrößern den Innenbiegeradius und tauschen damit ein Kraftproblem gegen ein Geometrieproblem. Die Grenze zwischen dick und dünn verläuft genau dort, wo das Metall aufhört, gegen den Stempel zu arbeiten, und beginnt, gegen sich selbst zu arbeiten.
Denken Sie an einen Zimmermann, der es mit einem verzogenen Brett zu tun hat. Er schneidet die Verbindung nicht neu; er dreht einfach drei zusätzliche Schrauben hinein, bis das Holz ächzt und sich festzieht. Genau das passiert, wenn Betriebe Hochtonnage-Abkantpressen zum Gesenkbiegen oder Prägen dünner Bleche einsetzen. Sie verwenden rohe Gewalt, um schlechte Geometrie zu kaschieren.
Prägen erfordert bis zum Zehnfachen der Tonnage des Freibiegens, weil Sie das Metall buchstäblich in die Matrize stempeln, um es dazu zu zwingen, eine Form zu halten. Es fühlt sich nach Kontrolle an. Der Stößel fährt nach unten, die Maschine ächzt, und das Teil kommt scharfkantig heraus. Aber diese scharfe Ecke ist eine Täuschung. Sie haben die natürliche Elastizität des Metalls nicht überlistet; Sie haben ihm nur das Leben herausgequetscht. Wenn Sie sich darauf verlassen, den Winkel mit massiver Klemmkraft einzustellen, bringen Sie starke lokale Spannungen ein. Sobald dieses Teil auf den Schweißtisch kommt und Wärme aufnimmt, wird all diese eingeschlossene, gequetschte Energie frei, und Ihr perfekt ebenes Paneel sieht plötzlich aus wie ein Kartoffelchip.
Maschinenbauer konstruieren Abkantpressen auf der Grundlage einer bestimmten strukturellen Realität: Die volle Tonnage sollte niemals über eine Biegelänge aufgebracht werden, die kürzer ist als 60 % des Abstands zwischen den Seitenständern. Wenn Sie ein 10-Fuß-Bett nehmen und seine gesamte Kraft auf einen 2-Fuß-Winkel konzentrieren, verformt sich der Maschinenrahmen tatsächlich. Der Stößel wölbt sich in der Mitte nach oben, das Bett wölbt sich nach unten, und Ihr Stempel sitzt nicht mehr parallel zur Matrize.
Ein Werkstattinhaber erkennt, dass sein 200-Tonnen-Koloss seine dünnen Teile zerstört, also kauft er eine 50-Tonnen-Abkantpresse und erwartet, dass seine Probleme verschwinden. Das tun sie selten. Eine kleinere Maschine beseitigt die Rahmenverformung nicht; sie senkt nur den Schwellenwert, bei dem sie auftritt. Auch eine kleinere Abkantpresse biegt sich durch, wenn sie falsch belastet wird. Schlimmer noch: Wenn die Werkzeuggeometrie nicht passt, wird eine kleinere Abkantpresse das Teil einfach nicht biegen, statt es zu zerdrücken. Präzision entsteht nicht einfach durch die Reduzierung der Tonnage. Sie entsteht durch das Verständnis, wie sich Kraft über einen Rahmen verteilt, und durch die Einsicht, dass man, wenn dünnes Metall zurückfedert, eine Strategie braucht, um seine Energie zu beherrschen – nicht nur eine Faust anderer Größe.

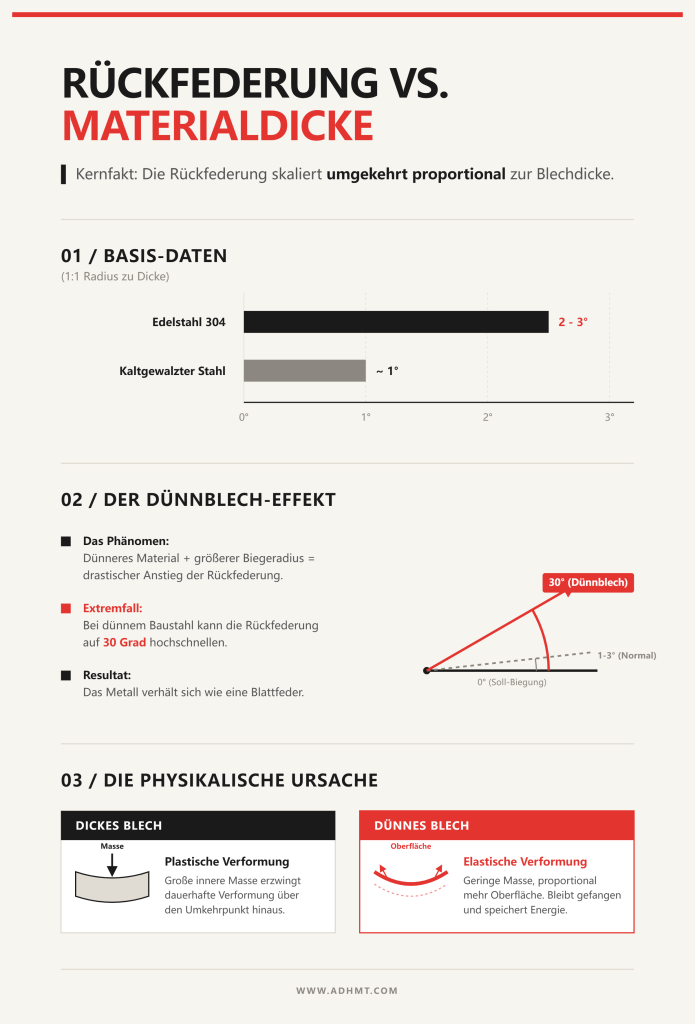

Nehmen Sie ein Stück Edelstahl 304 und biegen Sie es mit einem Verhältnis von Innenradius zu Materialdicke von 1:1. Sie werden etwa 2 bis 3 Grad Rückfederung sehen. Tauschen Sie es gegen kaltgewalzten Stahl aus, sinkt die Rückfederung auf ungefähr 1 Grad. Für einen Bediener, der an dicke Bleche gewöhnt ist, wirkt das völlig vorhersehbar. Doch hier liegt die Falle: Wenn Ihr Material dünner wird und Ihr Biegeradius größer als diese 1:1-Ausgangsbasis wird, gerät die Physik abrupt aus dem Rahmen.
Dünneres Material hat weniger innere Masse, die plastisch verformt werden kann – also die dauerhafte Biegung –, und im Verhältnis mehr Oberfläche, die in elastischer Verformung gefangen bleibt, also in der vorübergehenden Durchbiegung. Wenn Sie versuchen, eine weite Biegung mit großem Radius in dünnen Baustahl einzubringen, steigt die Rückfederung nicht einfach um ein Grad. Sie kann auf 30 Grad hochschnellen. Das Metall verhält sich nicht mehr wie ein Bauteil; es verhält sich wie eine Blattfeder. Dickes Blech gibt nach, weil seine schiere Masse den Innenradius zur Stauchung und den Außenradius zur Dehnung über den Punkt ohne Rückkehr hinaus zwingt. Dünnem Blech fehlt diese Masse, was bedeutet, dass es seine kinetische Energie noch lange hält, nachdem der Stößel zurückfährt. Wie versuchen Bediener also gewöhnlich, diese gespeicherte Energie abzubauen?
Der übliche Reflex in der Werkstatt bei Rückfederung besteht darin, den Stempel einfach tiefer in die V-Matrize zu drücken. Wenn das Metall um drei Grad zurückfedern will, überbiegt man um drei Grad. Bei einem einzelnen, isolierten Winkelteil mag diese Holzhammer-Rechnung die Einrichtung noch überstehen. Über eine Produktionsserie dünnwandiger Teile hinweg ist sie eine äußerst effiziente Methode, den Ausschussbehälter zu füllen.
Überbiegen setzt voraus, dass Rückfederung eine statische Größe ist. Das ist sie nicht. Die erforderliche Kompensation ändert sich dynamisch mit den Dickentoleranzen des Materials, der Walzrichtung und der Streckgrenze der jeweiligen Legierung. Versuchen Sie, verschleißfeste Stähle wie AR400 zu biegen; sie benötigen einen drastisch engeren Anfangsradius als Baustahl, nur um am Ende denselben Fertigwinkel zu erreichen, weil sie sich nach dem Hub heftig öffnen. Wenn Sie dem Winkel lediglich nachjagen, indem Sie den Stempel tiefer fahren, ohne Ihre Werkzeuggeometrie zu ändern, kontrollieren Sie die Biegung nicht. Sie verlagern nur den Spannungspunkt. Indem Sie einen schärferen Stempel in eine Matrize zwingen, um zu überkompensieren, riskieren Sie, die Mitte der Biegung zu prägen, wodurch das dünne Blech kaltverfestigt wird und Mikrorisse entstehen. Sie korrigieren den Winkel, zerstören aber die strukturelle Integrität der Ecke. Wenn Überbiegen lediglich einen Winkelfehler gegen einen Materialfehler eintauscht, wie gehen wir dann damit um, dass die Maschine selbst unter der Last nachgibt?
Wenn dünnes Metall zurückfedert, wandert dieser Widerstand direkt nach oben in den Maschinenrahmen. Selbst bei Hüben mit geringerer Tonnage erzeugt das Biegen eines langen 16-Gauge-Blechs genug Widerstand, um Stößel und Tisch in entgegengesetzte Richtungen durchzubiegen, sodass die Mitte Ihres Teils zu wenig gebogen bleibt. Die Antwort des modernen Anlagenverkäufers darauf ist ein CNC-Bombiersystem – eine Reihe mechanischer Keile im Tisch, die die Mitte der Matrize nach oben drücken, um dem durchgebogenen Stößel entgegenzukommen.
Wenn lange Biegeteile regelmäßig an die Grenzen von Rahmensteifigkeit, Bombierung und Durchsatz stoßen, lohnt sich der Blick auf eine Lösung, die Kapazität und Geometrie gemeinsam adressiert: Eine Tandem-Abkantpresse von ADH Machine Tool kann hier als CNC-basierte Erweiterung für anspruchsvolle Biegeaufgaben dienen, zumal die Maschinenauslegung mit Finite-Elemente-Analysen auf Festigkeit und Steifigkeit von Rahmen und Stößel geprüft wird.
Bombierkeile zwingen die Matrize unter Last mechanisch in eine parallele Lage zum Stempel. Das klingt nach der perfekten Gegenmaßnahme. Doch Bombiersysteme sind reaktiv, nicht präventiv. Sie drücken gegen die Mitte des Betts zurück, tun aber nichts gegen die lokal auftretende Spannung an der Werkzeugspitze. Wenn Ihre Werkzeuggeometrie für dünnes Blech nicht passt – etwa weil ein Stempel mit zu großem Spitzenradius verwendet wird –, sorgt das Bombiersystem lediglich dafür, dass Sie diese ungeeignete Geometrie über drei Meter Metall absolut gleichmäßig anwenden. Am Ende erhalten Sie ein Teil, das von einem Ende zum anderen durchgehend falsch ist. Bombieren kompensiert die Schwäche der Maschine, kann aber eine grundlegende Fehlanpassung zwischen Ihrem Werkzeug und der Elastizität des Metalls nicht beheben. Die Physik dünner Bleche verlangt, dass Sie das Verformungsfenster exakt am Kontaktpunkt kontrollieren; damit stellt sich letztlich die Frage, was das Metall tatsächlich berühren sollte.
Die Lehrbuchregel für das Einrichten einer Abkantpresse lautet, eine V-Matrizenöffnung zu wählen, die dem Achtfachen der Materialdicke entspricht. Bei einer Platte von einem halben Zoll liefert eine Matrizenöffnung von vier Zoll die ideale Hebelwirkung, um den Stahl zu biegen, ohne die verfügbare Tonnage auszureizen. Überträgt man dieselbe Logik für schwere Bleche jedoch auf 16-Gauge-Blech, entsteht sofort ein Stützvakuum. Wenn Ihr Bediener versucht, einen kurzen, halb Zoll breiten Flansch über einer zu breiten Matrizenöffnung zu biegen, fehlt dem Metall die Auflagefläche, um den Spalt zu überbrücken.
Statt sicher auf den Matrizenschultern aufzuliegen, sinkt der kurze Flansch in das V, noch bevor der Stempel seinen Hub beendet hat.
Sobald dieser Flansch von der Auflageschulter abrutscht, wandert der Biegewinkel stark, und das Teil verzieht sich. Der Impuls, eine größere V-Matrize zu verwenden, um „auf Nummer sicher“ zu gehen und die Tonnage zu reduzieren, macht dünne Teile in Wirklichkeit völlig instabil. Sie verringern nicht die Spannung; Sie entfernen lediglich die physische Unterstützung, die das Metall braucht, um sich gleichmäßig zu verformen. Wenn also eine engere V-Matrize erforderlich ist, um einen schmalen Flansch aus dünnem Blech richtig abzustützen, was passiert dann, wenn Sie einen standardmäßigen Hochleistungsstempel in diesen begrenzten Raum fahren?
Einen Standardstempel für dicke Bleche in eine enge Dünnblech-Konfiguration zu zwingen, ist ein sicherer Weg zum Materialversagen. Man stelle sich einen Betrieb vor, der 20-Gauge-Edelstahl mit einem standardmäßigen Stempelradius von 1/8 Zoll formen will, der noch von einem Konstruktionsauftrag übrig ist. Da die V-Matrize eng sein muss, um das dünne Blech zu stützen, lässt das Einfahren eines stumpfen, überdimensionierten Stempels in diese schmale Öffnung dem Material keinen Raum zum Fließen. Das Metall wird zwischen Stempelspitze und Matrizenschultern eingeklemmt, sodass es sich heftig strecken muss, statt sauber zu falten.
Dieser geometrische Konflikt verfestigt den Innenradius durch Kaltverfestigung sofort und verwandelt eine Standardbiegung in einen Spannungsriss.
Umgekehrt erzeugt ein Bediener, der überkompensiert und auf einen extrem scharfen spitzen Stempel umstellt – etwa eine Spitze von 0,015 Zoll –, ein anderes Desaster. Diese nadelartige Spitze wirkt bei dünnem Material wie eine stumpfe Guillotine, prägt die Biegelinie ein und schwächt die strukturelle Integrität des Teils erheblich. Der Spitzenradius des Stempels muss eng auf den natürlichen Innenradius des dünnen Materials abgestimmt sein, in der Regel im Verhältnis 1:1, um die Verformung zu führen, ohne das Gefüge zu quetschen. Doch selbst wenn ein Betrieb Stempelspitze und V-Matrize korrekt auf das Material abstimmt, warum kommen lange Serien dünner Bleche dennoch mit wandernden Winkeln heraus?
Wandernde Winkel an einem langen Stück 18-Gauge-Blech werden fast immer darauf zurückgeführt, dass sich der Stößel der Abkantpresse unter Druck durchbiegt. Bei dünnem Metall ist die erforderliche Tonnage jedoch so gering, dass der Maschinenrahmen kaum belastet wird. Die eigentliche Ursache liegt nur wenige Millimeter von der Biegelinie entfernt: Werkzeugdurchbiegung. Wenn Stempel und Matrize über ein zehn Fuß langes Bett hinweg nicht perfekt in derselben Ebene sitzen und ausgerichtet sind, bricht die Kraftverteilung auf.
Schon eine Fehlausrichtung von nur fünf Tausendstel Zoll führt dazu, dass ein Ende des Blechs stark greift, während das andere Ende die Matrize kaum berührt.
Diese Fehlausrichtung wird häufig durch abgenutzte Matrizenschultern verstärkt, die über Jahre hinweg durch das Ziehen schwerer Platten darüber beschädigt wurden. Trifft dünnes Material auf eine mikroskopisch kleine Vertiefung in einer abgenutzten Matrizenschulter, zieht das Material ungleichmäßig, wodurch die Hinteranschlagmaße verfälscht werden und sich das fertige Teil verdreht. Der Toleranzverlust entsteht vollständig durch Einrichtungsdrift und verschlechterte Werkzeugoberflächen; damit zeigt sich, dass reine Maschinenkapazität durch Kraft unerheblich ist, wenn der Kontaktpunkt beeinträchtigt ist. Sobald Stempelspitze und V-Matrize auf das Material abgestimmt sind, müssen Sie der Maschine dennoch vorgeben, wie weit sie dieses Werkzeug fahren soll, und diese Entscheidung bringt eigene Fallstricke mit sich. Die Wahl zwischen dem freien Führen des Stempels in der Luft und dem Durchdrücken bis auf den Matrizengrund ist der Punkt, an dem sich die gesamte Präzision, die Sie gerade in Ihr Werkzeug eingestellt haben, entweder auszahlt oder verloren geht.
Betrachten Sie die Kraftmultiplikatoren, die bei der Blechumformung wirken. Das Luftbiegen eines 0,250 Zoll dicken Baustahls über einer 2-Zoll-V-Matrize erfordert etwa 25 Tonnen pro Fuß. Da der Stempel das Material nur in das V hinabdrückt, ohne es jemals gegen den Grund zu pressen, bleibt die Tonnage niedrig und der Werkzeugverschleiß minimal. Doch dieser fehlende physische Zwang bedeutet, dass das Metall völlig frei ist, dagegenzuarbeiten. Wenn Sie dieselbe Luftbiege-Methode auf dünnes Material anwenden, haben Sie es mit einem Metall zu tun, das sich eher wie eine Blattfeder als wie ein tragender Balken verhält.
Da der Stempel nie bis zum Grund durchfährt, wird der endgültige Winkel vollständig dadurch bestimmt, wie weit Sie das Metall über sein Ziel hinaus drücken und es anschließend entspannen lassen.
Dadurch entsteht in der Werkstatt eine enorme Schwachstelle: Materialinkonsistenz. Dünne Blechstärken weisen von Charge zu Charge oder sogar von einem Ende eines Blechs zum anderen starke Schwankungen in Dicke, Härte und Faserrichtung auf. Ist ein 16-Gauge-Blech nur ein Tausendstel Zoll dicker als das vorherige, federt es anders zurück. Luftbiegen berücksichtigt diese Abweichungen nicht; die Maschine fährt den Stempel einfach auf die programmierte Tiefe und stoppt. Ändert sich das Material, wandert Ihr Winkel, sodass Ihre Bediener die Biegung ständig mit manuellen Tiefenkorrekturen nachführen müssen.
Um diese perfekte Überbiegung zu treffen, braucht es eine Maschine, die ihren Stößel bei jedem einzelnen Hub in exakt derselben mikroskopischen Tiefe stoppen kann. Um die Rückfederung bei dünnem Material mit Luftbiegen zu kontrollieren, verschwindet der Fehlerspielraum praktisch. Ein Stößel, der am unteren Ende seines Hubs nur um zwei Tausendstel Zoll driftet, verändert den Biegewinkel eines dünnwandigen Teils um ein volles Grad oder mehr.
Ältere mechanische Abkantpressen oder günstige hydraulische Modelle mit ungenauen Encodern können diese Tiefe schlicht nicht wiederholgenau anfahren.
Werkstattinhaber machen bei abweichenden Winkeln routinemäßig das Metall verantwortlich, obwohl der eigentliche Schuldige ein Stößel ist, der unter Last seine Position nicht halten kann. Wenn die Hydraulik Ihrer Abkantpresse nachgibt oder sich der Rahmen ungleichmäßig verformt, legt das Luftbiegen jeden einzelnen mechanischen Fehler Ihrer Ausrüstung offen. Schlechte Wiederholgenauigkeit lässt sich nicht wegprogrammieren. Wenn Ihrer Maschine die Präzision einer hochwertigen CNC-Steuerung fehlt, hört Luftbiegen auf, ein kontrollierter Prozess zu sein, und wird zu einem stark vom Bediener abhängigen Ratespiel.
Wer die eigene Maschine an diesem Punkt nüchtern mit modernen CNC-Lösungen vergleichen möchte, findet bei ADH Machine Tool konkrete Angaben zu CNC-basierten Biege- und Blechbearbeitungssystemen im Downloadbereich.
Frustriert von diesem Ratespiel geben viele Betriebe das Luftbiegen vollständig auf und kehren zum Durchdrücken zurück. Sie nehmen einen Prozess, der nur minimale Kraft erfordern sollte, und erhöhen den Druck, indem sie den Stempel tief in die V-Matrize treiben, um den Winkel dauerhaft in das Blech zu prägen. Zurück zu unseren Ausgangsdaten: Wenn das Luftbiegen dieses Baustahls 25 Tonnen pro Fuß erfordert, verlangt das Durchdrücken 75 bis 125 Tonnen pro Fuß. Sie vervielfachen die erforderliche Kraft um das Drei- bis Fünffache, nur um sich nicht mit der Rückfederung auseinandersetzen zu müssen.
Auf dem Papier sieht es wie eine narrensichere Lösung aus.
Die Form der Matrize zwingt das Teil physisch in den Zielwinkel, wodurch Bediener-Raten praktisch eliminiert und kleinere Materialschwankungen übersteuert werden. Bei dünnem Metall biegt diese übermäßige Tonnage das Teil jedoch nicht nur – sie prägt den Innenradius. Sie verfestigen die Ecke durch Kaltverformung, schwächen die strukturelle Integrität des dünnen Blechs und beschleunigen den Verschleiß der Präzisionsmatrizen, die Sie gerade gekauft haben, drastisch. Das Durchdrücken nimmt Ihnen außerdem die Flexibilität in der Produktion, da jedes Mal ein vollständiger Werkzeugwechsel erforderlich ist, wenn Sie einen anderen Winkel benötigen, während das Luftbiegen mehrere Winkel mit einer einzigen Matrize ermöglicht.
Durchdrücken löst die Physik dünner Bleche nicht; es zwingt das Material nur mit Gewalt in die gewünschte Form, um mangelnde Maschinenkontrolle zu überdecken.
Das Urteil aus der Werkstatt lautet: Luftbiegen ist die einzige nachhaltige Strategie für dünnes Blech, vorausgesetzt, Sie arbeiten mit einer CNC-Abkantpresse, deren Stößel-Wiederholgenauigkeit enger als 0,002 Zoll ist. Genau hier wird die Maschinenwahl entscheidend: Eine moderne CNC-Abkantpresse von ADH Machine Tool passt zu diesem Ansatz, weil sie Teil eines vollständig CNC-basierten Blechbearbeitungsportfolios ist und Biegen, Automatisierung und präzise Prozessführung als zusammenhängende Lösung betrachtet. Durchdrücken sollte Ihr absolut letztes Mittel sein, streng beschränkt auf Prototypen in Kleinserien, bei denen beschleunigter Werkzeugverschleiß ein akzeptabler Preis ist, um das Teil auszuliefern. Wenn Sie erkennen, dass Sie ein Vermögen für Werkzeugverschleiß ausgeben und enorme Tonnagen verschwenden, nur um eine Abkantpresse zu etwas zu zwingen, womit sie Schwierigkeiten hat, müssen Sie sich fragen, ob eine herkömmliche Abkantpresse tatsächlich die richtige Maschine für diese Aufgabe ist.
Sie haben die Matrizen gewechselt. Sie haben die Stößeltiefe angepasst. Sie haben den Materiallieferanten wegen uneinheitlicher Blechdicke verflucht. Und doch gewinnt das dünne Metall immer noch. Ab einem bestimmten Punkt ist das Problem nicht mehr Ihre Einrichtung, Ihr Bediener oder Ihr Werkzeug – es ist die grundlegende Physik der Maschine selbst. Wenn Sie Ihre Hauptabkantpresse drei Stunden lang blockieren, um aus dünnem Aluminium mühsam einen weichen Radius herauszuholen, brauchen Sie keine bessere Abkantpresse. Sie brauchen ein völlig anderes Werkzeug. Das Biegen dicker Platten ist eine Kneipenschlägerei, bei der der Größte mit der höchsten Tonnage gewinnt. Das Biegen dünner Bleche ist Judo. Sie müssen die eigene Energie des Materials gegen es nutzen, und manchmal bedeutet das, von der Abkantpresse wegzugehen.
Betrachten Sie eine geschwungene architektonische Blende oder einen zylindrischen Tankmantel. Um das auf einer herkömmlichen Abkantpresse zu formen, müssen Sie es durch schrittweises Biegen herstellen. Sie programmieren fünfzig mikroskopisch kleine Hübe, führen das Blech jeweils um einen Bruchteil eines Zolls weiter und hoffen, dass der Bediener die Ausrichtung perfekt hält.
Das ist eine enorme Zeitverschwendung.
Schlimmer noch: Es entsteht dabei nur selten ein qualitativ gutes Teil. Jeder einzelne Hub ist eine Gelegenheit, bei der sich Rückfederung weiter aufsummiert. Jeder Schlag des Stempels konzentriert die Kraft auf eine winzige, lokal begrenzte Linie und erzeugt eine Reihe sichtbarer Facetten statt eines glatten, durchgehenden Radius. Bei dünnem Material führt diese lokale Spannung häufig dazu, dass die Kanten des Blechs aufspreizen oder sich verziehen, weil Sie eine lineare Maschine zwingen, eine radiale Aufgabe zu übernehmen.
Blechwalzen lösen dieses Problem, indem sie das Stempel-und-Matrize-Prinzip vollständig hinter sich lassen. Statt das Metall in eine statische Öffnung zu zwingen, klemmt eine Walze das Blech ein und krümmt es kontinuierlich unter konstantem, verteiltem Druck. Das Material gibt über seine gesamte Oberfläche gleichmäßig nach. Sie kämpfen nicht alle Viertelzoll gegen lokale Rückfederung; Sie stellen in einer einzigen fließenden Bewegung einen durchgehenden Radius ein. Wenn Ihr Betrieb regelmäßig dünne Teile mit großen Radien verarbeitet, macht eine Vierwalzenmaschine aus einem dreistündigen Albtraum des schrittweisen Biegens einen dreiminütigen Durchlauf.
Betrachten Sie nun das andere Extrem: ein dünnes, komplexes Gehäuse mit mehreren kurzen Flanschen, scharfen Rückkantungen und einer großen Mittelplatte. An einer Abkantpresse muss Ihr Bediener das gesamte Gewicht dieses instabilen Blechs tragen, während der Stempel nach unten fährt. Während der Flansch geformt wird, schlägt der Großteil des Materials nach oben. Diese Schlagbewegung erfordert nicht nur einen zweiten Bediener zur Handhabung, sondern verformt auch das Teil, dehnt die Löcher und ruiniert Oberflächen bei empfindlichen Materialien wie poliertem Edelstahl oder vorlackiertem Aluminium.
CNC-Schwenkbiegemaschinen kehren die Physik um.
Statt einen Stempel nach unten in das Material zu drücken, klemmt eine Schwenkbiegemaschine das gesamte flache Blech sicher auf dem Maschinentisch fest. Anschließend schwenkt eine Biegewange nach oben und biegt nur den überstehenden Flansch. Der Großteil Ihres Materials bewegt sich nie. Die Schwerkraft ist nicht länger Ihr Gegner.
Da der Spannbalken das Blech vollkommen flach hält, ist die Biegung vollständig isoliert. Sie beseitigen die körperlich belastende Arbeit, eine schwere, unhandliche Platte abzustützen, und eliminieren vollständig das Risiko, dass das Teil unter seinem eigenen Gewicht einknickt. Für Betriebe, die hohe Stückzahlen an HVAC-Kanälen, Elektrogehäusen oder empfindlichen Architekturpaneelen fertigen, übertrifft eine Schwenkbiegemaschine eine Abkantpresse regelmäßig und erfordert dabei nur die Hälfte der Bedienerqualifikation. Die Maschine kontrolliert die Geometrie, nicht die Hände des Bedieners.
Es gibt einen bestimmten Moment, in dem Sturheit in der Werkstatt zu einer finanziellen Belastung wird. Er tritt ein, wenn Sie ein Stück Edelstahl der Stärke 18 Gauge aus der Abkantpresse nehmen, es auf den Prüftisch legen und beobachten, wie der mittlere Steg sich wie eine Banane nach oben wölbt. Sie justieren die Bombierung. Sie unterlegen die Matrize. Sie versuchen, durch Prägen die Ecken zu setzen. Nichts funktioniert, weil die Abkantpresse grundsätzlich dafür ausgelegt ist, konzentrierte lineare Kraft aufzubringen, und diese lokale Spannung die umliegenden flachen Bereiche dünner Bleche naturgemäß zieht und verformt.
Wenn dieser Punkt erreicht ist, lohnt sich eine anwendungsbezogene Prüfung statt weiterer Einstellversuche: ADH Machine Tool kann auf Basis eines CNC-gestützten Portfolios für Biegen, Schneiden, Nuten, Scheren und Blechautomation dabei helfen, die passende Maschinenstrategie für solche Ebenheitsanforderungen einzugrenzen. Für eine konkrete Einschätzung Ihrer Teilegeometrie können Sie Kontakt aufnehmen.
Wenn Ihr Teil absolute Ebenheit über einen breiten Steg verlangt und Ihre Abkantpresse weiterhin Wölbung oder Verwindung einbringt, zeigt Ihnen die Maschine ihre Grenzen.
Eine Schwenkbiegemaschine klemmt den Steg, um ihn während des Biegens flach zu halten. Eine Walze verteilt die Spannung so gleichmäßig, dass lokale Verformung gar nicht erst beginnt. Die Abkantpresse ist nicht veraltet – für kurze Flansche, dicke Halterungen und Teile mit gemischter Geometrie, die tiefes Kastenbiegen erfordern, bleibt sie der unbestrittene König in der Fertigung. Doch zu erkennen, wann man sich von der Abkantpresse lösen sollte, unterscheidet einen profitablen Betrieb von einem, der Marge durch Ausschuss und Rüstzeit verliert.
Sie wissen, dass eine Schwenkbiegemaschine oder eine Walze dünne Blechstärken besser handhabt als Ihre Abkantpresse. Doch das Wissen um die Physik führt nicht automatisch zur Unterzeichnung der Bestellung. Sie betrachten ein sechsstelliges Angebot für eine spezielle Maschine für Dünnblech, während Ihre 150-Tonnen-Abkantpresse direkt danebensteht und technisch in der Lage ist, die Arbeit zu erledigen. Die finanzielle Rechtfertigung läuft darauf hinaus, Reibungsverluste zu messen. Jede Stunde, die Ihr Bediener damit verbringt, einen Radius schrittweise zu biegen, ein labiles Blech zu beherrschen oder ein Gesenk zu unterlegen, um Rückfederung auszugleichen, ist eine Stunde verlorener Durchsatz. Sie kaufen keine neue Maschine, weil die alte das Metall physisch nicht biegen kann; Sie kaufen sie, weil die alte Ihre Margen durch Rüstzeit und Ausschuss aufzehrt. Um diese Verluste zu stoppen, brauchen Sie einen konkreten Entscheidungsbaum, kein Rätselraten.
Ein Betrieb, der ausschließlich Aluminium-Lüftungskanäle aus 20-Gauge-Blech fertigt, braucht keine Abkantpresse; er braucht eine Schwenkbiegemaschine. Die meisten Sonderfertigungen arbeiten jedoch in einer Realität mit gemischten Blechstärken. Vielleicht biegen Sie morgens Stahlgrundplatten mit einem halben Zoll Dicke und nachmittags Edelstahlgehäuse aus 18-Gauge-Blech.
Wenn Ihre Arbeitslast aufgeteilt ist, sind Umrüstzeit und Maschinenverfügbarkeit Ihre wichtigste Einschränkung. Ihre Schwerlast-Abkantpresse zu blockieren, um ein empfindliches Dünnblechteil mit Feingefühl zu bearbeiten, erzeugt einen Engpass, der Ihre Schweiß- und Montagebereiche ausbremst. Hier ist der erste Zweig Ihres Entscheidungsbaums: Wenn Ihr Dünnblechvolumen unter 15 Stunden pro Woche liegt, rüsten Sie zuerst die Werkzeuge auf. Ihr Engpass ist nicht gravierend genug, um das Kapital für eine neue Maschine zu rechtfertigen, und präzisionsgeschliffene Werkzeuge holen mehr Genauigkeit aus Ihrer bestehenden Einrichtung heraus. Wenn Dünnblechaufträge Ihre Haupt-Abkantpresse jedoch dauerhaft über diese 15-Stunden-Marke hinaus verlangsamen, bestimmt der Engpass die Investition. Sie kaufen die Schwenkbiegemaschine oder die Blechwalze nicht nur, um die dünnen Teile schneller zu bearbeiten, sondern um Ihre schwere Abkantpresse dafür freizumachen, was sie tatsächlich am besten kann.
Ein paar tausend Dollar in spitze Stempel und Urethan-Gesenke zu stecken, fühlt sich deutlich sicherer an, als eine völlig neue Maschine zu finanzieren, doch Werkzeuge können einen grundsätzlich instabilen Prozess nicht beheben. Damit kommen wir zum zweiten Zweig Ihres Entscheidungsbaums: Wenn Ihr Dünnblechvolumen über 15 Stunden pro Woche liegt und die Wiederholgenauigkeit des Pressbalkens Ihrer Abkantpresse unter 0,002 Zoll liegt, kaufen Sie eine spezielle Schwenkbiegemaschine oder Walze, bevor Sie die Abkantpresse anfassen.
Eine Werkzeugaufrüstung funktioniert nur, wenn die Hubwiederholgenauigkeit Ihrer Maschine das Luftbiegen tatsächlich unterstützen kann. Wenn die Genauigkeit Ihres Pressbalkens unter diesen Schwellenwert von 0,002 Zoll fällt, werden Sie unweigerlich am Ende auf Block biegen, nur um einen ungenauen Pressbalken oder ein sich durchbiegendes Maschinenbett auszugleichen, wodurch neue Werkzeuge zu einem teuren Pflaster werden. Wenn der Maschine selbst die Präzision fehlt, um Rückfederung zu kontrollieren, ist eine spezielle Dünnblechmaschine, die die Geometrie steuert, ohne sich auf massive Kraft zu verlassen, die einzige dauerhafte Lösung.
Zwei Abkantpressen mit identischer 100-Tonnen-Nennleistung verhalten sich unter einer Dünnblechlast völlig unterschiedlich. Wenn Ihre konkrete Einrichtung die Biegegeometrie nicht kontrollieren kann, ohne das Maschinenbett zu verdrehen oder die Werkzeuge zu ruinieren, kann Ihre Maschine das Teil nicht kontrollieren.
Rohe Kraft ist ein Risiko, wenn sie nicht präzise gelenkt werden kann. Hören Sie auf, Ausrüstung danach zu kaufen, mit wie viel Tonnage sie wirbt, und investieren Sie stattdessen in Maschinen, die exakt vorgeben, wohin das Metall geht. Die Betriebe, die nicht mehr fragen, wie hart die Maschine schlagen kann, sondern wie präzise sie stoppen kann, sind diejenigen, die in fünf Jahren noch profitabel sind.
