Sie haben gerade das Budget für ein Lasersicherheitssystem freigegeben, und Ihr Fertigungsleiter bezeichnet es bereits als narrensicher. Doch das Department of Labor verzeichnet weiterhin jedes Jahr rund 360 Amputationen an Abkantpressen, wobei nahezu die Hälfte aller Unfälle an Biegemaschinen zum Verlust einer Hand oder eines Fingers führt. Wenn moderne Lasersicherheitssysteme das ultimative Plug-and-play-Mittel gegen Quetschverletzungen sind, warum ist diese Zahl dann nicht drastisch gesunken?
Betreten Sie heute nahezu jeden Blechbearbeitungsbetrieb, und Sie werden einen leuchtend roten Strahl sehen, der über die Werkzeuge einer 150.000-Dollar-Abkantpresse läuft. Es sieht sicher aus. Es wirkt modern. Doch schauen Sie genauer auf die Hände des Bedieners, das Muting-Pedal und die Stückzahltafel an der Wand.
Die unbequeme Wahrheit ist: Ein Laserstrahl kann einen fallenden Stößel nicht physisch festhalten. Er ist ein digitaler Beobachter, der mit Lichtgeschwindigkeit „Stopp“ rufen kann, aber vollständig auf die Hydraulik der Maschine und die Gewohnheiten des Bedieners angewiesen ist, um die Quetschung tatsächlich zu verhindern. Die Investition in eine Abkantpresse mit Laser-Sicherheitsschutz beseitigt Quetschgefahren nicht automatisch – das System schützt Ihre Bediener nur dann, wenn sein Anhalteweg, die Werkzeuggeometrie und die Muting-Logik exakt auf den tatsächlichen Arbeitsablauf in Ihrem Betrieb kalibriert sind.
Einen Hightech-Laser an eine Abkantpresse zu schrauben und sofortige Sicherheit zu erwarten, ist wie Formel-1-Bremsen an einen Muldenkipper zu montieren – wenn die zugrunde liegende Mechanik nicht präzise abgestimmt ist, werden Sie nur auf andere Weise verunglücken. Ein Betriebsinhaber stellt einen Scheck für die Nachrüstung mit einer laserbasierten Active Optical Protective Device (AOPD) aus und nimmt an, dass die Haftung verschwunden ist. Die Sender werden am Stößel befestigt, mit dem Schaltschrank verdrahtet, und die Gefahr gilt als beseitigt. Doch der OSHA-Standard B11.3 hat die Absicherung durch Laser-AOPD erst vor Kurzem formal integriert. Das bedeutet: Tausende Betriebe schrauben Technologie aus dem Jahr 2024 an Hydraulik aus dem Jahr 2010 und bewegen sich in einer Compliance-Grauzone, in der der Laser in Millisekunden reagiert, die alternden Ventile aber eine halbe Sekunde zum Schließen brauchen. In dieser halben Sekunde legt ein abwärtsfahrender Stempel genau die Strecke zurück, die ausreicht, um Knochen zu zertrümmern. Wenn der Anhalteweg nicht rechnerisch gegen die tatsächliche mechanische Verzögerung der Maschine verifiziert wird, hat der Betrieb lediglich einen schnelleren Abzug für eine langsame Waffe gekauft.
Sagen Sie einem erfahrenen Abkantpressenbediener, dass er eine „handsichere“ Maschine bekommt, stellt er sich ein unsichtbares Kraftfeld vor. Er denkt daran, einen drei Zoll breiten Flansch direkt neben der V-Matrize zu halten, den Stempel im Eilgang absenken zu lassen und darauf zu vertrauen, dass die Maschine in dem Moment stoppt, in dem sie seinen Handschuh streift. Der Laser überwacht zwar, doch der Bediener geht davon aus, dass das System über übermenschliche Kraft verfügt, um Tonnen abwärtsgerichteter Kraft sofort anzuhalten. Beim Formen kleiner Winkel und Halter schieben Bediener ihre Finger naturgemäß bis auf wenige Zoll an die Quetschstelle heran, um das Material im Winkel zu halten. Weil der Laser als Schutzschild vermarktet wird, sinkt die Grundvorsicht des Bedieners. Er verlässt sich nicht mehr auf physischen Abstand, sondern fordert den Strahl geradezu heraus, seine Fehler abzufangen.
Um Metall tatsächlich zu biegen, muss der Stempel die Matrize berühren. Bliebe der Laser bis ganz nach unten aktiv, würde die Maschine bereits am Blech selbst auslösen und niemals einen Hub vollständig ausführen. Daher nutzt das System eine Muting-Logik – einen programmierten blinden Fleck. Kurz oberhalb der Quetschstelle schaltet sich der Laser ab, und der Stößel verlangsamt auf Pressgeschwindigkeit. Bediener, die komplexe Teile mit mehreren Biegungen handhaben, lernen schnell ganz genau, wo dieser Muting-Punkt liegt. Während der Einricht- und Einstellphasen, wenn sie Probestücke biegen und den Hinteranschlag nachjustieren, befinden sich ihre Hände ständig im Gefahrenbereich. Die stille Annahme des Managements lautet, dass der Laser den Mitarbeiter von Anfang bis Ende schützt. Die Realität in der Fertigung ist, dass die Gefahr nicht verschwindet; sie verlagert sich lediglich auf genau den Moment, in dem das System absichtlich blind wird, damit die Arbeit stattfinden kann.
Ein Lasersystem unterscheidet zwischen statischen Werkzeugen und bewegten Händen, ist aber nicht fehlerfrei. Welliges Blech, ein leicht falsch ausgerichteter Hinteranschlagfinger oder eine schnelle Aufwärtsbewegung des Handgelenks des Bedieners können den Strahl unterbrechen. Plötzlich stoppt der Stößel. Der Bediener muss den Hub zurücksetzen, das Teil neu positionieren und von vorn beginnen. Bei einem Lauf von 500 Teilen können zehn Fehlauslösungen pro Stunde eine Produktionsvorgabe massiv beeinträchtigen. Frustration entsteht. Der Bediener, dessen Lohn oder Leistungsbeurteilung von dieser Stückleistung abhängt, sieht den Laser nicht mehr als Schutzschild, sondern als Hindernis. Moderne Systeme erlauben es Vorgesetzten, die Muting-Logik anzupassen, um schwierige Profile zu berücksichtigen. Es braucht nur eine frustrierte Schicht, damit ein Vorarbeiter die Muting-Höhe um einen zusätzlichen Zoll nach oben dreht, um die Fehlauslösungen zu stoppen. Die Maschine läuft wieder reibungslos, die Stückleistung erholt sich, und der Bediener ist zufrieden. Doch indem der Strahl stummgeschaltet wird, um die Linie am Laufen zu halten, hat die Werkstatt gerade einen ungeschützten Abwärtshub von einem Zoll geschaffen – mehr als genug Raum, um einen Daumen zu quetschen.
Sehen Sie sich den seitlich am Stößel montierten Sender genau an. Er projiziert keine massive Lichtwand über die gesamte Öffnung der Abkantpresse. Stattdessen sendet er ein hochfokussiertes Band aus kontinuierlichem Laserlicht aus – üblicherweise so konfiguriert, dass es genau 2 bis 14 Millimeter direkt unterhalb der Stempelspitze liegt. Ältere Lichtvorhänge fluteten den gesamten Arbeitsbereich mit einem statischen Raster aus Infrarotstrahlen und zwangen Bediener, Abstand zu halten und Handwerkzeuge zu verwenden, um das Material zu halten. Moderne aktive optoelektronische Schutzeinrichtungen (AOPDs) verkleinern diese Schutzzone zu einem mitfahrenden Fenster, das sich mit dem Werkzeug nach unten bewegt.
Dieser Wechsel von breiter Abdeckung zu punktgenauer Präzision ermöglicht es einem Bediener, ein Stück Blech nur wenige Zoll von der Matrize entfernt zu halten, ohne die Maschine auszulösen. Das System überwacht nicht die gesamte Abkantpresse; es überwacht nur die exakte Geometrie der Stempelspitze.
Doch diese extreme Präzision führt zu einer fatalen Schwachstelle. Wenn ein Einrichter einen geraden Standardstempel gegen ein tiefes Schwanenhalswerkzeug austauscht und vergisst, die Laserhalterungen physisch an das neue Profil anzupassen, sichert der Strahl am Ende leeren Raum. Das Laser-Steuermodul registriert grünes Licht, weil der Strahl nicht unterbrochen ist, während die tatsächliche Quetschstelle völlig unüberwacht nach unten fährt.

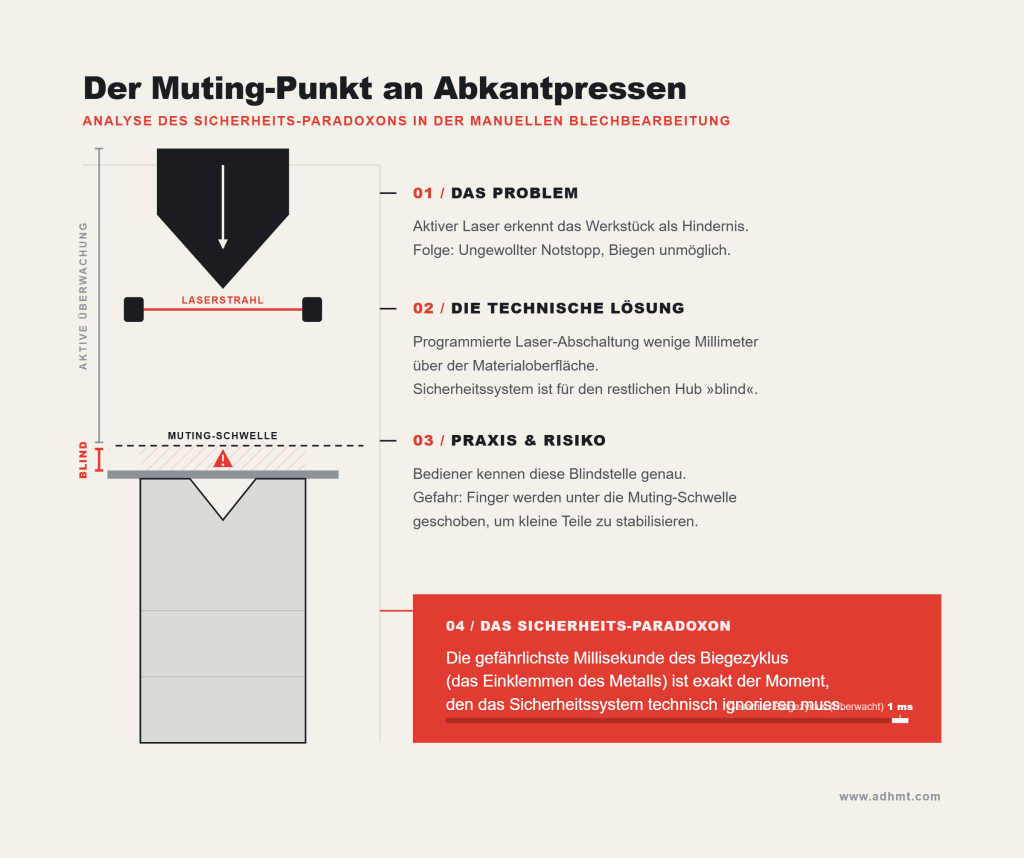

Blech ist fest. Wenn das Laserband zwei Millimeter unterhalb des abwärtsfahrenden Stempels liegt und dieses Band bis ganz zum unteren Ende des Hubs aktiv bleibt, trifft das Licht das Werkstück, bevor das Werkzeug es tut. Die Maschine würde das Metall als Hindernis interpretieren, einen Notstopp auslösen und das Teil nie tatsächlich biegen.
Um diese physikalische Unmöglichkeit zu lösen, programmieren Hersteller einen Muting-Punkt. Genau wenige Millimeter über der Materialoberfläche schaltet das System den Laser absichtlich aus. Für den Rest des Hubs schließt der digitale Beobachter die Augen. Bediener, die komplexe Profile mit mehreren Biegungen bearbeiten, wissen genau, wo diese Blindstelle liegt. Sie nutzen sie zu ihrem Vorteil, indem sie ihre Finger unter die Muting-Schwelle schieben, um kleine Halterungen zu stabilisieren, die nicht plan auf der Matrize liegen.
Die unbequeme Realität der Sicherheit an Abkantpressen ist, dass die gefährlichste Millisekunde des gesamten Biegezyklus – der exakte Moment, in dem der Stempel das Metall gegen die Matrize klemmt – genau der Moment ist, den das Sicherheitssystem rechnerisch ignorieren muss.
Ein moderner hydraulischer Stößel arbeitet in zwei klar getrennten Geschwindigkeitsbereichen. Beim schnellen Zustellen senkt er sich mit bis zu 200 Millimetern pro Sekunde ab und schaltet kurz vor dem Kontakt mit dem Metall auf eine Pressgeschwindigkeit von etwa 10 Millimetern pro Sekunde um. Der Laser ist ausschließlich dafür ausgelegt, diesen schnellen freien Abwärtslauf abzusichern. Unterbricht die Hand eines Bedieners während des schnellen Absenkens den Strahl, weist das System die Ventile an, sofort schlagartig zu schließen.
Sobald der Stößel den Muting-Punkt überschreitet und der Laser blind wird, verlagert sich die Sicherheitsstrategie vollständig von der optischen Erkennung auf die mechanische Geschwindigkeitsbegrenzung. Das System geht davon aus, dass 10 Millimeter pro Sekunde langsam genug sind, damit ein Arbeiter die Quetschung spürt und die Finger wegziehen kann, bevor Knochen brechen.
An dieser Stelle zerbricht die Illusion des nachrüstbaren Sicherheitssystems. Der Laser kann der Maschine befehlen, auf Langsamgeschwindigkeit umzuschalten, aber er kann die Hydraulikventile nicht physisch dazu zwingen. Wenn die internen Bremsventile der Maschine verschlissen sind oder der Anhalteweg länger ist als die Muting-Lücke, fährt der Stößel mit hoher Geschwindigkeit einfach über den Muting-Punkt hinaus. Der digitale Wachposten hat seine Aufgabe einwandfrei erfüllt, doch der Bediener landet trotzdem im Krankenhaus.
Bei einer standardmäßigen Zustellgeschwindigkeit von 200 Millimetern pro Sekunde bedeutet eine Verzögerung von einer Viertelsekunde in den Hydraulikventilen einer Abkantpresse, dass der Stößel nach dem Auslösen eines Notstopps durch das Sicherheitssystem weitere 50 Millimeter zurücklegt. Ein durchschnittlicher menschlicher Finger ist nur 15 Millimeter dick. Die Rechnung ist hart und nicht verhandelbar. Sie können das fortschrittlichste optische Lasersystem der Welt an Ihren Stößel schrauben, doch letztlich ist es nur ein digitaler Wachposten. Es kann mit Lichtgeschwindigkeit „Stopp“ rufen, aber es kann das Werkzeug nicht physisch festhalten.
Wenn die interne Hydraulik der Maschine zu lange braucht, um zu reagieren, macht der Wachposten nur Lärm, während die Amputation trotzdem geschieht. Diese physikalische Realität ist der Grund, warum die Behandlung eines modernen Lasers als Plug-and-play-Zubehör für eine alternde Abkantpresse oft eine tödliche Illusion von Sicherheit erzeugt.
In dem Moment, in dem die Hand eines Bedieners das Laserband unterbricht, beginnt eine mechanische Kettenreaktion. Der optische Sensor verliert sein Signal, ein Sicherheitsrelais öffnet, die Maschinensteuerung verarbeitet den Fehler, ein elektrischer Befehl wird an die Hydraulikmagnete gesendet, die Ventile schalten mechanisch um, das Drucköl wird umgeleitet, und schließlich verzögert der massive Stahlstößel bis zum Stillstand. Jeder einzelne Schritt in dieser Abfolge verbraucht Millisekunden.
Sicherheitsnormen verlangen, dass der Lasersender in einem bestimmten Abstand unterhalb der Stempelspitze positioniert wird – üblicherweise mit einer Lücke von nur wenigen Millimetern. Diese Lücke ist Ihre gesamte Fehlertoleranz. Wenn die Gesamtzeit, die die elektrischen und hydraulischen Systeme für ihre Kettenreaktion benötigen, es dem Stößel erlaubt, weiter zu fahren als der physische Abstand zwischen Laserstrahl und Stempelspitze, hat das Sicherheitssystem bereits versagt, bevor der Bediener überhaupt seine Schicht beginnt.
Betriebsleiter diskutieren gern über die Vorzüge verschiedener Lasermarken und vergleichen Funktionen wie dynamisches Muting und Dual-Kamera-Systeme. All das spielt keine Rolle, wenn die Maschine darunter ein fünfzehn Jahre altes hydraulisches Arbeitspferd mit ermüdeter Hydraulik ist.
Mit zunehmendem Alter von Abkantpressen baut sich die Hydraulikflüssigkeit ab, O-Ringe quellen auf, und die internen Schieber in den Proportionalventilen entwickeln mikroskopische Riefen, die Reibung verursachen. Ein Ventil, das beim Verlassen der Montagelinie noch in 40 Millisekunden schloss, benötigt heute möglicherweise 120 Millisekunden. Diese Trägheit bleibt im normalen Biegebetrieb völlig unsichtbar, zerstört aber die Berechnung des Anhaltewegs. Die Nachrüstung älterer Maschinen ist bekanntermaßen schwierig, gerade weil ihre Steuerkreise und Hydraulikblöcke nie für die Reaktionszeiten im Sekundenbruchteil ausgelegt wurden, die moderne optische Schutzeinrichtungen verlangen. Wenn die mechanische Verzögerung Ihrer Maschine zu groß ist, wird die Abkantpresse die Nachrüstung im Grundsatz nicht zulassen.
Den Anhalteweg einer Maschine können Sie nicht in einem Herstellerkatalog ablesen. Diese gedruckten Spezifikationen setzen fabrikfrisches Hydrauliköl, brandneue Ventile und optimale Betriebstemperaturen voraus. Der reale Anhalteweg verändert sich je nach Gewicht des gerade montierten Werkzeugs, der Temperatur in der Werkhalle an einem Dienstagmorgen im Januar und dem Verschleiß der internen Komponenten der Presse.
Die einzige Möglichkeit festzustellen, ob Ihr Laser korrekt positioniert ist, besteht darin, die tatsächliche Stoppzeit der Maschine mit einem speziellen Nachlaufzeitmessgerät zu messen. Dieses Gerät erfasst physisch die Millisekundenlücke zwischen dem Stoppbefehl und dem vollständigen Stillstand der Stößelbewegung. Wenn dieser Test eine träge hydraulische Reaktion zeigt, stehen Sie vor einer schwierigen Entscheidung: das Hydrauliksystem überholen oder akzeptieren, dass die Maschine zu alt ist, um sicher nachgerüstet zu werden. Sobald nachgewiesen ist, dass die Hydraulik den Stößel tatsächlich rechtzeitig stoppen kann, ist die mechanische Ausgangsbasis festgelegt. Doch eine schnell stoppende Maschine ist nur die halbe Miete. Der nächste Ausfallpunkt verlagert sich von der internen Hydraulik der Maschine auf die physische Geometrie des Blechs, das Sie biegen wollen.
Selbst wenn die Hydraulik Ihrer Maschine den Stößel extrem schnell stoppen kann, wird die physische Realität des Metalls, das Sie biegen, die Grenzen Ihres neuen Sicherheitssystems sofort auf die Probe stellen. Stellen Sie sich einen Bediener vor, der ein tiefes Elektrogehäuse formt. Drei Seiten hat er bereits perfekt gebogen. Beim vierten Biegevorgang, während der Stößel abwärts fährt, schwenkt ein vier Zoll hoher vertikaler Flansch aus dem vorherigen Schritt nach oben in den Gefahrenbereich. Lange bevor der Stempel den Quetschpunkt erreicht, unterbricht dieser vorgebogene Flansch das optische Laserband. Die Maschine hält sofort an.
Die Schutzeinrichtung hat keine Fehlfunktion; sie führt ihre Programmierung exakt aus. Sie hat ein Hindernis erkannt und die Presse gestoppt. Das „Hindernis“ ist jedoch das Werkstück selbst. Standard-Lasersysteme sind für flaches Blech kalibriert und gehen von einer freien Sichtlinie über die Matrize aus. Sobald Sie komplexe Profile, tiefe Schwanenhalswerkzeuge oder enge Gegenbiegungen einbringen, geraten der erforderliche Handweg und das starre Sichtfeld des Lasers massiv in Widerspruch. Der Bediener muss die Störung quittieren, erneut auf das Pedal treten und zusehen, wie der Stößel in einem quälend langsamen Sicherheitsgeschwindigkeitsmodus nach unten kriecht. Das System behandelt das Teil wie eine menschliche Hand, und die Produktivität bricht ein.
Wenn komplexe Formen den Laser verwirren, macht unebenes Material ihn regelrecht blind. Nehmen Sie ein Standardstück 1/4-Zoll-Aluminium-Riffelblech. Der Laserstrahl ist typischerweise so eingestellt, dass er nur wenige Millimeter über der flachen Oberfläche der V-Matrize entlangläuft. Während der Bediener das Riffelblech gegen den Hinteranschlag schiebt, schneiden die erhabenen Rautenmuster in das optische Band. Die Maschine gibt einen Fehlercode aus. Der Bediener setzt das System zurück, verschiebt die Platte um den Bruchteil eines Zolls, um sie auszurichten, und löst den Laser erneut aus.
Optische Sensoren benötigen eine vorhersehbare, gleichmäßige Ebene, um zwischen Blech und einem versehentlich in den Bereich geratenen Finger unterscheiden zu können. Welliges warmgewalztes Material, starke Walzhaut oder Werkstoffe mit ausgeprägtem Rückverformungsverhalten bringen chaotische Variablen in ein System ein, das auf starrer digitaler Logik beruht. Wenn jeder dritte Hub einen manuellen Reset erfordert, nur damit sich der Stößel bewegt, zeigt diese Reibung, dass die Schutzeinrichtung mit dem Material unvereinbar ist. Diese ständigen Unterbrechungen als kleine Unannehmlichkeit zu behandeln, ignoriert die Realität des Biegens in der Produktion. Die Maschine verlangt praktisch nach einer anderen Betriebsart, und diese dauernde Störung erzwingt eine kritische Entscheidung in der Fertigung.
Wenn ein welliges Stück Riffelblech oder eine tiefe Kastenbiegung den Laser zum fünften Mal in zehn Minuten auslöst, wird Ihr Bediener Ihnen nicht für die Sicherheitsfunktion danken. Er wird auf den Stapel von fünfzig Teilen schauen, die er vor dem Mittagessen noch biegen muss, und zum Schlüsselschalter greifen.
In Fertigungen zählen Stückzahlen, enge Margen und eingespielte Handgriffe. Wenn das Sicherheitssystem als harte Barriere dafür wirkt, die Arbeit zu erledigen, werden Bediener die Override-Funktion der Maschine nutzen—oft eigentlich nur für Wartung oder Werkzeugwechsel vorgesehen—, um den Laser vollständig abzuschalten. Sie tauschen den optischen Schutz gegen die Freiheit ein, das Metall tatsächlich zu formen. Sie haben die Maschine nicht sicherer gemacht; Sie haben Ihr Team lediglich gezwungen, die Regeln zu brechen, um seine Arbeit zu erledigen. Das eigentliche Versagen liegt hier nicht in mangelnder Regelbefolgung durch den Bediener. Es liegt im Versäumnis des Managements zu erkennen, dass eine Schutzeinrichtung zur physischen Realität des Arbeitsablaufs passen muss, weil ein System, das sich nicht an den Auftrag anpassen kann, schlicht aus der Gleichung entfernt wird. Um die Überbrückungen zu stoppen, muss das Management aufhören, das Bypass-Problem als Disziplinarfrage zu behandeln, und anfangen, es als Fehler der Systemintegration zu sehen, der eine intelligentere Maschinensteuerung erfordert.
Bediener umgehen Sicherheitssysteme nicht, weil sie lebensmüde sind. Sie drehen den Override-Schlüssel, weil die Steuerungsintelligenz der Maschine zu primitiv ist, um das Metall vor ihr zu verstehen. Wenn Ihr Laser als starrer digitaler Beobachter arbeitet—der mit Lichtgeschwindigkeit „Stopp“ ruft, jedes Mal wenn ein komplexer Flansch nach oben schwenkt—, erzeugt er nur Lärm, während die eigentliche Arbeit verzögert wird. Die Lösung für welliges Material und tiefe Kastenbiegungen besteht nicht darin, die Schutzeinrichtung aufzugeben. Die Lösung besteht darin, dem Laser den Kontext zu geben, den er braucht, um den Unterschied zwischen einem vorgebogenen Flansch und einer menschlichen Hand zu erkennen. Genau an diesem Punkt wird eine vollständig CNC-integrierte Biegelösung relevant: Eine Pressenbiegezelle von ADH Machine Tool knüpft Sicherheit, Automatisierung und Prozesslogik enger zusammen, statt Schutztechnik nur nachträglich an einen unflexiblen Ablauf anzubauen.
Eine einfache, budgetfreundliche Nachrüstung stützt sich in der Regel auf Relaislogik. Sie funktioniert genau wie ein Lichtschalter, der mit der Hydraulik des Stößels verdrahtet ist. Wird das optische Band unterbrochen, wird die Leistung abgeschaltet und die Presse stoppt. Um ein komplexes Profil oder einen neuen Satz Schwanenhalswerkzeuge zu berücksichtigen, muss der Bediener die physische Höhe des Lasers manuell einstellen, den Muting-Punkt mit Handwerkzeugen nachjustieren und Probehübe fahren, um sicherzustellen, dass der Strahl das Metall freigibt. Diese manuelle Kalibrierung kostet bei jeder Einrichtung fünfzehn Minuten. Über eine Woche mit variantenreicher Kleinserienproduktion hinweg kostet Sie dieses günstige Relaissystem Stunden verlorener Stückleistung.
Eine vollständige CNC-Integration verändert die Physik der Einrichtung. Statt als einfacher Schalter zu arbeiten, kommuniziert der Laser direkt mit dem zentralen Computer der Maschine. Wenn der Bediener ein Teileprogramm lädt, berechnet die CNC automatisch die exakte Geometrie von Stempel, Matrize und Material. Sie weiß, dass ein vier Zoll hoher vertikaler Flansch bei der dritten Biegung nach oben schwenken wird. In Erwartung dessen verändert das System sein Schutzfeld dynamisch und blendet bestimmte Sensorsegmente gerade lange genug aus, damit der Flansch passieren kann, während der übrige Sicherheitsvorhang aktiv bleibt. Genau an diesem Punkt wird eine konsequent CNC-basierte Lösung relevant: Eine CNC-Abkantpresse von ADH Machine Tool knüpft an diese Logik an, weil Biegen, Werkzeugdaten und automatisierte Blechbearbeitung nicht als getrennte Inseln behandelt werden. Der Bediener tritt einfach auf das Pedal und biegt das Metall.
Intelligente Integration gewinnt Ihre Stückleistung zurück.
Man könnte annehmen, dass es ausreicht, einfach einen Laser am Stößel zu montieren und nachzuweisen, dass er die Maschine stoppt, um die Aufsichtsbehörden zufriedenzustellen. Das ist nicht der Fall. Moderne Sicherheitsnormen wie EN 12622 und die kürzlich aktualisierte ANSI B11.3 verlangen nicht nur das Vorhandensein eines optischen Strahls. Sie schreiben die genauen Verhaltensparameter des gesamten Presszyklus vor. Diese Richtlinien verlangen eine kontinuierliche Überwachung des Anhaltewegs, fehlersichere Schaltungen, die bei einem Kabelbruch standardmäßig in einen gestoppten Zustand übergehen, sowie eine streng kontrollierte Muting-Logik.
Wenn die Notlösung in Ihrem Betrieb für welliges Riffelblech darin besteht, die Muting-Höhe manuell auf einen ganzen Zoll über der Matrize einzustellen, verstoßen Sie aktiv gegen diese Normen. Die Regeln legen ausdrücklich fest, dass die Maschine genau dann auf eine sichere, langsame Pressgeschwindigkeit abfallen muss—typischerweise 10 Millimeter pro Sekunde oder weniger—, wenn die Gefahrenzone beginnt. Dieser Schwellenwert ist in der Regel auf 6 Millimeter über dem Material begrenzt. Wenn Sie das System so konfigurieren, dass es den Sicherheitslaser höher als diesen Wert stummschaltet, nur um Fehlauslösungen zu vermeiden, haben Sie die Schutzeinrichtung faktisch entfernt.
Diese Berechnung lässt sich nicht vortäuschen.
Wenn Sie eine fabrikneue Abkantpresse mit werkseitig installierter Sicherheitstechnik kaufen, trägt der Maschinenhersteller die Beweislast dafür, dass das System die Anforderungen von ANSI und OSHA erfüllt. Er hat die Hydraulik entwickelt, die CNC-Software geschrieben und den Anhalteweg zertifiziert. Doch in dem Moment, in dem Sie eine zwanzig Jahre alte Presse mit einem nachgerüsteten Laser ausstatten, verschwindet dieser rechtliche Schutz. Sie sind dann nicht mehr nur der Endanwender.
Wenn Sie nachrüsten, werden Sie zum Systemintegrator und übernehmen die Herstellerpflicht, Anhalteweg und Muting-Logik zu zertifizieren. Sie haben die Steuerungsarchitektur der Maschine verändert, was bedeutet, dass Sie die Verantwortung für die Gefährdung tragen. Diese harte Realität erzwingt einen abschließenden, strukturellen Blick darauf, wie Sie diese Systeme tatsächlich in der Fertigung umsetzen.
Wer für diese Bewertung konkrete Projekt- oder Maschinendaten benötigt, kann bei ADH Machine Tool passende technische Unterlagen zu CNC-basierten Lösungen für Laserschneiden, Biegen, Nuten, Scheren und Blechautomatisierung als Download anfordern.
OSHA-Inspektoren interessiert nicht, wie viel Geld Sie für einen nachgerüsteten Laser ausgegeben haben. Nach 29 CFR 1910.212 betrachten sie nur, ob die Arbeitsstelle auf Grundlage des tatsächlichen Maschinenzyklus abgesichert ist. Der Schutz Ihrer Belegschaft und Ihrer Bilanz erfordert, Sicherheit zuerst als Geometrieproblem und erst danach als Elektronikproblem zu behandeln. Bevor Sie eine Bestellung für ein Lasersicherheitssystem unterschreiben, müssen Sie es durch einen konkreten dreistufigen Go/No-Go-Entscheidungsrahmen prüfen:
Wenn Sie diese Go/No-Go-Prüfung mit konkreten Maschinendaten, Schnitt- oder Biegeprozessen und Automationsoptionen abgleichen möchten, kann die Produktübersicht von ADH Machine Tool als nächster Schritt helfen: Unterlagen herunterladen und die passenden CNC-basierten Lösungen für Laserschneiden, Biegen und Blechautomation vor einer Anfrage oder Spezifikation prüfen.
Testen Sie Ihre neue Sicherheitseinrichtung nicht mit einem flachen Blech aus 16-Gauge-Kaltband. Das ist eine Vorführsituation im Ausstellungsraum, keine Realität in der Fertigung. Um den zweiten Prüfpunkt zu bestehen, müssen Sie das System vor der Abnahme der Installation anhand Ihrer Worst-Case-Produktionsszenarien bewerten.
Holen Sie die tiefen Schwanenhalsstempel und die Matrizen hervor, die Sie für schwierige Kästen mit mehreren Flanschen verwenden. Untersuchungen des National Institute for Occupational Safety and Health weisen wiederholt auf ein fatales Missverhältnis hin: Ein Laser kann technisch einwandfrei sein und dennoch versagen, wenn die Werkzeuggeometrie und der Zugangsweg des Teils es einem Arbeiter ermöglichen, in den Gefahrenbereich zu greifen, bevor die Hydraulik den Stößel physisch anhalten kann. Wenn Ihr Sensorarray sich nicht dynamisch an einen hohen, nach oben schwenkenden Gegenflansch anpassen kann, wird die Maschine ständig auf Störung gehen. Wenn eine Maschine ständig Störungen meldet, greifen Bediener zum Überbrückungsschlüssel.
Um den dritten Prüfpunkt zu bestehen, müssen Sie die Konfiguration der Muting-Höhe anhand der Grenzwerte nach EN 12622 und ANSI B11.3 auditieren. Sie müssen die Muting-Logik auf das Metall abbilden, das Sie tatsächlich biegen, und sicherstellen, dass die Absenkung auf eine Pressgeschwindigkeit von 10 Millimetern pro Sekunde genau dort erfolgt, wo die Gefährdung beginnt. Wenn das System nicht so konfiguriert werden kann, dass es diese strengen Grenzwerte einhält, ohne dass der Bediener gegen die Maschine arbeiten muss, ist der Lichtstrahl nicht die richtige Lösung, und Sie müssen alternative physische Schutzeinrichtungen oder strikt reduzierte Geschwindigkeitsmodi in Betracht ziehen.
Daten des Bureau of Labor Statistics zeigen durchgehend schwere Handverletzungen an Maschinen, die mit modernen Schutzeinrichtungen ausgestattet sind. Selbst wenn Ihre Maschine alle drei physischen Prüfpunkte besteht, funktioniert die Hardware nur, wenn die menschliche Routine sie nicht außer Kraft setzt. Über Jahrzehnte überlebten Bediener an älteren, ungeschützten Abkantpressen, indem sie das mechanische Fußpedal fein dosierten. Sie ließen die Kupplung schleifen oder tippten das Ventil an, um den Stößel langsam nach unten zu bewegen, und nutzten ihre Augen und Reflexe als primäres Sicherheitssystem.
Wenn Sie einen Hochgeschwindigkeitslaser mit CNC-Integration installieren, wird dieser alte Überlebensinstinkt zu einem erheblichen Risiko.
Moderne optische Systeme erwarten ein kontinuierliches, vorhersehbares Bewegungsprofil, um ihre dynamischen Muting-Fenster zu berechnen. Wenn ein erfahrener Bediener aus Gewohnheit auf dem Pedal stottert, interpretiert das System dies häufig als Störung. Der Laser setzt zurück, der Stößel ruckt, die Zykluszeit verdoppelt sich, und der Bediener verflucht die neue Technologie. Sie müssen Ihre erfahrensten Mitarbeiter aktiv umtrainieren. Sie müssen lernen, das Pedal fest zu betätigen, sich auf den Hub einzulassen und darauf zu vertrauen, dass der digitale Beobachter den Stößel genau an der Muting-Schwelle von 6 Millimetern anhält. Dies ist ein psychologischer Übergang, nicht nur ein physischer.
Die Investition in eine Abkantpresse mit Lasersicherheitsschutz beseitigt Quetschgefahren nicht automatisch — das System rechtfertigt seinen Preis erst, wenn alle drei Prüfpunkte bestanden sind und damit belegt ist, dass Anhalteweg, Werkzeuggeometrie und Muting-Logik perfekt auf den tatsächlichen Arbeitsablauf in Ihrer Werkstatt kalibriert sind.
