Eine Werkstatt nimmt eine 8-Fuß-CNC-Abkantpresse mit 70 Tonnen Presskraft in Empfang. Sie wird nackt geliefert: ohne Werkzeuge. Der Bediener muss Baustahlblech in Stärke 11 Gauge biegen, also bestellt er einen standardmäßigen 90-Grad-Stempel und eine V-Matrize, die breit genug aussieht. Er richtet alles ein, tritt auf das Pedal – und hört einen Knall wie einen Schuss aus einer Schrotflinte.
Dieser Knall kam nicht von einem schlechten Stück Stahl. Er entstand, als ein Präzisionswerkzeug in scharfkantige Splitter zerbarst.
Beim Biegen von Metall geht es nicht darum, ein Ober- und ein Unterwerkzeug zu finden, die mechanisch in die Maschine passen. Es ist eine kontrollierte Explosion. Die Materialstärke ist die Ladung, die V-Matrize die Druckkammer, und der Stempel ist lediglich der Zünder. Steckt man eine zu große Ladung in eine zu kleine Kammer, frisst die Maschine die Splitter.
Betrachten Sie eine Zeichnung, die bei einem Stück 14-Gauge-Stahl einen rechten Winkel vorgibt. Die Logik scheint naheliegend: Wer eine 90-Grad-Form möchte, nimmt einen 90-Grad-Stempel und setzt ihn in eine 90-Grad-Matrize. Optisch ergibt das vollkommen Sinn. Man behandelt das Werkzeug wie einen Universalschlüssel und geht davon aus, dass die Maschine den Rest erledigt, solange der Schaft in den Pressbalken passt.
Doch Blech faltet sich nicht wie Papier. Es fließt unter enormem Druck. Der Stempel ist kein Prägestempel; er ist ein Keil, der Material in einen Hohlraum drückt. Bei dünnen Blechen unter 3 mm beherrscht ein spitzer Stempel diesen Materialfluss hervorragend. Wird diese 3-mm-Grenze jedoch überschritten, kippt die Physik. Das Material wehrt sich und verlangt eine Steifigkeit, die ein scharfer Universalstempel schlicht nicht bietet. Der Ausfall kommt nicht schleichend. Man erhält nicht nur eine etwas schlechtere Biegung, sondern einen verzogenen Schenkel, eine beschädigte Stempelspitze oder eine blockierte Maschine.
Nehmen Sie eine 1/4-Zoll-Platte und zwingen Sie sie in eine zu schmale V-Matrize. Bei einem korrekten freien Biegen berührt das Metall nur drei Punkte: die Stempelspitze und die beiden oberen Schultern der Matrize. Der Stempel fährt nur so weit nach unten, wie es für den Winkel erforderlich ist; am Grund des V bleibt ein Luftspalt.
Stellen Sie sich vor, Sie versuchen, eine schwere Stahltür zu schließen, während ein Stein im Scharnier klemmt. Genau das passiert, wenn Ihre Matrize zu eng ist.
Dem Material geht der Raum zum Biegen aus, und es setzt unten an den Matrizenflächen auf. Sie haben freies Biegen programmiert, doch tatsächlich prägen Sie jetzt: Sie pressen massiven Stahl in eine neue Form. Prägen erfordert das Drei- bis Fünffache der Presskraft des freien Biegens. Wenn Ihre Maschine auf 70 Tonnen ausgelegt ist und Sie versehentlich ein Teil prägen, das 150 Tonnen erfordert, schreit das Hydrauliksystem, der Pressbalken biegt sich durch, und die Matrize reißt der Länge nach auf. Sie haben nicht nur ein schlechtes Teil gefertigt. Sie haben eine Bombe gebaut.
Betreten Sie eine beliebige Werkstatt und beobachten Sie, was passiert, wenn ein Aluminiumflansch entlang der Biegelinie reißt. Fast immer wird der Bediener eine schlechte Materialcharge verantwortlich machen oder die Stößelgeschwindigkeit reduzieren, in der Hoffnung, dass ein langsamerer Hub das Metall gefügiger macht. Dabei versucht er, ein mathematisches Problem mit Bedienerfahrung zu lösen.
Bei Baustahl sollte der Radius der Stempelspitze ungefähr der halben Materialstärke entsprechen. Wenn Sie jedoch versuchen, weiches Aluminium mit genau derselben „universellen“ Einstellung zu biegen, reißt das Metall. Warum? Weil sich die mathematische Regel für Aluminium umkehrt: Der Stempelradius muss exakt dem inneren Biegeradius entsprechen. Die Stempelspitze war schlicht zu scharf und erzeugte eine Spannungsspitze, die das Korngefüge aufriss.
Jeder Fehler erzählt eine mathematische Geschichte. Rückfederung bedeutet, dass Ihre V-Matrize zu breit war, um die erforderliche Überbiegung zu erreichen. Falten bedeuten, dass Ihre Tonnageberechnung durch eine falsche Matrizenwahl ausgehungert wurde. Falsches Werkzeug lässt sich nicht durch Können ausgleichen.
Da Werkzeugfehler nicht durch Bedienerhandgriffe, sondern durch strikte mathematische Zusammenhänge entstehen, muss die Berechnung an der physischen Grundlage der Biegung beginnen.

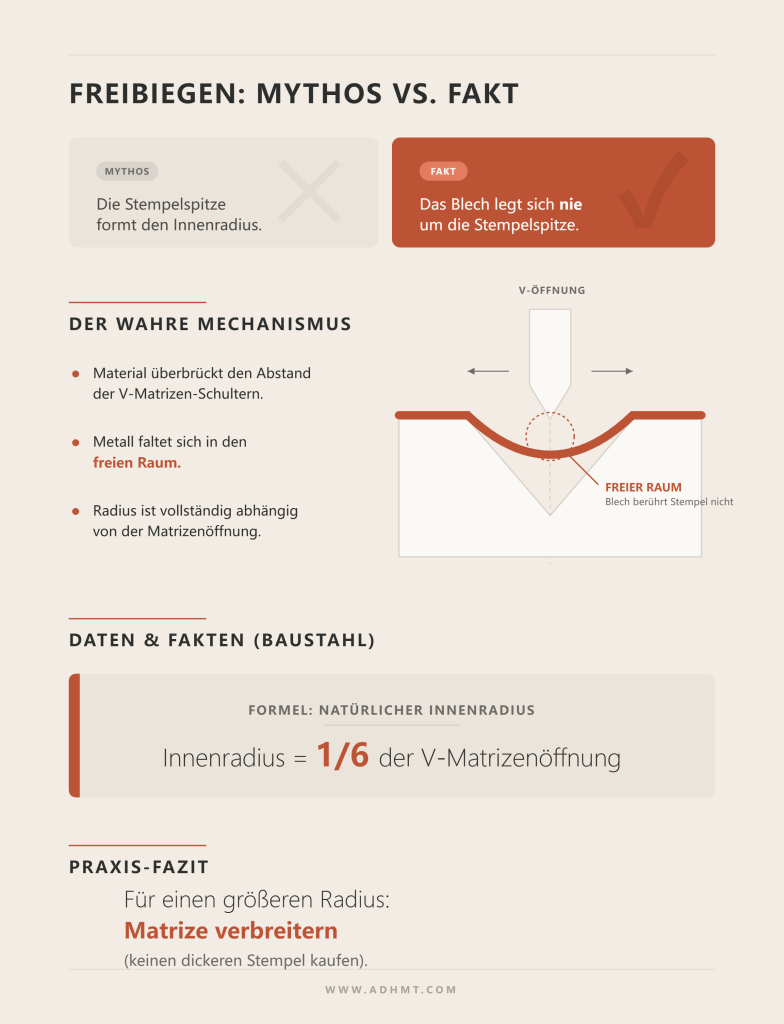

Nehmen Sie ein Stück 1/4-Zoll-Baustahl, das auf perfekte 90 Grad gebogen wurde. Fragen Sie einen Anfänger, wodurch die Innenrundung dieser Biegung entstanden ist, wird er direkt auf die Stempelspitze zeigen. Intuitiv klingt das plausibel: Man drückt ein rundes Objekt in ein flaches Blech, und das Blech nimmt die Form dieses Objekts an.
Beim Freibiegen ist diese Annahme jedoch grundlegend falsch. Das Blech legt sich nie tatsächlich um die Stempelspitze. Stattdessen überbrückt das Material den Abstand zwischen den beiden oberen Schultern der V-Matrize. Während der Stempel nach unten drückt, faltet sich das Metall in den freien Raum und bildet seinen natürlichen Innenradius – vollständig abhängig vom Abstand zwischen diesen beiden Schultern. Bei Baustahl beträgt dieser natürliche Radius stets ungefähr ein Sechstel der V-Matrizenöffnung. Wenn Sie einen größeren Radius benötigen, kaufen Sie keinen dickeren Stempel. Sie verbreitern die Matrize.
Wenn also nicht der Stempel den Radius formt: Welche Berechnung sagt uns dann genau, wie breit die Matrize sein muss?
Nehmen Sie ein Standardblech aus kaltgewalztem Baustahl in 11 Gauge (0,120 Zoll). Multiplizieren Sie diese Stärke mit acht, erhalten Sie ungefähr einen Zoll. Das ist Ihre V-Matrizenöffnung. Diese „8x-Regel“ ist keine Empfehlung, die von alten Hasen weitergegeben wurde; sie ist der exakte geometrische Idealpunkt, an dem Hebelwirkung, Streckgrenze des Materials und Maschinentonnage im Gleichgewicht stehen. Bei genau dem Achtfachen der Materialstärke überspannt das Metall genügend Abstand, um sich mit vorhersehbarem Widerstand zu falten, wodurch ein Innenradius entsteht, der ungefähr der Materialstärke selbst entspricht. Wird die Öffnung größer, verliert das Metall seinen strukturellen Halt, wölbt sich ungleichmäßig und macht präzise Winkel unmöglich. Wird sie kleiner, verlieren Sie den mechanischen Vorteil und zwingen die Maschine, exponentiell härter zu arbeiten, um dieselbe Biegung zu erzielen.
Beachten Sie jedoch die strikte Voraussetzung, die dieser Berechnung zugrunde liegt: Sie gilt für gewöhnlichen Baustahl mit 60.000 PSI. Ersetzen Sie diesen Baustahl durch Edelstahl in 11 Gauge, wird die 8x-Regel plötzlich zur Falle. Edelstahl ist härter und verfestigt sich während des Biegens; eine 8x-Öffnung schnürt das Material daher ein und überlastet den Stößel. Um die Tonnage innerhalb sicherer Grenzen zu halten, müssen Sie auf einen Faktor von 10x oder 12x ausweichen. Die Berechnung bestimmt das Werkzeug, doch das Material bestimmt die Berechnung.
Was aber passiert, wenn eine Zeichnung Sie zwingt, die Berechnung vollständig zu ignorieren?
Ein Kunde übergibt Ihnen eine Zeichnung für einen Stahlwinkel aus 1/4 Zoll dickem Material mit einem winzigen 1-Zoll-Flansch. Um 1/4-Zoll-Stahl sicher zu biegen, verlangt die 8x-Regel eine V-Matrize mit 2 Zoll Öffnungsweite. Doch die Physik setzt ein zweites, unverrückbares Gesetz: Ihr Flansch muss mindestens 70 Prozent der V-Matrizenöffnung betragen, damit er sicher auf den Schultern aufliegt und nicht in den Spalt rutscht. Siebzig Prozent einer 2-Zoll-Matrize sind 1,4 Zoll. Ihr 1-Zoll-Flansch würde direkt hineinfallen.
Um diesen kurzen Flansch abzustützen, würde ein Anfänger die 2-Zoll-Matrize einfach gegen eine 1-Zoll-Matrize tauschen. Damit ist das geometrische Problem zwar gelöst – aber zugleich eine Bombe scharf gemacht.
Schauen Sie sich die Tonnageformel an: Die erforderliche Kraft ist umgekehrt proportional zur Öffnung der V-Matrize. Halbieren Sie die Breite der V-Matrize, verdoppeln Sie rechnerisch die erforderliche Tonnage. Gleichzeitig pressen Sie diesen verdoppelten Druck auf eine deutlich schmalere Fläche an den Matrizenschultern. Die Maschine arbeitet also nicht nur doppelt so hart; sie konzentriert diese enorme Kraft auf einen winzigen Spannungspunkt. Das Werkzeug wird ausfressen, der Stößel wird sich durchbiegen, und die Matrize wird schließlich brechen. Ein kurzer Flansch in dickem Material ist kein Rätsel, das man durch Verkleinern der Matrize löst. Es ist eine mathematische Unmöglichkeit, die den Auftrag für Ihre Maschine grundsätzlich ausschließen sollte.
Nehmen Sie ein Stück Aluminium 6061-T6 und versuchen Sie, es mit einem standardmäßigen „scharfen“ Stempel mit 0,015 Zoll Radius zu biegen. Für einen Anfänger sieht diese scharfe Spitze so aus, als würde sie eine klare, saubere Kante erzeugen. In Wirklichkeit wirkt sie wie ein Ritzmesser, das die gesamte Maschinenkraft auf eine einzige mikroskopisch feine Spannungslinie konzentriert. Da die V-Matrize bereits den natürlichen Innenradius des Teils vorgibt – denken Sie daran: Beim Luftbiegen legt sich das Metall nicht um den Stempel –, „formt“ die scharfe Spitze nichts; sie schneidet lediglich in die Kornstruktur des Materials ein.
Ist die Stempelspitze kleiner als 63 % des natürlichen Innenradius des Materials, hört sie auf, ein Umformwerkzeug zu sein, und wird zum Keil. Dieser „scharfe“ Zustand führt dazu, dass sich der Stempel in das Material eingräbt und eine Kerbwirkung erzeugt, die sofortige Risse verursacht – oder schlimmer noch: „verzögerte“ Brüche, die erst auftreten, wenn das Teil bereits im Einsatz ist. Bei den meisten Baustählen sollte der Spitzenradius des Stempels so nah wie möglich am natürlichen Innenradius liegen, ohne ihn zu überschreiten. So verteilt sich die Tonnage auf eine größere Fläche des Blechs, und die Integrität der Kornstruktur bleibt erhalten.
Wenn die Stempelspitze lediglich der Bote ist, der die Kraft überträgt – warum spielt dann die Form des restlichen Werkzeugs eine Rolle?
Stellen Sie sich vor, Sie biegen ein tiefes U-Profil mit einem 4-Zoll-Rückflansch. Sie haben alles berechnet, die 8×-V-Matrize ausgewählt und die erforderliche Tonnage ermittelt. Doch während der Stößel nach unten fährt, schwenkt der zuerst gebogene Flansch nach oben und schlägt gegen die Seite des Stempelhalters, noch bevor die zweite Biegung auch nur zur Hälfte abgeschlossen ist. Das ist ein Kollisionsfehler – und er ist der einzige Grund, warum Sie jemals von einem standardmäßigen geraden Stempel abweichen sollten.
Ein Schwanenhalsstempel ist mit einer tiefen Freistellung – einem „Ausschnitt“ – konstruiert, damit bereits gebogene Flansche während des Hubs in den Werkzeugkörper eintauchen können. Er verändert nicht die Physik der Biegung; er bleibt dem Bewegungsweg des Materials lediglich aus dem Weg. Ähnlich wird ein Spitzstempel (meist 30 oder 45 Grad) nicht eingesetzt, um einen kleineren Radius zu erzeugen, sondern um dem Material den nötigen Freiraum zu geben, über die 90-Grad-Marke hinauszuschwenken und so die Rückfederung auszugleichen. Sie wählen das Profil also anhand des „Schwenkwegs“ des Teils und stellen sicher, dass der Stempel das Metall nur ganz an der Spitze berührt – genau dort, wo die Umformung stattfindet.
Doch was passiert, wenn die Geometrie stimmt, die Freigängigkeit gegeben ist und das Metallwerkzeug selbst dem Druck schlicht nicht standhalten kann?
Auf jedem professionellen Stempel ist seitlich eine Tonnageangabe eingeprägt, üblicherweise in Tonnen pro Fuß. Wenn auf einem Stempel „30 tons/ft“ steht, ist das eine feste mathematische Obergrenze, keine Empfehlung. Eine 100-Tonnen-Abkantpresse kann problemlos genug Kraft erzeugen, um die strukturellen Grenzen ihrer eigenen Werkzeuge zu überschreiten – insbesondere bei schmalen V-Matrizen oder kurzen Stempelsegmenten. Wenn Sie versuchen, 40 Tonnen Kraft durch einen 30-Tonnen-Stempel zu leiten, wird sich der gehärtete Stahl nicht biegen; er wird wie Glas zersplittern und Hochgeschwindigkeitsfragmente durch die Werkstatt schleudern.
Um die Sicherheit eines Auftrags nachzuweisen, bevor Sie das Fußpedal betätigen, müssen Sie die Tonnage berechnen: $Tons = (575 \times t^2) / V$ (für Weichstahl). Wenn Sie 1/4-Zoll-Stahl ($0.25^2 = 0.0625$) in einer 2-Zoll-V-Matrize biegen, ergibt die Rechnung einen Bedarf von etwa 18 Tonnen pro Fuß. Ist Ihr Stempel für 30 Tonnen ausgelegt, liegen Sie im sicheren Bereich. Verkleinern Sie die Matrize jedoch auf 1 Zoll, um einen kurzen Flansch zu erfassen, steigt die erforderliche Tonnage auf 36 Tonnen pro Fuß. Damit haben Sie die Bruchgrenze des Werkzeugs bereits um 20 Prozent überschritten.
Die Leistung der Maschine ist bedeutungslos, wenn der Stempel das schwächste Glied in der Kette ist.
Nachdem Material, Matrize, Tonnage und Stempel festgelegt sind: Wie ordnen wir diese Variablen nun zu einer Abfolge, die jedes Mal zuverlässig funktioniert?
Ein unerfahrener Bediener sieht auf einer Zeichnung ein tiefes U-Profil, geht direkt zum Werkzeugregal und greift zu einem hohen Schwanenhalsstempel. Für ihn wirkt das visuell vollkommen logisch: Das Teil hat hohe Seiten, also braucht er ein hohes Werkzeug, um hineinzureichen. Doch dieser Instinkt führt genau in die falsche Richtung. Wer den Stempel nach der Endform des Teils auswählt, hat nicht geprüft, ob die für die Materialdicke erforderliche V-Matrize mehr Tonnage verlangt, als genau dieser Schwanenhalsstempel verkraften kann. Das ist Raten mit Tausenden von Pfund Kraft.
Um mit dem Raten aufzuhören, dürfen Sie nicht zuerst auf die Geometrie des Teils schauen, sondern müssen bei der Physik des Metalls beginnen. Einen Stempel wählen Sie erst aus, nachdem Sie eine Matrize mit der passenden V-Öffnung für den Auftrag bestimmt haben.
Um die Variablen Material, Matrize, Tonnage und Stempel sinnvoll zu ordnen, braucht es eine Sequenz, die die nicht verhandelbaren Faktoren festlegt, bevor Sie überhaupt ein Werkzeug in die Hand nehmen.
Wer diese Auswahlsequenz anschließend mit konkreten Maschinendaten und technischen Unterlagen abgleichen möchte, findet bei ADH Machine Tool eine passende Orientierung: Das CNC-basierte Portfolio deckt unter anderem Biegen, Schneiden und Blechautomatisierung ab; die entsprechenden Materialien stehen im Downloadbereich bereit.
Legen Sie ein Blech aus 0,250 Zoll dickem Baustahl neben eine 0,250 Zoll dicke AR400-Platte. Mit dem Messschieber gemessen sind beide exakt gleich dick. Behandeln Sie sie auf der Abkantpresse jedoch gleich, wird Ihnen AR400 das Werkzeug sprengen.
Die Materialdicke ist nur die eine Hälfte der Last; die Zugfestigkeit ist die andere. Bevor Sie einen Werkzeugkatalog öffnen oder den Bestand in Ihrer Werkstatt prüfen, müssen Sie genau festlegen, welches Material Sie biegen. Baustahl gibt bei etwa 40.000 PSI nach, während AR400 mit über 140.000 PSI Widerstand leistet. Dieser Widerstand bestimmt alles Weitere – von der Matrizenweite bis zur erforderlichen strukturellen Belastbarkeit des Stempels.
Überspringen Sie diese Bewertung, fehlt Ihnen der Blick auf die tatsächlich erforderliche Kraft, um das Metall zu verformen. Wie also übersetzen wir diese reine Kombination aus Dicke und Festigkeit in ein konkretes Werkzeug?
Nehmen Sie diesen 0,250 Zoll dicken Baustahl und multiplizieren Sie die Dicke mit acht. Sie benötigen eine 2-Zoll-V-Matrize. Das ist die 8-fach-Regel in der Praxis – und sie bildet die Grundlage des Freibiegens.
Die Matrize wählen Sie nicht danach aus, was gerade in der Maschine sitzt. Sie berechnen die ideale V-Öffnung, um sicherzustellen, dass sich das Metall biegt, statt zu reißen. Sobald Sie diese 2-Zoll-Öffnung ermittelt haben, können Sie den natürlichen Innenradius prüfen. Beim Freibiegen von Baustahl bildet sich der Innenradius ungefähr bei 16 Prozent der V-Öffnung aus. Eine 2-Zoll-Matrize erzeugt daher von Natur aus einen Innenradius von 0,320 Zoll.
Wenn die Kundenzeichnung für diese Viertelzollplatte einen engen Radius von 0,125 Zoll verlangt, liegt ein mathematischer Konflikt vor. Sie können die Matrize nicht einfach verkleinern, um einen engeren Radius zu erzwingen, ohne die erforderliche Tonnage massiv in die Höhe zu treiben. Damit kommen wir zu der Grenze, an die früher oder später jeder Bediener stößt.
Wenn Sie an diesem Punkt klären müssen, ob Zeichnungsanforderung, Biegeradius, Tonnage und Werkzeugauswahl in Ihrer Anwendung zusammenpassen, kann ein technisches Gespräch sinnvoll sein. ADH Machine Tool bietet CNC-basierte Lösungen für das Biegen und die Blechbearbeitung; für eine konkrete Prüfung Ihres Falls können Sie Kontakt aufnehmen.
Das Biegen von Viertelzollstahl mit einer 2-Zoll-V-Matrize erfordert ungefähr 18 Tonnen Kraft pro Fuß. Ihre Maschine ist möglicherweise für 150 Tonnen ausgelegt, sodass der Auftrag auf den ersten Blick sicher und unkompliziert erscheint; bei regelmäßig höheren Biegeleistungen kann eine CNC-basierte große Abkantpresse von ADH Machine Tool jedoch der passendere nächste Schritt sein, weil sie auf anspruchsvolle Biege- und Automatisierungsaufgaben in der Blechbearbeitung ausgelegt ist.
Sehen Sie jedoch auf die Prägung an der Seite der konkret ausgewählten V-Matrize. Ist diese Matrize nur für maximal 15 Tonnen pro Fuß freigegeben, spielt die Maschinenkapazität keine Rolle. Der Einsatz von Abkantmatrizen mit niedriger Tonnagefreigabe in einem Hochtonnagevorgang führt zum sofortigen Versagen des Werkzeugs.
Dieser Schritt ist Ihr Machbarkeitsfilter. Sie müssen die berechnete Tonnage sowohl mit der Grenze der Abkantpresse als auch mit der Nennbelastbarkeit des einzelnen Werkzeugs abgleichen. Übersteigt die Berechnung die Belastbarkeit des Metalls, endet der Auftrag hier. Liegen die Werte im zulässigen Bereich, ist der nächste sinnvolle Abgleich die passende Maschinentechnik: Eine CNC-basierte Lösung wie eine CNC-Abkantpresse von ADH Machine Tool kann helfen, Biegeaufträge präziser, wiederholbarer und prozesssicherer umzusetzen, bevor Sie schließlich das Werkzeug für die Ausführung auswählen.
Erst jetzt – und wirklich erst jetzt – wählen Sie den Stempel aus. Seine Aufgabe besteht lediglich darin, die Flansche freizuhalten und zum Matrizenwinkel zu passen, ohne das Material zu durchstoßen.
An dieser Stelle zwingt Sie jedoch die Materialart zu einer differenzierten Vorgehensweise. Beim Biegen von Baustahl sollte der Spitzenradius des Stempels etwa der halben Materialdicke entsprechen, damit die Kraft verteilt wird. Bei weichem Aluminium gilt diese Regel nicht: Hier muss der Spitzenradius des Stempels identisch mit dem Innenbiegeradius sein, um Risse in der Kornstruktur zu vermeiden.
Sobald die Spitze korrekt dimensioniert ist, betrachten Sie den Schwenkbereich des Teils. Ein Schwanenhals- oder Spitzprofil wählen Sie ausschließlich, um Kollisionen mit bereits gebogenen Flanschen zu vermeiden, während diese nach oben schwenken. Der Stempel ist lediglich der Überträger der Kraft, die Sie in Schritt 3 berechnet haben. Bevor Sie jedoch das Pedal betätigen, bleibt noch eine letzte physische Realität zu prüfen.
Stellen Sie sich vor, Sie schieben einen 1-Zoll-Flansch über eine 2-Zoll-V-Matrize. In dem Moment, in dem der Stempel abwärts fährt, wird das Blech nicht gebogen. Es rutscht von der Matrizenschulter ab und wird direkt in den V-Kanal gedrückt – das Teil wird zerstört, und die Matrize kann ebenfalls beschädigt werden.
Um eine V-Matrize sicher zu überbrücken, muss die Mindestflanschlänge mindestens 70 Prozent der V-Öffnung betragen. Bei einer 2-Zoll-Matrize benötigen Sie also mindestens 1,4 Zoll flaches Material, das auf den Schultern aufliegt. Ist Ihr Flansch kürzer, können Sie ihn in dieser Matrize nicht biegen.
Außerdem müssen Sie den Matrizenfreiraum prüfen und sicherstellen, dass der Abwärtshub keinen benachbarten Rückflansch gegen die Außenseite des Matrizenblocks quetscht. Besteht das Teil diese Kollisionsprüfung nicht, können Sie nicht einfach mit einer schmaleren Matrize tricksen, denn damit würden Sie Schritt 2 verletzen und die Tonnagegrenzen aus Schritt 3 sprengen. Sie sind an eine mathematische Kette gebunden.
Diese 5-Schritt-Sequenz ist wasserdicht, solange Sie mit sauberem, standardmäßigem Baustahl arbeiten. Sobald jedoch hochfeste Luft- und Raumfahrtlegierungen ins Spiel kommen oder Sie diese Berechnungen auf einer Maschine mit verschlissenem Pressbalken anwenden, beginnt die Mathematik, Sie in die Irre zu führen.
Die 8x-Regel ist eine beruhigende Faustregel für Baustahl, doch hochfeste Legierungen wie Hardox oder AR400 zerreißen diese Sicherheit im Handumdrehen. Wenn Sie von Baustahl mit 40.000 PSI auf ein Material mit einer Streckgrenze von 140.000 PSI wechseln, steigt der innere Widerstand des Metalls auf nahezu das Vierfache. Bleiben Sie dennoch bei einer 8x-V-Öffnung, kann die erforderliche Tonnage, um diese „steife“ Platte in die Matrize zu zwingen, die strukturellen Grenzen des Werkzeugs selbst überschreiten.
Man muss die Druckkammer erweitern, damit sie der Explosion standhält.
Bei hochfesten Werkstoffen verschiebt sich die Faustformel vom 8-fachen auf das 10-fache oder sogar 12-fache. Eine breitere V-Matrize reduziert zwar die erforderliche Presskraft, bringt aber eine erhebliche neue Variable ins Spiel: die Rückfederung. Während Baustahl nach dem Zurückziehen des Stempels vielleicht um 1 oder 2 Grad zurückfedert, kann Edelstahl um 5 Grad aufspringen, und hochfeste Verschleißbleche können sogar bis zu 15 Grad zurückschnappen.
15 Grad Rückfederung lassen sich nicht einfach dadurch ausgleichen, dass man in einer standardmäßigen 88-Grad-Matrize „stärker drückt“. Zur Kompensation müssen Spitzwinkel-Matrizen eingesetzt werden – etwa mit 75 oder sogar 60 Grad –, damit der Stempel das Material weit genug überbiegen kann, sodass es nach dem „Zurückschnappen“ beim gewünschten Winkel von 90 Grad landet.
Wenn Ihre Berechnung diese elastische Rückstellung nicht berücksichtigt, verbringen Sie den Nachmittag damit, gegen ein Teil zu kämpfen, das seine Form einfach nicht halten will.
Stellen Sie sich Ihre Abkantpresse wie eine riesige, extrem steife C-Klemme vor. Wenn Sie 100 Tonnen Kraft auf ein Stück Metall ausüben, wirkt diese Kraft nicht nur auf das Werkstück; sie drückt mit gleicher Intensität auf den Maschinenrahmen zurück. Der Stößel drückt nach unten, das Bett nach oben, und weil beide nur an den Enden durch die Seitenständer abgestützt sind, wölbt sich die Mitte der Maschine nach außen – wie ein gespannter Langbogen.
Gerade bei langen oder schweren Biegeteilen lohnt sich deshalb der Blick auf eine CNC-gestützte Lösung, die Kraftverteilung, Wiederholgenauigkeit und Prozessintegration gemeinsam denkt. Eine Tandem-Abkantpresse von ADH Machine Tool kann hier die naheliegende Brücke sein, wenn einzelne Maschinenlängen oder Presskräfte an ihre praktischen Grenzen stoßen.
Das ist Maschinendurchbiegung – und sie verwandelt Ihre „perfekte“ gerade Biegung in eine Banane.
Selbst wenn Ihr Werkzeug brandneu ist und Ihre Berechnungen makellos sind, wird die Mitte der Biegung „offen“ sein (mehr als 90 Grad), während die Enden nahe den Seitenständern „eng“ bleiben (90 Grad oder weniger). Die Maschine weicht unter der Last buchstäblich zurück. Um das auszugleichen, nutzt man die Bombierung – ein System, das eine Gegenkrümmung in Bett oder Stößel einbringt, um dieses Durchhängen zu kompensieren.
Moderne Maschinen verwenden Hydraulikzylinder oder motorisierte Keile, um die Bettmitte „vorzuspannen“ und nach oben zu drücken, sodass sich das Bett bei voller Presskraft zu einer vollkommen geraden Linie ausrichtet.
Wenn kein automatisches Bombiersystem vorhanden ist, bleibt nur das Unterlegen der Matrize mit Papierstreifen – ein mühsamer Prozess aus Versuch und Irrtum, der zeigt, dass selbst die beste Berechnung der Steifigkeit des Eisens untergeordnet ist.
Am Montag können Sie tausend perfekte Teile fertigen, nichts verändern – und am Dienstag feststellen, dass jedes Teil um zwei Grad außerhalb der Spezifikation liegt.
Stahl ist keine Konstante in Laborqualität, sondern ein in großen Chargen hergestelltes Handelsgut mit „zulässigen“ Fehlertoleranzen. Ein Blech aus 10-Gauge-Stahl darf eine Dickentoleranz von etwa plus/minus 0,008 Zoll aufweisen. Das klingt nach kaum mehr als einer Haaresbreite, doch in der Physik des Freibiegens steigt die erforderliche Tonnage mit dem Quadrat der Materialdicke. Eine Zunahme der Dicke um 10 % kann zu einem Anstieg der benötigten Kraft um 20 % führen – und damit verändern, wie tief der Stempel fahren muss, um denselben Winkel zu erreichen.
Das Walzwerk interessiert sich nicht für Ihre Präzision.
Neben der Dicke kann auch die Zugfestigkeit zwischen verschiedenen Schmelzennummern – also unterschiedlichen Stahlchargen – variieren. Ist die Charge vom Dienstag etwas härter als die vom Montag, setzt das Material der Biegung mehr Widerstand entgegen und federt stärker zurück. Deshalb führen professionelle Betriebe bei jeder neuen Materialpalette, die in die Fertigung kommt, eine „Probebiegung“ durch.
Sie müssen die „reale“ Mathematik des Materials prüfen, bevor Sie der „theoretischen“ Mathematik Ihrer Einrichtung vertrauen.
Die gefährlichste Annahme eines Bedieners ist, dass sich Metall beim zweiten Mal genauso verhält, nur weil es gleich aussieht.
Wenn das Material ein bewegliches Ziel ist, wie bauen Sie dann einen Prozess auf, der tatsächlich wiederholbar ist?
Eine Dickenabweichung von 10 % bei einem Stahlblech ist nicht nur eine Fertigungslaune; sie bedeutet einen Tonnageanstieg von 20 %, der eine vermeintlich „sichere“ Einrichtung in einen Maschinenkiller verwandeln kann. Da die Tonnage mit dem Quadrat der Materialdicke steigt, muss Ihre Berechnung ein lebendes Dokument sein – kein statischer Haftzettel am Bedienpanel. Das „bewegliche Ziel“ der Materialschwankungen beherrschen Sie, indem Sie den Realitätscheck – die Probebiegung – zum letzten Schritt Ihrer Berechnung machen, statt damit verzweifelt ein schlechtes Teil retten zu wollen.
Ihr Einrichtreflex muss beim Messschieber beginnen, nicht am Werkzeugregal. Bevor Sie überhaupt darüber nachdenken, welcher Stempel „richtig“ aussieht, messen Sie die tatsächliche Dicke genau der Metallcharge, die auf der Palette liegt. Misst dieses 10-Gauge-Blech 0,140 Zoll statt der nominalen 0,134 Zoll, berechnen Sie die erforderliche V-Öffnung sofort neu. Bleiben Sie bei der geplanten 1,000-Zoll-Matrize, pressen Sie nun mehr Masse in denselben Raum und treiben die Tonnage in Richtung der Gefahrenzone der zulässigen Matrizenkapazität.
Um diese Schwankungen zu beherrschen, integrieren Sie in jeden neuen Auftrag eine „Kalibrierbiegung“. Sie nehmen ein Reststück genau des Materials, das Sie gleich verarbeiten, verwenden die berechnete V-Matrize und den Stempel und führen eine 90-Grad-Biegung aus. Dabei prüfen Sie nicht, ob die Maschine funktioniert; Sie prüfen, wie diese konkrete Schmelzennummer Stahl auf Ihre Berechnung reagiert. Beträgt die Rückfederung 3 Grad statt 2, „improvisieren“ Sie beim nächsten Hub nicht einfach, sondern passen die Eindringtiefe oder den Stempelwinkel in der Steuerung an, um die spezifische Streckgrenze des Materials zu berücksichtigen.
Der Reflex ist einfach: Das Material bestimmt die Matrize, die Matrize bestimmt die Tonnage, und die Probebiegung validiert die Physik. Wenn Sie mit der Serienfertigung beginnen, ist das „bewegliche Ziel“ der Materialeigenschaften durch einen Datenpunkt fixiert, den Sie selbst erzeugt haben.
Wenn das Material die Nutzlast und die Matrize die Druckkammer ist: Wie stellen Sie sicher, dass am Ende nicht die gesamte Maschine zum Opfer der Explosion wird?
Betrachten Sie Stempel und Matrizen nicht länger als austauschbares Zubehör wie Bohrer oder Sägeblätter. Bei einer Abkantpresse bilden Maschine, Werkzeug und Werkstück ein einziges, geschlossenes strukturelles System, in dem das schwächste Glied den Versagenspunkt bestimmt. Wenn Sie ein Z-Biegewerkzeug lediglich als „schnellere Methode“ ansehen, um zwei Biegungen herzustellen, ignorieren Sie, dass die Maschine nun die doppelte oder dreifache Tonnage auf eine deutlich kleinere Fläche aufbringen muss.
Betrachten Sie die Falle der Z-Biegung: Ein Anfänger sieht ein spezielles Versatzwerkzeug und hält es für eine Abkürzung zu mehr Produktivität. Doch die Rechnung bei einer Z-Biegung ist unerbittlich: Im Grunde führen Sie zwei Luftbiegungen gleichzeitig aus, wodurch der erforderliche Pressdruck weit über das hinaus schnellt, was ein Standardaufbau mit V-Matrize verlangen würde. Wenn Ihre Maschine für 100 Tonnen ausgelegt ist und Ihr Z-Werkzeug 95 Tonnen benötigt, arbeiten Sie am äußersten Rand der strukturellen Integrität des Systems. Ein einziges etwas dickeres Stahlteil in dieser Charge treibt das System auf 110 Tonnen – und die Maschine gibt nach, das Werkzeug reißt oder der Pressbalken biegt sich durch.
Genau deshalb umfasst „richtiges Berechnen“ auch einen Schritt zur Validierung der Maschine. Sie müssen die Grenze der Tonnage pro Fuß für Ihr Maschinenbett ebenso kennen wie die spezifische Belastungsgrenze Ihres Stempelhalters. Ein Stempel kann für 50 Tonnen pro Fuß ausgelegt sein; wenn Sie diese gesamte Kraft jedoch auf ein 2 Zoll breites Teil konzentrieren, belasten Sie das Werkzeug faktisch punktuell. Dann biegen Sie kein Metall mehr – Sie versuchen, einen Keil durch Ihre eigene Ausrüstung zu treiben.
Erfolg in diesem Handwerk bedeutet nicht, möglichst viele Werkzeuge zu besitzen. Entscheidend ist, genau zu wissen, wann Ihre Berechnung zu einer bestimmten Kombination aus Maschine, Werkzeug und Material „nein“ sagt. Sobald Sie nicht mehr nach einem Werkzeug suchen, das „passt“, sondern nach einem System, das „im Gleichgewicht“ ist, entwickeln Sie sich vom Teilefertiger zum Prozessingenieur.
Das Metall interessiert sich nicht für Ihre Fristen oder Ihre Intuition; es gehorcht nur dem Druck, den Sie aufbringen.
