Schwenkbiegemaschinen warten: Genauigkeit und Lebensdauer sichern
Die ersten Blechteile eines Wiederholauftrags bestehen die Prüfung. Nach der Hälfte des Produktionslaufs nimmt der Bediener eine weitere Winkelkorrektur vor,…
Betreten Sie eine beliebige Fertigungshalle, in der eine 5-Meter-Abkantpresse 12-Millimeter-Blech verarbeitet, und sehen Sie sich den Durchlass der Maschine an. Wenn Sie eine Reihe unterlegter Matrizen oder eine nachträglich auf das Bett geschraubte zusätzliche „Bombier“-Vorrichtung sehen, betrachten Sie ein Beschaffungsversagen. Der Käufer hat wahrscheinlich Tonnage und Länge gekauft und geglaubt, eine Maschine zu kaufen; tatsächlich hat er jedoch eine sehr teure Feder erworben.
Eine 5-Fuß-Maschine weist unter gleicher Last ungefähr viermal weniger Stößel- und Bettverformung auf als eine 10-Fuß-Maschine. Das ist kein linearer Verlauf; es handelt sich um ein Problem nach dem Quadratgesetz, bei dem jeder zusätzliche Fuß Spannweite die strukturelle Belastung der Seitenständer und des Durchlasses verstärkt. Der Unterschied zwischen einer 3-Meter-Maschine und einer 5-Meter-Maschine besteht nicht nur aus zwei Metern zusätzlichem Tisch; er ist eine Artgrenze – eine grundlegende Veränderung darin, wie der Rahmen die Physik des Biegevorgangs übersteht – und nicht einfach ein Größensprung. Wenn Sie zu einer Spannweite von 5 Metern (16,4 Fuß) wechseln, ist die Maschine nicht länger eine „hochskalierte“ Version des 2-Meter-Arbeitspferds in Ihrer Werkstatt. Sie ist eine andere Art von Ausrüstung.
Die Mathematik der Durchbiegung schreibt vor, dass mit zunehmender Spannweite der Widerstand gegen das „Aufgähnen“ – die Tendenz des Rahmens, sich wie ein hungriger Mund zu öffnen – durch Masse oder eine ausgefeilte Kompensation gelöst werden muss. Ein Hersteller, der seine 3-Meter-Konstruktion einfach auf 5 Meter verlängert, hofft, dass Sie das Durchhängen des Balkens in der Mitte erst nach Ablauf der Garantie bemerken. Er verkauft Ihnen eine Maschine, die strukturell nicht in der Lage ist, über ihre gesamte Länge einen konstanten Abstand zwischen Stempel und Matrize einzuhalten.
Bei fünf Metern kaufen Sie nicht nur einen längeren Balken; Sie kaufen einen 16-Fuß-Strukturhebel, der jedes Mal, wenn das Fußpedal betätigt wird, aktiv versucht, seinen eigenen Durchlass herauszureißen. Wenn der Rahmen nicht für diese spezifische Hebelwirkung neu konstruiert wurde, wie können Sie dann erwarten, dass der Biegewinkel in der Mitte mit den Enden übereinstimmt?
Die meisten Käufer sehen auf einem Datenblatt „320 Tonnen“ und „5000 mm“ und nehmen an, dass diese beiden Zahlen zusammen genutzt werden können. Das können sie nicht – zumindest nicht ohne Folgen. Die 8×-Regel für die V-Matrize in Bezug auf die Materialstärke besagt, dass zum Biegen von 12-mm-Blech eine Matrizenöffnung von ungefähr 100 mm erforderlich ist. Wenn das interne Kompensationssystem dieser Maschine für Dünnblecharbeiten ausgelegt ist, der Rahmen aber mit Spezifikationen für hohe Tonnagen verkauft wird, verzieht sich die Maschine physisch, bevor das Teil den erforderlichen Winkel erreicht.
An dieser Stelle wird die „angegebene Kapazität“ zur Belastung. Ein Hersteller kann eine hohe Tonnage angeben, um den Zuschlag zu gewinnen; wenn er jedoch den Werkzeugraum – also den physischen Platz und die Kraftverteilung, die für Ihre konkreten Teile erforderlich sind – nicht berücksichtigt hat, ist diese Tonnage ein leeres Versprechen. Am Ende haben Sie eine Maschine, die zwar die Kraft besitzt, das Metall zu biegen, der jedoch die Steifigkeit fehlt, um das Teil gerade zu halten. Das Ergebnis sind „kanuförmige“ Teile, die manuelle Nacharbeit oder teures Unterlegen erfordern.
Schützt ein Sicherheitszuschlag von 20 % auf die berechnete Biegekraft die Maschine tatsächlich, oder gibt er einem schwachen Rahmen lediglich mehr Spielraum zum Verformen, bevor er schließlich bricht?
Der Hersteller, der den Zuschlag erhält, tut dies in der Regel, weil er die meisten Anforderungen zum niedrigsten Preis erfüllt. Seine Checkliste umfasst die üblichen Eckpfeiler: Presskraft, Länge, CNC-Steuerung und Preis pro Tonne. Diese Kennzahl „Tonnage pro Dollar“ ist die gefährlichste Art, Investitionsgüter zu kaufen, weil sie den Hersteller belohnt, der bei der „strukturellen DNA“ Abstriche macht – bei der inneren Verrippung, der Stahlgüte der Seitenrahmen und den proprietären Algorithmen, die die Bombierung steuern.
Ein Kauf nach reinen Zahlen ignoriert die Realität von Maschinenlebenszyklen. Eine günstige 5-Meter-Maschine besteht möglicherweise die Werksabnahme, wenn sie brandneu ist und das Öl sauber ist. Doch nach 5.000 Zyklen mit schweren Blechen beginnt sich der Rahmen zu „setzen“. Wenn der Hersteller minderwertiges Blech verwendet oder die Schweißkonstruktionen nicht spannungsarm geglüht hat, driftet die Genauigkeit der Maschine dauerhaft ab. Am Ende steht ein 50-Tonnen-Briefbeschwerer, der keine Toleranz mehr halten kann, weil sein eigentliches Gerüst beeinträchtigt wurde.
Wenn standardisierte Einkaufschecklisten und Sicherheitsmargen keine langfristige Genauigkeit garantieren können, auf welche konkreten konstruktiven Merkmale sollten Sie stattdessen achten?
Als weiterführende Orientierung für den technischen Vergleich kann die Produktübersicht von ADH Machine Tool hilfreich sein, da sie CNC-basierte Lösungen für Biegen, Schneiden, Nuten, Scheren und Blechautomation bündelt: Produktunterlagen herunterladen.
Hydraulische Bombiersysteme stützen sich auf eine Reihe von Zylindern, die im Unterbett eingebettet sind, um der Kraft des Stößels „entgegenzudrücken“. In einer 5-Meter-Maschine sind diese Zylinder häufig über die Spannweite verteilt, stehen jedoch vor einem grundlegenden physikalischen Problem: Sie erzeugen eine Reihe lokaler Druckpunkte statt einer durchgehenden, gleichmäßigen Kurve. Wenn Sie eine lange 10-mm-Platte biegen, kann ein hydraulisches System zwar die Mitte korrigieren, schafft es jedoch oft nicht, die Übergänge zwischen den Zylindern zu beherrschen. Das Ergebnis ist ein „welliger“ Flansch, den auch manuelles Unterlegen nicht beheben kann.
Die mechanische Bombierung nutzt eine Reihe präzisionsgeschliffener, gleitender Keile, die über die gesamte Länge des Betts verlaufen. Wenn die CNC diese Keile bewegt, erzeugen sie eine echte parabolische Kurve, die die natürliche Durchbiegung des Stößels widerspiegelt. Für eine Spannweite von 5 Metern ist dies die überlegene Lösung, weil die Kurve durch die Geometrie der Keile physisch fixiert ist – nicht durch schwankenden Hydraulikdruck, der von Öltemperatur oder Dichtungsverschleiß beeinflusst werden kann. Ein mechanisches System liefert eine „steife“ Korrektur, die vom ersten Teil am Morgen bis zum letzten Teil der Schicht konstant bleibt. Wer diese Anforderungen in einer konkreten Maschinenlösung bewerten möchte, findet bei ADH Machine Tool eine passende CNC-Abkantpressenlösung, deren CNC-basierter Ansatz und konstruktive Auslegung auf präzises, wiederholbares Biegen ausgelegt sind.
Proprietäre technische Tiefe zeigt sich im Bombieralgorithmus. Wenn die Steuerung eines Herstellers nur nach „Materialdicke“ und „Länge“ fragt, verwendet sie eine generische Nachschlagetabelle. Ein ausgereiftes System berechnet die „elastische Rückfederung“ des Rahmens auf Basis der spezifischen Stahlgüte, die in den Seitengehäusen verwendet wird, sowie des exakten Abstands zwischen den Seitenrahmen. Ohne diese datengestützte Berechnung ist das Bombiersystem lediglich eine hochentwickelte Schätzmaschine.
Wenn das Bombiersystem die horizontale Kurve beherrscht, was geschieht dann mit der vertikalen Stabilität der Seitenrahmen der Maschine, wenn die Presskraft ihren Spitzenwert erreicht?
Jeder Millimeter Ausladung – der „C“-förmige Ausschnitt in den Seitenrahmen, der tiefe Flansche ermöglicht – wirkt wie ein Drehmomentarm. Bei einer 5-Meter-Maschine ist die Versuchung für Hersteller groß, eine tiefe Ausladung anzubieten, um Käufer anzuziehen. Die Physik einer tiefen Ausladung verstärkt jedoch den „Aufklapp“-Effekt erheblich, bei dem sich der obere und der untere Teil des „C“ unter Last voneinander wegbewegen. Eine Maschine mit 500 mm Ausladung benötigt im Seitengehäuse exponentiell mehr Stahl als eine Maschine mit 300 mm Ausladung, um dieselbe Durchbiegungsgrenze einzuhalten.
Ein gängiger „Trick“ in der Branche besteht darin, dickere Seitenplatten zu verwenden, um eine schwache Rahmenkonstruktion auszugleichen. Dicke allein ist eine bequeme Lösung; echte Steifigkeit entsteht durch die Geometrie der Verstärkung. Achten Sie auf eine „Box-Frame“-Konstruktion oder auf schwere Verstärkungsplatten, die um den Halsbereich herum verschweißt sind und weit nach hinten in das Hauptgehäuse hineinreichen. Wenn der Seitenrahmen wie eine einfache, flache Stahlplatte mit ausgeschnittenem Loch aussieht, wird er sich wie eine Stimmgabel durchbiegen, sobald Sie 80 % der Nennpresskraft erreichen.
Bei Steifigkeit geht es nicht nur darum, Bruch zu verhindern; es geht darum, die Parallelität der Achsen Y1 und Y2 aufrechtzuerhalten. Wenn der Rahmen ungleichmäßig „aufklafft“, weil die Last leicht außermittig liegt, werden die Encoder gegensteuern, was zu vorzeitigem Verschleiß an Führungen und Zylindern führt. Eine gut konstruierte 5-Meter-Maschine ist so ausgelegt, dass der Rahmen innerhalb seiner elastischen Grenze bleibt, das heißt, er kehrt jedes Mal exakt in seine ursprüngliche Form zurück, wenn der Druck abgebaut wird.
Selbst ein perfekt geformter Rahmen ist nutzlos, wenn das Metall selbst nicht „gezähmt“ wurde, bevor es die Montagehalle erreicht – wie wissen Sie also, ob der Stahl stabil ist?
Das Schweißen eines 5-Meter-Abkantpressenrahmens bringt enorme Mengen an Wärmeenergie in den Stahl ein und erzeugt interne, „eingeschlossene“ Spannungen. Wenn ein Hersteller einen Rahmen direkt von der Schweißbucht zur Fräsmaschine bringt, um die Zylinderbohrungen und Führungsflächen zu bearbeiten, bleiben diese Spannungen im Metall eingeschlossen. Im ersten Betriebsjahr, während die Maschine Tausende von Biegungen durchläuft und Temperaturschwankungen in der Werkstatt ausgesetzt ist, wird sich der Stahl „entspannen“, wodurch sich der Rahmen um Bruchteile eines Millimeters verzieht – genug, um Ihre Präzision zu zerstören.
Der einzige Schutz gegen diese „strukturelle Drift“ ist ein konsequenter thermischer Spannungsarmglühprozess. Der gesamte 5-Meter-Rahmen muss in einen speziellen Ofen gebracht, auf etwa 600 Grad Celsius erhitzt, dort stundenlang gehalten und anschließend langsam abgekühlt werden. Dadurch kann sich die Kornstruktur des Stahls neu ausrichten, wodurch die Schweißspannungen „neutralisiert“ werden. Es ist ein teurer, zeitaufwendiger logistischer Albtraum, den viele „Budget“-Hersteller überspringen oder durch „vibratorisches“ Spannungsarmmachen ersetzen, das bei massiven Schweißkonstruktionen deutlich weniger wirksam ist.
Einen nicht spannungsarmgeglühten Rahmen erkennt man oft an den Bearbeitungsspuren auf den Führungsschienen nach sechs Monaten Nutzung. Wenn das Verschleißbild auf einer Seite stärker ist oder „schimmernde“ Stellen zeigt, bewegt sich der Rahmen. Eine Maschine, die nicht geglüht wurde, ist eine tickende Zeitbombe der Ungenauigkeit; sie mag einen Werkstest bestehen, wenn sie frisch von der Fräsmaschine kommt, aber sie wird einen Nullpunkt langfristig niemals halten.

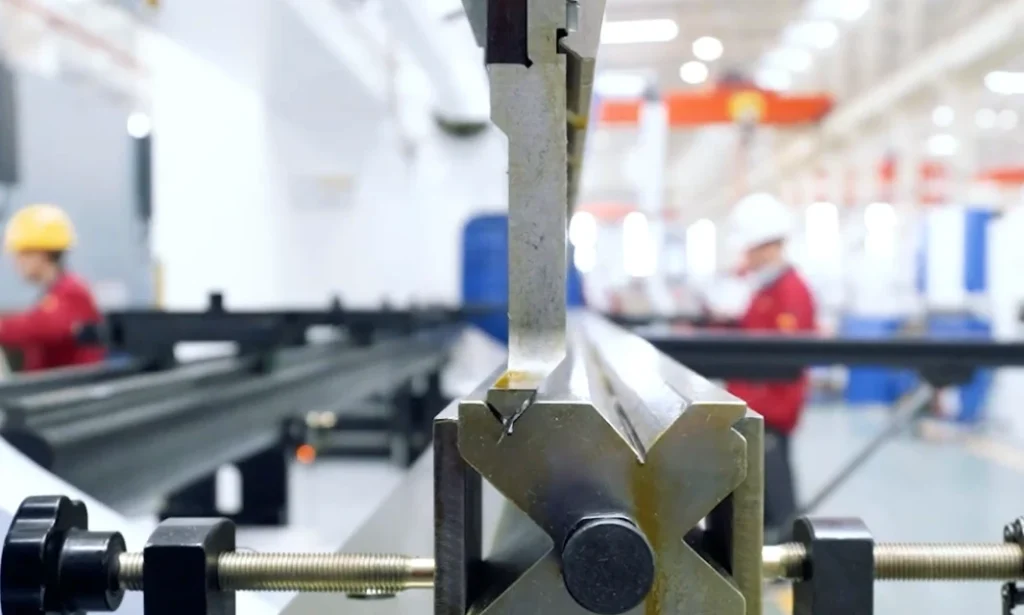

Erstreckt sich das Engagement des Herstellers für strukturelle Integrität auch auf den tatsächlichen Aufprallpunkt, an dem das Werkzeug auf das Blech trifft?
Eine 5-Fuß-Maschine weist unter derselben Last eine etwa viermal geringere Stößel- und Bett-Durchbiegung auf als eine 10-Fuß-Maschine. Wenn Sie das auf eine Spannweite von 5 Metern (16,4 Fuß) hochskalieren, kaufen Sie nicht einfach eine „längere“ Version einer Standardmaschine; Sie betreten einen Bereich, in dem die Physik des längenbedingten Fehlerwachstums jede Variable dominiert. Die meisten Käufer sehen in einem Werkzeugkatalog Präzisionsangaben im Bereich von 0,0004 Zoll und nehmen an, dass diese Genauigkeit über die gesamte Länge des Betts erhalten bleibt. Das ist falsch, weil sie die kumulative Toleranzkette der Werkzeughalter, des Spannsystems und der Werkzeuge selbst über 5.000 Millimeter vibrierenden Stahl hinweg nicht berücksichtigen.
Bei dieser Länge ist die „Rule of 8“ – die Faustregel, eine V-Matrizenöffnung zu wählen, die dem Achtfachen der Materialdicke entspricht – keine sichere Empfehlung mehr, sondern ein Risiko. Bei einer 2-Meter-Maschine ist eine leichte Abweichung der Materialdicke oder der Werkzeugzentrierung ein kleines Ärgernis. Auf einem 5-Meter-Bett wird dieselbe Abweichung durch die Länge des Werkstücks verstärkt und erzeugt einen „Hebeleffekt“, der ein Teil aus der Toleranz verdrehen kann, noch bevor der Stößel den unteren Totpunkt erreicht. Wenn der Werkzeughalter nicht mit Mikroverstellpunkten alle 500 mm konstruiert ist, um die unvermeidlichen Fertigungsabweichungen des Rahmens auszugleichen, werden Sie Ihre erste Produktionswoche damit verbringen, das Bett wie ein Hobbyanwender mit Papier zu unterlegen.
Präzision am Auftreffpunkt erfordert mehr als nur hochwertigen Stahl; sie erfordert einen Hersteller, der die Werkzeugschnittstelle als Erweiterung der strukturellen DNA des Rahmens behandelt. Wenn nicht besprochen wird, wie das Spannsystem unter 300 Tonnen lokalem Druck 100 % Parallelität aufrechterhält, wird Ihnen eine Maschine verkauft, die schon am ersten Tag eine 200-Zoll-„Bananen“-Kurve produziert.
Wie wirkt sich die Wahl zwischen einem einzelnen massiven Werkzeug und einem Dutzend kleinerer Werkzeuge auf dieses fragile Gleichgewicht aus?
Die Denkweise „eine Matrize deckt alles ab“ ist der schnellste Weg, einen 5-Meter-Produktionsplan zu ruinieren. Theoretisch klingt eine monolithische 5-Meter-Matrize wie der ultimative Weg zu Konsistenz, doch in der Praxis sind diese Blöcke logistische Albträume, die Hallenkräne und drei Bediener erfordern, nur um eine Einrichtung zu wechseln. Deshalb gehen die meisten Betriebe mit hoher Tonnage zu segmentierten Werkzeugen über – standardisierte 500-mm- oder 835-mm-Segmente, die leicht zu handhaben sind. Die Lücke zwischen diesen Segmenten ist jedoch genau der Bereich, in dem Präzision verloren geht, wenn das Spannsystem der Maschine minderwertig ist.
Unter 250 Tonnen Druck neigen segmentierte Werkzeuge dazu, zu „schwimmen“ oder zu „kriechen“, wenn die hydraulische oder mechanische Spannung nicht über die gesamte 5-Meter-Länge vollkommen gleichmäßigen Druck ausübt. Selbst ein Spalt von 0,05 mm zwischen Segmenten kann auf einem polierten oder tragenden Bauteil eine „Zeugenlinie“ erzeugen, was bestenfalls ein optischer Mangel und schlimmstenfalls eine strukturelle Schwachstelle ist. Billighersteller verbergen diese Realität oft, indem sie eine Tonnage-Überdimensionierung von 20–30 % empfehlen und behaupten, „zusätzliche Leistung“ löse das Problem. Das tut sie nicht; zusätzliche Tonnage presst ein schlecht sitzendes Werkzeug lediglich stärker in das Material, beschleunigt den Werkzeugverschleiß und kann die Matrize reißen lassen, ohne den zugrunde liegenden Ausrichtungsfehler jemals zu beheben.
Die reale Produktion verlangt eine Einrichtung, die Mehrstationen-Werkzeuge handhaben kann – bei der sich etwa an einem Ende eine schwere V-Matrize für eine tiefe Biegung und am anderen Ende ein kleinerer Schwanenhalsstempel für einen Rückflansch befindet. Wenn der Hersteller die Maschine nicht für die asymmetrische Belastung dieser mehreren Stationen ausgelegt hat, wird der Stößel kippen, und die Y1/Y2-Encoder geraten in eine Fehlerschleife.
Wann werden diese Komplexitäten so groß, dass der einteilige Monoblockrahmen nicht mehr das richtige Werkzeug für die Aufgabe ist?
Ein 5-Meter-Monoblock ist ein spezialisiertes Arbeitstier, das für den einen Zweck ausgelegt ist, lange, durchgehende Teile wie Strukturprofile oder Lichtmasten mit einem einzigen Hub zu biegen. Er bietet ein steifes, durchgehendes Bett, das ein Maß an Integrität liefert, das zwei getrennte Maschinen schlicht nicht erreichen können. Wenn Ihr Anbieter jedoch einen Monoblock forciert, ohne nach Ihrer Stellfläche, Ihrem Teilespektrum oder Ihrer Zukunftssicherheit zu fragen, versucht er wahrscheinlich nur, den margenstärksten Artikel aus seinem Bestand zu verkaufen. Der Drehpunkt zwischen einem Monoblock und einem Tandemsystem – zwei synchronisierten Maschinen, die zusammenarbeiten – betrifft nicht nur die Länge; er betrifft die betriebliche Logik.
Tandemmaschinen sind die bessere Wahl, wenn 60 % Ihrer Arbeit 2,5 Meter oder kürzer sind, Sie sie aber gelegentlich für diesen 5-Meter-Ausreißer koppeln müssen. Diese Konfiguration bietet Ihnen zwei unabhängige Profitcenter, die gleichzeitig unterschiedliche Aufträge ausführen können, und reduziert so die „Totzeit“, in der ein massiver 5-Meter-Stößel für einen kleinen Winkel verfährt. Genau hier lohnt sich ein Blick auf eine CNC-gestützte Tandem-Abkantpresse von ADH Machine Tool, weil sie als Biegelösung in ein breiteres Spektrum moderner Blechbearbeitung und Automatisierung eingebettet ist. Der Kompromiss liegt jedoch in der Komplexität der Synchronisation: Wenn die beiden Maschinen in ihrer „elastischen Rückfederung“ und hydraulischen Reaktion nicht perfekt aufeinander abgestimmt sind, bleibt der Mittelpunkt, an dem die beiden Betten zusammentreffen, stets eine Ungenauigkeitszone.
Die Entscheidung läuft letztlich auf die „Mittellast“-Realität Ihrer Teile hinaus. Wenn Ihr Hauptprodukt eine 5 Meter lange schwere Platte ist, die die maximale Tonnage in der Mitte des Betts erfordert, ist ein Monoblock unverzichtbar, denn der schwächste Punkt einer Tandemlösung liegt genau dort, wo Sie die größte Stärke benötigen. Genau hier lohnt sich der Blick auf eine CNC-basierte großformatige Abkantpresse von ADH Machine Tool, wenn lange, schwere Teile mit hoher Wiederholgenauigkeit gebogen werden müssen. Doch diesen 50-Tonnen-Monoblock durch Ihre Tür und auf ein stabiles Fundament zu bekommen, ist eine ganz andere Herausforderung.
Ich habe einmal beobachtet, wie eine 600.000-Dollar-Langbett-Abkantpresse bei einem Test mit hoher Tonnage ihre eigenen Ankerbolzen aus dem Beton riss, weil die vom OEM bereitgestellten „Bauzeichnungen“ lediglich hochskalierte 2-Meter-Spezifikationen waren, die Reaktionskräfte ignorierten. Wenn Sie auf eine 5-Meter-Maschine umsteigen, kaufen Sie nicht nur ein Werkzeug; Sie installieren eine tektonische Kraft. Wenn der Hersteller Ihnen eine generische „Fundamentzeichnung“ übergibt und Ihnen sagt, Sie sollten dies mit einem lokalen Auftragnehmer regeln, lagert er das strukturelle Risiko der Maschine faktisch auf Ihren Hallenboden aus. Bei dieser Länge konzentriert sich das Gewicht der Maschine häufig auf zwei massive Seitenrahmen, wodurch lokale Drücke entstehen, die zu Bodensetzungen führen können.
Wenn sich der Boden unter Ihrer Halle auf einer Seite auch nur um zwei Millimeter setzt, wird sich dieser 5-Meter-Rahmen verdrehen. Diese Verdrehung ist nicht nur ein Installationsärgernis; sie bedeutet einen dauerhaften Genauigkeitsverlust, den keine noch so umfangreiche softwarebasierte Bombierung vollständig korrigieren kann, weil die mechanische Ausrichtung der Y1/Y2-Achsen an der Basis beeinträchtigt wurde. Ein erfahrener Hersteller liefert mehr als eine Zeichnung; er stellt eine umfassende Traglastkarte bereit, die die „dynamische“ Last während einer Biegung mit voller Tonnage berücksichtigt. Er sollte ein Bodengutachten verlangen, noch bevor die Maschine das Werk verlässt, um sicherzustellen, dass die Betongrube sowohl das statische Gewicht von 50 Tonnen als auch die Reaktionskraft von 300 Tonnen aufnehmen kann, die in den Boden zurückwirkt.
Dieses Maß an Prüfung unterscheidet eine Maschine, die über ein Jahrzehnt Toleranzen von 0,01 mm hält, von einer, die eine „Geister“-Ungenauigkeit entwickelt, die niemand erklären kann. Wenn der Verkäufer Ihnen leichthin sagt, dass „Bodenmontage mit Spreizankern ausreicht“, ignoriert er die Physik der Durchbiegung bei Langbettmaschinen. Die Maschine wird sich irgendwann durch Vibrationen aus der Nivellierung bringen, oder schlimmer noch: Der Boden wird den Rahmen in eine dauerhafte „Bananen“-Form zwingen.
Sobald das Fundament ausgehärtet ist und das Setzungsrisiko gemindert wurde, ist die nächste Hürde die physische Ankunft einer Maschine, die die Abmessungen nahezu jedes Standard-Transportcontainers überschreitet.
Eine 5-Meter-Monoblock-Abkantpresse ist eine „Out-of-Gauge“-Ladung, die mehr erfordert als nur einen großen Lkw; sie verlangt ein logistisches Ballett aus Genehmigungen für Überbreite, Begleitfahrzeugen und Spezialaufliegern. Wenn ein Hersteller Ihnen „EXW“ (Ex Works/ab Werk) anbietet, sagt er im Grunde, dass in dem Moment, in dem die Maschine fertiggestellt ist, das Risiko, dass sie fallen gelassen, verzogen oder an einer Bundesstaatsgrenze festgehalten wird, vollständig bei Ihnen liegt. Ich habe erlebt, wie 50-Tonnen-Maschinen in einer Anlage ankamen und der Schwerlastmonteur zu spät feststellte, dass die Kranpunkte unzugänglich waren oder, schlimmer noch, dass der Schwerpunkt der Maschine so versetzt war, dass ein Standardhub unmöglich wurde.
Der Rigging-Plan muss Teil des Engineering-Pakets sein. Ein Hersteller, der die „Logistik der Größe“ versteht, hat integrierte Hebeösen in die schwersten Teile des Rahmens eingeplant und stellt damit sicher, dass die Maschine niemals am Stößel oder an der Hinteranschlagbaugruppe angehoben wird. Er sollte ein „Rigging-Handbuch“ bereitstellen, das die exakte Tragfähigkeit der erforderlichen Krane sowie die benötigten Längen der Traversen angibt, damit die Ketten beim Absetzen nicht die Hydraulikleitungen quetschen.
Wenn ein Hersteller Versand und Rigging als schlüsselfertige Leistung übernimmt, hat er einen Anreiz, eine robustere Maschine zu bauen. Wenn er den Kran bezahlen muss, falls die Maschine nicht ausgerichtet ankommt, wird er sicherstellen, dass der Rahmen für die Vibrationen einer 1.000-Meilen-Reise versteift ist. Eine billige Maschine wird oft mit minimaler Aussteifung versandt, und bis sie Ihre Halle erreicht, ist der interne Spannungsabbau des Stahls durch die ständigen Erschütterungen eines schlecht gedämpften Trailers wieder „rückgängig gemacht“ worden.
Doch selbst wenn die Maschine ohne einen Kratzer auf ihr Fundament gesetzt wird, beginnt die eigentliche Prüfung mit dem ersten Stück Ausschussmetall.
Bei einer 2-Meter-Maschine können Sie die Genauigkeit mit drei Probebiegungen prüfen – eine an jedem Ende und eine in der Mitte – und das in etwa dreißig Minuten. Bei einer 5-Meter-Maschine kann derselbe Prüfprozess eine ganze Schicht dauern, weil der „Kanu“-Effekt – bei dem die Mitte der Biegung tiefer oder flacher ist als die Enden – exponentiell schwieriger zu diagnostizieren ist. Sie haben es mit Werkzeugtoleranzen von 0,0004 Zoll zu tun, die über eine Spannweite gedehnt werden, die von Natur aus dazu neigt, sich wie eine Stimmgabel zu biegen.
Eine ordnungsgemäße Inbetriebnahme erfordert einen „Stufenlast“-Test, bei dem die Maschine mit 25 %, 50 % und 100 % ihrer Nennpresskraft gefahren wird, um zu sehen, wie das Bombiersystem auf realen Widerstand reagiert. Wenn der Techniker des Herstellers lediglich einen 10-Gauge-Streifen biegt und dies als „gut“ bezeichnet, verschleiert er die Unfähigkeit der Maschine, schwere Bleche zu verarbeiten. Eine 5-Meter-Maschine muss auf Ihre spezifischen Materialtypen „eingestellt“ werden; die hydraulische Reaktion bei 20-mm-Baustahl unterscheidet sich grundlegend von der Reaktion bei 3-mm-Aluminium.
Der Inbetriebnahmetechniker muss außerdem die „thermische Stabilisierung“ der Maschine überprüfen. Wenn sich das Hydrauliköl in der ersten Produktionsstunde erwärmt, dehnt sich der Rahmen aus und die Viskosität verändert sich, wodurch sich die Position des unteren Totpunkts um mehrere Mikrometer verschieben kann. Ein Hersteller der oberen Klasse integriert dies in den Inbetriebnahmeprozess und kalibriert die Sensoren erst, nachdem die Maschine ihre Betriebstemperatur erreicht hat. Wird dieser Schritt übersprungen, sind Ihre Teile am Morgen perfekt, am Nachmittag jedoch außerhalb der Toleranz.
Wenn der Techniker Ihnen schließlich die Schlüssel übergibt, ist die Maschine so präzise, wie sie jemals sein wird; diese Präzision ist jedoch nur eine Momentaufnahme, sofern der Hersteller keinen Plan für die nächsten fünf Jahre Verschleiß hat.
Wenn Sie diese Genauigkeit nicht nur bei der Abnahme, sondern über den gesamten Einsatzzyklus absichern möchten, ist ein frühes Anwendungsgespräch sinnvoll: ADH Machine Tool deckt CNC-basierte Lösungen für Biegen, Schneiden und Blechautomatisierung ab und kann dabei helfen, Materialmix, Großformat-Anforderungen und Automatisierungsschritte vor der Lieferantenauswahl einzuordnen. Für eine projektspezifische Klärung können Sie Kontakt aufnehmen.
Ein Synchronisationsfehler von 0,15 mm ist bei einer standardmäßigen 2-Meter-Maschine eine kleine Kalibrierkorrektur; bei einer Spannweite von 5 Metern ist er eine strukturelle Krise, die den gesamten Rahmen verwinden kann. Wenn die Achsen Y1 und Y2 – die beiden unabhängigen Hydraulikzylinder, die den Stößel antreiben – aus der Synchronisation geraten, gibt die CNC-Steuerung typischerweise einen „kritischen Schleppfehler“ aus und sperrt die Maschine. Sie rufen den lokalen Hydraulikspezialisten an, der Ihre Gabelstapler und 60-Tonnen-Eisenarbeiter wartet, und er erscheint mit einem Standard-Manometer und einer Rohrzange.
Er ist sofort überfordert.
Das Problem bei Maschinen mit großer Spannweite ist in der Regel keine mechanische Blockade, sondern ein Fehler im Proportional-Integral-Derivative(PID)-Regelkreis, dem mathematischen Algorithmus, der den Ölfluss steuert, damit sich beide Enden des 5-Meter-Stößels vollkommen synchron bewegen. Ein lokaler Generalist hat keinen Zugriff auf die proprietären Software-Grenzwerte des Herstellers oder die spezifischen Verstärkungseinstellungen dieser Proportionalventile. Er kann das Öl wechseln und eine Verschraubung nachziehen, aber er kann der Maschine nicht „neu beibringen“, wie sie die leichte interne Leckage ausgleicht, die sich in einem großvolumigen Zylinder über fünf Jahre hinweg natürlicherweise entwickelt.
Sie brauchen nicht einfach nur einen Mechaniker; Sie brauchen genau den Außendienstingenieur, der das Zusammenspiel zwischen den Linearencodern und den Reaktionszeiten der Hydraulikventile für genau diese Seriennummer versteht. Wenn der Hersteller sich auf ein „Händlernetzwerk von Drittanbietern“ mit nur allgemeiner Schulung verlässt, wird Ihre 5-Meter-Abkantpresse irgendwann zu einem sehr großen, sehr unbeweglichen Denkmal schlechter Planung. Die Maschine ist zu komplex, als dass ein Generalist sie vor Ort spontan „durchschauen“ könnte.
Verfügt der Hersteller über ein eigenes, direkt im Werk angestelltes Team, das für Maschinen ab 5 Metern anreist, oder wird er Ihre Investition von 500.000 US-Dollar an jemanden auslagern, der letzte Woche noch einen undichten Müllkompaktor repariert hat?
Ich habe einmal ein Werk auditiert, in dem eine 5-Meter-Abkantpresse neun Wochen lang stillstand, weil eine einzige U-Cup-Dichtung am Hauptzylinder ausgefallen war. Der Eigentümer nahm an, eine Dichtung sei eben eine Dichtung, doch bei einer 300-Tonnen-Maschine mit einem 5.000-mm-Bett ist die Zylinderbohrung häufig eine nicht standardmäßige metrische Größe, die speziell dafür ausgelegt ist, die exzentrischen Lasten beim Biegen langer Werkstücke aufzunehmen. Diese Teile finden Sie nicht bei einem lokalen Industriebedarfshändler, und „Overnight-Versand“ aus einem Werk in Europa oder Asien ist eine Fantasie, wenn das Teil 40 Kilogramm wiegt und durch den Zoll muss.
Das „Ersatzteil“-Versprechen eines Herstellers ist bedeutungslos, wenn es nicht einen konkreten Bestand an „Long-Lead Items“ umfasst, der in Ihrer heimischen Region vorgehalten wird. Bei einer 5-Meter-Maschine muss diese Liste mehr enthalten als nur Filter und Sicherungen; sie muss die Proportionalventile, die Linearmaßstäbe und die spezifischen Hydraulikdichtungen für den Stößel und das Bombiersystem umfassen. Wenn diese Teile nicht in einem Lager liegen, das innerhalb eines sechsstündigen Flugs von Ihrem Standort erreichbar ist, steht der Lebenszyklus Ihrer Maschine unter der Kontrolle globaler Lieferketten.
Der eigentliche Test ist die „Verbrauchsmaterialstrategie“. Ein erfahrener Hersteller weiß, dass 5-Meter-Maschinen häufig für schwere Arbeiten mit hohen Taktzahlen eingesetzt werden, bei denen Komponenten schneller verschleißen, als es die üblichen Laborspezifikationen nahelegen. Er sollte in der Lage sein, ein „Level 1 Spares Kit“ für die Vorhaltung vor Ort bereitzustellen – buchstäblich eine Kiste mit Komponenten, mit der Sie einen ausgefallenen Sensor oder eine beschädigte Hydraulikleitung in zwei Stunden statt in zwei Wochen austauschen können.
Wenn der Verkäufer Ihnen keinen aktuellen Lagerbestand dieser übergroßen Komponenten in einem inländischen Lager zeigen kann, verkauft er Ihnen eine Maschine mit eingebautem Ablaufdatum.
Moderne Abkantpressen verfügen über eine RJ45-Buchse und ein Versprechen: „Wir können das aus der Ferne beheben.“ Zwar stimmt es, dass sich ein Werksingenieur in Italien oder der Türkei in Ihre Steuerung einloggen und sehen kann, dass Ventil Y1 zu viel Strom zieht, doch das Internet kann weder ein durchgebranntes Magnetventil physisch ersetzen noch einen Hinteranschlag neu ausrichten, der von einem Gabelstapler getroffen wurde. Ferndiagnose ist ein Triage-Werkzeug, keine Reparaturlösung; dennoch nutzen viele Hersteller „24/7-Remote-Support“, um zu rechtfertigen, dass sie in Ihrem Land keinerlei Techniker vor Ort haben.
Die 5-Meter-Spannweite bringt mechanische Variablen mit sich, die Software nicht sehen kann. Wenn sich beispielsweise im Maschinenbett durch Setzungen des Fundaments eine leichte „Verdrehung“ gebildet hat, sieht der Remote-Techniker, dass die Y-Achse Schwierigkeiten hat, ihre Position zu erreichen, wird dies aber wahrscheinlich als defekten Encoder diagnostizieren. Sie geben 2.000 US-Dollar für einen neuen Encoder aus, warten vier Tage auf die Lieferung und bauen ihn ein, nur um festzustellen, dass das Problem weiterhin besteht.
Echte Wartungsfähigkeit für eine Großformatmaschine erfordert ein „Hybrid-Support-Modell“. Der Hersteller nutzt die Remote-Verbindung, um festzustellen, welche konkrete physische Komponente ausgefallen ist, damit der Techniker mit dem richtigen Ersatzteil in der Hand bei Ihnen eintrifft. Wenn er Ihnen nicht sagen kann, wer dieser Techniker ist – namentlich oder nach Unternehmen –, ist das Remote-Diagnosetool lediglich ein Mittel, um die unvermeidliche Erkenntnis hinauszuzögern, dass man Ihnen nicht helfen kann.
Letztlich zeigt sich die Wartungsfähigkeit einer 5-Meter-Abkantpresse nicht in einer Hochglanzbroschüre; sie zeigt sich in der Bereitschaft des Herstellers, die Maschine als kritischen Bestandteil der Infrastruktur zu behandeln, der eine spezialisierte, dedizierte Betreuung erfordert.
Wie übertragen Sie diese logistischen und strukturellen Risiken in eine endgültige, nüchterne Entscheidung zwischen drei konkurrierenden Angeboten?
Hören Sie auf, Angebote nach Tonnage pro Dollar zu bewerten. Bei einer Spannweite von 5 Metern ist diese Kennzahl eine Falle. Um den tatsächlichen Wert der Maschine zu ermitteln, müssen Sie ein gewichtetes Risikomodell anwenden, das die Strukturphysik über den Listenpreis der Vertriebsabteilung stellt. Verwenden Sie die folgende Scorecard, um jedes Angebot zu prüfen:
| Risikokriterium | Gewichtung | Definition einer „10“-Bewertung |
|---|---|---|
| Transparenz des Bombierungsalgorithmus | 25% | Dynamische Druckerfassung in Echtzeit; proprietäre Logik dokumentiert. |
| Dokumentation der Spannungsarmglühung bzw. Spannungsentlastung | 20% | Verifizierte Ofendiagramme oder Zertifikate zur Vibrations-Spannungsentlastung für den Rahmen. |
| Referenzinstallationen (Spannweite 5 m+) | 20% | Mehr als 3 aktive Standorte, die dieselbe Tonnage/Länge seit >24 Monaten betreiben. |
| Verantwortung für die Fundamentplanung | 15% | Der Anbieter liefert standortspezifische Anforderungen an Bodenlasten und Spezifikationen für die Bewehrung. |
| Inländischer Ersatzteilbestand | 10% | Kritische Proportionalventile und Encoder sind in Ihrer Region vorrätig. |
| Strenge des Inbetriebnahmeprotokolls | 5% | 48-stündige Laserausrichtung vor Ort und Wiederholgenauigkeitsprüfung unter Last. |
| Kaufpreis | 5% | Der niedrigste Preis erhält nur für diesen 5%-Anteil die höchste Bewertung. |
Indem Sie dem Preis nur eine Gewichtung von 5% zuweisen, richten Sie Ihre Beschaffung an der Realität des Großformatbiegens aus: Eine Ersparnis von 15% beim Kaufpreis ist irrelevant, wenn die Maschine eine Fundamentüberholung für 100.000 US-Dollar oder eine Rahmenneuausrichtung in der Mitte ihres Lebenszyklus erfordert.
Ein Hersteller zeigt Ihnen gern ein Video seiner 3-Meter-Maschine, doch ein 5-Meter-Bett ist eine andere physikalische Realität, bei der die Durchbiegung mit der dritten Potenz der Länge skaliert. Wenn ein Anbieter nicht auf einen Kunden verweisen kann, der eine Maschine mit exakt derselben Spannweite und Tonnage betreibt – idealerweise mit derselben Materialdicke, die Sie verwenden möchten –, nutzt er Ihre Werkstatt als Labor für eine unbewiesene Skalierung.
In der Entscheidungsmatrix ist eine „5-Meter-Referenz“ ein binäres Kriterium. Wenn der Anbieter keinen Ansprechpartner für einen Standort nennen kann, an dem Material mit 5.000 mm+ verarbeitet wird, beträgt seine Punktzahl in dieser Kategorie null. Achten Sie bei der Prüfung auf Haarrisse im Fundament rund um die Maschine; sie deuten darauf hin, dass ein schlecht ausgelegter Rahmen Reaktionskräfte in den Boden ableitet. Wenn der Bediener die Bombierungseinstellungen mitten in der Schicht „nachjustieren“ muss, während sich das Öl erwärmt, ist die automatische Kompensation des Anbieters ein Marketingversprechen und keine mechanische Realität.
Die Endbewertung wird durch die „Interrogative Depth“ der Antwort des Anbieters verifiziert. Wenden Sie diese Matrix auf drei hypothetische Angebote an, um zu sehen, wie die gewichtete Berechnung die risikoreiche „Schnäppchen“-Maschine offenlegt:
Der „Gewinner“ ist nicht der Anbieter mit dem niedrigsten Preis, sondern derjenige, der Ihre Anwendung kritisch hinterfragt. Ein Hersteller der Spitzenklasse wird darauf bestehen, Ihre Teilezeichnungen und die PSI-Belastbarkeit Ihres Bodens zu sehen, noch bevor er das Angebot unterzeichnet. Er versteht, dass bei einer Spannweite von 5 Metern die Physik der Biegung immer das letzte Wort hat. Wenn der Preis der Hauptgrund ist, warum Sie zu einem bestimmten Anbieter tendieren, kaufen Sie kein Werkzeug – Sie subventionieren einen künftigen mechanischen Ausfall. Stellen Sie sicher, dass der Preis in Ihrem Modell die letzte und am wenigsten bedeutende Variable bleibt.
