Vielleicht haben Sie stilvolle Tischuntersetzer in Photoshop entworfen. Oder Sie haben online ein cooles Design als JPEG (Rastergrafik) gefunden. Sie…
Beobachten Sie ein Zwei-Mann-Team dabei, wie es versucht, ein großes, dünnes Edelstahlblech auf einer 150-Tonnen-Abkantpresse zu biegen. Während der Stößel nach unten fährt, „schnellt“ das Metall nach oben, und die Bediener müssen mit dem Blech mitgehen und sein Gewicht abstützen, um ein Zurückbiegen oder einen Knick zu verhindern. Es ist ein langsamer, rhythmischer und körperlich erschöpfender Ablauf, der sich hundertmal pro Schicht wiederholt.
Der Werkstattinhaber sieht das und denkt, er habe ein Geschwindigkeitsproblem, also schaut er sich eine Schwenkbiegemaschine an. Er sieht, wie die Bleche durch die Maschine laufen, ohne dass eine menschliche Hand zu sehen ist, und nimmt an, er kaufe lediglich eine schnellere Version dessen, was er bereits hat. Damit liegt er falsch. Die Schwenkbiegemaschine ist eine völlig andere Maschinenkategorie, keine schnellere Abkantpresse, und der Kauf der falschen Maschine ist ein Fehler für dreißig Jahre: Er tauscht universelle Flexibilität gegen einen geometrisch eingeschränkten Arbeitsablauf, bei dem Arbeit von einer qualifizierten Variablen zu einer konstanten Überwachungsaufgabe wird.
Jede Abkantpresse in Ihrer Werkstatt ist ein Denkmal menschlicher Variablen. Wenn ein Bediener ein 12-Gauge-Blech gegen die Hinteranschläge schiebt, betätigt er nicht einfach ein Fußpedal; er gleicht Materialfaserverlauf, Dickenschwankungen aus dem Walzwerk und den feinen Verschleiß einer V-Matrize aus, die fünf Jahre harten Einsatz hinter sich hat. Das ist „Bedienerkunst“, und auch wenn es wie Können aussieht, erscheint es in der Bilanz wie ein Engpass.
Die Kosten bestehen nicht nur im Stundenlohn, sondern darin, dass das Potenzial der Maschine durch die körperliche Ausdauer des Bedieners und sein spezifisches „Gefühl“ für das Metall begrenzt wird. Wenn Ihr Vorarbeiter Tony sich krankmeldet, verdreifacht sich die Ausschussquote bei diesem komplexen Gehäuseauftrag, weil der nächste Mitarbeiter den „Trick“ nicht kennt, den Flansch genau richtig zu halten. Sie bezahlen nicht dafür, dass eine Maschine Metall biegt; Sie bezahlen dafür, dass ein Mensch das Chaos der Physik beherrscht.
Diese Abhängigkeit von handwerklicher Kunst erzeugt den trügerischen Wunsch nach Geschwindigkeit. Sie denken, der Stößel bewege sich zu langsam, doch in Wirklichkeit wartet der Stößel darauf, dass der Mensch das Teil positioniert und die Schwingungen beruhigt.
Wie gelingt dem Käufer der Übergang von dieser arbeitsintensiven Umgebung zu einer Maschine, die verspricht, den Menschen vollständig zu entfernen?

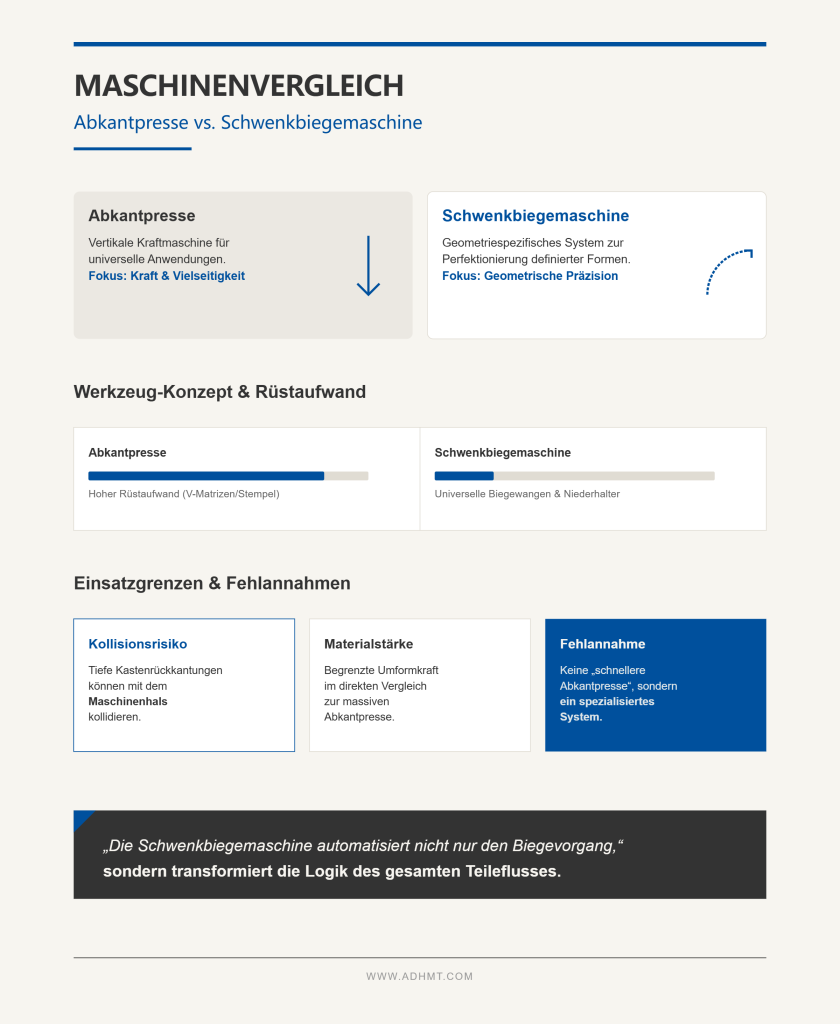

Wenn Sie auf einer Messe vor einer Schwenkbiegemaschine stehen, ist der Anblick beeindruckend: Ein Sauggreifer-Manipulator nimmt ein Blech auf, dreht es in einem Augenblick um 90 Grad, und ein Satz Biegewangen legt einen Flansch perfekt in Position. Es sieht aus wie eine Abkantpresse mit integriertem Roboter, doch das ist ein grundlegendes Missverständnis der Maschinenarchitektur. Eine Abkantpresse ist eine vertikale Kraftmaschine, die für universelle Anwendungen ausgelegt ist – mit dem richtigen Werkzeug biegt sie alles, vom Passblech bis zum Strukturträger.
Eine Schwenkbiegemaschine ist ein geometriespezifisches System, das diese Freiheit des „alles biegen“ gegen „diese bestimmten Formen perfekt biegen“ eintauscht. Sie verwendet nicht eine Vielzahl von V-Matrizen und Stempeln, sondern einen Satz universeller Biegewangen und ein Niederhalterwerkzeug. Wenn Ihr Teil eine tiefe Kastenrückkantung hat, die mit dem Maschinenhals kollidiert, oder wenn das Material zu dick ist, um von den Biegewangen umgeformt zu werden, ist die Schwenkbiegemaschine ein sehr teurer Briefbeschwerer.
Käufer, die sie als „schnellere Abkantpresse“ behandeln, versuchen oft, Teile in die Maschine zu zwingen, die nie für deren spezifische Einschränkungen ausgelegt wurden. Sie erkennen nicht, dass der Panel Bender nicht nur den Biegevorgang automatisiert, sondern die Logik des gesamten Teileflusses.
Wenn die Maschine nicht einfach eine schnellere Version desselben Prozesses ist, was geschieht dann tatsächlich an dem Punkt, an dem das Metall auf das Werkzeug trifft?
Bei einer Abkantpresse wird das Material in eine Matrize gedrückt; es gleitet an den Kanten des „V“ entlang, was die Oberfläche empfindlicher Materialien wie Aluminium oder poliertem Edelstahl beschädigen kann. Bei einem Panel Bender wird das Material fest geklemmt, und eine Klinge „streicht“ den Flansch nach oben oder unten. Weil das Material nicht über das Werkzeug gleitet, bleibt die Oberflächenqualität makellos, und die Biegeverkürzungen – also die Berechnungen, mit denen Ihre Ingenieure das flache Teil auslegen – ändern sich vollständig.
Diese mechanische Verschiebung bedeutet, dass man nicht einfach ein für eine Abkantpresse vorgesehenes Programm nehmen und auf einem Panel Bender auf „Start“ drücken kann. Ihre Konstruktionsabteilung muss jede Biegezugabe neu berechnen und möglicherweise die Laschen und Ecken Ihrer Teile so umgestalten, dass sie zur Wischbewegung des Benders passen. Sie wechseln von einer Welt aus „Tonnage und Tiefe“ in eine Welt aus „Freiraum und Schwenkbewegung“.
Das ist keine kleine Anpassung; es ist eine Neukonstruktion Ihres Produktionsstandards. Der Panel Bender verlangt ein Maß an vorgelagerter Präzision, das ein Bediener an der Abkantpresse normalerweise spontan mit einer Unterlage und einem Stoßgebet bewältigt.
Wenn Sie akzeptieren, dass sich die Mechanik geändert hat, wie verändert das dann Ihren Blick auf die Menschen, die in Ihrer Werkstatt stehen?
Betreten Sie eine beliebige traditionelle Blechfertigung, und Sie sehen die „Eisenwand“ – Regale voller V-Matrizen, also der unteren weiblichen Werkzeuge, die Ihren Biegeradius bestimmen – sowie Schwanenhalsstempel, jeder mit einem dünnen Film aus Öl und Staub überzogen. Bei einer Abkantpresse ist die Mechanik ein Spiel brutaler vertikaler Kraft. Um ein Blech der Stärke 10 Gauge zu biegen, muss die Maschine einen männlichen Stempel mit genügend Tonnage in eine weibliche Matrize treiben, um die Streckgrenze des Materials zu überwinden, typischerweise durch Luftbiegen – eine Technik, bei der Sie den Winkel darüber steuern, wie tief der Stempel in die Matrize eintaucht, statt bis zum Anschlag zu prägen. Weil das Metall nach unten in das „V“ gezwungen wird, bleibt dem Rest des Blechs nichts anderes übrig, als in einem heftigen Bogen nach oben zu schwingen.
Dieser „Peitscheneffekt“ ist der Grund, warum Sie einen hochqualifizierten Bediener mit kräftigen Unterarmen und einem Gefühl für Timing brauchen. Wenn der Bediener das Material beim Aufsteigen nicht abstützt, verursacht das Gewicht des Blechs eine „Rückbiegung“ oder einen Knick nahe am Werkzeug und ruiniert das Teil, noch bevor der Hub beendet ist. Die Abkantpresse ist im Grunde eine universelle Kraftmaschine; ihr ist die Form des Teils gleichgültig, solange sie genug Tonnage hat, um das Metall in die von Ihnen gewählte Matrize zu drücken. Das nennen wir Prägen – den Hochdruckschlag, bei dem das Werkzeug bis zum Anschlag schließt, um dem Metall einen präzisen Winkel dauerhaft einzuformen.
Diese Abhängigkeit von „männlich trifft weiblich“-Werkzeugen bedeutet, dass die Maschine jedes Mal stillsteht, wenn Sie von einer dünnen Schranktür zu einem dicken Halter wechseln. Ihr teuerstes Betriebsmittel verdient kein Geld, während ein Mensch 60-Pfund-Blöcke aus gehärtetem Stahl in den Stößel hinein- und wieder herauswuchtet. Sie sind in einem Kreislauf aus physischem Rüsten und manueller Materialhandhabung gefangen, den keine Software der Welt beheben kann.
Wenn die Abkantpresse auf der Logik des vertikalen Zusammendrückens beruht, wie schafft es dann die Schwenkbiegemaschine, das Metall zu bewegen, ohne das Blech zu bewegen?

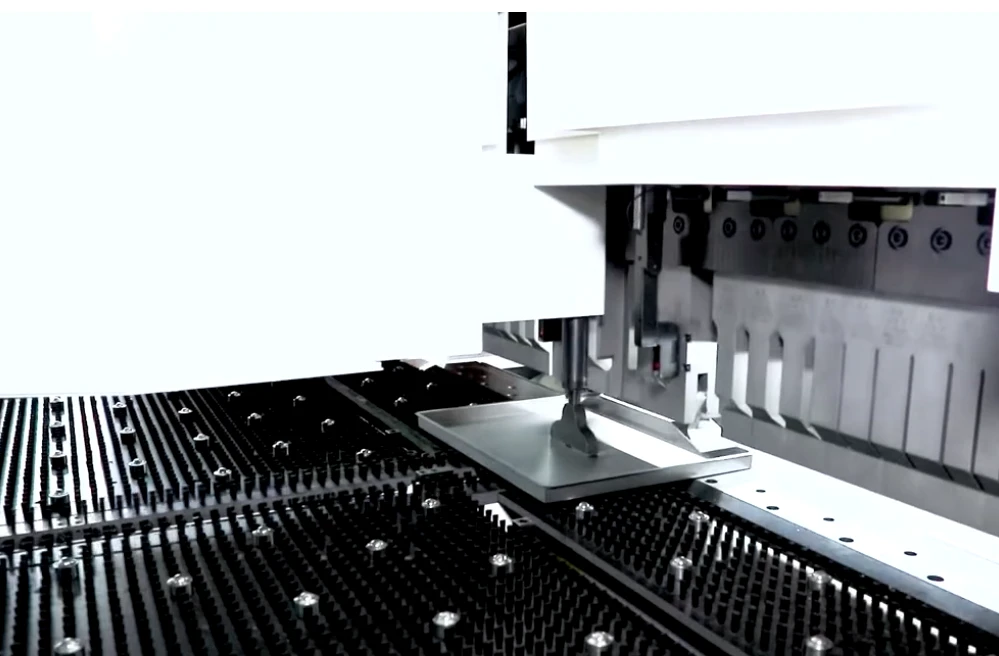

Bei einer Schwenkbiegemaschine verschwindet die „Schublade voller Matrizen“ und wird durch ein Paar horizontaler Werkzeuge ersetzt: den Niederhalter – den schweren Klemmträger, der das Blech wie ein riesiger Daumen auf den Tisch presst – und das Gegenwerkzeug, das als feste untere Abstützung für die Biegung dient. Stellen Sie sich einen riesigen, präzise gesteuerten Daumen vor, der das Blech auf einen flachen Tisch drückt. Sobald das Material geklemmt ist, erfolgt das eigentliche Biegen nicht durch einen abwärtsfahrenden Stößel, sondern durch schwenkende Klingen, die den Flansch nach oben oder unten „streichen“. Das Blech selbst verlässt die horizontale Ebene nie; es bleibt flach auf Bürsten oder Rollen liegen, während die „Hände“ der Maschine die Arbeit erledigen.
Diese mechanische Umkehrung verändert die gesamte Physik in der Werkstatt. Weil das Blech nicht nach oben ausschlägt, benötigen Sie keine Zwei-Mann-Besatzung mehr, um ein großes Paneel zu stützen, und auch kein erfahrenes „Fingerspitzengefühl“, um Bodenschlag oder Knicken zu vermeiden. Die Maschine wird nicht mehr nach der reinen Tonnage bewertet, die sie bei einem Abwärtshub aufbringen kann, sondern nach dem „Arbeitsraum“ der Schwenkbewegung und der Haltekraft des Niederhalters.
Indem sie das Teil stationär hält, verwandelt die Schwenkbiegemaschine das Metall von einem unkontrollierten, beweglichen Hebel in ein fixiertes, vorhersehbares Werkstück. Diese Präzision hat jedoch ihren Preis: Während eine Abkantpresse einen 2 Zoll breiten Streifen aus schwerem Blech biegen kann, benötigt der Niederhalter der Schwenkbiegemaschine eine Mindestfläche zum Greifen. Sie tauschen die Fähigkeit, „alles Schwere“ zu biegen, gegen die Fähigkeit, „bestimmte Geometrien perfekt“ zu biegen.
Was passiert, wenn dieses stationäre Blech eine Gegenbiegung oder ein komplexes Profil benötigt, bei dem der Bediener normalerweise das gesamte Teil wenden müsste?
Auf einer Abkantpresse ist die Herstellung einer „Z“-Biegung eine arbeitsintensive Choreografie. Der Bediener biegt den ersten Flansch nach oben, entnimmt das Teil, dreht es um 180 Grad – wobei er erneut das volle Gewicht des Metalls handhaben muss – und führt es wieder ein, um den zweiten Flansch zu biegen. Jedes Wenden ist eine Gelegenheit für eine Rückenverletzung, ein fallengelassenes Teil oder einen Messfehler. Bei einer Schwenkbiegemaschine arbeiten die oberen und unteren Klingen zusammen, sodass sie einen Flansch „nach oben“ (positiv) und unmittelbar danach den nächsten „nach unten“ (negativ) biegen kann, ohne dass das Blech jemals vom Niederhalter freigegeben wird.
In dieser Abfolge steckt die „Geschwindigkeit“, von der oft gesprochen wird, tatsächlich. Es geht nicht darum, dass sich die Klingen schneller bewegen als der Stößel einer Abkantpresse; vielmehr wird die „nicht wertschöpfende“ Zeit, in der ein Mensch mit einem 40 Pfund schweren Edelstahlblech ringt, aus der Gleichung entfernt. Die Maschine verarbeitet die Auf-ab-Logik intern und behält für jede Biegung in der Sequenz denselben Bezugspunkt bei.
Weil das Teil nie freigegeben wird, wird der kumulative Fehler, der entsteht, wenn ein Bediener ein Teil erneut an Hinteranschlägen ausrichtet – den motorisierten Anschlagfingern, die die Biegetiefe für jeden Hub festlegen –, praktisch eliminiert. Sie verlangen nicht länger von einem Bediener, eine menschliche Vorrichtung zu sein; Sie lassen die Maschine eine mathematische Sequenz ausführen. Diese mechanische Konstanz verlagert die erforderliche „Kompetenz“ von den Händen des Mannes in der Fertigung in den Kopf des Programmierers im Büro.
Wenn die Maschine komplexe Sequenzen mit demselben Klingensatz ausführen kann, was bedeutet das für die Stunden, die Ihr Team derzeit mit „Rüsten“ verbringt?
Das Auffälligste an einer Schwenkbiegemaschine ist, dass die Werkzeuge nur selten gewechselt werden. Während ein Abkantpressenbediener möglicherweise 20 Minuten damit verbringt, nach einem bestimmten 30-Grad-Stempel und einer passenden Matrize zu suchen, nutzt eine Schwenkbiegemaschine einen „universellen“ Werkzeugsatz, der Öffnung und Hub per Software anpasst. Derselbe Satz von Biegewangen, der einen Elektrokasten aus 20-Gauge-Blech biegt, kann wenige Augenblicke später ein HVAC-Panel aus 14-Gauge-Blech biegen. Genau an diesem Punkt wird ein CNC-basierter Panelbieger mit automatischem Werkzeugwechsel von ADH Machine Tool relevant: Er verbindet die Variantenflexibilität der Schwenkbiegung mit einer automatisierten Lösung für Betriebe, die Rüstzeit nicht nur verkürzen, sondern systematisch aus dem Prozess nehmen wollen.
Damit entfällt die „unsichtbare“ Zeit, die in Betrieben mit hoher Variantenvielfalt die Produktivität zerstört. In einer traditionellen Einrichtung bündelt man die Arbeit nach Materialstärke, um Werkzeugwechsel zu vermeiden, wodurch ein großer Bestand an WIP entsteht — also halbfertige Ware in Arbeit, die zwischen Stationen wartet und Gemeinkosten verschlingt — und auf dem Hallenboden steht. Die Schwenkbiegemaschine ermöglicht es, ein „Kit“ aus Teilen — eine Tür, einen Rahmen und eine Rückwand, alle in unterschiedlichen Größen — nacheinander zu fertigen, weil die Maschine ihre eigene Geometrie in Sekunden neu konfiguriert.
Der Kompromiss ist strikt: Man ist auf die „Wischbiege“-Dicke und die Ausladung der Maschine beschränkt. Man kann nicht einfach „tricksen“ und ein dickeres Plattenstück einlegen, wie es bei einer Abkantpresse mit hoher Tonnage möglich ist. Die Schwenkbiegemaschine ist ein industrielles Skalpell; in dem, wofür sie ausgelegt wurde, ist sie unerreicht, aber sie lässt sich nicht mit Gewalt zu einem Vorschlaghammer machen. Durch diesen Wegfall manueller Rüstvorgänge verlagert sich der Fokus von der Geschwindigkeit des Maschinenhubs auf die strategische Logik des Produktionsablaufs.
Ein erfahrener Bediener an einer hochwertigen Abkantpresse verbringt von jeder Stunde weniger als fünfzehn Minuten tatsächlich damit, den Pressbalken zu bewegen; der Rest geht im Kampf mit der Trägheit auf. Beobachten Sie, wie jemand eine vier Fuß breite Schranktür auf einer traditionellen Abkantpresse biegt. Er nimmt den Zuschnitt auf, richtet ihn am Hinteranschlag aus und betätigt das Pedal. Das sind drei Sekunden „Wert“. Dann muss er das Teil zurückziehen, um neunzig Grad drehen — gegen das Gewicht und die Nachgiebigkeit des Blechs ankämpfend — und es erneut ausrichten. Wenn das Teil Rückkantungen hat, hebt er irgendwann das gesamte Gewicht des Werkstücks über seinen Kopf oder schiebt es seitlich heraus, um das Werkzeug freizubekommen.
Jede einzelne dieser „Berührungen“ ist eine Variable, durch die die Gewinnmarge aus der Werkstatt entweicht. Man bezahlt nicht nur für die Biegung; man bezahlt auch für die Ermüdung, die sich um 14:00 Uhr einstellt und dazu führt, dass der Bediener sich fünf Prozent langsamer bewegt als um 8:00 Uhr. In einem manuellen Arbeitsablauf ist die Zykluszeit an die menschliche Ausdauer und die physische Unhandlichkeit des Metalls gebunden. Wenn ein Teil zwölf Biegungen hat, sind das zwölf Gelegenheiten, den Hinteranschlag um Haaresbreite zu verfehlen oder die Oberfläche zu verkratzen.
Die Abkantpresse ist ein System von „Hüben“, aber die Fertigungshalle ist ein System von „Teilen“. Wenn man Effizienz daran misst, wie schnell sich der Pressbalken bewegt, ignoriert man die neunzig Prozent der Zeit, in der das Metall lediglich in der Luft hängt und von einer menschlichen Fleischpuppe neu positioniert wird. Diese Realität macht Arbeit zur volatilsten Kostenposition im Gebäude.
Wie verwandelt die Schwenkbiegemaschine diese zwölf einzelnen, riskanten Bewegungen in ein einziges automatisiertes Ereignis?
In einer Schwenkbiegemaschine beginnt und endet die Aufgabe des Bedieners mit den Befehlen „Beladen“ und „Entladen“. Sobald das Blech auf den Tisch gelegt ist und der Manipulator die Kante greift, wird der Mensch zum Zuschauer. Die Maschine „wendet“ das Teil nicht so, wie ein Mensch es tut; sie dreht das Material auf einer flachen horizontalen Ebene mithilfe eines präzisen saug- oder klemmbasierten Manipulators. Für Betriebe, die diesen Ablauf als CNC-gestützte Automatisierung konkret umsetzen wollen, zeigt die Saugnapf-Schwenkbiegemaschine von ADH Machine Tool genau diese Brücke zwischen Greifen, Positionieren und Biegen. Wenn ein Teil acht Biegungen an vier verschiedenen Seiten benötigt, führt die Maschine die Sequenz in einem kontinuierlichen Ablauf aus und stellt das gesamte Werkstück oft in weniger als dreißig Sekunden fertig.
Das ist der Wechsel von der „Zykluszeit pro Biegung“ zur „Zykluszeit pro Teil“. An einer Abkantpresse kann ein komplexes Elektrogehäuse drei Minuten konzentrierte, hochqualifizierte Arbeit erfordern. Die Schwenkbiegemaschine erledigt es in vierzig Sekunden mit einem Bediener, der vielleicht nur drei Tage Schulung hat. Die „Fähigkeit“ liegt nicht in den Händen der Person, die dort steht; sie ist in die Logik der Greifer des Manipulators und in die Bahn der Biegewangen integriert.
Weil die Maschine das Teil erst loslässt, wenn es fertig ist, ist die Genauigkeit der ersten Biegung identisch mit der Genauigkeit der letzten. Der kumulative Fehler, der entsteht, wenn ein Mensch das Metall zwölfmal hintereinander erneut an einem Anschlag ausrichtet, ist damit beseitigt. Dadurch wird der Bediener zu einem Logistikaufseher – zu jemandem, dessen einziges Ziel darin besteht, den „Ein“-Stapel voll und den „Aus“-Stapel frei zu halten.
Wenn die Maschine Teile so viel schneller fertigstellt, warum wirft dann nicht jede Werkstatt auf der Welt ihre Abkantpressen auf den Schrottplatz?
Die „Geschwindigkeit“ einer Schwenkbiegemaschine ist eine mathematische Illusion, wenn Ihre Losgröße eins beträgt und sich Ihre Geometrie jede Stunde ändert. Während das physische „Rüsten“ der Maschine – die Universalwerkzeuge – nahezu augenblicklich erfolgt, ist das digitale Rüsten eine ganz andere Aufgabe. Damit dieses „Vierzig-Sekunden-Teil“ entstehen kann, musste ein Programmierer zwanzig Minuten in einer Softwareumgebung verbringen und sicherstellen, dass der Manipulator nicht mit einem Flansch kollidiert und die Biegewange nicht in eine vorgestanzte Lüftungslamelle fährt.
In einer Lohnfertigung, in der Sie fünf hiervon und zehn davon fertigen, wird die Zeit vom Büro bis in die Fertigung zum neuen Engpass. Wenn Ihr bester Programmierer dreißig Minuten braucht, um ein neues Teileprogramm abzusichern, der Bediener an der Abkantpresse aber improvisieren und die fünf Teile mit Standard-Luftbiegetechniken in zwanzig Minuten fertigstellen kann, hat die Schwenkbiegemaschine Sie tatsächlich Zeit gekostet. Die Automatisierungs-„Falle“ entsteht, wenn die Komplexität der Programmierung die Zeiteinsparung im Zyklus übersteigt.
Eine Schwenkbiegemaschine spielt ihre Stärke bei „Familien“ von Teilen aus – Werkstücken, die einer ähnlichen Logik folgen, auch wenn ihre Abmessungen variieren. Wenn Sie von einem Kasten aus 16-Gauge-Baustahl zu einer komplexen Edelstahlverkleidung mit unregelmäßigen Winkeln wechseln, steht die „automatische“ Maschine still, während das menschliche Gehirn versucht, das Geometrierätsel zu lösen. Das schafft eine harte Grenze: Die Maschine ist ein Gott des Durchsatzes, aber nur für die Teile, für deren Biegung sie geschaffen wurde.
Diese Verschiebung hin zu Zyklen von „Anfang bis Ende“ zeigt die letztliche Einschränkung: Die Maschine kann nur so schnell sein, wie es die Geometrie des Teils zulässt.
Eine standardmäßige Schranktür aus 20-Gauge-Blech zwingt einen Menschen, an einer Abkantpresse bei jeder einzelnen Biegung fünfzehn Quadratfuß nachgiebiges Metall zu bändigen, während eine Schwenkbiegemaschine dasselbe Blech wie eine Schallplatte auf einem Plattenteller behandelt. Die Maschine klemmt die Mitte des Blechs mit einem massiven Niederhalter und nutzt ein Paar oszillierender Wangen, um den Flansch nach oben oder unten zu schwenken. Da das Teil auf einer flachen horizontalen Ebene rotiert, ist es der Maschine egal, ob das Blech zwei Fuß oder sechs Fuß breit ist; die Zykluszeit bleibt praktisch identisch.
Diese Bewegung „nur in der Horizontalen“ ist das Geheimnis der vierseitigen Kastenregel. Wenn Sie eine flache Wanne, ein Elektrogehäuse oder eine Kühlschrankaußenhaut herstellen, ist die Schwenkbiegemaschine ein Fertigungswunder. Sie beseitigt den „Hinteranschlag-Tanz“, bei dem ein Bediener versucht, eine lange Kante an einem winzigen Fingeranschlag perfekt rechtwinklig zu halten. In dieser Welt ist Komplexität kostenlos – wenn ein Teil einen Umschlag, eine 90-Grad-Biegung und einen Rückflansch an allen vier Seiten benötigt, dreht und biegt die Maschine einfach weiter, bis das Teil fertig ist. Genau an dieser Stelle wird eine CNC-basierte Lösung wie die Pressarm-Panelbiegemaschine von ADH Machine Tool relevant: Sie passt zu Betrieben, die solche Mehrfachbiegeteile nicht nur schneller, sondern wiederholgenau und automatisiert in einen durchgängigen Blechbearbeitungsprozess einbinden wollen.
Die Maschine ist nicht nur schnell; sie ist wählerisch.
Der ideale Einsatzbereich endet abrupt in dem Moment, in dem die „Box“ zu tief oder das Material zu dick wird. Die meisten Panel-Bender sind für den Bereich „Blechbearbeitung“ ausgelegt—typischerweise Baustahl bis 11 Gauge (0,120 Zoll) und dünner. Sie beruhen darauf, dass das Material „gewischt“ statt „gestanzt“ werden kann; das funktioniert bei einem Edelstahlblech mit 22 Gauge hervorragend, scheitert aber kläglich, wenn man es in eine schwere strukturelle Anwendung zwingen will.
Was passiert, wenn Ihre Teile nicht mehr wie Pizzakartons aussehen, sondern wie Komponenten schwerer Maschinen?
Versuchen Sie, eine 1/4 Zoll dicke Stahl-Knotenplatte auf einem Panel-Bender zu biegen, und Sie werden wahrscheinlich hören, wie eine sehr teure Maschine unter Protest aufschreit. Eine Abkantpresse ist eine „Tonnage“-Maschine; sie nutzt rohe hydraulische Kraft, um einen Stempel in eine V-Matrize zu treiben und das Metall buchstäblich in Form zu pressen. Diese Fähigkeit zum „Bottoming“ oder „Coining“ ist für dickere Teile unverzichtbar, bei denen Präzision davon abhängt, dass das Material in einen bestimmten geometrischen Hohlraum gezwungen wird.
Über die reine Kraft hinaus bietet die Abkantpresse „unbegrenzten“ Freiraum. Weil der Oberbalken einer Abkantpresse schmal ist und der Raum dahinter meist offen bleibt, können Sie ein Teil mit einem zwölf Zoll langen Rückflansch biegen, der sich um das Werkzeug legt. Ein Panel-Bender hat eine physische „Ausladungs“-Grenze; wenn Sie eine Seite biegen, die höher ist als die Klemmhöhe der Maschine—oft bei etwa 8 bis 10 Zoll am oberen Ende—kollidiert das Teil beim Drehen physisch mit der oberen Struktur der Maschine.
Die Abkantpresse ist ein System des „offenen Raums“, während der Panel-Bender ein System „geschlossener Logik“ ist.
Mit einem Panel-Bender können Sie kein tiefes U-Profil herstellen, das fünf Zoll breit und zwölf Zoll tief ist; die „Ohren“ des Teils würden gegen die Klemmwerkzeuge stoßen. Ebenso sind komplexe 3D-Formen, die „Offset“-Biegungen oder nichtlineare Hübe erfordern, auf einer Maschine unmöglich, die nur in einer geraden Linie relativ zu ihrer zentralen Klemmung wischen kann. Wenn das Kerngeschäft Ihrer Werkstatt schwere Halterungen, Strukturprofile oder kleine, dicke Teile sind, die Präzision mit hoher Tonnage erfordern, ist der Panel-Bender ein millionenschwerer Briefbeschwerer.
Gibt es einen Mittelweg, auf dem sich diese beiden Welten überschneiden, oder steuern Sie damit nur auf eine Kollision zu?
Wenn Sie mit einem Stapel alter Zeichnungen, die für eine Abkantpresse ausgelegt wurden, in die Werkstatt gehen und erwarten, sie einfach einem Panel-Bender-Bediener zu übergeben, steuern Sie auf einen Produktionsalbtraum zu. Eine Abkantpresse arbeitet nach einer „V-Matrizen“-Logik, bei der der Biegeabzug auf der Breite der Matrizenöffnung und dem Radius des Stempels basiert. Ein Panel-Bender arbeitet nach einer „Wisch“-Logik, die einen anderen Radius erzeugt und in Ihrer CAD-Software einen völlig anderen Satz von Biegeberechnungen erfordert.
Das bedeutet, dass jedes einzelne „Legacy“-Teil, das Sie auf die neue Maschine verlagern, neu konstruiert, neu abgewickelt und neu programmiert werden muss. Sie verlagern nicht einfach die Arbeit; Sie übersetzen sie in eine andere Sprache. Wenn Ihre Konstruktionsabteilung bereits ein Engpass ist, wird ein zusätzlicher Panel-Bender sie überlasten. Sie wird in einer Schleife aus „Geometriekorrektur“ feststecken und herauszufinden versuchen, warum ein Teil, das auf der Abkantpresse perfekt passte, nun einen Überlapp von 1/16 Zoll hat, wenn es vom Bender kommt.
Wenn Sie vor dieser Entscheidung stehen, lohnt sich eine Teilemix-Prüfung vor der Investition: ADH Machine Tool deckt CNC-basierte Lösungen für Biegen, Schneiden und Blechautomatisierung ab und kann helfen, zu klären, welche Geometrien sinnvoll auf einen Panel-Bender gehören und welche besser auf der Abkantpresse bleiben. Für eine konkrete Einschätzung können Sie Kontakt aufnehmen.
Die „gefährliche Mitte“ ist das 14-Gauge-Teil, das fast zur Logik der Biegemaschine passt, aber einen ungünstigen inneren Flansch hat, der zum Abschluss einen „Hub“ an der Abkantpresse erfordert.
In solchen Fällen verlieren Sie den Vorteil des „Single-Piece-Flow“ vollständig. Am Ende haben Sie einen hybriden Arbeitsablauf, bei dem das Teil vierzig Sekunden auf der Schwenkbiegemaschine verbringt und dann drei Stunden auf einem Stapel liegt, bis ein Abkantpressenbediener die letzte „unzulässige“ Biegung ausführt. Das ist keine Effizienz, sondern ein logistischer Knoten. Sie müssen bereit sein, Ihre alten Konstruktionen zu verwerfen und neu anzufangen, wenn sich die Schwenkbiegemaschine tatsächlich amortisieren soll.
Diese physische Trennung zwischen dem, was geschwenkt gebogen werden kann, und dem, was gepresst werden muss, erzeugt einen neuen, verborgenen Kostenfaktor: den technischen Arbeitsaufwand, der erforderlich ist, um die Legacy-Bibliothek einer Werkstatt in ein biegemaschinenfreundliches Format zu „übersetzen“. Sie haben die qualifizierte Variable nicht von Ihrer Lohnliste gestrichen; Sie haben sie lediglich aus der Fertigungshalle herausgezogen und direkt auf die Schultern eines CAD-Programmierers gelegt.
Der finanzielle Kipppunkt für eine Schwenkbiegemaschine findet sich nicht in einer Broschüre, sondern in den Austrittsgesprächen Ihrer besten Bediener. Sie hören auf, „Sekunden pro Biegung“ zu berechnen, und beginnen, die Kosten von „Erfahrungswissen“ zu kalkulieren. Wenn Ihre Werkstatt auf einen Vorarbeiter angewiesen ist, der einen Stapel leicht außerhalb der Spezifikation liegenden 16-Gauge-Materials ansehen und „wissen“ kann, wie die Matrize unterlegt werden muss, damit es funktioniert, bezahlen Sie für einen Handwerker. Die Schwenkbiegemaschine ergibt in dem Moment Sinn, in dem die Kosten für das Finden, Schulen und Halten dieses Handwerkers den massiven Aufwand übersteigen, Ihre gesamte Teilebibliothek in ein digitales Format umzubauen, bei dem „kein Nachdenken erforderlich“ ist.
Es ist ein Wechsel von einem organischen Arbeitsablauf zu einem mechanischen.
Ein erfahrener Abkantpressenbediener ist weniger ein Maschinennutzer als vielmehr ein Musiker, der ein 80-Tonnen-Instrument spielt. Wenn sich die Walzrichtung des Materials ändert oder der Laserschneider einen winzigen Grat hinterlässt, spürt der Bediener das. Er passt seinen Griff an, rückt den Hinteranschlag nach und gleicht die „Persönlichkeit“ des Metalls in Echtzeit aus. Das ist Arbeit mit einer „qualifizierten Variable“ – Sie bezahlen ein menschliches Gehirn dafür, die Lücke zwischen einer mittelmäßigen Zeichnung und einem perfekten Teil zu schließen.
In dieser Welt ist der Mensch der intelligenteste Teil der Zelle.
Weil die Abkantpresse ein „universelles“ Werkzeug ist, kann sie die Fehler des Büros auffangen. Wenn ein Ingenieur einen Biegeabzug vergisst oder einen Radius vorgibt, für den die Werkstatt keinen Stempel hat, tauscht der Bediener einfach eine Matrize aus und sorgt dafür, dass es funktioniert. Sie kaufen nicht nur seine Hände; Sie kaufen seine Fähigkeit, eine schlechte Zeichnung zu ignorieren und trotzdem ein gutes Gehäuse zu liefern. Diese Flexibilität ist ein Merkmal, das verhindert, dass eine Werkstatt mit hoher Variantenvielfalt zum Stillstand kommt, schafft aber eine gefährliche Abhängigkeit: Die Qualität der Werkstatt ist nur so gut wie die Person, die das Blech hält.
Aber was passiert, wenn diese Person entscheidet, dass sie genug von der Hitze und dem schweren Heben hat?
Wenn Sie eine Schwenkbiegemaschine installieren, entlassen Sie den „Musiker“ und stellen einen „Sicherheitswachmann“ ein. Die Maschine ist eine Blackbox aus vorprogrammierter Logik, die voraussetzt, dass die Konstruktion zu 100 % korrekt ist, noch bevor das erste Blech überhaupt geladen wird. Die Arbeit in der Fertigung wird zu einer „konstanten Überwachung“ – die Person, die dort steht, entscheidet nicht, wie das Metall gebogen wird; sie füttert lediglich die Maschine und achtet auf rote Warnleuchten.
Die „Fähigkeit“ wurde aus der Fertigung abgesaugt und ins CAD-Büro verlagert.
Das ist das „industrielle Skalpell“ in Aktion. Wenn die Software sagt, dass die Biegung möglich ist, führt die Maschine sie mit einer Wiederholgenauigkeit aus, die kein Mensch erreichen kann. Aber die Maschine hat kein „Gefühl“. Sie sagt Ihnen nicht, dass das Material zu hart oder der Flansch zu kurz ist, bis sie kollidiert oder einen Stapel Ausschuss produziert. Indem Sie die Logik nach vorgelagert verschieben, haben Sie den Bediener ersetzbar gemacht, den Programmierer aber unverzichtbar. Sie tauschen das Risiko eines „schlechten Tages an der Maschine“ gegen das Risiko einer „schlechten Zeile im Code“.
Ist eine teurere Person im Büro wirklich besser als eine qualifizierte Person in der Fertigung?
Das eigentliche Ziel der Schwenkbiegemaschine ist die „institutionelle Erfassung“ – der Prozess, die Magie im Kopf eines Vorarbeiters zu nehmen und in einer digitalen Datei festzuschreiben. Wenn Ihr erfahrener Abkantpressenbediener in den Ruhestand geht, gehen zwanzig Jahre „so fertigen wir den 24-Zoll-Schrank“ mit ihm zur Tür hinaus. Mit einer Schwenkbiegemaschine ist dieses Wissen ein gespeichertes Programm. Sie sind nicht mehr anfällig für die „Montagmorgen-Grippe“, denn die Maschine hat keinen Kater und vergisst nicht, welche Seite des Blechs den Falz braucht.
Sie kaufen sich eine Absicherung gegen menschliche Fluktuation.
Diese Versicherungspolice hat jedoch eine hohe Prämie: Sie müssen bereit sein, Ihre alte Arbeitsweise hinter sich zu lassen. Sie können eine Schwenkbiegemaschine nicht spontan „nachjustieren“, wie Sie es bei einer Abkantpresse können. Wenn ein Altteil nicht funktioniert, gehen Sie zurück an den Computer, ändern das Modell und laden die Logik erneut herunter. Dieser Wechsel von „manueller Anpassung“ zu „systemischer Korrektur“ bedeutet, dass Ihre Qualität endlich vorhersehbar ist, aber auch starr.
Sind Sie bereit, aufzuhören, ein Betrieb zu sein, der „Dinge zum Laufen bringt“, und stattdessen ein Betrieb zu werden, der „dem System folgt“?
Die Software mag genial sein, aber sie kann die Physik nicht verbiegen. Sie können das gesamte Erfahrungswissen ins CAD-Büro verlagern, doch sobald ein Blech auf dem Maschinentisch liegt, sind Sie an die mechanischen Grenzen des Werkzeugs gebunden, das Sie gekauft haben. Eine Schwenkbiegemaschine ist ein industrielles Skalpell. Sie ist unübertroffen in einem Operationssaal aus flachen, dünnwandigen Paneelen mit kurzen Rückkantungen. Wenn Sie jedoch versuchen, damit einen dicken Stahlwinkel in eine enge U-Form zu zwingen, wird sie scheitern. Die Abkantpresse ist Ihr Schweizer Taschenmesser. Sie übersteht jede Situation, die Sie ihr zumuten, selbst wenn dafür drei Werkzeugwechsel und ein schwitzender Bediener nötig sind. Sie entscheiden nicht, welche Maschine „besser“ ist. Sie entscheiden, mit welchen Einschränkungen Sie sich für die nächsten dreißig Jahre verbinden wollen.
Wenn Sie sich für das Skalpell entscheiden, kaufen Sie einen berechenbaren Herzschlag für Ihre Fertigung. Da die Maschine das Blech von der Mittellinie aus positioniert und die Drehung automatisch übernimmt, hängt Ihre konstante Durchsatzleistung nicht mehr davon ab, wie müde die Schultern des Bedieners um 15:00 Uhr sind.
Einzelstückfluss wird Realität und bleibt kein Schlagwort aus der Lean-Fertigung.
Sie können ein Türpaneel aus 16-Gauge-Material fertigen und unmittelbar danach eine völlig andere Ummantelung aus 18-Gauge, ohne einen einzigen Werkzeugwechsel und ohne einen Moment des Zögerns. Die Sicherheit steigt sprunghaft, weil menschliche Hände nie in die Biegezone gelangen. Die Maschine zieht den Zuschnitt ein, die Klingen formen die Flansche, und ein perfektes Teil kommt heraus. Sie kaufen ein geschlossenes Regelkreissystem, bei dem die physischen Kosten pro Teil in dem Moment feststehen, in dem das Programm kompiliert wird.
Doch das Skalpell ist in einem Überlebenskit nutzlos. Der Flachblech-Haltemechanismus der Schwenkbiegemaschine ist eine versteckte Falle. Er ist stark bei breiten, flachen Profilen, versagt aber in dem Moment, in dem sich ein Teil „selbst einkapselt“ oder tiefe, komplexe Innenbiegungen erfordert, für die der Niederhalter keinen Freiraum hat.
Sie sind durch Materialdicke und Geometrie hart begrenzt.
Während Abkantpressen von 40 Tonnen bis in den Tausenderbereich reichen, sind Schwenkbiegemaschinen reine Maschinen für Blechdicken und steigen typischerweise bei etwa 11-Gauge aus. Schieben Sie schwere Platte in eine Schwenkbiegemaschine, wird der Niederhalter durchrutschen. Außerdem geben Sie die Möglichkeit auf, eine Lösung mit reiner Kraft zu erzwingen. Wenn ein Kunde mit einem seltsamen, asymmetrischen Strangpressprofil oder einem schweren Strukturwinkel hereinkommt, bleibt die Schwenkbiegemaschine stehen. Die Abkantpresse mit ihrem enormen Tonnagebereich und ihrer offenen Architektur wird den Auftrag immer übernehmen. Mit dem Kauf der Biegemaschine schränken Sie das Arbeitsspektrum Ihres Betriebs bewusst auf eine bestimmte, großvolumige Paneelfamilie ein.
Verkäufer verkaufen Geschwindigkeit. Sie müssen Eignung kaufen. Bevor Sie einen Anbieter eine Zeitstudie an Ihrem einfachsten Teil durchführen lassen, gehen Sie zu Ihrem Ausschussbehälter und stellen Sie sich diese drei Fragen.
Erstens: Besteht mein Teilespektrum aus wiederholbaren Paneelfamilien, oder betreibe ich eine High-Mix-Rettungsoperation mit hoher Tonnage? Wenn Ihr Kerngeschäft 10-Zoll-Biegehöhen an 14-Gauge-Kästen sind, gewinnt die Biegemaschine. Wenn Sie in der einen Stunde 1/4-Zoll-Platte biegen und in der nächsten 20-Gauge-Clips, bleiben Sie bei der Abkantpresse.
Zweitens: Können meine nachgelagerten Prozesse den Einzelstückfluss tatsächlich bewältigen? Eine Schwenkbiegemaschine stößt Teile in unerbittlichem Tempo aus. Wenn Ihre Schweißabteilung bereits überlastet ist, verlagert der Kauf einer Biegemaschine den Engpass nur zehn Fuß weiter den Gang hinunter und macht aus kontinuierlichem Fluss einen Planungsalbtraum.
Drittens: Bin ich bereit, meine Altteile so umzukonstruieren, dass sie zu den Geometriegrenzen einer neuen Maschine passen? Sie können Ihre Abkantpressen-Dateien nicht einfach übertragen. Sie müssen Biegezugaben ändern, Stempelradien anpassen und Toleranzen modifizieren, damit sie zur Schwenkbiege-Mechanik der Biegemaschine passen.
Wenn Sie nicht bereit sind, die DNA Ihrer Teile zu verändern, wird der Panel Bender zum teuersten Fehler in Ihrer Fertigung. Ein Panel Bender ist keine schnellere Abkantpresse; er ist ein strategischer Kompromiss, der universelle Flexibilität und hohe Presskraft zugunsten eines geometrisch eingeschränkten Workflows opfert, bei dem Arbeit von einer qualifizierten Variablen zu einer konstanten Überwachungsaufgabe wird. Sie rüsten nicht einfach Ihre Maschine auf. Sie verändern, welche Art von Betrieb Sie sind.
