In meinen Jahren der Untersuchung von Amputationsunfällen habe ich an Abkantpressen mit „Plug-and-Play“-Lichtvorhängen mehr abgetrennte Finger gesehen als an völlig ungesicherten Maschinen. Betriebsinhaber sehen zu, wie ein Bediener mit der Hand durch das unsichtbare Feld fährt, um den Stößel mitten im Hub anzuhalten, nicken zufrieden und glauben fälschlicherweise, sie hätten für 3.000 Dollar OSHA-Konformität gekauft. Einen Lichtvorhang an eine Abkantpresse zu schrauben, garantiert jedoch keine Sicherheit – es erzeugt eine tödliche Illusion. Echte OSHA-Konformität erfordert, den Sicherheitsabstand mathematisch an die Stoppzeiten der Maschine zu koppeln, die Zuverlässigkeit der Steuerung zu verifizieren und Umgehungslösungen in der Werkstatt konsequent zu beseitigen.
Mit der Hand durch den Lichtstrahl zu wischen, beweist genau zwei Dinge: Die Verdrahtung hat Durchgang, und das Relais hat geschaltet. Es sagt absolut nichts darüber aus, wie lange dieser massive Stahlstößel tatsächlich braucht, um seine Abwärtsbewegung zum Stillstand zu bringen.
Abkantpressen sind kinetische Ungetüme. Wird der Lichtstrahl unterbrochen, wandert ein elektrisches Signal zur Maschinensteuerung. Diese veranlasst die Hydraulikventile, den Druck abzulassen, wodurch den Zylindern schließlich die Kraft entzogen wird und das Werkzeug stoppt. Diese mechanische Abfolge dauert Millisekunden. Menschliche Hände bewegen sich jedoch mit 63 Zoll pro Sekunde. Wenn Ihr Lichtvorhang vier Zoll vom Quetschpunkt entfernt montiert ist und Ihre alternde Presse eine Viertelsekunde zum Anhalten braucht, sind die Finger des Bedieners bereits gequetscht, bevor die Hydraulik überhaupt zu reagieren beginnt.
Betrachten Sie den Lichtvorhang nicht als Schutzschild, sondern als Stolperdraht. Ein Stolperdraht hält den Gegner nicht auf; er löst lediglich den Alarm aus. Wenn der Alarm ertönt, die Schutztore aber zu lange zum Schließen brauchen, ist der Stolperdraht nutzlos. Was passiert also, wenn ein Bediener einem Stolperdraht vertraut, den die Maschine nicht absichern kann?
In der OSHRC-Entscheidung TMD 17-05601 wurde gegen einen Fertigungsbetrieb eine Strafe von 12.675 Dollar verhängt, weil Abkantpressen völlig ohne Schutzeinrichtungen betrieben wurden. Die Verteidigung war schmerzhaft vertraut: Man ging davon aus, dass erfahrene Bediener es besser wüssten, als ihre Hände in das Werkzeug zu bringen. Diese Annahme ist gefährlich – doch sich auf einen nicht kalibrierten Lichtvorhang zu verlassen, ist noch schlimmer.
Die OSHA-Bußgeldsystematik behandelt das Fehlen einer Schutzeinrichtung und die fehlerhafte Verwendung einer Schutzeinrichtung als vollständig getrennte Verstöße. Wenn ein Prüfer die Stoppzeit Ihrer Maschine misst und feststellt, dass der Stößel über den Auslösepunkt des Lichtvorhangs hinaus nachläuft, wird Ihnen nicht das Fehlen einer Schutzvorrichtung vorgeworfen. Ihnen wird ein defektes Sicherheitssystem vorgeworfen. Bußgelder für eine verpfuschte Installation fallen häufig höher aus als für gar keine Schutzvorrichtung, weil ein nachlaufender Stößel auf Fahrlässigkeit hindeutet, die sich als Konformität tarnt. Der Lichtvorhang hat den Eingriff perfekt erkannt. Die Maschine hat nur schlicht nicht entsprechend reagiert. Wer zahlt den Preis, wenn die Hardware den Bediener in die Irre führt?
OSHA warnt in ihrem eigenen Auslegungsschreiben von 1991 ausdrücklich, dass Lichtvorhänge an Abkantpressen „fast immer zu einer Einschränkung der Maschinennutzung führen“. Betriebe kaufen diese Systeme in der Erwartung von Plug-and-Play-Produktivität. Schnell stellen sie fest, dass eine mathematisch konforme Installation – mit einem berechneten Mindestabstand zum Werkzeug – die Fähigkeit des Bedieners beeinträchtigt, kleine Flansche zu biegen.
Angesichts dieser Reibung greifen Betriebe zu Abkürzungen. Sie schieben die Montagehalterungen einen Zoll näher an die Matrize, damit der Bediener das Teil halten kann. Sie blenden die mittleren Lichtstrahlen aus, um einen Hinteranschlag unterzubringen. So verwandeln sie eine lebensrettende Vorrichtung in teures Werkstatttheater.
Echte Konformität ist ein mathematischer Anker, kein statischer Kontrollpunkt. Ein Lichtvorhang, der im Januar auf Grundlage der Stoppzeit einer frisch gewarteten Abkantpresse korrekt positioniert wurde, kann im Juni durch Ventilverschleiß, Alterung der Hydraulikflüssigkeit und Vorrichtungsdrift bereits nicht mehr konform sein. Wenn Sie diese Stoppzeit nicht mit einem Analysegerät messen und den Sicherheitsabstand entsprechend anpassen, haben Sie kein Sicherheitssystem. Sie haben eine tickende Uhr.
Ein an einer mechanischen Kraftpresse mit Vollumlaufkupplung montierter Lichtvorhang ist nach OSHA 1910.217 ausdrücklich unzulässig. Der Grund ist reine Physik. Sobald eine Vollumlaufkupplung das Schwungrad einkuppelt, fährt der Stößel bis zum unteren Ende seines Hubs durch – unabhängig davon, wie viele Infrarotstrahlen der Bediener unterbricht. Die Maschine kann physisch nicht anhalten. Dieses extreme Beispiel macht die zentrale Wahrheit der Sicherheit an Abkantpressen deutlich: Nicht der Sensor schützt den Bediener. Das tut der Bremsmechanismus der Maschine.
Auf dem Gehäuse des Herstellers steht prominent: „14 Millisekunden Reaktionszeit“. Betriebsinhaber lesen diese Zahl, halten das System für praktisch verzögerungsfrei und schrauben die Halterungen direkt neben das Werkzeug. Doch diese 14 Millisekunden beschreiben lediglich die Zeit, die das interne Halbleiterrelais des Lichtvorhangs benötigt, um das Signal abfallen zu lassen. Die eigentliche Schwerarbeit, die der Rest der Maschine leisten muss, bleibt dabei unberücksichtigt.
Elektrische Signale müssen zur Maschinensteuerung gelangen, die anschließend die Hydraulikventile stromlos schaltet. Die Hydraulikflüssigkeit muss umgeleitet werden, und der massive Stahlstößel – beladen mit Tonnen abwärtsgerichteter kinetischer Energie – muss seine Bewegung physisch abbremsen. Diese mechanische Abfolge braucht Zeit. Wenn Ihre Abkantpresse 250 Millisekunden benötigt, um den Stößel anzuhalten, beträgt Ihre gesamte Stoppzeit 264 Millisekunden. Bei der von OSHA vorgeschriebenen Handgeschwindigkeitskonstante von 63 Zoll pro Sekunde legt die Hand eines Bedieners in dieser Viertelsekunde mehr als 16 Zoll zurück. Ist Ihr Lichtvorhang vier Zoll entfernt montiert, werden die Finger des Bedieners gequetscht, noch bevor die Hydraulik überhaupt zu reagieren beginnt.
Auch die Maschinenreaktionszeit ist keineswegs konstant. Eine kalte Abkantpresse an einem Montagmorgen stoppt schneller als eine heiße Maschine, die am Freitagnachmittag unter Volllast läuft. Wenn sich das Hydrauliköl erwärmt, sinkt seine Viskosität. Dünneres Öl entweicht schneller an verschlissenen Ventildichtungen vorbei und addiert wertvolle Millisekunden zur Stoppzeit. Wenn Sie Ihren Sicherheitsabstand anhand einer werkseitig angegebenen Reaktionszeit berechnen, statt die tatsächliche Stoppzeit der Maschine unter ungünstigsten thermischen Bedingungen zu messen, ist Ihre Sicherheitsmarge eine Fiktion.
OSHA 1910.217 liefert die grundlegende regulatorische Formel für den Sicherheitsabstand: Multiplizieren Sie die Handgeschwindigkeitskonstante (63 Zoll pro Sekunde) mit der gesamten Stoppzeit der Maschine. Wenn Sie an dieser Stelle aufhören, fallen Sie bei einer Prüfung durch – und riskieren möglicherweise einen Finger.
Abkantpressen arbeiten anders als herkömmliche mechanische Kraftpressen; deshalb beziehen Compliance-Prüfer sofort ANSI B11.3 ein. Der ANSI-Standard führt eine entscheidende Variable ein, die in der OSHA-Basisformel fehlt: den Tiefeneindringfaktor (Dpf). Lichtvorhänge werden mit unterschiedlichen Strahlauflösungen hergestellt. Ein Lichtvorhang mit 14 mm Auflösung ist eng genug, um einen Finger zu erkennen; ein Lichtvorhang mit 30 mm Auflösung weist jedoch so große Lücken auf, dass die Hand eines Bedieners teilweise in das Erfassungsfeld eindringen kann, bevor sie einen Strahl unterbricht.
ANSI verlangt, dass diese physische Eindringtiefe zur OSHA-Basisberechnung hinzugerechnet wird. Verwenden Sie einen Lichtvorhang mit 30 mm Auflösung, zwingt die Berechnung dazu, die Montagehalterungen mehrere Zoll weiter vom Quetschpunkt entfernt anzubringen, um die Strecke zu berücksichtigen, die die Hand bereits zurückgelegt hat, bevor der Sensor sie überhaupt erkennt. Es reicht nicht, lediglich die OSHA-Basisformel heranzuziehen und mit dem Bohren von Gewindelöchern zu beginnen. Die kombinierte Formel ist keine bloße Best Practice; sie markiert die exakte mathematische Grenze zwischen einem Beinaheunfall und einer Amputation.
Das OSHA-Interpretationsschreiben zum Standard von 1991 räumt eine stille, frustrierende Wahrheit der Branche ein: Lichtvorhänge an Abkantpressen führen „fast immer dazu, dass die Nutzung der Maschine eingeschränkt wird“.
Wenden Sie die eben hergeleitete Berechnung an. Wenn Ihre Nachlaufzeit und der Eindringfaktor einen Sicherheitsabstand von 18 Zoll vorgeben, muss der Lichtvorhang 18 Zoll von der Matrize entfernt sitzen. Beobachten Sie nun einen Bediener, der versucht, an einem dünnen Stück 20-Gauge-Stahl einen 3-Zoll-Flansch zu biegen. Er kann das Material physisch nicht stützen, ohne mit den Armen durch den Lichtvorhang zu greifen, den Strahl zu unterbrechen und die Maschine anzuhalten. Die Berechnung gewährleistet Sicherheit, zerstört aber den Prozess.

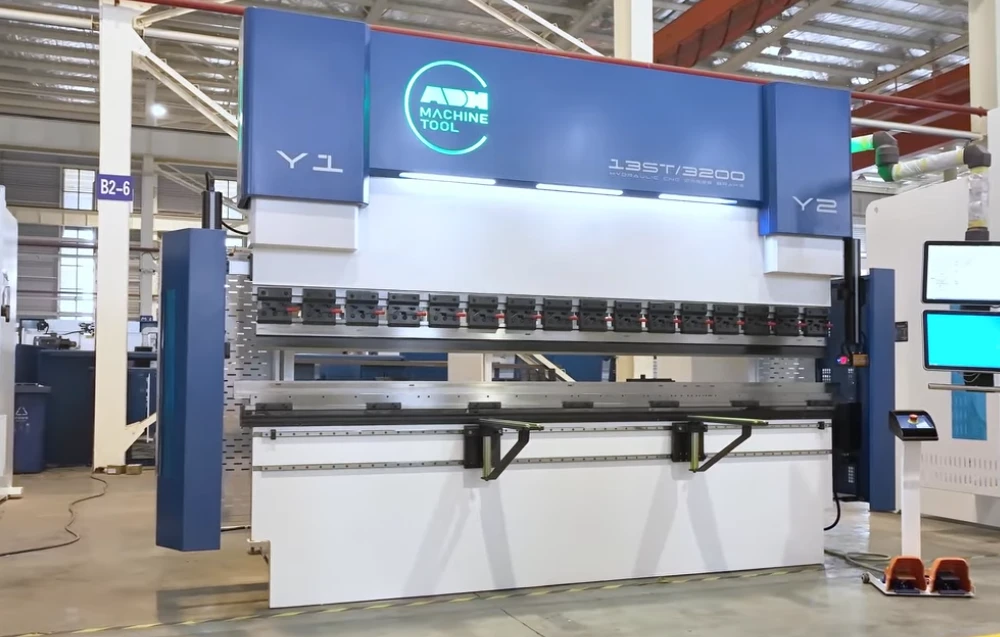

Gerade bei größeren oder anspruchsvolleren Biegeaufgaben lohnt sich deshalb der Blick auf eine Lösung, bei der Abkantprozess, CNC-Steuerung und Automatisierungsumfeld gemeinsam gedacht werden. ADH Machine Tool bietet hierfür eine große CNC-Abkantpresse als Teil eines CNC-basierten Portfolios für Biegen und Blechbearbeitungsautomation an.
An diesem Punkt gerät die Werkstattpraxis in Konflikt mit dem Sicherheitshandbuch. Wenn der berechnete Abstand die Arbeit unmöglich macht, hört der Bediener nicht auf zu arbeiten. Er passt sich an. Er schaltet den Lichtvorhang stumm, programmiert ein gefährlich großes Floating-Blanking-Fenster oder schraubt die Halterungen buchstäblich ab und schiebt sie näher an die Matrize. Der mathematische Anker hält, doch der menschliche Faktor bricht. Wie entwickelt man ein System, das die unerbittliche Physik der Nachlaufzeit respektiert, ohne den Bediener dazu zu zwingen, zu tricksen, nur um seine Produktionsquote zu erreichen?
Bediener umgehen die Berechnung, weil sie durch diese zu weit nach hinten gezwungen werden, um ihre Arbeit ausführen zu können. Die Antwort der Branche auf dieses ergonomische Problem besteht häufig darin, klassische Lichtvorhänge ganz aufzugeben. OSHA erlaubt unter 1910.212 ausdrücklich berührungslos wirkende Laserschutzeinrichtungen für den Nahbereich an hydraulischen Abkantpressen, etwa AKAS oder LazerSafe, die nur wenige Millimeter unter dem Stempel mitlaufen und es dem Bediener ermöglichen, das Blech während des Biegevorgangs zu halten. Doch wenn der Sensor näher an den Quetschpunkt rückt, entfällt Ihre mechanische Fehlertoleranz. Sie setzen die Hände des Bedieners nun vollständig auf die elektrische Integration zwischen diesem Sensor und den Hydraulikventilen.
Ich prüfe regelmäßig Betriebe, die 8.000 Dollar in ein hochmodernes Lasersystem investieren, um ihre Probleme mit der Biegefreiheit zu lösen, den Empfänger dann aber direkt auf ein einzelnes Universalrelais für 15 Dollar an einer alternden hydraulischen Abkantpresse verdrahten. Sie gehen davon aus, dass der teure Sensor automatisch Sicherheit garantiert. Das tut er nicht. Fällt dieses eine Relais aus, verschwindet das Sensorsignal in einem toten Stromkreis, und der Stößel zerquetscht alles, was auf der Matrize liegt.
Steuerungsarchitekturen der Kategorie 3 und Kategorie 4 wurden genau dafür entwickelt, dieses Szenario auszuschließen. Ein System der Kategorie 3 bietet Redundanz: Es nutzt zwei getrennte elektrische Kanäle, um das Stoppsignal zu übertragen. Fällt ein Kanal aus, schaltet der andere die Hydraulikventile weiterhin ab. Kategorie 4 geht noch einen Schritt weiter und ergänzt eine kontinuierliche Überwachung: Das System prüft beide Kanäle aktiv vor jedem einzelnen Hub auf Fehler. Zwar argumentieren manche Betriebe, dass hydraulische Abkantpressen nach dem weniger strengen OSHA-Standard 1910.212 nicht zwingend eine Verdrahtung nach Kategorie 4 erfordern. ANSI B11.3 verlangt jedoch echte Steuerungszuverlässigkeit. Konkret fordert ANSI B11.3, dass die sicherheitsbezogenen Teile der Steuerung für risikoreiche Quetschstellen ISO 13849-1 Performance Level „e“ (PLe) erfüllen; damit sind Sie rechtlich an diese Architektur der Kategorie 4 gebunden. Wenn der Ausfall einer einzigen Komponente verhindern kann, dass die Maschine stoppt, ist Ihre Sicherheitseinrichtung nicht mehr als teure Werkstattdekoration.
Ein Gabelstapler stößt auf dem Werkstattboden gegen ein starres Schutzrohr und durchtrennt dabei sauber die Rückmeldeleitung vom Empfänger des Lichtvorhangs zum Hauptschaltschrank. Der Bediener bemerkt den Schaden nicht und tritt auf das Fußpedal. Was als Nächstes passiert, hängt vollständig davon ab, ob Ihre elektrische Integration ausfallsicher ausgelegt wurde.
In der üblichen Industrieverdrahtung werden häufig „normalerweise offene“ Stromkreise verwendet, bei denen ein Schalter einen Spannungsimpuls sendet, um eine Aktion auszulösen. Wenn Sie einen Sicherheitssensor auf diese Weise verdrahten, wartet die Maschine auf ein positives Signal, um einen Not-Halt auszuführen. Durchtrennt der Gabelstapler diese Leitung, kann das Stoppsignal den Controller nie erreichen. Der Bediener unterbricht den unsichtbaren Strahl, der Sensor fordert lautstark den Maschinenstopp, doch wegen der durchtrennten Leitung bleiben die Hydraulikventile bestromt. Der Stößel fährt weiter nach unten.
Echte Steuerungszuverlässigkeit kehrt diese Logik um. Sicherheitskreise müssen „normalerweise geschlossen“ verdrahtet sein. Das bedeutet: Der Sensor liefert der Maschinensteuerung permanent ein 24-Volt-Signal, damit die Maschine überhaupt weiterlaufen darf. Fehlt dieses Signal – ob durch eine Hand im Lichtstrahl, einen Stromausfall oder einen vom Gabelstapler durchtrennten Leitungskanal –, wird der Stromkreis sofort spannungsfrei geschaltet und der Stößel angehalten. Sie müssen das System so auslegen, dass Schwerkraft und fehlende elektrische Energie immer zum sicheren Zustand führen: einer stehenden Maschine.
Jedes Mal, wenn ein mechanisches Relais öffnet und schließt, um ein Hydraulikventil anzuhalten, springt ein mikroskopisch kleiner Lichtbogen über die Kontakte. Über 100.000 Zyklen hinweg greift diese enorme Hitze das Metall an, bildet Krater und lässt es anschmelzen. Irgendwann verschweißen die Kontakte vollständig.
Redundanz ohne Überwachung schafft eine tödliche, stille Falle. Angenommen, Ihre Abkantpresse verfügt über einen Aufbau der Kategorie 3 mit zwei redundanten Relais. Relais A verschweißt an einem Dienstag. Der Bediener unterbricht den Lichtvorhang, und Relais B stoppt die Maschine erfolgreich. Der Bediener bemerkt nichts Ungewöhnliches und arbeitet weiter. Ihr redundantes System wurde damit unbemerkt zu einem System mit Einzelfehlerstelle herabgestuft. Drei Monate später verschweißt Relais B. Beim nächsten Eingriff des Bedieners in den Werkzeugraum stoppt die Maschine nicht mehr.
Zwangsgeführte Relais in Kombination mit einem Überwachungskreis sind die einzige Möglichkeit, diesen stillen Fehler zu erkennen. Bei einem zwangsgeführten Relais sind die Kontakte mechanisch miteinander gekoppelt. Verschweißt ein Kontakt, werden die anderen Kontakte physisch in ihrer Position gehalten und können ihren Zustand nicht wechseln. Der Überwachungskreis erkennt diese mechanische Abweichung sofort. Er lässt zu, dass Relais B den aktuellen Hub stoppt, verhindert aber konsequent, dass die Maschine den nächsten Hub einleitet. Einen verschweißten Relaiskontakt können Sie nicht mit bloßem Auge zuverlässig prüfen. Deshalb erfordert die Verifizierung dieser unsichtbaren Kette eine klar definierte Abfolge physischer Tests direkt in der Werkstatt, bevor der Bediener überhaupt ein Fußpedal berührt.
Bevor Sie auch nur ein einziges Loch für eine physische Halterung bohren, müssen Sie nachweisen, dass die soeben verdrahtete elektrische Kette tatsächlich funktioniert. Dazu erzwingen Sie einen Fehler. Gehen Sie zum Schaltschrank, lokalisieren Sie die Rückmeldeleitung der neu verdrahteten zwangsgeführten Relais und ziehen Sie sie während des Hubs von der Klemmleiste ab. Wenn der Stößel nicht sofort zum Stillstand kommt, ist die Verdrahtung fehlerhaft. Schließen Sie die Leitung wieder an, fahren Sie die Maschine, und blockieren Sie eines der redundanten Relais manuell mit einer nichtleitenden Sonde in geschlossener Stellung. Die Maschine muss anhalten und den Reset für den nächsten Hub verweigern. Erst wenn diese schonungslosen elektrischen Prüfungen bestanden sind, dürfen Sie mit der Montage der physischen Hardware beginnen.
Eine am Sonntagnachmittag perfekt nivellierte Lichtvorhanghalterung ist wenig wert, wenn am Montagmorgen der Betrieb in der Werkstatt anläuft. Ich habe Instandhaltungsteams erlebt, die stundenlang mit Lasernivellieren Sender- und Empfängersäulen auf Millimetertoleranz einstellten, nur damit das System in dem Moment einen Fehlalarm auslöste, in dem zwei Gänge weiter ein Gabelstapler eine Palette Stahl absetzte.
Lichtvorhänge beruhen auf einem präzisen optischen Zusammenspiel. Weicht die Sendersäule auch nur um ein halbes Grad ab, verfehlt der Strahl die Fotorezeptoren des Empfängers. Abkantpressen erzeugen enorme kinetische Energie. Wenn der Stempel in der V-Matrize aufsetzt, läuft die Stoßwelle durch den Maschinenrahmen direkt in die Montagehalterungen. Verwenden Sie herkömmliche L-Winkel aus dünnwandigem Aluminium, wirken diese wie Stimmgabeln. Die Vibration verstärkt sich am oberen Ende der Säulen, unterbricht die optische Ebene und stoppt die Maschine ohne erkennbaren Grund.
Sie müssen robuste, versteifte Stahlhalterungen verwenden, die mit Gummi-Schwingungsdämpfern entkoppelt sind. Drücken Sie mit der Hand kräftig gegen das obere Ende der Sendersäule. Wenn sie sich sichtbar auslenken lässt, wird die Maschinenvibration den Strahl früher oder später unterbrechen. Erleben Bediener wegen instabiler Halterungen drei Fehlalarme in einer Stunde, sehen sie darin kein Sicherheitsgerät mehr. Sie sehen eine defekte Maschine, die sie daran hindert, Akkordleistung zu erbringen. Wie stellen Sie also sicher, dass die Stoppfähigkeit der Maschine nicht ebenso unbemerkt außerhalb der Spezifikation driftet, wie die Halterungen aus der Ausrichtung vibrieren?
Wenn Sie diese Ausrichtung nicht nur theoretisch, sondern an Ihrer konkreten Abkantpressen- und Sicherheitskonfiguration prüfen möchten, kann ADH Machine Tool als Anbieter CNC-basierter Lösungen für Biegen und Blechautomatisierung den nächsten technischen Abgleich unterstützen: Kontakt aufnehmen.
Bremsbeläge verglasen. Hydrauliköl altert. Ventilschieber sammeln mikroskopisch kleine Metallspäne an und beginnen zu klemmen. Die Nachlaufzeit von 90 Millisekunden, die Sie am Tag der Installation gemessen haben, wird sechs Monate später nicht mehr 90 Millisekunden betragen.
Ein Nachlaufzeitmonitor (Stop-Time Monitor, STM) ist die einzige Komponente, die diese mechanische Degradation erkennt, bevor sie den Abstand zwischen sicherer Distanz und Amputation überbrückt. Für die Integration haben Sie zwei Optionen: einen externen STM, der seitlich am Schaltschrank montiert wird, oder ein System, das direkt in die CNC-Steuerung der Maschine festverdrahtet ist. Externe Geräte nutzen eine separate Drehkurvenscheibe oder einen Linearencoder, um die Stößelgeschwindigkeit zu messen. Sie lassen sich bei älteren mechanischen Bremsen mit Reibkupplung leichter nachrüsten, bringen jedoch eine zusätzliche Ebene externer Verdrahtung mit sich, die beschädigt oder umgangen werden kann. Wer ohnehin eine moderne, CNC-basierte Biegelösung plant, kann diesen Integrationsaufwand früh in der Maschinenauswahl berücksichtigen.
Wenn Sie diese Entscheidung mit konkreten Maschinendaten abgleichen möchten, bietet ADH Machine Tool als vollständig CNC-basiertes Portfolio für Biegen, Schneiden, Nuten, Scheren und Blechautomation eine passende Grundlage: Der Downloadbereich mit Broschüren und technischen Unterlagen hilft dabei, Integrationsvarianten, Ausstattungsdetails und Spezifikationen frühzeitig in die Auswahl einzubeziehen.
Die feste Verdrahtung des STM mit der Sicherheits-SPS ist bei modernen hydraulischen Abkantpressen die überlegene Methode.
Die Steuerung überwacht bereits die Linearmaßstäbe, die die Stößelposition bis auf den Mikrometer erfassen. Durch die direkte Integration der STM-Software in die Steuerungsarchitektur berechnet die Maschine ihre eigene Stoppperformance kontinuierlich bei jedem einzelnen Hub. Driftet die Nachlaufzeit auch nur um fünf Millisekunden über den programmierten Grenzwert hinaus, verriegelt die Steuerung die Maschine. Wer diese Sicherheitslogik nicht nachträglich an eine ungeeignete Maschine anflanschen möchte, sollte bereits bei der Auswahl einer CNC-basierten Biegelösung auf eine passende Steuerungs- und Automationsarchitektur achten; eine CNC-Abkantpresse von ADH Machine Tool ist hier relevant, weil das Portfolio auf CNC-gestützte Blechbearbeitung einschließlich Biegen und Automatisierung ausgelegt ist. Doch zu wissen, dass die Maschine rechtzeitig stoppt, ist nur die halbe Aufgabe. Die andere Hälfte besteht darin, genau zu wissen, wann sie den Sicherheitssensor vollständig ignorieren darf.
Muting ist die gefährlichste, am häufigsten missverstandene und am stärksten missbrauchte Funktion an einer Abkantpresse. OSHA erlaubt, dass der Lichtvorhang in der letzten Phase des Hubs vorübergehend überbrückt – also gemutet – wird, damit der Bediener das Werkstück halten kann, während es nach oben gebogen wird. Die Regel ist eindeutig: Der Muting-Punkt darf nicht höher als 1/4 Zoll über dem Material eingestellt werden.
Liegt er höher, bleibt genug Raum, damit ein Finger des Bedieners zwischen Stempel und Blech geraten kann, während das Sicherheitssystem blind ist. Liegt er niedriger, löst der Lichtvorhang eine Störung aus, sobald der Stempel auf die natürliche Welligkeit eines verzogenen Blechs trifft. Das lässt sich nicht zuverlässig einstellen, indem man beim langsamen Absenken des Stößels ein Maßband nach Augenmaß abliest.
Für eine sichere Einstellung verwenden Sie einen präzisen 1/4-Zoll-Endmaßblock. Legen Sie Ihr tatsächliches Material auf die Matrize, platzieren Sie den Endmaßblock darauf und fahren Sie den Stößel im Einrichtbetrieb mit langsamer Geschwindigkeit nach unten, bis der Stempel den Block gerade berührt. Verriegeln Sie den Stößel. Stellen Sie anschließend den Muting-Endschalter oder den CNC-Parameter so ein, dass er genau an dieser Position auslöst.
Entfernen Sie den Block, fahren Sie einen Zyklus und beobachten Sie die Muting-Kontrollleuchte. Sie sollte einen Sekundenbruchteil aufleuchten, bevor der Stempel den Stahl berührt. Dieser 1/4-Zoll-Grenzwert ist aus Sicherheitssicht mathematisch einwandfrei. Doch was passiert, wenn ein Bediener einen komplexen Kasten mit vorgeformten Seitenflanschen biegen muss, die den Lichtstrahl unterbrechen, lange bevor der Stempel diesen idealen Muting-Punkt erreicht?
Sie formen ein fünf Zoll tiefes Elektrogehäuse. Die Biegungen eins, zwei und drei laufen einwandfrei. Bei Biegung vier zeigen die zuvor geformten Seitenflansche senkrecht nach oben in Richtung Stößel. Während das Werkzeug abwärts fährt, durchschneiden diese vertikalen Flansche das optische Feld des Lichtvorhangs lange bevor der Stempel den 1/4-Zoll-Muting-Grenzwert erreicht. Die Maschine stoppt. Der Bediener ist ausgesperrt.
Das ist kein seltener Sonderfall. Eine OSHA-Standardinterpretation aus dem Jahr 1991 warnte ausdrücklich, dass praktische Anwendungen von Lichtvorhängen an vielseitig einsetzbaren Abkantpressen selten sind – eben weil komplexe Profile den Strahl zwangsläufig unterbrechen. Abkantpressen sind dafür ausgelegt, Metall um Werkzeuge zu formen; Lichtvorhänge sind dafür ausgelegt, die Maschine in dem Moment anzuhalten, in dem irgendetwas in die Ebene eindringt. Diese beiden Konzepte stehen grundsätzlich im Konflikt.
Bediener werden dafür bezahlt zu produzieren, nicht dafür, auf eine gestörte Maschine zu starren. Also suchen sie nach einer Umgehung. Sie greifen auf die Sicherheitssteuerung zu und programmieren den Lichtvorhang so, dass er die spezifischen Fotoempfänger ignoriert, die von den Seitenflanschen blockiert werden. Damit schaffen sie eine temporäre Totzone in der unsichtbaren Wand. Die Maschine läuft, der Kasten wird gebogen, und der Bediener erreicht seine Stückzahl.
Gleichzeitig haben sie damit ein riesiges, nicht überwachtes Fenster direkt vor der Quetschstelle geschaffen.
Zwischen exaktem Ausblenden und dem Floating eines Lichtstrahls besteht ein entscheidender rechtlicher und physikalischer Unterschied. ANSI B11.3 erlaubt exaktes Ausblenden, allerdings nur unter äußerst strengen Bedingungen. Wenn ein fest installierter Materialauflagetisch dauerhaft zwei bestimmte Strahlen am unteren Rand des Lichtvorhangs blockiert, kann das System so programmiert werden, dass es diese ignoriert. Das ist zulässig, weil der physische Tisch die Totzone vollständig ausfüllt. Eine Hand kann sich nicht in einem Raum befinden, der bereits vom Tisch eingenommen wird.
Einen Strahl zu „floaten“, um einen Kastenflansch passieren zu lassen, verstößt gegen dieses grundlegende physikalische Prinzip.
Wenn ein Bediener ein Floating-Fenster programmiert, damit ein Blech aus 16-Gauge-Material durch den Lichtvorhang geführt werden kann, ist dieses Blech nur 0,060 Zoll dick. In der Praxis deaktiviert der Bediener häufig einen vertikalen Strahlenbereich von zwei Zoll, um die Bewegung des Materials während des Hubs zu berücksichtigen. Das Metall füllt diesen zwei Zoll großen Hohlraum jedoch nicht aus. Eine menschliche Hand ist über den Knöcheln etwa 1,5 Zoll dick. Indem der Strahl für das Werkstück freigegeben wird, schafft der Bediener eine maßgeschneiderte Lücke, die genau groß genug für die eigenen Finger ist – und zwar genau dort, wo die Hände das Material aktiv führen.
Hydraulische Abkantpressen fallen unter den allgemeinen OSHA-Standard 1910.212 zur Maschinenabsicherung. Dieser Standard ist leistungsorientiert: Die Schutzeinrichtung muss verhindern, dass Hände während des Arbeitszyklus in den Gefahrenbereich gelangen. Wenn ein Inspektor Ihre Fertigung begeht, wird er den Bediener auffordern, die Maschine bei einer Kastenbiegung zu takten. Kann der Inspektor einen 1,5 Zoll starken Prüfstab neben dem Flansch durch das Lichtfeld führen, ohne dass die Presse auslöst, wird die Beanstandung noch vor Schichtende ausgestellt.
Manchmal ist der Lichtvorhang schlicht das falsche Werkzeug für die Aufgabe. Wenn ein Rüstvorgang das Biegen eines großen, instabilen Blechs aus 20-Gauge-Stahl erfordert, muss der Bediener das Material von unten stützen, damit es nicht unter seinem Eigengewicht abknickt. Während der Flansch nach oben klappt, bewegen sich die Arme des Bedieners zwangsläufig in das Lichtfeld.
Wenn das Sicherheitssystem bei normaler Materialhandhabung ständig Störungen auslöst, wird es in der Fertigung früher oder später zwangsläufig umgangen.
Genau an diesem Punkt müssen Sie den Lichtvorhang vollständig aufgeben. Nach 1910.212 ist eine Schutzeinrichtung, die für normale Arbeiten deaktiviert werden muss, nicht konform. Wenn das Teileprofil vorgibt, dass sich Hände in der optischen Ebene befinden müssen, ist ein vier Zoll hinter dem Werkzeug montierter Lichtvorhang lediglich reaktive Compliance. Er ist eine Dekoration, die einen Auditor beruhigen soll – kein Mechanismus, der eine Hand schützt.
Echte Konformität erfordert, die Technologie an die Physik des Biegevorgangs anzupassen. Wenn komplexe Profile Ihren Arbeitsplan dominieren, müssen Sie feste Lichtvorhänge aufgeben. Stattdessen müssen Sie auf aktive Laserschutzsysteme umstellen, die mit dem Stößel mitfahren und den millimetergenauen Raum direkt unter der Stempelspitze überwachen, oder die Gefahr vollständig konstruktiv beseitigen – etwa mit Zweihandsteuerungen und einem Schnellvorschub, der vor der Quetschstelle zuverlässig stoppt. Die unsichtbare Sicherheitskette darf kein „manchmal“-Glied enthalten.
Ob Sie sich auf einen festen Lichtvorhang, einen aktiven Laser oder Zweihandsteuerungen verlassen: Jede Schutztechnologie hat eine entscheidende Schwachstelle. Sie ist vollständig davon abhängig, dass die Abkantpresse mechanisch exakt dann stoppt, wenn sie den Befehl dazu erhält. Öl wird heiß, Schlamm lagert sich in den Proportionalventilen ab, und O-Ringe verlieren ihre Form. Eine Maschine, die im Januar, als der OSHA-Auditor sie abnahm, nach 90 Millisekunden stoppte, wird im Juli nicht mehr zwangsläufig nach 90 Millisekunden stoppen.
Die Verschlechterung der Stoppzeit bleibt unsichtbar. Man hört nicht, ob ein Hydraulikventil zehn Millisekunden langsamer schließt als gestern. Gerade weil dieser Verfall lautlos geschieht, verlangen Sicherheitsstandards einen täglichen Leistungstest der Stoppzeit. Doch eine Vorgabe auf dem Papier ist in der Fertigung wertlos, wenn die Befehlskette nicht eindeutig ist.
Wer hält also die Stoppuhr?
Der Sicherheitsmanager hat die Richtlinie geschrieben, sitzt aber gerade in einer Budgetbesprechung. Der Instandhaltungstechniker hat die Werkzeuge, steckt jedoch mitten in einer Staplerreparatur. Übrig bleibt der Bediener. Er muss den täglichen Test durchführen. Schließlich ist er derjenige, der seine Hände in den Werkzeugraum bringt.
Das Protokollieren des Tests darf jedoch kein hastig abgehaktes Kästchen auf einem Klemmbrett neben der Steuerung sein. Wenn der Bediener die Abkantpresse testet und der Stoppzeitmonitor 105 Millisekunden statt des Referenzwerts von 90 Millisekunden anzeigt, braucht er die uneingeschränkte Befugnis, die Maschine stillzusetzen und zu sperren. Wenn der Bediener den Fehler dokumentiert, die Produktion ihn aber dennoch zwingt, den Auftrag weiterzufahren, trägt der Sicherheitsmanager die rechtliche Verantwortung, während der Bediener körperlich gefährdet ist. Dann reißt die Kette.
Nehmen wir an, der Bediener macht seine Arbeit. Der Monitor zeigt eine Drift von 15 Millisekunden. Damit ist die Maschine offiziell nicht mehr konform.
Fünfzehn Millisekunden entsprechen ungefähr der Zeit, die eine Biene für einen Flügelschlag benötigt. Das klingt belanglos. Ist es aber nicht. Bei der üblichen Handgeschwindigkeitskonstante von 63 Zoll pro Sekunde bedeutet eine Verzögerung von 15 Millisekunden, dass die Hand des Bedieners fast einen ganzen Zoll tiefer in den Werkzeugraum gelangt, bevor der Stößel zum Stillstand kommt. Ihre Schutzeinrichtung – ob fester Lichtvorhang, Zweihandbedienpult oder aktiver Laser – wurde rechnerisch an die Stoppzeit vom Januar gebunden. Dieser Bezugspunkt hat sich gerade verschoben.
Nun stehen Sie vor einer harten, teuren Entscheidung.
Option eins: Sie lösen die Halterungen des Lichtvorhangs oder den Sockel der Zweihandsteuerung, versetzen sie um einen Zoll weiter vom Quetschpunkt weg und berechnen den Sicherheitsabstand für die neue, trägere Stoppzeit neu. Option zwei: Sie setzen die Abkantpresse außer Betrieb, sperren sie, zerlegen den Hydraulikblock, überholen die trägen Ventile und bringen die Maschine wieder auf ihren ursprünglichen Referenzwert von 90 Millisekunden.
Die Halterungen zu versetzen ist heute billig, verkleinert aber den Arbeitsbereich des Bedieners und bremst die Produktion. Die Presse zu überholen ist heute teuer, behandelt jedoch die Ursache, statt sich nur mit dem Symptom zu arrangieren. Was Sie nicht tun können: es ignorieren.
Die Entscheidung, ob Sie einen trägen Hydraulikblock überholen oder Ihre Sicherheitskonsolen einfach einen Zoll weiter nach hinten versetzen, ist keine Sicherheitsentscheidung. Es ist eine Frage der Produktionsmathematik. Mechanischen Verschleiß durch eine Vergrößerung des Sicherheitsabstands zu kompensieren, wirkt wie eine kostenlose Lösung, um die Linie am Laufen zu halten. Tatsächlich ist es jedoch eine dauerhafte, sich kumulierende Belastung für Ihren Durchsatz. Um nicht weiter Zykluszeit zu verlieren und Sicherheit verlässlich zu gewährleisten, brauchen Sie eine schonungslose, binäre Bewertung Ihrer Fertigung. Kein „vielleicht“, kein „weitgehend konform“. Wenden Sie dieses Framework am Montagmorgen an.
Wenn ich als Auditor eine Werkstatt betrete, interessiert mich nicht, wie teuer Ihre Lichtvorhänge sind. Ich suche nach einem Leistungsnachweis. Führen Sie dieses Go/No-Go-Audit an jeder Abkantpresse durch, die Sie besitzen. Ein einziges „No“ bedeutet, dass die Maschine nicht sicher betrieben werden kann.
Sie können nicht bis Montagmorgen jede Abkantpresse in der Fertigung grundlegend überholen. Wenn Kapital knapp ist und Produktionspläne unerbittlich sind, müssen Sie die unsichtbare Kette nach genau dieser Reihenfolge priorisieren:
Betrachten Sie Lichtvorhänge nicht länger als Plug-and-play-Zubehör, das lediglich dazu dient, behördliche Anforderungen zu erfüllen. Ein Paar gelber optischer Säulen seitlich an eine Abkantpresse zu schrauben, macht die Maschine nicht sicher. Es schafft lediglich eine Art Stolperdraht.
Was den Stößel tatsächlich zum Stillstand bringt, ist das gesamte integrierte System: die kompromisslose Steifigkeit der Halterungen, die redundante Architektur der Sicherheitsrelais und die unmittelbare Reaktion der Hydraulikventile. Ihre neue Grundlage ist einfach: Beherrschen Sie die Berechnungen, setzen Sie die täglichen Prüfungen konsequent durch und konstruieren Sie Schlupflöcher aus dem System heraus. Wenn die Maschine nicht schnell genug stoppen kann, um den Bediener in einem Abstand zu schützen, der zugleich eine effiziente Produktion ermöglicht, umgehen Sie nicht den Sensor – Sie setzen die Maschine instand.
