Betreten Sie eine beliebige mittelgroße Lohnfertigung, und wahrscheinlich steht mitten in der Halle eine hydraulische Abkantpresse mit 135 Tonnen Presskraft. Gestern hat sie noch 1/4-Zoll-A36-Stahlblech geformt. Heute versucht ein Bediener, ihr ein Elektronikgehäuse aus 22-Gauge-Aluminium abzuringen.
Der Inhaber sieht diese Maschine und hält sie für eine Cashcow, weil sie nie stillsteht. Doch ein Blick in den Ausschussbehälter und die Rüstprotokolle zeigt: Vielseitig ist diese Maschine keineswegs. Sie ist bei beiden Aufträgen nur gleichermaßen unrentabel.
Uns wurde eine falsche Vorstellung davon verkauft, wofür eine Abkantpresse eigentlich gedacht ist.
Wenn Betriebe einen Scheck über 150.000 Dollar für eine neue Abkantpresse ausstellen, rechtfertigen sie das mit der vermeintlichen Flexibilität. Setzt man jedoch für den Ausschussbehälter und die Rüstprotokolle einen harten Dollarbetrag an, wird die Rechnung schnell bitter. Wenn Sie 1/4-Zoll-Blech und 22-Gauge-Aluminium auf exakt demselben hydraulischen Antrieb biegen wollen, sind Sie nicht vielseitig – Sie verlieren bei beiden Rüstungen Marge.
Werfen Sie einen Blick auf das Datenblatt einer Standard-Hydraulikpresse. Dort wird mit einem enormen Biegebereich geworben. Vertriebsmitarbeiter betonen gern, dass sich mit dem richtigen V-Werkzeug alles biegen lässt – von Folie bis Panzerplatte.
Wer solche Angaben nicht nur als Verkaufsversprechen, sondern als technische Entscheidungsgrundlage prüfen will, sollte die Maschinenunterlagen direkt mit den eigenen Material- und Toleranzanforderungen abgleichen. ADH Machine Tool bietet dafür eine CNC-basierte Blechbearbeitungspalette vom Biegen bis zur Automatisierung; die passenden Unterlagen können Sie hier als downloadbare Ressource einsehen.
Ja, der Stößel wird das Metall physisch in die Matrize drücken. Doch die Physik interessiert sich nicht für Verkaufsbroschüren. Wenn Sie bei einem langen Flansch eine Toleranz von ±0,5 Grad einhalten wollen, erwärmt sich das Hydrauliköl. Die Viskosität verändert sich. Der Stößel wandert um einige Tausendstel Zoll. Bei schwerem Blech fällt das kaum auf. Bei dünnwandigen Luft- und Raumfahrtteilen macht diese Abweichung aus einem 40-Dollar-Zuschnitt Material für den Recyclingbehälter. Die Maschine hat die Biegung zwar ausgeführt, doch die Gewinnmarge ist verschwunden.
Warum passiert das selbst dann, wenn ein erfahrener Bediener am Pedal steht?

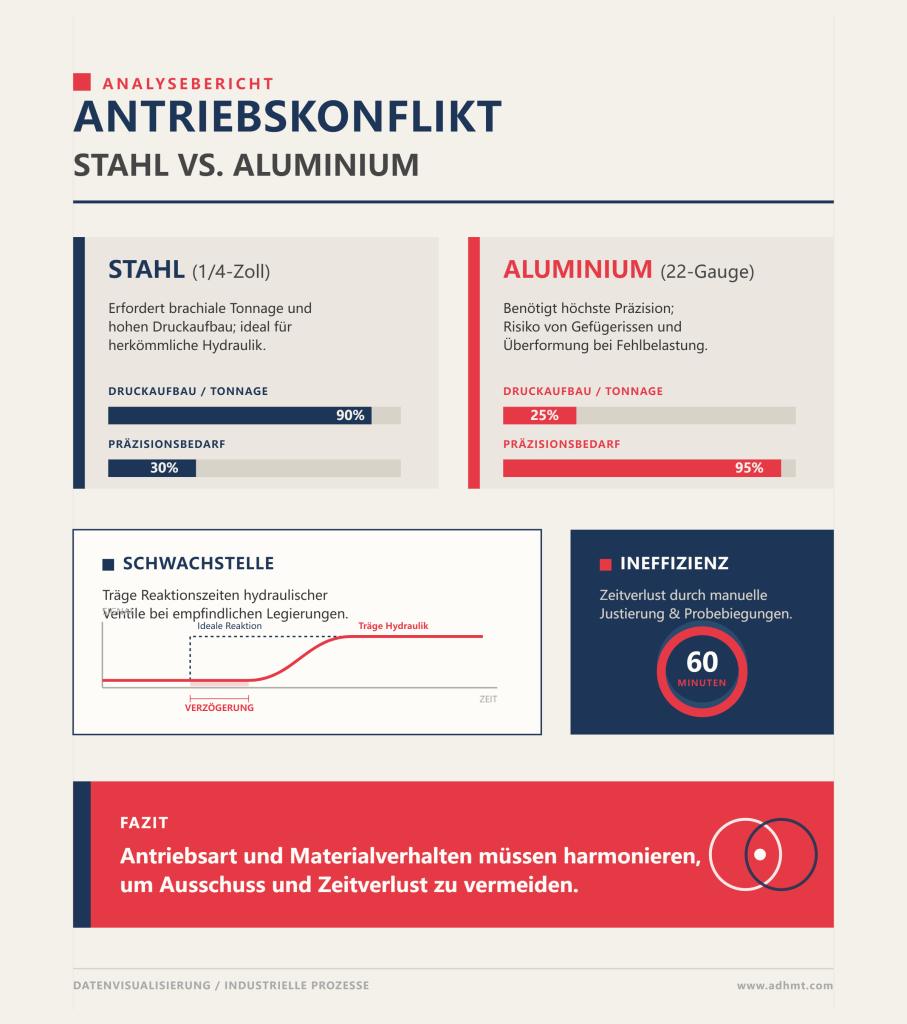

Beobachten Sie einen Bediener, der an einem herkömmlichen hydraulischen Antrieb von 1/4-Zoll-Baustahl auf 22-Gauge-Aluminium umstellt. Der Stahl verlangt rohe, brachiale Tonnage. Die Hydraulikzylinder füllen sich, der Druck baut sich auf, und das Metall gibt nach. Die Maschine ist in ihrem Element.
Dann kommt das Aluminium. Der Bediener braucht Fingerspitzengefühl, um Risse im Gefüge oder ein Überbiegen der weichen Legierung zu vermeiden. Doch die Hydraulikventile arbeiten weiterhin mit den trägen Reaktionszeiten, die für schwere Bleche ausgelegt sind. Der Bediener verbringt eine Stunde mit Probebiegungen, dem Nachjustieren der CNC-Korrekturwerte und der Jagd nach dem richtigen Winkel. Die Antriebsart – also der eigentliche Mechanismus, der den Stößel bewegt – passt grundsätzlich nicht zum Versagensverhalten des Materials. Stahl versagt, indem er Widerstand leistet, bis er nachgibt; Aluminium versagt, indem es reißt oder sich überformt, sobald der Stößel ihm auch nur etwas zu nahe kommt.
Was passiert, wenn ein Betrieb dieses Missverhältnis ignoriert und die Maschine trotzdem für beides einsetzt?
Ich habe einmal einen Betrieb auditiert, der im Drei-Schicht-Betrieb arbeitete, um einen Auftragsrückstand abzubauen. Seine „vielseitige“ 150-Tonnen-Abkantpresse lief ununterbrochen. Doch als wir die tatsächliche Biegezeit erfassten – also die Minuten, in denen der Stößel aktiv Metall formte –, lag sie unter 20 Prozent.
Der Rest der Schicht wurde von Rüstvorgängen, Probebiegungen und Bedienern aufgezehrt, die mit der Maschine kämpften, um bei Materialien Toleranzen einzuhalten, für die sie nie wirklich ausgelegt war. Die Vielseitigkeit der Maschine war kein Vorteil. Sie war ein Tarnnetz, das einen massiven Engpass verdeckte. Weil der Betrieb sich weigerte zu spezialisieren, hatte er einen Arbeitsablauf geschaffen, bei dem jeder Auftrag individuelle Nacharbeit erforderte. Er brauchte keine weitere Universalmaschine. Er musste aufhören, präzise Dünnblechbearbeitung und schwere Strukturbleche so zu behandeln, als wären sie dasselbe Handwerk.
Wenn ein solcher Engpass sichtbar wird, lohnt sich eine anwendungsbezogene Prüfung statt der nächste Kompromisskauf: ADH Machine Tool deckt CNC-basierte Lösungen für Biegen, Schneiden, Nuten, Scheren und Blechautomation ab und kann damit helfen, spezialisierte Prozessschritte sinnvoll zu trennen. Für eine Einschätzung Ihrer Anwendung können Sie Kontakt aufnehmen.
Um das zu beheben, muss man der harten Realität ins Auge sehen: Was passiert, wenn hochfeste Werkstoffe auf die falsche Antriebsart treffen?
Legen Sie ein 10 Fuß langes Blech aus 1 Zoll starkem Hardox 450 auf das Unterwerkzeug. Der Hallenkran ächzt. Wenn der Bediener das Pedal betätigt, biegen Sie nicht einfach Metall; Sie treten in einen Kampf mit der Physik ein. Ist Ihre Maschine ein „vielseitiger“ Mittelgewichtler, werden Sie diesen Kampf verlieren. Maschinen im Schwerbau und in der Landwirtschaft dürfen im Einsatz nicht einfach nachgeben, deshalb verlangen sie hochfeste Verschleißbleche, die schon in der Fertigung Widerstand leisten. Was passiert, wenn dieser Widerstand auf eine Maschine trifft, die auf Kompromisse ausgelegt ist?
Baustahl gibt vorhersehbar nach. Hochfeste Stähle tun das nicht. Sie benötigen enorme Kraft, um den Biegevorgang überhaupt einzuleiten, und halten diesen Widerstand bis tief in den Hub aufrecht. Ich habe einmal beobachtet, wie ein Betrieb versuchte, eine Schleißauskleidung für eine Bulldozerschaufel auf einer 150-Tonnen-Abkantpresse zu formen, die laut Datenblatt eine „Maximalkapazität“ von 1-Zoll-Blech hatte. Das Datenblatt log technisch gesehen nicht – die Hydraulikpumpe konnte den erforderlichen Druck erzeugen. Doch in dem Moment, in dem der Stempel auf das Material traf, begann die Maschine zu zittern. Die Energie floss nicht in das Nachgeben des Stahls, sondern in das Verdrehen der Seitenrahmen der Maschine. Kundenspezifische Werkzeuge und Mehrfachbiege-Setups werden bei solchen unterdimensionierten Maschinen oft als Ausweg angepriesen, um den Tonnagebedarf zu senken. Doch damit tauscht man lediglich eine Maschinengrenze gegen eine Abhängigkeit vom Bediener. Am Ende braucht man einen Meister seines Fachs, der ein schweres Blech durch eine Folge flacher Hübe hindurchpflegt – und dabei die Arbeitskostenmargen zerstört. Warum verlassen wir uns beim Umformen solcher Werkstoffe noch immer auf rohe Gewalt?
Wenn Sie über eine 12-Fuß-Bettlänge hinweg 400 Tonnen Kraft aufbringen müssen, sind Hydraulikzylinder die einzig verlässliche Lösung. Sie erzeugen enormen, dauerhaft anliegenden Druck, der auch dann nicht nachgibt, wenn hochfeste Bleche plötzlich mehr Widerstand leisten. Servoelektrische Abkantpressen machen enorme Fortschritte und dominieren den Markt für landwirtschaftliche Rahmen unter 1/2 Zoll mit Geschwindigkeit und Präzision. Setzt man eine servoelektrische Presse jedoch auf eine 1-Zoll-Panzerplatte an, werden die Kugelgewindetriebe überlastet, bevor das Metall überhaupt ans Nachgeben denkt. Die Hydraulik dominiert den Schwerlastbereich, weil sich Fluidkraft wirtschaftlich skalieren lässt; wer solche Anwendungen in Richtung CNC-gestützter Biegeprozesse weiterdenkt, findet bei ADH Machine Tool mit der großen Abkantpresse einen naheliegenden Bezugspunkt für schwere Blech- und Großformat-Aufgaben. Dieser Vorteil verschwindet jedoch in dem Moment, in dem keine schweren Platten mehr gebogen werden, sondern bei leichteren Bauteilen enge Toleranzen einzuhalten sind. Genau die Flüssigkeit, die 400 Tonnen Presskraft ermöglicht, erwärmt sich im Laufe einer Schicht, verändert ihre Viskosität und lässt den Stößel driften. Wenn Hydraulik also die Rohkraft liefert, was bestimmt dann tatsächlich die Genauigkeit einer schweren Biegung?
Tonnage ist nur eine Zahl an der Pumpe; erst Steifigkeit bringt diese Tonnage wirklich ins Material. Drücken 400 Tonnen auf eine schwere Platte, drückt sie mit 400 Tonnen zurück. Ist der Rahmen nicht massiv überdimensioniert, biegt er sich durch.
Diese Durchbiegung zerstört die Fähigkeit, hochfesten Stahl kontrolliert zu verarbeiten, denn er verhält sich wie eine extrem kraftvolle Feder. Eine 1-Zoll-Strenx-Platte auf 90 Grad zu formen, erfordert häufig ein Überbiegen auf 75 Grad. Gibt der Rahmen nach, erfährt die Mitte der Platte weniger Druck als die Ränder. Sie federt mit einer völlig anderen Rate zurück – und statt einer ebenen Platte entsteht ein Propeller.
Bediener versuchen, dem mit aggressiven Bombierkurven hinterherzuregulieren, doch die Berechnung der Rückfederung wird damit zur reinen Fiktion. Eine leichtere Maschine mag zunächst 50.000 US-Dollar sparen, doch am Ende zahlen Sie mit Ausschuss bei hochfesten Teilen. Kein noch so großes Fingerspitzengefühl des Bedieners korrigiert eine Abweichung von 3 Grad in der Mitte eines Bulldozer-Schilds. Eine schwache Eisenkonstruktion lässt sich nicht per Software ausgleichen. Entweder verfügt die Maschine über die Steifigkeit, das Material über die gesamte Biegelinie in einen einheitlichen Fließzustand zu zwingen – oder sie verfügt nicht darüber. Doch was geschieht, wenn man dieses hydraulische Kraftpaket für Teile einsetzt, bei denen nicht die Tonnage, sondern thermisches Driften der Hauptgegner ist?
Um 8:00 Uhr besteht ein 16-Gauge-Titanhalter für die Luft- und Raumfahrt die Prüfung mit einer exakt mittigen 90,0-Grad-Biegung. Um 15:00 Uhr biegt derselbe Bediener mit exakt demselben CNC-Programm dasselbe Material – und das Messergebnis liegt bei 90,6 Grad. Das Teil wandert direkt in den Ausschussbehälter.
Was hat sich verändert? Die Temperatur des Hydrauliköls.
Beim Wechsel von schweren Platten zu Gehäusen für Medizin- und Luftfahrtanwendungen verändert sich der Gegner: Nicht mehr die grobe strukturelle Durchbiegung ist das Problem, sondern mikroskopische thermische Ungleichmäßigkeit. Warum versagt eine Maschine, die 1-Zoll-Stahl zerdrücken kann, plötzlich beim Biegen dünner exotischer Werkstoffe?
Hydraulikflüssigkeit ist das Lebenselixier des Schwerlastbiegens, aber sie ist von Natur aus instabil. Läuft eine Hydraulikpumpe über eine Acht-Stunden-Schicht, erwärmt Reibung das Öl. Mit steigender Öltemperatur sinkt die Viskosität. Dünneres Öl passiert die inneren Zylinderdichtungen schneller; dadurch müssen die Proportionalventile stärker arbeiten und länger nachregeln, um den Stößel auf einer präzisen Tiefe zu halten.
Beim Luftbiegen ist die Stößeltiefe alles.
Ein Positionierfehler des Stößels von nur 0,002 Zoll führt bei dünnem Blech bereits zu einer Winkelabweichung von einem ganzen Grad. Man kann Ölkühler installieren und Kompensationsalgorithmen programmieren – am Ende kämpft man dennoch gegen die Fluiddynamik. Servoelektrische Abkantpressen eliminieren die Hydraulikflüssigkeit vollständig. Sie nutzen direkt angetriebene AC-Servomotoren, gekoppelt mit Präzisions-Kugelgewindetrieben oder Doppelriemenantrieben, und erreichen eine Stößelwiederholgenauigkeit von ±0,01 mm – unabhängig davon, ob die Maschine seit fünf Minuten oder seit fünfzehn Stunden läuft. Wenn die mechanische Verbindung absolut ist, was passiert dann, wenn wir diese Kontrolle auf kompromisslose Werkstoffe anwenden?
Ein Blech aus hochfestem Titan für die Luft- und Raumfahrt ist nicht nur teuer; es ist auch äußerst rissanfällig, wenn es überbogen und anschließend korrigiert wird. Medizinische Gehäuse erfordern eine Winkelgenauigkeit von ±0,1°, damit EMI-Abschirmdichtungen empfindliche Elektronik zuverlässig umschließen. Wenn Ihre hydraulische Abkantpresse um 0,5 Grad driftet, stellen Sie nicht einfach einen Parameter nach – Sie verschrotten einen Rohling im Wert von 800 US-Dollar.
Medizinische ISO-Vorschriften verlangen eine zertifizierte Rückverfolgbarkeit.
Man kann ein Teil nicht einfach so lange biegen, bis es passt; man muss nachweisen, dass der Prozess selbst stabil ist. Servoelektrische Antriebe liefern Drehmoment-Rückmeldungen in Echtzeit und belegen damit, dass die Maschine bei Teil 1 exakt dieselbe Kraft und Tiefe erreicht hat wie bei Teil 500. Ein hybrides hydraulisch-elektrisches System mag den Anschaffungspreis um 20 Prozent senken und einige Toleranzlücken schließen, stützt sich aber weiterhin auf Fluid, um den Stößel zu bewegen. Wenn eine einzige verschrottete Titancharge mehr kostet als die monatliche Finanzierungsrate der Maschine – warum setzen Betriebe bei komplexen Rüstungen dann immer noch auf Fluiddynamik?
Betritt man einen profitablen Fertigungsbetrieb für medizinische Gehäuse, sieht man Bediener, die Vier-Stationen-Progressivaufbauten über ein zwei Meter langes Bett fahren. Sie biegen links außen einen Flansch, legen in der Mitte einen Falz und schließen rechts außen ein Gehäuse. Hydraulikzylinder mögen das überhaupt nicht. Werden 40 Tonnen ganz links am Stößel aufgebracht, wird der rechte Zylinder mechanisch mitgeschleppt; das belastet die Führungen und bringt die Parallelität des Stößels aus dem Lot.
Servoelektrische Abkantpressen beherrschen außermittige Lasten von Haus aus.
Da der linke und der rechte Servomotor vollständig unabhängig voneinander arbeiten – häufig mit linearen Maßstäben, die bis in den Mikrometerbereich erfassen –, verteilen sie das Drehmoment sofort so, dass die absolute Parallelität des Stößels unabhängig von der Lastposition erhalten bleibt. Das Ergebnis: eine perfekte Biegung an Station eins und eine ebenso perfekte Biegung an Station vier, ohne dass die Maschine gegen sich selbst arbeitet. Doch selbst wenn der Stößel vollkommen parallel bleibt: Was passiert mit dem Werkzeug, das zwischen Stößel und Bett eingespannt ist?
Ein Betrieb investiert 200.000 US-Dollar in eine servoelektrische Abkantpresse, bestückt sie mit einem Standardsatz europäischer Präzisionswerkzeuge und hat dennoch Mühe, bei Inconel eine Toleranz von ±0,1° einzuhalten. Die Anzeigen der Maschine melden einen absolut ebenen Stößel. In Wirklichkeit biegt sich die Stempelspitze. Wenn bei hochfesten exotischen Legierungen die Kraft auf einen scharfen Stempelradius konzentriert wird, wird der Werkzeugstahl selbst komprimiert und verformt sich.
Bei 15 Tonnen pro Fuß kann ein hoher Schwanenhalsstempel seitlich um 0,002 Zoll ausweichen.
Da servoelektrische Antriebe das Motordrehmoment in Echtzeit und ohne hydraulische Dämpfung überwachen, können sie diese mikroskopische Werkzeugverschiebung als Widerstandsspitze erkennen. Die Maschine registriert den Werkzeugfehler, noch bevor der Bediener bemerkt, dass die Biegung nicht rechtwinklig ist. Das Urteil über die servoelektrische Vorgabe ist eindeutig: Sie garantiert unerreichte Präzision bei dünnen exotischen Werkstoffen, opfert dafür jedoch vollständig den Hochtonnage-Durchsatz in der Serienfertigung.
Versuchen Sie, dieselbe servoelektrische Maschine zum Stanzen schwerer Querträger für Lkw-Fahrgestelle einzusetzen, stoßen Sie schnell an ihre mechanischen Grenzen. Hochtonnage-Kugelgewindetriebe verschleißen unter dauerhaft massiven Lasten, und die Investitionskosten einer elektrischen 300-Tonnen-Maschine zerstören Ihren ROI, noch bevor das erste Teil im Behälter landet. In der Automobilbranche brauchen Sie eine Maschine, die die schnellen Zykluszeiten eines Servoantriebs mit der rohen Kraft der Hydraulik verbindet. Wie halten Sie also die Zykluszeiten ein, wenn das Material selbst nicht mitspielt?
Eine Palette verzinkter Stahl in 11-Gauge von Lieferant A lässt sich perfekt auf 90 Grad biegen. Die nächste Palette von Lieferant B, nach exakt derselben Nennspezifikation zugeschnitten, trifft auf das Werkzeug und biegt sich auf 92 Grad.
Der Bediener stoppt die Maschine, biegt ein Reststück zur Probe, korrigiert die Stößeltiefe um 0,015 Zoll und nimmt die Produktion wieder auf.
In einer hochvolumigen Automobilserie ist diese fünfminütige Unterbrechung ein katastrophaler Margenkiller. Die meisten Fertiger machen die Rückfederung verantwortlich, doch Rückfederung ist lediglich eine berechenbare physikalische Größe, abhängig von Streckgrenze und Materialdicke. Der eigentliche Gegner ist die Materialinkonsistenz. Automobilstanzer und -fertiger kaufen hochfesten niedriglegierten Stahl (HSLA) waggonweise, und die Streckgrenze schwankt enorm von Coil zu Coil – sogar von der Außenseite eines Coils bis zu seinem Kern. Einen dauerhaften Offset können Sie nicht berechnen, wenn sich die zugrunde liegende Streckgrenze alle 500 Teile ändert. Wenn Sie einen Zyklus mit 15 Biegungen pro Minute ständig anhalten müssen, um metallurgische Schwankungen manuell auszugleichen, welches Antriebssystem hält den Stößel dann tatsächlich in Bewegung?
Eine Hybrid-Abkantpresse ersetzt den großen, wärmeerzeugenden zentralen Hydrauliktank durch ein lokales, geschlossenes Kreislaufsystem. Ein Servomotor treibt direkt eine bidirektionale Hydraulikpumpe an, die unmittelbar auf dem Zylinder montiert ist.
Sie läuft nur, wenn sich der Stößel bewegt.
Rein hydraulische Systeme laufen permanent, erhitzen das Öl und begrenzen die Eilganggeschwindigkeit auf etwa 120 Millimeter pro Sekunde. Reinen Servos fehlt die rohe, dauerhaft verfügbare Prägekraft, die für 250-Tonnen-Automobilanwendungen erforderlich ist, ohne ihre mechanischen Verbindungen zu überlasten. Hybridsysteme bieten die schnellen Eilganggeschwindigkeiten eines Servos – häufig über 200 Millimeter pro Sekunde – und die hohe Prägekraft einer Hydraulik, während sie zugleich 60 Prozent weniger Strom verbrauchen und die Öltemperaturen absolut stabil halten. Sie erhalten die Tonnage, um HSLA-Stahl zu formen, und die Geschwindigkeit, um Automobilquoten zu erfüllen. Doch wenn der Stößel erst schnell genug läuft, wie stellen Sie sicher, dass der Bediener die Maschine in diesem Tempo tatsächlich beschicken kann?
Beobachten Sie, wie ein Bediener ein komplexes, asymmetrisches Hitzeschild für eine Automobil-Abgasanlage an einem standardmäßigen 2-Achsen-Hinteranschlag ausrichtet. Er schiebt den Zuschnitt ein, dreht ihn leicht, damit er die Anschläge trifft, zögert kurz, um sicherzugehen, dass er bündig anliegt, und tritt dann auf das Pedal. Dieses Zögern kostet vier Sekunden.
Bei 1.000 Teilen pro Schicht kostet eine Verzögerung von vier Sekunden mehr als eine Stunde reine Maschinenstillstandszeit.
Ein 6-Achsen-CNC-Hinteranschlag, der X1, X2, R1, R2, Z1 und Z2 unabhängig steuert, passt sich dem asymmetrischen Zuschnitt sofort an. Die Finger fahren auf unterschiedliche Tiefen und Höhen und bilden so für jede einzelne Biegung eine individuelle Aufnahmetasche. Der Bediener schiebt das Teil einfach in diese Tasche – ohne Ausrichten, ohne Drehen, ohne Nachjustieren. Die genaue Schwelle für den Umstieg auf einen 6-Achsen-Anschlag richtet sich nicht nach der Teilekomplexität, sondern nach dem Volumen multipliziert mit der Zögerzeit des Bedieners. Wenn Ihr Bediener mehr als drei Sekunden damit verbringt, einen Zuschnitt zu positionieren, wird eine CNC-basierte Biegelösung wie die CNC-Abkantpresse von ADH Machine Tool zum naheliegenden nächsten Schritt, weil sie Präzision, Achssteuerung und Automatisierung direkt in den Produktionsfluss bringt. Doch wenn täglich Tausende Teile durch die Maschine laufen, was geschieht dann mit dem Stahl unter dem Blech?
Nach 50.000 Hüben an einem schweren Lkw-Rahmenträger wird die Mitte Ihrer V-Matrize gegenüber den Außenkanten zwangsläufig um einige Tausendstel Zoll abgenutzt sein. Bediener versuchen häufig, diese lokale Vertiefung zu korrigieren, indem sie die aktive CNC-Bombierung der Maschine erhöhen.
Bombierung wölbt das gesamte Bett nach oben; sie füllt keine Schlaglöcher.
Aktive Bombierung dient dazu, die natürliche, parabolische Durchbiegung des oberen und unteren Maschinenrahmens unter hoher Tonnage auszugleichen. Wenn Sie ein Bombiersystem dazu zwingen, eine verschlissene Matrizenöffnung zu überkompensieren, verziehen Sie den Biegewinkel an den Außenkanten des Teils, nur um die Mitte zu korrigieren. Sich darauf zu verlassen, dass Bombierung Werkzeugverschleiß bei hohen Stückzahlen kaschiert, ist ein aussichtsloses Unterfangen, das Ausschussteile garantiert und letztlich die Matrize reißen lässt. Abgenutzte Werkzeuge müssen ersetzt werden – nicht die Maschine um sie herum verbogen. Wenn lokaler Werkzeugverschleiß bei einem zwei Meter langen Automobilteil schon so viel Chaos verursacht, was passiert dann, wenn wir eine einzelne Biegung über zwanzig Fuß Architekturstahl ziehen?
Ein 14 Fuß langes Aluminium-Verbundpaneel, das auf einer standardmäßigen hydraulischen 250-Tonnen-Abkantpresse gebogen wird, wölbt sich in der Mitte um genau 3/16 Zoll. Wenn dieses Paneel an einen Wolkenkratzer geschraubt wird, trifft die Sonne auf diese Krümmung und wirft einen Schatten, der das Gebäude wie eine verbeulte Bierdose aussehen lässt. Der Architekt weist die gesamte Charge zurück. Es fehlte Ihnen nicht an Tonnage, sondern an Steifigkeit. Sobald eine Biegung länger als zehn Fuß wird, biegen sich die massiven Stahlrahmen von oberem Stößel und unterem Bett unter Last in der Mitte physisch auseinander. Das ist die Durchbiegungskurve. Die Hydraulikzylinder drücken an den äußeren Enden des Stößels nach unten, doch die Mitte besteht aus ungestütztem Stahl, der eine enorme Spannweite überbrückt. Wenn sich der Stößel in der Mitte um 0,015 Zoll nach oben durchbiegt, dringt Ihr Stempel dort nicht tief genug in die Matrize ein, und die Mitte des Paneels wird zu wenig gebogen. Wie zwingt man ein Stahlteil von der Größe eines Schulbusses dazu, über seine gesamte Länge vollkommen eben nach unten zu drücken?
Die meisten Betriebe gehen davon aus, dass die Lösung darin besteht, eine massive 24-Fuß-Abkantpresse mit einteiligem Rahmen zu kaufen. Das ist ein 750.000-Dollar-Fehler. Ein einzelner 24-Fuß-Stößel ist aus konstruktiver Sicht ein Albtraum. Damit sich diese enorme Spannweite nicht wie eine Banane durchbiegt, muss der Maschinenbauer exponentiell mehr Gussstahl in den Rahmen einbringen. Das treibt die Investitionskosten in die Höhe und erfordert allein zur Aufnahme des statischen Maschinengewichts ein verstärktes Betonfundament. Tandem-Abkantpressen – zwei 12-Fuß-Maschinen, die so gekoppelt sind, dass sie wie eine einzige arbeiten – lösen das Geometrieproblem, indem sie die Dreh- beziehungsweise Angriffspunkte verändern. Statt zwei Hydraulikzylindern, die an den äußersten Enden eines 24-Fuß-Stößels drücken, stehen vier Zylinder zur Verfügung, die gleichmäßig über die Spannweite verteilt sind. Die Durchbiegungskurve wird dadurch in Teilabschnitte zerlegt. Wenn Sie einen Auftrag für 20 Fuß lange Vorhangfassaden erhalten, synchronisiert die Tandemkonfiguration die Stößel auf 0,01 Millimeter genau. Genau hier wird eine CNC-basierte Tandem-Abkantpresse von ADH Machine Tool zur praktischen Alternative zur überdimensionierten Einzelmaschine: Sie verbindet lange Biegelängen mit der Option, die Kapazität später wieder in zwei produktive Einheiten aufzuteilen. Ist das Architekturprojekt abgeschlossen, entkoppeln Sie die Software und verfügen plötzlich über zwei unabhängige 12-Fuß-Abkantpressen für Standardhalterungen. Doch wenn Sie diese Maschinen entkoppeln, um leichte Lüftungskanäle in hohen Stückzahlen zu fertigen, ergibt das schwere hydraulische Antriebssystem dann noch Sinn?
Das Biegen von 20-Gauge-verzinktem Stahl für HLK-Lüftungskanäle erfordert nahezu keine Tonnage. Ein kräftiger Luftzug könnte ihn fast schon verformen. Trotzdem sehe ich in Blechbetrieben regelmäßig Bediener, die modulare Kanalteile auf 150-Tonnen-Hydraulikpressen mit 12-Sekunden-Zyklen fertigen. Im leichten HLK-Blech kämpfen Sie nicht gegen Materialfestigkeit oder Rahmendurchbiegung. Sie kämpfen gegen die Uhr. Eine schnelle, vollelektrische Abkantpresse mit Riemen- und Riemenscheibenantrieb kann einen vollständigen Hub – abwärts, biegen und zurück – in weniger als drei Sekunden ausführen. Bei einer Serie von 5.000 modularen Kanalformteilen senkt eine Einsparung von neun Sekunden pro Biegung Ihre Arbeitskosten um 75 Prozent. Die elektrische Abkantpresse verbraucht nur einen Bruchteil der Energie, erzeugt keine Wärme und beschleunigt den Stößel sofort, weil sie nicht darauf warten muss, dass Hydraulikventile öffnen und Fluid Druck aufbaut. Sie kaufen Taktgeschwindigkeit, nicht Biegekraft. Doch was passiert, wenn Sie von einfachen 90-Grad-Lüftungskanälen zu komplexen Architekturprofilen wechseln und die Bauteilgeometrie physisch mit der Maschine kollidiert?
Versuchen Sie, eine vierseitige architektonische Säulenverkleidung mit einem 4 Zoll tiefen Rückkantflansch mit einem geraden Standardstempel zu biegen. Bei der dritten Biegung prallt die bereits geformte Seite des Paneels direkt gegen das Werkzeug. Die Bauteilgeometrie hat Sie in die Falle gelockt. Genau hier beginnen Betriebe zu unterlegen, zu improvisieren oder die Biegung zu erzwingen – und zerkratzen dabei unweigerlich die vorlackierte Architektur-Oberfläche, sodass ein 400-Dollar-Zuschnitt Ausschuss wird. Komplexe, tiefe Kastengeometrien erfordern segmentierte Kasten- und Schwenkbiegewerkzeuge, insbesondere hohe „Schwanenhals“-Stempel, die nach hinten gekrümmt sind und so einen Freiraum schaffen, in den die Rückkantflansche einschwenken können. In der Architektur-Fertigung dürfen Sie Werkzeuge nicht als Nebensache behandeln. Eine Tandem-Abkantpresse für 300.000 Dollar ist völlig nutzlos, wenn Sie nur Standard-V-Matrizen und gerade Stempel eingeplant haben. Das Werkzeug bestimmt die lichte Öffnung der Maschine – also die maximale Öffnungshöhe zwischen Stößel und Tisch – sowie die Hublänge. Wenn Sie eine Hochgeschwindigkeits-Abkantpresse mit nur 12 Zoll lichter Öffnung kaufen, bleiben Ihnen bei einem 10 Zoll hohen Schwanenhalsstempel exakt zwei Zoll, um ein großes Paneel hinein- und herauszumanövrieren. Wie übersetzen Sie diese harten geometrischen und mechanischen Grenzen in ein Lastenheft, das Ihr CFO tatsächlich genehmigt?
Der CFO sieht zwei Angebote auf Ihrem Schreibtisch. Das eine betrifft eine standardmäßige hydraulische 150-Tonnen-Abkantpresse für 120.000 Dollar. Das andere eine schnelle, vollelektrische Servo-Abkantpresse mit hydraulischer Klemmung und 6-Achs-Hinteranschlag für 300.000 Dollar. Wenn Sie der Finanzabteilung ein Datenblatt mit Begriffen wie „Stößelgeschwindigkeit“ und „lichte Öffnung“ vorlegen, wird sie jedes Mal die günstigere Maschine genehmigen. Die Finanzabteilung denkt in Risiko und Rendite. Sie müssen mechanische Grenzen in annualisierte finanzielle Belastungen übersetzen. Ein Maschinenkauf ist kein bloßes Kapazitätsupgrade, sondern ein gezielter Angriff auf Ihren teuersten Engpass.
Marketingbroschüren verkaufen Vielseitigkeit, doch Vielseitigkeit ist oft nur ein höfliches Wort für Kompromiss. Sie kaufen eine Maschine nicht danach, was sie theoretisch biegen kann, sondern danach, wie Ihre konkreten Materialien versagen. Wenn Sie Titan für die Luft- und Raumfahrt biegen, ist Ihr Ausfallmodus thermische Drift, die zu Winkelabweichungen führt. Verschrotten Sie pro Woche einen Rohling im Wert von 800 US-Dollar, weil sich die Hydraulikflüssigkeit erwärmt hat, kostet Sie diese „günstige“ Abkantpresse allein beim Material 41.600 US-Dollar pro Jahr. Wenn Sie schweren Strenx biegen, sind Rahmendurchbiegung und massiver Rückfederungseffekt der kritische Ausfallmodus. Berechnen Sie die exakten Kosten Ihrer aktuellen Ausschussquote, der Nacharbeitsstunden und der zurückgewiesenen Chargen. Stellen Sie diese Zahl neben den Preis des spezialisierten Antriebskonzepts – sei es ein reiner Servo-Antrieb für thermische Stabilität oder ein massives Hydrauliksystem für rohe Kraft. Wenn Sie nachweisen, dass das richtige Antriebssystem eine jährliche Ausschussbelastung von 60.000 US-Dollar eliminiert, rechtfertigt sich die Investition von selbst.
Die Tonnageberechnung dürfen Sie nicht einer Faustregel überlassen. Betrachten Sie Ihre Produktionspipeline und isolieren Sie genau das Material, das pro Fuß die höchste Kraft erfordert. Verwenden Sie keinen Baustahl als Referenz, wenn Sie AR400-Verschleißblech oder Edelstahl 304 biegen. Edelstahl benötigt etwa 50 Prozent mehr Tonnage als Baustahl; hochfeste Legierungen können das Doppelte erfordern. Wenn Ihr Worst-Case-Teil ein 8 Fuß langes Segment aus 1/4-Zoll-AR400 ist, ist die Rechnung unerbittlich. Sie ermitteln die für diese Materialdicke erforderliche V-Matrizenöffnung – bei hochzugfesten Blechen typischerweise das 10- bis 12-Fache der Materialdicke – und berechnen die genaue Tonnage pro Fuß, die nötig ist, um das Teil im Freibiegen ohne Prägen zu formen. Multiplizieren Sie diesen Wert mit der Biegelänge, addieren Sie eine Sicherheitsmarge von 20 Prozent, damit die Hydraulikzylinder nicht dauerhaft am Maximaldruck laufen, und ziehen Sie eine klare Grenze. Wenn Sie diese Berechnung der Finanzabteilung vorlegen, bitten Sie nicht länger um eine vielseitige Maschine – Sie fordern exakt die mechanische Kraft, die nötig ist, um Ihre Margen zu schützen.
Fertigungsbetriebe neigen dazu, Maschinen nach ihrem „durchschnittlichen“ Teil auszulegen. Genau so entsteht eine Werkstatt voller Maschinen, die gleichzeitig überlastet und nicht ausgelastet sind. Wenn 80 Prozent Ihres Volumens aus Haltern aus 16-Gauge-Blech bestehen, Ihr profitabelster Auftrag aber das Biegen von 10 Fuß langen Abschnitten aus 1/4-Zoll-Edelstahl erfordert, ist dieses 10-Fuß-Edelstahlteil Ihr Worst-Case-Szenario. Es bestimmt die Physik. Kaufen Sie eine 100-Tonnen-Abkantpresse, weil sie zum „durchschnittlichen“ Halter passt, werden Sie den Stößel beim Versuch, dieses Edelstahlpaneel auf 90 Grad zu bringen, physisch durchbiegen. Sie werden den Maschinenrahmen dauerhaft verziehen und damit seine Genauigkeit auch für die Halter zerstören. Legen Sie Bettlänge und Tonnage nach den absoluten Grenzen Ihres dicksten, längsten und höchstfesten Teils aus – und lassen Sie die Taktgeschwindigkeit den Antriebstyp bestimmen.
Die auffälligste Lücke in nahezu jedem Investitionsantrag sind die Kosten des Stillstands. Ein klassischer mechanischer Werkzeugwechsel dauert 45 Minuten: Schrauben lösen, schwere Stahlwerkzeuge verschieben und ausrichten. Wenn Ihr Auftragsmix vier Umrüstungen pro Tag erzwingt, verlieren Sie pro Schicht drei Stunden aktive Produktionszeit. Bei einem Werkstattsatz von 150 US-Dollar pro Stunde entspricht das einer jährlichen Belastung von 117.000 US-Dollar – nur fürs Schraubenschlüssel-Drehen. Hydraulisches Spannen erhöht den Anschaffungspreis der Maschine um etwa 15.000 US-Dollar, reduziert einen 45-minütigen Werkzeugwechsel aber per Knopfdruck auf zwei Minuten. Die Finanzabteilung wird sich gegen den Aufpreis sperren, bis Sie die Rechnung zeigen: Hydraulisches Spannen amortisiert sich in weniger als acht Wochen. Sie kaufen keinen Bedienkomfort. Sie kaufen jeden einzelnen Tag drei Stunden abrechenbare Maschinenzeit zurück. Verkaufen Sie die Abkantpresse nicht länger als Universalwerkzeug. Bauen Sie Ihren Investitionsantrag auf der harten Physik Ihres Worst-Case-Materials auf und zwingen Sie die Finanzabteilung, die Anlage als das zu sehen, was sie tatsächlich ist: eine mathematische Gleichung, bei der die richtigen Spezifikationen die Marge sichern.
