Die ersten Blechteile eines Wiederholauftrags bestehen die Prüfung. Nach der Hälfte des Produktionslaufs nimmt der Bediener eine weitere Winkelkorrektur vor,…
Sie geben „Press Brake Kit“ in die Suchleiste ein, die Kreditkarte griffbereit. Vor Ihrem inneren Auge entsteht ein robustes Flachpaket auf einer Palette – ein Rahmen, etwas Hydraulik und ein Satz Matrizen, die Sie am Wochenende zusammenschrauben können.
Früher habe ich genauso gedacht, bevor ich mein erstes 1/4-Zoll-Blech gebogen habe. Ich ging davon aus: Wenn man einen CNC-Plasmatisch im Karton kaufen kann, warum dann nicht auch eine Abkantpresse?
Doch beim Biegen von Metall geht es nicht darum, einen Plasmabrenner durch dünne Luft zu führen. Es geht darum, enorme, gewaltsame Kräfte zu beherrschen.

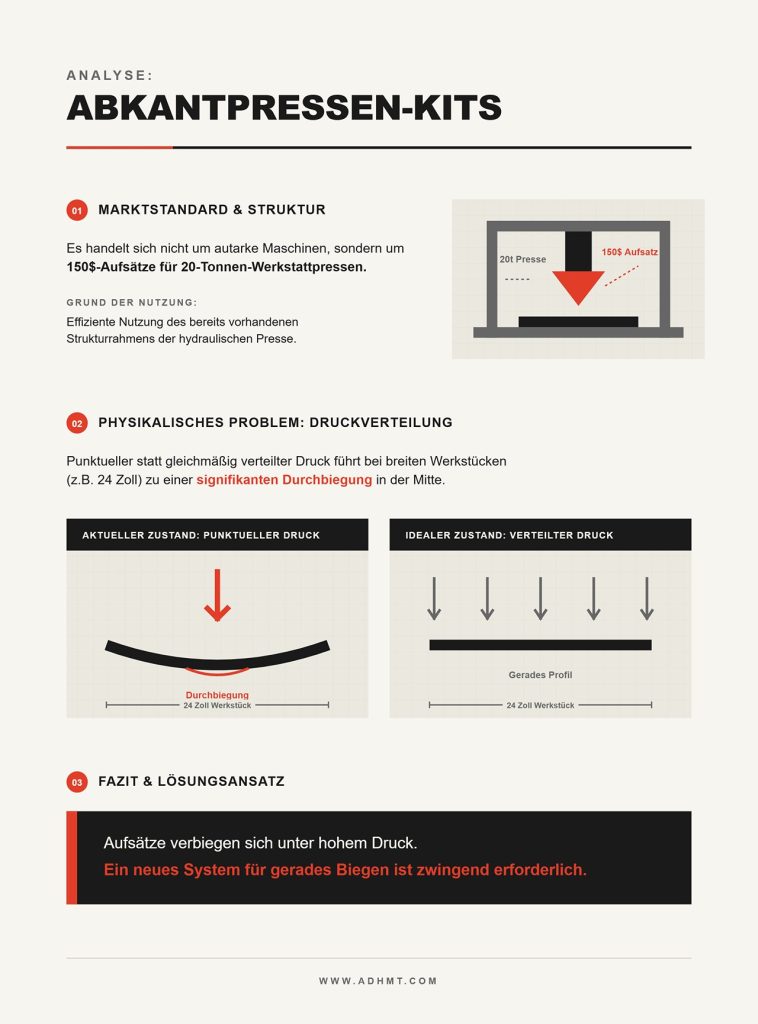

Sehen Sie sich die ersten zehn Treffer für „Press Brake Kit“ an. Sie werden keine eigenständige Maschine finden. Stattdessen finden Sie ein für 150 Dollar geschweißtes Stahlteil mit federrückgestelltem Oberstempel, das in eine handelsübliche 20-Tonnen-Hydraulik-Werkstattpresse eingeschoben wird.
Warum ist dies das einzige „Kit“, das der Markt anbietet? Weil eine Werkstattpresse bereits das eine Element besitzt, das sich nicht ohne Weiteres in Einzelteilen versenden lässt: einen geschlossenen, strukturellen Rahmen. Der Aufsatz nutzt lediglich die Steifigkeit der Presse. Doch diese geliehene Steifigkeit hat ihren Preis. Wenn Sie versuchen, eine 24-Zoll-Halterung mit einem einzelnen Flaschenheber zu biegen, der auf ein Stück Winkelstahl drückt, wölbt sich die Mitte, bevor die Kanten überhaupt die Matrize berühren. Der Druck wirkt punktuell, nicht gleichmäßig verteilt.
Wenn sich Aufsätze unter Druck durchbiegen, was ist dann erforderlich, um ein System zu bauen, das gerade biegt?
Der Bau einer Abkantpresse ist vergleichbar mit der Montage eines Hochleistungsgetriebes. Man kann nicht einfach eine Handvoll gehärteter Zahnräder in eine Kiste werfen, sie in der Garage zusammenschrauben und erwarten, dass sie 500 Fuß-Pfund Drehmoment aushalten, ohne sich selbst zu zerstören.
Eine einfache Stanzpresse kann mit modularen, verschraubten Bauteilen auskommen, weil sie lediglich an einem Punkt nach unten drückt. Eine Abkantpresse hingegen beruht auf absoluter Interdependenz über eine große Spannweite hinweg. Die Hydraulikzylinder müssen bis auf den Mikrometer exakt synchronisiert sein. Der Stößel muss auf das Bett abgestimmt sein. Drückt der linke Zylinder nur einen Bruchteil einer Sekunde schneller als der rechte, greift der Stempel ungleichmäßig ein. Das Metall verdreht sich. Ihr Werkstück ist Ausschuss. Ein funktionsfähiges Biegesystem ist nicht bloß eine Ansammlung von Teilen; es ist ein einziges, integriertes System, das darauf ausgelegt ist, seinen eigenen inneren Kräften standzuhalten.
Was geschieht also, wenn man versucht, diese Interdependenz zu umgehen und dennoch eine vollwertige Abkantpresse aus verschraubbaren Komponenten aufzubauen?
Stellen Sie sich vor, Sie packen einen hypothetischen DIY-Bausatz für eine Abkantpresse aus. Sie verschrauben die Seitenrahmen mit hochfesten Schrauben der Güteklasse 8 am Bett, ziehen alles mit dem vorgeschriebenen Drehmoment an und starten die Hydraulik, um ein Stück 3/8-Zoll-Weichstahl zu biegen.
Folgendes passiert als Nächstes: In dem Moment, in dem der Stempel auf das Metall trifft, versuchen 50 Tonnen Kraft, den Stößel nach oben und das Bett nach unten zu drücken. Diese Schrauben der Güteklasse 8? Sie dehnen sich. Der Rahmen gibt nach. Das ist ein erhebliches Sicherheitsrisiko. Eine verschraubte Verbindung in einer Hochtonnage-Biegeanwendung wirkt wie ein Scharnier, nicht wie eine Wand. In einer industriell gefertigten Maschine wird der Rahmen aus massiven, dicken Stahlplatten geschnitten, in schweren Vorrichtungen verschweißt und anschließend in einem großen Ofen spannungsarm geglüht. Das geschieht, weil Metall unter extremem Druck das schwächste Glied sucht. In einem verschraubbaren Bausatz ist dieses schwächste Glied jede einzelne von Ihnen montierte Schraube.

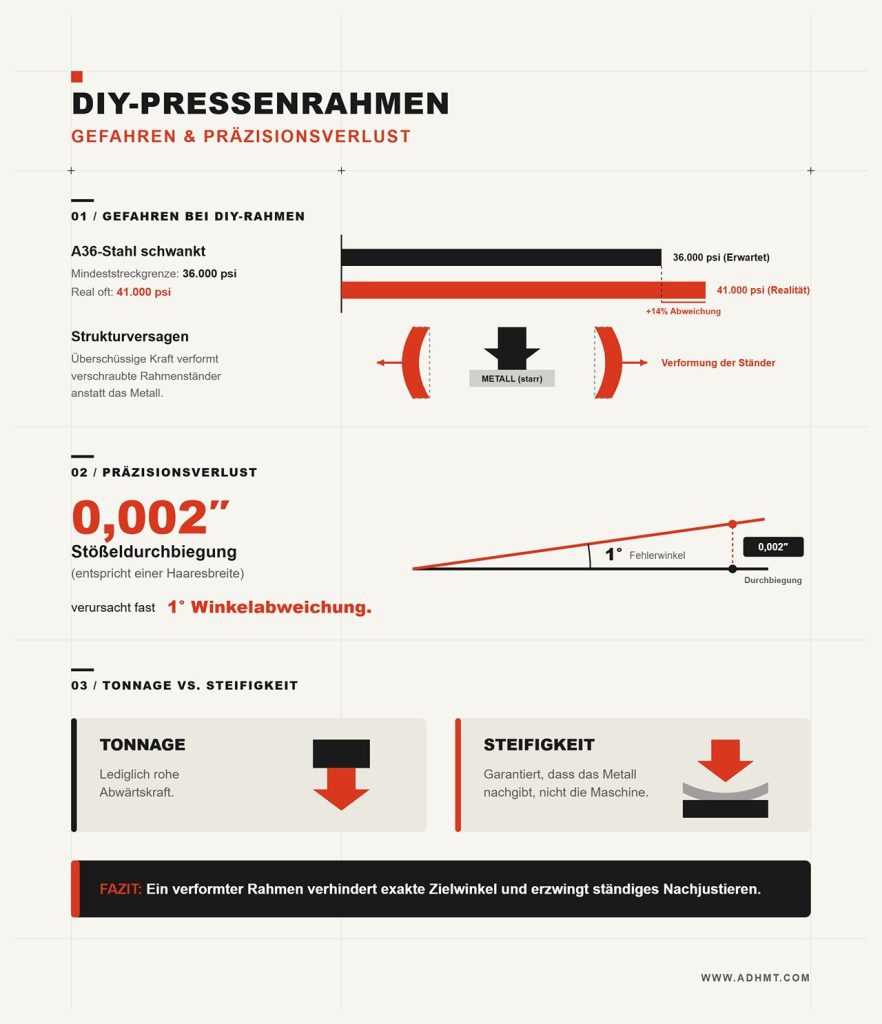

Wenn ein verschraubter Rahmen unter Last nachgibt, verlieren Sie nicht nur an Präzision. Sie schaffen eine strukturelle Schwachstelle, die grundlegend verändert, wie die Maschine die Tonnage aufnimmt.
Sie fahren zum Stahlhändler, kaufen ein Blech aus Standard-A36-Weichstahl und legen es auf Ihren neu verschraubten DIY-Pressenrahmen. Was der Händler Ihnen nicht sagt: A36 garantiert nur eine Mindeststreckgrenze von 36.000 psi. Dieses konkrete Blech kann tatsächlich bei 41.000 psi liegen. Treffen Ihre Hydraulikzylinder auf diesen etwas härteren Stahl, setzt sich das Metall zur Wehr. Der Druck muss irgendwohin, und statt dass sich der Stahl sauber in die V-Matrize formt, wandert die Kraft direkt in Ihre verschraubten Ständer.
Bereits 0,002 Zoll Durchbiegung in Ihrem Stößel – ungefähr die Dicke eines menschlichen Haares – verändern den endgültigen Biegewinkel in einer Standard-0,3-Zoll-Matrize um nahezu ein ganzes Grad.
Tonnage ist lediglich die rohe Kraft, die erforderlich ist, um den Stempel nach unten zu drücken. Steifigkeit hingegen sorgt dafür, dass das Metall nachgibt – und nicht Ihr Rahmen. Wenn sich Ihre Ständer dehnen, erreicht das Metall nicht den Zielwinkel. Sie werden ständig die Hublänge nachjustieren, ohne zu bemerken, dass sich die Maschine unter Last selbst verformt.
Industrielle Fertigungsbetriebe überwachen ihre Ausschussquoten genau, und selbst bei kommerziellen Abkantpressen im sechsstelligen Preisbereich entfallen 15 bis 20 Prozent der Nacharbeit auf ein bestimmtes Problem: den “Kanu-Effekt”. Wenn Sie versuchen, ein drei Fuß langes Blech zu biegen, drücken die Hydraulikzylinder am äußersten linken und rechten Rand des Stößels nach unten. Doch der Widerstand des Metalls wirkt über die gesamte Länge von drei Fuß entgegen. Die Mitte Ihres Stößels ist vollständig ungestützt. Unter mehrtonnigem Druck wölbt sich der Stahlstößel in der Mitte physisch nach oben, während sich das untere Bett nach unten durchbiegt.
Der Stempel dringt an den Rändern tief ein, berührt das Metall in der Mitte jedoch kaum.
Wir nennen das die Bananenbiegung. Am Ende erhalten Sie ein Bauteil mit 90 Grad an den Enden und 95 Grad in der Mitte. Professionelle Maschinen begegnen diesem Problem mit mechanischen Bombiersystemen – präzisen Keilen im Bett, die die Unterwerkzeugaufnahme gezielt nach oben wölben, um sich dem durchbiegenden Stößel anzupassen. Ein Bausatz aus dem Karton verfügt über keine Bombierkompensation. Er besteht lediglich aus einem C-Profil, das sich bei realer Tonnage wie ein Sprungbrett durchbiegt.
Gehen Sie zu einer kommerziellen 50-Tonnen-Abkantpresse und betrachten Sie die Seitenrahmen. Sie werden dort keine Hohlprofile finden und ganz sicher keine Schrauben der Güteklasse 8, die die primären Lastpunkte zusammenhalten. Stattdessen finden Sie massive Stahlplatten, oft zwei bis drei Zoll dick, die zu einer einzigen monolithischen Struktur verschweißt und in einem Industriofen spannungsarm geglüht wurden. Hersteller verwenden nicht Tausende Pfund Stahl, weil es beeindruckend aussieht. Sie tun es, weil sich die Durchbiegung des Stößels nur durch schiere, kompromisslose Masse begrenzen lässt.
Wenn Sie einen DIY-Bausatz aus Halbzollplatten montieren und verschrauben, erzeugen Sie an jeder einzelnen Verbindung ein Gelenk.
Vertrauen Sie niemals einem verschraubten Rahmen, wenn es um hydraulischen Druck im Mehrtonnenbereich geht. Diese Kräfte finden die Schraubverbindungen und dehnen die Gewinde, wodurch ein Präzisionswerkzeug zu einem strukturellen Risiko wird. Mit leichten Materialien oder raffinierter Geometrie lässt sich die Physik nicht austricksen. Doch selbst wenn es Ihnen gelänge, einen vollkommen steifen, mehrere Tonnen schweren, verschweißten Rahmen in Ihre Garage zu bringen, biegt ein massives Stück Stahl noch kein Metall von allein. Sie müssen immer noch herausfinden, wie Sie diesen gewaltigen Stößel mit perfekter Synchronisation im Mikrometerbereich nach unten bewegen.
Sie erhalten keine eigenständige Maschine, die Präzisionsteile biegt, nur weil Sie einen starken Zylinder an ein schweres Stück Stahl geschraubt haben. Eine Abkantpresse ist ein Gesamtsystem. Wenn Sie eine generische Teilekiste kaufen, gehen Sie davon aus, dass der Hersteller den Rahmen für die erforderliche Tonnage ausgelegt hat, die Hydraulik für gleichmäßigen Druck sorgt, die Werkzeuge perfekt zueinander passen und die Steuerung präzise misst. In Wirklichkeit sprechen diese vier Systeme völlig unterschiedliche mechanische Sprachen.
Hält der Rahmen, aber die Hydraulik reagiert verzögert, kippt der Stößel. Drückt der Stößel gleichmäßig, aber die Werkzeuggeometrie passt nicht zusammen, reißt das Material. Sitzt das Werkzeug perfekt, rutscht jedoch Ihr Hinteranschlag, haben Sie lediglich einen sehr teuren Briefbeschwerer hergestellt. Diese Systeme lassen sich nicht einfach zusammenschustern und zur Zusammenarbeit zwingen.
Wie wirken diese einzelnen Kräfte tatsächlich zusammen, wenn der Stößel nach unten fährt?
Wir haben bereits festgestellt, dass sich ein verschraubter Rahmen unter Mehrtonnendruck wie ein Gummiband dehnt. Das wurde oben schon behandelt – hier betrachten wir es aus einem anderen Blickwinkel: Wie die konkrete Steifigkeitsgrenze dieses Rahmens die tatsächliche Blechdicke bestimmt, die Sie physisch biegen können.
Betrachten Sie die gängige Regel „Tonnen pro Fuß“. Um ein 1/8-Zoll-Stück Weichstahl über eine 1-Zoll-V-Matrize zu biegen, sind etwa 15 Tonnen Kraft pro Fuß Länge erforderlich. Versuchen Sie, ein vier Fuß langes Teil zu biegen, benötigen Sie 60 Tonnen Druck. Diese 60 Tonnen verschwinden jedoch nicht einfach im Material; sie wirken unmittelbar auf das Unterbett zurück. Ist Ihr Unterbett für eine maximale Durchbiegung von 0,010 Zoll bei 50 Tonnen ausgelegt, führt eine Belastung mit 60 Tonnen nicht nur zu einem gebogenen Werkstück. Sie treibt das Stahlbett über seine elastische Grenze hinaus. Das Bett gibt nach. Die Grundlage Ihrer Maschine ist dauerhaft verformt.
Die Tonnage-Bewertung eines Rahmens ist keine Empfehlung, und sie hängt vollständig von der Werkzeugbreite und der Materialstärke ab, die Sie einsetzen.
Wenn es Ihnen gelingt, einen ausreichend massiven Rahmen zu beschaffen, der Ihre angestrebte Materialstärke ohne Verzug bewältigt, wie stellen Sie sicher, dass die aufgebrachte Kraft vollkommen gleichmäßig wirkt?
Stellen Sie sich vor, Sie packen einen hypothetischen DIY-Abkantpressen-Bausatz aus. Sie erhalten zwei hydraulische 20-Tonnen-Flaschenheber, ein Stück Schlauch und eine einzelne Pumpe. Sie montieren die Heber links und rechts an Ihrem Stößel, verbinden sie über ein T-Stück und gehen davon aus, dass 40 Tonnen Kraft gerade nach unten wirken.
Die Strömungsdynamik wird dieses Setup bereits beim ersten Biegevorgang scheitern lassen. Hydraulikflüssigkeit nimmt stets den Weg des geringsten Widerstands. Platzieren Sie ein kleines Werkstück leicht außerhalb der Mitte im Bett oder ist das Blech aufgrund von Walzwerkschwankungen auf der linken Seite minimal härter, bewegt sich der Heber auf der weicheren Seite schneller. Der Stößel kippt sofort. Schließen Sie niemals zwei unabhängige Zylinder an ein einziges Ventil an, ohne eine mechanische Torsionswelle oder eine CNC-Rückkopplungsschleife. Wenn der Stößel unter Last kippt, entstehen enorme Querkräfte, die Dichtungen zerstören und Führungen brechen lassen.
Professionelle Maschinen lösen dies mit einer Y1/Y2-Synchronisation. Sie verwenden Proportionalventile und lineare Glasmaßstäbe, die die Position des Stößels bis auf 0,0004 Zoll erfassen. Ist der linke Zylinder dem rechten um 0,001 Zoll voraus, drosselt der Computer innerhalb von Millisekunden den Hydraulikfluss, um den Stößel exakt waagerecht zu halten. Zwei günstige Flaschenheber besitzen keinerlei Rückkopplung – sie drücken einfach weiter, bis etwas versagt. Wer diese Risiken vermeiden und von Anfang an auf eine vollständig CNC-gesteuerte Lösung setzen möchte, findet mit einer professionellen CNC-Abkantpresse von ADH Machine Tool eine industriell ausgelegte Alternative, bei der Synchronisation, Steuerung und Hydrauliksystem als integriertes Gesamtsystem entwickelt sind.
Wenn Ihr Stößel schief nach unten fährt, was geschieht mit dem darunter eingespannten gehärteten Stahl?
Nehmen Sie einen Standardstempel im europäischen Stil mit 88 Grad von einem Anbieter und kombinieren Sie ihn mit einer V-Matrize im amerikanischen Stil mit 90 Grad, die Sie bei einem Liquidator gefunden haben. Montieren Sie beides in Ihrer Maschine und versuchen Sie, einen 90-Grad-Winkel zu biegen.
Die Aufnahmen sitzen nicht korrekt. Der Stempelradius passt nicht zur Matrizenbreite. Anstatt das Material sauber im Luftbiegeverfahren zu formen, drückt der Oberstempel das Blech in den Boden der Matrize – ein zerstörerischer Prozess, der als Coining bezeichnet wird. Es entstehen tiefe Oberflächenriefen im Metall, Mikrorisse entlang der Biegelinie und ein Bauteil, das unmittelbar nach Druckentlastung auf 93 Grad zurückfedert. Werkzeuge sind nicht bloß ein Keil und ein Amboss, sondern ein geometrisch abgestimmtes Paar. Stimmen Stempelradius, Winkel und V-Matrizenbreite nicht exakt aufeinander und auf die Materialstärke ab, erreichen Sie niemals Ihren Zielwinkel.
Ja, es gibt hochwertige modulare Systeme. Das Universal-Press-Brake-Konzept von Wila verwendet anpassbare Halter mit federbelasteten Stiften, die es ermöglichen, Trumpf-, amerikanische und europäische Werkzeugstile auf derselben Maschine zu kombinieren. Doch diese Universaladapter kosten mehr als die komplette Werkstattausstattung der meisten Hobbyanwender, und sie setzen weiterhin einen präzise bearbeiteten, durchbiegungsfreien Stößel voraus. Schlechte Geometrie lässt sich nicht durch Zukauf kompensieren.
Selbst wenn Sie perfekt abgestimmte, selbstzentrierende Werkzeuge haben – woher wissen Sie genau, an welcher Stelle das Metall liegen muss, bevor der Stößel abwärts fährt?
Ziehen Sie mit einem Sharpie eine Linie auf ein Stück 16-Gauge-Aluminium und versuchen Sie, diese Linie mit bloßem Auge direkt unter dem Stempel auszurichten. Sie werden die Mitte der Matrize um mindestens ein Sechzehntel Zoll verfehlen.
Doch beim Biegen von Metall geht es nicht darum, einen Plasmastrahl durch die Luft zu führen. Wenn sich Blech biegt, wird das Material physisch gedehnt. Die neutrale Faser verschiebt sich. Wenn Sie einen Schenkel wollen, der außen exakt 2,000 Zoll misst, müssen Sie die Biegeverkürzung berechnen und die gerade Kante des Blechs in einem sehr genau definierten Abstand hinter der Matrizenmitte positionieren. Ist Ihr Hinteranschlag nur um 0,015 Zoll verstellt, liegt bereits der erste Schenkel außerhalb der Toleranz. Drehen Sie das Teil für die zweite Biegung um, summiert sich der Fehler. Bei der dritten Biegung passt das Teil nicht einmal mehr in die Baugruppe.
Kommerzielle Hinteranschläge verwenden starre, motorisierte Finger auf den Achsen X, R und Z, um das Material mit Mikrometerpräzision zu positionieren. Ein DIY‑Bausatz stützt sich auf ein Stück Winkelstahl, das am Bett festgeklemmt ist. Sobald Sie ein schweres Stahlblech gegen einen geklemmten manuellen Anschlag schieben, gibt dieser nach. Ihr Nullpunkt geht verloren. Ohne einen steifen, reproduzierbaren Hinteranschlag fertigen Sie keine Bauteile, sondern falten Metall und hoffen auf das Beste.
Schieben Sie einen 159‑Dollar‑Biegeaufsatz in eine Standard‑20‑Tonnen‑Werkstattpresse, richten Sie ein zwei Zoll breites Stück 1/4‑Zoll‑Baustahl aus und pumpen Sie den Hebel. Das Metall biegt sich „ziemlich leicht“. Sie erhalten einen durchaus brauchbaren 90‑Grad‑Winkel. Für einen Moment fühlen Sie sich wie ein Fertigungsgenie, das das System ausgetrickst hat.
Doch einen kleinen Winkel für einen Motorradkotflügel zu biegen, ist eine Spielerei. Sobald Sie versuchen, dieses Setup auf ein 24‑Zoll‑breites Blech auszudehnen, ändern sich die physikalischen Bedingungen grundlegend.
Nehmen Sie denselben günstigen Werkstattpressen‑Aufsatz und legen Sie ein Stück 6061‑T6‑Aluminium ein. Pumpen Sie den Wagenheber. Statt einer sauberen Biegung hören Sie ein scharfes Knacken, wenn das Aluminium in zwei Teile bricht. Der Stempelradius generischer Aufsätze ist häufig zu scharf gefräst für spröde Legierungen, sodass das Material eher bricht als sich zu dehnen.
Diese anschraubbaren Kits sind im Wesentlichen grobe V‑Matrizen und Stempel, die auf federbelasteten Führungsstiften laufen und von einem Flaschenwagenheber nach unten gedrückt werden. Für schmale Baustahlwinkel, bei denen Präzision keine Rolle spielt, funktionieren sie ausreichend. Wenn Sie als Hobby‑Schweißer einen Schweißwagen oder eine individuelle Stoßstangenhalterung bauen, erledigen ein 20‑Tonnen‑Flaschenwagenheber und ein verschweißtes I‑Träger‑Stück die Aufgabe durchaus. Budgetlösungen bewähren sich genau dort, wo die Erwartungen niedrig und die Materialien nachgiebig sind.
Aber es sind keine Abkantpressen, sondern Metallbieger. Eine echte Abkantpresse kontrolliert den Biegeradius, die Eintauchtiefe und die Materialdehnung. Ein Werkstattpressen‑Aufsatz zwingt das Metall lediglich in eine Ecke, bis der Wagenheber am Limit ist oder das Material bricht. Wenn Sie breitere Bleche oder dickere Platten biegen wollen, ohne dass sie reißen, benötigen Sie mehr Tonnage und ein breiteres Bett.
Sie werden keine eigenständige Maschine finden, die die Lücke zwischen einem 200-Dollar-Anbauspielzeug und einer 30.000-Dollar-Industrie-Amada perfekt schließt. Also entscheiden Sie sich, selbst zu bauen. Sie kaufen einen robusten 50-Tonnen-Luft-/Hydraulikheber und schweißen einen massiven Sonderrahmen aus 5×5-Stahlrohr und 3/8-Zoll-U-Profilen.
Hier holt Sie die Mathematik ein. Ein einzelner, mittig montierter 50-Tonnen-Zylinder, der auf eine Spannweite von 40 Zoll drückt, verursacht eine erhebliche Durchbiegung des Stößels. Die Mitte Ihres Stempels drückt sich tief in die Matrize, während sich die ungestützten äußeren Bereiche des Stößels unter dem Widerstand des Stahls nach oben wölben. Am Ende entsteht der gefürchtete „Kanu-Effekt“ – ein Werkstück, das in der Mitte 90 Grad misst, an den Rändern jedoch 94 Grad.
Um die Durchbiegung des Stößels zu beheben, benötigen Sie zwei Zylinder, die weiter außen positioniert sind. Doch wie bereits zuvor festgestellt, erfordern zwei Zylinder eine perfekte Synchronisation, damit sich der Stößel nicht verkantet und blockiert. Nun kalkulieren Sie Proportionalventile, lineare Wegmesssysteme und ein individuelles Hydraulikaggregat. Was als 500-Dollar-Upgrade begann, um breitere Bleche zu biegen, hat sich plötzlich in ein 4.000-Dollar-Wissenschaftsprojekt verwandelt, das ISO-46-Hydrauliköl über Ihren Werkstattboden verteilt.
Angenommen, Sie bleiben beim einzelnen 50-Tonnen-Heber mit einem schweren DIY-Rahmen und kaufen ein hochwertiges 40-Zoll-Fingerbiegekit. Eine 3/8-Zoll-Platte biegen Sie mühelos. Dann legen Sie ein Stück 1/2-Zoll-Platte ein – und der Heber kommt vollständig zum Stillstand.
Der Rahmen ist nicht versagt. Die Hydraulik ist nicht versagt. Die Geometrie ist versagt. Die beworbene 3-Zoll-V-Matrizenöffnung des Kits beträgt tatsächlich 2,25 Zoll. Der Kraftbedarf steigt drastisch, wenn Sie dickes Material in eine schmale Matrize pressen. Um diese 1/2-Zoll-Platte zu biegen, müssen Sie nun maßgefertigte Profi-Matrizen mit größerer Öffnung kaufen. Doch Profi-Matrizen passen nicht zum Hobby-Stößel. Also fräsen Sie einen speziellen Adapter, verschrauben ihn und testen ein Stück teuren 1/2-Zoll-Edelstahl.
Da der Adapter nicht exakt sitzt, verschiebt sich der Stempel unter Druck. Belasten Sie einen Hydraulikzylinder oder nicht aufeinander abgestimmte Werkzeuge unter 50 Tonnen Druck niemals seitlich. Wenn ein gehärteter Stahlstempel unter Last zerbricht, schleudert er Splitter durch die Werkstatt wie eine Splittergranate.
Selbst wenn er nicht zerbricht, verrutscht der Stempel, die Biegung wird schief, und Ihr 80-Dollar-Edelstahlrohling landet direkt im Schrottbehälter. Die wahren Kosten eines „günstigen“ Kits liegen nicht im Kit selbst. Sie liegen im Stapel aus ruiniertem Metall, der sich in der Ecke anhäuft, weil Ihr nicht abgestimmtes System dieselbe Biegung kein zweites Mal reproduzieren kann.
Wenn Anbaukits im Grunde nur glorifizierte Blechabkantgeräte sind und das Zusammenstellen von Profi-Komponenten zu einem ausblutenden Budget und zerbrochenen Werkzeugen führt, wie baut ein pragmatischer Einsteiger dann tatsächlich ein funktionales Starter-Setup?
Stellen Sie sich vor, Sie packen ein hypothetisches DIY-Abkantpressen-Kit aus. Sie legen die generischen V-Matrizen, die ungehärteten Führungsstifte und die vorgebohrten Halterungen auf Ihre Werkbank. Es fühlt sich an, als würde man ein Hochleistungsgetriebe montieren, indem man eine Kiste loser Zahnräder in einen Pappkarton kippt und hofft, dass sie ineinandergreifen. Man kann nicht einfach unterschiedliche Teile zusammenschrauben und erwarten, dass sie 50 Tonnen Kraft aufnehmen, ohne sich selbst zu zerlegen.
Beim Biegen von Metall geht es jedoch nicht darum, einen Plasmaschneider durch dünne Luft zu führen. Es ist eine brutale, physische Auseinandersetzung zwischen mechanischer Kraft und dem Widerstand des Materials. Wenn Sie unbedingt Ihre eigene Anlage bauen wollen, statt eine zu kaufen, müssen Sie aufhören, in „Kits“ zu denken, und beginnen, in voneinander abhängigen Systemen zu denken.
Genau an diesem Punkt trennt sich Hobby-Improvisation von industriell belastbaren Lösungen. Wenn Sie Ihre Anforderungen realistisch bewerten und statt Einzelkomponenten ein abgestimmtes Gesamtsystem planen möchten, kann ein Gespräch mit einem erfahrenen Anbieter sinnvoll sein. ADH Machine Tool entwickelt vollständig CNC-basierte Lösungen für Schneiden, Biegen und automatisierte Blechbearbeitung und unterstützt Unternehmen aus Branchen wie Maschinenbau, Fahrzeugbau oder Schiffbau bei der systemischen Auslegung ihrer Anlagen. Für eine technische Einschätzung, Projektbesprechung oder Angebotsanfrage können Sie hier Kontakt aufnehmen: https://adhmt.de/contact/.
Alle fixieren sich auf die Gesamttonnage. Sie kaufen einen 50-Tonnen-Druckluft-Hydraulikzylinder, schweißen ein 40-Zoll-Bett und gehen davon aus, dass sie alles biegen können, was zwischen die Ständer passt.
Diese Annahme wird Ihr Werkzeug zerstören.
Ein Stempel, der für insgesamt 50 Tonnen ausgelegt ist, kann dennoch bei einem kurzen 8-Zoll-Winkel katastrophal versagen, wenn sich die Kraft zu stark konzentriert. Werkzeuge haben strenge Grenzwerte pro laufendem Meter. Wenn Ihre Matrize nur für 25 Tonnen pro Fuß ausgelegt ist und Sie 40 Tonnen in ein schmales Stück dicker Platte einleiten, reißt die Matrize. Sie müssen die zulässige Belastung pro Zoll des Werkzeugs höher priorisieren als die Gesamtleistung Ihres Hydraulikzylinders.
Der Werkstofftyp macht die Berechnung noch komplexer. Das Biegen von Edelstahl erfordert das 1,5-Fache der Tonnage von Baustahl bei exakt gleicher Dicke. Titan benötigt aufgrund ausgeprägter Kaltverfestigung bis zum 1,8-Fachen der Kraft. Aluminium kommt mit etwa der halben Tonnage aus – genau deshalb überleben günstige, verschraubte Bausätze in engen Hobby-Nischen. Für dünne Aluminiumwinkel funktionieren sie gut, doch sobald eine widerspenstige Legierung ins Spiel kommt, versagen sie.
Die Mindestanforderung für die Heimwerkstatt ist kein universeller Satz von Abmessungen. Sie besteht aus einem einzelnen, zentral angetriebenen Hydraulikstempel in Kombination mit einem stark verstreben Rahmen und einem Bett von höchstens 24 Zoll Breite. Ein einzelner Stempel beseitigt das Synchronisationsproblem von zwei Zylindern vollständig. Ein kurzes Bett begrenzt die Durchbiegung des Stempels, hält die Tonnage sicher innerhalb der Werkzeuggrenzen konzentriert und verhindert den gefürchteten Kanu-Effekt.
Wer jedoch merkt, dass Projekte regelmäßig über diese Grenzen hinausgehen – etwa bei härteren Stählen, längeren Kantungen oder wiederholgenauer Serienfertigung – sollte den Schritt von der improvisierten Lösung hin zu einer gesteuerten Maschine prüfen. Eine moderne NC-Abkantpresse bildet hier die logische Brücke: Sie kombiniert hydraulische Stabilität mit CNC-gestützter Präzision und ermöglicht reproduzierbare Ergebnisse ohne die Komplexität eines High-End-Biegezentrums. ADH Machine Tool entwickelt vollständig CNC-basierte Blechbearbeitungslösungen und positioniert solche NC-Modelle genau zwischen Heimwerkstatt-Improvisation und industrieller Vollausstattung – als kontrollierbaren, wirtschaftlichen Einstieg in professionelles Abkanten.
Sie werden keine einzelne Maschine finden, die ein Heimwerkstatt-Budget perfekt mit industrieller Steifigkeit vereint, daher müssen Sie priorisieren, wofür Sie Ihr Geld ausgeben. Investieren Sie jeden anfänglichen Euro in Rahmenmasse und aufeinander abgestimmte Werkzeuge.
Wenn Sie konkrete technische Daten, Konfigurationsoptionen und abgestimmte Biegelösungen vergleichen möchten, finden Sie in den Unterlagen von ADH Machine Tool eine strukturierte Übersicht zu CNC-Abkantpressen und passenden Systemkomponenten für anspruchsvolle Anwendungen in der Blechbearbeitung. Die vollständige Broschüre mit Spezifikationen und Ausstattungsdetails können Sie hier herunterladen: Technische Dokumentation herunterladen.
Anfänger kaufen gern teure Ablenkungen. Sie verschwenden Geld für digitale Winkelmesser, magnetische Laserlinien-Führungen oder aufwendige Multi-V-Matrizen, die nicht ganz zu ihrem selbstgebauten Stempel passen. All das ist bedeutungslos, wenn sich Ihr Rahmen streckt. Bei 30 Tonnen Kraft wird sich ein unzureichend verstreben Rahmen tatsächlich verlängern. Ihr Stempel bewegt sich nicht weiter, doch der Zylinder pumpt weiter und verschwendet hydraulische Energie darauf, Ihre Stahlständer zu dehnen, statt Ihr Werkstück zu biegen.
Überdimensionieren Sie Ihre Ständer und Ihren unteren Träger. Kaufen Sie anschließend zuerst professionelles, gehärtetes Stahlwerkzeug und konstruieren Sie Ihre Stempelaufnahme so, dass sie exakt zu diesem Werkzeug passt.
Wenn Sie versuchen, günstige, generische V-Blöcke an eine leistungsstarke Hydraulikanlage anzupassen, bauen Sie eine Splittergranate. Wenn nicht aufeinander abgestimmte Werkzeuge unter Last verrutschen, zerbrechen sie. Kaufen Sie den richtigen Stempel und die passende Matrize und bauen Sie die Maschine um sie herum.
Sie beenden die Schweißarbeiten, montieren den Wagenheber und verschrauben die Matrizen.
Legen Sie noch kein Metall in diese Maschine ein.
Zuerst prüfen Sie die Parallelität mit einer Messuhr – nicht mit bloßem Auge. Befestigen Sie den Magnetfuß am unteren Bett, fahren Sie mit der Messspitze die Unterkante des Stößels ab und kontrollieren Sie die Abweichung. Wenn Ihr zentral angetriebener Stößel auch nur um wenige Tausendstel Zoll nicht parallel steht, belastet er den Hydraulikzylinder beim Abwärtsfahren seitlich.
Belasten Sie einen Hydraulikstößel unter Druck niemals seitlich. Dadurch können die inneren Dichtungen versagen, die Zylinderwand beschädigt werden oder der Stempelhalter sauber abbrechen.
Führen Sie anschließend den Papiertest durch. Senken Sie den Stempel in die Matrize, wobei Sie dünne Papierstreifen in der Mitte und an beiden äußeren Enden des Werkzeugs platzieren. Geben Sie nur so viel Hydraulikdruck, dass sie eingeklemmt werden. Lassen sich die äußeren Streifen leicht herausziehen, während der mittlere festgeklemmt bleibt, verformt sich Ihr Stößel bereits unter seinem Eigengewicht, oder Ihr Bett weist eine Wölbung auf.
Sie müssen unterlegen, justieren und Ihre Befestigungspunkte nachbearbeiten, bis der Klemmdruck über die gesamte Spannweite vollkommen gleichmäßig ist. Erst dann wird deutlich, wie viel Präzision in einer Maschine steckt, die scheinbar nur Metall in einen Schlitz drückt. Und während Sie am dritten Abend die Messuhr über einen selbstgebauten Stößel führen, müssen Sie sich fragen, ob dieses Kalibrierprojekt Ihre Zeit tatsächlich wert war.
Stellen Sie sich vor, Sie öffnen eine hypothetische DIY-Abkantpressen-Bausatzkiste. Sie betrachten die schweren Stahlplatten, die generischen Zylinder und die Beutel mit Befestigungsteilen und reden sich ein, dass Sie durch das bloße Zusammenschrauben zehntausend Dollar sparen. Es ist eine verführerische Falle. Sie montieren den Rahmen, richten die Ständer aus und treten einen Schritt zurück, um Ihr Werk zu begutachten, in der Annahme, der schwierigste Teil liege hinter Ihnen. Doch Metall zu biegen bedeutet nicht, einen Plasmaschneider durch leere Luft zu führen. Es ist eine gewaltsame, hochdruckbelastete Auseinandersetzung zwischen mechanischer Kraft und Materialwiderstand, und ein steifer Rahmen ist lediglich die Mindestvoraussetzung, um an dieser Auseinandersetzung teilzunehmen. Die eigentliche Herausforderung beginnt in dem Moment, in dem Sie versuchen, diese trägen Stahlplatten präzise zu bewegen.
Der Bau einer Abkantpresse verlangt, dass Sie zugleich ein erfahrener Metallbauer, ein Experte für Strömungsmechanik und ein Industrieelektriker sind. Sind Ihre tragenden Schweißnähte nicht einwandfrei, reißt sich der Rahmen unter 50 Tonnen Druck selbst auseinander. Doch selbst wenn Ihre Nähte halten, wartet das Hydrauliksystem darauf, Sie zu ernüchtern.
Wenn Sie preisgünstige Hydraulikkomponenten beschaffen oder Teile aus einem Holzspalter übernehmen, übernehmen Sie unsichtbare Ineffizienzen. Ein schlecht ausgelegter Hydraulikkreislauf leidet unter thermischem Leistungsabfall. Während das Öl durch unterdimensionierte Ventile und scharfkantige 90-Grad-Anschlüsse gepresst wird, erzeugt Reibung Wärme. Dieser Temperaturanstieg verringert die Viskosität der Hydraulikflüssigkeit, wodurch die Systemeffizienz pro Stunde Dauerbetrieb um etwa 1,2 % sinkt. Ihr Stößel wird sich um 16:00 Uhr buchstäblich anders verhalten als um 8:00 Uhr morgens.
Sie können keine wiederholgenauen Biegewinkel erzielen, wenn die Presskraft Ihrer Maschine mit den Wetterbedingungen schwankt.
Dann folgt die elektrische Integration. Sie müssen Fußpedale, Endschalter und Magnetventile so verdrahten, dass der schwankende Hydraulikdruck sicher gesteuert wird. Verdrahten Sie niemals einen Hochdruck-Hydraulikkreislauf ohne fest installierten, ausfallsicheren Not-Aus. Bleibt ein Relais auf einer selbstgebauten Steuerplatine hängen, fährt der Stößel weiter nach unten, bis er Ihr Werkzeug zerstört, eine Hydraulikdichtung sprengt oder alles zerdrückt, was sich in seinem Weg befindet. Sie müssen sich fragen: Verfügen Sie über die interdisziplinäre Fachkompetenz, um in eine zum Zerkleinern von Stahl konzipierte Maschine entsprechende Fail-Safes zu integrieren?
Sie werden auf dem kommerziellen Markt keine Einzelmaschine finden, die perfekt in ein Hobbybudget passt, aber Sie werden auch keine leistungsfähige DIY-Maschine für ein paar Euro bauen. Die tatsächlichen Kosten einer selbstgebauten Abkantpresse fallen überwiegend erst später an.
Betrachten wir die Zahlen. Eine werkseitig gefertigte hydraulische Abkantpresse der Einstiegsklasse kostet zwischen 5.000 und 20.000 US-Dollar. Ein DIY-Bauer sieht diesen Preis, gibt 3.000 US-Dollar für Rohstahl und Hydraulikzylinder aus und geht davon aus, die ROI-Schlacht gewonnen zu haben.
Er hat das Werkzeug vergessen.
Präzises Biegen erfordert gehärtete Stahlstempel und V-Matrizen, die die Rechnung problemlos um weitere 2.000 bis 8.000 US-Dollar erhöhen. Kommerzielle Maschinen sind auf bestimmte Werkzeugstandards ausgelegt, sodass handelsübliche Matrizen direkt eingesetzt werden können und exakt ausgerichtet sind. Wenn Sie einen individuellen Rahmen bauen, müssen Sie häufig eine Werkstatt beauftragen, spezielle Adapter zu fräsen, nur um Standardwerkzeuge aufnehmen zu können. Hinzu kommen die Kosten für Hochdruckschläuche, einen korrekt dimensionierten Tank, industrielle Endschalter und den unvermeidlichen Austausch beschädigter Dichtungen, während Sie Ihre Hydraulikkreise abstimmen. Aus dem 3.000-Dollar-Wochenendprojekt wird plötzlich ein 9.000-Dollar-Problemfall, der immer noch keine Garantie, keinen kalibrierten Hinteranschlag und keine synchronisierten Zylinder bietet. Warum professionelles Geld ausgeben, um eine Amateurmaschine zu bauen?
Bevor Sie den ersten Lichtbogen zünden oder auch nur eine einzige Hydraulikleitung verlegen, müssen Sie Ihr tatsächliches Ziel definieren.
Wenn Ihr Ziel darin besteht zu verstehen, wie Fluiddynamik, Strukturmechanik und elektrische Relais zusammenspielen, dann ist der Bau einer Abkantpresse eine hervorragende und sehr lehrreiche Erfahrung. Sie experimentieren. Die Maschine selbst ist Ihr Projekt, und der unvermeidliche Metallschrott, geplatzte O-Ringe und wochenlange Ausfallzeiten sind schlicht die Studiengebühren.
Wenn Sie jedoch einen Stapel 10-Gauge-Edelstahl haben, aus dem bis Dienstag fünfzig identische Halterungen werden sollen, können Sie es sich nicht leisten, Maschinenbauer zu sein.
Die Herstellung wiederholgenauer Teile erfordert aktive Kompensation. Sie erfordert eine Maschine, bei der die Durchbiegung des Stößels eine bekannte, konstruktiv berücksichtigte Variable ist, bei der der Hydraulikdruck vollkommen konstant bleibt und bei der der Hinteranschlag das Material jedes einzelne Mal exakt an derselben Position platziert. Wenn Sie eine professionelle Einstiegsmaschine kaufen, erwerben Sie nicht nur Stahl und Öl. Sie kaufen tausende Stunden ingenieurtechnischer Versuche und Irrtümer, die Sie nicht selbst durchlaufen müssen. Sie kaufen die Sicherheit, dass Sie bei einer eingestellten 90-Grad-Biegung auch tatsächlich 90 Grad erhalten. Die eigentliche Entscheidung lautet nicht, ob Sie die Fähigkeiten besitzen, eine Abkantpresse zu bauen, sondern ob Sie Ihre Zeit so hoch bewerten, dass Sie erkennen, dass Sie es nicht müssen.
