Titan gehört zu den stärksten und leichtesten Materialien, die verfügbar sind, und blickt auf eine lange Geschichte der Vielseitigkeit in…
Eine Palette lasergeschnittener Bleche lag makellos auf dem Tisch – saubere Stege, Bohrungen auf den Punkt. Nach dem Abkanten rief mich die Montage zu sich. Die Löcher lagen um drei Millimeter daneben. Gleiches Abwicklungsmaß. Gleiches Material. „Aber die Maschine biegt doch nur Metall“, meinte der Neue.
Genau da merkt man: Beim Biegen entscheidet sich, ob Präzision entsteht – oder verloren geht.
Nehmen Sie einen Streifen Baustahl und biegen Sie ihn über das Knie. Die Form hat sich verändert. Nehmen Sie nun denselben Streifen und fordern Sie einen 90°-Winkel ±0,5°, mit Schenkellängen, die in einer nachgelagerten Schweißvorrichtung exakt anliegen müssen. Das ist kein simples Umformen. Das ist Geometrie unter Krafteinwirkung.
Wenn eine Abkantpresse eine Biegung erzeugt, werden die äußeren Fasern des Metalls gedehnt und die inneren gestaucht. Dazwischen liegt die neutrale Faser – die Zone, deren Länge sich nicht verändert. Ihre Lage bestimmt die Biegezugabe. Diese bestimmt die Abwicklung. Und die Abwicklung entscheidet darüber, ob die Bohrungen nach dem Umformen noch fluchten.
Weichen Sie hier nur um einen Bruchteil ab, vererbt sich der Fehler an jedes nachfolgende Bauteil.
Ich habe einmal eine Abwicklung freigegeben, ohne nach einem Lieferantenwechsel die Biegezugabe neu zu berechnen. Die Teile ließen sich problemlos kanten – sahen gut aus – bis zur Montage. Wir mussten 600 Gehäuse verschrotten, weil jeder Deckel um 2 mm überstand. Eine Lektion im fünfstelligen Bereich – und sie hatte mit Geometrie zu tun, nicht mit „ein bisschen Biegen“.
Hier liegt die Falle: zu glauben, die Abkantpresse forme lediglich Metall, während sie in Wahrheit mathematische Zusammenhänge unwiderruflich festschreibt.
Faustregel für die Werkhalle: Wenn die Biegung die Geometrie verändert, trägt die Abkantpresse die Verantwortung für die Toleranz. Behandeln Sie sie wie ein Präzisionsinstrument – nicht wie einen Klapptisch.
Doch wie erzeugt die Maschine diese Geometrie eigentlich?
Stellen Sie sich vor, wie der Stempel das Blech in eine V-Matrize drückt. Beim Luftbiegen wird das Material nicht vollständig in die Matrize gepresst. Das Blech berührt das Werkzeug an drei Punkten – an den beiden Schultern der Matrize und an der Stempelspitze. Der Endwinkel hängt davon ab, wie tief der Stempel eintaucht. Hub gleich Winkel.
Beim Bottoming (auch Prägebiegen genannt) drückt der Stempel das Material kraftvoll in den Matrizenwinkel. Hier wird nicht nur geformt – das Metall wird gezielt gegen die Werkzeuggeometrie gepresst, bis es vollständig plastisch nachgibt. Winkel gleich Werkzeug.
Luftbiegen ist flexibel: Mit einem Werkzeugsatz lassen sich unterschiedliche Winkel realisieren. Bottoming erfordert deutlich höhere Kräfte, bietet jedoch eine höhere Wiederholgenauigkeit – vorausgesetzt, das Material verhält sich wie erwartet.

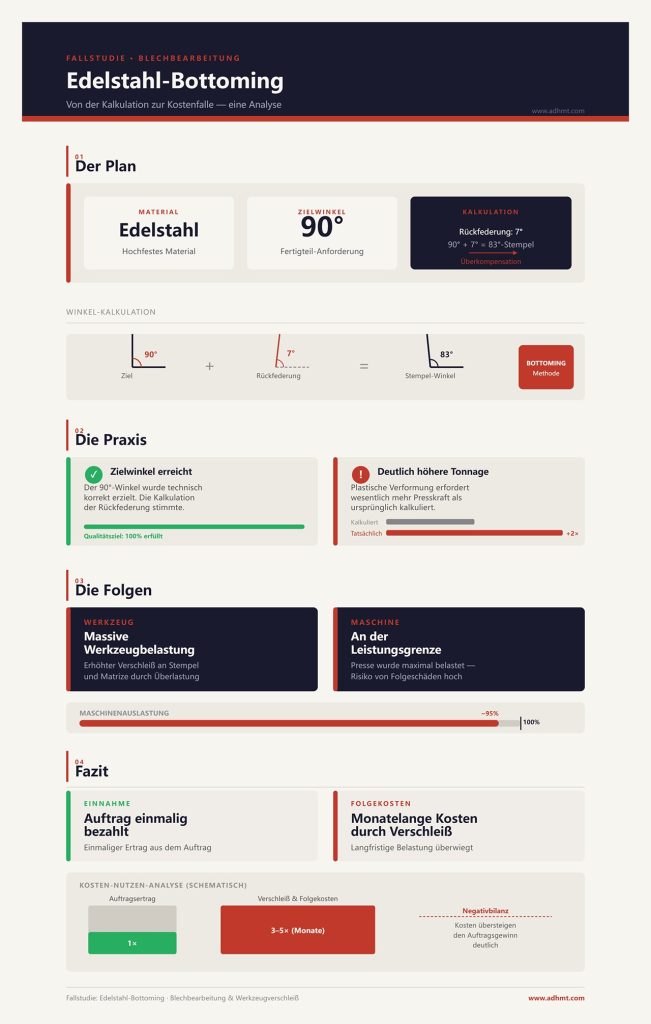

Das habe ich auf die teure Art bei einem Edelstahlauftrag gelernt. Wir kalkulierten mit 7° Rückfederung und wählten einen 83°-Stempel, um beim Bottoming auf saubere 90° zu kommen. Auf dem Papier: perfekt. In der Praxis mussten wir die Tonnage deutlich höher treiben als geplant, um eine vollständige plastische Verformung durch die gesamte Materialdicke zu erreichen. Den Winkel trafen wir – ja. Aber wir belasteten das Werkzeug massiv und brachten die Maschine beinahe an ihre Leistungsgrenze. Der Auftrag wurde einmal bezahlt – der Verschleiß hat uns noch Monate gekostet.
Hier liegt die Falle: zu glauben, der Werkzeugwinkel garantiere automatisch den Bauteilwinkel.
Beim Luftbiegen kontrollieren Sie den Winkel über die Eindringtiefe. Beim Bottoming kontrollieren Sie ihn über die Kraft. Beide Verfahren sind jedoch nur so stabil wie Ihr Material – und Ihre Maschine.
Werkstattregel: Wählen Sie das Biegeverfahren nach der Stabilität Ihres Prozesses – Luftbiegen für Flexibilität, Bottoming für Wiederholgenauigkeit – und verlassen Sie sich niemals allein auf Krafttabellen statt auf reale Verifizierung in der Fertigung.
Und selbst wenn Sie sich für das richtige Verfahren entscheiden, hat das Material immer noch ein gewichtiges Wort mitzureden.
Biegen Sie einen Streifen auf 90°. Entlasten Sie ihn. Und beobachten Sie, wie er sich auf 92° öffnet. Diese Rückbewegung ist die Rückfederung – das elastische „Gedächtnis“ des Werkstoffs, das ihn in Richtung Ausgangszustand zurückziehen will.
Jede Legierung, jede Materialstärke, die Walzrichtung – selbst Unterschiede zwischen Chargen – beeinflussen das Maß der Rückfederung. Moderne Abkantpressen arbeiten mit Winkelsensoren und Bombierungskompensation, um in Echtzeit zu messen und nachzuregeln. Klingt narrensicher.
Bis es das nicht mehr ist.
Wir hatten einmal eine gemischte Charge, bei der die Hälfte der Tafeln aus einem anderen Coil-Los stammte. Das In-Prozess-Korrektursystem der Presse regelte auf Basis der ersten Hübe nach. Dann änderte sich das Materialverhalten minimal. Die Maschine „korrigierte“ weiter nach dem alten Muster – und produzierte eine komplette Palette mit zwei Grad Abweichung, bevor es jemand bemerkte. Intelligente Maschine. Falsche Annahme. Teurer Ausschuss.
Hier liegt die nächste Falle: der Automatisierung mehr zu vertrauen als der Realität des Materials.
Rückfederung ist kein lästiges Nebenproblem. Sie zeigt, dass die Abkantpresse den Engpass Ihres gesamten Prozesses bildet. Liegt sie falsch – ob Mensch oder Maschine – landet der Fehler in jeder Schweißvorrichtung, jeder Montagelehre und letztlich in jeder Kundenspezifikation.
Werkstattregel: Validieren Sie die Rückfederung stets mit echtem Material aus der tatsächlichen Charge – und betrachten Sie Kompensationssysteme als Unterstützung, nicht als unfehlbare Instanz.
Spätestens jetzt sollte klar sein: Die Abkantpresse ist kein gewöhnlicher „Blechknicker“. Sie ist das Ventil in Ihrer Prozesskette. Steuern Sie es präzise, fließt die Produktion. Schätzen Sie es falsch ein, baut sich Druck auf – bis etwas im Ausschuss endet.

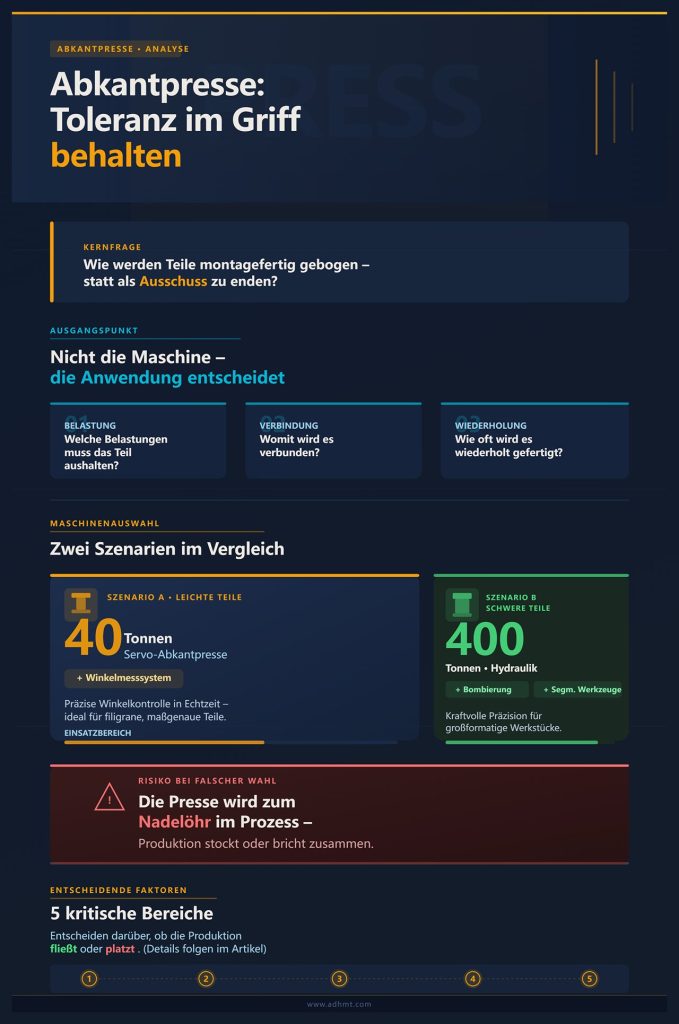

Sie stehen an der Abkantpresse, vor sich ein Stapel lasergeschnittener Teile – auf dem Papier perfekt. Und die Frage, die Ihnen im Kopf brennt, ist genau die richtige: Wenn die Abkantpresse über die Toleranz entscheidet, wie behalten Sie sie so im Griff, dass die Teile montagefertig vom Tisch gehen – statt direkt in den Ausschuss?
Sie beginnen nicht mit der Maschine.
Sie beginnen mit der Anwendung. Welche Belastungen muss das Teil aushalten? Womit wird es später verbunden? Wie oft wird es wiederholt gefertigt? Genau das entscheidet, ob Sie eine 40-Tonnen-Servo-Abkantpresse mit Winkelmesssystem spezifizieren – oder eine 400-Tonnen-Hydraulikmaschine mit Bombierung und segmentierter Werkzeugausstattung. Treffen Sie diese Wahl falsch, wird die Presse zum Nadelöhr im Prozess – ein Ventil, das niemand richtig eingestellt hat.
Lassen Sie mich Ihnen fünf Bereiche zeigen, in denen dieses Ventil darüber entscheidet, ob die Produktion fließt – oder platzt.
Stellen Sie sich ein Elektrogehäuse aus 2,0 mm Blech (ca. 14 Gauge) vor: vier Kantungen, enge Radien, PEM-Einpressmuttern, die nach dem Umformen gesetzt werden. Die Zeichnung fordert ±0,5° beim Biegewinkel und Schenkellängen mit einer Toleranz von ±0,5 mm, damit die Tür sauber gegen die Dichtung schließt.
Bei solchen Materialstärken arbeiten Sie fast immer mit Luftbiegen. Die Eindringtiefe des Stempels bestimmt den Winkel, und die Rückfederung ist berechenbar – wenn Material und Werkzeuge konstant sind. Eine moderne Servo- oder Servo-Hydraulik-Abkantpresse spielt hier ihre Stärken aus: Sie positioniert den Stößel im Hundertstelmillimeter-Bereich und kann den Winkel während des Prozesses messen. So erzielen Betriebe gleichzeitig hohe Geschwindigkeit und Energieeinsparungen – die Motoren laufen nur während des Biegevorgangs, nicht in den Leerlaufphasen zwischen den Hüben.
Doch selbst die beste Präzisionstechnik rettet keine nachlässige Rüstung.
Ich habe einmal erlebt, wie ein Betrieb 1,5-mm-Schrankseiten auf einer brandneuen 24-Tonnen-Presse fertigte. Eine beeindruckende Maschine. CNC-Hinteranschlag. Automatische Winkelkorrektur. Doch man verwendete eine V-Matrize, die für die Materialstärke zu breit war – „sie war eben schon eingespannt“. Das Ergebnis? Schwankende Biegeradien, veränderte Biegeverkürzungen, und als die Teile in die Montage kamen, lagen die Lochpositionen um bis zu drei Millimeter daneben. Die Maschine wurde verantwortlich gemacht. Tatsächlich war es eine falsche Werkzeugauswahl.
Die Falle besteht darin zu glauben: Dünnblech bedeutet geringes Risiko.
Gerade dünnes Material vergrößert Rüstfehler, weil die erforderliche Tonnage gering ist und die Geometrie sensibel reagiert. Matrizenöffnung, Stempelradius, Rechtwinkligkeit des Hinteranschlags, selbst die Sauberkeit der Auflageflächen – all das wirkt sich unmittelbar auf Schenkellänge und Lochposition aus.
Beherrschen lässt sich das durch standardisierte Werkzeugbibliotheken, eine verbindliche Zuordnung der Matrizenbreite zur Materialstärke und die Freigabe von Erstmusterteilen direkt am realen Einbauteil, das später im Gehäuse montiert wird. So wird aus einer Abkantpresse eine reproduzierbare Geometrie‑Maschine – und keine Rätselmaschine.
Shopfloor-Regel: Im Gehäusebau müssen Matrizenbreite und Stempelradius konsequent zur Materialstärke passen – Präzisionsteile verlangen präzise Werkzeuge, nicht nur präzise Maschinen.
Und was passiert, wenn das Material nicht 14-Gauge-Blech ist, sondern eine 1-Zoll-Platte, die ein Gebäude trägt?
Stellen Sie sich nun eine 1-Zoll-A36-Grundplatte mit einer 90°-Biegung vor, die Teil einer Halterung für Industrieanlagen wird. Diese Biegung ist nicht kosmetisch. Sie trägt Last. Sie ist Vibrationen ausgesetzt. Sie darf nicht reißen.
Hier reden wir nicht mehr von 20 Tonnen, sondern von Hunderten. Und genau an diesem Punkt ist der Maschinentyp keine Marketingfrage mehr, sondern reine Physik.
Servopressen sind präzise und energieeffizient, doch ihre maximale Presskraft ist begrenzt. Das Biegen dicker Bleche gehört nach wie vor in hydraulische oder servo-hydraulische Systeme, die für dauerhafte hohe Kräfte ausgelegt sind – mit steifen Rahmen und aktiver Bombierung zur Kompensation von Durchbiegung. Wenn Sie 300 Tonnen über ein 3-Meter-Bett drücken, wölben sich Stößel und Tisch in der Mitte. Ohne Kompensation ist der Winkel an den Enden zu eng und in der Mitte zu offen.
Vor Jahren habe ich eine Serie schwerer Halterungen freigegeben, ohne nach einem Werkzeugwechsel die Durchbiegungskompensation zu prüfen. Die Winkel am ersten Teil waren in Ordnung – gemessen nahe am Rand. In der Mitte lagen sie zwei Grad offen. Aufgefallen ist es erst bei der Montage, und die Maschine „korrigierte“ weiter auf Basis alter Parameter und verschob eine komplette Baugruppe um zwei Grad, bevor es jemand bemerkte. Ausschuss bei dicken Blechen ist teuer.
Hier liegt die Falle: anzunehmen, dass Presskraft allein strukturelle Integrität garantiert.
Kraft erzeugt die Biegung. Geometrie und Prozesskonstanz sorgen dafür, dass sie unter Belastung nicht versagt. Sie brauchen die richtige Matrizenöffnung für dickes Material, einen passenden Innenradius, um Rissbildung entlang der Walzrichtung zu vermeiden, und eine aktive Bombierung, damit der Biegewinkel über die gesamte Länge gleichmäßig bleibt.
Schwere Anwendungen zeigen etwas, das viele übersehen: Die falsche Abkantpresse ist nicht nur ineffizient – sie ist physikalisch nicht in der Lage, die geforderte Geometrie unter Last zuverlässig zu erzeugen.
Shopfloor-Regel: Bei dicken Blechen eine Abkantpresse mit ausreichender Tonnage und aktiver Bombierung wählen – und den Winkel über die gesamte Länge prüfen, nicht nur an den Enden.
Wenn dicke Bleche zeigen, dass Kraft entscheidend ist – was ist dann mit den kleinen Teilen, die niemand beachtet, bis sie versagen?
Nehmen wir einen einfachen L-Winkel. Zwei Biegungen. Vier Bohrungen. Er trägt einen Motor, eine Verkleidung oder eine Schiene. Niemand schreibt Fachartikel über ihn.
Doch genau dieser Winkel definiert die Position aller Bauteile, die daran verschraubt werden.
Wenn Sie Tausende kleiner Winkel fertigen, zählen Anschlaggenauigkeit und Wiederholpräzision mehr als reine Presskraft. Auch die Biegenreihenfolge ist entscheidend. Wird zuerst der kurze Schenkel gebogen, kann das die zweite Biegung blockieren. Erfolgt die Reihenfolge falsch, beziehen sich die Anschlagfinger auf eine Fläche, die bereits verzogen ist.
Ich habe einmal einen Winkelauftrag freigegeben, bei dem wir die Biegenreihenfolge „zur Zeitersparnis“ umgedreht haben. Einzelteile sahen einwandfrei aus. In der Montage passte plötzlich nichts mehr zusammen. Wenn die Einschätzung falsch ist – ob durch Mensch oder Maschine – landen die Fehler bei Schweißvorrichtungen, Montagelehren und letztlich in der Kundenspezifikation. Wir haben tagelang nachgearbeitet wegen einer Entscheidung, die Minuten sparen sollte.
Hier liegt die Falle: einfache Geometrie zu unterschätzen.
Bei Winkeln zeigt sich Prozessdisziplin. Standardisierte Biegreihenfolgen, kalibrierte Hinteranschläge und konsistente Materialchargen sorgen dafür, dass Tausende Teile identische Geometrie aufweisen. Nachlässige Abläufe führen dagegen zu schleichender Toleranzabweichung.
Hier erweist sich die Abkantpresse als Engpass. Jeder vorgelagerte Laserschnitt war identisch. Erst die Biegung entscheidet, ob das so bleibt.
Shopfloor-Regel: Bei hochvolumiger Winkelproduktion zuerst Biegenreihenfolge und Anschlagstrategie festlegen – erst danach die Taktzeit optimieren.
Und nun erhöhen wir den Einsatz – was, wenn das Bauteil nicht nur tragend, sondern auch aerodynamisch relevant ist?
Denken Sie an eine Aluminium-Batteriewanne im Automobilbau oder an eine Wartungsklappe in der Luftfahrt. Dünnes Material. Enge Toleranzen. Sichtflächen, die keinerlei Werkzeugspuren zeigen dürfen.
Hier wird die Walzrichtung kritisch. Wird quer zur Faser gebogen, verhält sich das Material anders als bei einer Biegung parallel zur Walzrichtung – dort kann es früher reißen oder anders zurückfedern. In der Luftfahrt sind Mindest-Innenradien häufig direkt an Werkstoffzustand und Walzorientierung gekoppelt.
Moderne servo-hydraulische Abkantpressen mit Winkelmesssystemen und programmierbaren Druckkurven spielen in diesem Umfeld ihre Stärken aus. Sie passen die Einpresstiefe in Echtzeit an, gleichen subtile Chargenschwankungen aus und minimieren zugleich den Energieverbrauch – ein entscheidender Faktor in Branchen, die Nachhaltigkeit und Compliance ebenso konsequent verfolgen wie Präzision.
Aber die Maschine kann das Materialetikett nicht für Sie lesen.
Ich habe erlebt, wie ein Betrieb 5052-H32-Aluminiumpaneele um 90° gedreht zur freigegebenen Einrichtung fertigte, weil sich so die Verschachtelung auf dem Blech optimieren ließ. Die ersten Biegungen bestanden die Winkelprüfung. Wochen später zeigten sich entlang der Biegelinie Mikrorisse – entdeckt bei der Ermüdungsprüfung. Fehler in der Ausrichtung. Gesamte Charge verworfen.
Hier liegt die Falle: das Layout zu optimieren, bevor das Biegeverhalten validiert ist.
In der Automobil- und Luftfahrtindustrie wird Wiederholgenauigkeit in Tausenden identischen Zyklen und langfristiger Dauerhaltbarkeit gemessen. Das erfordert nicht nur Kraftregelung, sondern durchgängige Prozesskontrolle – Materialrückverfolgbarkeit, Dokumentation der Walzrichtung, validierte Programme, die eindeutig bestimmten Legierungen und Zuständen zugeordnet sind.
Das ist kein beliebiger Ordner. Das ist ein kontrolliertes Umformsystem, eingebettet in einen digitalen Workflow.
Shopfloor-Regel: Bei Präzisionsblechen Walzrichtung und Programmparameter strikt an die Materialspezifikation koppeln – niemals die Ausrichtung zugunsten besserer Verschachtelung ändern, ohne neu zu qualifizieren.
Und was ist mit Aufträgen, die sich überhaupt nicht wiederholen?
Stellen Sie sich vor, ein Kunde kommt mit einem Prototypen für eine Fahrwerkskonsole. Zehn Stück. Nächste Woche vielleicht schon wieder geändert.
Eine Stanzpresse bräuchte dafür ein festes Werkzeug – teure Matrizen, die sich erst bei hohen Stückzahlen rechnen. Die Abkantpresse hingegen benötigt den passenden Stempel, die richtige Matrize und ein programmiertes Biegeablaufkonzept. Mehr nicht. Programm ändern, Werkzeugsegmente tauschen – und in wenigen Minuten entsteht ein anderes Bauteil.
Diese Flexibilität erklärt, warum der Markt für Abkantpressen nicht nur in der Tonnage wächst, sondern vor allem bei CNC-Automatisierung und Integration. Betriebe binden ihre Pressen in digitale Auftragswarteschlangen ein, nutzen automatische Werkzeugwechsler und energiesparende Standby-Modi, die den Verbrauch in Stillstandszeiten senken. Eine Maschine fertigt morgens Großserien und nachmittags kundenspezifische Einzelteile.
Doch Flexibilität ohne Disziplin führt ins Chaos.
Ich habe einmal einen Prototypenlauf ohne exakte Dokumentation des Werkzeugaufbaus freigegeben – schließlich waren es „nur zehn Teile“. Sechs Monate später bestellte der Kunde nach. Wir schätzten das Setup. Die Winkel waren nahezu korrekt. Die Schenkellängen nicht. Wir verschrotteten den Nachauftrag und trugen die Kosten.
Hier liegt die Falle: geringe Stückzahl mit geringer Tragweite zu verwechseln.
Sonderanfertigungen bringen den Kern dieses Abschnitts auf den Punkt. Die Abkantpresse ist das Nadelöhr im Prozess. Sie bestimmt die Geometrie. Ob Sie zehn Teile fertigen oder zehntausend – Maschinentyp, Werkzeugwahl und die Disziplin im Rüsten entscheiden darüber, ob Sie Präzision ausliefern oder Ausschuss produzieren.
Werkstattregel: In der kundenspezifischen Fertigung dokumentierst du Werkzeuge und Programme so, als wäre es ein 10.000‑Teile-Auftrag – denn die Nachbestellung deckt jede Abkürzung schonungslos auf.
Fünf Branchen. Fünf unterschiedliche Anforderungen. Fünf verschiedene Maschinen- und Werkzeugkonzepte.
Also sag mir: Deckt eine generische „Blechbiegemaschine“ all das wirklich ab?
Im vergangenen Frühjahr rief mich ein Werkstattinhaber an, nachdem ein 3‑Meter-Edelstahlauftrag aus dem Ruder gelaufen war. Er hatte eine gebrauchte 400‑Tonnen-Hydraulikpresse gekauft, weil „mehr Tonnage alles abdeckt“. In der ersten Woche mit dünnen 1,5‑mm-Paneelen wanderten die Winkel, die Taktzeiten zogen sich, und die Bediener standen nervös auf dem Fußpedal wie Fahranfänger im Stadtverkehr. Die Maschine war nicht defekt. Sie war schlicht die falsche für diesen Job.
Genau hier beginnt eine systematische Entscheidung: nicht bei der Marke, nicht bei der reinen Presskraft, sondern bei Materialdickenbereich, Biegefrequenz, Toleranzfenster und täglichem Teilemix. Diese vier Variablen zeigen dir, welcher Abkantpressen-Typ dein stärkster Verbündeter wird – und welcher zum Engpass avanciert.
Ich habe mit jedem Typ schon Geld verloren. Lass mich dir zeigen, wo jeder einzelne seinen Wert beweist – und wo er still und leise deine Marge auffrisst.
Betritt eine klassische Gehäusefertigung, in der den ganzen Tag 1,2‑mm-Weichstahl läuft. Immer dieselbe Biegung. Dasselbe Werkzeug. Tausende Hübe. Eine mechanische Abkantpresse taktet hier extrem schnell, weil sie Energie im Schwungrad speichert und über einen Kurbelmechanismus freisetzt. Ein Hub. Volle Kraft nahe dem unteren Totpunkt. Wiederholen.
Diese Konstanz ist ihre Stärke. Die Kraftkurve ist berechenbar. Die Wartung überwiegend mechanisch – Kupplungen, Bremsen, Gestänge. Kein Hydrauliköl, keine Servoantriebe.
Ich habe einmal eine Hochvolumen-Linie für Halterungen gesehen, bei der eine mechanische Presse den Winkel über die gesamte Schicht hinweg im engen Toleranzfenster hielt – weil sich nichts änderte: Material, Werkzeug, Bedienrhythmus. Es war unspektakulär. Und genau das verdient Geld.
Hier liegt jedoch die Falle: Dieses „volle Kraft am unteren Totpunkt“-Prinzip bedeutet keinerlei Nachgiebigkeit während des Hubs. Der Druck lässt sich für filigrane Umformungen kaum feinfühlig dosieren, und bei wechselnden Materialien gibt es keine dynamische Kraftanpassung. Versuche gemischte Lose oder komplexe Mehrstufen-Bauteile zu biegen – und du kämpfst gegen die Maschine. Keine Echtzeit-Winkelkorrektur. Keine adaptive Tiefensteuerung.
Ein teurer Fehler? Ich habe einmal entschieden, einen gemischten Auftrag aus 14‑ und 16‑Gauge-Blechen auf eine mechanische Abkantpresse zu verlagern, um „die hydraulische freizuhalten“. Die dünneren Teile wurden überbogen, die dickeren nicht ausreichend geformt. Als wir alles sortiert hatten, lagen die Bohrungen in der Montage um ein Achtel Zoll daneben, weil sich durch den Winkelversatz die Schenkellängen verändert hatten. Die Maschine war nicht das Problem – sie war nur für diese Streuung völlig ungeeignet.
Mechanische Pressen spielen ihre Stärke aus, wenn Geometrie und Material konstant bleiben. Sobald Flexibilität gefragt ist, geraten sie an ihre Grenzen.
Shopfloor-Regel: Mechanisch nur wählen, wenn das Volumen hoch, die Variation praktisch null und Ihr Toleranzfenster keine „Intelligenz“ während des Hubs erfordert.
Stellen Sie sich eine 1‑Zoll-A36-Platte vor, 8 Fuß lang. Hier bewegen Sie echte Tonnagen. Hydraulische Pressen sind in diesem Bereich unschlagbar, weil die Kraft aus unter Druck stehender Flüssigkeit kommt, die Zylinder antreibt – kontrollierbar, gleichmäßig und skalierbar. Sie können unten verweilen, Druckverläufe anpassen und dickes Material formen, ohne den Rahmen ruckartig zu belasten.
Deshalb setzen schwere Stahlbaubetriebe auf Hydraulik: Brückenbauteile, Tragstrukturen, Komponenten für Großmaschinen. Hier braucht es Kraft – und Kontrolle.
Doch die Synchronisation der beiden Zylinder ist das eigentliche Schlachtfeld. Zwei Hydraulikzylinder müssen absolut synchron laufen. Wenn Dichtungen verschleißen, Ventile driften oder das Öl verunreinigt ist, entsteht eine ungleichmäßige Kraftverteilung über die gesamte Bettlänge. Bei leichten Teilen fällt das kaum auf. Bei dicken Blechen sehen Sie es sofort – in Form von Verzug.
Ich hatte einmal eine 300‑Tonnen-Hydraulikpresse, die wegen einer undichten Dichtung und der dadurch verursachten Systemverunreinigung drei Tage stillstand. Die Produktion staute sich, Überstunden explodierten. Wir hielten Hydraulik für zuverlässig, weil sie überall eingesetzt wird. Was sie tatsächlich bedeutet, ist konsequente Wartungsdisziplin.
Die Falle: rohe Kraft mit Einfachheit zu verwechseln. Hydrauliksysteme brauchen geschulte Techniker. Leckagen, Temperaturschwankungen, Ventilkalibrierung – wer das ignoriert, macht aus seinem „Arbeitstier“ eine Stillstandsmaschine.
Und dann sind da noch Pneumatiklösungen, die sich in Randbereichen behaupten. Für leichte Blechbearbeitung laufen luftbetriebene Systeme sauber und schnell – ohne Öl, ohne Verschmutzung. Dicke Bleche schaffen sie nicht, aber sie stellen sehr wohl die Annahme infrage, dass unterhalb einer bestimmten Tonnage alles automatisch der Hydraulik gehört.
Hydraulik beherrscht hohe Tonnagen und variable Umformdrücke. Sie bestraft jedoch jeden Betrieb, der ihre Wartung vernachlässigt.
Shopfloor-Regel: Hydraulik wählen bei dickem Material und flexibler Kraftanforderung – aber qualifizierte Wartung einkalkulieren, sonst zahlen Sie mit Stillstand.
Stellen Sie sich eine Fertigung vor, in der den ganzen Tag 20-Gauge-Edelstahlgehäuse mit einer Toleranz von ±0,5° gebogen werden. Elektrische Abkantpressen arbeiten mit Servomotoren, die Kugelumlaufspindeln oder Riemensysteme antreiben. Keine Hydraulikflüssigkeit. Sofortige Reaktion. Hohe Wiederholgenauigkeit. Energieverbrauch nur während der Bewegung.
Die Zykluszeiten verkürzen sich, weil der Stößel schnell beschleunigt und abbremst. Die Winkelgenauigkeit steigt, da Servoantriebe präzise auf Positionsvorgaben reagieren. Für dünne Materialien und hohe optische Anforderungen sind sie ein äußerst präzises Werkzeug.
Ich habe einmal ein Dünnblechprogramm von einer hydraulischen auf eine Servo-Maschine umgestellt – und der Stromverbrauch sank in den Leerlaufzeiten spürbar. Die Bediener schätzten zudem den deutlich leiseren Betrieb. Die Winkel blieben konstant, weil das System unmittelbar auf Positionsbefehle reagierte, statt von der Trägheit hydraulischer Prozesse abhängig zu sein.
Hier liegt die Falle: die Kraftgrenze. Elektrische Systeme haben eine maximale Tonnage, die durch Motordrehmoment und Spindelkapazität begrenzt ist. Werden sie regelmäßig für dicke Bleche eingesetzt, verschleißen die Komponenten schnell. Auch lange, schwere Werkstücke können eine gleichmäßig verteilte Kraft erfordern, die das Antriebssystem nur eingeschränkt liefern kann.
Ein kostspieliger Fehler? Ein Betrieb versuchte, täglich 3/8-Zoll-Stahl nahe der Nennkapazität auf einer für leichtere Arbeiten ausgelegten Servo-Abkantpresse zu biegen. Bereits nach wenigen Monaten zeigten die Antriebskomponenten vorzeitigen Verschleiß. Man hatte Geschwindigkeit und Effizienz gekauft – aber die eigene Materialstrategie ignoriert.
Elektrische Systeme sind Meister im hochdynamischen Präzisionsbiegen von dünnen bis mittleren Materialstärken. Für strukturellen Baustahl sind sie jedoch nicht das richtige Schwergewicht.
Shopfloor-Regel: Setzen Sie auf elektrisch, wenn Geschwindigkeit, Wiederholgenauigkeit und Energieeffizienz wichtiger sind als maximale Tonnage – und dimensionieren Sie die Maschine niemals am Limit ihrer Kraftkapazität.
Der Begriff „hybrid“ wird häufig fast schon inflationär verwendet. Manche Maschinenhersteller montieren schlicht einen Frequenzumrichter an eine Hydraulikpumpe und vermarkten das als Innovation. Das ist Marketing – keine technische Revolution.
Ein echtes Hybridsystem kombiniert servoangetriebene Hydraulik mit unabhängigen Kreisläufen, präziser Pumpensteuerung und teilweise sogar dualen Systemen. So werden hydraulische Kraft und elektrische Reaktionsschnelligkeit intelligent vereint. Das Ergebnis: variable Geschwindigkeit, geringerer Energieverlust und zugleich hohe Tonnageleistung.
Auf dem Papier klingt das wie das ideale Nadelöhrventil: maximale Leistung bei höchster Präzision.
Ich habe einmal eine Tandem‑Hybridanlage bewertet – zwei gekoppelte Abkantpressen, die lange NE‑Metall‑Paneele jenseits der Kapazität einer Einzelmaschine biegen konnten. Die Genauigkeit war beeindruckend, weil die Steuerungen die Bewegungen beider Rahmen synchronisierten. Doch die Komplexität verdoppelte sich. Zwei Systeme, die gewartet werden müssen. Mehr Sensorik. Mehr Kalibrierpunkte.
Hier liegt die Falle: Komplexität kaufen, ohne die passende Infrastruktur zu haben. Wenn Ihre Techniker Servoantriebe und Hydraulikkreise nicht gemeinsam diagnostizieren können, warten Sie auf den Service, während die Produktion stillsteht. Die Maschine mag leistungsfähig sein – Ihr Betrieb vielleicht nicht.
Und bedenken Sie: Mehrere Pressen zu koppeln – Tandemkonfigurationen – schafft beinahe eine fünfte Kategorie. Plötzlich wird Skalierbarkeit zur entscheidenden Größe. Exotische Werkstoffe wie Titanpaneele verlangen nicht nur Kraft, sondern eine präzise Synchronisierung über mehrere Maschinen hinweg. Das ist kein Terrain für Einsteiger.
Ein teurer Fehler? Ein Betrieb kaufte eine „Hybrid“-Maschine, die in Wahrheit nur ein Upgrade mit variabler Pumpendrehzahl war. Man erwartete Präzisionsgewinne auf dem Niveau vollelektrischer Systeme. Doch die Maschine „korrigierte“ weiter nach altem Verhalten – und verzog eine komplette Palette um zwei Grad, bevor es jemand bemerkte. Die Steuerungslogik entsprach schlicht nicht dem, wofür man bezahlt zu haben glaubte.
Hybridsysteme können brillant sein. Sie können aber auch eine kostspielige Illusion darstellen.
Werkstattregel: Kaufen Sie einen Hybrid nur dann, wenn es sich um ein echtes Servo‑Hydraulik‑System handelt – und nur, wenn Ihr Instandhaltungsteam die zusätzliche Steuerungskomplexität beherrscht.
Sie erkennen inzwischen das Muster.
Mechanisch für Wiederholgenauigkeit. Hydraulisch für rohe, anpassungsfähige Kraft. Elektrisch für Geschwindigkeit und Präzision innerhalb klarer Grenzen. Hybrid für kontrollierte Leistung – vorausgesetzt, Sie beherrschen die Intelligenz dahinter.
Jeder Typ beeinflusst, wie sich Fehler in der Prozesskette vervielfachen. Liegt die Maschine – oder der Mensch – daneben, übernimmt jede Schweißvorrichtung, jede Montagelehre, jede Kundenspezifikation diesen Fehler.
Die Wahl des Pressentyps ist also Schritt eins.
Doch selbst die richtige Maschine lässt Sie im Stich, wenn Sie die Tonnage falsch berechnen, Werkzeuge ungeeignet kombinieren oder die Steuerungsstrategie ignorieren.
Und genau hier lernen die meisten unerfahrenen Auszubildenden – und leider auch zu viele Inhaber – auf die harte Tour.
Sie haben sich für den richtigen Pressentyp entschieden. Gut.
Nun stehen Sie vor einer 3‑Meter‑, 175‑Tonnen‑Abkantpresse. Die Zeichnung fordert 3,4 mm 304‑Edelstahl, 90°‑Biegungen, ±0,5° Toleranz und vier Flansche, die in eine Schweißvorrichtung passen müssen, die keinerlei Spiel verzeiht.
Sie fragen mich: „Woher weiß ich, welche Tonnage, welches Werkzeug und welche Einstellungen ich fahren muss?“
Das ist die richtige Frage. Denn genau hier wird aus einem 200.000‑Dollar‑Investitionsgut ein hocheffizienter Ausschussproduzent.
Ich habe einmal erlebt, wie ein neuer Schichtleiter ein Programm lud, ein beliebiges V‑Gesenk einspannte und sich auf die Standard‑Tonnagetabelle verließ. Bis zur Mittagspause lagen die Lochpositionen um einen Achtelzoll daneben. Die Biegungen waren gleichmäßig. Gleichmäßig falsch. Jede nachgelagerte Vorrichtung musste diesen Fehler ausgleichen.
Hier liegt die Falle: zu glauben, mit der Maschinenwahl sei der schwierige Teil erledigt. Ist er nicht. Sie verschafft Ihnen lediglich die Fähigkeit. Erst das Rüsten und Einrichten verwandelt Fähigkeit in präzise Geometrie.
Schauen wir uns dieses Nadelöhr – das „Ventil“ im Prozess – anhand von vier verborgenen Variablen an, die darüber entscheiden, ob der Druck sauber wirkt oder in Ausschuss endet.
Stellen Sie sich eine 400‑Tonnen‑Hydraulik-Abkantpresse vor, die 1,6‑mm‑Bleche aus Baustahl biegt.
Klingt sicher, oder? Reichlich Reserven. Beobachten Sie nun, wie der Bediener den Stempel tief in ein schmales Gesenk fährt, um „auf Nummer sicher“ zu gehen, dass der Winkel stimmt. Das Material wird in der Biegelinie übermäßig verdichtet, das Gefüge überdehnt. Die Rückfederung variiert von Teil zu Teil. Der Winkel streut trotzdem.
Tonnage bedeutet nicht nur „Habe ich genug Kraft?“. Entscheidend ist die Kraft pro Meter – abgestimmt auf Materialdicke, Zugfestigkeit, Gesenköffnung und Biegeverfahren. Beim Luftbiegen (ohne Aufsetzen des Stempels) ist weniger Kraft erforderlich; der Winkel entsteht über eine kontrollierte Eindringtiefe. Beim Prägen oder Kalibrieren steigt der Kraftbedarf sprunghaft an.
Ein vereinfachtes Beispiel: Sie biegen 3,4‑mm‑Edelstahl im Luftbiegen über ein 25‑mm‑V‑Gesenk. Edelstahl hat eine höhere Zugfestigkeit als Baustahl – der erforderliche Kraftbedarf pro Meter steigt entsprechend. Verengen Sie das Gesenk auf 19 mm, um einen kleineren Innenradius zu erzielen, schnellt die benötigte Tonnage erneut nach oben. Gleiches Material. Gleicher Winkel. Anderes Gesenk. Andere Kraftanforderung.
Ist die Presse zu klein, stoßen Sie an Druckgrenzen, verlangsamen den Takt und kämpfen mit schwankenden Winkeln, weil die Maschine permanent am Limit arbeitet. Ist sie zu groß und wird undiszipliniert gefahren, dringen Sie zu tief ein und verlieren die Feinfühligkeit, auf der das Luftbiegen beruht.
Ein teurer Fehler: In einem Betrieb, den ich beraten habe, wurden dicke Teile täglich nahe der Nenn-Tonnage gebogen. Formal „innerhalb der Spezifikation“. Nach einigen Monaten zeigten die Führungen des Pressbalkens ungleichmäßigen Verschleiß. Die Durchbiegung nahm schleichend zu. Die Winkel begannen zu driften. Man machte die Bediener verantwortlich. Tatsächlich waren es Physik und Materialermüdung.
Die Abkantpresse ist das Nadelöhr im Prozess. Ist der Druck falsch eingestellt, zahlt jeder nachgelagerte Schritt den Preis.
Shopfloor-Regel: Berechnen Sie die erforderliche Tonnage anhand von Material, Dicke, Gesenkbreite und Biegeverfahren – und betreiben Sie die Maschine mit 60–80 % ihrer Kapazität. Das sichert Kontrolle und Lebensdauer, statt am Limit Eindruck zu schinden.
Ich erkenne allein am Matrizenregal, in welcher Art von Betrieb ich stehe.
Ein Auftrag: Edelstahlgehäuse mit Sichtkanten außen. Der Einkäufer entschied sich für eine günstige V‑Matrize mit ungleichmäßigen Schulterradien. Mit der Bügelmessschraube gemessen zeigte sich über die gesamte Länge eine spürbare Abweichung. Jede Biegelinie wies leichte Oberflächenmarkierungen und Winkelvariationen auf.
Die Werkzeuggeometrie bestimmt den Innenbiegeradius. Der Innenradius beeinflusst die Schenkellänge. Die Schenkellänge entscheidet darüber, ob Bohrungen nach dem Biegen fluchten. Liegt die Annahme daneben – ob Mensch oder Maschine –, landet der Fehler in jeder Schweißvorrichtung, jeder Montagelehre und letztlich in jeder Kundenspezifikation.
Wechseln Sie von einer 1‑Zoll‑V‑Matrize auf eine 1,25‑Zoll‑V‑Matrize, vergrößert sich der Innenradius. Dadurch steigt die Biegezugabe (das im Bogen verbrauchte Material). Das verändert die Abwicklungslänge. Plötzlich stimmen Ihre lasergeschnittenen Zuschnitte nicht mehr – obwohl Ihre Abkantpresse exakt 90° erreicht.
Die eigentliche Falle: Matrizen als austauschbare Stahlklötze zu betrachten. In Wahrheit sind sie Geometrie‑Generatoren.
Ein teurer Fehler? In einem Betrieb wurde unter Zeitdruck eine „nahezu passende“ Matrize eingesetzt, weil die richtige in einer anderen Fertigungszelle war. Der Innenradius vergrößerte sich gerade so weit, dass die Baugruppen nicht mehr in ihre Gehäuse passten. Die Charge ging in den Ausschuss. Die vermeintliche Ersparnis durch die Matrize war null.
Sonderwerkzeuge – Schwanenhalsstempel für Rückkantungen, Radiuswerkzeuge für dicke Bleche, Säummatrizen – existieren, weil die Bauteilgeometrie es erfordert. Standardwerkzeuge bei komplexen Teilen führen zu verdeckten Kollisionen, Durchbiegungen und Oberflächenmarkierungen, die oft erst nach dem Pulverbeschichten sichtbar werden.
Werkstattregel: Wählen Sie Matrizenbreite und Stempelprofil zunächst zur Kontrolle des Innenradius – und prüfen Sie anschließend die Abwicklungsberechnung, bevor Sie auch nur einen Zuschnitt fertigen. Das Werkzeug definiert die Geometrie, nicht nur den Winkel.
Stellen Sie sich an das Ende einer 3‑Meter‑Abkantpresse und biegen Sie ein langes Teil in der Mitte.
Messen Sie den Winkel in der Mitte. Dann messen Sie nahe an den Enden.
Bei einer Maschine ohne Bombierung öffnet sich der Winkel in der Mitte häufig leicht. Warum? Weil sich beim Absenken des Stößels sowohl Stößel als auch Tisch unter Last durchbiegen. Selbst ein massiver Rahmen verformt sich unter Hunderten Tonnen um wenige Mikrometer. Über drei Meter summieren sich diese Mikrometer zu messbaren Winkelabweichungen.
Ich habe das eindrucksvoll bei einem Auftrag mit 1‑Zoll‑A36‑Blech erlebt. In der Mitte war der Winkel fast ein Grad flacher als an den Enden. Die Maschine war nicht „falsch kalibriert“. Sie verhielt sich schlicht wie ein belasteter Balken.
Bombiersysteme – ob manuelle Keile oder CNC-gesteuerte Kompensation – erzeugen gezielt eine leichte Aufwölbung des Maschinentisches, sodass sich dieser unter Last geradezieht. Keine Bombierung? Dann laufen Ihre langen Bauteile im Winkel konisch zu.
Hier liegt die Falle: die Abkantpresse als starren Block zu betrachten. Unter Last verhält sie sich wie eine Feder.
Ein teurer Fehler? Ein Betrieb deaktivierte die automatische Bombierung, weil ein Bediener sie für „unnötig kompliziert“ hielt. Lange Architekturpaneele kamen mit unterschiedlichen Winkeln über die Länge aus der Maschine. Auf der Baustelle mussten sie mit Gewalt eingepasst werden. Die Rechnung kam zurück.
Bei langen Biegungen mit hoher Tonnage ist Bombierung keine Option, sondern eine konstruktive Notwendigkeit.
Werkstattregel: Bei langen Teilen oder hoher Tonnage pro Fuß Bombierung einstellen und verifizieren, bevor Sie Winkelkorrekturen vornehmen – Durchbiegungsfehler lassen sich nicht mit Backgauge-Feinjustierungen beheben.
Kommen wir nun zur Positionierung – dem Backgauge.
Moderne 4-Achs-CNC-Backgauges tragen pro Finger beachtliche Bauteilgewichte und positionieren zwischen den Biegungen mit hoher Geschwindigkeit neu. Sie wiederholen Positionen auch bei Formatwechseln innerhalb enger Toleranzen. Das ist enorm leistungsfähig.
Doch Leistung ohne Disziplin vervielfacht Fehler in kürzester Zeit.
Ich habe erlebt, wie sich ein Betrieb vollständig auf gespeicherte Programme verließ, ohne nach beginnendem Verschleiß einer Kugelumlaufspindel die Kalibrierung des Backgauges zu prüfen. Die Positionsabweichung war anfangs gering – dann kumulativ. Schenkellängen schlichen sich davon. Die Maschine „korrigierte“ weiter auf Basis veralteter Annahmen und produzierte schließlich eine ganze Palette mit zwei Grad Abweichung, bevor es jemand bemerkte. Nicht weil die CNC versagte – sondern weil niemand den Regelkreis überprüfte.
Hier liegt die nächste Falle: zu glauben, Automatisierung ersetze das Denken. In Wahrheit verlagert sich die Kompetenz – weg von der Hand-Auge-Korrektur hin zur sauberen Einrichtung und zum souveränen Umgang mit Abweichungen.
Die Backgauge-Position bestimmt die Schenkellänge. Die Schenkellänge bestimmt den Loch-zu-Kante-Abstand nach dem Biegen. Und der entscheidet, ob Verbindungselemente passen. Ein Positionsfehler von nur 0,020 Zoll kann sich zu einer sichtbaren Fehlstellung in der Baugruppe auswachsen.
Hinzu kommt eine weitere Ebene: die Übersetzung von CAD zu CNC. Liefert die Konstruktion falsche Biegeverkürzungen in das Programm, positioniert das Backgauge perfekt – perfekt falsch.
Ein kostspieliger Fehler? Ein Betrieb automatisierte eine Hochvolumenlinie für Gehäuse und ging davon aus, dass die neue Abkantpresse geringere Bedienerqualifikation erfordert. Die Werker hinterfragten die Erstteilprüfung nicht mehr. Als eine gemischte Materialcharge ein anderes Rückfederungsverhalten zeigte, blieb das Programm stur auf Position, die Winkel verschoben sich – und 600 Gehäuse landeten im Ausschuss, bevor die Qualitätsprüfung Alarm schlug.
Automatisierung skaliert sowohl Präzision als auch Fehler.
Die Abkantpresse ist tatsächlich das Engpassventil der Linie. Beherrschen Sie Kraft, Geometrie, Kompensation und Positionierung – dann fließt die Produktion. Vernachlässigen Sie nur einen dieser Faktoren, baut sich Druck auf, bis etwas im Ausschuss endet.
Shopfloor-Regel: Behandeln Sie CNC-Hinteranschläge wie Präzisionsinstrumente – Kalibrierung prüfen, Erstmustermaße bestätigen und niemals davon ausgehen, dass das Programm die Materialrealität automatisch berücksichtigt.
Sie wollen den Schritt-für-Schritt-Einrichtungsprozess vor dem ersten Produktionslauf.
Den bekommen Sie. Doch zuerst müssen Sie wissen, wann Sie die Abkantpresse besser gar nicht erst einrichten.
Denn der klügste Schritt, den ich je bei einem Auftrag mit enger Marge gemacht habe, war nicht das Feinjustieren der Tonnage oder das Nachrechnen der Biegezugabe – sondern den Laufzettel zu einer anderen Maschine zu tragen. Die Abkantpresse ist das Engpassventil der Fertigungslinie. Kontrollieren Sie sie, fließt die Produktion. Zwingen Sie jedoch alles hindurch, steigt der Druck, bis etwas als Ausschuss endet.
Hier liegt die Falle: zu glauben, eine saubere Einrichtung bedeute, dass die Abkantpresse jedes gebogene Teil im Betrieb übernehmen sollte.
Ein teurer Fehler? Ich habe einmal 12-Fuß-Architekturblenden gefertigt, indem wir sie in zwei 6-Fuß-Segmente geteilt haben, damit sie auf unser 10-Fuß-Bett passten. Nähte verschweißt, verschliffen, pulverbeschichtet. Sie kamen mit sichtbarem Verzug an jeder Stoßstelle zurück. Nacharbeit, Neubeschichtung, Entschuldigungsrunde. Wir hätten sie von Anfang an rollformen sollen.
Schauen wir uns an, wo die Abkantpresse an ihre Grenzen stößt – und warum das Ihre Marge direkt beeinflusst.
Shopfloor-Regel: Selbst die beste Einrichtung einer Abkantpresse kann eine falsche Prozessentscheidung nicht kompensieren – prüfen Sie zuerst, ob die Presse überhaupt die richtige Maschine für den Auftrag ist.
Stellen Sie sich eine Dachrinne vor, ein Hutprofil oder eine 20 Fuß lange U-Schiene, die ohne Unterbrechung durchläuft.
Eine Abkantpresse fertigt ein solches Profil Hub für Hub. Biegen. Umpositionieren. Wieder biegen. Jede Biegung ist ein eigener Arbeitsgang – und jedes Mal besteht die Gefahr von Winkelabweichungen, variierenden Schenkellängen oder Handhabungsschäden. Bei langen Serien summieren sich sowohl der Arbeitsaufwand als auch die Streuung.
Eine Rollformanlage führt Coil durch aufeinanderfolgende Stationen, von denen jede das Profil ein Stück weiter ausformt, bis am Ende der fertige Querschnitt als durchgehendes Bauteil austritt. Keine segmentierten Hübe. Kein Stop-and-go. Sondern kontinuierlicher Materialfluss.
Auch der Materialverbrauch verschiebt sich. Wenn Ihre Abkantpresse bei 10 oder 12 Fuß Bettlänge an ihre Grenze stößt, bedeutet alles darüber hinaus: trennen und fügen. Das erzeugt Verschnitt und erfordert zusätzliche Befestigungs- oder Schweißarbeiten. Eine Rollformanlage läuft dagegen in der benötigten Gesamtlänge durch und trennt erst am Ende ab. Weniger Ausschuss. Weniger Nähte.
Die Falle: Aus Gewohnheit zur Abkantpresse zu greifen, weil sie „flexibler“ ist – ohne die Kosten pro Biegung mit der Stückzahl zu multiplizieren.
Ein teurer Fehler? Wir kalkulierten einen Auftrag über 5.000 Stück 18-Fuß-Leichtbauprofile und planten, sie in zwei Hälften zu kanten und anschließend zu verbinden. Auf dem Papier sah die Rechnung solide aus. Doch als wir zusätzlichen Handlingsaufwand, Probleme bei der Nahtausrichtung und Ausschuss durch minimale Flanschabweichungen einrechneten, war unsere Marge dahin. Eine Rollformanlage hätte sich allein mit diesem Auftrag amortisiert.
Rollformen ist allerdings kein Wundermittel. Es bevorzugt dünnere Blechstärken und konstante Materialqualitäten. Dicke Konstruktionsbleche? Exotische Oberflächen, die keine Walzenmarkierungen tolerieren? Dann schwindet der Vorteil schnell. Es geht nicht darum, dass Rollformen grundsätzlich besser ist.
Entscheidend ist: Eine kontinuierliche, lineare Geometrie verändert die wirtschaftlichen Spielregeln.
Faustregel in der Fertigung: Ist das Bauteil lang, gleichförmig und geht in die Tausende, kalkulieren Sie zuerst die Rollformanlage – bevor Sie Abkantzeit einplanen.
Verkleinern wir nun das Bauteil.
Ein kleiner Halter. Enge Wiederholgenauigkeit. Immer dieselbe Geometrie – zehntausend-, hunderttausendfach.
Eine Abkantpresse bearbeitet jeweils ein Teil. Selbst mit Automatisierung läuft der Zyklus immer gleich: einlegen, positionieren, biegen, entnehmen. Die Winkelkontrolle ist gut, doch realistisch liegen die Toleranzen beim Kanten – unter kontrollierten Bedingungen – bei wenigen Tausendstel Zoll in der Flanschlänge und bei einem Bruchteil eines Grades im Winkel. Für die Fertigung ist das stark.
Stanzpressen hingegen arbeiten mit abgestimmten Werkzeugen – Ober- und Unterwerkzeug, die zusammenfahren und die komplette Geometrie in einem Hub formen. Jeder Hub ist mechanisch definiert. Die Form wird durch gehärteten Stahl bestimmt, nicht durch Variablen des Luftbiegens.
Der Durchsatz explodiert. Die Prozesssicherheit steigt.
Die Falle: zu glauben, präzisere CNC-Steuerung bedeute automatisch Wiederholgenauigkeit auf Stanzniveau. Tut sie nicht. Liegt sie daneben – ob Mensch oder Maschine –, landet der Fehler in jeder Schweißvorrichtung, in jeder Montagelehre und letztlich in jeder Kundenspezifikation.
Ein teurer Fehler? Wir haben versucht, einen kleinen Luftfahrtwinkel per Abkanten zu fertigen – mit einer Toleranz, die enger war, als Luftbiegen zuverlässig einhalten kann. Nach den nachgelagerten Bearbeitungsschritten summierten sich die Abweichungen, und die Bohrungen lagen am Ende um ein Achtel Zoll daneben. Wir gaben zunächst dem Setup die Schuld. Doch es lag nicht am Rüsten – es war ein Prozess-Mismatch. Ein Folgeverbundwerkzeug hätte die Geometrie von Anfang an stabil fixiert.
Stanzen bedeutet zunächst hohe Werkzeugkosten. Richtig viel Kapital. Doch bei extrem großen Stückzahlen relativiert sich diese Investition schnell – und die Taktzeit pro Teil schlägt die Ausbringung einer Abkantpresse deutlich.
Unterschiedliche Werkzeuge. Unterschiedliche Spielregeln.
Shopfloor-Regel: Wenn die Stückzahl extrem hoch ist und sich die Geometrie nicht ändert, investieren Sie in Hartwerkzeuge – erwarten Sie nicht, dass Luftbiegen sich wie ein Stanzwerkzeug verhält.
Sprechen wir nun über Geometrien, die einer Abkantpresse schlicht entwachsen.
Die Bettlänge ist endlich. Die meisten Werkstattpressen liegen bei etwa 3 Metern, vielleicht 3,5. Alles darüber hinaus erzwingt Segmentierung, Stückeln oder die Verlagerung des Auftrags an einen anderen Standort. Das ist kein Rüstproblem – das ist Physik.
Auch enge Toleranzen können zum Ausschlusskriterium werden. Wenn eine Spezifikation eine Präzision verlangt, die sich mit Luftbiegen – insbesondere bei schwankenden Materialchargen – nicht konstant halten lässt, kämpfen Sie zwangsläufig gegen Rückfederung und elastische Streuungen, egal wie diszipliniert Ihr Prozess ist.
Hochfeste Werkstoffe bringen zusätzliche Herausforderungen mit sich. Sie federn stärker zurück. Sie erfordern höhere Tonnagen. Und sie verstärken Winkelabweichungen zwischen einzelnen Chargen. Beim Rollformen lassen sich solche Materialien in kontinuierlichen Profilen oft stabiler beherrschen, weil die Umformung schrittweise erfolgt und sich über mehrere Stationen verteilt.
Die eigentliche Falle? Bediener für Schwankungen verantwortlich zu machen, die im Materialverhalten und in den Maschinenlimits bereits angelegt sind.
Ein weiterer teurer Fehler? Wir nahmen einen Auftrag aus hochfestem Edelstahl mit aggressiven Winkelspezifikationen an – überzeugt, dass unsere saubere Rüstdisziplin uns durchtragen würde. Doch die Materialchargen variierten leicht in der Streckgrenze. Die Rückfederung änderte sich. Eine Woche lang jagten wir den Sollwinkeln hinterher, verbrannten Stunden mit Probestücken und lieferten trotzdem verspätet. Die Presse war nicht „schlecht“. Es war schlicht das falsche Spielfeld.
Die Abkantpresse ist ein leistungsfähiges Nadelöhr im Prozess – doch sie bleibt ein Ventil mit maximaler Öffnung, Druckgrenze und klaren mechanischen Beschränkungen.
Kennen Sie diese Grenzen.
Denn sobald Sie verstehen, was eine Abkantpresse nicht leisten kann, lautet die entscheidende Frage nicht mehr: „Können wir das hier biegen?“ – sondern: „Sollten wir es hier biegen?“
Genau hier entfaltet ein klarer Entscheidungsrahmen seinen wahren Wert.
Werkstattregel: Prüfen Sie vor der Entscheidung für die Abkantpresse Bauteillänge, Toleranzanforderungen, Materialfestigkeit und Stückzahl – Maschinenlimits sind Geschäftsgrenzen.
Sie beginnen nicht mit der Maschine.
Sie beginnen mit Ihrem Teilemix, Ihrem Material und Ihrer Zielmarge – und arbeiten sich von dort rückwärts zu der Abkantpresse vor, die zu dieser Realität passt.
Betrachten Sie die Abkantpresse als das Drosselventil in Ihrer Produktionskette. Ist es richtig eingestellt, fließen die Teile reibungslos. Ist es überdimensioniert, unterdimensioniert oder unüberlegt automatisiert, baut sich Druck auf, bis etwas in Ausschuss endet. Der weniger offensichtliche Punkt? Die richtige Antwort hängt nicht davon ab, was die Presse technisch kann. Entscheidend ist, was Ihr Unternehmen wiederholbar und profitabel leisten muss.
Ein teurer Fehler? Ich habe einmal einen Betrieb dabei begleitet, eine Flaggschiff-CNC-Abkantpresse mit Vollausstattung zu kaufen – Servoantriebe, automatischer Werkzeugwechsler, das komplette Paket. Eine beeindruckende Maschine. Doch die Aufträge bestanden aus unregelmäßigen Prototypenläufen mit langen Engineering-Verzögerungen zwischen den Jobs. Die Anlage stand drei Tage pro Woche still, während die Finanzierungsraten weiterliefen. Das Problem war nicht das Biegen. Es war ein nicht passender Workflow.
Hier liegt die Falle: Kapazität einkaufen, bevor der eigentliche Engpass diagnostiziert ist.
Bevor Sie einen Auftrag auf die Abkantpresse geben – oder Kapital in eine neue investieren – prüfen Sie ihn durch drei Filter: Teilemix, Material und Automatisierungseignung. Fällt er bei einem dieser Punkte durch, ist die Presse nicht Ihr Engpass. Dann liegt die Ursache woanders.
Werkstattregel: Wählen Sie die Abkantpresse, die Ihre Auslastung dauerhaft beschäftigt und profitabel macht – nicht die, die Besucher beeindruckt.
Gehen Sie Ihre Auftragshistorie der letzten 12 Monate durch. Zählen Sie die unterschiedlichen Artikelnummern. Ermitteln Sie anschließend die durchschnittliche Losgröße pro Artikel.
Dieses Verhältnis – nicht die Tonnage – bestimmt Ihren technologischen Kurs.
High Mix, Low Volume bedeutet permanente Rüstvorgänge. Unterschiedlicher Stempel, unterschiedliche Matrize, variierende Hinteranschlag-Positionen. Ihr größter Gegner ist die Rüstzeit. In diesem Umfeld zahlt sich eine flexible CNC-Abkantpresse mit Schnellwechselsystem aus, weil sie Rüstzeiten drastisch reduziert. Ein Betrieb, den ich beraten habe, investierte 10.000 Dollar in die Standardisierung seiner Werkzeuge und verkürzte die Rüstzeit von 30 auf 15 Minuten. Die Amortisation lag unter vier Monaten – nicht durch höhere Hubzahlen, sondern durch zurückgewonnene Stunden, die ohnehin im Schichtplan standen.
Doch diese gewonnene Kapazität zählt nur, wenn Aufträge darauf warten.
Hier liegt die nächste Falle: schnellere Rüstzeiten zu feiern, obwohl im Produktionsplan bereits Leerlaufzeiten vorhanden sind.
Geringe Variantenvielfalt bei hohem Volumen dreht die Kalkulation um. Wenn Sie dieselbe Geometrie tausendfach biegen, tritt die Rüstzeit in den Hintergrund – die Taktzeit dominiert. Genau dann ergeben Hartwerkzeuge, Tandem-Abkantpressen oder sogar das Stanzen Sinn. Die Abkantpresse wird zur Durchsatzmaschine und nicht mehr zum flexiblen Job-Shop-Werkzeug.
Ein teurer Fehler? Wir haben einmal einen Auftrag über 20.000 Halterungen auf einer Universal-Abkantpresse gefahren, weil „wir nun mal nichts anderes hatten“. Das Rüsten war in Ordnung. Die Taktzeit nicht. Am Ende hätten eine einfache, dedizierte Vorrichtung und eine Teilautomatisierung den Output verdoppelt und die Arbeitskosten halbiert. Wir haben Flexibilität geschützt, die wir gar nicht brauchten – und mit unserer Marge bezahlt.
Wenn Sie also fragen: „Gehört dieses Teil auf die Abkantpresse?“, lautet die erste Gegenfrage: „Wie oft werden wir es wiederholen?“
Ist die Wiederholrate niedrig, schützen Sie die Flexibilität. Ist sie hoch, schützen Sie den Durchsatz.
Shopfloor-Regel: Lassen Sie die Anzahl Ihrer Artikelnummern und die durchschnittliche Losgröße entscheiden, ob Sie auf Flexibilität oder auf Geschwindigkeit optimieren – niemals auf beides gleichzeitig.
Jetzt wird es physikalisch.
Listen Sie jedes Material auf, das Sie biegen. Dickenbereich. Streckgrenze. Maximale Bauteillänge. Engste Winkeltoleranz. Raten Sie nicht – ziehen Sie reale Aufträge heran.
Denn Tonnagetabellen interessieren sich nicht für Optimismus.
Eine Abkantpresse, die 1,5 mm Baustahl den ganzen Tag problemlos verarbeitet, kann bei 3,5 mm Edelstahl an ihre Grenzen stoßen. Hochfeste Materialien federn stärker zurück. Sie erfordern mehr Kraft. Sie verstärken Winkelabweichungen zwischen Chargen. Wenn Ihr Auftragsmix von dünnen Aluminiumgehäusen bis zu dicken Konstruktionsplatten reicht, entscheiden Sie nicht zwischen Marken – sondern zwischen Maschinenklassen.
Servoelektrische Abkantpressen spielen ihre Stärken im Dünn- bis Mitteldickenbereich aus – mit hoher Präzision und geringerem Energieverbrauch. Hydraulische Systeme dominieren weiterhin, wenn die Tonnage steigt und Durchbiegung zum Thema wird. Energieeinsparungen von ein paar tausend Euro pro Jahr rechtfertigen nicht die falsche Plattform – aber über ein Jahrzehnt verschieben sie spürbar das Bild der Betriebskosten.
Hier lauert die Falle: Sie kaufen für Ihren größten Auftrag statt für Ihren häufigsten.
Ein teurer Fehler? Ein Betrieb, mit dem ich gearbeitet habe, investierte in eine 400-Tonnen-Hydraulikpresse, um gelegentlich schwere Bleche biegen zu können. Neunzig Prozent der Arbeit bestand jedoch aus leichten Paneelen. Die Maschine lief langsamer, verbrauchte mehr Energie und verlangte erfahrenere Bediener, als das Kerngeschäft es erforderte. Man optimierte für die Ausnahme – und behinderte den Alltag.
Wenn Sie entscheiden, ob ein Teil auf Ihre Abkantpresse gehört, stellen Sie sich die Frage: Liegt dieses Material innerhalb unseres üblichen Dickenbereichs – oder bringt es uns an die Grenze von Tonnage und Durchbiegung?
Bewegt es sich am Limit, setzen Sie bei jeder Charge aufs Spiel.
Shopfloor-Regel: Investieren und planen Sie rund um den Materialbereich, den Sie jede Woche biegen – nicht um den Ausreißer, der zweimal im Jahr auftaucht.
Automatisierung ist kein Ein/Aus-Schalter. Sie ist ein Spektrum.
Manuelle Abkantpresse. CNC mit Hinteranschlag und Winkelkorrektur. Halbautomatischer Werkzeugwechsel. Vollrobotisierte Biegezelle.
Jede Stufe setzt bestimmte Voraussetzungen in Ihrem Workflow voraus.
Eine robotisierte Zelle lebt von Wiederholung. Gleiches Teil. Stabiles Material. Planbare Nachfrage. Ein Hersteller, den ich analysiert habe, steigerte nach der Installation einer Roboter-Abkantpresse im ersten Jahr die Produktion um 20 % und senkte die Arbeitskosten um 25 % – vollständige Amortisation in zwei Jahren. Klingt nach Magie.
War es nicht.
Sie kombinierten den Roboter mit konsequenter vorbeugender Instandhaltung und intensiver Schulung der Bediener. Die Maschine erzeugte keine Reife. Sie verstärkte sie.
Hier liegt die Falle: zu glauben, Automatisierung beseitige Instabilität.
Ein teurer Fehler? Ich habe erlebt, wie ein Betrieb in einer High-Mix-Umgebung eine Roboterzelle installierte. Die Programme wechselten täglich. Materialchargen variierten. Der Roboter wartete länger auf korrigierte Rüstungen, als er tatsächlich bog. Die Anlage „korrigierte“ auf Basis veralteter Daten und produzierte eine ganze Palette mit zwei Grad Abweichung, bevor es jemand bemerkte. Die Automatisierung verstärkte die Inkonsistenz – statt sie zu beheben.
Wann also druckt eine Roboterzelle wirklich Geld?
Wenn:
Wann verbrennt sie Geld?
Wenn Sie versuchen, Chaos zu automatisieren.
Und hier kommt der weniger offensichtliche Punkt: Der ROI von Automatisierung besteht nicht nur aus eingesparten Lohnkosten. Es geht um Ausschussvermeidung, Wiederholgenauigkeit und die Möglichkeit, mit weniger spezialisiertem Personal zu produzieren. Liegt die Anlage falsch – ob Mensch oder Maschine –, trägt jede Schweißvorrichtung, jede Montagelehre und jede Kundenspezifikation die Folgen. Die richtige Automatisierung reduziert dieses Risiko. Die falsche industrialisiert es.
Shopfloor-Regel: Automatisieren Sie Wiederholung und Stabilität – niemals Variabilität und Hoffnung.**
Treten Sie nun einen Schritt zurück und betrachten Sie Ihren Betrieb durch diese Linse.
Der Teilemix bestimmt Flexibilität versus Durchsatz. Das Material definiert die Maschinenklasse. Die Automatisierung entscheidet über die Skalierbarkeit.
Prüfen Sie jedes neue Bauteil anhand dieser drei Filter, bevor Sie Zeit an der Abkantpresse einplanen. Besteht es alle drei, wird die Presse zu Ihrem Ventil – steuern Sie es richtig, und die Produktion gerät in einen gleichmäßigen Fluss. Scheitert es an einem der Punkte, lautet die eigentliche Frage nicht, wie Sie es besser biegen können.
Sondern ob Sie es dort überhaupt biegen sollten.
