Ich sehe oft makellose, eine Viertelmillion Dollar teure elektrohydraulische Servo-Abkantpressen, die zum Biegen von 10-Gauge-Stahl eingesetzt werden, mit Toleranzen, durch die man einen Gabelstapler fahren könnte. Eigentümer zahlen einen massiven Aufpreis für eine Synchronisierung, die ihre Teile gar nicht benötigen – als würden sie eine Stradivari kaufen, um ein Lagerfeuerlied zu spielen, während ihre Wartungskosten steigen. Für einen Betrieb mit hoher Tonnage ist die „fortschrittlichste“ Option in der Broschüre häufig eher eine strategische Belastung als ein Vorteil.
Die elektrohydraulische Servo-CNC-Abkantpresse ist für Betriebe mit hoher Tonnage eine strategische Belastung, sofern die spezifische Komplexität Ihres Teilespektrums keine Hochgeschwindigkeits-Synchronisierung erfordert, um die inhärenten Wartungs- und Kapitalkostenvorteile traditioneller hydraulischer Systeme aufzuwiegen. Ich habe einmal ein Stahlbaubetrieb auditiert, der seine zuverlässigen Arbeitspferde gegen eine Flotte dieser hochspezifizierten Servomaschinen eintauschte, getrieben vom „Prestige“ der neuesten Technik. Innerhalb eines Jahres erkannten sie, dass sie einen Aufpreis von 2,4-fach zahlten, um Halbzoll-Blech mit einem Präzisionsniveau zu biegen, das das Material selbst physikalisch gar nicht halten konnte. Sie brauchten keine Mikrometer; sie brauchten Betriebszeit.
Das Verkaufsargument konzentriert sich immer darauf, dass der Stößel selbst bei außermittigen Lasten bis auf Haaresbreite eben bleibt. Das klingt im Ausstellungsraum großartig, ist auf einem staubigen Hallenboden aber ein Scheinvorteil. Sie bezahlen für eine ausgeklügelte Steuerungsarchitektur, die unabhängige Servomotoren nutzt, um hochpräzise Pumpen für jeden Zylinder anzutreiben – selbst dann, wenn Ihre Arbeit schwerer Stahlbau mit dicken Blechen ist, den eine einfachere Maschine zum halben Preis erledigen könnte.
Die tatsächlichen Kosten liegen in der Amortisationszeit. Ein konventionelles Hydrauliksystem kann sich möglicherweise in 20 Monaten bezahlt machen, während das elektrohydraulische Pendant diese Verschuldung oft auf 48 Monate oder mehr ausdehnt. Für einen Betrieb mit hoher Tonnage ist es ein taktischer Fehler, nur für die „beste“ Maschine in der Nachbarschaft zwei zusätzliche Jahre Schulden zu tragen – ein Fehler, der den Cashflow entzieht, der für Material und Arbeitskräfte benötigt wird.
Betrachten Sie einen 200-Tonnen-Betrieb in Ohio, der kürzlich eine zuverlässige Hydraulikeinheit gegen ein hochspezifiziertes servo-hydraulisches Modell ausgetauscht hat. Man jagte einer Präzision von ±0,01 mm hinterher. Achtzehn Monate später nutzte der Betrieb für 60 % seiner Dickblechläufe wieder seine alte hydraulische Ersatzmaschine. Das Problem war nicht die Leistungsfähigkeit der Maschine, sondern die Umgebung.
Die Hochleistungs-Servoventile – die „Gehirne“, die den Flüssigkeitsstrom mit extremer Geschwindigkeit regulieren – sind berüchtigt empfindlich gegenüber Umgebungsstaub und Temperaturschwankungen. Auf einem makellosen Laborboden sind sie ein Wunderwerk. In einer Werkhalle, in der Schleifmaschinen Funken werfen und die Hallentore zur sommerlichen Feuchtigkeit offenstehen, werden sie zur Belastung. Ein einziges Schmutzpartikel in der Hydraulikflüssigkeit kann einen Zyklusstopp-Fehler auslösen, der die Produktion stilllegt.
Hinzu kommt, dass dickes Material inhärenten „Zunder“ aufweist – die schuppige, oxidierte Schicht auf warmgewalztem Stahl. Dieser Zunder löst sich beim Biegen und erzeugt eine variable Dicke, die eine Stößelgenauigkeit im Mikrometerbereich irrelevant macht. Wenn Ihr Material über das Blech hinweg um 0,1 mm variiert, rettet ein Stößel mit einer Genauigkeit von 0,01 mm Ihren Winkel nicht. Sie versuchen, einen Baumstamm mit einem chirurgischen Skalpell zu schneiden, und sind frustriert, wenn die Klinge ausbricht.
Ist es sinnvoll, eine Maschine zu kaufen, die eine Reinraumumgebung benötigt, um eine schmutzige Arbeit zu erledigen?
Betrachten Sie eine Abkantpresse wie einen Arbeits-Lkw. Ein leistungsstarker elektrischer Rennmotor ist objektiv gesehen eine „bessere“ Technologie als ein schwerer Diesel, aber man würde ihn nicht einsetzen, um zehn Tonnen Kies einen Berg hinaufzuziehen. Die „bessere“ Maschine ist diejenige, die unter den konkreten Lasten, denen Sie sie aussetzen, stabil bleibt.
Für Betriebe, die 80 % ihrer Aufträge mit Material über 12 mm Dicke ausführen, werden die Energieeinsparungen eines Servosystems (oft mit 50 % beworben) häufig durch die Wartung aufgezehrt. In diesen Anwendungen mit hoher Tonnage macht das erhöhte Risiko von Ventilklemmern und Flüssigkeitsleckagen aufgrund höherer Betriebsdrücke die niedrigere Stromrechnung oft wieder zunichte. Am Ende tauscht man vorhersehbare Energiekosten gegen eine unvorhersehbare Reparaturrechnung.
Der „Kipppunkt“, an dem sich das elektrohydraulische System tatsächlich bezahlt zu machen beginnt, ist nicht die Tonnage, sondern die Komplexität. Wenn Sie mehrwinklige Hochgeschwindigkeits-Setups an dünnwandigen Teilen durchführen, bei denen jede Sekunde Leerhub zählt, gewinnt der Servo. Für den Betrieb mit hoher Tonnage besteht der strategische Schritt jedoch oft darin, beim „Vorschlaghammer“ der konventionellen Hydraulik zu bleiben. Sie ist günstiger in der Anschaffung, leichter zu reparieren und deutlich toleranter gegenüber dem Staub und Schmutz, die die Metallverarbeitung tatsächlich prägen.
Wenn wir aufhören, dem Etikett „modern“ hinterherzulaufen, was sagt uns dann das tatsächliche mechanische Herz dieser Maschinen über ihre Lebensdauer?

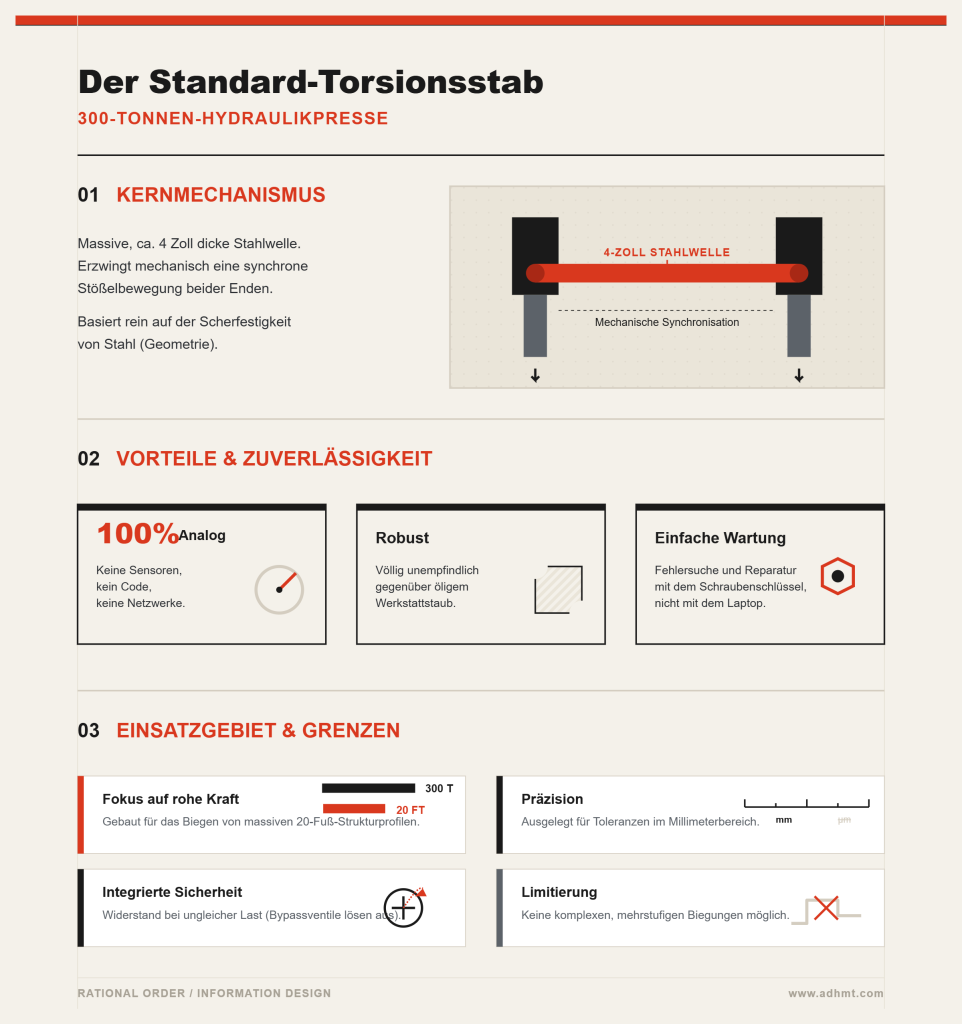

Ein Standard-Torsionsstab an einer 300-Tonnen-Hydraulikpresse ist im Kern eine massive Stahlwelle, oft vier Zoll dick, die die beiden Enden des Stößels physisch dazu zwingt, sich synchron zu bewegen, unabhängig davon, was der Bediener der Steuerung vorgibt. Er ist der Geometrie unterworfen. Wenn der linke Zylinder drückt, überträgt der Stab dieses Drehmoment auf die rechte Seite und stellt sicher, dass der Stößel waagerecht absenkt. Es gibt keine Sensoren, die ausfallen können, keinen Code, der sich „aufhängt“, und keine empfindlichen Glasmaßstäbe, die sich mit öligem Werkstattstaub zusetzen. Es ist im besten Sinne ein „dummes“ System – es stützt sich auf die Scherfestigkeit von Stahl und nicht auf die Zuverlässigkeit eines lokalen Netzwerks.
Dieses mechanische Rückgrat setzt der Leistung eine Obergrenze, die bei Arbeiten mit hoher Tonnage als eingebauter Sicherheitspuffer dient. Man kann von einer Maschine mit Torsionsstab nicht verlangen, komplexe, mehrstufige Biegungen mit unterschiedlichen Tiefen über die Bettlänge auszuführen, weil der Stab dafür ausgelegt ist, alles identisch zu halten. Wenn man versucht, eine ungleichmäßige Last zu erzwingen, leistet der Stab Widerstand, bis die Bypassventile auslösen. Es ist ein System, das für die brachiale Realität des Biegens von 20 Fuß langen Abschnitten aus Strukturprofilen gebaut ist, bei der „genau genug“ in Millimetern und nicht in Mikrometern gemessen wird.
Die Einfachheit des Torsionsstabs bedeutet: Wenn die Maschine sich nicht mehr bewegt, findet man die Lösung in der Regel mit einem Schraubenschlüssel, nicht mit einem Laptop. Man sucht nicht nach einem Softwarefehler oder einem Mikroriss in einem Glasfaserkabel; man betrachtet ein Ventil, eine Dichtung oder eine mechanische Verbindung. Diese Transparenz ist das Fundament der Zuverlässigkeit in einer Werkstatt, in der der Wartungsmann zugleich der leitende Schweißer ist.
Wenn der Torsionsstab ein starrer Knochen ist, wie ersetzt ihn dann das Servosystem durch ein digitales Nervensystem?
Elektrohydraulische Servosysteme ersetzen den massiven Stahlstab durch zwei unabhängige Achsen Y1 und Y2, die jeweils von einem Linearencoder – einem hochpräzisen Glasmaßstab – an den Seitenrahmen überwacht werden. Diese Encoder „lesen“ die Position des Stößels mit einer Genauigkeit von bis zu 0,001 mm und melden sie tausende Male pro Sekunde an das CNC-Gehirn zurück. Liegt die linke Seite 0,005 mm tiefer als die rechte, passt die Steuerung sofort die Proportionalventile an, um den Ölfluss auszugleichen. Es ist ein ständiger, unsichtbarer Dialog zwischen Elektronik und Fluid.
Diese Architektur ermöglicht es, den Stößel gezielt zu „neigen“, was für komplexe Teile entscheidend ist, die unterschiedliche Biegetiefen innerhalb eines einzigen Blechteils erfordern. Da die Zylinder nicht mechanisch gekoppelt sind, kann die Maschine deutlich agiler sein. Diese Agilität hängt jedoch vollständig von der Reinheit des Signals und der Sauberkeit des Hydrauliköls ab. Proportionalventile haben Toleranzen, die enger sind als die eines Uhrwerks; ein einziges Schmutzkorn aus einem schlecht gewarteten Tank kann einen Schieber blockieren und eine 200.000-Dollar-Maschine in einen Fehlerzustand versetzen, den keine „manuelle Übersteuerung“ beheben kann.
Die Präzision des Servos geht auf Kosten der Anfälligkeit gegenüber der Umgebung. In einer Umgebung mit hoher Tonnage, in der schwere Platten über das Bett gezogen werden und Zunder in jede Ritze abblättert, sind diese empfindlichen Glasmaßstäbe eine zentrale Ausfallstelle. Eine Vibration von einem nahegelegenen Plasmaschneidtisch oder ein Fettfleck auf dem Encoderstreifen kann dazu führen, dass der Stößel nach seiner Position „sucht“, was ruckelnde Bewegungen verursacht, die die Biegung ruinieren.
Wenn das Material schwer wird und die Last ungleichmäßig ist, behält dieses digitale „Gehirn“ dann die Ruhe?
Legen Sie eine 50-Tonnen-Last ganz links auf eine 10-Fuß-Torsionsstabmaschine, und der mechanische Stab wird sich bemühen, den rechten Zylinder mit nach unten zu ziehen. Ist die Last zu extrem, wird die Maschine schlicht ächzen und anhalten, oder das Teil kommt leicht unparallel heraus. Die physische Grenze der Maschine ist die Torsionssteifigkeit des Stabs. Es ist ein binäres Ergebnis: Der Stab hält, oder er hält nicht.
Die elektrohydraulische Servomaschine bewältigt dieselbe außermittige Last durch einen Hochgeschwindigkeits-Balanceakt. Die Steuerung erkennt den Widerstand auf der linken Seite und pumpt mehr Druck zu diesem Zylinder, während sie die rechte Seite drosselt. Das ermöglicht eine enorme Genauigkeit, selbst wenn nicht in der Mitte des Betts gebogen wird. Für Betriebe mit hoher Tonnage entsteht dadurch jedoch ein verborgenes Risiko: lokale Spannung. Ohne eine mechanische Verbindung zur Verteilung des Drehmoments nehmen die Seitenrahmen und Zylinderaufnahmen die volle Wucht des Ungleichgewichts auf und verlassen sich vollständig auf die Software, um zu verhindern, dass sich die Maschine in eine dauerhafte Fehlstellung verdreht.
In der Schwerblechfertigung kämpft man nicht nur gegen die Maschine; man kämpft gegen die Physik des Materials. Eine 400-Tonnen-Abkantpresse „schubst“ eine Platte nicht in Form; sie zwingt sie. Wenn ein servohydraulisches System versucht, diese Kraftstufe über softwaregesteuerte Ventile zu beherrschen, schrumpft die Fehlertoleranz. Eine Verzögerung von einer Millisekunde in der Ventilreaktion unter Volllast kann zu einer „Druckspitze“ führen, die eine Dichtung sprengt oder einen Verteilerblock reißen lässt – Ausfälle, die im „dummen“ Hydraulikkreis einer Torsionsstabmaschine praktisch nicht vorkommen.
Wenn der Servo unter Last empfindlicher reagiert, warum hören wir dann ständig von seiner überlegenen Konstanz?
Genauigkeit bedeutet, den Zielwert einmal zu treffen; Wiederholgenauigkeit bedeutet, ihn jedes Mal zu treffen, wenn die Sonne untergeht und die Werkstatt kalt wird. Konventionelle Hydrauliksysteme sind berüchtigt dafür, bei Erwärmung des Öls zu „driften“. Warmes Öl ist dünnflüssiger, fließt schneller und lässt sich anders komprimieren. Bei einer Torsionsstabmaschine kann Ihre erste Biegung um 7:00 Uhr morgens 90 Grad betragen, doch um 14:00 Uhr, nachdem die Pumpe sieben Stunden lang gesummt hat, kann derselbe Hub 89,2 Grad ergeben. Der Bediener muss den Winkel den ganzen Tag manuell „nachführen“.
Das elektrohydraulische Servosystem löst dieses Problem weitgehend durch seine geschlossene Rückkopplung. Weil es ständig die tatsächliche Position des Stößels misst – nicht nur den Druck in der Leitung –, gleicht es das dünnflüssiger werdende Öl automatisch aus. Das 500. Teil ist theoretisch identisch mit dem ersten. Genau hier kommen die vom Department of Energy genannten Energieeinsparungen von 30–50 % tatsächlich ins Spiel. Es geht nicht nur um die Motordrehzahl; es geht darum, dass die Maschine nicht gegen ihre eigene thermische Ausdehnung arbeitet.
Für einen Betrieb mit hohen Stückzahlen und dünnen Blechstärken macht diese Wiederholgenauigkeit den Unterschied zwischen Gewinn und Ausschuss aus. Für einen Hochtonnage-Betrieb, der 1-Zoll-Grundplatten biegt, liegt diese Drift von 0,8 Grad jedoch oft innerhalb der „weld-to-fit“-Toleranz der Endmontage. Man muss sich fragen, ob man für ein Maß an Konstanz bezahlt, das das Endprodukt tatsächlich gar nicht erfordert. Die „strategische Belastung“ ist nicht die Technologie selbst, sondern die Kosten für die Instandhaltung eines digitalen Präzisionssystems in einer Welt, die nur mechanische Kraft benötigt.
Führt dieser Zielkonflikt zwischen Präzision und Geschwindigkeit am Ende der Schicht tatsächlich zu mehr fertigen Teilen?
Skaliert man das Material auf schwere Blechstärken hoch, verschwindet der mathematische Vorteil des servo-hydraulischen Systems. Wenn man eine Halbzollplatte mit einem Hallenkran in Position bringen muss, ist die schnelle Zustellgeschwindigkeit des Stößels ein hohler Sieg. Bei der Bewegung von so viel Masse sucht man nicht nach „Freifall“-Geschwindigkeiten, sondern nach kontrollierter, vorhersehbarer Kraft. Die servogetriebene Pumpe ist faktisch gezwungen, sich wie ein Standard-Hydraulikaggregat zu verhalten, sobald die Physik schweren Materials und die Realität der Kranbeladung übernehmen. Beobachtet man jedoch eine servo-hydraulische Abkantpresse bei einem Korb kleiner Halterungen aus 16-Gauge-Blech, ist der Reiz unbestreitbar. Der Stößel fährt mit beängstigender Geschwindigkeit abwärts, bremst präzise einen Millimeter über dem Material, führt die Biegung aus und schnellt zum oberen Totpunkt zurück, noch bevor der Bediener die Hände vollständig zurückgezogen hat. Hersteller geben für diese Systeme bei Kleinteilen mit kurzen Hüben und häufigen, schnell aufeinanderfolgenden Biegungen regelmäßig eine Durchsatzsteigerung von 30 % bis 50 % an. Sie lügen nicht – die Rechnung geht perfekt auf, wenn die Hände des Bedieners mit dem Stößel Schritt halten können. Für den Hochtonnage-Betrieb ist diese Geschwindigkeit jedoch ein Phantom, für das man bezahlt, das man in der Fertigung aber nie tatsächlich sieht.
Eine aktuelle Feldstudie eines europäischen OEM hob hervor, dass elektrische und servo-hydraulische Abkantpressen den Energieverbrauch im Vergleich zu herkömmlichen Hydrauliksystemen um bis zu 80 % senken können. Sieht man sich die Daten genauer an, zeigt sich die eigentliche Geschichte: Der überwiegende Teil dieser Einsparungen entsteht im Leerlauf, nicht während des aktiven Biegens. Die Maschine produziert nicht zwangsläufig schneller Teile; sie kann lediglich besser warten. Betrachten wir die Leistungsaufnahme einer standardmäßigen hydraulischen 150-Tonnen-Abkantpresse. Wenn sie zwischen Aufträgen im Leerlauf läuft, verbraucht sie pro Schicht etwa 42 kWh, nur um das Öl in Umlauf zu halten. Ein hybrides oder servogetriebenes Pendant könnte nur 25 bis 30 kWh ziehen und die Pumpe vollständig abschalten, sobald das Fußpedal losgelassen wird. Das zeigt genau, was die Maschine tut: leer dasitzen. In einer Umgebung mit hohen Stückzahlen, in der Gehäuse aus dünnem Blech gefertigt werden, löst CNC-Automatisierung den Engpass von Bedienerermüdung und manueller Positionierung. In einem Hochtonnage-Betrieb mit hoher Variantenvielfalt liegt der Engpass beim Gabelstapler, der die Palette bringt, beim Kran, der die Platte auflegt, und bei den zwei Bedienern, die sie am Hinteranschlag ausrichten. Ein Hochgeschwindigkeits-Servosystem zu kaufen, um eine Materialhandhabungsgrenze zu lösen, ist wie ein Rennstreckenauto zu kaufen, um im Berufsverkehr zu stehen. Man hat den Durchsatz nicht erhöht; man hat nur die Kosten des Wartens erhöht.
Befürworter servohydraulischer Systeme werden sofort auf das Rüstblatt verweisen. Bei einer konventionellen Torsionswellenmaschine erfordert das Einstellen eines neuen Biegewinkels Probestücke, manuelle Anpassungen der Endschalter und eine gehörige Portion Bedienerintuition. Es kann sein, dass zwei oder drei Zuschnitte Ausschuss werden, bevor die richtige Tiefe erreicht ist. Eine CNC-Servomaschine, die auf eine digitale Werkzeugbibliothek zugreift und die Rückfederung des Materials in Echtzeit berechnet, kann den Winkel oft schon beim ersten Hub treffen. Für einen Betrieb, der pro Schicht fünfzig verschiedene Aufträge fährt, ist der Wegfall dieses zehnminütigen manuellen Rüstzeit-Deltas bei jedem Umrüsten ein massiver Durchsatzmultiplikator. Wenn Ihr Betrieb jedoch drei Tage am Stück dieselben halb Zoll dicken Grundplatten fertigt, amortisiert sich dieser Rüstvorteil auf null. Die am Montagmorgen eingesparte Zeit beschleunigt die Produktion am Dienstagnachmittag in keiner Weise.
Der entscheidende Gleichmacher in der Blechbearbeitung ist die Pressgeschwindigkeit. Unabhängig davon, wie schnell sich der Stößel dem Werkstück nähert, wird die tatsächliche Biegegeschwindigkeit sowohl durch Sicherheitsvorschriften als auch durch die Physik des Metalls streng begrenzt. Versucht man, ein Stück 3/4-Zoll-A36-Stahl zu schnell zu formen, reißt das Material entlang der Biegelinie. In der Branche besteht Einigkeit darüber, dass das traditionelle Hydrauliksystem weiterhin die passendere Lösung ist, sobald regelmäßig Bleche dicker als 1/2 Zoll (12 mm) gebogen werden oder mehr als 250 Tonnen Kraft erforderlich sind. Die schnelle Annäherungsgeschwindigkeit des Servos wird durch die langsame, mühsame Realität neutralisiert, schwere Platten sicher zu formen. Wenn beide Maschinen gezwungen sind, die eigentliche Biegephase mit exakt derselben Geschwindigkeit in Zoll pro Minute zu durchlaufen, liefert das konventionelle Hydrauliksystem den identischen Durchsatz ohne den fragilen digitalen Überbau. Wenn die Zykluszeiten unter hoher Last identisch sind, wofür genau zahlen Sie dann bei der Instandhaltung?
Eine standardmäßige 150-Tonnen-Hydraulik-Abkantpresse, die zwischen Aufträgen stillsteht, ist nicht wirklich ausgeschaltet; sie ist ein 42-kWh-pro-Schicht-„Vampir“, der Strom verbraucht, nur um sein internes Herz am Schlagen zu halten. Konventionelle Systeme verwenden Motoren mit konstanter Drehzahl, die die Hauptpumpe mit voller Drehzahl laufen lassen, unabhängig davon, ob sich der Stößel bewegt oder der Bediener durch einen TikTok-Feed scrollt. Das ist das wichtigste Argument der Vertriebsteams für servohydraulische Systeme. Sie verweisen auf das „Hybrid“-System, bei dem der Motor nur läuft, wenn das Fußpedal betätigt wird, und versprechen eine Senkung Ihrer Stromrechnung um 30 % bis 50 %. Auf dem Papier fällt die Rechnung für die Maschinen alter Schule vernichtend aus.
Doch Energie ist selten der größte Posten in der Gewinn- und Verlustrechnung eines Betriebs. Wenn Sie einen Hochtonnage-Betrieb führen, in dem die Maschine 80 % ihrer Zeit unter Last dicke Platten biegt, beginnen diese Einsparungen im Leerlauf wie ein Rundungsfehler auszusehen. Die Energie, die erforderlich ist, um 200 Tonnen Kraft durch einen halben Zoll Stahl zu bewegen, ist eine physikalische Konstante; der Servomotor und der Induktionsmotor müssen beide dieselbe Schwerarbeit leisten. Wenn das „grüne“ Marketing auf einen hohen Auslastungsgrad trifft, wird klar, dass Sie einen Aufpreis von 40.000 US-Dollar zahlen, um 600 US-Dollar pro Jahr an Strom zu sparen.
Ist die Fähigkeit der Maschine, „kostenlos zu warten“, mehr wert als die Kapitalkosten der Technologie?
Hydrauliköl ist ein lebendiges Medium, das sein Verhalten mit zunehmender Erwärmung verändert und aufgrund steigender Temperaturen bei jedem Stundendurchlauf einer schweren Produktion rund 1,2 % seiner Effizienz verliert. Wenn das Öl dünnflüssiger wird, sinkt seine Viskosität, und die Reaktionsfähigkeit der Proportionalventile beginnt zu driften. Deshalb kann ein um 8:00 Uhr morgens gebogenes Teil auf einer traditionellen Maschine ohne manuelle Kompensation möglicherweise nicht mit einem um 16:00 Uhr gebogenen Teil übereinstimmen. Servohydraulische Systeme mindern dies, weil sie das Öl im Leerlauf nicht umwälzen, wodurch der Tank kühl und die Viskosität den ganzen Tag über stabil bleibt. Für Betriebe, die Präzisionsarbeit mit dünnen Blechstärken leisten, ist diese Konstanz der Unterschied zwischen einem Gutteil und Ausschuss.
In Umgebungen mit hoher Tonnage ist „Präzision“ jedoch ein relativer Begriff, der in Sechzehnteln und nicht in Mikrometern gemessen wird. Wenn Sie Grundplatten für Baustahl formen, liegt die leichte thermische Drift eines konventionellen Hydrauliksystems deutlich innerhalb der Toleranz der Schweißkonstruktion. Im Grunde kaufen Sie ein klimatisiertes Laborwerkzeug, um die Arbeit eines Vorschlaghammers zu erledigen. Die thermische Stabilität eines Servosystems ist ein Luxus, für den Werkstätten mit schweren Blechen bezahlen, den sie aber selten tatsächlich benötigen, um ihre Kunden zufriedenzustellen.
Wenn die gewonnene Präzision es Ihnen nicht ermöglicht, für das Teil mehr zu berechnen, ist das Wärmemanagement nur ein weiteres teures Merkmal ohne ROI.
Wenn eine traditionelle hydraulische Abkantpresse ausfällt, ist die Ursache meist eine 200-Dollar-Dichtung, ein geplatzter Schlauch oder ein Standard-Schütz, den Ihr lokaler Industriebedarfslieferant auf Lager hat. Das sind mechanische Ausfälle, die ein erfahrener Instandhalter mit einem Schraubenschlüssel und einem Druckmessgerät diagnostizieren kann. Die Zuverlässigkeit dieser Maschinen beruht auf dem Modell des „vorhersehbaren Ausfalls“: Teile verschleißen langsam, geben Warnzeichen und sind günstig zu ersetzen. Sie sind nicht von einem einzigen Lieferanten abhängig, weil das Innenleben der Maschine weitgehend standardisiert ist.
Dem steht ein servohydraulisches System gegenüber, bei dem das „Skalpell“ von proprietären Lasermaßstäben, Hochgeschwindigkeits-Encodern und spezialisierten Servoantrieben gesteuert wird. Wenn ein proprietärer 5.000-Dollar-Sensor entscheidet, dass die Luftfeuchtigkeit oder Vibration in der Werkstatt zu hoch ist, „driftet“ die Maschine nicht einfach – sie legt sich selbst lahm. Sie rufen nicht den lokalen Lieferanten an; Sie warten darauf, dass ein werksgeschulter Techniker mit einem Laptop einfliegt, um eine Blackbox neu zu kalibrieren. Sie haben die vorhersehbare, kostengünstige Wartung eines mechanischen Systems gegen das risikoreiche „Alles-oder-nichts“-Risiko moderner Elektronik eingetauscht.
Die Frage ist nicht, ob die Maschine effizienter ist, sondern ob Sie sich die Ausfallzeit leisten können, wenn das „Gehirn“ versagt.
Der Übergang zur Servohydraulik zwingt eine Werkstatt dazu, neu zu überdenken, wen sie einstellt, und verlagert die Last der Instandhaltung vom „Schmiermaxe“ zum „IT-Techniker“. Eine traditionelle hydraulische Abkantpresse ist eine transparente Maschine; man kann sehen, wie sich das Öl bewegt, und hören, wie die Ventile schalten. Es ist ein intuitives System, das Erfahrung und mechanisches Geschick belohnt. Eine moderne servogesteuerte CNC-Abkantpresse ist hingegen ein undurchsichtiges digitales Ökosystem, bei dem der Bediener oft von genau den Parametern ausgeschlossen ist, die er anpassen müsste, um die Produktion am Laufen zu halten.
Wenn Ihr aktuelles Instandhaltungsteam auf mechanische Langlebigkeit und „wir reparieren es mit dem, was wir haben“ ausgerichtet ist, wird es durch den Wechsel zu Servosystemen abgehängt. Entweder bezahlen Sie einen teuren jährlichen Servicevertrag des OEM, oder Sie stellen eine neue Ebene von Fachkräften ein, die SPS-Logik und digitale Rückkopplungsschleifen versteht. Das ist ein „versteckter“ Betriebskostenfaktor, der nie in der Broschüre auftaucht, aber der Hauptgrund dafür ist, dass Werkstätten mit hoher Tonnage während eines Eilauftrags mit 300.000-Dollar-Briefbeschwerern dastehen.
Dieser Wandel von mechanischer zu elektronischer Verwundbarkeit bestätigt eine harte Wahrheit: In dem Moment, in dem Ihre Produktion die 250-Tonnen-Schwelle überschreitet, ist der robuste „Vorschlaghammer“ der reinen Hydraulik objektiv profitabler als das empfindliche „Skalpell“ des Servos.
Sobald man die Schwelle von 250 Tonnen und Halbzoll-Blech überschreitet, verändert die Physik der Biegung die Investitionsrechnung. Bei dünneren Materialstärken ist die Abkantpresse die dominierende Variable; bei Grobblech gibt das Material den Ton an. Wenn Sie strukturelle Grundplatten oder schwere Halterungen aus warmgewalztem A36 formen, haben Sie es mit einem Medium zu tun, das grundsätzlich widerspenstig und uneinheitlich ist. Die „grüne“ Effizienz eines Servomotors wird schnell von der rohen Energie überlagert, die erforderlich ist, um einen massiven Stößel durch eine dicke Stahlplatte zu bewegen, die sich nicht bewegen lassen will.
Die Branchendaten sind eindeutig: Die Preisparität bei Servo-Hybridsystemen läuft in der Regel aus, sobald man 150 Tonnen überschreitet. Jenseits dieses Punktes steigen die Kosten für die drehmomentstarken Servomotoren und die speziellen Antriebe, die nötig sind, um dieses Maß an Kontrolle aufrechtzuerhalten, exponentiell. Sie bezahlen nicht nur für einen Motor; Sie bezahlen für die Ingenieursleistung, die erforderlich ist, damit eine elektronische Hochgeschwindigkeitskomponente den heftigen Rückschlag einer 300-Tonnen-Last übersteht.
Es ist ein klassischer Fall abnehmenden Grenznutzens, bei dem die „Innovation“ zur Belastung wird.
Für den Werkstattinhaber lautet die Frage nicht, ob der Servo an sich „besser“ ist, sondern ob das Teil ihn erfordert. Wenn Ihre Toleranzen weit genug sind, um eine Schweißkonstruktion aufzunehmen, bezahlen Sie für ein Genauigkeitsniveau, das an der nächsten Station abgeschliffen oder mit einer Schweißraupe aufgefüllt wird. Warum ein Präzisionsinstrument kaufen, um die Arbeit eines Lasttiers zu erledigen?
Bei Arbeiten mit dicken Materialstärken biegen wir nicht mit schmalen 12-mm-Matrizen; wir verwenden V-Öffnungen von 4 Zoll, 6 Zoll oder sogar 10 Zoll. Diese Geometrie schafft ein grundlegendes Problem für das „Präzisions“-Argument, weil eine breite V-Matrize das Toleranzfenster beim Freibiegen naturgemäß vergrößert. Selbst wenn Ihr servogetriebener Stößel jedes Mal bis auf ein Mikron genau sein Ziel trifft, wird Sie das Material selbst im Stich lassen.
Warmgewalztes Blech kommt mit einer Walzwerkstoleranz bei der Dicke, die innerhalb einer einzigen Tafel um 5 % oder mehr variieren kann. Bei einer Halbzoll-Platte reicht diese Abweichung aus, um Ihren Biegewinkel um ein ganzes Grad zu verschieben, unabhängig davon, wie perfekt der Stößel positioniert wurde. Das Servosystem kann so präzise wie ein Laser sein, aber es kann die inneren Spannungen des Stahls oder die leichte Ausdünnung der Platte aus der letzten Charge nicht „sehen“.
Im Grunde verwenden Sie ein digitales Skalpell, um durch einen Sack Kies zu schneiden.
Wenn die Materialschwankung zehnmal größer ist als die Positioniertoleranz der Maschine, wird die Präzision der Maschine praktisch neutralisiert. In diesen Szenarien ist die Fähigkeit des Bedieners, eine Biegung „anzutippen“ oder eine Matrize zu unterlegen, wichtiger als die Rückkopplungsschleife des Encoders. Die „Intelligenz“ der Maschine wird vergeudet, weil das Medium, an dem sie arbeitet, von Natur aus „dumm“ und unvorhersehbar ist.
Die Umgebung einer Grobblechwerkstatt ist ein Friedhof für empfindliche Elektronik. Zwischen dem luftgetragenen Schleifstaub von Schleifstationen, den thermischen Spitzen einer nicht klimatisierten Halle und den ständigen Vibrationen von Laufkranen wird die „Raffinesse“ eines Servosystems zu seiner größten Schwäche. Hochauflösende Glasmaßstäbe und empfindliche Encoder gedeihen nicht an Orten, an denen Menschen mit 200-Pfund-Stahlplatten und Schlacke hantieren.
Ein konventionelles Hydrauliksystem ist ein Panzer. Seine Komponenten sind überdimensioniert, in schweren Gehäusen untergebracht und dafür ausgelegt, in der Hitze und im Schmutz einer realen Werkhalle klaglos zu arbeiten. Es ist ein System, das auf Druck aufgebaut ist, nicht nur auf Signalen. Wenn eine Dichtung leckt, sehen Sie es, beheben es und machen weiter. Wenn der Kühlventilator eines Servoantriebs mit metallischem Staub verstopft und die Platine durchbrennt, steht Ihre gesamte Produktionslinie still, bis ein Spezialist mit einem proprietären Ersatzteil eintrifft.
Wiegt das „Prestige“, eine Hightech-Maschine zu besitzen, das Risiko auf, dass sie durch eine staubige Leiterplatte lahmgelegt wird?
Echte Zuverlässigkeit bei Arbeiten mit hoher Tonnage liegt in der Einfachheit. Wenn man die Schichten digitaler Abstraktion entfernt, bleibt eine Maschine übrig, die leichter zu verstehen, günstiger zu reparieren und deutlich wahrscheinlicher auch in zehn Jahren noch in Betrieb ist. Der „Vorschlaghammer“ der traditionellen Hydraulik gewinnt, weil er das einzige Werkzeug ist, das nicht versucht, dem Material überlegen zu sein.
Eine 130-Tonnen-Hybrid-Servo-Hydraulikmaschine, die in einer einzigen Acht-Stunden-Schicht läuft, spart Ihnen pro Jahr etwa 2.500 US-Dollar an Stromkosten. Wenn Sie für diese Technologie gegenüber einem hydraulischen Standardmodell einen Aufpreis von 40.000 US-Dollar gezahlt haben, ergibt sich allein über die Energie eine Amortisationszeit von 16 Jahren — etwa doppelt so lang wie die erwartete Lebensdauer der hochwertigen elektronischen Antriebe, die sie steuern. In der Hochtonnagewelt von 300 bis 1.000 Tonnen, in der die Preisdifferenz zwischen einer „smarten“ und einer „starken“ Maschine sechsstellige Beträge übersteigen kann, ist Energieeffizienz in Ihrer GuV nur eine Rundungsgröße.
Die tatsächliche Amortisation liegt in der Reduzierung der „Air-Cut“-Zeit bei komplexen Mehrfachbiegefolgen. Wenn Ihr Bediener vier Minuten damit verbringt, eine schwere Platte in Position zu ziehen, nur um eine einzelne 90-Grad-Biegung auszuführen, ist die schnelle Stößelannäherung eines Servo-Hybrids nutzlos. Die Maschine verbringt 95 % ihrer Zeit damit, auf einen Kran oder einen Menschen zu warten. Wenn Sie jedoch 10-Gauge-Gehäuse mit sechs verschiedenen Biegewinkeln und vier Flanschhöhen fertigen, spart die Fähigkeit des Servos, schnell in Position zu gehen und perfekt zu synchronisieren, dreißig Sekunden pro Teil. Über drei Schichten summieren sich diese Sekunden zu genügend zusätzlicher Kapazität, um die Investitionsausgabe zu rechtfertigen.
Erlaubt Ihr aktueller Teilemix dem Stößel tatsächlich, oft genug und schnell genug zu fahren, um seine teuren Motoren selbst zu finanzieren?
Vertriebsmitarbeiter sprechen gern davon, Ihren Betrieb „zukunftssicher“ zu machen, indem Sie mehr Präzision kaufen, als Sie derzeit benötigen. Diese Logik ist in der Schwerfertigung eine Falle, denn anders als ein Faserlaser, der per Software-Update schneller schneiden kann, ist eine 400-Tonnen-Abkantpresse ein Bestandsasset, dessen Hauptwert in seiner strukturellen Steifigkeit liegt. Wenn Sie „für alle Fälle“ einen Servo-Hybrid mit hoher Tonnage kaufen, falls präzisere Aufträge kommen, zahlen Sie eine wiederkehrende Wartungsabgabe für eine Fähigkeit, die vom Material auf Ihrem Hallenboden möglicherweise nie genutzt wird.
Der Punkt sinkender Grenzerträge wird in der Regel bei 250 Tonnen erreicht. Unterhalb dieser Grenze kann die Geschwindigkeit der Servo-Hydraulik tatsächlich mit dem physischen Tempo beim Handling kleinerer, leichterer Teile mithalten. Oberhalb dieser Grenze machen die schiere Masse des Stößels und die zum Verhindern struktureller Ermüdung erforderlichen Schutz-Verweilzeiten die „High-Speed“-Marketingversprechen zunichte. Am Ende haben Sie eine Hochleistungsmaschine, die Sie mit 50 % Geschwindigkeit betreiben müssen, damit die Hydraulikdichtungen unter der Belastung schneller Richtungswechsel nicht aufschreien.
Wenn die Spitzenfähigkeiten der Maschine durch die Realität der Physik schwerer Bleche außer Kraft gesetzt werden, was genau machen Sie dann „zukunftssicher“ — abgesehen von der Gewinnmarge des Herstellers?
Um den Marketinglärm auszublenden, müssen Sie Ihre Werkstatt durch die Brille des mechanischen Nutzens betrachten, nicht durch die der technologischen Begehrlichkeit. Beginnen Sie mit der „Viertelzoll-Regel“: Sind mehr als 70 % Ihres Durchsatzes dicker als 6 mm? Wenn ja, wird die inhärente Materialstreuung in dieser Platte die Präzision eines Servosystems vollständig verschlucken und die zusätzliche Investition zu einem Geist in der Maschine machen.
Bewerten Sie als Nächstes Ihre Schichtdichte und Ihre lokale Servicelandschaft. Wenn Sie im Einschichtbetrieb arbeiten, bedeuten die geringeren Anschaffungskosten und die einfache Wartung einer konventionellen hydraulischen Maschine, dass Sie sie in drei Jahren amortisieren und zwanzig Jahre lang betreiben können. Wenn Sie in drei Schichten arbeiten, sehen die Energieeinsparungen endlich nach echtem Geld aus, aber nur, wenn Sie einen Techniker im Umkreis von zwei Autostunden haben, der einen proprietären Servoantrieb diagnostizieren kann. Zählen Sie schließlich die Biegungen; wenn Ihr durchschnittliches Teil weniger als drei Biegungen hat, kaufen Sie einen Computer für eine Aufgabe, die ein Endschalter erledigen kann.
Wird Ihr Produktionsengpass durch die Geschwindigkeit des Stößels verursacht oder durch den Schweiß auf der Stirn des Bedieners?
Die „geringere“ konventionelle hydraulische Maschine ist der überlegene finanzielle Vermögenswert, wenn Ihre Werkstatt Verfügbarkeit höher bewertet als theoretische Mikrometer. In Schwerlastumgebungen – Baustahl, Rahmen für schwere Maschinen und großformatige Schweißbaugruppen – bleibt die traditionelle hydraulische Abkantpresse die einzig logische Wahl, um Stoßbelastungen und industrielle Netzschwankungen ohne die Anfälligkeit empfindlicher Elektronik zu bewältigen. Es ist eine Maschine, die jeder kompetente Mechaniker an einem Dienstagnachmittag mit Teilen aus dem lokalen Fachhandel reparieren kann, sodass ein einfacher Sensorausfall nicht zu einer Woche Stillstand führt. Für den Käufer im Hochtonnagebereich, der dickes A36-Blech verarbeitet, ist die konventionelle Maschine die strategisch überlegene Wahl, weil sie die niedrigsten Kosten pro Biegung und einen Wiederverkaufswert bietet, der nicht verdampft, wenn die Steuerung ihr Lebensende erreicht. Kaufen Sie die mechanische Kraft, die Ihr Material erfordert, und überlassen Sie die Hightech-Monumente den Werkstätten, die Software-Updates der tatsächlichen Produktion vorziehen.
