Sie haben die Bestellung für eine hydraulische 300-Tonnen-Abkantpresse bereits vorbereitet. Sie sehen sie schon vor sich, fest im Hallenboden verankert – ein Monument für die rohe Leistungsfähigkeit Ihres Betriebs. Dann geben Sie dem Bediener einen Stapel 14-Gauge-Aluminiumwinkel. Er tritt auf das Pedal. Die 40-PS-Pumpe heult auf. Die Proportionalventile lassen sich Zeit beim Öffnen. Der massive Stößel beginnt seinen trägen Abwärtslauf. Sie nutzen eine Diesellok für den Einkauf im Supermarkt. Wir kaufen Maschinen auf Basis der dicksten Platte, die wir vielleicht einmal im Jahr biegen, und ignorieren dabei, dass 80 % unseres täglichen Umsatzes aus dünnwandigen, variantenreichen Teilen stammen. Diese Fixierung auf maximale Tonnage verstellt Ihnen den Blick auf die Kennzahl, die tatsächlich die Rechnungen bezahlt.
Eine hydraulische 300-Tonnen-Abkantpresse ist ein beeindruckendes Stück Ingenieurskunst, wenn Sie den ganzen Tag ½-Zoll-Stahlblech biegen. Die Fluidverdrängung sorgt bei extremen Lasten für eine inhärente Stoßdämpfung und schützt den Rahmen vor katastrophaler Durchbiegung. Doch werfen Sie einen Blick auf Ihre tatsächlichen Arbeitspläne. Die meisten von Ihnen verarbeiten 14-Gauge-kaltgewalzten Stahl oder 0,080-Zoll-Aluminium. Sie kaufen eine Maschine, die für rohe Gewalt ausgelegt ist, und verlangen von ihr ein wendiges, variantenreiches Ballett.
Wir tun das, weil wir Tonnage mit Leistungsfähigkeit gleichsetzen. Die traditionelle Mentalität in der Fertigung besagt, dass „mehr Maschine“ gleich „mehr Geld“ bedeutet. Doch Leistungsfähigkeit hängt nicht nur davon ab, was Sie biegen können. Sie hängt auch davon ab, wie schnell Sie zur nächsten Biegung gelangen. Wenn Sie für Dünnblecharbeiten überdimensionierte hydraulische Kapazität anschaffen, verschwenden Sie nicht nur Kapital für einen größeren Rahmen und stärkere Pumpen. Sie kaufen aktiv langsamere mechanische Bewegungen.

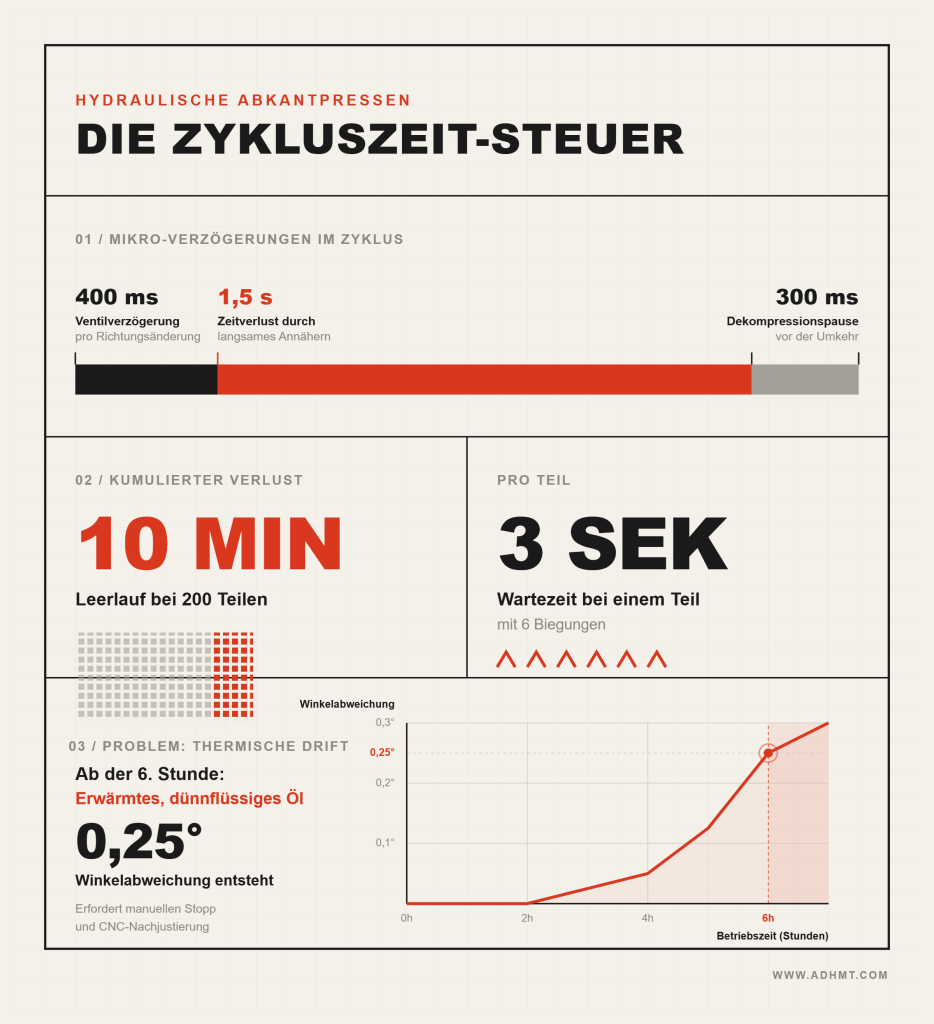

Beobachten Sie den Stößel einer herkömmlichen hydraulischen Abkantpresse. Wenn der Bediener das Pedal betätigt, setzt sich die Maschine nicht einfach in Bewegung. Ein Signal geht an die SPS, die den Proportionalventilen das Öffnen befiehlt. Hydrauliköl, das von einer dauerhaft laufenden Pumpe unter Druck gesetzt wird, muss physisch durch Verteiler strömen, um massive Zylinder zu bewegen. Dieser Fluidtransfer benötigt Zeit. Konkret sind es etwa 400 Millisekunden Ventilverzögerung bei jeder einzelnen Richtungsänderung.
Eine halbe Sekunde klingt trivial – bis Sie sie mit tausend Biegungen pro Schicht multiplizieren.
Wenn Sie ein Teil mit sechs Biegungen fertigen, sind das nahezu drei Sekunden reines Warten pro Werkstück. Bei 200 Teilen hat Ihr Bediener bereits zehn Minuten damit verbracht, auf ein Stück Stahl zu starren und darauf zu warten, dass die Maschine sich entscheidet. Das ist die Zykluszeit-Steuer. Sie zahlen für massive, träge Bewegung, während Ihr Gewinn in Wirklichkeit von Beschleunigung aus dem Stand und präzisem Einlenken abhängt.
Realitätscheck aus der Fertigung:
Vor zwanzig Jahren spielte diese Ventilverzögerung keine Rolle. Wir richteten ein festes Werkzeug ein, holten eine Palette Rohlinge und der Bediener fertigte drei Tage lang exakt dasselbe Teil. Die Rüstzeit übertraf die Zykluszeit deutlich. Heute ist Ihre durchschnittliche Losgröße drastisch gesunken. Sie fertigen 25 Elektrogehäuse, wechseln dann zu 40 Montagewinkeln und produzieren anschließend ein Prototyp-Chassis.
Moderne CNC-Software und programmierbare Hinteranschläge haben das Rüsten extrem beschleunigt. Der Bediener kann ein Programm laden, und die mehrachsigen Hinteranschläge fahren innerhalb von zwei Sekunden in Position. Doch was nützt ein zweisekündiges Rüsten, wenn sich der Stößel immer noch so verhält, als stecke er im Jahr 1998 fest? Die Software stellt Anforderungen, die die hydraulische Hardware schlicht nicht erfüllen kann. Sie haben ein Formel-1-Lenkrad an einen Traktor montiert.
Wenn das Überleben Ihres Betriebs davon abhängt, Teile schneller durch die Biegezelle zu bringen als der Wettbewerber in der Nachbarstadt, warum zahlen Sie weiterhin einen Aufpreis dafür, dass Ihre Gewinnmargen in der Fluiddynamik versinken?
Ich habe einmal einen Betriebsinhaber gesehen, der wegen einer Reparaturrechnung über 20.000 Dollar für eine verschlissene Rollengewindespindel an einer 100-Tonnen-Vollelektrischen Abkantpresse weinte. Er hatte 3/8-Zoll-Baustahlbleche mit einer Länge von 10 Fuß verarbeitet und angenommen, dass die Maschine strukturellen Stahl im Dauerbetrieb bewältigen könne, nur weil die Software angab, sie erreiche 100 Tonnen. Die Servoantriebe waren hörbar überlastet, die Kugelgewindetriebe erlitten starken seitlichen Stress, und die Maschine zerlegte sich selbst. Er machte die Maschine verantwortlich. Ich machte sein grundlegendes Missverständnis dessen verantwortlich, was er gekauft hatte.
Direct Drive ist kein Wundermittel für rohe Kraft. Diese Systeme verlieren bei etwa 150 Tonnen Presskraft an mechanischem Vorteil. Oberhalb dieser Schwelle bieten Hydrauliksysteme von Natur aus eine höhere Stabilität, da die Fluidverdrängung die Stöße beim Biegen dicker Bleche natürlich aufnimmt und dämpft. Unterhalb dieser 150-Tonnen-Grenze – dort, wo tatsächlich 80 % der High-Mix-Betriebe arbeiten – verändert der Verzicht auf Fluid die gesamte Physik des Biegeprozesses.
Blicken Sie in eine rein elektrische Abkantpresse. Sie werden weder eine 40-PS-Pumpe noch ein Labyrinth aus Ventilblöcken finden. Stattdessen sehen Sie einen AC-Servomotor, der direkt mit einem robusten Kugelgewindetrieb- oder Rollengewindetriebmechanismus gekoppelt ist, der den Stößel antreibt. Wenn die CNC ein Signal sendet, wird elektrischer Strom unmittelbar in eine Drehbewegung dieser Spindel umgesetzt. Es gibt keinerlei mechanisches Spiel.
In einem Hybridsystem ist weiterhin Fluid vorhanden, doch die Architektur ist umgekehrt. Ein Servomotor treibt eine lokal installierte, bidirektionale Pumpe an, die direkt am Zylinder montiert ist und nur läuft, wenn sich der Stößel bewegt. Proportionalventile und die ständig laufende Zentralpumpe entfallen, wodurch die Verzögerungen beim Richtungswechsel vollständig beseitigt werden.
Sie tauschen die schwammige, stoßdämpfende Eigenschaft von unter Druck stehendem Öl gegen eine starre, direkte mechanische Eins-zu-eins-Verbindung aus.
Er tritt auf das Pedal. In einem herkömmlichen Hydrauliksystem muss die Pumpe zunächst das Öl komprimieren, bevor sich der Stößel bewegt. Flüssigkeit ist geringfügig kompressibel – etwa 0,5 % pro 1.000 PSI. Diese Kompression erzeugt eine Verzögerung von 150 Millisekunden zwischen dem Pedaldruck und dem tatsächlichen Aufbringen der Tonnage.
Ein direkt angetriebener Servomotor liefert sein maximales Drehmoment bei null U/min. In dem Moment, in dem das elektrische Signal den Antrieb erreicht, beschleunigt der Stößel auf 200 Millimeter pro Sekunde und verzögert auf einen präzisen Endpunkt – in einem Bruchteil der Zeit, die ein Hydraulikventil allein zum Öffnen benötigt.
Realitätscheck in der Fertigung:
Wenn Sie die Flüssigkeit aus der Gleichung entfernen, entfallen Viskositätsänderungen, Temperaturschwankungen und Ventilverschleiß. Die Position des Stößels wird ausschließlich durch die Steigung der Kugelumlaufspindel und den Encoder am Servomotor bestimmt. Wenn der Encoder 10.000 Impulse pro Umdrehung erfasst, weiß die Maschine exakt, wo sich die Stempelspitze befindet – bis auf ±1 Mikrometer genau.
Doch sehen Sie sich Ihre tatsächlichen Arbeitspläne an. Sie fertigen 25 Elektroschränke, wechseln dann zu 40 Montagewinkeln und produzieren anschließend ein Prototyp-Chassis. Diese Wiederholgenauigkeit von ±1 Mikrometer ist wertlos, wenn Ihre Werkzeuge mangelhaft sind. Der Direktantrieb legt jeden Fehler in Ihrer Einrichtung offen. Eine abgenutzte Matrizen-Schulter an einer 150.000-Dollar-CNC-Elektroabkantpresse führt zu Teilen, die um drei Grad unterbiegen – trotz fehlerfreier Software. Die Maschine tut exakt das, was ihr vorgegeben wurde; Ihre physischen Variablen sind lediglich nicht mit ihrer digitalen Präzision abgestimmt.
Sie haben eine Maschine gekauft, die absolute mechanische Vorhersagbarkeit garantiert und damit die Verantwortung für Genauigkeit wieder auf Ihren Prozess und Ihre Werkzeuge zurückverlagert.
Wenn Sie sich noch immer auf Fluiddynamik verlassen, um ungenaue Rüstvorgänge zu kaschieren, wie lange können Ihre Gewinnmargen das schleichende Ausbluten durch Nacharbeit und verschwendete Zykluszeit noch verkraften?

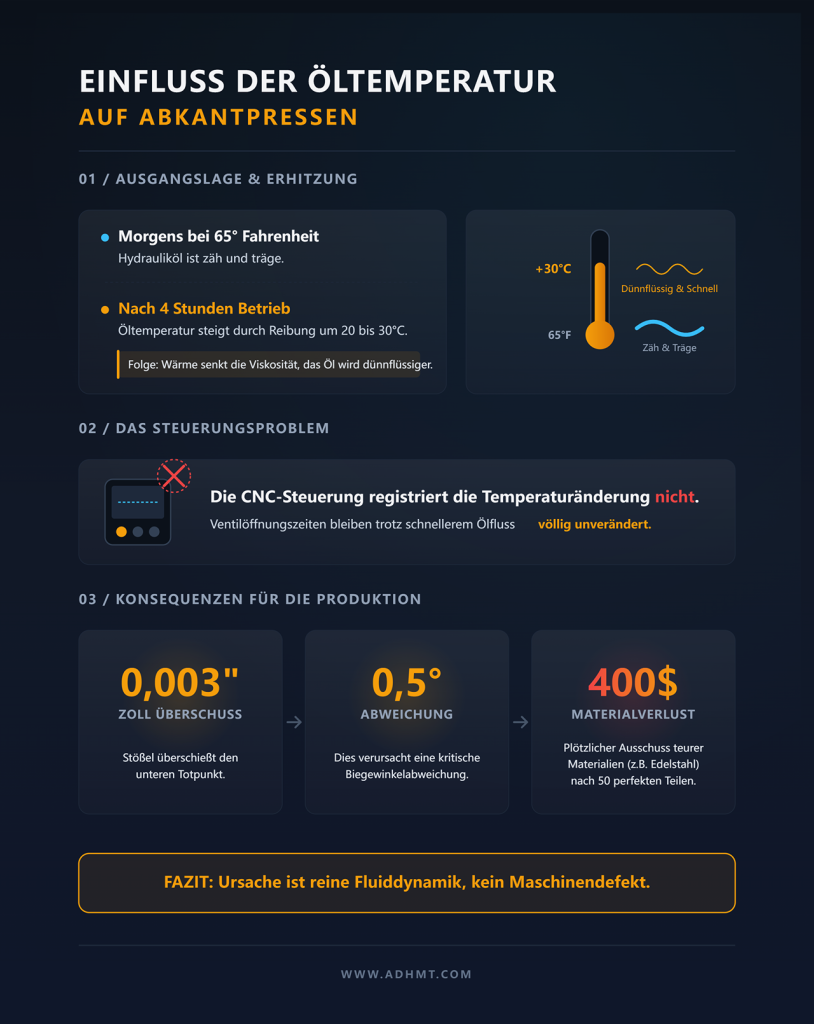

Um 8:00 Uhr morgens herrschen in Ihrer Werkstatt 65°F, und das Öl Ihrer hydraulischen Abkantpresse ist zäh und träge. Gegen Mittag, nach vier Stunden ununterbrochener Zyklen, hat der 200-Gallonen-Tank die Reibung von Tausenden Hüben aufgenommen. Die Öltemperatur steigt um 20 bis 30°C. Er tritt auf das Pedal. Die Maschine klingt exakt gleich, doch die physikalischen Bedingungen im Ventilblock haben sich grundlegend verändert.
Wärme macht Hydrauliköl dünnflüssiger. Sinkt die Viskosität, strömt das Öl schneller und mit geringerem Widerstand durch die Proportionalventile. Die CNC-Steuerung weiß nicht, dass das Öl heiß ist; sie hält das Ventil schlicht für die programmierte Dauer gemäß einem Basisalgorithmus geöffnet. Das dünnflüssigere Öl überschießt den unteren Totpunkt um 0,003 Zoll. Bei einem Luftfahrtwinkel mit engen Toleranzen entsprechen 0,003 Zoll Stößeldrift direkt einer Biegewinkelabweichung von 0,5 Grad. Sie haben 400 Dollar 304-Edelstahl noch vor dem Mittagessen in teures Recycling verwandelt, und Ihr Bediener hat keine Ahnung, warum die ersten 50 Teile perfekt waren und das 51. Ausschuss ist. Die Maschine ist nicht kaputtgegangen. Sie ist lediglich der Fluiddynamik erlegen.
Sie fertigen 25 Elektroschaltschränke, wechseln dann zu 40 Montagewinkeln und produzieren anschließend ein Prototyp-Chassis. In einer High-Mix-Umgebung können Sie es sich nicht leisten, einem beweglichen Ziel hinterherzulaufen. Wenn Sie einen Hydraulikzylinder durch einen Direktantriebs-Servo mit einer Präzisions-Kugelumlaufspindel ersetzen, trennen Sie die Verbindung zwischen Maschinentemperatur und Stößelpositionierung.
Ja, auch in einem Direktantriebssystem erzeugt Reibung Wärme. Kugelumlaufspindeln unterliegen thermischer Ausdehnung, und elektronische Sensoren können unter extremen Bedingungen driften. Doch Stahl dehnt sich vorhersehbar aus – etwa 12 Mikrometer pro Meter und Grad Celsius. Eine CNC-Steuerung kann die lineare thermische Ausdehnung eines massiven mechanischen Antriebs problemlos erfassen und kompensieren. Die chaotische Fluiddynamik von belüftetem, alterndem Hydrauliköl, das sich durch mikroskopische Ventilspalte presst, kann sie hingegen nicht kompensieren. Indem Sie den Fluidpuffer eliminieren, zwingen Sie die Maschine, sich vollständig auf die starre, mathematische Gewissheit von Encoderimpulsen zu verlassen.
Werfen Sie jedoch einen Blick auf Ihre tatsächlichen Arbeitspläne. Wenn Ihre typische Toleranz bei ±1 Grad auf einer 1/4-Zoll-Grundplatte liegt, könnten Sie meinen, dass eine thermische Drift von 40 Mikrometern unerheblich ist. Damit liegen Sie falsch. Die wahren Kosten von Ungenauigkeit bestehen nicht nur im Ausschussmaterial, sondern in der versteckten Arbeit kontinuierlicher Nachkorrekturen.
Wenn eine hydraulische Maschine abdriftet, stoppt der Bediener den Biegevorgang. Er nimmt einen Winkelmesser, misst das Teil, geht zur Steuerung und korrigiert den Y-Achsen-Offset um 0,002 Zoll. Er fährt ein Teststück. Er justiert erneut nach. Das bedeutet zehn Minuten verlorene Maschinenzeit. Bei einer Direktantriebsmaschine gewährleistet die mechanische Steifigkeit, dass, wenn das erste Teil exakt 90,0 Grad aufweist, auch das 500. Teil genau 90,0 Grad hat – unabhängig davon, ob es ein eiskalter Morgen oder ein glühend heißer Nachmittag ist. Die Genauigkeit, die Ihre Gewinnmarge bestimmt, ist nicht die absolute Auflösung der Maschine auf einem Hochglanz-Datenblatt, sondern ihre Fähigkeit, diese Auflösung ohne menschliches Eingreifen konstant zu halten.
Wenn Ihre Bediener pro Schicht eine Stunde damit verbringen, Parameter manuell anzupassen, nur um gegen die thermischen Launen von 200 Gallonen heißem Öl anzukämpfen – wie lange werden Ihre Gewinnmargen es noch verkraften, einen Facharbeiterlohn für eine im Grunde reine Aufsichtstätigkeit zu zahlen?
Es ist Januar. Ihre Werkhalle hat 10 °C. Der Bediener stempelt ein, schaltet eine 100-Tonnen-hydraulische Abkantpresse ein und geht einen Kaffee holen sowie die morgendlichen Zeichnungen durchsehen. In den nächsten 20 Minuten läuft ein 15-Kilowatt-Drehstrommotor auf Hochtouren und tut nichts anderes, als kaltes, zähflüssiges Öl durch einen Bypass-Kreislauf zu pressen, nur um die Flüssigkeit auf Betriebstemperatur zu bringen. Noch bevor ein einziges Blech gebogen wurde, zahlen Sie industrielle Spitzenlasttarife für den Betrieb eines 200-Gallonen-Heizkörpers.
Die Vertriebsmitarbeiter werden Ihnen sagen, dass eine servoelektrische Presse 80 % Energie einspart, doch sie verschweigen einen entscheidenden Punkt. Während der eigentlichen Millisekunde des Biegens nimmt ein Direktantriebsmotor häufig die doppelte momentane Leistung einer Hydraulikpumpe auf, um dieselben 100 Tonnen Kraft zu liefern. Die elektrische Maschine ist beim Biegen von Metall nicht grundsätzlich effizienter. Der Effizienzvorteil entsteht ausschließlich dadurch, dass der Elektromotor in dem Moment praktisch nicht mehr existiert, in dem der Stößel stoppt. Sie fertigen 25 Schaltschrankgehäuse, wechseln dann zu 40 Montagewinkeln und produzieren anschließend ein Prototyp-Chassis. In dieser High-Mix-Realität bewegt sich Ihr Stößel tatsächlich vielleicht 20 % der Schichtzeit. Die übrigen 80 % wendet der Bediener für das Wenden von Blechen, das Prüfen von Winkeln oder den Wechsel von V-Matrizen auf. Ein Servomotor verbraucht in dieser Stillstandszeit null Watt. Die Hydraulikpumpe hingegen läuft weiter und verbrennt kontinuierlich 2 bis 4 Kilowatt, wodurch jährlich 3.000 bis 5.000 kWh reine Leerlaufverluste entstehen. Die grundlegende Berechnung der hydraulischen Effizienz ist daher fehlerhaft, weil Sie dafür bezahlen, dass die Maschine wartet.
Betrachten Sie den Betonboden unter Ihrer fünf Jahre alten hydraulischen Abkantpresse. Dieser dauerhafte Glanz aus ISO-46-Hydrauliköl ist kein Zeichen einer hart arbeitenden Maschine, sondern ein sichtbarer Hinweis auf verschleißende interne Dichtungen und bevorstehende Ausfallzeiten. Nach 3.000 Betriebsstunden beginnen die mikroskopischen Partikel, die durch unvermeidlichen Pumpenverschleiß entstehen, die Innenbohrungen Ihrer Proportionalventile zu beschädigen. Sie planen jährliche Ölwechsel und Filterersatz ein, doch sehen Sie sich Ihre tatsächlichen Arbeitspläne an. Die wahren Kosten der Hydraulikwartung sind die unsichtbaren Stillstandszeiten, die es nie in den Investitionsantrag schaffen.
Wenn Sie die Fluidabhängigkeit trennen und auf Direktantrieb umstellen, beseitigen Sie ein gesamtes Ökosystem potenzieller Ausfallstellen. Eine servogetriebene Präzisions-Kugelgewindespindel benötigt alle paar Monate eine Portion Lithiumfett. Das ist der gesamte vorbeugende Wartungsaufwand.
Realitätscheck auf dem Shopfloor:
Sie blicken auf ein Angebot für eine 100-Tonnen-Servoelektrik-Abkantpresse, das 30 % über dem hydraulischen Pendant liegt. Die Differenz von 40.000 $ bereitet Ihnen Kopfzerbrechen, während Sie versuchen, die Investition zu rechtfertigen. Doch Sie messen die falschen Variablen. Eine 300-Tonnen-Hydraulikpresse für High-Mix-Blechfertigung zu kaufen, ist wie eine Diesellokomotive für den täglichen Arbeitsweg zu nutzen – Sie bezahlen für massive, träge Dynamik, obwohl Ihr Gewinn tatsächlich von Beschleunigung aus dem Stand und Präzision in der Kurve abhängt.
Wer diese Rechnung sauber aufmachen will, sollte nicht nur Anschaffungskosten vergleichen, sondern technische Kennzahlen, CNC-Architektur, Automatisierungsoptionen und reale Zyklusdaten gegenüberstellen. Eine kompakte Übersicht zu servoelektrischen Abkantpressen, CNC-basierten Systemarchitekturen und integrierten Blechbearbeitungslösungen von ADH Machine Tool finden Sie im technischen Download-Bereich: Broschüre und technische Unterlagen herunterladen. So lassen sich Investition, Energiebedarf und Taktzeit auf belastbarer Datenbasis bewerten.
Er tritt auf das Pedal. Ein Hydraulikstößel benötigt 150 Millisekunden, um Druck aufzubauen, die Ventilträgheit zu überwinden und mit der Abwärtsbewegung zu beginnen. Ein Direktantriebs-Servo beschleunigt sofort, erreicht maximale Eilganggeschwindigkeiten von 200 Millimetern pro Sekunde und kehrt exakt in der Mikrosekunde die Richtung um, in der die Biegung abgeschlossen ist. Dieser Sekundenbruchteil wirkt bedeutungslos – bis Sie ihn über einen Produktionslauf multiplizieren. Wenn Sie 600 Teile pro Schicht biegen, mit durchschnittlich vier Biegungen pro Teil, führt die um 30 % schnellere Zykluszeit zu zusätzlichen 1,5 Stunden realer Produktionskapazität – jeden einzelnen Tag. Kombinieren Sie diese zurückgewonnene Maschinenzeit mit 3.000 $ jährlicher Energieeinsparung und dem Wegfall von 1.500 $ Hydraulikwartung, dann löst sich der Aufpreis von 40.000 $ in weniger als 36 Monaten auf.
Wenn Ihr Betrieb jedes Jahr Tausende von Dollar für Leerlaufenergie und Phantomwartung ausgibt, nur um einen flüssigkeitsgetriebenen Dinosaurier am Leben zu halten, wie lange können Ihre Gewinnmargen noch eine Maschine subventionieren, die Sie jedes Mal Geld kostet, wenn Ihr Bediener anhält, um eine Zeichnung zu lesen?
Wenn Sie diese Rechnung konkret für Ihre Teilevielfalt, Losgrößen und Schichtmodelle durchspielen möchten, kann ein strukturierter ROI- und Prozessvergleich Klarheit schaffen. ADH Machine Tool entwickelt vollständig CNC-basierte Lösungen für Laser, Biegen und integrierte Blechautomation und unterstützt Unternehmen aus Branchen wie Maschinenbau, Automotive oder Schiffbau dabei, ihre reale Taktleistung statt nur die Nenn-Tonnage zu optimieren. Für eine unverbindliche Analyse Ihrer aktuellen Biegekosten und eine fundierte Bewertung möglicher Einsparpotenziale können Sie hier den direkten Austausch starten: Kontakt aufnehmen.
Gehen wir in Ihr Produktionsbüro. Ziehen Sie die Daten Ihrer letzten 100 Aufträge heran. Sie werden feststellen, dass 85 Prozent davon weniger als 80 Tonnen Presskraft benötigten. Sie haben einen massiven hydraulischen Anker finanziert, obwohl ein präzises Skalpell ausreichend gewesen wäre. Der Industriestandard folgt einer „80%-Regel“ – eine 100-Tonnen-Abkantpresse sollte überwiegend Aufgaben unter 80 Tonnen übernehmen und die oberen 20 % ihrer Kapazität als Prozessreserve für dickere Materialchargen oder verschlissene Werkzeuge vorhalten. Doch sehen Sie sich Ihre tatsächlichen Arbeitspläne an: Sie richten Ihre gesamte Investition auf ein Worst-Case-Szenario aus, das nahezu nie eintritt. Eine skalierbare Lösung wie eine Tandem-Abkantpresse von ADH Machine Tool ermöglicht es dagegen, CNC-gesteuerte Biegekapazität flexibel zu kombinieren oder getrennt zu fahren – exakt angepasst an reale Auftragsprofile statt an theoretische Maximaltonnagen.
Die Kapazität einer Abkantpresse ist nicht nur eine statische Maschinenangabe; sie ist eine variable Größe, die von Ihrer Matrizenöffnung bestimmt wird. Das Biegen von 1/4-Zoll-A36-Stahl über eine 2-Zoll-V-Matrize erfordert etwa 19,7 Tonnen pro Fuß, sodass bei einer 10-Fuß-Arbeitslänge 197 Tonnen nötig sind. Erweitern Sie die Matrize auf 3 Zoll, sinkt der Bedarf auf 139 Tonnen. Werkstätten kaufen routinemäßig 250-Tonnen-Hydraulikmaschinen, weil sie ihre Entscheidung an der engen Werkzeuggeometrie eines schwierigen Auftrags von vor fünf Jahren ausgerichtet haben.
Warum zahlen Sie täglich betriebliche Nachteile, um eine theoretische Sicherheitsreserve aufrechtzuerhalten, die sich durch intelligentes Werkzeugdesign umgehen ließe?
Es gibt eindeutige Ausnahmen, in denen hydraulische Leistung unverzichtbar ist. Wenn Sie wie GE Mathis 48-Fuß-Strukturplatten für Brückenträger biegen, stößt eine Standard-500-Tonnen-Presse an ihre Grenzen, weshalb dort zwei 825-Tonnen-Hydraulikpressen im Tandem eingesetzt wurden, um 1.650 Tonnen reine Kraft bereitzustellen. Das ist schwerer Stahlbau. Sie fertigen 25 Elektroschaltschränke, wechseln dann zu 40 Montagewinkeln und produzieren anschließend ein Prototyp-Chassis. In einer High-Mix-Umgebung ist rohe Presskraft nie der eigentliche Engpass.
Realitätscheck aus der Werkstatt:
Ihre eigentliche Einschränkung ist die Fähigkeit, sich schnell anzupassen, neu zu kalibrieren und zwischen grundlegend unterschiedlichen Bauteilen zügig zu takten. Er tritt auf das Pedal. Eine 300-Tonnen-Hydraulikpresse benötigt quälende Millisekunden, um Druck aufzubauen, die Ventilträgheit zu überwinden und schließlich den Hub umzukehren. Wenn Ihr Terminplan mit dünnwandigem Edelstahl und Aluminium gefüllt ist, gleicht der Einsatz einer massiven Hydraulikpresse einer Diesellokomotive für den täglichen Arbeitsweg – Sie bezahlen für enorme, träge Masse, während Ihr Gewinn tatsächlich von schneller Beschleunigung und präzisem Kurvenverhalten abhängt. Was geschieht, wenn Ihr Kunde engere Toleranzen für diese Dünnblechteile verlangt?
Der Fertigungsmarkt entwickelt sich nicht in Richtung dickerer, ungenauerer Teile. Er bewegt sich hin zu engeren Toleranzen, leichteren hochfesten Materialien und kleineren Losgrößen. Ein Direktantriebs-Servosystem passt die Kraft unmittelbar an und hält die Wiederholgenauigkeit im unteren Totpunkt bei 0,002 Millimetern – unabhängig davon, wie viele Stunden es bereits gelaufen ist. Ein Hydrauliksystem driftet mit zunehmender Öltemperatur, sodass Ihr Bediener den Biegewinkel den ganzen Nachmittag nachjustieren muss.
Wenn Sie eine 250-Tonnen-Hydraulikpresse kaufen, erwerben Sie eine Prozessversicherung für die 5 Prozent der Aufträge, die möglicherweise durch die Tür kommen, während Sie die 95 Prozent der Aufträge belasten, die tatsächlich Ihre Gemeinkosten decken. Wenn Sie hingegen die schnelle, thermisch stabile Direktantriebsmaschine kaufen, müssen Sie womöglich einmal im Jahr einen schweren Strukturauftrag ablehnen.
Sind Sie im Geschäft, theoretische Tonnage für Aufträge zu horten, die Sie gar nicht haben, oder maximieren Sie die Gewinnspanne bei jeder einzelnen Biegung, die Sie tatsächlich fertigen?
Treten wir einen Moment zurück und schaffen Klarheit. Auf den letzten Seiten habe ich Hydrauliksysteme wegen ihrer Trägheit und thermischen Drift kritisiert, doch ich bin kein servoelektrischer Eiferer, der die Gesetze der Physik ignoriert. Eine 300-Tonnen-Hydraulikpresse für High-Mix-Blechfertigung zu kaufen, ist wie mit einer Diesellokomotive zur Arbeit zu pendeln – Sie bezahlen für massive, träge Masse, obwohl Ihr Gewinn tatsächlich von Beschleunigung aus dem Stand und Präzision in den Kurven abhängt. Aber was geschieht, wenn Sie tatsächlich einen Güterzug ziehen müssen?
Ein reines Direktantriebssystem nutzt drehmomentstarke Servomotoren, die massive Kugelgewindetriebe oder Riemensysteme antreiben, um den Stößel nach unten zu bewegen. Diese mechanische Kopplung ist hervorragend für Geschwindigkeit und Wiederholgenauigkeit im Mikrometerbereich, besitzt jedoch eine harte, unnachgiebige Obergrenze.
Er tritt auf das Pedal. Der Servo heult auf, der Kugelgewindetrieb spannt sich, und der Stößel bleibt abrupt an der Streckgrenze des Materials stehen.
Der mechanische Vorteil eines Spindelantriebs erreicht wirtschaftlich sein Maximum bei etwa 150 bis 200 Tonnen. Wenn Sie regelmäßig 1/2-Zoll-A36-Stahlblech über eine 10-Fuß-Länge im Bodenbiegen verarbeiten, benötigen Sie deutlich über 300 Tonnen lokalisierte Kraft. Eine rein elektrische Maschine kann das nicht erzeugen, ohne Motoren und mechanische Komponenten in finanziell absurde Dimensionen zu vergrößern. Direktantrieb ist ein Skalpell. Mit einem Skalpell spaltet man kein Brennholz.
Wenn Sie von 14-Gauge-Edelstahl zu 3/4-Zoll-Konstruktionsstahl wechseln, verändert sich das gesamte Verhalten des Materials. Dicke Bleche erfordern nicht nur mehr Kraft, sondern eine anhaltende, drückende, gleichmäßig verteilte Kraft, um die starke innere Rückfederung zu überwinden. Fluidtechnik ist hier im Vorteil, da hydraulischer Druck über den gesamten Hub hinweg kontinuierliche, unnachgiebige Tonnage bereitstellt und die Stöße von Materialdickenschwankungen natürlich absorbiert, die einen starren Kugelgewindetrieb beschädigen würden.
Darüber hinaus leiden Anwendungen mit langen Bettlängen – denken Sie an 14 Fuß und mehr – unter erheblicher Stößeldurchbiegung bei hohen Lasten. Hydraulikzylinder lassen sich unabhängig voneinander ansteuern, um das Bett dynamisch zu bombieren, indem große Ölmengen in die Maschinenmitte gefördert werden, um der Durchbiegung entgegenzuwirken.
Realitätscheck aus der Werkhalle:
Diese physikalische Kluft zwischen der Geschwindigkeit elektrischer Systeme und der Kraft der Hydraulik führte zur Entwicklung der Hybrid-Abkantpresse. Anstelle eines großen zentralen Öltanks, der ständig zirkuliert und sich aufheizt, nutzt ein Hybridsystem unabhängige AC-Servomotoren, um lokal installierte, bidirektionale Hydraulikpumpen direkt an den Zylindern anzutreiben.
Es ist kein Kompromiss, sondern eine technisch konzipierte Brücke.
Sie erhalten die hohen Eilganggeschwindigkeiten und die Positioniergenauigkeit im Mikrometerbereich eines Servosystems, da der Elektromotor das exakt bewegte Ölvolumen bestimmt. Gleichzeitig steht Ihnen, sobald das Werkzeug auf eine 1/2-Zoll-Stahlplatte trifft, weiterhin die inkompressible, kraftverstärkende Wirkung der Hydraulikflüssigkeit für die eigentliche Arbeit zur Verfügung. Sie eliminieren die thermische Drift eines herkömmlichen Hydrauliksystems und umgehen zugleich die mechanische Tonnagegrenze eines rein elektrischen Antriebs.
Doch betrachten Sie Ihre tatsächlichen Fertigungsaufträge. Sie produzieren 25 Schaltschrankgehäuse, wechseln dann zu 40 Montagewinkeln und fertigen anschließend ein Prototyp-Chassis. Wenn Sie gelegentlich 250 Tonnen benötigen, aber in einer High-Mix-Umgebung arbeiten, bietet Ihnen ein Hybridsystem die erforderliche Tonnage ohne die tägliche Belastung durch thermische Drift und träge Zykluszeiten.
Wollen Sie weiterhin bei 80 Prozent Ihrer Aufträge Zykluszeit verlieren, nur um die hydraulische Kapazität für die 20 Prozent vorzuhalten, die sie tatsächlich benötigen, oder passen Sie die Technologie Ihrer Maschine endlich an die Realität Ihrer Gewinnmargen an?
