Stellen Sie sich ein 10 Fuß langes Edelstahlblech mit 16 Gauge vor, das auf einem Standard-V-Gesenk liegt. Der Bediener hält die Vorderkante fest und wartet darauf, dass der Stößel nach unten fährt. Betrachten Sie die Mitte des Blechs genauer. Sie biegt sich unter ihrem Eigengewicht nach unten durch.
Die meisten Fertiger halten das für einen ganz normalen Arbeitstag. Sie gehen davon aus, dass die Presskraft der Maschine das Durchhängen ausgleicht, sobald der Stempel Kontakt aufnimmt. Damit liegen sie falsch.
In dem Moment, in dem die Schwerkraft den nicht abgestützten Überhang über seine Streckgrenze hinauszieht, wird die Kornstruktur dauerhaft gedehnt. Sie haben bereits ein Ausschussteil produziert, noch bevor sich die Maschine überhaupt bewegt hat.

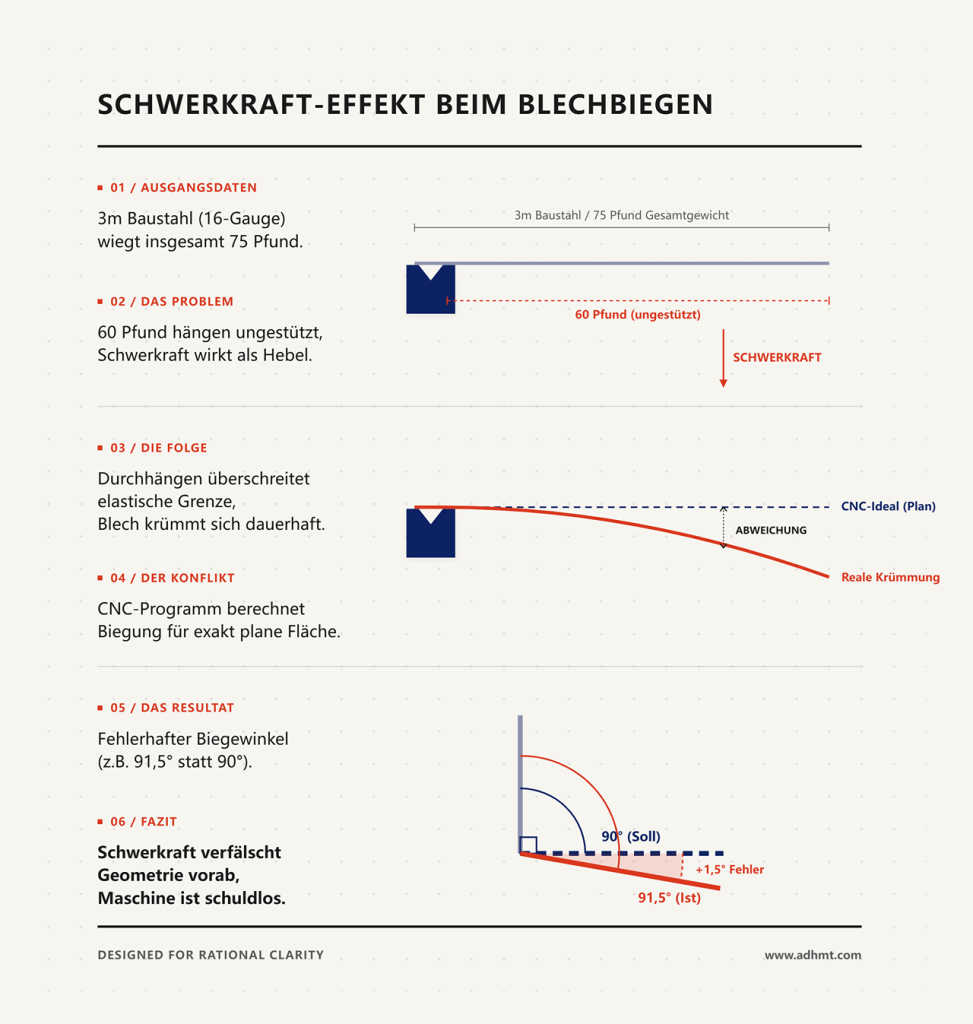

Ein 3 Meter langes Blech aus Baustahl mit 16 Gauge wiegt etwa 75 Pfund. Wenn ein Bediener dieses Blech an den Hinteranschlag schiebt, hängen mindestens 60 Pfund dieser Masse ungestützt außerhalb des Pressentisches. Die Schwerkraft verwandelt das Blech sofort in einen Hebel, wobei die Vorderkante des Untergesenks als Drehpunkt dient. Das Metall hängt durch.
Ist dieses Durchhängen stark genug, überschreitet das Material am Drehpunkt seine elastische Grenze. Der Stahl „vergisst“ seinen ursprünglich ebenen Zustand. Sie führen nun ein subtil gekrümmtes Metallteil in ein CNC‑Programm ein, das rechnerisch von einer vollkommen planen Fläche ausgeht. Die Steuerung berechnet die erforderliche Stößeltiefe für exakt 90 Grad auf Basis von unverändertem, nicht gedehntem Material. Sie fährt den Stempel bis auf das exakte Mikron nach unten. Das resultierende Biegewinkelmaß beträgt 91,5 Grad.
Bediener geben dafür meist der Maschine die Schuld und justieren die Bombierung oder die Stößeltiefe nach. Doch die Maschine hat genau das getan, was ihr vorgegeben wurde. Die Geometrie wurde bereits durch die Schwerkraft verfälscht, noch bevor das Pedal gedrückt wurde.
Beobachten Sie einen erfahrenen Bediener, der versucht, das Durchhängen dieses 75‑Pfund‑Blechs zu korrigieren. Er weiß, dass die Durchbiegung Probleme verursacht, also hebt er die Vorderkante des Blechs kräftig an und zwingt es in eine flache Lage, damit es sauber an den Fingern des Hinteranschlags anliegt.
Damit tauscht er lediglich einen Fehler gegen einen anderen aus. Durch das übermäßige Anheben wird das Material gezwungen, sich über die Vorderkante des V‑Gesenkes nach unten zu knicken. Dadurch entsteht eine mikroskopische „Rückwärtsbiegung“ – eine Falte, die der vorgesehenen Biegerichtung entgegengesetzt ist. Wenn der Stempel schließlich nach unten fährt und Kontakt aufnimmt, zieht er das Metall nicht gleichmäßig in das Gesenk. Stattdessen zwingt er diese rückwärts gebogene Falte abrupt, in die andere Richtung zurückzuschnappen.
Wir bezeichnen dies als den „Sag-to-Snap“-Defekt. Er versetzt die Maschine in einen Stoßzustand, beschädigt die Materialoberfläche und zerstört den Innenbiegeradius vollständig. Einen Radius, der innerhalb von zwei Sekunden zweimal in entgegengesetzte Richtungen gebogen wurde, kann man nicht zuverlässig auf Rückfederung berechnen.
Um 7:00 Uhr morgens kann ein ausgeruhter Bediener dieses 10-Fuß-Panel möglicherweise nach oben stemmen und innerhalb eines Zwei-Grad-Fensters zur Horizontalen halten. Um 14:30 Uhr, nach fünfzig identischen Teilen, brennen die Schultern. Die Griffkraft lässt nach. Dieses Zwei-Grad-Fenster erweitert sich unmerklich auf fünf Grad.
Präzisionsbiegen ist eine starre mathematische Gleichung. Stempelradius, Matrizenbreite, Materialdicke und Zugfestigkeit sind feste Konstanten. Menschliche Hände sind eine nachgiebige, unvorhersehbare Variable. Wenn der Eintrittswinkel des Blechs von Teil zu Teil schwankt, verschiebt sich auch der exakte Kontaktpunkt des Metalls an der Matrizen-Schulter. Dieser wandernde Kontaktpunkt verändert den Hebel, der zum Umformen des Metalls erforderlich ist, und beeinflusst damit direkt den Endwinkel.
Sie können eine halbe Million Dollar in eine Abkantpresse mit servosynchronisiertem Stößel und Laser-Winkelmessung investieren. Wenn das Material bei Teil 50 in einem anderen Winkel in die Matrize einläuft als bei Teil 1, wird Ihre Präzisionsmaschine gehorsam präzisen Ausschuss produzieren. Die Frage ist nicht, ob menschliche Hände die Mathematik verfälschen. Die Frage ist, wie man diese Hände durch etwas ersetzt, das nicht schwitzt.
Beobachten Sie, wie ein bodenstehender Blechfolger eine 400-Pfund-Platte aus 1/4-Zoll-Aluminium anhebt. Wenn die Maschine das Metall lediglich wie ein einfacher Hydraulikheber nach oben drückt, haben Sie die zuvor beschriebenen physikalischen Verformungen nicht gelöst – Sie haben lediglich die Fehler des Bedieners automatisiert. Um zu verstehen, warum ein Follower ein Präzisionsinstrument sein muss, muss man sich die Physik des Biegemoments selbst ansehen.
Legen Sie ein 120-Zoll-Stück 10-Gauge-Weichstahl auf eine Standard-V-Matrize und positionieren Sie einen einfachen, einachsigen pneumatischen Stützarm darunter. Der Arm übt einen konstanten Aufwärtsdruck aus. Während der Stößel der Abkantpresse nach unten fährt, klappt das Blech nach oben. Da sich der Stützarm nur in einer einfachen Aufwärtsbewegung bewegt, gleitet das Metall während des Biegens physisch über das Stützpad. Dieses Gleiten erzeugt Reibung, und Reibung erzeugt Widerstand. Dieser Widerstand zieht das Blech um einen Bruchteil eines Millimeters von den Hinteranschlag-Fingern weg.
Dieser Schlupf von 0,5 mm erhöht Ihre Ausschussquote bei Gehäusen mit engen Toleranzen um 12 %.
Passive Unterstützung wirkt lediglich der Schwerkraft entgegen. Aktive Nachführung – sei es durch einen vollständig integrierten CNC-Kombifollower oder ein eigenständiges High-End-Servosystem – erfasst die exakte Geschwindigkeit und Position des Stößels. Sie berechnet die präzise Bahn der Aufwärtsbewegung des Blechs und stimmt sie exakt darauf ab. Das Pad hält das Metall nicht nur fest; es bleibt an einem bestimmten mikroskopischen Punkt auf der Blechoberfläche und begleitet ihn durch den gesamten Biegevorgang – ohne auch nur einen Millimeter seitlichen Schlupf. In großformatigen Anwendungen mit langen und schweren Blechen wird dieses Prinzip erst durch vollständig CNC-synchronisierte Systeme konsequent umgesetzt, etwa mit einer Tandem-Abkantpresse von ADH Machine Tool, die mehrere Achsen präzise koppelt und so auch über große Biegelängen eine reproduzierbare, automatisierte Nachführung ermöglicht. Doch wie kann ein mechanischer Arm eine Bahn nachbilden, deren Form sich fortlaufend verändert?
Jedes Mal, wenn ein Folgearm ein Blech über die Matrizen-Schulter zieht, entsteht ein sekundärer Rückbiegefehler, der Sie jedes einzelne Mal 45 $ an verschrottetem Edelstahl kostet. Stellen Sie sich die Geometrie einer Biegung vor. Das Blech schwingt nicht wie an einem festen Türscharnier nach oben. Während der Stempel das Material in die V-Matrize drückt, wandert der tatsächliche Drehpunkt – der Hebelpunkt – nach außen entlang der Matrizen-Schulter. Verfügt Ihr Folgearm nur über ein einfaches mechanisches Drehgelenk, bewegt er sich in einem perfekten Kreis. Das Blech jedoch beschreibt eine sich erweiternde Ellipse.
Die Mathematik stimmt schlicht nicht überein.
Wenn ein Arm mit einfachem Drehpunkt nach oben schwenkt, drückt sein fester Radius das Blech zwangsläufig horizontal in Richtung Maschine. Das Metall verklemmt sich an der Matrizen-Schulter. Um dies zu verhindern, muss der Folgearm interpolieren. Er benötigt mehrere servogesteuerte Achsen – typischerweise einen vertikalen Hub, eine horizontale Verschiebung und eine Rotationsachse –, die gleichzeitig arbeiten. Durch die kontinuierliche Anpassung seiner X- und Y-Positionen während der Rotation interpoliert der Folgearm den sich verschiebenden Hebelpunkt des Biegemoments exakt. Das Blech liegt vollständig spannungsfrei auf der Auflage, wodurch das Ziehen vermieden wird, das die Rückbiegung verursacht. Wenn die Maschine die Außenkurve der Biegung perfekt nachbildet, warum verziehen manche Setups dennoch das Material?
Biegen Sie eine 1/4-Zoll-Platte auf 90 Grad, dann dehnt sich die Außenseite physisch, während die Innenseite gestaucht wird. Irgendwo in dieser Platte befindet sich eine mikroskopisch kleine Grenze, an der sich das Metall weder dehnt noch staucht. Das ist die Neutralachse. Wenn ein Bediener oder ein einfacher Folgearm die Unterseite des Blechs abstützt, bezieht er sich auf den Außenradius. Die Steuerung berechnet jedoch die erforderliche Stempeltiefe für exakt 90 Grad auf Grundlage der Neutralachse des unverformten, nicht gedehnten Materials.
Die Außenoberfläche ist trügerisch.
Mit fortschreitender Biegung verlängert sich die Außenoberfläche und entfernt sich von der Matrize. Drückt ein Folgearm lediglich gegen die Unterseite des Blechs, ohne Materialdicke und diesen Dehnungseffekt zu berücksichtigen, übt er den Aufwärtsdruck zu früh oder zu spät im Hub aus. Er zwingt das Blech in eine subtile Gegenkrümmung, bevor der Stempel den unteren Totpunkt erreicht. Echte aktive Nachführsysteme verwenden den Parameter der Materialdicke, um die exakte Position der Neutralachse zu berechnen, und passen ihre Servogeschwindigkeiten so an, dass sie dem Kern des Metalls folgen, nicht der sich dehnenden Oberfläche. Eine Fehlberechnung von 0,020 Zoll in der Folgearmhöhe während dieser Phase führt zu einer Winkelabweichung von 1,5 Grad und macht aus einem 120-$-Luftfahrtpanel Ausschuss für den Recyclingbehälter. Sie stützen das Blech nicht mehr nur ab; Sie verfolgen mathematisch eine mikroskopische Linie im Material, die die gesamte Geometrie der Biegung bestimmt. Damit stellt sich die Frage, wie viele Bewegungsachsen tatsächlich erforderlich sind, um diese Linie über unterschiedliche Materialprofile hinweg nachzuführen.
Stellen Sie sich vor, Sie halten eine 10-Pfund-Hantel. Halten Sie sie dicht an die Brust. Kein Problem. Strecken Sie nun den Arm durch und halten Sie sie sechzig Sekunden gerade vor sich. Ihre Schulter beginnt zu zittern. Das Gewicht hat sich nicht verändert. Der Hebelarm schon.
Beim Biegen von Blech funktioniert es genauso. Wir konzentrieren uns so sehr auf Tonnageberechnungen und Absenkgeschwindigkeiten des Stößels, dass wir die grundlegende Mechanik eines Hebels vergessen. Wenn ein flaches Blech während der Biegung nach oben schwingt, wird es zu einem massiven, sich verändernden Hebelarm, der an einem sehr präzisen Drehpunkt angreift. Stimmen Sie die Maschine, die diesen Hebel hält, nicht exakt auf die Physik des Materials ab, kaufen Sie lediglich teuren Ausschuss.
Ein einfacher pneumatischer Mitnehmer funktioniert im Grunde wie ein Stoßdämpfer. Er verhindert, dass eine 4×4-Fuß-Aluminiumplatte dem Bediener die Handgelenke nach hinten reißt, wenn der Stößel mit hoher Geschwindigkeit einfährt. Wenn Ihr einziges Problem in der Ermüdung des Bedieners bei einfachen, mittelschweren Tafeln besteht, reicht Luftdruck aus.
Doch Luft ist kompressibel. Sie reagiert, sie antizipiert nicht.
Beim Biegen von dickem Blech verschiebt sich der Schwerpunkt mit zunehmendem Flanschwinkel abrupt. Ein pneumatischer Arm gerät unter der wechselnden Last ins Hintertreffen, sackt leicht ab und schwingt nach, sobald sich der Luftdruck ausgleicht. Dieses Nachschwingen überträgt sich direkt über das Blech auf die Matrizenschulter, beschädigt die Oberfläche und verfälscht den Biegewinkel um bis zu ein Grad. Eine vollständig CNC-gesteuerte Servo-Nachführung eliminiert dieses Nachschwingen vollständig. Der Servo drückt nicht nur nach oben. Er erfasst die Absenkgeschwindigkeit der Y-Achse in Echtzeit und steuert die Auflage so, dass sie dem theoretischen Schwenkbogen exakt folgt. Sie bezahlen für Antizipation.
Betrachten Sie eine Standard-3-Achsen-Hinteranschlagkonfiguration. Sie haben Y1/Y2 für den Stößel, X für die Flanschlänge und R für die Fingerhöhe. Verkäufer argumentieren häufig, dass ein mehrachsiger Blechmitnehmer für flache Tafeln überflüssig sei, da sich die Hinteranschlagfinger zur Unterstützung schwererer Teile nach oben und unten bewegen können.
Dabei wird Positionierung mit Umformung verwechselt.
Der Hinteranschlag definiert die Startlinie. Der Mitnehmer läuft das Rennen. Wenn Sie eine standardmäßige 10-Fuß-Tafel aus 14-Gauge-Material biegen, ist ein einachsiger, mit dem Stößel synchronisierter Mitnehmer in der Regel ausreichend, da sich das Material in einem sauberen, vorhersehbaren Bogen bewegt. Sobald jedoch ein Stufenteil oder ein vorgeformter, nach unten gerichteter Flansch ins Spiel kommt, bricht die Geometrie auf. Ein Mitnehmer mit festem Drehpunkt kollidiert bereits vor Beginn des Biegens mit der vorgeformten Kante. Unabhängige R- und X-Achsen am Mitnehmer ermöglichen es der Auflage, abzusenken, unter das komplexe Profil zu fahren und anschließend dem Biegevorgang zu folgen. Wenn Sie ausschließlich flache Bleche verarbeiten, halten Sie es einfach. Wenn Sie komplexe Profile fertigen, wird ein starrer Mitnehmer zum Hindernis.
Stellen Sie sich ein 2×2-Fuß-Quadrat aus halb Zoll starkem AR400 vor. Und nun ein 5×10-Fuß-Blech aus 20-Gauge-Edelstahl. Das AR400 ist extrem schwer, aber steif. Das 20-Gauge ist leicht, verhält sich jedoch wie eine nasse Nudel.
Welches von beiden erfordert einen leistungsstärkeren Servo-Mitnehmer?
Der erste Impuls ist, auf das Gewicht zu schauen. Die Physik verlangt jedoch, die Oberfläche zu betrachten. Dickblech benötigt reine Hubkraft, doch sein Schwerpunkt bleibt relativ nahe an der Matrize. Dünnblech erzeugt dagegen einen großen, ausschwenkenden Hebelarm. Wenn sich das 5×10-Blech anhebt, neigt die äußere Kante aufgrund ihrer eigenen Flexibilität stark dazu, hinter der Biegelinie zurückzubleiben. Dieser „Durchhang-zu-Schnapp“-Effekt bedeutet, dass der Mitnehmer schneller beschleunigen und eine größere Strecke zurücklegen muss, um das Blech perfekt eben zu halten. Ist der Servo unterdimensioniert, meldet die Steuerung einen Fehler, während sie versucht, mit der Schwenkgeschwindigkeit einer großen Tafel Schritt zu halten – selbst wenn das Material nur einen Bruchteil des Gewichts des Dickblechs aufweist. Sie spezifizieren einen Mitnehmer nicht nach dem Gewicht des Materials auf der Palette, sondern nach dem Drehmoment, das es bei 45 Grad Rotation ausübt.
Stellen Sie sich vor, Sie montieren ein 3.000‑Dollar‑Präzisionszielfernrohr auf ein Gewehr mit einem verbogenen Lauf. Sie stellen die Seitenverstellung ein, berechnen den Geschossabfall und betätigen den Abzug mit perfekter Atemkontrolle. Sie werden das Ziel trotzdem verfehlen.
Das Biegen von Blech ist eine starre mathematische Gleichung. Wir versuchen, sie zu lösen, indem wir teure Variablen hinzufügen – etwa einen mehrachsigen Servo‑Follower – in der Hoffnung, den menschlichen Fehler zu eliminieren. Doch die Maschine tut exakt das, was man ihr vorgibt. Wenn die zugrunde liegende Geometrie Ihrer Abkantpresse beeinträchtigt ist oder das Teiledesign die physikalischen Grenzen der Anlage überschreitet, wird dieser glänzende neue Follower Ihnen lediglich helfen, schneller Ausschuss zu produzieren.
Lassen Sie uns die Illusion beiseitelegen, dass Automatisierung schlechte Setups behebt.
Schauen Sie genau auf die Mitte des Blechs. Wenn der Stempel 150 Tonnen Kraft in ein 10‑Fuß‑Bauteil einleitet, bleibt das Bett der Abkantpresse nicht vollkommen eben. Es wölbt sich.
Ist Ihr Bombiersystem nur um drei Tausendstel Zoll verstellt oder weist die Tischplanheit über ein 10‑Fuß‑Bett einen Fehler von 0,06 mm auf, sehen Sie fast zwei Zehntel Grad Winkelabweichung. Ein Blechfolger kann das nicht korrigieren. Der Followerarm hält das Material außerhalb der Matrize, doch die eigentliche Umformung findet innerhalb der V‑Öffnung statt. Gibt der Matrizensockel unter Last auch nur um 0,3 mm nach, fließt das Material entlang der Biegelinie ungleichmäßig.
Die Steuerung berechnet die erforderliche Stößeltiefe für exakt 90 Grad auf Basis eines idealen, nicht vorgestreckten Materials. Wölbt sich das Bett, dringt der Stempel in der Mitte weniger tief ein als an den Enden. Es entsteht eine Bootsform. Der Follower folgt dieser Bootsform pflichtbewusst bis zum Zielwinkel und stützt dabei ein Teil, das bereits außerhalb der Toleranz liegt, noch bevor der Stößel seinen Rückhub beginnt. Beheben Sie zuerst die Maschinengenauigkeit – oder bezahlen Sie weiter für perfekt abgestützten Ausschuss.
Die Physik verlangt Hebelwirkung, und Hebelwirkung erfordert Abstand.
Jeder Blechfolger hat einen minimalen Eingriffsbereich. Das ist die physische Totzone vom Zentrum der V‑Matrize bis zum nächstgelegenen Punkt, den das Follower‑Pad erreichen kann, ohne mit dem unteren Matrizenhalter zu kollidieren. Wenn Sie an einem massiven 16‑Gauge‑Blech einen 12‑Zoll‑Rückkantungsschenkel biegen, ist der Follower Ihr bester Verbündeter. Doch was passiert, wenn Sie an demselben unhandlichen Blech einen 2‑Zoll‑Schenkel benötigen?
Der Follower bleibt untätig.
Ist der Schenkel kürzer als der minimale Stützabstand, müssen die automatisierten Arme zurückfahren. Der Bediener ist plötzlich gezwungen, für einen einzelnen Biegevorgang mitten in einer automatisierten Sequenz einen massiven, weit ausladenden Hebelarm manuell zu kontrollieren. Genau hier kehrt der „Sag‑to‑Snap“-Fehler mit voller Wucht zurück. Das schwere Blech hängt durch, der Stempel klemmt das Material ein, und die plötzliche Aufwärtsbeschleunigung schnellt das Blech gegen die Hände des Bedieners zurück und überdehnt die Streckgrenze des Metalls. Wenn Ihr Teilespektrum von schmalen Schenkeln auf großen Tafeln dominiert wird, wird ein Follower weder Ihre Handgelenke noch Ihre Ausschussquote retten. Er ist lediglich ein teurer Zuschauer.
Ein einzelnes Biegen eines flachen Blechs ist einfach. Das Biegen einer Box, eines Z-Profils oder eines abgestuften Gehäuses ist hingegen ein geometrisches Minenfeld.
Wenn ein Blechfolger ausfährt, bringt er ein massives, bewegliches Hindernis in den engen Arbeitsraum der Abkantpresse ein. Erfordert Ihre Biegefolge das Wenden des Teils oder das Überführen eines bereits nach unten gebogenen Flansches über die Matrize, sind die ausgefahrenen Stützarme nicht mehr hilfreich. Sie stehen direkt im Weg. Eine Mehrfachbiegefolge verlangt vom Maschinencontroller eine exakte Synchronisierung der Y-Achsen-Abwärtsbewegung mit dem Aufwärtsschwenk des Followers. Hat jedoch eine vorherige Biegung den Schwerpunkt des Teils verändert oder hängt eine vorgebogene Lippe unterhalb der Matrizenlinie, kollidiert das Follower-Pad mit dem Material, noch bevor der Stempel Kontakt aufnimmt. Sie biegen den Flansch gegen den Stützarm zurück.
Deshalb ist Offline-Programmierung unverzichtbar.
Die gesamte Biegefolge muss im 3D-Raum simuliert werden, um nachzuweisen, dass der Follower die Bauteilgeometrie tatsächlich freigeben kann. Ist das nicht möglich, muss der Follower so programmiert werden, dass er aus dem Weg fährt. Damit bleibt dem Bediener nichts anderes übrig, als die komplexesten und unausgewogensten Biegungen der Folge manuell zu stützen – womit der Zweck der Investition praktisch aufgehoben wird.
Die meisten betrachten einen 30.000-Dollar-Blechfolger und versuchen, ihn zu rechtfertigen, indem sie einen Helfer mit 20 Dollar Stundenlohn von der Lohnliste streichen. Das ist kurzsichtiges Shopfloor-Denken. Wenn Sie Präzisionsausrüstung nur anschaffen, um Löhne zu sparen, übersehen Sie die eigentliche Belastung Ihrer Marge. Das Geld steckt nicht darin, wer vor der Maschine steht, sondern darin, was im Schrottbehälter landet und was eine Nacharbeit erfordert, nur um in die Schweißvorrichtung zu passen. Betrachten wir die tatsächliche Physik des Biegens und die damit verbundenen harten Kosten.
Stellen Sie sich ein 10 Fuß langes Blech mit 16 Gauge vor. Zwei Bediener versuchen, es exakt synchron mit dem Stößel nach oben zu heben. Sie werden scheitern. Einer hebt den Bruchteil einer Sekunde zu spät, das schwere Blech hängt durch, und der Stempel klemmt das Material ein. Die plötzliche Aufwärtsbeschleunigung schleudert das Blech gegen ihre Hände zurück und dehnt die Streckgrenze des Metalls genau an der Biegelinie.
Sie haben nun ein verzogenes Bauteil.
Was passiert als Nächstes? Sie versenden es nicht einfach. Sie schicken es in eine sekundäre Richtoperation. Nun bezahlen Sie einen hochqualifizierten Fertiger mit 120 Dollar pro Stunde dafür, dieses Paneel durch eine Richtmaschine zu zwingen oder es mit einem Schonhammer in Form zu bringen, nur damit die Schweißnähte fluchten. Wenn ein Blechfolger perfekt mit der Abwärtsbewegung der Y-Achse synchronisiert ist, beseitigt er diesen „Sag-to-Snap“-Fehler vollständig. Das Material überschreitet außerhalb der V-Matrize niemals seine Streckgrenze. Sie sparen nicht nur den Stundenlohn des Helfers, sondern streichen die sekundäre Planieroperation mit 120 Dollar pro Stunde komplett aus Ihrem Arbeitsplan.
Manuelles Handling ist eine unvorhersehbare, nachgiebige Variable, die die Geometrie einer Biegung verfälscht. Die Steuerung berechnet die erforderliche Stößeltiefe, um exakt 90 Grad zu erreichen, basierend auf idealem, nicht vorgestrecktem Material. Wenn jedoch menschliche Hände gegen die Schwerkraft arbeiten, verändert der Rückbiegeeffekt den Widerstand des Materials, noch bevor der Stempel den unteren Totpunkt erreicht.
Wenn Ihre Ausschussquote bei großen Blechen aufgrund inkonsistenter Winkel hypothetisch bei etwa 15 % liegt, rechnen Sie allein das Rohmaterial durch. Ein 4×10‑Edelstahlblech ist nicht günstig. Übernimmt ein Follower diese Aufgabe, stützt er den exakten Schwerpunkt der Abkantung mit konstanter Geschwindigkeit. Die Biegung wird wieder zu einer starren mathematischen Gleichung. Jedes Teil erreicht 90 Grad, jedes einzelne Mal. Eine Reduzierung einer 15‑%‑Ausschussquote auf null bei hochwertigen Materialien amortisiert einen Follower innerhalb von sechs Monaten – selbst wenn Sie weiterhin zwei Mitarbeiter an der Maschine nur zum Einlegen der Zuschnitte einsetzen.
Wer diese Effekte nicht nur theoretisch bewerten, sondern technisch nachvollziehen möchte, findet in den Unterlagen von ADH Machine Tool konkrete Spezifikationen zu vollständig CNC‑basierten Biege- und Automationslösungen – ausgelegt für anspruchsvolle Anwendungen in Industriebranchen mit hohen Genauigkeitsanforderungen. Eine detaillierte Produktbroschüre mit technischen Daten und Konfigurationsoptionen können Sie hier herunterladen: Technische Unterlagen und Produktkatalog.
Wir müssen aufhören, die Abkantpresse als eigenständigen Amboss zu betrachten, an dem Mitarbeiter Metall mit Muskelkraft in Form bringen. Eine moderne Presse ist ein geschlossenes CNC‑Regelsystem. Bombierung, Stößel‑Encoder, Laser‑Winkelmessung – all das sind Präzisionsinstrumente. Wenn man einen Bediener zwingt, ein 150‑Pfund‑Blech manuell anzuheben, führt man eine massive, unkontrollierte Variable in eine eng kontrollierte Umgebung ein. Genau hier setzen vollständig CNC‑basierte Lösungen wie die CNC‑Abkantpressen von ADH Machine Tool an: ausgelegt für hochpräzise Biegeanwendungen, konstruktiv per FEM auf Steifigkeit und Rahmenstabilität geprüft und in einen durchgängigen Qualitäts‑ und Fertigungsprozess eingebettet. Damit wird die Abkantpresse konsequent als integriertes, berechenbares System gedacht – nicht als Maschine, die menschliche Kraft ausgleichen muss.
Der Follower ist kein Zubehör. Er ist das letzte mechanische Glied, das das System schließt.
Er stellt sicher, dass sich das Material exakt so verhält, wie es die Software vorausberechnet hat. Sobald man menschliche Ermüdung und physische Hebelwirkung aus der Gleichung entfernt, verwaltet man keine Gruppe von Schwerarbeitern mehr, sondern eine vorhersehbare Fertigungszelle. Man kauft einen Follower nicht, um Bediener loszuwerden. Man kauft ihn, um zu verhindern, dass sie den Prozess physisch verfälschen.
