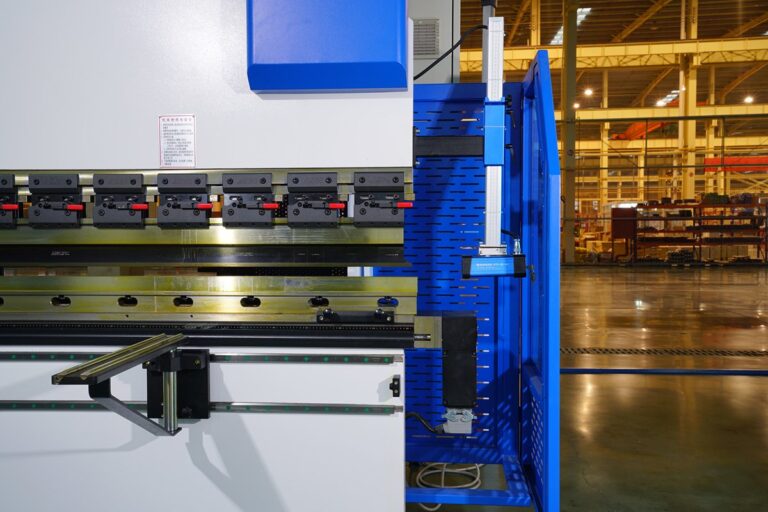

Teil I: Strategische Grundlagen – Warum die Blechdicke das zentrale Prinzip des Abkantbiegens ist

In der Welt der hochpräzisen Blechumformung sind Annahmen teuer und Vermutungen potenziell fatal. Unter den vielen Variablen, die ein Bediener einer Abkantpresse beherrschen muss, entscheidet eine maßgeblich über Erfolg oder Misserfolg: die Blechdicke. Sie lediglich als einfache Eingabegröße zu betrachten, ist ein schwerwiegender Fehler. Sie zu meistern bedeutet, die zugrunde liegende Physik des Biegens zu verstehen – und die eigene Arbeit von reaktiver Fehlersuche zu proaktiver, reproduzierbarer Exzellenz zu führen.

1.1 Der Preis falscher Einschätzung – Von beschädigten Maschinen und Ausschuss bis hin zu ernsten Sicherheitsrisiken

Die Bedeutung der Blechdicke zu unterschätzen, ist kein kleiner Irrtum – sie ist häufig die Ursache der gravierendsten und kostenintensivsten Fehlleistungen in der Metallbearbeitung. Selbst geringfügige Abweichungen in der Dicke – oft mit bloßem Auge nicht erkennbar – können eine Kette von Fehlfunktionen auslösen, deren Folgen schwerwiegend sind. Bei der Umsetzung solcher Prozesse hilft eine WAD Serie CNC Abkantpresse, die eine präzise Kontrolle der Presskraft und Biegelänge ermöglicht.

• Werkstückversagen: Ungenaue Kraftberechnungen führen unmittelbar zu Defekten – fehlerhaften Biegewinkeln, ungleichmäßigen Biegeradien und im schlimmsten Fall zu Spannungsrissen entlang der Biegelinie. Ganze Produktionschargen müssen unter Umständen verworfen werden, was Materialverluste, vergeudete Arbeitszeit und Lieferverzögerungen zur Folge hat.
• Werkzeug- und Maschinenschäden: Die für das Biegen erforderliche Kraft steigt nicht linear mit der Materialdicke. Schon eine geringfügige Erhöhung kann eine deutlich höhere Tonnage verlangen. Wird dadurch die Kapazität des Werkzeugs oder der Abkantpresse überschritten, können Matrizen absplittern, reißen oder zerbrechen. In schweren Fällen drohen dauerhafte Schäden an Pressbalken oder Pressbett – ein Ausfall, der den Betrieb teuer lahmlegt.
• Erhebliche Sicherheitsrisiken: Der schwerwiegendste Preis betrifft die Sicherheit der Mitarbeitenden. Eine überlastete Abkantpresse kann gefährlich instabil werden – mit dem Risiko umherfliegender Werkzeugfragmente, geplatzter Hydrauliksysteme oder sogar struktureller Zusammenbrüche. Die Blechdicke als Grundprinzip zu ignorieren, gefährdet nicht nur Gewinne, sondern ist ein unvertretbares Risiko für die Gesundheit Ihres Teams.

1.2 Warum dieses Handbuch wichtig ist – Es gibt Ihnen die Fähigkeit, präzise zu kalkulieren, Prozesse zu optimieren und Entscheidungen mit Selbstvertrauen zu treffen

Dieses Handbuch führt Sie weit über bloßes Raten oder überlieferte Werkstatterfahrung hinaus. Es dient als umfassender Leitfaden, der sowohl strategisches Verständnis als auch praktische Werkzeuge vermittelt – alles, was Sie für echte Fachkompetenz benötigen. Am Ende werden Sie nicht nur wissen, welche Schritte erforderlich sind, sondern auch warum sie entscheidend sind. Wenn Sie Ihre Prozesse weiter optimieren möchten, lohnt sich ein Blick auf moderne Systeme wie die Schwenkbiegemaschine, die komplexe Biegeaufgaben effizienter meistert.

• Präzise zu berechnen: Beherrschen Sie die wichtigsten Formeln und Referenztabellen, um die exakt benötigte Presskraft für jede Aufgabe zu bestimmen – und so gleichzeitig Überlastungen wie unzureichende Kräfte zu vermeiden.
• Ihre Prozesse zu optimieren: Lernen Sie, das effektivste Werkzeug auszuwählen und die Einstellungen an unterschiedliche Materialien und Blechstärken anzupassen. So erzielen Sie gleichmäßig perfekte Biegungen, steigern die Effizienz und verlängern die Lebensdauer Ihrer Werkzeuge.
• Mit Sicherheit zu entscheiden: Wechseln Sie von Unsicherheit zu Fachwissen. Ob Sie einen Auftrag programmieren, eine neue Abkantpresse auswählen oder Produktionsprobleme lösen – Sie verfügen über das notwendige Grundwissen, um in jeder Situation die richtige Entscheidung zu treffen.

1.3 Mehr als nur Materialstärke: Die vier entscheidenden Variablen, die die Biegekraft bestimmen

Zwar ist die Materialstärke (t) der dominierende Faktor, doch ihr tatsächlicher Einfluss wird – teils verstärkt, teils abgeschwächt – von drei weiteren untrennbaren Variablen bestimmt. Erfahrene Fachkräfte wissen, dass die Biegekraft das Ergebnis eines fein austarierten Zusammenspiels von vier zentralen Elementen ist:

1. Materialstärke (t): Der ausschlaggebendste Faktor in der Berechnung. Entscheidend ist, dass die erforderliche Biegekraft mit dem Quadrat der Materialstärke zunimmt. Eine Verdoppelung der Stärke vervierfacht somit den Kraftbedarf – nicht nur verdoppelt ihn. Dieses exponentielle Verhältnis zu übersehen, gehört zu den häufigsten und gefährlichsten Fehlern in der Praxis.
2. Materialtyp und Zugfestigkeit (UTS): Unterschiedliche Materialien widerstehen der Biegung in unterschiedlichem Maß. Beispielsweise erfordert ein Blech aus 304er Edelstahl bei gleicher Stärke etwa 50 % mehr Kraft als Baustahl, während Aluminium rund 50 % weniger benötigt. Die Zugfestigkeit wirkt dabei als direkter Multiplikator in Ihren Berechnungen.
3. Werkzeugwahl (V-Öffnung der Matrize): Die V-Öffnung wirkt wie ein Hebelarm. Eine größere Öffnung bietet einen mechanischen Vorteil und verringert die benötigte Tonnage. Eine engere Öffnung hingegen konzentriert die Kraft, was den Tonnagebedarf für dieselbe Biegung deutlich erhöht. Die in der Branche gängige „8x-Regel“ ist ein hilfreicher Ausgangspunkt – doch zu wissen, wann und warum man davon abweichen sollte, ist entscheidend für professionelles Arbeiten.
4. Bieglänge (L): Diese Beziehung ist unkompliziert: Je länger der Biegevorgang, desto größer die insgesamt erforderliche Kraft. Eine Einrichtung, die für eine Biegelänge von einem Fuß sicher ist, kann eine Abkantpresse gefährlich überlasten, wenn sie auf eine Länge von zehn Fuß angewendet wird. Berücksichtigen Sie stets diese Variable, um sicherzustellen, dass die gesamte Biegelänge die Nennpresskraft der Maschine nicht überschreitet.

Wahre Meisterschaft in der Bedienung einer Abkantpresse besteht darin, alle vier Variablen im Gleichgewicht zu beherrschen. In den folgenden Abschnitten werden wir jede dieser Variablen detailliert analysieren und Ihnen sowohl die zugrunde liegende Physik als auch die praktischen Strategien vermitteln, die notwendig sind, um sie mit höchster Präzision zu steuern.

Teil II: Zum Kern der Sache – Die Wissenschaft hinter Materialdicke und Biegekraft meistern

Nachdem wir die Materialdicke als Fundament jeder Biegeberechnung etabliert haben, wechseln wir nun vom strategischen Warum zum wissenschaftlichen Wie. Hier werden wir die physikalischen Prinzipien aufdecken, die das Biegen bestimmen. Ergänzend dazu können präzise Schneidprozesse mit einer Faserlaser-Schneidemaschine vorbereitet werden, um perfekte Ausgangsmaterialien für die Biegeoperation zu erhalten.

2.1 Die lineare Fehlannahme widerlegen: Warum eine Verdoppelung der Dicke die benötigte Kraft vervierfacht

Eine der gefährlichsten Fehlvorstellungen in der Metallumformung besteht darin, anzunehmen, dass Materialdicke und erforderliche Kraft im gleichen Verhältnis zunehmen. Diese falsche Annahme kann zu überlasteten Maschinen, beschädigten Werkzeugen und katastrophalen Ausfällen führen. Die Wahrheit ist weitaus dramatischer: Die Beziehung folgt einer exponentiellen Kurve.

2.1.1 Das nichtlineare Prinzip verstehen: Die Kraft der Dicke im Quadrat

Die Biegekraft hängt nicht einfach davon ab, das Metall so lange zu drücken, bis es nachgibt – sie muss den inneren Widerstand gegen Verformung über den gesamten Querschnitt überwinden. Dieser Widerstand, bekannt als Widerstandsmoment des Querschnitts, steigt exponentiell mit der Materialhöhe – oder in unserem Fall mit seiner Dicke.

Dieses Konzept ist im Kern der Formel zur Berechnung der Luftbiegkraft verankert:

Kraft (P) ≈ (K × L × UTS × t²) / W

Dabei gilt:

• P = erforderliche Biegekraft
• K = Konstante (Werkzeugfaktor, ca. 1,33 bei typischer V‑Gesenk‑Nutzung)
• L = Bieglänge
• UTS = Zugfestigkeit des ausgewählten Materials
• t = Materialdicke
• W = Öffnungsweite des V‑Gesenkes

Der entscheidende Faktor hier ist t² (Dicke zum Quadrat). Dieser mathematische Zusammenhang zeigt, dass die erforderliche Biegekraft nicht in einem einfachen Verhältnis 1:1 mit der Materialdicke zunimmt. Wird die Dicke verdoppelt (von t auf 2t), ergibt sich ein Kraftanteil von (2t)², also 4t². Der Kraftbedarf vervierfacht sich. Wird die Dicke verdreifacht, steigt die erforderliche Kraft auf das Neunfache. Diese steile, nichtlineare Zunahme ist der „stille Zerstörer“ von Werkzeugen und Maschinen – besonders dann, wenn Bediener sich auf Schätzungen statt auf präzise Berechnungen verlassen.

2.1.2 Die steile Zunahme veranschaulichen: Die Tonnage-Dicken-Wachstumskurve

Um dieses Prinzip wirklich zu verstehen, sprechen harte Zahlen eine deutliche Sprache. Die folgende Grafik zeigt den drastischen Anstieg der erforderlichen Tonnage, um A36-Baustahl über eine Länge von einem Meter zu biegen – basierend auf der Standardregel „8-fache Materialdicke“ zur Bestimmung der V-Matrizenöffnung.

Materialdicke (mm)	V-Matrizenöffnung (mm)	Erforderliche Tonnage pro Meter (Tonnen)	Zunahmefaktor (im Vergleich zu 2 mm)
2 mm	16 mm	~13 Tonnen	1x
4 mm	32 mm	~26 Tonnen	2x
6 mm	50 mm	~47 Tonnen	~3,6x
8 mm	63 mm	~83 Tonnen	~6,4x
10 mm	80 mm	~130 Tonnen	10x
12 mm	100 mm	~187 Tonnen	~14,4x

Hinweis: Diese Tabelle bildet die quadratische Beziehung nicht exakt ab, da auch die V-Matrizenöffnung (W) mit zunehmender Materialdicke wächst und somit den t²-Effekt teilweise ausgleicht. Würde die Matrizenöffnung konstant bleiben, stiege die Tonnage exakt proportional zum Quadrat der Dicke. Selbst mit einer optimal angepassten V-Matrize zeigt diese Darstellung deutlich, dass der Kraftbedarf weit schneller ansteigt, als es eine lineare Intuition vermuten ließe.

2.2 Die Grundlagen des Biegens: Aufbau eines professionellen Wissensfundaments

Das Verständnis des t²-Prinzips ist nur der Anfang. Im nächsten Schritt definieren wir die weiteren entscheidenden Variablen im Biegeprozess und untersuchen, wie sie miteinander in Beziehung stehen.

2.2.1 Biegekraft im Vergleich zur Presskraft der Abkantpresse

Diese Begriffe werden gelegentlich synonym verwendet, bezeichnen jedoch zwei verschiedene, aber eng miteinander verknüpfte Größen in der Biegegenauigkeit.

• Biegekraft ist die Nachfrage: Sie beschreibt die berechnete Kraft (in Tonnen oder Kilonewton), die für einen bestimmten Arbeitsgang erforderlich ist, um den Materialwiderstand zu überwinden und den gewünschten Biegewinkel zu erzeugen.
• Presskraft der Abkantpresse ist das Angebot: Sie bezeichnet die maximal zulässige Kraft, die die Maschine über die gesamte Länge ihres Tisches hinweg dauerhaft und sicher aufbringen kann.

Goldene Regel: Die berechnete Biegekraft für eine bestimmte Aufgabe darf niemals die für Ihre Abkantpresse zulässige Nenn-Tonnage überschreiten. Ebenso wichtig: Vermeiden Sie es, die gesamte Last auf einen kleinen, lokal begrenzten Bereich zu konzentrieren – selbst wenn die Gesamttonnage im sicheren Rahmen liegt, kann dies zu erheblichen Schäden führen.

2.2.2 Warum die Öffnung der V-Matrize entscheidend ist

Die Öffnung der V-Matrize (W) ist Ihr wesentliches Steuerinstrument zur Kontrolle der Biegekraft – sie wirkt im wahrsten Sinne des Wortes wie ein mechanischer Hebel im Prozess.

• Breitere V-Matrize: Verlängert den Hebelarm und erhöht den mechanischen Vorteil. Dadurch verringert sich die erforderliche Kraft, allerdings entsteht ein größerer Innenbiegeradius.
• Schmalere V-Matrize: Verkürzt den Hebelarm und konzentriert die Belastung. Das erhöht die benötigte Kraft erheblich, ermöglicht jedoch einen engeren, kleineren Innenbiegeradius.

Die Wahl der richtigen V-Matrizenöffnung erfordert ein sorgfältiges Abwägen zwischen Tonnagebedarf, gewünschtem Biegeradius und dem Risiko einer Materialbeschädigung. Für Baustahl gilt als bewährter Ausgangspunkt die „Regel der 8“ – eine V-Matrize mit etwa dem Achtfachen der Materialdicke.

2.2.3 Die natürliche Verbindung zwischen Biegeradius und Rückfederung

Sowohl der Biegeradius als auch die Rückfederung werden direkt durch die Materialdicke und die Werkzeugauswahl beeinflusst.

• Biegeradius (IR): Beim Luftbiegen wird der Innenradius nicht durch die Stempelspitze bestimmt – er beträgt in der Regel etwa 15–17 % der V-Matrizenöffnung. Dickere Materialien, die eine breitere V-Matrize erfordern, erzeugen zwangsläufig einen größeren Innenradius. Wird versucht, einen kleineren Radius zu erzwingen, als es die Duktilität des Metalls zulässt, kommt es wahrscheinlich zu Rissen an der Außenseite der Biegung.
• Rückfederung: Metalle neigen dazu, nach dem Entlasten wieder leicht zurückzufedern. Diese Rückverformung, auch Rückfederung genannt, ist bei dickeren und festeren Materialien sowie bei größeren Biegeradien stärker ausgeprägt. Um einen exakten 90°-Winkel zu erzielen, muss häufig „überbogen“ werden – beispielsweise auf 88° oder sogar 85°.

2.3 Materialfaktoren: Wie die Eigenschaften des Metalls das Biegen beeinflussen

Die letzte entscheidende Variable ist das Metall selbst. Seine grundlegenden Eigenschaften – Festigkeit und Duktilität – bestimmen direkt den Kraftmultiplikator. Für Anwendungen mit hoher Materialfestigkeit empfiehlt sich vorab der Einsatz einer ULF Serie Einzeltisch-Faserlaser-Schneidmaschine, um präzise Zuschnitte zu gewährleisten.

2.3.1 Vergleich von Baustahl, Edelstahl und Aluminium

Gehen Sie niemals davon aus, dass zwei Bleche gleicher Dicke mit derselben Kraft gebogen werden können. Ihre Zusammensetzung, Kornstruktur und Zugfestigkeit bestimmen letztlich ihren Widerstand gegen das Biegen.

Materialtyp	Tonnagefaktor (relativ zu Baustahl)	Typische Zugfestigkeit (UTS)	Biegeeigenschaften & Wichtige Überlegungen
Weichkohlenstoffstahl	1,0 (Referenzwert)	~60.000 PSI (400 MPa)	Zuverlässig, gleichmäßig und als Branchenstandard weit verbreitet. Die „Regel der Acht“ lässt sich hier gut anwenden.
304 Edelstahl	~1,5×	~90.000 PSI (620 MPa)	Verfestigt sich schnell, benötigt etwa 50 % mehr Kraft und zeigt stärkeren Rückfederungseffekt. Verwenden Sie eine größere V-Matrize (10–12× Materialdicke).
5052 Aluminium	~0,5×	~30.000 PSI (200 MPa)	Weich und sehr gut verformbar, erfordert deutlich weniger Kraft. Gefahr von Rissbildung bei zu engem Biegeradius; eine kleinere V-Matrize (6× Materialdicke) ist empfehlenswert.

2.3.2 Der direkte Einfluss der Zugfestigkeit auf die Tonnageberechnung

In der Kernformel wirkt die Zugfestigkeit (UTS) als direkter, proportionaler Multiplikator. Wenn Sie von einem Material mit einer UTS von 60.000 PSI auf eines mit 90.000 PSI wechseln – also eine Steigerung um 50 % –, erhöht sich die erforderliche Tonnage ebenfalls um 50 %, sofern alle anderen Faktoren unverändert bleiben. Für präzise Ergebnisse sollten Sie Ihre Berechnung immer auf die tatsächliche Zugfestigkeit Ihres spezifischen Werkstoffs stützen, nicht auf einen geschätzten Durchschnittswert.

2.3.3 Die Rolle der Duktilität bei der Bestimmung des minimalen Biegeradius

Duktilität beschreibt die Fähigkeit eines Materials, sich dauerhaft zu verformen, ohne zu brechen. Sie bestimmt, wie eng ein Biegeradius ausgeführt werden kann, ohne dass Schäden entstehen.

• Hohe Duktilität (z. B. Aluminium, Baustahl): Ermöglicht enge Biegeradien – etwa 0,5× bis 1× der Materialdicke – ohne Risiko von Rissbildung.
• Geringe Duktilität (z. B. hochfester Stahl, bestimmte Edelstähle): Weniger tolerant gegenüber scharfen Biegungen und erfordert einen minimalen Biegeradius von rund 2× bis 4× der Materialdicke, um ein sicheres Strecken auf der äußeren Biegezone zu gewährleisten.

Das Ignorieren des durch die Duktilität vorgegebenen minimalen Biegeradius ist eine der Hauptursachen für Brüche entlang der Biegelinie und macht das Bauteil unbrauchbar. Daher muss die Materialdicke stets mit der Fähigkeit des Werkstoffs übereinstimmen, den gewünschten Biegeradius ohne Versagen zu erreichen.

Teil III: Ihr praktisches Werkzeugset zusammenstellen – Von der Kernformel zu Referenztabellen: Eine Schritt-für-Schritt-Anleitung zur Berechnung

Theorie ohne praktische Anwendung bleibt bloße akademische Übung. In diesem Abschnitt führen wir den Übergang von den grundlegenden Prinzipien zu den praktischen Werkzeugen durch. Falls Sie die detaillierten Tabellen und Formeln für Ihre Werkstatt speichern möchten, steht Ihnen der Bereich Herunterladen zur Verfügung.

3.1 Die Kernformel im Detail: Eine schrittweise Anleitung zur Berechnung der Biegekraft (P = [K × L × t² × UTS] / W)

Im Zentrum jeder Berechnung der Biegekraft beim Luftbiegen steht eine Formel, die auf der Balkentheorie basiert. Auch wenn sie auf den ersten Blick komplex wirkt, ist sie nichts anderes als ein mathematischer Ausdruck von vier zentralen Variablen, die wir bereits besprochen haben. Die am weitesten verbreitete und praxisnahe Form lautet:

Kraft (P) = (K × L × UTS × t²) / W

Im Folgenden erläutern wir jeden Bestandteil, sodass Sie nicht nur wissen, welche Werte einzusetzen sind, sondern auch warum sie entscheidend sind:

• P (Biegekraft): Das Ergebnis Ihrer Berechnung – also der Leistungsbedarf für diesen spezifischen Biegevorgang. Sie wird in Tonnen oder Kilonewton (kN) angegeben und muss stets unter der Nennleistung Ihrer Abkantpresse liegen.
• K (Matrizenfaktor): Eine Konstante, die die Mechanik des V-Matrizen-Luftbiegens widerspiegelt. Für einen standardmäßigen 90°-Luftbiegevorgang mit V-Matrize beträgt dieser Wert allgemein 1,33. Man kann ihn als integrierten Kalibrierfaktor für dieses Umformverfahren verstehen.
• L (Biegelänge): Ein einfacher linearer Multiplikator – je länger die Biegung, desto größer die erforderliche Gesamtkraft. Sie wird in Zoll oder Millimetern gemessen, entsprechend der übrigen Maßeinheiten.
• UTS (Zugfestigkeit): Gibt an, welche maximale Zugspannung ein Werkstoff aushält, bevor er versagt – ein entscheidender Indikator für seine Festigkeit. Üblicherweise in PSI (Pfund pro Quadratzoll) oder MPa (Megapascal) angegeben. Schätzen Sie diesen Wert niemals – überprüfen Sie ihn stets in verlässlichen Werkstoffdaten.
• t² (Materialdicke zum Quadrat): Der exponentielle Faktor der Gleichung. Da die Dicke quadriert wird, führen bereits geringe Unterschiede zu erheblichen Änderungen der benötigten Kraft. Präzises Messen ist daher unabdingbar.
• W (Öffnungsweite der V-Matrize): Ihr wichtigster Stellhebel zur Anpassung der erforderlichen Kraft. Eine größere Öffnung vergrößert den Hebelarm und reduziert somit den Kraftbedarf. Wie alle anderen Maße wird auch dieser Wert in Zoll oder Millimetern angegeben.

Wichtiger Hinweis: Diese Formel ist ausschließlich für das Luftbiegen konzipiert. Wird sie für das Bottoming oder Coining verwendet, wird die tatsächlich benötigte Kraft erheblich unterschätzt. Diese Umformverfahren können drei- bis zehnmal mehr Presskraft erfordern und müssen nach den herstellerspezifischen Richtlinien berechnet werden.

3.2 Praxisbeispiel: So berechnen Sie die erforderliche Tonnage für 3 mm Edelstahl in unter drei Minuten

Lassen Sie uns die Theorie in die Praxis umsetzen. Szenario: Sie müssen ein 2 Meter langes Blech aus 3 mm dickem Edelstahl 304 in einem Winkel von 90 Grad abkanten.

3.2.1 Schritt 1: Ermitteln Sie die Materialeigenschaften (UTS)

Beginnen Sie mit der Bestimmung der Materialfestigkeit. Eine kurze Recherche oder ein Blick in ein Werkstoffdatenblatt zeigt, dass Edelstahl 304 üblicherweise eine Zugfestigkeit (Ultimate Tensile Strength, UTS) von etwa 620 MPa (~90 000 PSI) aufweist. Für sicherheitsrelevante Anwendungen sollten Sie diesen Wert stets mit dem spezifischen Materialprüfzertifikat (MTC) verifizieren.

3.2.2 Schritt 2: Bestimmen Sie die V-Dorn-Öffnung mit der „Regel der 8“

Da Edelstahl weniger duktil ist als Baustahl, wird häufig eine etwas größere V-Dorn-Öffnung – etwa das Zehnfache der Materialstärke – gewählt, um das Risiko von Rissen zu reduzieren. Für dieses Beispiel wenden wir jedoch die Standardregel der 8 an.

V-Dorn-Öffnung (W) = Materialstärke (t) × 8

W = 3 mm × 8 = 24 mm

Wir wählen die nächstliegende Standardgröße, einen 25 mm V-Dorn.

3.2.3 Schritt 3: Setzen Sie die Werte in die Formel ein und berechnen Sie die Tonnage pro Meter

Nun setzen wir die Werte in die Formel ein und verwenden der Einheitlichkeit halber das metrische System (Kraft in Newton, Abmessungen in mm, UTS in MPa = N/mm²). Zunächst berechnen wir die Kraft für eine Biegelänge von 1 Meter (1000 mm).

• P = (1.33 × 1000 mm × 620 MPa × (3 mm)²) / 25 mm
• P = (1.33 × 1000 × 620 × 9) / 25
• P = 7.421.400 / 25
• P = 296.856 Newton

Um Newton in metrische Tonnen umzuwandeln, teilen Sie durch 9807 (die Gewichtskraft, die auf 1000 kg wirkt).

• Tonnage pro Meter = 296.856 / 9807 ≈ 30.3 Tonnen pro Meter

3.2.4 Schritt 4: Skalieren Sie auf die gesamte Biegelänge und fügen Sie eine Sicherheitsreserve hinzu

Die gesamte Biegelänge beträgt 2 Meter.

• Erforderliche Gesamtkraft = 30.3 Tonnen/Meter × 2 Meter = 60.6 Tonnen

Um einen sicheren Betrieb zu gewährleisten, sollten Maschinen niemals mit ihrer theoretischen Maximalleistung betrieben werden. Eine Sicherheitsreserve von 20 % gleicht den Verschleiß der Maschine, Schwankungen in den Materialeigenschaften und Veränderungen der Hydraulikleistung aus.

• Sichere Betriebs-Tonnage = 60.6 Tonnen × 1.20 = 72.72 Tonnen

Abschließende Empfehlung: Für diesen Biegevorgang benötigen Sie eine Abkantpresse mit einer Nennkapazität von mindestens 75 Tonnen, um sicher und zuverlässig arbeiten zu können.

3.3 Ihr unverzichtbarer Biege-Referenzleitfaden (Kostenloser Download)

Basierend auf bewährten Berechnungsprinzipien bieten diese Tabellen eine verlässliche Grundlage. Für zusätzliche Unterstützung bei der Werkzeugauswahl können Sie mit uns Kontakt aufnehmen, um eine passende Maschinenkonfiguration zu finden.

3.3.1 Tabelle 1: Standard-Tonnagerichtwerte für Baustahl (Tonnen pro Meter)

Referenz: A36 / Weichbaustahl (~400 MPa / 60.000 PSI Zugfestigkeit), 90° Luftbiegen

Blechdicke (t)	Empfohlene V-Öffnung (W) (ca. 8×t)	Erforderliche Tonnage (pro Meter)
1,0 mm	8 mm	~8 Tonnen
2,0 mm	16 mm	~16 Tonnen
3,0 mm	25 mm	~24 Tonnen
4,0 mm	32 mm	~32 Tonnen
5,0 mm	40 mm	~50 Tonnen
6,0 mm	50 mm	~60 Tonnen
8,0 mm	63 mm	~100 Tonnen
10,0 mm	80 mm	~125 Tonnen
12,0 mm	100 mm	~150 Tonnen

3.3.2 Tabelle 2: Typische Umrechnungsfaktoren für verschiedene Materialien

Wenden Sie die Tonnagetabelle für Baustahl nicht direkt auf andere Materialien an. Ermitteln Sie stattdessen zunächst die Tonnage für Baustahl und multiplizieren Sie diese anschließend mit dem entsprechenden Umrechnungsfaktor aus der folgenden Tabelle.

Materialtyp	Umrechnungsfaktor (relativ zu Baustahl)
Weichbaustahl	1,0
304 Edelstahl	~1,5
5052 Aluminiumlegierung	~0,5
6061-T6 Aluminiumlegierung	~0,7
Messing	~0,8
Hochfester Stahl (z. B. Hardox)	2,0 – 4,0 (Datenblatt unbedingt beachten!)

Beispiel anhand der Tabellen: Für 3 mm Edelstahl suchen Sie in Tabelle 1 den Wert für 3 mm Baustahl (~24 Tonnen). Multiplizieren Sie diesen mit dem Edelstahl-Faktor: 24 × 1,5 = 36 Tonnen pro Meter. Kleine Abweichungen zu exakten Formelergebnissen können durch Rundungen entstehen, dennoch ist dies ein schneller, praxisnaher und sehr zuverlässiger Ansatz.

3.3.3 Expertenempfehlungen: Die drei besten Online-Biegekalkulatoren (Ausgabe 2024)

Diese digitalen Werkzeuge gelten branchenweit als Maßstab für höchste Präzision und Vielseitigkeit.

1. Cincinnati Inc. Press Brake Tonnage Calculator: Gilt als Branchenstandard. Unterstützt benutzerdefinierte Materialeigenschaften, liefert präzise Tonnage- und Innenradiuswerte und wird weltweit von Fachleuten zur zuverlässigen Verifizierung eingesetzt.
2. Amada Tonnage Calculator (Teil der Amada Tools App): Eine hervorragende Wahl für Anwender von Amada-Maschinen, aber ebenso wirkungsvoll für vielfältige Einsatzbereiche. Er kombiniert die Werkzeugdaten mit einer klar strukturierten, intuitiven mobilen Benutzeroberfläche.
3. TRUMPF BendGuide App: Ein leistungsstarkes mobiles Tool, das weit mehr bietet als einfache Tonnageberechnungen. Mit visuellen Hilfsmitteln zur Auswahl des passenden Werkzeugs und zur Erkennung potenzieller Produktionsprobleme ist es eine umfassende Referenzlösung für alle Biegeprozesse.

Teil IV: Meisterkurs Werkstatttechniken – Prozessoptimierung und Geräteauswahl für unterschiedliche Metallstärken

Nachdem Sie die wissenschaftliche Grundlage der Berechnung beherrschen, geht es ab in die Werkstatt – den Ort, an dem Theorie zu herausragender Handwerkskunst wird. Bei der Verarbeitung von dünnen Blechen kann auch eine Handgeführte Laserschweißmaschine zum Einsatz kommen, um feine Kanten präzise zu verbinden.

4.1 Strategien nach Materialstärke: Geräteeinstellungen und grundlegende Prozessprinzipien

Metall reagiert je nach Stärke unterschiedlich, und jede Kategorie bringt ihre eigenen Herausforderungen mit sich. Von der Werkzeugwahl bis zur Maschineneinstellung ist ein gezielter Ansatz entscheidend – eine 1-mm-Blechtafel wie eine 15-mm-Platte zu behandeln, führt unweigerlich zu Fehlern.

4.1.1 Dünnblech (<3 mm) Biegen – Kontrolle von Durchbiegung, Matrizenabdrücken und Rückfederung

Das Biegen von Dünnblech ist eher eine Frage der Präzision und Kontrolle als der reinen Kraft. Die größten Herausforderungen liegen in optischen Mängeln, ungleichmäßigen Winkeln und unvorhersehbaren Materialbewegungen.

• Zentrale Herausforderungen: Besonders anfällig für Matrizenabdrücke, übermäßige und ungleichmäßige Rückfederung sowie für Wellenbildung oder Verzug während der Formgebung.
• Empfehlungen für Maschinen und Werkzeuge:
  • V-Matrizenwahl: Verwenden Sie eine schmalere V-Matrizenöffnung – in der Regel 6- bis 8-mal die Materialstärke –, um eine präzisere Biegegenauigkeit zu erreichen und die minimale Flanschlänge zu verringern.
• Stempel- und Matrizenschutz: Um empfindliche Oberflächen wie Edelstahl oder Aluminium vor Kratzern und Abdrücken zu schützen, sollte über der V-Matrize Urethanfolie oder Nylon-Einsätze verwendet werden. Wählen Sie einen Stempel- und Matrizensatz mit spitzem Winkel (typischerweise 88° oder 85°), um gezielt zu überbiegen und den erheblichen Rückfederungseffekt zu kompensieren.
• Maschinenkonfiguration: Verwenden Sie Abkantpressen mit Hochgeschwindigkeits- und Hochpräzisions-Hydraulik- oder elektrischen Servosystemen. Bei langen oder instabilen Werkstücken sind automatisierte Blechfolger unverzichtbar, um ein Durchhängen durch das Eigengewicht zu verhindern, das sonst zu Winkelverzerrungen führen würde.
• Prozessoptimierung:
• Kraftsteuerung: Wenden Sie nur die minimal erforderliche Kraft an. Übermäßige Tonnage kann das Profil der Matrize in das Werkstück eindrücken. Eine präzise Kontrolle des Umkehrpunkts des Pressenstößels ist entscheidend, um Oberflächenschäden zu vermeiden und die Genauigkeit zu erhalten.
• Ausrichtung ist entscheidend: Stempel und Matrize müssen exakt ausgerichtet sein. Selbst geringfügige Fehlstellungen wirken sich bei dünnen Materialien überproportional aus und führen häufig zu Verformungen, Verdrehungen oder zu einem sogenannten Kanu-förmigen Biegeverlauf.
• Biegemethode: Verwenden Sie stets das Luftbiegen. Verfahren wie Bottoming oder Coining verursachen irreversible Schäden an Werkstück und Werkzeug.

4.1.2 Biegen von mittleren Blechen (3–12 mm): Das Standardprotokoll zur Balancekontrolle und Präzisionserreichung

Dieser Dickenbereich bildet das Rückgrat der meisten Fertigungsbetriebe. Die Hauptaufgabe besteht darin, eine präzise Genauigkeit über die gesamte Biegelänge zu gewährleisten, was ein sorgfältiges Gleichgewicht zwischen Kraft, Präzision und Prozesskonstanz erfordert.

• Zentrale Herausforderungen: Das Überwinden von Maschinen- und Werkzeugdurchbiegung (Crowning), das Ausgleichen moderater Rückfederung sowie das Erzielen gleichmäßiger Winkel von Teil zu Teil.
• Strategie für Ausstattung und Werkzeuge:
• V-Matrizenwahl: Befolgen Sie die „Regel der 8“ (also 8× bis 10× der Materialdicke). Diese Richtlinie bietet das beste Gleichgewicht zwischen erforderlicher Presskraft, innerem Biegeradius und Erhalt der Oberflächenqualität.
• Kompensation der Durchbiegung: Ein leistungsfähiges Crowning-System ist unverzichtbar. Ob hydraulisch (in das Unterbett integriert) oder mechanisch (Wellenkeil-System) – es muss eingesetzt werden, um die unvermeidliche „Smile“-Durchbiegung von Stößel und Bett unter Last auszugleichen. Ohne Crowning unterscheiden sich die Biegungen in der Mitte deutlich von denen an den Rahmen.
• Werkzeuge: Verwenden Sie hochwertige, präzisionsgeschliffene und gehärtete Werkzeuge. Jeglicher Werkzeugverschleiß oder Oberflächenunregelmäßigkeiten übertragen sich direkt auf das fertige Werkstück.
• Prozessoptimierung:
• Biegeverfahren: Obwohl das Luftbiegen aufgrund seiner Flexibilität bevorzugt wird, ist das Setzbiegverfahren bei Großserienfertigung eine praktikable Option, wenn gleichbleibende Winkelgenauigkeit und minimales Rückfedern entscheidend sind. Dieses Verfahren erfordert jedoch drei- bis fünfmal höhere Kräfte und eine perfekte Werkzeuganpassung.
  • Prozesskontrolle: Bei präzisionskritischen Arbeiten sollte das erste Werkstück mit einem digitalen Winkelmesser überprüft werden. Viele moderne CNC-Steuerungen können diese Winkeldaten als Rückmeldung nutzen und die Hubtiefe automatisch anpassen, um Schwankungen in den Materialeigenschaften zu kompensieren.

4.1.3 Biegen von dickem Blech (>12 mm): Gewaltige Kräfte beherrschen, Risiken managen und Rückfederung kontrollieren

Das Biegen von dickem Blech erfordert robuste Maschinen wie die WAD Serie CNC Abkantpresse, die für extreme Belastungen ausgelegt ist und höchste Stabilität bietet.

• Zentrale Herausforderungen: Enorme Tonnageanforderungen, ausgeprägtes Rückfedern, hohes Bruchrisiko und erhebliche Sicherheitsgefahren.
• Ausrüstungs- und Werkzeugstrategie:
  • Abkantpresse: Erfordert eine Maschine mit extrem hoher Presskraft, großem Einbau- und Auslademaß sowie einem steifen, verformungsresistenten Rahmen.
  • V-Matrizenwahl: Verwenden Sie eine außergewöhnlich breite V-Matrize – 10- bis 12-mal so breit wie die Materialdicke oder größer. Eine breitere Matrize reduziert die benötigte Presskraft deutlich und sorgt für einen gleichmäßigeren Biegeradius, wodurch das Risiko äußerer Rissbildung sinkt.
  • Werkzeuge: Setzen Sie hochbelastbare Stempel und Matrizen mit großem Radius ein, die für extreme Belastungen ausgelegt sind. Sie müssen äußerst robust und perfekt ausgerichtet sein, um den intensiven lokalen Druck standzuhalten.
• Prozessoptimierung:
  • Mehrstufiges Biegen: Vermeiden Sie es, den Endwinkel in einem einzigen Durchgang zu formen. Stattdessen sollte das Material schrittweise in mehreren Biegevorgängen an den gewünschten Winkel herangeführt werden, um eine kontrolliertere plastische Verformung zu ermöglichen.
  • Materialvorbereitung: Bei hochfesten Stählen wie AR400 oder Hardox sollte die Biegelinie vorgewärmt werden, um die Duktilität zu verbessern und das Bruchrisiko zu minimieren. Beachten Sie stets die Richtlinien des Stahlherstellers.
  • Sicherheit hat oberste Priorität: Stellen Sie sicher, dass alle Schutzeinrichtungen – Lichtvorhänge, Schutzgitter und Barrieren – voll funktionsfähig sind. Beim Biegen von dicken Blechen wird enorme Energie gespeichert; ein Werkzeug- oder Materialversagen kann eine explosionsartige Entladung verursachen. Niemals direkt in der Biegelinie stehen.

4.2 Die Kunst der V-Matrizenwahl: Die „Regel der 8“ und wann es sinnvoll ist, sie zu brechen

Die „Regel der Acht“ gehört zu den wertvollsten Richtlinien im Bereich des Blechbiegens. Wahre Fachkenntnis entsteht jedoch erst durch das Verständnis, dass sie keine absolute Gesetzmäßigkeit ist. Meisterschaft bedeutet, genau zu wissen, wann man sich an sie halten sollte – und wann eine gezielte Abweichung zu besseren Ergebnissen führt.

4.2.1 Wann die Regel gilt: Der Weg zu Präzision und Exzellenz

Für die meisten Biegevorgänge mit Baustahl im Bereich von 1 mm bis 12 mm ist die Anwendung der 8‑ bis 10‑fach‑Regel der einfachste Weg, qualitativ hochwertige Werkstücke herzustellen. Sie gewährleistet:

• Optimale Presskraft: Hält die erforderliche Umformkraft in einem kontrollierbaren, gleichmäßigen und vorhersehbaren Bereich.
• Natürlicher Radius: Erzielt einen Innenbiegeradius von etwa 15–17 % der V‑Öffnung – ein idealer, stabiler Radius für die meisten Materialien.
• Oberflächenqualität: Verringert die Wahrscheinlichkeit von Druckstellen, Oberflächenbeschädigungen und geometrischen Verformungen.

4.2.2 Wann man die Regel brechen sollte: Bewusste Abweichung für fortgeschrittene Ergebnisse

Das Abweichen von der Regel sollte stets eine bewusste Entscheidung sein, die auf die Lösung einer konkreten Herausforderung abzielt.

• Größere Öffnung (12‑ bis 20‑fach der Materialdicke):
  • Grund 1: Erzeugen eines großen Radius. Wenn das Design eine weite, sanfte Biegung erfordert, ist die Vergrößerung der V‑Öffnung die einfachste Methode – abgesehen vom Einsatz spezieller Werkzeuge.
  • Grund 2: Bearbeitung spröder Materialien. Bei hochfesten Aluminiumlegierungen oder bestimmten Edelstählen ermöglicht eine größere V‑Öffnung ein gleichmäßigeres Strecken des Materials und verringert das Risiko von Rissen.
  • Grund 3: Verringerung der Presskraft. Wenn die berechnete Tonnage die Kapazität der Abkantpresse leicht übersteigt, kann eine größere V‑Öffnung die erforderliche Kraft so weit reduzieren, dass der Arbeitsgang dennoch abgeschlossen werden kann – allerdings mit einem größeren Biegeradius.
• Engere Öffnung (5‑ bis 7‑fach der Materialdicke):
  • Grund: Formen kurzer Flansche oder enger Radien. Werkstücke mit sehr kurzen Schenkeln, die sonst in eine Standard‑V‑Öffnung fallen würden, benötigen eine engere Öffnung. Der Preis dafür ist hoch: Die benötigte Presskraft steigt stark an, und die Gefahr von Materialrissen nimmt deutlich zu.
  • ⚠️ Kritische Grenze: Verwenden Sie niemals weniger als das 5‑fache der Materialdicke. In diesem Bereich konzentrieren sich die Kräfte so stark, dass sowohl die Stempelspitze als auch das Werkstück und die Matrize schwer beschädigt werden können.

4.3 Erkennen und Beheben typischer Biegefehler (verursacht durch Dickenabweichungen)

Fehler entstehen selten zufällig – sie sind meist ein Hinweis auf eine Unstimmigkeit zwischen Material, Werkzeug und den gewählten Biegeparametern.

4.3.1 Fehler-Checkliste: Die Ursache erkennen

• Rissbildung am Außenradius: Der Biegeradius ist zu klein für die Duktilität des Materials. Häufig liegt die Ursache in der Verwendung einer zu schmalen V-Matrize im Verhältnis zur Materialdicke und zu den Materialeigenschaften.
• Ungenaue Winkel (besonders über die Länge hinweg): Wenn die Biegung in der Mitte offen, an den Enden jedoch korrekt ist, deutet dies klassisch auf eine unzureichend ausgeglichene Maschinenverformung hin – auch bekannt als „Crowning“. Dieses Problem verstärkt sich bei dickeren Materialien und längeren Biegelängen.
• Verformung des Werkstücks („Kanuform“ oder „Durchbiegung“): Das gesamte Teil ist verzogen. Meist entsteht dies durch das Freisetzen innerer Spannungen während des Biegens – ein Effekt, der sich bei übermäßiger Presskraft und einer zu schmalen V-Matrize noch verschärft.
• Deutliche Matrizenabdrücke oder Oberflächenbeschädigungen: Diese treten auf, wenn die Belastung zu stark konzentriert ist. Eine zu kleine V-Matrize zwingt das Material mit übermäßigem Druck in die Form und hinterlässt tiefe Abdrücke oder Beschädigungen.

4.3.2 Die Lösungs-Matrix: Anpassen, Austauschen, Optimieren

1. Grundlagen prüfen: Messen Sie die tatsächliche Materialdicke immer mit einer Schieblehre – verlassen Sie sich nicht allein auf die Etikettangabe. Schon eine Abweichung von 10 % kann Ihre Berechnungen verfälschen. Überprüfen Sie außerdem Werkstoffgüte und Zugfestigkeit, bevor Sie fortfahren.
2. V-Matrize gezielt auswählen: Bei Rissbildung wechseln Sie auf die nächstgrößere V-Öffnung. Wenn Winkelabweichungen durch grenzwertige Presskraft entstehen, kann eine breitere V-Matrize die erforderliche Kraft reduzieren und stabilere Ergebnisse liefern.
3. Crowning kalibrieren: Wenn eine Durchbiegung auftritt, führen Sie eine Crowning-Kalibrierung durch. Biegen Sie mehrere Probestücke über die gesamte Maschinenlänge und justieren Sie die Kompensation, bis Sie gleichmäßige Winkel über das gesamte Werkstück erzielen.
4. Feineinstellung der Parameter: Berechnen Sie die Presskraft neu, basierend auf der tatsächlichen Materialdicke. Passen Sie den Umkehrpunkt des Stößels an, um exakte Winkel zu erreichen und den Rückfedereffekt auszugleichen.

4.4 Praxisbeispiel: Vom Hochrisiko-Fehlschlag zur Erfolgsgeschichte beim Biegen von Dickblech

Ausgangssituation: Eine Metallbaufirma erhielt den Auftrag, 500 U-Profile aus 15 mm starkem S355-Hochfeststahl zu fertigen. Der leitende Bediener, bislang hauptsächlich mit Baustahl vertraut, wählte eine 120 mm V-Matrize (8-fache Materialdicke) und programmierte den Auftrag anhand von Presskrafttabellen, die für Baustahl vorgesehen waren.

Erstes Ergebnis (Fehlschlag): Der erste Biegevorgang erforderte eine alarmierend hohe Kraft und brachte die Abkantpresse zum Stillstand. Beim zweiten Versuch – diesmal mit erhöhtem Druck – riss das Werkstück katastrophal entlang des äußeren Radius. Die ersten drei Teile mussten verschrottet werden, die Produktion kam zum Erliegen, und es ereignete sich ein ernsthafter Sicherheitsvorfall.

Expertenbewertung (Ursachenanalyse):

1. Fehleinschätzung der Materialfestigkeit: S355-Stahl ist etwa 40–50 % stärker als gewöhnlicher Baustahl. Die ursprüngliche Tonnageberechnung lag deutlich zu niedrig und führte zu einer gefährlichen Unterdimensionierung.
2. Ungeeignete V-Düse: Während die 8x-Regel für Baustahl üblich ist, erwies sie sich bei der geringeren Duktilität von S355 als zu aggressiv. Diese Konfiguration konzentrierte die Spannung im Biegebereich und führte schließlich zum Bruch. Der innere Biegeradius war schlicht zu eng, um vom Material ohne Rissbildung aufgenommen zu werden.
3. Maschinenverformung: Die erforderliche hohe Kraft verursachte eine deutliche Durchbiegung des Maschinenbetts der Abkantpresse. Selbst ohne Materialversagen hätte dies zu einem geöffneten Biegewinkel in der Mitte des Werkstücks geführt.

Lösungsweg (Prozessneuentwicklung):

1. Neuberechnung mit korrekter Zugfestigkeit: Die benötigte Biegekraft wurde auf Basis der tatsächlichen Zugfestigkeit von S355 (470–630 MPa) neu berechnet. Dabei zeigte sich, dass die erforderliche Tonnage nahezu 50 % höher lag als die ursprüngliche Schätzung.
2. Gezielter Austausch der V-Düse: Die 120 mm-V-Düse wurde durch eine 180 mm-V-Düse (12-fache Materialdicke) ersetzt. Dadurch ergaben sich zwei entscheidende Verbesserungen: Die benötigte Tonnage sank um rund ein Drittel – das stellte die sichere Betriebsreserve der Maschine wieder her – und der Biegeradius wurde auf einen Wert erhöht, den der S355 ohne Rissbildung verkraften konnte.
3. Präzise Kronungsverstellung: Das CNC-Krönungssystem wurde auf Grundlage der neu berechneten, höheren Kraftanforderung feinjustiert, um über die gesamte Werkstücklänge eine perfekt gerade Biegung zu erzielen.
4. Verfeinerung der Biegetechnik: Der Bediener wurde angewiesen, die Biegeschwindigkeit zu reduzieren, damit das Material gleichmäßiger fließen konnte, und die Matrize nur mit so viel Druck zu „berühren“, dass der Winkel gesetzt wird – um den ausgeprägten Rückfederungseffekt auszugleichen.

Endergebnis (Erfolg): Das nachfolgende Prüfstück war makellos – gleichmäßiger Winkel, sauberer Radius und keinerlei Spannungsanzeichen. Die Serienproduktion folgte mit einer Ausschussquote von unter 1 %, termingerecht und ohne einen einzigen Sicherheitsvorfall. Dieser Fall zeigt deutlich: Beim Arbeiten mit anspruchsvollen Materialien ist das Beherrschen des Zusammenspiels von Materialstärke, Werkstoff und Werkzeug entscheidend – nicht nur für die Qualität, sondern auch für die betriebliche Umsetzbarkeit und Sicherheit.

Teil V: Fortschrittliche Perspektiven & Elite-Strategien – Der Weg vom Kompetenten zum Außergewöhnlichen

Nachdem die grundlegende Physik gemeistert wurde, erreicht man nun die höchste Stufe der Abkantstrategien. In dieser Phase können moderne Laser- und CNC-Technologien kombiniert werden – etwa durch die Integration einer Faserlaser-Schneidemaschine zur Fertigungsvorbereitung und einer Abkantpresse für die präzise Endbearbeitung.

5.1 Intelligenz als Motor: Automatische Dickenkompensation und adaptives Biegen

Selbst in einer perfekt kalibrierten Biegeeinrichtung bleibt das Material die größte Variable. Durch Walztoleranzen kann die Blechdicke von Kante zu Kante und zwischen Produktionschargen leicht variieren. Für einen erfahrenen Bediener bedeutet das ständige Anpassungen und gelegentliche Frustration. Für einen Spitzenbediener hingegen ist es eine gelöste Herausforderung – dank fortschrittlicher Technologie.

5.1.1 Das Nervensystem der CNC: Automatische Dickenmessung und Kompensation

Der heutige CNC-Controller ist weit mehr als ein Programmierterminal – er fungiert als zentrales Nervensystem der Maschine, das in Echtzeit wahrnehmen und reagieren kann. Moderne Systeme verfügen heute über Dynamic Thickness Compensation (DTC).

• Funktionsweise: Vor jedem Biegevorgang messen integrierte Sensoren – entweder mechanische Taster oder berührungslose Lasermessgeräte – die exakte Blechdicke entlang der Biegelinie. Diese Daten ersetzen sofort den Nominalwert im Programm. Die CNC berechnet in Echtzeit die erforderliche Kraft sowie den präzisen unteren Totpunkt (die Umkehrposition des Pressenstößels), um den idealen Biegewinkel sicherzustellen.
• Die Auswirkung: Dieses geschlossene Rückkopplungssystem beseitigt eine der Hauptursachen für Winkelabweichungen in der Serienproduktion. Es beendet den Zyklus „erstes Teil falsch, nachjustieren, zweites Teil richtig“ und reduziert Ausschuss sowie Rüstzeiten erheblich. Mit einer Genauigkeit von oft ±0,1 mm gegenüber dem berechneten Ideal wird die Wiederholgenauigkeit nicht länger von der Erfahrung des Bedieners bestimmt, sondern ist als Prozesssicherheit fest integriert. In Kombination mit dynamischer Bombierung und der Winkelmessung während des Biegevorgangs arbeitet die Maschine wie ein selbstkorrigierendes System – sie produziert identische Teile, vom ersten bis zum tausendsten Werkstück.

5.1.2 Laserbasierte Dickenmessung und KI-gestützte Prozessoptimierung

An der Spitze dieser technologischen Entwicklung verschmelzen Hochgeschwindigkeits-Laserscans mit künstlicher Intelligenz und verwandeln die Abkantpresse von einem bloß selbstregulierenden Werkzeug in einen intelligenten, selbstlernenden Partner.

• Die Technologie: Hochfrequente Laserscanner erfassen die Materialdicke über die gesamte Biegelänge mit höchster Präzision. Dieser Datenstrom wird in Echtzeit an einen KI-Algorithmus übermittelt, der auf Tausenden von Biegezyklen trainiert wurde. Das System gleicht nicht nur Dickenabweichungen aus – es prognostiziert den Rückfederungseffekt mit beeindruckender Genauigkeit, indem es die Dickenmessungen mit dem Zugfestigkeitsprofil des Materials verknüpft.
• Der strategische Vorteil: Diese Fähigkeit bildet die Grundlage für das Konzept des „digitalen Zwillings“ des Biegeprozesses. Die KI kann das optimale Prozessfenster bestimmen, den Bediener durch eine Analyse von Kraftabweichungen vor übermäßigem Werkzeugverschleiß warnen und sogar alternative Biegestrategien für komplexe Bauteile empfehlen. Im Rahmen von Industrie 4.0 werden die Daten erfasst und über das IoT vernetzt, sodass ganze Maschinenparks kollektiv dazulernen. Auf diese Weise erreichen führende Hersteller in der Automobil-, Luftfahrt- und Medizintechnik nahezu null Fehlerquoten – selbst in ihren anspruchsvollsten Anwendungen.

5.2 Der Expertenleitfaden zu typischen Fallstricken: Drei kritische Fehler, die selbst erfahrene Fachleute begehen

Vertrautheit kann mitunter ein trügerisches Sicherheitsgefühl erzeugen. Die folgenden drei Fehlentscheidungen sind keine Anfängerfehler – es handelt sich um subtile, erfahrungsbedingte Fallen mit potenziell gravierenden Folgen.

5.2.1 Die Falle der lokalen Überlastung: Vernachlässigung von Biegelänge und Kraftkonzentration

• Das Missverständnis: „Meine 150-Tonnen-Abkantpresse schafft diese 20-Tonnen-Aufgabe problemlos.“
• Die fatale Realität: Die Tonnageangabe einer Abkantpresse bezieht sich auf ihre gesamte Arbeitslänge. Zwanzig Tonnen, die über eine 3‑Meter‑Biegelänge verteilt sind, bedeuten eine völlig andere Belastung als dieselbe Kraft, die sich auf nur 300 mm konzentriert. Diese Kraftkonzentration erzeugt einen lokalen Druckspitzenwert, der das zulässige Tonnage‑pro‑Meter-Limit der Maschine überschreiten kann – selbst wenn die Gesamttonnage scheinbar gering ist. Dies ist die Hauptursache für gerissene Oberbalken, zerbrochene Matrizen und dauerhaft verzogene Pressentische.
• Die professionelle Vorgehensweise: Berechne stets die Tonnage pro Längeneinheit (Tonnen pro Meter oder Fuß). Vergleiche diesen Wert mit den Herstellerangaben zur maximal zulässigen Tonnage pro Meter. Gehe niemals davon aus, dass die Nennleistung der Maschine gleichmäßig auf kurze Biegelängen angewendet werden kann.

5.2.2 Die Material‑Identitätskrise: Einen Standard auf alle Metalle anwenden

• Das Missverständnis: „3 mm sind 3 mm. Ich nehme einfach meine Standardtabelle für Baustahl und erhöhe die Kraft etwas für Edelstahl.“
• Die fatale Realität: Wie in Teil II gezeigt, gleicht kein Metall dem anderen. Sich auf eine allgemeine Tonnagetabelle zu verlassen, ist ein Garant für Probleme. Wenn du eine Berechnung für Baustahl auf 304er Edelstahl anwendest, unterschätzt du die benötigte Kraft um etwa 50 %. Bei hochfesten Verschleißblechen (z. B. Hardox) kann die Abweichung 200–400 % betragen. Das Ergebnis? Maschinen, die mitten im Biegevorgang stehen bleiben, zerstörte Werkstücke und enorme Stoßbelastungen, die Hydraulik und Rahmen übermäßig beanspruchen.
• Die professionelle Vorgehensweise: Gehe grundsätzlich davon aus, dass jedes Material einzigartig ist. Beginne mit der tatsächlichen Zugfestigkeit (UTS) des Materials gemäß Materialprüfzeugnis (MTC). Verwende die vollständige Formel zur Berechnung der Biegekraft oder einen Rechner, der individuelle UTS‑Werte zulässt. Im Zweifelsfall überprüfe das Ergebnis zusätzlich anhand der Umrechnungsfaktoren in Tabelle 3.3.2 – als verpflichtenden zweiten Kontrollschritt.

5.2.3 Der „Maximal‑Tonnage‑Mythos“: Die Annahme, dass die volle Kapazität immer verfügbar ist

• Das Missverständnis: „Wenn die Abkantpresse mit 200 Tonnen angegeben ist, kann ich die vollen 200 Tonnen für jedes Teil nutzen, das in die Maschine passt.“
• Die fatale Realität: Diese Nennleistung gilt nur unter optimalen Bedingungen – in der Regel in der Mitte des Pressentisches und bei gleichmäßig verteilter Last über eine ausreichende Länge. Die strukturelle Festigkeit einer Abkantpresse ist über die gesamte Breite nicht gleichmäßig. Arbeiten in der Nähe der Seitenrahmen kann die effektive Kapazität deutlich verringern. Noch schlimmer: Ein hochbelasteter, außermittiger Biegevorgang kann Torsionskräfte erzeugen, für die der Rahmen nie ausgelegt war.
• Das professionelle Vorgehen: Konsultieren Sie ausnahmslos die Kapazitätstabelle des Herstellers. Sie ist Ihre maßgebliche Referenz und zeigt genau, wie sich die verfügbare Presskraft je nach Position des Biegevorgangs auf dem Maschinentisch verändert. Bei Arbeiten mit hoher Tonnage – insbesondere bei außermittigen Biegungen – ist diese Tabelle Pflichtlektüre.

5.3 Sicherheit hat Vorrang – immer: Das unzerbrechliche Dreieck aus Materialstärke, Tonnage und Bedienersicherheit

Die enormen Kräfte, die zum Biegen dicker Bleche erforderlich sind, schaffen Bedingungen, bei denen Sicherheit nicht nur eine gute Praxis, sondern die oberste Priorität ist. Materialstärke, Presskraft und sichere Arbeitsverfahren bilden ein untrennbares Dreieck. Steigen Stärke oder Tonnage, erhöht sich auch die gespeicherte potenzielle Energie im Werkstück und in der Maschine – und Ihre Schutzmaßnahmen müssen in gleichem Maße zunehmen.

5.3.1 Früherkennung von Überlastungsanzeichen

Eine Abkantpresse, die über ihre Belastungsgrenze hinaus betrieben wird, versagt selten ohne Vorwarnung. Sie sendet deutliche Signale, die ein aufmerksamer Bediener rechtzeitig erkennen und unverzüglich darauf reagieren muss.

• Akustische und taktile Hinweise: Ungewöhnliches Knarren oder Ächzen des Rahmens, lauter werdende Hydraulikpumpengeräusche oder ein plötzliches, scharfes „Knall“-Geräusch sind dringende Warnsignale. Auch starke Vibrationen, die sich bis in den Boden übertragen, deuten auf gefährliche Spannungen hin.
• Visuelle Hinweise: Achten Sie auf austretendes Hydrauliköl an Verbindungen oder Schläuchen. Beobachten Sie Stößel und Tisch genau – jede sichtbare Durchbiegung, die über das normale Maß hinausgeht, weist auf eine Überlastung hin. Schlägt die digitale Tonnageanzeige in den roten Bereich aus, ist das ein eindeutiger Alarm.
• Leistungshinweise: Wenn sich der Stößel während des Biegevorgangs stark verlangsamt oder ganz stoppt, trifft er auf Kräfte, die seine Nennleistung überschreiten. Ein träger oder verzögerter Rückhub deutet auf ein überlastetes Hydrauliksystem hin. Sobald Sie eines dieser Anzeichen bemerken, stoppen Sie den Betrieb sofort.

5.3.2 Unverzichtbare Sicherheitsmaßnahmen beim Biegen von dickem Blech

Die üblichen Sicherheitsvorkehrungen reichen beim Biegen von starkem Material nicht aus. Das erhöhte Risiko erfordert verstärkte Schutzmaßnahmen.

• Erweiterte Schutzvorrichtungen: Bringen Sie ohne Ausnahme physische Barrieren und Splitterschutzvorrichtungen an. Das plötzliche Versagen eines Stempels oder einer Matrize unter extremer Belastung kann hochgeschleuderte Bruchstücke verursachen.
• Eingeschränkter Zugang: Legen Sie eine klar gekennzeichnete „Hochkraft-Sicherheitszone“ rund um die Abkantpresse fest. Nur der Hauptbediener und ein benannter Assistent dürfen diesen Bereich während des Biegevorgangs betreten. Bei besonders anspruchsvollen Arbeiten empfiehlt sich ein Zwei-Personen-Ansatz – eine Person steuert die Maschine, die andere überwacht den Vorgang.
• Prozesskontrolle: Arbeiten Sie mit der niedrigstmöglichen, praktikablen Biegeschwindigkeit, um Stoßbelastungen zu reduzieren und ausreichend Reaktionszeit bei Problemen zu haben. Wenn möglich, sollte die Biegung in mehreren progressiven Durchläufen erfolgen, anstatt mit einem einzigen, schweren Schlag.
• Persönliche Schutzausrüstung (PSA): Zusätzlich zu standardmäßiger Augenschutz- und Sicherheitsschuh-Ausrüstung sind Vollgesichtsschutz und Metakarpalhandschuhe zu tragen, um bei unerwarteten Material- oder Werkzeugbrüchen geschützt zu sein.

Teil VI: Schlussfolgerung & Handlungsorientierte Erkenntnis – Wissen in Ergebnisse umwandeln

Der Weg von den grundlegenden physikalischen Prinzipien bis hin zur ausgefeilten Werkstattstrategie ist nun abgeschlossen. Sie verfügen über das umfassende Fachwissen, das den Anfänger vom erfahrenen Profi unterscheidet – den Unterschied zwischen jemandem, der nur auf Probleme reagiert, und jemandem, der Prozesse gestaltet, um sie zu vermeiden. Doch Wissen allein bleibt theoretisches Potenzial, solange es nicht angewendet wird. Wahre Meisterschaft zeigt sich in fehlerfreier Umsetzung gepaart mit unermüdlicher Verbesserung. Dieser abschließende Abschnitt ist kein bloßes Resümee, sondern ein Sprungbrett: Er verdichtet die zentralen Prinzipien dieses Leitfadens zu einem praxisorientierten, wirkungsvollen Rahmen, der es Ihnen ermöglicht, Erkenntnisse in konkrete, messbare Fortschritte in Qualität, Effizienz und Sicherheit umzusetzen – beginnend in dem Moment, in dem Sie ihn anwenden.

6.1 Die Checkliste des Meisterbedieners vor dem Biegevorgang

Bevor ein Blech oder eine Platte die Abkantpresse berührt, gehen Sie diese geistige – oder physische – Checkliste durch. Sie ist Ihre letzte Verteidigungslinie gegen teure Fehler und die Grundlage für ein makelloses Biegeergebnis bei jedem einzelnen Durchgang.

• [ ] Materialtyp und exakte Festigkeit bestätigen: Niemals annehmen – immer verifizieren. Ziehen Sie das Materialprüfzertifikat (MTC) heran, um die genaue Zugfestigkeit (UTS) zu bestimmen. Eine grobe Schätzung ist ein Risiko; eine exakte Zahl bedeutet Kontrolle.
• [ ] Verwenden Sie die „Regel der 8“ als Ausgangspunkt: Für Baustahl wählen Sie eine V-Matrizenöffnung, die etwa das 8- bis 10-Fache der gemessenen Materialdicke beträgt. Passen Sie den Wert je nach Material an: größer für Edelstahl und spröde Legierungen, gegebenenfalls enger für weiches Aluminium oder kurze Flanscharbeiten.
• [ ] Tonnage präzise bestimmen: Verwenden Sie die vollständige Biegekraftformel oder einen zuverlässigen digitalen Rechner. Geben Sie alle exakten Variablen ein – tatsächliche Materialdicke, spezifische Zugfestigkeit (UTS), Biegelänge und V-Matrizenöffnung. Tabellen können Orientierung bieten, aber nur präzise Berechnungen liefern verlässliche Ergebnisse.
• [ ] Mit der Maschinenkapazität abgleichen: Ihre berechnete Tonnage ist die Anforderung. Stellen Sie sicher, dass sie die Leistung der Maschine nicht übersteigt. Ebenso wichtig: Bleiben Sie innerhalb der lokalen Tonnagegrenze (Tonnen pro Meter/Fuß), die oft strengere Limits setzt als die Gesamtbewertung der Maschine.
• [ ] Dickenabhängige Strategien anwenden: Arbeiten Sie mit den spezifischen Eigenschaften des Materials. Bei dünnen Blechen (<3 mm) liegt der Fokus auf der Kompensation des Rückfederungsverhaltens und dem Schutz der Oberflächenbeschaffenheit. Bei dicken Platten (>12 mm) steht das Tonnagemanagement im Vordergrund – mit breiteren V-Matrizen, starker Bombierung und konsequenten Sicherheitsmaßnahmen.

6.2 Ihr Drei-Schritte-Plan für schnelle Prozessverbesserung

Richten Sie Ihren Fokus von einzelnen Erfolgen hin zu einer dauerhaft verankerten Exzellenz in Ihren Abläufen. Folgen Sie diesem dreistufigen Rahmen, um einen systematischen, reproduzierbaren Ansatz für Hochpräzisionsbiegen zu etablieren.

1. Schaffen Sie eine unerschütterliche Datenbasis. Das Prinzip ist einfach: schlechte Eingangsdaten führen zu schlechten Ergebnissen. Ihre Prozesssicherheit hängt unmittelbar von der Qualität Ihrer Ausgangsdaten ab. Messen Sie daher jedes Blech vor dem Biegen mit einer Schieblehre – verlassen Sie sich niemals auf die Nennstärke. Geben Sie diese Messwerte direkt in die CNC-Steuerung ein. Verknüpfen Sie jede Auftragsdatei mit der exakten Zugfestigkeit (UTS) der jeweiligen Materialcharge. Dieser Schritt eliminiert die größte Ursache für Winkelabweichungen und verwandelt Ihr Setup von einer groben Schätzung in eine präzise digitale Steuerung.
2. Mit methodischer Genauigkeit ausführen. Sobald Ihre Datenbasis steht, lassen Sie Berechnung – nicht Schätzung – über Werkzeugwahl und Kraftparameter entscheiden. Eliminieren Sie Faustregeln aus der Einrichtungsphase. Nutzen Sie die Möglichkeiten der CNC, um die erforderliche Kraft basierend auf den tatsächlich erfassten Eingabedaten zu bestimmen. Vergewissern Sie sich, dass die richtige V-Matrize eingespannt ist und das Bombiersystem der Maschine exakt kalibriert und aktiviert wurde. So wird die Umsetzung der berechneten Parameter in eine fehlerfreie Ausführung gewährleistet – die Maschine wird zum echten Präzisionsinstrument.
3. Etablieren Sie eine intelligente Rückkopplungsschleife. Betrachten Sie jeden einzelnen Biegevorgang als Chance zur Optimierung. Messen Sie beim ersten Werkstück einer Serie den resultierenden Winkel mit einem digitalen Winkelmesser – oder nutzen Sie, falls vorhanden, das integrierte Winkelmesssystem. Speisen Sie diese Messwerte direkt in die CNC-Steuerung ein, um Mikroanpassungen vorzunehmen und das Programm für die verbleibenden Teile präzise zu verfeinern. Auf diese Weise entsteht ein geschlossenes Lernsystem, in dem die Maschine sich selbstständig an feinste, sonst nicht messbare Variablen anpasst – Ihr Prozess entwickelt sich von verlässlich konsistent zu kontinuierlich selbstoptimierend.

6.3 Die Zukunft entsteht hier: Biegen im Zeitalter von Industrie 4.0

Auch wenn die grundlegende Wissenschaft des Biegens unverändert bleibt, entwickeln sich die Werkzeuge rasant weiter. Wettbewerbsfähig zu bleiben bedeutet, die neuen Technologien zu beherrschen, die die nächste Generation der präzisen Metallumformung definieren.

• Die autonome Biegezelle: Was einst als technische Spielerei galt, wird heute zum unverzichtbaren Bestandteil der Serienproduktion. Roboterarme übernehmen das Materialhandling, positionieren Werkstücke zwischen den einzelnen Biegungen und kümmern sich um das Entladen. Das steigert nicht nur den Durchsatz, sondern erhöht zugleich die Arbeitssicherheit, da der Mensch aus gefährlichen Zonen entfernt wird – bei gleichzeitig unvergleichlicher Wiederholgenauigkeit von Teil zu Teil.
• KI als Meisterhandwerker: Der nächste große Schritt über die automatische Kompensation hinaus ist die vorausschauende Optimierung. Künstliche Intelligenz und maschinelles Lernen, trainiert auf Millionen von Biegezyklen, werden weit über die Reaktion auf Materialstärkenschwankungen hinausgehen. Sie werden den Rückfederungseffekt mit beeindruckender Präzision vorhersagen, die effektivsten Werkzeugkombinationen für komplexe Geometrien empfehlen und potenzielle Maschinenprobleme erkennen, lange bevor sie den Produktionsablauf stören.
• Der digitale Zwilling: Von der Simulation zur Realität: Heute lässt sich jedes Detail des Biegeprozesses – von den Materialeigenschaften bis hin zur genauen Maschinenverformung unter Last – virtuell als „digitaler Zwilling“ abbilden. Diese Möglichkeit erlaubt eine vollständige Offline-Simulation und Prozessvalidierung, wodurch kostspielige Versuche in der Werkhalle entfallen und ein „Right-first-time“-Ansatz in der Fertigung Realität wird.
• Der Aufstieg nachhaltiger Energie: Vollelektrische und hybride Abkantpressen erobern den Markt in rasantem Tempo. Sie ermöglichen erhebliche Energieeinsparungen – oft 50 % oder mehr – und reduzieren gleichzeitig die Lärmemissionen, den Wartungsaufwand durch den Verzicht auf komplexe Hydrauliksysteme sowie den Energieverbrauch. Zudem bieten sie eine schnellere und präzisere Steuerung des Pressenbalkens. Das Ergebnis: ein Gewinn sowohl für die Kosteneffizienz als auch für die ökologische Verantwortung.
• Sicherheit neu gedacht: Moderne Sicherheitssysteme gehen weit über klassische Lichtschranken hinaus. Hochgeschwindigkeitskameras, kombiniert mit KI-gestützter Objekterkennung, können unterscheiden, ob sich eine menschliche Hand oder ein Werkstück im Arbeitsbereich befindet. So kann die Maschine bis zum letzten Moment mit voller Geschwindigkeit arbeiten – maximale Produktivität bei gleichzeitigem Schutz Ihres wertvollsten Kapitals: Ihres Teams.

Zum Abschluss: Wenn Sie Ihre Werkstatt mit leistungsfähigen Biege- und Schneidlösungen ausstatten möchten oder gezielte technische Beratung wünschen, treten Sie direkt mit unserem Team über Kontakt in Verbindung. Für technische Datenblätter und Berechnungshilfen nutzen Sie den Bereich Herunterladen.
