I. Strategische Perspektive – Wartung als Wettbewerbsvorteil nutzen

In der anspruchsvollen Welt der Blechbearbeitung ist eine Abkantpresse weit mehr als nur eine Maschine – sie ist das Herzstück der Produktion. Dennoch betrachten viele Betriebsleiter Wartung noch immer lediglich als Kostenfaktor, als lästige Pflicht, die es zu minimieren gilt. Diese überholte Sichtweise bremst die Produktivität erheblich. Um auf Weltklasseniveau zu arbeiten, muss Wartung neu gedacht werden – als strategische Investition, die Profitabilität, Präzision und nachhaltige Wettbewerbsstärke steigert. Moderne Systemlösungen wie die WAD Serie CNC Abkantpresse zeigen, wie durch technologische Weiterentwicklung Wartungskosten langfristig sinken können.

1.1 Die Wirtschaftlichkeit der Wartung: Warum reaktive Reparaturen den Gewinn zerstören

Die wahren Kosten eines Ausfalls einer Abkantpresse tauchen selten auf der Reparaturrechnung auf. Das „Bis-zum-Ausfall“-Modell – also warten, bis die Maschine stillsteht, bevor man eingreift – ist ebenso riskant, wie mit dem Auto zu fahren, ohne je den Ölstand zu prüfen, bis der Motor blockiert. Die finanziellen Folgen sind vielschichtig und gravierend. Präventive Investitionen, etwa in moderne Modelle wie die WC67E Serie NC-Abkantpresse, verhindern ungeplante Stillstände und steigern die Produktionsstabilität erheblich.

Der verborgene Eisberg ungeplanter Stillstände

Wenn eine Abkantpresse unerwartet ausfällt, sind die Kosten für Ersatzteile lediglich die sichtbare Spitze des Eisbergs. Darunter verbergen sich enorme indirekte Verluste:

• Produktionsstillstand: Die Gleichung „Stillstandszeit × Kapazität“. Wenn eine Maschine pro Stunde einen Produktionswert von 500 $ erwirtschaftet und für eine Schicht ausfällt, geht nicht nur der Lohn des Bedieners verloren – sondern 4.000 $ an möglichem Produktionswert.
• Kostenexplosion bei Notfällen: Eilige Entsendung von Technikern und Expressversand von Ersatzteilen können die Reparaturkosten im Vergleich zur geplanten Wartung um 200–300 % in die Höhe treiben.
• Imageschaden: Verpasste Liefertermine führen zu Vertragsstrafen und, noch schwerwiegender, zu Vertrauensverlust bei Kunden – etwas, das keine Marketingkampagne so einfach wiederherstellen kann.

Der direkte Zusammenhang zwischen Sauberkeit und Präzision

In der Fertigung zählt Präzision über alles. Die Sauberkeit der Maschinen hat einen messbaren Einfluss auf Maßhaltigkeit und die Qualität der Endprodukte.

• Winkelgenauigkeit: Mit Schlamm oder Ablagerungen verunreinigte Hydrauliksysteme lassen Ventile klemmen, was zu unregelmäßigen Hubpositionen führt. Bediener müssen dann mehrfach Testbiegevorgänge durchführen und ständig nachjustieren.
• Steigende Ausschussquote: Bereits ein Verlust von nur 0,05 mm Wiederholgenauigkeit durch abgenutzte Führungen oder verschmutzte Linearmaßstäbe kann die Ausschussrate von beherrschbaren 0,5 % auf gewinnschädigende 3–5 % erhöhen.
• Fehlteile in nachgelagerten Prozessen: Bauteile außerhalb der Toleranz verursachen erhebliche Verzögerungen beim Schweißen, wo qualifizierte Fachkräfte Zeit mit Einspannen und Nacharbeiten verschwenden, statt produktiv zu schweißen.

Optimierung des Anlagenlebenszyklus (Strategie für Investitionsausgaben)

Eine Abkantpresse stellt eine erhebliche Investition dar. Langfristige Studien zeigen, dass konsequente vorbeugende Wartung (Preventive Maintenance, PM) die Betriebsdauer einer Maschine um 30 bis 50 % verlängern kann.

• Der ROI von Sorgfalt: Eine Maschine im Wert von 150.000 US-Dollar, die nur bei auftretenden Problemen gewartet wird, muss unter Umständen innerhalb eines Jahrzehnts ersetzt werden. Bei konsequenter Umsetzung eines PM-Programms kann dasselbe Modell hingegen über 15 Jahre oder länger präzise arbeiten. Damit verlängert sich der Abschreibungszeitraum der ursprünglichen Investition erheblich, was den Return on Investment (ROI) deutlich steigert.

1.2 Technische Differenzierung und zielgerichtete Wartungsstrategien

Keine zwei Abkantpressen sind identisch. Eine einheitliche Wartungsliste für eine heterogene Fertigung ist erfahrungsgemäß ineffizient. Wartungsprotokolle müssen auf die individuellen Eigenschaften des jeweiligen Antriebs- und Steuerungssystems abgestimmt werden.

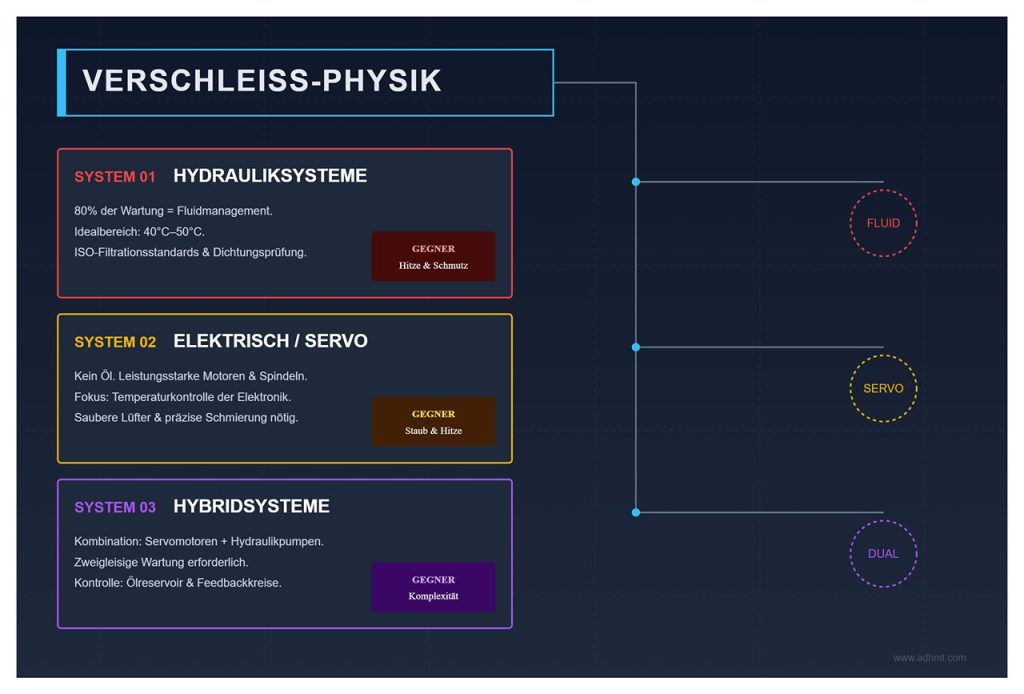

Antriebsarchitektur: Die Physik des Verschleißes verstehen

• Hydrauliksysteme (Die Lebensader): Bei herkömmlichen hydraulischen Pressen entfallen rund 80 % der Wartungsmaßnahmen auf das Fluidmanagement. Entscheidend sind die Einhaltung der optimalen Öltemperatur (Idealbereich: 40°C–50°C), die Sicherstellung der Filtrationsqualität gemäß ISO-Reinheitsstandards sowie die Prüfung der Dichtungen. Die Hauptgegner sind Verunreinigung und übermäßige Hitze.
• Elektrische/Servo-elektrische Systeme (Das Nervensystem): Diese Konstruktionen verzichten auf Hydrauliköl, setzen jedoch auf leistungsstarke Motoren und stabile Kugelgewindespindeln. Die Wartung konzentriert sich hier auf die Temperaturkontrolle der elektronischen Komponenten (saubere Schaltschranklüfter und Filter sind unerlässlich) sowie auf die präzise Schmierung von Spindeln und Riemen.
• Hybridsysteme: Die Kombination aus Servomotoren mit Hydraulikpumpen erfordert einen zweigleisigen Wartungsansatz – zum einen die Kontrolle des Ölreservoirs mit geringem Volumen, zum anderen die Sauberkeit, Kühlung und Staubfreiheit der elektronischen Feedbackkreise.

CNC-Generationen: Vom Mechanischen zur digitalen Präzision

• Torsionsstange (Traditionell): Diese Maschinen setzen auf mechanische Anschläge und eine steife Stange zur Aufrechterhaltung der Parallelität des Stößels. Die Wartung fokussiert sich auf mechanische Ausrichtung, die Schmierung zentraler Gelenkpunkte und die Justierung physischer Endanschläge.
• Elektrohydraulische Synchronsteuerung (Modern): Mit unabhängigen Zylindern, die von CNC und Proportionalventilen gesteuert werden, verlangen diese Systeme äußerste Präzision in der Kalibrierung. Linearencoder müssen absolut sauber bleiben – jede Verunreinigung führt zu fehlerhaften Messwerten und mangelhafter Produktion. Ebenso wichtig wie die mechanische Schmierung ist das regelmäßige Sichern aller Maschinenparameter und PLC-Daten.

Die Wartungs-Reifegradleiter

Wo steht Ihr Betrieb auf der Skala des Wartungsreifegrads?

• Stufe 1: Reaktiv (Feuerwehrmodus)
  • Arbeitsweise: „Reparieren, wenn es kaputt ist – oder schlimmer, wenn es bereits raucht.“
  • Ergebnis: Unvorhersehbare Produktion, ständiger Stress und die höchstmöglichen Kosten.
• Stufe 2: Präventiv (Zeitbasiert)
  • Arbeitsweise: „Das Öl wird alle 2.000 Betriebsstunden gewechselt – unabhängig vom tatsächlichen Zustand.“
  • Ergebnis: Schafft eine verlässliche Grundbasis, kann jedoch zu Ineffizienzen führen – entweder zu frühem Austausch von Komponenten („Überwartung“) oder dem Übersehen zufälliger Ausfälle zwischen den geplanten Wartungsintervallen („Unterwartung“).
• Stufe 3: Prädiktiv (Zustandsbasiert)
  • Arbeitsweise: „Schwingungs- und Ölanalysen prognostizieren einen Lagerschaden in 300 Stunden – wir planen die Reparatur für Freitagnachmittag.“
  • Ergebnis: Verhindert ungeplante Stillstände, verlängert die Lebensdauer von Komponenten und ermöglicht die niedrigsten Gesamtbetriebskosten – der Maßstab für die moderne Smart Factory.

II. Praxisfokus – Entwicklung eines standardisierten präventiven Wartungssystems (PM)

Der Unterschied zwischen einer Abkantpresse, die jahrzehntelang zuverlässig arbeitet, und einer, die nach fünf Jahren ausfällt, liegt oft nicht in der Marke, sondern in der Konsequenz täglicher Routine. Ein wirksames PM-System ist keine reine Checkliste, sondern ein strategischer Schutz für Investitionsgüter. In diesem Abschnitt werden drei Verantwortungsebenen definiert, die abstrakte „Pflege“ in klar strukturierte technische Abläufe umsetzen.

2.1 Täglicher „Pre-Flight“-Check (Verantwortung des Bedienpersonals)

Dieser fünfminütige „Schnelldurchlauf“ orientiert sich an der Vorflugkontrolle eines Piloten. Ziel ist es, mit Augen, Ohren und Tastsinn Unregelmäßigkeiten zu erkennen, bevor am Tag der erste Biegevorgang gestartet wird.

Kaltstartschutz: Hydraulische Aufwärmprozedur

Sinkt die Werkstatttemperatur unter 10°C, verdickt das Hydrauliköl spürbar. Wird ein kaltes System unter Last gesetzt, drohen Pumpenkavitation, träge Servoreaktionen und mögliche Riefenbildung an den Zylinderstangen.

• Vorgehensweise: Starten Sie den Hauptmotor und lassen Sie die Pumpe bei Minimaldruck 5–10 Minuten im Leerlauf laufen. Vermeiden Sie in dieser Phase jegliche Biegearbeiten. Bewegen Sie den Pressenstößel ohne Material langsam bei 25 % des Maximaldrucks, um das Hydrauliköl gleichmäßig zu erwärmen.
• Ziel: Erhöhen Sie die Öltemperatur auf über 20 °C (68 °F), idealerweise auf 40–45 °C, bevor die Maschine mit Volllast betrieben wird. Diese gezielte Aufwärmphase verhindert einen „thermischen Schock“, der Dichtungen und Pumpen irreparabel beschädigen kann.

Checkliste für die Sichtprüfung

• Leckageanalyse: Untersuchen Sie sorgfältig den Boden sowie die Unterseite der Maschine. Eine klare, gelbliche Flüssigkeit weist in der Regel auf ein Hydraulikleck hin, während ein dunkler, zähflüssiger Schmierstoff meist von der Führungsbahn-Schmierung stammt.
• Sicherheitsprüfung: Unbedingt erforderlich. Verwenden Sie eine Testsonde – niemals die Hand –, um die Lichtschranken oben, mittig und unten zu unterbrechen und zu prüfen, ob der Stößel sofort stoppt. Testen Sie jeden Not-Aus-Schalter (E-Stop) und stellen Sie sicher, dass der Auslösemechanismus des Fußpedals korrekt funktioniert.
• Sauberkeit als Inspektionsmethode: Setzen Sie das TPM-Prinzip „Reinigen heißt prüfen“ um. Beim Abwischen der Hinteranschlagsfinger und dem Entfernen von Zunder aus dem Matrizenhalter ertastet der Bediener gleichzeitig Grate, Dellen oder lose Befestigungen. Zurückgelassener Zunder wirkt wie Schleifmittel und beeinträchtigt die Präzision dauerhaft, sobald er ins Werkzeug eindringt.

Basistest zur Kalibrierung

Fahren Sie einen vollständigen Referenzlauf (Homing-Sequenz). Beobachten Sie die Bewegung des Hinteranschlags – läuft er gleichmäßig oder ruckartig? Kehrt der Stößel präzise in die obere Totpunktstellung (Top Dead Center, TDC) zurück, ohne zu driften? Ungenaue Referenzierung deutet meist auf Verschmutzung der Führungsbahnen oder ein Problem mit dem Encoder hin, nicht auf einen Motorfehler.

2.2 Wöchentliche & monatliche Wartung (Technikeraufgaben)

In dieser Phase liegt der Schwerpunkt nicht mehr auf der qualitativen Beobachtung, sondern auf der quantitativen Messung. Diese 30–60-minütige Routine verhindert, dass sich Verschleißmuster entwickeln, die später die Maßhaltigkeit der Werkstücke beeinträchtigen könnten.

Wissenschaftliche Fettpflege

• Führungsleisten und Kugelgewindetriebe: Halten Sie sich streng an den Schmierplan des Herstellers. Die goldene Regel lautet „Dünn und gleichmäßig“. Der Irrglaube, mehr Fett biete besseren Schutz, ist gefährlich: Überschüssiges Fett zieht Metallstaub an, der zu einer abrasiven Paste wird und hochpräzise Oberflächen abnutzt.
• Abwisch-Regel: Entfernen Sie grundsätzlich alle alten Fettreste von Linearlagern oder Kugelgewindetrieben, bevor Sie neues Schmiermittel auftragen. Frisches Fett über verschmutzte Rückstände zu geben, drückt abrasive Partikel tiefer in die Lager.
• Sichtprüfung: Anzeichen für Überfettung sind Schlammablagerungen auf den Führungen, während Unterfettung sich durch trockene, glänzende Laufspuren oder rötliche Reibkorrosion bemerkbar macht.

Filter- und Luftstromsysteme

• Hydraulikfilter – Differenzdruck (Delta-P): Die meisten modernen Systeme verfügen über einen Differenzdruckanzeiger. Tauschen Sie den Filter aus, sobald die Anzeige in den Warnbereich (typischerweise 5–8 bar) wechselt – noch bevor das Bypassventil öffnet.
• Praxis-Tipp: Entsorgen Sie den gebrauchten Filter nicht einfach – schneiden Sie ihn auf und prüfen Sie die Falten. Funde von Messingpartikeln deuten auf Verschleiß der Pumpenschuhe hin, während Stahlspäne auf Erosion in Pumpe oder Ventilen schließen lassen. Diese einfache Kontrolle ist die kostengünstigste Form der internen Zustandsdiagnose.
• Sauberkeit im Schaltschrank: Übermäßige Hitze ist ein stiller Killer von CNC-Elektronik. Wenn Lüfterfilter im Schaltschrank verstopfen, überhitzen Servoantriebe und CPUs – dies führt zu sporadischen „Geisterfehlern“ und verkürzt die Lebensdauer der Platinen. Reinigen Sie diese Filter mindestens einmal pro Monat mit einem Staubsauger.

Überprüfung der mechanischen Genauigkeit

• Parallelität des Stößels (Blocktest): Platzieren Sie zwei präzisionsgeschliffene Blöcke gleicher Höhe an den ganz linken und rechten Enden des Betts. Senken Sie den Stößel ab, bis er beide Blöcke leicht berührt. Messen Sie mit einer Fühlerlehre den Spalt zwischen Werkzeug und jedem Block. Eine Abweichung von mehr als 0,05 mm erfordert eine sofortige Nachstellung der Führungen oder eine Nachnivellierung der Maschine.
• Drehmomentprüfung: Schwingungen beeinträchtigen die Zuverlässigkeit. Überprüfen Sie mit einem Drehmomentschlüssel die Anzugsdrehmomente von Fundamentbolzen, Werkzeugspannern und Hinteranschlagsarmen. Studien zeigen, dass über 70 % aller elektrischen Probleme auf lose Verbindungen durch Vibration und nicht auf defekte Bauteile zurückzuführen sind.

2.3 Jährliche Intensivinspektion & Generalüberholung (Experten-/OEM-Niveau)

Betrachten Sie dies als die jährliche Gesundheitsuntersuchung der Maschine – eine umfassende Inspektion, die spezielle Messinstrumente und qualifizierte Techniker erfordert, um die ursprüngliche Werkspräzision wiederherzustellen. Bei der Kontrolle kommen zunehmend hochpräzise Lasertechnologien zum Einsatz, wie sie auch in Anlagen der ULJM Serie Präzisions-Laserschneidmaschine verwendet werden.

Hydraulisches „Blutbild“: NAS-Ölanalyse

Verlassen Sie sich nicht auf Vermutungen. Statt das Öl nur nach Betriebsstunden zu wechseln, schicken Sie eine Probe ins Labor, um Partikelzählung nach ISO/NAS und Spektralanalyse durchführen zu lassen – so erfahren Sie den tatsächlichen Zustand des Hydrauliköls.

• Empfohlene Vorgehensweise: Ist die chemische Zusammensetzung des Öls noch intakt, aber die Verunreinigung hoch, lassen Sie es über ein externes Nebenstrom-Filtersystem reinigen. Sind Additive abgebaut oder liegt erhebliche Wasserverunreinigung vor, sollte eine komplette Systemspülung durchgeführt werden.
• Spektralanalyse – Befunde: Erhöhte Kupferwerte? Überprüfen Sie die Kolbenschuhe. Hohe Aluminiumwerte? Inspizieren Sie das Pumpengehäuse. Diese Erkenntnisse ermöglichen eine zustandsorientierte Instandhaltung (CBM) – gezielte Reparaturen, die kostspielige Ausfälle verhindern, bevor sie eintreten.

Kalibrierung mit Laserinterferometer

Um Präzision im Mikrometerbereich sicherzustellen, sollten Techniker ein Laserinterferometer einsetzen, um die Wiederholgenauigkeit der Y1/Y2-Achsen sowie die Genauigkeit des Hinteranschlags (X/R/Z) zu messen. Dieses Verfahren kompensiert Gewindespiel und Steigungsfehler der Spindeln, die sich im Lauf der Zeit summieren. So wird gewährleistet, dass ein programmierter 90°-Biegewinkel über die gesamte Biegelänge exakt reproduziert wird.

Thermografische Untersuchung der elektrischen Anlage

Achtung: Diese Prüfung darf ausschließlich von qualifiziertem Fachpersonal an spannungsführenden Schaltschränken durchgeführt werden. Verwenden Sie eine Wärmebildkamera, um den Schaltschrank unter Betriebsbelastung zu inspizieren. Suchen Sie nach „Hot Spots“ an Schützen, Relais oder Klemmen. Eine Klemme, die etwa 10 °C wärmer ist als benachbarte Anschlüsse, weist in der Regel auf eine lose Verbindung oder erhöhten Übergangswiderstand hin – ein frühes Warnsignal für mögliche Schmorstellen oder Brandgefahr. Umgekehrt kann ein auffallend „kaltes“ Bauteil auf eine durchgebrannte Sicherung oder eine ausgefallene Phase in einem Dreiphasensystem hindeuten.

Wartung des Bombierungssystems

• Mechanische Keile: Diese Baugruppen müssen regelmäßig demontiert, gereinigt und neu geschmiert werden. Wenn Schmutzpartikel ein Festfressen der Keile verursachen, verliert das System seine Fähigkeit, die Durchbiegung des Tisches auszugleichen – Werkstücke werden dann „bootförmig“, das heißt mit unterschiedlichen Winkeln zwischen Mitte und Enden.
• Hydraulische Bombierung: Prüfen Sie Zylinder auf Undichtigkeiten und stellen Sie sicher, dass die Druckreaktion linear bleibt. Obwohl hydraulische Bombierung weniger Wartung erfordert als mechanische Keile, ist sie auf absolut sauberes Hydrauliköl angewiesen, um Genauigkeit und Zuverlässigkeit zu gewährleisten.

III. Systemspezifischer Abschnitt – Tiefendiagnose kritischer Teilsysteme

Um eine Abkantpresse in Bestform zu halten, muss man ihre inneren Systeme genau verstehen. Eine einfache Reinigung genügt nicht – jedes Teilsystem benötigt ein eigenes, spezialisiertes Pflegeprogramm. Dieser Abschnitt widmet sich der fortgeschrittenen Instandhaltung des Hydrauliksystems (dem Kreislaufsystem der Maschine), der elektrischen Steuerung (dem Nervensystem) und des mechanischen Rahmens (dem Skelettaufbau).

3.1 Hydrauliksystem: Die Kunst, Druck und Durchfluss zu beherrschen

Das Hydrauliksystem bildet das Lebenszentrum einer Abkantpresse. Jede Verunreinigung, Temperaturschwankung oder Ventil-Hysterese macht sich schnell bemerkbar – oftmals durch Winkelabweichungen, Synchronisationsfehler oder sogar einen vollständigen Systemausfall.

Maximale Lebensdauer von Dichtungen: Das ideale Temperaturfenster zwischen 40 und 50 °C

Hydraulikdichtungen reagieren äußerst empfindlich auf Temperatur. Standard-NBR-Dichtungen (Nitril) können zwar technisch Temperaturen von –40 °C bis 100 °C tolerieren, doch ihre längste Lebensdauer erreichen sie im engen Bereich zwischen 40 °C und 50 °C.

• Die thermische Klippe: Sobald die Öltemperatur 60 °C übersteigt, beschleunigt sich die Alterung der Dichtungen drastisch. Jede zusätzliche Erhöhung um 15 °C ab diesem Punkt verdoppelt sowohl die Öloxidation als auch den Alterungsprozess der Dichtungen – die Lebensdauer der Bauteile halbiert sich somit.
• Proaktive Kühlstrategie: Rüsten Sie das System mit einem Temperatursensor aus, der bei 55 °C einen Warnton auslöst. Häufige Alarme deuten auf die Notwendigkeit hin, den Wärmetauscher zu verbessern oder den Kühler zu reinigen. In Umgebungen mit hoher Produktionsrate ist die Einhaltung des optimalen Temperaturbereichs entscheidend, um kostspielige Dichtungsausfälle und Stillstandzeiten zu vermeiden.
• Die Kaltstart-Regel: Die kritischste Phase für eine Hydraulikpumpe ist der Kaltstart. Bei Umgebungstemperaturen unter 10 °C steigt die Ölviskosität stark an, wodurch es für die Pumpe schwieriger wird, ausreichend Fluid zu fördern. Goldene Regel: Lassen Sie die Pumpe vor Belastung 5–10 Minuten im Leerlauf laufen, um das Öl auf mindestens 20 °C zu erwärmen. Dieses sanfte Aufwärmen verhindert den „Kälteschock“, der zu Dichtungsbrüchen führen kann.

Ventillogik-Diagnose: Wartung von Proportional- und Servoventilen

Proportional- und Servoventile fungieren als Präzisionsregler der Maschine. Wenn der Stößel ruckelt, driftet oder die Synchronisation zwischen Y1 und Y2 verliert, liegt die Ursache zu rund 80 % in verunreinigten Ventilen.

• Diagnoseprotokoll:
  1. Signalprüfung: Vergewissern Sie sich, dass die LED-Anzeigen auf der Verstärkerkarte oder an der Ventilspule bei einem Steuerbefehl aufleuchten.
  2. Präzisionsreinigung: Entnehmen Sie die Kartusche oder den Schieber und reinigen Sie ihn gründlich mit ultra-sauberem Hydrauliköl oder einem zugelassenen Lösungsmittel, um Lackablagerungen und mikroskopisch kleine Partikel zu entfernen.
  3. Sichtprüfung: Kontrollieren Sie die Kanten der Schieberlands auf Abnutzung oder Erosion. Sind Kratzer mit bloßem Auge erkennbar, ist das Ventil nicht mehr einsatzfähig.
• Expertenhinweis: Moderne CNC-Systeme verfügen über integrierte Ventildiagnosen. Nutzen Sie diese, um den Sollstrom (mA) mit der Rückmeldung der Schieberposition zu vergleichen. Ist der Strom hoch, aber keine Bewegung erkennbar, liegt sehr wahrscheinlich ein mechanisches Klemmen vor – meist verursacht durch Ablagerungen oder Schmutzschlamm.

Pumpenzustand überwachen: Das Erkennen des „Todesgeräuschs“

Kavitation ist der schlimmste Feind jeder Hydraulikpumpe. Sie entsteht, wenn der Saugdruck unter den Dampfdruck des Öls fällt und sich Dampfblasen bilden, die auf der Druckseite implodieren. Jede Implosion wirkt wie eine mikroskopische Explosion und verursacht Lochfraß an den Innenflächen der Pumpe.

• Akustische Diagnose:
  • Das Kreischen: Ein hochfrequentes Pfeifgeräusch weist auf beginnende Kavitation oder eine unzureichende Ölansaugung hin – häufig verursacht durch einen teilweise verstopften Saugfilter.
  • Die Murmeln: Ein Geräusch wie rollende Murmeln in einer Dose oder platzendes Popcorn deutet auf schwere Kavitation hin – die Pumpe zerstört sich dabei selbst.
• Sofortmaßnahmen: Überprüfen Sie, ob der Saugfilter verstopft ist, der Ölstand zu niedrig ist (Bildung eines Strudels) oder ob sich Undichtigkeiten in der Saugleitung befinden (sichtbar an schäumendem Öl). Betreiben Sie niemals eine kavitatierende Pumpe – irreparable Schäden können innerhalb weniger Minuten auftreten.

3.2 Elektrische und CNC-Systeme: Pflege für Gehirn und Nerven des Systems

Elektrische Störungen werden häufig mit mechanischen Fehlern verwechselt. Eine „Geisterbewegung“ oder scheinbar zufällige Fehlermeldung hat selten übernatürliche Ursachen – meist sind Wärme, Staub oder elektromagnetische Störungen (EMI) der Auslöser.

Datensicherheit: Das „Zero Loss“-Protokoll für den Batteriewechsel

Der SRAM-Speicher der CNC sichert den Kern der Maschine – Werkzeugbibliotheken, Sicherheitsparameter, Kompensationstabellen für das Umkehrspiel und die SPS-Logik. Dieser flüchtige Speicher ist auf eine kleine Lithiumbatterie (in der Regel 3,6 V) angewiesen, um seine Daten zu bewahren.

• Das Risiko: Sobald die Warnmeldung „Batterie schwach“ erscheint, bleibt nur ein begrenztes Zeitfenster – manchmal einige Wochen, manchmal nur wenige Tage – bevor alle Daten verloren gehen. Fällt die Batterie bei ausgeschalteter Maschine aus, wird der Speicher vollständig gelöscht.
• Das Protokoll (nicht verhandelbar):
  1. Nie ausschalten: Ersetzen Sie die Batterie, während die Maschine eingeschaltet ist und der Not-Aus betätigt wurde. So wird sichergestellt, dass der SRAM während des Batteriewechsels weiterhin über die Hauptstromversorgung gespeist wird.
  2. Ein Backup-Schutznetz anlegen: Führen Sie vor dem Batteriewechsel eine vollständige Datensicherung durch – Parameter, Teileprogramme und Werkzeugdaten – auf einem externen USB-Laufwerk oder einem Netzwerkspeicher.

1. Batteriewechsel durchführen: Öffnen Sie das Batteriefach, setzen Sie die neue Zelle innerhalb von 15 Sekunden ein und schließen Sie es wieder fest. Warten Sie nicht auf eine Warnmeldung – planen Sie diesen Austausch einmal pro Jahr fest ein.

Wartung der Servoantriebe: Der Kampf gegen elektromagnetische Störungen (EMI)

Rückmeldekabel von Servomotoren übertragen extrem nieder­spannige Signale, die sehr empfindlich gegenüber elektromagnetischen Störungen (EMI) durch nahegelegene Geräte sind – etwa Schweißanlagen, Plasmaschneider oder sogar die eigenen Frequenzumrichter (VFD) der Maschine.

• Abschirmung prüfen: Geberkabel sollten aus verdrillten Paaren bestehen und über eine Folien- oder Geflechtsabschirmung verfügen. Wichtig: Die Abschirmung darf nur an einem Ende – in der Regel am Antrieb – geerdet werden. Wird sie an beiden Enden angeschlossen, entsteht eine „Masse­schleife“, die das Kabel wie eine Antenne wirken lässt und Störungen verstärkt.
• Ferritfilter einsetzen: Installieren Sie Ferritkerne (magnetische Ringe) sowohl nahe am Motor als auch am Antrieb entlang der Geberkabel. Diese Passivkomponenten dämpfen hochfrequente elektrische Störungen, die zu Positionierungsfehlern führen können.
• Saubere Kabelführung: Halten Sie innerhalb von Kabelrinnen mindestens 30 cm Abstand zwischen Niedersignal­leitungen und Hochspannungs­stromkabeln.

HMI-Schutz: Die Bedienoberfläche zuverlässig sichern

Der Touchscreen gehört zu den am stärksten beanspruchten Bauteilen des Systems und ist ständig öligen Händen sowie metallischem Staub ausgesetzt.

• Dichtigkeit sicherstellen: Überprüfen Sie, ob das HMI-Gehäuse der Schutzklasse IP65 entspricht. Inspizieren Sie die Gummidichtung zwischen Bildschirm und Konsolengehäuse. Gelangt leitfähiger Staub durch Spalte ins Innere, kann dies zu einem Kurzschluss auf der Hauptplatine führen.
• Reinigungsdisziplin: Verwenden Sie niemals Lösungsmittel wie Aceton oder Alkohol bei resistiven Touchscreens – sie zerstören die Schutzbeschichtung. Nutzen Sie stattdessen geeigneten Bildschirmreiniger und ein Mikrofasertuch.

3.3 Mechanische Struktur und Werkzeugsystem: Das Maschinenfundament stärken

Mechanische Präzision ist die Grundlage für die Genauigkeit einer CNC-Maschine. Beste Beispiele wie die WADG Serie Elektrische Abkantpresse zeigen, dass elektrische Systeme eine neue Ära der Wartungsfreundlichkeit und Energieeffizienz einleiten.

Einstellung der Führungsleisten: Den „Spielraum“ beseitigen

Die Führungsleisten (Gibs) oder Führungsbahnen gewährleisten, dass sich der Stößel exakt in vertikaler Richtung bewegt. Durch Verschleiß kann im Laufe der Zeit ein unerwünschter Abstand entstehen, der es dem Stößel erlaubt, sich unter Last zu neigen oder zu verdrehen.

• Symptom: Der Stößel wandert seitlich oder erzeugt unterschiedliche Biegewinkel über die gesamte Maschinenbreite.
• Einstellung: Schalten Sie die Maschine aus und führen Sie einen Drück–Zieh-Test an beiden Enden des Stößels durch. Jede Bewegung über 0,1 mm ist inakzeptabel. Justieren Sie die Führungsleisten oder Keile gemäß der vom Hersteller vorgegebenen Reihenfolge.
• Die „Goldlöckchen“-Zone: Sind die Führungen zu locker, leidet die Präzision; sind sie zu straff, entstehen Reibung, Hitze und ruckartige Bewegungen. Der Stößel sollte sich leichtgängig und ohne Verklemmen bewegen – und dabei keinerlei seitliches Spiel aufweisen.

Wiederherstellung der Anschlagpräzision: Riemenspannung und Umkehrspiel

Der Hinteranschlag bestimmt unmittelbar die Genauigkeit der Flanschlänge.

• Riemenspannung: Bei riemengetriebenen Anschlägen kontrollieren Sie die Spannung über Frequenz- oder Durchbiegungsmessung. Ein zu lockerer Riemen verursacht eine Verzögerung bei der Positionierung – mit Über- oder Unterschwingung als Folge.
• Korrektur des Umkehrspiels:
  • Mechanische Einstellung: Ziehen Sie die Vorspannmutter der Kugelgewindespindel nach, um Spiel mechanisch zu eliminieren.
  • Softwareseitige Kompensation: CNC-Steuerungen bieten häufig einen Parameter „Umkehrspielkompensation“ (beispielsweise Hinzufügen von 0,05 mm zu Bewegungsbefehlen). Hinweis: Alleinige Softwarekorrektur ist nur eine kurzfristige Maßnahme. Überschreitet das physische Spiel 0,1 mm, sollte die Kugelgewindespindel oder Mutter ersetzt werden.

Werkzeug-Lebenszyklusmanagement

Werkzeuge sind als langfristige Investition und nicht als Wegwerfartikel zu betrachten. Ergänzend zur mechanischen Pflege kann der Einsatz einer präzisen Schneidmaschine wie der ULF Serie Einzeltisch-Faserlaser-Schneidmaschine eine gleichbleibend hohe Qualität der Biegeteile sicherstellen.

• Tonnage-Grenzen: Jeder Stempel und jede Matrize besitzt eine angegebene Belastungsgrenze (z. B. 100 Tonnen pro Meter). Wird diese überschritten, entsteht ein erhebliches Sicherheitsrisiko und das Werkzeug kann dauerhaft verformt werden. Kennzeichnen Sie diese Grenzen klar am Werkzeug oder im Lagerregal.
• Lagerdisziplin: Lagern Sie Werkzeuge stets vertikal in dafür vorgesehenen Gestellen. Längere Sektionen flach abzulegen oder anzulehnen führt mit der Zeit zu Verbiegen und beeinträchtigt Geradheit und Präzision.
• Verschleißradius: Messen Sie regelmäßig den Radius der Stempelspitze und der Matrizenshoulder. Mit zunehmendem Verschleiß verändert sich die effektive „V“-Öffnung, was die Biegekalkulation und Winkel beeinflusst. Bei einer Abweichung von mehr als 0,02 mm sollte nachgeschliffen oder ersetzt werden.

IV. Fehlersuche – Ein symptomorientiertes Diagnosemodell

Effektive Fehlersuche basiert auf systematischem Denken, nicht auf Zufallstreffern. Der Unterschied zwischen einem Techniker, der eine Maschine in einer halben Stunde wieder in Gang setzt, und einem, der tagelang Teile tauscht, liegt in seiner Vorgehensweise. Dieser Abschnitt ersetzt Versuch und Irrtum durch eine disziplinierte, evidenzbasierte Diagnosemethodik.

4.1 Diagnosemethodik: Das S.O.S.-Modell

Dieses strukturierte Drei-Ebenen-Modell basiert auf der Logik industrieller Steuerungen und verwandelt verstreute Symptome in einen klaren, nachvollziehbaren Reparaturablauf.

S (Symptom): Präzise forensische Beschreibung

Eine ungenaue Meldung wie „Die Maschine läuft irgendwie komisch“ hat keinen diagnostischen Nutzen. Für eine effektive Fehleranalyse müssen Sie den unverwechselbaren „Fingerabdruck“ des Defekts dokumentieren.

• Fehlercode: Notieren Sie den exakten alphanumerischen Fehlercode (z. B. „E32: Y1 Positionsfehler“). Verlassen Sie sich niemals auf Ihr Gedächtnis – viele Codes besitzen Unterkategorien, die entscheidend sein können.
• Bewegungszustand: Ermitteln Sie, wann der Fehler auftritt – beim Schnellvorschub, beim Übergang zum Muting-Point, beim Pressen oder beim Entlasten. Ein Stößel, der beim schnellen Abwärtshub stockt, hat eine andere Ursache als einer, der am unteren Totpunkt den Druck verliert.
• Akustische Signatur: Hören Sie aufmerksam hin. Ein hochfrequentes Pfeifen kann auf Kavitation hindeuten, rhythmisches Klopfen auf einen beschädigten Pumpenkolben, und Mahlgeräusche auf mechanischen Verschleiß.
• Quantitative Daten: Vermeiden Sie subjektive Aussagen wie „der Winkel sieht nicht richtig aus“. Geben Sie stattdessen messbare Abweichungen an – „der Winkel verändert sich um +0,5° bei jedem dritten Biegevorgang“ –, was auf einen Zählfehler oder mechanischen Schlupf hinweisen kann.

Experten-Tipp: Nutzen Sie Ihr Smartphone, um sowohl die CNC-Anzeige als auch die Bewegung des Stößels während des Fehlers aufzuzeichnen. Echtzeit-Aufnahmen – etwa flackernde I/O-Indikatoren oder schwankende Druckmesser – liefern wertvolle Daten und können die OEM-Fehleranalyse von Stunden auf Minuten verkürzen.

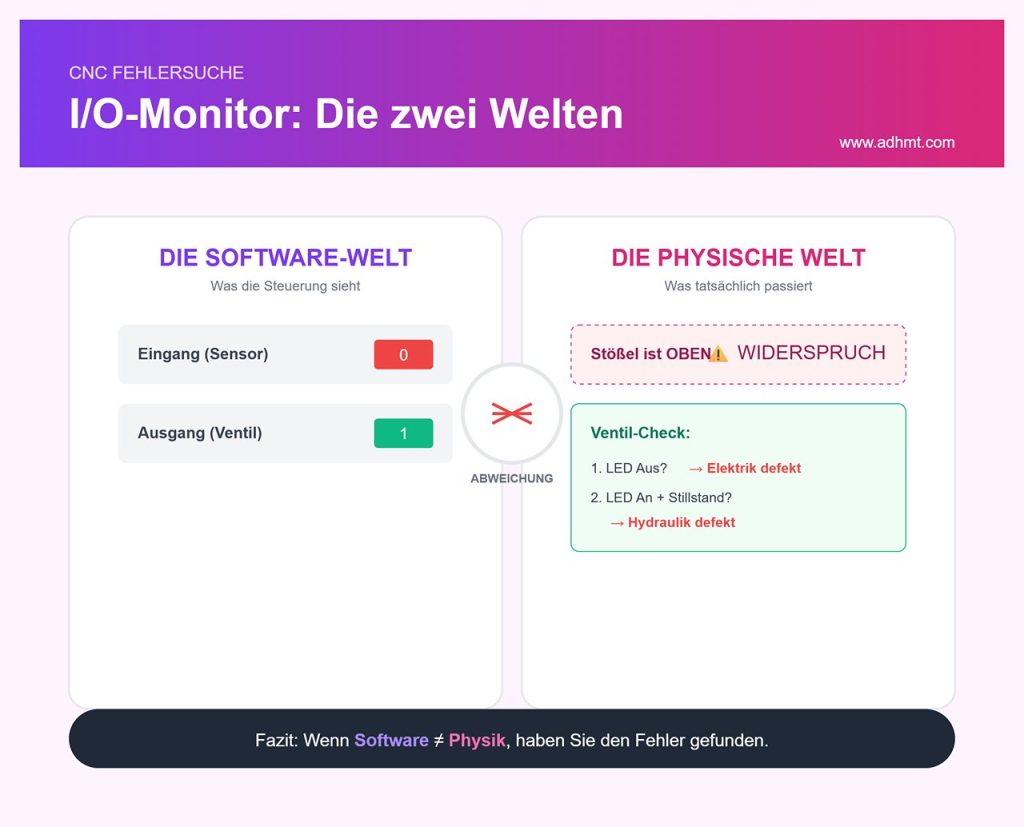

O (Observation): Das I/O-Monitor-„Röntgenbild“

Moderne CNC-Systeme verfügen über eine leistungsfähige, oft unterschätzte Diagnosefunktion: den I/O-Monitor. Dieses Interface zeigt den aktuellen Status aller Sensoren, Schalter und Ventilspulen und ermöglicht Ihnen, das System aus Sicht der Steuerung zu betrachten.

• Eingangsprüfung: Vergleichen Sie den tatsächlichen Sensorzustand mit seiner digitalen Anzeige. Befindet sich der Stößel physisch im oberen Totpunkt (TDC), aber der Eingang „Oberer Endlagenschalter“ zeigt „0“ (AUS), haben Sie sofort einen defekten Sensor oder Kabelbruch lokalisiert.
• Ausgangslogik: Zeigt der PLC-Ausgang für „Schnellabwärts-Ventil“ „1“ (EIN), aber die LED am Ventil bleibt aus, liegt ein Relais- oder Sicherungsdefekt vor. Leuchtet die LED hingegen, ohne dass sich der Stößel bewegt, handelt es sich um ein hydraulisches Problem – vermutlich ein festsitzender Ventilschieber – und nicht um einen elektrischen Fehler.
• Goldene Regel der Beobachtung: Die „Softwarewelt“ (I/O-Anzeige) muss die „physische Welt“ exakt widerspiegeln. Jede Abweichung zwischen beiden ist Ihr eindeutiger Hinweis auf die Fehlerquelle.

S (Lösung): Der „Soft-to-Hard“-Weg zur Fehlerbehebung

Beginnen Sie stets mit den einfachsten und am wenigsten invasiven Maßnahmen. Vermeiden Sie es, direkt mechanische Demontagen vorzunehmen – insbesondere bei Hydraulikkomponenten – bevor sämtliche Software- und Elektronikursachen ausgeschlossen sind.

1. Stufe 1: Software (Parameter): Prüfen Sie auf fehlerhafte oder beschädigte Parameter, falsche Verstärkungseinstellungen oder Bedienfehler. Ein vermeintliches „Driften“ kann schlicht auf einen falsch gesetzten Mute-Punkt zurückzuführen sein.
2. Stufe 2: Elektrik (Signale): Kontrollieren Sie Spannungspegel, überprüfen Sie Sicherungen und inspizieren Sie die Kabel auf Beschädigungen. Eine lose 24V-DC-Leitung ist für den Großteil sporadischer elektrischer Probleme verantwortlich.
3. Stufe 3: Hydraulik (Durchfluss/Druck): Reinigen Sie die Ventile, prüfen Sie den Systemdruck und inspizieren oder ersetzen Sie gegebenenfalls die Filter.
4. Stufe 4: Mechanik (Metallbau): Erst wenn alle vorherigen Stufen ausgeschlossen sind, sollte mit der Demontage von Zylindern, dem Austausch von Pumpen oder dem Nacharbeiten von Führungen begonnen werden. Diese Phase ist die kosten- und zeitintensivste.

4.2 Häufige Probleme und Referenzlösungen

Diese vier Diagnosekategorien decken über 70 % aller Servicefälle an Abkantpressen ab. Wer sie beherrscht, verfügt im Grunde über ein persönliches „Reparatur-Schwarzes Buch“.

Kolbenabdriften: Das „Schwerkraftfallen“-Phänomen

Symptom: Der Stößel senkt sich langsam ab, wenn die Maschine im Leerlauf ist, oder hält seine Position am oberen Totpunkt (TDC) nicht. Ursachenanalyse:

• Leckage am Schnellfüllventil: Dieses Ventil ermöglicht schnellen Ölfluss beim Schnellabfahren. Wenn es in der Haltephase nicht vollständig schließt, fließt Öl zurück in den Tank.
• Fehler am Gegengewichts-/Stützventil: Diese Ventile speichern Öl, um der Schwerkraft entgegenzuwirken. Verunreinigungen können wie ein Keil wirken und ein vollständiges Schließen verhindern.
• Interner Zylinderbypass: Eine beschädigte Kolbendichtung im Zylinder kann Öl von der Hochdruck- auf die Niederdruckseite passieren lassen.

Isolationsprüfung („Rod-End“-Methode): So finden Sie heraus, ob der Fehler in einem Ventil oder an der Kolbendichtung im Zylinder liegt:

1. Fahren Sie den Stößel bis in die obere Endposition.
2. Schließen Sie das manuelle Absperrventil in der Hydraulikleitung der Kolbenstangenseite (Hubseite).
3. Beobachtung: Stoppt das Abdriften, liegt die Leckage außerhalb (im Ventilsystem). Setzt es sich fort, ist die Ursache intern (defekte Kolbendichtung).
4. Maßnahme: Beginnen Sie mit der Reinigung des Schnellfüllventils – das ist in der Regel der unkompliziertere Schritt. Ergibt der Isolationstest, dass der Zylinder die Ursache ist, planen Sie den Einsatz eines Dichtungssatzes ein.

Winkelfehler: Der „Kanu“-Effekt

Symptom: Lange Werkstücke (über 1 Meter) weisen ungleichmäßige Biegewinkel auf – präzise an den Enden, jedoch in der Mitte geöffnet oder untergebogen, sodass das Teil eine kanoeartige Form annimmt. Ursachenanalyse:

• Fehler in der Durchbiegungskompensation (Crowning): Unter hoher Tonnage biegt sich die Abkantpresse durch, doch das Crowning-System kompensiert dies nicht ausreichend, um den Arbeitstisch vollkommen eben zu halten.
• Werkzeugverschleiß: Der zentrale Bereich der Abkantpresse übernimmt etwa 80 % der Arbeitslast. Dadurch nutzen sich Stempel und Matrizen dort schneller ab, wodurch sich die effektive V-Öffnung verändert und Winkelabweichungen entstehen.

Korrekturverfahren:

1. Messung: Führen Sie einen Probeknick aus und messen Sie den Winkel an drei Punkten – links, mittig und rechts. Notieren Sie jede Abweichung (z. B. L: 90°, M: 92°, R: 90°).
2. Parameteranpassung: Öffnen Sie in der CNC-Steuerung den Parameter „Crowning“ oder „Deflection“. Ist der mittlere Winkel größer als 90°, erhöhen Sie den Crowning-Wert. Dadurch wird das hydraulische oder mechanische Keilsystem angewiesen, die Mitte des Arbeitstischs anzuheben, um die Durchbiegung auszugleichen.
3. Feinjustierung: Nehmen Sie schrittweise Anpassungen von 0,05–0,10 mm vor. Biegen und messen Sie erneut, bis die Abweichung innerhalb der zulässigen Toleranz (±0,5°) liegt.

Hinweis: Falls sich das Problem durch Parametereinstellungen nicht beheben lässt, überprüfen Sie mit einem Laser-Ausrichtwerkzeug, ob der Arbeitstisch dauerhaft verformt ist – oft ein Hinweis auf langanhaltende Überlastung.

Positionierungsfehler: Der „schleichende“ Hinteranschlag

Symptom: Die Länge der Biegekante variiert. Jedes folgende Teil wird geringfügig länger (z. B. um 0,1 mm), oder der Hinteranschlag schwankt („jagt“) vor dem Stabilisieren. Ursachenanalyse:

• Abweichende Servoverstärkung: Ist der proportionale Verstärkungswert (Kp) zu niedrig, reagiert der Motor träge und verzögert. Ist er zu hoch, überschwingt das System und beginnt zu vibrieren.
• Mechanisches Spiel: Verschleiß in der Kugelgewindemutter oder ein lockerer Zahnriemen erzeugt ein Spiel, das der Encoder nicht erfassen kann.
• Lose Antriebsverbindung: Eine gelockerte Madenschraube an der Riemenscheibe oder Kupplung zwischen Motor und Spindel kann ähnliche Instabilitäten verursachen.

Vorgehensweise zur Behebung:

1. Zuerst mechanische Komponenten prüfen: Bei ausgeschalteter Maschine den Hinteranschlag-Finger von Hand leicht bewegen. Jedes spürbare „Klack“ oder Spiel weist auf mechanisches Spiel hin. Passen Sie Riemenspannung gemäß den Herstellervorgaben an (typischerweise 150–200 N).
2. Software-Kompensation anwenden: Ist das mechanische Spiel gering (weniger als 0,1 mm), geben Sie im CNC-Parameter-Menü einen entsprechenden Wert für die „Backlash-Kompensation“ ein.
3. Servo-Feinabstimmung: Falls der Anschlag im Stillstand vibriert oder brummt, reduzieren Sie den Servo-Gain-Parameter schrittweise in 10-%-Intervallen, bis ein stabiler Betrieb erreicht ist.

Druckschwankungen: Der schwache Impuls

Symptom: Die Abkantpresse erreicht nicht die volle Presskraft (beispielsweise bleibt sie bei 80 Tonnen statt der vorgesehenen 100 stehen) oder zeigt unregelmäßige Druckschwankungen während des Biegevorgangs. Ursachenanalyse:

• Einstellung des Überdruckventils: Das Haupt-Überdruckventil (Sicherheitsdruckbegrenzung) kann sich durch Vibration gelockert haben, oder die Feder hat im Laufe der Zeit an Spannung verloren.
• Kalibrierdrift des Proportionalventils: Die Verstärkerkarte, die das Druckventil steuert, kann sich verstellt haben, sodass ein voller „10V“-Befehl nur einem Drucksignal von „8V“ entspricht.
• Kavitation oder Verschleiß der Pumpe: Die inneren Flächen der Pumpe sind abgenutzt, wodurch Hydrauliköl an den Lamellen oder Kolben vorbeiströmt und die Gesamteffizienz sinkt.

Diagnoseschritte:

1. Deadhead-Test: Schließen Sie ein Manometer an und fahren Sie die Presse mit vollem Druck gegen die Matrize (Bottoming). Bleibt der Druck stabil, aber unter dem Sollwert, justieren Sie das Haupt-Überdruckventil nach.
2. „Touch“-Test: Berühren Sie vorsichtig die Spulen der Magnetventile. Fühlt sich eine Spule deutlich wärmer an als die anderen, könnte ein interner Kurzschluss vorliegen, der die Magnetkraft verringert.
3. Verstärker-Kalibrierung: Öffnen Sie im CNC die Ventildiagnose und führen Sie eine „Maximalstrom“-Kalibrierung durch, um sicherzustellen, dass das Proportionalventil den vollen Signalbereich erhält (typisch 0–1000 mA).
4. Pumpenzustand: Wenn die Pumpe Geräusche wie „Kugeln, die in einer Dose klappern“ erzeugt und das Pumpengehäuse über 60°C heiß wird, liegt Kavitation oder ein interner Defekt vor. Einstellarbeiten beseitigen dies nicht – ein Austausch ist zwingend erforderlich.

V. Fortschritt und Zukunft – Übergang zur Smart Maintenance im Sinne von Industrie 4.0

Die Zeiten, in denen eine Abkantpresse allein durch die Intuition eines erfahrenen Technikers diagnostiziert wurde, neigen sich dem Ende zu. Fachwissen bleibt zwar unverzichtbar, lässt sich jedoch nur schwer skalieren, messen oder weitergeben. Mit Industrie 4.0 beginnt eine neue Ära, in der Wartung sich von einem reaktiven Handwerk zu einer proaktiven Disziplin entwickelt. Durch die Einbindung von Sensoren, Analytik und digitalen Verwaltungsplattformen können Hersteller Bauchentscheidungen in messbare Daten umwandeln – und so Wartung von einem reinen Kostenfaktor zu einem strategischen Vorteil auf Basis von Zuverlässigkeit transformieren.

5.1 Vom „Erfahrungsbasierten“ zum „Datenbasierten“ Ansatz

Die herkömmliche Wartung stützt sich auf planmäßige Inspektionen oder auf sichtbare Anzeichen eines Defekts. Im Gegensatz dazu erfasst die datenbasierte Wartung die wesentlichen Betriebsparameter einer Maschine digital, wodurch sich Abweichungen – also Abnutzungs- oder Fehlermuster – frühzeitig erkennen lassen, lange bevor ein tatsächlicher Ausfall eintritt. Moderne Produktionssysteme, etwa die ULE Serie Doppeltisch-Faserlaserschneidmaschine, verdeutlichen, wie Datenintegration in Echtzeit zu prädiktiver Wartung und Zuverlässigkeit beiträgt.

Einsatz von IoT-Sensoren: Festlegung des „Gesundheits-Fingerabdrucks“

Ähnlich wie ein Arzt die Vitalwerte eines Patienten überwacht, erzeugen drahtlose IIoT‑Sensoren (Industrial Internet of Things) ein kontinuierliches Gesundheitsprofil Ihrer Abkantpresse. Ziel ist es, eine Baseline-Signatur festzulegen, bei deren statistischer Abweichung automatisch eine Warnmeldung ausgelöst wird.

• Hydraulische Pumpstation: Installieren Sie drei­achsige Schwingungssensoren (Beschleunigungssensoren) am Pumpengehäuse.
  • Messgröße: Überwachen Sie die RMS-Geschwindigkeit (mm/s). Ein Anstieg von einem Basiswert von 2,0 mm/s auf 5,0 mm/s weist auf beginnenden Lagerschaden oder Kavitation hin – oft Tage bevor die Pumpe vollständig ausfällt.
  • Temperatur: Überprüfen Sie gleichzeitig die Temperatur des Reservoirs und des Pumpengehäuses. Werte, die dauerhaft über 65 °C liegen, deuten auf internes Bypassing (Verlust der volumetrischen Effizienz) oder einen Defekt im Kühlsystem hin.
• Servomotoren & Kugelgewindetriebe: Bei elektrischen Abkantpressen sollten die Hinteranschlagmotoren und die Lager der Kugelgewindetriebe mit Schwingungs- und Temperatursensoren ausgestattet werden.
  • Wichtiger Hinweis: Hochfrequente Vibrationen sind meist ein Anzeichen für unzureichende Schmierung oder Fremdpartikel im Kugelgewindetrieb, während ein Temperaturanstieg am Motorengehäuse auf erhöhtes Drehmoment durch mechanische Blockaden hinweist.
• Edge Computing vs. Cloud: Moderne Sensoren verfügen heute über integrierte „Edge AI“. Anstatt große Mengen an Rohdaten in Form von Wellensignalen in die Cloud zu übertragen – ein langsamer und teurer Prozess – führt der Sensor die Analyse mittels Fast‑Fourier‑Transformation (FFT) direkt lokal aus. Es werden lediglich die verarbeiteten Ergebnisse oder Alarmmeldungen gesendet, was den Bandbreitenverbrauch und die Latenz deutlich reduziert.

Online-Ölüberwachung: Von der Laborprobe zur Echtzeit-„Dialyse“

Die herkömmliche, laborbasierte Ölanalyse hat zwar weiterhin ihren Platz, ist jedoch oft viel zu langsam: Bis die Ergebnisse vorliegen – häufig erst nach zwei Wochen – kann bereits ein Schaden eingetreten sein. Der moderne Best-Practice-Ansatz ist Online-Partikelzählung.

• Das Setup: Installieren Sie einen fest verbauten optischen Partikelzähler im Nebenstrom („Kidney Loop“) oder in der Rücklaufleitung. Mithilfe von Lichtblockierungstechnologie messen diese Sensoren rund um die Uhr kontinuierlich die Sauberkeitsstufen gemäß ISO 4406.
• Der Nutzen: Wenn sich die Sauberkeitswerte innerhalb einer Schicht von ISO 18/16/13 auf 20/18/15 verschieben, gibt das System sofort den Hinweis auf einen beeinträchtigten Filter oder auf Verschleiß interner Bauteile.
• Wassererkennung: Integrierte Sensoren für relative Luftfeuchtigkeit (%RH) registrieren das Eindringen von Feuchtigkeit, noch bevor diese sich mit dem Öl vermischt. Eine Wassergehalt von unter 0,05 % ist entscheidend, um Säurebildung und damit Korrosion an Servoventilen zu vermeiden.

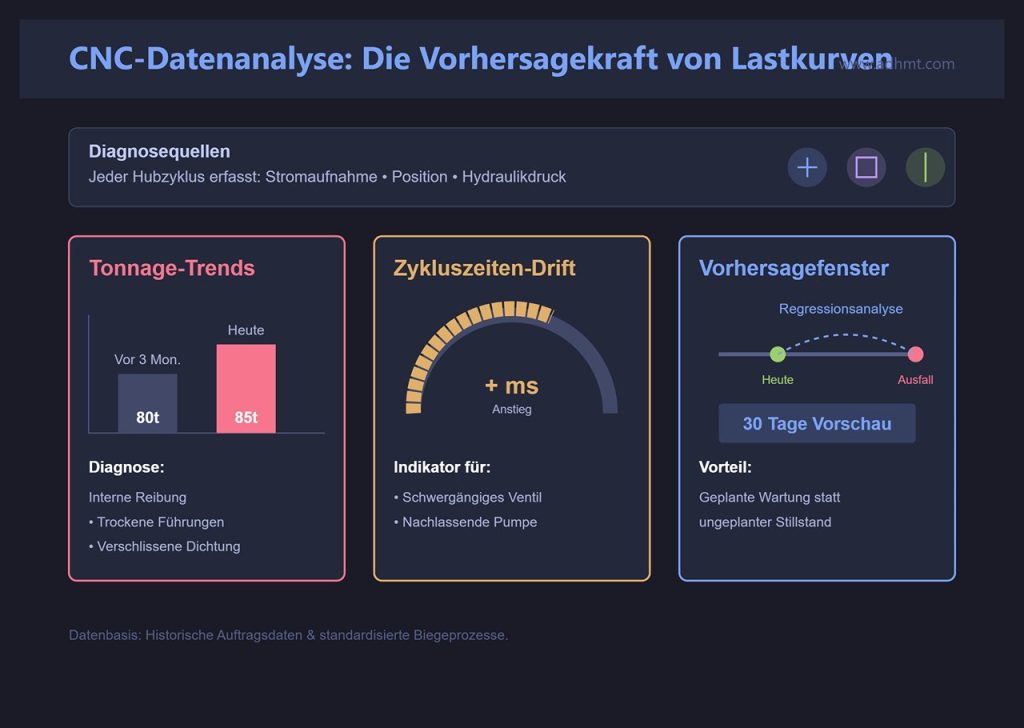

CNC-Datenanalyse: Die Vorhersagekraft von Lastkurven

Die CNC-Steuerung enthält eine Fülle ungenutzter Diagnoseinformationen. Jeder Hubzyklus erfasst Parameter wie Stromaufnahme, Position und Hydraulikdruck.

• Analyse von Tonnage-Trends: Rufen Sie historische Daten für einen wiederkehrenden Auftrag ab. Wenn ein Werkstück, das vor drei Monaten 80 Tonnen Kraft benötigte, nun 85 Tonnen braucht, um den gleichen Biegewinkel zu erreichen, weist dies auf interne Reibung hin – vermutlich verursacht durch trockene Führungen oder eine verschlissene Zylinderdichtung.
• Drift der Zykluszeiten: Verfolgen Sie die Gesamtdauer standardisierter Biegeprozesse. Eine allmähliche, selbst millisekundenweise Zunahme deutet oft auf ein schwergängiges Proportionalventil oder eine Pumpe mit nachlassender Förderleistung hin.
• Vorhersagefenster: Mithilfe einfacher Regressionsanalysen lassen sich diese Kennwerte so auswerten, dass Wartungsteams einen möglichen „Funktionsausfallpunkt“ bis zu 30 Tage im Voraus prognostizieren können. Diese Voraussicht ermöglicht es, Reparaturen in geplanten Stillstandsphasen durchzuführen – statt den Betrieb mitten in einem kritischen Auftrag unterbrechen zu müssen.

5.2 Digitale Wartungsmanagement-Tools (CMMS)

Die Zeit ölverschmierter Klemmbretter und verstreuter Excel-Dateien neigt sich dem Ende zu. Ein Computerized Maintenance Management System (CMMS) ist für die Instandhaltung, was ein ERP-System für die Unternehmenssteuerung ist – es digitalisiert sämtliche Abläufe der Reparatur- und Wartungsarbeit: Personal, Maschinen, Verfahren und Materialien.

Digitalisierung von Wartungsdokumentationen: Der Weg zu einem „Zero-Latency“-Workflow

• QR-Code-Asset-Tagging: Jede Abkantpresse, Pumpstation und Hinteranschlagsbaugruppe sollte mit einem individuellen QR-Code versehen sein, um eine schnelle und präzise digitale Identifizierung zu ermöglichen.
• Scan-to-Interact: Scannt ein Techniker den QR-Code mit einem mobilen Gerät, erhält er sofort Zugriff auf das vollständige digitale Maschinenprofil – inklusive Originalhandbüchern, Schaltplänen, Wartungshistorie und Ersatzteilbeständen.
• Echtzeit-Berichterstattung: Statt am Ende der Schicht Formulare auszufüllen, werden Prüfungen direkt erfasst. Entdeckt ein Techniker beispielsweise einen undichten Schlauch, kann er ein Foto aufnehmen, eine kurze Anmerkung hinzufügen und den Arbeitsauftrag unmittelbar in der App erstellen. Das System informiert anschließend den Ersatzteilmanager, damit genau das passende Teil beschafft wird – administrative Verzögerungen werden nahezu eliminiert.

Wissensbasis-Sedimentation: „Stammeswissen“ in Unternehmenswert umwandeln

Eine der größten Risiken in der Fertigung ist das „Problem des ausscheidenden Experten“ – wenn ein erfahrener Mechaniker in den Ruhestand geht, verschwinden Jahrzehnte an Diagnoseerfahrung und praxisnaher Expertise mit ihm.

• Standardisierte Fehlercodes: Ein CMMS vereinheitlicht die Art und Weise, wie Techniker Probleme dokumentieren. Anstatt unpräziser Notizen wie „Wackeln behoben“ müssen sie die Störung exakt einordnen (z. B. „Hydraulik → Proportionalventil → Hysterese“), was die Nachverfolgbarkeit und Verständlichkeit erhöht.
• Die Lösungsbibliothek: Wird ein komplexes Problem gelöst, werden Ursache und Korrekturmaßnahme im System dokumentiert und verschlagwortet. Wenn ein Techniker später erneut auf „Fehler E24“ stößt, schlägt das System automatisch die zuvor geprüfte Lösung vor. So wird persönliches Fachwissen in geteiltes Unternehmenswissen transformiert, wodurch Fehlersuche und Schulung erheblich beschleunigt werden.

AR-Fernzusammenarbeit: Der Experte, der nie das Büro verlässt

Komplexe CNC- oder Hydraulikstörungen erfordern oft OEM-spezifisches Fachwissen. Auf die Anreise eines Außendienstingenieurs zu warten, kann jedoch mehrere Tage Produktionsausfall bedeuten.

• Die Technologie: Über Augmented-Reality-(AR)-Brillen wie HoloLens oder AR-fähige mobile Anwendungen können Techniker vor Ort ihre Sicht im ersten Personenkamerawinkel direkt an einen entfernten OEM-Spezialisten streamen – für präzise, praxisnahe Unterstützung in Echtzeit, ganz ohne Reiseverzögerungen.
• Anmerkung: Der entfernte Experte kann digitale Markierungen wie Kreise, Pfeile und Diagramme direkt auf die realen Maschinenteile im Sichtfeld des Technikers projizieren. So lässt sich beispielsweise präzise angeben: „Drehen Sie genau dieses Ventil“, das in der 3D-Ansicht hervorgehoben wird. Diese gezielte visuelle Anleitung beseitigt die Unsicherheit herkömmlicher telefonbasierter Unterstützung und verkürzt die Fehlersuche von mehreren Tagen auf nur wenige Stunden.

5.3 Umweltgerechte Instandhaltung und Nachhaltigkeit

Nachhaltigkeit hat sich von einer reinen Compliance-Aufgabe zu einem wesentlichen Treiber betrieblicher Effizienz entwickelt. Umweltgerechte Instandhaltung zielt darauf ab, den Energieverbrauch zu minimieren und gefährliche Abfälle zu vermeiden – und verbindet somit Kosteneinsparungen mit den Zielen in den Bereichen Umwelt, Soziales und Unternehmensführung (ESG).

Energieeffizienz: Kapitalrendite durch VFD-Nachrüstung

Konventionelle hydraulische Abkantpressen betreiben ihre Haupt-AC-Motoren den ganzen Tag über mit einer konstanten Drehzahl (ca. 1800 U/min), selbst im Leerlauf. Dieses Dauerlaufen verschwendet erhebliche Mengen Energie und erzeugt überschüssige Wärme, die mit Kühlaggregaten abgeführt werden muss.

• Die Aufrüstung: Nachrüstung der Hauptpumpe mit einem Frequenzumrichter (VFD) oder einem Servoantriebssystem. Diese Technologie passt die Motordrehzahl automatisch an die aktuelle Last an – sie reduziert die Geschwindigkeit auf nahezu Leerlauf im Anfahr- oder Bereitschaftsmodus und fährt erst während des Pressvorgangs hoch.
• Die Zahlen:
  • Energieeinsparung: Reduziert den Stromverbrauch um 50 % bis 80 %.
  • Wärmereduktion: Senkt die Öltemperatur um 10–15 °C, was häufig den Einsatz externer Kühlaggregate überflüssig macht.
  • Lärmminderung: Reduziert Geräusche im Leerlauf von 75 dB bis nahezu Geräuschlosigkeit, was die Arbeitssicherheit und den Komfort deutlich verbessert.
• ROI: Zwar kostet ein Nachrüstsatz zwischen 15.000 und 25.000 US-Dollar, doch die Einsparungen bei Strom, Kühlung und erhöhter Lebensdauer der Komponenten führen in der Regel zu einer Amortisation innerhalb von weniger als zwei Jahren.

Umweltfreundliche Hydraulikflüssigkeiten: Der Schritt zur biologischen Abbaubarkeit

Die Norm ISO 15380 legt Standards für umweltverträgliche Hydraulikflüssigkeiten (wie HEES und HEPG) fest. Angesichts verschärfter Umweltauflagen verringert der Einsatz biobasierter Öle das Risiko und die Haftung im Zusammenhang mit Bodenverunreinigungen.

• Leistungsbewertung: Moderne synthetische Ester-Bioöle (HEES) stehen Mineralölen mittlerweile gleich oder übertreffen diese sogar. Dank eines natürlich hohen Viskositätsindex (VI > 150) bieten sie überlegene Schmierleistung bei hohen Temperaturen und bleiben auch bei Kälte hochflüssig.
• Wartungsaspekte: Bioöle sind anfälliger für Wasseraufnahme und Hydrolyse. Eine Umstellung des Systems erfordert daher eine vollständige Spülung (mit einem Restanteil von weniger als 2 % Mineralöl) sowie die Überprüfung der Dichtungsverträglichkeit – Viton/FKM-Dichtungen werden in der Regel empfohlen.
• Der „Versicherungsfaktor“: Obwohl Bioöle pro Liter teurer sind, kann ein Austritt von 50 Gallonen Mineralöl Bußgelder und Reinigungsarbeiten von über 50 000 US‑Dollar verursachen. Da Bioöle leicht biologisch abbaubar sind, verringern sie das Risiko derart kostspieliger Umweltschäden erheblich.

VI. Entscheidungsfindung und Management – Ein sorgenfreies Produktionsumfeld schaffen

Wartung ist weit mehr als eine technische Aufgabe – sie ist eine strategische und finanzielle Disziplin. Über Schraubenschlüssel und Multimeter hinaus geht es in diesem Abschnitt um Entscheidungen auf Führungsebene, die die Effizienz des gesamten Fertigungsbetriebs prägen. Von der Investitionsplanung bis hin zur Personalstruktur verwandeln diese Strategien die Instandhaltung von einem Kostenfaktor in einen zentralen Pfeiler betrieblicher Widerstandsfähigkeit.

6.1 Reparieren oder Ersetzen (Der Entscheidungsrahmen)

Nur wenige Entscheidungen im Fertigungsmanagement sind so anspruchsvoll wie die Beurteilung, wann eine Abkantpresse das Ende ihrer wirtschaftlichen Lebensdauer erreicht hat. Sich allein auf Intuition oder starre Regeln (z. B. „nach drei Ausfällen ersetzen“) zu verlassen, führt häufig zu ungünstigen finanziellen Ergebnissen. Eine datenbasierte Entscheidungsmatrix ermöglicht es, dieses komplexe Thema messbar zu machen und fundierte Entscheidungen zu treffen.

Das gewichtete Bewertungsmodell

Um emotionale Verzerrungen zu vermeiden, sollte ein standardisiertes Bewertungssystem auf einer Skala von 1 bis 5 eingeführt werden, wobei 5 für eine optimale Leistung steht. Sinkt die gewichtete Gesamtpunktzahl unter einen definierten Schwellenwert (beispielsweise 60 Punkte), ist der Austausch der Maschine die logisch konsequente Entscheidung.

Bewertungsdimension	Gewichtung	Bewertungskriterien (1–5)	Pressen–spezifische Überlegungen
Restwert & Alter	25 %	5: Alter < 5 Jahre, Wert > 50 % 1: Alter > 20 Jahre, Wert < 10 %	Hydraulische Rahmen halten bis zu 30 Jahre, doch CNC-Systeme werden nach etwa 15 Jahren technisch überholt und zu Kostenfaktoren.
Reparatur- vs. Ersatzkosten	30 %	5: Reparatur < 20 % einer Neumaschine 1: Reparatur > 60 % einer Neumaschine	Müssen Hauptzylinder, Pumpeneinheit und CNC ersetzt werden, übersteigen die Gesamtkosten meist 60 % des Neupreises.
Technologischer Abstand	20 %	5: Aktuelle Technologie 1: Veraltet / Wettbewerbsunfähig	Torsionswellenmodelle erfüllen selbst bei gutem mechanischem Zustand die Anforderungen an Hochpräzision nicht mehr.
Teileverfügbarkeit	15 %	5: Aktive OEM-Unterstützung 1: Eingestellt / Nur Sonderanfertigung	Ältere Steuerungen (z. B. Cybelec DNC 60, Delem DA52) werden nicht mehr produziert, was Ersatzteile teuer und mit langen Lieferzeiten verbunden macht.
Ausfalltrend (MTBF)	10 %	5: Selten / Stabil 1: Zunehmende Häufigkeit	Sinkt die mittlere Betriebszeit zwischen Ausfällen von 1000 auf 200 Stunden, nähert sich die Maschine dem Ende ihrer wirtschaftlichen Lebensdauer.

Die „Retrofit“-Option: Der smarte Mittelweg Zwischen Reparatur und Neukauf steht das Retrofit – ein praxisorientierter dritter Weg. Während das solide Maschinenfundament (das „Eisen“) nahezu unverwüstlich ist, altern insbesondere das „Gehirn“ (CNC) und das „Nervensystem“ (Elektronik) unweigerlich und verlieren an Leistungsfähigkeit.

• Die Wirtschaftlichkeit: Ein vollständiges Retrofit – also der Einbau einer neuen CNC-Steuerung, Servoantriebe, Hinteranschlag und Sicherheitslichtvorhänge – kostet typischerweise zwischen 20.000 und 30.000 US‑Dollar. Eine neue Maschine der mittleren Leistungsklasse liegt dagegen bei rund 150.000 US‑Dollar. Damit erzielt man etwa 90 % der Leistung zu nur 15–20 % der Kosten.
• Das Insider‑Upgrade: Erweiterte Retrofit‑Lösungen ersetzen zusätzlich den alten Induktionsmotor und die Pumpe durch ein Servohydraulik‑System. Dieses „Hybrid‑Upgrade“ nutzt die vorhandenen Hydraulikzylinder weiter, reduziert aber den Energieverbrauch um 50–70 % und senkt die Geräuschentwicklung deutlich – ein moderner, effizienter Kern für ein bewährtes Maschinengerüst.

6.2 Ersatzteilstrategie: Das „Erste‑Hilfe‑Set“

Das Management von Ersatzteilen ist stets ein Balanceakt zwischen Kapitalbindung und der Minimierung von Betriebsrisiken. Eine strenge „Zero‑Inventory“-Politik ist ein riskantes Spiel, das langfristig zu teuren Stillständen führt. Eine intelligentere Strategie priorisiert Teile nach ihrem Risikograd, ihren Kosten und der Beschaffungszeit.

Das Crash‑Kit: Geringe Kosten, große Wirkung

Ein sogenanntes „Crash Kit“ umfasst kostengünstige (unter 500 US-Dollar) und dennoch geschäftskritische Komponenten. Der Ausfall auch nur eines dieser Teile führt zu einem sofortigen Produktionsstillstand.

• Elektrisch: Relais (insbesondere für Pumpenstart und Magnetventilspulen), Sicherungen aller Nennleistungen, Not-Aus-Schalter und vor allem abgeschirmte Encoderkabel, die häufig durch wiederholte Biegung ausfallen.
• Hydraulisch: Ein vollständiger Satz O-Ringe (NBR/Viton), Hochdruckschläuche (auf exakte Längen mit verpressten Anschlüssen zugeschnitten) sowie Magnetventilspulen.
• Mechanisch: Zahnriemen für den Hinteranschlag, Kugelgewindetrieb-Staubabdeckungen und Spannschrauben für Werkzeugeinsätze.

Lieferkettenstrategie: OEM vs. Standardteile

Das Erkennen, welche Ersatzteile austauschbar oder „fungibel“ sind, kann erhebliche Einsparungen ermöglichen – ohne Einbußen bei Zuverlässigkeit oder Leistung.

• Streng OEM (Original Equipment Manufacturer): Komponenten, die auf proprietären Kommunikationsprotokollen basieren oder höchste Präzision erfordern, sollten immer vom Originalhersteller bezogen werden. Dazu zählen CNC-Hauptplatinen, Servoantriebe und Proportionalventil-Schieber. Der Einsatz generischer Alternativen kann hier zu Kompatibilitätsproblemen führen und Garantieansprüche erlöschen lassen.
• Standardindustrie (Generisch): Bei peripheren Komponenten gilt: Bezahlen Sie für Leistung, nicht für den Markennamen. Hochwertige Industrieschläuche (z. B. Parker, Gates), Standardlager (SKF, NSK) und elektrische Relais (Schneider, Omron) erreichen oft OEM-Qualität zu 30–50 % geringeren Kosten.
• Vom Lieferanten verwaltetes Lager (VMI): Für regelmäßig benötigte Verbrauchsmaterialien wie Filter und Dichtungen empfiehlt sich ein Konsignationslager. Der Lieferant hält die Bestände direkt in Ihrem Werk vor, und Sie bezahlen nur das, was tatsächlich verbraucht wird. So entfallen Lieferzeiten und gleichzeitig wird Kapitalbindung durch ungenutzte Vorräte vermieden.

6.3 Talententwicklung und Sicherheitskultur

Selbst die modernste Ausrüstung ist wertlos ohne geschulte Bediener und eine gelebte Sicherheitskultur. Für zusätzliche Schulungsmaterialien oder Bedienungsanleitungen können Sie sich direkt an unser Hilfe-Center wenden oder weiterführende technische Unterlagen herunterladen.

Kompetenzmatrix und Nachfolgeplanung

Die Abbildung des Kompetenzspektrums des Teams hilft, die Abhängigkeit von einzelnen „Schlüsseltechnikern“ zu vermeiden. Entwickeln Sie eine Kompetenzmatrix, die Mitarbeitende (Zeilen) den zentralen Fähigkeiten (Spalten) zuordnet, etwa „Interpretation hydraulischer Schaltpläne“, „Optimierung von CNC-Parametern“ und „Austausch von Servoantrieben“.

• Das Shadowing-Programm: Steht ein erfahrener Techniker – Hüter von entscheidendem Erfahrungswissen – kurz vor dem Ruhestand, sollte ein 6- bis 12-monatiges Shadowing-Projekt gestartet werden. Ziel ist es, sein implizites Fachwissen, inklusive spezieller Maschinenbesonderheiten, systematisch zu erfassen und in der CMMS-Wissensdatenbank zu hinterlegen, bevor diese Expertise verloren geht.

LOTO (Lockout/Tagout): Die unverhandelbare Sicherheitsgrenze

Die Wartung von Abkantpressen konfrontiert Mitarbeitende mit drei potenziell tödlichen Energiequellen: Hochspannung (elektrisch), Hochdruck (hydraulisch) und der Schwerkraft (Fallgewicht des Pressbalkens). LOTO ist keine bürokratische Pflichtübung – sondern ein lebensrettendes Verfahren.

• Die Schwerkraft-Falle: Stromabschaltung allein reicht nicht aus. Das Gewicht des Pressbalkens wird durch hydraulischen Druck gehalten. Wird während der Wartung ein Ventil geöffnet, lässt die Schwerkraft den Balken augenblicklich herabfallen.
• Der Sicherheitsblock: Niemals in den Werkzeugbereich greifen oder am Hydrauliksystem arbeiten, ohne zuvor einen stabilen Sicherheitsblock (Stahlstütze) zwischen Pressbalken und Tisch einzusetzen.
• Energieisolierung:
  1. Elektrisch: Haupttrennschalter verriegeln.
  2. Hydraulisch: Systemdruck vollständig abbauen und sicherstellen, dass alle Manometer Null anzeigen.
  3. Mechanisch: Pressbalken fest auf Sicherheitsblöcken abstützen.

Das hybride Instandhaltungssystem

Keine Betriebsstätte kann alle Wartungsarbeiten vollständig intern bewältigen. Das nachhaltigste Modell ist ein hybrides Wartungsökosystem, das interne Fachkompetenz mit externen Partnern kombiniert:

1. Internes Team: Zuständig für vorbeugende Wartung, Fehlerdiagnose auf erster Ebene und schnellen Austausch von Crash-Kit-Komponenten. (Reaktionszeit: sofort).
2. Externe Spezialisten: Werden für komplexe Aufgaben wie Retrofit älterer Steuerungen oder umfassende Pumpenüberholungen eingesetzt. Bei Maschinen außerhalb der Garantie sind sie oft schneller und kostengünstiger als der OEM.
3. OEM-Unterstützung: Kommt nur bei kritischen Systemausfällen – etwa Softwarefehlern oder komplexen Leiterplattenreparaturen – sowie bei jährlichen, hochpräzisen Kalibrierungen zum Einsatz.

Durch die Kombination dieser Entscheidungsrahmen mit soliden operativen Strategien und einer ausgeprägten Sicherheitskultur verwandelt das Management die Abkantpressen-Abteilung von einer potenziellen Unsicherheitsquelle in einen verlässlichen Motor für Profitabilität.

Am Ende jeder erfolgreichen Wartungsstrategie steht die Kommunikation und Partnerschaft mit erfahrenen Herstellern. Wenn Sie individuelle Beratung oder Unterstützung bei der Modernisierung Ihres Maschinenparks benötigen, nehmen Sie gerne Kontakt mit uns auf – unser Expertenteam steht bereit.
