I. Grundverständnis: Eine „taktile Verbindung“ mit der Maschine aufbauen

Die Beherrschung einer manuellen Abkantpresse bedeutet weit mehr, als nur mechanische Kraft anzuwenden – es geht darum, ein Gespür für das Metall zu entwickeln. Im Gegensatz zu hydraulischen oder CNC-gesteuerten Anlagen, bei denen der Bediener hauptsächlich kontrolliert, wird man bei der manuellen Presse selbst Teil des Prozesses. Deine eigene Kraft formt den Biegevorgang, und im Gegenzug liefert dir die Maschine unmittelbares, unverfälschtes Feedback darüber, wie sich das Metall innerlich verhält. Dieser Abschnitt geht über Grundbegriffe hinaus und vermittelt ein Verständnis für das mechanische Wesen der Maschine. Wer den nächsten Schritt in der Biegetechnik machen möchte, kann sich die WAD Serie CNC Abkantpresse ansehen, um Präzision und Automatisierung zu kombinieren.

1.1 Was ist eine manuelle Abkantpresse?

Im Kern ist eine manuelle Abkantpresse ein Werkzeug zur Kaltumformung, das menschliche Muskelkraft – über einen mechanischen Hebel vervielfacht – nutzt, um Blech entlang einer geraden Achse zu biegen. Doch eine rein funktionale Beschreibung wird ihrer tieferen Bedeutung als Lernwerkzeug nicht gerecht. Für industrielle Anwendungen oder größere Serien empfiehlt sich alternativ die WC67E Serie NC-Abkantpresse, die Stabilität mit programmierbarer Steuerung vereint.

Der Kreislauf der „taktile Rückmeldung“

Das charakteristische Merkmal einer manuellen Presse ist die direkte Kraftübertragung. Wenn du die Handhebel anhebst, bist du physisch mit der Biegelinie verbunden. Du spürst den exakten Moment, in dem das Metall seine Streckgrenze erreicht – den Übergang von elastischer Verformung zu bleibender Biegung.

• Warum das wichtig ist: Eine CNC-gesteuerte Maschine drückt ohne Zögern durch jeden Widerstand. Bei einer manuellen Presse gelangt dieser Widerstand jedoch direkt in deine Arme. Diese Rückkopplung schult dein Gefühl für Unterschiede in der Metallstruktur, -dicke oder -härtung, bevor ein Werkstück unbrauchbar wird. Es ist der effektivste Weg, ein intuitives Verständnis für das Verhalten von Metall zu entwickeln.

Möchtest du dieses Verständnis später mit moderner Energieeffizienz verbinden, könnte die WADG Serie Elektrische Abkantpresse die ideale Wahl sein – präzise, energiesparend und mit vollelektrischem Antrieb.

Leistungsvermögen und Grenzen

Es ist entscheidend, realistische Erwartungen an die Leistungsfähigkeit deiner Maschine zu stellen.

• Der optimale Einsatzbereich: Manuelle Abkantpressen sind ideal für Prototypenbau, individuelle Reparaturen, Lüftungskanäle sowie leichte Blechbearbeitung wie Halterungen, Gehäuse und Wannen. Sie arbeiten besonders effizient mit weicheren Metallen wie Aluminium, Kupfer und Baustahl. Für die präzise Bearbeitung der Bleche in der Vorbereitung lohnt es sich, ergänzend eine Laserschneidmaschine zu verwenden, wie etwa die ULF Serie Einzeltisch-Faserlaser-Schneidmaschine.
• Die „harte“ Grenze: Manuelle Pressen sind nicht für dicke Strukturbleche – in der Regel alles über 12 bis 16 Gauge Baustahl, je nach Modell – oder für hochfeste Legierungen wie Chromoly ausgelegt. Wird die Maschine über ihre Nennleistung hinaus belastet, kann sich das Bett verformen und die Genauigkeit dauerhaft beeinträchtigt werden – präzise Arbeiten werden dann unmöglich.

Wenn du regelmäßig dickere Bleche oder komplexe Konturen schneiden musst, kann eine ULE Serie Doppeltisch-Faserlaserschneidmaschine oder die ULJM Serie Präzisions-Laserschneidmaschine deine Produktionsgenauigkeit und Geschwindigkeit deutlich verbessern.

1.2 Maschinenaufbau: Zentrale Komponenten und ihre Funktionen

Das Verständnis des Aufbaus einer Abkantpresse besteht nicht darin, Bezeichnungen auswendig zu lernen, sondern darin, zu begreifen, wie Kräfte durch die Struktur fließen und welche Bauteile für Präzision bei jedem Biegevorgang verantwortlich sind. Detaillierte technische Zeichnungen und Maschinenhandbücher kannst du im Bereich Herunterladen abrufen.

Strukturrahmen: Bett und Oberbalken

• Bett (Feste Basis): Dieses Bauteil bildet das unbewegliche Fundament der Abkantpresse. Es muss über herausragende Masse und Steifigkeit verfügen, um das enorme Drehmoment bei jedem Biegevorgang aufzunehmen. Jegliches Nachgeben im Bett führt unmittelbar zu verzogenen oder gewölbten Biegungen im fertigen Werkstück.
• Spannbalken (Oberwerkzeug/Oberbalken): Dieses Element fixiert das Blech fest gegen das Bett. Seine Vorderkante, die als Nasenbalken bezeichnet wird, formt den Innenradius der Biegung. Präzision und Geradheit dieses Balkens sind entscheidend – sie bestimmen maßgeblich die Geradheit und Genauigkeit des Endprodukts. Sollte dein Werkzeug beschädigt oder unpräzise sein, erhältst du im Hilfe-Center Unterstützung zur Justierung und Ersatzteilbeschaffung.

Bewegungssystem: Schürze und Hebelwirkung

• Biegeschürze: Diese angeschlagene Platte schwenkt nach oben, um das Metall um den Nasenbalken zu legen. Funktional wirkt sie wie der „Hammer“, während der Spannbalken die Rolle des „Ambosses“ übernimmt – gemeinsam formen sie das Metall in die gewünschte Gestalt.
• Gegengewicht: Oft von Anfängern unterschätzt, erfüllt dieses Bauteil eine wichtige ergonomische Aufgabe. Da die Biegeschürze schwer ist und im Arbeitsalltag häufig angehoben wird, mindert das Gegengewicht – eine massive Gewichtslast, die über einen Hebelarm verbunden ist – Ermüdung und Belastung.
  • Funktion: Es nutzt die Schwerkraft, um das Gewicht der Biegeschürze auszugleichen und so die Bedienung leichter und flüssiger zu gestalten.
  • Optimale Einstellung: Bei korrekter Justierung fühlt sich die Schürze nahezu gewichtslos an, sodass der Bediener seine Kraft vollständig auf die Formgebung des Metalls konzentrieren kann, statt auf das Anheben der Mechanik.

Anpassungssystem: Finger und Hinteranschlag

• Finger (Box-und-Pan-Funktion): Bei einer Standard-„Geradabkantpresse“ besteht der Spannbalken aus einem durchgehenden, massiven Teil. Bei einer „Box-und-Pan“-Presse ist er hingegen in herausnehmbare Stahlsegmente unterteilt, die als Finger bezeichnet werden.
  • Zweck: Durch das Entfernen ausgewählter Finger entstehen Öffnungen, durch die bereits gebogene Seiten eines Kastens an der Maschine vorbeigeführt werden können. Dieses Konzept macht aus einem einfachen 2D-Bieger ein vielseitiges Werkzeug zur Fertigung komplexer 3D-Strukturen.
• Hinteranschlag (Anschlag): Hinter dem Spannbereich positioniert, definiert diese verstellbare Stange die Einstecktiefe des Blechs und sorgt so für eine gleichbleibende Platzierung bei jedem Biegevorgang.
  • Vorteil: Er ist der Schlüssel zu präziser Wiederholbarkeit. Statt jede Biegung manuell zu vermessen und zu markieren – ein Verfahren, das leicht zu Fehlern führt – wird der Anschlag einmal eingestellt, und jedes Blech wird für absolut einheitliche Ergebnisse passgenau eingeschoben.

Wenn du zusätzliche Beratung zur Auswahl oder Einstellung deiner Maschine benötigst, zögere nicht, direkt Kontakt mit einem Produktspezialisten aufzunehmen.

II. Physikalische Grundlagen: Die „Sprache“ des Metalls entschlüsseln

Für das ungeübte Auge mag das Biegen von Metall so einfach erscheinen wie das Falten eines Blatts Papier. Doch für einen erfahrenen Handwerker ist es ein dramatischer, molekularer Vorgang. Wenn Sie den Hebel einer manuellen Abkantpresse betätigen, verändern Sie nicht nur die Form des Materials – Sie zwingen Milliarden kristalliner Strukturen dazu, sich in einem präzisen, aber kraftvollen Tanz zu verschieben, zu stauchen, zu dehnen und neu auszurichten.

Das Verständnis der zugrunde liegenden physikalischen Prozesse ist das, was denjenigen, der rät, von dem unterscheidet, der wirklich begreift. Dieses Kapitel enthüllt die verborgenen Kräfte, die jede Biegung formen, und hilft Ihnen, zu erkennen, wie sich das Metall verhalten wird – lange bevor Sie es überhaupt berühren.

2.1 Grundlagen der Biegephysik von Metallen

Die neutrale Faser: Das Auge des Sturms

Beim Biegen eines Blechs wirken zwei entgegengesetzte Kräfte gleichzeitig. Das Material auf der Innenseite der Biegung wird unter enormem Druck zusammengedrückt, während sich die Außenseite unter Zugspannung dehnt. Zwischen diesen Extremen liegt eine theoretische Zone, deren Länge unverändert bleibt – die neutrale Faser.

Bei einem flachen Blech liegt die neutrale Faser in der Mitte, also bei etwa 50 % der Materialdicke. Während des Biegevorgangs verschiebt sich diese Linie infolge der Kompression zur Innenseite des Radius, typischerweise auf rund 33 % bis 44 % der Dicke. Warum ist das wichtig? Weil diese verschobene Linie die tatsächliche Länge Ihres Werkstücks bestimmt. Jede Abwicklungskalkulation hängt davon ab, diese Achse präzise zu bestimmen.

Plastizität vs. Elastizität: Der Punkt ohne Rückkehr

Jedes Metall besitzt eine Art „Gedächtnis“. Wird es leicht belastet, verformt es sich elastisch und kehrt in seine ursprüngliche Form zurück – das ist die elastische Zone. Um jedoch eine dauerhafte Biegung zu erzeugen, muss die Streckgrenze des Materials überschritten werden, sodass man in die plastische Zone eintritt, in der sich das metallische Gefüge dauerhaft umformt.

• Die Falle: Selbst tief in der plastischen Zone bleibt ein Rest an Elastizität bestehen. Daher federt das Material leicht zurück, sobald der Druck nachlässt. Ein erfahrener Maschinenbediener erkennt den Unterschied zwischen dem Widerstand der echten plastischen Verformung und der subtilen Rückfederung der elastischen Erholung.

Mindestbiegeradius: Die strukturelle Grenze

Anfänger streben oft nach einer messerscharfen 90‑Grad‑Kante, so glatt wie ein gefaltetes Blatt Papier. In der Metallbearbeitung führt jedoch ein zu enger Radius zum Versagen der Struktur. Ist der Biegeradius kleiner, als das Material sicher dehnbar ist, reißt die Außenfläche oder entwickelt eine raue, „Orangenhaut“-ähnliche Textur.

• Die goldene Regel: Als Faustregel gilt, dass der minimale Innenbiegeradius bei Baustahl und Aluminium mindestens der Materialdicke entsprechen sollte. Bei Edelstahl empfiehlt sich das 1,5- bis 2‑fache der Dicke. Versuchen Sie niemals, eine scharfkantige Matrize in eine dicke Platte zu pressen – dies kann das Material beschädigen und im schlimmsten Fall die Nase der Abkantbank einkerben oder verformen.

2.2 Die drei entscheidenden Einflussgrößen

1. Materialdicke (Die Macht des Quadrats)
Die Materialdicke verhält sich nicht linear, sondern folgt dem Quadratgesetz: Die zum Biegen erforderliche Kraft steigt mit dem Quadrat der Dicke. Eine Verdoppelung der Blechstärke (z. B. von 1 mm auf 2 mm) erfordert viermal so viel Biegekraft, nicht nur doppelt so viel.

• Erfahrung mit manuellen Abkantbänken: Das erklärt, warum sich 20‑Gauge‑Stahl mit der Hand leicht biegen lässt, während 16‑Gauge plötzlich wie eine unüberwindbare Hürde wirkt. Achten Sie stets auf Ihre körperlichen Grenzen und die Kapazität der Maschine. Einen längeren Hebelarm anzubauen, mag einfallsreich wirken – ist das Material jedoch zu dick, kann dies sogar zum Bruch der Abkantbank führen.

2. Faserrichtung (Der Holzeffekt)
Metallbleche werden bei der Herstellung gewalzt, wobei sich ihre Kornstruktur in Walzrichtung streckt – ähnlich wie die Maserung in Holz.

• Mit der Faser (längs): Ein Biegen parallel zur Faserrichtung ähnelt dem Spalten von Holz entlang seiner Maserung. Es erfordert weniger Kraft, macht jedoch den äußeren Biegeradius anfälliger und bruchgefährdet – besonders bei Materialien wie 6061‑T6‑Aluminium.
• Quer zur Faser (transversal): Diese Richtung ist für das Biegen vorzuziehen. Sie benötigt mehr Kraft, führt jedoch zu einer stabileren und zuverlässigeren Biegung mit deutlich geringerem Risiko von Rissen.
• Profi-Tipp: Markieren Sie beim Zuschnitt von Streifen aus einer großen Platte immer vorab die Faserrichtung. Nach dem Trennen lässt sich die Laufrichtung allein durch Betrachten kaum noch feststellen.

3. Härte und Rückfederung
Unterschiedliche Metalle setzen dem Biegen unterschiedlich viel Widerstand entgegen – und „federn“ nach der Belastung in unterschiedlichem Maße zurück.

• Baustahl: Das Standardreferenzmaterial. Lässt sich berechenbar biegen und zeigt eine moderate Rückfederung zwischen 2° und 4°.
• Aluminium: Sehr variabel. Die Legierung 5052 lässt sich sauber und leicht formen, während 6061‑T6 deutlich spröder ist und bei zu engem Biegeradius brechen kann.
• Edelstahl: Das härteste der gebräuchlichen Metalle. Aufgrund seiner hohen Streckgrenze und ausgeprägten Kaltverfestigung erfordert es deutlich mehr Kraft beim Biegen und weist einen erheblichen Rückfederungseffekt auf – oft zwischen 5° und 10°. Um einen tatsächlichen 90°-Winkel zu erreichen, muss Edelstahl daher deutlich stärker „überbogen“ werden.

2.3 Wichtige Berechnungsformeln (Einsteiger‑Version)

Wenn Sie ein U‑Profil herstellen möchten, das außen genau 4 Zoll breit ist, reicht es nicht aus, ein Blechstück entsprechend der Summe der Seitenmaße zuzuschneiden. Sie müssen den Materialanteil berücksichtigen, der durch den Biegeradius „verbraucht“ wird – also den Teil, der beim Biegen in der Rundung verschwindet.

Verständnis der Biegekürzung (Bend Deduction, BD)

Beim Biegen eines Blechs um einen Radius nimmt das Material einen kürzeren Weg ein, als die äußeren Maße vermuten lassen. Das bedeutet: Die Gesamtlänge des flachen Zuschnitts ist immer geringer als die Summe der Außenabmessungen des fertigen Werkstücks.

• Formel: Gesamtlänge der Platine = (Summe der Außenmaße) – (Biegekürzung × Anzahl der Biegungen)

Vereinfachte Betrachtung des K‑Faktors

Der K‑Faktor beschreibt die Lage der neutralen Faser nach dem Biegen – er ist ein Verhältniswert, der angibt, wie weit sich diese Achse innerhalb der Materialstärke verschiebt.

• 0,33: Empfohlen für scharfe Biegungen (wenn der Innenradius kleiner ist als die Materialstärke).
• 0,44: Typischer Wert für Standardbiegungen (Radius etwa gleich der Materialstärke).
• 0,50: Optimal für weite, sanfte Biegungen mit großem Radius.

Schnellreferenz‑Tabelle

Wenn Sie nicht jede Biegung trigonometrisch berechnen möchten, können Sie die folgenden Näherungswerte für die Biegekürzung (BD) bei Standard‑Luftbiegungen von 90° nutzen – üblich bei der Arbeit mit manuellen Abkantpressen:

Materialstärke (Gauge/Zoll)	Ungefähre Biegekürzung (Abzug pro 90°‑Biegung)
20 Ga (.036″)	0.062″ (1/16″)
18 Ga (.048″)	0.083″
16 Ga (.060″)	0.100″ (ca. 3/32″)
14 Ga (.075″)	0.135″ (ca. 1/8″)
1/8″ (.125″)	0.215″ (ca. 7/32″)

Beispiel: Angenommen, Sie fertigen eine Halterung mit zwei 2‑Zoll‑Schenkeln (Außenmaß) aus Blech der Stärke 16 Gauge.

2" + 2" = 4" → 4" - 0.100" (BD) = 3.900″.

Daher sollte Ihre Platine exakt 3,9 Zoll lang zugeschnitten werden.

III. Sicherheitszonen: Die Linie, die Sie niemals überschreiten dürfen

Eine manuelle Abkantpresse wirkt oft trügerisch leise. Anders als das schrille Kreischen einer Kreissäge oder die Funken eines Schleifers bewegt sie sich nur so schnell wie Ihre eigenen Arme. Diese Stille verführt leicht zu Unachtsamkeit. Doch die gleiche Hebelwirkung, die es Ihnen erlaubt, 16-Gauge-Stahl mühelos zu biegen, multipliziert die Kraft am Drehpunkt auf mehrere Tonnen. Die Maschine unterscheidet nicht zwischen Aluminium und menschlichem Gewebe. In diesem Zusammenhang geht es bei Sicherheit nicht um Papierkram, sondern um Physik und Anatomie.

3.1 Erkennen von Gefahrenbereichen (Ihre 360°-Sicherheitskarte)

Um sicher arbeiten zu können, müssen Sie lernen, sich die unsichtbaren „Gefahrenzonen“ rund um die Maschine bildlich vorzustellen.

Quetschstellen (Primäre Gefahrenzone)

Die unmittelbarste Gefahr befindet sich dort, wo die Klemmleiste auf das Maschinenbett trifft – die sogenannte Scherzone.

• Das Risiko: Finger zwischen Klemmleiste und Werkstück platzieren, um es beim Anspannen zu „fixieren“.
• Die Realität: Das Spannsystem arbeitet meist mit einer Nocken- oder Kipphebelmechanik. Sobald der Schwerpunkt überschritten ist, schnellt es mit verstärkter Kraft zu. Gerät dabei ein Finger in den Bewegungsablauf, kann dies zu schweren Quetschverletzungen oder gar Amputationen führen.
• Sekundäre Quetschstellen: Achten Sie auch auf den Bereich zwischen Gegengewichtarm und Maschinenkörper sowie auf die Scharnierbaugruppen der Abkantvorrichtung – beide können Finger oder Hände einklemmen.

Die Hochschnellzone (Der kinetische Uppercut) Diese Gefahr wird von Einsteigern oft übersehen. Beim Biegen eines langen Bleches schwingt der Ihnen zugewandte Teil abrupt nach oben.

• Die Physik: Mit zunehmender Biegung wirkt das herausragende „Blechbein“ wie ein Hebel. Die Spitze eines 1,20 m langen Paneels bewegt sich deutlich schneller und kraftvoller als der Abschnitt nahe der Matrize.
• Die Auswirkung: Wer sich über die Maschine beugt oder direkt im Schwenkbereich steht, riskiert, dass das Blech mit voller Wucht gegen Kinn, Hals oder Brust schlägt – genug, um eine Gehirnerschütterung oder tiefe Schnittverletzungen zu verursachen.
• Das „Goldene Dreieck“: Positionieren Sie Ihren Kopf niemals direkt über dem Werkstück. Halten Sie eine stabile, leicht seitliche Körperhaltung ein, sodass Ihr Gesicht außerhalb der Aufwärtsbewegung des Blechs bleibt.

Die Fallzone (Die Falle der Schwerkraft) Manuelle Abkantpressen verwenden schwere Stahlgegengewichte, um das Anheben zu erleichtern. Diese Gewichte gleiten entlang einer Welle und werden üblicherweise mit Schrauben fixiert.

• Das Risiko: Anhaltende Vibrationen können diese Schrauben lockern. Wenn ein 23 kg schweres Gegengewicht abrutscht oder der Tragearm versagt, fällt es direkt auf die Füße des Bedieners.
• Falsches Sicherheitsgefühl: Eine schlecht ausbalancierte Biegeschürze kann auch ohne Vorwarnung nach unten fallen, wenn die Bedienerin oder der Bediener die Griffe loslässt – in dem irrigen Glauben, sie befinde sich in einer stabilen Neutralposition.

3.2 Persönliche Schutzausrüstung (PSA) – Standards

Die Auswahl geeigneter PSA beim Arbeiten an Abkantpressen erfordert besondere Aufmerksamkeit, da das Tastempfinden eine entscheidende Rolle für das sichere und präzise Handling spielt.

Unverzichtbare Ausrüstung

• Sicherheits­schuhe (Stahl- oder Kompositschuhkappe): Unbedingt erforderlich. Sie arbeiten mit schweren Metallblechen und sind erheblichen Stoß- und Quetschgefahren ausgesetzt. Ein herabfallendes Stahlblech kann ungeschützte Zehen wie mit einer Klinge durchtrennen.
• Augenschutz: Auch ohne Funkenflug können beim Biegen Rost, Zunder oder feine Metallspäne gelöst werden. Bricht ein Werkstück unter Spannung, können Splitter wegschnellen. Tragen Sie stets eine Schutzbrille nach ANSI Z87.1‑Standard oder ein gleichwertig zertifiziertes Modell.
• Schnittfeste Handschuhe (mit Vorsicht): Tragen Sie nach ANSI bewertete Handschuhe beim Umgang mit Rohmaterial, beim Entgraten oder beim innerbetrieblichen Transport. Allerdings verzichten erfahrene Bediener während des eigentlichen Biegevorgangs oft auf Handschuhe, wenn sich ihre Hände in der Nähe der Klemmzone befinden und maximale Kontrolle erforderlich ist.
• Begründung: Handschuhe können das Tastgefühl beeinträchtigen – ein entscheidender Faktor bei Präzisionsarbeiten. Noch wichtiger: Lose Materialien wie weiches oder zu großes Leder können von der Klemmung erfasst werden und die Hand in den Gefahrenbereich ziehen. Falls Handschuhe getragen werden, sollten es eng anliegende Mechanikerhandschuhe sein – niemals weite oder voluminöse Modelle.

Was absolut tabu ist

• Schmuck: Ringe sind besonders gefährlich. Bleibt ein Ring an einer scharfen Kante oder an einer Klemmstelle hängen, kann dies zu einer schweren Abrissverletzung führen – bei der die Haut buchstäblich vom Knochen gezogen wird. Entfernen Sie daher vor Arbeitsbeginn sämtliche Ringe, Uhren und Armbänder.
• Lockere Kleidung: Vermeiden Sie Kleidungsstücke mit baumelnden Kordeln, offenen Manschetten oder weiten Stoffpartien. Diese können leicht von der sich bewegenden Schürze oder dem Gegengewichtsarm erfasst werden.

3.3 Das „8‑Punkte‑Vorcheck“-Ritual

Bevor Sie auch nur einmal biegen, nehmen Sie sich 30 Sekunden Zeit für diese Sicht‑ und Funktionsprüfung. Behandeln Sie sie mit der gleichen Sorgfalt und Disziplin wie ein Pilot seine Vorflugkontrolle.

1. Arbeitsfläche freimachen: Wischen Sie sowohl das Biegebett als auch die Klemmleiste sauber. Schon ein einziges Metallspänchen unter der Klemmung kann das Werkstück beschädigen oder zu unvorhersehbarem Verrutschen unter Druck führen.
2. Klemmkraft prüfen: Schließen Sie die Klemmung über einem Blatt Papier. Lässt sich das Papier herausziehen, ist der Anpressdruck zu gering. Ein zu locker eingespanntes Werkstück kann sich unvermittelt verschieben oder im schlimmsten Fall herausgeschleudert werden.
3. Scharnier-Spiel prüfen: Bewegen Sie die Schwenkhebel leicht hin und her. Zu viel Spiel in den Scharnieren führt zu ungenauen Biegungen und kann dazu führen, dass die Schwenkplatte während des Betriebs blockiert.
4. Finger sichern: Bei einer Kasten- und Paneelbiegemaschine ziehen Sie jedes Fingersegment kräftig, um sicherzustellen, dass es fest verriegelt ist. Ein loser Finger kann sich unter Belastung lösen – mit der Gefahr von Geräteschäden oder Verletzungen des Bedieners.
5. Gegengewichte prüfen: Vergewissern Sie sich, dass alle Schrauben der Gegengewichte fest angezogen sind. Achten Sie darauf, dass sich die Gewichte frei bewegen können – und dass sich keine Personen in ihrem Bewegungsbereich aufhalten.
6. Hinteranschlag ausrichten: Stellen Sie sicher, dass der Hinteranschlag arretiert und exakt parallel ist. Ein schief eingestellter Anschlag zwingt zu Korrekturen während des Biegevorgangs – das ist sowohl unsicher als auch ungenau.
7. Beleuchtung prüfen: Schwaches oder ungleichmäßiges Licht kann Quetschstellen verdecken. Achten Sie darauf, dass Anrisslinien und die Oberkante der Klemmleiste gut ausgeleuchtet sind.
8. Umgebungscheck: Rufen Sie „Frei!“ oder überprüfen Sie optisch alle Seiten. Stellen Sie sicher, dass sich niemand hinter der Maschine oder im möglichen „Ausschwenkbereich“ des Materials befindet.

IV. Vorbereitung und Einrichtung: Die halbe Miete

In der Metallbearbeitung gibt es ein Sprichwort, das Einsteiger klar von erfahrenen Fachleuten unterscheidet: „Vorbereitung macht 80 % der Arbeit aus, der eigentliche Vorgang nur 20 %.“ Nirgends trifft das so sehr zu wie bei der Arbeit an einer manuellen Schwenkbiegemaschine. Ist die Maschine nicht korrekt justiert, entstehen ungleichmäßige Winkel, beschädigte Werkzeuge und Materialausschuss. Ebenso führt eine unzureichende Vorbereitung des Werkstücks häufig zu Kratzern auf der Oberfläche und vorzeitigem Werkzeugverschleiß. In diesem Kapitel werden Feinjustierungen behandelt, die in vielen Handbüchern fehlen, aber entscheidend sind, um präzise und reproduzierbare Ergebnisse zu erzielen.

4.1 Maschinen-Setup (Den „Draufgänger“ zähmen)

Rücksprung-Einstellung: Die Geometrie des Metallflusses verstehen

Der Rücksprung beschreibt den horizontalen Abstand zwischen der Vorderkante der Klemmleiste (den Fingern) und dem Scharnierpunkt der Biegewange. Es handelt sich nicht um einen beliebigen Spalt – er bestimmt den Raum, den das Metall benötigt, um sich während des Biegens frei zu bewegen.

• Grundprinzip: Ziehen Sie die Klemmleiste so weit zurück, dass der Abstand der Materialstärke (T) plus Innenbiegeradius (R) entspricht.
• Präzisionsformel (OSSB): Für exakte Biegungen berechnen Sie den Außenrücksprung mit: OSSB = tan(A/2) \times (R + T) (wobei A der Biegewinkel ist, in der Regel 90°).

Wenn der Rücksprung falsch eingestellt ist:

• Zu geringer Setback: Die Biegewange drückt das Metall gegen die Spannfinger. Dadurch wird das Material dünner, es entsteht eine scharfe Kante und die Scharniere der Maschine werden stark belastet.
• Zu großer Setback: Das Metall verliert seine stabile Auflage. Anstatt einer sauberen, definierten Biegung „schwebt“ das Werkstück, was zu einem größeren als gewünschten Biegeradius und ungleichmäßigen Winkeln führt. Bei dünnem Blech (<1,5 mm) kann ein übermäßiger Setback sogar zu einem sogenannten „Doppelbruch“ führen, bei dem sich das Blech zweimal knickt, anstatt sauber zu falten.

Profi-Tipp: Die meisten Box- und Schwenkbiegemaschinen sind mit Setback-Einstellknöpfen ausgestattet. Verwenden Sie einen Messschieber, um die Bewegung des Trägers exakt zu bestimmen – verlassen Sie sich nicht allein auf die werkseitig aufgedruckte Skala, da diese meist nur als grober Richtwert dient.

Spannkraft: Die Kunst, Kräfte im Gleichgewicht zu halten

Die richtige Spannkraft entscheidet darüber, ob Ihr Werkstück sicher fixiert bleibt oder sich in ein gefährliches Geschoss verwandelt.

• Zu locker: Das Blech rutscht beim Anheben der Biegewange, was die Maßhaltigkeit ruinieren und das Werkstück womöglich durch die Luft schleudern kann.
• Zu fest: Die Spannleiste drückt sich in die Oberfläche (besonders bei Aluminium) und führt zu vorzeitigem Verschleiß des Exzenter-Verriegelungsmechanismus.

Der „Papier-Test“: Zuverlässige Branchenpraxis

Führen Sie zu Beginn Ihrer Schicht diesen schnellen und bewährten Test durch, um sicherzustellen, dass die Spannkraft optimal eingestellt ist:

1. Schneiden Sie drei bis fünf Streifen aus normalem Druckerpapier oder dünner Aluminiumfolie.
2. Platzieren Sie die Streifen gleichmäßig entlang des Biegebetts – jeweils einen an den Enden, einen in der Mitte und einige dazwischen.
3. Schließen Sie die Spannleiste vollständig, sodass sie fest verriegelt ist.
4. Auswertung:

• Richtig eingestellt: Jeder Streifen lässt sich mit gleichmäßigem Widerstand herausziehen und weist eine klare Eindrückung auf dem Papier auf.
• Unausgewogen: An einem Ende lässt sich das Papier leicht herausziehen, am anderen reißt es. Das deutet darauf hin, dass die Exzenterhebel nachjustiert werden müssen oder das Bett nicht parallel steht.
• Überlastet: Das Papier wird durchtrennt oder lässt sich gar nicht bewegen. Reduzieren Sie sofort die Spannkraft.

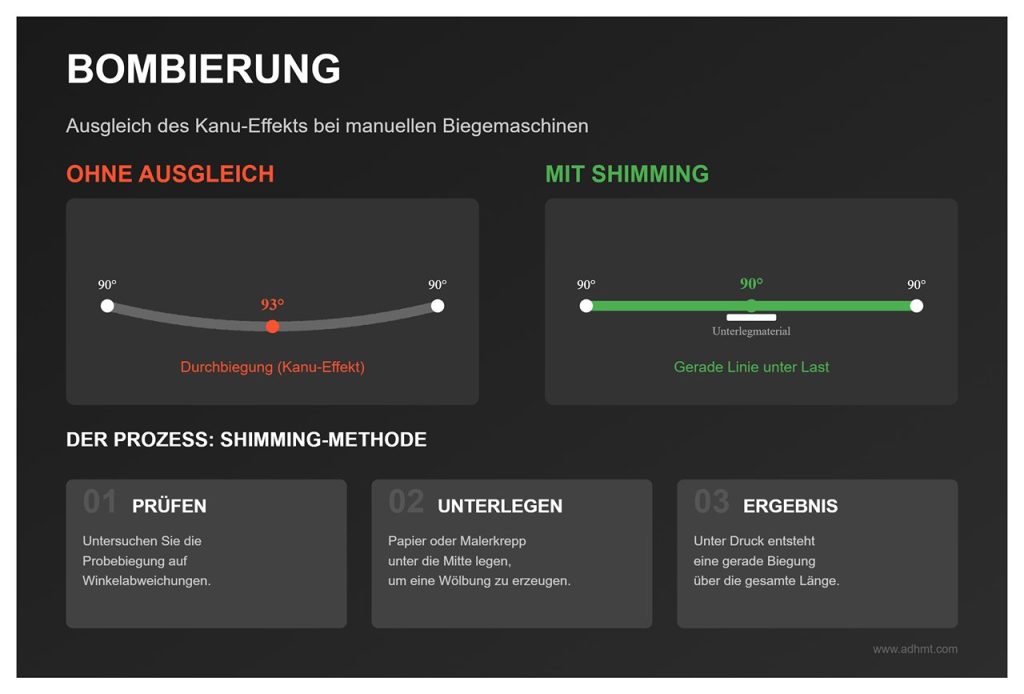

Bombierung: Die verborgene Lösung für lange Biegungen

Beim Biegen langer Blechtafeln – in der Regel ab etwa 1,20 Meter – neigen Bett und Spannleiste unter hoher Belastung dazu, sich in der Mitte leicht durchzubiegen. Dies führt zum sogenannten „Kanu-Effekt“: Die Biegung ist an den Enden enger, in der Mitte jedoch weiter geöffnet (z. B. 90° an den Enden und 93° in der Mitte).

Da manuelle Biegemaschinen in der Regel nicht mit hydraulischen Bombierungssystemen ausgestattet sind, verwenden Sie stattdessen die „Shimming-Ausgleichsmethode“:

1. Prüfen: Untersuchen Sie Ihre Probebiegung. Ist der Winkel in der Mitte flacher als an den Enden, liegt eine Durchbiegung vor.
2. Unterlegen: Legen Sie dünne Streifen aus Unterlagmaterial – oder bei leichteren Blechstärken einfach Malerkrepp – unter die Mitte der Spannvorrichtung oder des Betts. Dadurch entsteht ein leichter „Kronen“-Effekt bzw. eine Vorwölbung.
3. Ergebnis: Sobald Druck ausgeübt wird, biegt sich die Maschine nicht nach außen, sondern gleicht sich zu einer geraden Linie aus. So entstehen über die gesamte Werkstücklänge gleichmäßige Winkel.

4.2 Vorbereitung von Matrize und Werkstück

Auswahl der Matrize: Die Strategie hinter der Fingerplatzierung

Bei einer Kastenschere mit verstellbaren Fingern („Box and Pan Brake“) besteht die Matrize aus herausnehmbaren Stahlfingern. Deren korrekte Anordnung erfordert Präzision und vorausschauende Planung.

• Goldene Stützregel: Die Gesamtbreite der verwendeten Finger muss mindestens 50 % der Blechbreite erreichen. Versucht man, ein 20‑Zoll‑Blech mit nur einem 2‑Zoll‑Finger zu halten, führt das zu Verwindung und kann den Finger beschädigen oder brechen.
• Freiraumplanung: Beim Biegen der dritten und vierten Seiten einer Box sollten die Finger so angeordnet werden, dass genügend Platz für die bereits gebogenen Flansche bleibt.
• Ausrichtungsprüfung: Senken Sie vor dem Biegen die Spannleiste so weit ab, bis sie das Bett fast berührt. Leuchten Sie von hinten hindurch und kontrollieren Sie den Spalt – die Unterkanten aller Finger müssen eine durchgehende Lichtlinie bilden. Ein zu tief sitzender Finger hinterlässt Druckstellen im Blech; ein zu hoch eingestellter Finger übt keinen ausreichenden Druck aus.

Anreißen vs. Markieren: Das Präzisions-Upgrade

Anfänger arbeiten häufig mit Filzstiften, Profis greifen zum Anreißwerkzeug. Der Unterschied ist nicht nur optischer Natur – er entscheidet über messbare Genauigkeit.

Merkmal	Marker (z. B. Sharpie)	Anreißer (Hartmetall/Diamant)
Linienbreite	0,5–1,0 mm (Tintenverlauf)	0,05–0,1 mm (mechanische Kerbung)
Genauigkeit	±0,5 mm (Schwer exakt zu zentrieren)	±0,1 mm (Saubere, präzise Rille)
Beständigkeit	Leicht verwischbar durch Öl oder Schweiß	Dauerhafte physische Gravur
Taktile Rückmeldung	Keine	Das „Klicken“: Die Linie ist mit Fingernagel oder Ausrichtwerkzeug spürbar.

Der professionelle Ansatz: Reinigen Sie zunächst die Metalloberfläche mit Isopropylalkohol. Verwenden Sie anschließend einen Hartmetall‑Anreißer, um Ihre Markierungen anzubringen. Die feine Rille ermöglicht es, das Blech in die Maschine einzusetzen und den Nasenbalken spürbar in die angerissene Linie „einrasten“ zu lassen – eine taktile Präzision, die keine Tintenmarkierung erreichen kann.

Entgraten: Die letzte Verteidigungslinie

Ein Grat ist die scharfe, erhabene Kante, die nach dem Schneiden von Metall zurückbleibt. Er mag unbedeutend erscheinen, wirkt in einer Abkantpresse jedoch wie ein winziger Meißel.

• Der Schaden: Wenn eine unentgratete Kante in die Abkantpresse eingesetzt wird, kann die verhärtete Grate wie ein feiner Meißel wirken und die präzisionsgeschliffenen Flächen von Oberwange und Unterbett beschädigen. Mit der Zeit vertiefen sich diese Kratzer zu Rillen, die sich auf jedes nachfolgende Werkstück übertragen.
• Der Verschleißfaktor: Studien zeigen, dass das Vernachlässigen des Entgratens den Werkzeugverschleiß um 300 bis 500 % erhöhen kann.
• Das Protokoll: Führen Sie niemals rohe, geschnittene Kanten direkt in die Abkantpresse ein. Verwenden Sie ein Entgratwerkzeug, eine Feile oder einen Schleifklotz, um die Kante zu glätten. Fahren Sie mit einem behandschuhten Finger darüber – bleibt der Handschuh hängen, schadet es der Maschine. Betrachten Sie das Entgraten nicht als kosmetischen Schritt, sondern als wesentliche Wartungsmaßnahme für Ihre Ausrüstung.

V. Praxisübungen: Die 7-Schritte-Methode für den perfekten Biegevorgang

Wahres Handwerk zeigt sich in den Feinheiten der Bewegung – im Winkel des Standes, im Rhythmus der Atmung und im intuitiven Gespür für den Fließpunkt des Metalls. Diese sieben Schritte sind mehr als nur eine Checkliste; sie bilden eine bewusste Choreographie, die mechanische Hebelwirkung, Werkstoffkunde und ergonomische Kontrolle vereint. Befolgen Sie sie, um ein flaches Blech mit Präzision und Selbstvertrauen in ein exakt gebogenes Bauteil zu verwandeln.

5.1 Schritt 1: Präzise Ausrichtung

Ziel: Richten Sie Ihre Ritzlinie exakt an der Nasenstange des Spannbalkens aus – dabei muss jeglicher Parallaxenfehler ausgeschlossen werden.

Dies ist der entscheidende Moment für höchste Genauigkeit. Schon eine Abweichung von einem Millimeter kann zu erheblichen Maßfehlern im Endprodukt führen.

• Der „Adlerblick“: Halten Sie Ihre Augen direkt über der Nasenstange. Ein schräger Blickwinkel erzeugt eine Parallaxenillusion durch die Dicke der Spannleiste, wodurch die Ritzlinie scheinbar stimmt, in Wirklichkeit aber versetzt ist.
• Die Zwei-Punkte-Kontrolle: Beginnen Sie mit der Ausrichtung des linken Endes der Ritzlinie und prüfen Sie anschließend die rechte Seite. Eine Korrektur auf der einen Seite kann die andere beeinflussen – wiederholen Sie den Vorgang, bis die Kante der Nasenstange die Linie über die gesamte Breite gleichmäßig berührt.
• Die Winkelhilfe: Für Biegungen, die absolute Rechtwinkligkeit erfordern, stellen Sie einen Anschlagwinkel sowohl an die Seitenkante des Blechs als auch an die Vorderkante des Maschinenbetts. Verlassen Sie sich beim ersten Biegevorgang nicht ausschließlich auf den Hinteranschlag – die Blechkante ist möglicherweise nicht exakt rechtwinklig.

5.2 Schritt 2: Vorfixierung (Der „Soft Lock“)

Die Aufgabe: Üben Sie gerade so viel Druck aus, dass das Werkstück sicher gehalten wird, ohne es vollständig zu arretieren.

Anfänger neigen dazu, die Spannvorrichtung sofort vollständig zu schließen. Erfahrene Bediener hingegen nutzen eine sanfte „Vorfixierung“, um die Ausrichtung zu prüfen, bevor sie den endgültigen Druck anlegen.

• Das 50%-Anlegen: Ziehen Sie den Spannhebel nur bis zur Hälfte an. Die Spannleiste sollte das Metall berühren, ohne jedoch den vollen Druck auszuüben.
• Der Wackeltest: Versuchen Sie, das Werkstück seitlich zu verschieben. Es sollte spürbaren Widerstand leisten, sich jedoch bei leichtem Druck minimal bewegen lassen. Wenn es sich völlig frei verschiebt, erhöhen Sie den Druck; ist es starr fixiert, haben Sie zu früh vollständig gespannt.
• Endkontrolle: Mit dem Werkstück, das nur durch Reibung gehalten wird, überprüfen Sie die Ausrichtung nochmals genau. Dies ist Ihr „Punkt ohne Rückkehr“ – sobald Sie weitermachen, wird jede Fehljustierung dauerhaft ins Metall übernommen.

5.3 Schritt 3: Vollständiges Verriegeln

Ziel: Das Über-Center-Mechanismus aktivieren, sodass Werkstück und Maschine eine untrennbare Einheit bilden.

• Der Schnappmoment: Drücken Sie den Spannhebel entschlossen, bis der Nockenmechanismus über seinen Mittelpunkt geht. Sie spüren zunächst gleichmäßigen Widerstand, gefolgt von einem klaren mechanischen „Schnappen“, wenn die Verbindung den Schwerpunkt überschreitet.
• Integritätsprüfung: Das Werkstück muss nun absolut unbeweglich sein – so fest, als wäre es mit dem Maschinenbett verschmolzen. Wenn es sich beim Ziehen oder Anheben auch nur minimal löst oder bewegt, ist die Spannkraft zu gering (siehe Abschnitt 4.1).
• Sicherheitshinweis: Beginnen Sie niemals mit dem Biegevorgang, bevor der Nocken vollständig verriegelt ist. Ein verrutschendes Blech kann wie eine scharfe Klinge wirken und eine ernsthafte Gefahr für Ihre Hände darstellen.

5.4 Schritt 4: Der ergonomische Hub (The Lift)

Ziel: Den Biegevorgang mit koordinierter Körpermechanik beginnen, um Belastungen zu reduzieren und Verletzungen zu vermeiden.

Die Schürze ist schwer, und das Metall widersetzt sich naturgemäß der Verformung. Vermeiden Sie es, mit dem unteren Rücken Kraft auszuüben – lassen Sie stattdessen Ihre Körpermechanik für Sie arbeiten.

• Die Haltung: Stellen Sie sich in einer athletischen Position mit schulterbreit gesetzten Füßen und einem Fuß leicht hinter dem anderen, ähnlich einem sanften Ausfallschritt. Halten Sie Ihren Rücken gerade und die Körpermitte über die gesamte Bewegung hinweg aktiviert.
• Beinantrieb: Fassen Sie die Griffe der Schürze (oder Gegengewichtsgriffe) fest. Beginnen Sie den Hub, indem Sie über die Fersen Druck aufbauen und die Beine strecken. Ihre Arme dienen lediglich zur Führung – die Kraft kommt aus den starken Beinmuskeln.
• Gleichmäßige Geschwindigkeit: Heben Sie die Schürze in einer gleichmäßigen, kontinuierlichen Bewegung. Ruckartige oder abrupte Bewegungen können zu Kanten oder „Stufen“ im Biegeradius führen. Stellen Sie sich vor, Sie bewegen die Schürze durch Wasser – ruhig, fließend und kontrolliert.

5.5 Schritt 5: Federwirkung ausgleichen (Überbiegen)

Ziel: Das Metall leicht über den Sollwinkel hinaus biegen, um seine natürliche Rückfederung auszugleichen.

Die Physik sorgt dafür, dass Metall stets versucht, in seine ursprüngliche Form zurückzukehren. Um einen exakten 90°-Winkel zu erzielen, müssen Sie den Biegevorgang etwas über diesen Winkel hinausführen.

• Die „Plus-vier“-Regel: Bei Weichstahl beginnt man mit einem Biegewinkel von etwa 94°, um am Ende auf einen Ruhewinkel von 90° zu kommen. Edelstahl erfordert oft etwas mehr – bis zu 98° oder sogar 100°.
• Sensorisches Feedback: Je näher die Biegung ihrem Maximum kommt, desto stärker spürst du den Widerstand. Sobald du den Druck löst, beobachte genau – das Metall entspannt sich sichtbar um einige Grad. Das ist der Rückfederungseffekt.
• Die visuelle Kontrolle: Schule dein Auge für die Winkelbeurteilung. Achte auf den Abstand zwischen Schürze und Spannleiste. Mit zunehmender Erfahrung erkennst du sofort, wie eine „94-Grad-Position“ an deiner speziellen Maschine aussieht.

5.6 Schritt 6: Lösen und Prüfen

Die Aufgabe: Sicher lösen und das Ergebnis überprüfen.

• Das kontrollierte Absenken: WICHTIGER SICHERHEITSHINWEIS. Niemals die Handhebel der Schürze plötzlich loslassen. Die Schwerkraft kann dazu führen, dass die schwere Stahl-Schürze heftig nach unten fällt – mit Gefahr schwerer Verletzungen oder Beschädigung der Scharniere. Senke sie daher sanft und unter derselben kontrollierten Spannung ab, die du auch beim Anheben verwendet hast.
• Entriegeln: Löse den Spannhebel.
• Entnahme: Ziehe das Werkstück vorsichtig heraus und achte darauf, dass der neu gebogene Radius nicht an der scharfen Kante der Naseleiste entlangschabt.
• Messung: Überprüfe den Winkel sofort mit einem Winkelmesser oder Anschlagwinkel. Verlasse dich nicht auf dein Augenmaß – vertraue deinen Messwerkzeugen.

5.7 Schritt 7: Korrektur und Feineinstellung

Die Aufgabe: Eine ungenaue Biegung nachjustieren oder korrigieren.

Beim manuellen Biegen unterscheidet man klar zwischen einer „Unterbiegung“ und einer „Überbiegung“.

• Szenario A: Die Unterbiegung (Winkel größer als 90°, z. B. 95°): Diese lässt sich recht einfach beheben. Setze das Werkstück erneut ein, spanne es fest, sodass die Naseleiste genau in den bestehenden Biegeradius passt, und gib der Schürze einen kontrollierten, leichten Druckstoß, um den Winkel etwas zu schließen.
• Szenario B: Die Überbiegung (Winkel kleiner als 90°, z. B. 85°): Hier beginnt der schwierige Teil. Metall lässt sich auf einer Abkantbank nicht einfach „zurückbiegen“, ohne den Radius zu verformen oder die Geradheit der Kante zu beeinträchtigen.
  • Die Lösung: Lege das Werkstück auf eine Werkbank. Positioniere die Lasche entlang der Kante und öffne den Winkel vorsichtig mit einem Schonhammer oder durch sanften Handdruck. Das Verfahren ist mühsam, ungenau und birgt das Risiko, das Metall so weit zu verfestigen, dass es Risse bekommt. Daher gilt: Beim ersten Durchgang lieber leicht unterbiegen – dann präzise nachjustieren.

VI. Fortgeschrittene Techniken: Über die einfache Biegung hinaus

Eine herkömmliche Abkantbank arbeitet im Wesentlichen zweidimensional. Eine Kastenschwenkbiegemaschine („Box and Pan Brake“) hingegen ermöglicht Biegearbeiten in drei Dimensionen. Wahre Fertigkeit zeigt sich dabei nicht nur im Ziehen des Hebels, sondern in der strategischen Vorausplanung – also darin, die Biegenreihenfolge so zu gestalten, dass man sich nicht „in die Ecke biegt“, wo die Maschine selbst den letzten Falz unmöglich macht.

6.1 Kasten- und Wannenfertigung: Ein Zusammenspiel von Geometrie und Freiraum

Das Besondere an der Kastenschwenkbiegemaschine ist ihre segmentierte Klemmleiste – einzelne Stahlblöcke, die sogenannten „Finger“. Durch das Entfernen bestimmter Finger entstehen Freiräume, die ermöglichen, rechtwinklige Biegungen auszuführen, ohne bereits gefertigte Seiten zu zerdrücken.

Die Logik hinter der Fingeranordnung

Beim Herstellen einer standardmäßigen, vierseitigen Box (zum Beispiel 100 mm × 150 mm × 50 mm Höhe) kann man nicht einfach nach Gefühl entscheiden, welche Finger man verwendet. Hier ist systematische Planung gefragt – von innen nach außen.

1. Störkonturen voraussehen: Nach den ersten beiden Biegungen entstehen vertikale Wände, die beim weiteren Arbeiten als Hindernisse wirken. Bei einer Box mit 50 mm Höhe ragen diese Wände also 50 mm über die Auflagefläche hinaus.
2. Die Freiraum-Strategie:

• Phase 1 (Erste zwei Seiten): Verwende die gesamte Fingerbreite, um das komplette Werkstück zu spannen.
• Phase 2 (Verbleibende Seiten): Entnimm Finger, um eine Lücke zu schaffen, die der Länge der fertigen Seite plus dem erforderlichen Freiraum entspricht.
• Die Regel: Halte stets einen Freiraum von mindestens 3–5 mm an jeder Seite der Finger ein. Wenn dein Innenmaß beispielsweise 150 mm beträgt, sollte dein Fingerpaket etwa 140–145 mm messen.

1. Warnung zur Klemmfläche: Auch wenn Finger entfernt werden, muss der verbleibende Satz immer noch mindestens 50 % der Werkstückbreite abdecken. Wird etwa eine 150 mm lange Seite nur mit einem einzelnen, mittig platzierten 25 mm-Finger gebogen, verformt sich das Metall um diesen Finger herum – das Ergebnis ist kein sauberer, gerader Falz, sondern ein verzogener Biegekantenverlauf.

Arbeitsreihenfolge: Kurz- oder Langseiten zuerst?

Die Reihenfolge der Biegungen entscheidet, ob am Ende eine präzise, professionelle Box entsteht oder ein unbrauchbarer Ausschuss.

Goldene Regel: Zuerst die kurzen Seiten biegen.

1. Schritte 1 & 2: Beginne mit den beiden gegenüberliegenden kurzen Seiten – sie bestimmen die Tiefe der Box. Da die langen Seiten zu diesem Zeitpunkt noch flach bleiben, steht ausreichend Freiraum zur Verfügung und es gibt keine Behinderungen.
2. Schritte 3 & 4: Danach folgen die beiden langen Seiten. Die zuvor gebogenen kurzen Seiten (nun als vertikale Flansche) passen genau in die zuvor durch Entfernen von Fingern geschaffenen Freiräume.

Warum nicht mit den langen Seiten beginnen? Wenn Sie zuerst die langen Seiten biegen, ist die noch ungebogene kurze Seite breiter als der Abstand zwischen den bereits gebogenen langen Flanschen. Dadurch lässt sich das Werkstück nicht tief genug in die Abkantbank einschieben, um die Biegelinie korrekt auszurichten – die Flansche stoßen an den Maschinenrahmen und verhindern die richtige Positionierung.

Das „Hoch–Tief“-Prinzip für ungleich hohe Kästen

Beim Herstellen eines Kastens mit unterschiedlich hohen Wänden (z. B. vorne und hinten 50 mm, seitlich 30 mm):

• Zuerst die höheren Seiten biegen: Diese höheren Flansche benötigen mehr Freiraum. Wenn sie zuerst geformt werden, passen sie problemlos in die offenen Bereiche für die weiteren Biegungen.
• Die niedrigeren Seiten zuletzt biegen: Die niedrigeren Flansche stören beim finalen Biegevorgang weniger und geraten seltener in Konflikt mit der Spannleiste.

6.2 Umbördeln und Falzen: Die zweistufige Sicherheitskante

Eine unbearbeitete Metallkante stellt sowohl ein Sicherheitsrisiko als auch eine strukturelle Schwachstelle dar – sie kann leicht die Haut verletzen und besitzt geringe Steifigkeit. Bördeln (die Kante um 180° zurück auf sich selbst falten) beseitigt beide Probleme: Es entsteht eine glatte, sichere, abgerundete Kante, die gleichzeitig die Materialdicke am Rand verdoppelt und so Festigkeit und Haltbarkeit deutlich erhöht.

Schritt 1: Vorbiegen (Bildung des spitzen Winkels)

Eine Standard-Abkantbank kann eine vollständige 180°-Biegung nicht in einem einzigen Durchgang ausführen. Der erste Schritt ist daher das Vorformen eines spitzen Winkels als Vorbereitung auf das Bördeln.

• Einstellung: Platzieren Sie die Biegelinie in einem Abstand, der der gewünschten Bördelbreite entspricht – in der Regel 4- bis 6-fache Materialstärke.
• Ausführung: Ziehen Sie die Schürze über den normalen 90°-Anschlag hinaus, bis die Abkantbank ihre mechanische Grenze erreicht – typischerweise entsteht ein Winkel zwischen 135° und 145°. Das Ergebnis sollte an ein Buch erinnern, das fast geschlossen ist.

Schritt 2: Flachpressen (Das Quetschen)

Für diesen Arbeitsschritt muss die Maschine komplett neu eingerichtet werden.

1. Werkstück entnehmen: Nehmen Sie das Teil aus der Abkantbank.
2. Umlagern: Legen Sie das Werkstück flach auf die Maschine, sodass der spitz gebogene Flansch wie eine Haifischflosse nach oben zeigt.
3. Pressen: Entfernen Sie die Finger (oder wechseln Sie auf ein glattes Werkzeug) und senken Sie die Spannleiste ab. Statt mit dem Biegebalken zu arbeiten, nutzen Sie den Anpressdruck des oberen Balkens, um die Bördelkante flach zu drücken.

• Technik: Senken Sie die Spannleiste langsam ab, bis sie die Spitze der Biegung gerade berührt, und üben Sie dann gleichmäßigen Druck aus. Bei dickeren Materialien kann es notwendig sein, leicht auf den Spannhebel zu klopfen oder den Biegebalken minimal zu bewegen, um den Quetschvorgang abzuschließen.

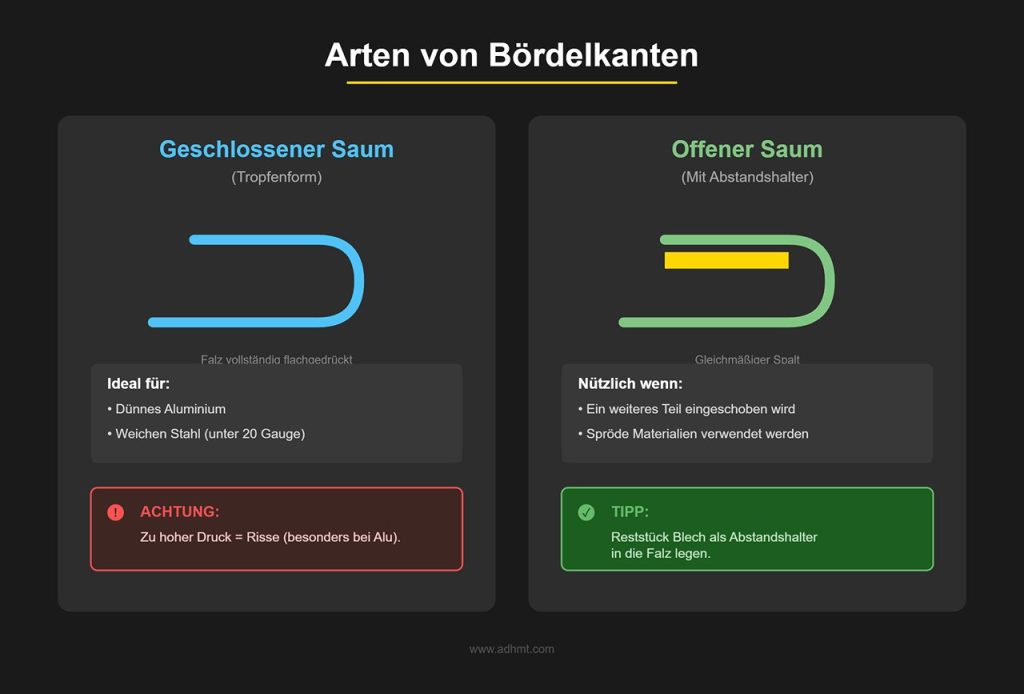

Arten von Bördelkanten

• Geschlossener Saum (Tropfenform): Die Falz wird vollständig flachgedrückt – ideal für dünnes Aluminium oder weichen Stahl (unter 20 Gauge). Achtung: Zu hoher Druck kann Risse entlang des äußeren Biegerichtungsradius verursachen, insbesondere bei Aluminium.
• Offener Saum: Legen Sie vor dem Pressen einen Abstandshalter – etwa ein Reststück Blech – in die Falz. So entsteht ein gleichmäßiger Spalt, nützlich wenn ein weiteres Teil eingeschoben werden muss (z. B. ein Falzprofil) oder wenn spröde Materialien nicht vollständig zusammengedrückt werden dürfen.

6.3 Tipps für Serienfertigung: Vom Hobbyisten zum Hersteller

Ein einzelner Haltewinkel mag fünf Minuten dauern, doch hundert Stück sollten nicht fünfhundert Minuten beanspruchen. Echte Effizienz beim manuellen Metallbiegen entsteht durch Minimierung von Schwankungen.

Die „No-Mark“-Revolution: Schablonen und Anschlagblöcke

Wenn Sie jedes Werkstück noch einzeln vermessen und anreißen, verschwenden Sie rund 80 % Ihrer Zeit.

• Der Anschlagblock: Anstatt eine angezeichnete Linie mit der Oberwange auszurichten, legen Sie die Blechkante an einem physischen Anschlag an.
• Umsetzung: Spannen Sie einen Stahl- oder Aluminiumblock am Arbeitstisch oder Hinteranschlag fest. Justieren Sie ihn so, dass die Rohkante des Blechs beim Kontakt mit dem Block die Biegelinie genau unter der Oberwange positioniert.
• Das Ergebnis: Schieben Sie jedes Werkstück einfach an den Anschlag, spüren den Kontakt – und führen die Biegung aus. Keine visuelle Ausrichtung notwendig, nur wiederholbare Bewegung im festen Rhythmus.

Logik der Serienbearbeitung

Vermeiden Sie es, ein Teil vollständig fertigzustellen, bevor Sie das nächste beginnen. Arbeiten Sie stattdessen in Bearbeitungsschritten.

• Der falsche Weg: Teil A aufnehmen → Biegung 1 ausführen → Biegung 2 → Biegung 3 → Teil A ablegen. (Erfordert drei separate Rüstvorgänge pro Werkstück.)
• Der richtige Weg: Einrichten für Biegung 1 und alle 100 Teile biegen. Anschließend für Biegung 2 umstellen und alle 100 Teile erneut bearbeiten.
• Warum: Diese Vorgehensweise fördert Muskelgedächtnis – spätestens beim zehnten Teil wissen Ihre Hände genau, welchen Druck sie anwenden müssen. Zudem reduziert sie deutlich die Zeit für das Umstellen von Fingern und Hinteranschlägen zwischen den Biegungen.

Ergonomie im Arbeitsablauf

Richten Sie Ihren Arbeitsplatz als U-förmige Zelle ein.

• Linke Seite: Stapel mit Rohmaterial.
• Mitte: Die Abkantpresse (das sind Sie).
• Rechte Seite: Behälter für fertige Teile.
• Der Ablauf: Ein Werkstück links entnehmen, bearbeiten und rechts ablegen. Vermeiden Sie das Überkreuzen der Arme oder ständiges Hin- und Herlaufen. Weniger überflüssige Bewegungen und Körperdrehungen können die Produktivität in einer Acht-Stunden-Schicht um 30–50 % steigern.

VII. Fehlersuche und Qualitätskontrolle

Was einen erfahrenen Techniker von einem durchschnittlichen Bediener unterscheidet, zeigt sich in seiner Reaktion auf Probleme. Trifft ein Defekt auf, verlässt sich ein Anfänger oft auf Vermutungen – und verschwendet dabei sowohl Zeit als auch Material. Ein Fachmann hingegen blickt über das sichtbare Symptom hinaus und sucht gezielt nach der eigentlichen Ursache. Sein Vorgehen ist systematisch, gestützt auf physikalisches Verständnis und logische Analyse. Effektive Fehlersuche hat nichts mit Glück zu tun, sondern mit der Fähigkeit, den mechanischen Ablauf des Problems Schritt für Schritt nachzuvollziehen.

7.1 Tabelle zur Diagnose häufiger Fehlerbilder

Die folgende Übersicht hilft dabei, sichtbare Symptome ihren physikalischen Ursachen zuzuordnen und die jeweils erforderlichen Korrekturmaßnahmen eindeutig zu bestimmen.

Symptom	Physikalische Ursache	Diagnostische Überprüfung	Korrekturmaßnahme
Bananenverformung (Kanueffekt) Der Biegewinkel stimmt an beiden Enden, öffnet sich jedoch in der Mitte stärker (stumpfer Winkel).	Durchbiegung des Pressenbetts: Unter hoher Biegebelastung biegt sich das Pressenbett um etwa 0,2–1 mm nach unten. Dadurch wirkt in der Mitte weniger effektive Biegekraft als an den steiferen Enden.	Dreipunktmessung: Mit einem digitalen Winkelmesser die Biegewinkel links, mittig und rechts messen. Ist der Winkel in der Mitte um 2°–4° weiter geöffnet als an den Enden, ist die Durchbiegung bestätigt.	1. Bombieren (Unterlegen mit Passstreifen): Präzisionsunterlagen (0,1–0,5 mm) unter der Mitte der Spannleiste oder des Betts einsetzen, um eine leichte Vorspannung zu erzeugen. 2. Vergrößerung des Rücksprungs: Von 1×(R+T) auf 1,2×(R+T) erhöhen, um die Spannung gleichmäßiger zu verteilen und die Bett-Durchbiegung zu reduzieren.
Rissbildung an der Biegelinie Sichtbare Oberflächenrisse oder raue „Orangenhaut“-Textur entlang des äußeren Biegeradius.	Überschreiten der Zugfestigkeit: 1. Zu enger Radius (R < 1T): Die Dehnung der Außenseite übersteigt 15–20 % und damit die zulässige Materialdehnung. 2. Biegen mit der Walzrichtung: Spannungen konzentrieren sich entlang schwächerer Kornstrukturen.	Vergrößerungskontrolle: Mit einer 10×-Lupe betrachten. Risse parallel zur Biegelinie weisen auf zu engen Radius hin. Risse entlang der Walzrichtung deuten auf Orientierungsfehler.	1. Biegeradius vergrößern: ≥ 1,5T für Baustahl und ≥ 2,5T für Edelstahl verwenden. 2. Material orientieren: Zuschnitt um 90° drehen, sodass der Bogen quer zur Walzrichtung erfolgt. 3. Weichglühen bei verfestigten Legierungen: Biegebereich vor dem Formen wärmebehandeln.
Konischer Bogen Der Biegewinkel variiert von einem Ende zum anderen (z. B. links 90°, rechts 95°).	Ungleichmäßige Klemmkraft: 1. Spannleiste nicht parallel zum Bett, wodurch sich das Werkstück auf der lockeren Seite verschiebt. 2. Anschlaglineal fehlausgerichtet, was zu einer schiefen Biegeachse führt.	Spaltkontrolle: 10 mm Endmaße an beiden Bettenden platzieren, Klemme verriegeln und den Spalt mit einem Mikrometer messen. Eine Differenz > 0,05 mm zeigt eine erhebliche Fehlstellung an. Papierprobe: Lässt sich Papier auf einer Seite leicht herausziehen, während es auf der anderen reißt, ist der Druck ungleichmäßig.	1. Parallelität kalibrieren: Exzenter oder Verbindungsarme auf der lockeren Seite einstellen, um den Klemmdruck auszugleichen. 2. Anschlaglineal rechtwinklig ausrichten: Mit Präzisionswinkel gegen die Vorderkante des Betts prüfen, ob die Anschlagleiste innerhalb < 0,15 mm/m parallel verläuft.
Oberflächenabdrücke (Matrizenspuren) Tiefe Eindrücke, Kratzer oder eingebettete Partikel auf der fertigen Oberfläche.	Verschmutzung oder übermäßiger Druck: 1. Ablagerungen (Walzhaut, Rost oder Späne) in der Matrize. 2. Übermäßige Klemmkraft (2–3× notwendige Kraft). 3. Materialaufrauen durch unzureichende Schmierung.	Weiße-Tuch-Prüfung: Matrize mit sauberem weißen Tuch abwischen – schwarze Rückstände, Metallstaub oder Öl weisen auf Verschmutzung hin. Tiefenprüfung: Eindrücke tiefer als 0,05 mm sind bei Sichtteilen meist nicht akzeptabel.	1. Werkzeugreinheit: Matrizen täglich mit Isopropylalkohol und Scotch-Brite-Pads reinigen. 2. Schutzband: 0,15–0,30 mm Urethanpressenband auf Matrize oder Werkstück aufbringen, um direkten Metallkontakt zu vermeiden. 3. Druck reduzieren: Klemmkraft so weit verringern, dass der Papierstreifen gerade so gehalten wird.

7.2 Notfallverfahren: Aus Panik Kontrolle machen

Sicheres Freigabeprotokoll für verklemmte Werkstücke

Szenario: Während eines Tiefbiegens schnellt das Material plötzlich zurück oder verklemmt sich im Werkzeug am unteren Totpunkt. Die Schürze lässt sich nicht mehr bewegen, das Werkstück steckt fest zwischen Oberbalken und Bett.

Die goldene 60-Sekunden-Regel: Ruhe bewahren. Keine Gewalt auf die Hebel ausüben. Befolgen Sie sofort das folgende Verfahren.

Absolute Verbote (unzulässige Handlungen):

• ❌ Niemals die Maschine, Werkzeuge oder Gestänge mit Hammer oder Brechstange schlagen. Präzisionsgeschliffene Flächen können brechen oder der Rahmen bleibend verformt werden.
• ❌ Niemals mit mehreren Personen die Schürzenhebel gewaltsam zusammenpressen. Ist der Mechanismus blockiert, kann zusätzliche Kraft die Drehzapfen abscheren.
• ❌ Niemals in den Quetschbereich greifen, um das Metall zu positionieren, solange die Maschine unter Spannung steht.

Freigabeverfahren:

1. Bereich sichern (LOTO): Auch manuelle Abkantpressen speichern kinetische Energie im gebogenen Werkstück. Räumen Sie den unmittelbaren Arbeitsbereich und entfernen Sie alle Personen. Bei Maschinen mit hydraulischer Unterstützung zuerst Lock Out/Tag Out am Stromanschluss durchführen.
2. Art der Blockierung feststellen:

• Werkzeugblockierung: Der Oberstempel klemmt im unteren V-Werkzeug (selten bei Schwenkbiegemaschinen, häufiger bei Gesenkbiegepressen).
• Materialblockierung: Das Werkstück ist geknickt oder deformiert und dadurch physisch zwischen den Fingern eingeklemmt.

1. Mechanische Entspannung (Stufe 1):

• Bevor Sie die Biegeschürze bewegen, zunächst den Klemm­druck verringern.
• Den Nockenhebel behutsam entriegeln. Steht das Material unter hoher Spannung, kann der Hebel ruckartig zurückschnellen – stellen Sie sich seitlich außerhalb seiner Bewegungsbahn.

1. Gezielte Demontage (Stufe 2):

• Bleibt die Klemme blockiert, internen Spannungen abbauen, indem Sie die Justierschrauben für Klemmkraft oder Rücksprung schrittweise lösen.
• Beide Seiten gleichmäßig etwa eine Vierteldrehung lockern, bis die Klemmvorrichtung so weit abgesenkt ist, dass sich das Werkstück befreien lässt.

1. Das Opfer (Stufe 3):

• Liegt die Blockierung an starker Materialverformung, gefährden Sie nicht die Maschine. Schneiden Sie das Werkstück – unter Beachtung aller Brandschutzvorschriften – mit einem Winkelschleifer oder Plasmaschneider an Ort und Stelle auf, um Spannung abzubauen. Lieber das 20‑Euro-Blech opfern als die 5.000‑Euro-Maschine zerstören.

Mechanische Geräusche sind die Hilferufe der Maschine. Wer diese Warnsignale ignoriert, riskiert fast sicher einen Totalausfall.

Geräuschprofil	Physische Ursache	Dringlichkeit	Maßnahmenplan
Hochfrequentes Quietschen oder „Zwitschern“	Trockene Reibung: Scharniergelenke oder Gegengewichtsschlitten laufen Metall auf Metall.	⚠️ Niedrig (chronisch)	Sofort anhalten und schmieren. Verwenden Sie Lithiumfett an Schmiernippeln oder geben Sie Führungsöl auf die Gleitflächen.
Rhythmisches „Klonk“ oder „Klick“	Lockere Befestigungselemente: Eine Schraube an der Apron-Mechanik, den Fingern oder am Hinteranschlag hat sich durch Vibration gelöst.	⚠️ Mittel	Sofort anhalten. Alle Verbindungsschrauben prüfen und das Drehmoment der Fingerklemmenschrauben kontrollieren. Ein loser Finger kann zu einem gefährlichen Wurfgeschoss werden.
Mahlendes oder knackendes Geräusch	Struktureller Schaden: Fremdkörper im Scharnierlager oder Lagerschaden.	⚠️⚠️ Hoch	Nicht weiter betreiben. Dies weist auf schwere innere Schäden hin. Scharnierbaugruppe zerlegen und auf zerstörte Lager oder eingelaufene Wellen prüfen.
Lautes „Rauschen“ oder „Surren“	Gegengewichtsstörung: Ausgefranste Kabel oder verschlissene Kettenglieder im Gegengewichtssystem.	⚠️⚠️⚠️ Kritisch	Sofort den Gefahrenbereich räumen. Ein gerissenes Kabel kann hunderte Kilo Stahl plötzlich freisetzen. Verschlissene oder beschädigte Kabel bzw. Ketten unverzüglich ersetzen.

Die Abschalt-Regel: Wenn Sie ein ungewohntes Geräusch bemerken – insbesondere in Verbindung mit Vibration, Hitze oder Brandgeruch – gilt die Maschine offiziell als außer Betrieb. Versuchen Sie nicht, das aktuelle Werkstück zu beenden oder „noch einen letzten Biegevorgang“ durchzuführen.

VIII. Wartung und berufliche Weiterentwicklung

8.1 Wartungszyklus für Geräte

Eine manuelle Abkantpresse ist aus Gusseisen und schwerem Stahlblech gefertigt – robust, aber keinesfalls unzerstörbar. Ihre Präzision basiert auf engen Toleranzen und gleichmäßigen Reibflächen. Vernachlässigung führt zu mechanischem Spiel, dem sogenannten „Klappern“, und Klappern ist der erklärte Feind der Genauigkeit.

Die tägliche „Vorflug“-Kontrolle (5 Minuten) Gehen Sie diese Überprüfung so sorgfältig an wie ein Pilot vor dem Start. Sie sichern damit sowohl Ihre Arbeitsgenauigkeit als auch Ihre persönliche Sicherheit.

Bauteil	Maßnahme	Hintergrund (Physik & Sicherheit)
Scharniere der Biegeleiste	Sichtprüfung und Reinigung: Metallstaub und altes Fett abwischen.	Diese Drehpunkte tragen die gesamte Belastung beim Betrieb. Vermischt sich Metallstaub mit Fett, entsteht ein feines Schleifmittel, das die Stahlwelle langsam abnutzt und dauerhaftes Spiel verursacht.
Spannflächen	Der Finger-Test: Mit behandschuhtem Finger entlang der Oberkante und des Tisches fahren und jegliche Partikel entfernen.	Bereits ein einzelner eingeklemmter Stahlspan kann bleibende Eindrücke in der Spannkante hinterlassen – oder das nächste Werkstück beschädigen.
Gegengewichtsschrauben	Schraubenschlüssel-Kontrolle: Prüfen, dass alle Schrauben fest sitzen.	Vibration lockert Schrauben im Laufe der Zeit. Ein loses Gegengewicht kann sich in ein schweres Geschoss verwandeln – direkt auf Ihre Füße gerichtet.
Bett & Schürze	Rostschutz: Am Ende jeder Schicht leicht mit WD-40 oder Gleitbahnöl benetzen.	Die in Handschweiß enthaltenen Säuren können über Nacht Fingerabdrücke ins blanke Metall ätzen und damit die glatte Oberfläche beeinträchtigen, die für präzises Materialgleiten nötig ist.

Wöchentliche Wartung: Schmierung und Spannungsprüfung

• Die „Goldlöckchen“-Regel der Schmierung: Anfänger glauben oft, dass mehr Fett automatisch besseren Schutz bedeutet. Falsch. Zu viel Fett zieht Werkstattstaub an und verwandelt ihn in eine körnige Masse, die den Verschleiß beschleunigt.
  • Vorgehensweise: Suchen Sie alle Schmiernippel (Zerk-Fittings) und reinigen Sie diese vor dem Einsatz der Fettpresse. Pumpen Sie nur so lange, bis ein wenig altes Fett austritt, und wischen Sie jeden Überschuss ab.
• Prüfung der Verbindungen: Kontrollieren Sie die Zugstangen oder Ketten, die die Schürze mit den Gegengewichten verbinden. Fühlt sich eine Seite lockerer an als die andere, verdreht sich die Schürze beim Anheben – das führt zu konischen oder ungleichmäßigen Biegungen.

Vierteljährliche Kalibrierung: Parallelität prüfen Mit der Zeit und häufiger Nutzung kann sich der Spannbalken leicht aus der Flucht bewegen.

• Test: Legen Sie zwei identische Parallelendmaße (oder gleich breite Streifen aus Blech) an die äußerste linke und rechte Seite des Tisches und spannen Sie diese fest ein.
• Auswertung: Versuchen Sie, beide Teile herauszuziehen. Lässt sich eines leicht lösen, während das andere fest sitzt, spannt Ihre Abkantpresse ungleichmäßig. Justieren Sie die Zugstangen oder Exzenter, bis der Balken wieder gleichmäßigen Druck ausübt.

8.2 Werkzeugmanagement

In einer Kastenschwenkbiegemaschine sind die „Finger“ keine einfachen Stahlblöcke – es handelt sich um präzisionsgeschliffene Werkzeuge. Schon die Beschädigung eines einzelnen Fingers mindert die Genauigkeit sämtlicher nachfolgender Kästen.

Aufbewahrung: Das „Eierkarton“-Prinzip Legen Sie Fingerwerkzeuge niemals lose in eine Schublade. Gehärteter Stahl ist spröde; stoßen die Teile aneinander, entstehen Abplatzungen.

• Bewährte Methode: Bauen oder kaufen Sie ein Holzgestell mit individuellen Aufnahmen für jeden einzelnen Finger. So verhindern Sie, dass die Teile gegeneinanderschlagen, minimieren die Gefahr von Ausbrüchen an den Kanten und erleichtern die Bestandskontrolle—fehlende Werkzeuge fallen sofort auf.

Verschleißanalyse: Werkzeuge lesen lernen Untersuchen Sie regelmäßig die Nase der Fingerwerkzeuge sowie den Radius der V-Matrize auf Anzeichen von Abnutzung oder Beschädigung.

• Aufschmieren (Adhäsion): Glänzende, verschmierte Aluminiummarken auf den Stahlfingern deuten auf Aufschmieren hin—durch Reibung und Druck hat sich Aluminium fest mit der Werkzeugoberfläche verbunden.
  • Abhilfe: Nicht mit dem Schraubendreher abkratzen. Verwenden Sie stattdessen ein feines Scotch-Brite-Pad und ein kriechfähiges Schmiermittel, um das angehaftete Material schonend zu lösen und zu entfernen.
• Der „Pilz“-Effekt: Hat die Spitze der Nasenleiste eine hochstehende Kante oder einen Grat entwickelt, ist das ein Hinweis darauf, dass die Maschine über ihre Nennkapazität hinaus belastet wurde—meist durch Biegen von zu starkem Material.
  • Entscheidung: Kleine Grate lassen sich mit einem feinen Ölstein glätten. Bei stärkerer Verformung ist professionelles Planschleifen oder der vollständige Austausch des Bauteils erforderlich.

8.3 Der Schritt von Handarbeit zu Automatisierung

Manuelle Arbeit ist alles andere als veraltet—sie ist die unverzichtbare Grundlage, um anspruchsvolle Fertigung zu beherrschen. Die Branche sucht händeringend nach CNC-Abkantpressenbedienern, die das Verhalten von Metall verstehen und nicht nur die Maschinensteuerung.

Warum Handarbeitskenntnisse Sie zu einem besseren CNC-Bediener machen

• Taktile Daten vs. digitale Daten: Ein CNC-Bediener sieht vielleicht einen Ausschlag am Lastmessgerät und fragt sich, warum. Ein erfahrener Handwerker weiß es—weil er den Unterschied im Widerstand gespürt hat, wenn gegen oder mit der Walzrichtung gebogen wird. Dieses gefühlsbasierte Materialverständnis kann keine Software ersetzen.
• Federwirkung intuitiv erfassen: Überbiegt eine CNC-Maschine ein Teil, würde ein Neuling vielleicht nur den Programmwert anpassen. Der erfahrene Handwerker hingegen erkennt, dass die Materialcharge eine höhere Zugfestigkeit haben könnte, und kann die Korrektur antizipieren, bevor ein weiteres Werkstück verschwendet wird.
• Einrichte-Logik: Die Grundprinzipien der Kollisions- und Störkanten-Geometrie – also das Planen der Biegeabfolge etwa für einen Kasten – sind bei manuellen wie auch bei automatisierten Systemen identisch. Das räumliche Vorstellungsvermögen, das Sie an einer manuellen Abkantpresse entwickeln, lässt sich direkt auf die Programmierung komplexer Abfolgen an einer hochmodernen CNC-Abkantpresse von Amada oder Trumpf übertragen.

Die Karriereleiter

1. Stufe 1: Der Bediener – versiert im Umgang mit Werkstoffen, beim Einlegen von Werkstücken und beim Ausführen grundlegender manueller Biegungen.
2. Stufe 2: Der Einrichter – geübt im Berechnen von Biegeverkürzungen, in der Auswahl des passenden Werkzeugs und im präzisen Einstellen der manuellen Abkantpresse für exakte Ergebnisse.
3. Stufe 3: Der Metallbauer/Fertiger – an diesem Punkt steigen Sie auf CNC- und hydraulische Abkantpressen um. Sie greifen auf Ihr Wissen über das Verhalten von Metallen zurück, um Maschinen zu programmieren, Spezialwerkzeuge zu entwerfen und Fertigungsprozesse im Hinblick auf Effizienz und Präzision zu optimieren.

Wer den nächsten Schritt gehen möchte, findet unter anderem in der WADG Serie Elektrische Abkantpresse oder der ULE Serie Doppeltisch-Faserlaserschneidmaschine moderne Lösungen, die das gelernte Wissen perfekt ergänzen.

Empfohlene Ressourcen für den Aufstieg

• Fachbücher: Sheet Metal Technology von Richard Budzik – weithin anerkannt als Standardwerk im Bereich Blechbearbeitung.
• Zertifikate: Ziehen Sie den Erwerb der Zertifizierung „Precision Sheet Metal Operator“ (PSMO) der Fabricators & Manufacturers Association (FMA) in Betracht.
• Fachcommunity: Beteiligen Sie sich an Branchenforen wie The Fabricator oder practicalmachinist.com. Der Austausch mit erfahrenen Fachkräften bietet wertvolle Einblicke und Techniken, die in keinem Handbuch stehen.
• Weitere Maschinenlösungen: Schauen Sie sich auch die ULF Serie Einzeltisch-Faserlaser-Schneidmaschine und die ULJM Serie Präzisions-Laserschneidmaschine für präzise Zuschnitte an.

Abschließende Anmerkung des Autors: Die manuelle Abkantpresse ist eine Verlängerung Ihres eigenen Gestaltungswillens – ehrlich, anspruchsvoll und zutiefst befriedigend. Respektieren Sie die Physik, arbeiten Sie fokussiert und lassen Sie sich vom Metall leiten. Die hier erarbeitete Meisterschaft bildet das Fundament für jede künftige handwerkliche Exzellenz in der Fertigung. Also: Gehen Sie hinaus und erschaffen Sie etwas Reales. Für technische Dokumentationen und Datenblätter können Sie jederzeit alle relevanten Informationen herunterladen oder das Hilfe-Center nutzen.
