Das Biegen von Blech ist der Prozess, bei dem ein CNC- oder manuelles Biegewerkzeug verwendet wird, um Blech in dreidimensionale Formen zu bringen. Was zunächst recht einfach klingt, erfordert tatsächlich eine Vielzahl komplexer Berechnungen, Vorbereitungen und Fachbegriffe. Wir haben bereits viele Informationen zum Design für Blechbiegen und zum Anordnen von Geometrien rund um Biegelinien bereitgestellt, aber das Verständnis der Fachbegriffe rund um das Biegen von Blech hilft Ihnen dabei, genau nachzuvollziehen, was mit Ihrem Bauteil während des Biegeprozesses geschieht und warum unsere Richtlinien so gestaltet sind, wie sie es sind.
Eines der schwierigeren Konzepte beim Blechbiegen ist der sogenannte K-Faktor. In diesem Artikel sowie im begleitenden Video erklären wir alles, was Sie über den K-Faktor wissen müssen und wie er berechnet wird.
Der K-Faktor ist das Verhältnis zwischen der Dicke des zu biegenden Blechs und der sogenannten „neutralen Achse/Linie“. Die neutrale Achse ist eine gedachte Linie, die die Dicke des Blechs in zwei Hälften teilt und sich durch das gesamte Bauteil zieht. Sie stellt den Bereich des Materials dar, der beim Biegen nicht gedehnt oder gestaucht wird, sondern sich lediglich in Richtung der Biegung verschiebt. Der K-Faktor nutzt diese Beziehung zwischen neutraler Achse und Dicke, um zu bestimmen, wie stark das Metall auf der Innenseite der Biegung gestaucht und auf der Außenseite gedehnt wird – und wie sich dadurch die Gesamtlänge des Bauteils ändert.
Die Kenntnis des K-Faktors eines Bauteils ist entscheidend für den Biegeprozess, da er die Auswahl des Werkzeugs und den Biegewinkel beeinflusst. Darüber hinaus ist es für Sie wichtig, den K-Faktor schon beim Entwurf zu kennen. Da sich die Länge eines Bauteils durch das Biegen verändert, müssen Sie bereits in der Konstruktionsphase die Materialdehnung und -stauchung berücksichtigen.

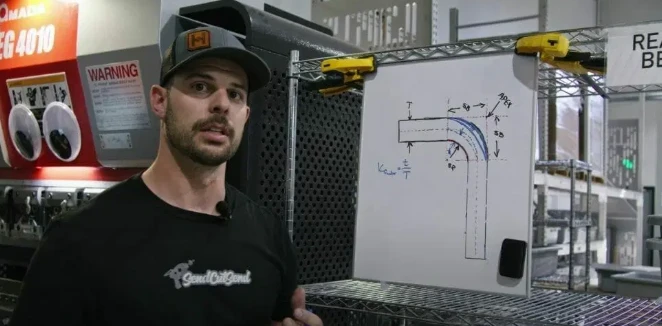

Der K-Faktor ist insgesamt ein komplexes Thema, das man nur versteht, wenn man alle relevanten Begriffe kennt. Es gibt vier Schlüsselbegriffe, die für das Verständnis und die Berechnung des K-Faktors wichtig sind: Apex, Rücksprungpunkt (Setback Point), neutrale Linie/Achse und Biegeradius. Später zeigen wir die Formeln zur Berechnung des K-Faktors und der Biegezugabe, in denen alle diese Begriffe als Werte vorkommen. Auch wenn Sie diese Formeln und Werte nicht auswendig kennen müssen, hilft Ihnen dieses Wissen, das Verhalten von Blech beim Biegen besser zu verstehen und Ihr Design entsprechend anzupassen.
Sehen wir uns diese vier Begriffe im Detail an, um zu verstehen, wie sie den K-Faktor und das Endergebnis Ihres gebogenen Blechteils beeinflussen.
Beginnen wir mit den grundlegenden Begriffen des Biegens und der Flansche. In diesem Beispiel betrachten wir eine einfache 90°-Biegung mit zwei Flanschen: einen oben, einen unten und die Biegung in der Mitte.

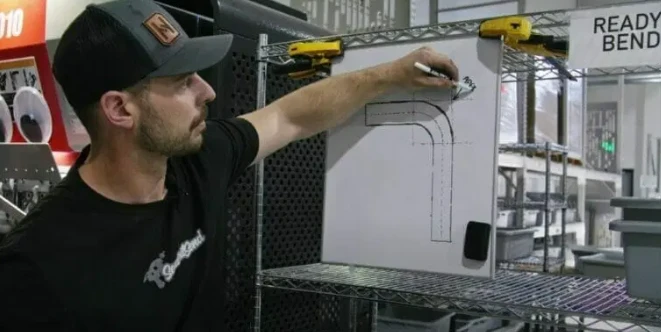

Der erste Begriff, den wir erläutern möchten, ist der sogenannte Apex oder auch Formpunkt. Das ist der theoretische Mittelpunkt der Biegung. Der Apex befindet sich an der Stelle, an der sich die Tangenten der Biegung treffen. Hätten wir eine perfekte Ecke ohne Radius, wäre der Punkt, an dem sich die Kanten treffen, genau der Apex oder Formpunkt.

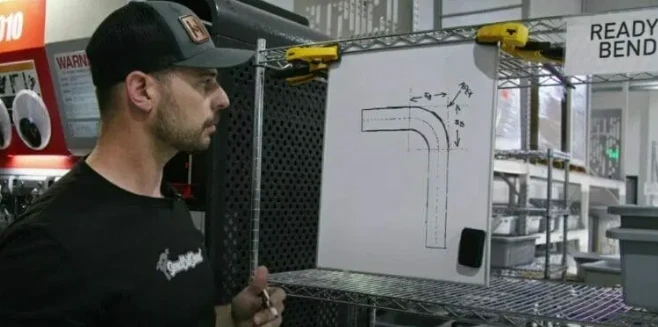

Der nächste Begriff ist der Rücksprungpunkt, im Beispiel mit „SB“ gekennzeichnet. Der Rücksprungpunkt ist der Abstand vom Apex zurück zur Biegelinie, also zu dem Punkt, an dem die Biegung in den Flansch übergeht. Unsere Beispielbiegung hat zwei Rücksprungpunkte – einen auf jeder Seite der Biegung mit identischem Abstand. Zwei Faktoren beeinflussen den Rücksprung besonders: der Biegewinkel und der Biegeradius. Verändert sich der Radius, verschiebt sich die Biegelinie nach unten; verändert sich der Winkel, verschiebt sich der Apex.

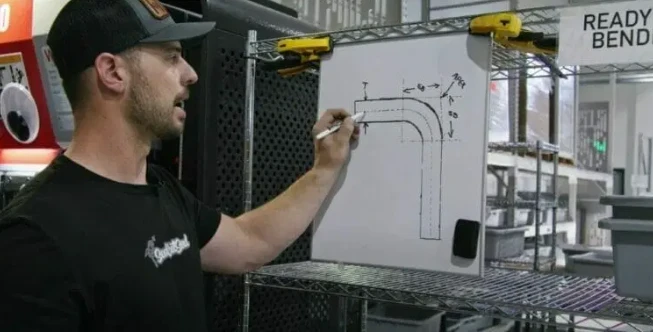

Als nächstes betrachten wir die neutrale Linie (im Beispiel als gestrichelte Linie dargestellt). Die neutrale Linie verläuft durch die Mitte des Bauteils, also auf halber Materialdicke. Sie wird „neutral“ genannt, weil das Material entlang dieser Linie beim Biegen weder gedehnt noch gestaucht wird. Während der Biegung verschiebt sich die neutrale Linie leicht zur Innenseite der Biegung.

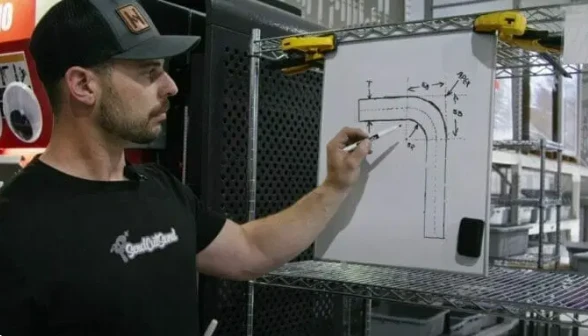

Ein weiterer wichtiger Begriff im Zusammenhang mit dem K-Faktor ist der Biegeradius. Der Biegeradius wird auf der Innenseite des Bauteils gemessen, nicht auf der Außenseite. Das ist entscheidend, weil das Material auf der Innenseite in Kompression gerät (gestaucht wird) und auf der Außenseite in Zugspannung (gedehnt wird). Die Innenseite wird dabei tatsächlich komprimiert und geformt, während die Außenseite gedehnt wird und sich zur neutralen Linie hin verschiebt.
Wird die Außenseite stärker gedehnt, wird sie dünner, wodurch sich auch die neutrale Linie weiter nach innen verschiebt. Diese Verschiebung und Materialverdünnung ist die Grundlage für den Begriff „K-Faktor“. Der K-Faktor ist das Verhältnis der neuen, reduzierten Dicke zur ursprünglichen Gesamtdicke.
Diese Konzepte sind oft schwer allein anhand von Text oder Bildern zu verstehen. Besonders bei komplexen Themen wie dem Blechbiegen hilft es, den Vorgang in Echtzeit zu sehen. Im folgenden Video erklärt Jake alle genannten Begriffe und Konzepte anhand eines einfachen gebogenen Bauteils.
Der K-Faktor ist nicht das einzige schwierige Konzept beim Blechbiegen. Alles beim Formen und Biegen wirkt zunächst wie eine geheimnisvolle Kunst. Unser Ziel ist es, dass Sie genau nachvollziehen können, was mit Ihrem Teil in jedem Schritt des Fertigungsprozesses passiert – auch beim Biegen und Formen. Zum Glück haben wir eine ganze Videoserie zum Blechbiegen erstellt, die Ihnen anhand echter Anwendungsbeispiele und einfacher Erklärungen jeden Schritt näherbringt. Das oben erwähnte K-Faktor-Video ist Teil dieser Serie. Vom Berechnen des Biegeabzugs bis zum Konfigurieren von Biegungen in unserer App: Die neunteilige Serie zeigt Ihnen alles, was Sie wissen müssen, um Ihr erstes gebogenes Blechteil erfolgreich zu entwerfen.
Der K-Faktor ist ein entscheidendes Verhältnis zur Berechnung der Biegezugabe (Stretching). Die folgende Formel zeigt das Verhältnis zwischen der Mittellinienstärke (t) in der Biegung und der Ausgangsmaterialdicke (MT):
K = (t/MT)
t = Mittellinien-Dicke in der Biegung
MT = Materialdicke

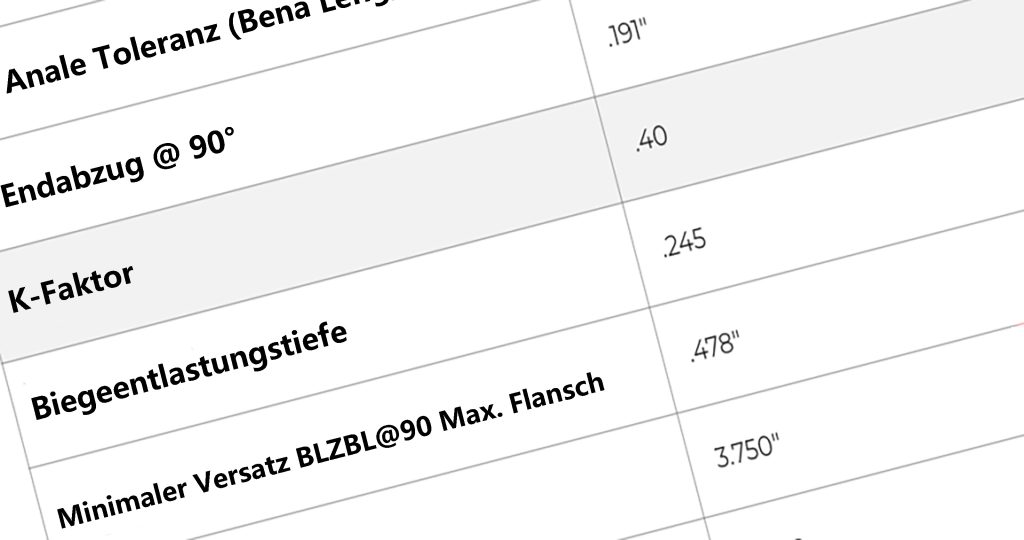

Das Problem dabei: Es ist eine Menge Mathematik im Spiel. Sie sollten sich jedoch nicht wie ein Raketenwissenschaftler fühlen müssen, nur um spannende Dinge zu erschaffen. Deshalb haben wir für Sie die Notwendigkeit dieser Berechnungen eliminiert. Mit unserem einfachen Biegenrechner können Sie einfach die Daten Ihres Teils eingeben und erhalten sofort alle wichtigen Werte zur Anpassung Ihres Designs. Überprüfen Sie Ihr Design sogar direkt mit dem integrierten 3D-Viewer.
Der größte Unterschied zwischen K-Faktor und Y-Faktor beim Blechbiegen besteht darin, dass der Y-Faktor die inneren Spannungen des Materials stärker berücksichtigt als der K-Faktor. Das bedeutet, dass Berechnungen mit dem Y-Faktor etwas genauer sind, aber auch deutlich komplizierter und andere Werte, wie etwa die Biegezugabe, anders berechnet werden.
Die Berechnung des Y-Faktors ist meist nur bei sehr komplexen Biegungen in speziellen Materialien notwendig. In der Praxis setzen die meisten Werkstätten und Fachleute auf den K-Faktor als Industriestandard.
