Sie nehmen um 2 Uhr morgens einen frisch gebogenen Tang von der Abkantpresse, legen den Winkelmesser an und lächeln. Exakt getroffen. Doch sobald Sie versuchen, diesen Tang in die zugehörige Baugruppe einzuschieben, bleibt er auf halbem Weg stecken. Der Winkel ist perfekt – trotzdem ist das Teil Ausschuss.
Ich habe schon erlebt, wie Kollegen diesem Problem stundenlang hinterherjagen: Sie verändern die Stößeltiefe um Tausendstel, geben dem Hinteranschlag die Schuld und werfen am Ende ein eigentlich gutes Stück Stahl in den Schrott. Sie versuchen, ein geometrisches Problem mit einer reinen Winkel-Lösung zu beheben.
Beim Formen von geformten Tangs ist der Winkelmesser ein Lügner. Der Winkel mag stimmen, doch wenn der Radius zu groß oder zu klein ausfällt, versagt der Tang.

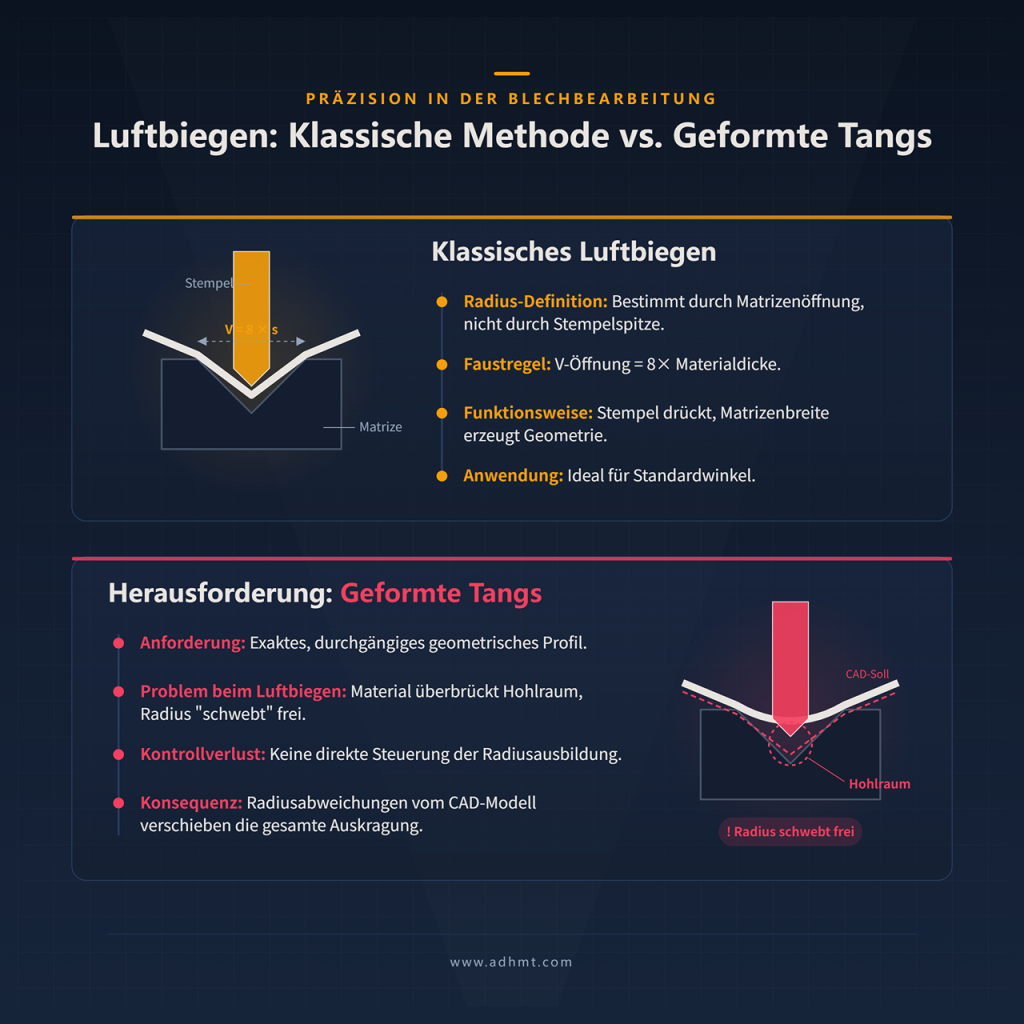

Beim klassischen Luftbiegen wird der Innenradius durch die Matrizenöffnung bestimmt, nicht durch die Stempelspitze. Die alte Werkstattregel lautet: V-Öffnung = 8× Materialdicke. Wenn Sie 0,125″ Baustahl über eine 1″-V-Matrize biegen, bildet sich der Innenradius von selbst bei etwa 0,160″, unabhängig davon, ob Sie eine Stempelspitze von 0,030″ oder 0,060″ verwenden. Der Stempel drückt lediglich – die Matrizenbreite erledigt die eigentliche Geometrie.
Das funktioniert gut bei einem Standardwinkel, bei dem letztlich nur der Endwinkel zählt. Man fährt den Stempel tiefer, der Winkel schließt sich, und alle sind zufrieden.
Ein geformter Tang ist jedoch mehr als nur eine einfache Biegung – er ist ein durchgängiges geometrisches Profil, das exakt zu einer anderen Oberfläche passen muss. Beim Luftbiegen überbrückt das Material den Hohlraum der V-Matrize. Der Radius hängt gewissermaßen frei im Raum. Sie steuern, wie weit der Stempel einfährt, haben jedoch keinerlei direkte Kontrolle darüber, wie sich der Radius in diesem Freiraum ausbildet. Weicht der entstehende Radius vom CAD-Modell ab, verschiebt sich die gesamte Auskragung des Tangs. Wie verhält sich dieser „schwebende“ Radius also, wenn das Bauteilprofil komplexer wird?
Betrachten Sie das Abwicklungsprofil eines geformten Tangs. Es besitzt selten eine gerade, gleichmäßige Kante, die exakt parallel zur Biegelinie verläuft. Stattdessen verjüngt es sich, ist gekrümmt oder weist Ausschnitte direkt in der Umformzone auf.
Wenn Sie einen Stempel in eine universelle V-Matrize drücken, muss das Material von beiden Seiten gleichmäßig nach innen fließen. Bei einem Tang ist die Oberfläche jedoch nicht symmetrisch. Das schmale Ende bietet weniger Widerstand als die breite Basis. Ohne eine physische Begrenzung, die das Material zurückhält, folgt das Metall dem Weg des geringsten Widerstands. Das Material zieht ungleichmäßig nach, wodurch sich der Tang leicht aus dem Winkel verdreht, noch bevor der Stößel den unteren Totpunkt erreicht.
Das Luftbiegen eines Tangs ist wie das Steuern eines Autos auf Glatteis.
Sie geben am Stößel Lenkimpulse, doch das Material entscheidet anhand seiner eigenen Geometrie, wohin es tatsächlich will. Sie können die Hinteranschläge die ganze Nacht nachjustieren, aber wenn das Metall seitlich in die V-Matrize fließt, wird Ihr Tang niemals fluchten. Warum verschärft sich diese Unvorhersehbarkeit von Charge zu Charge?
Blech vom Walzwerk entspricht nie exakt dem Nennmaß. Ihr 11-Gauge-Stahl kann am Montag 0,119″ messen und am Donnerstag 0,122″. Bei einer normalen Luftbiegung verändert eine Dickentoleranz von 0,003″ lediglich den Winkel um ein oder zwei Grad, was sich mit einer kurzen Stößelkorrektur beheben lässt.
Tangs verzeihen das nicht so leicht. Da das Profil des Tangs auf einen präzisen Radius angewiesen ist, um seine Gegenkurve zu erzeugen, verändert diese Abweichung von 0,003″ den natürlichen Radius, der sich in der V-Matrize bildet. Dickeres Material widersetzt sich der Biegung stärker und erzeugt einen größeren Radius; dünneres Material legt sich enger an. Berücksichtigt man zusätzlich die Walzrichtung – ob parallel oder quer zur Walzrichtung gebogen wird –, wird auch die Rückfederung zu einer variablen Größe. Wenn Sie parallel zur Faser bei einem schmalen Tang-Profil biegen, federt das Material nicht nur zurück, sondern öffnet sich über die Biegebreite hinweg ungleichmäßig.
Sie führen einen Kampf an drei Fronten: Dicke, Walzrichtung und Rückfederung. Und das mit einem Werkzeug, das nur eine Variable steuert – die Tiefe. Wo liegt der grundlegende mechanische Fehler in diesem Ansatz?
Winkel täuschen – der Radius sagt die Wahrheit. Das gesamte Versagen des Luftbiegens bei geformten Tangs beruht auf dem Fehlen einer physischen Begrenzung.
Beim Luftbiegen verlangen Sie vom Metall, in freiem Raum einen perfekten, wiederholbaren Radius zu bilden. Sie verlassen sich darauf, dass sich die inneren Spannungen des Materials jedes Mal identisch verhalten. Doch wie gezeigt, verhält sich das Material nicht konstant. Die Dicke schwankt, die Faser wirkt entgegen, und die ungleichmäßige Geometrie des Tangs zieht die Biegung aus der Mitte.
Um das zu korrigieren, dürfen Sie den Tang nicht wie einen standardmäßigen 90-Grad-Winkel behandeln. Sie müssen das Metall auf Schienen setzen. Anstatt den Radius in einer überdimensionierten V-Öffnung frei entstehen zu lassen, benötigen Sie eine physische Kavität, die das Material einschließt und es in eine definierte Form zwingt. Das Werkzeug muss den Radius vorgeben – nicht das Material. Genau hier setzen moderne, vollständig CNC-gesteuerte Lösungen an, wie sie etwa die CNC-Abkantpressen von ADH Machine Tool bieten: Sie ermöglichen eine reproduzierbare Radiusvorgabe, präzise Prozesskontrolle und die Integration in automatisierte Blechfertigung – statt sich auf das unberechenbare Verhalten des Werkstoffs zu verlassen.
Ein Programmierer sitzt am Schreibtisch, öffnet das Abwicklungsmaß für einen 11-Gauge-Form-Tang und gibt einen Standard-K-Faktor von 0,446 ein. Er entnimmt die übliche Biegeverkürzung aus der Werkstatt-Haupttabelle, exportiert die DXF-Datei und schickt sie an den Laser. Zwölf Stunden später fährt der Bediener in der Nachtschicht den Stempel in der Formmatrize auf Anschlag, misst den Schenkel und stellt fest, dass er 0,040″ zu lang ist. Der Bediener macht den Laser verantwortlich; der Programmierer den Bediener. Beide liegen falsch. Die Berechnung war fehlerhaft, weil sie davon ausging, dass das Metall in einer überdimensionierten V-Matrize frei schwebt. Wenn Sie auf Formwerkzeuge umstellen, setzen Sie das Metall auf Schienen. Die Kavität bestimmt den tatsächlichen Radius – und damit sind die bisherigen Berechnungen hinfällig.

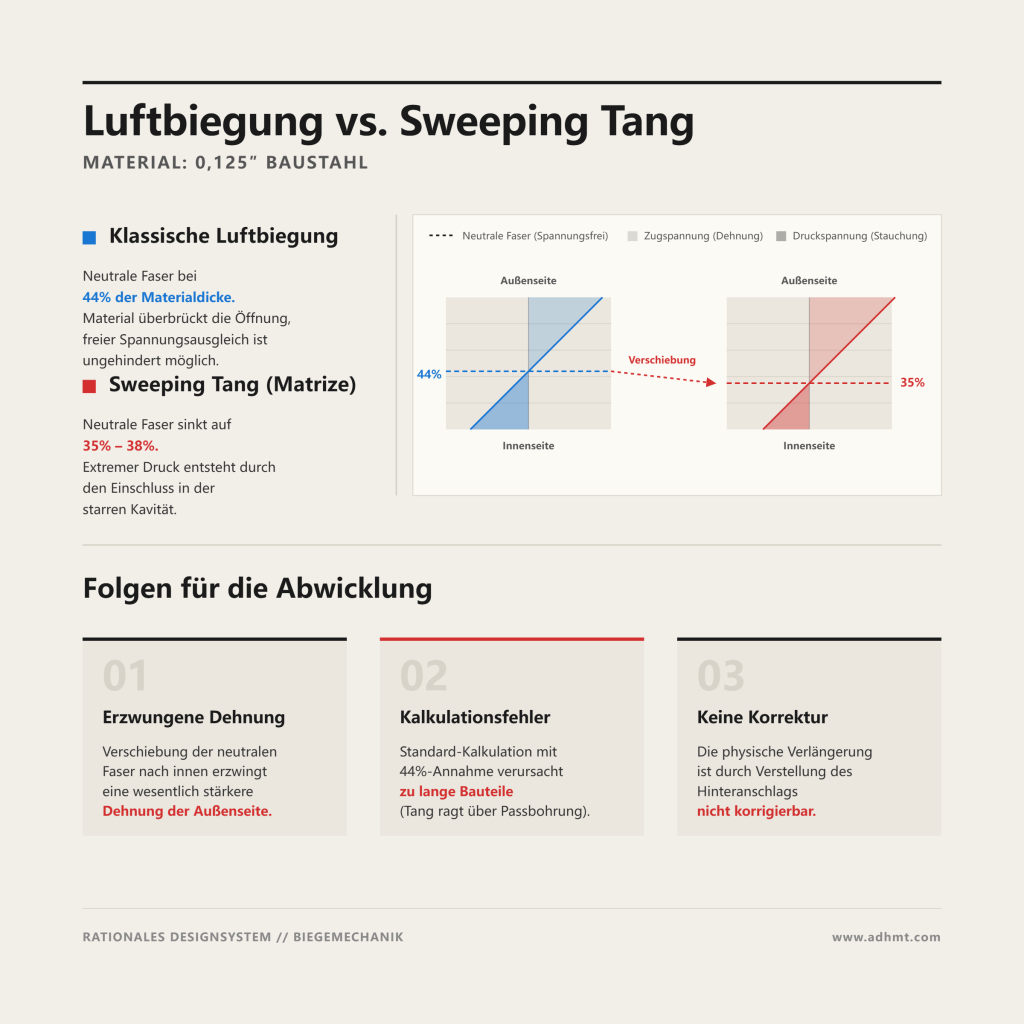

Nehmen Sie ein Stück 0,125″ Baustahl. Bei einer klassischen Luftbiegung liegt die neutrale Faser – die unsichtbare Linie im Blech, die weder gestreckt noch gestaucht wird – bei etwa 44 % der Materialdicke, gemessen vom Innenradius. Das liegt daran, dass das Material eine Öffnung überbrückt und sich die inneren Spannungen im freien Raum ausgleichen können. Ein sweeping tang ist jedoch keine gerade Linie, die in einen Hohlraum gebogen wird, sondern eine kontinuierliche Kurve, die in eine starre Stahlkavität gepresst wird.
Wenn der Stempel das Material in die geformte Matrize drückt, steigt die Druckbelastung auf der Innenseite der Kurve im Vergleich zur Luftbiegung drastisch an. Das Metall kann nicht nach außen fließen, weil die Kavitätswände es einschließen. Dieser extreme, lokal begrenzte Druck verschiebt die neutrale Faser näher an den Innenradius – häufig auf 38 % oder sogar 35 % der Materialdicke.
Wenn sich die neutrale Faser nach innen verlagert, muss sich die Außenseite der Biegung deutlich stärker dehnen, als es Ihre Standardtabelle vorhersagt. Programmieren Sie die Abwicklung mit der alten 44‑%-Annahme, verlängert diese zusätzliche Dehnung das reale Bauteil während des Umformens. Der Tang ragt über seine Passbohrung hinaus, und keine Verstellung des Hinteranschlags kann das Metall wieder verkürzen.
Werfen Sie einen Blick auf die laminierte Tabelle für die Biegeverkürzung, die am Abkantpressen-Controller klebt. Sie basiert auf einer sehr spezifischen mathematischen Annahme: V-Öffnung = 8 × Materialdicke. Beim Biegen desselben 0,125″-Stahls geht die Tabelle davon aus, dass eine 1″-V-Matrize verwendet wird, die von Natur aus einen Innenradius von etwa 0,160″ formt. Der dort angegebene Abzugswert ist fest mit diesem „schwimmenden“ Radius von 0,160″ verknüpft.
Werkzeuge für geformte Tangs lassen den Radius nicht frei entstehen. Wenn die Zeichnung einen sweeping Radius von 0,250″ zur Anpassung an eine Baugruppe fordert, ist die Matrizen-Kavität exakt auf 0,250″ gefräst. Wenn der Stößel den unteren Totpunkt erreicht, muss sich das Metall zwangsläufig auf dieses Maß legen. Die Biegeverkürzung aus der Standardtabelle ist damit vollständig bedeutungslos, weil sich der physische Radius um nahezu ein Zehntel Zoll geändert hat. Winkel können täuschen – der Radius sagt die Wahrheit.
Um eine korrekte Abwicklung zu erhalten, müssen Sie die Biegeverkürzung aus dem fest vorgegebenen Werkzeugradius zurückrechnen. Die Bogenlänge der neutralen Faser wird anhand der realen Geometrie von Stempel und Matrizen-Kavität berechnet, nicht anhand eines theoretischen Luftbiegeradius. Überspringen Sie diese Neuberechnung, variieren Ihre Schenkellängen mit jedem Hub.
Wenn Sie bei einem Standardaufbau den Biegewinkel um zwei Grad schließen wollen, fahren Sie den Stößel um einige Hundertstel Millimeter weiter nach unten. Sie steuern damit den Hubweg des Stempels, haben jedoch keinerlei Kontrolle darüber, wie sich der Radius in dem freien Raum ausbildet.
Geformte Werkzeuge kehren dieses Prinzip vollständig um. Der untere Hubpunkt – wenn der Stempel das Material vollständig in die Kavität setzt – ist ausschließlich für die Radiusbildung reserviert. Diese Tiefe ist nicht verhandelbar. Versuchen Sie, den Stempel weiter zu drücken, um einen offenen Winkel zu korrigieren, prägen Sie das Material, treiben die Presskraft in die Höhe und riskieren einen Matrizenbruch. Die Kavität ist geschlossen.
Da die Stößeltiefe fest an die Radiuskontrolle gebunden ist, müssen Sie die Winkelkompensation direkt in die Werkzeuggeometrie integrieren. Hat Ihr Material zwei Grad Rückfederung, fertigen Sie Stempel und Matrize mit 88 Grad. Der Hub der Abkantpresse wird ausschließlich so programmiert, dass das Material vollständig in den Radius gepackt wird, während die physische Werkzeuggeometrie die Überbiegung zur Winkelkorrektur übernimmt.
Bei einem kürzlichen Werkzeugtest mit erstklassiger Finite-Elemente-Software stimmten vier von fünf realen Aufbauten nicht mit der Vorhersage der Software überein. Das digitale Modell zeigte nur geringe Ausdünnung und einen perfekten Tang. Die realen Teile rissen mittig auf. Die Software war nicht defekt; die Realität war lediglich weniger idealisiert. Explizite Simulationscodes, die die Blechumformung dominieren, verzichten häufig zugunsten der Rechengeschwindigkeit auf Prüfungen des statischen Gleichgewichts. Ohne perfekte Eingangsdaten driften sie von der tatsächlichen Lösung ab.
Die Simulation ging von 1 g/m² Schmierstoff und hochglanzpolierten Matrizen aus. In der Fertigung wurden 3 g/m² Öl auf dem Blech sowie ein Werkzeug mit standardmäßig gefräster Oberfläche eingesetzt.
Simulationen stimmen nur dann mit der realen Umformung überein, wenn alle Eingaben identisch sind. Selbst geringe Abweichungen in der Praxis erzeugen ein anderes Belastungsbild und machen das digitale Modell ungültig. Auf eine Simulation zur Radiuskontrolle kann man sich nur verlassen, wenn der reale Aufbau ein exaktes Spiegelbild der digitalen Eingaben ist.
Deshalb werden weiterhin empirische Testcoupons gefahren. Man schert einen 2 Zoll breiten Streifen direkt aus der Mastercoil, die später verarbeitet werden soll, biegt ihn in der geformten Kavität und misst den tatsächlich entstandenen Radius mit Stiftlehren. Diese harten Messdaten fließen zurück in die Abwicklungskalkulation. Die Simulation zeigt, ob das Teil reißen wird, aber der Testcoupon bestimmt exakt, wie lang der Zuschnitt sein muss.
Zwei Paletten A36-Stahl stehen in der Halle. Sie fahren einen Testcoupon von der ersten Palette, und er formt sich einwandfrei. Dann legen Sie ein Blech von der zweiten Palette ein, fahren exakt dasselbe Programm, und der Tang ist untergebogen. Schickt man beide Proben ins Labor, zeigt sich: Das erste Blech fließt bei 36.000 psi, das zweite steigt auf 41.000 psi. Diese Differenz von 5.000 psi in der Streckgrenze reicht aus, um den Durchbiegungsanteil des Pressbalkens um etwa 0,002 Zoll zu erhöhen. In einer engen Formkavität führt diese mikroskopische Durchbiegung zu fast einem vollen Grad Winkelabweichung. Die Werkszeugnisse täuschen Sie.
Ein wiederholbarer Prozess lässt sich nicht auf angenommenen Materialeigenschaften aufbauen. Formwerkzeuge verzeihen keinerlei Dicken- oder Härteschwankungen, da die Matrizenkavität
Einen Tang im Luftbiegen zu formen ist wie Autofahren auf Glatteis. Sie geben die Eingaben am Lenkrad, aber Kornrichtung, Dicke und Vergütung des Materials entscheiden letztlich, wohin sich das Metall bewegt. Formwerkzeuge für Tangs legen das Metall hingegen auf Schienen. Die physische Kavität eliminiert die Variablen und zwingt das Material, exakt dem vorgegebenen Radius zu folgen.
Doch was passiert, wenn der Zug entgleist?
Wenn eine Lasche an einem Ende zu eng und am anderen Ende gewellt herauskommt, ist Ihr erster Impuls als Abkantpressenbediener meist falsch. Behandeln Sie das Problem wie ein Luftbiegevorgang, greifen Sie zur Tiefensteuerung. Sie fahren den Stößel um weitere zehn Tausendstel nach unten. Und mit hoher Wahrscheinlichkeit beschädigen Sie ein sehr teures Werkzeug. Die Fehlersuche in einem geschlossenen Kavitätsprozess bedeutet, das Symptom über die Wechselwirkung des Materials mit dem Radius zu diagnostizieren – nicht über die Stößeltiefe.
Sie nehmen das erste Teil, setzen den Winkelmesser an und lächeln. Der Winkel stimmt exakt. Doch dann prüfen Sie die Passung, und der Radius ist aufgesprungen.
Beim Luftbiegen würden Sie den Stempel einfach tiefer drücken, um den Bogen enger zu machen. Hier ist die Kavität jedoch bereits geschlossen. Ist der Radius zu groß, kämpfen Sie gegen mechanisches Spiel oder das Materialgedächtnis. Prüfen Sie zuerst die Stempelspitze. Eine Verschleißfläche von nur 0,1 mm verschiebt den Angriffspunkt der Biegekraft so weit, dass sich Ihr Winkel um ein halbes Grad verändert und der Radius abweicht. Dünne Stempel unter 2 mm Dicke neigen besonders dazu, sich unter hoher Tonnage durchzubiegen und das Material aus der Mitte zu drücken, noch bevor es den Matrizenboden erreicht.
Winkel täuschen – der Radius sagt die Wahrheit.
Ist der Stempel scharf, betrachten Sie das Material. Hochfester Stahl besitzt ein ausgeprägtes Rückstellvermögen. Er will in die flache Ausgangsform zurückkehren. Wurde Ihr Werkzeug nicht mit der exakt erforderlichen Überbiegung für die Rückfederung dieser spezifischen Charge gefertigt, zieht das Material den Radius in dem Moment auf, in dem sich der Stößel hebt. Ist der Radius hingegen zu eng, führen Sie wahrscheinlich ein Prägen durch. Sie pressen zu viel Materialdicke in ein festes Spiel, erhöhen die Tonnage stark und drücken den Innenradius gegen die Matrizenwände.
Sie biegen fünf Teile perfekt. Das sechste Teil ist um zwei Grad offener. Am Controller haben Sie nichts verändert.
Bediener jagen diesem Phantom die ganze Nacht hinterher und verstellen den Stößel ständig nach oben und unten. Hören Sie auf, an der Maschine zu drehen. Die Maschine arbeitet genau wie bei den ersten fünf Hüben. Die Variable ist das Blech. Heutiger Baustahl ist häufig stark recycelt und enthält unbeabsichtigte Legierungselemente wie Nickel und Chrom, die die Umformbarkeit deutlich verringern. Dieses aus Schrott gewonnene Material kann bis zu 30 Prozent mehr Tonnage benötigen als Primärstahl, nur um in den plastischen Bereich zu gelangen.
Treffen Sie auf eine harte Stelle im Blech, setzt sich das Material zur Wehr. Der Maschinenrahmen weicht um einen Bruchteil von Tausendstel stärker aus, und Ihre Rückfederung vervielfacht sich unvorhersehbar. In einer geformten Kavität können Sie das nicht durch eine Anpassung des Hubs korrigieren. Sie beheben es, indem Sie Ihre Zuschnitte nach Chargen sortieren und die Matrizenbasis unterlegen, um die jeweilige Charge und nicht das einzelne Teil zu kompensieren.
Manchmal formt sich die Lasche einwandfrei, doch der angrenzende Flansch sieht aus wie eine gekräuselte Kartoffelchips.
Hier beginnt das Zusammenspiel zwischen dem Ziehvorgang und der festen Kavität. Beim konventionellen Luftbiegen gilt die Regel, dass die V-Öffnung mindestens das Achtfache der Materialstärke betragen muss. Geformte Tang-Werkzeuge setzen diese Berechnung außer Kraft. Um das Metall in einen definierten, geschwungenen Radius zu zwingen, ist die Kavität häufig deutlich enger ausgelegt und wirkt eher wie ein Stanzwerkzeug als wie ein Abkantwerkzeug.
Diese Einschränkung erzeugt Reibung. Während der Stempel das Blech nach unten drückt, wird das Material außerhalb des Tangs mit großer Kraft über die Matrizenschulter gezogen. Ist das Spiel zu gering oder fehlt die erforderliche Schmierung, klemmt das Metall. Es fließt nicht mehr, sondern beginnt sich zu strecken. Der Tang entzieht dem sekundären Schenkel Material, sodass dieser sich unter der Zugspannung abflacht oder Falten wirft. Doch wenn Sie versuchen, diesen Tang in die zugehörige Baugruppe einzuschieben, verklemmt er sich auf halbem Weg. Abhilfe schaffen das Polieren der Matrizenschultern und die Kontrolle des Niederhalterdrucks, sodass das Metall in die Kavität fließt, statt darüber zu schleifen.
Es gibt eine physikalische Grenze dafür, was eine geschlossene Kavität aushalten kann.
Wenn Sie hochfesten Stahl oder stark schwankendes Material verarbeiten, setzen Sie Ihr Werkzeug massiven Druckspitzen aus. Standard-Abkantmatrizen entwickeln bereits nach 80.000 bis 120.000 Biegungen durch normales Luftbiegen Ermüdungsrisse. Wenn Sie hochfestes Material in einer geformten Tang-Kavität auf Anschlag drücken, verdoppeln Sie die Spannungskonzentration an Stempelspitze und Matrizenwurzel leicht.
In einer Standardkonfiguration steuern Sie, wie weit der Stempel nach unten fährt, sind jedoch völlig blind dafür, wie sich der Radius in diesem Hohlraum ausbildet. Bei geformten Werkzeugen wissen Sie genau, wie er entsteht, zahlen für diese Sicherheit jedoch mit höherer Tonnage.
Irgendwann gibt das Werkzeug vor dem Material nach. Ignorieren Sie diese Zyklusgrenze, brechen Ihre „wiederholbaren Ergebnisse“ unter Produktionslast zusammen. Sie werden Mikrorisse in der Matrizen-Kavität feststellen, die sich direkt als Fressspuren auf Ihre Teile übertragen. Wenn schwankendes Material den Prozess an seine Grenzen bringt, muss Ihr Wartungsplan ebenso konsequent sein wie Ihr Werkzeug. Sie warten nicht, bis eine gerissene Matrize Ihnen das Ende des Laufs signalisiert.
Ich habe erlebt, wie Bediener um zwei Uhr morgens Tang-Winkel nachjustierten und dabei eine halbe Palette 304-Edelstahl verschrotteten. Sie verändern die Stößeltiefe, entnehmen ein Teil, legen den Winkelmesser an und lächeln. Doch wenn Sie versuchen, diesen Tang in die zugehörige Baugruppe einzuschieben, verklemmt er sich auf halbem Weg.
Sie scheitern, weil sie einen geformten Tang wie einen herkömmlichen 90-Grad-Winkel behandeln. Einen Tang im Luftbiegen zu formen ist, als würde man ein Auto auf Glatteis lenken – man gibt Lenkimpulse, doch Materialkorn, Dickenvariation und Streckgrenze entscheiden, wohin sich das Metall tatsächlich bewegt. Geformte Tang-Werkzeuge setzen das Metall auf Schienen. Die physische Kavität eliminiert die Variablen und zwingt das Material, der exakten Kontur des Werkzeugs zu folgen. Doch um auf diesen Schienen zu fahren, müssen Sie Ihre Herangehensweise an die Maschine grundlegend ändern. Was genau ändert sich, wenn das Metall den Boden dieser Matrize erreicht?
Beim konventionellen Luftbiegen bestimmt die Werkzeuggeometrie Ihren natürlichen Radius. Sie wählen eine Matrize, bei der die V-Öffnung = 8× Materialstärke ist, und der Stempel drückt das Metall nur so weit nach unten, bis Ihr Zielwert erreicht ist. Sie steuern, wie weit der Stempel eintaucht, sind jedoch völlig blind dafür, wie sich der Radius in diesem Hohlraum ausbildet.
Der Winkel ist Ihr Ziel; der Radius ist lediglich ein Nebenprodukt.
Das Form-Tang-Biegen kehrt dieses Prinzip vollständig um. Der Radius ist die maßgebliche Größe. Der Winkel ist lediglich das geometrische Ergebnis daraus, dass das Material um eine feste Stempelspitze gelegt und in eine bearbeitete Matrizenform gepresst wird. Erhöht sich Ihre Materialdicke bei einem neuen Bundle um 0,15 mm, wird eine Luftbiegung einfach minimal enger. In einem Form-Tang-Werkzeug hat dieses zusätzliche Material keinen Ausweichraum. Es verklemmt sich in der Kavität, lässt die Tonnage ansteigen und verzieht den Schenkel. Sie jagen nicht mehr einem Winkel nach – Sie steuern ein Volumenspiel. Winkel täuschen – der Radius sagt die Wahrheit. Woran erkennen Sie, dass der natürliche Radius einer Luftbiegung nicht mehr ausreicht?
Sie prüfen die Zeichnung und bewerten die mechanische Funktion des Radiusverlaufs.
Erfordert der Tang einen Radiusverlauf, der der 15-Prozent-Regel des Luftbiegens widerspricht – bei der sich der Innenradius bei Baustahl natürlicherweise auf etwa 15 Prozent der Matrizenöffnung einstellt –, wird Luftbiegen scheitern. Muss der Tang passgenau mit einem zweiten Bauteil zusammenwirken, ist das Vertrauen auf den natürlichen Radius ein Risiko. Sobald die Streckgrenze des Materials schwankt, öffnet sich der luftgebogene Radius, das Tang-Profil verschiebt sich und die Baugruppe klemmt.
Formwerkzeuge werden zwingend erforderlich, sobald die Toleranz des Radius enger ist als die natürliche Schwankung des Blechs – insbesondere bei langen oder komplexen Bauteilen, bei denen mehrere Biegungen exakt zueinander passen müssen. In solchen Fällen ist eine durchgängig CNC-gesteuerte Lösung wie eine Tandem-Abkantpresse sinnvoll, um Radius, Parallelität und Wiederholgenauigkeit prozesssicher abzubilden. ADH Machine Tool bietet hierfür vollständig CNC-basierte Biegesysteme für anspruchsvolle Anwendungen, bei denen enge Radiustoleranzen nicht dem Zufall überlassen werden dürfen.
Sie bezahlen für Sicherheit bei Tonnage und Werkzeugkosten. Wenn die Zeichnung einen spezifischen, nicht standardmäßigen Radiusverlauf vorgibt, der die Funktion des Bauteils bestimmt, können Sie den Radius nicht frei entstehen lassen. Sie müssen ihn festlegen. Wenn Sie sich einmal für dieses kundenspezifische Werkzeug entschieden und das Material in die vorgegebene Form gezwungen haben, wie stellen Sie dann einen stabilen Ablauf über mehrere Schichten hinweg sicher?
Ein perfektes Erstmuster bedeutet nichts, wenn die dritte Schicht den Rest der Serie verschrottet.
Die Skalierung des Form-Tang-Biegens erfordert, dass die Variablen festgelegt werden, bevor das Blech überhaupt in die Werkzeuge gelangt. Sie skalieren nicht, indem Sie sich auf das Gefühl eines Einrichters für die Stößeltiefe verlassen. Sie skalieren, indem Sie Ihre Biegeverkürzungen auf Grundlage des exakten Radius der bearbeiteten Kavität neu berechnen, nicht anhand eines theoretischen Luftbiege-Diagramms. Sie standardisieren den Niederhalterdruck, legen Schmierintervalle fest, um Reibung an den Matrizenradien zu vermeiden, und sortieren Ihre Zuschnitte konsequent nach Materialcharge.
Wer diesen Ansatz in eine reproduzierbare, CNC-gestützte Umgebung überführen möchte, findet in den technischen Unterlagen von ADH Machine Tool weiterführende Informationen zu durchgängig CNC-basierten Lösungen für Biegen und automatisierte Blechbearbeitung – insbesondere für hochpräzise Anwendungen mit komplexen Geometrien. Die entsprechenden Spezifikationen und Detailbeschreibungen stehen hier zur Verfügung: Technische Unterlagen und Produktinformationen herunterladen.
Echte Prozesskontrolle bedeutet, das Vertrauen vom Hub der Maschine auf die Geometrie des Werkzeugs zu verlagern.
Wenn Sie diesen Schritt von der einrichtungsabhängigen Lösung hin zu einem reproduzierbaren Produktionsstandard gehen möchten, lohnt sich der Blick auf einen Partner, der Biegeprozesse ganzheitlich denkt. ADH Machine Tool bietet vollständig CNC-basierte Lösungen für hochpräzises Biegen und integrierte Blechbearbeitung und unterstützt Unternehmen aus Branchen wie Fahrzeugbau, Schiffbau oder Bau- und Energietechnik dabei, stabile und skalierbare Prozesse aufzubauen. Für eine Bewertung Ihrer Anwendung, Werkzeugauslegung oder Prozessstrategie können Sie hier direkt Kontakt aufnehmen: Jetzt unverbindlich anfragen.
Gerät ein Teil in einer Standardkonfiguration außerhalb der Toleranz, justieren Sie die Maschine. Gerät ein Teil in einer Form-Tang-Konfiguration außerhalb der Toleranz, prüfen Sie das Material und den Werkzeugverschleiß. Sie fixieren die Maschine und kontrollieren das zugeführte Material. So entsteht ein Standard. Sie hören auf, gegen die natürlichen Eigenschaften des Materials anzukämpfen, und beginnen, seinen exakten Materialfluss gezielt zu steuern.
