I. Kognitives Umdenken: Die Beziehung zwischen „Abfall“ und Gewinn neu definieren

In der hochpräzisen Welt der Fertigung wird der Begriff „Abfall“ oft gefährlich vereinfacht. Viele Produktionsleiter und Unternehmer setzen ihn ausschließlich mit sichtbaren Resten gleich – etwa mit dem Gitternetz aus Metall auf der Palette oder der Tonne voller Verschnittstücke. Doch diese rein physische Definition vernachlässigt weitere, wesentliche Verlustquellen und ist damit ein teurer strategischer Irrtum, der beträchtliche Gewinnpotenziale ungenutzt lässt.

Um die Leistungsfähigkeit einer Faserlaserschneidanlage wirklich auszuschöpfen, müssen wir eine neue Sichtweise einnehmen: Sichtbarer Ausschuss ist nur die Spitze des Eisbergs.

Ein effizienter Einstiegspunkt für den Wandel kann die Investition in hochwertige Geräte wie die ULF Serie Einzeltisch-Faserlaser-Schneidmaschine oder die ULE Serie Doppeltisch-Faserlaserschneidmaschine sein, die durch moderne Technologie helfen, den Materialeinsatz zu optimieren.

1.1 Der Eisberg in der Fertigung: Verborgene Gewinnkiller

Die gravierendsten Formen von Abfall beim Faserlaserschneiden sind nicht die wiederverwertbaren Metallreste, sondern betriebliche Ineffizienzen, die unbemerkt Ihre Ressourcen auszehren. Branchenprüfungen belegen: Während Materialverluste messbar sind, können verdeckte betriebliche Verluste 40 % bis 60 % der gesamten Produktionskosten ausmachen. Es sind diese unsichtbaren Lecks, die leise die Gewinnmarge untergraben und eine eigentlich profitable Anlage in ein finanzielles Risiko verwandeln.

Überprüfen Sie dazu regelmäßig den Maschinenstatus – zum Beispiel durch Nutzung des Hilfe-Centers oder durch Kontaktaufnahme über Kontakt, um Unterstützung bei der Prozessoptimierung zu erhalten.

Dieser unsichtbare Abfall tritt typischerweise in drei entscheidenden, oft übersehenen Bereichen auf:

• Die „Leerlaufzeit“-Abgabe: Faserlaser erreichen Energieeffizienzen von über 90 % – ein deutlicher Fortschritt gegenüber CO₂-Systemen. In nicht automatisierten Umgebungen liegt ihre tatsächliche Nutzungsdauer jedoch oft nur bei etwa 60 %. Die restlichen 40 % verstreichen durch manuelles Be- und Entladen sowie Rüstvorgänge. Jede Minute, in der der Laser stillsteht, zahlen Sie weiterhin für Abschreibung, Arbeitskraft und Gemeinkosten, ohne Umsätze zu generieren. Über einen Zeitraum von fünf Jahren kann diese Leerlaufzeit die Gesamtkosten des Betriebs (TCO) nahezu auf das Vierfache des Anschaffungspreises treiben.
• Der Verbrauchsmittel-Abfluss: Nebenkosten werden oft als fixe Ausgaben betrachtet, obwohl sie durchaus steuerbar sind. Zusatzgase wie Stickstoff oder Sauerstoff können je nach Verbrauch und Druckregelung monatlich zwischen 3.000 und 30.000 USD kosten. Hinzu kommt der häufige Austausch von Schutzlinsen und Düsen – meist aufgrund mangelhafter Wartung. Diese regelmäßigen Kleinausgaben von 10–20 USD pro Tag und Maschine summieren sich über ein Jahr hinweg schnell zu mehreren Tausend Dollar.
• Die Nacharbeits-Spirale: Unter allen Formen von Ineffizienz ist der sogenannte „Qualitätsverlust“ wohl der heimtückischste. Ungenaue Schnittparameter führen häufig zu Gratbildung, Schlacke oder thermischen Verformungen. Das löst eine kostspielige Kettenreaktion aus: Teile müssen entgratet werden (Arbeitsaufwand), erneut geschnitten werden (Material- und Energieverbrauch) oder komplett aussortiert werden. Schon ein kleines Problem wie eine verunreinigte Linse, die den Fokus um ±0,5 mm verschiebt, kann den Zeitaufwand für Nachbearbeitung um 15 % erhöhen – und damit die Lohnkosten für diesen Produktionsauftrag faktisch verdoppeln.

Die neue Gleichung: Unser Ziel muss grundlegend neu definiert werden. Abfallreduzierung bedeutet nicht nur, Teile enger zusammenzupacken – es geht darum, verdeckte Verluste zu beseitigen, die Ihre Rentabilität untergraben. Die wirtschaftlichen Auswirkungen sind erheblich: Studien belegen, dass eine Reduzierung des Gesamtverlusts um nur 1 % die Kosten nicht nur um 1 % senkt, sondern den Nettogewinn um 5–10 % steigern kann.

Indem Sie Ihren Blick vom Schrottbehälter auf das gesamte Fertigungssystem erweitern, wandelt sich Ihre Sichtweise: Verschwendung ist nicht länger ein unvermeidlicher Nebeneffekt der Produktion, sondern eine wiedergewinnbare Gewinnquelle. Die nachfolgenden Strategien zielen darauf ab, diesen verborgenen Wert sichtbar zu machen und zurückzugewinnen.

II. Kernstrategie 1: Die Nesting-Revolution – 70 % der Kosten sichern, bevor der erste Schnitt erfolgt

In der Faserlaser-Blechbearbeitung entscheidet sich die Profitabilität oft lange bevor der erste Schnitt gesetzt wird. Da das Rohmaterial 50–70 % der Gesamtkosten eines Teils ausmacht, ist Nesting-Effizienz weit mehr als eine technische Kennzahl – sie ist der Schlüssel zur Margenkontrolle.

Für noch präzisere Fertigungsabläufe kann die Kombination mit Präzisionsmaschinen wie der ULJM Serie Präzisions-Laserschneidmaschine zusätzliche Effizienzsteigerungen bringen.

2.1 Jenseits der Bauchentscheidung: KI-gestütztes Smart-Nesting vs. manuelles Nesting

Lange Zeit galten erfahrene Programmierer als Maßstab für Effizienz. Doch mit moderner Automatisierung und Smart-Nesting-Software – oder kombiniert mit CNC-Biegemaschinen wie der WAD Serie CNC Abkantpresse – lassen sich Materialausnutzung und Produktionsdurchlaufzeiten erheblich verbessern.

• Die Grenzen manueller Verschachtelung: Manuelles Nesting funktioniert gut bei einfachen, rechteckigen Anordnungen, stößt jedoch bei komplexen oder unregelmäßigen Formen an seine Grenzen. Der Mensch kann nicht ohne Weiteres eine „globale Optimierung“ über Hunderte unterschiedlicher Teile erreichen und dabei gleichzeitig Faserrichtung, Wärmeverteilung und Positionierung von Mikrofugen steuern. Das Ergebnis ist häufig eine Materialausnutzung von maximal 70–75 %, verbunden mit einem hohen Programmieraufwand.
• Der algorithmische Vorteil: Moderne, KI-gestützte CAM-Systeme verlassen sich nicht auf Bauchgefühl – sie berechnen. Indem sie in Sekundenbruchteilen Tausende mögliche Anordnungen bewerten, erzielen diese Algorithmen regelmäßig Materialausnutzungsraten von 85–95 %. Ihr entscheidender Vorteil liegt in der Prozessintelligenz: Sie maximieren nicht nur die Packdichte, sondern platzieren Bauteile automatisch zur optimalen Wärmeableitung, passen Einstechpunkte an, um Kollisionen zu vermeiden, und optimieren Werkzeugwege, um Leerfahrten zu minimieren.
• Das Hybridmodell: Ziel ist nicht, den Programmierer zu ersetzen, sondern ihn zu unterstützen. In einem optimalen Ablauf übernimmt die KI die rechenintensive Arbeit – etwa die Ermittlung der effizientesten Layouts –, während die Fachkraft sich auf Regeldefinition und Randbedingungsmanagement konzentriert. Der Ingenieur setzt die Rahmenvorgaben (zum Beispiel: „Keine Teile kleiner als 50 mm am Plattenrand“ oder „Faserrichtung bei Sichtteilen ausrichten“), und die KI liefert die bestmögliche Lösung innerhalb dieser Parameter.

2.2 Präzisionsarbeit: Praxisleitfaden zum Common Line Cutting

Common Line Cutting (CLC) bedeutet, Bauteile so zu platzieren, dass sie eine gemeinsame Schnittlinie nutzen – zwei Komponenten werden somit mit nur einem Laserschnitt voneinander getrennt. Richtig ausgeführt wirkt CLC als echter Produktivitätsverstärker: Es verkürzt die gesamte Schnittlänge, senkt den Gasverbrauch und eliminiert Einstichpunkte, die häufig den zeitaufwendigsten Abschnitt des Arbeitstakts darstellen. Allerdings erfordert diese Methode strenge Prozessdisziplin, da sie neue Risiken mit sich bringen kann.

• Das Nullspalt-Risiko: Da CLC den Materialsteg entfernt, der normalerweise zur Stabilisierung der Platte dient, kann sich das Werkstück durch Wärmeausdehnung während des Schneidens verschieben. Diese Instabilität kann zu Maßabweichungen führen oder sogar Kollisionen mit dem Schneidkopf verursachen.
• Wärmeentwicklung kontrollieren: Das Schneiden entlang einer langen, gemeinsam genutzten Linie konzentriert die Hitze auf einem einzigen Pfad. Bei dickeren Baustahlblechen kann dies zum Schmelzen der Kanten oder zum Verzug des Blechs führen. Um dem entgegenzuwirken, empfiehlt sich der Einsatz von Bridge-Cutting– oder Stitch-Cutting-Techniken, bei denen der Laser bestimmte Abschnitte zunächst überspringt. Dadurch erhält die Wärme Zeit, sich zu verteilen, bevor der Schnitt fertiggestellt wird.
• Gezielter Einsatz: Common Line Cutting sollte selektiv angewendet werden und eignet sich besonders für:
  • Gerade Kantenformen, wie Rechtecke oder Dreiecke.
  • Materialien, die dünn genug sind, um thermische Verformung zu minimieren.
  • Kanten mit nicht kritischen Toleranzen, da eine gemeinsame Schnittlinie die Toleranzen beider Teile vereint.
  • Praxis-Tipp: Halten Sie Ihre CAD-Dateien absolut präzise – bereits ein Versatz oder eine Überlappung von nur 0,1 mm kann zu einem Fehlschnitt führen und das gesamte Werkstück unbrauchbar machen.

2.3 Systematische Reststückverwaltung

In vielen Werkstätten steht das sogenannte „Gerippe-Lager“ – ein Stapel halb genutzter Bleche an der Wand – für gebundenes Kapital in erheblichem Umfang. Zur klaren Organisation digitaler Reststücke empfehlen sich Maschinen mit interoperabler Steuerung, die sich leicht mit Systemen wie der WADG Serie Elektrische Abkantpresse koppeln lassen, um Datenflüsse effizient zu verbinden.

• Digitalisierung an der Quelle: Kein Reststück sollte die Maschine ohne digitalen Eintrag verlassen. Moderne Nesting-Software kann nach Abschluss eines Auftrags automatisch ein digitales Profil des Reststücks erstellen. Dieses Profil – inklusive Abmessungen, Materialgüte und Walzrichtung – sollte sofort ins ERP- oder Lagerverwaltungssystem übertragen werden.
• Intelligente Kennzeichnung: Bevor das Gerippe von der Palette entfernt wird, sollte es entweder per Lasergravur oder mit einem haltbaren Etikett mit einer eindeutigen Kennung versehen werden, die auf den digitalen Datensatz verweist. So wird vermeintlicher „Schrott“ zu einer nachvollziehbaren, nutzbaren Lagerposition.
• Konstruktive Zerstörung: Anstatt unregelmäßige, unbrauchbare Gerippe zurückzulassen, sollten gezielte Zerstörungsschnitte programmiert werden, um sie bereits im Schneidprozess in saubere, rechteckige Streifen zu zerlegen. Dies erleichtert Handhabung und Recycling und liefert zugleich normierte Zuschnitte, die sich für die spätere Herstellung kleiner Teile eignen. Indem Sie den „Abfall“ bewusst gestalten, sichern Sie seinen Wert.

III. Kernstrategie 2: Präzise Parametersteuerung – „Qualitätsüberschuss“ und Ausschussproduktion vermeiden

Wenn optimierte Verschachtelung Materialkosten spart, dann sichert eine präzise Parametersteuerung die Effizienz von Arbeits- und Betriebsabläufen. Ein weit verbreiteter Irrtum in der Branche ist, dass Faserlaser „einmal eingestellt und dann vergessen“ werden können. In der Praxis kann jedoch bereits eine Abweichung von nur 1–2 % bei den Parametern zu einer Ausschussquote von 10–20 % führen. Noch gravierender ist der Effekt des sogenannten „Qualitätsüberschusses“ – Bauteile mit übermäßiger thermischer Belastung, die anschließend aufwendig manuell nachbearbeitet, entgratet oder geschliffen werden müssen.

Der eigentliche Verlust besteht nicht nur aus dem Metall, das im Schrottbehälter landet – sondern ebenso aus der Energie, die für fehlerhafte Schnitte verschwendet wurde, aus dem Gas, das beim Entfernen von Schlacke unnötig verbraucht wurde, und aus der Arbeitszeit, die für vermeidbare Korrekturen draufgeht. Um diese Ineffizienz zu beseitigen, müssen wir von einer reinen „Versuch-und-Irrtum“-Methode zu einer strukturierten, datenbasierten Parameter-Matrix übergehen.

3.1 Vermeidung thermischer Verformung: Die Kunst der HAZ-Kontrolle

Die Wärmeeinflusszone (HAZ – Heat-Affected Zone) ist der unsichtbare Zerstörer der Profitabilität. Wenn die Laserenergie zu lange auf einer Stelle verweilt, verändert sie die Mikrostruktur des Metalls entlang der Schnittkante – was zu Sprödigkeit, Mikrorissen und Verformungen führt. In nachgelagerten Prozessen wie Biegen oder Schweißen verursachen übermäßige Wärmeeinflusszonen ungleichmäßige Winkel und Schweißfehler.

Um Verluste im Zusammenhang mit der HAZ drastisch zu reduzieren, ist eine präzise Echtzeitsteuerung der Laserleistung entscheidend:

• Puls- vs. Dauerstrichmodus (CW): Bei feinen Details oder engen Konturen in dünnen Materialien (unter 2 mm) sowie bei wärmeempfindlichen Legierungen wie Aluminium kann der Wechsel vom Dauerstrich- in den Pulsmodus einen großen Unterschied machen. Durch kurze Abkühlpausen (beispielsweise 50–150 μs Pulsdauer) kann sich die Wärme zwischen den Impulsen besser verteilen. Diese Methode kann die Wärmeeinflusszone um 30–50 % verkleinern und Kantenverzug nahezu vollständig vermeiden.
• Leistungssteuerung in Kurven (Corner Power Ramping): Wenn der Laserkopf beim Annähern an eine scharfe Ecke abbremst, führt eine gleichbleibende Leistung zu deutlich erhöhter lokaler Wärme und kann die Ecke aufschmelzen. Moderne Steuerungen nutzen deshalb „Leistungskurven“ oder „Duty-Cycle-Ramping“, um die Leistung automatisch proportional zur Geschwindigkeit anzupassen. Die Aktivierung dieser Funktion gewährleistet eine konstante Energiedichte auf geraden wie auf gekrümmten Pfaden und verhindert das häufige Defektmuster geschmolzener Ecken, das jedes Jahr unzählige Teile unbrauchbar macht.
• Strahloszillation (Wobble): Bei dickeren Materialien, bei denen eine präzise senkrechte Schnittkante entscheidend ist, sorgt das Aktivieren eines Wobbles – einer winzigen Kreis- oder Achtbewegung des Laserstrahls – für eine gleichmäßigere Wärmeeintragung in die Schnittfuge. Dadurch wird lokales Überhitzen vermieden, das grobe Riefen und Graten verursacht, und der Bedarf an zeitaufwendigem Nachschleifen nach dem Schnitt wird deutlich reduziert.

3.2 Die „Goldparameter“-Matrix für verschiedene Materialien

Schneidparameter sind keine festen Werte, sondern variieren in Abhängigkeit vom Zusammenspiel aus Laserquelle, Materialeigenschaften und Zuschneidgas. Wer ausschließlich die Werkseinstellungen des Maschinenherstellers nutzt, erzielt in der Regel nur durchschnittliche Ergebnisse – nicht maximale Leistung.

Um Materialverlust wirklich zu minimieren, sollte jedes Unternehmen seine eigene „Gold-Matrix“ entwickeln – einen validierten Parametersatz, der speziell auf die jeweilige Produktionsumgebung abgestimmt ist, einschließlich Gasreinheit und Zustand der Optik. Nachfolgend finden Sie eine Referenzbasis für ein 3 kW-Faserlasersystem, optimiert für minimale Ausschussrate:

Materialtyp	Stärke (mm)	Düsentyp	Fokusposition	Gas & Druck	Strategie zur Ausschussminimierung
Baustahl	1,0–3,0	Einfach	+0,5 bis +1,0 mm	O₂ / 1,0–2,0 bar	Geschwindigkeit–Leistungs-Balance: Beim Schneiden mit Sauerstoff entsteht eine exotherme Reaktion; erhöhen Sie die Schnittgeschwindigkeit, um einer übermäßigen Wärmeanhäufung vorzubeugen.
Baustahl	ab 6,0	Doppel	+2,0 bis +4,0 mm	O₂ / 0,6–0,8 bar	Sanftes Anstechen: Mehrstufiges Anstechen verhindert die Bildung von Kratern, die benachbarte Teile im Nest beschädigen können.
Edelstahl	1,0–4,0	Einfach	-1,0 bis -2,0 mm	N₂ / 12–16 bar	Hoher Druck / Negativer Fokus: Entfernt schnell flüssiges Schneidmaterial, um Oxidation (geschwärzte Kanten) und Gratbildung zu vermeiden.
Aluminium	1,0–3,0	Einfach	-0,5 bis -1,0 mm	N₂ / 10–14 bar	Hohe Geschwindigkeit: Die hohe Reflektivität und Wärmeleitfähigkeit von Aluminium verteilt Hitze seitlich. Zu langsames Schneiden führt zu Verformungen – halten Sie die Geschwindigkeit hoch, um Präzision zu sichern.
Kupfer / Messing	1,0–2,0	Einfach	0 bis +0,5 mm	O₂ / 4–6 bar	Oberflächenreinheit: Verwenden Sie Sauerstoff mit hohem Druck, um reflektierende Oberflächen rasch zu durchdringen; vermeiden Sie Neustartschnitte, um die Laserquelle zu schützen.

Der Faktor „Fokusverschiebung“: Der Brennpunkt ist die entscheidende Variable beim Laserschneiden. Eine verschmutzte Schutzlinse kann durch thermische Effekte eine Veränderung des Brennpunkts während des Betriebs verursachen. Wenn nach etwa 30 Minuten Schneidzeit Schlacke auftritt, sollte die Maschine nicht einfach verlangsamt werden – das erhöht nur die Kosten. Stattdessen sollten die Optiken sofort überprüft und gereinigt werden.

3.3 Das „First Part Right“-Protokoll

Dieses Protokoll reduziert Materialabfall um etwa 15 %. Wer zudem eine präzise Biegesteuerung durch Geräte wie die WC67E Serie NC-Abkantpresse integriert, kann Produktionsschritte nahtlos verzahnen und Nachbearbeitungszeiten eliminieren.

Um dies zu vermeiden, ist ein konsequent angewendetes „First Part Right“-Protokoll (FAI – First Article Inspection) ein unverzichtbarer Bestandteil jedes Programms zur Reduktion von Materialverschwendung:

1. Die Test-Coupon-Strategie: Verwenden Sie niemals ein Produktionsteil für Testzwecke. Platzieren Sie in jedem Schachtelungsplan einen standardisierten „Test-Coupon“ – ein kleines Quadrat mit einem Loch und einer Ecke – im dafür vorgesehenen Restbereich.
2. Die „Stop–Check–Go“-Regel: Programmieren Sie die Maschine so, dass der Coupon zuerst geschnitten wird. Der Bediener muss den Prozess anhalten, den Coupon entnehmen und drei wesentliche Merkmale überprüfen:

• Schnittkantenqualität: Ist Schlacke vorhanden? (Kann auf Probleme mit Fokus oder Schneidgeschwindigkeit hinweisen).
• Schnittbreite (Kerf): Entspricht sie der Spezifikation? (Deutet möglicherweise auf Düsenverschleiß oder Fehlausrichtung hin).
• Rechtwinkligkeit: Sind die Kanten senkrecht? (Kann auf eine falsche Strahlausrichtung hindeuten).

1. Die Mikro-Steg-Falle: Eine häufige Ursache für Ausschuss ist das Umkippen von Teilen, die anschließend mit dem Schneidkopf kollidieren. Während der Erstmusterprüfung (FAI) ist sicherzustellen, dass Mikro-Stege – kleine Verbindungsnasen – stabil genug sind, um Teile während des Schneidens zu halten, sich aber dennoch sauber lösen lassen, ohne das fertige Werkstück zu beschädigen.

Finanzieller Nutzen: Der Wechsel von einer „Endkontrolle“-Strategie zu einem „First Part Right“-Prozess reduziert Materialabfall um etwa 15 % und spart jährlich Hunderte von Nacharbeitsstunden. Noch wichtiger ist, dass dies eine Unternehmenskultur fördert, die Defekte verhindert statt sie nur aufzuspüren.

IV. Kernstrategie 3: Maschinenzustand – „Passiven Abfall“ durch Instabilität beseitigen

Wenn es um die Reduzierung von Ausschuss geht, ist Maschineninstabilität der oft übersehene Übeltäter. Im Gegensatz zu einem vollständigen Stillstand, der die Produktion unterbricht, lässt Instabilität den Betrieb scheinbar normal weiterlaufen – während im Hintergrund unbemerkt Ausschuss entsteht. Branchenstudien zeigen, dass sogenannte „passive Instabilität“ – also minimale Abweichungen in Fokus, Mechanik oder Gasfluss – die Ausschussrate um bis zu 15 % erhöhen und jährlich 20–40 % der ungeplanten Ausfallzeiten verursachen kann.

Präventive Instandhaltung bedeutet weit mehr, als Anlagen am Laufen zu halten – sie ist eine gezielte Strategie zum Schutz der Gewinnmarge mit einem nachweislichen Renditefaktor von 5:1. Durch den Wechsel von reaktiven Reparaturen zu proaktiver Stabilitätskontrolle wird Verschwendung an ihrer mechanischen Wurzel beseitigt.

4.1 Die „Sauberkeitsdividende“ in optischen Systemen

Die engste Verbindung zwischen Wartung und Abfallreduzierung liegt im optischen Strahlengang. Bei Faserlasern ist Verunreinigung die größte Schwachstelle. Die Ausfallkette ist vorhersehbar: Spritzer oder Staub lagern sich auf der Schutzlinse ab → die Partikel absorbieren Laserenergie → die Linse überhitzt (thermische Linsenbildung) → der Fokuspunkt verschiebt sich um ±0,5 mm oder mehr.

Das Ergebnis? Auf dem Bildschirm mögen die Einstellungen noch korrekt sein, doch an der Düse gelten längst andere physikalische Bedingungen. Die Folge sind Grate, unvollständige Schnitte und schließlich schwerwiegende Schäden an der internen Optik des Schneidkopfs.

Die „Sauberkeitsdividende“ lässt sich messen:

• Längere Lebensdauer: Regelmäßige tägliche Reinigung kann die Nutzungsdauer von Schutzfenstern von etwa 500 auf bis zu 1.500 Stunden verlängern (entspricht rund drei bis sechs Monaten).
• Bessere Leistung: Eine optische Transmission von 99,5 % kann die Schnittgeschwindigkeit um bis zu 15 % erhöhen und den Stickstoffverbrauch durch optimale Leistungsdichte um 20 % senken.
• Risikominimierung: Eine Schutzlinse im Wert von 20 US‑Dollar ist die einzige Barriere zum Schutz eines Schneidkopfs im Wert von über 5.000 US‑Dollar. Wird sie vernachlässigt, droht der Totalausfall des Kopfs.

Das „Null-Kontaminations“-Protokoll:

1. Taschenlampenprüfung: Vor jedem Schneidstart den Schutzfenster-Einsatz ausbauen und mit einem Laserpointer oder einer hellen Taschenlampe gegen einen dunklen Hintergrund anleuchten. Wenn sich dabei Lichtstreuung wie ein „Sternenfeld“ zeigt, ist die Linse verschmutzt und muss gereinigt werden.
2. Das „Blasen-vor-dem-Wischen“-Prinzip: Eine Linse darf niemals trocken gereinigt werden. Zuerst mit einem Blasebalg lose Partikel entfernen, anschließend mit einem sauberen, für Reinräume geeigneten Tupfer, der mit Isopropanol (IPA) befeuchtet ist, in eine Richtung wischen. Diese Methode verhindert, dass mikroskopisch kleine Rückstände die optische Beschichtung zerkratzen.
3. Closed-Loop-Schutzmechanismus: Moderne Schneidköpfe sind mit intelligenten Überwachungssystemen ausgestattet. Aktivieren Sie den Infrarot-Wärmealarm (in der Regel auf über 40 °C eingestellt). Steigt die Linsentemperatur zu stark an, stoppt das System automatisch, bevor es zu einem kritischen Linsenausfall kommt – so werden sowohl die Optik als auch das Werkstück geschützt.

4.2 Bewegungssysteme und Tischwartung

Während der optische Strahlengang die Schnittpräzision bestimmt, ist das Bewegungssystem für die Maßgenauigkeit verantwortlich. Ein Faserlaser, der mit 100 Metern pro Minute arbeitet, ist vollständig auf die gleichmäßige, synchronisierte Bewegung seiner Portalachse angewiesen.

Gefahr des Bewegungsdrifts: Mit der Zeit vermischen sich Schneidstaub und Schlacke mit Schmieröl und bilden eine abrasive Paste auf Zahnstangen und Führungen. Diese Ablagerungen erhöhen die Reibung und verursachen Drehmomentungleichgewichte zwischen den Y1- und Y2-Antrieben. Eine diagonale Abweichung von mehr als 0,05 mm kann bereits dazu führen, dass Bauteile aus dem Winkel geraten und für präzise Montageprozesse unbrauchbar werden.

• Vorbeugende Maßnahme: Führen Sie wöchentlich eine „Flush-and-Fill“-Wartung durch. Entfernen Sie altes Fett von den Führungsblöcken der X-, Y- und Z-Achse mit Diesel oder einem geeigneten Lösungsmittel, bevor Sie frisches Führungsöl der Klasse 68 auftragen.
• Leistungsüberprüfung: Kontrollieren Sie monatlich die Diagonalausrichtung. Wenn kein Laserinterferometer zur Verfügung steht, schneiden Sie ein großes Prüfsquare (z. B. 1000 × 1000 mm) und messen beide Diagonalen. Übersteigt die Differenz 0,5 mm, muss die Rechtwinkligkeit des Portals sofort neu kalibriert werden.

Das Problem der Auflagestäbe: Der Zustand des Auflagetisches gehört zu den am häufigsten übersehenen Ursachen für Materialverschwendung.

• Gefahr der Rückreflexion: Mit gezackter Schlacke bedeckte Auflagestäbe sind nicht nur unschön, sondern auch gefährlich. Trifft der Laserstrahl auf eine Schlackenspitze, kann er nach oben reflektiert werden – das führt zu Brandstellen oder Vertiefungen an der Blechunterseite, im schlimmsten Fall sogar zu Rückreflexionen in die Düse, wodurch die Schutzlinse beschädigt wird.
• Der „Wipp-Effekt“: Ungleichmäßige Schlackenablagerungen verändern die Materialhöhe. Wird eine Seite des Blechs nur um 2 mm angehoben, passt sich zwar der kapazitive Höhenfühler an, doch die geänderte Gasströmung führt zu ungleichmäßiger Schnittqualität.
• Wartungsstandard: Verwenden Sie wöchentlich ein spezielles Reinigungssystem für Auflagestäbe (z. B. das Modell von Morgan Rushworth), um Schlackenreste an den Spitzen zu entfernen. Erneuern Sie die Stäbe vollständig, sobald ihre Spitzen abgerundet oder „haifischartig“ geformt sind und weniger als 1 mm Kontaktfläche bieten.

Messbarer Effekt: Betriebe, die diese konsequente mechanische Wartungsroutine befolgen, erreichen regelmäßig eine Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE) von über 90 % – im Vergleich zu einem Branchendurchschnitt von etwa 65 %. Durch die Beseitigung mechanischer Unregelmäßigkeiten stellen Sie sicher, dass die Maschine jeden Schneidbefehl mit mikrometergenauer Präzision ausführt.

V. Kernstrategie 4: Aufbau eines geschlossenen Kreislaufs – Systematische Abfallvermeidung von der Entwicklung bis zur Qualitätskontrolle

Eine Faserlasermaschine isoliert zu optimieren, ist kurzsichtig – echte Abfallreduzierung erfordert eine ganzheitliche Strategie. Viele Hersteller verfallen der Falle der „lokalen Optimierung“: Sie justieren Schnittgeschwindigkeiten um ein paar Prozent, übersehen dabei jedoch, dass die Maschine während 40 % ihrer Schicht stillsteht und auf Material wartet.

Den Standard „Zero Waste“ zu erreichen bedeutet, die gesamte Produktionslinie als ein integriertes Gesamtsystem zu betrachten. Dazu ist ein Value Stream Mapping (VSM)-Ansatz notwendig, der Konstruktionsprüfungen, Verschachtelungsstrategien, Schneidprozesse und Qualitätskontrollen in einen kontinuierlichen Rückkopplungskreislauf einbindet. In einem solchen geschlossenen System fließen die Daten rückwärts: Werden beim Versand Fehler entdeckt, löst das sofort Anpassungen in der Verschachtelung aus; ein Anstieg des Gasverbrauchs signalisiert der Instandhaltung frühzeitig Handlungsbedarf – noch bevor die nächste Schicht beginnt.

5.1 Erstellung einer unternehmensweiten „Waste Map“

Was man nicht sieht, kann man nicht beheben. In den meisten Betrieben besteht eine „Blindstelle“, wenn es darum geht, zu erkennen, wo tatsächlich Geld verloren geht. Eine herkömmliche Gewinn-und-Verlust-Rechnung listet zwar Materialkosten auf, deckt jedoch nicht den Prozessabfall auf, der diese Kosten unbemerkt in die Höhe treibt.

Die unsichtbare Fabrik sichtbar machen: Um eine Waste Map zu entwickeln, verfolgen Sie einen konkreten Auftrag vom Eingang der CAD-Datei bis zur versandfertig verpackten Palette. Ziel ist es, jede „Nicht-Wertschöpfende Aktivität“ (NVA) aufzudecken, die Zeit und Ressourcen bindet. Branchenanalysen fördern dabei häufig erstaunliche Erkenntnisse zutage:

• Die 45 % Leerlauf-Lücke: In nicht automatisierten Fertigungen entfallen nahezu die Hälfte der vermeintlichen Maschinenlaufzeit auf das Beladen von Blechen, das Entfernen von Restgittern oder das Warten auf den Kranzugang.
• Die Zuschlagskosten der Nachbearbeitung: Rund 15 % der gesamten Arbeitszeit werden für Korrekturarbeiten aufgewendet, die eigentlich vom Laser hätten erledigt werden sollen – etwa zum Entgraten oder Nachschneiden von Gewinden.
• Die versteckte Hardware-Falle: Ein kleines mechanisches Problem – etwa eine Düse, die gerade so weit abgenutzt ist, dass es zu Gasverwirbelungen kommt – kann unbemerkt die Rentabilität untergraben. Die dadurch verursachte Qualitätsminderung beim Schnitt kann einem Betrieb monatlich über 3.000 US-Dollar kosten – durch verschwendetes Gas und Ausschuss infolge mikroskopischer Grate.

Umsetzbare Strategie: Das „Ampel“-Protokoll Implementieren Sie ein mehrstufiges Heatmap-System für Ihre gesamte Produktionsfläche, um die Leistung visuell darzustellen und Ineffizienzen sofort zu markieren.

• Rote Zone (kritische Verschwendung): Liegt die Materialausnutzung unter 85 %, wird eine „Design-Sperre“ ausgelöst. Die Fertigung darf erst fortgesetzt werden, wenn die Konstruktion die Bauteilgeometrie überprüft oder Zusatzteile einfügt, um den Materialeinsatz zu optimieren.
• Gelbe Zone (Warnung): Überschreitet der Gasverbrauch bei Standardläufen mit Baustahl 20 m³/h, generiert das System automatisch eine Wartungsbenachrichtigung, um nach Lecks oder nicht optimalen Druckeinstellungen zu suchen.
• Grüne Zone (optimiert): Sämtliche Parameter entsprechen der „Golden Matrix“ und gewährleisten einen reibungslosen, ununterbrochenen Materialfluss.

Der vorausschauende Regelkreis: Vom Reagieren zum Präventivhandeln Führende Hersteller nutzen mittlerweile KI, um eine „Zustandskarte der Zukunft“ zu erstellen. Anhand der Analyse historischer Leistungsdaten prognostiziert das System beispielsweise: „Eine Abweichung von 5 % bei den Schneidparametern für 3 mm Edelstahl erhöht die Ausschussquote um 12 %.“ Dank dieser Vorhersagen können Konstrukteure Bauteilgeometrien anpassen – etwa scharfe Ecken abrunden, die zu Wärmekonzentrationen führen – sodass Teile von vornherein weniger anfällig für Ausschuss sind, noch bevor die Produktion überhaupt startet.

5.2 Gas- und Energiemanagement

Auch wenn Rohmaterialien die sichtbarsten Kosten verursachen, stellen Prozessgase und Strom die größten variablen Ausgaben dar. Häufig werden sie fälschlicherweise als fixe Gemeinkosten betrachtet – tatsächlich sind sie jedoch regelbare Stellgrößen, bei denen beträchtliche Einsparungen möglich sind.

Das Gasleck stoppen: Luft in Gewinn verwandeln Gasverluste treten typischerweise in drei Phasen auf – Vorströmung (vor dem Schnitt), aktiver Schnitt (oft mit zu hohem Druck) und Nachströmung (zum Abkühlen). Jede dieser Phasen bietet Potenzial für Optimierungen.

• Der Überdruck-Irrtum: Viele Bediener gehen davon aus, dass „mehr Druck bessere Ergebnisse bringt“. Das gilt nicht immer: Bei 6 mm Edelstahl kann die Reduzierung des konstanten Stickstoffdrucks von 20 bar auf präzise 14 bar die Schnittqualität beibehalten und gleichzeitig den Gasverbrauch um rund 30 % senken.
• Pulsbetrieb vs. Dauerstrich (CW) Modus: Beim herkömmlichen CW-Schneiden läuft der Gasstrom ununterbrochen auf maximalem Volumen. Der Wechsel in den Pulsbetrieb bei komplexen Konturen kann den Stickstoffverbrauch von 40 m³ auf 22 m³ pro Stunde senken – eine beeindruckende Reduktion um 45 % – und gleichzeitig die Kantenqualität bei filigranen Details deutlich verbessern.
• Das „Smart Valve“-Nachrüstsystem: Moderne Anlagen setzen mittlerweile piezoelektrische Proportionalventile ein, die CNC-gesteuert sind. Anstatt mit fixen Druckwerten zu arbeiten, passt die Maschine den Gasdruck in Echtzeit abhängig von Schnittgeschwindigkeit und -richtung an. So wird vermieden, dass in langsamen Kurven unnötig hoher Gasdruck eingesetzt wird.

Energiemanagement: Die Peak–Valley-Strategie

Zwar arbeiten Faserlaser selbst sehr effizient, doch die Peripheriegeräte – wie Kühlaggregate, Staubabscheider und Luftkompressoren – können erhebliche Energiemengen verbrauchen.

• Die „Phantomlast“: Eine 4kW-Laserquelle kann im Leerlauf immer noch 30–40 % ihrer vollen Betriebsleistung beanspruchen, nur um Resonator und Kühlgerät aktiv zu halten. Wenn das System täglich zwei Stunden im Leerlauf läuft, summiert sich diese Energieverschwendung jährlich auf mehrere tausend Kilowattstunden.
• IoT-gesteuerter Standby: Führen Sie intelligente „Deep-Sleep“-Protokolle ein, sodass sich der Kühler automatisch abschaltet und die Laserquelle in einen stromsparenden Standby-Modus wechselt, wenn die Maschine länger als 10 Minuten untätig bleibt. Diese einfache Automatisierung kann den Gesamtenergieverbrauch um bis zu 25 % senken.
• Netzsteckereffizienz: Überwachen Sie kontinuierlich die sogenannte „Wall-Plug Efficiency“ – also das Verhältnis von optischer Leistung zu elektrischer Eingangsleistung. Sinkt dieser Wert, ist das ein Frühindikator für Verschleiß an Dioden oder Probleme in der Stromversorgung. So können Sie vorbeugend eingreifen, bevor es zu einem gravierenden und kostspieligen Leistungsabfall kommt.

Messbarer Nutzen eines Closed-Loop-Managements

Abfallart	Sichtbarkeit in der Analyse	Closed-Loop-Lösung	Messbarer Vorteil
Leerlauf-Gasfluss	25–35 % der Gesamtkosten	Pulsmodus + Frequenzumrichtersteuerung (VFD)	Stickstoffeinsparung bei Edelstahl bis zu 40 % (3.000–30.000 USD pro Monat)
Energie-Spitzenlasten	15–25 % der Stromkosten	IoT-„Deep Sleep“ & Lastspitzen-Management	Gesamtstromverbrauch um 25 % reduziert; Netzsteckereffizienz wieder bei ca. 45 %
Reflektionsschäden	10–15 % Geräteverlust	Automatische Reinigung der Auflageleisten + Zustandsüberwachung des Arbeitstisches	Kosten für Schneidkopf-Erneuerung entfallen; Ausschussquote um 20 % gesenkt

Durch die Zusammenführung dieser Leistungskennzahlen in einem einheitlichen Dashboard wandelt sich der Ansatz von passivem Hoffen auf Effizienz zu aktivem Effizienz-Design. Das Ergebnis ist ein Produktionsökosystem, in dem Verschwendung nicht nur kontrolliert, sondern systematisch ihrer Existenzgrundlage entzogen wird.

Die geschlossene Steuerungskette bildet die Basis nachhaltiger Effizienz. Für Unternehmen mit Mehrmaschinenbetrieb empfiehlt sich der Einsatz integrierter Systeme, die sowohl Laserschneiden als auch Biegen und Materialhandling intelligent steuern – etwa eine Kombination aus der ULF Serie Einzeltisch-Faserlaser-Schneidmaschine und der WADG Serie Elektrische Abkantpresse.

VI. Branchenbest Practices und ROI (Return on Investment) Berechnung

Eine Fertigungsanlage von einem bloßen „Kostenfaktor“ in einen echten „Gewinnmotor“ zu verwandeln, erfordert weit mehr als nur die Anschaffung eines leistungsstarken Faserlasers. Zwar ermöglichen modernste Maschinen höchste Geschwindigkeit und Präzision, doch echte Rentabilität entsteht erst durch die konsequente Beseitigung sämtlicher Formen von Verschwendung – sei es Materialverlust, Zeitverschwendung oder ineffiziente Abläufe. Branchendaten zeigen, dass sich die Investition in ein Faserlasersystem typischerweise innerhalb von 18 bis 24 Monaten amortisiert. Hersteller, die jedoch die zuvor erläuterten Strategien zur Abfallreduzierung – etwa KI-basiertes Schachteln, Parameteroptimierung und Closed-Loop-Wartung – implementieren, verkürzen diese Zeitspanne oft auf weniger als 12 Monate und steigern ihre Gesamtgewinnmargen über die Lebensdauer der Maschine um 300 bis 500 %.

6.1 Praxisbeispiele: Die Anatomie der Rentabilität

Um den finanziellen Nutzen von Abfallreduzierung wirklich zu verstehen, müssen wir über theoretische ROI-Modelle hinausgehen und untersuchen, wie sich diese Prinzipien in der tatsächlichen Fertigungspraxis bewähren. Die folgenden Fallstudien zeigen, wie Unternehmen aus verschiedenen Branchen gezielte „Waste-Killer“ eingesetzt haben, um ihre Wettbewerbsfähigkeit messbar zu stärken.

Fall A: Mittelständischer Auftragsfertiger (Blechbearbeitung allgemein)

• Die Herausforderung: Eine seit Langem etablierte Fertigungswerkstatt mit zwei CO₂-Lasern kämpfte mit einer Gewinnspanne von maximal 15 % und Ausschussraten von bis zu 20 % bei Edelstahlkomponenten.
• Die Maßnahme: Das Unternehmen ersetzte eine CO₂-Anlage durch einen 3‑kW-Faserlaser, der gezielt mit einer KI-basierten Schachtelsoftware und einer „Golden Parameter“-Kalibriermatrix integriert wurde.
• Das Ergebnis:
  • Materialeffizienz: Durch die Anwendung von Gemeinschnitttechniken und Reststückoptimierung sank der Ausschuss bei 3 mm Edelstahl von 20 % auf nur 6,5 %, was monatliche Einsparungen von rund 6.800 US‑Dollar bei den Rohmaterialkosten bedeutete.
  • Betrieblicher Gewinn: Die Einführung eines „First Part Right“-Protokolls reduzierte ungeplante Stillstandszeiten um 35 %.
• Finanzieller Effekt: Bei einer Produktionssteigerung von 60 % und einer Senkung der Lohnkosten um 5.000 US-Dollar pro Monat (durch geringeren Aufwand beim Entgraten) amortisierte sich die Investition bereits nach 18 Monaten. Die Werkstatt kann Eilaufträge nun mit einer um 25 % höheren Marge bearbeiten – unterstützt durch konstante und verlässliche Zykluszeiten.

Fall B: Tier‑1‑Automobilzulieferer (Großserienfertigung)

• Die Herausforderung: Der Hersteller musste Strukturbauteile unter strengen Zykluszeitvorgaben fertigen. Herkömmliches Stanzen bot zwar hohe Geschwindigkeit, jedoch keine Flexibilität, während erste Laserversuche unter starker Wärmeverformung und hohen Ausschussraten litten.
• Die Maßnahme: Das Team installierte eine robotergestützte Faserlaserzelle mit „Shape Newton“-Technologie zur präzisen Beschleunigungssteuerung in Kurven, kombiniert mit einem automatisierten Kollisionsschutzsystem.
• Das Ergebnis:
  • Qualitätsausschuss: Erreichte einen echten „Zero‑Rework“-Standard. Feinjustierte Pulsparameter machten jegliches Nachschleifen überflüssig.
  • Geschwindigkeit: Die Zykluszeit blieb konstant bei 26 Sekunden pro Teil, was pro Schicht über 1.000 Bauteile ergibt. Die Gesamtanlageneffektivität (OEE) überstieg dabei 90 %.
  • Finanzieller Effekt: Die Produktionskosten halbierten sich im Vergleich zu früheren Verfahren. Durch geringeren Arbeitsaufwand und weniger Ausschuss ergaben sich jährliche Einsparungen von über 1 Million US-Dollar – ein klarer Beweis für die Wirtschaftlichkeit flexibler Lasermanufaktur.

Fall C: Strukturkomponenten für die Luft‑ und Raumfahrt (Hochwertige Legierungen)

• Die Herausforderung: Die Bearbeitung teurer Materialien wie Titan und Inconel, bei denen die Materialkosten den Betriebsaufwand deutlich übersteigen. Schon eine Ausschussquote von 5 % war wirtschaftlich nicht tragbar.
• Die Maßnahme: Einführung einer „No‑Skeleton“-Nesting‑Strategie in Kombination mit Hochdruck‑Stickstoffschnitt, um eine Präzision von ± 0,01 mm zu erreichen – nachgelagerte Bearbeitungsschritte wurden überflüssig.
• Das Ergebnis:
  • Strategisches Nesting: Engere Teileplatzierung senkte den Materialverbrauch um 25 %.
  • Nachhaltigkeit: Geringerer Energieverbrauch und weniger Materialabfall reduzierten den CO₂‑Fußabdruck pro Bauteil erheblich und erfüllten strengste ESG‑Vorgaben der Luft‑ und Raumfahrtindustrie.
  • Finanzieller Effekt: Die Investition amortisierte sich allein durch Materialeinsparungen in weniger als zwei Jahren – ein Beleg dafür, dass bei hochwertigen Legierungen intelligente Nestingsoftware oft höhere Renditen erzielt als die Schneidanlage selbst.

Der gemeinsame Nenner: In allen erfolgreichen Fällen überwog die Prozessinnovation den Einsatz neuer Hardware. Die führenden Unternehmen schnitten nicht einfach schneller – sie schnitten intelligenter. Sie behandelten jeden Quadratmillimeter Material und jede Sekunde Strahlzeit als wertvolle Ressource.

6.2 Der ROI‑Rechner: Die Transformation messbar machen

Um Entscheidungsträger zu überzeugen – oder um die eigene Investitionslogik zu bestätigen – reicht Intuition allein nicht aus. Es braucht eine quantifizierbare Analyse. Die Kapitalrendite (Return on Investment, ROI) für Abfallreduzierung wird durch folgende Formel berechnet:

ROI (%) = ((Jährlicher Umsatzzuwachs + Jährliche Einsparungen durch Abfallreduzierung − Jährliche Betriebskosten) / Anfangsinvestition) × 100

Die Amortisationszeit ergibt sich aus der Anfangsinvestition geteilt durch den monatlichen Nettogewinn. Für leistungsstarke Betriebe gilt eine Amortisationszeit von unter 24 Monaten als Maßstab.

Nachfolgend finden Sie eine standardisierte Berechnungsvorlage für einen typischen 3‑kW‑Faserlaser mit 80 % Auslastung (Ein-Schicht-Betrieb, ca. 176 Stunden pro Monat), die eine „Standardbetriebsweise“ mit einer „optimierten, abfallreduzierten Betriebsweise“ vergleicht.

Finanztreiber	Standardbetrieb (monatlich)	Optimierter Betrieb (monatlich)	„Abfallreduktions“-Differenz
Umsatzgenerierung	12.000 $ (basierend auf Standarddurchsatz)	18.000 $ (Output + 50 % durch höhere Verfügbarkeit)	+6.000 $
Materialkosten	-8.000 $ (20 % Ausschussanteil)	-6.800 $ (12 % Ausschuss durch KI‑gestütztes Nesting)	+1.200 $
Verbrauchsmaterial & Gas	-2.500 $ (Überdruck / verschmutzte Optiken)	-1.500 $ (saubere Optiken und intelligente Ventilsteuerung)	+1.000 $
Arbeit & Nacharbeit	-4.000 $ (häufiges Entgraten und Rüstanpassungen)	-2.000 $ (First‑Part‑Right‑Produktion)	+2.000 $
Strom & Gemeinkosten	-1.500 $	-1.200 $ (Energiespar‑Schlafmodi)	+300 $
NETTO‑MONATSGEWINN	-4.000 $ (Break‑even oder Verlust)	+6.500 $ (Gewinn)	Gesamteffekt: + 10.500 $/Monat

Hinweis: In diesem Modell amortisiert sich eine Investition von 100.000 $ in etwa 15 Monaten im optimierten Szenario, während der Standardbetrieb kaum die Abschreibungskosten deckt.

Sensitivitätsanalyse: Wo sollten Sie ansetzen? Zu verstehen, welche Variablen den größten Einfluss auf die Kennzahlen haben, ist entscheidend, um Ihre Verbesserungsmaßnahmen gezielt zu steuern:

1. Auslastungsgrad: Eine Erhöhung der Strahl‑Einsatzzeit um nur 10 % (durch geringere Rüstverluste) kann die Amortisationszeit um rund 30 % verkürzen.
2. Verschachtelungseffizienz: Jeder Gewinn von nur 1 % bei der Materialausnutzung fließt direkt in den Gewinn ein. Bei einem Betrieb, der jährlich Stahl im Wert von 500.000 US‑Dollar verarbeitet, bringt eine Verbesserung der Verschachtelungseffizienz um 5 % einen zusätzlichen Reingewinn von 25.000 US‑Dollar – genug, um eine neue Einstiegs‑Abkantpresse zu finanzieren.
3. Wartungsdisziplin: Die Vernachlässigung von „Sauberkeitsprotokollen“ (siehe Strategie 4) kann den ROI um bis zu zwölf Monate verzögern, da sich die Folgekosten durch häufigere Linsenwechsel und geringere Schneidgeschwindigkeiten summieren.

Fazit: Die Zahlen zeigen eindeutig – Sie investieren nicht in eine Maschine, um Metall zu schneiden, sondern in ein System, das Ressourcen intelligent steuert. Der tatsächliche ROI entsteht nicht durch die Laserquelle selbst, sondern durch den Ausschuss, den Sie nicht mehr produzieren, die Gasflaschen, die Sie seltener austauschen, und die Nacharbeitsstation, die Sie langfristig nicht mehr benötigen.

Ein wesentlicher Faktor für den ROI liegt in der Wahl von Maschinen mit hohem Integrationsgrad. Der direkte Vergleich zwischen Laser- und Biegetechnologien – etwa der ULE Serie Doppeltisch-Faserlaserschneidmaschine und der WC67E Serie NC-Abkantpresse – zeigt, dass automatisierte Lösungen nicht nur den Ausschuss reduzieren, sondern auch den Fertigungsdurchsatz erheblich steigern.

Zur Berechnung individueller Wirtschaftlichkeit können Sie empfohlene Tools und Anleitungen über das Hilfe-Center anfordern.

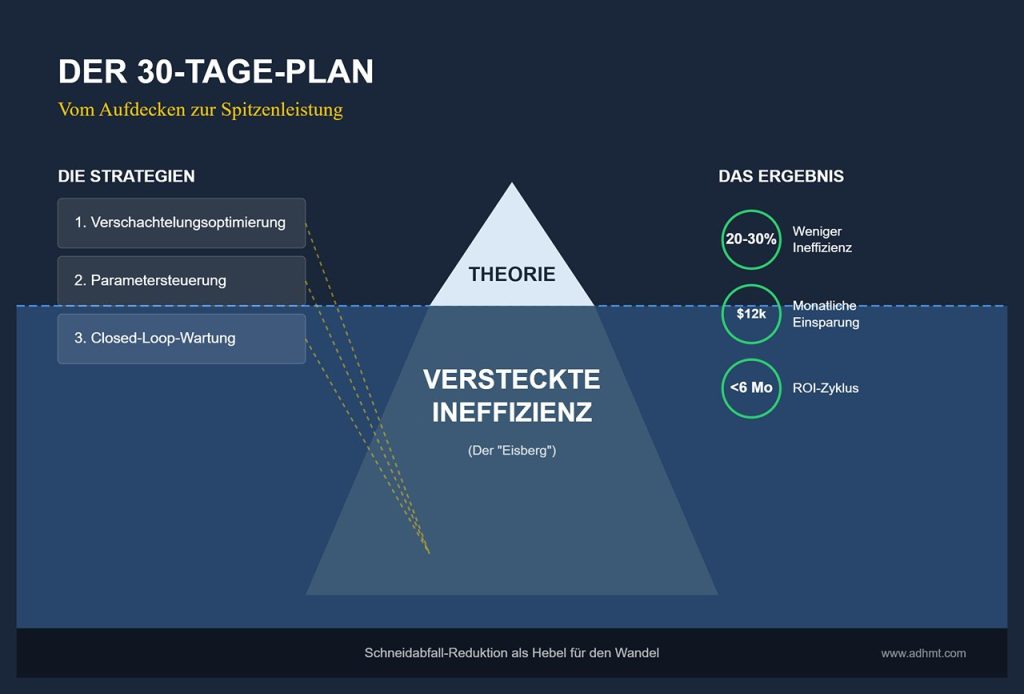

VII. Aktionsleitfaden: Der 30‑Tage‑Plan zum „operativen Schlankwerden“

Theorie ohne Umsetzung bringt keinen Nutzen. Die zuvor behandelten Strategien – Verschachtelungsoptimierung, Parametersteuerung und Closed‑Loop‑Wartung – sind wirkungsstark, entfalten ihre Effekte jedoch nur durch konsequente, strukturierte Umsetzung. Dies ist kein Standard‑Schulungsprogramm, sondern ein datenbasierter Turnaround‑Plan, der darauf abzielt, 20 – 30 % Ihrer betrieblichen Ineffizienzen zu eliminieren.

Mit Erfahrungswerten aus erfolgreichen Blechbearbeitungsbetrieben – in denen die Reduktion von Schneidabfällen monatlich über 12.000 US‑Dollar einsparte und die ROI‑Zyklen auf unter sechs Monate verkürzte – leitet dieser 30‑Tage‑Plan den Wandel ein: vom Aufdecken des versteckten „Eisbergs“ der Ineffizienz hin zur Etablierung einer Kultur von Spitzenleistung und schlanken Prozessen.

7.1 Phase 1: Diagnose und Benchmarking (Woche 1)

Ziel: Die „Wahrheit des Shopfloors“ erkennen. Optimierung beginnt mit Messung. In dieser Woche geht es darum, versteckte Ineffizienzen – wie Leerlauf‑Gasverbrauch, Maschinenstillstände und nicht dokumentierten Ausschuss – aufzuspüren, um eine klare Ausgangsbasis für künftige Verbesserungen zu schaffen.

• Tage 1–2: Abfall‑Mapping‑Audit
  • VSM‑Begehung: Führen Sie eine Value‑Stream‑Mapping‑(VSM‑)Analyse vom Design bis zur Auslieferung durch. Erfassen Sie die „Sieben Verschwendungsarten“ speziell für Laser‑Schneidprozesse:
    • Warten: Protokollieren Sie die exakten Minuten, in denen der Laserkopf während des Material‑Be‑ und Entladens stillsteht (Zielwert: weniger als 20 % der gesamten Schichtzeit).
    • Überbearbeitung: Identifizieren Sie Bauteile, die unnötig entgratet werden, obwohl sie bereits sauber geschnitten sein sollten.
    • Gasverschwendung: Verwenden Sie ein Durchflussmessgerät, um Leerlauf‑Gasströme zu erkennen – also Fälle, in denen Schneidgas weiter austritt, während der Laserkopf zwischen Schnittbahnen verfährt.
• Datenerfassung: Dokumentieren Sie aktuelle Kennzahlen wie Verschachtelungsgrad (%), Ausschussgewicht (kg) und maximale Gasverbrauchsrate (m³/h).
• Heatmap: Erstellen Sie ein einfaches Excel-Dashboard, das zentrale Kennwerte in Rot (kritisch – z. B. OEE <70 %), Gelb (Warnung) oder Grün (optimiert) klassifiziert.
• Tag 3–5: Zustandskontrolle der Hardware
• Optische Prüfung: Verwenden Sie ein Mikroskop, um Schutzlinsen und Düsen zu überprüfen. Ersetzen Sie alle Bauteile mit Verschmutzungen größer als 0,1 mm. Überprüfen Sie die Laserleistung mit einem Leistungsmessgerät – jede Abschwächung über 5 % weist auf ein Problem bei der Faserzuführung hin.
• Bewegung & Bett-Justierung: Nutzen Sie einen Laserinterferometer oder einen diagonalen Testschnitt, um die Rechtwinkligkeit des Portals innerhalb von ±0,02 mm zu bestätigen. Führen Sie eine „Slag Attack“ durch – entfernen Sie Schlacke an den Auflagestangen, um scharfe Kanten zu beseitigen, die Rückspritzer verursachen. Spülen Sie die Führungen mit Diesel aus und tragen Sie frisches Führungsöl 68# auf.
• Versorgungsstabilität: Überwachen Sie Schwankungen im Stickstoffdruck (Abweichungen über 0,3 bar können Schnittfehler verursachen) und stellen Sie sicher, dass „Deep-Sleep“-Modi während Stillstandszeiten aktiviert werden.
• Tag 6–7: Ausgangsbasis & Teamabgleich
• Problemliste: Fassen Sie die Erkenntnisse in einem kompakten Bericht zusammen, der klare Ineffizienzen aufzeigt, etwa „Stickstoff läuft pro Stunde 90 Sekunden während nicht geschnitten wird“.
• Zieldefinition: Legen Sie messbare Ziele für Tag 30 fest – beispielsweise eine Reduktion der Ausschussrate um 20 % und eine Steigerung der Gesamtanlageneffektivität (OEE) um 10 %.
• Freigabe: Führen Sie eine gemeinsame Überprüfung mit Produktionsteam und Management durch. Der Konsens über das Problem ist der entscheidende erste Schritt zur Lösungsfindung.

7.2 Phase 2: Prozessoptimierung (Woche 2–3)

Ziel: Präzise und gezielte Verbesserungen umsetzen. In dieser Phase werden Kerntechnologien und physikbasierte Anpassungen eingeführt, um Ressourcenverschwendung zu vermeiden.

• Woche 2: Software- und Parameterrevolution
• Pilotprojekt KI-Verschachtelung: Setzen Sie fortschrittliche Verschachtelungsalgorithmen (z. B. Lantek, SigmaNEST) in einer laufenden Produktionscharge ein.
  • Maßnahme: Aktivieren Sie „Common Line Cutting“ für geeignete rechteckige Teile, um die gesamte Schnittlänge um 8–12 % zu reduzieren.
  • Einschränkung: Überprüfen Sie manuell die Wärmeverteilung, um Überhitzung entlang gemeinsamer Linien zu vermeiden. Ziel ist eine Materialausnutzung von über 85 %.
• Matrix-Einführung: Laden Sie die in Strategie 2 definierte „Golden Parameter“-Matrix hoch.
  • Beispiel: Für 2 mm Edelstahl den Stickstoffdruck von 18 auf 14 bar senken und die Schnittgeschwindigkeit auf 35 m/min einstellen.
    • Validierung: Überprüfen Sie im Rahmen der Erstmusterprüfung (FAI), dass die Oberflächenrauheit unter 4 μm liegt und die wärmebeeinflusste Zone (HAZ) weniger als 0,1 mm beträgt.
  • Dynamische Gasregelung: Aktivieren Sie – sofern verfügbar – den Frequenzumrichter (VFD) oder Proportionalventile, um den Gasdruck automatisch an die Schneidgeschwindigkeit anzupassen. Dieses Optimierungsschritt allein kann die Gaskosten um 30–48 % senken.
• Woche 3: Hardware-Integration und Workflow-Optimierung
  • Der Clean Cycle: Führen Sie verpflichtend zu Schichtbeginn eine 10-minütige Routine durch: Optiken reinigen, Schienen abwischen und die Düsenjustierung kontrollieren.
  • Digitale Nachverfolgung (MES): Binden Sie das Lasersystem an das Manufacturing Execution System an, um einen lückenlosen Datenfluss zu gewährleisten.
    • Restmaterialkennzeichnung: Vergabe einer digitalen ID für jedes Restgitter mit einer Fläche über 0,5 m² und Rückführung ins Lager anstatt als Ausschuss zu entsorgen.
  • Small Batch Kaizen: Führen Sie einen „Stresstest“ mit einem komplexen Nest durch. Liegt die Materialausnutzung unter 80 %, wird der Auftrag zur geometrischen Optimierung (z. B. Abrunden von Ecken) an die Konstruktion zurückgegeben.
  • Zwischenbilanz: Auswertung der KPIs. Bei einer Ausschussreduzierung von unter 15 % erfolgt eine „5-Why“-Ursachenanalyse.

7.3 Phase 3: Standardisierung und kontinuierliche Optimierung (Woche 4)

Zielsetzung: Die erzielten Verbesserungen fest verankern. Die neuen Vorgehensweisen als Standardarbeitsanweisung (SOP) institutionalisieren, um sicherzustellen, dass Effizienzgewinne auch bei veränderter Priorität erhalten bleiben.

• Tag 22–26: Das Protokoll wird fixiert
  • SOP-Dokumentation: Abschluss des „5-Schritte-Laser-Effizienz-Protokolls“: Designprüfung → KI-gestütztes Nesting → Parameterwahl → Schneiden → FAI.
  • Wissensweitergabe: Durchführung praxisnaher Schulungen für alle Bediener. Demonstration der korrekten Linsenreinigung und Einstellung des Pulsmodus sowie Not-Aus-Übungen zur Überprüfung der Systemreaktionsfähigkeit.
  • IoT-Schutzmechanismen: Einrichten automatischer Warnsysteme im CNC-Controller, um Geräte proaktiv zu sichern.
    • Auslöser: Überschreitet die Linsentemperatur 45 °C oder steigt die Rückreflexion der Quelle über den hohen Grenzwert, stoppt die Maschine automatisch. Diese Sicherheitsmaßnahme verhindert gravierende Schäden am Schneidkopf.
• Tag 27–30: Kontinuierliches Kaizen
  • Monatsabschluss-Audit: Aktualisieren Sie die Verlustkarte und vergleichen Sie diese mit dem Ausgangswert aus Woche 1, um Fortschritte zu messen und verbleibende Ineffizienzen zu identifizieren.
    • Ziel: OEE dauerhaft über 90 % halten, Ausschussquote unter 5 % senken und Gas­einsparungen von mehr als 25 % erzielen.
  • Anreize: Einführung einer Initiative „Savings Share“, um Bediener zu belohnen, die Gaslecks entdecken oder Schachtelungs­layouts optimieren. Vergabe von Sofortprämien – etwa der Auszeichnung „Gas Saver des Monats“ – zur Förderung vorausschauenden Handelns.
  • Prädiktive Wartung: Nutzung der gesammelten Daten – sei es aus LSTM‑Prognosemodellen oder manuellen Protokollen – zur Vorhersage der Lebensdauer von Komponenten. Austausch von Düsen und Linsen bevor die Leistung nachlässt.
  • Abschlussbericht: Vorlage der ROI‑Analyse für die Stakeholder, mit Hervorhebung des monatlichen Nettogewinn­zuwachses (z. B. 15.000 US‑Dollar) und Empfehlung der nächsten Investitionsphase – etwa Automatisierung von Be‑ und Entladeprozessen zur Beseitigung verbleibender Leerlaufzeiten.

Kontinuierliche Verbesserung endet nie. In der hochpräzisen Fertigung ist die Entropie ein ständiger Gegner. Ohne konsequente Disziplin driften Parameter, Linsen setzen sich zu und die Ineffizienz kehrt zurück. Dieses 30‑Tage‑Konzept schafft die Gewohnheiten und Systeme, die nötig sind, um Ihren Betrieb nachhaltig schlank, profitabel und stets der Konkurrenz einen Schritt voraus zu halten.

Dieser 30‑Tage‑Plan bietet eine sofort umsetzbare Roadmap. Nutzen Sie begleitend Support- und Serviceinformationen über Kontakt, um Schulungen oder Parameterupdates anzufordern.

Für Produktionsbetriebe mit kleinem Losvolumen ist der Einsatz einer hochpräzisen Maschine wie der ULJM Serie Präzisions-Laserschneidmaschine eine ideale Ergänzung.

Am Ende des 30‑Tage‑Prozesses empfiehlt sich eine abschließende Dokumentation. Diese kann digital im Hilfe-Center hinterlegt oder über Herunterladen als Vorlage gesichert werden.

Zusammenfassung: Die Integration intelligenter Laserverarbeitungssysteme in Kombination mit hochpräzisen Abkantpressen reduziert Abfall, verbessert die Produktqualität und maximiert den ROI. Für weitere Beratung oder ein individuelles Angebot kontaktieren Sie uns unter Kontakt.
