I. Strategische Erkenntnis – Warum die Faserlasertechnologie in der Ära des automobilen Wandels unverzichtbar ist

Im heutigen, hochdynamischen Umfeld der Automobilproduktion ist die Einführung des Faserlaserschneidens weit mehr als eine bloße technische Aufrüstung – sie ist eine strategische Notwendigkeit. Während die Branche den tiefgreifendsten Wandel ihrer Geschichte durchläuft – den Übergang vom Verbrennungsmotor (ICE) zum Elektrofahrzeug (EV) – bleibt kein Raum mehr für Ineffizienz oder Fehler. Die kapitalintensiven und starren Produktionsmodelle der Vergangenheit sehen sich einer neuen Realität gegenüber, die außergewöhnliche Agilität, Präzision im Mikrometerbereich und ein kompromissloses Engagement für Nachhaltigkeit verlangt.

ULF Serie Einzeltisch-Faserlaser-Schneidmaschine bietet hier eine optimale Lösung, um Fertigungslinien flexibel und präzise auf zukünftige Anforderungen einzustellen.

1.1 Prozessherausforderungen im Zeitalter des großen industriellen Umbruchs

Die Fertigung wandelt sich von der „Massenproduktion standardisierter Metallteile“ hin zur „präzisen Integration fortschrittlicher Werkstoffe“. Dieser Wandel legt drei zentrale Schwachstellen herkömmlicher Bearbeitungsverfahren offen:

• Das Präzisionsdefizit der Elektrifizierung: Der Wechsel vom Verbrennungsmotor zum Elektrofahrzeug hat die Anforderungen an Genauigkeit grundlegend verändert. Komponenten von Batteriepaketen müssen heute mit Mikrometer­toleranz gefertigt werden, um thermische Effizienz und Crashsicherheit zu gewährleisten. Ebenso benötigen Hochgeschwindigkeits-Rotorbleche makellose, gratfreie Schnittkanten – jede Unregelmäßigkeit kann magnetische Flussfelder stören oder Kurzschlüsse verursachen. Konventionelle mechanische Scher­verfahren bleiben hier häufig hinter den Anforderungen zurück und erzeugen Kanten, die eine kostenintensive Nachbearbeitung erfordern.
• Das Leichtbau-Dilemma: Um der Reichweitenangst zu begegnen, investieren Automobilhersteller massiv in ultrahochfeste Stähle (UHSS, Zugfestigkeit > 1500 MPa) und in fortschrittliche Aluminiumlegierungen. Traditionelle Umformverfahren stoßen bei diesen Materialien an ihre Grenzen – Mikro­risse und erhöhter Werkzeugverschleiß sind häufige Folgen. Bei der Bearbeitung von kohlenstofffaserverstärkten Kunststoffen (CFK) mit konventionellen Werkzeugen entsteht zudem häufig Delamination, was die strukturelle Leistungsfähigkeit der Bauteile beeinträchtigt.
• Das Agilitätsdefizit: Der Markt entwickelt sich zunehmend zu einem Umfeld mit „hoher Variantenvielfalt bei geringen Stückzahlen“. In einem solchen Kontext ist die Abhängigkeit von festen Werkzeugen wirtschaftlich kaum tragbar. Die Herstellung eines Stanzwerkzeugs kann bis zu acht Wochen dauern und zwischen 10.000 und 50.000 US-Dollar kosten. Bei Kleinserien – etwa 500 maßgeschneiderten EV-Varianten – vernichtet ein solcher Aufwand die Gewinnspanne. Faserlaser beseitigen diese Einschränkung, indem sie als „universelles digitales Werkzeug“ unmittelbar die Designabsicht in fertige Bauteile umsetzen.

1.2 Der technologische Generationsvorsprung von Faserlasern

Die Faserlaser-Technologie markiert einen echten Paradigmenwechsel in der angewandten Physik. Es handelt sich nicht lediglich um eine schrittweise Verbesserung, sondern um eine vollkommen neue Art der Energiebereitstellung.

• Wellenlängenphysik & Absorption: Der zentrale Vorteil liegt in der Wellenlänge von 1,07 μm. Metalle absorbieren diese Wellenlänge zu rund 35 % – ein deutlicher Fortschritt gegenüber der geringen Absorption von etwa 10 % bei CO₂-Lasern mit 10,6 μm. Dadurch können Faserlaser hochreflektierende Materialien wie Kupfer und Aluminium – unverzichtbar für EV-Stromschienen und Batteriekontakte – sicher bearbeiten, ohne dass gefährliche Rückreflexionen die Optiken beschädigen, wie dies bei älteren CO₂-Systemen eine kritische Schwachstelle darstellt.
• Die Energieeffizienz-Revolution: In einem Markt, in dem Nachhaltigkeit direkt mit Markenwert verbunden ist, verschaffen Faserlaser einen nachhaltigen Wettbewerbsvorteil. Ihre Wandsteckdosen-Effizienz (WPE) erreicht 40–50 % im Vergleich zu lediglich 10–15 % bei CO₂-Anlagen. Bei einer typischen 3-kW-Konfiguration bedeutet dies jährliche Stromkostenersparnisse von über 12.000 US-Dollar – der Laser amortisiert somit über seine Lebensdauer einen erheblichen Anteil seiner Anschaffungskosten.
• Solid-State-Zuverlässigkeit: Im Gegensatz zu Systemen, die auf ein komplexes Spiegel- und Gasnetzwerk angewiesen sind, wird der Strahl bei Faserlasern durch eine aktive Faser geleitet, wodurch jegliche optische Wegausrichtung entfällt. Dieses Festkörper-Design reduziert Wartungsstillstände drastisch. Mit Leistungsdichten von über 10^6 W/cm² bearbeiten Faserlaser mühelos Materialien von ultradünnen 0,5-mm-Elektronikfolien bis zu massiven 25-mm-Karbonstahl-Chassisplatten.

ULE Serie Doppeltisch-Faserlaserschneidmaschine kann diese Leistungsvorteile mit hoher Produktionskapazität kombinieren, ideal für variantenreiche Serien.

1.3 Vergleich mit traditionellen Verfahren & strategische Ersatzlogik

Um die Kapitalrendite (ROI) der Faserlaser-Technologie realistisch zu bewerten, muss sie direkt mit bestehenden Methoden verglichen werden. Die Argumente für einen Ersatz basieren im Wesentlichen auf zwei Faktoren: den Gesamtkosten über die Lebensdauer (Total Cost of Ownership, TCO) und der Gesamtleistungsfähigkeit.

Funktionsstrategie	Faserlaser-Schneiden	Mechanisches Stanzen	CO₂-Laser	Wasserstrahl / Plasma
Investition & Einrichtung	Kein Bedarf an Werkzeugen – vollständig digitaler „Vom-Entwurf-zum-Bauteil“-Workflow. Typische Amortisierung innerhalb von 18 Monaten.	Hohe Anfangsinvestition (Stanzwerkzeuge ab 15.000 USD). Vorlaufzeit 4–8 Wochen. Wirtschaftlich nur bei Stückzahlen über 10.000.	Hoher Wartungsaufwand. Gas- und Spiegelersatz ca. 2.000 USD/Jahr. Erfordert optische Justierung.	Hohe Verbrauchskosten durch Düsen und Schleifmittel. Nasser, unordentlicher Prozess mit notwendiger Wasseraufbereitung.
Geschwindigkeit & Flexibilität	Extrem schnell bei dünnem Blech – bis zu 100 m/min. Umrüstzeiten unter 2 Stunden.	Am schnellsten für Großserienfertigung, jedoch unflexibel. Designänderungen erfordern das Entsorgen teurer Werkzeuge.	3–5× langsamer bei dünnem Metall. Unsicher bei reflektierenden Materialien wie Kupfer oder Messing.	Langsam (< 10 m/min) mit deutlicher Konizität bei stärkeren Materialquerschnitten.
Qualität & Wärmeeinflusszone	Genauigkeit ± 0,1 mm. Wärmeeinflusszone < 10 μm. 99 % Kantengeradheit.	Genauigkeit ± 0,3 mm. Werkzeugverschleiß führt zu allmählicher Qualitätsminderung.	Große Wärmeeinflusszone. Häufige Wartung beeinträchtigt die Strahlqualität.	Keine Wärmedehnung, jedoch starke Kantenschräge (~ 0,5 mm) und raue Oberfläche.
Materialtauglichkeit	Universell einsetzbar – bearbeitet UHSS, Aluminium und Kupfer. Ideal für Batteriegehäuse.	Beschränkt auf weichere oder dünnere Metalle. UHSS verursacht starke Rückfederung.	Geeignet für Nichtmetalle, aber schlecht bei reflektierenden Metallen.	Für alle Materialien geeignet, jedoch zu langsam und zu teuer für die Großserienfertigung im Automobilbau.

Fazit: Bei Produktionsmengen unter 3.000 Stück – typisch für Pilotserien, Premium-Modelle oder spezialisierte EV-Varianten – senkt das Faserlaserschneiden die Stückkosten um rund 40 %. Neben den direkten Einsparungen bringt es strategische Vorteile für nachgelagerte Prozesse: Hochwertige Schnittkanten (Ra-Werte geeignet für die direkte Montage) machen das Entgraten überflüssig, und enge Toleranzen ermöglichen eine nahtlose, spaltfreie Laser-Schweißverbindung. Im Zuge der Transformation hin zu intelligenter, leichter Elektromobilität ist das Faserlaserschneiden nicht nur eine weitere Fertigungsoption – es bildet das Herzstück der automobilen Fabrik der nächsten Generation.

Kontakt für eine individuelle Beratung zur Integration von Faserlaser-Technologie in Ihre Produktionslinie.

II. Präzision entschlüsselt: Die Wissenschaft hinter der Fertigung im Mikrometerbereich

In der Automobilproduktion wird „Präzision“ oft als reiner Marketingbegriff verwendet – tatsächlich beschreibt sie jedoch die kontrollierte Steuerung von Photonen und Wärmeenergie. Im Gegensatz zum mechanischen Schneiden, bei dem die Genauigkeit von der Steifigkeit des Werkzeugs abhängt, beruht die Präzision eines Faserlasers auf der gezielten Anpassung seiner Strahlparameter. Ein tiefes Verständnis dieser Physik ermöglicht es Ingenieurinnen und Ingenieuren, über die bloße Bedienung hinauszugehen und die Wechselwirkung zwischen Licht und Material wirklich zu beherrschen – der Schlüssel zu einer Fertigung ohne Toleranzen und ohne Ausschuss.

2.1 Strahlqualität (BPP) & Fokussteuerung

Der entscheidende Kennwert, der die Schneidleistung eines Faserlasers bestimmt, ist das Beam Parameter Product (BPP), definiert als:

BPP = M^2 × λ / π

Mit einer Wellenlänge von 1,07 μm – etwa einem Zehntel derjenigen eines CO₂-Lasers – erreichen Faserlaser ein deutlich niedrigeres BPP und damit eine außergewöhnlich präzise Fokussierbarkeit.

• Energiedichte & Schnittbreite: Ein geringes BPP ermöglicht es, den Laserstrahl auf einen Punkt von nur 50–100 μm zu konzentrieren (im Vergleich zu 150–200 μm bei CO₂-Systemen). Diese enge Fokussierung erzeugt Energiedichten von über 10⁶ W/cm², wodurch das Metall praktisch augenblicklich verdampft. In der Praxis ergibt sich daraus eine Schnittbreite von nur 0,1 mm beim Trennen von 6 mm starken Blechen – der Materialverlust sinkt damit auf etwa ein Drittel im Vergleich zu konventionellen Stanzverfahren.
• Kollimationsfaktor: Ein oft übersehener Parameter ist die Brennweite der Kollimationsoptik. Während sich Bediener meist auf die Endlinse konzentrieren, führt eine größere Kollimationsbrennweite (innerhalb der Beugungsgrenze) zu einem kleineren Fokuspunkt. Voraussetzung ist jedoch eine exakte Abstimmung zwischen Faserkern-Durchmesser und Kollimator. Bereits eine Fehlausrichtung von mehr als 5 μm kann das BPP um bis zu 20 % verschlechtern – mit spürbarer Auswirkung auf die Schnittkantenqualität.
• Dynamische Fokuslogik: Beim Bearbeiten von dicken Blechen (> 18 mm) kann ein extrem kleiner Fokuspunkt sogar nachteilig sein. Wird der Strahldurchmesser mithilfe adaptiver Optiken gezielt über 100 μm vergrößert, weitet sich die Schnittfuge, wodurch das Schmelzmaterial besser abgeführt wird. Diese auf den ersten Blick paradoxe Einstellung kann die Kantenglätte (Ra) um das bis zu Dreifache verbessern – ein anschauliches Beispiel dafür, dass wahre Präzision in der Optimierung der Parameter liegt, nicht in deren Minimierung.

2.2 Thermische Effekte & Mikrostrukturkontrolle

In der automobilen Fertigung stellt die Wärmeeinflusszone (Heat Affected Zone, HAZ) die größte Gefahr für die strukturelle Integrität dar. Zu hohe Temperaturen können das Gefüge des Metalls verändern und zu spröden martensitischen Phasen in ultrahochfesten Stählen (UHSS) oder zu Mikrorissen führen, die die Dauerfestigkeit erheblich beeinträchtigen.

• Pulsmodulationsstrategie: Präzisionsschneiden basiert auf der gezielten Steuerung der Wärmeeinbringung, unabhängig von der Ausgangsleistung. Durch Anpassung der Pulsfrequenz (1–50 kHz) und des Tastverhältnisses (Duty Cycle, 10–90 %) können Ingenieure die Wärmeentwicklung exakt regulieren, um die Materialstruktur zu schonen.
  • Dünnbleche / Elektronik: Hochfrequente Pulse (ca. 20 kHz) mit geringer Pulsenergie und einem Tastverhältnis von 20 % begrenzen die Wärmeeinflusszone (HAZ) auf unter 5 μm – eine entscheidende Vorgabe beim Schweißen von Batteriekontakten, um thermische Schäden an Separatoren zu vermeiden.
  • Dicke Platten: Niedrigfrequente Bearbeitung (etwa 1 kHz) mit hoher Energie und einem Tastverhältnis von 70 % gewährleistet vollständige Durchdringung. Zwar kann die HAZ auf etwa 50 μm anwachsen, doch ist dies eine akzeptable Abwägung für tragende Strukturelemente wie Fahrzeugrahmen.
• Beherrschung reflektierender Metalle (Der ABR‑Durchbruch): Kupfer und Aluminium – beide unverzichtbar für die E‑Mobilitätsproduktion – reflektieren bis zu 70 % einer Laserwellenlänge von 1,07 μm zurück zum Sender, was traditionell zu rund 15 % Leistungsverlust führt. Die neuesten Anti‑Back‑Reflection (ABR)‑Systeme wirken dem mit einem fünfstufigen Sensorarray und hochentwickelten Antireflex‑Beschichtungen entgegen, wodurch die Energieaufnahme von 30 % auf 50 % steigt. Damit sinkt der erforderliche Schneidleistungsbedarf für Kupfer von 6 kW auf 3 kW, während sich die Lebensdauer der Laserquelle verdreifacht.
• ISO‑9013‑Konformität: Die Wahl des Unterstützungsgases ist maßgeblich für die erreichbare Qualitätsklasse der Schnittoberfläche.
  • Klasse 1 (Präzision): Der Einsatz von Stickstoff als Unterstützungsgas in Kombination mit Pulsmodulation erzielt eine Rz5‑Rauheit von 10–20 μm (Ra ≈ 2–3 μm) und liefert eine oxidfreie, gratfreie Schnittkante – sofort bereit zum Verschweißen.
  • Klasse 3 (Standardnutzung): Sauerstoffunterstütztes Schneiden erzeugt eine Rz5‑Rauheit von 40–100 μm. Obwohl die Oberfläche gröber ausfällt, reduziert sich der Gasverbrauch um etwa 60 %, was diese Variante zur wirtschaftlichen Wahl für nicht sichtbare Halterungen und Sekundärbauteile macht.

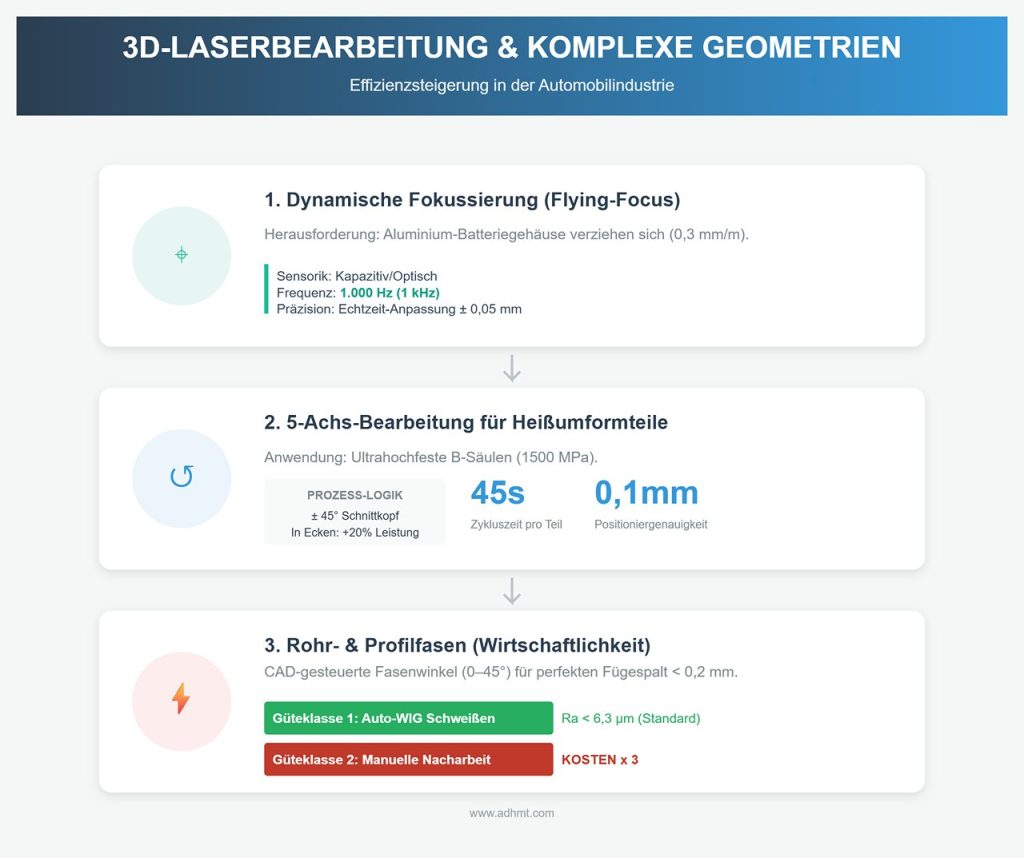

2.3 Komplexe Geometrien & 3D‑Bearbeitungsfähigkeiten

Das Fahrzeugdesign reicht heute weit über flache Paneele hinaus. Die Fähigkeit, 3D‑warmgeformte Bauteile und komplexe Rohrstrukturen zu schneiden und zu formen, ist zum Erkennungsmerkmal einer wirklich flexiblen Produktionslinie geworden.

• 3D-Dynamische Fokussierung: Bei der Bearbeitung von Gehäusen für Elektrofahrzeug-Batterien können sich Aluminiumbleche aufgrund thermischer Ausdehnung oder Verzug um bis zu 0,3 mm pro Meter verformen – Bedingungen, unter denen ein feststehender Laser-Kopf versagen würde. Moderne 3D-Systeme setzen kapazitive oder optische Distanzsensoren ein, die mit einer Frequenz von 1 kHz Korrekturen an der Z‑Achse vornehmen und den Fokuspunkt in Echtzeit um ± 0,05 mm anpassen. Diese sogenannte „Flying-Focus“-Technologie gewährleistet einen konstant präzisen Laserpunkt selbst auf unebenen Oberflächen.
• 5‑Achs-Ansteuerung für heißumgeformte Bauteile: Bei ultrahochfesten Komponenten wie B‑Säulen mit 1500 MPa ersetzen 5‑Achs-Lasersysteme zunehmend herkömmliche Schneidwerkzeuge. Der entscheidende Vorteil liegt in Algorithmen, die den Schnittkopf kontinuierlich um ± 45° zur Flächennormalen ausrichten. In engen Ecken verlangsamt das System automatisch die Bewegung, während es die Laserleistung um 20 % und den Gasdruck um 10 % erhöht, um Durchbrennen oder Materialanhaftungen zu verhindern. Das Ergebnis: eine Zykluszeit von 45 Sekunden pro Teil bei einer Positioniergenauigkeit von ± 0,1 mm.
• Rohr- und Profilfasenbearbeitung: Präzisionsschnitte für Chassis-Träger oder Abgasrohre erfordern perfekt ausgerichtete Verbindungsstellen. Fortschrittliche Algorithmen generieren heute direkt aus den CAD-Daten die Schnittkurven und Fasenwinkel (0–45°). Mit einer geschwenkten Kopf-Fasenschnitttechnik erzielt der Laser einen Fügespalt von weniger als 0,2 mm. Diese Genauigkeit beeinflusst die nachfolgenden Arbeitsgänge erheblich: Ein Schnitt in Güteklasse 1 erlaubt automatisiertes TIG-Schweißen (Oberflächenrauheit Ra < 6,3 μm), während ein Schnitt in Güteklasse 2 MIG-Schweißen oder manuelle Nachbearbeitung erfordert – was die Montagekosten verdreifacht.

III. Praxisszenarien: Präzise Lösungen für zentrale Automobilkomponenten

Während die physikalischen Grundlagen des Faserlaserschneidens das technische Fundament bilden, zeigt sich der wahre Mehrwert erst in der Produktion – dort, wo spezifische Herausforderungen an Bauteilen über Wirtschaftlichkeit entscheiden. Um über allgemeine Vorteile hinauszugehen, müssen wir untersuchen, wie Faserlasertechnologie die zentralen Problemfelder der modernen Fahrzeugentwicklung löst – von der strukturellen Integrität der Rohkarosserie (Body-in-White, BIW) bis zu den engen Toleranzen von Elektroantriebs-Komponenten.

3.1 Rohkarosserie (Body-in-White, BIW) & Strukturbauteile

Moderne BIW-Strukturen kombinieren ultrahochfeste Stähle (UHSS) mit Leichtmetalllegierungen in hochkomplexen Konfigurationen. Herkömmliche mechanische Scherprozesse stoßen hier aufgrund schnellen Werkzeugverschleißes und mangelnder Eignung für komplexe, topologieoptimierte Formen schnell an ihre Grenzen.

• Trimmen von warmumgeformtem Stahl (PHS): Moderne Sicherheitszellendesigns setzen auf PHS1500+ Materialien mit Härtewerten über HV500. Mechanische Schneidwerkzeuge unterliegen hier einem extremen Verschleiß (über 50 % nach 10.000 Hüben). Die effiziente Lösung sind 5-Achsen-Faserlasersysteme mit Dual-Beam-Technologie (z. B. NEWTON). Durch ein 45°-Neigen des Schneidkopfes zur Umgehung der durch das Härten belasteten Schicht und einer konstanten Schnittgeschwindigkeit von 80 m/min wird eine Wärmeeinflusszone (HAZ) von < 20 μm erreicht. Dadurch werden die bei mechanischen Verfahren typischen Mikrorissbildungen nahezu vollständig vermieden – was eine überlegene Ermüdungsfestigkeit über die gesamte Lebensdauer des Fahrzeugs sicherstellt.
• Vorbereitung von Tailor Welded Blanks (TWB): Strategien zur Gewichtsreduzierung erfordern häufig das Fügen von Blechen mit unterschiedlichen Materialstärken vor dem Umformen. Für eine einwandfreie Laser-Schweißung ist eine perfekte Schnittkante entscheidend. Ein 6 kW-Faserlaser erzeugt einen präzisen Geradschnitt mit Spaltmaß von < 0,1 mm, was eine Schweißpenetrationsrate von über 95 % sicherstellt. Praxisbeispiel: Bei Anwendungen wie der inneren Türverkleidung des Volkswagen Passat führte der Einsatz von laser-geschnittenen TWBs zu einer Gewichtsreduzierung der Rohkarosserie um 15 kg, da mehrere Einzelbaugruppen durch ein einziges optimiertes Blech ersetzt wurden.
• Topologieoptimierung & Gewichtsreduktion: Generatives Design ermöglicht die Gestaltung organischer, knochenähnlicher Strukturen, die mit konventionellem Stanzen nicht realisierbar sind – hier spielen Faserlaser ihre volle Stärke aus. Mit einer Materialdichte-Schwelle von über 0,7 zur strukturellen Stabilität können Laser (3 kW, 5 kHz) komplexe Spannungsentlastungsmuster in ultrahochfesten Stahl (UHSS) mit einer Präzision von ± 0,05 mm schneiden. Die entscheidende Kennzahl: In B‑Säulen-Anwendungen ermöglichte dieses Verfahren eine 12 %ige Gewichtsreduzierung ohne Einbußen bei der Crashsicherheit. Zudem optimierten Feedback-Schleifen der Finite-Elemente-Analyse (FEA) den Laserpfad so, dass der Spannungskonzentrationsfaktor an der Schnittkante auf 1,2 sank – gegenüber 2,5 beim herkömmlichen Stanzen – und somit die strukturelle Lebensdauer deutlich verlängert wurde.

3.2 Exklusive Anwendungen für New Energy Vehicles (EV)

Der Trend zur Elektrifizierung bringt Materialien und Fertigungstoleranzen mit sich, die in der Produktion von Fahrzeugen mit Verbrennungsmotor unbekannt sind. Der technische Schwerpunkt verlagert sich von reiner Strukturfestigkeit hin zu elektrischer Leitfähigkeit, effizienter Wärmeabfuhr und absoluter Dichtheit.

• Batteriewanne & Thermomanagement: Die Aluminium-Batteriewanne (5–8 mm Stärke) muss absolut hermetisch abgedichtet sein. Der Einsatz von Stickstoff als Unterstützungsgas in Kombination mit Anti‑Back‑Reflection (ABR)-Sensoren ermöglicht es einem 4‑kW-Lasersystem, Schnittgeschwindigkeiten von 30 m/min ohne Oxidbildung zu erzielen – entscheidend für die zuverlässige Haftung der anschließend angebrachten Dichtung. Präzisionsmerkmal: Für Sicherheits-Entlüftungsventile führen Laser eine kontrollierte Tiefenstrukturierung (0,3–0,5 mm) mit einer Oberflächenrauheit von Ra < 2 μm durch. Dies garantiert einen stabilen Auslösedruck innerhalb von ± 5 % – ein Zuverlässigkeitsniveau, das mechanische Ritzverfahren nicht erreichen können. Salzsprühtests bestätigen, dass diese laserbehandelten Bereiche über 1.000 Stunden ohne Korrosionsrisse bestehen.
• Zellverbindungen & Stromschienen: Das Verschweißen von Kupfer- und Aluminiumfolien (0,2 mm) ist aufgrund ihrer hohen Reflexion besonders anspruchsvoll. Die Einführung der Ring Mode (ARM) Strahlformung hat hier einen entscheidenden Fortschritt gebracht: Mit einer zentralen Intensität von über 100 kW/cm² wird eine vollständige Schweißdurchdringung erzielt, und zwar porenfrei mit einer Qualitätsquote von über 98 %. Integrierte kohärente Systeme haben gezeigt, dass sich durch die Ablösung mehrstufiger mechanischer Stanzprozesse zugunsten eines einstufigen Laserverfahrens die Produktivität um 300 % steigern lässt.
• Elektromotor‑Blechpakete: Für die Effizienz eines Elektrofahrzeugmotors ist die Qualität seiner Blechelemente entscheidend. Konventionelles mechanisches Stanzen erzeugt in 0,5 mm starkem Siliziumstahl (M400‑50A) Randspannungen, die die magnetischen Eigenschaften mindern. „Spannungsfreies“ Faserlaser-Schneiden reduziert die magnetischen Verluste um 2,5 % und steigert die Gesamteffizienz des Motors um 1,2 %, entsprechend den Anforderungen der IEC‑60034‑Norm. Effizienzvorteil: Eine gratfreie Schnittkante (< 5 μm) ist entscheidend, um interlaminare Wirbelströme zu minimieren. Ein oft übersehener Vorteil ist, dass das Laserschneiden die Entmagnetisierung um 0,3 % verringert und damit die Gesammtverluste des Rotors unter Last um 3 % reduziert – ein signifikanter Zugewinn, der direkt zu einer längeren Reichweite beiträgt.

3.3 Innenraum, Rohrleitungen & Präzisionsbauteile

Über Fahrwerk und Antrieb hinaus revolutionieren Faserlaser sowohl die optische Gestaltung als auch die funktionale Leistung von Fahrzeugsystemkomponenten, bei denen höchste Präzision und geometrische Konsistenz entscheidend sind.

• Schwächung von Airbag-Abdeckungen (Scoring): Die Sicherheit der Fahrgäste hängt entscheidend davon ab, dass der Airbag in exakt dem richtigen Millisekunden-Moment die Armaturenbrettabdeckung durchbricht. Mit Laser-Scoring lässt sich die Schnitttiefe präzise auf 0,4–0,6 mm innerhalb einer 0,8 mm dicken Oberflächenschicht einstellen – ohne die makellose „Class A“-Optik zu beeinträchtigen. Gleichzeitig wird eine 99,5%ige Auslösezuverlässigkeit erreicht. Der berührungslose Prozess vermeidet die Druckbelastung mechanischer Schneidklingen und verhindert so frühzeitige thermische Rissbildung im Schaumsubstrat.
• Abgas- und Flüssigkeitsleitungssysteme: Die aufwendige Leitungsführung erfordert präzises 3D-Schneiden von gekrümmten Rohren (z. B. Durchmesser 80 mm). Sechsachsige Robotersysteme mit adaptiven Schwimmköpfen ermöglichen heute Gehrungsschnitte von 0–45° bei einer beeindruckenden Toleranz von ± 0,05 mm. Leistungsdaten: Bei Abgaskrümmern konnten die Zykluszeiten auf nur 12 Sekunden pro Teil reduziert werden, bei einer Leckfehlerquote von unter 1 %. Durch die Begrenzung der thermischen Verformung auf weniger als 0,1 mm wird der Schweißspalt optimiert, sodass jeglicher Bedarf an Zusatzdraht entfällt.
• Fazit für den ROI: Der Ersatz konventioneller Fräsverfahren durch Laserschneiden bei Rohrkomponenten führt zu direkten Kosteneinsparungen von 2,50 US-Dollar pro Fahrzeug. Produktionsberichte aus Fertigungszentren in Mexiko zeigen, dass diese Umstellung die Erstausbeute auf 99 % erhöht und dank verbesserter Kantenqualität die Ermüdungslebensdauer um 20 % steigert.

IV. Business Insight: ROI-Berechnungsmodelle & Detaillierte Kosten-Nutzen-Analyse

In Vorstandsdiskussionen geht die Entscheidung für Faserlasertechnologie weit über die reine Strahlqualität oder Schnittgeschwindigkeit hinaus – sie schafft einen strategischen Vorsprung. Während Ingenieure sich auf Präzision im Mikrometerbereich konzentrieren, evaluieren Führungskräfte den Total Cost of Ownership (TCO). Der Wechsel von herkömmlichen Fertigungsverfahren zu Faserlaserschneiden markiert den Übergang von einer kostenintensiven, starren Produktion hin zu einem schlanken, schnellen Fertigungsmodell. Das Geschäftsmodell stützt sich dabei auf zwei zentrale Säulen: deutliche Senkung der Betriebskosten (OPEX) und die Erschließung bislang ungenutzter Produktivitätspotenziale.

4.1 Konkrete Kostenreduzierungen (OPEX)

Der auffälligste unmittelbare Effekt beim Einsatz von Faserlasern ist die drastische Verringerung der täglichen Betriebskosten. Im Gegensatz zu CO2-Lasern oder mechanischen Stanzsystemen erreichen Faserlaser eine Effizienz, die sich direkt in gesteigerter Rentabilität widerspiegelt.

• Energieeffizienz-Kennzahlen: Die sogenannte „Wall-Plug Efficiency“ (WPE) eines Faserlasers liegt typischerweise zwischen 40 % und 50 %, während CO2-Resonatoren lediglich Werte von 10 % bis 15 % erreichen.

Datenanalyse: Bei einem 6-kW-System mit 4.000 Betriebsstunden pro Jahr führt dieser Effizienzvorteil zu einem Energieverbrauchsunterschied von rund 100.000 kWh jährlich. Bei einem industriellen Strompreis von 0,25 € pro kWh entspricht dies einer direkten Jahresersparnis von 25.000 €. In Regionen mit Stromkosten von 0,75 € pro kWh kann die Ersparnis sogar auf 75.500 € pro Jahr steigen und damit einen erheblichen Teil der Investitionskosten für die Anlage ausgleichen.

• Wartung und Verbrauchsmaterialien: Faserlaser besitzen ein festkörperbasiertes, monolithisches Design, das den Einsatz von Resonatorgasen, die Justierung von Spiegeln oder aufwendige Turbinenüberholungen überflüssig macht.

Finanzieller Effekt: Die jährlichen Wartungskosten sinken von etwa 2.000 US-Dollar bei einem CO₂-System auf nur 200–400 US-Dollar. Zudem lassen sich durch den Einsatz von Hochdruck-Luftschneiden – mit hauseigener Druckluft von 15–20 bar statt zugekauftem Stickstoff oder Sauerstoff – die Kosten für Schneidgase um bis zu 70 % senken.

• Optimierte Materialnutzung: In der Automobilproduktion machen Rohmaterialien 60–70 % der Gesamtkosten pro Teil aus. Die Kombination aus fortschrittlicher Schachtelsoftware (z. B. Radan Radnest) und der Präzision des Faserlaserschneidens ermöglicht Verfahren wie das „Common Line Cutting“, bei dem benachbarte Bauteile eine gemeinsame Schnittlinie nutzen.

Ergebnis: Durch den Wegfall von Zwischenräumen zwischen Teilen und die Verkürzung der Schneidzeit erreichen Hersteller eine 15% höhere Materialausnutzung und eine 10%ige Verringerung des Ausschusses bei BIW-Stahlkomponenten (Body-in-White). Auf hochvolumigen Produktionslinien entspricht dies einer Rohmaterialersparnis von 50–100 US-Dollar pro Fahrzeug.

4.2 Verborgene Werte erschließen

Während Kostensenkungen im laufenden Betrieb sofort in den monatlichen Finanzberichten sichtbar werden, liegt der eigentliche langfristige Mehrwert oft in weniger offensichtlichen Vorteilen – insbesondere in der drastischen Verkürzung der Produktionszyklen, die den Return on Investment (ROI) entscheidend beeinflussen kann.

• Beschleunigung der Durchsatzleistung: Ein 6-kW-Faserlasersystem wie der Power-Tech Inspire 1530 erreicht Schneidgeschwindigkeiten von über 100 Metern pro Minute bei Beschleunigungsraten von bis zu 6G.

Taktzeitfaktor: Diese Schneidgeschwindigkeit reduziert die Bearbeitungszeit für dünne Bleche in der Automobilproduktion auf nur 25 % der Zeit, die herkömmliche CO₂-Systeme benötigen. Die Produktionsleistung steigt von 64 auf 277 Teile pro Stunde – ein vierfacher Produktivitätsschub. Damit kann ein einzelner Faserlaser drei ältere Maschinen ersetzen, was sowohl Fertigungsfläche als auch Kapitalressourcen freisetzt.

• Eliminierung sekundärer Prozesse: Die tatsächlichen Herstellungskosten gehen weit über die reine Schneidphase hinaus. Direktmontage: Eine Oberflächengüte gemäß ISO 9013, Klasse 1 (Ra < 3 μm), liefert gratfreie Teile, die unmittelbar verschweißt werden können. Das macht manuelles Entgraten oder Schleifen überflüssig und senkt den Arbeitsaufwand um 40 %. Bei Aluminiumkarosserieteilen für Elektrofahrzeuge reduziert eine Schlackebildungsrate unter 1 % den Bedarf an teurer chemischer Nachreinigung – eine Ersparnis von rund 2 US‑Dollar pro Teil.
• Automatisierung & Mitarbeitereffizienz: Moderne Faserlasersysteme sind kompakt und lassen sich nahtlos mit automatischen Be- und Entladetürmen integrieren. Humankapital: Durch Automatisierung erhöht sich das Verhältnis Bediener : Maschine von 1:1 auf 1:3. Der vollautomatisierte „Lights‑Out“-Betrieb spart pro Schicht jährlich rund 80.000 US‑Dollar an direkten Personalkosten und steigert gleichzeitig die Maschinenverfügbarkeit um den Faktor 2,5.

4.3 Investitionsrendite (ROI)‑Rechner

Zur Bewertung der Investition vergleicht ein Fünfjahresmodell der Gesamtbetriebskosten (TCO) ein herkömmliches 4‑kW‑CO₂‑Lasersystem mit einem 6‑kW‑Faserlasersystem.

ROI‑Formel:

ROI (%) = ((Nettovorteil − Investitionskosten) / Investitionskosten) × 100

Dabei gilt: Nettovorteil = (Mehrerlös durch höhere Kapazität + OPEX‑Einsparungen) − Betriebskosten.

5‑Jahres‑TCO‑Vergleichsanalyse:

Kostenfaktor	4 kW CO₂‑Lasersystem	6 kW Faserlasersystem	5‑Jahres‑Ersparnis
Anfangsinvestition	150.000 – 300.000 US‑$	175.000 – 350.000 US‑$	(CapEx‑Differenz)
Energiekosten (5 Jahre)	230.000 US‑$ (46 T$/Jahr)	60.000 US‑$ (12 T$/Jahr)	170.000 US‑$
Wartung/Ersatzteile	über 10.000 US‑$	1.500 US‑$	8.500 US‑$
Materialausnutzung	Basiswert (80 % Ausbringung)	Optimiert (95 % Ausbringung)	über 50.000 US‑$
Produktivitätssteigerung	Basiswert	4× Ausstoß (ohne Entgraten)	über 200.000 US‑$
Gesamtbetriebskosten (TCO)	ca. 1.175.000 US‑$	ca. 655.000 US‑$	Nettoersparnis: 520.000 US‑$

Fazit: Für mittelständische Automobilzulieferer der Tier‑1‑ oder Tier‑2‑Kategorie liegt die Amortisationszeit für den Einsatz von Faserlasertechnologie typischerweise zwischen 12 und 18 Monaten.

• Für High‑Mix/Low‑Volume‑(HMLV)‑Betriebe, die EV‑Prototypen oder kundenspezifische Strukturhalter fertigen, kann die Kapitalrendite bereits im ersten Jahr über 50 % betragen. Der Vorteil ergibt sich aus dem Wegfall kostenintensiver Formwerkzeuge (rund 15.000 US‑$ Ersparnis pro Werkzeug) sowie der Möglichkeit, Designänderungen sofort umzusetzen – ohne zeitaufwändige Neuanpassung der Werkzeuge.*
• Rentabilitätsgrenze: Der wirtschaftliche Einsatz lohnt sich ab einer Jahresproduktion von etwa 15.000 Body‑in‑White‑(BIW)‑Komponenten. Selbst bei geringeren Stückzahlen – unter 3.000 Einheiten – übertrifft die Faserlasertechnologie das traditionelle Stanzen, da keinerlei Werkzeugkosten anfallen. Darüber hinaus steigern ihre überlegene Bearbeitungsgeschwindigkeit und Materialeffizienz die Gewinnmargen erheblich.

V. Implementierungsleitfaden: Von der Auswahl bis zur Serienfertigung

Den Schritt von einer Herstellerbroschüre hin zu einer leistungsstarken, hochproduktiven Fertigungslinie im Automotive‑Bereich zu meistern, erfordert einen bewussten und ganzheitlichen Systemansatz. Die Integration von Faserlaser‑Schneidtechnologie ist weit mehr als nur eine Einkaufsentscheidung – sie stellt eine interdisziplinäre Ingenieursaufgabe dar. Der Erfolg hängt entscheidend davon ab, die Maschinenkonfiguration exakt auf den spezifischen Materialmix der Fahrzeugplattform abzustimmen und das Zusammenspiel der Prozessparameter zu verstehen. Der folgende Leitfaden zeigt die wesentlichen Schritte auf, um die Einarbeitungszeit zu verkürzen und den ROI schneller zu erreichen.

5.1 Auswahl und Konfigurationsstrategie der Ausrüstung

In automobilen Anwendungen – bei denen BIW‑Bauteile und EV‑Batteriekomponenten typischerweise zwischen 1 mm und 6 mm Materialstärke liegen – erweist sich die Annahme „mehr Leistung ist immer besser“ häufig als kostspieliger Irrtum.

• Leistungs‑„Sweet Spot“-Matrix: Die Gegenüberstellung von Energieverbrauch und Schneidgeschwindigkeit zeigt, dass 6 kW für rund 80 % aller Automobilanwendungen die optimale Leistung darstellen. Zwar kann ein 12‑kW‑Laser theoretisch höhere Geschwindigkeiten erzielen, doch ist der Vorteil bei Materialstärken unter 6 mm gering (etwa doppelte Geschwindigkeit bei mehr als doppeltem Energiebedarf), was zu sinkendem wirtschaftlichem Nutzen führt.
  • 3 kW (Effizienzklasse): Ideal für Innenhalterungen und dünne EV‑Kupferfolien (1–3 mm). Sehr geringer Energieverbrauch (~14 kWh/h), jedoch begrenzte Leistungsfähigkeit bei Strukturstahl über 6 mm.
  • 6 kW (Allrounder): Bietet das beste Verhältnis für BIW‑Bauteile und pressgehärtete Stahlkomponenten. Erreicht 4,3–5 m/min bei 6 mm Edelstahl und zeichnet sich durch hervorragende Energieeffizienz (~21 kWh/h) aus.
  • 12 kW+ (Schwerlastbereich): Geeignet für Fahrgestelle, Lkw‑Rahmen oder dicke Batteriewannen (> 12 mm). Hinweis: Erfordert eine leistungsstarke Stromversorgung (380 V+) und führt in Standard‑Automobilwerken häufig zu ungenutzten Kapazitätsreserven.
• Schneidkopf- und Bettarchitektur: Der Schneidkopf bildet das Herzstück des Systems. In stark variantenreichen Automobilfertigungen im 24/7-Betrieb gilt der Precitec ProCutter 2.0 als Branchenmaßstab. Er bewältigt Leistungen bis zu 85 kW und verfügt über eine dynamische Fokuskompensation, die thermische Linsenabweichungen auf bis zu 0,05 mm korrigiert – ein klarer Vorteil, der den höheren Preis gegenüber günstigeren Alternativen wie Raytools rechtfertigt. Zwar weist die Raytools-BM-Serie dank ihres leicht zugänglichen Keramikring-Designs rund 40 % geringere Wartungskosten auf, ist jedoch eher für Neben- oder weniger belastete Maschinen geeignet und nicht für den Einsatz in primären Produktionslinien.
  • Strukturelle Steifigkeit: Bei Präzisionsanforderungen im Automobilbau sollte man von Auslegerkonstruktionen Abstand nehmen. Die schnellen Richtungswechsel, die für komplexe Verschachtelungsmuster erforderlich sind, verlangen nach einer Gantry-(Brücken-)Konstruktion mit Dual-Drive-2G-Beschleunigungsleistung. Ausleger-Y-Achsen neigen an ihren äußersten Punkten zu Vibrationen von über 0,1 mm, was die Rechtwinkligkeit der Schnittkante und die Gesamtqualität beeinträchtigt.
• Unverzichtbare Automatisierung: Ein Automatischer Düsenwechsler (ANC) ist inzwischen kein Luxus mehr, sondern eine Grundvoraussetzung für vollautomatisierte Nachtbetriebe. Moderne Systeme (wie z. B. von Eagle) bieten Platz für 36 bis 72 Düsen und wechseln diese in etwa 15 Sekunden, wobei automatisch der passende Durchmesser für jeden Materialwechsel gewählt wird. Ebenso sind kapazitive Höhenabtastung und optische Nahtsuche (Erkennung von Kanten in unter einer Sekunde) entscheidend, um Zykluszeiten bei wechselnden Blechformaten konstant zu halten.

5.2 Auswahl des Prozessgases & Feinabstimmung

Das verwendete Unterstützungsgas beeinflusst maßgeblich sowohl die chemischen Eigenschaften der Schnittkante als auch die Betriebskosten. Die richtige Gaswahl ist stets ein Balanceakt zwischen höchster Schnittqualität (Rauheitswert Ra) und minimalen Stückkosten.

• Entscheidungsbaum für Prozessgase:
  • Stickstoff (N2): Der Standard für „Class‑A“ Sichtflächen und Aluminiumbauteile. Durch den Ausschluss von Sauerstoff schützt Stickstoff das Schmelzbad vor Oxidation, sodass nachfolgende Prozesse wie Lackieren oder Schweißen ohne zusätzliche Oberflächenvorbereitung direkt möglich sind.
    • Einschränkung: Erfordert hohen Betriebsdruck (12–25 bar), was die Betriebskosten je nach örtlichen Gaspreisen auf etwa 3,00–6,00 US‑Dollar pro Stunde steigen lässt.
• Sauerstoff (O₂): Dank seiner exothermen Reaktion beschleunigt Sauerstoff das Schneiden von dickem Kohlenstoffstahl (> 6 mm) und arbeitet dabei mit vergleichsweise niedrigem Druck (0,5–1,5 bar).
  • Einschränkung: Beim Schneidprozess entsteht eine Oxidschicht an der Schnittkante, die vor dem Lackieren mechanisch entfernt werden muss – ein zusätzlicher Bearbeitungsschritt.
• Druckluft: Bekannt als der „Kostenkiller“, nutzt diese Variante gefilterte und getrocknete Werkstattsluft, die auf 15–20 bar verdichtet wird. Dadurch sinken die Betriebskosten auf etwa 0,10 USD pro Stunde.
• Hinweis: Bei dieser Methode gelangen rund 20 % Sauerstoff und Stickstoff in die Schnittzone, was zu einer etwas raueren Kante (Ra 8–15 µm) und einer kleinen wärmebeeinflussten Zone (HAZ) führt. Sie eignet sich gut für leichte, nicht tragende Bauteile unter 3 mm Dicke, birgt jedoch Risiken bei Komponenten, die Ermüdungsbelastungen ausgesetzt sind. Profi-Tipp: Beim Schneiden von Aluminium mit Druckluft kann eine Pulsmodulation mit 30 % Tastverhältnis die Gratbildung um bis zu 50 % verringern.
• Die Parameterabstimmung als „Black Box“: Die Prozessstabilität hängt von einem ausgewogenen Zusammenspiel vierer Faktoren ab – Leistung (P), Geschwindigkeit (V), Gasdruck (Pr) und Fokuslage (F). Ziel ist ein gleichmäßiger, kontinuierlicher Schmelzfluss.
• Fokusstrategie: Bei Faserlasern wird der Brennpunkt in der Regel unterhalb der Materialoberfläche eingestellt (negativer Fokus). Eine Fokuseinstellung von F = −1 mm bis −3 mm sorgt dafür, dass sich der Strahl zum unteren Ende hin leicht aufweitet, was den Schnittspalt vergrößert und die Schlackenabfuhr erleichtert.
• Die Ausgleichsformel: Ein praxisorientierter Ausgangspunkt zur Feinabstimmung lässt sich folgendermaßen darstellen: V_opt ≈ k · (P) / (t) · √(Pr / 10) wobei t die Materialdicke und k ein materialspezifischer Koeffizient ist. Wenn Schlacke auftritt, neigen Bediener oft dazu, die Schnittgeschwindigkeit zu verringern. Effektiver ist jedoch meist, die Geschwindigkeit oder den Gasdruck zu erhöhen, um das flüssige Material sauber auszutreiben.

5.3 Fehlersuche bei typischen Qualitätsproblemen

Selbst präzise kalibrierte Systeme unterliegen im Laufe der Zeit leichten Abweichungen. Eine strukturierte Routine zur Fehleranalyse hilft, längere Stillstandszeiten in der Produktion zu vermeiden.

• Analyse von Schlacke- bzw. Gratbildung:
  • Niedriggeschwindigkeits-Schlacke: Entsteht als leicht ablösbare Perlen, verursacht durch zu langsames Schneiden oder zu hohen Gasdruck, der Turbulenzen hervorruft. Empfohlene Maßnahme: Schnittgeschwindigkeit um etwa 10 % erhöhen oder Gasdruck reduzieren.
• Hochgeschwindigkeitsgrat: Tritt als scharfe, hartnäckige Grate auf, die entstehen, wenn zu schnell geschnitten wird (und die Schmelzspur nicht Schritt hält) oder die Leistung unzureichend ist. Empfohlene Maßnahme: Geschwindigkeit verringern oder Leistungsstufe erhöhen.
• Einseitiger Grat: Ein feiner, aber gravierender Fehler – bildet sich der Grat nur auf einer Seite des Schnittes, ist die Düse höchstwahrscheinlich dezentriert. Empfohlene Maßnahme: Einen „Tape-Shot“-Test durchführen; jede Abweichung von mehr als 0,1 mm erfordert sofortige Justierung. Eine automatische Düsenmittenkorrektur (ANC) in nur 15 Sekunden kann oft eine komplette Schicht Ausschuss verhindern.
• Riefenbildung & Oberflächenrauheit:
• Diagnose: Verwenden Sie den „Finger-Test“, um den Gasfluss zu prüfen. Fühlt er sich ungleichmäßig oder turbulent an, könnte der keramische Spannring beschädigt sein oder die Düse einen Defekt aufweisen.
• Mechanisch: Regelmäßige, wellenförmige Riefen deuten häufig auf mechanische Schwingungen im Portal hin. Prüfen Sie die Riemenspannung und achten Sie auf eine korrekte Schmierung des Zahnleisten- und Ritzelsystems.
• Brandstellen & Überhitzung in Ecken:
• Verlangsamt der Schneidkopf an einer scharfen 90°-Ecke, kann die konstante Leistungsabgabe zu lokalem Wärmestau und übermäßigem Aufschmelzen des Materials führen.
• Lösung: Setzen Sie Power Ramping ein. Programmieren Sie die CNC-Steuerung so, dass sowohl Leistung als auch Frequenz stufenweise abgesenkt werden (z. B. Spitzenleistung um 20 % reduzieren und Frequenz um 1 kHz senken), sobald die Schnittgeschwindigkeit verringert wird. Bei kleinen Bohrungen (kleiner als der Strahldurchmesser) empfiehlt sich eine Kombination aus „Frog-Jump“-Hub und kurzen Luftkühlpausen (unter 2 Sekunden), um Hitze vor dem Anstechen abzuführen.

VI. Zukunftsentwicklung: Industrie 4.0 trifft Smart Manufacturing

Die Ära isolierter, eigenständiger Automatisierung neigt sich dem Ende zu. Im Rahmen von Industrie 4.0 entwickeln sich Faserlaser-Schneidsysteme von reinen Materialabtragsmaschinen zu cyber-physischen Einheiten – intelligente Knoten innerhalb eines vernetzten digitalen Ökosystems. Dieser Wandel, getrieben durch die Verbindung von Künstlicher Intelligenz (KI), Industrial Internet of Things (IIoT) und fortschrittlicher Strahlphysik, definiert neue Maßstäbe für Effizienz in der Automobilfertigung.

6.1 Intelligenz und adaptive Steuerung

Eine der markantesten Entwicklungen im Laserschneiden ist die Verlagerung des Prozesswissens aus der Erfahrung des Bedieners hinein in den Algorithmus der Maschine. Angesichts des wachsenden Fachkräftemangels setzen Hersteller zunehmend auf „Self-Driving“-Lasersysteme, die mithilfe von Machine Learning (ML) Expertenleistung über ganze Produktionslinien hinweg reproduzieren.

• KI-gesteuerte Prozessoptimierung: Fortschrittliche Plattformen wie TRUMPFs Cutting Assistant nutzen maschinelles Sehen, um die Schnittkantenqualität in Echtzeit zu erfassen und zu bewerten. Diese Daten werden von ML‑Algorithmen verarbeitet, die auf historischen Schneidparametern wie Leistung, Geschwindigkeit und Gasdruck trainiert wurden. Das System empfiehlt daraufhin entweder optimale Anpassungen oder führt sie automatisch aus. Die Ergebnisse sind messbar: Der Stickstoffverbrauch sinkt um 77 %, während die Ausbeute um 15 % steigt – und das ganz ohne einen anwesenden Experten vor Ort.
• Echtzeit‑Rückkopplung im geschlossenen Regelkreis: Der Schneidkopf hat sich von einem passiven optischen Bauteil zu einem intelligenten Sensor entwickelt. Technologien wie PierceTec von Precitec überwachen den Einstechvorgang durch Sensoren, die Tiefe des Schmelzbads und Spritzaktivitäten erfassen. Dadurch entsteht ein geschlossener Regelkreis, der die Laserleistung dynamisch anpasst und sicherstellt, dass nur die zum Durchdringen des Materials erforderliche Energiemenge eingesetzt wird.
  • Das Ergebnis: Die Einstechzeit wird auf ihr physikalisches Minimum reduziert, während die Spritzer an der Oberseite um 50 % abnehmen. Zudem ermöglicht die Überwachung der Temperatur optischer Komponenten eine Vorhersage potenzieller Linsenausfälle bis zu 48 Stunden im Voraus. So wird vorausschauende Wartung möglich – eine zentrale Voraussetzung für unbeaufsichtigte Nachtschichten in der Fertigung von EV‑Batteriewannen.
• Das verborgene Bindeglied: Neuronale Netze und Materialvariabilität: Eine weniger sichtbare, aber entscheidende Innovation ist der Einsatz tiefer neuronaler Netze, um Materialschwankungen zwischen Produktionschargen auszugleichen. In der Body‑in‑White‑Fertigung kann die Blechdicke innerhalb einer einzelnen Coil um ± 0,2 mm variieren. KI‑Algorithmen analysieren diese Abweichungen kontinuierlich und justieren die Fokuslage des Lasers innerhalb von Millisekunden. Diese dynamische Korrektur stabilisiert die Wärmeeinflusszone (Heat‑Affected Zone, HAZ) beim Beschnitt von pressgehärtetem Stahl (PHS) und erzielt eine dreifach höhere Prozessstabilität im Vergleich zu manuell festgelegten Parametern.

6.2 Automatisierung und Integration in die digitale Fabrik

In der automobilen Lieferkette nützt selbst höchste Lasergeschwindigkeit wenig, wenn Materialflüsse Verzögerungen verursachen. Die Zukunft weist auf das Modell der „Dark Factory“ hin – eine Fertigungsumgebung, in der der Laserschneider seine Logistik vollständig eigenständig steuert.

• Ganzheitliches Materialhandling: Automatisierte Lager- und Bereitstellungssysteme – etwa der ErmakUSA Tower in Kombination mit robotergestützter Sortierung – ermöglichen heute vollständig autonome Arbeitsabläufe: vom Einlagern der Rohbleche über das Schneiden und Sortieren der Fertigteile bis hin zur Rückführung der Restgitter in das Lager – alles ohne menschliches Eingreifen.
• Auswirkung auf den Durchsatz: Diese nahtlose Integration steigert die Produktionskapazität um 60 %. Auf der Fertigungsebene bewegen sich Fahrerlose Transportfahrzeuge (AGVs) mit einer Traglast von bis zu drei Tonnen nun vollständig autonom und liefern verschachtelte BIW-Komponenten direkt zu den Biegestationen. Das Ergebnis: eine 80 % kürzere Fahrstrecke für Gabelstapler und damit ein deutlicher Rückgang der Sicherheitsrisiken.
• Der digitale Faden (MES-/ERP-Integration): In einer Smart Factory fungiert die Konnektivität als zentrales Nervensystem. Moderne Faserlaser nutzen offene OPC-UA-Protokolle, um reibungslos mit Manufacturing Execution Systems (MES) und ERP-Plattformen wie Plex zu kommunizieren. So entsteht vollständige Transparenz – Produktionsleiter können jederzeit den Echtzeitstatus einer Bestellung von EV-Motorblechen einsehen.
• Flexibilität: Laserverschachtelungssoftware kommuniziert inzwischen direkt mit ERP-Systemen. Geht ein Eilauftrag für Batteriegehäuse ein, passt die Software automatisch offene Aufträge an, um die dringenden Bauteile einzubinden – und erreicht so eine echte, verzögerungsfreie Reaktion.
• Betriebsanalyse: Pilotprojekte mit vollständiger digitaler Integration haben gezeigt, dass die menschliche Produktivität (gemessen am Umsatz pro Mitarbeiter) im durchgehenden 24/7-Betrieb um das 2,5-Fache steigt. Die zentrale Erkenntnis: Der größte Nutzen liegt nicht allein im schnelleren Schneiden, sondern im konsequenten Reduzieren von Stillstandzeiten.

6.3 Technologietrends an der Spitze der Entwicklung

Während Software die Effizienz kontinuierlich verbessert, verschieben Fortschritte bei Leistung und Strahlformung die Grenzen der Physik – und stellen lang etablierte Verfahren wie das Plasmaschneiden infrage.

• Die 20-kW+-Leistungsgrenze: Der Durchbruch von 20-kW-Faserlasern hat die bisherige Schranke von 70 mm Kohlenstoffstahl überwunden. Mit Schnittgeschwindigkeiten von über 50 mm/min bei dickem Material übertreffen Faserlaser Plasmasysteme nicht nur in der Geschwindigkeit, sondern auch in der Schnittqualität – ganz ohne das nachträgliche Schleifen und die Schlackenentfernung, die beim Plasma üblich sind. In der schweren Fahrzeugrahmenproduktion ermöglicht das Schneiden von dickem Material mit Stickstoffunterstützung eine Wärmeeinflusszone (HAZ) von unter 50 μm, wodurch das Risiko von Schweißporosität durch Plasma-Lichtbogenverunreinigung praktisch entfällt.
• Strahlformung & Ringmodus (ARM): Die Zeit des „Ein-Strahl-für-alles“-Ansatzes ist vorbei. Anpassbare Strahltechnologien wie „Corona“ von nLIGHT oder „AMB“ von IPG setzen auf einen Ringmodus: einen hochintensiven zentralen Kern, umgeben von einem schwächer fokussierten Vorwärmring.
• Anwendung: Bei der Bearbeitung von dickem Material (> 20 mm) stabilisiert der Ringstrahl das Schmelzloch („Keyhole“) und verbessert die Schnittsenkrechte um rund 20 %. Beim Schneiden dünner Bleche reduziert er Spritzer, sorgt für saubere Schnittkanten und verringert den Nachbearbeitungsaufwand.
• Relevanz für E-Mobilität: Diese Technologie verändert das Schweißen von Aluminiumkarosserien in Elektrofahrzeugen grundlegend. Der Ringstrahl harmonisiert Temperaturunterschiede, senkt die Porositätsbildung und gewährleistet eine gleichbleibend hohe Schweißnahtfestigkeit über die gesamte Verbindungslänge.
• Ausblick: Der nächste entscheidende Fortschritt heißt Dynamische Strahlformung. Durch die Kombination von KI-gestützter Strahlschwingung kann der Laser seine Geometrie in Echtzeit der Schneidkontur anpassen – mit einem fokussierten „Punkt“-Profil für schnelle Geradschnitte und einem „Ring“-Profil, das Überhitzung bei engen Radien verhindert. Erste Testergebnisse zeigen eine 15 % Steigerung der Verbindungskraft bei Kupfer-Busbars für Elektrofahrzeuge, wobei Machine-Learning-Algorithmen die Parameter über cloudbasierte Feedbackschleifen kontinuierlich optimieren.

VII. Entscheidungsübersicht: Der Aktionsfahrplan

Der Umstieg auf Faserlaserschneiden ist weit mehr als nur ein Geräteaustausch – es bedeutet eine grundlegende Neuausrichtung der operativen DNA eines Unternehmens. Nach der Analyse der physikalischen Präzision, der wirtschaftlichen Energieeffizienz und der digitalen Intelligenz im Rahmen von Industrie 4.0 steht das Fazit fest: Für Automobilhersteller im Umfeld von Elektrifizierung und Leichtbau ist die Faserlasertechnologie der neue operative Standard. Die eigentliche Herausforderung liegt jedoch weniger im möglichen ROI als in der stringenten Umsetzung. Dieser abschließende Abschnitt skizziert einen strategischen Fahrplan, um Chancen in nachhaltige Wettbewerbsvorteile zu verwandeln.

7.1 Checkliste zur Unternehmens-Selbstbewertung

Bevor Angebote von Anbietern eingeholt werden, sollten Entscheidungsträger zunächst eine gründliche interne Bestandsaufnahme durchführen. Diese Checkliste identifiziert präzise die Bereiche, in denen Faserlasertechnologie sofort strategische Vorteile bringen kann. Wird in auch nur einer Kategorie die Aktionsschwelle erreicht, empfiehlt sich der Start eines Pilotprojekts; das Erreichen von zwei oder mehr Kategorien signalisiert einen dringenden Modernisierungsbedarf.

Prüfungsdimension	Bewertungsfrage	Kritischer Wert / Schwelle	Strategische Anmerkung
Kapazitätsengpässe	Welcher Anteil der Aufträge ist High-Mix/Low-Volume (HMLV)? Fällt die Taktzeit zurück?	> 30 % Kleinserien ODER Taktzeit > 60 Sek.	Konventionelle Stanzwerkzeuge benötigen über vier Wochen für die Fertigung. Liegt HMLV über 30 %, schmälern die Kosten für feste Werkzeuge bereits die Marge erheblich.
ROI-Potenzial	Wie hoch ist die aktuelle Ausschussrate? Werden noch nachgelagerte Entgratstationen eingesetzt?	Ausschussrate > 15 %	Verschachtelung mittels Faserlaser kann den Ausschuss um 15–20 % reduzieren. Hinweis: Interne Audits unterschätzen die Ausschusskosten im Schnitt um ca. 20 % im Vergleich zu Daten aus Nesting-Simulationen.
Prozessreife	Wird bei UHSS/Aluminium die Wärmeeinflusszone (HAZ) zum Problem für die Schweißqualität?	HAZ > 30 µm	Besonders kritisch bei PHS1500-Bauteilen. Eine HAZ über 50 µm erhöht das Risiko von Mikrorissen in sicherheitsrelevanten Bereichen.
Sicherheit & Compliance	Ist ein Laser Safety Officer (LSO) benannt? Werden IEC 60825-Standards eingehalten?	Kein LSO / > 1 Jahr seit letzter Prüfung	Keine Kompromisse möglich. Der Betrieb von Klasse-4-Lasern ohne strikte SOPs setzt das Unternehmen erheblichen Haftungsrisiken und Produktionsausfällen aus.
Digitale Bereitschaft	Ist der Shopfloor mit einem MES integriert? Wird OEE in Echtzeit erfasst?	< 50 % digitale Abdeckung	Hochgeschwindigkeitslaser erfordern ebenso schnelle Datenerfassung. Ohne MES-Integration bleibt der Laser eine isolierte Effizienzinsel inmitten organisatorischer Unordnung.

Expertenhinweis: Verlassen Sie sich bei der Abschätzung von Materialeinsparungen nicht ausschließlich auf historische Buchhaltungsdaten. Führen Sie stattdessen eine „Nesting-Simulation“ mit den tatsächlichen CAD-Dateien Ihrer fünf umsatzstärksten SKUs durch. Die Differenz zwischen theoretischem Ausschuss und realem Produktionsverschnitt offenbart oft sofort ein Verstecktes Einsparpotenzial von rund 20 %.

7.2 Stufenplan zur Implementierung (30-60-90 Tage)

Um Risiken zu minimieren und einen kontrollierten Rollout zu gewährleisten, sollte die Umsetzung einem disziplinierten „Crawl, Walk, Run“-Ansatz folgen. Dieser 90-Tage-Plan ist optimiert für die Einführung einer standardmäßigen automatisierten 6-kW-Laserzelle in der Fertigung eines Automobil-Zulieferers der Tier-1- oder Tier-2-Kategorie.

Phase 1: Diagnose & Pilotphase (Tag 1–30)

Zielsetzung: Stabilisierung der Anlagenleistung und Qualitätsverifizierung an Pilotbauteilen.

• Wesentliche Arbeitsschritte:
  • Infrastruktur: Herstellung der elektrischen Anschlüsse (380 V/480 V) und Sicherstellung, dass die Gasversorgung den Reinheitsanforderungen entspricht (Stickstoff 99,999 %).
  • Sicherheitsprotokoll: Benennen und schulen Sie einen zertifizierten Laser-Sicherheitsbeauftragten (LSO). Installieren Sie Schutzeinrichtungen wie Lichtvorhänge sowie Sicherheitsverriegelungen.
  • Pilotlauf: Bearbeiten Sie die ersten 100 Einheiten eines nicht kritischen Bauteils (z. B. Unterplatten für EV-Batterieträger), um die Betriebsparameter präzise einzustellen.
• KPI-Validierung: Erreichen Sie eine First-Pass-Yield-Rate (FPY) von über 95 % und eine Schneidgeschwindigkeit von mehr als 80 m/min bei 1 mm Aluminium.
• Risikominimierung: Nicht fortfahren, solange kein zertifizierter LSO anwesend ist. Das Risiko von Netzhautschäden oder Bränden durch falsch ausgerichtete Optiken ist während der Systeminbetriebnahme besonders hoch.

Phase 2: Skalierung & Integration (Tag 31–60)

Ziel: Betriebskosten durch Softwareoptimierungen senken und den Prozess in den digitalen Fertigungsstrang integrieren.

• Wichtige Aufgaben:
  • Nesting-Optimierung: Setzen Sie Strategien zum Schneiden gemeinsamer Linien ein, um den Materialverbrauch zu maximieren und eine Materialausnutzung von über 85 % zu erreichen.
  • Digitales Zusammenspiel: Verbinden Sie die Lasersteuerungseinheit mit dem MES-System zur Echtzeit-Auftragsverfolgung. Führen Sie eine Gage-R&R-Studie durch, um die Wiederhol- und Reproduzierbarkeit der Messungen sicherzustellen.
  • Schichtausweitung: Wechseln Sie zu einem Zweischichtbetrieb. Richten Sie eine „Kaizen-Ecke“ ein, in der Bediener Rückmeldungen zu Engpässen beim Be- und Entladen geben können.
• KPI-Validierung: Verdoppeln Sie die Produktionskapazität im Vergleich zu Tag 30; senken Sie den Ausschuss um 15 %; erreichen Sie eine Gesamtanlageneffektivität (OEE) von über 80 %.
• Verborgene Falle: Liegt der Gage-R&R-Wert über der Toleranzgrenze von 10 %, kalibrieren Sie den kapazitiven Höhenfühler neu. Oft sind Mikrovibrationen im Portal die Ursache dieser Abweichungen.

Phase 3: Optimierung & Serienproduktion (Tag 61–90)

Ziel: Vollautomatisierten Betrieb und maximale Rentabilität erreichen.

• Wichtige Aufgaben:
  • Vollautomatisierung: Aktivieren Sie den automatisierten Be- und Entladeturm für echten „Lights-Out“-Betrieb.
  • KI-Überwachung: Setzen Sie prädiktive Wartungssensoren (z. B. Precitec) ein, um Linsenverunreinigungen rechtzeitig zu erkennen und Produktionsausfälle zu vermeiden.
  • Systemprüfung: Führen Sie eine umfassende Zykluszeitanalyse durch und finalisieren Sie die Standardarbeitsanweisung (SOP).
• KPI-Validierung: Steigern Sie die Arbeitseffizienz um den Faktor 2,5 im Vergleich zu manuellen Verfahren; senken Sie die Gesamtkosten pro Teil um 30 %; gewährleisten Sie die Bereitschaft für einen kontinuierlichen 24/7-Betrieb.
• Strategische Verknüpfung: In dieser Phase sollten topology-optimierte Lochgeometrien mittels Finite-Elemente-Analyse (FEA) geprüft werden. Stellen Sie sicher, dass die Laser-Schnittkanten die Anforderungen an die Ermüdungslebensdauer erfüllen, um die strukturelle Zuverlässigkeit zu gewährleisten.

7.3 Expertenrat: Aufbau eines durchgehend optimierten Lasermanufaktursystems

Die Installation der Maschine ist der Startpunkt, nicht das Ziel. Um langfristig wettbewerbsfähig zu bleiben, sollten Hersteller einen kontinuierlichen Verbesserungsprozess oder „Kaizen-Loop“ rund um die Laserzelle etablieren.

1. Jährliches ROI-Audit

Verhindern Sie, dass Ihre Maschine zu einer unveränderlichen Kostenstelle wird. Überprüfen Sie ihre Leistung jedes Jahr mit einer dynamischen ROI-Formel:

Jährlicher ROI = ((Δ Durchsatz × Stückmarge) – Δ Betriebskosten) / (Anfangsinvestition)

Liegt der jährliche ROI unter 50 %, sollte die Auslastung des Systems überprüft werden. Oft hat sich der Produktionsengpass verlagert – nicht mehr im Schneidprozess, sondern weiter downstream in Biege- oder Schweißarbeiten.

2. Das „Lean + Laser“-Kanban-System

Faserlaser arbeiten so schnell, dass sie leicht den Produktionsbereich mit übermäßigem Work-in-Process (WIP) überfluten können. Zur Vermeidung sollte ein klar strukturiertes, visuelles Kanban-System eingesetzt werden, das den Produktionsfluss synchronisiert und ausgleicht.

• Fallbeispiel: Ein Tier-1-Zulieferer in Mexiko koppelte seinen 8-kW-Laser mit einem digitalen Kanban-System. Anstatt 5.000 Teile auf Vorrat zu schneiden, wurde die Produktion durch Echtzeit-Schweißabrufe gesteuert.
• Ergebnis: Verborgene Bestände sanken um 40 %, während die Termintreue auf 99 % stieg. Der Laser entwickelte sich zu einer Just-in-Time-Produktionseinheit.

3. Vorausschauende Instandhaltung als gelebte Kultur

Stellen Sie den Ansatz von reaktiver Reparatur auf proaktive Wartung um. Nutzen Sie die vom Laser generierten Daten, um Probleme zu identifizieren, bevor sie eintreten.

• Protokoll: Steigt die Häufigkeit von „Rückspiegelungs“-Alarmen um 10 %, sollten die Optiken sofort gereinigt werden – warten Sie nicht, bis es zum Ausfall kommt.
• Nutzen: Precitec-Sensoren liefern bis zu 48 Stunden Vorwarnzeit. Handeln Sie innerhalb dieses Fensters, um ungeplante Stillstandskosten (500 $ pro Stunde) in geplante Wartungskosten (50 $ pro Stunde) zu verwandeln – dadurch steigt die Kosteneffizienz erheblich.

4. Externe Prüfung und Zertifizierung

Interne Teams können aufgrund kognitiver Verzerrungen betriebliche Ineffizienzen leicht übersehen. Deshalb empfiehlt es sich, einmal jährlich externe Fachleute mit einem AHSS-Prozessaudit zu beauftragen. Der Vergleich Ihrer Schneidparameter mit internationalen Best Practices für hochfeste Stähle kann die Standzeit der Werkzeuge verlängern, die Prozesskonstanz erhöhen und verborgene Mängel verhindern, die sonst zu teuren Rückrufaktionen führen könnten.

Fazit

In der wettbewerbsintensiven Automobilproduktion sind Präzision die Währung und Geschwindigkeit der entscheidende Vorteil. Faserlaserschneiden vereint beides. Wer diesem Leitfaden folgt – ehrlich analysiert, diszipliniert umsetzt und konsequent optimiert – investiert nicht einfach in eine Maschine, sondern in die eigene Zukunft in einer elektrifizierten, gewichtsoptimierten Ära. Der richtige Moment, um den entscheidenden Schnitt zu setzen, ist jetzt.

Für vertiefte technische Daten oder Maschinenoptionen können Sie jederzeit unser Hilfe-Center nutzen, zusätzliche Ressourcen Herunterladen oder direkt Kontakt mit unseren Experten aufnehmen.
