Panel Bender vs. Abkantpresse: Effizienz- und Anwendungsunterschiede
Stellen Sie sich die Präzision vor, die erforderlich ist, um ein Metallblech in ein komplexes Design zu formen; sowohl Panel…
Beobachten Sie, wie ein sechsachsiger Roboterarm eine Abkantpresse beschickt. Mit beängstigender Geschwindigkeit wirbelt er einen 2 Millimeter starken Stahlzuschnitt durch die Luft, wendet das Blech und richtet es für ein komplexes Gehäuse mit fünf Biegungen immer wieder neu an. Das Management nennt das einen Sprung in der Automatisierung. Gehen Sie jedoch ans Ende der Linie, und Sie finden immer noch einen Behälter mit Ausschuss außerhalb der Spezifikation.
Das Problem war nie der Mensch, der das Metall hält. Das Problem war die Bewegung.
Einen schnelleren Motor auf einen strukturell fehlerhaften Prozess zu setzen, produziert lediglich schlechte Teile mit höherer Geschwindigkeit. Wenn ein Betrieb Schwierigkeiten hat, bei einem Mehrfachflansch-Paneel enge Toleranzen einzuhalten, ist die instinktive Reaktion, die Steuerungssoftware der Abkantpresse aufzurüsten oder einen robotischen Materialhandler hinzuzufügen. Die Annahme lautet, dass Komplexität Rechenleistung erfordert. Doch sehen Sie genau hin, was der Roboter tatsächlich tut. Er muss das Blech weiterhin greifen, gegen die Hinteranschläge schieben, auf den Stößel warten, das Teil herausziehen, es drehen und für die nächste Biegung erneut ausrichten.
Die kinematische Struktur des Vorgangs bleibt identisch mit der eines Mannes in Lederschürze, der 1985 mit Stahl ringt.
Sie haben die Konsistenz der Handhabung verbessert, aber die Handhabung selbst nicht beseitigt. Software-Tricks können Biegezugaben bis auf die vierte Dezimalstelle berechnen, aber sie können die physikalische Realität dessen, wie sich das Metall verhält, sobald das Werkzeug Kontakt hat, nicht umschreiben. Wenn die grundlegende Architektur der Maschine verlangt, dass das Werkstück zwischen jedem einzelnen Arbeitsgang vollständig gelöst und neu positioniert wird, spielt es dann wirklich eine Rolle, ob ein Mensch oder ein Roboter schiebt?
Betrachten Sie den exakten Moment, in dem der Stempel einer Abkantpresse in die V-Matrize eintaucht. Um einen 90-Grad-Winkel zu formen, muss sich das flache Metallblech nach oben falten und durch die Luft schwenken. Wenn Sie ein großes Paneel für ein Elektrogehäuse formen, wirkt dieses überhängende Material wie ein massiver Hebel. Die Schwerkraft zieht die schwingende Masse nach unten, während das Werkzeug den Drehpunkt nach unten zwingt.
Das Teil wird zu einem Pendel.
Wer auch immer dieses Blech hält – Mensch oder Maschine –, muss diesem schwenkenden Bogen perfekt folgen. Wenn Sie das Blech zu langsam anheben, schleift das Metall über die Matrizenschulter und verzieht die Biegelinie. Wenn Sie es zu aggressiv anheben, zwingen Sie eine Gegenwölbung in den Flansch, noch bevor der Stempel überhaupt den unteren Totpunkt erreicht. Sie stecken in einem physikalischen Widerspruch fest: Sie versuchen, eine mikrometergenaue Ausrichtung an den Hinteranschlägen zu halten, während Sie gleichzeitig mit einem dynamischen, sich verlagernden Schwerpunkt ringen. Wie können Sie einen perfekten Winkel garantieren, wenn die Referenzebene selbst ständig in Bewegung ist?
Nun übertragen Sie diese Instabilität auf einen vollständigen Produktionszyklus. Ein komplexes Teil besteht selten aus nur einer Falzung; es umfasst vier, sechs oder zehn aufeinanderfolgende Arbeitsgänge. Beim traditionellen Biegen muss der Bediener in dem Moment, in dem der Stößel zurückfährt, das Teil freigeben, es aus dem Werkzeug nehmen, drehen und wieder gegen die Anschlagfinger schieben.
Jedes Mal, wenn Sie den Kontakt zum Anschlag unterbrechen, geben Sie Ihr Bezugssystem auf.
Wenn Ihre erste Biegung nur um 0,2 Grad abweicht und Sie den neu geformten Flansch als Bezug für die zweite Biegung verwenden, stützen Sie den nächsten Arbeitsgang bereits auf ein fehlerhaftes Fundament. Die Fehler addieren sich nicht nur; sie potenzieren sich. Ein Bruchteil eines Millimeters, der beim ersten Wenden verloren geht, wird bis zur letzten gefalteten Kastenecke zu einem erheblichen Spalt. Jedes einzelne Mal, wenn sich die Spannungen öffnen, riskieren Sie einen neuen Toleranzstapel.
Wenn das Loslassen selbst unsere Geometrie zerstört, was geschieht dann, wenn wir einfach nie loslassen?

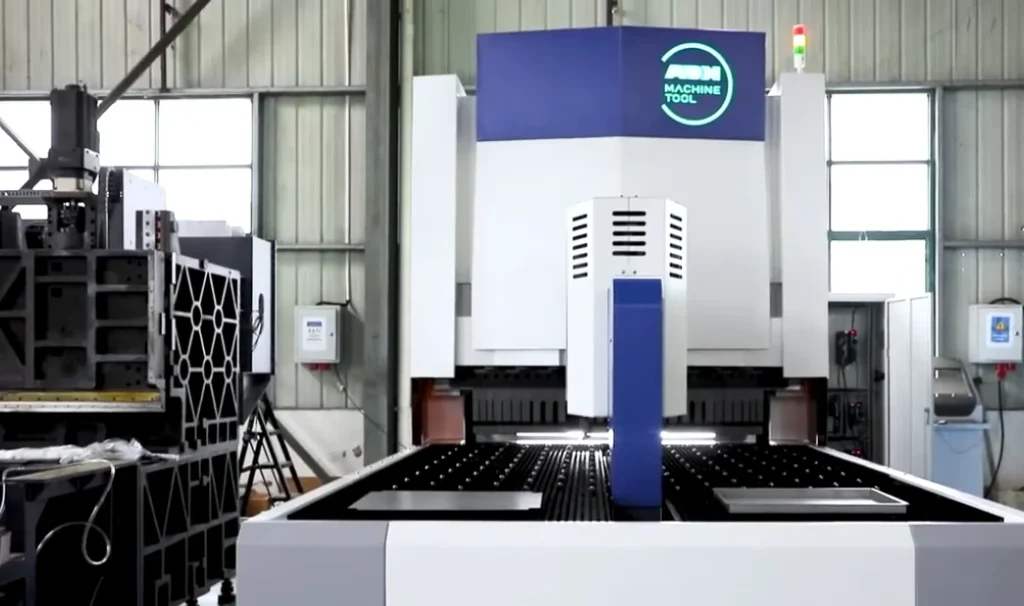

Betrachten Sie den Arbeitsraum eines Schwenkbenders, und Sie bemerken eine strukturelle Ruhe, die es in der Nähe einer Abkantpresse nicht gibt. In einer konventionellen Anordnung ist das Blech der Hauptakteur: Es vollführt einen heftigen, weiten Bogen, während der Stempel es in die Matrize drückt. Im Schwenkbender wird das Metall auf eine passive Rolle reduziert. Ein schwerer Niederhalter senkt sich ab und presst das Blech mit ausreichender Kraft gegen eine feste untere Verschleißplatte, sodass das Material nach Beginn des Zyklus keinen einzigen Mikrometer wandern kann. Erst dann bewegen sich die Biegewangen.
Dies ist die „invertierte Kinematik“, die sich durch softwaregesteuerte Automatisierung an einer Abkantpresse nicht nachbilden lässt. Indem das Werkzeug – die oszillierenden oberen und unteren Biegewangen – um ein stationäres Werkstück bewegt wird, beseitigt die Maschine die „Schwerkraftfalle“ vollständig. Das Material schwenkt nicht, es biegt sich nicht unter seinem eigenen Gewicht durch, und es benötigt keinen Roboter, der seine Bahn durch den Raum verfolgt. Wir haben das Problem praktisch umgedreht: Statt ein bewegtes Teil mit einem stationären Werkzeug zu kontrollieren, kontrollieren wir ein bewegtes Werkzeug an einem stationären Teil.
Indem wir das Blech in einer horizontalen Ebene fixieren, entfernen wir die mechanische Störung durch die eigene Masse des Teils. In einer Abkantpresse wirkt ein 10 Fuß langer Flansch als Hebel, der dem Stempel entgegenarbeitet; in einem Schwenkbender ist derselbe Flansch lediglich eine nachlaufende Kante, die sicher auf dem Bürstentisch aufliegt, während die Biegewange die Arbeit übernimmt. Für sehr lange oder großformatige Biegeteile kann dennoch eine CNC-gestützte Abkantlösung sinnvoll sein; Doch wenn das Material so sicher fixiert ist, wie beherrschen wir dann die intensiven lokalisierten Spannungen, die normalerweise die Biegelinie verformen?
Bei einem standardmäßigen Luftbiegevorgang an einer Abkantpresse ist die Kraft, die zum Umformen des Metalls erforderlich ist, zugleich die Kraft, die die Position des Teils bestimmt. Der Stempel muss gleichzeitig die Streckgrenze des Materials überwinden und seine Ausrichtung in der V-Matrize beibehalten. Diese doppelte Funktion der Kraft ist ein Risiko. Wenn die Materialdicke auch nur um 5 % variiert – eine übliche Realität bei kaltgewalztem Stahl –, verändert sich die Stempeltiefe, die Rückfederung verschiebt sich, und die endgültige Geometrie des Teils driftet ab.
Die Schwenkbiegemaschine löst dieses Problem, indem sie das „Halten“ vom „Formen“ entkoppelt. Die einzige Aufgabe des Niederhalters besteht darin, eine starre, unverrückbare Bezugslinie bereitzustellen. Er übt eine vertikale Klemmkraft aus, die unabhängig von der horizontalen oder vertikalen Kraft ist, die von den Biegewerkzeugen aufgebracht wird. Da der Klemmdruck deutlich höher ist als die Kraft, die zum Biegen des Flansches erforderlich ist, kann das Material während des Hubs physisch nicht in das Werkzeug „hineingezogen“ werden oder aus ihm herausrutschen.
Diese Aufgabentrennung bedeutet, dass Schwankungen der Materialdicke von der Hublogik des Biegewerkzeugs aufgenommen werden und nicht von der Positionierung des Teils. Man verlässt sich nicht mehr auf das Aufsetzen des Materials in einer Matrize, um den Winkel zu bestimmen, sondern auf die präzise, encoderüberwachte Bahn des Biegewerkzeugs. So entsteht eine stabile Umgebung, in der die Physik des Biegens von der Physik des Haltens isoliert ist. Wenn das Halten tatsächlich absolut ist, was geschieht dann mit den kumulativen Fehlern, die Mehrfachbiegefolgen normalerweise beeinträchtigen?
Bei einem komplexen Gehäuse mit acht Kantungen muss ein Bediener einer Abkantpresse die Hinteranschläge achtmal separat „anfahren“. Jeder Anschlagkontakt bietet die Möglichkeit, dass ein verirrter Metallspan, eine leicht gebogene Kante oder ein zu kräftiger Stoß einen Fehler von 0,1 mm einbringt. Bis man den letzten Flansch erreicht, haben sich diese acht kleinen Abweichungen zu einem Spalt aufsummiert, den die Schweißabteilung mit Zusatzwerkstoff überbrücken muss. Man misst am letzten Bogen ab, der wiederum am vorherigen Bogen abgemessen wurde – ein buchstäbliches „Stille-Post-Spiel“ in Blech.
Eine Schwenkbiegemaschine beendet diesen Zyklus, indem sie einen einzigen, primären Referenzrahmen festlegt. Die Maschine vermisst den Rohzuschnitt einmal, typischerweise anhand der zwei senkrecht zueinander stehenden Kanten, um ein X-Y-Koordinatensystem zu definieren. Sobald dieses Blech unter dem Niederhalter gespannt ist, weiß die interne Logik der Maschine exakt, wo sich jeder Quadratmillimeter dieses Materials befindet. Wenn die nächste Seite geformt werden muss, dreht der Manipulator das Teil, während die Integrität dieses Koordinatensystems erhalten bleibt; genau hier wird eine CNC-gestützte Lösung wie die Saugnapf-Panelbiegemaschine von ADH Machine Tool relevant, weil sie automatisierte Blechhandhabung und präzise Biegeabläufe in einem durchgängigen Prozess verbindet.
Der „Anschlag“ ist nicht länger ein physischer Finger, den das Teil im Dunkeln finden muss; der Anschlag ist das hochauflösende Raster der Maschine selbst. Wir sind von relativer Positionierung (Biegung B basiert auf Biegung A) zu absoluter Positionierung übergegangen (alle Biegungen basieren auf dem ursprünglichen Zuschnitt). Dieser Wechsel tauscht den „Materialdickenbereich“ – die Variabilität, die wir früher fürchteten – wirksam gegen ein Maß an geometrischer Präzision, das nur durch die Glasmaßstäbe der Maschine begrenzt wird.
Wenn das Teil nun in einem perfekten Koordinatensystem verankert ist, wie nutzen wir diese Stabilität, um die komplexen, multidirektionalen Kantungen auszuführen, die einen Bediener an der Abkantpresse in einen Albtraum aus Freigängigkeitsproblemen bringen würden?
Die konventionelle Analyse an der Abkantpresse geht davon aus, dass ebene Querschnitte eben bleiben und neutrale Flächen an Ort und Stelle bleiben. Diese idealisierten Lehrbuchannahmen zerbrechen in dem Moment, in dem ein Bediener ein schweres, halb geformtes Chassis herausnehmen, umdrehen und wieder gegen die Hinteranschläge drücken muss, um eine negative Biegung auszuführen. Jedes Mal, wenn das Teil den Anschlag verlässt, um gewendet zu werden, wird der Referenzrahmen unterbrochen und der Toleranzaufbau beginnt. Zuvor wurde dargelegt, dass die Schwenkbiegemaschine dieses Problem löst, indem sie das Blech in einem einzigen Koordinatensystem verankert. Ein verankerter Zuschnitt ist jedoch nutzlos, wenn die Werkzeuge die Flansche nicht erreichen können, ohne eine Kollision zu verursachen. Genau hier entkoppelt die Maschine das Biegeprofil von der Stempelgeometrie. Anstatt das Blech in eine statische V-Matrize zu zwingen, damit es deren Form übernimmt, schwenken dynamische Biegewerkzeuge das Material auf den gewünschten Winkel. Das Profil ist nicht länger der physische Abdruck eines spezialisierten Werkzeugs; es ist eine mathematische Bahn, die von einem kinematischen System ausgeführt wird.
Beobachten Sie einen Abkantpressenbediener beim Formen eines einfachen Z-Profils. Er biegt den ersten Flansch, zieht das Teil heraus, dreht es physisch um, richtet es erneut am Anschlag aus und führt die zweite Biegung aus. Das Teil verhält sich wie ein Pendel, das aufgefangen, umgedreht und neu positioniert werden muss. In einer Schwenkbiegemaschine bleibt das Material eine verankerte Grundlage. Die Maschine nutzt einen C-Rahmen, der zwei oszillierende Biegewangen hält – eine obere und eine untere. Wenn eine positive Biegung erforderlich ist, schwenkt die untere Wange nach oben gegen den hervorstehenden Flansch. Wenn anschließend eine negative Biegung folgt, schwenkt die obere Wange nach unten. Der Niederhalter löst seinen Griff nie, und das Teil wird nie umgedreht.
Da die Wangen um die Biegelinie schwenken, statt gerade durch sie hindurchzufahren, werden Freigängigkeitsprobleme drastisch reduziert. Die Auf-und-ab-Sequenz wird in Sekunden ausgeführt, ohne das Koordinatensystem jemals zu unterbrechen. Genau diese mechanische Realität tauscht den Bereich der Materialdicke gegen geometrische Präzision ein. Mit diesem oszillierenden Mechanismus lässt sich keine 12-Millimeter-Platte drücken – die strukturellen Kräfte würden die Wangenaufnahmen auseinanderreißen. Der optimale Bereich für diese Architektur liegt strikt zwischen 1,5 mm und 2,5 mm. Wer diese Kinematik als CNC-basierte Lösung für präzises, automatisiertes Biegen bewerten möchte, findet bei ADH Machine Tool mit der Pressarm-Panelbiegemaschine einen naheliegenden produktseitigen Bezugspunkt. Indem wir diese strenge Dickenbegrenzung akzeptieren, gewinnen wir die Fähigkeit, komplexe, multidirektionale Geometrien zu falten, ohne das Teil jemals den Handhabungsfehlern einer manuellen Umkehrung auszusetzen.
Fertigungsbetriebe sind darauf konditioniert zu glauben, dass komplexe Teile komplexe Werkzeuge erfordern. Schwanenhalsstempel, Spitzwinkelmatrizen und kundenspezifisch gefräste Unterwerkzeuge füllen die Regale einer typischen Abkantabteilung; jedes einzelne steht für eine harte Grenze dessen, was ein bestimmtes Setup herstellen kann. Die Schwenkbiegemaschine führt ein Werkzeugparadox ein: Ein einziger Satz universeller Wangen erzeugt exponentiell mehr geometrische Vielfalt als ein Regal voller spezialisierter V-Matrizen.
Beim traditionellen Biegen wird der Endwinkel durch die Eindringtiefe des Stempels in die Matrize bestimmt. Die physische Form des Werkzeugs ist der begrenzende Faktor. Wenn Sie einen spitzen Winkel von 30 Grad benötigen, brauchen Sie eine 30-Grad-Matrize; wenn Sie versuchen, ihn in einer 90-Grad-Matrize zu formen, zerstören Sie das Werkzeug oder das Teil. Die Universalwangen der Schwenkbiegemaschine bestimmen den Winkel nicht durch ihre Form. Sie bestimmen den Winkel durch ihren Hub. Eine einzelne Wange kann einfach durch die Erweiterung ihres Bogens auf 10 Grad, 90 Grad oder 120 Grad schwenken. Da die Wangen nur die Außenseite des Flansches berühren, leiden sie nicht unter den inneren Freigängigkeitskollisionen, die Abkantpressen zu Mehrwerkzeug-Setups zwingen. Die Geometrie entsteht aus der Bewegung, nicht aus dem Metall des Werkzeugs.
Diese kinematische Freiheit verändert grundlegend, wie wir spezielle Kantenmerkmale bearbeiten. Betrachten Sie einen flachgedrückten Umschlag, ein Standardmerkmal zur Kantenverstärkung in der Blechbearbeitung. An einer Abkantpresse erfordert das Falzen eine spezialisierte Flachdrückmatrize oder ein zweistufiges Werkzeug, was entweder einen manuellen Werkzeugwechsel während des Laufs oder einen dedizierten sekundären Arbeitsgang auf einer anderen Maschine erzwingt; genau hier wird ein CNC-basierter Panelbieger mit automatischem Werkzeugwechsel von ADH Machine Tool relevant, weil er wechselnde Biegeaufgaben stärker über Programmierung und Automatisierung statt über wiederholtes manuelles Umrüsten abbildet.
Die Schwenkbiegemaschine verarbeitet einen Umschlag mit demselben Universalwerkzeug, das sie für einen standardmäßigen 90-Grad-Flansch verwendet. Die Biegewange überbiegt das Material über einen spitzen Winkel hinaus, und anschließend senkt sich der Niederhalter selbst ab, um den Falz gegen das Unterwerkzeug flachzudrücken. Es findet kein Bedienereingriff statt. Kein Werkzeugwechsel ist erforderlich. Das Schrittfalten eines großen Radius oder das Erzeugen eines engen Versatzes (Joggle) folgt exakt derselben Logik. Die Maschine indexiert das Teil einfach um den Bruchteil eines Millimeters nach außen und bearbeitet es wiederholt mit der Standardwange, um eine Kurve zu interpolieren.
Wir haben eine mechanische Architektur aufgebaut, die nahezu jedes Profil innerhalb ihres Dickenfensters formen kann, ohne das Teil jemals abzulegen. Doch die Ausführung einer perfekten kinematischen Bahn setzt voraus, dass sich das Blech exakt so verhält, wie es programmiert wurde. Wie jeder erfahrene Fertiger weiß, ist kaltgewalzter Stahl nie so entgegenkommend. Um die durch metallurgische Schwankungen auf Chargenebene verursachte Rückfederungsvarianz zu beherrschen, muss die Maschine die Lücke in der Kraftmessung zwischen ihrem programmierten Hub und dem tatsächlichen Widerstand des Flansches sofort überbrücken.
Um diese Kraftsensoren erfolgreich zu integrieren und diesen Widerstand zu messen, nutzt der Panel Bender eine kompakte H-Rahmen-Architektur, die den Kraftfluss kurz und innerhalb der Struktur hält. Bei einer herkömmlichen Abkantpresse „gähnt“ der C-Rahmen – der Maschinenhals öffnet sich physisch unter der Tonnage, die erforderlich ist, um einen Stempel in eine Matrize zu drücken. Wenn sich der Rahmen auch nur um 0,1 mm durchbiegt, sind Ihre Sensordaten bereits verfälscht, bevor der Hub abgeschlossen ist.
Präzision ist hier keine Softwarefunktion, sondern ein Nebenprodukt von Masse und Widerstand. Da die Biegekraft durch eine oszillierende Klinge und nicht durch einen vertikalen Stößel aufgebracht wird, muss die Maschine wie ein unbewegliches Objekt funktionieren. Fehlt dem Rahmen die massive strukturelle Dämpfung, die erforderlich ist, um statisch zu bleiben, steht die Software im Grunde auf einem Trampolin, während sie versucht, ein bewegliches Ziel zu messen. Diese strukturelle Steifigkeit ist die zwingende Voraussetzung; sie schafft den „physischen Nullpunkt“, der erforderlich ist, damit jede nachfolgende Messung Bedeutung hat. Ohne einen Rahmen, der sich unter Last nicht bewegt, kann die Maschine nicht zwischen Materialrückfederung und ihrer eigenen mechanischen Verformung unterscheiden.
Sobald ein steifer Referenzrahmen hergestellt ist, kann die Maschine von blinder Positionierung zu aktiver Messung übergehen. Die meisten Fertiger verwechseln „Positioniergenauigkeit“ mit „Biegegenauigkeit“. Eine Maschine kann eine Klinge mit Präzision im Mikrometerbereich auf eine programmierte Koordinate bewegen, doch wenn das Blech eine Dickenabweichung von 5 % aufweist, stimmt der Winkel nicht. Weil der Rahmen des Panel Benders äußerst stabil ist, kann er die Biegeklinge als hochgenaue Sonde nutzen.
Während des „Testschlags“ zu Beginn des Zyklus messen Sensoren den spezifischen Widerstand des Werkstücks. Dadurch kann die Maschine die „metallurgische Persönlichkeit“ des einzelnen Blechs erkennen – seine tatsächliche Streckgrenze und Dicke –, anstatt sich auf theoretische Werte aus einer Tabelle zu verlassen. Bei einer Abkantpresse „schwebt“ das Teil in der Luft, wodurch es nahezu unmöglich wird, Kontaktsensoren zu integrieren, die den Flanschwinkel unter Last messen können. Hier dagegen hat die Maschine eine konstante Bezugsebene, weil das Teil flach gegen einen stabilen, nicht durchbiegenden Tisch gespannt ist. Diese Stabilität verwandelt die Sensordaten von bloßem Rauschen in verwertbare Informationen und ermöglicht es der Steuerung, die exakt erforderliche Überbiegung für genau dieses Metallteil zu berechnen.
Das Branchenversprechen „First Part, Right Part“ trägt nur dann, wenn die Korrekturschleife schneller ausgeführt werden kann, als sich das Material verformt. Wenn der Maschinenrahmen nicht steif genug ist, um Energie sofort abzuleiten, ist das Steuerungssystem gezwungen, die Abtastrate der Sensoren um bis zu 40 % zu drosseln, nur um mechanische Schwingungen herauszufiltern. Dadurch wird aus einem automatisierten Hochgeschwindigkeitsprozess ein träges Kriechen. Software kann die Physik eines vibrierenden Rahmens nicht „wegprogrammieren“; sie kann nur die Stabilität nutzen, die das Eisen bereitstellt.
Wenn die Struktur ausreichend steif ist, verschiebt sich die „First Part, Right Part“-Logik von reaktivem Nachregeln zu proaktiver Ausführung. Die Maschine rät und prüft nicht einfach; sie nutzt die sauberen Daten der Sensoren, um den Hub mitten im Zyklus anzupassen. Genau das ermöglicht die Hochgeschwindigkeitsinterpolation komplexer Radien und Versätze. Wenn man versucht, eine 3-mm-Platte auf einem Rahmen zu formen, der für 1,5 mm ausgelegt ist, wird die „Korrekturschleife“ zu einem Engpass aus Einschwingzeiten und Befehlen zum erneuten Nullsetzen. Echte geometrische Komplexität – Teile mit mehreren Rückkantungen und variierenden Radien – erfordert, dass die Maschine ihren Referenzrahmen über Dutzende schnell aufeinanderfolgende Bewegungen hinweg beibehält. Masse erkauft die physische Ruhe, die die Software benötigt, um das Material zu „hören“, und stellt sicher, dass das tausendste Teil dem ersten entspricht.
Doch selbst mit einem perfekten Rahmen und einer perfekten Sensorschleife gibt es einen Punkt, an dem die physischen Abmessungen des Teils selbst beginnen, die Reichweite der Maschine herauszufordern.
Eine Abkantpresse behandelt ein Blech wie ein Pendel. Da das Werkstück während eines Biegevorgangs frei im offenen Raum schwingt, lassen sich sehr große, ungünstig geformte Profile herstellen, schlicht weil der Raum um die Matrize herum größtenteils frei ist.
Genau diese Freiheit ist der Grund, warum das Pendel so schwer zu kontrollieren ist.
Die Schwenkbiegemaschine arbeitet nach dem entgegengesetzten Prinzip: Sie ist ein Anker. Indem sie das Blech flach auf einem starren Tisch fixiert und die Biegewangen darum herum bewegt, eliminiert die Maschine die chaotischen Variablen von Schwerkraft und Hebelwirkung. Diese feststehende Rahmenarchitektur ist die eigentliche Grundlage ihrer geometrischen Überlegenheit. Doch ein Anker ist nur so nützlich wie die Länge seiner Kette. Dieselbe Struktur, die bei einem komplexen Chassis perfekte Winkel gewährleistet, wird zu einem starren Käfig, sobald man sie über ihren vorgesehenen kinematischen Arbeitsbereich hinaus belastet.
Was genau definiert die Wände dieses Käfigs?
Bei einem herkömmlichen V-Matrizen-Aufbau wird die Umformkraft direkt nach unten geleitet. Der Maschinenrahmen nimmt die Last in einer vertikalen Linie auf, sodass eine schwere Abkantpresse dicke Platten mit roher Kraft durchformen kann. Schwenkbiegemaschinen haben diesen Vorteil einer einseitig gerichteten Physik nicht. Da die Biegewange in einem Bogen schwenkt, um den Flansch zu falten, übt sie eine enorme seitliche Hebelwirkung auf die Blechkante aus.
Um schwere Platten zu biegen, benötigt die Biegewange massive kinetische Energie.
Doch die Biegewange ist nicht der Engpass. Der eigentliche begrenzende Faktor ist der Niederhalter, der das Blech auf dem Tisch festklemmt. Für jede Tonne seitlicher Kraft, die die Biegewange aufbringt, um einen dicken Flansch zu falten, muss der Niederhalter einen gleich großen oder höheren nach unten gerichteten Klemmdruck erzeugen, damit das Werkstück nicht rutscht, sich verschiebt oder nach oben ausbeult. Wenn man versucht, schweren Baustahl auf einer Schwenkbiegemaschine zu formen, kämpft man nicht mehr nur gegen die Streckgrenze des Metalls. Man kämpft gegen die Fähigkeit der Maschine, ihren eigenen Nullpunkt gegen eine heftige seitliche Hebelwirkung zu halten. Deshalb ist der Tausch von Materialstärkenbereich gegen geometrische Präzision ein unumstößliches Gesetz der Klemm- und Formmethode.
Für die konkrete Auslegung lohnt sich danach der Blick in belastbare Maschinendaten statt in allgemeine Technologieversprechen: ADH Machine Tool bündelt CNC-basierte Lösungen für Biegen, Schneiden, Nuten, Scheren und Blechautomation; wer die Grenzfragen anhand konkreter Portfolio- und Spezifikationsdaten prüfen will, findet die passenden Unterlagen im Downloadbereich.
Wenn die Materialstärke die erste harte Grenze ist, was geschieht dann, wenn das Material dünn ist, die Form selbst aber problematisch wird?
Für eine konkrete Abgrenzung lohnt es sich, Materialdicke, Teilegeometrie und geplante Biegesequenz früh gegen passende Maschinenkonzepte zu prüfen.
Wer diese Prüfung nicht nur theoretisch, sondern an einem konkreten Bauteil oder Produktionsszenario durchspielen möchte, kann die Anforderungen mit ADH Machine Tool als CNC-basiertem Anbieter für Biegen, Schneiden, Nuten, Scheren und Blechautomation direkt besprechen.
Die Eleganz universeller Werkzeuge liegt darin, dass ein einziger Satz Biegewangen Hunderte verschiedener Winkel und Radien ohne physischen Werkzeugwechsel interpolieren kann. Doch diese fließende Bewegung benötigt freien Raum. Während ein komplexes Teil Gestalt annimmt, beginnen seine neu geformten Flansche, den Arbeitsbereich einzuschließen. Eine Schwenkbiegemaschine ist am Rand eines Zuschnitts besonders leistungsfähig, gerät aber an ihre Grenzen, sobald eine Abfolge erfordert, über einen hohen Flansch hinwegzugreifen, um eine sekundäre Innenbiegung auszuführen.
Die Maschine kann nicht durch feste Materie hindurchgreifen.
Bei einem geschlossenen Profil oder einer tiefen Z-Biegung befinden sich die Biegewange, der Spannbalken und das entstehende Werkstück im selben engen Koordinatenraum. Der schwierigste Fehlermodus in der Fertigung ist selten die Biegung selbst; es ist die Erkenntnis, dass die Fertigstellung von Biegung Nummer vier den Werkzeugweg physisch blockiert, der für Biegung Nummer fünf erforderlich ist. Software kann zwar kollisionsfreie Sequenzen simulieren, sie kann jedoch die Gusseisenmasse der Biegeeinheit nicht verkleinern. Sobald sich die Geometrie des Teils nach innen auf sich selbst zurückfaltet, schließt der feste Bezugsrahmen, der zuvor eine so hohe Präzision ermöglicht hat, das Teil plötzlich in einer Kollisionszone ein.
Wie hoch können diese geformten Wände werden, bevor die Maschine schlicht nicht mehr über sie hinwegkommt?
Jeder Fertigungsleiter steht irgendwann vor der Zeichnung eines tiefen Elektroschranks und muss eine schwierige Entscheidung treffen. Um eine hohe geformte Wand während der Teilerotation aufzunehmen, muss das obere Spannwerkzeug der Maschine genügend vertikalen Freiraum bieten. Man benötigt einen hochbauenden Niederhalter, der die Tiefe des Kastens aufnehmen kann.
Die Physik fordert jedoch einen Preis für diese Reichweite.
Ein höherer Niederhalter wirkt wie ein längerer Hebelarm. Je weiter sich das Spannwerkzeug von seiner Basis nach oben erstreckt, desto anfälliger wird es unter Last für Mikro-Durchbiegungen. Maschinenbauer wirken dem entgegen, indem sie dem oberen Balken große Mengen Gusseisen hinzufügen, doch die geometrische Realität bleibt bestehen: Man tauscht strukturelle Steifigkeit gegen vertikalen Freiraum. Wenn die geformte Wand höher wird, schrumpft der nutzbare Raum für die Rücklaufbewegung der Biegewange und begrenzt schließlich den maximalen Flanschrücklauf. Die Architektur der Schwenkbiegemaschine zwingt dazu, zu akzeptieren, dass eine für tiefe Kästen optimierte Maschine nicht zugleich die durchbiegungsfreie Steifigkeit einer Maschine liefern kann, die für flache, niedrige Architekturpaneele gebaut wurde.
Wenn diese kinematischen Grenzen bestimmen, was geformt werden kann und was nicht, wie strukturiert eine Fertigung ihre gesamte Routing-Strategie um, um bestehen zu können?
In einer Abkantpressenabteilung ist der gefährlichste Moment für Ihre Marge nicht der Lauf, sondern das Rüsten. Um einen komplexen Schrank mit innenliegenden Rückkantungen und unterschiedlichen Flanschlängen zu formen, kann ein Bediener fünfundvierzig Minuten damit verbringen, spezielle Stempelsegmente und versetzte Matrizensätze zu suchen. In diesem Zeitfenster erwirtschaftet die Maschine nichts, während das Risiko eines „First-Piece-Scrap“-Ereignisses steigt.
Die Schwenkbiegemaschine eliminiert diese Totzeit, indem sie eine universelle Werkzeuggeometrie nutzt.
Da derselbe Satz von Biegewerkzeugen nahezu jeden Winkel interpoliert, reduziert sich das „Rüsten“ auf eine softwareseitige Abstimmung. Der Maschine ist es gleichgültig, ob das nächste Teil vier oder vierzehn Biegungen hat; die Kinematik des Niederhalters und der Biegewangen bleibt konstant. Dieser Übergang vom physischen Umrüsten zur digitalen Anpassung bedeutet, dass die wirtschaftliche Losgröße auf eins sinkt. In der von Lieferkettenschwankungen geprägten Realität der Fertigung sorgt die Fähigkeit, innerhalb von Sekunden von einer Türhaut auf eine Fahrgestellschiene zu wechseln — ohne auch nur einen Schraubenschlüssel anzufassen — dafür, dass die Produktion weiterläuft.
Spielt diese Geschwindigkeit eine Rolle, wenn die Teile nach dem Verlassen der Maschine nicht gut mit anderen zusammenpassen?
Der teuerste Mitarbeiter in Ihrem Betrieb ist wahrscheinlich ein qualifizierter Schweißer. Wenn dieser Schweißer zwanzig Prozent seiner Schicht damit verbringt, mit C-Klemmen und einem rückschlagfreien Hammer eine „gebogene“ Ecke für eine Heftschweißung in Position zu zwingen, verbrennen Sie Geld. Diese „Anpassungsarbeit“ ist die direkte Abgabe für die kumulierten Fehler, die der Arbeit an der Abkantpresse innewohnen, bei der jedes manuelle Wenden des Blechs eine neue, nicht erfasste Abweichung einbringt.
Eine Schwenkbiegemaschine erzeugt das, was ich „ehrliche Geometrie“ nenne.
Da das Teil während der gesamten Sequenz in einem einzigen Referenzrahmen fixiert ist, bleibt eine 90-Grad-Biegung relativ zur Basis 90 Grad — nicht nur relativ zum vorherigen Flansch. Wenn diese Teile die Schweißzelle erreichen, müssen sie nicht „zurechtgedrückt“ werden. Sie rasten zusammen. Die invertierte kinematische Struktur der Schwenkbiegemaschine macht das Blech faktisch zu einer selbstspannenden Baugruppe, sodass sich der Schweißer auf den Lichtbogen statt auf die Geometrie konzentrieren kann.
Wenn die nachgelagerten Einsparungen so hoch sind, warum wurde dann nicht jede Abkantpresse auf den Schrottplatz geschickt?
Die Falle besteht darin zu glauben, dass eine Schwenkbiegemaschine die Abkantpresse vollständig ersetzt. Das tut sie nicht. Die „Entscheidungsschwelle“ ist eine nüchterne Bewertung Ihres Teilemixes: Sie leiten an die Schwenkbiegemaschine weiter, wenn die Kosten eines Geometrieversagens höher sind als die Kosten der Maschinenzeit. Für einen Strukturhalter aus 10-Gauge-Material mit zwei einfachen Biegungen ist die Abkantpresse ein Hammer — grob, effizient und günstig.
Die Schwenkbiegemaschine ist ein Skalpell.
Sie setzen sie für das Edelstahlgehäuse aus 18-Gauge-Material ein, bei dem ein Fehler von 0,5 Grad über sechs Biegungen zu einer Tür führt, die sich nicht schließen lässt. Der Wert der Maschine zeigt sich bei den Teilen, die traditionell auf dem „Nacharbeits“-Stapel liegen bleiben. Wenn Sie Ihre Fertigung nach den „Kosten von Montagefehlern“ abbilden, erkennen Sie, dass es bei der starren Struktur der Schwenkbiegemaschine nicht nur darum geht, Metall zu biegen; es geht darum, die Integrität des gesamten Produktionsflusses sicherzustellen.
Wenden Sie diese Routing-Regel an: Wenn ein Teil mehr als vier Biegungen pro Seite aufweist, Material der Stärke 11 Gauge oder dünner verwendet und eine Toleranzanforderung von enger als ±0,015″ hat, ist es ein Auftrag für die Schwenkbiegemaschine. Wenn die Geometrie innenliegende Rückkantungen umfasst, die ein komplexes manuelles Bereitstellen von Werkzeugen erfordern, ist die Schwenkbiegemaschine zwingend erforderlich. Bei Material über 10 Gauge oder Teilen mit Rückkantentiefen, die die 10-Zoll-Durchlasshöhe der Maschine überschreiten, bleibt die Abkantpresse das überlegene Werkzeug. Routen Sie nach den Einschränkungen des Referenzrahmens, nicht nach der Bequemlichkeit des Zeitplans.
