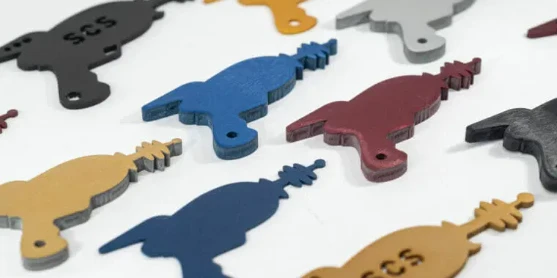

Alodine und Eloxieren sind zwei Oberflächenbehandlungen für Aluminiumteile, die oft miteinander verwechselt werden. In diesem Artikel möchten wir einige dieser Missverständnisse ausräumen, indem wir erläutern, worum es sich bei den jeweiligen Verfahren handelt und welche Vor- und Nachteile sie bieten. Während das Eloxieren im Allgemeinen als robustere Oberflächenbehandlung gilt als Alodine, haben beide Verfahren ihre spezifischen Einsatzgebiete. Wir hoffen, dass Sie durch ein besseres Verständnis beider Verfahren die optimale Oberflächenbehandlung für Ihr Projekt auswählen können.
Bevor wir ins Detail gehen, wollen wir einige Begriffe klären. Alodine ist eigentlich ein geschützter Markenname für eine bestimmte Chemikalie. Der allgemeinere Begriff für das Verfahren ist Chromat-Konversionsbeschichtung oder Chemische Umwandlungsbeschichtung (kurz Chem-Film). Ähnlich wie bei „Tempo“ und „Taschentuch“ ist Alodine in vielen Branchen zum Synonym für Chem-Film geworden und wird entsprechend verwendet. Wenn Sie also einen dieser Begriffe hören, beziehen sie sich alle auf dasselbe Verfahren. Wir werden diese Begriffe im Folgenden synonym verwenden.
Alodine unterscheidet sich vom Eloxieren dadurch, dass es sich um eine chemische Beschichtung handelt und nicht um einen elektrochemischen Prozess. Beim Alodinieren kommt kein elektrischer Strom zum Einsatz – stattdessen werden gereinigte Aluminiumteile in ein Chemikalienbad bei Raumtemperatur getaucht, wodurch sich ein dünner, schützender Film aus überwiegend Chromoxid auf der Oberfläche bildet. Die chemische Lösung kann auch aufgesprüht oder mit dem Pinsel aufgetragen werden, das Tauchen ist jedoch gängiger, da so eine gleichmäßige und schnelle Beschichtung erreicht wird. Die Schicht bildet sich innerhalb weniger Minuten, danach werden die Teile abgespült und getrocknet. Anfangs ist der Film sehr weich, härtet jedoch beim Trocknen aus. Die Festigkeit erreicht jedoch nie das Niveau des Eloxierens.
Beim Eloxieren hingegen dient das Aluminium als Anode (daher der Name) in einem elektrochemischen Säurebad, um eine dünne, harte Schicht aus Aluminiumoxid zu bilden, die dicker ist als die natürlich entstehende Oxidschicht.
Für beide Verfahren, Alodinieren und Eloxieren, muss das Bauteil äußerst sauber sein. Die Teile werden gründlich entfettet und bei Eloxieren häufig zusätzlich mit Säure behandelt.
Keines der beiden Verfahren hinterlässt eine undurchsichtige Beschichtung wie Lack oder Pulverbeschichtung. Jegliche Oberflächenfehler sind weiterhin sichtbar und können durch die Behandlung sogar hervorgehoben werden. Wenn also ein makelloses Erscheinungsbild wichtig ist, sollte die gewünschte Optik und Textur bereits vor der Oberflächenbehandlung erzielt werden. Gebürstete oder gestrahlte Oberflächen sind gängige Methoden, um eine gleichmäßige Optik zu erreichen.
Warum sollte man eine Chem-Film-Beschichtung auf Aluminium anwenden? Ähnlich wie beim Eloxieren dient sie der Passivierung (Verhinderung von Reaktivität) der Oberfläche, um weitere Oxidation zu vermeiden. Werfen wir einen Blick auf die Vorteile von Alodine und mögliche Einsatzgebiete.
Kostengünstige Anwendungen – Die Chromat-Konversionsbeschichtung ist günstiger als Eloxieren. Die verwendeten Materialien sind billiger, und da der Prozess einfacher ist, sind sowohl der Aufwand an Geräten als auch an Arbeitszeit geringer. Überall dort, wo eine günstige Oberflächenbehandlung gefordert ist, kann Alodine eine gute Wahl sein.
Einfache Anwendung – Wenn die Oberflächenbehandlung im eigenen Haus durchgeführt werden soll, ist Alodine die unkompliziertere Wahl. Der Prozess ist einfacher und schneller als das Eloxieren. Es ist kein Strom erforderlich, lediglich ein Chemikalienbad, ein kurzes Eauchen undließendes Abspülen. Beide Verfahren erfordern eine gründliche Reinigung der Teile für optimale Ergebnisse.
Thermische und elektrische Anwendungen – Wo thermische oder elektrische Leitfähigkeit gefragt ist, ist Alodine oft die bessere Wahl. Kühlkörper werden häufig chemischiert und nicht eloxiert. Eloxiertes Aluminium, das eine elektrische Erdung oder Kontakt benötigt, muss oft maskiert werden, da die Oxidschicht beim Eloxieren den elektrischen Widerstand stark erhöht.
Vorbehandlung vor dem Lackieren – Eine der häufigsten Anwendungen von Alodine ist die Förderung der Haftung nachfolgender Beschichtungen wie Lack. Professionell lackierte Aluminiumober werden meist zunächst mit einer Chem-Film-Schicht vorbehandelt.
Präzisionsanwendungen – Obwohl das Elox als dünne Beschichtung gilt (insbesondere im Vergleich zu Verfahren wie Lackieren oder Pulverbeschichten), ist es immer noch dicker als Chem-Film. Diese zusätzliche Dicke kann den Schutz erhöhen, ist jedoch bei engen Passungen problematisch. Die Alod-Schicht ist zwar vorhanden, aber deutlich dünner als andere Oberflächenbehandlungen. Daher wird Alodine häufig in der Luft- und Raumfahrt eingesetzt, wo präzise Passungen erforderlich sind.
Alodine hat definitiv seine Daseinsberechtigung, allerdings auch Grenzen, besonders im Vergleich zum Eloxieren. Im Folgenden beleuchten wir einige dieser Einschränkungen näher.
Sowohl Alodine- als auch Eloxal-Beschichtungen werden branchenübergreifend eingesetzt.
Luft- und Raumfahrt – Eloxierte Bauteile werden in Flugzeugen und Raumfahrzeugen aufgrund ihrer Langlebigkeit und Korrosionsbeständigkeit sowie ihrer reibungsmindernden Eigenschaften verwendet. Alodine findet Anwendung bei weniger exponierten Komponenten, bei denen präzise Passungen erforderlich sind.
Automobilindustrie – Für die Herstellung von Fahrzeugen werden ästhetisch ansprechende und widerstandsfähige Oberflächen benötigt. Das Eloxieren vereint diese Eigenschaften.
Militär/Verteidigung – Beide Verfahren reduzieren den Glanz von Aluminiumteilen, was bei vielen militärischen und sicherheitstechnischen Anwendungen erwünscht ist. Eloxiertes Aluminium bietet umfassenden Korrosionsschutz mit der gewünschten Optik, ohne dass weitere Beschichtungen nötig sind.
Elektronik – Während Eloxieren elektrisch isolierend wirkt, erhält Alodine die elektrische Leitfähigkeit – ein Vorteil in der Elektronikfertigung.
Architektur – Korrosionsschutz und optische Gestaltung machen das Eloxieren von Aluminium für architektonische Anwendungen attraktiv, bei denen Bauteile über Jahre hinweg ansprechend aussehen und zugleich den Elementen trotzen müssen.
Schiffbau – Kaum eine Umgebung ist korrosiver als das Meer. Salzwasser beschleunigt die Korrosion, daher sind besonders widerstandsfähige Oberflächen ein Muss. Eloxieren ist hier robust genug für den Einsatz.
Welche Oberflächenbehandlung am besten zu Ihrem Projekt passt, hängt von zahlreichen Faktoren ab. Das Eloxieren bietet den besten Langzeitschutz gegen Korrosion und Verschleiß und ist in den meisten Fällen die bessere Wahl. Alodine punktet durch seine elektrische und thermische Leitfähigkeit. Für Bauteile, die später lackiert werden, ist Alodine möglicherweise die bessere Lösung.
Auch der Zeitpunkt und Ort der Oberflächenbehandlung sollte bedacht werden. Wenn Sie Ihre Teile selbst behandeln möchten, ist Alodine günstiger und einfacher durchzuführen, während das Eloxieren spezielles Equipment und Know-how erfordert. Für temporären Schutz oder als Zwischenschritt zur Endbehandlung eignet sich Alodine besser.
Für eine langlebige, dauerhafte Oberflächenbehandlung von Aluminiumteilen ist das Eloxieren Alodine überlegen. Nur in wenigen Spezialfällen hat das Chromat-Konversionsverfahren Vorteile gegenüber dem Eloxieren – etwa bei erhöhter thermischer und elektrischer Leitfähigkeit, als kostengünstige temporäre Schutzmaßnahme oder als Vorbehandlung vor dem Lackieren sowie bei minimalen Auswirkungen auf die Bauteilabmessungen.

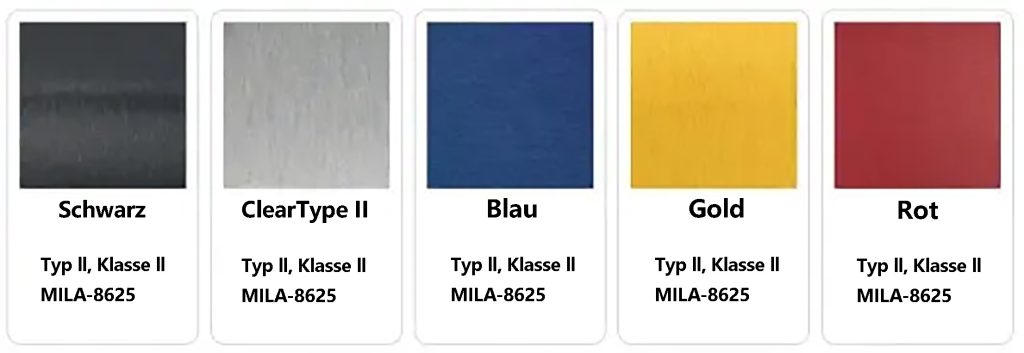

Obwohl das Eloxieren ein aufwendigeres Verfahren ist, bietet es einen deutlich besseren Schutz vor Oxidation und Verschleiß. Zudem ist es in vielen Farben erhältlich und zeichnet sich durch eine glatte, leicht zu reinigende Oberfläche aus.
Alodinieren ist ein chemisches Beschichtungsverfahren, auch als Chromat-Konversionsbeschichtung bekannt. Es dient der Passivierung der Oberfläche, um die Korrosionsbeständigkeit zu verbessern.
Ja. In bestimmten Anwendungen, beispielsweise bei elektrischen Gehäusen, die einen elektrischen Erdungskontakt erfordern, wird häufig auf den Kontaktflächen ein Chem-Film aufgebracht und der Rest eloxiert. So werden die Vorteile beider Verfahren genutzt und dennoch der gewünschte Schutz erzielt. Alodine eignet sich auch als unkomplizierte Möglichkeit, beschädigte Eloxalschichten auszubessern.
Gibt es unterschiedliche Typen von Alodine und Eloxal?
Ja. Für Chromat-Konversionsbeschichtungen gilt die MIL-DTL-5541, die Typ I (älter, mit sechswertigem Chrom, umweltgefährdend) und Typ II (moderner, sicherer, ohne sechswertiges Chrom) sowie verschiedene Klassen beschreibt. Sie definiert außerdem Anwendungsverfahren und Prüfmethoden für die Qualitätssicherung. Diese Norm ist unerlässlich, wenn Chem-Film in technischen Dokumenten spezifiziert wird.
Für das Eloxieren von Aluminium gilt die MIL-PRF-8625, die ebenfalls Typen, Klassen und Verfahren festlegt.
Kann ich über Schweißnähten alodinieren oder eloxieren?
Das ist möglich. Wenn Sie jedoch planen, Ihre Teile nach dem Schweißen zu eloxieren, sollten Sie möglichst kein 4043er Füllmaterial verwenden. Selbst wenn die Schweißnaht plan geschliffen ist, reagiert das Eloxieren mit 4043er Füllmaterial anders als mit dem Grundmaterial, was zu einem unterschiedlichen Farbton führt. Dies ist in der Regel nur ein optischer Unterschied, aber wenn Sie ein einheitliches Erscheinungsbild wünschen, empfiehlt sich beispielsweise der Einsatz von 5356er Füllmaterial.
Können auch andere Materialien als Aluminium eloxiert oder chemisch beschichtet werden?
Ja. Wir haben uns hier auf Aluminium konzentriert, da es sehr häufig für beide Verfahren verwendet wird, aber sowohl das Eloxieren als auch Chem-Film sind auch auf anderen Materialien wie Titan und Magnesium möglich. Chromat-Konversionsbeschichtungen können sogar auf noch mehr Materialien angewendet werden. Zum Beispiel werden sie nach dem Verzinken von Stahlteilen verwendet, um den weichen Zink besser zu schützen.
