Laserschneiden ist eine schnelle und unkomplizierte Methode, um Ihre Designs Wirklichkeit werden zu lassen. Mit den richtigen Überlegungen lassen sich viele einfache, zweidimensionale Teile zu einem komplexen, dreidimensionalen Objekt zusammenfügen. Das Verbinden mit Verbindungselementen wie Schrauben, Bolzen, Klebstoffen oder sogar Schweißnähten kann jedoch erheblichen Zeit- und Kostenaufwand verursachen. In diesem Artikel stellen wir Ihnen verschiedene Möglichkeiten vor, wie Sie Ihre Teile ohne Verbindungselemente zusammenfügen können – von Zapfen- und Schlitzverbindungen bis hin zu Haken – und so die Montage vereinfachen und Zeit sowie Geld sparen.
Dieser Artikel behandelt:
Zapfen- und Schlitzverbindungen gehören zu den am häufigsten verwendeten und einfachsten Methoden, um zwei oder mehr Teile miteinander zu verbinden. Ein Zapfen fungiert als männliches Element einer Verbindung, während der Schlitz das weibliche Pendant darstellt. Ein Schlitz kann sich am Rand oder in der Mitte eines Teils befinden, ein Zapfen jedoch immer am Rand. Je mehr Zapfen und Schlitze vorhanden sind, desto stabiler ist die Verbindung. Bei der Verbindung zweier Teile an ihren Kanten werden Zapfen und Schlitze oft nebeneinander platziert, sodass „Finger“ entstehen, die die Teile zusammenhalten. Die folgende Abbildung zeigt Beispiele für Verbindungen an Enden, in der Mitte und an mehreren Enden.
Kommen wir zu den Toleranzen! Die Länge eines Zapfens entspricht stets der Materialdicke. So wird sichergestellt, dass ein eingesetzter Zapfen nicht über den Schlitz hinausragt und eine bündige Oberfläche entsteht. Um Kollisionen zu vermeiden, ist ein Schlitz immer (leicht) größer als der Zapfen. Für einen gleitenden Sitz sollte die Schlitzbreite 0,25 mm breiter als der Zapfen sein; für die Schlitzdicke gilt das gleiche Maß. Haben Sie weitere Fragen zu Toleranzen bei Zapfen- und Schlitzverbindungen, sehen Sie sich unseren Video-Guide zur erfolgreichen Gestaltung von Zapfen- und Schlitzteilen an!
Rechteckige Ecken in Schlitzen führen zu Spannungskonzentrationen, was zu Rissen und letztlich zu Brüchen führen kann – insbesondere bei Baugruppen, die hohen Belastungen oder Vibrationen ausgesetzt sind. Durch das Anbringen eines kleinen Radius an den Ecken wird die Spannung deutlich reduziert und Risse treten seltener auf. Ein vollständiger Radius an den Enden eines Schlitzes bietet die größte Festigkeit. Allerdings muss dann die Zapfenbreite reduziert werden, um den Radius im Schlitz auszugleichen, was zu einem lockeren Sitz führt. Je größer der Radius im Schlitz, desto lockerer die Verbindung.
Wenn höchste Präzision gefragt ist und dennoch Rissbildung vermieden werden soll, empfiehlt sich ein sogenannter „Dog-Bone“-Schlitz. Hierbei werden Löcher an jeder Schlitzecke platziert, um die Spannung besser zu verteilen, während der Zapfen dennoch straff sitzt. Auch die Kanten der Löcher sollten abgerundet sein, damit sich keine Spannungsspitzen bilden. Die nachfolgende Abbildung zeigt verschiedene Schlitzdesigns.
Wie bei Schlitzen kann auch ein Zapfen abgerundet oder abgeschrägt werden, um Spannungskonzentrationen zu minimieren. Die Schlitzgröße muss dann entsprechend angepasst werden, was ebenfalls zu einem lockereren Sitz führt.
Zapfen- und Schlitzverbindungen sind die einfachsten Verbindungen, die Sie in Ihr Design integrieren können, doch ihre Festigkeit hängt ausschließlich vom Presssitz ab. Ein Tropfen Klebstoff kann hier jedoch Wunder wirken und die Verbindung deutlich versteifen. Diese Methode ist besonders geeignet, wenn Ihre Baugruppe häufig zerlegt oder mit wechselnden Teilen bestückt werden muss.
Standard-Zapfen- und Schlitzverbindungen sind ideal für Blech und andere Materialien ab einer Stärke von 2 mm. Wenn Sie dünneres Material verwenden, sollten Sie stattdessen gebogene Laschen einplanen. Durch das Verlängern der Lasche kann diese nach dem Durchführen durch den Schlitz einfach umgebogen werden – für eine dauerhafte oder halb-dauerhafte Verbindung. Biegen Sie die Lasche einfach mit der Hand oder einer Zange, führen Sie sie durch den passenden Schlitz und biegen Sie sie um, um zu fixieren.
Dünnes Aluminium der Legierungen 2024 und 5052 ist am leichtesten und einfachsten zu biegen. Doch auch andere dünne Metalle lassen sich mit etwas mehr Aufwand und Sorgfalt auf diese Weise verarbeiten. Weitere geeignete Materialien sind:

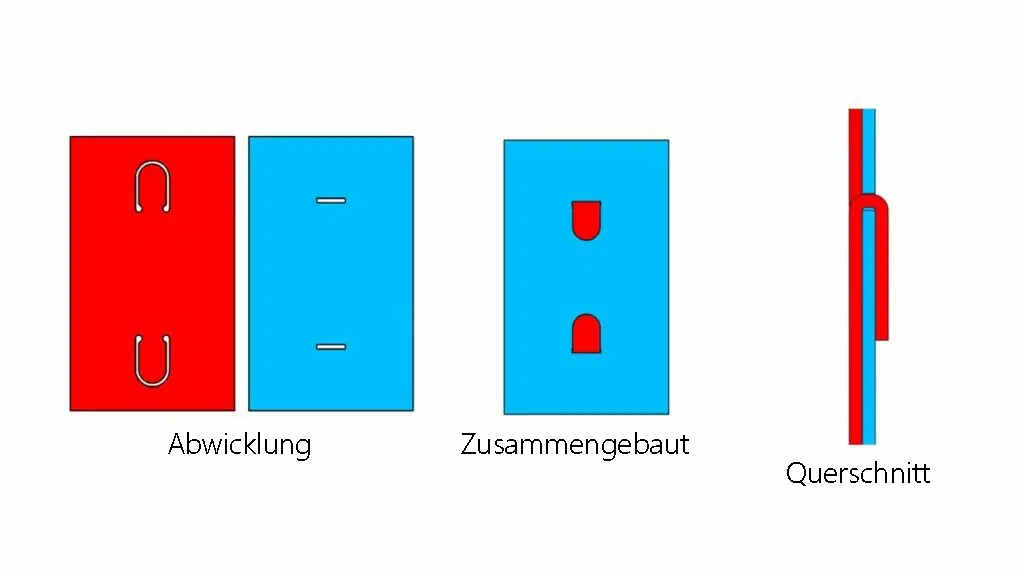

Die Abbildung unten zeigt eine einfache gebogene Lasche und ihren Schlitz im flachen und montierten Zustand.
Tipp: Kleine Löcher an beiden Enden einer Lasche erleichtern das Umklappen und sorgen für eine saubere Biegelinie.
Diese Verbindung ist besonders stabil, wenn die Belastung senkrecht zu den gebogenen Laschen wirkt. Wird jedoch eine starke Kraft parallel zur Biegerichtung aufgebracht, kann die Lasche sich verformen und aus dem Schlitz rutschen. Durch schräge Anordnung der Laschen und das Biegen in entgegengesetzte Richtungen erhöht sich die Festigkeit. Wie immer gilt: Je mehr Laschen und Schlitze, desto stabiler die Verbindung.
Gebogene Laschen und Schlitze sind vielseitig einsetzbar. Eine lange Lasche kann beispielsweise einen Stapel von Teilen zusammenhalten. Gebogene Laschen können sogar dazu verwendet werden, dickere Materialien wie transparentes Acryl auf Metall zu klemmen. Teile können senkrecht oder parallel miteinander verbunden werden. Bei Platzmangel können zwei Laschen in einen Schlitz passen und in entgegengesetzte Richtungen gebogen werden. Unten finden Sie einige Anwendungsbeispiele.
Doch was, wenn das Material etwas dicker ist? Je dicker das Material, desto schwieriger das Biegen. Wenn Sie kein Bodybuilder sind, brauchen Sie etwas Unterstützung. Durch größere Löcher an den Laschenenden verringern Sie den Querschnitt und damit die zum Biegen nötige Kraft. Eine Zange ist in jedem Fall hilfreich.
Eine weitere Erleichterung sind kleine Einschnitte entlang der Biegelinie. So wird weniger Material gebogen und weniger Kraft benötigt. Zu viele Aussparungen können jedoch dazu führen, dass die Lasche beim Biegen bricht.

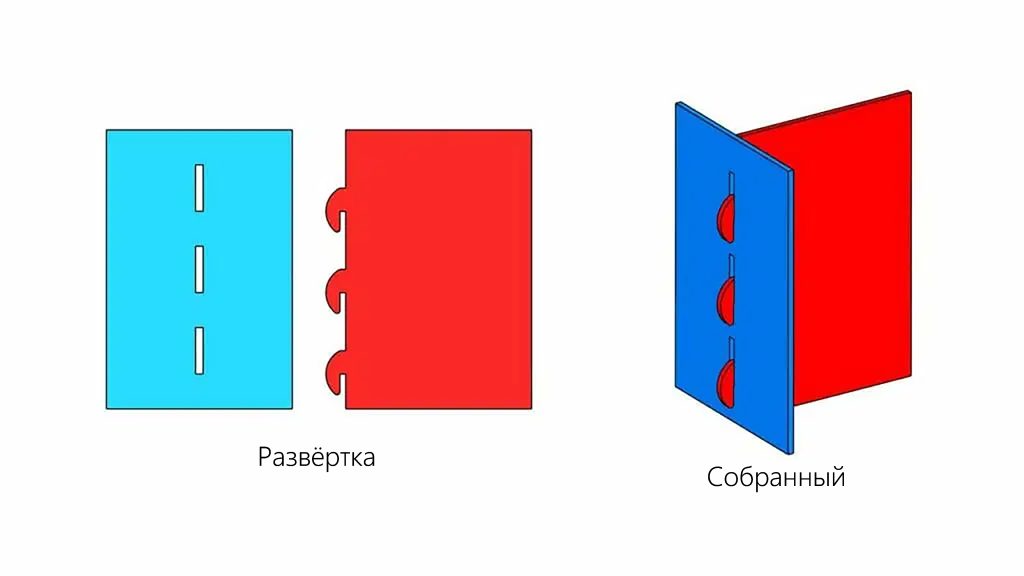

Hakenverbindungen ermöglichen eine blitzschnelle Montage Ihres Designs. Ein Haken ist eine einfache Variante einer Lasche. Er wird durch einen Schlitz geführt und ragt auf der anderen Seite heraus. Der Haken besitzt eine Kerbe, die der Materialdicke entspricht. Nach dem Durchführen wird der Haken nach unten gedrückt, sodass die Kerbe im Schlitz einrastet. Die folgende Abbildung zeigt das Flachmuster und die Montage eines einfachen Hakens.
Tipp für die Konstruktion von Hakenverbindungen: Runden Sie die Außenseite der Haken ab, um scharfe Kanten und damit Verletzungsgefahren zu vermeiden.
Da der Haken in den Schlitz hineingleitet, muss die Oberseite der Kerbe in der Konstruktionszeichnung mit dem unteren Ende des Schlitzes übereinstimmen, um die gewünschte Montageposition zu erreichen. Der Schlitz muss Platz für die gesamte Hakenlänge bieten, nicht nur für die Kerbe. Eine Verbindung kann mehrere Haken aufweisen. Mit ausreichend Kraft lassen sich Haken wieder lösen und die Baugruppe zerlegen. Haken eignen sich sowohl für dünne als auch dicke Materialien. Je mehr Haken verwendet werden, desto stärker wird die Verbindung.
Das Keil-, Zapfen- und Schlitzdesign, im Holzbau als „Tusk-Tenon“-Verbindung bekannt, nutzt drei einzigartige Komponenten. Wie bei anderen Verbindungen sitzt der Zapfen am Rand eines Teils, besitzt jedoch ein Innenloch. Der Zapfen ragt durch den passenden Schlitz im zu verbindenden Teil. Ein drittes, deutlich kleineres Bauteil, der sogenannte Keil, wird in das Loch des Zapfens gesteckt. Der Keil wird senkrecht zum Zapfen eingesetzt und hält diesen gegen das Gegenstück mit Schlitz, sodass sich der Zapfen nicht bewegen kann. Die Abbildung zeigt das Flachmuster sowie die Montage einer einfachen Keil-Zapfen-Schlitzverbindung.
Diese Verbindung eignet sich besonders für dickere Materialien. Das Ergebnis ist eine einzigartige, handwerkliche Optik, die besonders bei Holz-möbeln beliebt ist. Der Keil lässt sich entfernen und die Verbindung einfach zerlegen. Keil-, Zapfen- und Schlitzverbindungen sind äußerst stabil und in vielen Varianten ausführbar.
Wie in der Abbildung gezeigt, kann ein Keil eine gleichmäßige Dicke besitzen, was das Zusammenstecken erleichtert. Kleine Verdickungen an den Enden verbessern den Halt und bieten eine größere Fläche, um den Keil vorsichtig mit einem Gummihammer einzuschlagen. Keile können in unterschiedlichen Formen gestaltet werden, je nach Optik oder Funktion.

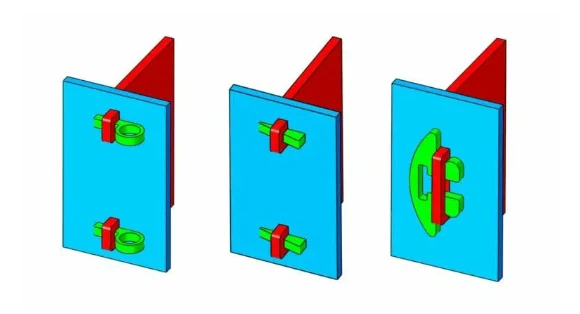

Eine gängige Anwendung ist die Nutzung des Keils als Keilspannverbindung: Je weiter der Keil eingeschlagen wird, desto größer die Klemmkraft. Ein Keil kann ein großes Loch am Ende aufweisen, um das Greifen oder Anbinden an das Gegenstück zu erleichtern. Ist das Material ausreichend flexibel, kann ein Keil so konstruiert werden, dass er wie eine Rastschnalle einrastet – ähnlich wie ein Rucksackverschluss. Die Abbildung unten zeigt verschiedene Keildesigns als Inspiration.
Diese Verbindung ist außergewöhnlich stark und lässt sich dekorativ oder funktional an Ihr Projekt anpassen. Allerdings benötigt sie ein zusätzliches Bauteil, was die Montage etwas aufwendiger und sperriger macht.
Es gibt zahlreiche Möglichkeiten, Ihre Teile ohne Schrauben und Muttern zu verbinden. Die in diesem Artikel vorgestellten Methoden zeigen verschiedene lösbare Verbindungen für unterschiedlichste Materialien und Anwendungen, die sich einfach an Ihre Projekte anpassen lassen. Durch das Kombinieren der hier gezeigten Verbindungen können Sie die besten Eigenschaften jeder Verbindung optimal nutzen.
