Das am häufigsten auftretende Problem, das wir selbst bei erfahrenen Designern und Ingenieuren im Rahmen unseres Pre-Flight-Review-Prozesses beobachten, betrifft den Abstand von Designelementen zur Kante des Bauteils. Ob Loch, Schlitz oder ästhetisches Detail – oft besteht die Versuchung, Schnittmerkmale möglichst nahe an die Kante zu setzen, um die Grundfläche möglichst klein zu halten. Das spart zwar Platz und Gewicht, kann jedoch erheblich die Steifigkeit des Teils beeinträchtigen und dazu führen, dass Merkmale zu klein zum Schneiden werden – selbst mit Lasern!
Dies ist insbesondere bei Merkmalen wie Schraublöchern oder Schlitzen, die Strukturelemente verbinden, wichtig, da sie aus dem Material herausgerissen werden können, wenn sie zu nahe an den Kanten oder anderen Schnittmerkmalen liegen. Daher empfehlen wir im Allgemeinen, Löcher mindestens im Abstand ihres Durchmessers (1x Durchmesser) von der Kante und Schlitze mindestens im Abstand des 1,5-fachen ihrer Breite von Kanten oder anderen Schnittmerkmalen zu platzieren. Bitte beachten Sie, dass Materialart und -dicke diesen Richtwert übersteuern können – überprüfen Sie daher stets die Materialvorgaben, um die Mindestanforderungen für Stege und Brücken zu bestätigen.
Die Beachtung dieser Designrichtlinien hilft dabei, unerwartetes Reißen oder Verbiegen Ihrer Fertigteile bei Krafteinwirkung zu vermeiden.
Sie benötigen möglicherweise Löcher, damit Schrauben hindurchgeführt, eingedreht, versenkt oder unsere Einpressbefestigungen installiert werden können. Für jedes dieser Merkmale gibt es wichtige Konstruktionsaspekte.
Es gibt verschiedene Möglichkeiten, Löcher für Schrauben in Ihr Design zu integrieren. Das Verhältnis zwischen dem Lochdurchmesser im Bauteil und dem Durchmesser des Schraubengewindes ist dabei entscheidend. Ist das Loch zu eng, muss das Verbindungselement eingedreht werden; ist es zu weit, fehlt möglicherweise die gewünschte Passung zum Gegenstück oder zur Montagefläche.
Im Allgemeinen unterscheidet man zwischen Durchgangsbohrung (Spielpassung) und Presspassung (Übermaßpassung). Ohne vertiefte Ingenieurkenntnisse oder Klassifizierungen zu thematisieren, betrachten wir die allgemeinen Unterschiede:
Bei einer Spielpassung kann das Befestigungselement hindurchgeführt werden, ohne die Lochseiten zu berühren. Hier unterscheidet man zwischen „enger“ und „freier“ Passung – erstere liegt näher am tatsächlichen Durchmesser des Befestigungselements, letztere ist lockerer. Bei einer Übermaßpassung berührt das Befestigungselement die Lochwände und muss eventuell mit Werkzeug eingesetzt werden. Sie ersetzt kein Gewindeloch, ist aber sicher nicht zu locker!
Welche Passung Sie wählen, hängt vom konkreten Anwendungsfall Ihres Bauteils ab.
Ein Gewindeloch ist ein Loch, das nach dem Schneiden mit einem Gewinde versehen wurde. Diese Gewinde machen das Bauteil quasi zur Mutter und sind besonders bei dickeren Materialien eine wertvolle Ergänzung. Weitere Informationen zu unserem Gewindeservice finden Sie hier. Wir passen die Lochgrößen Ihrer Teile automatisch an, wenn Sie das Gewindeschneiden auswählen. Es empfiehlt sich jedoch, die Gewindetabelle auf unserer Tapping-Guidelines-Seite zu nutzen, um die richtigen Lochgrößen bereits im Design zu berücksichtigen. Verwenden Sie folgende Formel, um den passenden Abstand vom Gewindeloch zur Kante oder zu anderen Merkmalen einzuhalten:
Gewindelochdurchmesser/2 + minimaler Randabstand für das gewählte Material. Die minimalen Lochabstände finden Sie auf unserer Materialseite unter „Design Considerations“.
Wenn Sie planen, Löcher in Ihren Teilen zu versenken, achten Sie darauf, dass ausreichend Abstand zwischen dem größten Durchmesser der Senkung (Außendurchmesser) und der Kante, einem Schnittmerkmal oder anderen Senkungen besteht. Analog zur Platzierung von Gewindebohrungen können Sie die auf den Materialseiten angegebenen Maße „Countersink Min Hole Center to Material Edge“ nutzen, um den korrekten Abstand zu bestimmen. Auch hier passen wir die Lochgrößen automatisch an, jedoch ist es ratsam, die Senkungsdurchmesser bereits im Design korrekt anzulegen, um zu vermeiden, dass Senkungen über Kanten oder andere Merkmale hinauslaufen. Beachten Sie, dass die Senkungsdurchmesser vor dem Hochladen in das Instant Quote-Tool aus dem Design entfernt werden müssen.
Einpressbefestigungen sind eine hervorragende Ergänzung für jedes Design! Wie beim Gewindeschneiden und Senken passen wir die Lochgrößen Ihrer Teile automatisch an die gewählten Befestigungselemente an. Zwei weitere wichtige Aspekte sind die Abstände vom Lochmittelpunkt zur Kante für jede Hardware-Option (zu finden im Hardware-Katalog) sowie das Maß „Minimaler Abstand vom Biegezentrum zum Befestigungsloch (im abgewickelten Zustand)“, das auf den jeweiligen Materialseiten angegeben ist. Der hydraulische Druck beim Einpressen variiert je nach Hardware, daher unterscheiden sich auch die erforderlichen Randabstände.

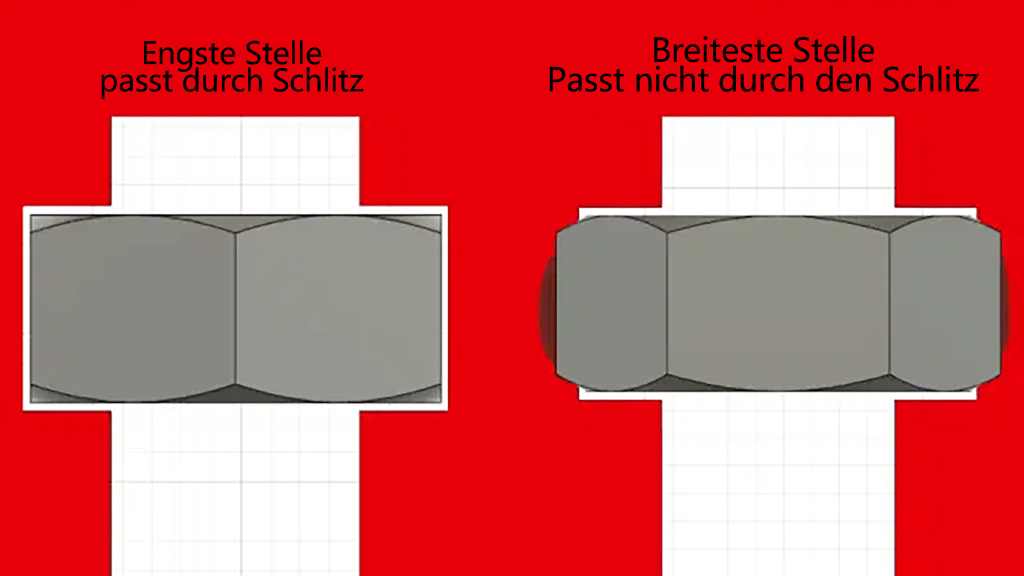

T-Nuten sind ein häufiges Thema hinsichtlich Toleranzen. Ziel ist es, eine Öffnung zu schaffen, in die eine Mutter in ihrer schmalsten Position eingeführt werden kann. Dreht man die Mutter, greift sie in die Seiten der Nut ein. Diese Mutter-zu-Kante-Verbindung „verriegelt“ die Mutter und ermöglicht das Einschrauben des Befestigungselements ohne zusätzliches Werkzeug. Unserer Erfahrung nach erzielt man die besten Ergebnisse, wenn man der schmalsten Breite der Mutter 0,25 mm (0,01”) hinzufügt. So ist immer genug Spielraum, damit die Mutter problemlos ein- und ausgefädelt werden kann, solange keine Spannung besteht. Gleichzeitig bleibt der Schlitz eng genug, damit die Mutter beim Anziehen des Schraubens in den Nutwänden greift und sicher gehalten wird. Wir empfehlen, auch der Höhe der Mutter 0,25 mm (0,01”) zuzugeben, um das Ein- und Ausbringen zu erleichtern.
Taschen und Brücken sind weitere Aspekte, zu denen wir häufig gefragt werden. Taschen sind Ausschnitte innerhalb eines Bauteils, Brücken der Abstand zwischen diesen Merkmalen und anderen Ausschnitten oder der Außenkante des Teils.
Das Einfügen von Taschen ist eine gute Möglichkeit, das Gewicht zu reduzieren und gleichzeitig die Optik aufzuwerten. Wir empfehlen jedoch, hierbei konservativ zu bleiben, um keine unnötigen Schwachstellen im Bauteil zu erzeugen. Zu schmale Brücken können dazu führen, dass kleine Features beim Laserschneiden wegbrennen.

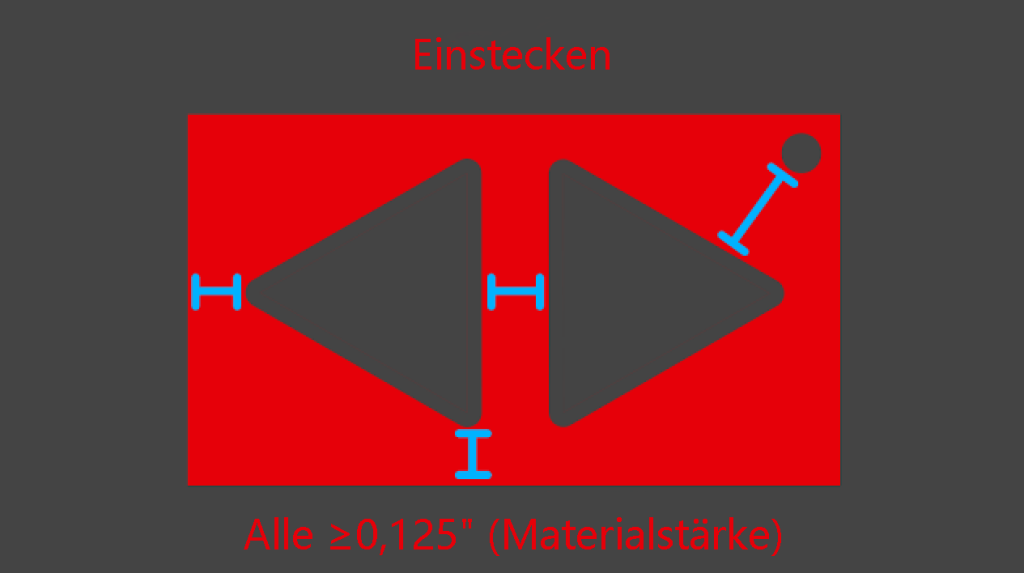

Wir empfehlen, dass Lochdurchmesser und Brückenbreiten mindestens 50 % der Materialstärke betragen. Bei einem 3,2 mm (0,125”) dicken Bauteil sollten also zwischen allen Schnittmerkmalen oder zwischen Merkmalen und der Kante mindestens 1,6 mm (0,0625”) liegen. Aus Gründen der Stabilität und Schnittqualität bevorzugen wir jedoch Wand- oder Brückenstärken von etwa dem 1- bis 1,5-fachen der Materialdicke. Eine Brückenstärke von 50 % der Materialdicke mag optisch genügen, sorgt aber nicht unbedingt für ein stabiles Teil.
Gerade bei engen Toleranzen, etwa bei Schlitzen, ist es entscheidend, das ungünstigste Szenario zu bedenken, falls das Fertigteil am unteren Ende unserer veröffentlichten Toleranz liegt. Für die meisten Materialien beträgt unsere Toleranz +/- 0,13 mm (0,005”). Das bedeutet, dass jedes Schnittmerkmal oder jede Kontur um +/- 0,13 mm abweichen kann – und zwar sowohl in X- als auch in Y-Richtung, je nach Material und Dicke. Wenn Sie dies bei der Konstruktion beachten und die Toleranzen des gewählten Materials kennen, beschleunigen Sie den Designprozess und stellen sicher, dass Ihre Teile sofort einsatzbereit sind, sobald sie die Verpackung verlassen.
