In diesem Artikel bespreche ich die Stärken und Schwächen der beiden wichtigsten Bettkonstruktionen für CNC-Drehmaschinen: das echte Schrägbett und die Flatbed-„Flying Wedge“-Konfiguration.

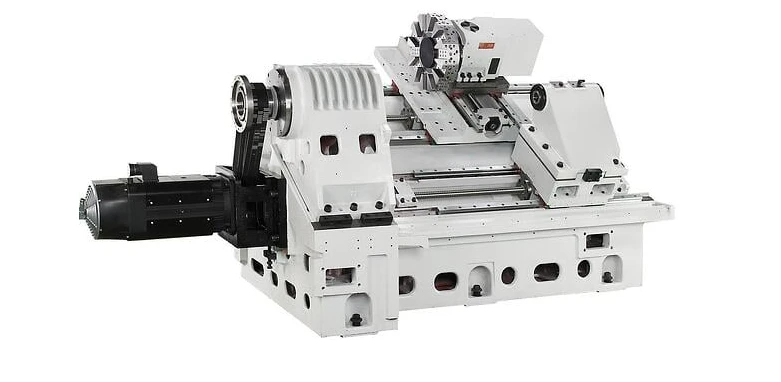

Im Gegensatz zur Flatbed-„Flying Wedge“-Konstruktion, bei der der Schrägwinkel durch eine angeschraubte Keilplatte an der Querschlitteneinheit erzielt wird, ist beim echten Schrägbett die Schräge ein integraler Bestandteil des Gusskörpers. Dies sorgt nicht nur für eine höhere Steifigkeit und thermische Stabilität, sondern steigert auch die Masse des Maschinenkörpers. Das bedeutet zwar ein höheres Maschinengewicht, jedoch benötigt sie gleichzeitig weniger Stellfläche. Typischerweise verfügen echte Schrägbetten über zwei Hauptwinkel: 30 Grad und 45 Grad, wobei einige Modelle sogar bis zu 60 Grad erreichen.
Das echte Schrägbett bietet zahlreiche Vorteile und ist die meistverbreitete Bauform moderner CNC-Drehmaschinen. Einer der bekanntesten und offensichtlichsten Pluspunkte ist die verbesserte Späneabfuhr. Während des Bearbeitungsprozesses fallen die entstehenden Späne durch die Schwerkraft und die Strömung des Kühlschmiermittels direkt nach unten in das Spänebett. So wird verhindert, dass sich Späne auf ebenen Flächen ansammeln – das ist nicht nur bei der Serienfertigung effizient, sondern erhöht durch die Minimierung von Verschleiß an Führungsbahnen und beweglichen Teilen auch die Lebensdauer der Maschine.
Ein weiterer Vorteil der echten Schrägbett-Konstruktion ist der größere Verfahrweg der X-Achse. Im Gegensatz zu Flatbed-Drehmaschinen, deren Führungsbahnlänge durch die horizontale Tiefe des Gussbetts begrenzt ist, ermöglichen echte Schrägbetten deutlich längere X-Achsführungen. Ähnlich wie bei einem Rechteck ist die Diagonale von Ecke zu länger als die Seitenkante. Genauso verhält es sich beim Schrägbettguss: Es bietet auf kleinerem Raum größere Bearbeitungskapazität. Zwar kann das „Flying Wedge“-Design mit angeschraubtem Schrägwinkel im Vergleich zu klassischen Flatbeds ebenfalls den X-Achsen-Verfahrweg erweitern, doch die mangelnde Steifigkeit dieses Ansatzes wird schnell deutlich. Die Solidität eines einteiligen Gussdesigns ist schlichtweg nicht zu ersetzen.
Die thermische Dynamik spielt in der Zerspanung eine entscheidende Rolle. Die schräge Anordnung des Maschinenunterbaus und die verlängerten X-Achsenführungen sorgen für erhöhte Steifigkeit und Präzision. Da die Linearführungen länger sind, ist auch der Maschinensattel, der den Revolver trägt, entsprechend größer und bietet eine stabilere Basis. Während sich die Maschinenteile im Arbeitsprozess erwärmen, dehnen sich Kopfstock, Reitstock und Querschlitten gemeinsam entlang der 30-, 45- oder 60-Grad-Ebene sowie der X-Achse aus. Das unterscheidet sich deutlich von der Flatbed-„Flying Wedge“-Konstruktion, bei der lediglich die X-Achse geneigt ist, während andere Baugruppen weiterhin auf dem horizontalen Flatbed montiert sind.
