Schweißverbindungen sind die Verbindungen zwischen zwei oder mehr Metallteilen (oder Kunststoff), die während des Schweißprozesses hergestellt werden. Das Design der Schweißverbindung ergänzt die Schweißstruktur, die Schweißtechnik und das Material. Die Wahl spezifischer Schweißverbindungen für ein Projekt ist entscheidend, da sie einer der Hauptfaktoren ist, die die Festigkeit und Qualität des Endprodukts bestimmen.
Werfen Sie einen Blick auf die verschiedenen Arten von Schweißverbindungen, die jeweils einzigartige Eigenschaften besitzen und für unterschiedliche Anwendungen geeignet sind.
Kraft, Belastung, Materialstärke, Widerstandsfähigkeit und Ästhetik sind einige der Faktoren, die bei der Wahl geeigneter Schweißverbindungen für ein Projekt eine Rolle spielen. Diese Verbindungen können auch vom Schweißverfahren beeinflusst werden, da sich manche Verfahren besser für das Schweißen in bestimmten Positionen eignen.

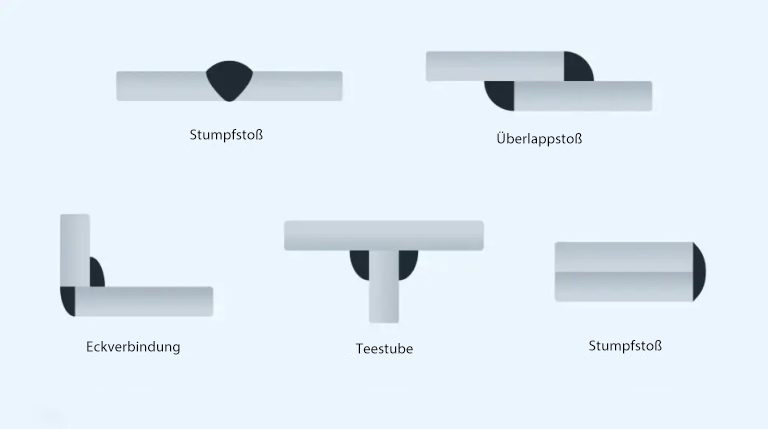

In der Schweißtechnik werden fünf Hauptarten von Schweißverbindungen eingesetzt:
Stumpfverbindungen sind eine der am häufigsten verwendeten Schweißverbindungen und finden häufig Anwendung im Rohrleitungsbau, im Bauwesen und in der Fertigungstechnik. Flache Metallstücke werden parallel mit ihren Kanten aneinandergelegt oder in einem Winkel von 135° bis 180° zueinander positioniert. Richtig ausgeführte Stumpfnähte, bei denen das Schweißgut den Spalt vollständig durchdringt und eine komplette Wurzelfusion erreicht, bieten eine hohe mechanische Festigkeit. Schlechte Schweißtechnik hingegen kann zu Fehlern wie unvollständiger Durchdringung, Durchbrand, Rissbildung oder Verzug führen.
Das Schweißen von Stumpfnähten erfordert wenig bis gar keine Kantenbearbeitung. Anwendungen, die eine Kantenbearbeitung erfordern, benötigen in der Regel spezifische Fasenwinkel, abhängig vom Umfang des Projekts. Das Design einer Stumpfnaht hängt stark von der Materialstärke, dem Unterlagematerial, der Kantenbearbeitung und der Passgenauigkeit ab.
Bei dickeren Materialien reicht eine einfache Stumpfnaht oft nicht mehr aus – es muss eine Art Fuge verwendet werden, um eine ordnungsgemäße Durchschweißung und Festigkeit sicherzustellen.
Stumpfnähte lassen sich in folgende Fugenarten unterteilen:

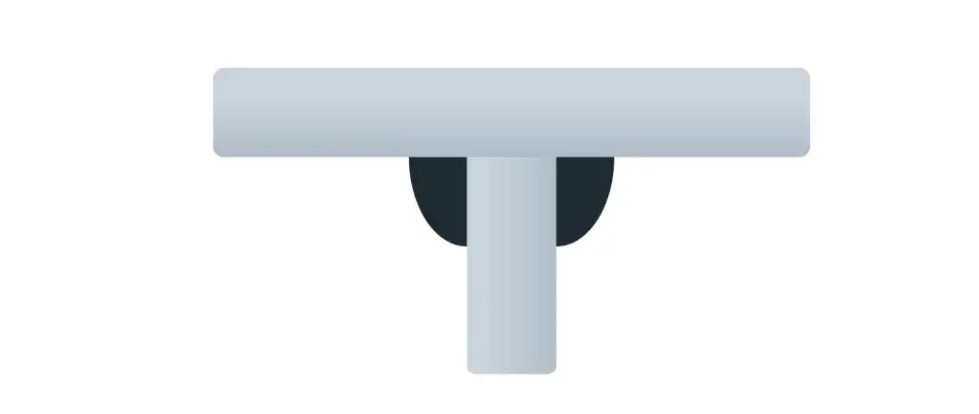

T-Stöße entstehen durch das Schweißen von zwei rechtwinklig zueinander stehenden Metallstücken, sodass eine T-Form mit einem Winkel von etwa 90° entsteht. Die T-Verbindung gilt als eine Form der Kehlnähte und wird auch hergestellt, wenn ein Rohr auf eine Grundplatte geschweißt wird.
Sie wird vor allem im Bereich Baustahl, im Gerätebau und bei Rohrleitungen eingesetzt, da sie wenig Vorbereitung erfordert und dennoch eine optimale Festigkeit erzielt. Kehlnähte machen etwa 70 % aller Verbindungen aus, die mit unterschiedlichen Lichtbogenschweißverfahren wie MIG, TIG und Elektrodenschweißen hergestellt werden.
T-Verbindungen können einseitig geschweißt werden, wenn die Belastung nur auf eine Seite wirkt, oder beidseitig, um maximale Festigkeit zu erreichen. Aufgrund ihrer Konstruktion sind T-Stöße anfällig für lamellares Reißen, da die Bewegung zwischen den beiden Werkstücken eingeschränkt ist.
Das Design von T-Stößen variiert je nach Materialstärke, Kantenbearbeitung und Arbeitswinkel. Schwierige Arbeitswinkel schließen zudem bestimmte Schweißverfahren aus.
T-Verbindungen können mit folgenden Nahtarten ausgeführt werden:

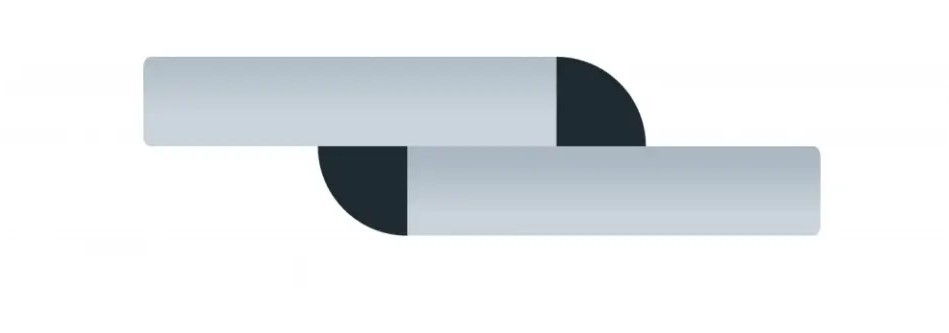

Ein Überlappstoß ist eine modifizierte Stumpfverbindung, die besser für Werkstoffe mit unterschiedlichen Dicken geeignet ist. Dabei werden die Metalle überlappend angeordnet und bilden einen Winkel von 0-5°. Überlappverbindungen sind besonders in der Reparatur und der Blechverarbeitung üblich, wo dünne Metalle verwendet werden.
Das Verschweißen von Überlappverbindungen sorgt für zusätzliche Verstärkung, vorausgesetzt, die Überlappung ist ohne Spalt korrekt ausgeführt. Korrosion und lamellares Reißen sind die Hauptursachen für das Versagen dieser Verbindung.
Folgende Nahtarten werden bei Überlappverbindungen verwendet:

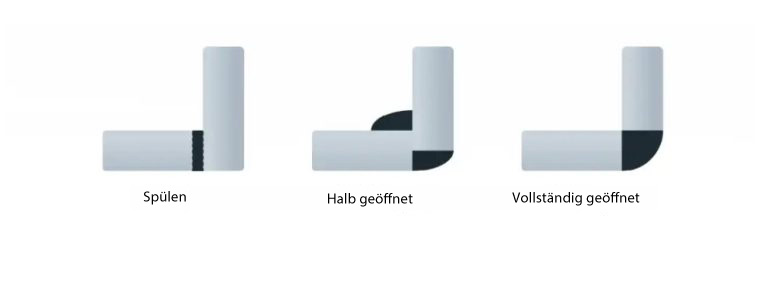

Eckverbindungen ähneln T-Stößen, wobei zwei Metallteile an den Enden im rechten Winkel zueinander angeordnet werden und so eine L-Form bilden. Sie werden häufig beim Schweißen von Blech und beim Bau von Rahmen und Tischen eingesetzt.
Beim Schweißen einer Eckverbindung gibt es zwei Ansätze: Es kann entweder eine offene oder eine geschlossene Ecke entstehen. Offene Eckverbindungen bilden zwischen den Metallen eine V-Form, wobei sich die Kanten berühren. Geschlossene Eckverbindungen entstehen, wenn eine Kante des Metalls auf die Fläche des anderen trifft. Obwohl die geschlossene Eckverbindung komplizierter ist, bietet sie in der Regel eine höhere mechanische Festigkeit.
Folgende Nahtarten werden für Eckverbindungen verwendet:
Kantenstöße ähneln Eckverbindungen, bei denen sich zwei Metalle an einer gemeinsamen Kante treffen, jedoch nebeneinanderliegen. Je nach Anwendung kann eines der beiden Werkstücke abgekantet werden.
Die Art des Kantenstoßes hängt davon ab, wie die Kante der Metalle vorbereitet wurde. Dazu zählen Schneiden, Schleifen oder Zerspanen zu verschiedenen Fugentypen, die unterschiedliche Durchschweißungen ermöglichen. Je nach Projektanforderung kann die Kantenverbindung nur an der Kante oder rundum geschweißt werden.
Ein Kantenstoß kann mit folgenden Nahtarten ausgeführt werden:
Das Verständnis des Designs von Schweißverbindungen ist ein entscheidendes Werkzeug für den Erfolg jedes Schweißprojekts. Die Auswahl der passenden Verbindung, des geeigneten Equipments sowie die Wahl des Schweißverfahrens und der Technik sind der Schlüssel zu robusten und langlebigen Verbindungen.
Es ist unerlässlich, die auf das Werkstück wirkenden Kräfte zu erkennen und zu berücksichtigen, da sie maßgeblich darüber entscheiden, ob das Design effektiv ist. Die Integration dieser Überlegungen in die Verbindungsplanung verhindert spätere strukturelle Ausfälle und trägt zur Integrität und Qualität der Schweißnaht bei.
