Galvanisieren ist ein gängiges Verfahren zur Oberflächenveredelung in der Fertindustrie, bei dem ein Material (Substrat) mit einem anderen Metall beschichtet wird. In letzten Jahren hat sich der Prozess stark weiterentwickelt, sodass er heute deutlich präziser ist und mit einer größeren Bandbreite an Materialien arbeiten kann.
In diesem Artikel beleuchten wir das moderne Galvanisierungsverfahren, um zu verstehen, was es ist, wie es funktioniert, welche Vorteile und Grenzen es gibt.
Galvanisieren ist ein Fertigungsverfahren, bei dem durch Elektrolyse eine dünne Metallschicht auf ein anderes Material abgeschieden wird. Das hinzugefügte Metall wird als Schichtmetall bezeichnet, das zugrundeliegende Material oder Werkstück als Substrat.
Durch das Aufbringen einer gewünschten Metallschicht lassen sich verschiedene physikalische, mechanische und chemische Eigenschaften des Substrats verbessern, etwa Festigkeit, Wärmeleitfähigkeit, elektrische Leitfähigkeit sowie Abrieb- und Korrosionsbeständigkeit.
Die Verbesserung dieser Eigenschaften ermöglicht es, verschiedene Metalle zu kombinieren, um gezielt die optimalen Eigenschaften für unterschiedliche Anwendungen zu erzielen.

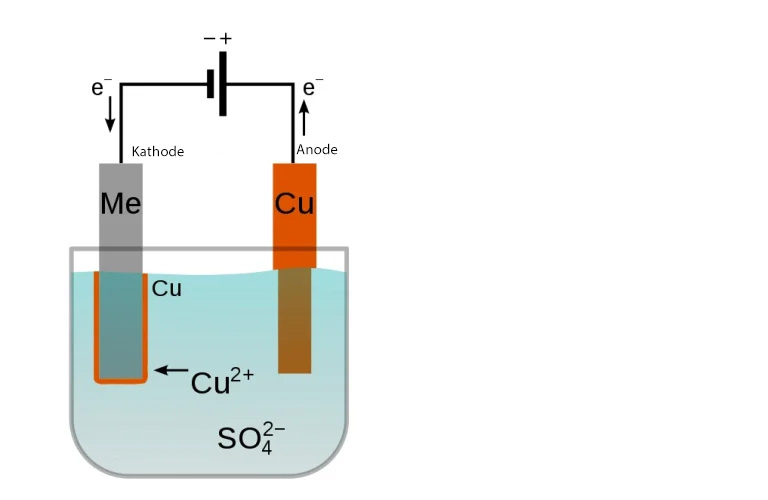

Das Galvanisieren beruht auf dem Prinzip der elektrolytischen Zelle.
Hierbei werden zwei Metallstäbe in einen Elektrolyten getaucht. Die Stäbe dienen als Elektroden und werden an entgegengesetzte Pole einer Stromquelle angeschlossen, um eine Potentialdifferenz zu erzeugen. Der elektrische Strom zersetzt das Elektrolybad in gelöste Metallionen, die positiv geladenen Metallionen lagern sich an der negativen Elektrode (Kathode) ab.
Diese positiv geladenen Ionen sind Bestandteil des Elektrolyten. Während sie sich an der Kathode ablagern, sinkt ihre Konzentration im Elektrolyten. Durch die Wahl eines geeigneten Elements für die Anode kann die Konzentration der positiven Ionen wieder aufgefüllt werden.
Beispielsweise, wenn Messing mit Kupfer beschichtet werden soll, dient das Messing als Substrat. Wird es an den Minuspol angeschlossen, wird es zur Kathode. Als Elektrolyt verwendet man eine Kupfersulfatlösung, die bei der Zersetzung positive Kupferionen liefert. Auf der anderen Seite sorgt eine Kupferanode dafür, dass die Konzentration der Kupferionen im Elektrolyten erhalten bleibt.
Durch gezielte Steuerung der Prozessparameter lassen sich Schichtdicke, Abscheidungsrate, Oberflächenqualität, Farbe und viele weitere Faktoren beeinflussen. So sorgen beispielsweise reine Kupferplatten für ein besseres Erscheinungsbild als handelsübliche Kupferstäbe.
Mit diesem Verfahren kann ein Material mit einem oder mehreren Metallen beschichtet werden.
Im Laufe der Jahre wurde das Galvanisierungsverfahren weiterentwickelt, um unterschiedlichen Anwendungen gerecht zu werden. Durch die Auswahl des passenden Verfahrens kann die Effizienz des Prozesses deutlich gesteigert werden.
Um die richtige Methode auszuwählen, muss man zunächst die verschiedenen Arten kennen. Grundsätzlich lassen sich Galvanisierverfahren in vier Hauptarten unterteilen:
Wie der Name schon sagt, wird das Trommelgalvanisieren für Serienfertigung eingesetzt. Das Verfahren eignet sich hervorragend für große Mengen an Produkten, die eine dünne Metallbeschichtung benötigen.
Eine verbreitete Form ist das Fassgalvanisieren. Hierbei wird das zu beschichtende Material (Substrat) in eine rotierende Trommel mit Metallsalzlösung (Elektrolyt) und Anode des Beschichtungsmetalls gelegt.
Das Fassgalvanisieren ist besonders wirtschaftlich bei kleinen Teilen, die eine gleichmäßige Schicht benötigen. Durch die Rotation werden die Teile gereinigt, entgratet und im Vergleich zum Gestellgalvanisieren sehr gleichmäßig beschichtet.
Für Bauteile, die eine besonders feine Oberfläche ohne Kratzer oder Verhedderungen erfordern, ist dieses Verfahren jedoch nicht geeignet.
Trommelgalvanisieren wird typischerweise für kleine, widerstandsfähige Teile wie Muttern, Bolzen und Schrauben verwendet.
Für größere Bauteile, bei denen das Trommelgalvanisieren nicht mehr infrage kommt, wird das Gestellgalvanisieren eingesetzt. Hierbei werden die Teile auf Gestellen montiert und in das chemische Galvanisierbad getaucht.
Dieser Prozess minimiert Schäden an empfindlichen oder zerbrechlichen Teilen und ermöglicht auch die Beschichtung von Innenkonturen und tiefen Hohlräumen, was beim Trommelgalvanisieren nicht möglich ist.
Allerdings ist Gestellgalvanisieren teurer als das Trommelverfahren, bietet jedoch eine deutlich höhere Schichtqualität.
Gestellgalvanisieren eignet sich insbesondere für große, empfindliche oder komplexe Bauteile, die mit Gold, Silber, Zinn, Kupfer oder Nickel beschichtet werden sollen.
Das Durchlaufgalvanisieren wird bei extrem langen Bauteilen wie Metallrohren, Drähten und Bändern eingesetzt.
Bei dünnen Bändern spricht man auch vom Bandgalvanisieren. Das Produkt läuft dabei mit konstanter Geschwindigkeit durch das Galvanisierbad. Die Qualität des Endprodukts wird durch die Prozessparameter und die Verweildauer im Bad beeinflusst.
Die Rolle des zu beschichtenden Produkts wird zu Beginn abgewickelt, nach der Beschichtung durch Elektrolyt und Anode wieder aufgewickelt und so für Lagerung und Transport vorbereitet. Anschließend kann das Material weiterverarbeitet oder gestanzt werden.
Beim Inline-Galvanisieren erfolgt die Metallbeschichtung im Rahmen einer Fertigungsstraße. Das Metallwerkstück durchläuft verschiedene Stationen, wobei automatisierte Maschinen den chemischen Prozess steuern.
Dieses Verfahren wird insbesondere für die Beschichtung mit Kupfer, Zink, Chrom und Cadmium eingesetzt. Verschiedene Substrate lassen sich so mit diesen Metallen beschichten. Inline-Galvanisieren ist kostengünstiger als andere Verfahren, da weniger Chemikalien pro Stück benötigt werden.
Galvanisieren ist ein äußerst vielseitiges Verfahren, da das Substrat nur eine Eigenschaft besitzen muss: elektrische Leitfähigkeit.
Da diese Eigenschaft im Wesentlichen nur bei Metallen zu finden ist (mit wenigen Ausnahmen), wurde Galvanisieren ursprünglich nur für Metalle verwendet. Mit leitfähigen Sprays und Beschichtungen ist es heute jedoch möglich, auch nichtleitende Materialien wie Kunststoff oder Holz zu galvanisieren.
Somit können heute viele verschiedene Materialien galvanisch beschichtet werden. Das Substrat kann je nach Anwendung sehr unterschiedlich sein.
Silber- oder Goldbeschichtungen werden häufig zur optischen Aufwertung verwendet. Um bakterielle Resistenz und Leitfähigkeit zu erhöhen, ist Kupferbeschichtung eine beliebte Wahl. Kupfergalvanisieren verbessert zudem die Verformbarkeit, Schmierfähigkeit und Korrosionsbeständigkeit.
Möchte man Korrosions- und Verschleißfestigkeit zugleich verbessern, wird oft Nickel verwendet, das zudem das Erscheinungsbild des Produkts aufwertet.
Weitere häufig eingesetzte Metalle beim Galvanisieren sind Chrom, Cadmium, Zink, Eisen und Titan.
Substrat und Beschichtung müssen gezielt ausgewählt werden, da nicht alle Materialien miteinander kompatibel sind. Beispielsweise kann Stahl nicht direkt mit Silber beschichtet werden, sondern benötigt zuerst eine Kupfer- oder Nickelschicht.
Die erste moderne Galvanisieranlage wurde Ende des 19. Jahrhunderts in Hamburg errichtet – ursprünglich, um das Aussehen zu verbessern. Doch mit wachsendem Verständnis der Wissenschaft für das Prinzip und die Vorteile des Galvanisierens wurden auch technische Anwendungen immer üblicher.
Heute kennen wir das breite Spektrum der Vorteile. Hier eine Übersicht:
Galvanisieren verbessert physikalische Eigenschaften wie Farbe, Glanz und Leitfähigkeit.
Farbe und Glanz bieten kosmetische Aufwertungen, die für Alltagsprodukte und Kunstobjekte oft unerlässlich sind.
Haushalts- und Küchenprodukte wie Geschirr, Pfannen, Besteck, Wasserhähne, Kessel und andere Geräte werden durch eine glänzende Beschichtung aus Kupfer, Gold oder Silber optisch aufgewertet und sind zudem leichter zu reinigen.
Auch künstlerische Installationen wie Skulpturen und Figuren profitieren vom Galvanisieren. Deshalb wird diese Technik auch bei der Restaurierung und Konservierung von Kunstwerken eingesetzt.
In technischen Anwendungen, etwa bei elektrischen Bauteilen wie Antennen und integrierten Schaltkreisen, steigert Galvanisieren die Funktionalität. Obwohl Metalle bereits leitfähig sind, kann durch eine Beschichtung mit einem noch besseren Leiter die Gesamtleitfähigkeit verbessert werden, ohne die Kosten signifikant zu erhöhen.
Ein weiterer Vorteil: Nach dem Galvanisieren können auch Nichtmetalle in elektrischen Anwendungen eingesetzt werden. Sie sind günstiger und leichter, was Transport und Lagerung vereinfacht.
Galvanisieren verbessert auch mechanische Eigenschaften wie Zugfestigkeit, Verschleißfestigkeit und Haltbarkeit – jeweils abhängig vom Anwendungsfall.
Bereits ein geringer Zugewinn an Zugfestigkeit kann den Unterschied zwischen SLA-Harzen aus dem 3D-Druck (Kunststoffe) und Metalllegierungen verringern. Die charakteristischen Festigkeiten ermöglichen den Einsatz galvanisierter Materialien in Bereichen, in denen zuvor ausschließlich Metalle infrage kamen.
Eine Metallschicht auf einem Kunststoffprodukt macht dieses nicht nur leichter, sondern verleiht ihm auch hervorragende Biegeeigenschaften.
Auch das Oberflächenfinish kann durch Galvanisieren verbessert werden, was die Handhabung erleichtert und die Reibung verringert.
All diese Verbesserungen erhöhen nicht nur die kurzfristige Leistung, sondern verlängern auch die Lebensdauer der Produkte.
Auch die chemischen Eigenschaften eines Materials lassen sich durch Galvanisieren gezielt verbessern. Eigenschaften wie Korrosionsbeständigkeit, Chemikalien- und UV-Resistenz sind vor allem bei medizinischen Implantaten entscheidend.
Medizinische Implantate setzen häufig auf Edelmetallbeschichtungen aus Gold, Silber, Platin und Kupfer zum Korrosionsschutz, für elektrische Leitfähigkeit, Wärmeableitung, Ungiftigkeit und antibakterielle Wirkung.
Auch in aggressiven Umgebungen, in denen Produkte Chemikalien, Feuchtigkeit oder Meerwasser ausgesetzt sind, sind chemikalien- und korrosionsbeständige Produkte gefragt.
Das Galvanisieren hat einige Nachteile, die den Einsatz in bestimmten Fällen einschränken. Nachfolgend eine Übersicht:
Das Verfahren ist alles andere als einfach und eine gleichbleibend hohe Qualität ist schwierig zu erreichen. Es müssen exakt definierte Parameter eingehalten werden, um konstante Ergebnisse zu erzielen. Fehler bei Vorbereitung und Vorbehandlung führen zu Mängeln, schlechter Qualität und eingeschränkter Funktion der Bauteile.
Nicht alle Materialkombinationen sind geeignet, da sie unter Umständen nicht mit der Beschichtungslösung kompatibel sind.
In manchen Fällen kann die Beschichtungszeit sehr lang sein. Die Metallabscheidungsrate lässt sich durch eine höhere Stromzufuhr oder eine höhere Elektrolytkonzentration steigern – dies kann jedoch zu ungleichmäßigen Schichten führen, was in bestimmten Anwendungen problematisch ist.
Das Galvanisieren wirkt naturgemäß nur an der Oberfläche. Wird die Schicht beschädigt oder abgetragen, gehen die Vorteile teilweise oder ganz verloren.
Während der Reduktion an der Kathode entstehen Gase. Sind diese giftig, stellen sie ein erhebliches Risiko für das Bedienpersonal dar.
Chrom(VI)-Exposition beim Chromgalvanisieren ist ein Beispiel für die potenzielle Gefährlichkeit des Prozesses.
Galvanisieren ist zweifellos eine ingenieurtechnische Meisterleistung. Früher war das Verfahren nur für Metalle geeignet, heute lassen sich auch Kunststoffe, Keramiken und sogar organische Materialien wie Blätter und Blüten galvanisieren.
Trotzdem bleibt es ein anspruchsvoller Prozess, der hohe Fachkenntnis und Erfahrung erfordert. Ingenieure und Konstrukteure sollten daher auf spezialisierte Galvanik-Dienstleister zurückgreifen. Die Vertriebsingenieure von Fractory verfügen über umfangreiche Erfahrung in der Planung und Umsetzung individueller Projekte – zögern Sie nicht, Kontakt aufzunehmen.
Wie erkenne ich beim Galvanisieren die Plus- und Minuspole der Stromquelle?
Die richtige Polarität ist beim Galvanisieren entscheidend. Lassen sich Anode (Pluspol) und Kathode (Minuspol) nicht eindeutig unterscheiden, hilft folgendes: Während des Prozesses entstehen an der Kathode Gasblasen.
Das bedeutet: Der Pol, an dem sich Blasen bilden, ist mit dem Minuspol der Stromquelle verbunden.
Was ist der Unterschied zwischen Galvanisieren und Elektropolieren?
Das Elektropolieren ist im Grunde der umgekehrte Prozess zum Galvanisieren. Statt Material aufzubringen, wird es elektrochemisch abgetragen. Beim Elektropolieren ist das Werkstück die Anode, während es beim Galvanisieren die Kathode ist. Elektropolieren wird daher auch als Umkehrbeschichtung bezeichnet.
Was ist chemisches (stromloses) Beschichten?
Das chemische (stromlose) Beschichten beruht auf dem Prinzip der elektrochemischen Zelle. Eine chemische Reaktion bewirkt die Abscheidung eines Materials auf einem anderen, ganz ohne elektrischen Strom. Das Schichtmetall ist dabei meist ein Metall oder eine Legierung, das Substrat kann Metall oder Nichtmetall wie Kunststoff, Keramik oder Glas sein.
Was ist Elektroforming?
Beim Elektroforming wird durch elektrischen Strom in einem chemischen Bad ein massiver Körper mit komplexen Hohlräumen aufgebaut. Das Verfahren ähnelt dem Galvanisieren, nur dass nicht eine Oberfläche beschichtet, sondern ein vollständiges Bauteil mit komplexer Innengeometrie erzeugt wird.
Dazu wird eine Schablone, das sogenannte Mandrel, verwendet. Das Mandrel wird in den Elektrolyten getaucht, und die Elektrolyse bildet eine Metallschicht in der Negativform des Mandrels.
