Der Stößel steht im oberen Totpunkt. Die Spindel bewegt sich nicht. Ihr Bediener hat einen Innensechskantschlüssel in der einen und einen Schonhammer in der anderen Hand und richtet einen meterlangen Stempel aus, während die Uhr unerbittlich weiterläuft.
Vierzehn Minuten später biegt er noch immer keine Teile.
Für diese Zeit stellt niemand eine Rechnung aus. Sie verpufft einfach in der Schicht. Und weil sie auf keiner Kostenstelle auftaucht, wird sie als Hintergrundrauschen abgetan – statt als das, was sie ist: schleichender Margenverlust, ein langsamer Werkzeugwechsel nach dem anderen.
Stellen Sie sich hinter eine Fertigungszelle mit mittlerer Variantenvielfalt, die acht unterschiedliche Teilenummern pro Tag fährt. Manuelle Spannklemmen. Gewindestifte im 100-Millimeter-Abstand. Jeder Werkzeugwechsel dauert 10 bis 20 Minuten – wenn der Bediener sorgfältig arbeitet.
Das ist keine Trägheit. Das sind Physik und Hardware.
Er muss mehrere Schrauben lösen, segmentierte Stempel in Position schieben, sie gleichmäßig anziehen und anschließend mit dem Hammer nachsetzen, weil mechanische Spannsysteme nicht selbstzentrierend sind. Beeilt er sich, sitzt der Stempel schief. Lässt er sich Zeit, steht die Produktion.
In meiner Anfangszeit habe ich einmal einen 6-mm-Edelstahlwinkel verschrottet, weil ich einem Werkzeug vertraut habe, das „korrekt gespannt“ aussah. War es nicht. Eine Seite stand ein paar Hundertstel zu hoch. Der Biegewinkel wanderte über die Länge um drei Grad. Hochpreisiges Teil, Ausschuss, mein Fehler – wobei die Spannkonstruktion eine ungleichmäßige Anlage praktisch vorprogrammiert hatte.
Wenn ein System verlangt, dass die Spannkraft über die gesamte Schiene manuell ausbalanciert wird, machen Sie aus dem Rüstvorgang eine handwerkliche Kunstübung statt eines reproduzierbaren Prozesses. Diese Variabilität ist keine Frage der Bedienergeschwindigkeit. Sie ist Reibungsverlust durch die Hardware.
Moderne Maschinenkonzepte – etwa die WAD Serie CNC Abkantpresse – setzen deshalb auf integrierte Schnellspann- und Präzisionsführungen, um genau diese manuelle Streuung zu eliminieren und den Rüstvorgang zu standardisieren.
Wenn Sie also einen 15‑minütigen Werkzeugwechsel als „normal“ bezeichnen – messen Sie dann wirklich Ihre Mitarbeiter? Oder die Restriktion, die Sie an die Maschine geschraubt haben?
Testen Sie das morgen.

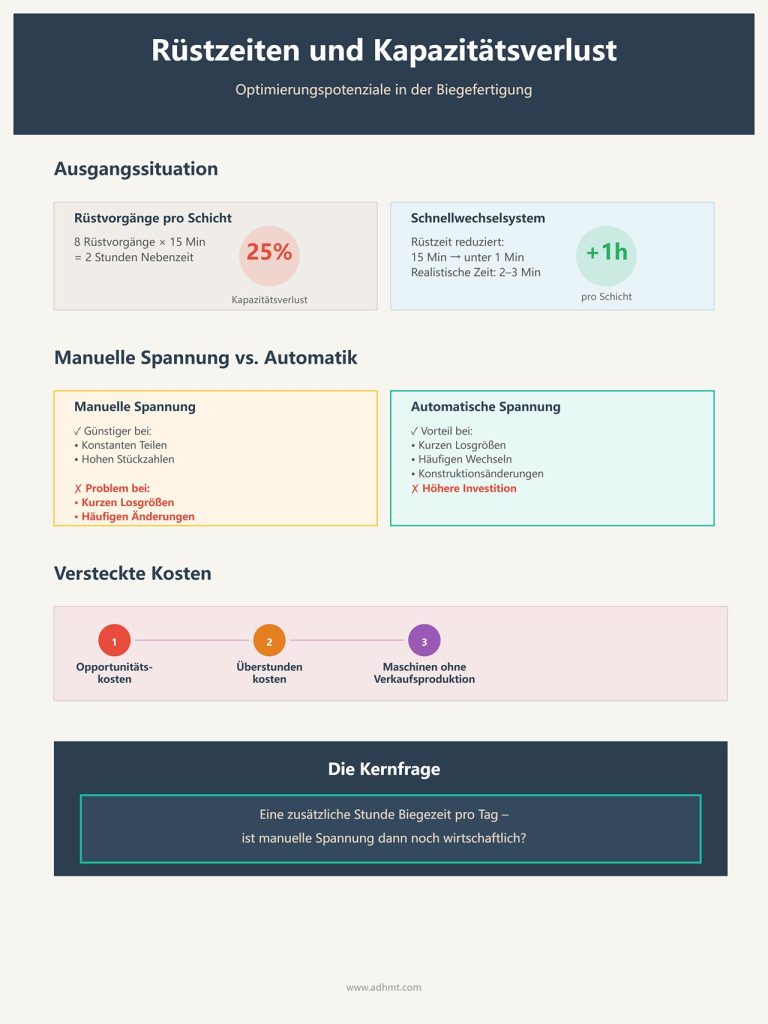

Nehmen wir ein einfaches Beispiel: acht Rüstvorgänge pro Schicht. Fünfzehn Minuten pro Wechsel. Das sind zwei Stunden ohne Schneiden, ohne Biegen – reine Nebenzeit.
Zwei Stunden in einer 8‑Stunden‑Schicht entsprechen 25 Prozent Ihrer verfügbaren Kapazität. Weg – noch vor der ersten Pause.
Vergleichen Sie das mit einem Schnellwechselsystem, das den Tausch auf unter eine Minute reduziert. Selbst wenn es in der Praxis mit Wegezeiten und Bereitstellung zwei oder drei Minuten werden, reden wir nicht über Kleingeld. In einer High‑Mix‑Umgebung gewinnen Sie mehr als eine Stunde pro Schicht zurück.
Elektrische Konzepte wie die WADG Serie Elektrische Abkantpresse kombinieren präzise Antriebstechnik mit automatisierten Spannsystemen und ermöglichen so extrem kurze, reproduzierbare Werkzeugwechsel – besonders interessant für Betriebe mit hoher Variantenvielfalt.
Hier kommt meist der Einwand: „Für uns ist manuell günstiger.“
Ist es – wenn Sie über Wochen hinweg dasselbe Teil fahren. Betriebe mit hohen Stückzahlen und seltenen Rüstwechseln können manuelle Spannungen unangetastet lassen und damit den ganzen Tag Geld verdienen. Keine Frage. Doch sobald Ihr Plan auf kurze Losgrößen und laufende Konstruktionsänderungen umschwenkt, wird die manuelle Spannung zur versteckten Steuer. Jede zusätzliche Rüstung vervielfacht den Preis.
Und diese Steuer summiert sich leise. Nicht auf Rechnungen. Sondern in Opportunitätskosten. In Überstunden. In Maschinen, die beschäftigt wirken, aber keine verkaufsfähigen Teile produzieren.
Wenn Sie jeden Tag eine zusätzliche Stunde Biegezeit hätten – würden Sie manuell noch immer als Maßstab betrachten?
Testen Sie es morgen.
Beobachten Sie, was nach einer manuellen Werkzeugmontage passiert. Der erste Hub ist ein Probehieb. Dann eine Korrektur. Vielleicht etwas Beilagmaterial. Vielleicht ein leichter Schlag ans Stempelende.
„Reicht schon.“
Genau in diesem Moment beginnt der Gewinn zu versickern.
Manuelle Madenschrauben verteilen die Kraft nicht immer gleichmäßig über die gesamte Werkzeuglänge. Mit der Zeit verschleißen sie zudem die Spannschiene. Es entstehen kleine Riefen. Die Auflage wird inkonsistenter. Und damit steckt in jeder Rüstung eine Portion Unsicherheit.
Unsicherheit bedeutet mehr Probebiegungen. Mehr Nachjustieren. Mehr Gelegenheiten, ein Teil durchlaufen zu lassen, bevor auffällt, dass der Winkel wandert, weil ein Segment nicht vollständig aufliegt.
Ausschuss schreit selten. Er flüstert. Ein Grad Abweichung hier. Ein Schenkel auf einer Seite zu lang. Nacharbeit, die sich stapelt wie Zinsen auf schlechte Schulden.
Wenn Sie pro Rüstung „ein, zwei Probeteile“ als normal akzeptieren, haben Sie Variabilität zum Prozessbestandteil erklärt. Doch Variabilität ist nichts anderes als Instabilität mit besserem Marketing.
Wenn Ihre Basislösung jedes einzelne Mal Korrekturen erfordert – ist sie dann wirklich die günstigste Option? Oder nur die, die Sie gewohnt sind zu verteidigen?
Testen Sie es morgen.
Sie haben Y1/Y2-Synchronisation. Sie haben Bombierung. Auf dem Papier liegt die Wiederholgenauigkeit des Stößels im Zehntelbereich. Und trotzdem läuft Ihr Erstmuster von links nach rechts um zwei Grad weg.
Der Stößel steht im oberen Totpunkt. Nichts bewegt sich. Doch wenn ein Stempelsegment um drei Tausendstel höher sitzt, weil die Madenschraube darunter stärker gegriffen hat als die daneben, haben Sie bereits eine Winkelabweichung eingebaut – noch bevor eine einzige Tonne Kraft ins Material geht. Das ist kein Bedienerproblem. Das ist Kontaktmechanik.
Bei einem 10-Fuß-Werkzeug führt selbst ein minimaler Setzspalt zu einem unterbrochenen Kraftfluss. Fährt der Stößel nach unten, wird die Kraft zunächst über die höchsten Kontaktpunkte übertragen. Diese Bereiche tragen mehr Last, geben stärker nach – und die Maschine regelt auf Basis verfälschter Referenzen nach. Ihr teures Y1/Y2-System reagiert dann auf eine schiefe Ausgangsebene.
Sie verlangen von einem hochpräzisen Hydrauliksystem, eine mechanische Unwahrheit zu korrigieren.
Vor einigen Jahren habe ich eine 10-Fuß-verzinkte Tafel verschrottet, weil das mittlere Stempel-Segment nicht vollständig auflag. Die Enden saßen fest. Die Mitte hatte gerade genug Spiel. Der Stößel tat exakt das, wofür er programmiert war. Das Werkzeug nicht. Das Teil scheiterte nicht beim Biegen – sondern beim Spannen.
Wenn die Referenzfläche nicht gleichmäßig ist – wie soll es dann der Biegewinkel sein?
Testen Sie das morgen.
Mit einer langen Knarre bekommen Sie eine manuelle Klemmung brutal fest. An der reinen Kraft liegt es nicht.
Sondern an der Konstanz.
Manuelle Systeme arbeiten mit diskreten Anzugspunkten – Madenschrauben im Abstand von wenigen Zentimetern. Jede Schraube ist eine eigene Entscheidung. Eigenes Drehmoment. Eigene Reibbedingungen. Selbst bei sorgfältiger Arbeitsweise kann das Handdrehmoment ohne kalibrierten Schlüssel um 20–30 % variieren. Diese Streuung übersetzt sich unmittelbar in ungleichmäßige vertikale Anpresskräfte entlang der gesamten Werkzeuglänge.
„Fest“ bedeutet lediglich, dass das Werkzeug nicht herausfällt.
Konstanz bedeutet, dass jeder Zentimeter des Werkzeugs mit identischem Druck in dieselbe Bezugsebene gezogen wird – sodass es plan und selbstzentrierend an der Schiene anliegt.
Eine automatische hydraulische Klemmung arbeitet über einen durchgängigen Mechanismus über die gesamte Maschinenlänge. Eine Auslösung. Gleichmäßiger Druck. Drehmomentstreuungen spielen keine Rolle mehr. Das System verlässt sich nicht auf das Gefühl im Handgelenk.
Wer „fest“ mit „präzise“ gleichsetzt, verwechselt Haltekraft mit Geometrie. Und die Geometrie bestimmt den Winkel.
Welches Problem lösen Sie also wirklich, wenn Sie noch stärker am Schraubenschlüssel ziehen?
Testen Sie das morgen.

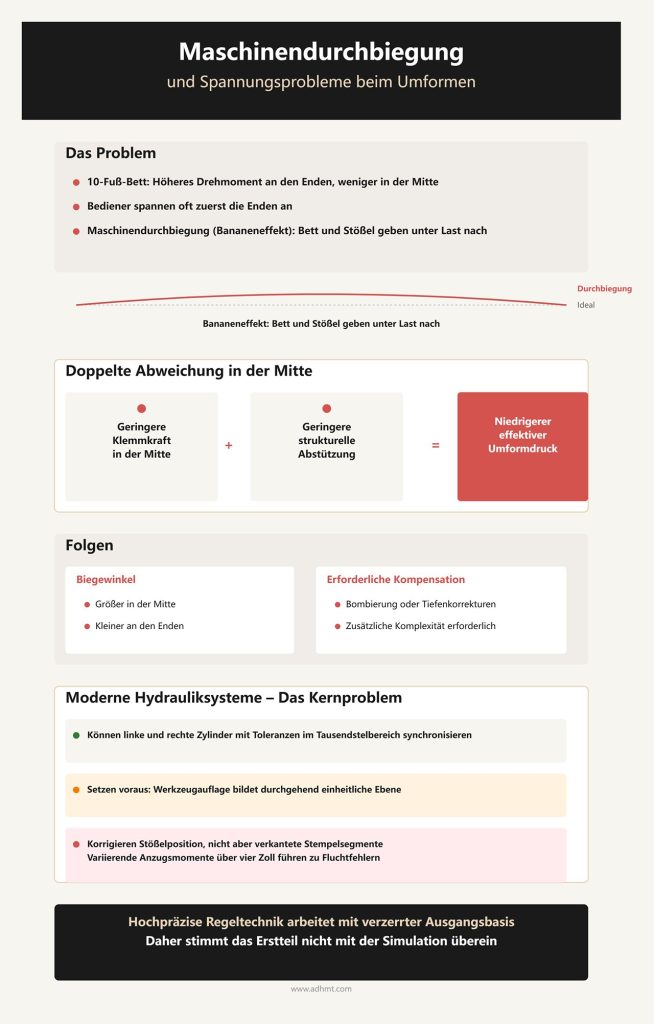

Stellen Sie sich ein 10-Fuß-Bett vor, bei dem an beiden Enden etwas höheres Drehmoment anliegt und in der Mitte etwas weniger. Das ist typisch. Bediener beginnen oft an den Enden zu spannen, um „alles zu fixieren“.
Nun kommt die Maschinendurchbiegung hinzu – der sogenannte Bananeneffekt. Unter Last geben Bett und Stößel leicht nach, wodurch der effektive Druck in der Mitte häufig geringer ist als an den Enden. Wenn Ihr Werkzeug in der Mitte zusätzlich mit geringerer Klemmkraft sitzt, addieren sich zwei Abweichungen in dieselbe Richtung.
Weniger Setzkraft plus geringere strukturelle Abstützung ergeben in der Mitte einen niedrigeren effektiven Umformdruck.
Die Folge? Größere Biegewinkel in der Mitte, kleinere an den Enden. Sie gleichen das mit Bombierung oder Tiefenkorrekturen aus – doch damit kompensieren Sie einen Zustand, der bereits vor Zyklusbeginn entstanden ist.
Moderne Hydrauliksysteme können die linken und rechten Zylinder – bei entsprechender Sensorik und Echtzeitdaten – mit Toleranzen im Tausendstelbereich synchronisieren. Diese Systeme setzen jedoch voraus, dass die Werkzeugauflage eine durchgehend einheitliche Ebene bildet. Sie korrigieren die Position des Stößels, nicht jedoch minimal verkantete Stempelsegmente, die durch alle vier Zoll variierende Anzugsmomente aus der Flucht geraten sind.
Sie speisen hochpräzise Regeltechnik mit einer verzerrten Ausgangsbasis.
Und wundern sich anschließend, warum das Erstteil nicht mit der Simulation übereinstimmt.
Testen Sie das morgen.
Beobachten Sie einen erfahrenen Bediener bei der Montage manueller Werkzeuge. Er zieht die Schrauben handfest an und geht anschließend mit dem Schonhammer entlang der Länge, um den Stempel „sauber zu setzen“.
Dieses Klopfen ist ein Eingeständnis.
Es zeigt, dass die Klemmung nicht selbstzentrierend ist. Reibung und kleinste Grate verhindern den vollständigen Kontakt. Der Bediener übernimmt faktisch die Rolle des Ausrichtsystems.
Doch das Klopfen verteilt die Kraft ungleichmäßig – und nur vorübergehend. Vielleicht beseitigen Sie eine Erhebung und erzeugen an anderer Stelle die nächste. Eine durchgängige, gleichmäßige Niederzugskraft über die gesamte Schiene hinweg gibt es nicht – nur punktuelle Schläge und die Hoffnung, dass es passt.
Automatische Spannsysteme bringen in einer einzigen Bewegung gleichmäßigen Druck über die gesamte Maschinenlänge auf. Das Werkzeug wird gleichmäßig in die Referenzfläche gezogen – ohne Schläge, ohne Fingerspitzengefühl. Die Ausrichtung erfolgt konstruktiv, nicht handwerklich.
In einer Fertigung mit geringer Variantenvielfalt mag man sich das Klopfen leisten können, weil das Setup selten verändert wird. Bei mittlerer bis hoher Variantenvielfalt wiederholt sich dieses manuelle Ausrichtungsritual jedoch mehrfach pro Schicht. Jede Wiederholung ist eine weitere Gelegenheit für mikroskopische Fehlstellungen, die sich als makroskopische Winkelabweichung bemerkbar machen.
Das ist keine besondere Fertigkeit. Das ist schleichender Margenverlust – getarnt als Erfahrung.
Wenn Ihr Prozess davon abhängt, wie kräftig jemand mit dem Hammer zuschlägt – ist es dann wirklich ein Prozess?
Testen Sie das morgen.
Beginnen Sie mit einem Setzspalt von drei Tausendstel unter einem einzelnen Stempelsegment.
Beim Abwärtsfahren des Stößels kommt dieses Segment später in Kontakt als die benachbarten. Die Last verteilt sich ungleichmäßig. Stößel und Bett biegen sich entsprechend der Kraftkonzentration durch. Das Steuerungssystem erfasst die Position über seine Sensoren und passt die Hublänge an, um den Zielwinkel zu erreichen – unter der Annahme, dass die Werkzeugauflage eine einheitliche Ebene bildet.
Ist es nicht.
Nun kompensiert die Maschine die Durchbiegung, während sich das Werkzeug unter Last noch setzt. Diese minimale Verschiebung verändert lokal die effektive Eindringtiefe. Bei einem langen Schenkel können daraus ein bis drei Grad Winkelabweichung zwischen Mitte und Enden entstehen. Bei dickem Material zeigt sich das als messbarer Maßdrift nach der Rückfederung.
Also korrigieren Sie die Tiefe. Vielleicht mit einer Unterlage. Vielleicht über eine Anpassung der Bombierung.
Doch damit korrigieren Sie nur das letzte Glied einer Kette, die mit ungleichmäßiger Spannkraft begonnen hat.
Ich habe einmal erlebt, wie ein Betrieb eine halbe Schicht damit verbrachte, bei einem 12-Fuß-Auftrag die Bombierung nachzujustieren. Die Schuld lag angeblich bei der Maschine. Tatsächlich war die Spannschiene leicht verschlissen und das Anzugsdrehmoment über das Bett hinweg uneinheitlich. Nachdem wir die Auflage sauber hergestellt hatten, war das „Bombierungsproblem“ verschwunden. Spätestens nach einem verschrotteten Aluminiumteil war allen klar, was der Unterschied zwischen Maschinenfehler und Referenzfehler ist.
Manuelles Spannen kostet nicht nur Zeit. Es bringt Variabilität in das strukturelle Verhalten der Maschine – noch bevor die erste Biegung erfolgt. Deshalb ist es nicht neutral. Es ist eine mechanische Randbedingung, die Durchbiegungseffekte verstärkt und die Steuerung zwingt, eine fehlerhafte Geometrie zu kompensieren.
Wenn das Werkzeug nicht gleichmäßig aufliegt, ist die Biegung bereits fehlerhaft – noch bevor der Stößel sich bewegt.
Die eigentliche Frage ist also nicht, ob automatisches Spannen schneller ist.
Sondern ob Sie weiterhin Symptome im Prozess bekämpfen wollen – oder die Ursache an der Druckleitung selbst beseitigen.
Testen Sie das morgen.
Sie möchten wissen, wie sich ungleichmäßiges Aufliegen messen lässt, bevor es zum Problem wird?
Gehen Sie folgendermaßen vor: Spannen Sie einen durchgehenden Stempel manuell, fahren Sie den Stößel so weit nach unten, bis er einen Streifen Fühlerlehrenband oder eine dünne Unterlage über die gesamte Bettlänge gerade eben berührt, und prüfen Sie alle 300 Millimeter den Widerstand. Zieht die Mitte leichter als die Enden, liegt eine ungleichmäßige Auflage vor. Greift ein Segment verzögert, existiert ein Spalt. Der Stößel steht zu Beginn im oberen Totpunkt; es wirkt noch keine Last. Sie messen Referenzgenauigkeit – keine Durchbiegung.
Wiederholen Sie denselben Test nach einem Werkzeugwechsel mit einem pneumatischen System. Danach mit einem hydraulischen Selbstsetzsystem. Diskutieren Sie keine Prinzipien – vergleichen Sie die Gleichmäßigkeit des Widerstands und die Rüstzeit mit der Stoppuhr.
Sobald klar ist, dass manuelles Spannen die Geometrie bereits vor der ersten Biegung verfälscht, bleibt nur noch eine ehrliche Frage: Welches System standardisiert diese Geometrie schnell genug, um nicht in jeder Schicht Marge zu verlieren?
Stellen Sie sich eine 1,20‑Meter‑Maschine vor, die drei Wochen lang denselben 11‑Gauge‑Winkel fertigt. Das Werkzeug bleibt eingespannt. Die Bediener berühren nichts außer dem Hinteranschlag und dem Fußpedal. In diesem Szenario ist manuelles Spannen völlig ausreichend. Sie zahlen den Ausrichtungsaufwand einmal, verteilen ihn auf Tausende von Teilen – und arbeiten einfach weiter.
Hohe Stückzahlen bei geringer Variantenvielfalt können mechanische Spannsysteme oder Druckplatten durchaus rechtfertigen. Wenn Umrüstungen nur einmal im Monat stattfinden, bringen acht Minuten weniger Rüstzeit keinen spürbaren Vorteil. Ihr Engpass ist die Taktzeit – nicht die Wiederholgenauigkeit der Werkzeuganlage.
Hier spielt das manuelle Spannen seine Stärken aus.
Doch sobald Ihr Produktionsplan von Kleinserien und laufenden Konstruktionsänderungen geprägt ist, wird manuelles Spannen zur versteckten Kostenstelle. Zehn bis zwanzig Minuten pro Umrüstung sind in der Praxis keine Seltenheit. Selbst wenn es im realen Ablauf – inklusive Laufwegen und Bereitstellung – nur zwei oder drei Minuten sind, reden wir nicht über Peanuts. Bei fünf Rüstvorgängen pro Schicht summiert sich das auf 10 bis 60 Minuten reine Nichtwertschöpfung. In einer 8‑Stunden‑Schicht verschwinden so bis zu 12 % Ihrer Kapazität, noch bevor der erste Schenkel gebogen ist.
Und das betrifft nur die Zeit.
Das manuelle Anzugsmoment variiert – je nach Bediener, Tagesform oder schlichter Ermüdung im Handgelenk. Zwei identische Rüstvorgänge mit demselben Werkzeug können zu zwei unterschiedlichen Auflagebedingungen führen. Das erzwingt Probebiegungen. Probebiegungen kosten Material. Material bedeutet Risiko. Ich habe erlebt, wie ein Edelstahlwinkel aus 6 mm Materialstärke verschrottet wurde, weil ein Segment nicht vollständig anlag; der Winkel driftete im laufenden Prozess um zwei Grad ab, und niemand bemerkte es, bis sich fehlerhafte Teile stapelten. Das war kein Maschinenfehler. Das war ein Referenzfehler – und er fraß Marge, bis jemand die Presse stoppte.
Manuelles Spannen funktioniert – solange sich nichts ändert.
Wie oft ändert sich in Ihrer Fertigung wirklich nichts?
Machen Sie morgen den Praxistest.
Beobachten Sie ein pneumatisches Schnellspannsystem im Einsatz. Der Bediener schiebt segmentierte Stempel ein, drückt einen Knopf – und innerhalb von Sekunden spannen Luftzylinder entlang der Schiene. Die Werkzeugwechselzeit sinkt in vielen Fällen von zweistelligen Minutenwerten auf unter eine Minute.
Diese Geschwindigkeit ist in Umgebungen mit mittlerer Variantenvielfalt entscheidend. Wenn Sie acht Rüstvorgänge pro Schicht haben und jedes Mal nur fünf Minuten einsparen, gewinnen Sie 40 Minuten zurück. Das ist keine Theorie. Das ist ein zusätzlicher kleiner Auftrag, der noch vor Schichtende durchläuft.
Doch Geschwindigkeit und gleichmäßige Anlage sind zwei unterschiedliche Dinge.
Pneumatische Systeme bringen ihre Kraft auf Basis des Leitungsdrucks auf. Schwankt die Druckluftversorgung, schwankt auch die Spannkraft. Sie spannen schnell, ziehen das Werkzeug jedoch nicht immer mit derselben, gleichmäßig verteilten Tonnage wie hydraulische Systeme nach unten. Bei Maschinen mit geringerer Presskraft kann das ausreichend sein. Bei dickeren Materialien oder längeren Biegelängen nähert sich die Spannkraft jedoch der unteren Grenze dessen, was erforderlich ist, um Segmente vollständig an die Referenzfläche anzuziehen – insbesondere bei Verschmutzungen oder leichtem Verschleiß an der Schiene.
Pneumatik beseitigt also konsequent den Zeitfaktor.
Die geometrische Variabilität reduziert sie – vollständig eliminieren kann sie sie jedoch nicht.
Sind Ihre Teile dünn, die Losgrößen klein und die erforderlichen Tonnagen moderat, kann Pneumatik den Großteil des Problems auffangen. Bei schweren Materialien oder langen Werkzeugen setzen Sie jedoch weiterhin darauf, dass Luftdruck gleichbedeutend mit reproduzierbarer Anlage ist.
Ist „gut genug“ wirklich ausreichend, wenn Sie über Schichten hinweg Wiederholgenauigkeit anstreben?
Testen Sie es morgen.
Stellen Sie sich an eine Maschine mit durchgehender hydraulischer Spannung. Setzen Sie den Stempel ein, betätigen Sie das System einmal – und es erzeugt eine kontinuierliche mechanische Zugkraft entlang der gesamten Schiene. Kein Stoß. Kein lokal begrenztes Drehmoment. Sondern eine gleichmäßige Einzugskraft über die volle Länge.
Hydraulische Spannung hält das Werkzeug nicht nur fest – sie standardisiert die Rüstung, sodass jeder Werkzeugwechsel von derselben mechanischen Referenz ausgeht.
Da hydraulische Systeme eine höhere und gleichmäßig verteilte Spannkraft erzeugen, ziehen sie die Segmente aktiv in die Referenzfläche und überwinden dabei kleine Grate und Mikrospalte. Das Ergebnis ist ein konstanter Anpressdruck von einem Ende zum anderen. Führen Sie den zuvor erwähnten Fühllehrentest durch, ist der Widerstand über das gesamte Bett hinweg gleichmäßig. Keine weiche Mitte. Kein Segment mit verzögertem Kontakt.
Diese gleichmäßige Anlage sorgt dafür, dass sich die erste Biegung so verhält, wie es die Simulation vorhersagt. Die Anzahl der Testbiegungen sinkt deutlich, weil keine verdeckten Spalte mehr kompensiert werden müssen. Ein Werkzeughersteller formuliert es klar: Gute Spannung reduziert den Bedarf an Testbiegungen. Der Mechanismus ist entscheidend – ist die Referenzebene konsistent, arbeiten Durchbiegungskompensation und Bombieralgorithmen wie vorgesehen.
Ich habe erlebt, wie ein Betrieb eine 3-Meter-High-Mix-Linie nach monatelangen Problemen mit Winkelabweichungen auf hydraulische Spannung umstellte. Innerhalb einer Woche stabilisierten sich die Rüstblätter, weil die Tiefenkorrekturen nicht mehr von Schicht zu Schicht variierten. Es wurden keine neuen Steuerungen angeschafft. Man korrigierte die Referenz. Ein einziges zuvor verschrottetes Aluminiumteil hatte zu Jahresbeginn mehr gekostet als eine Monatsrate für die Umrüstung.
Hydraulische Spannsysteme setzen die Gesetze der Durchbiegungsphysik nicht außer Kraft.
Sie eliminieren jedoch Setzvariabilität – und machen Durchbiegung damit berechenbar und zuverlässig kompensierbar.
Wenn Ihre Steuerung im Tausendstelbereich präzise arbeitet, Ihre Werkzeugreferenz jedoch um drei Tausendstel „schwimmt“ – welche Zahl steuert dann tatsächlich Ihren Prozess?
Testen Sie das morgen.
Schauen Sie sich die sogenannten „Schnellwechselsysteme“ am Markt an. Einige arbeiten pneumatisch. Andere hydraulisch. Wieder andere sind verfeinerte mechanische Keilsysteme mit besserer Ergonomie.
Schnellwechsel ist keine vierte Kategorie.
Es ist eine Zusatzfunktion, die auf eine der drei Arten der Krafterzeugung aufsetzt: manuell, pneumatisch oder hydraulisch. Die entscheidende Frage ist nicht, wie schnell das Werkzeug eingeschoben wird. Sondern was in den 0,5 Sekunden nach dem Spannen passiert. Erzeugt das System eine gleichmäßige Auflagekraft – oder lediglich mehr Bedienkomfort bei höherem Tempo?
Ein beidseitiges Spannkonzept kann beispielsweise Mikrobewegungen beim hochfrequenten Biegen reduzieren, indem es aus mehreren Richtungen zieht. Das hat nichts mit Geschwindigkeit zu tun. Es geht um die Stabilisierung der Referenz unter dynamischer Last. Die Geschwindigkeit ist angenehm. Die Geometrie bringt den wirtschaftlichen Nutzen.
Wenn ein Anbieter Ihnen also „Schnellwechsel“ verkauft, entfernen Sie gedanklich das Etikett und stellen Sie zwei Fragen:
Wenn manuelles Spannen eine versteckte Steuer ist, die über Zeitverlust und Variabilität Ihre Marge auffrisst, dann sind pneumatische und hydraulische Systeme zwei Wege, dieses Leck zu schließen. Das eine dichtet den Großteil ab. Das andere nahezu vollständig.
Die nächste Frage lautet nicht, welche Lösung technisch überlegen ist.
Sondern ob der Leistungsgewinn in Ihrer konkreten Teilevielfalt, Tonnage und Schichtstruktur den Kapitaleinsatz rechtfertigt.
Testen Sie das morgen.
Letzten Dienstag stand ich hinter einer 135-Tonnen-Abkantpresse, während der Bediener einen 10-Fuß-Stempelsatz wechselte. Manuelle Keile. Zwei Mitarbeiter. Elf Minuten von „Stößel im oberen Totpunkt“ bis zum ersten Testbiegeteil. Und das neunmal in einer Schicht.
Das sind 99 Minuten, in denen die Maschine keine Teile produziert.
Sie möchten wissen, ob sich Pneumatik oder Hydraulik amortisiert? Beginnen Sie genau dort. Zählen Sie Ihre durchschnittlichen Rüstvorgänge pro Schicht. Stoppen Sie die Zeit ehrlich – vom letzten Gutteil bis zum ersten Gutteil des nächsten Auftrags, inklusive Laufwegen, Segmentsuche, Nachjustieren der Keile und dem unvermeidlichen Testbiegen, weil die Auflage nicht perfekt sitzt. Multiplizieren Sie das mit Ihrer täglichen Frequenz. Diese Zahl ist Ihre versteckte Steuerbasis.
Jetzt lautet die eigentliche Frage: Wie groß ist das Leck in Ihrem Betrieb?
Testen Sie es morgen.
Ich habe erlebt, wie ein Betrieb drei Wochen am Stück denselben landwirtschaftlichen Halter gefertigt hat. Einmal rüsten am Montagmorgen. Keine Werkzeugwechsel bis zum nächsten Auftrag. Manuelle Spannungen. Kein Drama.
In so einem Umfeld liegt das Investitionsbudget für Upgrades praktisch brach. Bei hoher Stückzahl und geringer Variantenvielfalt verteilen sich die Rüstkosten auf Tausende Teile. Ihre „versteckte Steuer“ schrumpft auf ein paar Cent pro Stück.
Betreten Sie jedoch eine Fertigungszelle mit mittlerer bis hoher Variantenvielfalt – 6 bis 12 Rüstvorgänge pro Schicht, Losgrößen von 20 bis 200 Teilen – kippt die Rechnung. Schnellwechselsysteme reduzieren Werkzeugwechsel regelmäßig von 10–20 Minuten auf 30–60 Sekunden. Selbst wenn die Realität mit Laufwegen und Bereitstellung eher zwei oder drei Minuten daraus macht, reden wir nicht über Kleingeld. Sie gewinnen in einer einzigen Schicht eine Stunde oder mehr an Kapazität zurück.
Die entscheidende Kennzahl lautet: Rüstvorgänge pro Schicht – nicht Teile pro Tag.
Ein Betrieb, der 2.000 identische Teile mit nur einem Setup fertigt, hat hohe Stückzahlen, aber geringe Variantenvielfalt. Ein Betrieb, der 400 Teile über 10 Artikelnummern verteilt produziert, hat geringere Stückzahlen, aber hohe Variantenvielfalt. Der zweite Betrieb verliert Marge, jedes Mal wenn der Stößel stillsteht, während jemand am Schraubenschlüssel dreht.
Ich habe einmal erlebt, wie ein Schichtleiter manuelle Spannsysteme verteidigte mit dem Argument: „Wir fertigen doch nur 1.500 Teile am Tag.“ Was er übersah: verteilt auf neun SKUs. Eine verschrottete Edelstahlabdeckung aufgrund eines überhasteten Rüstvorgangs hat die vermeintlich gesicherten Einsparungen sofort zunichtegemacht.
Bevor Sie sich also als High-Volume-Betrieb einordnen, fragen Sie sich: Wie oft wechselt tatsächlich das Werkzeug?
Testen Sie es morgen.
Rechnen wir das durch – wie bei einem Werkstattangebot für einen Bremsenservice.
Gehen wir von einem konservativen, voll kalkulierten Maschinenstundensatz von 120 US-Dollar aus. Das entspricht 2 Dollar pro Minute. Wenn manuelles Spannen pro Rüstvorgang 8 zusätzliche Minuten gegenüber einer pneumatischen Lösung kostet und Sie 8-mal pro Schicht umrüsten, sind das 64 Minuten. Also 128 Dollar pro Schicht an verlorener Kapazität.
Bei fünf Arbeitstagen pro Woche? 640 Dollar.
Bei fünfzig Wochen im Jahr? 32.000 Dollar.
Und das ist nur die Zeit. Kein Ausschuss. Kein Verschleiß an den Schienen. Kein Bediener, der wartet, während der Gabelstapler den Zugang blockiert.
Hochwertige Spannsystem-Upgrades kosten oft weniger als eine einzige Überarbeitung der Führungsschienen. Doch ungleichmäßiges manuelles Spannen beschleunigt lokalen Schienenverschleiß, weil die Kräfte nicht gleichmäßig verteilt sind. Diese Kosten spüren Sie nicht täglich. Sie summieren sich – wie Zinsen auf schlechte Schulden.
Wenn Ihre jährliche versteckte Belastung bei 30.000 $ liegt und das Upgrade – je nach System und Länge – zwischen 25.000 $ und 40.000 $ kostet, dann ist die Amortisation keine theoretische Größe. In einer High-Mix-Fertigung wird sie in Monaten gemessen, nicht in Jahren.
Doch wenn Sie nur einmal pro Schicht umrüsten? Acht zusätzliche Minuten entsprechen 16 $ pro Tag. Rund 4.000 $ im Jahr. Plötzlich verlängert sich beim gleichen Upgrade das Amortisationsfenster erheblich.
Genau deshalb geht es hier nicht um Glaubenssätze. Es geht um Mathematik.
Ich erinnere mich, wie ich zu Beginn meiner Laufbahn eine dicke Aluminiumplatte verschrottet habe, weil wir ein Setup überstürzt durchgezogen haben, um „Zeit zu sparen“. Die vermeintlich eingesparten zehn Minuten haben uns mehr gekostet als eine ganze Woche Rüstzeit. So sieht schleichender Margenverlust aus, wenn man das Gesamtbild betrachtet.
Schreiben Sie Ihre eigenen Zahlen auf ein Whiteboard. Rechnen Sie mit Ihrem Maschinenstundensatz. Mit Ihrer tatsächlichen Anzahl an Umrüstungen. Die Gleichung zeigt Ihnen klar, auf welcher Seite Sie stehen.
Testen Sie es morgen.
Stellen Sie sich ein 12-Fuß-Bett vor, das dünnes 16-Gauge-Material mit segmentierten Werkzeugen für enge Boxgeometrien bearbeitet. Sie erwarten eine Winkelkonstanz von unter einem halben Grad – über mehrere Setups hinweg.
Eine elektrische Abkantpresse kann Positioniergenauigkeiten im Mikrometerbereich erreichen. Wenn Ihr Spannsystem jedoch bereits eine Setzabweichung von nur 0,003 Zoll zwischen Segmenten zulässt, basiert diese Präzision auf einer schwebenden Referenz. Eine verzerrte Basis kann keine Steuerung der Welt korrigieren.
Hydraulische Spannsysteme über die gesamte Länge erzeugen eine kontinuierliche Einzugskraft entlang der Schiene und ziehen die Segmente aktiv an die Referenzfläche. Doppelseitige Spannkonzepte reduzieren Mikrobewegungen bei hochfrequenten Biegezyklen. Dabei geht es nicht um ein paar eingesparte Sekunden. Es geht darum, Werkzeugdrift zu eliminieren, wenn die Tonnage den ganzen Tag über auf- und abfährt.
Pneumatische Systeme spannen schnell und sauber – ohne Öl, mit geringerer Komplexität – und sind bei moderaten Tonnagen und kürzeren Bänken häufig völlig ausreichend. Bei langen Werkzeugen oder schwereren Materialien kann der Luftdruck jedoch an die untere Grenze dessen stoßen, was nötig ist, um Grate oder Verschleiß zu überwinden. Genau dort zeigt sich ein schleichender Winkelverlauf über die gesamte Maschinenlänge.
Manuelle Spannsysteme? Sie hängen von der gleichmäßigen Anzugskraft des Bedieners ab. Zwei Bediener – zwei unterschiedliche Realitäten beim Setzen.
Ich habe einmal erlebt, wie eine dünne Edelstahlblende verschrottet wurde, weil ein Segment in der Mitte nicht vollständig anlag. Das Teil sah zunächst einwandfrei aus – bis bei der Montage der Verzug sichtbar wurde. Das war kein Programmierfehler. Das war Spanngeometrie, die leise Marge gekostet hat.
Fragen Sie sich also: Bearbeiten Sie dünne Materialien, lange Bänke, enge Toleranzen, komplexe Segmentierungen?
Wenn ja, ist die Spanntechnik nicht nur eine Frage der Geschwindigkeit. Sie definiert, wozu Ihre Maschine dauerhaft und reproduzierbar überhaupt in der Lage ist.
Testen Sie das morgen.
Stellen Sie sich neben einen Bediener, der zehn manuelle Werkzeugwechsel durchführt. Achten Sie auf die Körperhaltung: greifen, halten, Drehmoment aufbringen, neu positionieren, Ausrichtung prüfen, wiederholen. Spätestens beim sechsten Wechsel sinkt das Tempo – und Abkürzungen schleichen sich ein.
Ermüdung ist Prozessvariation in Arbeitsschuhen.
Pneumatische und hydraulische Schnellspannsysteme reduzieren die körperliche Belastung auf das Einsetzen der Segmente und einen Knopfdruck. Weniger Anstrengung bedeutet konsistentere Rüstvorgänge um 15 Uhr als um 8 Uhr morgens. Diese Konstanz zeigt sich in stabileren Winkeln und weniger „mysteriösen“ Korrekturen.
Hinzu kommt die Gefährdung. Beim manuellen Spannen bleiben die Hände länger in der Quetschzone. Schnellere Einhand-Systeme verkürzen dieses Zeitfenster deutlich. Weniger Sekunden in unmittelbarer Nähe bewegter Massen. Geringeres Risiko.
Ich habe einmal einen schweren Halter verschrottet, weil ich einen Keil zu hastig angezogen habe – meine Unterarme waren nach einer langen Schicht völlig ermüdet. Das Setup war minimal versetzt. Die Biegung folgte dem Setup. Dem Bauteil war es egal, dass ich müde war.
Wenn Ihre Bediener pro Schicht mehrfach wiederkehrende mechanische Drehmomentarbeit leisten, zahlen Sie nicht nur mit Minuten. Sie zahlen mit Variabilität und Risiko.
Zählen Sie, wie oft pro Schicht Hände in der Spannzone sind. Und stellen Sie sich dann vor, Sie reduzieren das um 80–90 %.
Das ist keine Bequemlichkeit.
Das ist, als würden Sie ein Hydraulikleck in Ihrer Produktionslinie abdichten.
Testen Sie das morgen.
Sie haben gerechnet. Sie kennen Ihre Rüstzeiten, Ihre Tonnagen, Ihre Toleranzen. Jetzt stehen Sie vor der eigentlichen Frage: Welches Spannsystem schrauben Sie – angesichts Ihres Teilemixes, Ihrer Maschine und Ihres Budgets – tatsächlich an?
Hier liegt der Punkt, den die meisten Betriebe übersehen.
Ein Upgrade des Spannsystems bedeutet nicht, Ihre Abkantpresse herauszureißen. Es bedeutet, den Engpass zu beseitigen, der sie seit Jahren ausbremst.
Ich habe erlebt, wie Verantwortliche an dieser Stelle zögern, weil sie an einen kompletten Maschinentausch, wochenlange Stillstände und eine Schulung der Bediener von Grund auf denken. Diese Angst hält manuelles Spannen am Platz – wie einen alten, ölverlustigen Lkw in der Einfahrt. Währenddessen verliert jede Schicht weiter Marge.
Doch Retrofit ist keine Glaubensfrage. Es geht um Kompatibilität, Ablauf und Integration.
Und ja, ich habe einmal erlebt, dass ein Betrieb ein Upgrade drei Jahre lang aufschob, weil „das alte Werkzeug nicht passt“. In dieser Zeit verschrotteten sie ein dickwandiges Edelstahlgehäuse, weil ein hastig manuell gesetztes Segment um wenige Hundertstel überstand. Die Ironie? Das gefürchtete Retrofit hätte genau die Variation beseitigt, die dieses Teil zunichtegemacht hat.
Was passiert also tatsächlich, wenn Sie aufrüsten – und was übersteht den Übergang?
Testen Sie das morgen.
Beginnen wir mit der mechanischen Realität: Auto-Seating-Systeme referenzieren an einer definierten Schulter und ziehen das Werkzeug mit gleichmäßiger Kraft über die gesamte Balkenlänge in diese Anlage.
Passt das Werkzeugprofil zur Geometrie der Klemmung, bleibt es nutzbar. Passt es nicht, benötigen Sie Adapter oder neue Aufnahmen.
Werkzeuge mit europäischem Tang-Standard lassen sich in der Regel problemlos in die meisten pneumatischen und hydraulischen Schnellspannsysteme nachrüsten, da die genormte Schulter eine reproduzierbare Einzugskraft und damit eine wiederholgenaue Anlage ermöglicht. Amerikanische Werkzeugsysteme erfordern häufig Umrüstaufnahmen oder einen Schienenwechsel. Das ist kein Mangel – das ist reine Geometrie.
Die eigentliche Frage ist nicht, ob das Werkzeug grundsätzlich passt.
Entscheidend ist, ob Ihr Werkzeug gerade, sauber und innerhalb der Toleranzen ist.
Automatisches Spannen deckt Probleme auf, die manuelles Anziehen bislang kaschiert hat. Ist Ihre obere Schiene verschlissen oder sind Segmente durch jahrelanges „Überreden“ mit dem Hammer aufgepilzt, behebt Auto-Seating das nicht. Es spannt sie lediglich reproduzierbar schief ein. Und wenn das System die gesamte Länge gleichmäßig anzieht, stellen Sie womöglich fest, dass die Bombierung (Durchbiegungskompensation des Betts) plötzlich eine größere Rolle spielt – weil die Anlage nun so gleichmäßig ist, dass die tatsächliche Durchbiegung sichtbar wird.
Ich habe ein 12-Fuß-Bett gesehen, bei dem die automatische Klemmung keine Winkelabweichung „verursacht“ hat – sie hat eine ungleichmäßige Ausrichtung der Unterwerkzeuge offengelegt, die zuvor durch manuelles Spannen zufällig ausgeglichen wurde. Das ist kein Rückschritt. Das ist die Realität.
Die Frage lautet also nicht: „Überlebt mein Werkzeug die Umrüstung?“
Sondern: „Ist meine aktuelle Basis präzise genug, um von echter Wiederholgenauigkeit zu profitieren?“
Testen Sie das morgen.
Hier geraten viele ins Stolpern.
Bei einer hydraulischen Abkantpresse mit programmierbarer Y-Achsen-Steuerung verkürzt eine Umrüstung auf pneumatische oder hydraulische Oberwerkzeugklemmung die Rüstzeit deutlich und sorgt für konstante Anlagebedingungen. Sie behalten die vollständige Winkelprogrammierung, Mehrfachwinkel-Sequenzen und reduzieren das Umspannen. Das Klemmsystem beschleunigt eine Maschine, die das Potenzial bereits mitbringt.
Bei einer mechanischen Abkantpresse fährt der Stößel immer in den oberen Totpunkt zurück – und zwar jedes Mal identisch. Keine programmierbare Hubtiefe. Keine variablen Winkelabfolgen innerhalb eines Zyklus. Wenn Sie hier eine Schnellspannlösung nachrüsten, verkürzen Sie zwar die Rüstzeit. Aber Sie erschließen keine neuen Umformmöglichkeiten.
Hier trennt sich der Weg.
Wenn Sie eine mechanische Abkantpresse betreiben, die über lange Serien hinweg nur einen einzigen Winkel fährt und pro Schicht lediglich einmal umgerüstet wird, kann sich eine Automatisierung ausschließlich am Oberbalken erst spät amortisieren. Die eigentliche Begrenzung ist die Maschine selbst. Die Spannvorrichtung bewegt sich lediglich schneller innerhalb dieser gegebenen Rahmenbedingungen.
Sobald Ihr Produktionsplan jedoch aus Kurzläufen und ständigen Konstruktionsänderungen besteht, wird manuelles Spannen zur versteckten Zusatzbelastung – zu einer Art unsichtbarer Steuer auf Ihre Produktivität. Bei einer hydraulischen CNC-Abkantpresse lassen sich durch die Aufrüstung nur des Oberbalkens häufig bereits 70–80 % der Zeitersparnis realisieren, ohne das Unterwerkzeug-System anzutasten. Und selbst wenn der reale Ablauf mit Wegen, Bereitstellen und Handgriffen zwei oder drei Minuten beansprucht, sprechen wir hier nicht über Peanuts.
Ich habe einmal erlebt, wie ein Betrieb eine mechanische Abkantpresse mit Schnellspannsystem nachrüstete und anschließend CNC-ähnliche Flexibilität erwartete. Dennoch musste für jeden Winkel neu angesetzt werden. Eine komplexe Konsole landete im Ausschuss, weil man versuchte, Fähigkeiten zu erzwingen, die das Maschinengestell schlicht nicht hergab. Das Spannsystem war nicht das Problem. Die Erwartungshaltung war es.
Stellen Sie sich also eine unbequeme, aber entscheidende Frage: Ist Ihre Spanntechnik der Engpass – oder die Architektur Ihrer Maschine?
Testen Sie es morgen.
Das ist der Einwand, den niemand laut ausspricht.
„Wenn wir die Spannvorrichtung automatisieren – was passiert dann mit unserem Sicherheitssystem?“
Automatisches Spannen verkürzt die Zeit, in der sich Hände im Gefahrenbereich befinden. Das ist positiv. Gleichzeitig entsteht jedoch eine angetriebene Bewegung entlang des Oberbalkens, die – abhängig von Ihrer Steuerung – eine Neupositionierung der Lichtvorhänge oder Anpassungen in der Muting-Logik erforderlich machen kann.
Bei modernen hydraulischen CNC-Abkantpressen ist die Integration in der Regel unkompliziert, da die Steuerung die Sicherheitszonen während des Hubs ohnehin dynamisch verwaltet. Bei älteren Anlagen, insbesondere bei Nachrüstungen mit externen Hydraulikaggregaten, sind hingegen zusätzliche Verdrahtungen und Validierungen notwendig, um sicherzustellen, dass die Spannbetätigung korrekt verriegelt und überwacht ist.
Und hier kommt das unschöne Detail: Minderwertige Retrofit-Hydraulik – schlechte Blasenspeicher, billige Verschraubungen – kann versagen und Hydrauliköl in den Spannkanal austreten lassen. Ich habe das erlebt. Allein die Reinigung hat zwei Produktionstage gekostet. Das ist kein Problem der Automatisierung, sondern die Folge davon, an druckbelasteten Komponenten zu sparen, die eine ganze Schicht lang zuverlässig halten müssen.
Ein Betrieb, mit dem ich zusammenarbeitete, zögerte lange mit dem Upgrade – aus Sorge vor „mehr Komplexität“. Schließlich entschieden sie sich für eine saubere Lösung: integrierte Sicherheit, hochwertige Komponenten, neu eingemessene Lichtvorhänge. In den darauffolgenden sechs Monaten produzierten sie weniger Ausschuss als im gesamten Jahr zuvor. Davor hatten sie ein hochpreisiges Aluminium-Panel verloren, weil ein Bediener das manuelle Spannen beschleunigte, um schneller aus dem Bereich des Lichtvorhangs herauszukommen.
Sicherheitssysteme werden durch Automatisierung nicht schlechter.
Sie werden ehrlicher.
Die eigentliche Retrofit-Frage lautet nicht: „Macht das meine Abkantpresse komplizierter?“
Sondern: „Bin ich bereit, den Engpass fachgerecht zu beseitigen — mit sauberer Ausrichtung, integrierter Sicherheit und realistischen Erwartungen — oder zahle ich weiter die versteckte Steuer, nur weil sich der Status quo vertraut anfühlt?“
Sie haben das Leck identifiziert.
Jetzt entscheiden wir, welche Dichtung zu Ihrer Druckleitung passt.
Testen Sie das morgen.
Ein Spannsystem wählt man nicht nach Marke oder danach, was der Betrieb nebenan gekauft hat. Man wählt es nach Zahlen und Geometrie.
Wenn der Erfolg eines Retrofits von Maschinenarchitektur, Werkzeugzustand und sauberer Integration abhängt, lautet die Frage nicht „manuell vs. pneumatisch vs. hydraulisch“. Sondern: Ab welchem Punkt ist manuell nicht mehr neutral, sondern frisst in genau Ihrer Zelle messbar Marge?
Ich habe erlebt, wie ein Produktionsleiter argumentierte, das manuelle System sei „doch längst bezahlt“, während seine Bediener an einer 135-Tonnen-Abkantpresse mit zwölf Aufträgen pro Tag pro Rüstvorgang zwanzig Minuten verbrannten. Ein geformter Edelstahlwinkel landete im Ausschuss, weil ein Ende des Stempels nicht vollständig saß. Die Spannvorrichtung wirkte günstig. Stillstand und Ausschuss waren es nicht. Das ist die versteckte Steuer in Aktion.
Hier ist also der Rahmen. Drei Schritte. Keine Emotionen. Nur Druck in der Leitung — und die Frage, wo er entweicht.
Testen Sie das morgen.
Beginnen Sie mit einer Stoppuhr — nicht mit einem Prospekt.
Steht der Stößel im oberen Totpunkt, startet die Zeitmessung. Sie endet beim ersten Gutteil. Nicht bei „Werkzeug gelöst“. Nicht bei „neues Werkzeug liegt auf dem Tisch“. Sondern beim ersten maßhaltigen Biegeteil.
Schlüsseln Sie diese Zeit anschließend auf:
Die meisten Betriebe machen das „Spannen“ für eine Rüstzeit von 10–20 Minuten verantwortlich. Tatsächlich ist nur ein Teil davon der rein mechanische Vorgang des Verriegelns. Der Rest besteht aus Gehen, Wischen, Nachjustieren und neuem Setzen — weil manuelle Systeme auf menschliche Kraft und Einschätzung angewiesen sind.
Wenn Sie pro Schicht 8–12 Rüstvorgänge fahren und im Schnitt selbst nur 8 Minuten benötigen, summiert sich das auf über eine Stunde Stillstand. Bei einer Abkantpresse, die intern beispielsweise mit 100 Dollar pro Stunde verrechnet wird, verlässt täglich bares Geld den Betrieb. Das ist Marge, die leise ausblutet.
Und hier kommt der weniger offensichtliche Punkt: Manuelle Ungenauigkeiten verursachen Mikroverzögerungen, die in keiner Auswertung auftauchen. Ein paar Schläge mit dem Schonhammer. Ein Segment noch einmal lösen und neu festziehen, weil der Winkel abgewichen ist. Diese Reibungsverluste erscheinen in keinem Produktionsbericht.
Ein Betrieb, den ich begleitet habe, war überzeugt, alles im Griff zu haben – bis wir die Zeit gestoppt haben. Pro Schicht gingen rund 90 Minuten verloren, verteilt auf zwei Bediener, allein durch das Nachjustieren der Werkzeugauflage. Zusätzlich wurde eine teure Aluminiumplatte Ausschuss, weil man beim Spannen hetzte, um Zeit aufzuholen. Niemand gab der Spanntechnik die Schuld. Die Uhr schon.
Zeigt Ihr Audit weniger als einen Werkzeugwechsel pro Schicht und stabile Erstteile mit konstantem Winkel, kann ein manuelles System durchaus wirtschaftlich neutral sein.
Zeigt es jedoch wiederholtes Nacharbeiten und ständiges „Winkeljagen“, sparen Sie kein Geld. Sie verdecken lediglich ein Leck im System.
Testen Sie das morgen.
Geschwindigkeit ist sichtbar. Die Konstanz der Werkzeugauflage nicht.
Manuelle Spannsysteme verlangen vom Bediener, den Stempel physisch in Position zu drücken. Das bedeutet: Spannkraft und Anpressdruck variieren je nach Kraft, Ermüdung und Gewohnheit. Die Streuung ist systemimmanent.
Pneumatische Systeme sorgen für eine gleichmäßige Einzugskraft. Hydraulische Systeme erzeugen einen höheren, konstanten Spanndruck über die gesamte Balkenlänge. Einige Konstruktionen spannen Ober- und Unterwerkzeug gleichzeitig, um Mikrobewegungen bei Mehrfachbiegevorgängen zu verhindern. Diese Geometrie ist entscheidender als jedes Marketingversprechen.
Stellen Sie sich nun eine unbequeme Frage: Welche Toleranz halten Sie tatsächlich ein?
Wenn Sie 10-Gauge-Weichstahl mit einer zulässigen Abweichung von ±1° und langen Losgrößen biegen, bleibt die manuelle Streuung möglicherweise innerhalb Ihres Fensters. Formen Sie jedoch dünnen Edelstahl mit hohen optischen Anforderungen oder führen Sie kleine Winkel in mehreren Schritten aus, können bereits wenige Hundertstel ungleichmäßiger Auflage als Winkelabweichung über die gesamte Länge sichtbar werden.
Ich habe einmal erlebt, wie ein Betrieb eine halbe Schicht lang an der Bombierung nachjustierte, bevor man bemerkte, dass ein Stempelsegment nicht vollständig anlag. Eine drei Meter lange verzinkte Platte landete im Ausschuss, bevor jemand die Spannlinie überprüfte. Automatisierung hätte sie nicht klüger gemacht – aber eine Variable eliminiert.
Betrachten Sie es so: Stimmen Sie die Systemkonstanz auf Ihre Toleranzkette ab.
Manuell: bedienerabhängige Auflage, geringe Investitionskosten, höhere Streuung.
Pneumatisch: schnellerer Wechsel, mittlere Konstanz, abhängig von sauberen Führungen und korrekter Schnittstelle.
Hydraulisch oder intelligente Spannsysteme: höchste Konstanz, hohe Spannkraft, wartungsintensiver, decken Maschinen- und Werkzeugmängel sofort auf.
Liegt Ihre geforderte Toleranz enger als die Streuung Ihrer Bediener, ist „manuell“ nicht günstiger – es ist ein Glücksspiel.
Testen Sie das morgen.
An diesem Punkt hört die Entscheidung auf, eine philosophische Frage zu sein.
Zählen Sie die Werkzeugwechsel pro Woche. Multiplizieren Sie diese Zahl mit Ihrer in Schritt eins gemessenen durchschnittlichen Rüstzeit. Das ist die Zeit, die Sie zurückgewinnen können, wenn Sie den Spannvorgang verkürzen.
Schnellspannsysteme können den rein mechanischen Spann- und Lösevorgang unter gut organisierten Bedingungen von mehreren Minuten auf Sekunden reduzieren. Selbst wenn die Realität durch Laufwege und Bereitstellung zwei oder drei Minuten daraus macht, sprechen wir nicht über Peanuts.
Jetzt unterziehen Sie das Ganze einem Belastungstest.
Wenn Sie den ganzen Tag ein einziges Produkt fertigen und das Werkzeug nur einmal pro Schicht wechseln, kann die manuelle Spannung rein wirtschaftlich die Nase vorn haben. Der Stößel steht im oberen Totpunkt, fährt herunter, fährt wieder hoch – und alles bleibt überschaubar. Die Maschinenarchitektur setzt die Grenze, nicht das Spannsystem.
Doch sobald Ihr Produktionsplan aus kurzen Losgrößen und häufigen Konstruktionsänderungen besteht, wird manuelles Spannen zur versteckten Steuer. Betriebe mit hoher Variantenvielfalt spüren das zuerst, weil die Häufigkeit jede Reibung potenziert.
Ich habe mit einem Betrieb mit mittlerer Variantenvielfalt gearbeitet, der 40–60 Artikelnummern pro Woche fertigte. Hydraulisches Spannen hielten sie zunächst für überdimensioniert – bis wir gerechnet haben. Durch kürzere Rüstzeiten und weniger Korrekturen beim ersten Hub lag die Amortisationszeit unter einem Jahr. Zuvor hatten sie nach einem hastigen manuellen Wechsel ein gekantetes Gehäuseblech verschrottet. Dieser eine Fehler deckte bereits einen erheblichen Teil der Investition.
Wenn Sie tiefer in technische Daten, Spannsysteme und Ausstattungsoptionen einsteigen möchten, laden Sie die aktuelle Produktbroschüre herunter oder nehmen Sie direkt Kontakt auf, um Ihre spezifische Anwendung zu besprechen.
Wartung? Ja, Hydrauliksysteme erfordern Dichtungsprüfungen und sauberes Fluid. Planen Sie das ein. Aber vergleichen Sie die jährlichen Wartungskosten mit den zurückgewonnenen Maschinenstunden und der reduzierten Ausschussquote – nicht mit den vermeintlichen Kosten des Nichtstuns.
Nehmen Sie vor allem eines mit:
Manuelles Spannen ist keine neutrale Ausgangsbasis. Es ist ein variables Kostensystem, das sich als Fixkostenlösung tarnt.
Sobald Sie Stillstandszeiten, Toleranzrisiken und Wechselhäufigkeit gemeinsam betrachten, geht es beim „richtigen“ System nicht mehr darum, was Sie sich leisten können – sondern darum, an welcher Stelle Ihr Prozess Druck verliert.
Schließen Sie das Leck, das Sie pro Schicht am meisten kostet.
Testen Sie das morgen.
