Spannungskonzentrationen sind ein bedeutendes Phänomen, das Sie bei der Konstruktion von maßgeschneiderten Bauteilen – insbesondere tragenden und leistungsstarken Komponenten – unbedingt berücksichtigen sollten. Werden sie ignoriert, kann dies dazu führen, dass Ihre Konstruktion bis zu dreimal schwächer ist, möglicherweise sogar noch mehr!
Auch wenn Sie keine umfassende ingenieurtechnische Analyse Ihres Bauteils durchführen, kann das Bewusstsein für Spannungskonzentrationen und Strategien zu deren Reduzierung die Wahrscheinlichkeit eines Versagens Ihrer Konstruktionen erheblich verringern.
Spannung gibt an, wie viel Kraft von einem bestimmten Querschnitt eines Bauteils aufgenommen wird. Wird beispielsweise ein 1-Zoll (ca. 25 mm) Quadratstab mit einer Kraft von 1000 Pfund (ca. 4500 N) gezogen, beträgt die Spannung 1000 Pfund / (1 Zoll x 1 Zoll) also 1000 Pfund pro Quadratzoll (psi) oder 4500 Newton / (25 mm x 25 mm), also 7,2 Megapascal (MPa).
Alle Werkstoffe haben Spannungsgrenzen wie Streckgrenze oder Dauerfestigkeit – überschreiten Sie diese, verbiegt oder bricht das Material. Daher ist es wichtig, die Spannung möglichst gering zu halten.
In der Praxis sind Bauteile jedoch selten einfache Stäbe, die nur auf Zug belastet werden. Sie werden oft gebogen, komplex belastet und haben vor allem komplizierte Geometrien wie Bohrungen.
Eine Spannungskonzentration ist eine Stelle in einem Bauteil, an der die Spannung deutlich höher ist als in der Umgebung. Sie tritt dort auf, wo Unregelmäßigkeiten, Diskontinuitäten oder Unterbrechungen in der Geometrie oder im Material vorhanden sind, wodurch der Spannungsverlauf abgelenkt wird.

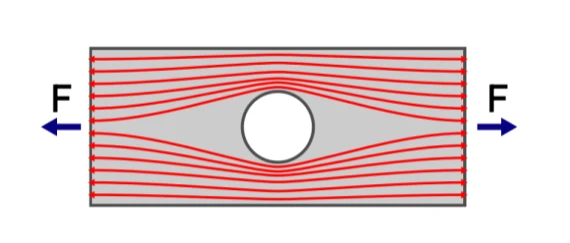

Nehmen Sie zum Beispiel ein Loch in der Mitte einer Platte, die auseinandergezogen wird. Den Spannungsverlauf kann man sich durch Linien veranschaulichen. Wo diese Linien zusammenlaufen, ist die Spannung besonders hoch.
Eine ingenieurtechnische Analyse hilft dabei, zu bestimmen, wie viel höher die Spannung an einer Konzentration tatsächlich ist.
Dies kann mit verschiedenen Formeln und Tabellen erfolgen, wie etwa den Roarke’s Formeln für Spannung und Dehnung oder beispielsweise über Webseiten wie eFatigue.com.

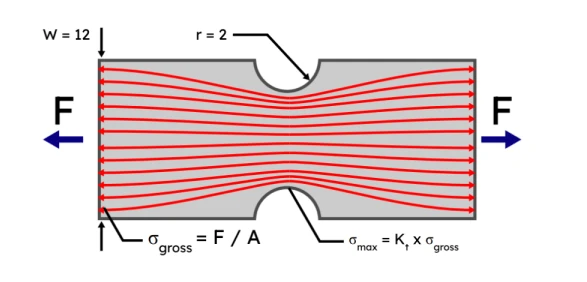

Betrachten wir einen „rechteckigen Stab mit gegenüberliegenden Kerben“. Bei einer Breite von 12 mm und einem Radius von 2 mm beträgt der Spannungskonzentrationsfaktor Kt 3,05. Das bedeutet, dass die maximale Spannung (im Bereich der Kerben) 3,05-mal höher ist als die Spannung im übrigen Querschnitt.
Eine fortschrittlichere Methode ist die Finite-Elemente-Analyse (FEA), die heute in vielen CAD-Programmen integriert oder als eigenständige Software verfügbar ist. FEA-Tools sind zwar anspruchsvoll zu erlernen und die Ergebnisse nicht immer uneingeschränkt zuverlässig, bieten aber die Möglichkeit, sehr komplexe Belastungen oder Geometrien zu analysieren.

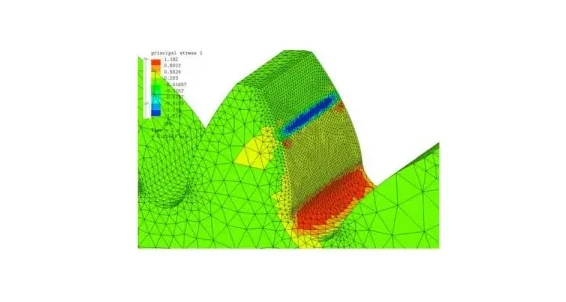

In diesem Beispiel wird ein Zahnrad untersucht – die hohe Zugspannung ist in Rot an der Zahnfußbasis dargestellt, während die hohe Druckspannung in Blau dort sichtbar wird, wo der Kontakt zu einem anderen Zahnrad simuliert wurde. Beachten Sie, dass diese Spannung deutlich höher ist als im restlichen Bauteil!

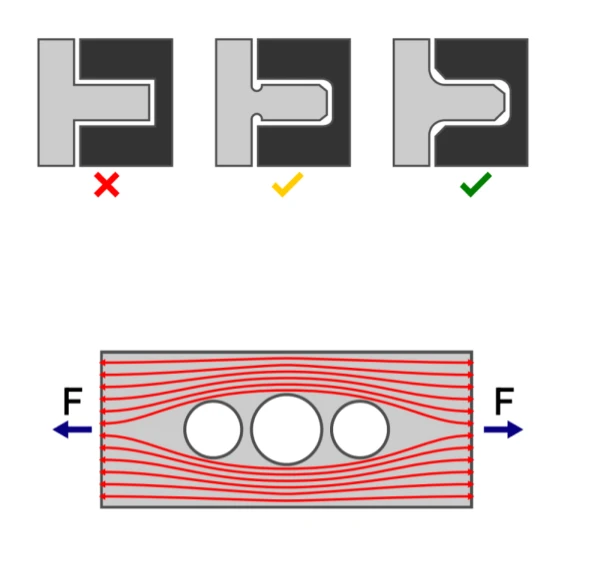

Letztlich möchte der Konstrukteur die Auswirkungen von Spannungskonzentrationen möglichst gering halten. Folgende Strategien können Sie auch dann anwenden, wenn keine ingenieurtechnische Analyse gemacht wurde:
In manchen Fällen möchte ein Konstrukteur gezielt eine Spannungskonzentration erzeugen, um das Bauteil bewusst an einer bestimmten Stelle brechen zu lassen. Beispiele hierfür sind:
Konstrukteure sollten Spannungskonzentrationen, insbesondere bei tragenden und leistungsstarken Bauteilen, stets im Blick behalten. Es gibt zahlreiche Werkzeuge zur Abschätzung von Spannungskonzentrationen – von einfachen Berechnungen bis hin zu komplexen FEA-Analysen. Selbst ohne Analyse gibt es Maßnahmen, mit denen Konstrukteure die Auswirkungen von Spannungskonzentrationen minimieren können.
